Wamsler 108 30 OPHIT Installation instructions

1
Bedienungs- und Aufstellanleitung
Fireplace user instruction
Cheminée, mode d’emploi
Istruzioni per uso e installazione
Kandalló használati útmutató
TYP 108 30 OPHIT
TYP 108 31 PYRIT / JENA
TYP 108 33 TRIGO
TYP 108 34 HELIX
D
FR
I
GB
HU

2
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene Artikel-
Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
•Hohe Qualität durch Verwendung bester und bewährter Materialien
•Funktionssicherheit durch ausgereifte Technik, die streng nach der europäi-
schen Norm EN 13240 geprüft sind (Geräte sind für die Mehrfachbelegung geeig-
net)
•Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die fol-
gende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte sowie
einige zusätzliche Tipps.
Inhaltsverzeichnis
Vorwort.................................................................................................................2
Inhaltsverzeichnis ................................................................................................2
SICHERHEITSHINWEISE...................................................................................3
1. Bedienung.......................................................................................................5
1.1 Geräteaufbau.................................................................................................5
1.2 Inbetriebnahme..............................................................................................6
1.3 Außerbetriebnahme.......................................................................................8
1.4 Hinweise zum Heizen ....................................................................................9
1.5 Reinigung und Pflege.....................................................................................9
1.6 Störungsursachen, Behebung .....................................................................12
2. Aufstellung ...................................................................................................13
2.1 Vorschriften..................................................................................................13
2.2 Aufstellräume...............................................................................................13
2.3 Geräteabstände...........................................................................................13
2.4 Schornsteinanschluss..................................................................................14
2.5 Verbrennungsluft..........................................................................................16
3. Technische Daten ........................................................................................18

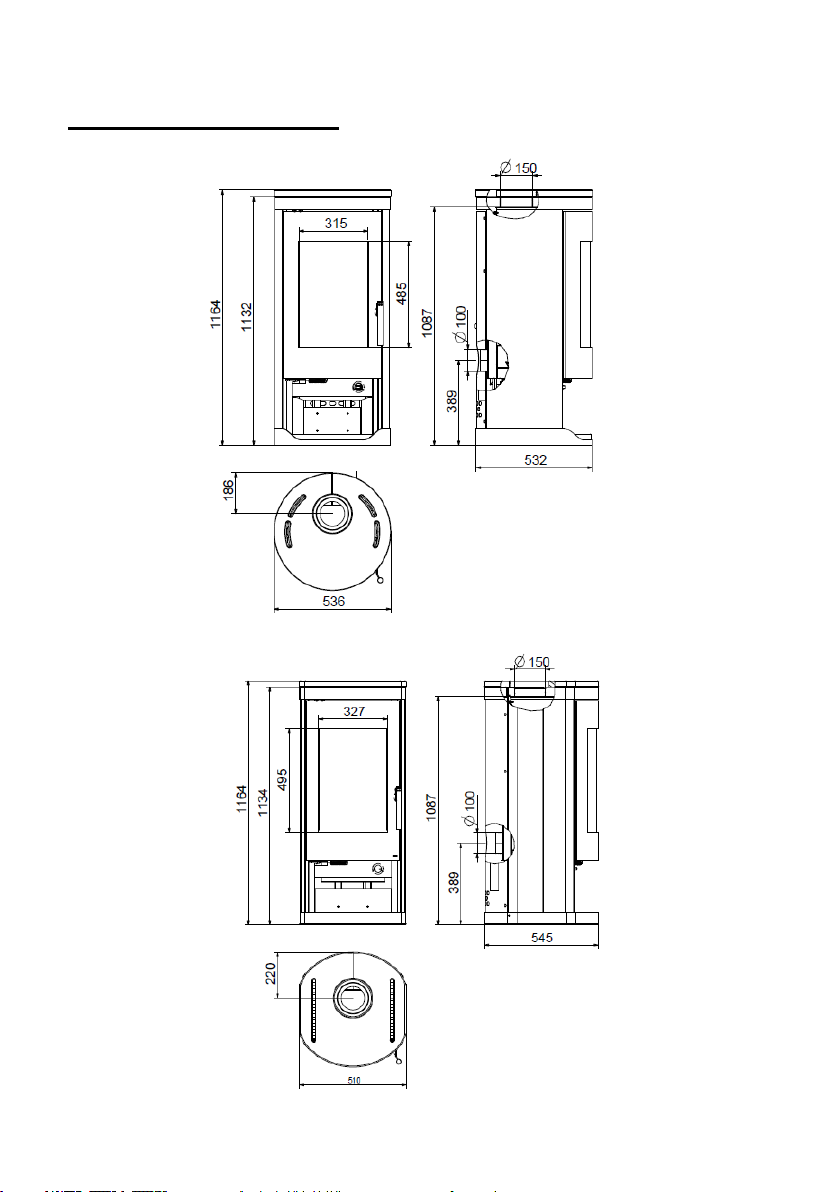

3.1 Maßzeichnungen .........................................................................................18
3.2 Maße und Gewichte.....................................................................................20
3.3 Technische Daten........................................................................................20
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und
europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN
4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeili-
che Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das Gerät nur von einem qualifi-
zierten Fachmann aufstellen und anschließen. Zur korrekten Funktion Ihres Gerätes muss
der Schornstein, an den sie das Gerät anschließen wollen, in einwandfreiem Zustand und
mind. bis 400°C belastbar sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung
gründlich durchlesen und den zuständigen Bezirksschornsteinfegermeister / Bezirksbeauf-
tragte informieren.
4. Zur einwandfreien Funktion des Gerätes muss der Schornsteinzug mind. 12 - 15 Pa Unter-
druck aufweisen und darf kurzzeitig 18 Pa betragen.
5. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tragen, um
Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
6. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in der
Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht überschritten
werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des Überheizens
besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, un-
terliegen nicht der Garantiepflicht.
7. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
8. Die zugelassenen Brennstoffe sind:
a. Naturbelassenes Scheitholz (bis max. 25cm Länge)
b. Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
9. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder oder
Holzwolle verwendet werden.
10.Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplattenresten,
feuchtem und mit Holzschutzmitteln behandeltem Holz, Pellets, Papier, Zeitungen, Pappe
o.ä. ist verboten!
11.Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen.
Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine
Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Tem-
peratur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.
12.Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungsanlei-
tung einzustellen. Bitte benutzen Sie bei heißem Gerät die Hilfswerkzeuge oder einen
Schutzhandschuhe zur Bedienung.
13.Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schorn-
steinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur lang-
sam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem
soll vor dem Öffnen der Heiztür zum nachlegen von Brennstoff nur noch das Glutbett im
Brennraum vorhanden sein, das heißt, es dürfen keine Flammen mehr sichtbar sein.
14.Verpuffungsgefahr!! Immer vor dem Öffnen der Brennraumtüre, zuvor die Luftzufuhr
langsam auf Maximum öffnen! Warten Sie nach dem öffnen der Luftzufuhr ausreichend
lange. Erst nachdem das Feuer bzw. die Glut auflodert, öffnen Sie die Heiztüre. Wenn Sie
nach diesem Muster vorgehen, können Sie sicher sein, nie eine Verpuffung erleben zu
müssen, denn sollte wirklich unverbranntes Verbrennungsgas im Brennraum gewesen sein,
hätten Sie dieses mit dieser Vorgehensweise verhindert. Also, nach jeder

4
Brennstoffaufgabe den Primärluftregler zuvor ganz öffnen und erst wieder nach entzünden
der Brennstoffauflage einstellen.
15.Im Warmhaltefach und auf / an dem Gerät dürfen keine brennbaren Gegenstände abgestellt
oder angelehnt werden. Sicherheitsabstände beachten!
16.Vor der Aufstellung ist die ausreichende Tragfähigkeit der Aufstellfläche zu prüfen. Bei unzu-
reichender Tragfähigkeit ist eine Unterlegplatte zur Lastverteilung zu verwenden.
17.Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die Griffe
und Bedieneinrichtungen sehr heiß werden. Machen Sie während des Heizbetriebes anwe-
sende Kinder, Personen und Tiere darauf aufmerksam. Verwenden Sie zur Bedienung den
beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche unter 16
Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedienen.
18.Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist und
besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
19.In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass die
Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer geringen
Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kontrolle in Betrieb
zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte sauber sein.
20.Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann
kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der
Abgasrohre erfolgen.
21.Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie
sich bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler.
Es sind nur Original Wamsler - Ersatzteile zu verwenden.
22.Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten
sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luf-
theizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleis-
tung und Garantie.
23.Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstellungsraum
entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren
stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raum-
volumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen gerin-
ger, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen her-
gestellt werden (min. 150cm²).
24.Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien - seit-
lich, hinten und vorne - eingehalten werden. Diese Abstände entnehmen Sie der Bedie-
nungsanleitung und/oder dem Typenschild.
25.Die Feuerstätte darf nicht verändert werden.
26.Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbele-
gung 5m liegt, sollte vermieden werden. An dem zum Anschluss des Ofens vorgesehenen
Schornstein muss vorher eine Berechnung nach EN 13384 erfolgen (Schornsteinfeger).
27.Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und verstän-
digen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu löschen. Danach unbe-
dingt den Schornstein vom Fachmann überprüfen lassen.
28.Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch
niemals völlig ausgeschlossen und stellt keinen Mangel dar.
29.Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbänderun-
gen normal und kein Grund zur Reklamation.

5
1. Bedienung
1.1 Geräteaufbau

6
1. Fülltür
2. Ausmauerung
3. Aschenkasten
4. Primärluftautomatik - Regler
5. Lagerfach für Brennmaterial
6. Abgasstutzen
7. Türgriff

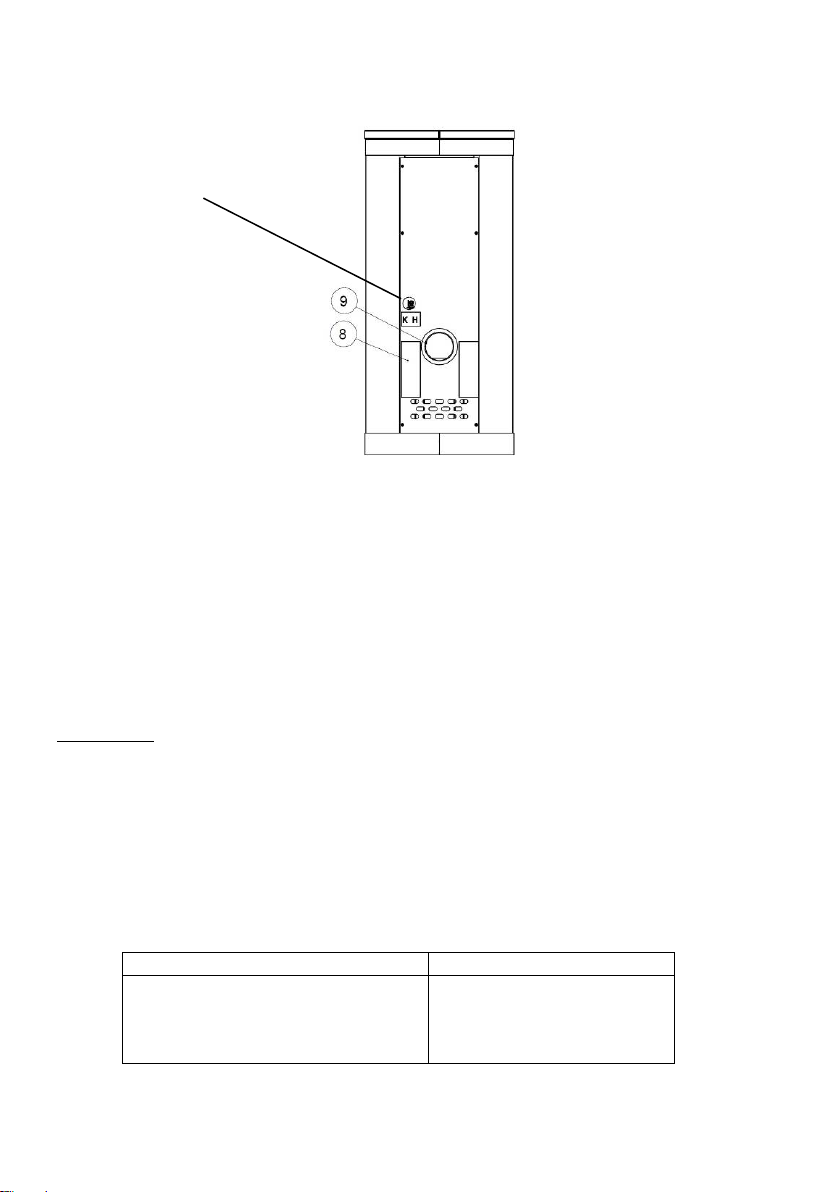

8. Typenschild an der Rückseite
9. Externer Luftanschluss
1.2 Inbetriebnahme
Brennstoffe
Ein raucharmer und störungsfreier Betrieb des Gerätes sowie die für den Schorn-
steinzug von 12 Pa angegebene Nennwärmeleistung sind u.a. nur gewährleistet,
wenn keine anderen als die nachstehenden aufgeführten Brennstoffe verwendet wer-
den.
Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von
max. 20% und Braunkohlenbriketts.
Bei den Geräten ist der Sekundärluftschieber (Brennstoffwähler) an der Rückseite
montiert. Bei Holz, Sekundärluftschieber (Brennstoffwähler) auf Stellung 2 „H“ stellen,
bei Kohle auf Stellung 1 „K“ stellen.
Brennstoffart
Heizwert ca. kWh/kg
Braunkohlebriketts
Hartholz
Weichholz
Holzbrikett nach DIN 51731
5,3 – 5,5
4,0 – 4,2
4,3 – 4,5
5,0 – 5,2
Brennstoffwähler an
der Rückwand
Bild 1

7
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Pellets, Rinden, Spanplattenres-
ten, Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Pellets, Pa-
pier, Zeitungen und Pappe o. ä. ist verboten. Zum Anzünden sollte Holzwolle oder
Grillanzünder verwendet werden. Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen)
und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim
ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese
Erscheinungen auch später noch auftreten.
Mit der Primärluftautomatik können Sie die Nennwärmeleistung einstellen.
Es dürfen nur die Einstellungen getätigt und Brennstoffmengen aufge-
geben werden, die Ihrem zugelassenen bzw. gekauften Gerät entspre-
chen (Typenschild).
Verbrennungslufteinstellung:
Die Einstellungen müssen immer in der Mitte der Bezeichnungen liegen.
Brennstoff
Primärluftautomatik
Stellung
Brennstoff-
wähler Stel-
lung
Brenn-
dauer
6 kW
Anheizen
AUF (MAX)
H
-
Scheitholz
Nennwärme-
leistung
ZU (0) H ca. 0,75 h
Braunkoh-
lebrikett
Nennwärme-
leistung
AUF (MAX) K ca. 1 h
Außerbetriebnahme ZU (0) K -
Tabelle 1
Regelknopf (Primärluftautomatik) nach Tabelle 1 einstellen.
Bild A (min)
Bild B
Der Regelknopf ist zwischen 0 und max. einstellbar (Bild „B”)
MAX
MAX

8
Füllmengen / Anzünden:
6 kW
NWL Scheitholz max. 1,4 kg, ca. 1-2 kleine Scheite pro Füllung, bei
Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max. 25cm,
Durchmesser Ø 5 - 12 cm, Rundlinge spalten, ≥ max. 1,9 kg/h
NWL Braunkohlebrikett max. 1,7 kg (ca. 2 Stk.) auf Grundglut aufle-
gen, ≥ max. 1,7 kg/h
Die Brennstoffauflage darf nur einlagige erfolgen.
Erstes Anheizen
•Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte über
dem Feuerraum (Bild 6) herauszunehmen und evtl. Aufkleber auf der Sicht-
scheibe rückstandsfrei zu entfernen.
Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist
dazu ein isolierter Schutzhandschuh zu benutzen. Den Primärluftautomatik-Regler
und Brennstoffwähler (Bild 3+4) entsprechend der Tabelle 1 einstellen.
Legen Sie kleineres Anzündholz, kreuzgeschlichtet auf den freien Rost. Mit einen
Kohleanzünder oder etwas Holzwolle von oben anzünden und Heiztür wieder ver-
schließen. Wenn das Feuer lebhaft brennt warten, bis eine Grundglut vorhanden ist,
dann erneut Brennstoff in geringen Mengen aufgeben, bis eine satte Grundglut vor-
handen ist. Die max. Brennstoffmengen sind zu beachten.
Danach den Primärluftschieber entsprechend der Tabelle 1 „Verbrennungsluftein-
stellung“ einstellen. Nach jeder Brennstoffaufgabe den Primärluftregler zuvor ganz
öffnen und erst wieder nach entzünden der Brennstoffauflage einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, da-
mit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte
es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute
Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf
max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Tempera-
tur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst
die Ausmauerung beschädigt werden kann.
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichen-
dem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten,
dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden
ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachle-
gen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das
heißt, es dürfen keine Flammen mehr sichtbar sein.
1.3 Außerbetriebnahme
Restglut ausbrennen und Ofen abkühlen lassen.
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren (siehe 1.5)!

9
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet
werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).
Eine abgestimmt zugeführte Sekundärluft (Bild 4) sorgt für die Nachverbrennung der
im Abgas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann
aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar.
Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt.
Sollten Sie Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vor-
her den Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein
kann. Zu diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffne-
te Heiztür. Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein soge-
nanntes Lockfeuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen
oder in der Reinigungsöffnung des Schornsteins entzündet. Der Rost (Bild 5) sollte
vor jeder Brennstoffaufgabe gereinigt bzw. gerüttelt werden (wenn vorhanden), um
eine gute Verbrennungsluftzufuhr zu gewährleisten. Der Aschenkasten ist regelmäßig
im kalten Zustand zu entleeren (Bild 5). Bei noch heißem Gerät beiliegenden Schutz-
handschuh verwenden. Bitte beachten Sie dabei, dass keine glühenden Verbren-
nungsrückstände in die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag einge-
schoben wird. Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschä-
digungen solcher Art, unterliegen nicht der Garantiepflicht. Eine reduzierte
Heizleistung sollte nur durch Verringerung der Aufgabemenge und nicht durch
Reduzierung der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabi-
lität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen
unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, ist die Umlenkplatte (Bild 6 Nr.
2) nach vorne zu ziehen. Dadurch kann der Abgasweg von innen, oder wenn das
Abgasrohr entfernt wird von oben gereinigt werden.
Die Umlenkplatte (Bild 6 Nr. 2) ist nach dem Reinigen wieder ganz nach hinten zu
schieben.
Achtung :
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn
Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie
sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an
Ihren Fachhändler.

10
Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten saube-
ren Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik
Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit ei-
nem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und er-
leichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe
ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flächen
ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur trocken, vor-
sichtig und mit einem weichen Tuch gereinigt werden (nicht scheuern). Vorab an einer
nicht sichtbaren Stelle das Lackverhalten testen. Bei pulverbeschichteten Flächen
kann in besonderen Fällen vorher mit Seifenlauge oder etwas Geschirrspülmittel be-
handelt und dann leicht trocken gerieben werden.
Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit Seife
und Wasser entfernt werden.
Pflege von Speckstein, Naturstein und Sandstein: Speck- und Sandstein ist ein
Naturstein, daher sind Farbabweichungen und Farbänderungen normal und kein
Grund zur Reklamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer
mit Nassschleifpapier (Körnung 240) entfernt werden.
Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermittel,
aggressive oder kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Ser-
vicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb
(Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingrif-
fen erlöschen Gewährleistung und Garantie.
Holztrocknung und -Lagerung
Holz braucht Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach ca.
2 – 3 Jahren. Dazu einige Hinweise:
-Sie sollten das Holz gebrauchsfertig zersägt und gespalten lagern. Dadurch ist eine
rasche Trocknung gewährleistet, denn kleinere Holzstücke trocknen besser als Me-
terspalten.
-Ihr Scheitholz sollten Sie an einer belüfteten, möglichst sonnigen Stelle regenge-
schützt aufschichten (idealerweise Südseite).
-Lassen Sie zwischen den einzelnen Holzstößen eine Handbreite Abstand, damit
die entströmende Luft die entweichende Feuchtigkeit mitnehmen kann.
-Decken Sie Ihren Holzstoß keinesfalls mit Plastikfolie ab, sie lässt die Feuchtigkeit
nicht entweichen.
-Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luftbewe-
gung eher fault, statt trocknet.
-Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.

11
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6

12
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z.
B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu
einem Schornsteinbrand kommen. Schließen sie in so einem Fall die Ver-
brennungsluft an der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.
Art der Störung
mögliche Ursache
Behebung
Geruchbildung:
Austrocknung der ange-
wendeten Schutzfarbe.
Verdampfung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehre-
re Stunden in Kleinstellung
betreiben. Danach für meh-
rere Stunden auf maximale
Leistung heizen.
Zu geringe
Wärmeab-gabe: •Geräteleistung zu klein
gewählt.
•Zu geringer Schorn-
steinzug
•Zu langes und undich-
tes Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren
Wärmebe-darf vom Fach-
mann kontrollieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max. 15
Pa betragen
. Kontrollieren
Sie Ihren Schornstein auf
Dichtheit. Die Türen ande-
rer an diesen Schornstein
angeschlossenen Feuer-
stätt
en dicht verschließen.
Vor allem auf undichte
Schornstein- bzw. Reini-
gungsver
schlüsse achten.
Eventuell mit senkrechter
Anlaufstrecke anschließen.
•Die gesamten Abgasrohr-
verbindungen müssen gut
abgedichtet sein und feu-
er-fest gedämmt werden.
•Dichtung kontrollieren,
Türen gut verschließen.
Eventuell Dichtschnur er-
neuern lassen.
•
Nur gut getrocknetes Holz
verwenden.

13
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren natio-
nalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen
(z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN
15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Las-
sen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschlie-
ßen. Zur korrekten Funktion Ihres Gerätes muss der Schornstein, an den Sie das
Gerät anschließen wollen, in einwandfreiem Zustand sein und mind. bis 400°C
belastbar sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellungsraum ent-
nimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentü-
ren stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch
ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist
das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund
mit anderen Räumen hergestellt werden (min. 150cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umge-
bung des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen,
Möbel oder auch z.B. zu Dekostoffen ein Abstand von mindestens 90 cm (A), ge-
messen ab Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheits-
abstand reduziert sich auf 45 cm (B), wenn ein belüfteter Strahlungsschutz vor das
zu schützende Bauteil montiert wird (Beispiel siehe Abb. 8)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustof-
fen hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand
von seitlich 30 cm und hinten 20 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 30 cm
betragen (siehe Abb. 9).
Bild 8
Bild 9

14
Boden vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter
dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich
durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder
einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.

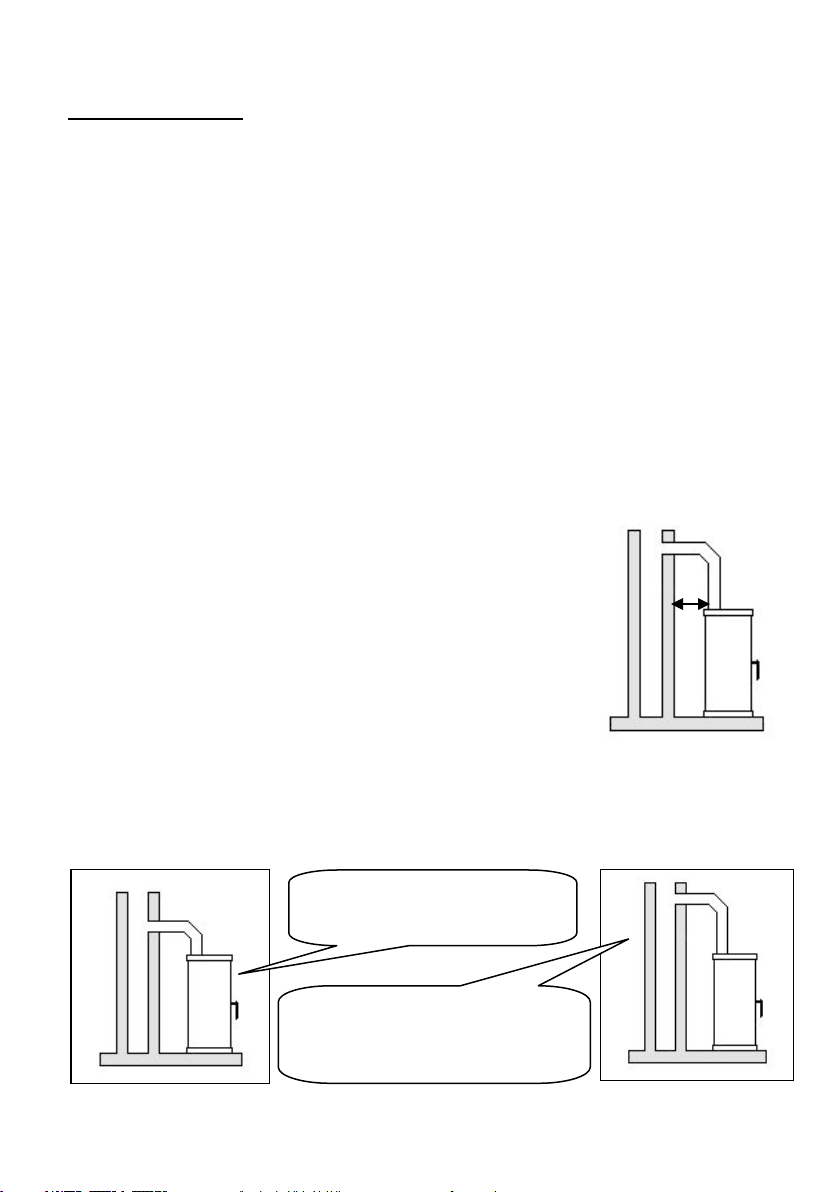

2.4 Schornsteinanschluss
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Der für den Anschluss vorgesehene Schornstein muss bis mind. 400°C belastbar
sein.
ACHTUNG: Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige
Bezirks-Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden
sein. Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Ver-
bindungsstück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt
haben wie der Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m
sollen zum Schornstein hin um 10 Grad ansteigen. Rohre, die nicht wärmege-
schützt oder senkrecht geführt sind, sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN 18896, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehr-
fachbelegung 5m liegt, sollte vermieden werden. Ausschlaggebend dazu ist die
Berechnung nach EN 13384. / Daten zur Schornsteinberechnung Kapitel 3. /
An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens
zwei bis drei weitere Feuerstätten angeschlossen werden.
In der Regel kann der Ofen mit einem
Bogen direkt an den Schornstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
X

15

16
2.5 Verbrennungsluft
Für den Verbrennungsvorgang wird permanent Sauerstoff bzw. Luft benötigt. In der
Regel reicht die vorhandene Luft im Aufstellraum aus.
Bei gut abgedichteten Fenstern und Türen, Vorhandensein von mechanischen Entlüf-
tungen (z.B. Küche oder Bad) oder weiteren Feuerstätten (auch Gastherme) in der
Wohnung, kann die einwandfreie Luftversorgung empfindlich gestört werden. Wenn dies
zutrifft, besteht die Möglichkeit, die Verbrennungsluft direkt von außen oder aus einem
anderen, genügend belüfteten Raum (z.B. Keller) zuzuführen.
Die Kaminöfen bieten serienmäßig hierfür den zentralen Luftansaugstutzen Ø 100 mm
auf der Rückseite.
Für die Luftleitung dürfen nur glatte Rohre mit einem Mindestdurchmesser von 100 mm
verwendet werden. Die Luftleitung sollte außerdem mit einer Absperrklappe in
Ofennähe versehen werden, muss fachgerecht ausgeführt werden und u.a. in den Bö-
gen Revisionsöffnungen für den Schornsteinfeger haben und fachgerecht gegen
Schwitzwasser gedämmt werden. Die Leitung sollte nicht länger als 4 m sein und nicht
mehr als 3 Biegungen aufweisen. Führt die Leitung ins Freie, soll sie mit einem geeigne-
ten Windschutz und Gitter versehen und durch einen vorgewärmten Raum geführt wer-
den.
Wichtige Hinweise zum Thema raumluftabhängiger bzw.
raumluftunabhängiger Betrieb:
(gültig für Deutschland. Stand Januar 2013)
Punkt 1:
Die Kaminöfen sind als raumluftabhängige Kaminöfen nach EN 13240 geprüft. Die
Kaminöfen entnehmen die gesamte Verbrennungsluft über den zentralen Luftansaug-
stutzen aus dem Aufstellraum. An diesem Stutzen kann bauseits eine dichte Luftzufüh-
rung angeschlossen werden. Auch mit dieser dichten Luftzuführung erfüllen die Kamin-
öfen nicht die Anforderungen an einen raumluftunabhängigen Betrieb.
Punkt 2:
In Kombination mit raumlufttechnischen Anlagen (z.B. kontrollierte Be- und Entlüf-
tungsanlagen, Dunstabzug o.ä.) ist somit in Deutschland der §4 der Feuerungsverord-
nung (FeuVO) maßgeblich. Hier ist u.a. festgelegt, dass der Ofen und raumlufttechni-
sche Anlage gegenseitig zu überwachen sind (z.B. über einen Differenzdruckwächter)
oder eine Lüftungsanlage einzubauen ist, die eine Zulassung für Festbrennstofffeuerun-
gen hat und dem Aufstellraum die notwendige Verbrennungsluft (ca. 40 m3/h) für die
Feuerstätte zusätzlich zuführt.
Punkt 3:
Bitte beachten Sie immer – in Absprache mit Ihrem zuständigen
Bezirksschornsteinfegermeister – die jeweils gültigen örtlichen Vorschriften und Regeln.
Für Änderungen nach Drucklegung dieser Anleitung können wir keine Haftung überneh-
men. Änderungen behalten wir uns vor.
Die o.g. Sicherheitseinrichtungen ersetzen keine fachhandwerkliche Planung und
Auslegung der ausreichenden Verbrennungsluftversorgung.
Im Rahmen der Abnahme hat der Bezirksschornsteinfegermeister die ausreichende
Verbrennungsluftversorgung / Gesamtinstallation zu prüfen.

17
Externer Luftan-
schluß Ø100 mm

18
3. Technische Daten
3.1 Maßzeichnungen
OPHIT
PYRIT
JENA

19
TRIGO
HELIX

20
3.2 Maße und Gewichte
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten
uns das Recht von Konstruktionsänderungen vor, falls diese das technische
Niveau erhöhen, oder die Qualität verbessern!
3.3 Technische Daten
Typ 108 30 / 31 / 33 / 34
Nennwärmeleistung
6 kW
Raumheizvermögen /Zeitheizung in m³
-bei günstigen,
-weniger günstigen und
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
115
68
45
Abgaswerte: Brennstoff:
Abgasmassenstrom
Abgasstutzentemperatur (zur Berechnung)
min. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O2)
CO (bezogen auf 13% O2)
CO
OGC
NOx
Wirkungsgrad
Scheitholz / BB 7”
9,2 / 7,5 g/s
204 / 237 ˚C
12 Pa
≤ 40 mg/m³
≤ 1250 mg/m³
≤ 1100 mg/MJ
≤50 mg/MJ
≤150 mg/MJ
≥ 80 %
Alle Angaben der Abgaswerte beziehen sich auf die EN 13240 unter stationären Laborbedingungen.
Die Typen erfüllen die Anforderung der 1. BImSchV 2. Stufe in Scheitholz und Braunkohlebriketts, die
Österreichische 15a B-VG und die LRV Schweiz in Scheitholz.
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken,
behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung
übernehmen.
Art.Nr. Breite
(mm) A Tiefe (mm) B Höhe (mm) C Gewicht netto: (kg) Gewicht brutto: (kg)
W20001083400
484
484
1134
115
133
W20001083420
484
484
1183
130
148
W20001083132
536
532
1132
110
128,5
W20001083137
536
532
1164
142
160,5
W20001083000
510
545
1134
109
127
W20001083020
510
545
1164
159
177
W20001083300
557
497
1135
112
130
W20001083320
557
497
1165
166
184
