Wap AQUA 1350 User manual

AQUA 1350
128332070 b (03.2014)
DE-EN-CS-SK
User Manual

Printed in China
Copyright © 2014 Nilfisk-Advance A/S
Betriebsanleitung......................................................... 3 - 24
User Manual................................................................ 25 - 45
Návod k obsluze.......................................................... 46 - 66
Návod na obsluhu........................................................ 67 - 87
DE
EN
CS
SK

3Übersetzung der Originalanleitung
DE
EN
C
S
SK
Inhalt
1 Einführung ................................................................................................... 4
1.1 Verwendete Symbole.......................................................................................4
2 Sicherheitsvorkehrungen und Betriebstechniken ................................... 4
3 Beschreibung............................................................................................. 12
3.1 Anwendung ...................................................................................................12
3.2 Bedienelemente und Modellübersicht............................................................12
4 Bevor Sie Ihren Hochdruckreiniger in Betrieb nehmen......................... 13

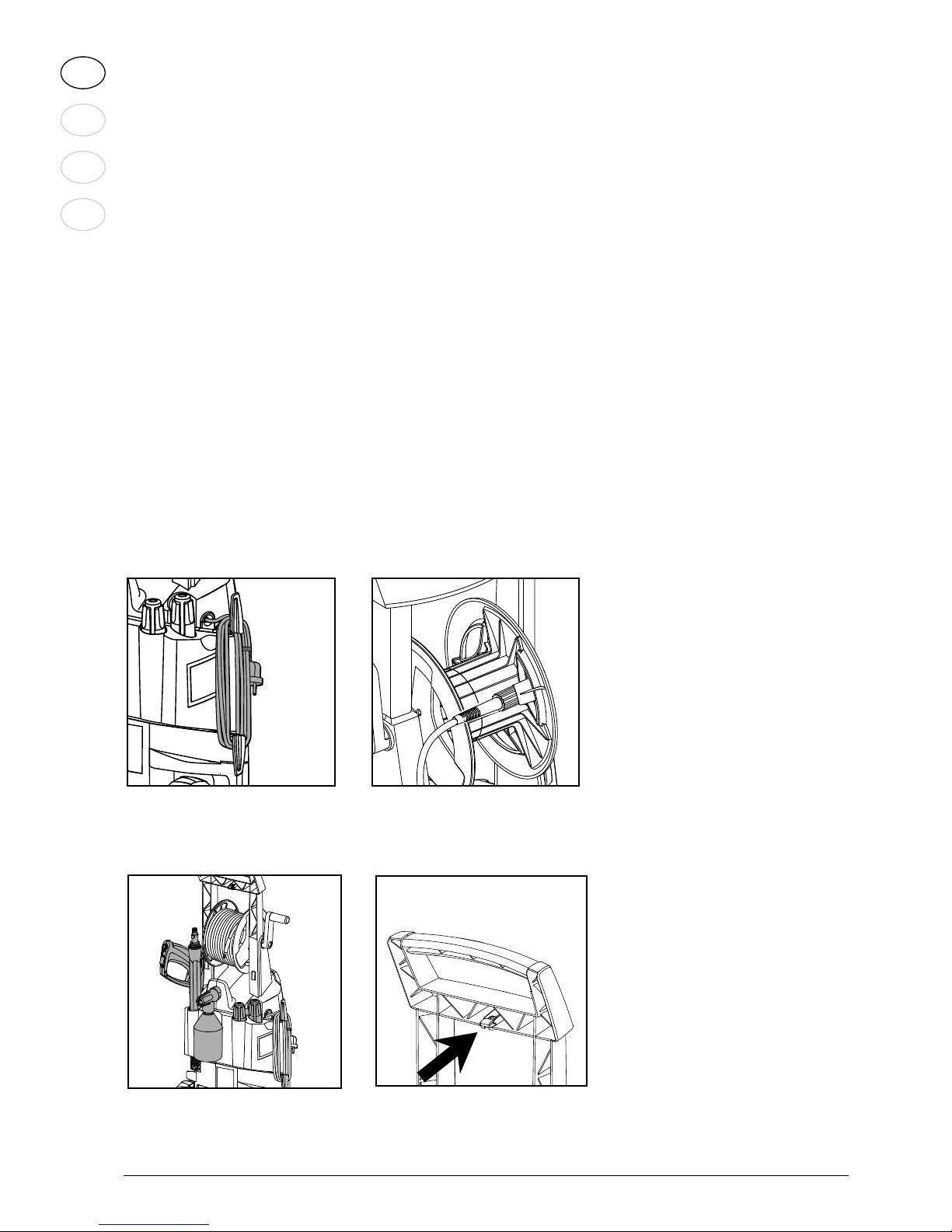

4.1 Montage des Tragegriffs und der Schlauchtrommel ......................................13
4.2 Montage der Leitungshalter ...........................................................................13
4.3 Montage der Schnellkupplung .......................................................................13
5 Betriebsanleitung ...................................................................................... 14
5.1 Anschluss des Hochdruckschlauchs .............................................................14
5.2 Montage des Sprührohrs und der Click & Clean Düsen ................................14
5.3 Wasseranschluss...........................................................................................14
5.4 Ein- und Ausschalten der Maschine (wenn sie an eine Wasserversorgung
angeschlossen ist) .........................................................................................15
5.5 Einschalten der Maschine (wenn sie an offene Behälter angeschlossen
ist (Saugmodus)) ...........................................................................................15

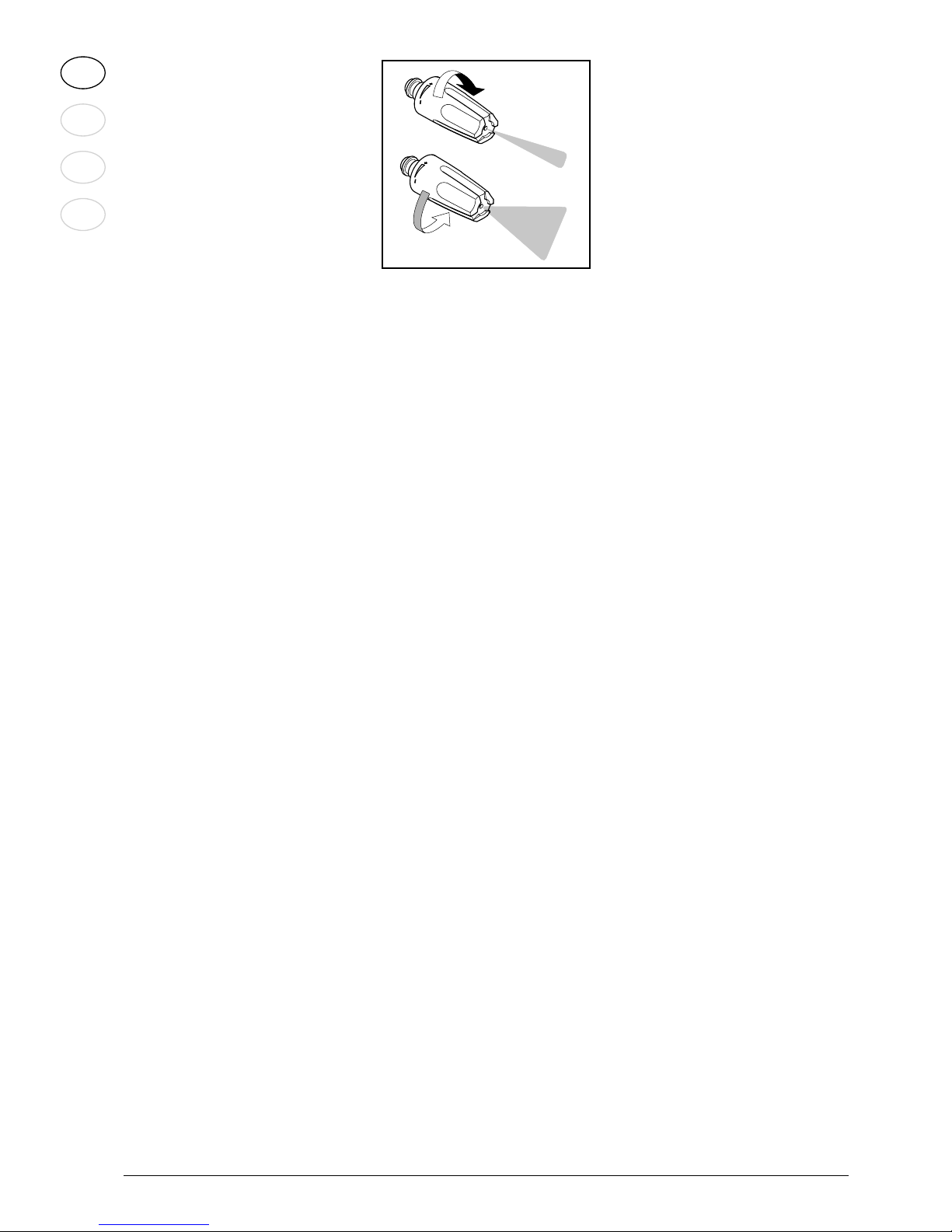

5.6 Druckregulierung der TORNADO®PR- Düse ...............................................16
6 Anwendungsbereiche und Arbeitsmethoden ......................................... 16
6.1 Allgemein .......................................................................................................16
6.2 Typische Anwendungsbereiche .....................................................................17
7 Nach der Verwendung Ihres Hochdruckreinigers .................................. 18
7.1 Aufbewahren des Hochdruckreinigers...........................................................18
7.2 Aufwickeln des Stromkabels und des Hochdruckschlauchs..........................18
7.3 Lagerung der Zubehörteile ............................................................................18
7.4 Wandlagerung................................................................................................19
8 Wartung ...................................................................................................... 19
8.1 Reinigung des Wasserzulauf filters................................................................20
8.2 Reinigung der Düse .......................................................................................20
8.3 Reinigung der Lüftungsöffnungen..................................................................20
8.4 Schmieren der Kupplungen ...........................................................................20
9 Fehlerbehebung......................................................................................... 21
10 Weitere Informationen............................................................................... 22
10.1 Gerät der Wiederverwertung zuführen...........................................................22
10.2 Garantiebedingungen ....................................................................................22
11 Technische Daten ...................................................................................... 23
12 EG-Konformitätserklärung ....................................................................... 24

4 Übersetzung der Originalanleitung
DE
EN
C
S
SK
1 Einführung
1.1 Verwendete Symbole
Alle am Hochdruckreiniger und seinen Komponenten angebrachten Symbole werden in die-
sem Handbuch erklärt.
Sicherheitshinweise mit diesem Symbol müssen beachtet werden, um Verletzungen von Per-
sonen und Schäden an Geräten zu vermeiden.
Vorsicht vor Gefahr der Beschädigung des Geräts oder einzelner Komponenten.
Dieses Symbol weist auf Tipps und Anweisungen zur Vereinfachung der Arbeit mit und für ei-
nen sicheren Betrieb des Hochdruckreinigers hin.
2 Sicherheitsvorkehrungen und Betriebstechniken
Sie müssen diese Bedienungsanleitung sorgfältig le-
sen, bevor Sie Ihren Hochdruckreiniger zum ersten Mal
in Betrieb nehmen. Heben Sie dieses Handbuch für die
spätere Verwendung auf.
Warnung!
• Das Einatmen von Aerosolen kann gesundheitsge-
fährdend sein. Gegebenenfalls eine Vorrichtung ver-
wenden, um die Erzeugung von Aerosolen zu ver-
meiden oder zu verringern, z. B. eine Abdeckung der
Düse. Zum Schutz gegen Aerosole eine Atemmaske
der Klasse FFP 2 oder höher verwenden.
• Der vom Gerät erzeugte hohe Wasserdruck und die
Spannungsversorgung stellen besondere Gefahren-
quellen dar.
• Minderjährigen sollte die Bedienung dieses Ge-
räts untersagt werden. Kinder müssen beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
• Vor jeder Inbetriebnahme des Geräts sorgfältig auf
Defekte prüfen. Bei Auffinden eines Defekts das Ge-
rät nicht in Betrieb nehmen und Ihren Nilfisk Händler
kontaktieren. Die Isolierung des elektrischen Kabels
darf keine Risse oder anderweitigen Beschädigungen


5Übersetzung der Originalanleitung
DE
EN
C
S
SK
aufweisen. Ein beschädigtes elektrisches Kabel sollte
umgehend von einem Nilfisk Händler ersetzt werden.
• Der Bediener und jede Person in unmittelbarer Nähe
des Reinigungsortes müssen Maßnahmen zum eige-
nen Schutz ergreifen, um nicht von Partikeln getroffen
zu werden.
• Vor dem Säubern des Gerätes, Wartungsarbeiten,
dem Austausch von Teilen oder dem Umrüsten des
Gerätes auf andere Funktionen den Reiniger immer
von seiner Stromquelle trennen.
• Stets die geltenden nationalen Sicherheitsbestimmun-
gen beachten, beispielsweise die der Haftpflichtversi-
cherung des Arbeitgebers, der Sozialversicherungen,
der Bestimmungen für Sicherheit und Gesundheit am
Arbeitsplatz und anderen geltenden Bestimmungen.
Ersatzteile und Zubehör
• Für einen sicheren Betrieb des Geräts stets nur Ori-
ginal-Ersatzteile von Nilfisk oder Nilfisk-zugelassene
Ersatzteile verwenden.
• Die Hochdruckschläuche, Anschlüsse und Kupplun-
gen tragen entscheidend zur Sicherheit des Geräts
bei. Nur von Nilfisk empfohlene Schläuche, Anschlüs-
se und Kupplungen verwenden.
Physische, motorische und mentale Voraus-
setzungen
• Der Gebrauch dieses Geräts durch Personen (u. a.
Kinder) mit verminderten körperlichen, Wahrneh-
mungs- und geistigen Fähigkeiten oder mit unzure-
ichender Erfahrung und Wissen ist nicht zulässig.
• Nach Einnahme von Alkohol, Medikamenten oder
Drogen, die zu einer verminderten Reaktionsfähigkeit
führen, darf dieses Gerät nicht bedient werden.


6 Übersetzung der Originalanleitung
DE
EN
C
S
SK
Anwendungsfälle
Dieses Gerät wurde für den privaten Gebrauch entwik-
kelt, wie z. B.:
• Reinigung von Fahrzeugen, Motorrädern, Wohnwa-
gen, Anhängern, Terrassen, Auffahrten, Holzwänden,
Steinwänden, Grillgeräten, Gartenmöbeln oder Ra-
senmähern
Jeglicher Anwendungszweck gilt als nicht vorgesehen.
Nilfisk übernimmt keinerlei Haftung für Schäden aus
nicht zweckmäßiger Nutzung. Das Risiko für solche
Nutzung obliegt allein dem Benutzer. Die zweckmäßige
Verwendung beinhaltet den korrekten Betrieb sowie re-
gelmäßige Wartung und Reparatur gemäß Handbuch.
Kleidung und Ausrüstung
Bei Bedienung des Geräts stets entsprechende Schutz-
maßnahmen vornehmen.
• Schuhe mit rutschfester Sohle tragen.
• Während der Arbeit eine Schutzbrille, Gehörschutz
und Schutzkleidung tragen.
Transport des Hochdruckreinigers
Beim Transport des Geräts in oder auf einem Fahrzeug
muss es durch Transportbänder ausreichend gesichert
werden, um ein Rutschen oder Kippen des Reinigers
zu verhindern.
Nilfisk empfiehlt eine horizontale Lage auf der Rücksei-
te während des Transports.
Reinigungsmittel
Dieses Gerät wurde für die Verwendung in Verbindung
mit Reinigungsmitteln von Nilfisk oder von Nilfisk emp-
fohlenen Reinigungsmitteln entworfen. Die Verwendung
anderer Reinigungsmittel oder Chemikalien kann die
Sicherheit bei der Verwendung des Geräts beeinträchti-
gen.


7Übersetzung der Originalanleitung
DE
EN
C
S
SK
Vor der Inbetriebnahme des Reinigers
Überprüfung des Geräts
• Das Gerät nicht in Betrieb nehmen, wenn das Strom-
kabel oder andere wichtige Komponenten beschädigt
sind. Dazu zählen beispielsweise die Sicherheitsvor-
richtung, der Hochdruckschlauch, der Sprühgriff und
die Sprühaufsätze.
• Der Auslöser am Sprühgriff muss leichtgängig sein
und beim Loslassen automatisch in die Ausgangspo-
sition zurückkehren.
• Den Hochdruckschlauch und Sprühaufsatz stets in
gutem Zustand (sauber, leichtgängig) und korrekt
montiert halten.
Elektrischer Anschluss
Warnung!
Vermeidung von Stromschlägen:
• Spannung und Frequenz des Geräts (siehe Typen-
schild) müssen mit der Spannung und Frequenz der
Spannungsversorgung übereinstimmen.
• Das Gerät nur an Steckdosen anschließen, die von ei-
nem ausgebildeten Elektriker montiert wurden und die
der IEC 60364-1 Vorschrift entsprechen.
• Es wird empfohlen, einen Fehlerstrom-Schutzschalter
in die Spannungsversorgung zu integrieren, der die
Versorgung bei einem Ableitstrom an Masse von über
30 mA für 30 ms unterbricht.
• Unangemessene Verlängerungskabel können gefähr-
lich sein. Bei Verwendung eines Verlängerungskabel
darauf achten, dass dieses für den Außeneinsatz ge-
eignet ist. Alle Anschlüsse müssen stets trocken und
vom Boden fern gehalten werden.
• Nilfisk empfiehlt den Einsatz eines Verlängerungska-
bels mit Kabeltrommel, damit die Verbindung der Ka-
bel sich mindestens 60 mm über dem Boden befindet.
• Kabeltrommeln müssen, um Überhitzung zu vermei-

8 Übersetzung der Originalanleitung
DE
EN
C
S
SK
den, stets komplett ausgerollt werden. Verlängerungs-
kabel müssen den folgenden Anforderungen an Län-
ge und Abmessungen entsprechen:
1,0 mm² Max. 12,5 m
1,5 mm² Max. 20,0 m
2,5 mm² Max. 30,0 m
• Wenn das elektrische Kabel beschädigt ist, muss es
von einem autorisierten Nilfisk Händler oder einer an-
deren qualifizierten Person ersetzt werden, um Gefah-
ren vorzubeugen.
Wasseranschluss
• Dieser Hochdruckreiniger darf nur an einen Trink-
wasseranschluss angeschlossen werden, wenn eine
entsprechende Rückstausicherung des Typs BA
gemäß EN 60335-2-79 installiert ist.
• Die Rückstausicherung kann über die Bestellnum-
mern 106411177.
• Sobald das Trinkwasser die Rückstausicherung pas-
siert hat, darf es nicht mehr als Trinkwasser einge-
setzt werden.
• Der Saugbetrieb (z. B. über eine Regenwassertonne)
erfolgt ohne Saugbetrieb - siehe "Anschluss an eine
drucklose Wasserversorgung".
WICHTIG!
• Nur Wasser verwenden, das frei von Verunreinigun-
gen ist.
• Bei Gefahr von Sandablagerung durch das verwende-
te Wasser (z. B. bei Wasser aus dem eigenen Brun-
nen) muss ein zusätzlicher Filter montiert werden.
Während des Betriebs
Warnung!
• Das Gerät niemals in einer explosionsgefährdeten
Umgebung betreiben. Bei Zweifeln an die örtlichen


9Übersetzung der Originalanleitung
DE
EN
C
S
SK
Behörden wenden.
• Die Reinigung von asbesthaltigen Oberflächen mit
Hochdruck ist verboten.
• Niemals Flüssigkeiten verwenden, die Lösungsmittel
(z. B. Benzin, Heizöl, Verdünner oder Aceton) ent-
halten. Diese Substanzen können die Werkstoffe im
Gerät beschädigen. Der Sprühnebel von solchen Sub-
stanzen ist höchst entflammbar, explosiv und giftig.
• Den Wasserstrahl niemals auf sich selbst oder andere
Personen richten, auch nicht zur Reinigung von Klei-
dung oder Schuhwerk – große Verletzungsgefahr.
• Den Wasserstrahl niemals auf Haustiere oder andere
Tiere richten.
• Den Wasserstrahl niemals auf Strom führende elektri-
sche Geräte oder den Reiniger selbst richten – Kurz-
schlussgefahr.
• Die Sprühlanze fest in beiden Händen halten. Wäh-
rend des Betriebs kann ein Rückstoßmoment von bis
zu 16,4 N auf die Sprühlanze wirken.
• Dieser Hochdruckreiniger darf nicht bei Temperaturen
unter 0 °C betrieben werden.
• Niemals ein eingefrorenes Gerät in Betrieb nehmen.
Frostschäden werden nicht von der Garantie abge-
deckt!
• Immer auf sicheren und festen Stand achten
• Das Gerät stets so weit wie möglich vom zu reinigen-
den Objekt entfernt halten.
• Den Abstand und damit den Druck des Wasserstrahls
auf die zu reinigende Oberfläche stetig neu anpassen,
um Schäden zu vermeiden.
• Das Gerät muss in aufrechter Position betrieben wer-
den.
• Das Gerät nicht abdecken oder in Räumen mit unge-
nügender Belüftung betreiben.
• Wenn Sie weggehen oder die Maschine länger als 5
Minuten nicht verwenden, muss sie mit dem Ein/Aus-
Schalter abgeschaltet werden - Position ”O”.


10 Übersetzung der Originalanleitung
DE
EN
C
S
SK
Nach Beendigung der Arbeit
Warnung!
• Das Gerät nach Beendigung der Arbeit und bei Ver-
lassen des Geräts stets ausschalten und von der
Spannungsversorgung trennen.
• Den Wassereinlassschlauch zwischen Gerät und
Wasserversorgung entfernen.
• Elektrische Kabel und den Hochdruckschlauch aufrol-
len, um Beschädigungen an Kabeln, Stecker, Hoch-
druckschlauch und Anschlüssen zu vermeiden.
• Das Wasser aus Pumpe, Schlauch und Aufsätzen
nach Beendigung der Arbeit und vor der Lagerung im-
mer entleeren.
Wartung und Reparatur
Warnung!
• Vor Wartungs-, Reinigungs- und Reparaturarbeiten
immer den Netzstecker aus der Steckdose ziehen.
• Reparaturen sollten stets von Nilfisk autorisierten
Werkstätten mit Original Nilfisk Ersatzteilen durchge-
führt werden.
• Niemals Wartungsarbeiten vornehmen, die nicht im
Handbuch beschrieben sind.
• Sollte das Gerät nicht starten oder stoppen, Druck-
schwankungen auftreten, der Motor brummt, Siche-
rungen auslösen oder kein Wasser austreten, die
Tabelle zur Fehlerbehebung in diesem Handbuch prü-
fen. Bei anderen Problemen bitte an Ihren örtlichen
Nilfisk Händler wenden.
Recycling des Hochdruckreinigers
Das ausgediente Gerät sofort unbrauchbar machen.
• Das Gerät vom Netz trennen.
• Das elektrische Kabel durchtrennen.
Elektrische Geräte nicht über den Hausmüll entsorgen.
