Wasco Optoout-pcie32 standard User manual

Handbuch

wasco®

user‘s guide

wasco®

OPTOOUT-PCIe32

STANDARD

EDP No: A-846600

32 optocoupler isolated digital outputs

OPTOOUT-PCIe32

STANDARD

EDV-Nr.: A-846600

32 Ausgänge über Optokoppler

wasco®wasco®

This documentation is copyright by Messcomp Datentechnik GmbH. All

rights are reserved.

Messcomp Datentechnik GmbH reserves the right to modify the products

described in this manual at any time and without preannouncement.

No parts of this manual are allowed to be reproduced, copied, translated

or transmitted in any way without a prior written consent of Messcomp

Datentechnik GmbH.

Registered Trademarks

Windows®, Visual Basic®, Visual C++®, Visual C#®are trademarks of

Microsoft.

wasco®is registered trademark

Linux® is registered trademark

Ubuntu® is registered trademark

LabVIEW® is registered trademark

Other product and company names mentioned may be trademarks of

their respective owners

Disclaimer

The company Messcomp Datentechnik GmbH assumes no liability for the

use of the interface card OPTOOUT-PCIe32STANDARD and this documenta-

tion, neither for direct nor indirect damages.

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte sind

vorbehalten.

Messcomp Datentechnik GmbH behält sich das Recht vor, die in dieser

Dokumentation beschriebenen Produkte jederzeit und ohne Vorankündi-

gung zu verändern.

Ohne schriftliche Genehmigung der Firma Messcomp Datentechnik

GmbH darf diese Dokumentation in keinerlei Form vervielfältigt werden.

Geschützte Warenzeichen

Windows®, Visual Basic®, Visual C++®, Visual C#®sind eingetragene

Warenzeichen von Microsoft.

wasco®ist ein eingetragenes Warenzeichen.

Linux®ist ein eingetragenes Warenzeichen.

Ubuntu®ist ein eingetragenes Warenzeichen.

LabVIEW®ist ein eingetragenes Warenzeichen.

Bei anderen genannten Produkt- und Firmennamen kann es sich um

Warenzeichen der jeweiligen Inhaber handeln.

Haftungsbeschränkung

Die Firma Messcomp Datentechnik GmbH haftet für keinerlei durch den

Gebrauch der Interfacekarte OPTOOUT-PCIe32STANDARD und dieser Doku-

mentation direkt oder indirekt entstandene Schäden.

wasco®wasco®

Table of Contents Inhaltsverzeichnis

1. Description........................................................................................5

2. Installing the OPTOOUT-PCIe32STANDARD ..........................................6

2.1 Installing the card into your computer....................................................................6

3. Connectors........................................................................................7

3.1 Position of the connector plugs on the board........................................................7

3.2 Pin assignment of CN1..........................................................................................8

4. System Components........................................................................9

4.1 Block diagram........................................................................................................9

4.2 Access to the system components......................................................................10

5. 32 Optocoupler Outputs ................................................................11

5.1 Pin assignment of the output optocouplers .........................................................11

5.2 Optocoupler specications ..................................................................................11

5.3 Output circuitry ....................................................................................................11

6. Board Identication........................................................................12

6.1 Board Identication..............................................................................................12

6.2 Access via 16 or 32 bit.........................................................................................13

7. Programming under Windows®.....................................................14

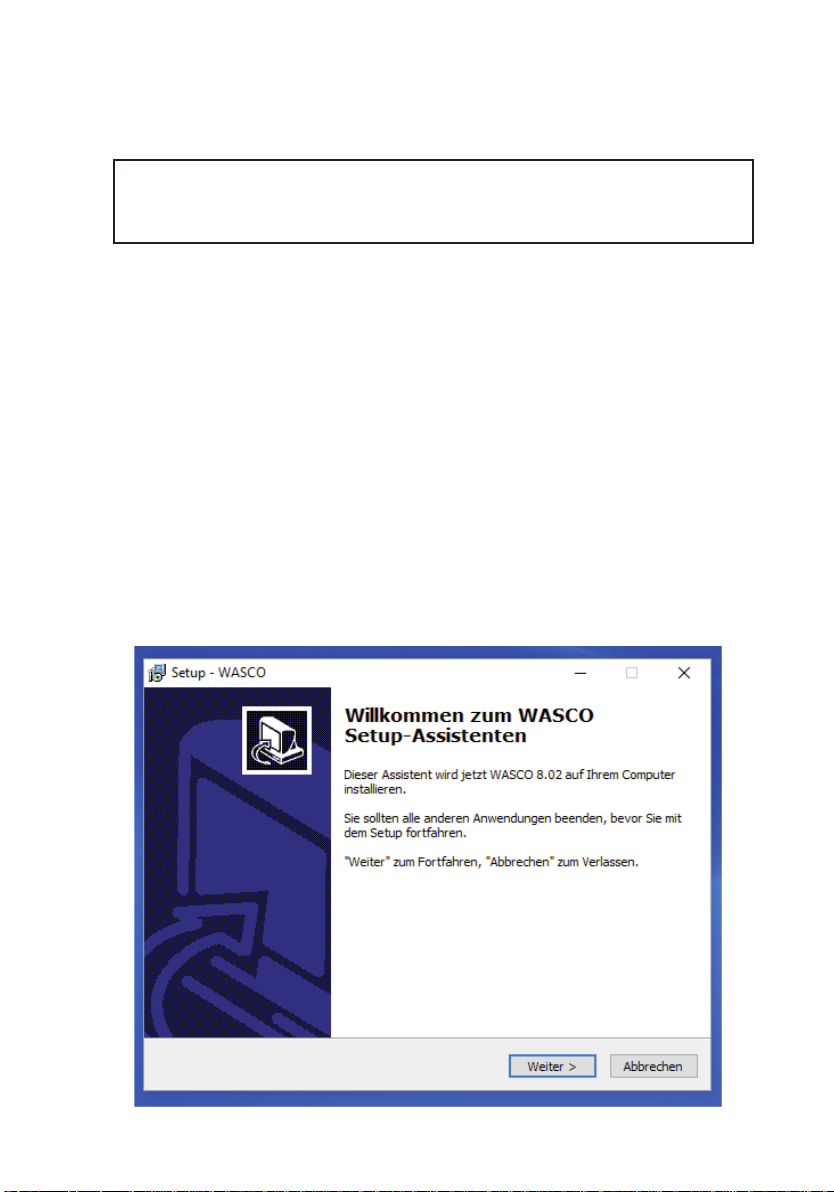

7.1 Installing the Windows®driver.............................................................................14

7.2 Installing the Windows® development les ..........................................................14

7.3 Programming the OPTOOUT-PCIe32 with wasco®driver...................................17

7.4 Access to the card OPTOOUT-PCIe32Standard .......................................................18

7.5 Assignment of the Memory Mapped I/O Addresses ............................................18

7.6 Compatibility to the OPTOOUT-PCI32STANDARD.....................................................19

8. Programming under Linux®...........................................................20

8.1 Installing the Linux®driver...................................................................................20

8.2 Supported Linux distributions/kernel versions.....................................................20

8.3 Programming of the OPTOOUT-PCIe32 with wasco®driver...............................20

8.4 Access to the card OPTOOUT-PCIe32Standard..................................................................................................21

8.5 Assignment of the Memory Mapped I/O addresses.............................................21

wasco®wasco®

Table of Contents Inhaltsverzeichnis

9. Accessories ....................................................................................22

9.1 Compatible wasco®accessories..........................................................................22

9.2 Connection Technique (application examples)....................................................22

9.3 Single components for customized assembly .....................................................23

10. Troubleshooting ...........................................................................24

11. Specications ...............................................................................25

12. Product Liability Act.....................................................................26

13. CE Conrmation ...........................................................................28

wasco®wasco®

1. Description

The wasco®interface card OPTOOUT-PCIe32STANDARD provides 32 digital

outputs, every single channel is galvanically isolated. Electrical isolation

is granted by special high power optocouplers, which can cope with a

switching current of up to 150 mA. Additionally, each output is tted with

protection diodes against harmful voltage peaks.

The output optocouplers are fed to a 68-pin SCSI socket mounted on the

board’s slot bracket.

Pin assignment and input voltage ranges are identical with PCI bus card

OPTOOUT-PCI32STANDARD. Therefore a switch to PCIe is easily to realise.

Furthermore, the card provides a jumper block for a card identication.

This enables you to differentiate between several identical cards in your

system.

1. Produktbeschreibung

Die OPTOOUT-PCIe32STANDARD bietet 32 digitale Ausgänge mit galva-

nischer Trennung, einzeln für jeden Kanal. Die Potentialtrennung ge-

währleisten hochwertige, leistungsfähige Optokoppler, die einen Schalt-

strom von bis zu 150 mA bewältigen. Jeder Ausgang ist zusätzlich durch

eine Schutzdiode gegen schädliche Spannungsspitzen und Impulse ge-

schützt. Über leicht steckbare Jumper sind für jeden einzelnen Eingangs-

kanal zwei verschiedene Eingangsspannungsbereiche einstellbar.

Die Anschlüsse der Ausgangsoptokoppler sind der am Slotblech der

Platine montierten 68poligen SCSI-Buchse zugeführt. Die Steckerbe-

legungen ist identisch zur PCI-Bus-Karte OPTOOUT-PCI32STANDARD, ein

Umstieg auf PCIe ist dadurch einfach realisierbar.

Des Weiteren besitzt die Karte einen Board-Identikations-Jumperblock,

um mehrere identische Karten im PC unterscheiden zu können.

wasco®wasco®

2. Installing the OPTOOUT-PCIe32STANDARD

2.1 Installing the card into your computer

Before you insert the card unplug the power cord or make sure, there is

no current to/in the computer. Inserting into a running system may cause

damaging or destroying not only OPTOOUT-PCIe32STANDARD, but even

other already inserted cards of your computer.

Select an empty PCIe slot of your computer for inserting the card. Please

refer to the computer‘s manual for support. Secure the OPTOIO-PCIe32

by screwing the slot bracket to the casing of your computer to avoid the

card coming loose by effects of the cables.

2. Installation der OPTOOUT-PCIe32STANDARD

2.1 Installation der Karte in den Rechner

Achten Sie vor dem Einbau der OPTOOUT-PCIe32 darauf, dass der

Rechner vom Netz getrennt oder zumindest ausgeschaltet ist. Beim Ein-

bau der Interface-Karte in den laufenden Rechner besteht die Gefahr,

dass neben der OPTOOUT-PCIe32 auch andere Karten des PCs oder

Rechners beschädigt oder zerstört werden.

Wählen Sie in Ihrem Rechner einen freien PCIe-Steckplatz in den Sie

dann die Karte einsetzen. Nehmen Sie dazu auch das Benutzerhandbuch

Ihres Computers zu Hilfe. Verschrauben Sie das Slotblech der Platine mit

dem Rechnergehäuse, damit sich die Karte nicht während des Betriebs

unter Einwirkung der Anschlusskabel aus dem Steckplatz lösen kann.

wasco®wasco®

3. Connectors

3.1 Position of the connector plugs on the board

CN1: Optocoupler Outputs OUT00...OUT31

CN1

17.06.2020 13:38 f=1.50 C:\Daten\Layout\Karten\OPTOOUT-PCIe32U\OPTOOUT-PCIe32_v1.02\OPTOOUT-PCIe32_1v02.brd

3. Anschlussstecker

3.1 Lage der Anschlussstecker auf der Platine

CN1: Optokoppler-Ausgänge OUT00...OUT31

CN1

17.06.2020 13:38 f=1.50 C:\Daten\Layout\Karten\OPTOOUT-PCIe32U\OPTOOUT-PCIe32_v1.02\OPTOOUT-PCIe32_1v02.brd

wasco®wasco®

3.2 Pin assignment of CN1

Vcc:

Connector for internal voltage source (+ 5V) (a wiring bridge must be soldered on B11),

Never apply an external voltage across this pin.

GND:

Ground connection (only when a wiring bridge is soldered on B12).

GND

OUT31-

OUT30-

OUT29-

OUT28-

OUT27-

OUT26-

OUT25-

OUT24-

OUT23-

OUT22-

OUT21-

OUT20-

OUT19-

OUT18-

OUT17-

OUT16-

OUT15-

OUT14-

OUT13-

OUT12-

OUT11-

OUT10-

OUT09-

OUT08-

OUT07-

OUT06-

OUT05-

OUT04-

OUT03-

OUT02-

OUT01-

OUT00-

Vcc

OUT31+

OUT30+

OUT29+

OUT28+

OUT27+

OUT26+

OUT25+

OUT24+

OUT23+

OUT22+

OUT21+

OUT20+

OUT19+

OUT18+

OUT17+

OUT16+

OUT15+

OUT14+

OUT13+

OUT12+

OUT11+

OUT10+

OUT09+

OUT08+

OUT07+

OUT06+

OUT05+

OUT04+

OUT03+

OUT02+

OUT01+

OUT00+

68 34

67 33

66 32

65 31

64 30

63 29

62 28

61 27

60 26

59 25

58 24

57 23

56 22

55 21

54 20

53 19

52 18

51 17

50 16

49 15

48 14

47 13

46 12

45 11

44 10

43 9

42 8

41 7

40 6

39 5

38 4

37 3

36 2

35 1

3.2 Steckerbelegung von CN1

Vcc:

Interne Versorgungsspannung (+ 5V) der PCIe-Karte (nur durch Einlöten einer Drahtbrücke

an B11). Hier niemals eine externe Spannung anlegen.

GND:

Masse des Rechners (nur durch Einlöten einer Drahtbrücke an B12)

GND

OUT31-

OUT30-

OUT29-

OUT28-

OUT27-

OUT26-

OUT25-

OUT24-

OUT23-

OUT22-

OUT21-

OUT20-

OUT19-

OUT18-

OUT17-

OUT16-

OUT15-

OUT14-

OUT13-

OUT12-

OUT11-

OUT10-

OUT09-

OUT08-

OUT07-

OUT06-

OUT05-

OUT04-

OUT03-

OUT02-

OUT01-

OUT00-

Vcc

OUT31+

OUT30+

OUT29+

OUT28+

OUT27+

OUT26+

OUT25+

OUT24+

OUT23+

OUT22+

OUT21+

OUT20+

OUT19+

OUT18+

OUT17+

OUT16+

OUT15+

OUT14+

OUT13+

OUT12+

OUT11+

OUT10+

OUT09+

OUT08+

OUT07+

OUT06+

OUT05+

OUT04+

OUT03+

OUT02+

OUT01+

OUT00+

68 34

67 33

66 32

65 31

64 30

63 29

62 28

61 27

60 26

59 25

58 24

57 23

56 22

55 21

54 20

53 19

52 18

51 17

50 16

49 15

48 14

47 13

46 12

45 11

44 10

43 9

42 8

41 7

40 6

39 5

38 4

37 3

36 2

35 1

wasco®wasco®

4.1 Block diagram

4. System Components

PCIe x1

PCIe Bus

Interface

Control

Logik

+12V

32 Bit Internal Data Bus

+12V 5V

GND

68-pin SCSI-II Socket

Optocoupler Outputs

OUT00...OUT31



Board Identification

4.1 Blockschaltbild

4. Systemkomponenten

PCIe x1

PCIe Bus

Interface

Steuer-

Logik

+12V

32 Bit interner Datenbus

+12V 5V

GND

68polige SCSI-Buchse

Optokopplerausgänge

OUT00...OUT31



Board Identifikation

1010

wasco®wasco®

4.2 Access to the system components

Access to the hardware components of the OPTOOUT-PCIe32 is made

by reading and writing in Memory Mapped I/O addresses by library func-

tions. The relevant addresses for OPTOOUT-PCIe32 depend on the base

address assigned by the BIOS. You can access to the OPTOIO-PCIe32

by double word access only. For reasons of compatibility the wasco dri-

vers process or take into account the least signicant bytes only.

(Please nd more information in the chapter Programming or in the

samples on the enclosed CD)

PCIe Bus

Interface

Control

Logic

32 Bit PCIe Connector

32/16 Bit

internal

Data Bus

4.2 Zugriff auf die Systemkomponenten

Der Zugriff auf die Hardware-Komponenten der OPTOOUT-PCIe32 er-

folgt durch das Lesen von bzw. Schreiben in Memory-Mapped I/O-Adres-

sen mit Hilfe von Library-Funktionen. Die für die OPTOOUT-PCIe32 rele-

vantenAdressen ergeben sich abhängig von einer vom BIOSvergebenen

Basisadresse. Der Zugriff auf die OPTOOUT-PCIe32 erfolgt ausschließ-

lich im Doppel-Word-Zugriff, wobei die wasco-Treiber-Funktionen aus

Kompatibilitätsgründennurdie beidenniederwertigsten Bytes verarbeiten

bzw. berücksichtigen. (Hinweise hierzu nden Sie im Kapitel Program-

mierung sowie in den Beispielprogrammen auf der mitgelieferten CD).

PCIe Bus

Interface

Steuer-

Logik

32 Bit PCIe Connector

16/32 Bit

interner

Datenbus

1111

wasco®wasco®

Die OPTOOUT-PCIe32 provides 32 output channels, which are galvani-

cally isolated by optocouplers.

5.2 Optocoupler specications

Voltage collector-emitter: max. 50V

Voltage emitter-collector: 0,1V

Current collector-emitter: 150 mA

5.1 Pin assignment of the output optocouplers

5. 32 Optocoupler Outputs

5.3 Output circuitry

OUT..+

OUT..-

Schutzdiode

Optocoupler

DieOPTOOUT-PCIe32verfügtüber32Ausgangskanäle,derengalvanische

Trennung mittels Optokoppler erreicht wird.

5.2 Optokopplerdaten

Spannung-CE: max. 50V

Spannung-EC: 0,1V

Strom-CE: 150 mA

5.1 Pinbelegung der Ausgangsoptokoppler

5. 32 Optokopplerausgänge

5.3 Ausgangsbeschaltung

OUT..+

OUT..-

Schutzdiode

Optokoppler

1212

wasco®wasco®

6. Board Identication

JP1

1 2 3 4 5

0 1 2 3 4

Jumper

Bit

The board Identication enables you to dif-

ferentiate between several PC boards of the

same type in your system. This is realised by

a software readable jumper block.

The board identication to be read consists of one Byte (16 Bit) and is

structured as follows:

„x“ corresponds to „1“, if the Jumper is set, otherwise „0“

Calling the reading command you can read out the setting of the jumper

block JP1. Not used bits are basically „0“, a set or closed jumper will be

read as „1“ .

For example:

(Jumper 1 and 3 set)

Result of the reading command: $05

Bit 31....876543210

Jumper 54321

Board ID Register 0 0 0 0 0 0 0 x x x x x

JP1

6.1 Board Identication

6. Board-Identikation

JP1

1 2 3 4 5

0 1 2 3 4

Jumper

Bit

Die Board-Identifikation dient zur Unter-

scheidung mehrerer PC-Karten gleichen

Typs im Computer. Sie erfolgt durch einen

Jumperblock, welcher per Software gelesen

werden kann.

Die zu lesende Board-Identikation besteht aus einem Byte (8 Bit) und ist

wie folgt aufgebaut:

„x“ entspricht „1“, wenn der Jumper gesetzt ist, sonst „0“

Mittels des Lesebefehls kann die Jumperstellung des Jumperblocks JP1

ausgelesen werden. Die nicht benützten Bits sind grundsätzlich „0“, ein

gesetzter Jumper wird als „1“ gelesen.

z.B.

(Jumper 1 und 3 gesetzt)

Ergebnis des Lesebefehls: $05

Bit 31....876543210

Jumper 54321

Board ID Register 0 0 0 0 0 0 0 x x x x x

JP1

6.1 Board-Identikation

1313

wasco®wasco®

6.2 Access via 16 or 32 bit

The jumper block JP2/1-2 can be used to set the access width.

If the jumper block JP2/1-2 is not set (default), the card operates in com-

patibility mode. In this mode, the card is accessed in 16-bit mode.

Furthermore,theoffsetaddressesofthePCIcardOPTOOUT-PCI32STANDARD

are effective with factor 2.

If the jumper is set, the card operates in 32-bit mode and therefore is fully

compatible with other PCIe cards in offset addressing.

The offset addresses of both of the modes are covered in chapter 7.5

„Assignment of the Memory Mapped I/O Addresses“

JP2

2 4 6 8 10

1 3 5 7 9

Jumper

JP2

2 4 6 8 10

1 3 5 7 9

Jumper

16-Bit mode 32-Bit mode

6.2 Zugriff mit 16 oder 32 Bit

Mit Hilfe des Jumperblocks JP2/1-2 kann die Zugriffs-Datenbreite einge-

stellt werden.

Ist der Jumperblock JP2/1-2 nicht gesetzt (Default), so funktioniert die

Karte im Kompatibilitätsmodus. In diesem Modus wird im 16-Bit-Modus

aufdieKartezugegriffen.ZudemgeltendieOffset-AdressenderPCI-Karte

OPTOOUT-PCI32STANDARD mit dem Faktor 2.

Ist der Jumper gesetzt, so funktioniert die Karte im 32-Bit-Modus und ist

bei der Offset-Adressierung kompatibel mit anderen PCIe-Karten.

Die Offset-Adressen der beiden Modi sind im Kapitel 7.5 „Zuordnung der

Memory-Mapped I/O-Adressen“ beschrieben.

JP2

2 4 6 8 10

1 3 5 7 9

Jumper

JP2

2 4 6 8 10

1 3 5 7 9

Jumper

16-Bit-Modus 32-Bit-Modus

1414

wasco®wasco®

7. Programming under Windows®

7.1 Installing the Windows®driver

In order to implement the card under Windows®, it is necessary to install

a special driver, which allows access to the card. The operating system

under Windows®10, 8 and 7 automatically reports after starting the PC,

that a new hardware component has been found. In this case, insert the

data medium and instruct to the system to install the driver les herefrom.

If the operating system does not respond, the driver also can be installed

in the Device Manager.

7.2 Installing the Windows® development les

For installation of the development les, please run the „Setup.exe“ le

in the folder driver on the accompanying CD and follow the installation

instructions.

7. Programmierung unter Windows®

7.1 Installation des Windows®Treibers

Für die Anwendung der Karte unter Windows®ist es notwendig, einen

speziellen Treiber zu installieren, der den Zugriff auf die Karte ermöglicht.

Unter Windows®10, 8 und 7 meldet das Betriebssystem selbständig nach

dem Einschalten des PCs, dass eine neue Hardware-Komponente ge-

funden wurde. In diesem Fall legen Sie den Datenträger ein und weisen

das System an, von diesem die Treiber-Dateien zu installieren. Sollte sich

das Betriebssystem nicht melden, kann der Treiber auch im Gerätemana-

ger installiert werden.

7.2 Installation der Windows®Entwicklungsdateien

Zur Installation der Windows®Entwicklungsdateien führen Sie bitte die

Datei "Setup.exe" im Ordner Treiber auf der mitgelieferten CD aus und

folgen Sie den Installationsanweisungen.

1515

wasco®wasco®

Once the driver and development les have been installed completely,

you will nd an icon in the control panel of your computer to localize all

wasco®PCI and PCIe cards existing in the system.

Wurden die Treiber- und Entwicklungsdateien vollständig installiert, n-

den Sie in der Systemsteuerung Ihres Rechners ein Icon zur Lokalisie-

rung aller im System vorhandenen wasco®PCI- und PCIe-Karten.

1616

wasco®wasco®

Startthecardquerybydouble-clickingthe„wasco®“icon.Followingwindow

appears: (An OPTOIO-PCIe16STANDARD is used as an example)

Ifyourcardhasbeendetectedinthesystem,theboardname,theBoard-ID,

the I/O address as well as the possible interrupt number of the respective

card are displayed in this window. Furthermore, the driver version and the

location of the driver le can be queried via the „Information“ tab.

StartenSiedie Kartenabfragedurch einen Doppelklickauf das"wasco®“-

Icon. Folgendes Fenster erscheint: (Als Beispiel wurde hier eine OPTO-

IO-PCIe16STANDARD verwendet)!

Wurde Ihre Karte im System erkannt, wird der Kartenname, Board ID,

I/O-Adresse sowie die mögliche Interruptnummer für die jeweilige Karte

in diesem Fenster angezeigt. Desweiteren kann über den Reiter "Infor-

mation" die Treiber-Version sowie der Standort der Treiberdatei abgefragt

werden.

1717

wasco®wasco®

If your card was not detected, following error message will be displayed:

Please find more about the possible causes in the chapter

Troubleshooting.

7.3 Programming the OPTOOUT-PCIe32 with wasco®driver

After installing the development les of Kithara by means of the setup

program the folder wasco contains of the relevant development les and

the sample programs. Further sample programs specied for access to

the OPTOOUT-PCIe32 you can nd on the enclosed CD or please visit

our homepage.

Programming the hardware components of the OPTOOUT-PCIe32 is

realized by access to Memory Mapped I/O addresses which depend on

the base address assigned by the system‘s BIOS for the OPTOOUT-

PCIe32. Find a more detailed description for programming in the driver

documentation.

Wurde Ihre Karte im System nicht erkannt, wird folgende Fehlermeldung

angezeigt:

Informieren Sie sich im Kapitel Fehlersuche über die möglichen Ursa-

chen!

7.3 Programmierung der OPTOOUT-PCIe32 mit wasco®-Treiber

Nach Installation der Entwicklungsdateien von Kithara mittels des Setup-

Programms benden sich in dem Ordner wasco die entsprechenden

Entwicklungsdateien sowie die Beispielprogramme. Weitere Beispiel-

programme, speziell für den Zugriff auf die OPTOOUT-PCIe32, benden

sich auf der beiliegenden CD sowie auf unserer Homepage.

Die Programmierung der Hardwarekomponenten der OPTOOUT-PCIe32

erfolgt durch den Zugriff auf Memory Mapped I/O-Adressen, die sich ab-

hängig von der vom BIOS des Sytems für die OPTOOUT-PCIe32 ver-

gebenen Basisadresse ergeben. Eine genauere Beschreibung zur Pro-

grammierung bendet sich in der Treiberdokumentation.

1818

wasco®wasco®

7.4 Access to the card OPTOOUT-PCIe32Standard

The access to the OPTOOUT-PCIe32Standard is done exclusively via board

name (card type) WASCO-PCIe8246

7.5 Assignment of the Memory Mapped I/O Addresses

The Memory Mapped I/O addresses of the individual hardware compon-

ents depend on the base address as follows:

Port/Register BA + Offset RD/WR

Optocoupler Output Port A BA + $40 RD/WR

(OUT00...OUT016)

Optocoupler Output Port B BA + $44 RD/WR

(OUT16...OUT31)

Board Identication BA+ $3E0 RD

Attention! The driver‘s offset constants work directly only for the PCI

cards. We recommend using the offsets instead of the constants when

programming.

Port/Register BA + Offset RD/WR

Optocoupler Output Port A BA + $8 RD/WR

(OUT00...OUT31)

Board Identication BA+ $FF8 RD

16-bit mode

32-bit mode

7.4 Zugriff auf die Karte OPTOOUT-PCIe32Standard

DerZugriffaufdieOPTOOUT-PCIe32Standard erfolgtausschließlichüberden

Boardnamen (Kartentyp) WASCO-PCIe8246

7.5 Zuordnung der Memory Mapped I/O-Adressen

DieMemoryMappedI/O-AdressendereinzelnenHardware-Komponenten

ergeben sich abhängig von der Basisadresse wie folgt:

Port/Register BA + Offset RD/WR

Optokoppler-Ausgangsport A BA + $40 RD/WR

(OUT00...OUT016)

Optokoppler-Ausgangsport B BA + $44 RD/WR

(OUT16...OUT31)

Board Identikation BA+ $3E0 RD

Achtung! Die Offset-Konstanten des Treibers funktionieren direkt nur für

die PCI-Karten. Wir empfehlen bei der Programmierung die Offsets statt

der Konstanten zu verwenden.

Port/Register BA + Offset RD/WR

Optokoppler-Ausgangsport A BA + $8 RD/WR

(OUT00...OUT31)

Board Identikation BA+ $FF8 RD

16-Bit-Modus

32-Bit-Modus

1919

wasco®wasco®

7.6 Compatibility to the OPTOOUT-PCI32STANDARD

Developping the OPTOOUT-PCIe32STANDARD and its drivers special regard

wasattendedtouseidenticalaccessesastotheOPTOOUT-PCI32STANDARD.

This enables you to change over from PCI to PCIe with existing programs

in a very easy way. The driver (as from version 8.02) can be used for both

PCI and PCIe.

What has been changed and what has to be changed respectively for the

PCIe board:

1. The board‘s name now is not „OPTOOUT-PCI32STANDARD“ but

„WASCO-PCIe8246“

2. The functions to access to the port addresses for the PCIe board are

given as „wasco_outputPCIeW“ and „wasco_inputPCIeW“

3. The offsets to access to the Memory Mapped I/O addresses have

changed. The former offsets have to be multiplied by two for the PCIe

card. (Unchanged Constants are usable for PCI only).

4. The setting of jumper block JP1 can be monitored via an additional

address. The jumper can be used for example for the identication

of the OPTOOUT-PCIe32STANDARD when using several cards in the PC.

7.6 Kompatibilität zur OPTOOUT-PCI32STANDARD

Bei der Entwicklung der OPTOOUT-PCIe32STANDARD sowie dem dazuge-

hörigen Treiber wurde speziell darauf geachtet, dass der Zugriff auf die

Karte möglichst identisch mit der OPTOOUT-PCI32STANDARD ist. Dies er-

möglicht einen relativ einfachen Umstieg von PCI- auf PCIe-Karten bei

bestehenden Programmen. Der Treiber (ab Version 8.02) ist sowohl für

PCI als auch für PCIe verwendbar.

Was hat sich geändert bzw. was muss für die PCIe-Karte geändert wer-

den:

1. Der Board-Name ist nicht mehr „OPTOOUT-PCI32STANDARD“ sondern

„WASCO-PCIe8246“

2. Die Funktionen zum Zugriff auf die Portadressen sind für die PCIe-

Karte „wasco_outputPCIeW“ und „wasco_inputPCIeW“

3. Die Offsets für den Zugriff auf die Memory Mapped I/O-Adressen

haben sich geändert. Für die PCIe-Karte müssen die alten Offsets mit

zwei multipliziert werden. (Die Konstanten sind unabgeändert nur für

die PCI-Karten verwendbar).

4. Über eine zusätzliche Adresse kann die Einstellung des Jumperblocks

JP1 abgefragt werden. Dieser kann zum Beispiel für die Identikation

der OPTOOUT-PCIe32STANDARD bei der Nutzung von mehreren Karten

im PC genutzt werden.

2020

wasco®wasco®

8. Programming under Linux®

For using the card under Linux® , an Linux wasco®driver is provided on

the accompanying CD or on our website. It is available in code form and

can be changed and customized by the user at any time.

8.1 Installing the Linux®driver

ToaccessthecardunderLinux®,aspecialdriverisrequiredtobeinstalled.

In this purpose, insert the data medium and copy the folder of the Linux

driver to your system. To install the driver, follow the instructions in the

readme le

8.2 Supported Linux distributions/kernel versions

The wasco®driver has been tested in the following environments:

Ubuntu®18.04.4 LTS (Kernel: 5.3.0)

8.3 Programming of the OPTOOUT-PCIe32 with wasco®driver

The programming of the hardware components of the OPTOOUT-PCIe32

is done by accessing the Memory Mapped I/O addresses, which depend

on the base address assigned by the system‘s BIOS for the OPTOOUT-

PCIe32.

Thefunctionspreadundpwriteareusedfortheaccess.Usingtheprogram-

ming languages C und C/C++, no further external libraries are required.

Examples for the exact access to the OPTOOUT-PCIe32 can be found on

the accompanying CD or on our homepage.

8. Programmierung unter Linux®

Für die Anwendung der Karte unter Linux® wird auf der mitgelieferten CD

oderaufunsererWebseiteeinLinuxwasco®-TreiberzurVerfügunggestellt.

Dieser liegt in Code-Form vor und kann daher auch jederzeit vom Kunden

geändert und angepasst werden.

8.1 Installation des Linux®Treibers

UnterLinux®istesfürdenZugriffaufdieKartenotwendig,einenspeziellen

Treiberzuinstallieren,derdenZugriffaufdieKarteermöglicht.Dafür legen

Sie den Datenträger ein und kopieren den Ordner des Linux-Treibers auf

ihr System. Zur Installation folgen Sie den Angaben im readme-File

8.2 Unterstützte Linux-Distributionen/Kernelversionen

Der wasco®-Treiber wurde in folgenden Umgebungen getestet:

Ubuntu®18.04.4 LTS (Kernel: 5.3.0)

8.3 Programmierung der OPTOOUT-PCIe32 mit wasco®-Treiber

Die Programmierung der Hardwarekomponenten der OPTOOUT-PCIe32

erfolgt durch den Zugriff auf Memory Mapped I/O-Adressen, die sich

abhängig von der vom BIOS des Sytems für die OPTOOUT-PCIe32 ver-

gebenen Basisadresse ergeben.

Der Zugriff ndet über die Funktionen pread und pwrite statt. Dabei

werden unter der Programmiersprache C und C/C++ keine weiteren

externen Libraries benötigt. Beispiele für den genauen Zugriff auf die

OPTOOUT-PCIe32 benden sich auf der beiliegenden CD sowie auf

unserer Homepage.

Table of contents

Other Wasco Computer Hardware manuals

Wasco

Wasco WITIO-PCIe192 STANDARD User manual

Wasco

Wasco OPTORE-PCIe16 STANDARD User manual

Wasco

Wasco OPTORE-PCIe16 STANDARD User manual

Popular Computer Hardware manuals by other brands

Keysight

Keysight W4630 Series installation guide

AXIOMTEK

AXIOMTEK CAPA311 user manual

IEI Technology

IEI Technology WAFER-TGL-U user manual

Alpha Data

Alpha Data FMC-CLINK-MINI user manual

Apricorn

Apricorn EZ Upgrade Upgrade kit

Intel

Intel Xeon Guidelines

Axel

Axel Falcon 15 operating manual

Omniflex

Omniflex Maxiflex P3 installation guide

Panasonic

Panasonic PanaXSeries MN103S65G user manual

Crestron

Crestron DigitalMedia DMC-VID4 Specifications

US Robotics

US Robotics Wireless Ndx PC Card Quick installation guide

SeaLevel

SeaLevel POS+4.PCI user manual

ASRock Industrial

ASRock Industrial SBC-261J Settings guide

WinSystems

WinSystems SBC35-CC405 quick start guide

Siemens

Siemens XMS-SP installation instructions

Shuttle

Shuttle AV18E user manual

National Instruments

National Instruments PXIe-8115 user manual

Aerocool

Aerocool Hexform user manual

Wasco OPTOOUT-PCIe32 STANDARD User manual

Popular Computer Hardware manuals by other brands
