Watts tekmar tekmarNet 2 User manual

© 2014 528_Q - 02/14
1
A Watts Water Technologies Company
1. Location
2.Remove Mounting Base
3. Install Mounting Base
Thermostat
Base
Adaptor
Plate 007
Switch
Box
OR
Thermostat
Base
Wall
Exterior
Wall
Behind
Door
Interior
Wall
5 feet
1.5 m
tekmarNet®2 Thermostat 528
Quick Setup Guide
528
_
Q
02/14
Zoning Replaces: 12/13

© 2014 528_Q - 02/14
2
A Watts Water Technologies Company
4. Wiring
5. Switch Settings
12 34
tN2 Manager, Module
or Wiring Center
tN2 tN2 Slab Sensor 079, or
Outdoor Sensor 070, or
Indoor Sensor 076, 077, 084
1234
tNt 528
528
One Stage Heat
Mmm YYYY Lot # 12345
Meets Class B: Canadian ICES FCC Part 15
1023-02
tN2
1tN2 2
Switch Settings:
For instructions see brochure
Use at least 65°C conductors
ON
Sensor
34
Setback
Scene
Lock
Not used Not used Unlock
Off
Off
No Power
Switch Setting Location
Switch Position Action
1ON SETBACK Allow thermostat to respond to
available schedule. Requires Timer 033.
OFF OFF No setback schedule response.
2ON SCENE Allow thermostat to respond to
scenes. Requires User Switch 479.
OFF OFF No scene response.
3
ON LOCK Locked to ‘User’ access level. Set to
Lock when installation completed.
OFF UNLOCK Unlock to access all settings. Set
to Unlock during installation.
4ON Not used
OFF Not used

© 2014 528_Q - 02/14
3
A Watts Water Technologies Company

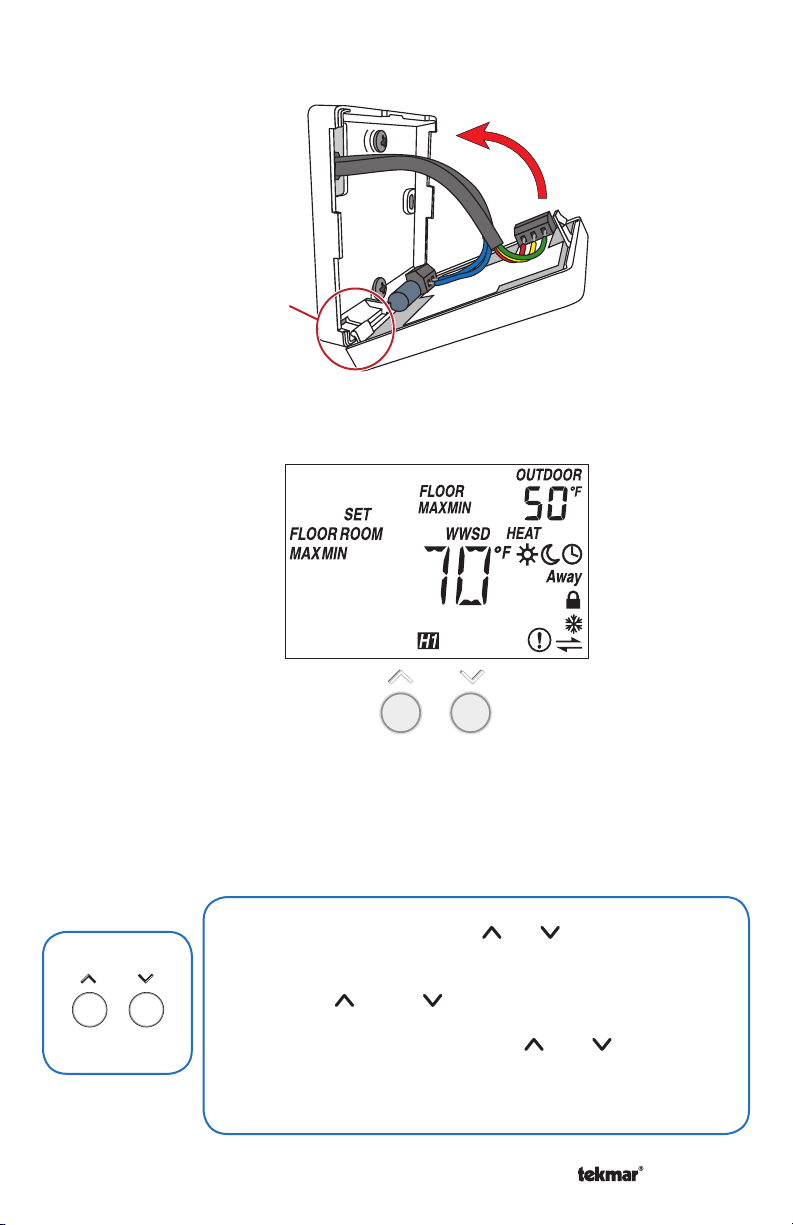

6. Close Thermostat
pivot
tab
8. Critical Settings
The following settings are essential to the successful operation of the system.
Important Note: Set switch setting #3 and tekmarNet
®
system control to Unlock to change
Access level to Installer. Return to Lock setting once installation has been completed.
• Press and hold down both the and buttons for 2 seconds
to change from one step to the next.
• Release both buttons once the step has been reached.
• Press the or the button to change the setting, if
available.
• Press and hold down both the and buttons for 2
seconds to go to the next step, OR
• After 10 seconds of no button activity, the display goes
back to normal operation.
Press
+
Together
7. User Interface

All specifications are subject
to change without notice
4 528_Q - 02/14.
Product design, software and literature are Copyright ©2014 by tekmar Control Systems Ltd.,
A Watts Water Technologies Company. Head Office: 5100 Silver Star Road, Vernon, B.C.
Canada V1B 3K4, 250-545-7749, Fax. [phone]
Web Site : www.tekmarControls.com
For a full list of settings and operational details, please refer to the thermostat
Installation and Operation Manual (528_D) included with compatible
tekmarNet®controls or download the brochure from www.tekmarcontrols.com
8.Critical Settings (Continued)
Display Range Access Description
°F or °C
Default =
°F
Installer
User
TEMPERATURE UNITS
Press the or the button to
change from °F to °C and vice versa.
Set To:
H1
H1
ADJUST
ADJUST
SUPPLY
OFF or
On
Default =
On
Installer
HEAT SUPPLY PUMP
During heating, select whether or not
the system supply pump should turn
on or be off to allow a zone group
pump per manifold.
Available when:
• A reset control is present on the
tekmarNet®system.
Set To:
H1
H1
ADJUST
ADJUST
SUPPLY
OFF or
On
Default =
OFF
Installer
HEAT SUPPLY PUMP DELAY
During heating, select whether or not
the system supply pump should be
delayed by 3 minutes before coming
on (for thermal motor or wax actuator).
Available when:
• A reset control is present on the
tekmarNet®system.
Set To:
On or Off
Default =
On
Installer
ROOM SENSOR
Select whether the built-in air
temperature sensor is on or off.
Available when:
A floor sensor or room sensor is
installed on the auxiliary sensor
input.
Set To:
Off,
Room,
Outdoor,
Floor,
Floor dSP
Installer
AUXILIARY SENSOR
Select the type of auxiliary sensor.
Floor dSP = Show floor sensor reading
in upper number field.
Available when:
Auxiliary sensor automatically
detected.
Set To:

© 2014 528_Q - 02/14
5
Une Entreprise de Watts Water Technologies
1. Emplacement
2.Retirez la base de montage
3. Installez la base de montage
Mur extérieur
Mur intérieur
5 pi.
1,5 m
Commutateur
boîte
OU
Base de
thermostat
Mur
Base de
thermostat
Plaque
adaptrice 007
tekmarNet®2 Thermostat 528
Guide d'installation rapide
528
_
Q
02/14
Zonage Remplace: 12/13
Derrière
porte

© 2014 528_Q - 02/14
6
Une Entreprise de Watts Water Technologies

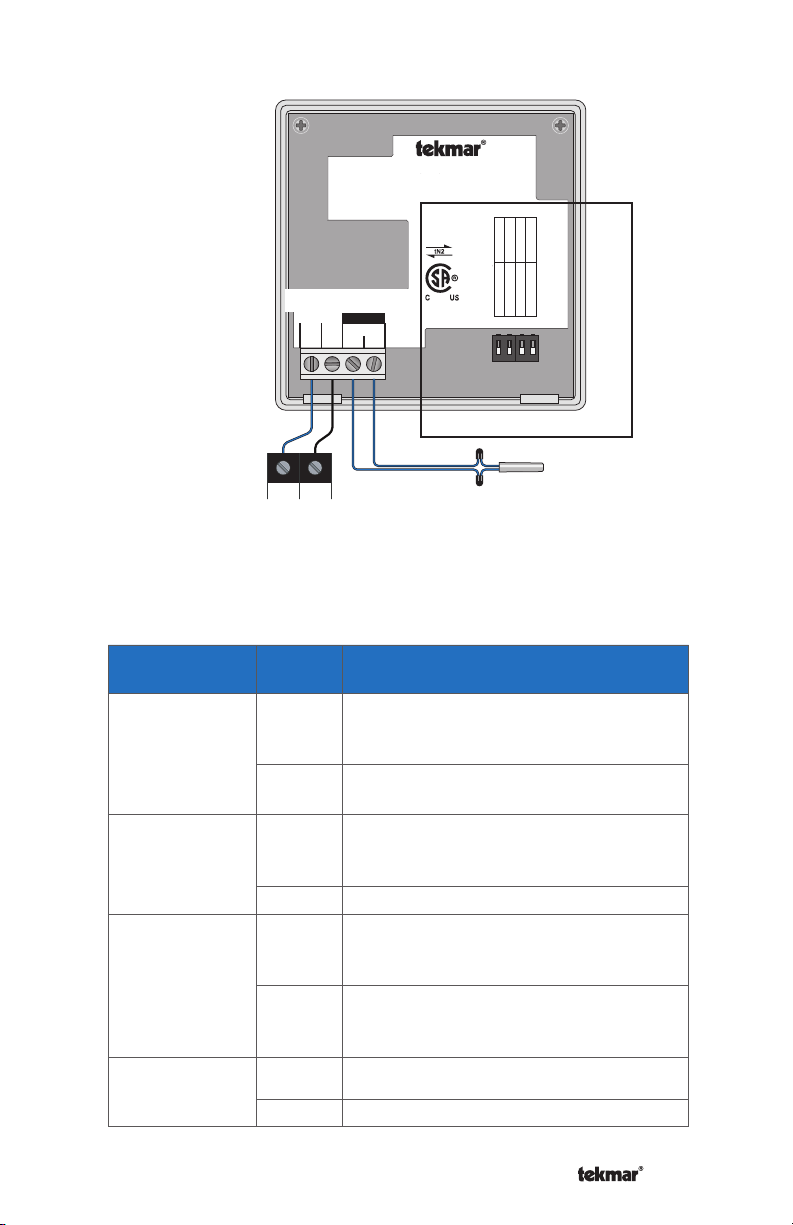

4. Filage
5. Réglages des commutateurs
12 34
tN2 Manager, Module
or Wiring Center
tN2 tN2 Slab Sensor 079, or
Outdoor Sensor 070, or
Indoor Sensor 076, 077, 084
1234
tNt 528
528
One Stage Heat
Mmm YYYY Lot # 12345
Meets Class B: Canadian ICES FCC Part 15
1023-02
tN2
1tN2 2
Switch Settings:
For instructions see brochure
Use at least 65°C conductors
ON
Sensor
34
Setback
Scene
Lock
Not used Not used Unlock
Off
Off
No Power
Commutateur réglage emplacement
Commutateur Position Action
1
ON SETBACK permettre au thermostat de répondre au calendrier disponible.
Nécessite Minuterie 033.
OFF OFF aucune réponse de calendrier de
marge de recul.
2ON SCÈNE permettre au thermostat de
répondre à des scènes. Nécessite un
changement d'utilisateur 479.
OFF OFF pas de réponse de la scène.
3
ON VERROUILLAGE verrouillé au niveau d'accès ‘Utilisateur’. Réglé sur Verrouillage
lorsque l'installation est terminée.
OFF DÉVERROUILLAGE déverrouiller pour accéder à tous les réglages. Réglez pour
Déverrouiller lors de l'installation.
4ON Non utilisé
OFF Non utilisé
Un seul niveau de chaleur
tN2 contrôle
des zones
Pour les instructions, voir brochure
Utiliser les conducteurs d’au moins 65°C
Réglage des commutateurs:
Capteur en plaque 079, ou
Capteur extérieur 070, ou
Capteur intérieur 076, 077, 084

© 2014 528_Q - 02/14
7
Une Entreprise de Watts Water Technologies

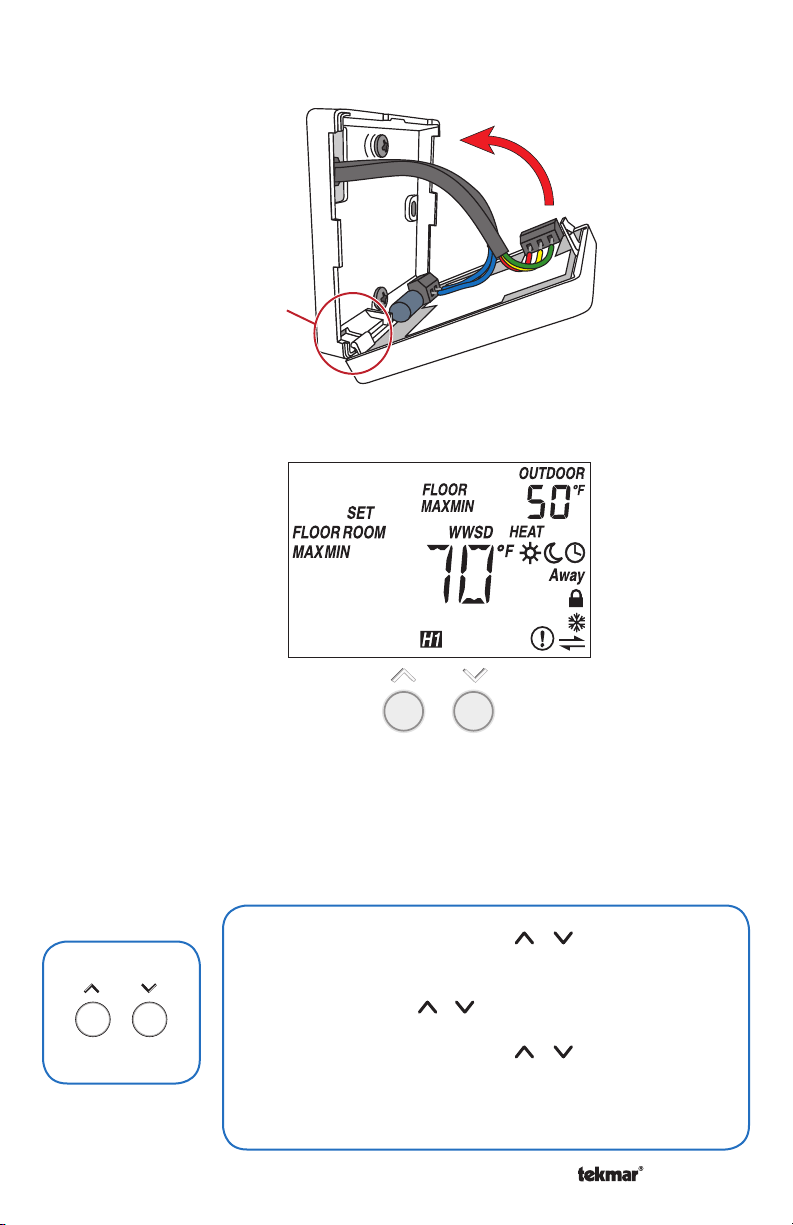

6. Fermer Thermostat
pivot
onglet
8. Paramètres critiques
Les paramètres suivants sont essentiels au bon fonctionnement du système.
Remarque Important: Régler le paramètre du Commutateur #3 et le système de
contrôle tekmarNet
®
pour débloquer le niveau d'accès à installateur. Retour pour
Verrouiller réglage, une fois l'installation terminée.
• Appuyez et maintenez les deux boutons et pendant 2
secondes pour passer d’une étape à l’autre.
• Relâchez les deux boutons, une fois que l’étape a été atteinte.
• Appuyez sur le bouton ou pour changer le réglage, si
disponible.
• Appuyez et maintenez les deux boutons et pour 2
secondes pour passer à l’étape suivante, OU
• Après 10 secondes d’inactivité, l’écran revient à un
fonctionnement normal.
Appuyez
+
Ensemble
7. Interface d’utilisateur

Toutes sp é cifications sont sujettes à changements
sans préavis. Imprim
é au Canada.
8 528_Q - 02/14.
Conception de produit, logiciel et littérature sont des droits réservés ©2014 par tekmar Control Systems
Ltd., Une Entreprise de Watts Water Technologies. Bureau Principal: 5100 Silver Star Road, Vernon,
B.C. Canada V1B 3K4, 250-545-7749, T é l é c: 250-545-0650 Site Web : www.tekmarControls.com
Afficher Gamme Accès Description
°F ou °C
Par défaut = °F
Installateur
Utilisateur
UNITÉS DE TEMPÉRATURE
Appuyez sur la touche ou pour
basculer du °F au °C et vice versa.
Réglez à:
H1
H1
ADJUST
ADJUST
SUPPLY
OFF ou On
Par défaut = On
Installateur
LA POMPE D’ALIMENTATION EN
CHALEUR
Au cours du chauffage, sélectionner si
oui ou non la pompe d'alimentation du
système doit être allumée ou non pour
permettre une pompe du groupe de
zone par collecteur.
Disponible quand:
• Une réinitialiser le contrôle est
présente sur le système tekmarNet®.
Réglez à:
H1
H1
ADJUST
ADJUST
SUPPLY
OFF ou On
Par défaut = OFF
Installateur
RETARD DE LA POMPE
D’ALIMENTATION EN CHALEUR
Au cours du chauffage, sélectionner
si oui ou non la pompe d'alimentation
du système doit être retardée de 3
minutes avant de démarrer (pour
moteur thermique ou actuateur a cire).
Disponible quand:
• Une réinitialiser le contrôle est
présente sur le système tekmarNet®.
Réglez à:
On ou Off
Par défaut = On
Installateur
CAPTEUR DE CHAMBRE
Sélectionnez si le capteur de
température de l'air intégré est allumé
ou éteint.
Disponible quand:
• Un capteur de la sonde de sol ou
d'ambiance est installé sur l'entrée
du capteur auxiliaire.
Réglez à:
Off, la chambre,
l'extérieur, Sol, Sol
dSP
Installateur
CAPTEUR AUXILIAIRE
Sélectionnez le type de capteur
auxiliaire.
dSP étage = Afficher le capteur sol
en lisant dans le champ du numéro
supérieur.
Disponible quand:
• Capteur auxiliaire détecté
automatiquement.
Réglez à:
Pour une liste complète des paramètres et les détails opérationnels, s’il vous
plaît se référer à l’installation du thermostat et mode d’emploi (528_D) inclus
avec les compatible tekmarNet®contrôles ou télécharger la brochure depuis
www.tekmarcontrols.com
8. Paramètres critiques (suite)

© 2014 528_Q - 02/14
9
Una Compañía de Watts Water Technologies
1. Ubicación
2.Quite la base de montaje
3. Instalación de la base de montaje
Base del
termostato
Placa
adaptadora 007
Caja de
interruptor
O
Base del
termostato
Pared
Pared
exterior
Pared
interior
5 pies
1,5 m
tekmarNet®2 Thermostat 528
Guía de instalación rápida
528
_
Q
02/14
División en
zonas Remplazado por: 12/13
Detrás
de la puerta

© 2014 528_Q - 02/14
10
Una Compañía de Watts Water Technologies

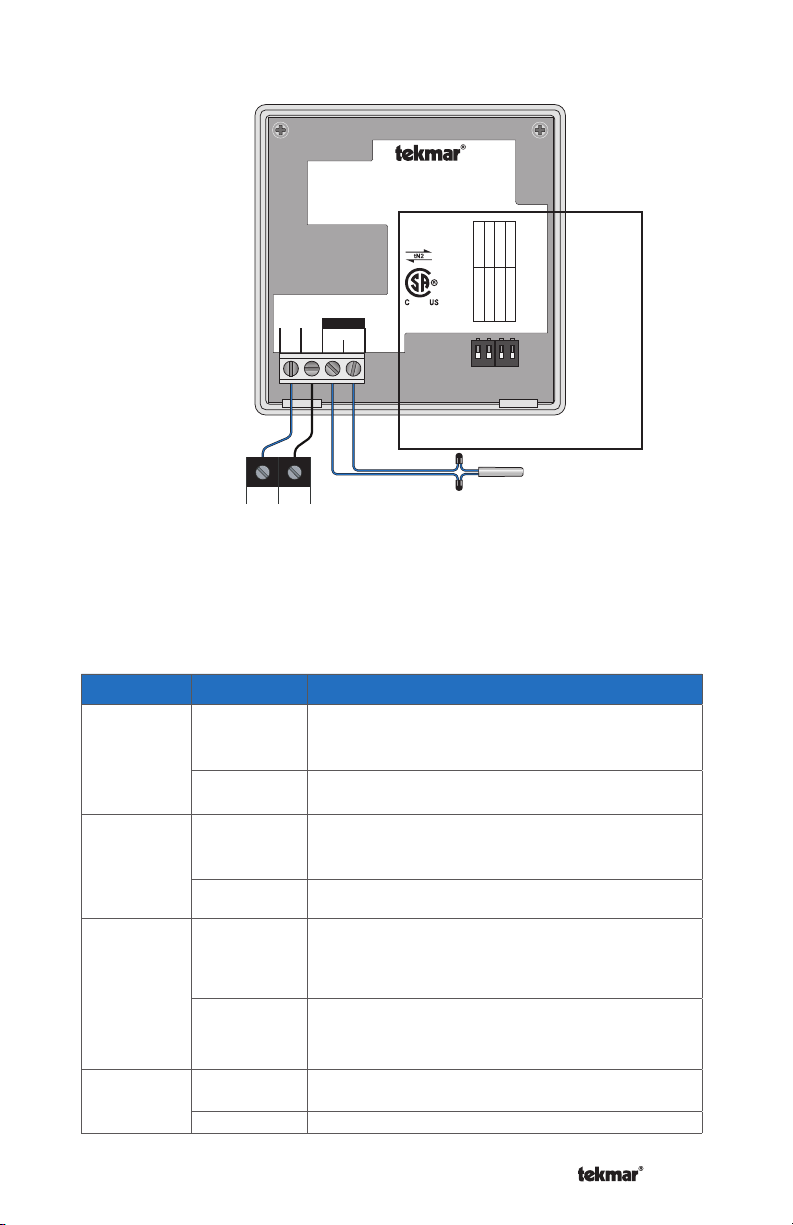

4. Cableado
5. Ajustes del interruptor
Interruptor Posición Acción
1ON REPROGRAMACIÓN permite que el termostato
funcione en un programa disponible. Se requiere
el TIMER 033.
OFF APAGADO no permite el uso de la
reprogramaciones.
2ON ESCENAS permite que el termostato se ajuste
a la escena. Se requiere el interruptor para
usuarios 479 (User Switch 479).
OFF APAGADO no cambia según la escena.
3
ON BLOQUEADO se encuentra bloqueado para el nivel de acceso “Usuario”. Bloquee el acceso
luego de que la instalación esté completa.
OFF DESBLOQUEAR desbloquee para acceder a todos los ajustes. Desbloquee el acceso durante
la instalación.
4ON No se utiliza.
OFF No se utiliza.
12 34
tN2 Manager, Module
or Wiring Center
tN2 tN2 Slab Sensor 079, or
Outdoor Sensor 070, or
Indoor Sensor 076, 077, 084
1234
tNt 528
528
One Stage Heat
Mmm YYYY Lot # 12345
Meets Class B: Canadian ICES FCC Part 15
1023-02
tN2
1tN2 2
Switch Settings:
For instructions see brochure
Use at least 65°C conductors
ON
Sensor
34
Setback
Scene
Lock
Not used Not used Unlock
Off
Off
No Power
Ubicación del interruptor
Calefacción de una etapa
Sensor de piso 079 o
Sensor de exterior 070, o
Sensor de Interior 076, 077, 084
tN2 control de zones
Para las instrucciones vea el folleto instructivo.
Utilice conductores que soporten como
mínimo 65°C
Ajustes del interruptor :

© 2014 528_Q - 02/14
11
Una Compañía de Watts Water Technologies
6. Cierre el termostato
Pestaña
móvil
8. Ajustes críticos
Las siguientes configuraciones son esenciales para que el sistema trabaje de manera correcta.
Aviso Importante: Durante la instalación, cambie las opciones del interruptor número 3 y del
Sistema de control de tekmarNet®a Desbloquear (opción Unlock) para cambiar el nivel de acceso
a instalador. Cámbielo nuevamente a Bloquear (opción Lock) luego de finalizar la instalación.
• Mantenga apretados los botones y por 2 segundos para
cambiar de una opción a la siguiente.
• Suelte ambos botones una vez que encuentre la opción deseada.
• Presione los botones o para cambiar de ajuste, en caso de
que esté disponible la opción.
• Mantenga apretados los botones y por 2 segundos para
pasar a la siguiente opción O
• Luego de 10 segundos de inactividad, la pantalla volverá a
funcionar regularmente.
Apretar
+
al mismo tiempo
7. Interfaz del usuario

Todas las especificaciones pueden cambiar
sin previo aviso. 12 528_Q - 02/14.
El diseño del producto, software y la literatura poseen derechos reservados ©2014 a nombre de tekmar
Control Systems Ltd., Una Compañía de Watts Water Technologies Oficina Principal: 5100 Silver Star Road,
Vernon, B.C. Canadá V1B 3K4, 250-545-7749, Fax. [phone] Sitio web: www.tekmarControls.com
Para una lista completa de ajustes y detalles funcionales, por favor diríjase al Manual de
instalación y manejo del termostato (528_D) incluido en los controles compatibles tekmarNet®
o descargue el folleto informativo en www.tekmarcontrols.com
8. Ajustes críticos (continuación)
Pantalla Rango Acceso Descripción
°F o °C
Predeterminado
= °F
Instalador
Usuario
UNIDAD DE MEDIDA
Presione los botones o para cambiar
de °F a °C y vice versa.
Fijar en:
H1
H1
ADJUST
ADJUST
SUPPLY
OFF o ON
Predeterminado
= ON
Instalador
BOMBA DE SUMINISTRO DE
CALEFACCIÓN
Durante la utilización de la calefacción,
seleccione si quiere que la bomba de suministro
del sistema se prenda o no y que de esta
forma haya una bomba de grupo por zona en
cada colector.
Disponible si:
El sistema tekmarNet
®
tiene un control de
reinicio.
Fijar en:
H1
H1
ADJUST
ADJUST
SUPPLY
OFF o ON
Predeterminado
= OFF
Instalador
RETARDO EN LA BOMBA DE SUMINISTRO
DE CALEFACCIÓN
Durante la utilización de la calefacción,
seleccione si se debe posponer por 3 minutos
el encendido de la bomba de suministro del
sistema (para motores térmicos o propulsores
eléctricos de cera).
Disponible si:
El sistema tekmarNet
®
tiene un control de
reinicio.
Fijar en:
ON o OFF
Predeterminado
= ON
Instalador
SENSOR AMBIENTE
Prenda o apague el sensor integrado de la
temperatura del aire en el ambiente.
Disponible si:
Se ha instalado un sensor de piso o sensor
de ambiente en la entrada complementaria
de sensores.
Fijar en:
OFF, Ambiente,
Exterior, Piso,
Piso dSP
Instalador
SENSOR AUXILIAR
Seleccione el tipo de sensor auxiliar.
Floor dSP (Piso dSP) = Muestra las lecturas
del sensor de piso en el campo numérico
superior.
Disponible si:
Se detecta automáticamente un sensor auxiliar.
Fijar en:
