Weber PERFORMER 22 1?2 inch User manual

PERFORMER® ORiginal
CHaRCOal gRill
221⁄2inch
(57 cm)
Read owner’s guide before using the barbecue.
54781 EU 080812
Lisez le guide d'utilisation avant d'utiliser le barbecue.
Lesen Sie das Benutzerhandbuch, bevor Sie den Grill verwenden.

2
Performer Original EU 22 1/2 (57cm) 051512
1
2
3
4
5
6
5
7
8
9
10
11
12
13
14
15
16
20
18
25
26
27
28
23
24
21
22
19
17

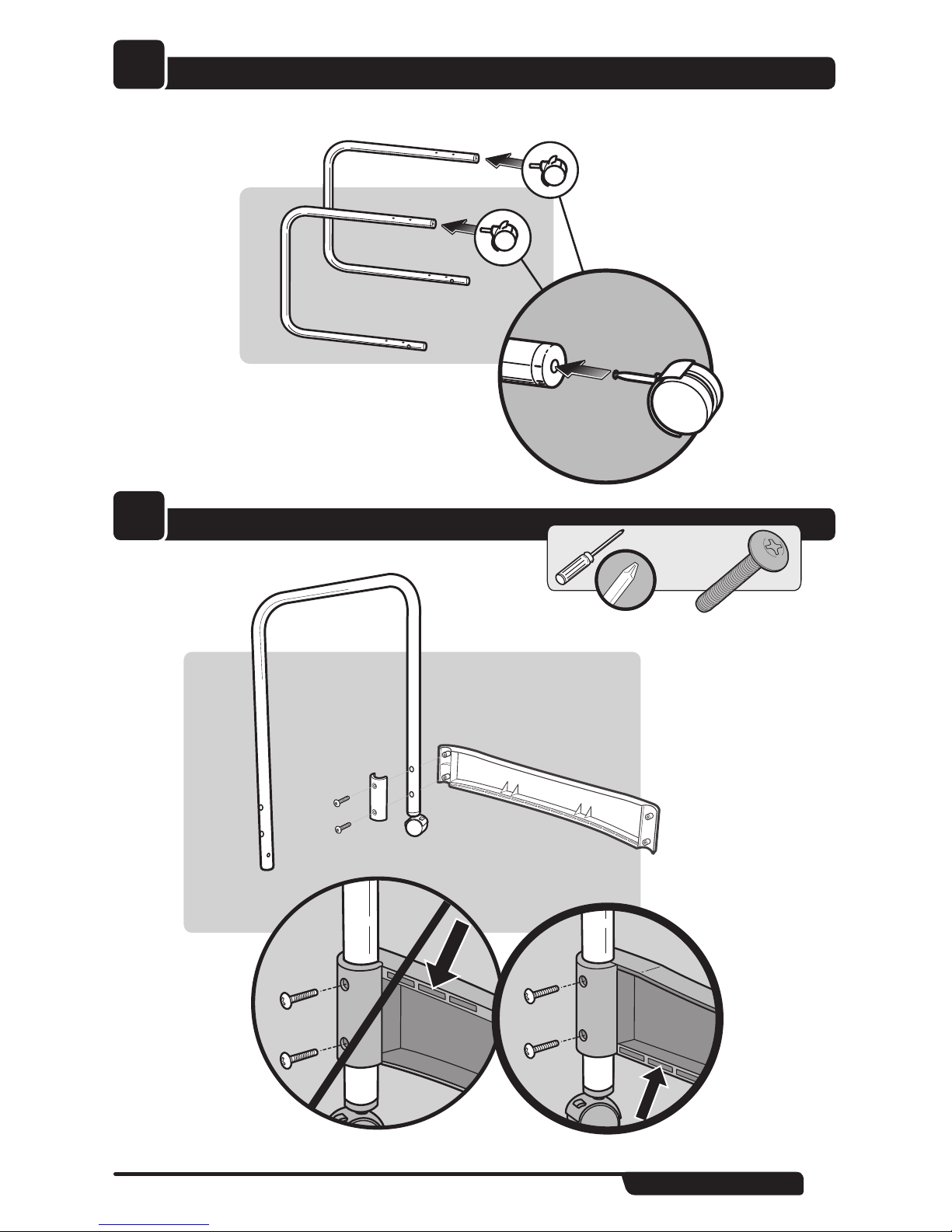

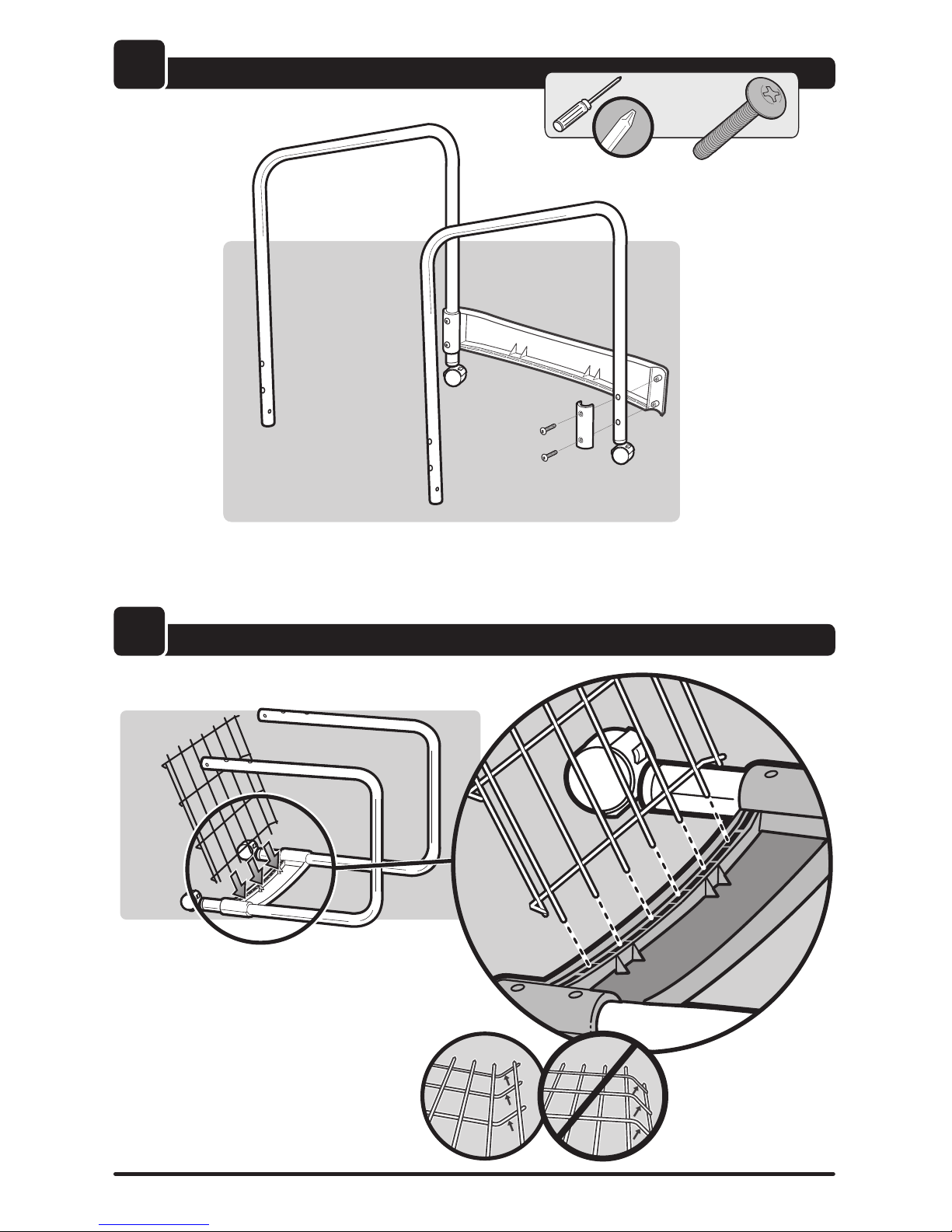

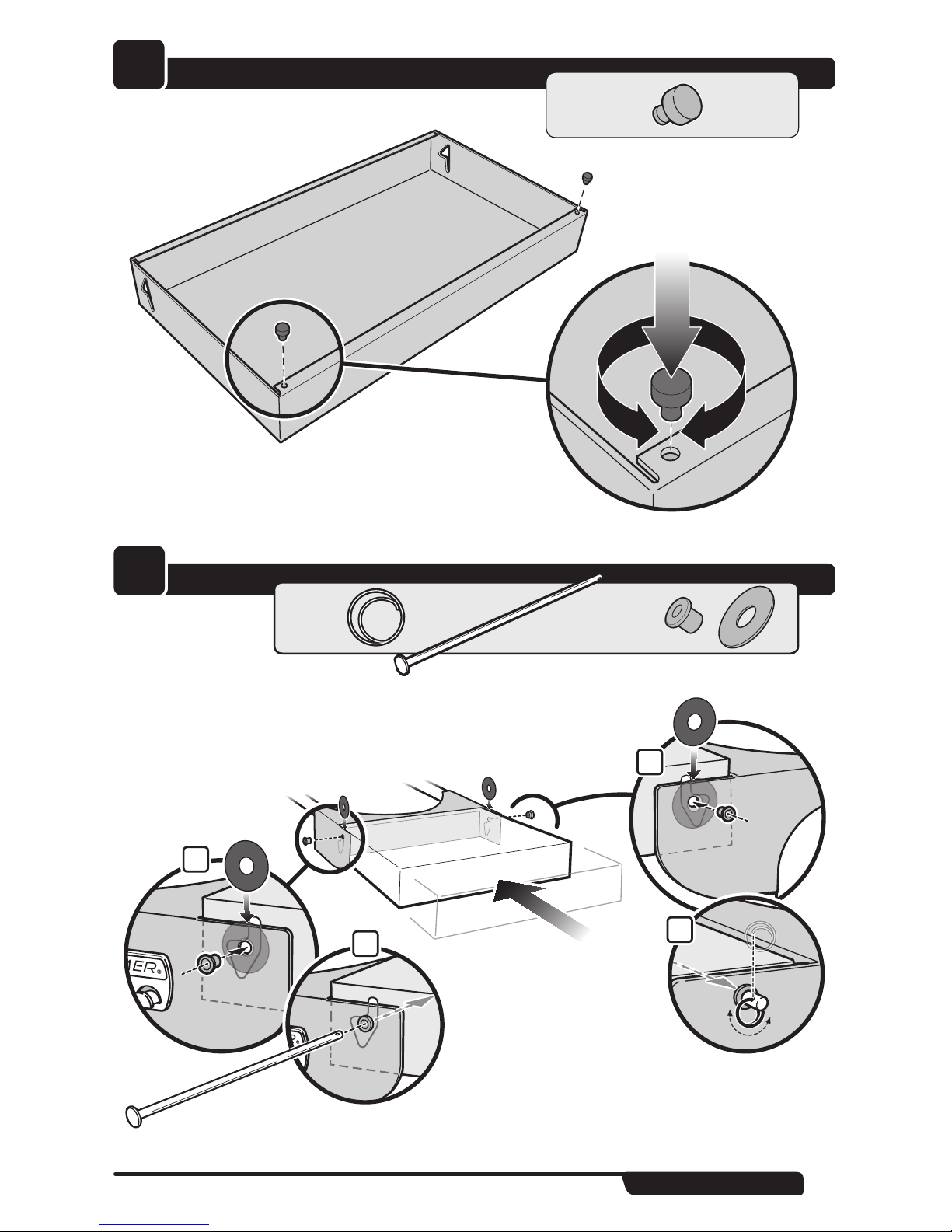

EXPLODED VIEW, VUE ÉCLATÉE, EXPLOSIONSDARSTELLUNG

www.wEbER.COM®3
EXPLODED VIEW LIST,
1. Lid Handle Assembly
2. Lid
3. Hinged Cooking Grate
4. Charcoal Grate

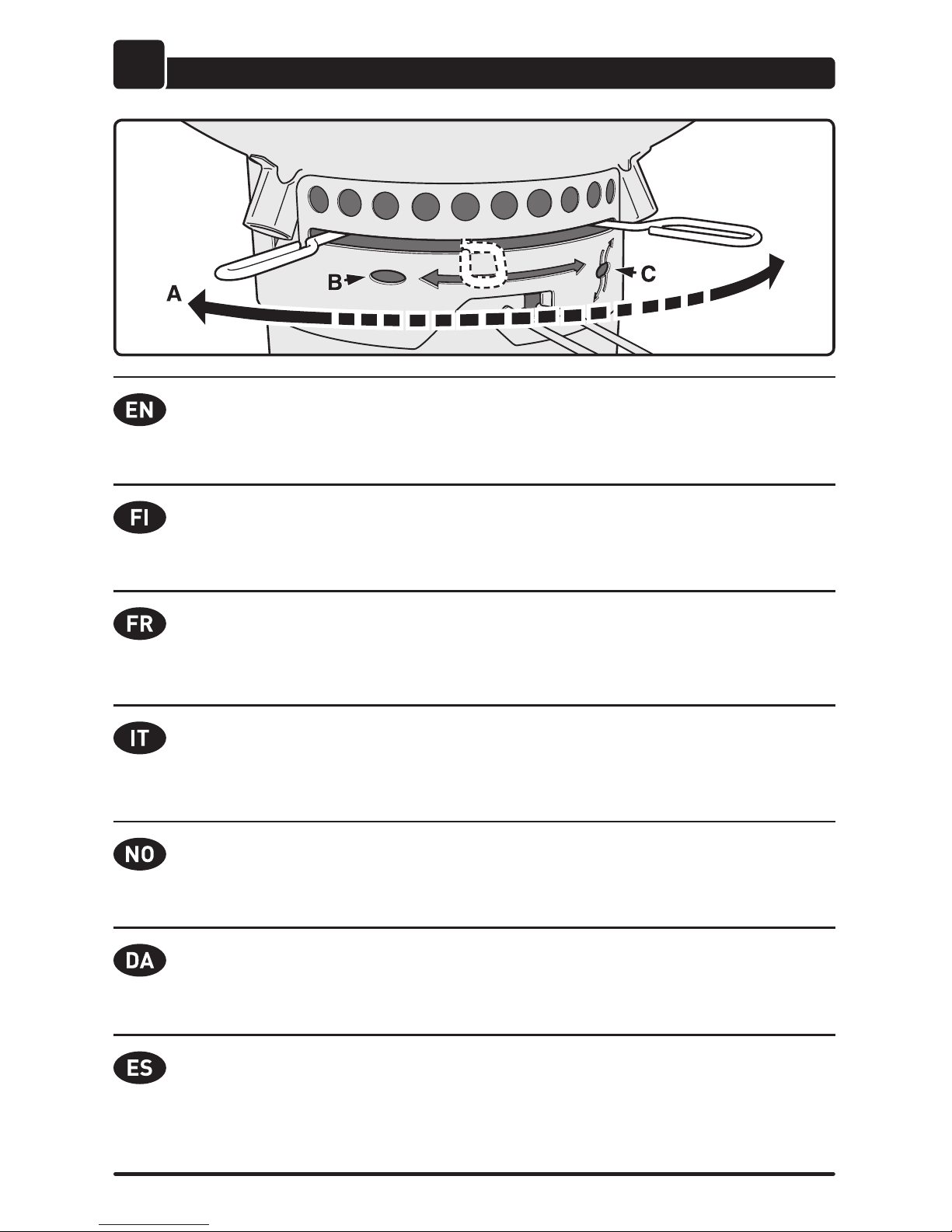

5. One-Touch™ Cleaning System
6. Lid Holder & Lower Support Assembly
7. Ash Catcher Ring
8. Ash Catcher Handle
9. High-Capacity Ash Catcher
10. Axle
11. Leg Frame Bracket
12. Wheel
13. Hub Cap
14. Wheel Cover
15. Leg Frame Bracket Clamp
16. Bottom Rack
1 7. Lid Damper Assembly
18. Thermometer Assembly
19. Charcoal Rails
20. Bowl
21. Fold-Down Assembly
22. Fold-Down Table
23. Tool Holder
24. Leg Frame
25. Caster Insert
26. Locking Caster
2 7. Charcoal Cup
28. Disposable Drip Pan
LISTE DES PIÈCES DE LA VUE ÉCLATÉE,
Poignée du couvercle
Couvercle
Grille de cuisson articulée
Grille foyère
Aération One-Touch®
Guide-couvercle et support inférieur
Support de cendrier
Poignée de cendrier
Cendrier
Axe de roues
Barre transversale de châssis
Roue
Fixation de roue
Cache-roue
Bride de barre transversale
Étagère grillagée
Clapet ventilation couvercle
Thermomètre
Rails à charbon
Cuve
Ensemble rabattable vers le bas
Tablette latérale rabattable vers le bas
Porte-accessoires
Châssis en U
Supports de roulette
Roulette à frein
Doseur à Charbon de Bois
Barquette jetable en aluminium
LISTE ZUR EXPLOSIONSDARSTELLUNG
Deckelgriff
Deckel
Klapp-Grillrost
Holzkohlerost
One-Touch™-Reinigungssystem
Deckelhalter und Führung
Haltering für Aschetopf
Griff für Aschetopf
Aschetopf mit großem Fassungsvermögen
Achse
Rahmenstabilisierungsstrebe
Rad
Befestigungskappe Rad
Radkappe
Befestigung für Seitenstrebe
Ablagegitter
Deckellüfter
Thermometer
Holzkohlehalter
Kessel
Umklappgruppe
Umklappbare Ablage
Besteckhaken
Rahmen
Rolleneinsatz
Rolle
Brikett-Portionierer
Herausnehmbare Fettauffangtrichter
