weBoost Drive 3G-Flex 470013 User manual

®
TM
Cellular Signal Booster
460101
Need help? www.WilsonElectronics.com Tech Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
ENGLISH FRANÇAIS
TM
Cellular Signal Booster
460101
Need help? www.WilsonElectronics.com Tech Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
ENGLISH FRANÇAIS
3301 East Deseret Drive, St. George, UT 84790
web: www.weboost.com email: [email protected]
phone: [phone] local: 435-673-5021 fax: [phone]
NOT AFFILIATED WITH WILSON ANTENNA
THE SIGNAL BOOSTER UNIT IS DESIGNED FOR USE IN AN INDOOR, TEMPERATURE-CONTROLLED
ENVIRONMENT (LESS THAN 150 DEGREES FAHRENHEIT). IT IS NOT INTENDED FOR USE IN ATTICS
OR SIMILAR LOCATIONS SUBJECT TO TEMPERATURES IN EXCESS OF 150°F.
IT IS VERY IMPORTANT TO POWER YOUR SIGNAL BOOSTER USING A SURGE PROTECTED AC
POWER STRIP WITH AT LEAST A 1000 JOULE RATING. FAILURE TO DO THIS WILL VOID YOUR
WARRANTY IN THE EVENT OF A POWER SURGE OR LIGHTNING STRIKE.
L’AMPLIFICATEUR DE SIGNAL EST CONÇU POUR UN ENVIRONNEMENT INTÉRIEUR
ÀTEMPÉRATURE CONTROLÉE (MOINS DE 150 DEGRÉS FAHRENHEIT). IL N’EST PAS CONÇU POUR
UNE UTLISATION DANS UN GRENIER OU TOUT AUTRE EMPLACEMENT SIMILAIRE SUJET À DES
TEMPÉRATURES DE PLUS DE 150°F.
IL EST TRÈS IMPORTANT DE BRANCHER VOTRE AMPLIFICATEUR À L’AIDE D’UNE MULTIPRISE C.A.
PROTÉGÉE CONTRE LES SURTENSIONS D’AU MOINS 1000 JOULES. SI VOUS NE RESPECTEZ PAS
CETTE INSTRUCTION, VOTRE GARANTIE EST ANNULÉE DANS LE CAS D’UNE SURTENSION OU
D’UN COUP DE FOUDRE.
Drive 3G-FLEX
Antenna Window Mount
Antenne Montage sur vitre
For more information refer to full Install Guide at:
Pour plus de détails, reportez-vous au Guide d’installation disponible à:
www.weboost.com/us/installguide/drive3G-FLEX
Drive 3G-FLEX™
Quick Install Guide
Guide d’Installation Rapide
English / French
Drive 3G-S Signal Booster
Amplicateur de signal Drive 3G-FLEX
Mini-Mag Mount Antenna
Mini antenne magnétique
AC/DC Power Supply & USB Cable
Bloc d’alimentation C.A. C.C. et câble USB
Dash Mounting Bracket
Support de montage pour tableau de bord
Package Contents Contenu de l’emballage
Your cell phone is an essential part of your life. weBoost is here to ensure you have
seamless connections on all your cellular devices.
The Drive 3G-FLEX cellular signal booster is a effective solution to all those times you
have lost a call while driving your vehicle due to a weak cell signal. Installation is simple
and can be completed with minimal tools.
Votre téléphone portable occupe une place essentielle dans votre vie. weBoost est là
pour assurer des connexions sans faille sur tous vos dispositifs cellulaires.
L’amplicateur de signal cellulaire Drive 3G-FLEX constitue une solution efcace qui
permet d’éviter les coupures d’appel lorsque vous conduisez votre véhicule et que le
signal est faible. L’installation est simple et peut être effectuée avec un minimum d’outils.

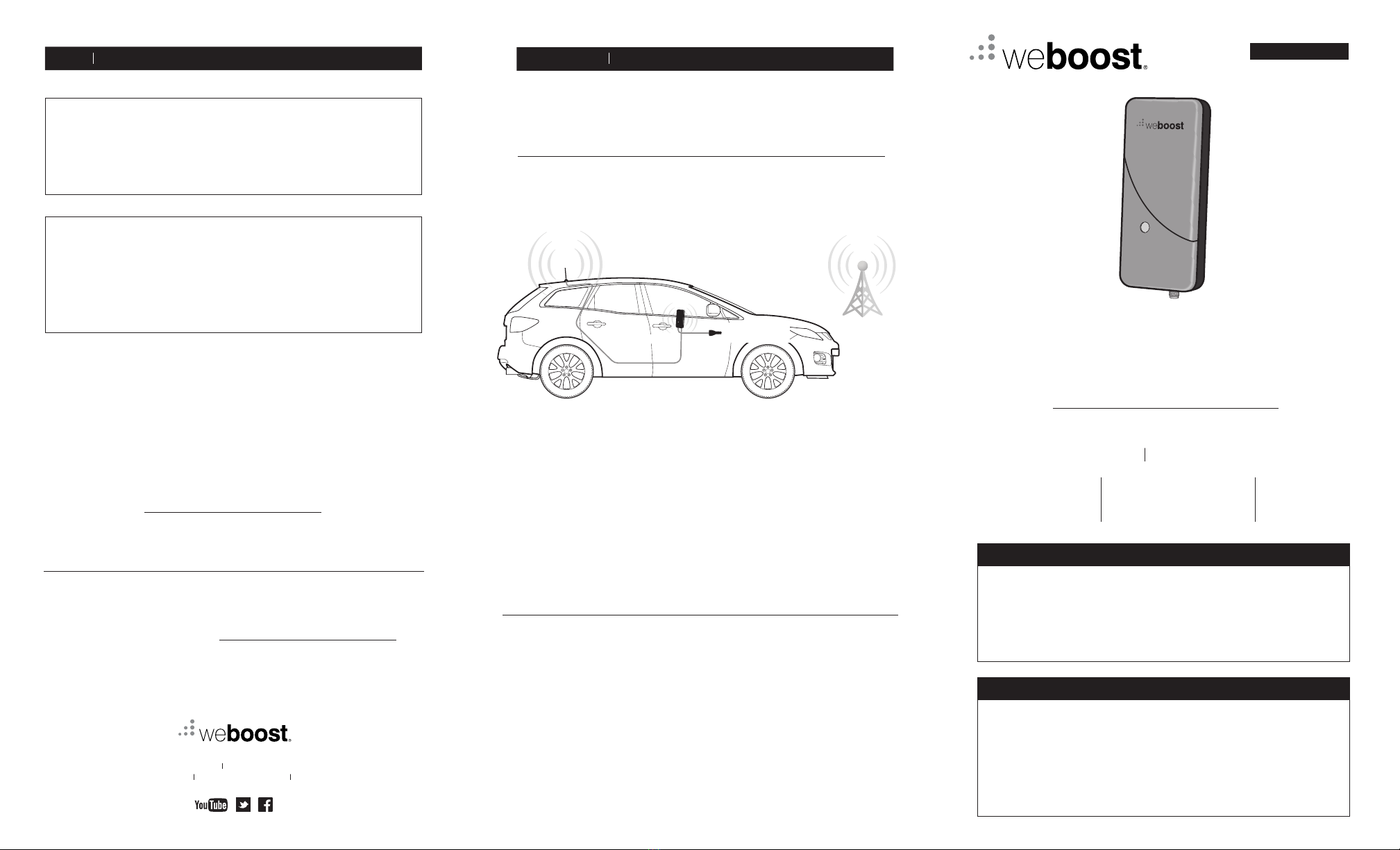

How It Works Fonctionnement
Outside Antenna
Antenne extérieure Signal Received and
Transmitted
Signal transmis
et reçu
Power Supply
Bloc d’alimentation
NEED ASSISTANCE? WE CAN HELP!
Contact our U.S.- BASED CUSTOMER SUPPORT:
■ Contact our U.S.-based customer support team at 1-866-294-1660 or email at
[email protected]
■ Go online for how to resolve the most common issues at
www.weboost.com/us/customersupport
■ Find a weBoost Installer on our web site at www.weboost.installernet.com
Installation is simple, but we’re here to make it even easier.
VOUS AVEZ BESOIN D’AIDE?
NOUS SOMMES LÀ POUR VOUS AIDER!
Contactez notre SERVICE DE SOUTIEN TECHNIQUE SITUÉ
AUX ÉTATS-UNIS:
■ Contactez notre service de soutien technique situé aux États-Unis en appelant le numéro
gratuit 1-866-294-1660 ou en envoyant un email à [email protected]
■ Visitez le site web de weBoost pour savoir comment résoudre les problèmes les plus
courants: www.weboost.com/us/customersupport
■ Trouvez un installateur weBoost certié sur notre site web à
www.weboost.installernet.com
L’installation est simple, et nous sommes disponibles pour qu’elle soit encore plus simple.
Product Registration
Thank you for purchasing this weBoost product. Please take time to register your new
product at our website: www.weboost.com/us/productregistration
Registering is quick and easy, it only takes 2-3 minutes to complete. Your information is
secure, we don’t share or sell your information to other third parties.
Enregistrement du produit
Merci d’avoir acheté ce produit weBoost. Veuillez prendre le temps d’enregistrer
votre nouveau produit sur notre site web: www.weboost.com/us/productregistration
L’enregistrement est rapide et facile, et ne prend que 2 à 3 minutes. Vos informations sont
protégées, nous ne les partageons ni ne les vendons à des tiers.
IC ID: 4726A-460013
Note Remarque::
This is a CONSUMER device.
BEFORE USE, you MUST REGISTER THIS DEVICE with your wireless provider and have your
provider’s consent. Most wireless providers consent to the use of signal boosters. Some providers
may not consent to the use of this device on their network. If you are unsure, contact your provider.
In Canada, BEFORE USE you must meet all requirements set out in ISED CPC-2-1-05. You MUST
operate this device with approved antennas and cables as specied by the manufacturer. Antennas
MUST be installed at least 20 cm (8 inches) from (i.e., MUST NOT be installed within 20 cm of) any
person. You MUST cease operating this device immediately if requested by the FCC (or ISED in
Canada) or licensed wireless service provider. WARNING. E911 location information may not be
provided or may be inaccurate for calls served by using this device.
Ceci est un dispositif GRAND PUBLIC.
AVANT DE L’UTILISER, vous DEVEZ ENREGISTRER CE DISPOSITIF auprès de votre fournisseur
de services cellulaires et obtenir son consentement. La plupart des fournisseurs de services
cellulaires autorisent l’utilisation d’amplicateurs de signal. Il se peut que certains fournisseurs
n’autorisent pas l’utilisation de ce dispositif sur leur réseau. Si vous n’êtes pas sûr, contactez-le. Au
Canada, AVANT DE L’UTILISER vous devez répondre à toutes les exigences ISED CPC-2-1-05.
Vous DEVEZ utiliser ce dispositif avec les antennes et les câbles autorisés, tel que le spécie le
fabricant. Les antennes DOIVENT être installées à au moins 20 cm (8 po) (NE DOIVENT PAS
être installées à moins de 20 cm) de toute personne avoisinante. Vous DEVEZ arrêter cet appareil
immédiatement à la demande de la FCC (ISED au Canada ) ou de tout fournisseur de services
cellulaires autorisé. AVERTISSEMENT: Il se peut que les informations relatives à la localisation E911
ne soient pas disponibles ou soient inexactes pour les appels qui utilisent cet appareil.
GDE000060_Rev01_12.29.17

Connect the cable from the Mini-Mag Mount Antenna to the port labeled
“Antenna” on the Drive 3G-FLEX.
Connectez le câble de la mini antenne magnétique au port étiqueté «Antenne»
(«Antenna») sur l’amplicateur Drive 3G-FLEX.
Drive 3G-FLEX
Drive 3G-FLEX
Connect the power cable to the mini-USB port on the bottom of the Drive
3G-FLEX.
Connectez le cordon d’alimentation au mini port USB situé sous l’amplicateur
Drive 3G-FLEX.
Mini-Mag
Antenna
Mini antenne
magnétique
■Near the center of the vehicle’s roof.
■At least 12 inches from any other
antennas.
■Free of obstructions.
■At least 6 inches from any windows
(including sunroofs).
■Près du centre du toit du véhicule.
■À au moins 30 cm (12 po) de toute
antenne.
■Libre de toute obstruction.
■À au moins 15 cm (6 po) de toute fenêtre
(y compris les toits ouvrants).
Select a location on top of the vehicle to
mount the Mini-Mag Mount Antenna that is:
Installez l’antenne extérieure. Choisissez un
emplacement sur le toit du véhicule:
1Outside Antenna Installation
Installation de l’antenne extérieure
Run the Outside Antenna cable into the car. The cable is strong enough
that it may be shut in most vehicle doors without damaging the cable. For a
cleaner look, carefully pull down the door seal, run the cable under the seal,
and push the seal back into place. This method reduces wear on the cable
as the door opens and closes.
Acheminez le câble de l’antenne extérieure dans le véhicule. Le câble
est sufsamment robuste pour pouvoir fermer la porte du véhicule sans
l’endommager. Pour une installation plus professionnelle, tirez doucement le
joint d’étanchéité de la porte vers le bas, faites-le passer sous le joint, puis
remettez-le en place. Cela empêchera l’usure constante du câble occasionnée
par l’ouverture et la fermeture de la porte.
2Running Antenna Cable
Acheminez le câble 3Connect Cable to Drive 3G-FLEX
Connectez les câble d’alimentation à l’amplicateur Drive 3G-FLEX
4Connect Power Supply to Drive 3G-FLEX
Connectez les câbles d’alimentation à l’amplicateur Drive 3G-FLEX
Plug the power adapter into vehicle’s
12V DC power supply. If your Drive
3G-FLEX is working correctly, the light
will be green.
NOTE: If lights are not green on your
weBoost booster, please refer to the full
install guide online or contact customer
support at 1-866-294-1660 or email at
[email protected].
Branchez l’adaptateur d’alimentation
dans la source d’alimentation 12 V C.C
de votre véhicule. Si votre amplicateur
Drive 3G-FLEX fonctionne correctement,
le voyant est vert.
REMARQUE: Si les voyants ne sont pas verts sur votre amplicateur weBoost,
reportez-vous au guide d’installation complet en ligne ou contactez le service de
Soutien technique au 1-866-294-1660 ou par email à [email protected].
Connect to Vehicle Power Supply
Branchez-le à la source d’alimentation du véhicule
5
DC Power Adapter
Adaptateur
d’alimentation C.C.
Vehicle’s Power Supply
Source d’alimentation
du véhicule
Clean the area where the bracket is to be mounted with the alcohol wipe
included. Allow the area to dry. Peel the backing to expose the adhesive and
press the bracket onto the desired location on the dashboard. Attach the Drive
3G-FLEX by aligning the rectangular hole on the back with the tab on Mounting
Bracket pushing downward.
Nettoyez la surface de montage du support avec le tampon d’alcool fourni.
Attendez qu’elle sèche. Décollez la pellicule de protection de l’adhésif
et pressez le support sur l’emplacement voulu sur le tableau de bord.
Attachez l’amplicateur Drive 3G-FLEX en faisant glisser vers le bas la fente
rectangulaire située à l’arrière pour la xer sur l’onglet du support de montage.
Mount Dash Bracket (optional).
Support de montage sur tableau de bord (optionnel).
6
Dash Mount Bracket
Support de montage
pour tableau de bord
