Weka 593.4050.20 Series Operating instructions

MONTAGE-, GEBRAUCHS- UND
WARTUNGSANLEITUNG
GB ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS SWIMMING POOL
FR NOTICE DE MONTAGE, D'UTILISATION ET D'ENTRETIEN PISCINE
IT ISTRUZIONI DI MONTAGGIO, USO E MANUTENZIONE PISCINA
Swimmingpool
Bausatz Sonnendeck
Art.-Nr. 593.4050.20...
593.5060.20...
Stand 1027

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
1
- DE -
Sehr geehrte Kundin, sehr geehrter Kunde,
danke, dass Sie sich für ein weka – Produkt entschieden haben.
Lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch, um
Montagefehler oder Beschädigungen zu vermeiden.
WICHTIG !
Prüfen Sie bitte sofort anhand der Packliste, ob das weka-Produkt
vollständig und unbeschädigt bei Ihnen angekommen ist.
Bitte vernichten Sie die Packliste erst nach Ablauf der Garantiezeit. Diese Liste dient Ihnen zur Kontrolle
auf Vollständigkeit der Einzelteile und ist mit dem Kaufbeleg aufzubewahren. Eventuelle Beanstandungen
können mit Hilfe dieser Liste problemlos behoben werden. Die Pos.-Nummern der Packliste stimmen nicht
mit den Pos.-Nummern folgender Montageanleitung überein.
Schützen Sie das Holz vor und während des Aufbaus vor direkter Sonneneinwirkung oder
Feuchtigkeit!
Dieser Ergänzungsbausatz gilt nur in Verbindung mit dem Produkt: 593.4050 / 593.5060
- GB -
Dear customer
Thank you very much for choosing a weka product.
Read these instructions through completely before assembling your product in order to avoid errors in
assembly or damage.
IMPORTANT
Please use the enclosed packing list to check immediately that your weka product has been
delivered complete and intact.
Please do not dispose of the packing list before the guarantee period has expired. This list enables you to
check that all the individual parts are present. It should be retained along with the proof of purchase. Any
complaints which may arise can probably be easily rectified with this list. The item numbers on the packing
list do not correspond to the item numbers in the following assembly instructions.
Before and during assembly, protect the wood from direct sunlight or moisture.
This extension kit applies only in conjunction with product: 593.4050 / 593.5060

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
2
- FR -
Chère Cliente, cher Client
Nous vous remercions d'avoir choisi un produit weka.
Lisez entièrement la présente notice avant de procéder à l'assemblage afin d'éviter les erreurs et les
dommages.
IMPORTANT !
Veuillez vérifier immédiatement, à l'aide de la liste des pièces, si le produit weka est
arrivé complet et en bon état.
Ne détruisez la liste des pièces qu'une fois la garantie écoulée. Cette liste vous permet de vérifier si les
pièces détachées sont complètes et doit être conservée avec le justificatif d'achat. Elle vous permettra de
faire valoir aisément d'éventuelles réclamations. Les numéros de pos. de la liste des pièces ne sont pas
identiques aux numéros de pos. de la présente notice de montage.
Protégez le bois du soleil et de l'humidité avant et durant le montage !
Ce kit de complément concerne uniquement le produit : 593.4050 / 593.5060
- IT -
Egregi clienti,
ci congratuliamo con voi per avere scelto un prodotto weka.
Prima del montaggio leggete con cura le presenti istruzioni al fine di evitare errori di montaggio o danni.
IMPORTANTE !
Controllate subito con l'ausilio della lista di imballaggio che il prodotto weka sia stato fornito
completo e senza danni.
Vi preghiamo di conservare la lista di imballaggio solo alla scadenza del periodo di garanzia. Questa lista
serve per controllare la completezza della fornitura e deve essere conservata insieme allo scontrino. Con
l'ausilio della lista è possibile risolvere eventuali reclami. I numeri di posizione della lista di imballaggio non
corrispondono con i numeri di posizione delle seguenti istruzioni di montaggio.
Proteggete il legno prima e durante il montaggio dai raggi solari diretti o dall'umidità!
Il presente kit di completamento vale solamente in abbinamento al prodotto: 593.4050 / 593.5060

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
3

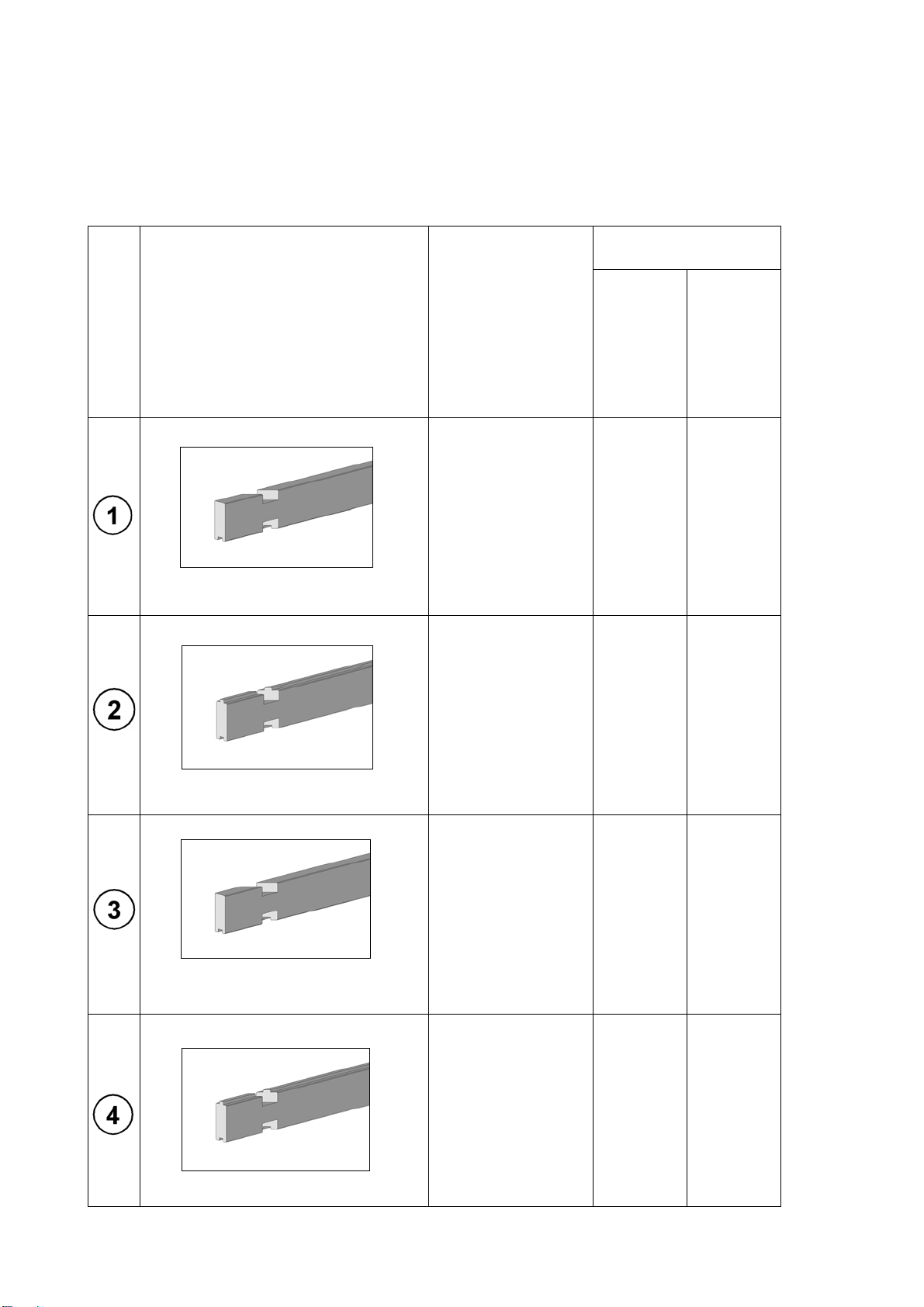

Stückliste

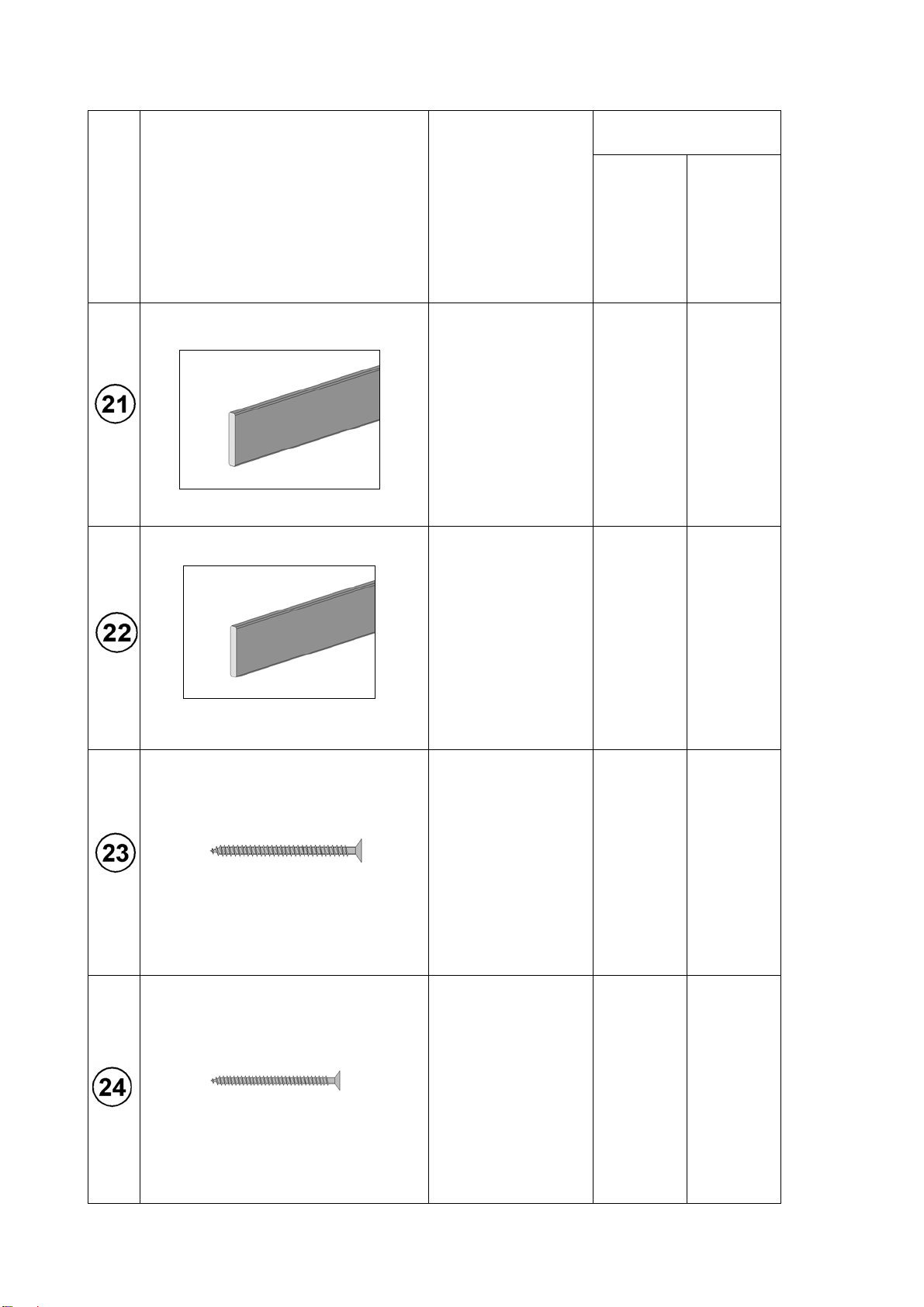

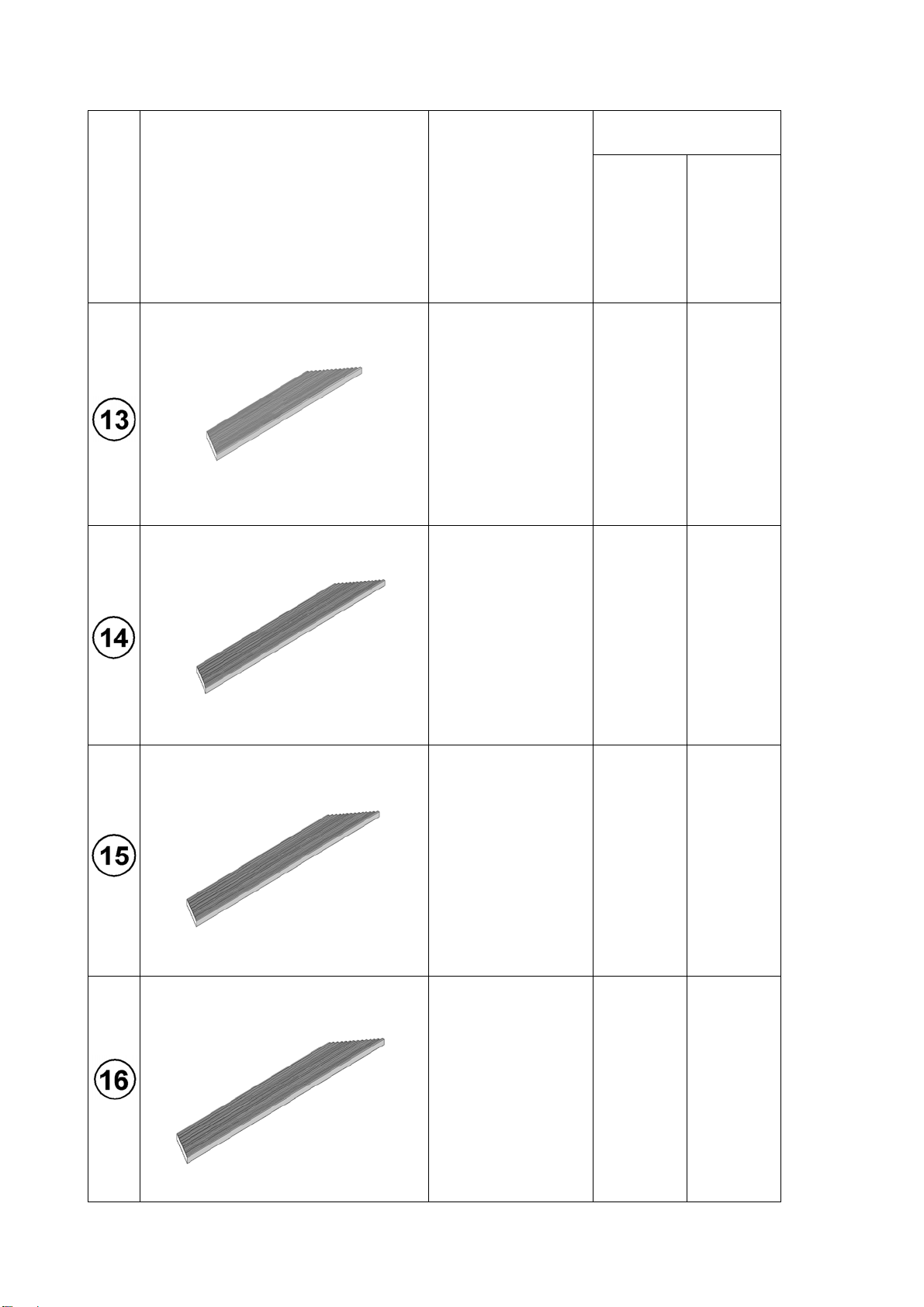

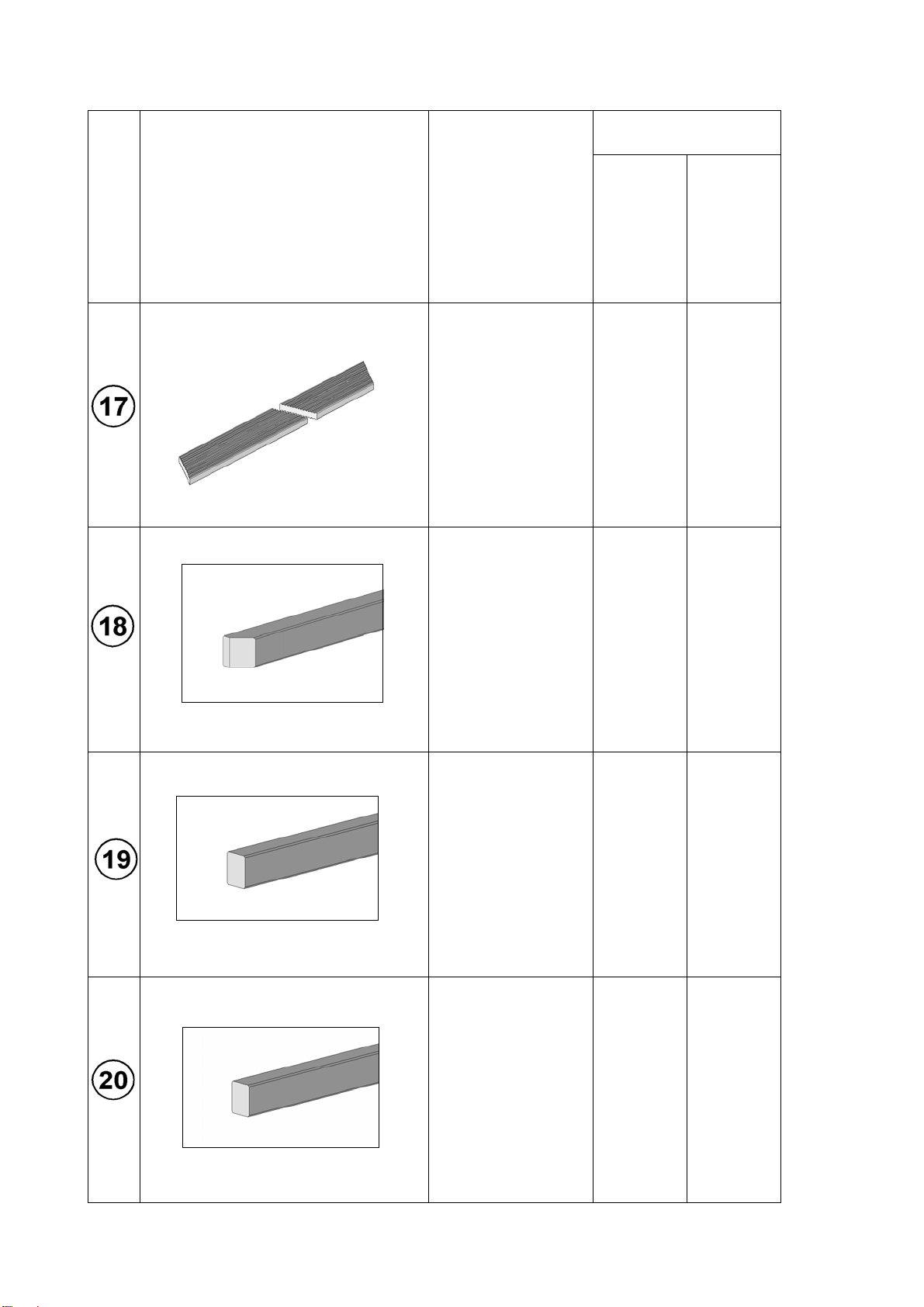

Stück
Pos Bild Abmessung
593.4050.20... 593.5060.20...
45 / 113 / 1197 1 -
45 / 113 / 1475 - 1
45 / 121 / 1107 9 -
45 / 121 / 1385 - 9
45 / 113 / 1906 1 -
45 / 113 / 2185 - 1
45 / 121 / 1906 9 -
45 / 121 / 2185 - 9

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
4
Stück
Pos Bild Abmessung
593.4050.20... 593.5060.20...
18,5 / 90 / 1130 5 3
20 / 120 / 900 1 1
40 / 60 / 1110 3 3
40 / 60 / 440 2 -
40 / 60 / 950 - 2

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
5
Stück
Pos Bild Abmessung
593.4050.20... 593.5060.20...
40 / 120 / 1480 1 -
40 / 120 / 1390 - 1
40 / 120 / 1800 - 1
28 / 145 / 290 1 -
28 / 145 / 369 - 1
28 / 145 / 596 1 -
28 / 145 / 675 - 1

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
6
Stück
Pos Bild Abmessung
593.4050.20... 593.5060.20...
28 / 145 / 902 1 -
28 / 145 / 981 - 1
28 / 145 / 1208 1 -
28 / 145 / 1287 - 1
28 / 145 / 1514 1 -
28 / 145 / 1593 - 1
28 / 145 / 1899 - 1

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
7
Stück
Pos Bild Abmessung
593.4050.20... 593.5060.20...
28 / 145 / 1700 5 -
28 / 141 / 2096 - 5
60 / 60 / 1500 4 4
40 / 60 / 1100 1 -
40 / 60 / 1500 - 1
40 / 60 / 1900 1 -
40 / 60 / 2200 - 1

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
8
Stück
Pos Bild Abmessung
593.4050.20... 593.5060.20...
18,5 / 90 / 1900 2 -
18,5 / 90 / 2200 - 2
18,5 / 90 / 1500 - 2
5,0 x 100 55 55
5,0 x 80 80 80

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
9
Stück
Pos Bild Abmessung
593.4050.20... 593.5060.20...
4,5 x 70 75 75
4,0 x 60 20 20
4,0 x 40 20 20
3,5 x 35 30 30

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
10

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
11

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
12

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
13

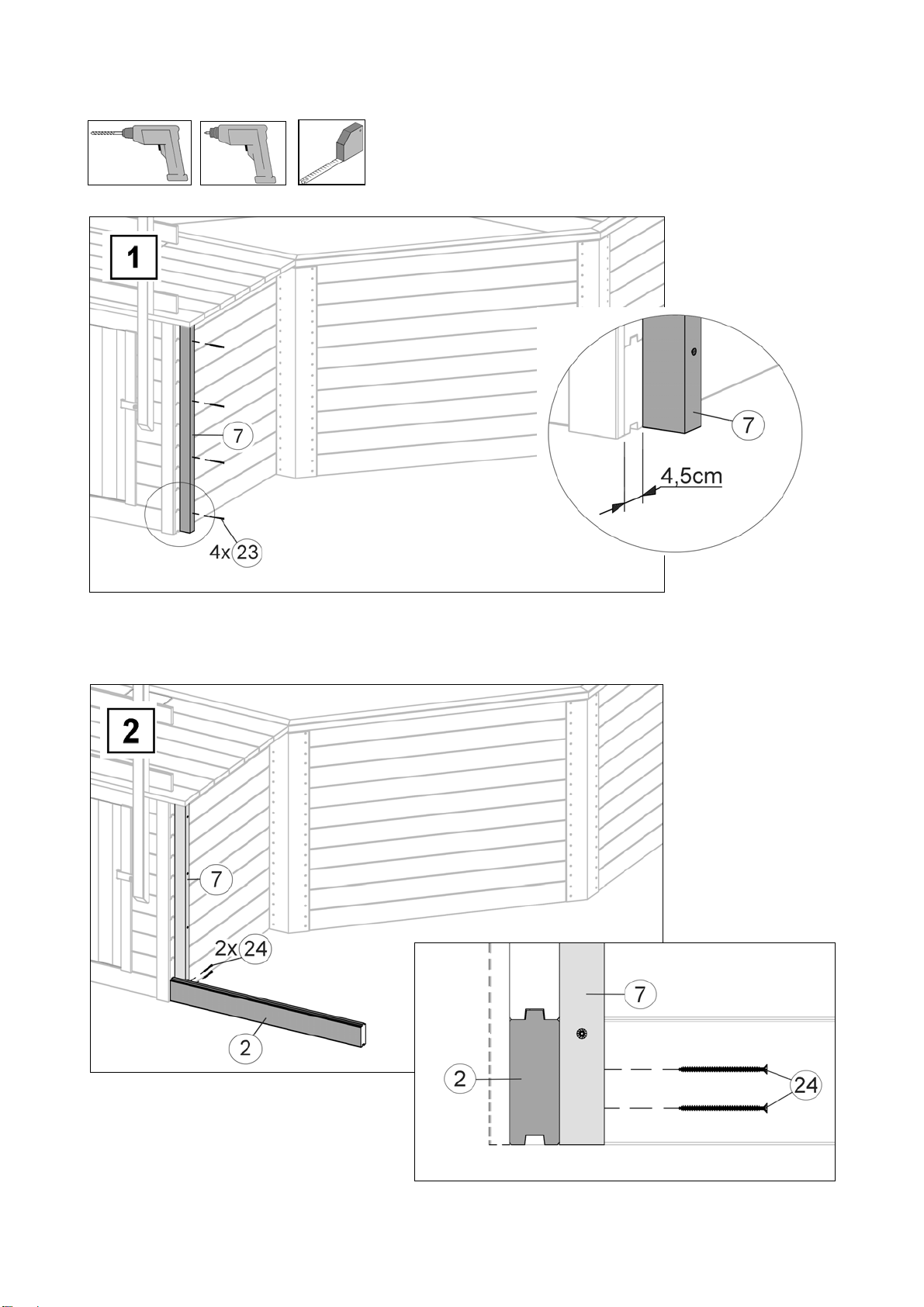

Abbildung: 593.4050
Abbildung: 593.5060

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
14

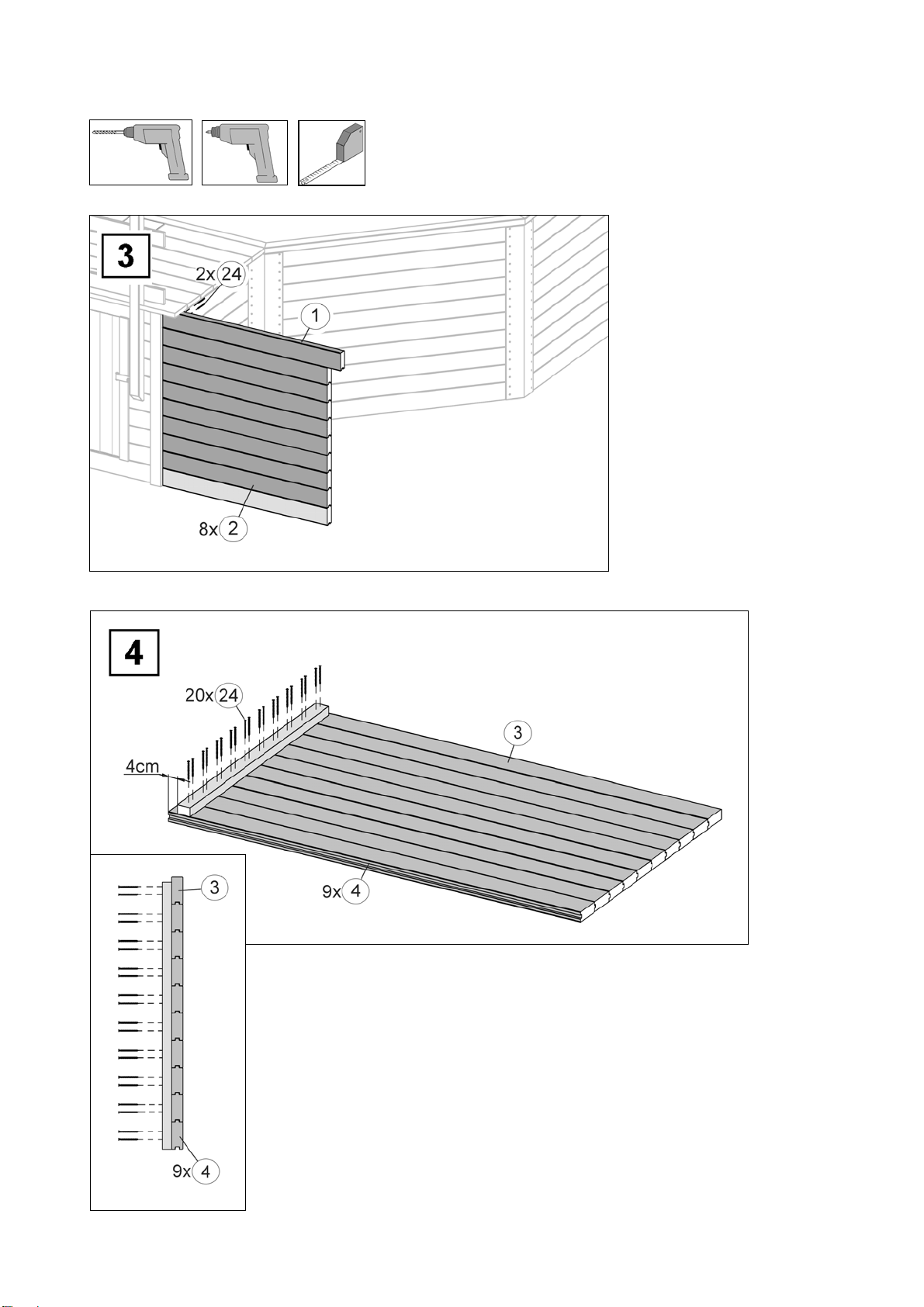

Abbildung: 593.4050
Abbildung: 593.5060
1. 2.

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
15

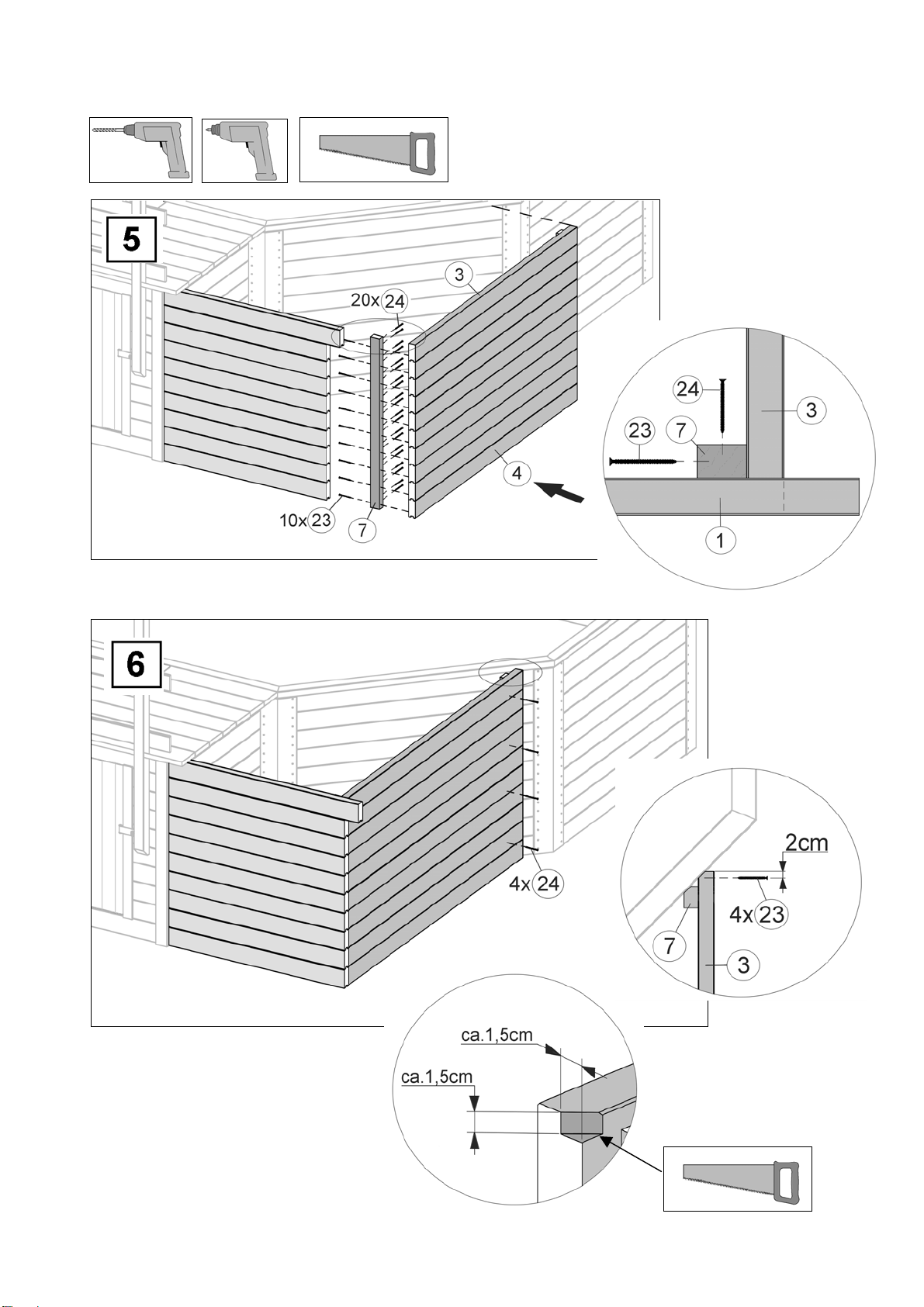

Abbildung: 593.4050
Abbildung: 593.4050
Abbildung: 593.5060

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
16
Abbildung: 593.4050
Abbildung: 593.5060
Abbildung: 593.4050

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
17

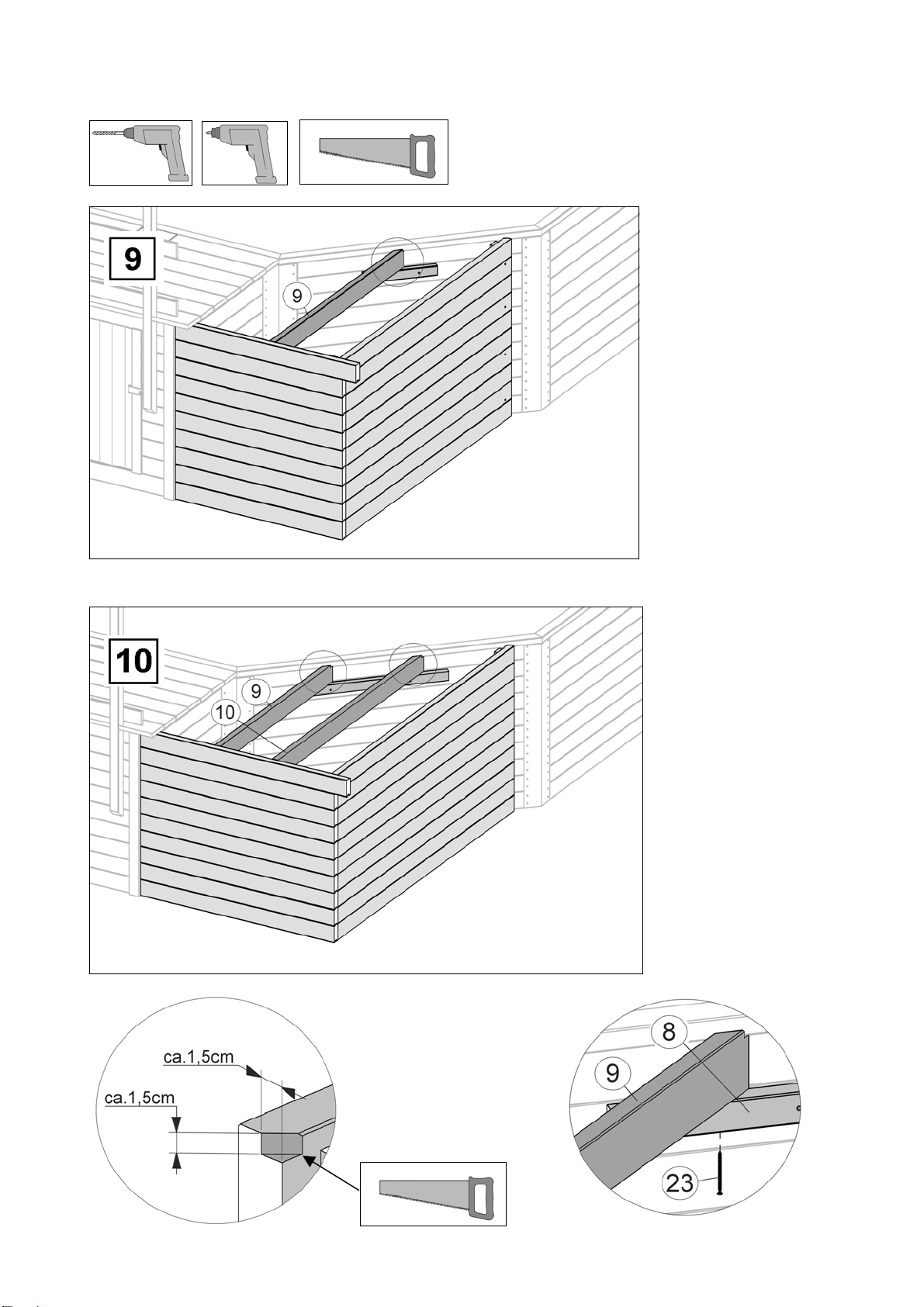

Abbildung: 593.4050

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
18

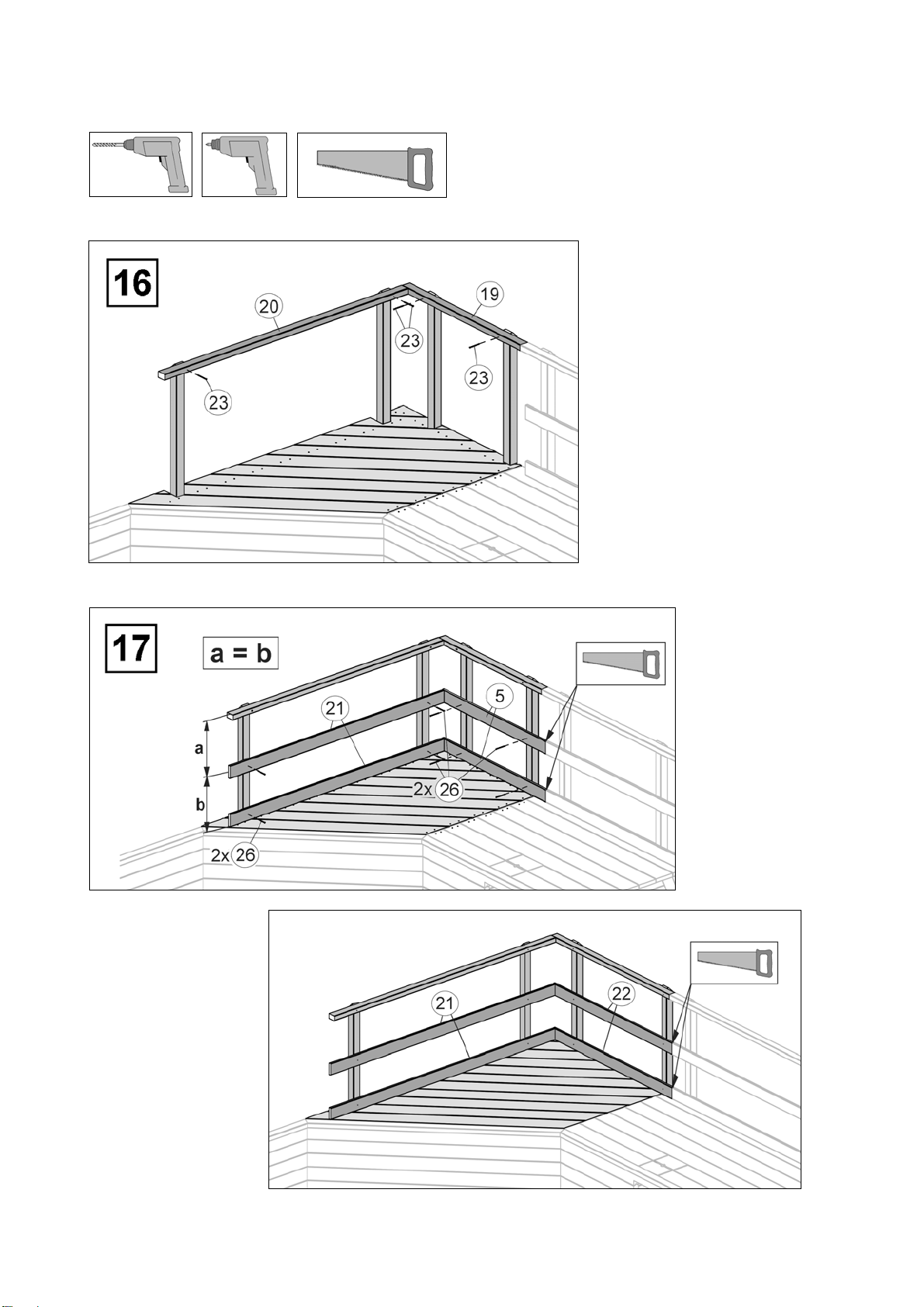

Abbildung: 593.4050
Abbildung: 593.4050
Abbildung: 593.5060

Technische Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662
19

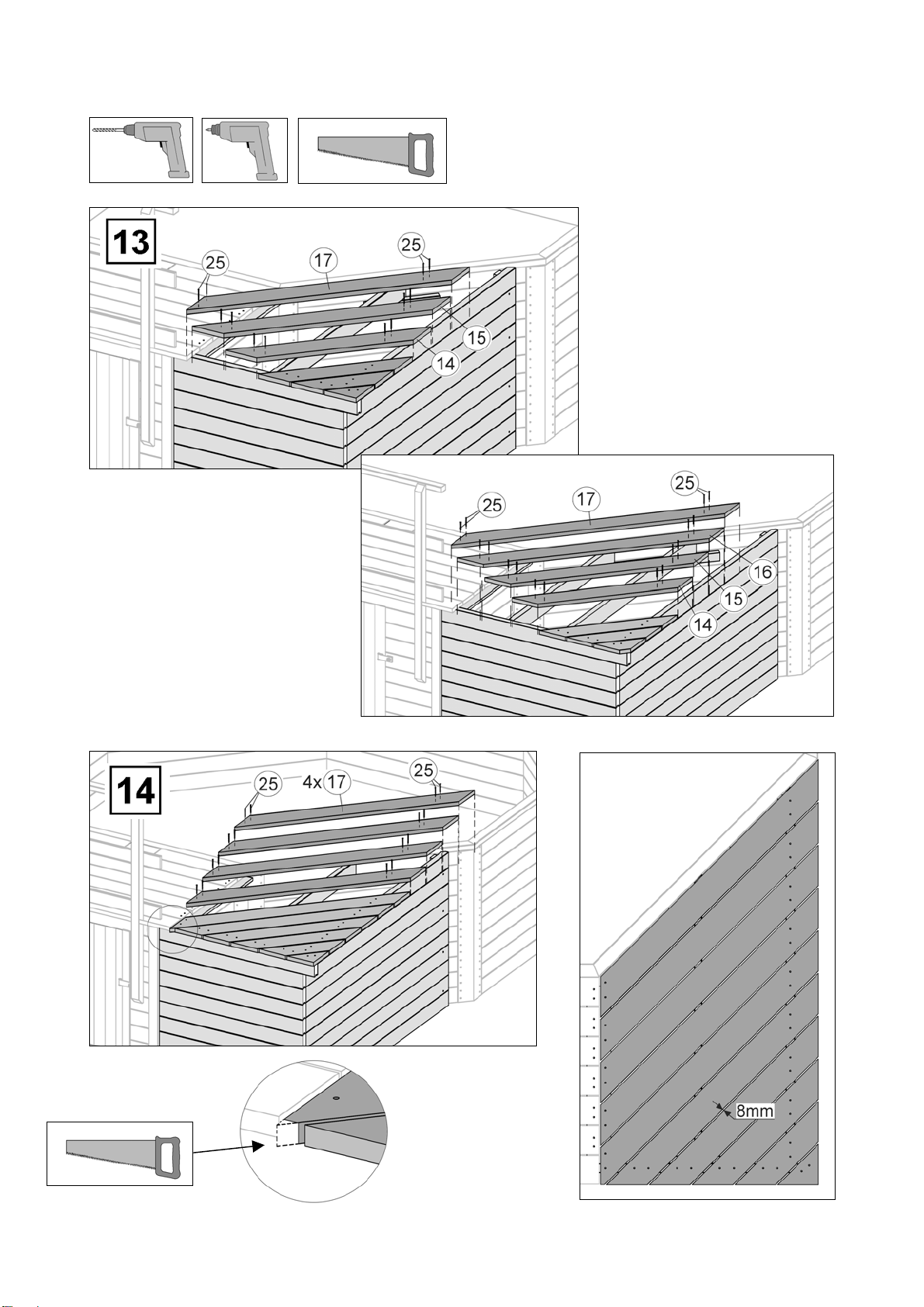

Abbildung: 593.4050
weka Holzbau GmbH,
Johannesstr. 16
D-17034 Neubrandenburg
Tel.: [phone]
Fax: [phone]
MA-Art.-Nr.: 800.0286.12.17
