Welldana Pcee User manual

09052018/ZSC-198

PC70EE, PC70VEE, PC70HEE, PC70VHEE,

PC90EE, PC90VEE, PC90HEE, PC90VHEE

Sähkökiukaan asennus- ja käyttöohje

Monterings- och bruksanvisning för bastuaggregat

Instructions for Installation and Use of Electric Sauna Heater

PCEE PCVEE PCHEE PCVHEE

Адрес:

ООО «Харвия РУС».

196084, г. Санкт-Петербург,

ул. Заставская, дом 7

E-mail: [email protected]

Tämä asennus- ja käyttöohje on tarkoitettu saunan

omistajalle tai saunan hoidosta vastaavalle henkilölle

sekä kiukaan sähköasennuksesta vastaavalle

sähköasentajalle. Kun kiuas on asennettu,

luovutetaan nämä asennus- ja käyttöohjeet saunan

omistajalle tai saunan hoidosta vastaavalle henkilölle.

Lue käyttöohjeet huolellisesti ennen käyttöönottoa.

Kiuas on tarkoitettu lämmittämään saunahuone

saunomislämpötilaan. Muuhun tarkoitukseen käyttö

on kielletty.

Parhaat onnittelut hyvästä kiuasvalinnastanne!

Takuu:

• Perhekäytössä kiukaiden ja ohjauslaitteiden

takuuaika on kaksi (2) vuotta.

• Yhteisökäytössä kiukaiden ja ohjauslaitteiden

takuuaika on yksi (1) vuosi.

• Takuu ei kata ohjeiden vastaisen asennuksen,

käytön tai ylläpidon aiheuttamia vikoja.

• Takuu ei ole voimassa, jos kiukaassa käytetään

muita kuin valmistajan suosittelemia kiuaskiviä.

Monterings- och bruksanvisningarna är avsedda för

bastuns ägare eller den som ansvarar för skötseln

av bastun samt för den elmontör som ansvarar för

elinstallationerna. När bastuaggregatet monterats,

skall montören överlåta dessa anvisningar till

bastuns ägare eller till den som ansvarar för skötseln

av bastun. Studera bruksanvisningarna noggrant

innan aggregatet tas i bruk.

Aggregatet är avsedd för att värma upp bastun till

lämplig bastubadstemperatur. Annan användning av

aggregatet är förbjuden.

Våra bästa gratulationer till ett gott val av

bastuaggregat!

Garanti:

• Garantitiden för de bastuaggregat och den

kontrollutrustning som används i familjebastur

är två (2) år.

• Garantitiden för de bastuaggregat och den

kontrollutrustning som används i bastur i

flerfamiljshus är ett (1) år.

• Garantin täcker inte fel som uppstått på grund

av installation, användning eller underhåll som

strider mot anvisningarna.

• Garantin täcker inte fel som förorsakas

av att andra bastustenar än sådana som

rekommenderats av tillverkaren använts.

SISÄLLYSLUETTELO

1. KÄYTTÖOHJE .............................................................5

1.1. Kiuaskivien latominen ...........................................5

1.1.1. Ylläpito.......................................................6

1.2. Saunahuoneen lämmittäminen................................6

1.3. Kiukaan käyttö.....................................................6

1.4. Löylynheitto ........................................................7

1.5. Saunomisohjeita...................................................7

1.6. Varoituksia..........................................................7

1.6.1. Symbolien selitykset.....................................8

1.7. Vianetsintä........................................................ 10

2. SAUNAHUONE .......................................................... 11

2.1. Saunahuoneen rakenne ....................................... 11

2.1.1. Saunan seinien tummuminen .......................11

2.2. Saunahuoneen ilmanvaihto .................................. 12

2.3. Kiuasteho.......................................................... 12

2.4. Saunahuoneen hygienia....................................... 12

3. ASENNUSOHJE ......................................................... 13

3.1. Ennen asentamista ............................................. 13

3.2. Asennuspaikka ja suojaetäisyydet......................... 13

3.3. Sähkökytkennät ................................................. 13

3.3.1. Sähkökiukaan eristysresistanssi ................... 15

3.3.2. Lämpöanturin asentaminen.......................... 15

3.3.3. Ohjauspaneelin asentaminen........................ 16

3.4. Kiukaan asentaminen.......................................... 16

3.5. Ylikuumenemissuojan palauttaminen .................... 16

4. VARAOSAT............................................................... 46

INNEHÅLL

1. BRUKSANVISNING .......................................................5

1.1. Stapling av bastustenar .........................................5

1.1.1. Underhåll ....................................................6

1.2. Uppvärmning av bastu ..........................................6

1.3. Användning av aggregatet.....................................6

1.4. Kastning av bad ...................................................7

1.5. Badanvisningar ....................................................7

1.6. Varningar ............................................................7

1.6.1. Symbolernas betydelse .................................8

1.7. Felsökning......................................................... 10

2. BASTU...................................................................... 11

2.1. Bastuns konstruktion .......................................... 11

2.1.1. Mörknande av bastuns väggar .....................11

2.2. Ventilation i bastun ............................................ 12

2.3. Aggregateffekt................................................... 12

2.4. Bastuhygien ...................................................... 12

3. MONTERINGSANVISNING ........................................... 13

3.1. Före montering .................................................. 13

3.2. Placering och säkerhetsavstånd............................ 13

3.3. Elinstallation ...................................................... 13

3.3.1. Elaggregatets isoleringsresistans ................. 15

3.3.2. Montering av temperaturgivaren...................15

3.3.3. Montering av styrpanel ............................... 16

3.4. Montering av aggregatet ..................................... 16

3.5. Återställning av överhettningsskydd .................... 16

4. RESERVDELAR........................................................... 46

These instructions for installation and use are

intended for the owner or the person in charge of

the sauna, as well as for the electrician in charge

of the electrical installation of the heater. After

completing the installation, the person in charge

of the installation should give these instructions to

the owner of the sauna or to the person in charge

of its operation. Please read the instructions for use

carefully before using the heater.

The heater is designed for the heating of a sauna

room to bathing temperature. It is not to be used

for any other purpose.

Congratulations on your choice!

Guarantee:

•The guarantee period for heaters and control

equipment used in saunas by families is two (2)

years.

•The guarantee period for heaters and control

equipment used in saunas by building residents

is one (1) year.

•The guarantee does not cover any faults

resulting from failure to comply with

installation, use or maintenance instructions.

•The guarantee does not cover any faults

resulting from the use of stones not

recommended by the heater manufacturer.

CONTENTS

1. INSTRUCTIONS FOR USE............................................ 18

1.1. Piling of the Sauna Stones...................................18

1.1.1. Maintenance ............................................. 19

1.2. Heating of the Sauna.......................................... 19

1.3. Using the Heater ................................................ 19

1.4. Throwing Water on Heated Stones ....................... 20

1.5. Instructions for Bathing ...................................... 21

1.6. Warnings .......................................................... 23

1.6.1. Symbols descriptions.................................. 23

1.7. Troubleshooting ................................................. 23

2. SAUNA ROOM........................................................... 25

2.1. Sauna Room Structure........................................ 25

2.1.1. Blackening of the Sauna Walls..................... 25

2.2. Sauna Room Ventilation...................................... 26

2.3. Heater Output.................................................... 26

2.4. Sauna Room Hygiene.......................................... 26

3. INSTRUCTIONS FOR INSTALLATION ............................ 27

3.1. Before Installation .............................................. 27

3.2. Place and Safety Distances .................................27

3.3. Electrical Connections......................................... 27

3.3.1. Electric Heater Insulation Resistance.............29

3.3.2. Installing the Temperature Sensor ................29

3.3.3. Installation of the Control Panel ...................30

3.4. Installing the Heater ........................................... 30

3.5. Resetting the Overheat Protector.......................... 30

4. SPARE PARTS ........................................................... 46

FI SV

1. KÄYTTÖOHJE

1.1. Kiuaskivien latominen

Kiuaskivien latomisella on suuri vaikutus sekä kiu-

kaan turvallisuuteen että löylyominaisuuksiin.

Tärkeää tietoa kiuaskivistä:

•Sopiva kivikoko on halkaisijaltaan 5–10 cm.

•Käytä vain kiuaskiviksi tarkoitettuja lohkopintai-

sia kiviä. Sopivia kivimateriaaleja ovat perido-

tiitti, oliviinidiabaasi ja oliviini.

•Keraamisten ”kivien” ja pehmeiden vuolukivi-

en käyttö on kielletty. Ne eivät sido riittävästi

lämpöä kiuasta lämmitettäessä. Tämä saattaa

johtaa vastusten rikkoutumiseen.

•Huuhdo kiuaskivet kivipölystä ennen kiukaa-

seen latomista.

Huomioi kiviä latoessasi:

•Tavoitteena on latoa teräsristikkoa vasten

mahdollisimman tiivis kivikerros ja latoa muut

kivet väljästi. Tiivis kerros estää suoraa läm-

pösäteilyä ylikuumentamasta kiukaan ympärillä

olevia materiaaleja. Kiinnitä erityisesti huomiota

niihin kulmiin, joissa vastukset ovat lähimpänä

kehikkoa. Keskellä olevien kivien väljä ladonta

päästää ilman virtaamaan kiukaan läpi, jolloin

sauna ja kiuaskivet lämpenevät hyvin.

•Älä pudota kiviä kivitilaan.

•Älä kiilaa kiviä tiukasti vastusten väliin.

•Lado kivet siten, että niiden paino on toisten

kivien, ei vastusten varassa.

•Tue vastukset kivillä siten, että ne pysyvät

pystysuorassa kiukaaseen nähden.

•Älä tee kivistä kekoa kiukaan päälle.

•Kiukaan kivitilaan tai läheisyyteen ei saa lait-

taa mitään sellaisia esineitä tai laitteita, jotka

muuttavat kiukaan läpi virtaavan ilman määrää

tai suuntaa.

Paljaana hehkuva vastus voi kuumentaa kiu-

kaan suojaetäisyyksien ulkopuolellakin olevat

materiaalit vaarallisen kuumiksi. Tarkista, ettei vas-

tuksia näy kivien takaa.

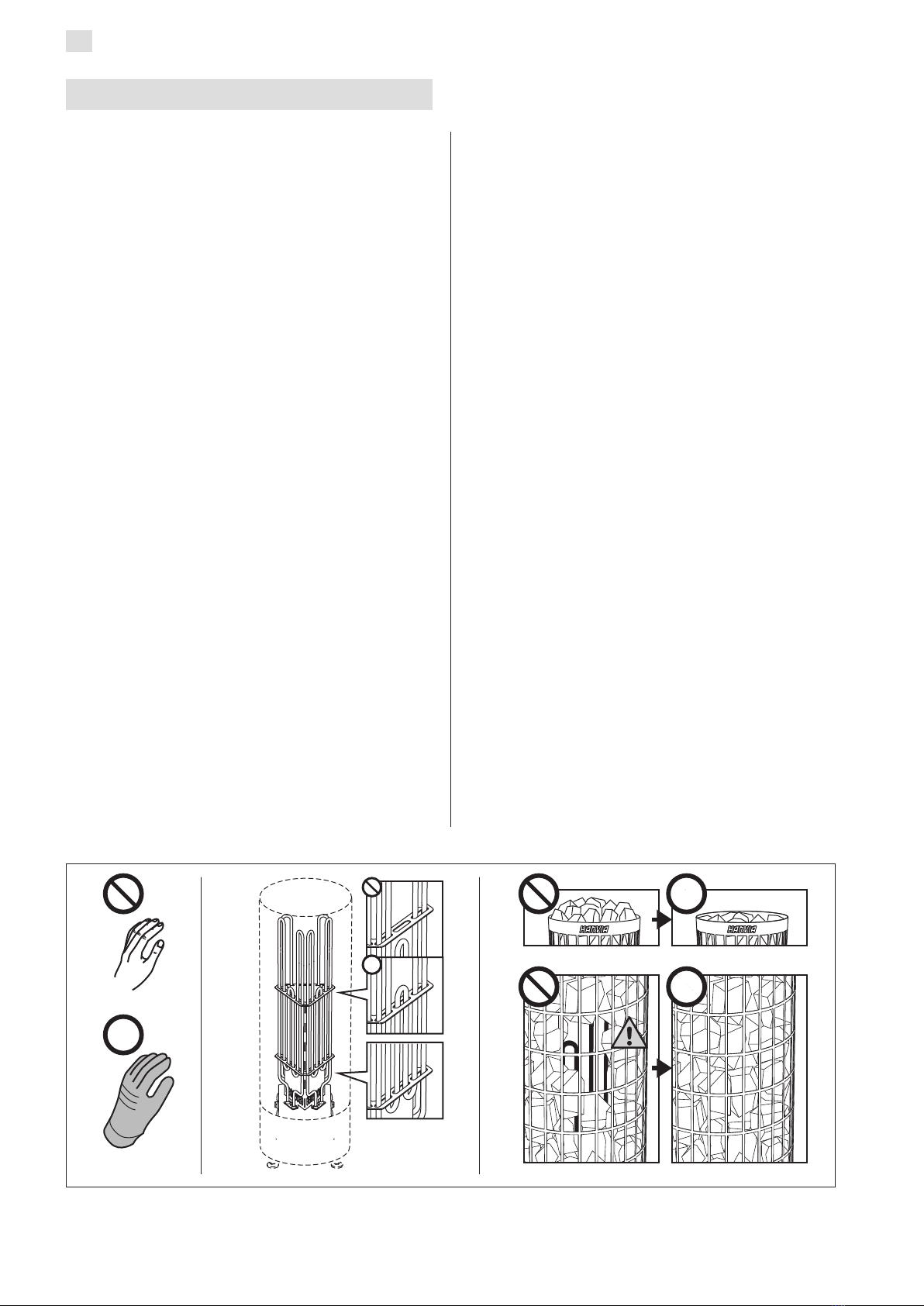

Kuva 1. Kiuaskivien latominen

Bild 1. Stapling av bastustenar

1. BRUKSANVISNING

1.1. Stapling av bastustenar

Bastustenarnas stapling har stor inverkan på både

bastuaggregatets säkerhet och badegenskaper.

Viktig information om bastustenar:

•Stenarna bör ha en diameter på 5–10 cm.

• Använd bara kantiga bastustenar med brutna ytor

som är avsedda att användas i ett aggregat. Peri-

dotit, olivindolerit and olivin är lämpliga stentyper.

•Varken lätta porösa ”stenar” av keramiska

material eller mjuka täljstenar bör användas i

aggregatet. Sådana stenar absorberar inte till-

räckligt mycket värme när de värms upp. Detta

kan göra att värmeelementen skadas.

•Tvätta av damm från bastustenarna innan de

staplas i aggregatet.

Observera följande när du staplar stenarna:

• Målsättningen är att stapla ett så tätt stenlager

som möjligt mot ytterhöljet och stapla de öv-

riga stenarna glest. Det täta lagret förhindrar

att direkt värmestrålning överhettar material

som finns omkring aggregatet. Observera detta

framförallt i hörnorna där värmelementen är som

närmast ytterhöljet. När stenarna i mitten stap-

las glest kan luft cirkulera genom aggregatet,

vilket gör att bastun och bastustenarna värms

upp väl.

•Låt inte stenarna falla ner i stenutrymmet.

•Kila inte in stenar mellan värmeelementen.

•Stapla bastustenarna så att de stödjer varandra

och deras vikt inte upptas av värmeelementen.

•Stöd värmeelementen med stenar så att de

hålls vertikala mot aggregatet.

•Stapla inte stenarna i en hög på aggregatet.

•Det är förbjudet att i aggregatets stenutrymme

eller dess närhet placera föremål eller anord-

ningar som ändrar mängden luft som passerar

genom aggregatet eller ändrar luftens riktning.

Ett frilagt värmeelement kan utgöra en fara

för brännbara material även utanför säkerhets-

avstånden. Kontrollera att inga värmeelement syns

bakom stenarna.

FI SV

1.1.1. Ylläpito

Voimakkaan lämmönvaihtelun vuoksi kiuaskivet ra-

pautuvat ja murenevat käytön aikana.

Lado kivet uudelleen vähintään kerran vuodessa,

kovassa käytössä useammin. Poista samalla kiviti-

laan kertynyt kivijäte ja vaihda rikkoutuneet kivet.

Näin varmistat, että kiukaan löylyominaisuudet säi-

lyvät eikä ylikuumenemisen vaaraa synny.

Tarkkaile erityisesti kivien painumista kiviti-

lassa. Huolehdi, ettei vastuksia tule ajan mit-

taan näkyviin. Kivien painuminen on nopeinta noin

kahden kuukauden aikana käyttöönotosta.

1.2. Saunahuoneen lämmittäminen

Kiuas ja kivet tuottavat ensimmäisellä käyttökerralla

hajuja, joiden poistamiseksi on järjestettävä sauna-

huoneeseen hyvä tuuletus.

Jos kiuas on teholtaan sopiva saunahuoneeseen,

hyvin lämpöeristetty saunahuone lämpenee käyt-

tökuntoon noin tunnissa ( 2.3.). Kiuaskivet kuu-

menevat yleensä samassa ajassa kuin saunahuo-

nekin. Sopiva lämpötila saunahuoneessa on noin

60–75 °C.

1.3. Kiukaan käyttö

Aina ennen kiukaan päällekytkentää tulee tar-

kastaa, ettei kiukaan päällä tai lähietäisyydel-

lä ole mitään tavaroita. 1.6.

Kiuasmallit PC70EE/VEE/HEE/VHEE ja PC90EE/

VEE/HEE/VHEE on varustettu erillisellä ohjauspa-

neelilla sekä kiukaan sisäisellä elektronisella tehon-

säätöyksiköllä, jota ohjaavat prosessori ja erillinen

lämpöanturi.

Kiukaan käyttäjällä on mahdollisuus ohjelmoida

kiukaan ohjauspaneelista (katso kuva 2) omien tot-

tumuksiensa mukaan saunan lämpötila ja päälläolo-

aika. Lisäksi paneelin käyttöpainikkeista voidaan

ohjelmoida kiuas menemään päälle halutun ennak-

kovalinta-ajan kuluttua. Kiukaan tehdasasetukset:

•lämpötila noin +65 ºC

•päälläoloaika 4 tuntia

•ennakkovalinta-aika 0 tuntia

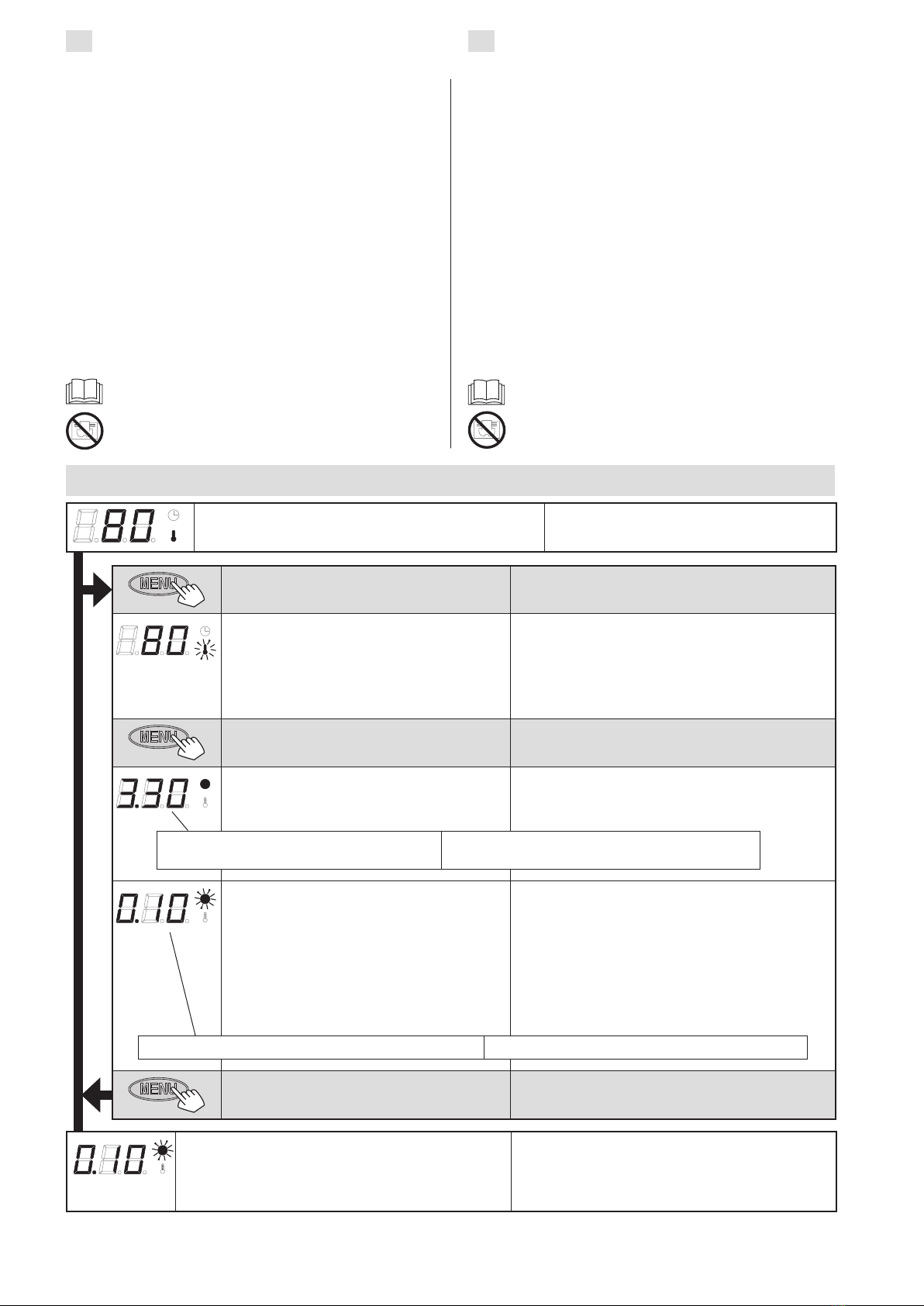

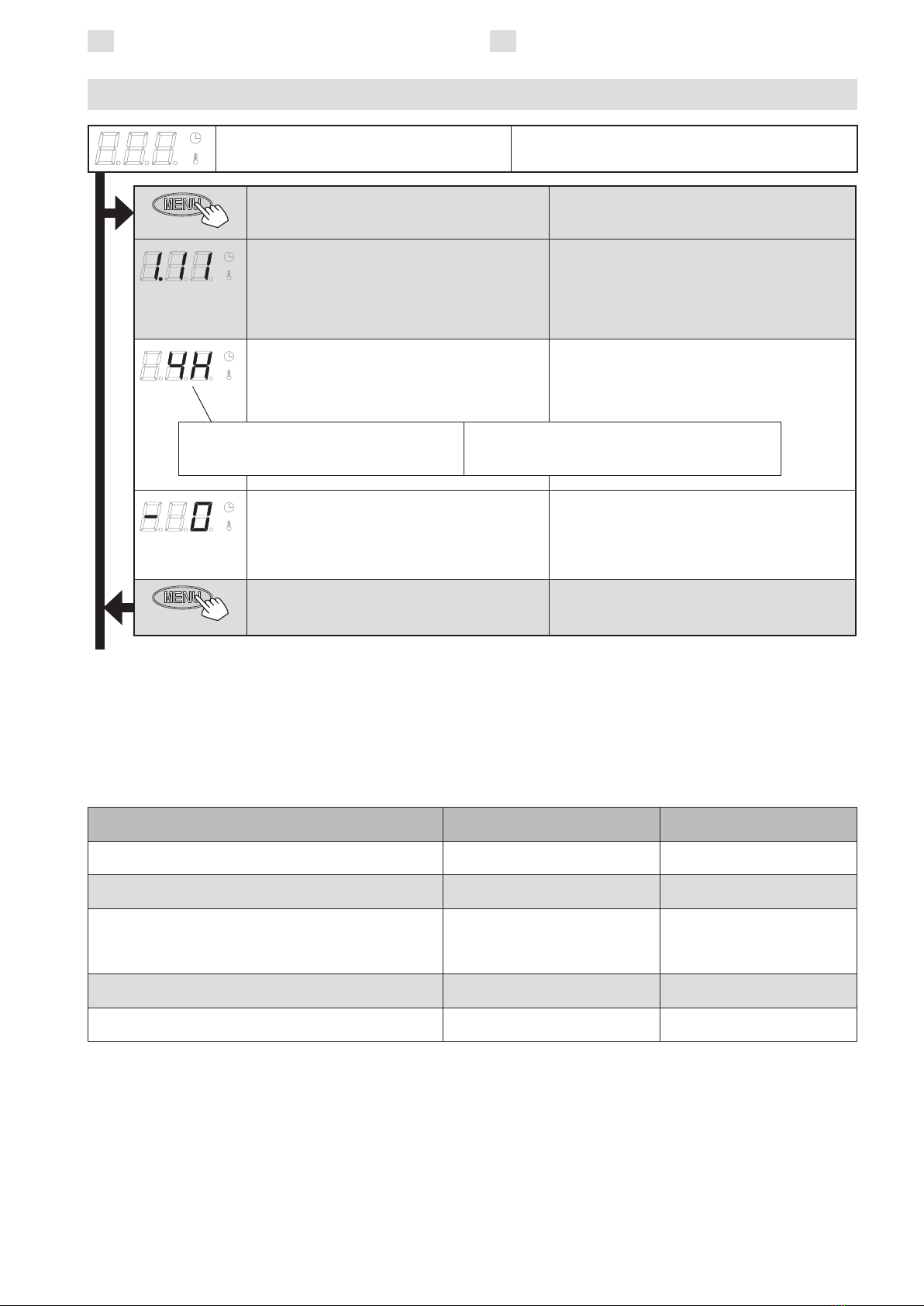

Asetusvalikon rakenne ja asetusten muuttaminen

on esitetty kuvissa 3a ja 3b. Asetetut lämpötila-

arvot sekä kaikki lisäasetusten arvot tallentuvat

muistiin ja ovat käytössä myös kun laite seuraavan

kerran käynnistetään.

Kiuas päälle ja pois

Kun kiuas on kytketty sähköverkkoon ja kiukaan

pääkytkin (katso kuva 7) on päällekytkettynä, kiuas

on valmiustilassa. I/O-painikkeen taustavalo lois-

taa.

1.1.1. Underhåll

Till följd av de kraftiga temperaturväxlingarna vittrar

bastustenarna sönder under användning.

Stenarna bör staplas om på nytt minst en gång per

år, vid flitigt bruk något oftare. Avlägsna samtidigt

skräp och smulor i botten av aggregatet och byt ut

stenar vid behov. På det här sättet säkerställer du att

aggregatets badegenskaper bibehålls och att ingen

risk för överhettning uppstår.

Observera framförallt stenarnas placering inn-

anför aggregatet. Se alltid till att värmeele-

menten inte syns bakom stenarna. Stenarnas in-

sjunkning är snabbast under cirka två månader efter

ibruktagandet.

1.2. Uppvärmning av bastu

Första gången aggregatet och stenarna värms upp

avger de lukter som bör avlägsnas genom god ven-

tilation.

Om aggregatets effekt är lämplig för bastun,

värms en välisolerad bastu upp på ca 1 timme (

2.3.). När bastun är varm är också bastustenarna

i regel så varma att man kan kasta bad. Lämplig

temperatur i bastun är ca 60–75 °C.

1.3. Användning av aggregatet

Innan man kopplar på aggregatet, måste man

alltid kolla att det inte finns några brännbare

varor på aggregatet eller i omedelbare närområdet

av aggregatet. 1.6.

Bastuaggregaten av modell PC70EE/VEE/HEE/

VHEE och PC90EE/VEE/HEE/VHEE är utrustade med

en separat styrpanel och ett internt strömreglage

som styrs av en dator och en separat givare.

Vem som helst som använder bastun kan pro-

grammera dess temperatur och ange hur länge

bastun ska vara påslagen enligt de alternativ som

anges på aggregatets styrpanel (se bild 2). Ge-

nom att trycka på en knapp på styrpanelen kan du

dessutom ange att aggregatet ska slås på vid en

bestämd tidpunkt. Bastuaggregatets fabriksinställ-

ningar är följande:

•temperatur circa +65 ºC

•på-tid: 4 timmar

•förinställd tid: 0 timmar

Menystrukturen för inställningar och ändra inställ-

ningar visas i bilder 3a och 3b. Det programmerade

temperaturvärdet och alla värden på ytterligare in-

ställningar lagras i minnet och kommer även att

gälla när enheten sätts på nästa gång.

Sätta på och stänga av bastuaggregatet

När bastuaggregatet har anslutits till elnätet och

huvudströmbrytaren (se bild 7) slagits till position

1, är aggregatet i standby-läge. I/O-knappens bak-

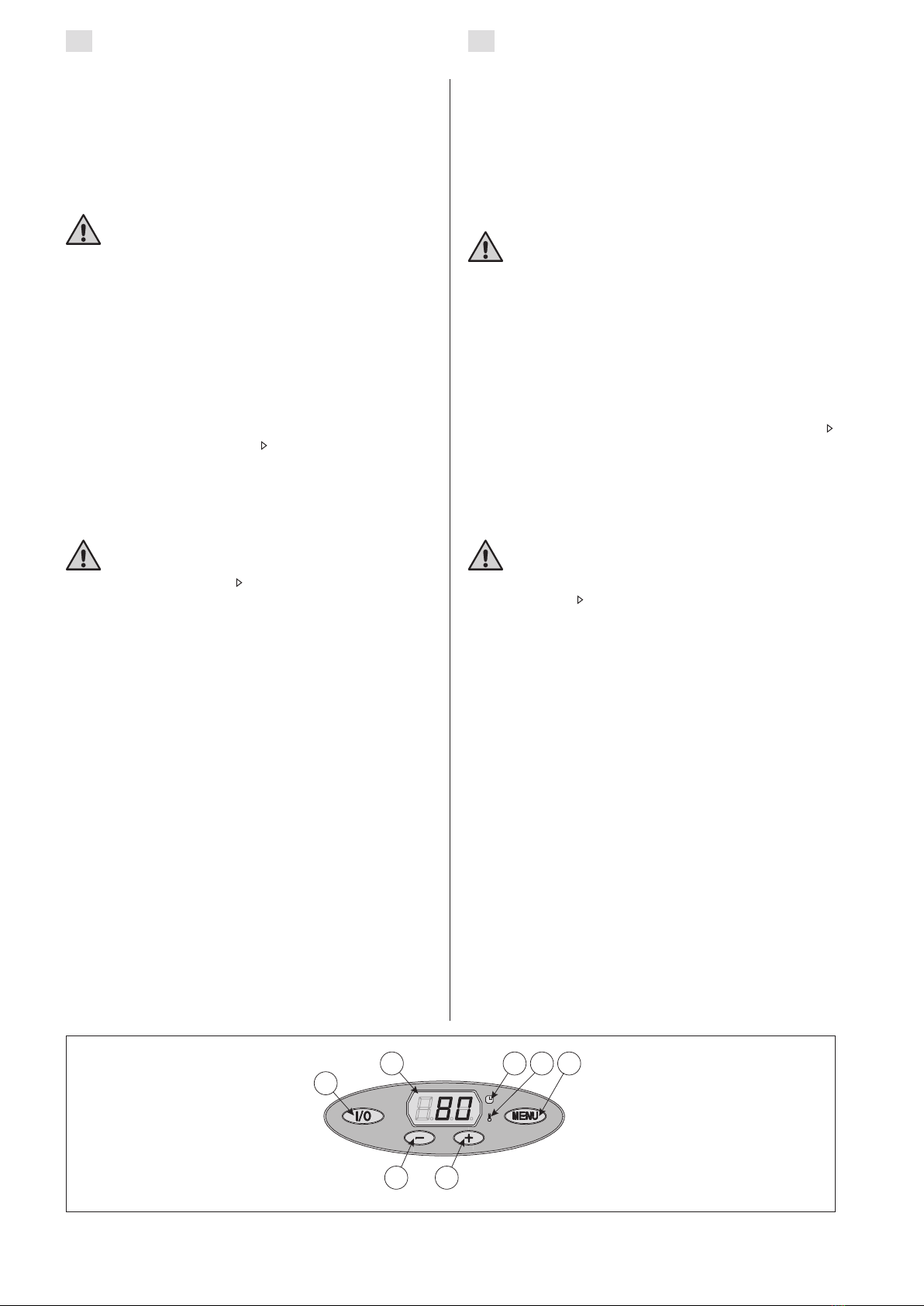

Kuva 2. Ohjauspaneeli

Bild 2. Styrpanel

7 6

1. Näyttöruutu

2. Kiuas päälle/pois -kytkin

3. Asetustilan vaihto

4. Arvon pienentäminen *)

5. Arvon suurentaminen *)

6. Lämpötilan merkkilamppu

7. Ajastustoiminnan merkkilamppu

1. Teckenfönster

2. Bastuaggregatets strömbrytare

3. Tillståndsändring

4. Värdeminskning *)

5. Värdeökning *)

6. Temperaturindikator

7. Indikator för tidsinställning

*) Paina ja pidä pohjassa

muuttaaksesi arvoa nopeasti. *) Tryck och håll intryckt för att

ändra värdet snabbare.

FI SV

Kytke kiuas päälle painamalla I/O-pai-

niketta ohjauspaneelissa.

Kiukaasta kuuluu turvakontaktorin kytkentä-ääni.

Kiukaan käynnistyttyä merkkivalo 6 vilkkuu ja näy-

tössä näkyy asetettu lämpötila. Viiden sekunnin ku-

luttua näyttöön vaihtuu saunahuoneessa vallitseva

lämpötila.

Vastukset sammuvat, kun haluttu lämpötila sau-

nahuoneessa on saavutettu. Ylläpitääkseen halut-

tua lämpötilaa tehonsäätöyksikkö syöttää virtaa

vastuksille jaksoittain. Näytön viimeinen desimaa-

lipiste loistaa silloin, kun vastuksille syötetään vir-

taa.

Kiuas sammuu, kun I/O-painiketta painetaan, päällä-

oloaika loppuu tai toimintaan tulee häiriö.

1.4. Löylynheitto

Saunan ilma kuivuu, kun saunaa lämmitetään. Tä-

män vuoksi on tarpeen lisätä ilmankosteutta heittä-

mällä vettä kiukaan kiville. Jokainen ihminen kokee

lämmön ja kosteuden vaikutuksen omalla tavallaan

– kokeilemalla löydät itsellesi sopivan lämpötilan ja

ilmankosteuden.

Voit säädellä löylyä pehmeästä kipakammaksi

kohdistamalla löylynheitto joko kiukaan kylkeen tai

suoraan kivien päälle.

Käytä löylykauhaa, jonka tilavuus on korkein-

taan 0,2 litraa. Jos kiukaalle heitetään tai kaa-

detaan kerralla liikaa vettä, sitä saattaa roiskua kie-

huvan kuumana kylpijöiden päälle. Älä heitä löylyä

silloin, kun joku on kiukaan läheisyydessä, koska

kuuma vesihöyry voi aiheuttaa palovammoja.

Löylyvetenä tulee käyttää vettä, joka täyttää talo-

usveden laatuvaatimukset (taulukko 1). Löylyvedessä

voi käyttää ainoastaan löylyveteen tarkoitettuja hajus-

teita. Noudata hajusteen mukana toimitettuja ohjeita.

1.5. Saunomisohjeita

•Aloita saunominen peseytymällä.

•Istu löylyssä niin kauan, kuin tuntuu mukavalta.

•Unohda kiire ja rentoudu.

•Hyviin saunatapoihin kuuluu, että huomioit

muut saunojat häiritsemättä heitä äänekkäällä

käytökselläsi.

•Älä aja muita lauteilta liiallisella löylynheitolla.

•Jäähdytä eli vilvoittele ihoasi. Jos olet terve,

voit nauttia vilvoittelun yhteydessä uimisesta.

•Peseydy saunomisen lopuksi.

•Lepäile ja anna olosi tasaantua. Nauti neste-

tasapainon palauttamiseksi raikasta juomaa.

1.6. Varoituksia

•Pitkäaikainen oleskelu kuumassa saunassa

nostaa kehon lämpötilaa, mikä saattaa olla

vaarallista.

•Varo kuumaa kiuasta. Kiukaan kivet ja metalli-

osat kuumenevat ihoa polttaviksi.

•Estä lasten pääsy kiukaan läheisyyteen.

•Älä jätä lapsia, liikuntarajoitteisia, sairaita tai

heikkokuntoisia saunomaan ilman valvontaa.

grund lyser.

Starta aggregatet genom att trycka på

I/O-knappen på styrpanelen.

Ett ljud hörs från bastuaggregatet, vilket indikerar att

säkerhetsbrytaren har aktiverats. När aggregatet startar

kommer indikator 6 att blinka och displayen kommer

att visa den inställda temperaturen. Efter 5 sekunder

kommer displayen att visa basturummets temperatur.

När önskad temperatur har uppnåtts i bastun,

stängs värmeelementen automatiskt av. För att

upprätthålla önskad temperatur, kommer strömreg-

laren att automatiskt sätta på och stänga av vär-

meelementen med olika tidsintervall. Displayens

sista decimaltecken lyser när ström matas till vär-

meelementen.

Bastuaggregatet stängs av när I/O-knappen trycks in,

den inställda på-tiden löper ut, eller ett fel inträffar.

1.4. Kastning av bad

Luften i bastun blir torrare när den värms upp. För

att uppnå lämplig luftfuktighet är det nödvändigt

att kasta bad på de heta stenarna. Varje människa

upplever värme och fuktighet på olika sätt – genom

att pröva dig fram hittar du en temperatur och luft-

fuktighet som passar dig.

Du kan göra badet mjukare eller häftigare genom

att slå på vattnet antingen på aggregatets framsida

eller direkt på stenarna.

Badskopan skall rymma högst 0,2 l. Kasta

eller häll inte mer än så åt gången, eftersom

hett vatten då kan stänka upp på badarna. Kasta

inte heller bad när någon är i närheten av aggregatet,

eftersom den heta ångan kan orsaka brännskador.

Vattnet som kastas på bastustenarna skall uppfylla

kvalitetskraven på bruksvatten (tabell 1). Endast

doftämnen som är avsedda för bastubadvatten får

användas. Följ förpackningens anvisningar.

1.5. Badanvisningar

•Börja bastubadandet med att tvätta dig.

•Sitt i bastun så länge det känns behagligt.

•Glöm all jäkt och koppla av.

•Det hör till god bastused att ta hänsyn till andra

badare, t.ex. genom att undvika högljutt och

störande beteende.

•Kör inte bort andra badare genom att kasta

alltför mycket bad.

•Svalka dig emellanåt i duschen eller i frisk luft,

eftersom huden blir uppvärmd. Om du är frisk

kan du svalka kroppen genom att simma.

•Avsluta bastubadandet med att tvätta dig.

•Vila och låt kroppen återhämta sig och återfå

normal temperatur. Drick något fräscht och

läskande för att återställa vätskebalansen.

1.6. Varningar

•Långvarigt badande i en het bastu höjer kropps-

temperaturen och kan vara farligt.

•Se upp för aggregatet när det är uppvärmt –

bastustenarna och ytterhöljet kan orsaka bränd-

skador på huden.

•Låt inte barn komma nära bastuaggregatet.

•Barn, rörelsehindrade, sjuka och personer med

svag hälsa får inte lämnas ensamma i bastun.

FI SV

•Selvitä saunomiseen liittyvät terveydelliset

rajoitteet lääkärin kanssa.

•Keskustele neuvolassa pienten lasten saunotta-

misesta.

•Liiku saunassa varovasti, koska lauteet ja lattiat

saattavat olla liukkaita.

•Älä mene kuumaan saunaan huumaavien ainei-

den (alkoholi, lääkkeet, huumeet ym.) vaikutuk-

sen alaisena.

•Älä nuku lämmitetyssä saunassa.

•Meri- ja kostea ilmasto saattavat syövyttää

kiukaan metallipintoja.

•Älä käytä saunaa vaatteiden tai pyykkien kuiva-

ushuoneena palovaaran vuoksi. Sähkölaitteet-

kin saattavat vioittua runsaasta kosteudesta.

1.6.1. Symbolien selitykset

Lue käyttöohje.

Ei saa peittää.

• Eventuella begränsningar i samband med bastu-

bad bör utredas i samråd med läkare.

• Småbarns bastubadande bör diskuteras med

mödrarådgivningen.

• Rör dig mycket försiktigt i bastun, eftersom

bastulave och golv kan vara hala.

• Gå inte in i en het bastu om du är påverkad av

berusningsmedel (alkohol, mediciner, droger o.d.).

• Sov inte i en uppvärmd bastu.

• Havsluft och fuktig luft i allmänhet kan orsaka

korrosion på aggregatets metallytor.

• Använd inte bastun som torkrum för tvätt – det

medför brandfara! Elinstallationerna kan dess-

utom ta skada av riklig fukt.

1.6.1. Symbolernas betydelse

Läs bruksanvisningen.

Får ej täckas.

Avaa asetusvalikko painamalla

MENU-painiketta. Tryck på MENU för att öppna

inställningsmenyn.

Saunahuoneen lämpötila

Näytössä näkyy lämpötilan asetusarvo.

Merkkivalo 6 vilkkuu.

• Valitse haluamasi lämpötila painikkeilla

– ja +. Asetusväli on 40–110 °C.

Temperatur i bastun

Skärmen visar temperaturinställningen i

bastun. Indikator 6 blinkar.

•Ändra inställningen för den önskade

temperaturen med – och +. Intervallet är

40–110 ºC.

Siirry seuraavaan kohtaan painamalla

MENU-painiketta. Tryck på MENU för att komma till nästa

inställning.

Jäljellä oleva päälläoloaika

Muuta jäljellä olevaa päälläoloaikaa

painikkeilla – ja +.

Återstående på-tid

Tryck på – och + för att ställa in återstående

tid som enheten ska vara på.

Esivalinta-aika (ajastettu käynnistys)

• Paina +-painiketta, kunnes

maksimipäälläoloaika ylittyy. Merkkivalo

7 vilkkuu.

• Aseta haluamasi esivalinta-aika

painikkeilla – ja +. Numerot askeltavat

10 minuutin portain aina 10 tuntiin asti,

mutta vaihtuvat 1 tunnin portain välillä

10–18 tuntia.

Förinställd tid (tidsinställd påslagning)

•Tryck på + tills du passerar den maximala

påslagningstiden. Temperaturindikatorn

slocknar. Symbolen för förinställd tid blinkar

på skärmen.

•Välj önskad förinställd tid med – och +. Du

kan ange tiden i intervall om 10 minuter upp

till 10 timmar och timvis mellan 10 och 18

timmar.

Poistu painamalla MENU-painiketta. Tryck på MENU för att avsluta.

Perustila (kiuas päällä)

Näytössä näkyy saunahuoneesta mitattu lämpötila.

Grundläge (bastuaggregat på)

Displayen visar temperaturen i bastun.

Perustila (esivalinta-aika käytössä, kiuas

pois päältä)

Asetettu esivalinta-aika jää näyttöön ja vähenee

kohti nollaa, jonka jälkeen kiuas kytkeytyy päälle.

Grundläge (förinställd tid, bastuaggregat

av)

Minskningen av återstående förinställd tid

visas tills noll visas. Då sätts aggregatet på.

PERUSASETUKSET/GRUNDINSTÄLLNINGAR

Esimerkki: kiuas on päällä 3 tuntia ja 30

minuuttia. Exempel: aggregatet kommer att vara på

under 3 timmar och 30 minuter.

Esimerkki: kiuas käynnistyy 10 minuutin kuluttua. Exempel: aggregatet startar efter 10 minuter.

Kuva 3a. Asetusvalikon rakenne, perusasetukset

Bild 3a. Menystruktur för inställningar, grundinställningar

FI SV

Veden ominaisuus

Vattenegenskap Vaikutukset

Effekt Suositus

Rekommendation

Humuspitoisuus

Humuskoncentration Väri, maku, saostumat

Färg, smak, utfällningar <12 mg/l

Rautapitoisuus

Järnkoncentration Väri, haju, maku, saostumat

Färg, lukt, smak, utfällningar <0,2 mg/l

Kovuus: tärkeimmät aineet mangaani (Mn) ja kalkki

eli kalsium (Ca)

Hårdhet: de viktigaste ämnena är mangan (Mn) och

kalk, dvs. kalcium (Ca)

Saostumat

Utfällningar Mn: <0,05 mg/l

Ca: <100 mg/l

Klooripitoinen vesi

Klorerat vatten Terveysriski

Hälsorisk Käyttö kielletty

Förbjudet att använda

Merivesi

Havsvatten Nopea korroosio

Snabb korrosion Käyttö kielletty

Förbjudet att använda

Taulukko 1. Veden laatuvaatimukset

Tabell 1. Krav på vattenkvaliteten

Kuva 3b. Asetusvalikon rakenne, lisäasetukset

Bild 3b. Menystruktur för inställningar, ytterligare inställningar

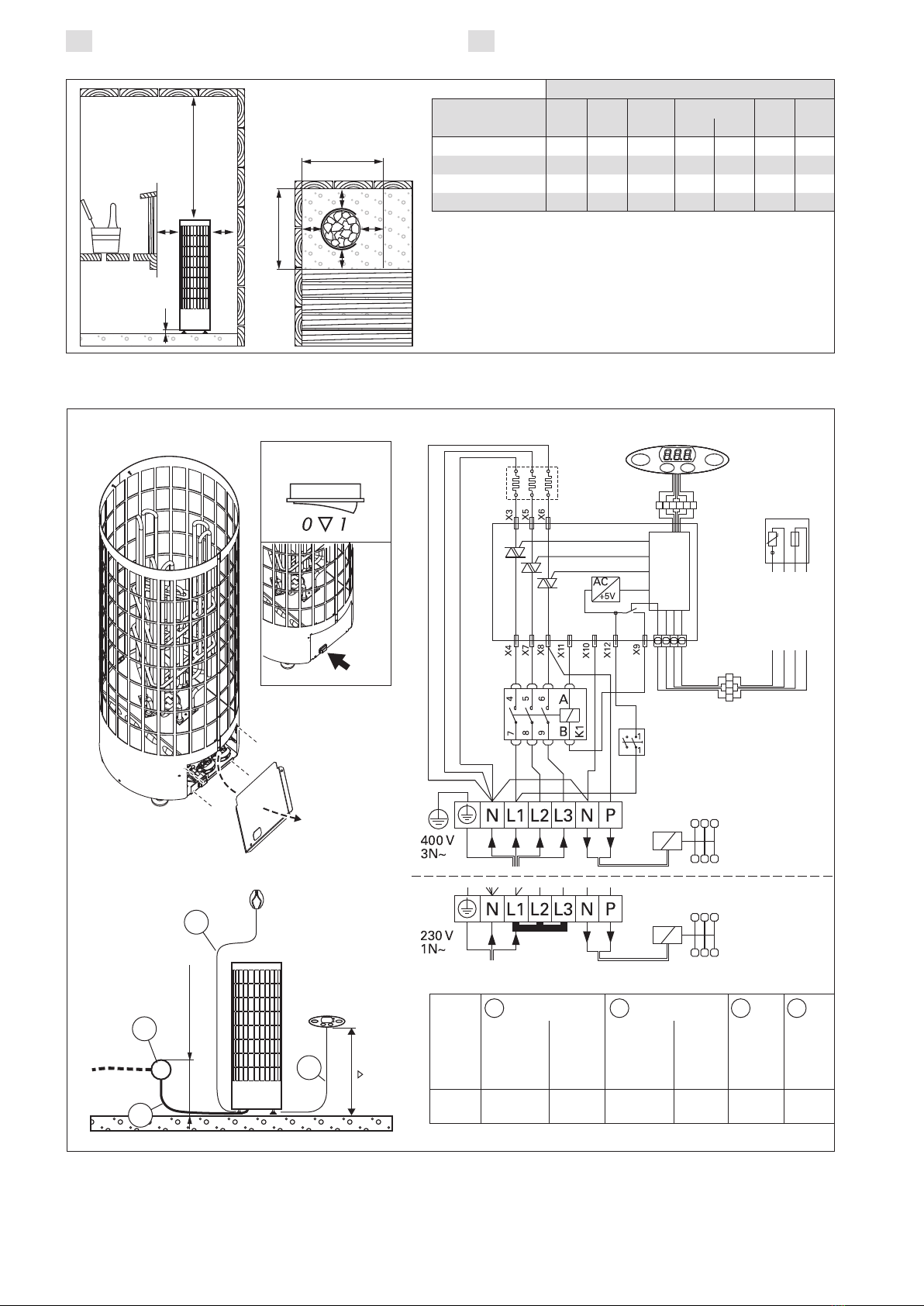

Kytke virta pois pääkytkimestä (katso kuva

7). Pidä MENU-painiketta painettuna ja

kytke virta takaisin päälle.

Stäng av strömmen i huvudströmbrytaren

(se bild 7). Håll MENU-knappen nedtryck och

koppla på strömmen igen.

Odota, että näyttöön ilmestyy

ohjelmaversion numero.

• Paina + muuttaaksesi

maksimipäälläoloaika-asetusta

• Paina – muuttaaksesi lämpöanturin

hienosäätö -asetusta

Vänta tills nummer för programversionen

visas i displayen.

• Tryck + för att ändra inställning för max

på-tiden.

• Tryck – för att ändra inställning för

temperaturgivaren.

Maksimipäälläoloaika

Voit muuttaa maksimipäälläoloaikaa

painikkeilla – ja +. Asetusväli on 2–6 tuntia.

Maximal på-tid

Den maximala på-tiden kan ändras med

knapparna – och +. Intervallet är 2–6 timmar.

Lämpöanturin hienosäätö

Hienosäätö sallii -10 yksikön korjausarvon.

Hienosäätö ei vaikuta suoraan mitattuun

lämpötila-arvoon, vaan muuttaa lämpötilan

mittauskäyrää.

Justering av givareavläsning

Mätvärdena kan korrigeras upp till -10

enheter. Fininställning påverkar inte för

direktmätt temperaturvärde utan ändrar

temperaturens mätkurva.

Paina MENU-painiketta. Kiuas siirtyy

valmiustilaan. Tryck på MENU. Aggregatet växlar till

standby-läge.

Kiuas valmiustilassa Standby för aggregatet

LISÄASETUKSET/YTTERLIGARE INSTÄLLNINGAR

Esimerkki: kiuas on päällä 4 tuntia päälle-

kytkennästä. (Jäljellä olevaa päälläoloai-

kaa voidaan muuttaa, katso kuva 3a.)

Exempel: aggregatet kommer att vara på

under 4 timmar från start. (Återstående på-tid

kan ändras, se bild 3a.)

FI SV

1.7. Vianetsintä

Kaikki huoltotoimet on annettava koulutetun

sähköalan ammattilaisen tehtäviksi.

ER1

• Lämpöanturin mittauspiiri avoin. Tarkista

anturikaapelin punainen ja keltainen johto ja

niiden liitokset (kuva 7).

ER2

• Oikosulku lämpöanturin mittauspiirissä.

Tarkista anturikaapelin punainen ja keltainen

johto ja niiden liitokset (kuva 7).

Kiuas ei lämpene.

• Tarkista, että kiukaan sulakkeet sähkötaulussa

ovat ehjät.

• Tarkista, että kiukaan liitäntäkaapeli on kytketty

( 3.4.).

• Tarkista, että ohjauspaneeliin asetettu

lämpötila on korkeampi kuin saunan lämpötila.

• Tarkista, ettei ylikuumenemissuoja ole

lauennut ( 3.5.).

Saunahuone lämpenee hitaasti. Kiukaalle heitetty

vesi jäähdyttää kivet nopeasti.

• Tarkista, että kiukaan sulakkeet sähkötaulussa

ovat ehjät.

• Tarkista, että kaikki vastukset hehkuvat kun

kiuas on päällä.

• Säädä lämpötila korkeammaksi.

• Tarkista, ettei kiukaan teho ole liian pieni ( 2.3.).

• Tarkista kiuaskivet ( 1.1.). Liian tiheä ladonta,

kivien painuminen ajan mittaan tai vääränlaiset

kiuaskivet voivat estää ilmankierron kiukaassa,

mikä puolestaan heikentää lämmitystehoa.

• Tarkista, että saunahuoneen ilmanvaihto on

järjestetty oikein ( 2.2.).

Saunahuone lämpenee nopeasti, mutta kivet eivät

ehdi lämmetä. Kiukaalle heitetty vesi ei höyrysty,

vaan valuu kivitilan läpi.

• Säädä lämpötila matalammaksi.

• Tarkista, ettei kiukaan teho ole liian suuri ( 2.3.).

• Tarkista, että saunahuoneen ilmanvaihto on

järjestetty oikein ( 2.2.).

Paneeli tai muu materiaali kiukaan lähellä tummuu

nopeasti.

• Tarkista, että suojaetäisyysvaatimukset

täyttyvät ( 3.2.).

• Tarkista kiuaskivet ( 1.1.). Liian tiheä ladonta,

kivien painuminen ajan mittaan tai vääränlaiset

kiuaskivet voivat estää ilmankierron

kiukaassa, mikä voi johtaa rakenteiden

ylikuumenemiseen.

• Tarkista, ettei vastuksia näy kivien takaa. Jos

näkyy, lado kivet uudelleen ja huolehdi, että

vastukset peittyvät kokonaan ( 1.1.).

• Katso myös kohta 2.1.1.

Kiuas tuottaa hajua.

• Katso kohta 1.2.

• Kuuma kiuas saattaa korostaa ilmaan

sekoittuneita hajuja, jotka eivät kuitenkaan ole

peräisin saunasta tai kiukaasta. Esimerkkejä:

maalit, liimat, lämmitysöljy, mausteet.

1.7. Felsökning

Allt servicearbete måste lämnas till professio-

nell underhållspersonal.

ER1

• Avbrott i temperaturgivarens mätkrets. Kon-

trollera röd och gul ledning till temperaturgiva-

ren och deras anslutningar (se bild 7).

ER2

• Kortslutning i temperaturgivarens mätkrets.

Kontrollera röd och gul ledning till temperatur-

givaren och deras anslutningar (se bild 7).

Aggregatet värms inte upp.

• Kontrollera att aggregatets säkringar i elskåpet

är hela.

• Kontrollera att aggregatets anslutningskabel har

kopplats ( 3.4.).

• Kontrollera att styrpanelen har ställts in på en

temperatur som överstiger rumstemperaturen.

• Kontrollera att inte överhettningsskyddet

utlösts. Då fungerar klockan, men aggregatet

värms inte upp. ( 3.5.)

Bastun värms upp långsamt. Det vatten som

slängs på aggregatet kyler ner stenarna snabbt.

• Kontrollera att aggregatets säkringar i elskåpet

är hela.

• Kontrollera att alla värmeelement glöder när

aggregatet är på.

• Höj temperaturen.

• Kontrollera att inte aggregatets effekt är för låg

( 2.3.).

• Kontrollera bastustenarna ( 1.1.). Om stenarna

staplats för tätt, sjunker ner med tiden eller

fel typ av bastustenar har använts, kan detta

förhindra luftcirkulationen i aggregatet, vilket

försämrar uppvärmningseffekten.

• Kontrollera att bastuns luftcirkulation ordnats

på rätt sätt ( 2.2.).

Bastun värms upp snabbt, men stenarna hinner inte

bli varma. Det vatten som slängs på aggregatet för-

ångas inte, utan rinner igenom stenutrymmet.

• Sänk temperaturen.

• Kontrollera att inte aggregatets effekt är för

stor ( 2.3.).

• Kontrollera att bastuns luftcirkulation ordnats

på rätt sätt ( 2.2.).

Panelen eller annat material nära aggregatet blir

snabbt mörkare.

• Kontrollera att kraven på säkerhetsavstånd

uppfylls ( 3.2.).

• Kontrollera bastustenarna ( 1.1.). Om stenarna

staplats för tätt, sjunker ner med tiden eller

fel typ av bastustenar har använts, kan detta

förhindra luftcirkulationen i aggregatet, vilket

kan leda till att konstruktionerna överhettas.

• Kontrollera att inga värmeelement syns bakom

stenarna. Om värmeelementen syns, stapla

stenarna på nytt och se till att värmeelementen

täcks helt ( 1.1.).

• Se även avsnitt 2.1.1.

Aggregatet luktar.

• Se avsnitt 1.2.

• Den heta aggregatet kan förstärka lukter som

finns i luften, men som ändå inte har sitt

ursprung i bastun eller aggregatet. Exempel:

målarfärg, lim, uppvärmningsolja, kryddor.

FI SV

2. SAUNAHUONE

2.1. Saunahuoneen rakenne

Kuva 4.

Bild 4.

A. Eristevilla, paksuus 50–100 mm. Saunahuone

tulee eristää huolellisesti, jotta kiuasteho voi-

daan pitää kohtuullisen pienenä.

B. Kosteussulku, esim. alumiinipaperi. Aseta

paperin kiiltävä puoli kohti saunan sisätilaa.

Teippaa saumat tiiviiksi alumiiniteipillä.

C. Noin 10 mm tuuletusrako kosteussulun ja pa-

neelin välissä (suositus).

D. Pienimassainen 12–16 mm paksu paneelilauta.

Selvitä ennen paneloinnin aloittamista laitteiden

sähköjohdotukset sekä kiukaan ja lauteiden

vaatimat vahvistukset seinissä.

E. Noin 3 mm tuuletusrako seinä- ja kattopaneelin

välissä.

F. Saunan korkeus on tavallisesti 2100–2300 mm.

Vähimmäiskorkeus riippuu kiukaasta (katso

taulukko 2). Ylälauteen ja katon välin tulisi olla

enintään 1200 mm.

G. Käytä keraamisia lattiapäällysteitä ja tummia

sauma-aineita. Kivistä irronnut kiviaines ja

löylyveden epäpuhtaudet saattavat liata ja/tai

vaurioittaa herkkiä lattiapäällysteitä.

HUOM! Selvitä paloviranomaisten kanssa mitä pa-

lomuurin osia saa eristää. Käytössä olevia hormeja

ei saa eristää.

HUOM! Suoraan seinään tai katon pinnalle asen-

nettu kevytsuojaus voi aiheuttaa palovaaran.

2.1.1. Saunan seinien tummuminen

Saunahuoneen puupintojen tummuminen ajan mit-

taan on normaalia. Tummumista saattavat nopeut-

taa

•auringonvalo

•kiukaan lämpö

•seinäpintoihin tarkoitetut suoja-aineet (suoja-

aineet kestävät huonosti lämpöä)

•kiukaan kivistä mureneva ja ilmavirtauksien

mukana nouseva hienojakoinen kiviaines.

2. BASTU

2.1. Bastuns konstruktion

A. Isoleringsull, tjocklek 50–100 mm. Bastun bör

isoleras omsorgsfullt för att kunna hålla bastu-

aggregatets effekt relativt låg.

B. Fuktspärr, t.ex. folie. Placera foliens glatta yta

mot bastuns inre. Tejpa fogarna täta med alu-

miniumtejp.

C. Cirka 10 mm bred ventilationsspringa mellan

fuktspärr och panel (rekommendation).

D. Lätt panel i 12–16 millimeters tjocklek. Utred

anläggningarnas elanslutningar innan panel-

ningen inleds, samt väggförstärkningar som

aggregatet och lavarna kräver.

E. Cirka 3 mm bred ventilationsspringa mellan

vägg- och takpanel.

F. Bastuns höjd är normalt 2100–2300 mm. Mi-

nimihöjden beror på aggregatet (se tabell 2).

Avståndet mellan övre lave och taket är maxi-

malt 1200 mm.

G. Använd keramisk golvbeläggning och mörk

fogmassa. Stenmaterial som lossat från

stenarna och orenheter från badvattnet kan

smutsa och/eller skada känsligt golv.

OBS! Konsultera brandmyndigheterna om vilka

delar av brandväggen får isoleras. Rökkanaler i an-

vändning får inte isoleras.

OBS! En direkt på väggen eller i taket monterad

tändskyddande beklädnad kan orsaka brandfara.

2.1.1. Mörknande av bastuns väggar

Det är normalt att träytorna inne i bastun mörknar

med tiden. Mörknandet kan försnabbas av

•solljus

•värmen från aggregatet

•skyddsmedel avsedda för väggytor (skydds-

medel tål värme dåligt)

•finfördelat stenmaterial som smulats från ste-

narna och förts med luftströmningar.

FI SV

min.

500 mm

min.

500 mm

min. 1000 mm

360°

180°

2.2. Saunahuoneen ilmanvaihto

Saunahuoneen ilman tulisi vaihtua kuusi kertaa tun-

nissa. Kuvassa 5 on esimerkkejä saunahuoneen il-

manvaihtoratkaisuista.

A. Tuloilmaventtiilin sijoitusalue. Jos ilmanvaihto

on koneellinen, sijoita tuloilmaventtiili kiukaan

yläpuolelle. Jos ilmanvaihto on painovoimainen,

sijoita tuloilmaventtiili kiukaan alapuolelle tai

viereen. Tuloilmaputken halkaisijan tulee olla

50–100 mm. Älä sijoita tuloilmaventtiiliä siten,

että ilmavirta viilentää lämpöanturia ( 3.3.2.)!

B. Poistoilmaventtiili. Sijoita poistoilmaventtiili

mahdollisimman kauas kiukaasta ja lähelle

lattiaa. Poistoilmaputken halkaisijan tulisi olla

kaksi kertaa tuloilmaputken halkaisijaa suu-

rempi.

C. Mahdollinen kuivatusventtiili (suljettu lämmit-

tämisen ja saunomisen aikana). Saunan voi

kuivattaa myös jättämällä oven auki saunomi-

sen jälkeen.

D. Jos poistoilmaventtiili on pesuhuoneen puolel-

la, saunan oven kynnysraon tulee olla vähin-

tään 100 mm. Koneellinen poistoilmanvaihto

pakollinen.

2.3. Kiuasteho

Kun seinät ja katto ovat paneelipintaiset ja paneelien

takana on riittävä eristys, kiukaan teho määritetään

saunan tilavuuden mukaan. Eristämättömät seinä-

pinnat (tiili, lasitiili, lasi, betoni, kaakeli yms.) lisää-

vät kiuastehon tarvetta. Lisää saunan tilavuuteen

1,2 m³ jokaista eristämätöntä seinäpintaneliötä koh-

ti. Esim. 10 m³ saunahuone, jossa on lasiovi vastaa

tehontarpeeltaan n. 12 m³ saunahuonetta. Jos sau-

nahuoneessa on hirsiseinät, kerro saunan tilavuus

luvulla 1,5. Valitse oikea kiuasteho taulukosta 2.

2.4. Saunahuoneen hygienia

Suosittelemme käyttämään saunoessa laudeliinoja,

jotta hiki ei valuisi lauteille.

Vähintään puolen vuoden välein kannattaa sau-

nan lauteet, seinät ja lattia pestä perusteellisesti.

Käytä juuriharjaa ja saunanpesuainetta.

Pyyhi kiuas pölystä ja liasta kostealla liinalla.

Poista kalkkitahrat kiukaasta 10 % sitruunahappo-

liuoksella ja huuhtele.

Kuva 5.

Bild 5.

2.2. Ventilation i bastun

Luften i bastun borde bytas sex gånger per timme.

Bild 5 visar exempel på ventilation av bastun.

A. Placering av tilluftsventil. Om ventilationen

är maskinell placeras tilluftsventilen ovanför

aggregatet. Vid självdragsventilation placeras

tilluftsventilen under eller bredvid aggregatet.

Tilluftsröret bör ha en diameter på 50–100 mm.

Placera inte tilluftsventilen så att luftströmmen

kyler ner temperaturgivaren (3.3.2.)!

B. Frånluftsventil. Placera frånluftsventilen så

långt från aggregatet och så när golvet som

möjligt. Frånluftsröret bör ha en diameter som

är två gånger större än tilluftsrörets.

C. Eventuell torkventil (stängd under uppvärmning

och bad). Bastun kan också torkas genom att

lämna dörren öppen efter badandet.

D. Om frånluftsventilen är i badrummet bör bastu-

dörren ha en springa på minst 100 mm nertill.

Maskinell frånluftsventilation obligatorisk.

2.3. Aggregateffekt

När väggarna och taket är panelade och det finns

en tillräcklig isolering bakom panelerna fastställs

effekten enligt bastuns yta. Väggytor utan isolering

(tegel, glas, betong, kakel osv.) kräver ökad aggre-

gateffekt. Lägg till 1,2 m³ till bastuns yta för varje

kvadrat väggyta utan isolering. T.ex. en bastu med

glasdörr på 10 m³ motsvarar ca 12 m³ till effektbe-

hovet. Om bastun har stockväggar multipliceras bas-

tuns yta med 1,5. Välj rätt aggregateffekt i tabell 2.

2.4. Bastuhygien

Vi rekommenderar att sitthanddukar används i bas-

tun så att inte svett rinner på lavarna.

Tvätta bastuns lavar, väggar och golv omsorgsfullt

med minst ett halv års mellanrum. Använd skurbor-

ste och tvättmedel för bastu.

Torka damm och smuts av aggregatet med en

fuktig duk. Avlägsna kalkfläckar från aggregatet

med 10 % citronsyrelösning och skölj.

FI SV

3. ASENNUSOHJE

Taulukko 2. Kiukaan asennustiedot

Tabell 2. Monteringsdata för aggregat

3.1. Ennen asentamista

Ennen kuin ryhdyt asentamaan kiuasta, tutustu

asennusohjeeseen ja tarkista seuraavat asiat:

•Kiuas on teholtaan ja tyypiltään sopiva ko.

saunahuoneeseen. Taulukon 2 antamia saunan

tilavuusarvoja ei saa ylittää eikä alittaa.

•Syöttöjännite on sopiva kiukaalle.

•Kiukaan asennuspaikka täyttää kohdassa 3.2.

”Asennuspaikka ja suojaetäisyydet” annetut

vaatimukset.

HUOM! Saunaan saa asentaa ainoastaan yhden

sähkökiukaan.

3. MONTERINGSANVISNING

3.1. Före montering

Innan du börjar montera aggregatet bör du bekanta

dig med monteringsanvisningarna och kontrollera

följande saker:

•Aggregatets effekt är lämplig med tanke på

bastuns storlek. De volymer som anges i tabell

2 får inte överskridas eller underskridas.

•Driftspänningen är den rätta för aggregatet.

•Placeringen av aggregatet uppfyller de kräv

som anges i punkt 3.2. ”Placering och säker-

hetsavstånd”.

OBS! Endast ett aggregat får monteras i en bastu.

3.2. Asennuspaikka ja suojaetäisyydet

Suojaetäisyyksien vähimmäisarvot on esitetty ku-

vassa 6.

•Arvoja on ehdottomasti noudatettava, koska

niistä poikkeaminen aiheuttaa palovaaran.

•Kiukaasta putoavat kuumat kivenmurut saat-

tavat vaurioittaa lattiapäällysteitä ja aiheuttaa

palovaaran. Tämän vuoksi asennuspaikan latti-

apäällysteen tulee kestää kuumuutta.

•Jos kiuas upotetaan lauteisiin upotuskaulusta

käyttäen, tutustu upotuskauluksen asennusoh-

jeeseen ennen kuin teet aukkoa lauteeseen.

3.3. Sähkökytkennät

Kiukaan saa liittää sähköverkkoon vain siihen

oikeutettu ammattitaitoinen sähköasentaja

voimassaolevien määräysten mukaan.

•Kiuas liitetään puolikiinteästi saunan seinällä

olevaan kytkentärasiaan (kuva 7: A). Kytken-

tärasian on oltava roiskevedenpitävä ja sen

korkeus lattiasta saa olla korkeintaan 500 mm.

• Liitäntäkaapelina (kuva 7: B) tulee käyttää kumi-

kaapelityyppiä H07RN-F tai vastaavaa. HUOM!

PVC-eristeisen johdon käyttö kiukaan liitäntä-

kaapelina on kielletty sen lämpöhaurauden takia.

•Jos liitäntä- tai asennuskaapelit tulevat sau-

naan tai saunan seinien sisään yli 1 000 mm

korkeudelle lattiasta, tulee niiden kestää

kuormitettuina vähintään 170 °C lämpötila

(esim. SSJ). Yli 1 000 mm korkeudelle saunan

lattiasta asennettavien sähkölaitteiden tulee

olla hyväksyttyjä käytettäviksi 125 °C ympäris-

tölämpötilassa (merkintä T125).

•Kiukaat on varustettu verkkoliittimien lisäksi

liittimellä (P), joka antaa mahdollisuuden säh-

kölämmityksen ohjaukseen (kuva 7). Kiukaalta

saadaan jännitteellinen ohjaus. Kiukaalta läm-

3.2. Placering och säkerhetsavstånd

De minsta säkerhetsavstånden beskrivs i bild 6.

•Avstånden måste ovillkorligen följas. Annars

kan det uppstå brandfara.

•Heta stenkorn som lossnar och ramlar ner

på golvet kan skada golvytor och vara en

brandrisk. Därför ska monteringsplatsens

golvytor tåla höga temperaturer.

•Om aggregatet sänks in i laven och

infällningsramen används, bekanta dig med

monteringsanvisningen för infällningsramen

innan du gör öppning i laven.

3.3. Elinstallation

Endast en auktoriserad elmontör får – under

iaktagande av gällande bestämmelser – an-

sluta aggregatet till elnätet.

•Aggregatet monteras halvfast till en kopplings-

dosa på bastuns vägg (bild 7: A). Kopplings-

dosan skall vara sköljtätt och placeras högst

500 mm över golvytan.

•Anslutningskabeln (bild 7: B) skall vara gum-

mikabel typ H07RN-F eller motsvarande. OBS!

Det är förbjudet att använda anslutningskabel

med PVC-isolering, eftersom PVC:n är värmes-

kör.

•Om anslutnings- eller nätkablarna placeras på

mer än 1 000 mm:s höjd på eller i bastuväg-

garna, skall de under belastning tåla minst

170 ºC (t.ex. SSJ). Elutrustning som placeras

högre än 1 000 mm ovanför bastugolvet skall

vara godkänd för användning i 125 ºC (märk-

ning T125).

•Aggregaten har förutom nätuttag en kontakt

(P) som möjliggör styrning av eluppvärmning

(bild 7). Aggregatet leder en spänningsförande

styrning. Ledningarna från aggregatet till sty-

Kiuas

Aggregat Teho

Effekt Mitat

Mått Kivet

Stenar Löylyhuone

Bastuutrymme

Lev./syv./kork.

Bredd/djup/höjd Paino

Vikt Tilavuus

Volym Korkeus

Höjd

kW mm kg max. kg

2.3.!

min. m³ max. m³ min. mm

PC70EE/VEE 6,8 320/320/930 10 90 6 10 1900

PC70HEE/VHEE 6,8 360/340/930 17 90 6 10 1900

PC90EE/VEE 9,0 320/320/930 10 90 8 14 1900

PC90HEE/VHEE 9,0 360/340/930 17 90 8 14 1900

FI SV

max. 500

3.3.3.

B B C D

400 V 3N~ 230 V 1N~

mm² A mm² mm² mm²A

6,8 5 x 1,5 3 x 10 3 x 6 1 x 35

9,0 5 x 2,5 3 x 16 3 x 10 1 x 40

4 x 0,25

6 x 0,5

Liitäntä-

kaapeli

Anslut-

ingskabel

Sulake

Säkring

Liitäntä-

kaapeli

Anslut-

ingskabel

Anturi-

kaapeli

Givare-

kabel

Data-

kaapeli

Data-

kabel

Sulake

Säkring

Teho

Effekt

Pääkytkin

Huvudströmbrytare

Pääkytkin

Huvudströmbrytare

Lämmityksen ohjaus

Styrning av uppvärmning

Lämmityksen ohjaus

Styrning av uppvärmning

Ohjauspaneeli

Styrpanel

Anturi

Givare

punainen/röd

keltainen/gul

sininen/blå

valkoinen/vit

Kuva 6. Suojaetäisyydet (mitat millimetreinä)

Bild 6. Säkerhetsavstånd (måtten i millimeter)

A B

A A

min. mm

A B C D E F

3N~ 1N~

PC70EE/VEE 100 100 950 30 50 520 520

PC90EE/VEE 100 100 950 30 50 520 520

PC70HEE/VHEE 30 100 950 30 50 420 470

PC90HEE/VHEE 30 100 950 30 50 420 470

Kuva 7. Sähkökytkennät

Bild 7. Elinstallationer

FI SV

mityksen ohjaukseen kytkettyjen johtojen tulee

vastata poikkipinta-alaltaan kiukaan liitäntäkaa-

pelia. Sähkölämmityksen ohjauskaapeli vie-

dään suoraan kiukaan kytkentärasiaan, josta

edelleen liitäntäkaapelin paksuisella kumikaa-

pelilla kiukaan riviliittimelle.

3.3.1. Sähkökiukaan eristysresistanssi

Sähköasennusten lopputarkastuksessa saattaa kiu-

kaan eristysresistanssimittauksessa esiintyä “vuo-

toa”. Tämä johtuu siitä, että vastusten eristeainee-

seen on imeytynyt ilmassa olevaa kosteutta (varas-

tointi/kuljetus). Kosteus poistuu vastuksista parin

lämmityskerran jälkeen.

Älä kytke sähkökiukaan tehonsyöttöä vikavir-

tasuojakytkimen kautta!

3.3.2. Lämpöanturin asentaminen

Asenna anturi kuvan 8 mukaisesti. Jos kiuas asen-

netaan kauemmas kuin 100 mm etäisyydelle sei-

nästä, on anturi asennettava kattoon.

Saunan tuloilmaventtiili ei saa olla lämpöantu-

rin lähellä. Ilmavirta venttiilin lähellä viilentää

anturia, jolloin ohjauskeskus saa anturilta väärää

tietoa saunan lämpötilasta. Tämän seurauksena kiu-

as voi ylikuumentua. Tuloilmaventtiilin vähimmäi-

setäisyys lämpöanturista (kuva 5):

•suuntaamaton venttiili: 1000 mm

•anturista poispäin suunnattu venttiili: 500 mm

Anturi on asennettava ohjeessa määrättyyn paik-

kaan (kuva 8). Jos vähimmäisetäisyys ei täyty, on

ilmanvaihtoa muutettava.

renheten skall ha en tvärsnittsyta som motsva-

rar matarkabelns. Styrkabeln för eluppvärm-

ning leds direkt in i aggregatets kopplings-

dosa, och därifrån med gummiklädd kabel av

samma tjocklek som anslutningskabeln vidare

till uttagsplinten.

3.3.1. Elaggregatets isoleringsresistans

Vid slutgranskningen av elinstallationerna kan det

vid mätningen av aggregatets isoleringsresistans

förekomma “läckage”, till följd av att fukt från luf-

ten trängt in i värmemotståndens isoleringsmaterial

(lager/transport). Fukten försvinner ur motstånden

efter några uppvärmningar.

Anslut inte aggregatets strömmatning via jord-

felsbrytare!

3.3.2. Montering av temperaturgivaren

Montera givaren enligt bild 8. Om aggregatet ställs

längre än 100 mm från väggen ska temperaturgiva-

ren sättas i taket ovanför aggregatet.

Bastuns tilluftsventil får inte vara nära tempe-

raturgivaren. Luftflödet nära ventilen kyler ner

givaren och ger därmed felaktiga temperaturindika-

tioner till styrenheten. Det kan innebära att aggre-

gatet överhettas. Minimiavståndet mellan tilluftsven-

tilen och temperaturgivaren (bild 5):

•runtomstrålande ventil: 1 000 mm

•ventil som är riktad bort från givaren: 500 mm

Givaren ska monteras på det ställe som anges i

anvisningen (bild 8). Om minimiavståndet inte upp-

fylls, måste ventilationen ändras.

Kuva 8. Anturin asentaminen (mitat millimetreinä)

Bild 8. Montering av givaren (måtten i millimeter)

100

100 100

PCEE/PCHEEPCHEEPCEE

100

30-100

100

FI SV

3.3.3. Ohjauspaneelin asentaminen

Ohjauspaneeli on roisketiivis ja pienjännitteinen.

Ohjauspaneeli voidaan asentaa esimerkiksi pesu-

huoneeseen, pukuhuoneeseen tai asuintiloihin. Jos

ohjauspaneeli asennetaan saunahuoneeseen, tulee

asennuspaikan olla vähintään minimisuojaetäisyy-

den päässä kiukaasta ja korkeintaan metrin (1 m)

korkeudella lattiasta.

Ohjauspaneelin mukana toimitetaan asennuskau-

lus, kaksi kiinnitysruuvia ja n. 3 metrin mittainen da-

takaapeli, jota voit tarvittaessa lyhentää. Saatavana

on myös 5 ja 10 metrin kaapeleita.

Johtoputkitus seinän rakenteissa antaa mahdolli-

suuden viedä datakaapeli piiloasennuksena ohjaus-

paneelin asennuspaikalle, muutoin asennus tehdään

pinta-asennuksena.

Kiinnitä ohjauspaneeli seuraavasti:

1. Pujota datakaapeli kauluksen läpi. Kiinnitä kau-

lus kiinnitysruuveilla.

2. Aseta ohjauspaneeli kaulukseen. Paneeli lukit-

tuu kaulukseen jousipidikkeillä.

3. Liitä datakaapelin vapaa pää kiukaan liittimeen

väri vastaavaan väriin -periaatteella (kuva 7).

3.4. Kiukaan asentaminen

Katso kuva 9.

1. Kytke kaapelit kiukaaseen ( 3.3.).

2. Aseta kiuas paikalleen ja säädä kiuas pystysuo-

raan kiukaan alla olevien säätöjalkojen avulla.

3. Kiinnitä kiuas saunan rakenteisiin kiinnityssarjo-

jen (2 kpl) avulla.

3.5. Ylikuumenemissuojan palauttaminen

Anturikotelossa on lämpöanturi ja ylikuumenemis-

suoja. Jos lämpötila anturin ympäristössä nousee lii-

an korkeaksi, ylikuumenemissuoja laukeaa ja katkai-

see virran kiukaalta pysyvästi. Lauenneen ylikuume-

nemissuojan palauttaminen on esitetty kuvassa 10.

Laukeamisen syy on selvitettävä ennen kuin

palautuspainiketta painetaan.

3.3.3. Montering av styrpanel

Kontrollpanelen är vattenskyddad och drivs av

lågspänning. Panelen kan monteras i tvättrummet,

omklädningsrummet eller bostaden. Om panelen

monteras i bastun, bör den placeras minst på mini-

miavstånd från aggregatet och monteras på högst

en meters (1 m) höjd.

Kontrollpanelen levereras med en monteringskra-

ge, två fästskruvar och en 3 m lång datakabel som

vid behov kan kortas av. 5- och 10-meterskablar

finns också tillgängliga.

Rördragning i väggkonstruktionen möjliggör dold

montering av kabeln till kontrollpanelen. I annat fall

måste ytmontering ske.

Montera kontrollpanelen enligt följande:

1. Dra datakabeln genom monteringskragen.

Skruva fast monteringsflänsen med de medföl-

jande fästskruvarna.

2. Lägg styrpanelen i kragen. Panelen låses fast

monteringskragen med fjäderhållarna.

3. Anslut datakabeln till anslutningen i bastuag-

gregatet (kabel och anslutningar är färgmarke-

rade) (bild 7).

3.4. Montering av aggregatet

Se bild 9.

1. Anslut kablarna till aggregatet ( 3.3.).

2. Montera bastuaggregatet och justera det med

hjälp av de justerbara fötterna så att det står

rakt i vertikalled.

3. Använd fästena (2 st) för att fästa upp aggre-

gatet i bastun.

3.5. Återställning av överhettningsskydd

Givareboxen innehåller en temperaturgivare och ett

överhettningsskydd. Om temperaturen i givarens

omgivning stiger för högt, löser överhettningsskyd-

det ut strömmen till aggregatet. Återställning av

överhettningsskyddet visas i bild 10.

Anledningen till att skyddet har utlösts måste

fastställas innan knappen trycks in.

FI SV

Kuva 9. Kiukaan asentaminen

Bild 9. Montering av aggregatet

Kuva 10. Ylikuumenemissuojan palautuspainike

Bild 10. Överhettningsskyddets återställningsknapp

3.3.

3. PCEE/PCVEE

3. PCHEE/

PCVHEE

1. INSTRUCTIONS FOR USE

1.1. Piling of the Sauna Stones

The piling of the sauna stones has a great effect

on both the safety and the heating capability of the

heater.

Important information on sauna stones:

•The stones should be 5–10 cm in diameter.

•Use solely angular split-face sauna stones that

are intended for use in a heater. Peridotite,

olivine-dolerite and olivine are suitable stone

types.

•Neither light, porous ceramic “stones“ nor soft

soapstones should be used in the heater. They

do not absorb enough heat when warmed up.

This can result in damage in heating elements.

•Wash off dust from the stones before piling

them into the heater.

Please note when placing the stones:

•The aim is to pile a dense layer of stones

against the steel grid and pile the rest of the

stones loosely. The dense layer prevents the

direct heat radiation from overheating materials

around the heater. Be especially careful with

the corners where the heating elements are

near the grid. The loose piling of stones in the

middle lets the air flow through the heater,

resulting in good heating of sauna and sauna

stones.

•Do not drop stones into the heater.

•Do not wedge stones between the heating

elements.

•Pile the stones so that they support each other

instead of lying their weight on the heating

elements.

•Support the heating elements with stones so

that the elements stay vertically straight.

•Do not form a high pile of stones on top of the

heater.

•No such objects or devices should be placed

inside the heater stone space or near the heater

Figure 1. Piling of the sauna stones

Abbildung 1. Aufschichtung der Saunaofensteine

that could change the amount or direction of

the air flowing through the heater.

A bare heating element can endanger

combustible materials even outside the safety

distances. Check that no heating elements can be

seen behind the stones.

1.1.1. Maintenance

Due to large variation in temperature, the sauna

stones disintegrate in use.

Rearrange the stones at least once a year or even

more often if the sauna is in frequent use. At the

same time, remove any pieces of stones from the

bottom of the heater and replace any disintegrated

stones with new ones. By doing this, the heating

capability of the heater stays optimal and the risk

of overheating is avoided.

Pay attention especially to the gradual settling

of the stones. Be sure that the heating

elements do not appear with time. The stones settle

most rapidly within two months of piling.

1.2. Heating of the Sauna

When operating the heater for the first time, both the

heater and the stones emit smell. To remove the smell,

the sauna room needs to be efficiently ventilated.

If the heater output is suitable for the sauna room,

it will take about an hour for a properly insulated

sauna to reach the required bathing temperature (

2.3.). The sauna stones normally reach the bathing

temperature at the same time as the sauna room.

A suitable temperature for the sauna room is about

60–75 °C.

1.3. Using the Heater

Before switching the heater on always check

that there isn’t anything on top of the heater

or inside the given safety distance. 1.6.

Heater models PC70EE/VEE/HEE/VHEE and

PC90EE/VEE/HEE/VHEE are equipped with a sepa-

rate control panel and an internal electronic power

regulation unit, which is controlled by a computer

and a separate temperature sensor.

Anyone using the heater can program the sauna’s

temperature and the operating time according to

preference from the heater’s control panel (see fig-

ure 2). Furthermore, by pressing a button on the

panel the heater can be programmed to come on at

the desired pre-setting time. The heater’s factory

settings are as follows:

•temperature about +65 ºC

•on-time 4 hours

•pre-setting time 0 hours

The settings menu structure and changing the set-

tings is shown in figures 3a and 3b. The programmed

temperature value and all values of additional set-

tings are stored in memory and will also apply when

the device is switched on next time.

Switching the Heater On and Off

When the heater is connected to the power supply

and the main switch (see figure 7) is switched

on, the heater is in standby mode (I/0 button’s

background light glows).

Start the heater by pressing the I/O

button on the control panel.

The heater makes a sound signifying the safety

switch has come on. When the heater starts,

the indicator light 6 flashes and the display will

show the set temperature. After five seconds,

the temperature in the sauna room appears in the

screen.

When the desired temperature has been reached

in the sauna room, the heating elements are au-

tomatically turned off. To maintain the desired

temperature, the power regulation unit will auto-

matically turn the heating elements on and off in

periods. The last decimal point in the display glows

when the heating elements are on.

The heater will turn off when the I/O button is

pressed, the on-time runs out or an error occurs.

1.4. Throwing Water on Heated Stones

The air in the sauna room becomes dry when warmed

up. Therefore, it is necessary to throw water on the

heated stones to reach a suitable level of humidity in

the sauna. The effect of heat and steam on people

varies – by experimenting, you can find the levels of

temperature and humidity that suit you best.

You can adjust the nature of the heat from soft to

sharp by throwing water either to the front of the

heater or straight on top of the stones.

The maximum volume of the ladle is 0.2 litres.

If an excessive amount of water is poured on

the stones, only part of it will evaporate and the rest

may splash as boiling hot water on the bathers. Never

throw water on the stones when there are people near

the heater, because hot steam may burn their skin.

The water to be thrown on the heated stones

should meet the requirements of clean household

water (table 1). Only special aromas designed for

sauna water may be used. Follow the instructions

given on the package.

1. Anzeige

2. Ein/Aus-Schalter des Ofens

3. Modus wechseln

4. Wert verringern *)

5. Wert erhöhen *)

6. Temperaturkontrollleuchte

7. Kontrollleuchte für die Zeitwahl

1. Display

2. Heater on/off switch

3. Mode change

4. Value decrease *)

5. Value increase *)

6. Temperature indicator light

7. Timing operation indicator light

Figure 2. Control panel

Abbildung 2. Bedienfeld

7 6

*) Press and hold to make the value

change faster. *) Gedrückt halten, damit die Werte

sich schneller ändern.

1.5. Instructions for Bathing

•Begin by washing yourself.

•Stay in the sauna for as long as you feel

comfortable.

•Forget all your troubles and relax.

•According to established sauna conventions,

you must not disturb other bathers by speaking

in a loud voice.

•Do not force other bathers from the sauna by

throwing excessive amounts of water on the

stones.

•Cool your skin down as necessary. If you

are in good health, you can have a swim if a

swimming place or pool is available.

•Wash yourself after bathing.

• Rest for a while and let your pulse go back to

normal. Have a drink of fresh water or a soft

drink to bring your fluid balance back to normal.

Press the MENU button to open the

settings menu. Öffnen Sie das Einstellungsmenü, indem Sie die

MENU-Taste drücken.

Sauna room temperature

The display shows the sauna room tem-

perature setting. Indicator light 6 blinks.

• Change the setting to the desired

temperature with the – and +

buttons. The range is 40–110 ºC.

Temperatur in der Saunakabine

Das Display zeigt die Temperatureinstellung für

die Saunakabine an. Die Kontrollleuchte 6 blinkt.

•Ändern Sie die Einstellung mit den Tasten –

und + auf die gewünschte Temperatur. Der

Einstellbereich beträgt 40–110 °C.

Press the MENU button to access the

next setting. Gehen Sie zur nächsten Einstellung über, indem

Sie die MENU-Taste drücken.

Remaining on-time

Press the – and + buttons to adjust the

remaining on-time.

Verbleibende Einschaltzeit

Stellen Sie mit den Tasten – und + die

verbleibende Einschaltzeit ein.

Pre-setting time (timed switch-on)

• Press the + button until you overstep

the maximum on-time. Indicator light

7 blinks.

• Select the desired pre-setting time

using the – and + buttons. The time

may be pre-set at intervals of 10

minutes up to 10 hours and one hour

from 10 to 18 hours.

Vorwahlzeit (zeitgesteuertes Einschalten)

•Drücken Sie die Taste +, bis die maximale

Einschaltzeit überschritten ist. Die

Kontrollleuchte 7 blinkt.

•Wählen Sie mit den Tasten – und + die

gewünschte Vorwahlzeit aus. Die Zeit kann für

bis zu 10 Stunden in Schritten von 10 Minuten

und ab 10 bis zu 18 Stunden in Schritten von

einer Stunde eingestellt werden.

Press the MENU button to exit. Drücken Sie die MENU-Taste, um die

Einstellungen zu beenden.

Basic mode (heater on)

The display shows the sauna room

temperature.

Basis-Modus (Ofen ein)

Die Anzeige zeigt die Temperatur in der

Saunakabine an.

Basic mode (pre-setting time running, heater off)

The decrease of remaining pre-setting time is

shown until zero appears, after which the heater

is switched on.

Basis-Modus (Vorwahlzeit läuft, Ofen aus)

Die sich verringernde Vorwahlzeit wird bis zum

Stand von null angezeigt, und anschließend

wird der Ofen eingeschaltet.

Basic settings/GRUNDEINSTELLUNGEN

Figure 3a. Settings menu structure, basic settings

Abbildung 3a. Struktur des Einstellungsmenüs, Grundeinstellungen

Example: the heater will be on for 3 hours

and 30 minutes. Beispiel: Der Saunaofen wird 3 Stunden und

30 Minuten lang laufen.

Example: the heater will start after 10 minutes. Beispiel: Der Saunaofen wird in 10 Minuten eingeschaltet.

This manual suits for next models

Table of contents

Popular Heater manuals by other brands

SIGURO

SIGURO SGR-HC-P200W Translation of the operating instructions

Dyna-Glo

Dyna-Glo LPC25 Series User's installation, operation and maintenance manual

Costway

Costway FP10220 user manual

Beper

Beper RI.078 use instructions

BCC

BCC FH22-01 instruction manual

ORIGO

ORIGO FH9500 instruction manual

Rointe

Rointe Torino AQUA instruction & installation guide

KENT

KENT KCH205-002 instructions

UNITED

UNITED UHP-797 instruction manual

Thermor

Thermor Evidence 1000 Installation and user manual

Viessmann

Viessmann VITOLADENS 300-T VW3B Service instructions

VEAB

VEAB AW 63s manual

Finnleo

Finnleo Fonda Series Installation and operating instructions

Kermi

Kermi SGE1A Series Instructions for installation and use

Heinner

Heinner HCVH-Y2000TBK manual

Insignia

Insignia NS-HTWFB8 Quick setup guide

Zibro

Zibro H610 operating manual

tresnar

tresnar 7141 instruction manual

welldana PCEE User manual

Popular Heater manuals by other brands
