Weston 65-0501-W Operating instructions

VACUUM SEALER
MAINTENANCE KIT
MODEL NO. 65-0501-W,
MODEL NO. 65-0501-RT and
MODEL NO. 65-0501-RT-EU
REV031214
LID ASSEMBLY
Model No. 65-0512
MAINTENANCE KIT
Model No. 65-0510
X

1 Maintenance Kit
COMPONENT LIST
DIAGRAM PART PART
NO. DESCRIPTION NUMBER
1 Maintenance Kit Sold Separately 65-0510
Includes: 2 Vacuum Chamber Seals, 2 Seal Bar Tape,
and 2 Vacuum Chamber Lid Seals (with Adhesive Back)
If any components of this unit are broken, the unit does not operate properly or you
need a replacement instruction manual, visit us on the web at
WestonProduct.com/support
Or call Weston Products LLC Toll Free at 1-800-814-4895
Monday thru Friday 8:00am-5:00pm EST. Outside the U.S. call 440-638-3131
-2-

-3-
Some parts of the Vacuum Sealer may need
replacing after repeated use. A Maintenance
Kit (Sold Separately) (Figure 1) may be
necessary for the Vacuum Sealer to properly
function. NOTE: Remove the inner foam oval
from all of the foam Chamber Seals. The foam
oval can be discarded, only the outer foam ring
is needed (Figure 1a).
REPLACING THE VACUUM
CHAMBER SEAL:
1. Press the ON/OFF Button on the Control
Panel to turn the Vacuum Sealer “OFF”.
2. Disconnect the Vacuum Sealer from the
power supply.
3. Make sure the Vacuum Sealer is completely cool.
4. Press both of the Lid
Release Buttons on each side
of the Vacuum Sealer to release
the lid lock, then lift the Vacuum
Lid to open.
5. Remove the Vacuum
Chamber Seal (NOTE: The
Vacuum Chamber Seal DOES
NOT have an adhesive backing.)
(Figure 2) from the groove
around the Vacuum Chamber
on the base of the Vacuum
Sealer.
6. Position a new Vacuum
Chamber Seal into the groove
around the Vacuum Chamber
on the base of the Vacuum
Sealer.
7. Work the Vacuum Chamber
Seal into the groove until the
seal is completely in place.
SERVICE INSTRUCTIONS
Figure 1
Figure 2
WARNING! Before cleaning, assembling or disassembling the
appliance, make sure the appliance is OFF and the PLUG IS REMOVED
FROM THE OUTLET/POWER SOURCE!
Seal Bar
Heating
Element/
Seal Bar Tape
Vacuum
Chamber
Seal
Vacuum
Chamber
Figure 1a
Discard
foam
ovals
Keep
Chamber
Seals
Vacuum Sealer
Maintenance Kit

-4-
REPLACING THE VACUUM
CHAMBER LID SEAL:
1. Press the ON/OFF Button on the Control
Panel to turn the Vacuum Sealer “OFF”.
2. Disconnect the Vacuum Sealer from the
power supply.
3. Make sure the Vacuum Sealer is
completely cool.
4. Press both of the Lid Release Buttons
on each side of the Vacuum Sealer to
release the lid lock, then lift the Vacuum
Lid to open.
5. Remove the Vacuum Chamber Lid
Seal from the groove in the Plastic Lid
Base (Figure 3).
NOTE: The Vacuum Chamber Lid Seal
has an adhesive backing-if the adhesive
does not remove cleanly from the plastic,
use a gentle, household adhesive remover.
Make sure the surface is dry and oil free
before replacing with the new Vacuum
Chamber Lid Seal.
6. Peel off the backing from the Vacuum
Chamber Lid Seal. Position the new
Vacuum Chamber Lid Seal into the groove
in the Plastic Lid Base.
7. Work the Vacuum Chamber Lid Seal
into the groove with your ngers until the
seal is completely in place and hold for 30
seconds. Wait for 30 minutes before using.
Figure 3
Vacuum
Chamber
Lid Seal
Plastic Lid Base

-5-

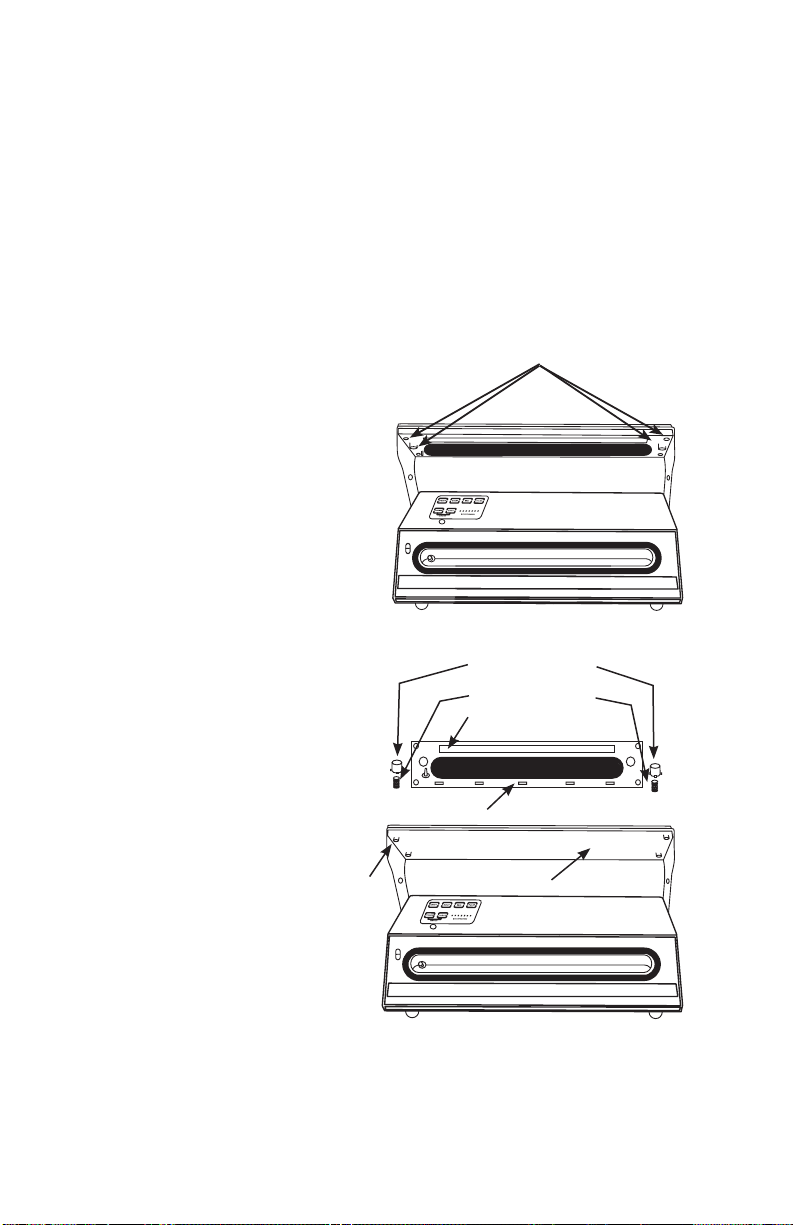

REPLACING THE LID ASSEMBLY:
1. Press the ON/OFF Button on the Control Panel to turn the Vacuum Sealer “OFF”.
2. Disconnect the Vacuum Sealer from the power supply.
3. Make sure the Vacuum Sealer is completely cool.
4. Press both of the Lid Release Buttons on each side of the Vacuum Sealer to
release the lid lock, then lift the Vacuum Lid to open.
5. Using a Phillips-head screwdriver, remove the 4 Lid Screws in the Plastic Lid
Base (Figure 4).
NOTE: Short, narrow diameter or angled screwdrivers work best for removing
the screws.
6. Remove the Plastic Lid Base, 2
Release Buttons and the 2 Release
Springs from the Stainless Steel Lid.
7. To install the new Lid Assembly,
turn the Plastic Lid Base upside down
with the Vacuum Chamber Lid Seal
positioned towards the front of the
Vacuum Sealer and the Chamber Lid
Seal facing you.
8. Place the 2 Release Buttons into
the slots (Figure 5). Insert the 2 Release
Springs into the backs of the Release
Buttons.
9. With the Vacuum Chamber Lid
Seal positioned towards the front of the
Vacuum Sealer and the Chamber Lid
Seal facing you, carefully position the
Plastic Lid Base Assembly back onto
the Stainless Steel Lid so that the 4
screw holes in the Plastic Lid Base
line up with the 4 screw posts on the
Stainless Steel Lid.
10. Use one hand to hold the Plastic Lid
Base and the other to insert and turn the
4 Lid Screws. HINT: It may work better
to tilt the Vacuum Sealer on its side when
installing the Lid Screws.
11.When all 4 Lid Screws are installed,
the Plastic Lid Base should be ush
to the Stainless Steel Lid. If it is not,
then the Lid Screws may be improperly
installed (i.e. crooked or not tight enough).
Release Button
Figure 5
Release Spring
Plastic Lid Base
Stainless Steel Lid
Chamber Lid Seal
Screw
Posts
Lid Screws
Figure 4

-6-
REPLACING THE SEAL BAR TAPE:
1. Press the ON/OFF Button on the
Control Panel to turn the Vacuum Sealer
“OFF”.
2. Disconnect the Vacuum Sealer from the
power supply.
3. Make sure the Vacuum Sealer is
completely cool.
4. Pick at either end of the Seal Bar
Tape covering the Seal Bar Heating
Element until it lifts slightly (Figure 6).
Grasp the loose end and slowly pull
the Seal Bar Tape back over itself until fully
removed.
5. Remove the backing from a new strip of Seal Bar Tape. Be careful not to allow the
Seal Bar Tape to contact anything including itself while the adhesive side is exposed.
6. Hold one end of the Seal Bar Tape in each hand. Stick the left end of the Seal Bar
Tape to the at area on the Base just left of the Seal Bar Heating Element. Apply the
Seal Bar Tape from left to right over the Seal Bar Heating Element. Make sure there
are no wrinkles or folds in the Seal Bar Tape once applied. The Seal Bar Tape should
fully cover the Seal Bar Heating Element.
Figure 6
Seal Bar Tape
Seal Bar Heating
Element

-7-
SELLADORA AL VACÍO
JUEGO DE MANTENIMIENTO
MODELO N° 65-0501-W
MODELO N° 65-0501-RT y
MODELO N° 65-0501-RT-EU
REV031214
CONJUNTO DE LA TAPA
Modelo N° 65-0512
JUEGO DE MANTENI-
MIENTO
Modelo N° 65-0510
X

LISTA DE COMPONENTES
NÚMERO EN DESCRIPCIÓN NÚMERO
DIAGRAMA DE PARTE DE PARTE
1 Juego de mantenimientoSe vende por separado 65-0510
Incluye: 2 sellos de la cámara de vacío, 2 cintas para
la barra selladora y 2 sellos de la tapa de la cámara
de vacío (con reverso adhesivo)
Si cualquier componente de esta unidad está descompuesto, si la unidad no funciona
debidamente o si
necesita un reemplazo del instructivo, visítenos en la Web en
WestonProduct.com/support
O llame a Weston Products LLC larga distancia sin costo 1-800-814-4895
De lunes a viernes, de 8:00 am a 5:00 pm EST Fuera de Estados Unidos llame al 440-638-3131
INSTRUCCIONES EN ESPAÑOL
1 Juego de Mantenimiento

LISTA DE COMPONENTES
Algunas partes de la selladora al vacío
podrían necesitar ser reemplazadas después
del uso repetido. Puede ser necesario un
juego de mantenimiento (se vende por
separado) (gura 1) para que la selladora al
vacío funcione debidamente. NOTA: Retire
el óvalo interno de espuma de todos los sellos
de espuma de la cámara. Puede desechar
el óvalo de espuma; solo se necesita el aro
externo de espuma (gura 1a).
CÓMO REEMPLAZAR EL
SELLO DE LA CÁMARA DE VACÍO
1. Oprima el INTERRUPTOR del panel de
control para apagar la selladora al vacío ("off").
2. Desconecte la selladora al vacío del
tomacorriente.
3. Revise que la selladora al vacío esté
completamente fría.
4. Oprima los botones para
soltar la tapa a cada lado de
la selladora al vacío para
destrabar la tapa, después
levante la tapa para abrirla.
5. Retire el sello de la cámara
de vacío (NOTA: El sello de la
cámara de vacío NO TIENE
respaldo adhesivo.) (gura
2) del surco alrededor de la
cámara de vacío en la base de
la selladora al vacío.
6. Coloque un sello nuevo en el
surco alrededor de la cámara de
vacío en la base de la selladora
al vacío.
7. Meta el sello de la cámara
de vacío en el surco hasta que
esté completamente en su lugar.
INSTRUCCIONES DE MANTENIMIENTO
Figura 1
Figura 2
¡ADVERTENCIA! Antes de limpiar, ensamblar o desarmar el aparato,
cerciórese de que esté APAGADO y que LA CLAVIJA ESTÉ RETIRADA
DEL TOMACORRIENTE O FUENTE DE ENERGÍA.
Barra selladora
Elemento
térmico/
Cinta de la
barra selladora
Sello de la
cámara de
vacío
Cámara de
vacío
Figura 1a
Deseche
los
óvalos de
espuma.
Conserve
los sellos
de la
cámara.
Juego de
mantenimiento
de la selladora al
vacío
INSTRUCCIONES EN ESPAÑOL

-10-
CÓMO REEMPLAZAR EL
SELLO DE LA TAPA DE LA
CÁMARA DE VACÍO
1. Oprima el INTERRUPTOR del panel de
control para apagar la selladora al vacío.
2. Desconecte la selladora al vacío del
tomacorriente.
3. Revise que la selladora al vacío esté
completamente fría.
4. Oprima los botones para soltar la tapa
a cada lado de la selladora al vacío para
destrabar la tapa, después levante la tapa
para abrirla.
5. Quite el sello de la tapa de la cámara
de vacío del surco de la base de plástico de
la tapa (gura 3).
NOTA: El sello de la tapa de la cámara
de vacío tiene un respaldo adhesivo. Si
éste no se desprende limpiamente del
plástico, use un removedor de adhesivos
casero suave. Revise que la supercie
esté seca y limpia de grasa antes de
colocar el nuevo sello de la tapa de la
cámara de vacío.
6. Desprenda el respaldo del sello de la
tapa de la cámara de vacío. Coloque el
sello de la tapa de la cámara de vacío del
surco de la base de la tapa de plástico.
7. Meta el sello de la tapa de la cámara de
vacío en el surco con los dedos hasta que
esté completamente en su lugar; entonces
sosténgalo ahí durante 30 segundos.
Espere 30 minutos antes de usarla.
Figura 3
Cámara de
vacío
Sello de la tapa
Base de la tapa de plástico
INSTRUCCIONES EN ESPAÑOL
