Westward Broadcast Spreader Use and care manual

Please read and save these instructions. Read through this owner’s manual carefully before using product. Protect
yourself and others by observing all safety information, warnings, and cautions. Failure to comply with instructions could
result in personal injury and/or damage to product or property. Please retain instructions for future reference.
Operating Instructions and Parts Manual 10F635
YTL835
Printed in China
05/11
60 Lb. Broadcast Spreader
Unpacking
After unpacking unit, inspect carefully for any damage that may
have occurred during transit. Check for loose, missing, or damaged
parts. Shipping damage claim must be filed with carrier.
Read These Instructions Before Assembly
Your spreader is designed to be pushed at three miles per hour, which is a brisk walking speed. Slower or faster
speeds will change the spread patterns. Wet spreading material will also change the spread pattern and flow rate.
Clean your spreader thoroughly after each use. Wash between the shut off plate and bottom of the hopper.
Ensure that the FRONT of the gear box points to the front of the spreader. The impeller must turn clockwise.
Reversing the gear box will cause the impeller to turn counter clockwise. Clean the impeller plate after each use.
Spreading material stuck on the impeller blades will cause uneven spreading.
General Safety Information
Make sure you are appropriately dressed, including
sturdy footwear. Protect yourself by wearing gloves
and a dust mask when handling chemical lawn
products that contain pesticides and herbicides.
Assembly
Before assembling this spreader, you need to have
the following tools:
1. A pair of pliers
2. An adjustable wrench

2
10F635Westward Operating Instructions and Parts Manual
60 Lb. Broadcast Spreader

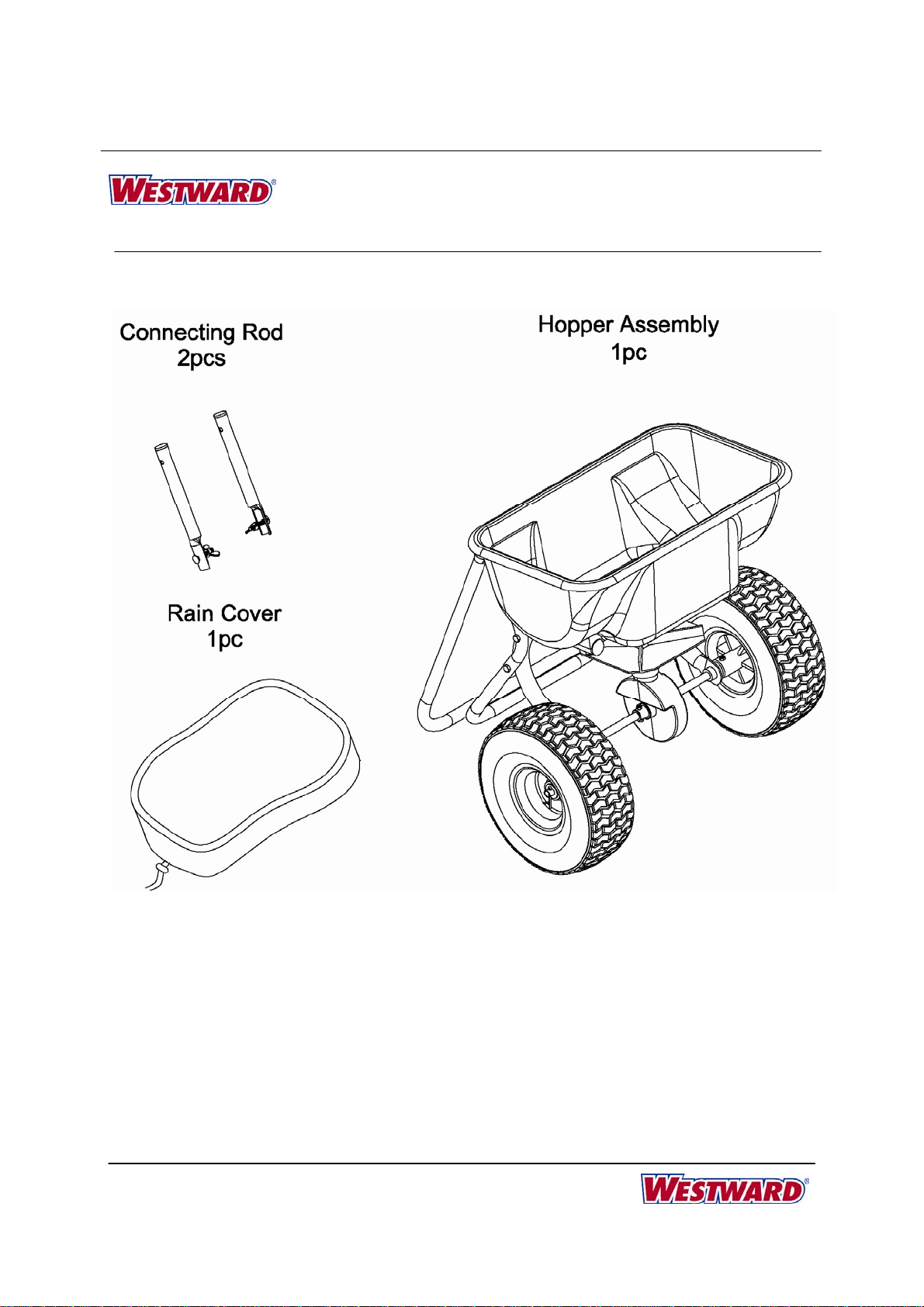

Parts in Carton

3
10F635Westward Operating Instructions and Parts Manual
60 Lb. Broadcast Spreader
STEP 1：
1. Attach the connecting rod to the hopper
assembly by using the M6x35 carriage
bolts and tighten by hand or with a pair
of pliers the M6 wing nuts. Do not over
tighten.
2. Attach the handle to the connecting rods
using the M6x35 carriage bolt and
tighten by hand or with a pair of pliers
the M6 wing nuts. Do not over tighten.

Westward Operating Instructions and Parts Manual
4
60 Lb. Broadcast Spreader
10F635

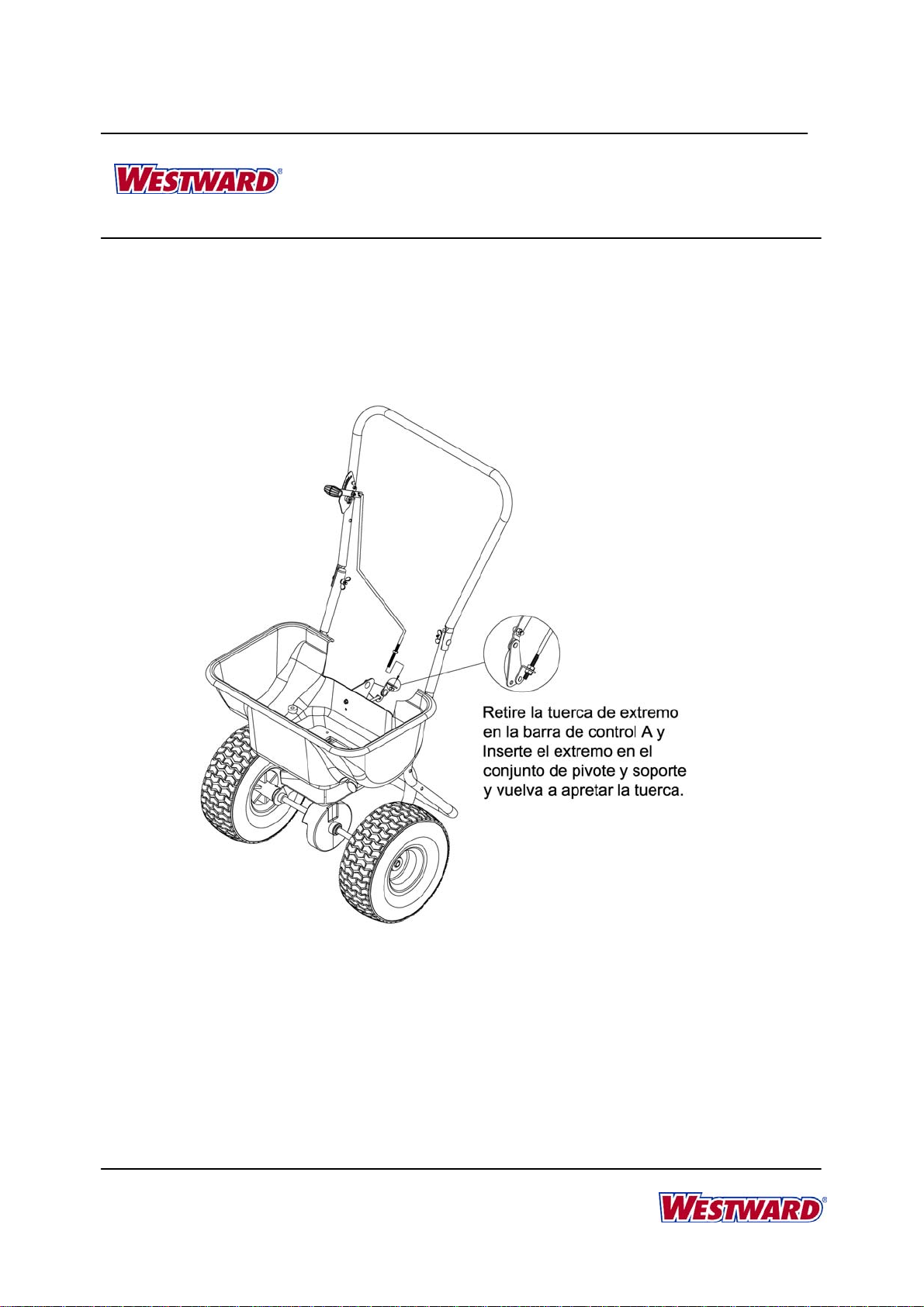

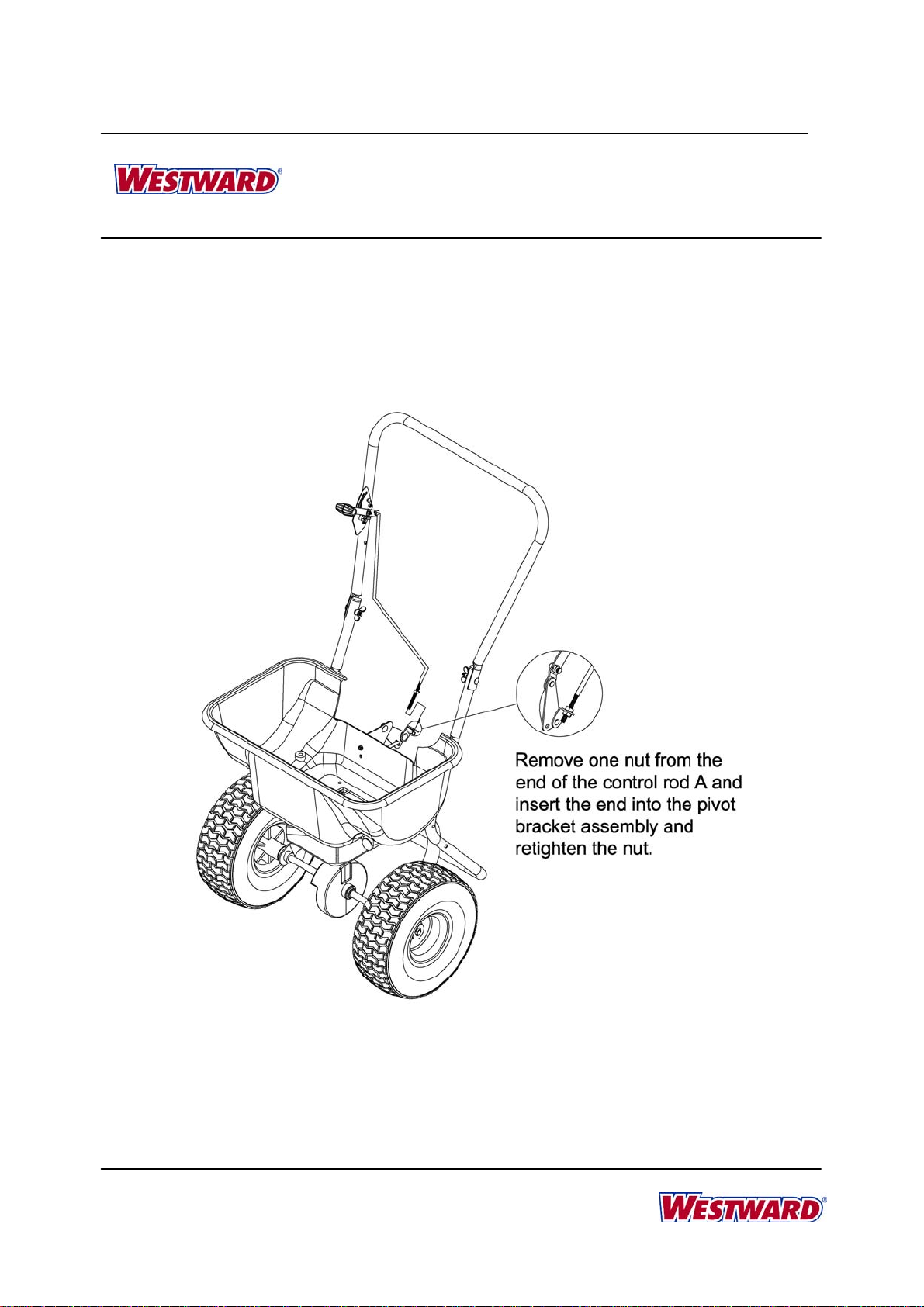

STEP 2：
1. Remove the end nut on the control rod
A.
2. Insert the end into the pivot bracket
assembly and retighten the nut.

Westward Operating Instructions and Parts Manual
5
60 Lb. Broadcast Spreader
10F635

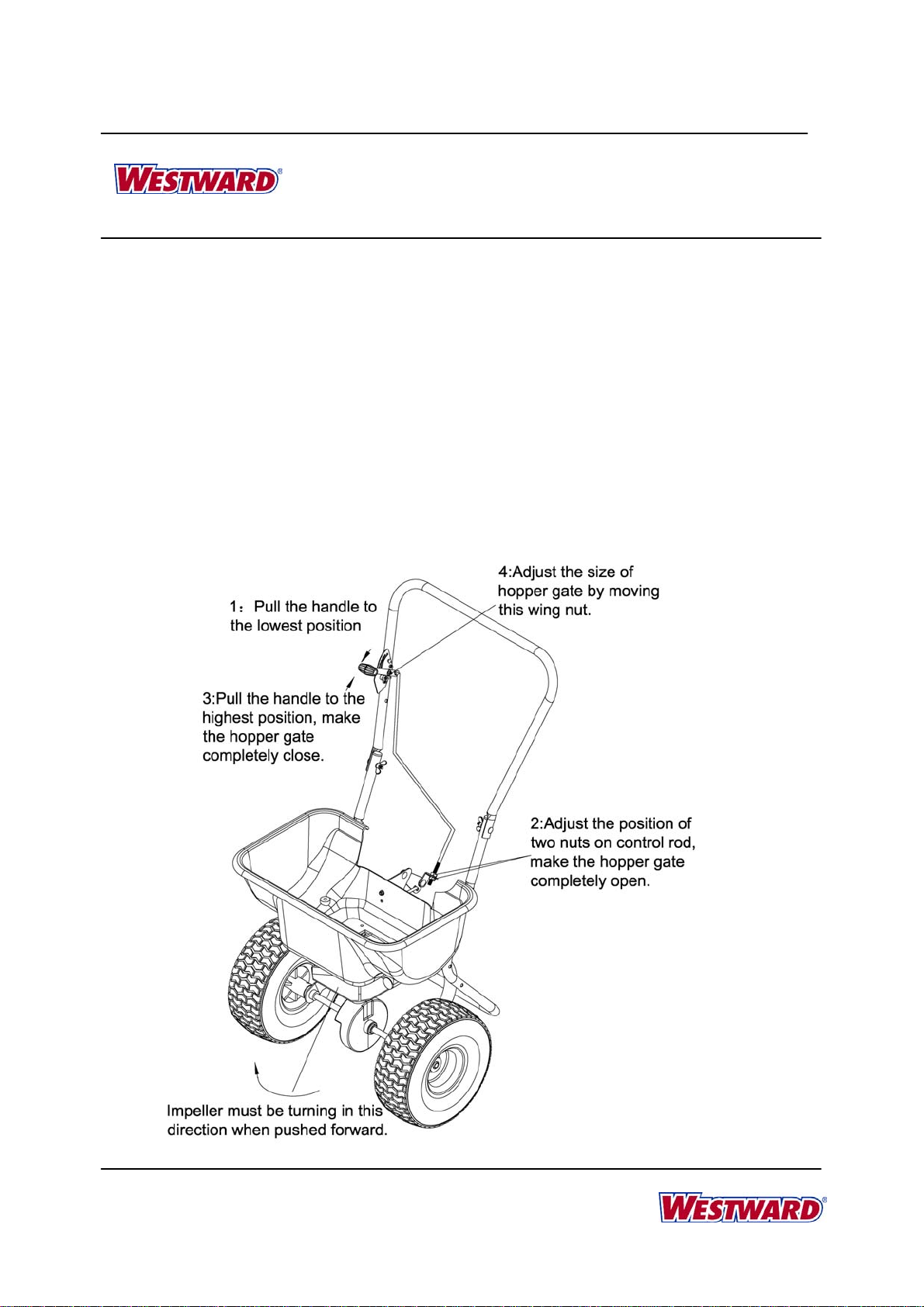

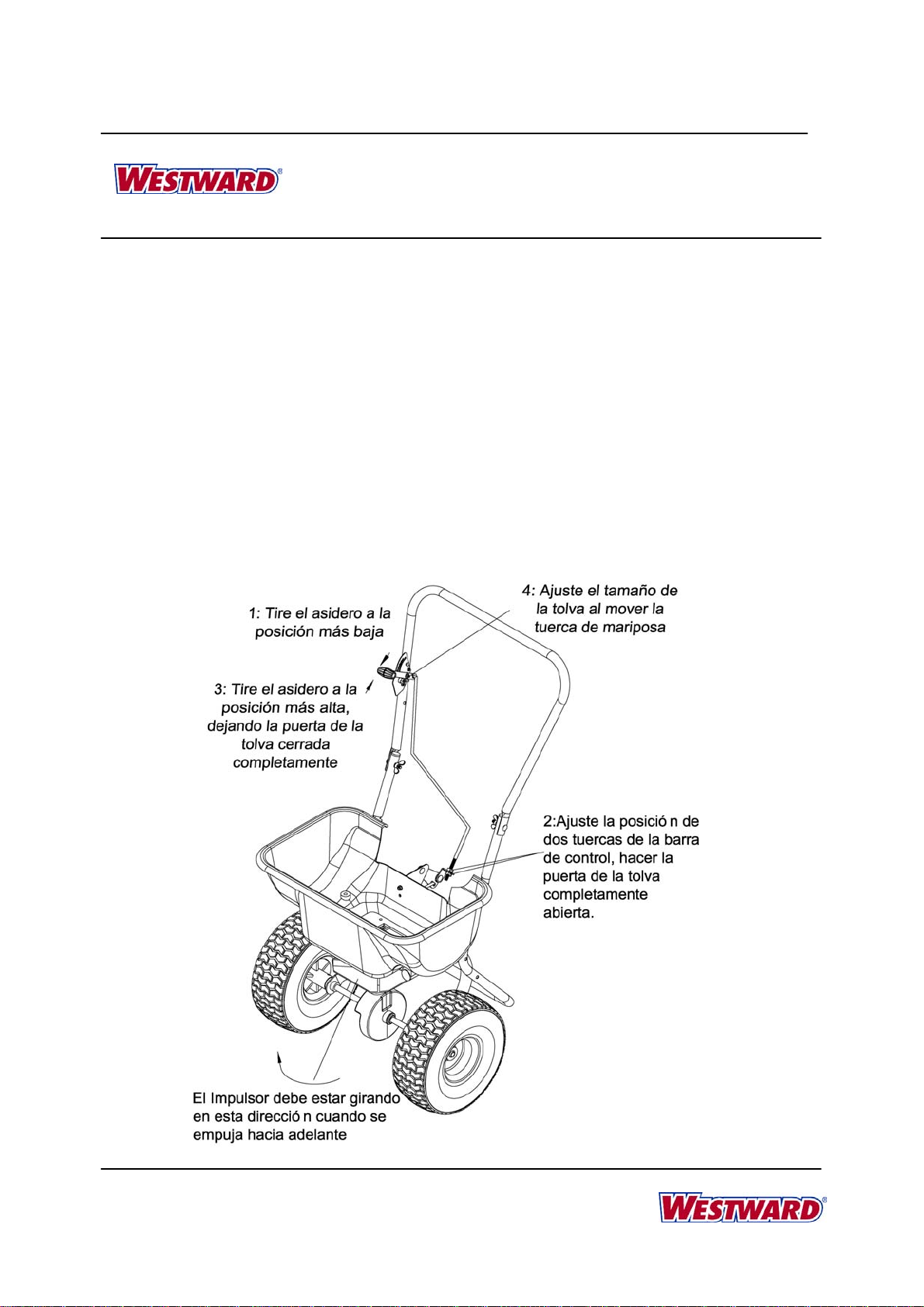

STEP 3:
1. Loosen the wing nut and move the
handle to the lowest position to open
adjustable plates.
2. Move the handle to the highest position
to close the adjustable plates.
3. If the adjustable plates are not
completely open when the lever is in the
lowest position, loosen the two nuts on
the control rod.
4. Use your hand and match up the holes
on the hopper and adjustable plate so
they are fully open.
5. Retighten the nuts and check to make
sure the adjustable plate operates
properly when the lever is moved to the
lowest and highest positions.
6. Attach the rain cover (#50).
7. Tighten all hardware before operating
the spreader.
NOTE: The holes in the bottom of the hopper and the adjustable plate need to line up.

Westward Operating Instructions and Parts Manual
6
60 Lb. Broadcast Spreader
10F635
Using Your Spreader
READ ALL STEPS COMPLETELY BEFORE
STARTING
1. Inspect your spreader before each use.
Make sure the wheels turn easily, and the
impeller still moves when the spreader is
pushed. The hopper should be clean and
free from cracks.
2. Determine approximate square footage of
the area to be covered and estimate amount
of material required. Please refer to the
spreader setting instructions on the next
page to obtain the proper spreader setting.
3. Spreader is useful for spreading a range of
materials (Ice Melt, Fertilizer & Grass Seed).
Materials such as Powder, Manure, Top Soil,
Gravel, and Mulch have the wrong physical
characteristics and should not be used with
these spreaders.
4. Before filling the hopper, make sure that the
flow control lever is in the “0” position and
the flow control plate is closed.
5. Make sure the R pin is installed in the
hopper before starting the spreader.
6. Break up any lumpy fertilizer as you fill the
hopper.
7. Once you have determined your proper
spreader setting and are using the spreader,
keep the following thoughts in mind to
optimize spreading results: Always set the
adjustable stop with the flow control to the
“0” position and continue moving one more
stride whenever you are about to stop or turn
the spreader. This action will close the flow
control plate and stop the dispersing of
material, which will result in reduced waste
and avoid damaging the lawn with
oversaturated material.
8. To maintain the same coverage when
walking at a different speed, adjust the flow
rate. Reduce the flow setting for slower
speeds and increase the flow setting for
higher speeds.
9. Keep the impeller plate horizontal when
operating the spreader. Tilting the spreader
will result in uneven coverage.
10. Always start walking prior to opening the flow
control closure plate.
11. If spreading material is accidentally
deposited too heavily in a small area, soak
the area thoroughly with a garden hose or
sprinkler to prevent burning of the lawn.

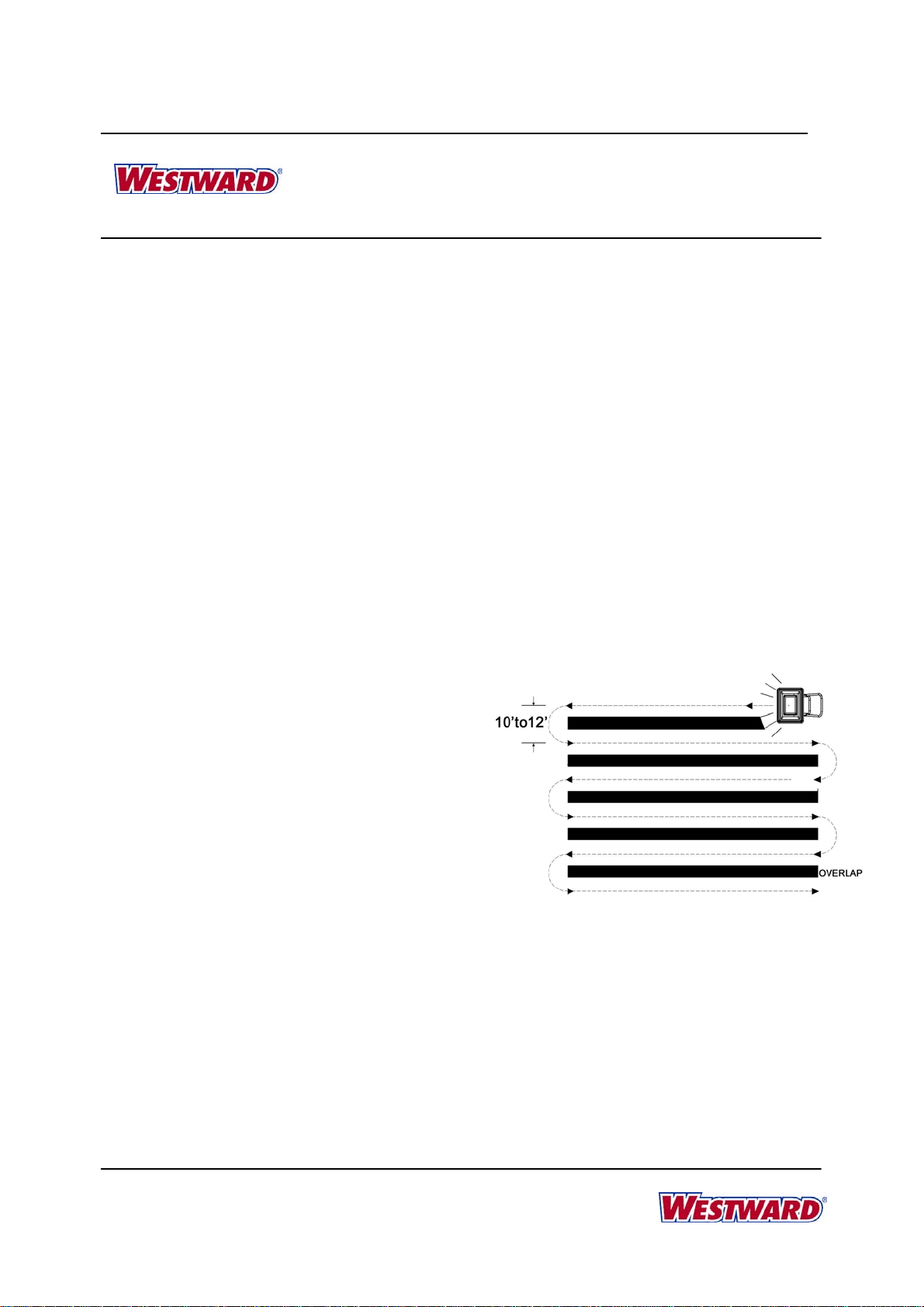

12. To insure consistent coverage, make sure
each scatter pattern slightly overlaps the
previous scatter pattern as shown in figure
below. The approximate scatter widths for
different materials are shown in the
application chart.
13. When scattering spreading material, make
sure the scatter pattern does not hit
evergreen trees, flowers or shrubs.
14. Make sure you are appropriately dressed,
including sturdy footwear. Protect yourself by
wearing gloves and a dust mask when
handling chemical lawn products that contain
pesticides and herbicides.
15. Do not over apply spreading material. Follow
the recommended coverage rate for each
product. Over application will lead to lawn
damage and contamination.
(Example for large particles)
Spreader Flow Pattern

Westward Operating Instructions and Parts Manual
7
60 Lb. Broadcast Spreader
10F635
Spreader Setting
Instructions
FOR MATERIALS THAT USE A TYPICAL
5,000 Sq. Ft, 10,000 Sq. Ft. & 15,000 Sq. Ft.
COVERAGE VALUE
See additional spreader setting instructions on the
following page if your material coverage value is not
typical.
To obtain the proper spreader setting for the
material being spread, follow these steps:
1) Find the total weight in lbs. Of the product
from the product label on the bag of
material. Reference the nearest
corresponding row in Chart A.
2) Find the coverage amount in square feet
that the product is rated for from the
product label on the bag of material.
Reference the corresponding column in
Chart A.
3) Find the nearest intersecting point of these
two numbers from Chart A. (this number
equals the lbs. per 1000 sq. ft.)
4) Use this number to find the nearest
number in the column “lbs. / 1000 sq. ft.”
on Chart B to obtain the spreader setting.
5) You may have to approximate your
spreader setting based upon the lbs. per
1000 sq. ft. number that you arrived at.
As an example:
1. The fertilizer bag weighs 42 lbs.
2. The coverage value is rated at 15,000
square feet.
3. Use Chart A to find the corresponding
column of coverage and nearest row of
weight. The nearest intersecting point is
approximately 2.8 since the bag weight is
between 40 lbs. and 45 lbs.
4. Using Chart B, the number 2.8 is between
2 lbs. per 1000 sq. ft. and 3 lbs. per 1000
sq. ft.
5. Spreader setting would be 14.
Chart A – Square Foot Coverage Per Bag*
LBS/1,000 SQ FT
Weight of Bag (LBS.) 5,000 SQ FT 10,000 SQ FT 15,000 SQ FT
5 1.0 0.5 0.3
10 2.0 1.0 0.7
15 3.0 1.5 1.0
20 4.0 2.0 1.3
25 5.0 2.5 1.7
30 6.0 3.0 2.0
35 7.0 3.5 2.3
40 8.0 4.0 2.7
45 9.0 4.5 3.0
50 10.0 5.0 3.3
(*) These are only estimates. Actual amounts may vary.

Westward Operating Instructions and Parts Manual
8
60 Lb. Broadcast Spreader
10F635
Chart B– Spreader Settings/Spread Widths*
LBS/1,000
SQ FT SPREADER SETTING
•
SMALL
PARTICLE
SPREAD
•
MEDIUM
PARTICLE
SPREAD
•
LARGE
PARTICLE
SPREAD
1 10 5-6 ft. 6-9 ft. 9-12 ft.
2 12 5-6 ft. 6-9 ft. 9-12 ft.
3 14 5-6 ft. 6-9 ft. 9-12 ft.
4 15 5-6 ft. 6-9 ft. 9-12 ft.
5 17 5-6 ft. 6-9 ft. 9-12 ft.
6 18 5-6 ft. 6-9 ft. 9-12 ft.
7 20 5-6 ft. 6-9 ft. 9-12 ft.
8 21 5-6 ft. 6-9 ft. 9-12 ft.
9 23 5-6 ft. 6-9 ft. 9-12 ft.
10 25 5-6 ft. 6-9 ft. 9-12 ft.
(*) These are only estimates actual spreader setting and widths may vary depending on material.
Spreader is rated for the following materials: Salt, Fertilizer, Grass Seed and Ice Melt.
Additional Spreader Setting
Instructions
FOR MATERIALS THAT DO NOT USE A TYPICAL
5,000 Sq. Ft, 10,000 Sq. Ft. & 15,000 Sq. Ft.
COVERAGE VALUE
To obtain the proper spreader setting for the
material being spread, follow these steps:
1) Find the total weight in lbs. of the product
from the product label on the bag of material.
2) Find the coverage amount in square feet that
the product is rated for from the product label
on the bag of material.
3) Divide the bag weight rated in lbs. by the
square feet coverage rated on the bag.
4) Take this result and multiply it by 1000.
5) This final number is the lbs. of material to be
spread per 1000 square feet.
6) Use this number in Chart B to obtain the
proper spreader setting.
As an example:
1) The fertilizer bag weighs 10 lbs.
2) The coverage value is rated at 2000 square
feet.
3) 10 lbs. / 2000 square ft. = 0.005
4) 0.005 × 1000 = 5 lbs. per 1000 sq. ft.
5) Using this number in Chart B, you would
obtain a spreader setting of 17.

Westward Operating Instructions and Parts Manual
9
60 Lb. Broadcast Spreader
10F635
Repair Parts, call 1-800-323-0620
24 hours a day – 365 days a year
Please provide the following:
-Model Number
-Serial Number (if any)
-Part description and number as shown on parts list

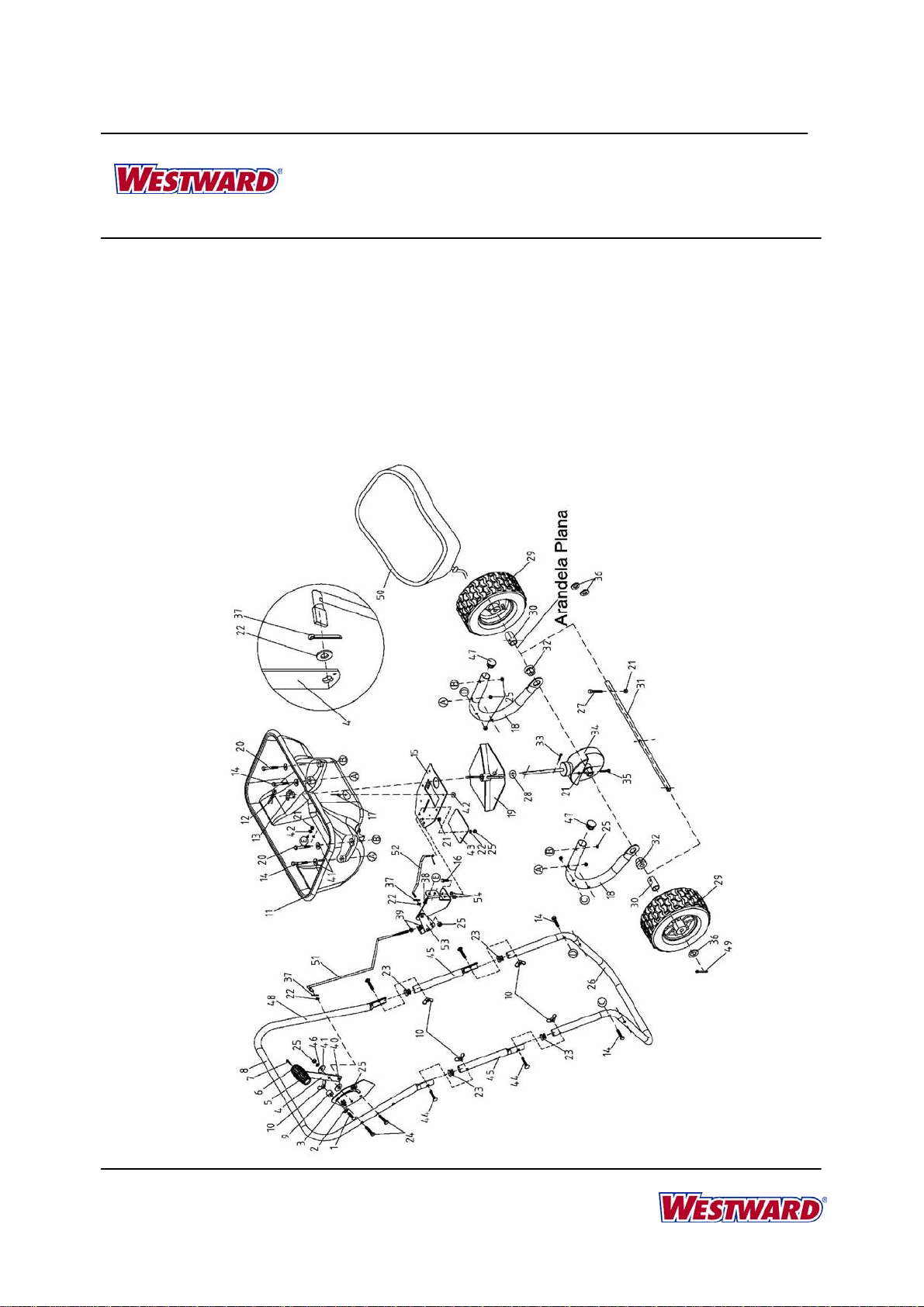

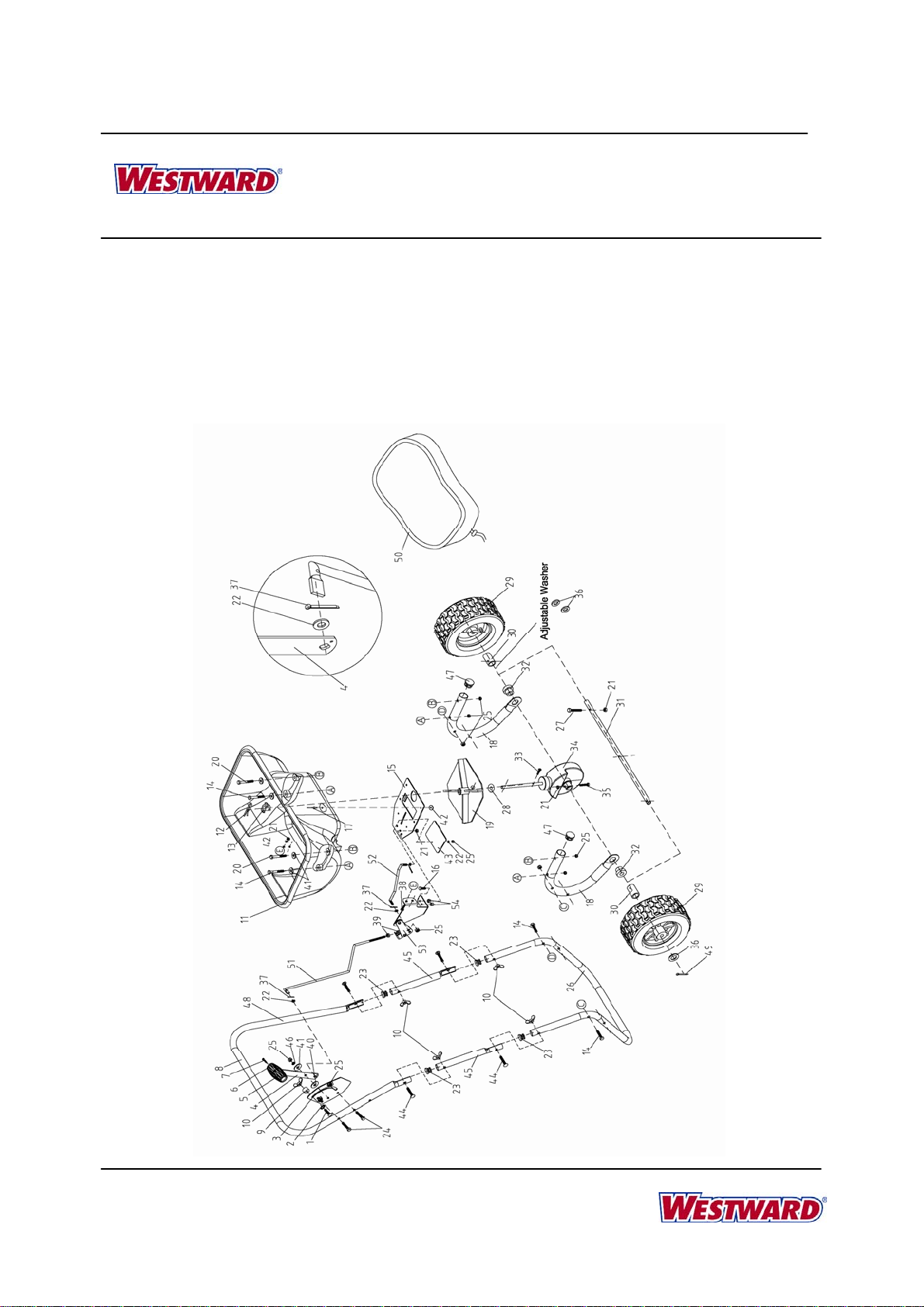

Figure 1 – Repair Parts Illustration for Model 10F635

Westward Operating Instructions and Parts Manual
10
60 Lb. Broadcast Spreader
10F635
Repair Parts List
1 M6x25 Carriage Bolt 1
2 Ø8 External Tooth Washer 1
3 Gauge Plate Assembly 1
4 Adjust Handle Pole 1
5 Adjust Handle A 1
6 Adjust Handle B 1
7 M4x18 Tapping Screw 1
8 Handle Grip 1
9 Spacer A 1
10 M6 Wing Nut 5
11 Hopper 1
12 R Pin Ø2.5x80 TTYTL3154612G 1
13 Center Cover 1
14 M6x50 Hex Bolt 6
15 Fixed Adjustable Plate 1
16 Screw M5x16 2
17 Rivet Ø5x13 4
18 Wheel Tube 2
19 Impeller TTYTL3154619G 1
20 M6x45 Hex Bolt 2
21 Hex Lock Nut M5 6
22 Flat Washer Ø6 4
23 End Cap 4
24 M6x30 Hex Bolt 2
25 M6 Lock Nut 13
26 Rear Support Leg 1
27 Hex Bolt M5x40 1
28 Thin Washer 1
29 Pneumatic Tire TTYTL3154629G 2
30 Wheel Spacer Bushing TTYTL3154630G 2
31 Wheel Axle TTYTL3154631G 1
32 Axle Bushing TTYTL3154632G 2
33 M4x20 Screw 1
34 Gear Box Assembly TTYTL3154634G 1
35 M5x25 Hex Bolt 1
36 Flat Washer Ø12 3
37 Cotter Pin Ø1.6x10 3
38 Hex Bolt M5x12 2
39 Hex Nut M6 2
40 Nylon Washer 1
Reference
Number Description Part Number Qty.

Westward Operating Instructions and Parts Manual
11
60 Lb. Broadcast Spreader
10F635
Repair Parts List
41 Ø6 Big Flat Washer 5
42 Flat Washer Ø5 6
43 Active Adjustable Plate 1
44 M6x35 Carriage Bolt 4
45 Connecting Rod 2
46 Lock Washer Ø6 1
47 Tube End Cap 2
48 Handle 1
49 Cotter Pin Ø4x40 TTYTL3154649G 1
50 Rain Cover TTYTL3154650G 1
51 Connecting Rod A 1
52 Connecting Rod B 1
53 Pivot & Bracket Assembly 1
54 Spacer B 2
REPLACEMENT PARTS ARE NOT AVAILABLE FOR ITEMS THAT DO NOT HAVE A PART NUMBER LISTED
THIS IS A STANDARD HARDWARE ITEM
Reference
Number Description Part Number Qty.
Manufactured for Grainger International, Inc.
100 Grainger Pkwy., Lake Forest IL 60045 U.S.A.

Por favor lea y guarde estas instrucciones. Lea este manual cuidadosamente antes de utilizar el producto. Protéjase a sí
mismo y a los demás observando toda la información de seguridad, advertencias y precauciones. El incumplimiento de
las instrucciones podría resultar en lesiones personales y / o daños al producto o a la propiedad. Por favor, guarde las
instrucciones para referencia futura.
12
Instrucciones de Operación y Manual de Piezas 10F635
YTL835
Impreso en China
05/11
Esparcidor de Amplio
A
lcance de 60 Lb.
Desembalaje
Después de desempacar la unidad, inspeccione cuidadosamente
para detectar cualquier daño que pueda haber ocurrido durante el
tránsito. Compruebe la existencia de faltantes o piezas dañadas.
La reclamación del daño durante el envío debe ser presentada al
portador.
Lea Estas Instrucciones Antes del Montaje
Su esparcidor está diseñado para ser empujado a tres millas por hora, que es una velocidad de caminar a paso
ligero. Las velocidades más lentas o más rápidas van a cambiar los patrones de esparcir. El material mojado
esparcido también cambiará el patrón de esparcimiento y la velocidad de flujo. Limpie su esparcidor bien después de
cada uso. Lave entre la placa del cierre y el fondo de la tolva.
Asegúrese de que la FRENTE de la caja de engranajes apunte a la frente del esparcidor. El impulsor debe girar en
sentido horario. La inversión de la caja de engranajes hará que el impulsor gire en sentido antihorario. Limpie la
placa del impulsor después de cada uso. El material esparcido pegado en las palas del impulsor causará el
esparcimiento desigual.
Información general de seguridad
Asegúrese de que está vestido apropiadamente,
incluyendo calzado fuerte. Protéjase con guantes y
una mascarilla contra el polvo cuando maneja
productos químicos del césped que contienen
pesticidas y herbicidas.
Montaje
Antes de montar este esparcidor, debe tener las
siguientes herramientas:
1. Un par de alicates
2. Una Llave Inglesa Ajustable

13
10F635Instrucciones de Operación y Manual de Piezas de Westward
Esparcidor de Amplio Alcance de 60 Lb.
Piezas en cartón

14
10F635Instrucciones de Operación y Manual de Piezas de Westward
Esparcidor de Amplio Alcance de 60 Lb.
PASO 1：
1. Coloque la biela al conjunto de tolva por
medio de los pernos de carruaje M6x35
y apriete con la mano o con un par de
alicates las tuercas de mariposa M6. No
apriete en exceso
2. Instale el asidero a las bielas con el
tornillo de carruaje M6x35 y apriete con
la mano o con un par de alicates las
tuercas de mariposa M6. No apriete en
exceso.

Instrucciones de Operación y Manual de Piezas de Westward
15
Esparcidor de Amplio Alcance de 60 Lb.
10F635
PASO 2：
1. Retire la tuerca de extremo en la barra
de control A.
2. Inserte el extremo en el conjunto de
pivote y soporte y vuelva a apretar la
tuerca.

Instrucciones de Operación y Manual de Piezas de Westward
16
Esparcidor de Amplio Alcance de 60 Lb.
10F635
PASO 3:
1. Afloje la tuerca de mariposa y mueva el
asidero a la posición más baja para
abrir las placas ajustables.
2. Mueva el asidero a la posición más alta
para cerrar las placas ajustables.
3. Si las placas ajustables no son
completamente abiertas cuando el
asidero está en la posición más baja,
afloje las dos tuercas de la barra de
control.
4. Use su mano y alinee los agujeros en
la tolva y la placa ajustable de modo
que estén completamente abierta
5. Vuelva a apretar las tuercas y
compruebe que la placa ajustable
funciona correctamente cuando el
asidero se mueve a la posición más
baja y más alta.
6. Coloque la cubierta de la lluvia (# 50).
7. Apriete todas las piezas antes de usar
el esparcidor.
NOTA: Los agujeros en la parte inferior de la tolva y la base ajustable se necesitan alinear.

Instrucciones de Operación y Manual de Piezas de Westward
17
Esparcidor de Amplio Alcance de 60 Lb.
10F635
Usar Su Esparcidor
LEA TODOS LOS PASOS ANTES DE ARRANCAR
1. Inspeccione su esparcidor antes de cada uso.
Asegúrese de que las ruedas giran con
facilidad, y el impulsor todavía se mueve
cuando se pulsa el esparcidor. La tolva debe
estar limpia y libre de grietas.
2. Determine los pies cuadrados aproximados de
la zona a cubrir y el monto estimado del
material necesario. Por favor, consulte las
instrucciones de configuración del esparcidor
en la página siguiente para obtener la
configuración adecuada del esparcidor.
3. El esparcidor es útil para el esparcimiento de
una serie de materiales (Hielo Derretido,
Fertilizante Y Semilla De Césped). Los
materiales como el Polvo, Estiércol, Tierra
vegetal, Grava, y Mantillo tienen las
características físicas malas y no se deben
utilizar con estos esparcidores.
4. Antes de llenar la tolva, asegúrese de que la
palanca de control de flujo está en la posición
"0" y la placa de control de flujo está cerrada.
5. Asegúrese de que el Pasador R está instalado
en la tolva antes de arrancar el esparcidor.
6. Rompa cualquier fertilizante abultada al llenar
la tolva.
7. Una vez que haya determinado la
configuración correcta del esparcidor y está
utilizando el esparcidor, tenga las siguientes
ideas en mente para optimizar los resultados
del esparcimiento: Siempre ponga el tope
ajustable con el control de flujo a la posición
"0" y siga en movimiento un paso más cada
vez que quiera parar o girar el esparcidor. Esta
acción cerrará la placa de control de flujo y
detener el esparcimiento del material, que
resultará en reducción de residuos y evitará
daños en el césped con un material
sobresaturado.
8. Para mantener la misma cobertura cuando
camina a una velocidad diferente, ajuste la
velocidad de flujo. Reduzca la configuración de
flujo para velocidades más lentas y aumente la
configuración de flujo para velocidades más
altas.
9. Mantenga la placa del impulsor horizontal
cuando opera el esparcidor. La inclinación del
esparcidor se resultará en una cobertura
desigual.
10. Siempre empiece a caminar antes de abrir la
placa de cierre del control de flujo.
11. Si el material esparcido se deposita en
exceso en un área pequeña por accidente,
deje en remoja el área a fondo con una
manguera de jardín o por aspersión para
evitar la quema de la hierba.
12. Para asegurar una cobertura consistente,
asegúrese de que cada patrón de
esparcimiento se traslape ligeramente sobre
el patrón de esparcimiento anterior, como se
muestra en la figura a continuación. La
anchura aproximada de esparcimiento para
los diferentes materiales se muestran en la
tabla de aplicación.
13. Cuando esparce el material, asegúrese de
que el patrón de esparcimiento no golpea los
árboles, flores o arbustos perennes.
14. Asegúrese de que está vestido
apropiadamente, incluyendo calzado fuerte.
Protéjase con guantes y una mascarilla
contra el polvo que cuando maneja los
productos químicos del césped que
contienen pesticidas y herbicidas.
15. No aplique demasiado material esparcido.
Siga la tasa de cobertura recomendada para
cada producto. La aplicación demasiada
dará lugar a daño del césped y la
contaminación.
(Example for large particles)
Patrón de Flujo de Esparcidor
10’ a 12’
TRASLAPARSE

Instrucciones de Operación y Manual de Piezas de Westward
18
Esparcidor de Amplio Alcance de 60 Lb.
10F635
Instrucciones de
configuración de
esparcidor
PARA MATERIALES QUE UTILIZAN UN TÍPICO
VALOR DE COBERTURA, 5.000 Pies Cuadrados,
10.000 Pies Cuadrados & 15.000 Pies Cuadrados
Consulte las instrucciones de configuración del
esparcidor adicionales en la página siguiente, si el
valor de la cobertura de material no es típico.
Para obtener la configuración del esparcidor
adecuada para el material a esparcir, siga estos
pasos:
1) Busque el peso total en libras. de los
productos desde la etiqueta del producto
en la bolsa de material. Refiérase a la
correspondiente fila más cercana en el
Cuadro A.
2) Busque el monto de la cobertura en pies
cuadrados que el producto está
clasificado desde la etiqueta del producto
en la bolsa de material. Refiérase a la
columna correspondiente en el Cuadro A.
3) Busque el punto de intersección más
cercano de estos dos números en el
Cuadro A. (este número es igual a la libra
por cada 1000 pies cuadrados).
4) Utilice este número para encontrar el
número más cercano en la columna "libra/
1000 pies cuadrados "en el Cuadro B para
obtener la configuración del esparcidor.
5) Usted debe aproximar la configuración de
su esparcidor basada en el número en
libra por cada 1000 pies cuadrados que
ha obtenido.
Como un ejemplo:
1. La bolsa de fertilizante pesa 42 libras
2. El valor de la cobertura se calcula como
en 15.000 pies cuadrados
3. Use el Cuadro A para encontrar la
columna correspondiente de la cobertura
y la fila más cercana de peso. El punto de
intersección más cercano es de
aproximadamente 2,8 ya que el peso de la
bolsa es entre 40 libras y 45 libras.
4. Use el Cuadro B, el número 2.8 es entre 2
libras por cada 1000 pies cuadrados y tres
libras por cada 1000 pies cuadrados.
5. La configuración del esparcidor sería 14.
CUADRO A –Cobertura de Pies Cuadrados Por Bolsa *
LIBRAS/1.000 pies cuadrados
Peso de Bolsa (LIBRAS) 5.000 PIES CUADRADOS 10.000 PIES CUADRADOS 15.000 PIES CUADRADOS
5 1,0 0,5 0,3
10 2,0 1,0 0,7
15 3,0 1,5 1,0
20 4,0 2,0 1,3
25 5,0 2,5 1,7
30 6,0 3,0 2,0
35 7,0 3,5 2,3
40 8,0 4,0 2,7
45 9,0 4,5 3,0
50 10,0 5,0 3,3
(*) Estos valores son sólo estimaciones. Las cantidades reales pueden variar.

Instrucciones de Operación y Manual de Piezas de Westward
19
Esparcidor de Amplio Alcance de 60 Lb.
10F635
Cuadro B– Configuración de Esparcidor/ Anchuras de Esparcimiento *
LIBRAS/1.000
PIES
CUADRADOS CONFIGURACIÓN DE ESPARCIDOR
•
ESPARCIMIENTO
DE PEQUEÑA
PARTÍCULA
•
ESPARCIMIENTO
DE PARTÍCULA
MEDIANA
•
ESPARCIMIENTO
DE PARTÍCULA
GRANDE
1 10 5-6 pies 6-9 pies 9-12 pies
2 12 5-6 pies 6-9 pies 9-12 pies
3 14 5-6 pies 6-9 pies 9-12 pies
4 15 5-6 pies 6-9 pies 9-12 pies
5 17 5-6 pies 6-9 pies 9-12 pies
6 18 5-6 pies 6-9 pies 9-12 pies
7 20 5-6 pies 6-9 pies 9-12 pies
8 21 5-6 pies 6-9 pies 9-12 pies
9 23 5-6 pies 6-9 pies 9-12 pies
10 25 5-6 pies 6-9 pies 9-12 pies
(*) Estos son sólo estimaciones de la configuración del esparcidor real y las anchuras pueden variar
dependiendo del material.
El esparcidor está clasificado para los siguientes materiales: sal, Fertilizante, Semilla de Hierba y Hielo
Derretido.
Instrucciones de las
Configuraciones adicionales del
Esparcidor
PARA MATERIALES QUE NO USEN UN VALOR
DE COBERTURA TÍPICO 5.000 Pies Cuadrados,
10.000 Pies Cuadrados Y 15.000 Pies Cuadrados.
Para obtener la configuración del esparcidor
adecuada para el material a esparcir, siga estos
pasos:
1) Busque el peso total en libras. del producto
desde la etiqueta del producto en la bolsa de
material.
2) Busque el monto de la cobertura en pies
cuadrados que el producto está clasificado
desde la etiqueta del producto en la bolsa de
material.
3) Divida el peso de la bolsa valorado en libras
por la cobertura de metros cuadrados
valorados en la bolsa.
4) Tome este resultado y multiplíquelo por
1000.
5) Esta cifra final es la libra de material que se
esparció por cada 1000 pies cuadrados.
6) Utilice este número en el Cuadro B para
obtener la configuración adecuada del
esparcidor.
Como un ejemplo:
1) La bolsa de fertilizante pesa 10 libras.
2) El valor de la cobertura se calcula en 2.000
metros cuadrados.
3) 10 libras / 2000 pies cuadrados. = 0,005
4) 0,005 × 1000 = 5 libras por 1000 pies
cuadrados
5) Usando este número en el Cuadro B, se
obtendría la configuración del esparcidor de
17.

Instrucciones de Operación y Manual de Piezas de Westward
22
Esparcidor de Amplio Alcance de 60 Lb.
10F635
Para las Piezas de Reparación, llame al 1-800-323-
0620
24 horas al día - 365 días al año
Por favor proporcione los siguientes datos:
-Número de Modelo
-Número de Serie (si existe)
-Descripción y número de piezas que aparecen en la lista de piezas
Figura 1 – Ilustración de Piezas de Reparación para el Modelo 10F635
20
