Wetekom 81 77 95 User manual

Westfalia Bedienungsanleitung
Nr. 109799

Verlängerungskabel
mit Überspannungsschutz 3 m
Artikel Nr. 81 77 95
Surge Protection Extension Cord 3 m
Article No. 81 77 95
Bedienungsanleitung
Instruction Manual

2
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle
Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse
zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in
Ruhe durchzulesen und bewahren Sie diese für späteres
Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customers
Instruction manuals provide valuable hints for using your new
device. They enable you to use all functions, and they help you
avoid misunderstandings and prevent damage.
Please take the time to read this manual carefully and keep it for
future reference.

3

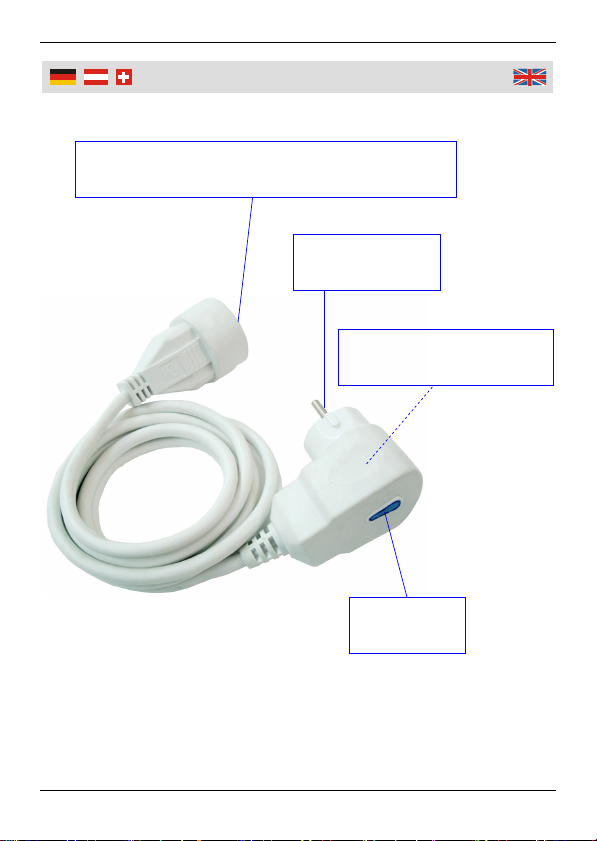

Übersicht | Overview
Anzeige
Indicato
r
Überspannungsgeschützte Steckdose
Overvolta
g
e
p
rotected Socket
Netzstecker
Power Plu
g
Schutzelektronik
Protection Electronics

Sicherheitshinweise
4
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen
folgende Hinweise:
Bei Beschädigungen am Verlängerungskabel mit Überspan-
nungsschutz darf dieses nicht weiter benutzt werden. Das Gerät
ist nur für den Hausgebrauch geeignet.
Das Verlängerungskabel mit Überspannungsschutz ist nicht für
den gewerblichen Gebrauch geeignet.
Der Artikel ist kein Spielzeug und sollte nicht in die Hände von
Kindern oder zu beaufsichtigenden Personen gelangen.
Überlasten Sie den Artikel nicht (max. 3680 W). Eine höhere
Leistungsaufnahme könnte den Artikel zerstören.
Der Artikel ist nur für Wechselstrom geeignet!
Betreiben Sie mehrere Verlängerungskabel mit Überspannungs-
schutz nicht hintereinander gesteckt (kaskadiert).
Decken Sie den Artikel während der Benutzung nicht ab.
Lassen Sie kein Wasser in das Gehäuse eindringen.
Betreiben Sie den Artikel ausschließlich an vorschriftsmäßig
geerdeten Schutzkontaktsteckdosen.
Die ausgelöste Sicherung kann durch Sie nicht zurückgestellt
werden. Öffnen Sie den Artikel nicht und unternehmen Sie keine
Reparaturversuche. Der Artikel enthält keine durch Sie instand-
zusetzenden Teile.
Bei Fehlfunktionen und Ausfällen dürfen Arbeiten an Elektroanla-
gen nur durch geeignetes Fachpersonal ausgeführt werden.
Beachten Sie, dass das Verlängerungskabel mit Überspan-
nungsschutz bei einem direkten Blitzschlag keine ausreichende
Sicherheit für die angeschlossenen Verbraucher geben kann.

Benutzun
g
5
Bestimmungsgemäßer Gebrauch
Das Verlängerungskabel mit Überspannungsschutz schützt das
angeschlossene Elektrogerät (z.B. Fernseher, DVD-Player,
Computer,…) vor kurzzeitigen Netzüberspannungen, die vor
allem bei Schaltvorgängen und entfernten Blitzeinschlägen auf-
treten können.
Kurzzeitige Spannungsspitzen im Stromnetz, die ohne Über-
spannungsschutz zur Beschädigung des Elektrogerätes führen
würden, werden von der Schutzelektronik des Verlängerungska-
bels mit Überspannungsschutz quasi verzögerungsfrei „heraus-
gefiltert“.
Bei sehr hohen Überspannungen löst zum Schutz des ange-
schlossenen Elektrogeräts eine interne Schmelzsicherung aus.
Benutzung
1. Stecken Sie den Netzstecker des Verlängerungskabels mit
Überspannungsschutz in eine Steckdose. Die Anzeige leuchtet
blau und zeigt die ordnungsgemäße Funktion des Verlänge-
rungskabels mit Überspannungsschutz an.
2. Stecken Sie den Stecker Ihres Elektrogerätes in die Steckdose
des Verlängerungskabels.
3. Das Elektrogerät kann nun wie gewohnt und uneingeschränkt
benutzt werden.
Reinigung und Lagerung
Reinigen Sie das Verlängerungskabel mit Überspannungsschutz
nur mit einem trockenen oder leicht befeuchteten Tuch und las-
sen Sie keine Flüssigkeit in das Gehäuse eindringen.
Lagern Sie den Artikel im Innenbereich an einem trockenen, vor
Staub, Schmutz und extremen Temperaturen geschützten Ort.

Safet
y
Notes
6
Please note the following safety notes to avoid mal-
functions, damage or physical injury:
Do not use the surge protection extension cord if it has been
damaged. The surge protection extension cord is intended only
for household application.
The surge protection extension cord is not suitable for commer-
cial use.
The device is not a toy. Keep it out of reach of children or per-
sons in need of supervision.
Do not overload the device (max. 3680 W). Higher power con-
sumption may destroy it.
The surge protection extension cord is only suitable for AC
current!
Do not cascade several surge protection extension cords.
Do not cover the device during operation.
Do not allow liquids to enter the housing.
Operate the surge protection extension cord only on an earthed
contact socket earthed according to regulations.
The blown fuse cannot be reset. Do not open the device and do
not try to repair it yourself. The device does not contain parts
serviceable by you.
In case of malfunctions and failures, only qualified personnel are
allowed to work on electrical systems.
Please note that the surge protection extension cable cannot
protect the consumers reliably against direct lightning strike.

O
p
eration
7
Intended Use
The surge protection extension cord protects the connected
electrical appliance (e.g. TV set, DVD player, computer…) from
grid overvoltage, which occurs mainly in case of switching actions
and remote lightning strikes.
Short-term spikes in the power mains supply normally would
cause damage to the electrical appliance. The surge protection
electronics of the surge protection extension cord simply “filter
out” those spikes and instantly protect the electrical appliance.
In case of very high overvoltage, an internal fuse blows in order
to protect the connected electrical appliance.
Operation
1. Plug the power plug of the surge protection extension cord into a
power socket. The indicator turns blue.
2. Then plug the electrical appliance into the socket of the exten-
sion cable.
3. The connected electrical appliance can fully be used as normal.
Cleaning and Storing
Wipe the unit with a dry and clean cloth. Do not allow liquids to
enter the housing.
Store the surge protection extension cord indoors in a dry place
that is protected from dust, dirt and extreme temperatures.

Technische Daten
|
Technical Data
8
Nennspannung UN= 230 V~ Nominal Voltage
Überspannung UC(L-N) = 250V~ Arrester
rated Voltage
Ableiter-
Bemessungsspannung UC(L-PE) = 250 V~ Arrester
rated Voltage
Ableiter-
Bemessungsspannung UC(N-PE) = 250 V~ Arrester
rated Voltage
Nennstrom IN= 16 A Nominal Current
Kombinierte
Stoßspannung UOC = 3 kV Combined Surge
Voltage
Schutzpegel UP(L-N) ≤2 kV Protection Level
Schutzpegel UP(L-PE) ≤1,5 kV Protection Level
Schutzpegel UP(N-PE) ≤1,5 kV Protection Level
Max. Anschlusslast 3680 W Max Load
Energieabsorption
symmetrisch 140 J (L-N) Energy Absorption
symmetrical
Energieabsorption
asymmetrisch 220 J (L(N)-PE) Energy Absorption
asymmetrical
Ansprechzeit tA ≤25 ns (L-N) Response Time
Ansprechzeit tA ≤100 ns (L,N-PE) Response Time
Schutzklasse IProtection Class
Schutzart IP20 Degree
of Protection
Umgebungstemperatur -25°C … +75°C Ambient Temperature
Kabel 3 x 1,5 mm2Cord
Kabellänge Ca. 3 m Cord Length

Technische Daten
|
Technical Data
9
EG-Konformitätserklärung
EC-Declaration of Conformity
Wir, die Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
Verlängerungskabel mit Überspannungsschutz 3 m
Artikel Nr. 81 77 95
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
2006/95/EG Niederspannungsrichtlinie (LVD)
2004/108/EG Elektromagnetische Verträglichkeit (EMV)
und deren Änderungen festgelegt sind.
Für die Konformitätsbewertung wurden folgende Dokumente herangezogen:
DIN VDE 0620-1:2010
EN 61643-11:2002+A11, IEC 61643-1:2005
EN 55014-1:2006+A1, EN 55014-2:1997+A1+A2
Hagen, den 1. September 2011
(Thomas Klingbeil, Qualitätsbeauftragter)
We, the Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
declare by our own responsibility that the product
Surge Protection Extension Cord 3 m
Article No. 81 77 95
is according to the basic requirements, which are defined in the European Directives
2006/95/EC Low Voltage Directive (LVD)
2004/108/EC Electromagnetic Compatibility (EMC)
and their amendments.
For the evaluation of conformity, the following documents were consulted:
DIN VDE 0620-1:2010
EN 61643-11:2002+A11, IEC 61643-1:2005
EN 55014-1:2006+A1, EN 55014-2:1997+A1+A2
Hagen, September 1st, 2011
(Thomas Klingbeil, QA Representative)

Technische Daten
|
Technical Data
Gestaltung urheberrechtlich geschützt 10 © Westfalia 09/11
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuung | Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so
bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet werden
können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen
Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist of
valuable materials, which can be recycled.
Please do not discharge it in the rubbish bin, but check with
your local council for recycling facilities in your area.
Entsorgung | Disposal
