WEVI VW-5 User manual


VW-5
取扱説明書
Operating Instructions
日本語 ＿＿＿＿＿＿＿＿＿ Pages 2 - 13
English ＿＿＿＿＿＿＿＿＿ Pages 14 - 29
WEVI - a division of IDX

目次
付属品 ...............................................................................２
Ⅰ.安全上のご注意 ......................................................... ３
Ⅱ.取り扱い操作............................................................ ５
第１章 商品概要....................................................... ５
第２章  各部の名称と働 ............................................. ６
2.1 VW-5TX....................................................... ６
2.1.1 前面パネル ........................................... ６
2.1.2 背面パネル ........................................... ７
2.2 VW-5RX ...................................................... ８
2.2.1 前面パネル ........................................... ８
2.2.2 背面パネル ........................................... ９
第３章 接続のしかた ................................................. １０
第４章 基本仕様....................................................... １１
第５章 入・出力仕様 ................................................. １１
第６章 ペアリング機能................................................ １３
 ペアリングの設定............................................... １３
付属品
VW-5TX VW-5RX
AC アダプターと電源ケーブル AC アダプターと電源ケーブル
AV ケーブル AV ケーブル
S-Video ケーブル S-Video ケーブル
IR ケーブル ホルダー
ホルダー
2

警告
I. 安全上のご注意
本製品を安全に正しくお使いいただくために、守っていただきたい事項を記載しました。間
違った使い方をした場合、火災、感電あるいは怪我や製品故障などの重大な原因となること
もありますので、本製品をお使いの前に、必ず本書をお読みになり、内容をよく理解された
上でお使いください。お読みになった後は、必ずお手元に置き、常に参照できるようにして
ください。
●電源ケーブルを傷つけたり、加工、過熱、
修復したりしないでください。また、設置時
に電源ケーブルを壁やラックなどの間に挟
み込んだり、極端に折り曲げたりしないでく
ださい。火災になったり感電したりします。
●AC アダプターは必ず本製品付属のものを
お使いください。本製品以外の AC アダプタ
ーやバッテリーでは、電圧や端子の極性が異
なることがあるので、発煙、発火の恐れがあ
ります。ご使用になる場合には必ずお買い上
げの販売店にご相談ください。
●風呂場など水分や湿気が多い場所に設置
してのご使用はしないでください。火災にな
ったり、感電する恐れがあります。
●キャビネットが破損したり、発煙、異臭な
どの予期しない事態が発生した場合は、速や
かに電源プラグを抜いてお買い上げの販売
店にご相談ください。
●液体や異物などが内部に入ったら、電源プ
ラグを AC コンセントから抜いてください。
そのまま使用を続けると、ショートして火災
になったり、感電する恐れがあります。お買
い上げの販売店にご相談ください。
●本製品や専用 ACアダプターの修理、改造、
分解はしないでください。火災や感電の恐れ
があります。点検、修理はお買い上げの販売
店にご依頼ください。
火災や感電により、死亡や怪我などの人身事故に繋がることがあります。
3

注意

●通気孔を塞いだ状態でのご使用は、発熱お
よび故障の原因となります。
●温度の高い場所でのご使用は、発熱やキャ
ビネットの変形の原因となります。
●湿気、油煙、ほこりの多い場所でのご使用
は、発熱や感電の原因となる場合がありま
す。
●電源ケーブルのタコ足配線は、火災、感電
の原因となる場合があります。
●震動が発生するところや平らではないと
ころへの設置はしないでください。故障や破
損の原因となります。
●本製品をお手入れするときには、電源プラ
グを抜いてからおこなってください。感電の
原因となる場合があります。
●ぬれた手で電源プラグを抜き差ししない
でください。感電の原因となる場合がありま
す。
●設置にあたっては、必ず付属のホルダーを
ご使用ください。
●長期間ご使用にならない場合は、安全のた
めに電源プラグを ACコンセントから抜いて
ください。
●本製品前面パネルの LED 表示を凝視しな
いでください。目を痛める場合があります。
電波に関する注意
 本製品は、５GHｚ帯の無線 LAN を使用しているため、日本国内で使用する場合には電
波法により屋内使用に限定されています。
 本製品は、電波法に基づく省電力通信システムの無線局の無線設備として、技術基準適
合証明（TELEC）を受けています。従って、本製品を使用するときに無線局の免許は
必要ありません。
 本製品は、５GHｚ帯の無線 LAN を使用しているため、医療機器に対して干渉を与えな
いことは確認していますが、安全を期するため医療機器から２２ｃｍ以上離してご使用
ください。
火災や発熱により、怪我をしたり周囲の物品に損害を与えることがあります。
4

II. 取り扱い操作
第１章 商品概要
本機（VW-5）は５GHｚ帯の無線 LAN（IEEE802.11a）を使った高画質の映像と音声を送受信
する事のできる WirelessVideoLAN システムです。 VW-5TX が送信機側で、DVD、VTR その
他各種の STB などと接続します。 VW-5RX は受信機側で、各種の TV ディスプレイと接続す
ることにより、ケーブル接続することなく離れた所で映像を楽しむことができます。付属の
IR ケーブルを送信機側に接続し、LED 部を DVD や VTR の光リモコン受光に設置する事により、
受信機側（VW-5RX）から遠隔リモコン制御が可能となります。 光リモコンであれば大半の
メーカーのものが使用可能です。 一般家庭内でご使用の場合、見通しの良い場所では約５
０ｍ、モルタル壁２枚を隔てた環境であれば約３０ｍの送受信が可能です。
その他特徴
・電波受信状況に応じた転送スピードの適応型可変方式で映像が途切れにくい
・４ch の中から自動的に最適チャンネルを選択する自動ホッピング機能
・NTSC/PAL/SECAM の自動判別機能
・１台の VW-5TX に対して複数台の VW-5RX がペアリング可能
＊但し、LAN のリンクは常に１対１ですので、一番先に認識した RX との通信を優先します
・AES（AdvancedEncryptionSystem）の採用で、コンテンツの高度な符号化と保護
＊伝送距離はあくまでも目安です。壁の材質や周囲の電波状況によっても異なります。
＊隣接した所で４セット以上が使用された場合、相互干渉を起こし映像が停止する場合があります。
＊TV などに隣接して設置した場合、TV 画面が乱れる場合があります。 このようなときは少し距離を
置いて設置ください。
＊車の往来が多い場所の近くや、５GHｚ帯の無線 LAN がある環境下では、本機の通信に影響を受け、
画像が途切れやすくなる場合があります。
＊ 信号受信の状態は、設置の位置、角度、高さなどによっても変わります。 受信状態が不
安定な場合は、最良となる状態を探して設置ください。

5

第２章 各部の名称と働き
2.1 VW-5TX
2.1.1 前面パネル
 POWER LED 電源の ON/OFF 状態を示します
 緑の LED: ON
 無点灯 : OFF
 LINK LED 受信機側（VW-5RX）との受信状態を示します
 遅い点滅 : 受信機を探している状態
 速い点滅 : 受信機との接続が完了した状態
 点灯  : 通信中の状態
 TX LED 送信のスピードの状態を示します
 速い点滅 : 転送スピードが早い状態
 中速の点滅:転送スピードが普通の状態
 遅い点滅 : 転送スピードが遅い状態
 RX LED 受信機側（VW-5RX）から送られてくるデータの通信状態を示し
ます
 ON: 光リモコン信号を受信している状態
 OFF: 光リモコン信号を受信していない状態
Power LED
Link LED
TX LED
RX LED
6

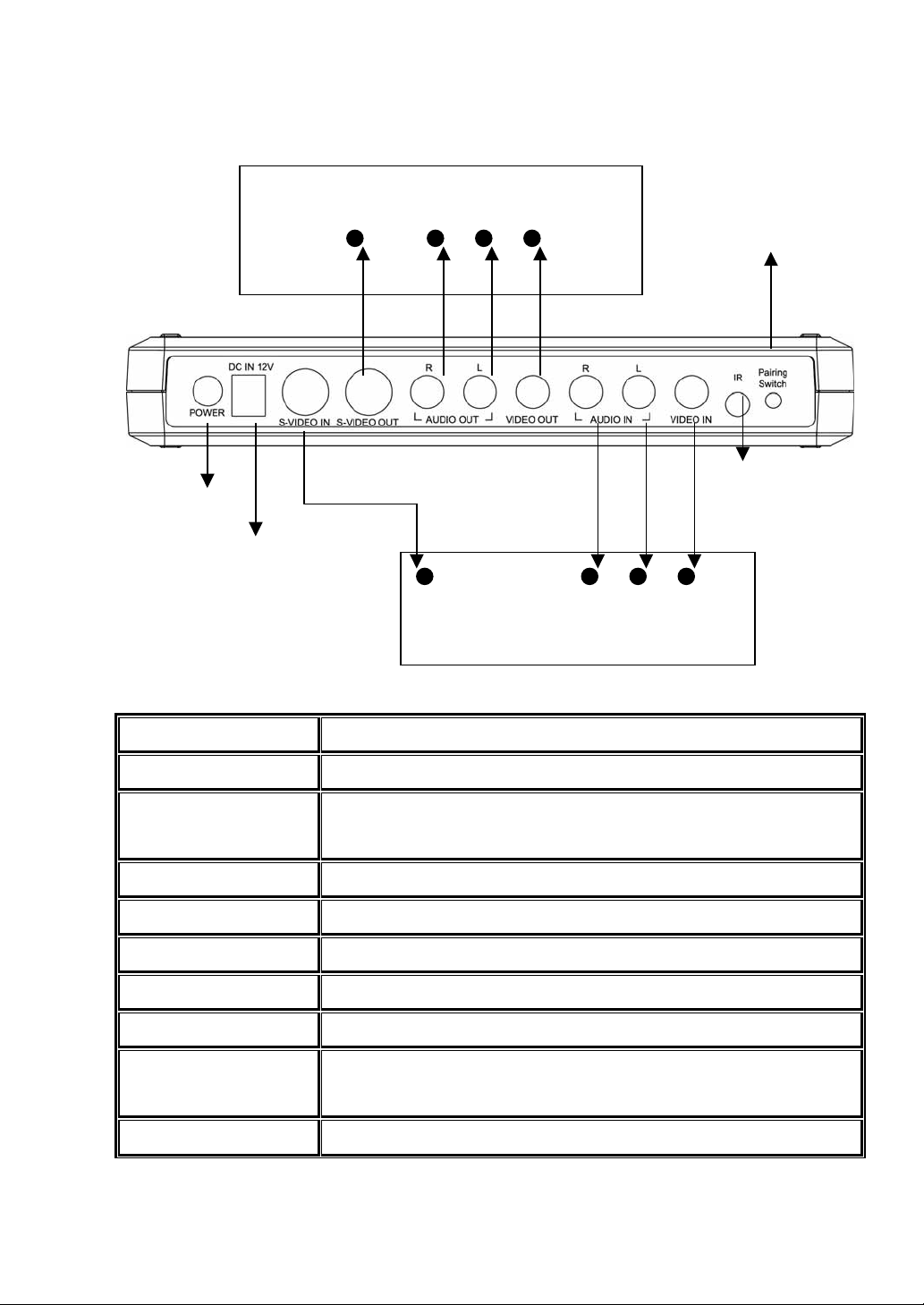

2.1.2 背面パネル
 電源 SW ボタンを押すと電源が入ります。再度押すと切になります。
 DC 入力端子 付属の AC アダプターと接続します。
 S-Video
入力端子
S端子を持つ機器の出力端子と接続します。
 S-Video
出力端子
S-Video 入力端子からのスルー信号が出力されます。
 音声出力端子 音声入力端子からのスルー信号が出力されます。
 映像出力端子 映像入力端子からのスルー信号が出力されます。
 音声入力端子 DVD やVTR の音声出力端子と接続します。
 映像入力端子 DVD やVTR の映像出力端子と接続します。
 光リモコンケー
ブル端子
付属の IR ケーブルを接続し、センサー部を DVD などのリモコン
受光部に向けて取り付けます。
 ペアリング SW TX とRX をペアリングするときに使います。
出力側
S-Video 出力端子 音声出力端子 映像出力端子
S-Video 入力端子 音声入力端子 映像入力端子
入力側
赤
白
黄
電源 SW
赤
白
黄
光リモコン
ケーブル端子
ペアリング SW
+12V 入力
7

2.2 VW-5RX

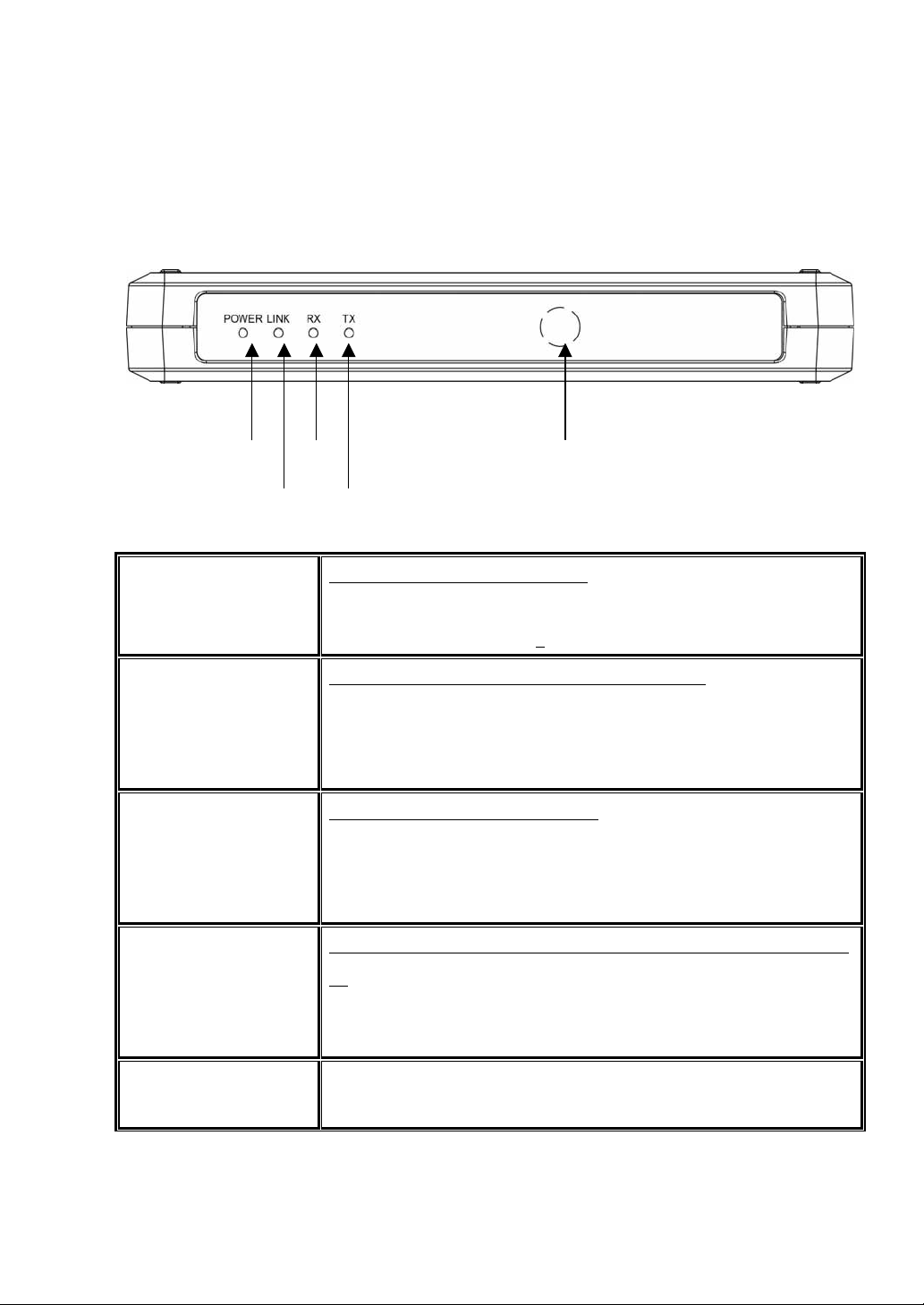

2.2.1 前面パネル
 POWER LED 電源の ON/OFF 状態を示します
 緑の LED: ON
 無点灯 : OFF
 LINK LED 送信機側（VW-5TX）との受信状態を示します
 遅い点滅 : 送信機を探している状態
 速い点滅 : 送信機との接続が完了した状態
 点灯  : 通信中の状態
 RX LED 送信のスピードの状態を示します
 速い点滅 : 転送スピードが早い状態
 中速の点滅:転送スピードが普通の状態
 遅い点滅 : 転送スピードが遅い状態
 TX LED 送信側（VW-5TX）から送られてくるデータの通信状態を示しま
す
 ON: 光リモコン信号を受信している状態
 OFF: 光リモコン信号を受信していない状態
 光リモコン
受光部
DVD などを光リモコン操作するときの受光部です。
Power LED
Link LED
RX LED
TX LED
光リモコン受光部
8

NOTE: テレビと DVD または、その他のビデオ機器が同じ室内に無いときでも、IR 機能に
よって DVD または、その他のビデオ機器を遠隔リモコン操作が可能となります。DVD ま
たはその他のビデオ機器のリモコンを VW-5RX の光リモコン受光部に向かって操作をする
ことで、IR 信号が VW-5TX に通信されます。
2.2.2 背面パネル
 電源 SW ボタンを押すと電源が入ります。再度押すと切になります。
 DC 入力端子 付属の AC アダプターと接続します。
 S-Video
出力端子
プラズマ、液晶テレビなど S端子を有する機器と接続します。
 音声出力端子 テレビの音声ライン入力端子あるいはアンプなどと接続します。
 映像出力端子 コンポジット入力端子を有するプラズマ、液晶テレビなどと接続
します。
S-Video 出力端子 音声出力端子  映像出力端子
出力側
電源 SW +12V 入力
赤
白
黄
9

第３章 接続のしかた
以下では、接続のしかたを順番に示します。
Step 1~4 VW-5TX
Step 1 AC アダプターを接続
AC アダプターへ電源ケーブルを接続します。
VW-5TX のDC 入力端子へ AC アダプターを接続させます。
Step 2 電源を入れる
背面の電源スイッチを押してください。
Step 3 ビデオ機器側の接続
使用する DVD またはその他のビデオ機器に、AV ケーブルを接続してくだ
さい。映像信号について S端子を利用したい場合は、AV ケーブルの映像プ
ラグ（黄）は接続せず、別途 S-Video ケーブルを接続してください。
Step 4 VW-5TX 側の接続
映像入力端子および音声入力端子に AV ケーブルを接続してください。映像
信号について S端子を利用する場合は、AV ケーブルの映像プラグ（黄）は
接続せず、別途 S-Video ケーブルを接続してください。
IR 機能
リモコンの遠隔操作をおこないたい場合は、付属の IR ケーブルを光リモコ
ンケーブル端子へ接続してください。それから、LED 部を DVD またはそ
の他のビデオ機器の光リモコン信号を受光する位置に設置してください。
Step 5~8 VW-5RX
Step 5 AC アダプターを接続
AC アダプターへ電源ケーブルを接続します。
VW-5RX のDC 入力端子へ AC アダプターを接続させます。
Step 6 電源を入れる
背面の電源スイッチを押してください。
Step 7 VW-5RX 側の接続
映像出力端子および音声出力端子に AV ケーブルを接続してください。映像
信号について S端子を利用する場合は、AV ケーブルの映像プラグ（黄）は
接続せず、別途 S-Video ケーブルを接続してください。
10

Step 8 テレビ側の接続
使用するプラズマまたは液晶テレビなどのビデオ機器に、AV ケーブルを接
続してください。映像信号について S端子を利用したい場合は、AV ケーブ
ルの映像プラグ（黄）は接続せず、別途 S-Video ケーブルを接続してくだ
さい。
IR 機能
リモコンの遠隔操作をする場合には、使用する DVD またはその他ビデオ機
器のリモコンを VW-5RX の光リモコン受光部に向かって操作をしてください。
第４章 基本仕様
無線 LAN インタフェース 
規格 IEEE802.11a(ARIBSTD-T71)
伝送方式 直交波周波数分割多重変調(OFDM 方式)
周波数範囲 5,150〜5,250MHz(4ch)自動選択
5,150〜5,350MHz(8ch)自動選択 米国仕様
データ転送速度 6/12/24Mbps 自動切替
暗号化 AES 暗号化
送信電力(max) 日：180mW/18MHz
米：50mW/20MHz
欧：200mW/20MHz*1
受信感度 -74dBmWtyp.
※1 最高電力設定は、各国の 802.11a の規制によります。

第５章 入・出力仕様
■VW-5TX（送信側） スペック一覧
映像音声 
映像信号 NTSC/PAL/SECAM自動判別
コンポジット入力 1.0Vpp/75Ω
S ビデオ入力 1.0Vpp/75Ω(Y),0.28Vpp/75Ω(C)
コンポジット出力 1.0Vpp/75Ω
S ビデオ出力 1.0Vpp/75Ω(Y),0.28Vpp/75Ω(C) 11

音声入力 5.66Vpp(2.0Vrms)max（20KΩ 負荷時）
音声出力 2.0Vpp(0.7Vrms)max（100KΩ 負荷時）
圧縮伸張方式 MPEG-2
MPEG ビットレート 4/8/14Mbps 自動切替
赤外線リモコン 
搬送波周波数 38KHz
入出力端子 
映像入力 RCA ピン(コンポジット),S 端子
映像出力（スルー出力） RCA ピン(コンポジット),S 端子
音声入力 RCA ピンL/R
音声出力（スルー出力） RCA ピンL/R
IR ブラスタ ミニジャック
その他 
寸法 幅 220mm奥行 150mm高さ 45mm
質量 390g(本体のみ)
ACin：100-240V50/60Hz1.0A電源（AC アダプタ）
DCout：12V(±5%)2.5A
消費電力 最大約 6.5W
動作環境 温度 0-40℃湿度 20-80%(結露なきこと)
取得規格 TELEC,FCCpart15,CE

■VW-5RX（受信側）スペック一覧
映像音声 
映像信号 NTSC/PAL/SECAM自動判別
コンポジット出力 1.0Vpp/75Ω
S ビデオ出力 1.0Vpp/75Ω(Y),0.28Vpp/75Ω(C)
音声出力 2.0Vpp(0.7Vrms)max（100KΩ 負荷時）
伸張伸張方式 MPEG-2
MPEG ビットレート 4/8/14Mbps 自動切替



12

外線リモコン 
搬送波周波数 38KHz
入出力端子 
映像出力 RCA ピン(コンポジット),S 端子
音声出力 RCA ピンL/R
その他 
寸法 幅 220mm奥行 150mm高さ 45mm
質量 390g(本体のみ)
ACin：100-240V50/60Hz1.0A電源（AC アダプタ）
DCout：12V(±5%)2.5A
消費電力 最大約 6.5W
動作環境 温度 0-40℃湿度 20-80%(結露なきこと)
取得規格 TELEC,FCCpart15,CE
第６章 ペアリング機能
製品出荷時に同梱されています VW-5TX と VW-5RX 同士は、予めペアリングされています。も
し、その他の TX と RX の組み合わせで使用される場合には、別途ペアリングを行なう必要が
あります。これを行なわないまま操作しても通信を行なうことができませんのでご注意くだ
さい。なお設定方法については、下記を参照ください。
設定方法
１．TX の後面の端子に付属の IR リモコンケーブルを差し込んでください
２．TX、RX 両方の電源を入れてください
３．IR リモコンの LED 部を RX のリモコン受光部に向けてください
４．上記の状態で TX 後面のペアリングボタンを２秒以上押してください
＊ TX から IR リモコンを通して RX に認証コードが送られペアリングが完了します
13

Table of Contents
Accessories Check-list…………………………………….……………….….. 14
Ⅰ.SAFETY INSTRUCTIONS…..…………………….……………….…………15
Ⅱ.CONTENTS……………………………………….……………….………..………17
Chapter 1 Product Overview………………………..……………. 17
Chapter 2 Getting Started…………………………………………. 19
2.1 VW-5TX Transmit unit……...…………………19
2.1.1 Front Panel View……..…………….… 19
2.1.2 Rear Panel View…………………………20
2.2 VW-5RX Receive unit……..……………………21
2.2.1Front Panel View……………….…….. 21
2.2.2 Rear Panel View………………………. 22
Chapter 3 Setup Menus…………………………………………….. 23
Chapter 4 Specifications……………………………………………. 24
Chapter 5 Inputs/Outputs…………………………………..…….. 27
Chapter 6 Pairing & Others………………………………..…….. 29
Pairing (Matching) set-up……………..…. 29
Others…………………………………………….…. 29
Accessories Check
VW-5TX VW-5RX
AC Adaptor with power cord AC Adaptor with power cord
AV cable AV cable
S-Video cable S-Video cable
IR cable Holder
Holder SCART adaptor ( for Europe only )
SCART adaptor ( for Europe only )
14

Ⅰ.SAFETY INSTRUCTIONS
 READ INSTRUCTIONS  RETAIN INSTRUCTIONS
All the safety operating instructions
should be read before the product is
operated.
The safety and operating instructions
should be retained for future reference.
 POWER SOURCES  POWER-CORD PROTECTION
The product should be operated only
from the type of power source indicated
on the marking label. If you are not sure
of the type of power supply to your
home, consult your product dealer. For
products intended to operate from
battery power or other sources, refer to
the operating instructions.
Power-supply cords should be routed so
that they are not likely to be walked on
or pinched by items placed upon or
against them, paying particular
attention to cords at plugs, sockets, and
the point where they exit from the
product.
 ACCESSORIES  VENTILATION
Do not place this product on an
unstable cart, stand, tripod, bracket, or
table. The product may fall, causing
serious injury, and serious damage to
the product. Use only with a cart, stand,
tripod, bracket, or table recommended
by the manufacturer, or sold with the
product. Any mounting of the product
should follow the manufacturer’s
instructions, and should use a mounting
accessory recommended by the
manufacturer.
Openings in the unit are provided for
ventilation and to ensure reliable
operation of the product and to protect
it from overheating, and these openings
must not be blocked or covered. The
openings should never be blocked by
placing the product on a bed, sofa, rug
or other similar surface. This product
should not be placed in a built-in
installation such as a bookcase or rack
unless proper ventilation is provided or
the manufacture’s instructions have
been adhered to.
15

 WATER AND MOISTURE  CLEANING
Do not use this product near water. For
example, near a bath tub, wash bowl,
kitchen sink, or laundry tub; in a wet
basement; or near a swimming pool
and the like.
Unplug this product from the wall outlet
before cleaning. Do not use liquid
cleaners or aerosol cleaners. Use a soft
cloth for cleaning.
 ATTACHMENT  OVERLOADING
Do not use attachments not
recommended by the product
manufacturer as they may cause
hazards.
Do not overload wall outlets; extension
cords, or integral convenience
receptacles as this can result in a risk of
fire or electric shock.
 LIGHTNING STORMS  OBJECT AND LIQUID ENTRY
For added protection for this product
during storm, or when it is left
unattended and unused for long periods
of time, unplug it from the wall outlet.
This will prevent damage to the product
due to lightning and power-line surges.
Never push objects of any kind into this
product through openings as they may
touch dangerous voltage points or
short-out parts that could result in a fire
or electric shock. Never spill liquid of
any kind on the product.
 SOURCE OF LIGHT  SERVICING
Do not look into the lens while the lamp
is on. The strong light from the lamp
may cause damage to your eyes or
sight.
Do not attempt to service this product
yourself as opening or removing covers
may expose you to dangerous voltage
or other hazards. Refer all servicing to
qualified service personnel.
 HEAT SOURCE  HEED AND FOLLOW
Do not install near any heat sources
such as radiators, heat registers,
stoves, or other apparatus (including
amplifiers) that produce heat.
Heed all warnings and follow all
instructions.
16

Ⅱ.CONTENTS
Chapter 1 Product Overview
The Wireless Video Wave Module (VM-5) product delivers video and audio using
wireless WLAN 802.11a at 5GHz as a media stream, which is a multiplexed and
compressed signal, from the VW-5TX to the VW-5RX.
The VW-5TX is used on the video source side, such as a DVD, VCR, PVR, STB or BS.
The VW-5RX is used on the display side, usually a standard TV, flat screen or video
monitor. In addition IR remote control function makes it easy to operate.
It employs WLAN bit rates of 6Mbps, 12Mbps and 24Mbps and video bit rates of
4Mbps, 8Mbps and 14Mbps are supported. It also provides automatic adaptation
of video bit rate and WLAN bit rate, or fixed video and WLAN bit rate. This product
offers security-enhanced features, with communication authenticated and the
media stream is encrypted for secure use.
When used inside, it is possible to transmit/receive up to approx. 50m in open
spaces and 30m in places separated by two typical office/home walls.
 Other characteristics
 Transfer speed adaptive capability allows stable image transmission and
avoids interruption even in varying reception conditions.
 Automatic hopping function for optimum channel selection up to 4Ch’s
 NTSC/PAL/SECAM automatic recognition and operation function
 Multiple VW-5RX can be pair linked with one VW-5TX
※ However, LAN link is always one to one, so it prioritizes the first
recognized RX communication.
 AES standard adoption enables high security level contents encryption
and protection
17

※ Above transmission distance is approximate (an estimate) and the
condition may vary depending on wall materials, surroundings,
electrical activity etc.
※ If more than 4 sets are used adjacent, they might interfere with each
other and video image may stop (freeze).
※ If it is placed near a TV etc, the TV image can be interrupted. Please
keep away from devices such as TVs if this happens.
※ At places with a lot of 5GHz wireless LAN devices in operation and
communication can be influenced and images may be more
interrupted.
 Signal reception may be effected according to the position, height
and angle of placement. If reception is not stable, please look for the
best condition.
.
18

Chapter 2 Getting Started
2.1 VW-5TX Transmit unit
2.1.1 TX Front Panel View
 POWER LED Power ON/OFF status:
 Green light: Unit is ON
 No light: Un it is OFF
 LINK LED Indicates link status:
 Slow blinking : searching for RX unit
 Fast blinking: found RX and connecting
 ON: connection and authentication completed
 TX LED Indicates transmit speed:
 Fast blinking: high rate
 Middle blinking: middle rate
 Slow blinking: low rate
 RX LED Indicates data receive status:
 ON: receiving data or control signal
 OFF: no data received
Power LED
Link LED
TX LED
RX LED
19

2.1.2 TX Rear Panel View
 Power Switch Press the power button to turn the power ON/OFF
 DC IN Connect the DC-in from the supplied AC adaptor here
 S-VIDEO IN Connect the S-Video cable here if the input source - DVD,
VTR etc has an S-Video out.
 S-VIDEO OUT This is a through signal of the S-Video IN
 Audio OUT This is a through signal of the Audio IN
 Video OUT This is a through signal of the Composite Video IN
 Audio In Connect the Input source Audio in using supplied AV cable
 Video In Connect the Input source Video in using supplied AV cable
 IR Connector If remote control is required connect the supplied IR cable
here.
 Pairing SW Pairing setup (see later instructions)
Video /Audio Output
S-Video Audio/R Audio/L Video
S-Video Audio/R Audio/L Video
Video/Audio Input
Red White Yellow
Power Switch
Red
White Yellow
IR Connector
Pairing Switch
AC adaptor IN
20
