WFT ELECTRA 550 PR-SHP User manual

550 PR-SHP
240
000

2
INHALT Seite
Qualitätsmerkmale 3
Sicherheitshinweise 4
Bedienungsmerkmale 5
Digitale Kontrolleinheit 6
Akku anschließen 7
Befüllen mit Schnur und Speichern der Schnurdaten 8-9
Die „Köder-zur-Hand“ Position 10
Die „Wasseroberächen-Null“ Position 11
Aufkurbeln mit dem Motor 12-13
Tiefenmodus und Grundmodus 14-15
Korrektur der Schnurdaten nach einem Abriss 16
Sicherheitsfunktionen 17
Probleme und deren Behebung 18
Pege und Wartung 19
Nützliche Tipps 20
Automatische Schnurführung 21
Ersatzteile und Reparaturen 22
Notizen 23
TABLE OF CONTENT Page
Features 24
Safety Instructions 25
Operating Features 26
Digital Control Unit 27
Power Suppy 28
Filling with line and line data programming 29-30
The „Bait-at-Hand“ Position 31
The „Water-Surface-Zero“ Position 32
Motor Operation and Speed Control 33-34
Depth Mode and Bottom Mode 35-36
Correction of line data after a line-cut 37
Safety Features 38
Trouble Shooting 39
Care and Maintenance 40
Useful Hints 41
Automatic Level-Wind 42
Notes 43
Spare Parts and Repairs 44

QUALITÄTSMERKMALE DER WFT Electra 550 PR-SHP
Hochleistungs-Elektromotor mit 20 kg Einzugskraft. Auch aus größter Wassertiefe können Sie Ihren Köder
bequem und schnell mit einer stufenlos regelbaren Einholgeschwindigkeit (Power Slider) von bis zu 240 Metern
pro Minute heraufholen. Köderwechsel oder Wechsel des Angelplatzes schnell wie nie zuvor. Vorbei ist die Zeit
des kräftezehrenden Aufkurbelns von vielen hundert Metern Schnur. Selbst extremes Tiefseeschen wird zum
Genuss.
Compositgehäuse mit Aluminiumrahmen. Sorgt für leichtes Gewicht und mechanische Festigkeit sowie eine
präzise Ausrichtung der Spule und anderer Bauteile.
Präzisionsgetriebe. Das leichtgängige, kraftvolle Getriebe macht das Einholen und den Drill zum Vergnügen.
Leichtlauf durch Kugellager. 6 Edelstahl Präzisionskugellager + 1 Edelstahl Freilauager sorgen beim Einho-
len und im Freilauf für einen supergeschmeidigen Lauf.
High-Speed-Schnureinzug. Die Übersetzung von 1 : 4,7 sorgt für eine perfekte Balance zwischen Geschwin-
digkeit und Kraft.
Jigging-/Impulsfunktion. Durch Drücken eines Bedienknopfes erfolgt sofortiger Schnureinzug, der sofort
wieder stoppt, wenn der Knopf losgelassen wird. Dieses Feature ist unerlässlich für alle Angelmethoden mit teil-
weise oder dauerhaft zu bewegenden Ködern aber auch sehr praktisch bei Bodenverfolgung mit ansteigendem
Gewässergrund sowie beim Speed Jigging.
Technische Daten: 550 PR-SHP
Artikel-Nr.: 1D-A 700-550
Gewicht: 620 g
Schnurfassung: 260 m 0,22 mm 32KG STRONG* (empfohlen)
WFT 32KG Strong 260m EXACT Spule 1D-C 870-022 erhältlich
Übersetzung: 1 : 4,7
Einzugskraft: 20 kg, 35kg/cm max
Einzugsgeschwindigkeit: bis zu 240 m/min.
* Die WFT Electra 550 PR-SHP Rollen sind für die Verwendung von WFT 32KG STRONG Schnüren optimiert.
Bei Verwendung anderer Schnüre kann es zu erheblichen Messabweichungen auf dem Display kommen.
3

SICHERHEITSHINWEISE (WFT Electra 550 PR-SHP Rollen haben das Prüfsiegel.)

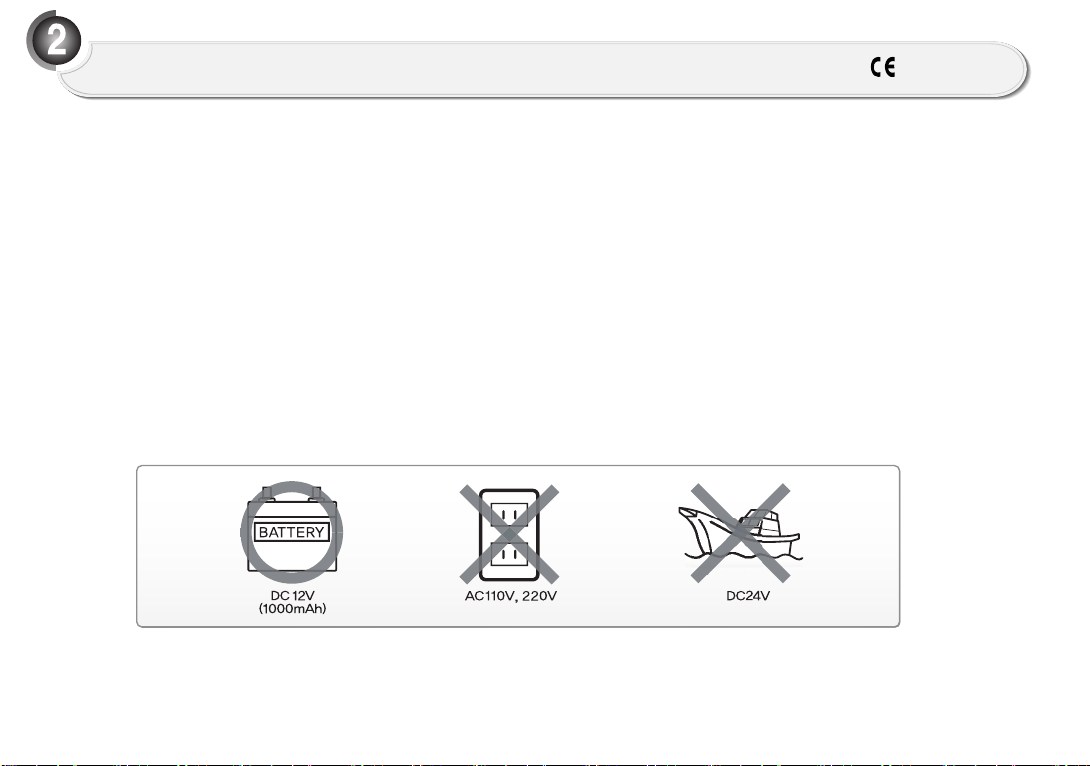

Der Elektromotor dieser Rolle benötigt einen 12 Volt Akku. Der Betrieb mit abweichenden Stromspannungen kann
zu einer Überhitzung und im Extremfall sogar zu Verbrennungen führen.
Benutzen Sie nur volle Akkus. Nach langen Standzeiten kann sich der Akku entladen und sollte vor Inbetrieb-
nahme der Rolle aufgeladen werden.
Schließen Sie die Rolle nicht an 12 V Bootsgeneratoren an, weil diese keine gleichbleibende Spannung liefern.
Korrosion auf den Polen kann die Rollenfunktion beeinträchtigen. Bitte entfernen Sie etwaige Ablagerungen vor
Gebrauch der Rolle.
Benutzen Sie nur das mitgelieferte Originalkabel.
Nehmen Sie die Bremseinstellung nur bei ausgeschaltetem Motor vor.
Bauen Sie die Rolle nicht auseinander. Dies führt zum Entfall Ihrer Garantieansprüche.
Berühren Sie nicht bei laufendem Motor die Angelschnur oder die rotierende Spule, da dies zu Verletzungen
führen kann.
Benutzen Sie den Motor nicht, um einen Hänger zu lösen.
Tauchen Sie die Rolle nicht unter Wasser.
4

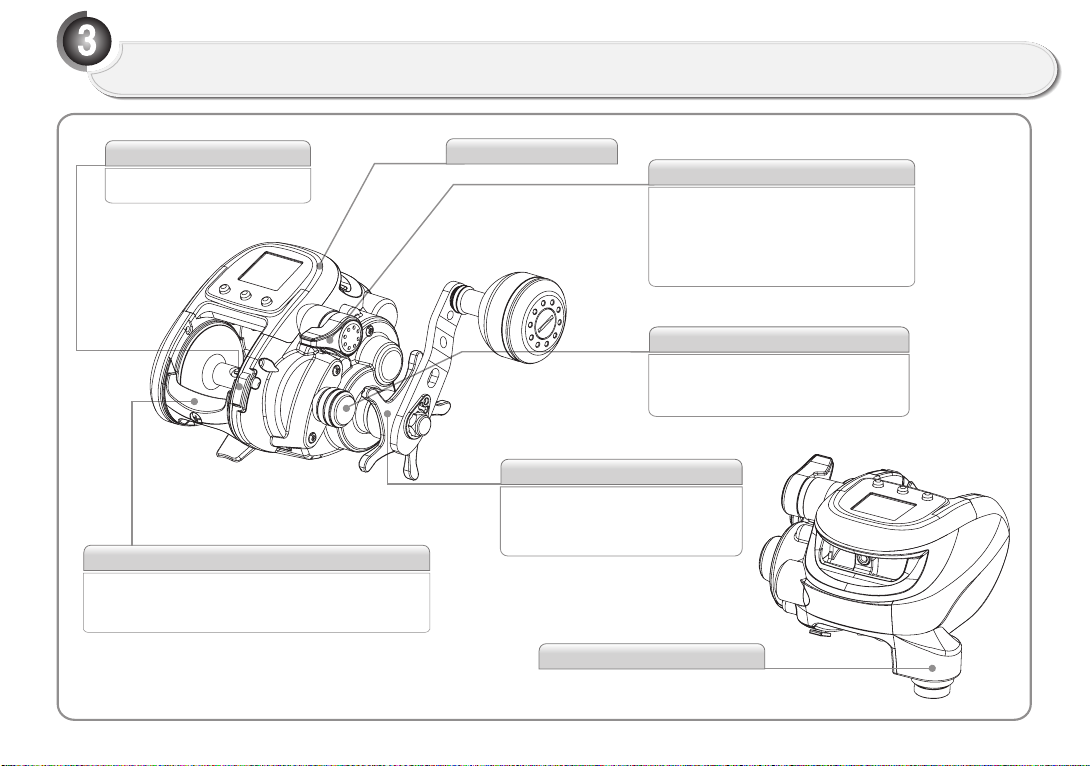

BEDIENUNGSMERKMALE DER WFT Electra 550 PR-SHP
5
Anschluss für Stromkabel
Sternbremse
Durch Drehen des Sternrads im Uhrzeigersinn
erhöht sich die Bremskraft, durch Drehen gegen
den Uhrzeigersinn verringert sie sich. Das feine
Gewinde am Sternrad sorgt für einen ultraweiten
Einstellungsbereich.
Freilauf Flip Taste
Die Flip Taste für Freilauf (Auskuppeln des Getriebes) zum Ablassen
der Schnur nach unten drücken. Zum Schnureinholen (Einkuppeln des
Getriebes) entweder die Flip Taste zurück nach oben drücken oder die
Kurbel betätigen, oder die Freilauf Stop Taste drücken.
Freilauf Stop Taste
Drücken der Taste schaltet den Freilauf
aus und kuppelt das Getriebe wieder ein.

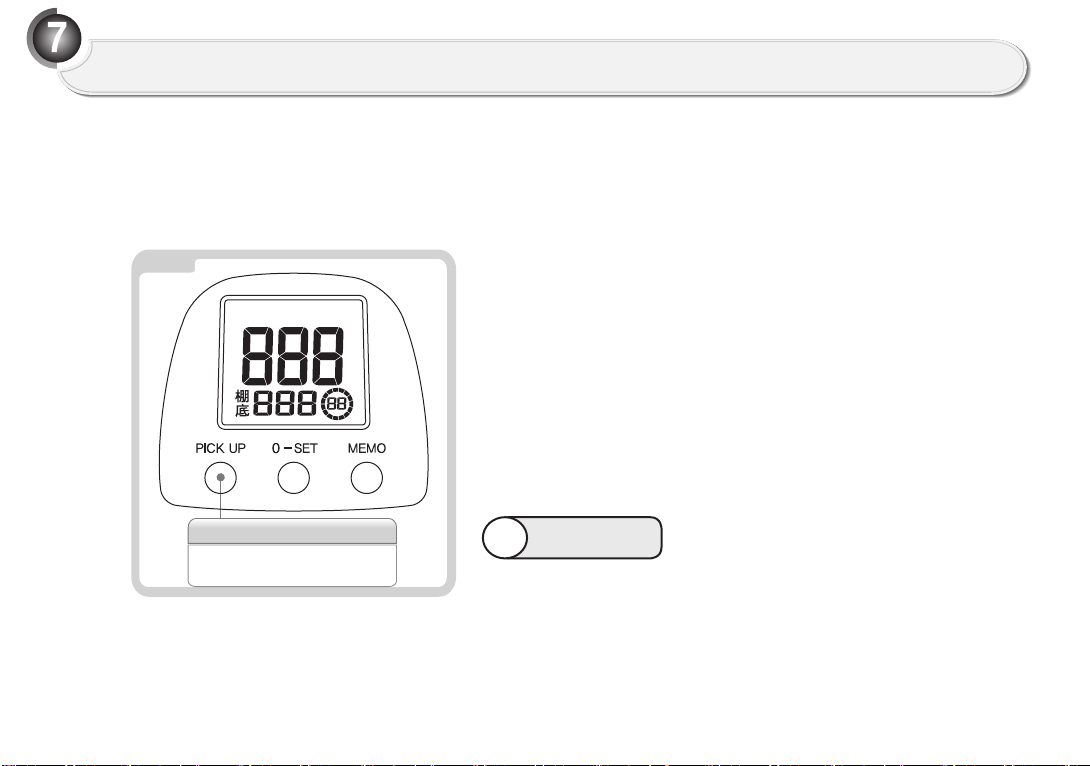

Kontroll-Einheit
Powerslider
Mit dem Powerslider regeln Sie stufenlos die Einhol-
geschwindigkeit des Elektromotors. Wenn Sie den
Slider nach oben (Richtung “MAX”) schieben, erhöhen
Sie die Geschwindigkeit. Zur Reduzierung der Ge-
schwindigkeit schieben Sie den Slider nach unten
(Richtung “OFF”). Wenn der Slider den Anschlag bei
“OFF” erreicht, stoppt der Motor.
Freilaufregler
Mit diesem Drehknopf können Sie den Spulenwider-
stand im Freilauf feinjustieren und auf das Gewicht
der Senkmontage einstellen, damit die Spule sich
beim Ablassen des Köders nicht überschlagen kann.

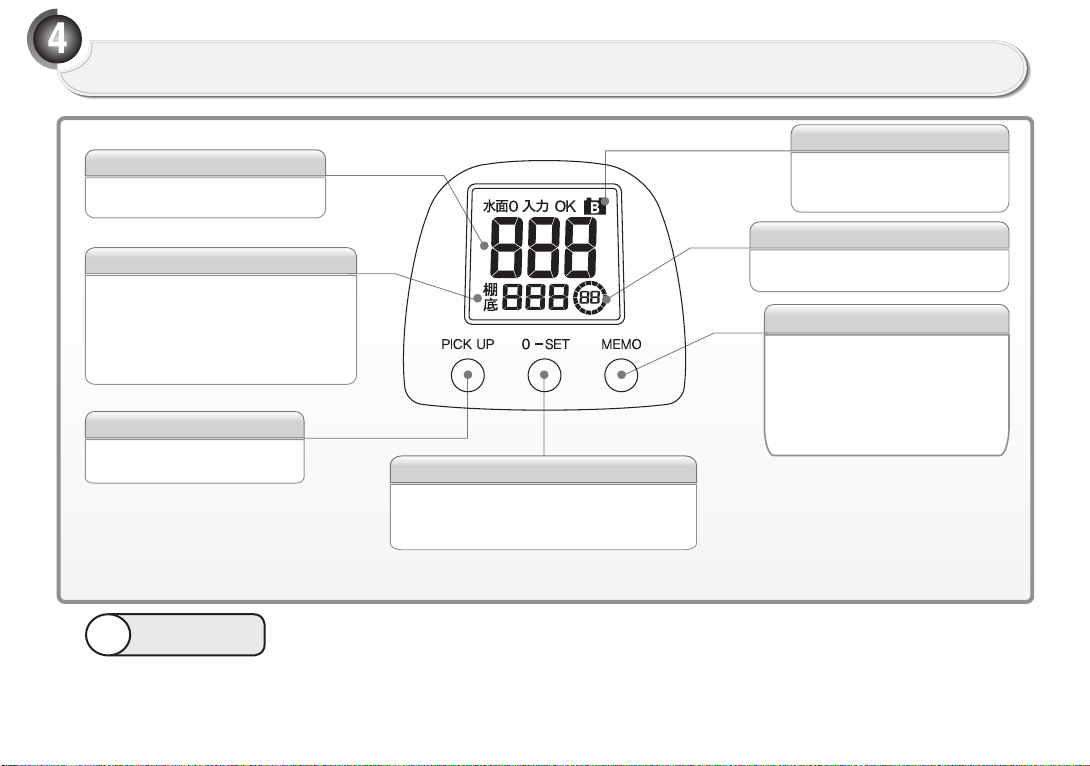

Haupt-Display
Zeigt die abgezogene Schnurlänge
(Tiefe) an.
Speedometer
Zeigt die Einholgeschwindigkeit des
Motors an.
Akku-Ladekontrolle
Zeigt die Batteriespannung an.
Blinkt wenn das Akku geladen
bzw. gewechselt werden muss.
Sub-Display
* Zeigt im Tiefenmodus die Zieltiefe an.
* Zeigt im Grundmodus die Entfernung
des Köders vom Grund.
* Zeigt blinkend die gespeicherte Tiefe.
Pick up (Jigging)
Schaltet den Motor ein so lange
der Knopf gedrückt wird. Set-Knopf
* Speichert die programmierten Schnurdaten.
* Speichert die “Köder zur Hand” Position.
* Korrektur der Schnurdaten nach Abriss.
Memo-Knopf
* Speichert die programmierten
Schnurdaten.
* Speichert die “Wasseroberfläche-
Null” Position.
* Speichert und nullt die “Zieltiefe”.
* Nullt “Distanz vom Grund”.
* Bei Temperaturen unter -10°C und über +60°C kann eine verschlechterte Lesbarkeit der LCD-
Anzeige auftreten.
Achtung
!
6
MERKMALE DER DIGITALEN KONTROLL-EINHEIT

VORBEREITUNG ZUM FISCHEN
AKKU ANSCHLIESSEN

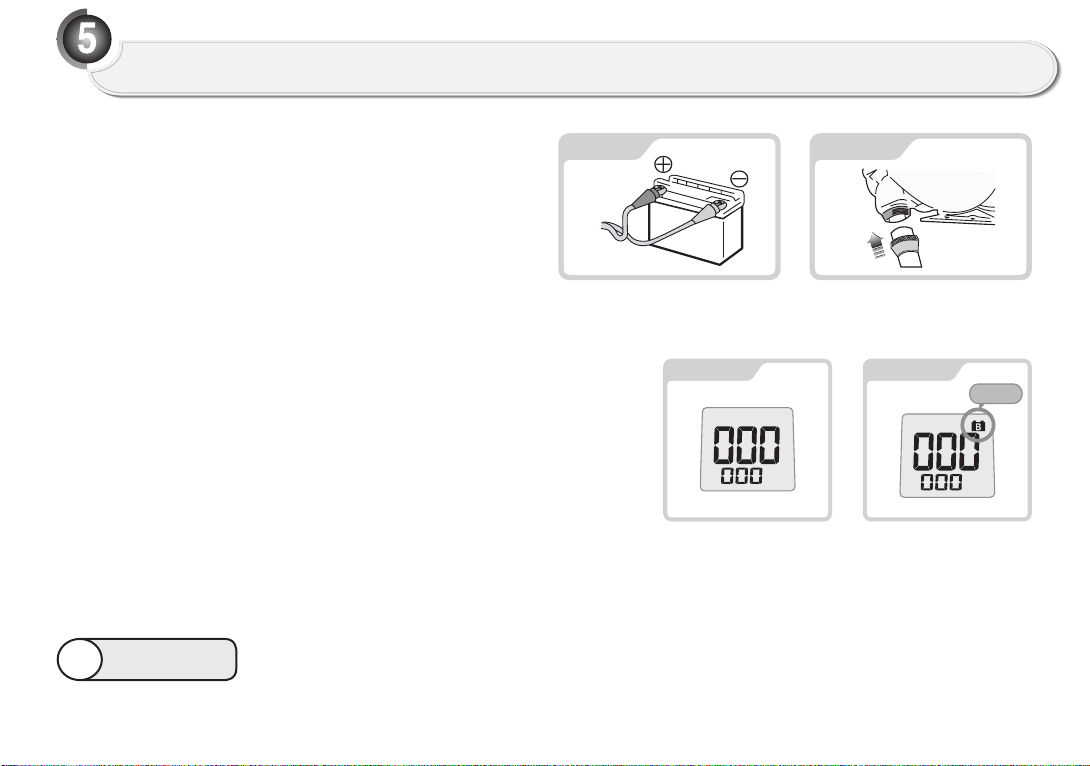

(Abb. 1) Schließen Sie den roten Clip des Kabels
an den Puspol (+) und den schwarzen Clip an den
Minuspol (-) des Akkus an.
(Abb. 2) Verbinden Sie den Stecker des Kabels mit
dem Anschluss am Rollengehäuse. Dann ziehen
Sie den Schraubring gut handfest an.
(1) (2)

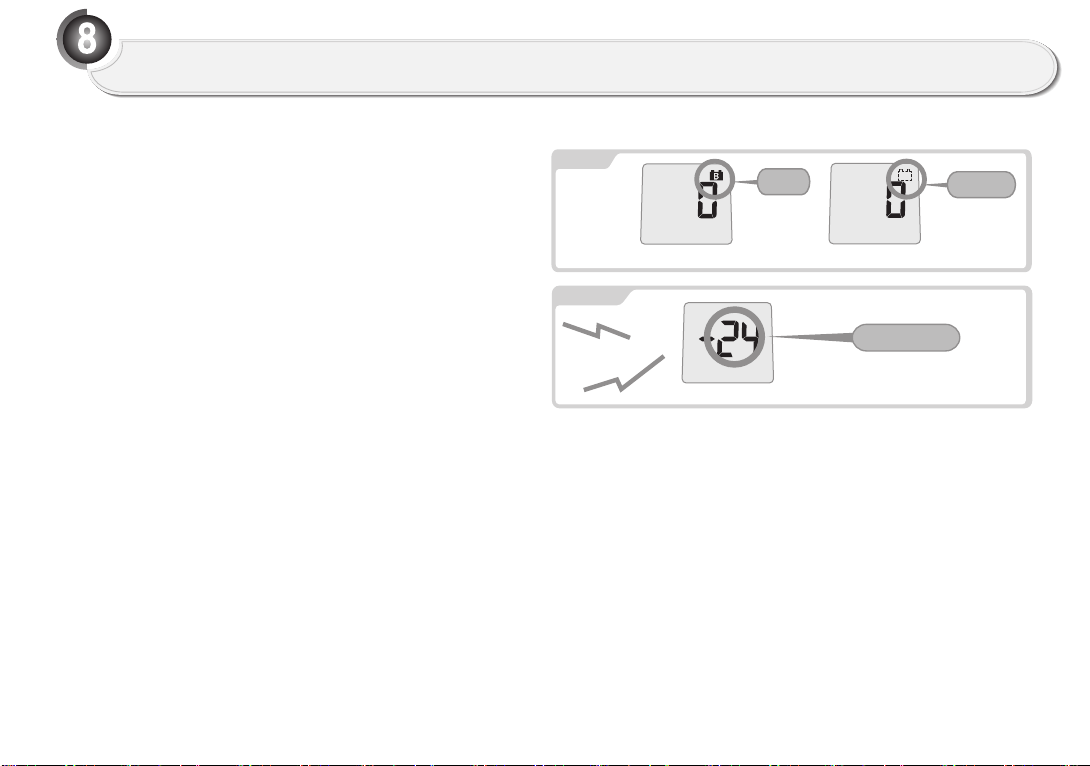

(Abb. 3) Bei korrektem Anschluss der Rolle vor der ersten
Schnurdateneingabe zeigt das LCD-Display die in Abb. 3 dar-
gestellte Meldung.
(Abb. 4) Wenn bereits Schnurdaten gespeichert sind, zeigt das
LCD-Display die in Abb. 4 gezeigte Meldung.
* Abb.4: Batterieladestandsanzeige blinkt: Diese Meldung
erlischt bei ausreichendem Ladezustand des Akkus innerhalb
von 5 Minuten. Wenn die Meldung nicht erlischt, muss der
Akku gewechselt oder neu geladen werden.
* Sofern Sie bereits eine „Köder-zur-Hand“ oder „Wasseroberächen-Null“ Stop-Position in der Rolle gespeichert
haben, ist aus Sicherheitsgründen ein Schnureinzug mit dem Motor über den Powerslider erst möglich, wenn so
viel Schnur abgezogen ist, dass die gespeicherte Stop-Position überschritten wird.
blinkt
(3) (4)
* Daten wie die „Köder-zur Hand“ Position, die „Wasseroberächen-Null“ Position und die Zieltiefe bleiben
nach einer Trennung der Rolle von der Stromversorgung 15 Minuten lang im Memory des Mikroporozessors
gespeichert. Wenn die Rolle länger als 15 Minuten von der Stromversorgung getrennt ist, müssen diese Daten
neu eingegeben und gespeichert werden.
Achtung
!
7

VORBEREITUNG ZUM FISCHEN
Befüllung der Rolle mit Schnur und Speichern der Schnurdaten
Führen Sie die Schnur durch die Schnurführung und befestigen sie am Ankerstift der Spule. Stellen
Sie die Sternbremse auf einen Widerstand von etwa 1,0 bis 1,5 kg ein. Schließen Sie die Rolle an
die Stromversorgung an, woraufhin das LCD-Display die in Abb. 5 dargestellte Meldung zeigt.
Drücken Sie die Knöpfe „SET“ und „MEMO“ gleichzeitig 3 Sekunden lang. Es erscheint die
Display-Meldung wie in Abb. 6.
Drücken Sie den „SET“ Knopf und wählen den Dateneingabe-Modus aus. Das Display zeigt die
Meldung wie in Abb. 7.
Wählen Sie durch wiederholtes Drücken des „Pick Up“ Knopfes den gewünschten Schnurtyp aus.
Bei Bespulung mit 0,22 mm starker WFT 32 KG STRONG ist dies „PE4“. Siehe Abb. 8.
(Darüber hinaus stehen die Schnurtypen PE2 bis PE6 sowie die „Economizing“-Programme zur Bespulung mit vorgegebenen
Lauängen von PE2, PE3 und PE4 Schnüren zur Verfügung. Diese Optionen sind aber nur von Belang, wenn Sie nicht mit der
von uns empfohlenen 32KG STRONG schen wollen.)
8
blinkt
(5)
(6)
(7)
(8) 32KG STRONG

* Wenn Sie während des Schnuraufspulens versehentlich den „SET“ Knopf drücken, gehen alle Schnurdaten
verloren und Sie müssen den kompletten Bespulvorgang wiederholen.
* Je nach Schnurspannung und/oder Dehnung sind Messabweichungen von etwa 5 % möglich.
Achtung
!
9
VORBEREITUNG ZUM FISCHEN
Spulen Sie anschließend etwa 260 Meter WFT 32KG STRONG Schnur mit Motorkraft auf, indem Sie den
Power Slider nach vorne schieben. Achten Sie darauf, dass die Schnur auf Spannung ist und eine kompakte,
feste Wicklung auf der Spule bildet. Während des Aufspulens blinkt das Zeichen über der Meteranzeige im
Haupt-Display.
Wenn die gewünschte Schnurmenge aufgespult ist, drücken Sie zum Speichern der Schnurdaten den „MEMO“-
Knopf (Display-Meldungen siehe Abb. 9).
(9) blinkt leuchtet auf
Schnur ist aufgespult „MEMO“ Knopf drücken Initialisierung Schnurdaten gespeichert
Mögliche Fehlermeldungen:
Controlbox Error
Starten Sie den kompletten
Befüllvorgang von vorne.
Fehler Schnurlänge
Messfehler wegen durchrut-
schender Bremse. Stellen Sie
die Sternbremse stärker ein.
Rotationsfehler
Technischer Spulendefekt.
Kontaktieren Sie Ihren WFT-
Händler.

* Wenn Sie keine „Köder-zur-Hand“ Position einspeichern, stoppt der Motor automatisch bei einer Restschnurlänge von 5 Metern.
* Wenn der Motor stoppt, sollte die restliche Schnurlänge aus Sicherheitsgründen mit der Kurbel manuell eingeholt werden.
Achtung
!
10
ANGELN MIT DER WFT Electra 550 PR-SHP
Die „Köder-zur-Hand“ Position

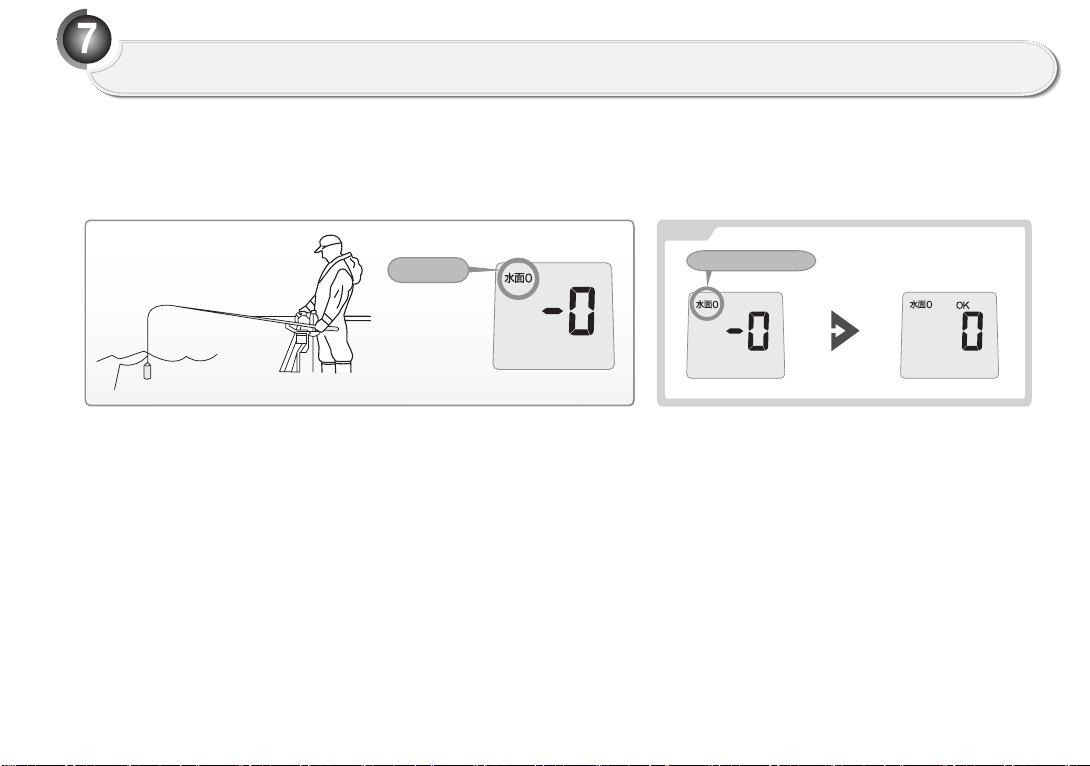

Wenn Sie mit dem Angeln beginnen, stellen Sie zunächst die „Köder-zur-Hand“ Position ein.
An dieser Position wird das Display beim Fischen den Wert 0 zeigen.
Lassen Sie so viel Schnur von der Rolle, bis der Köder sich bei aufrecht gehaltener Rute an
einer Position bendet, wo Sie ihn bequem greifen können. Dann drücken Sie den „SET“
Knopf länger als 3 Sekunden. Bei diesem Speichervorgang zeigt das Display zeigt die Mel-
dung wie in Abb. 10 und links oben im Display blinkt die kleine Anzeige für die „Wasserober-
ächen-Null“ Position, welche Sie als nächstes einstellen werden.
(10)
blinkt
„SET“ Knopf länger als
3 Sekunden drücken.
Für eine präzise Tiefenmessung ist es erforderlich, die „0“-Position mit dem Köder auf Höhe des Wasserspiegels zu
speichern. Dies sollte unmittelbar im Anschluss an die Speicherung der „Köder-zur-Hand“ Position erfolgen.
