Whale SO1000C User manual

Easi-Slide
Exterior Utilities Sockets
External BBQ
Outlet Socket
Installation and
Operating Instructions
Easi-Slide
Außen-Anschlussdosen
Externer BBQ-Anschluss
Montage- und Betriebsanleitung
Easi-Slide
Prises de courant utilitaires extérieures
Prise de courant extérieure BBQ
Consignes d’installation et d’utilisation
Easi-Slide
Prese esterne per utilità
Presa con uscita per BBQ esterno
Istruzioni per l’installazione e per l’uso
Easi-Slide
Tomas de corriente para utilidades exteriores
Toma de corriente externa para
barbacoa
Instalación e instrucciones de servicio
Easi-Slide
externe aansluiting
Externe BBQ aansluiting
Instructies voor installatie en gebruik
Easi-Slide
Externa försörjningsuttag
Externt grilluttag
Installations-och driftsanvisningar
DE
NL
IT
SE
FR
ES

External BBQ Outlet Socket
Installation and Operating Instructions
Safety
• In the unlikely event of leaks in the gas system, or if there is a smell of gas:
- Extinguish all naked flames
- Switch off all appliances and do not operate any electrical switches
- Turn off all gas appliances
- Open windows and doors for ventilation
- Do not smoke
- Shut off gas connection
- Immediately ensure that the system is thoroughly checked by a Qualified Gas Engineer.
• This appliance is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliance by a person responsible for
their safety.
• Children must be supervised to ensure that they do not play with the appliance.
• Any alteration to the appliance, misuse or use of non-original Whale parts may invalidate the
warranty. Non observation of the installation and operating instructions will lead to cancellation
of the warranty and exclusion of liability claims. It also becomes illegal to use the appliance if
incorrectly installed, and in some countries may make it illegal to use the vehicle.
• Regularly inspect gas tap to ensure inside nozzle is free from debris, and gas connection to the
rear has not been damaged.
• Supply to external appliance should not be less than 0.03 bar and not greater than 0.05 bar.
This pack contains:
1x Whale External BBQ Outlet Socket
1x Gas Hose Connector
In addition you will need:
1x Whale Easi-Slide Lid
Whale BBQ sockets including the gas hose connector must be
installed and serviced by a Qualified Gas Engineer in accordance
with these installation instructions and BS EN 1949-2011.
-2-
-3-
This Whale External BBQ Outlet
Socket is designed to supply an
exterior BBQ using your LPG
(Propane or Butane) recreational
vehicle on board gas supply.
WARNING: Care must be taken when using the external BBQ outlet
socket. NEVER barbeque next to an awning or tent.
WARNING: Only for use as an outlet point for gas, never connect a
gas bottle directly to the outlet.
EN

• (Figure 3) Ensure you have enough free wall space
for the installation including enough clearance for
the Whale Easi-Slide Lid when installing and open.
• There must be adequate gas drop out ventilation in
the installation area.
• Ensure your gas supply is disconnected and isolated
and that any gas remaining in the system is purged.
Technical Data
Figure 2
Figure 3
-2-
-3-

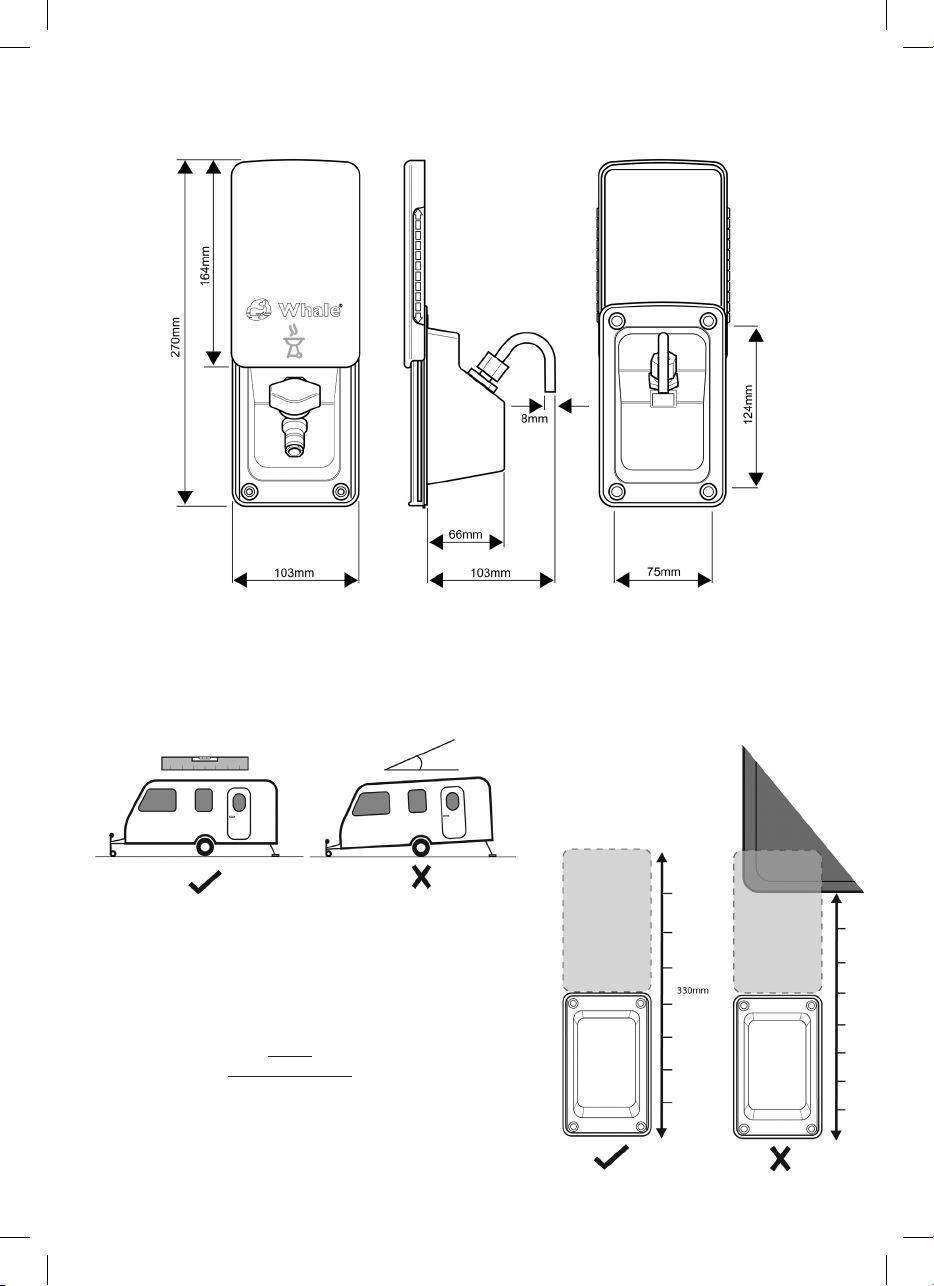

Figure 1. Dimensional Drawings
Before you begin
• (Figure 2) Ensure your caravan, motorhome or panel van is on a level surface and secured.

Socket Installation (
4
1-17)
• (
4
1) Ensure that there are no electrical cables or gas piping directly behind the vehicle wall
where you are installing the socket.
• (
4
2) Use Socket Mounting Profile on page 31 as your cutting template and fix to vehicle wall
using masking tape.
• (
4
8) Masking tape should be fitted around the outside of the socket to protect the grooves.
• (
4
11) Ensure the rear sealing face of the socket is clean and free from any dirt or debris to
ensure a good seal.
• (
4
13) Tighten screws evenly to avoid twisting the socket. Follow order shown.
• (
4
14) In the instance that wall battens do not exist behind the socket cut out, use flat nuts to
secure screws in place.
• (
4
15) When removing sealant from around the socket when installed, also clean the grooves to
ensure protection and smooth use of socket.
Helpful Hints
• If the cover does not move freely when installed, remove it and ensure guide rails are free from
sealant and debris.
• If your socket appears to be twisted when installed, slightly adjust the sealing screws.
Fittings Installation (to be carried out by a Qualified Gas Engineer) (
4
18-21)
• (
4
18) Always check for leaks using leak detection fluid.
Operation (
4
22 -27)
• Tap will not open when hose is not connected. This is to prevent damage to the tap and fittings
and is an additional safety feature of the Whale External BBQ Outlet Socket.
• The valve is designed in accordance with BS EN 1949-2011 and cannot be operated unless the
hose fitting is in place.
• The gas tap has an integrated non-return valve therefore gas cannot be supplied to the vehicle.
• This tap is designed solely for gas supply from the vehicle to an exterior BBQ.

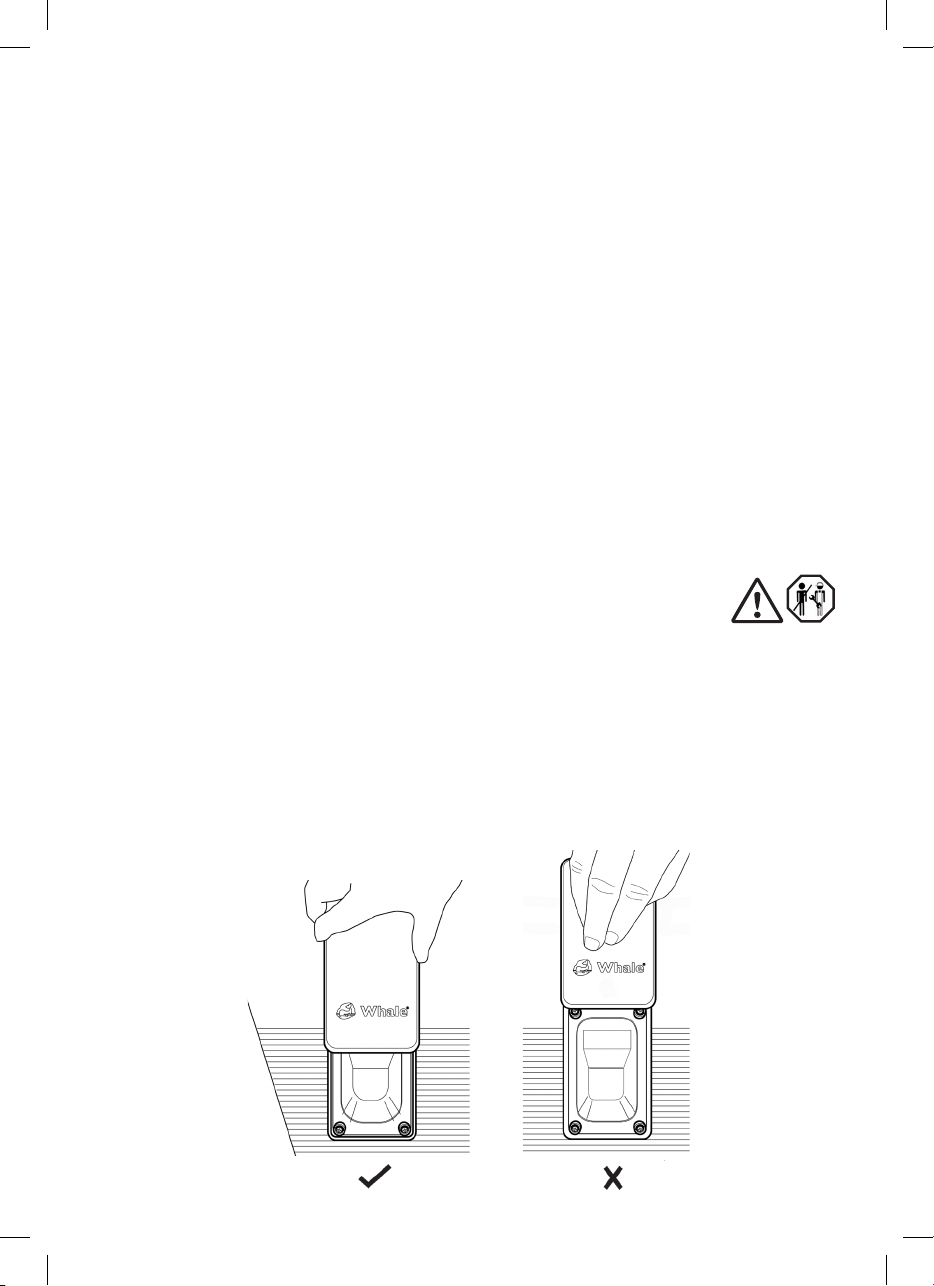

Figure 4.
Opening Sliding Lid
-4-
-5-

-4-
Externer BBQ-Anschluss
Montage- und Betriebsanleitung
Sicherheit
• Für den unwahrscheinlichen Fall von undichten Stellen im Gassystem oder wenn ein Gasgeruch
bemerkt wird:
- Löschen Sie alle offenen Flammen
- Schalten Sie alle Geräte aus und betätigen Sie keine elektrischen Schalter
- Schalten Sie alle Gasgeräte aus
- Öffnen Sie Fenster und Türen zum Lüften
- Rauchen Sie nicht
- Schalten Sie den Gasanschluss ab
- Sorgen Sie unverzüglich dafür, dass das System gründlich von einem qualifizierten Gas-
und Wasserinstallateur überprüft wird.
• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit
eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden
Erfahrungen und Kenntnissen bestimmt, es sei denn, sie wurden von einer für ihre Sicherheit
verantwortlichen Person beaufsichtigt oder instruiert.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Bei Veränderung des Geräts, missbräuchlicher Nutzung oder Verwendung von anderen als den
Originalteilen von Whale kann die Garantie erlischen. Die Nichtbeachtung der Montage- und
Betriebsanleitung führt zum Erlöschen der Garantie und Ausschluss von Haftungsansprüchen.
Auch kann der Gebrauch eines fehlerhaft installierten Geräts rechtswidrig sein, und in einigen
Ländern ist es möglicherweise widerrechtlich, das Fahrzeug zu nutzen.
• Überprüfen Sie den Gashahn regelmäßig, um sicherzustellen, dass die Innendüse frei von
Schmutz und der Gasanschluss nach hinten nicht beschädigt ist.
• Die Versorgung für den Außenanschluss darf nicht weniger als 0,03 bar und nicht mehr als
0,05 bar Druck haben.
Diese Packung enthält:
1x Whale Außen-BBQ-Anschluss
1x Gasschlauchanschluss
Zusätzlich benötigen Sie:
1x Whale Easi-Slide Abdeckkappe
Die Grillanschlüsse von Whale und die dazugehörigen
Gasschlauchanschlüsse müssen von einem qualifizierten Gas- und
Wasserinstallateur in Übereinstimmung mit dieser Installationsanleitung
und der Norm BS EN 1949-2011installiert und gewartet werden.
-5-
Dieser externe BBQ-Anschluss ist
dafür vorgesehen, einen Außengrill
an die LPG-Gasversorgung
(Propan oder Butan) in Ihrem
Campingfahrzeug anzuschließen.
ACHTUNG: Bei der Verwendung des externen BBQ-Anschlusses
ist Vorsicht geboten. Grillen Sie NIEMALS neben einer Markise oder
einem Zelt.
ACHTUNG: Nur für die Verwendung als Auslassstelle für Gas,
schließen Sie nie eine Gasflasche direkt an den Anschluss an.
DE

• (Abbildung 3) Stellen Sie sicher, dass Sie genügend
Wandfläche für die Montage zur Verfügung haben,
einschließlich eines ausreichenden Freiraums für die
Whale Easi-Slide Abdeckung bei der Installation und
beim Öffnen.
• Im Montagebereich muss eine ausreichende
Gasentlüftung vorhanden sein.
• Sorgen Sie dafür, dass Ihre Gasversorgung
abgeschaltet und getrennt ist, und Restgas aus dem
System abgeführt wurde.
Technische Daten
Abbildung 2
Abbildung 3
-6-

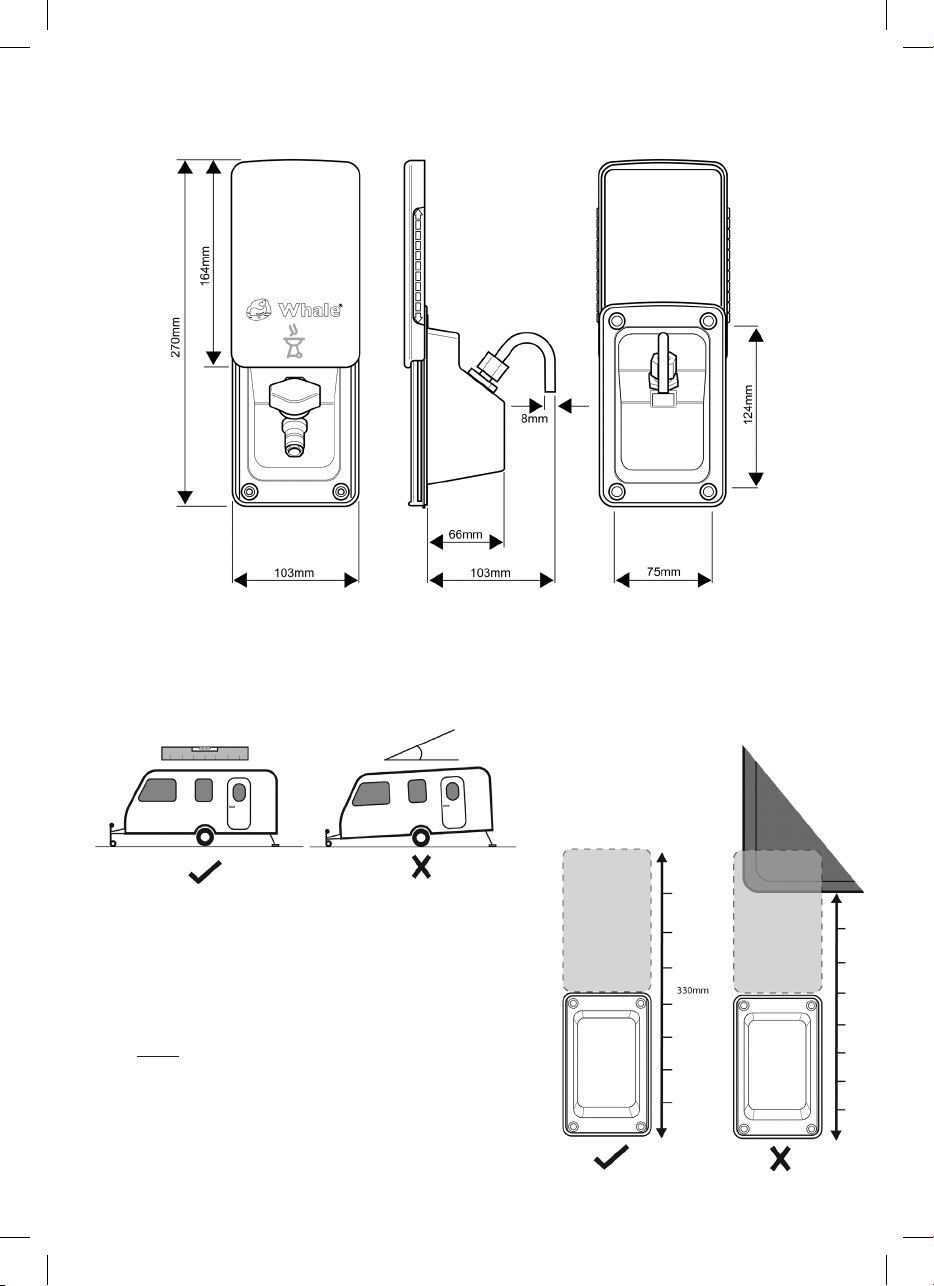

Abbildung 1. Maßzeichnungen
Bevor Sie beginnen:
• (Abbildung 2) Sorgen Sie dafür, dass Ihr Wohnwagen, Wohnmobil oder Kastenwagen auf einer
ebenen Fläche steht und gesichert ist.
-7-

-6-
Anschluss-Montage (
4
1-17)
• (
4
1) Stellen Sie sicher, dass hinter der Fahrzeugwand, an der Sie den Anschluss montieren, keine
elektrischen Kabel oder Gasleitungen verlaufen.
• (
4
2) Verwenden Sie das Anschlussmontageprofil auf Seite 31 als Schneideschablone und befestigen
Sie sie mit Abdeckband an der Fahrzeugwand.
• (
4
8) Das Abdeckband sollte um die Außenseite des Anschlusses geklebt werden, um die
Aussparungen zu schützen.
• (
4
11) Sorgen Sie dafür, dass die hintere Dichtfläche der Anschlussdose frei von Schmutz und
Rückständen ist, um eine gute Abdichtung zu gewährleisten.
• (
4
13) Ziehen Sie die Schrauben gleichmäßig an, um ein Verdrehen der Anschlussdose zu vermeiden.
Befolgen Sie die abgebildete Reihenfolge.
• (
4
14) Für den Fall, dass hinter dem Ausschnitt für die Anschlussdose keine Wandleisten vorhanden
sind, verwenden Sie flache Muttern, um die Schrauben zu sichern.
•(
4
15) Reinigen Sie nach der Montage beim Entfernen der Abdichtung rund um den Anschluss auch die
Aussparungen, um den Anschluss zu schützen und eine einwandfreie Verwendung zu gewährleisten.
Nützliche Hinweise
• Wenn sich die Abdeckung nach der Montage nicht frei bewegen lässt, entfernen Sie sie und
sorgen Sie dafür, dass die Führungsschienen frei von Dichtmitteln und Schmutz sind.
• Wenn Ihre Anschlussdose nach der Montage verdreht zu sein scheint, passen Sie die
Dichtungsschrauben leicht an.
Installation von Armaturen (von einem qualifizierten Gas- und
Wasserinstallateur auszuführen) (
4
18-21)
•(
4
18) Führen Sie immer eine Leckageprüfung mithilfe einer Lecksuchflüssigkeit durch.
Betrieb (
4
22 -27)

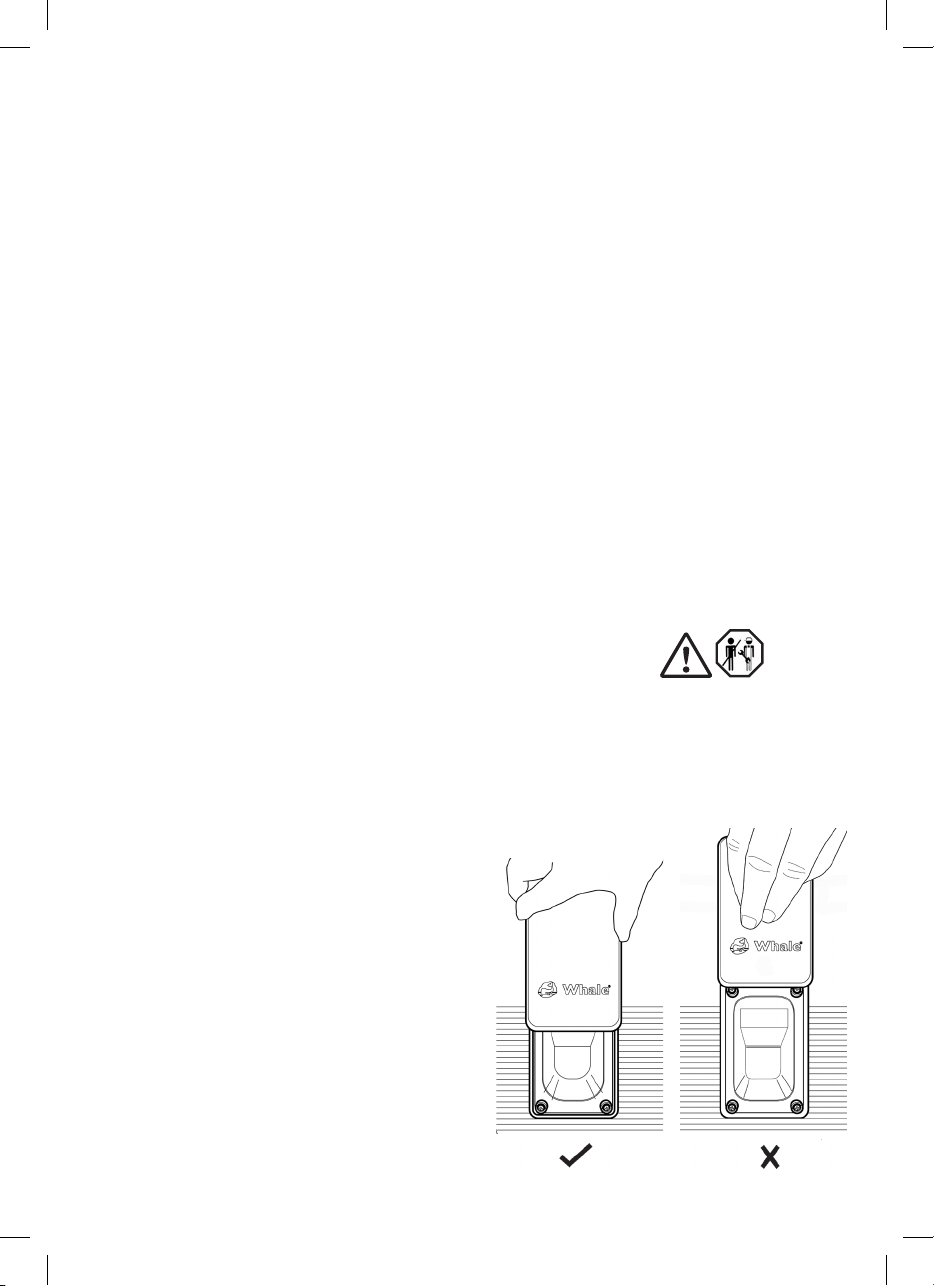

Abbildung 4.
Öffnen der Abdeckkappe
-7-
•Der Hahn lässt sich nicht öffnen, wenn der
Schlauch nicht angeschlossen ist. Das soll
Schäden am Hahn und an den Armaturen
verhindern und stellt eine zusätzliche
Sicherheitsfunktion der Whale Außen-BBQ-
Anschlussdose dar.
•Das Ventil ist entsprechend der Norm BS
EN 1949-2011 ausgelegt und kann nur
bedient werden, wenn eine Schlaucharmatur
vorhanden ist.
•Der Gashahn verfügt über ein integriertes
Rückschlagventil, daher kann kein Gas ins
Fahrzeug geleitet werden.
•Dieser Hahn ist nur für die Gasversorgung
vom Fahrzeug zu einem Außengrill
vorgesehen.

-8-
9-
Prise de courant extérieure BBQ
Consignes d’installation et d’utilisation
Sécurité
• Dans le cas peu probable de fuites dans le système de gaz ou en cas d’odeur de gaz :
- Éteignez toutes les flammes nues
- Éteignez tous les appareils et n’activez pas d’interrupteurs électriques
- Éteignez tous les appareils au gaz
- Ouvrez les fenêtres et les portes pour aérer
- Ne fumez pas
- Coupez les alimentations de gaz
- Veillez immédiatement à ce que le système soit contrôlé attentivement par un technicien
spécialiste du gaz qualifié.
• Cet appareil n’est pas prévu pour une utilisation par des personnes (y compris des enfants)
avec des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque
d’expérience et de connaissances, sauf s’ils sont sous surveillance ou qu’ils ont été formés à
l’utilisation de l’appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.
• Toute altération de l’appareil, une utilisation abusive ou l’utilisation de pièces autres que des
pièces d’origine Whale peut entraîner l’annulation de la garantie. Le non-respect des consignes
d’installation et d’exploitation peut entraîner une annulation de la garantie et une exclusion de
responsabilité. Il est également illégal d’utiliser l’appareil s’il n’est pas installé correctement et
cela peut rendre l’utilisation du véhicule illégale dans certains pays.
• Contrôlez régulièrement le robinet d’arrivée de gaz pour vérifier que l’embout ne contient pas
de débris et que le raccordement de gaz à l’arrière n’est pas endommagé.
• L’alimentation de l’appareil externe ne doit pas être inférieure à 0,03 bars et pas supérieure à
0,05 bars.
Ce pack contient ce qui suit :
1 x prise de courant extérieure BBQ Whale
1 x raccord de conduit de gaz
En outre, vous aurez également besoin de ce
qui suit : 1 x couvercle Easi-Slide Whale
Les prises BBQ Whale y compris le raccord de conduit de gaz
doivent être installées et mises en service par un technicien
spécialiste du gaz qualifié conformément aux présentes consignes
d’installation et à BS EN 1949-2011.
La prise de courant extérieure BBQ
Whale est conçue pour alimenter
un barbecue en extérieur à l’aide de
l’alimentation en gaz de votre véhicule
de loisirs au GPL (propane ou butane).
AVERTISSEMENT : Soyez prudents lorsque vous utilisez la prise de
courant extérieure BBQ NE FAITES JAMAIS de barbecue à côté d’un
auvent ou d’une tente.
AVERTISSEMENT : Uniquement pour une utilisation comme point
de sortie pour le gaz, ne connectez jamais de bouteille de gaz
directement sur la sortie.
FR

-8-
9-
• (Figure 3) Vérifiez que vous disposez de
suffisamment d’espace libre sur le mur pour
l’installation ainsi que suffisamment de place pour
le couvercle Easi-Slide Whale pour l’installation et
l’ouverture.
• Il doit y avoir une ventilation d’évacuation de gaz
adaptée dans la zone d’installation.
• Vérifiez que votre alimentation de gaz est
déconnectée et isolée et que tout le gaz restant
dans le système est purgé.
Données techniques
Figure 2
Figure 3
Figure 1. Schémas de principe
Avant de commencer
• (Figure 2) Veillez à ce que votre caravane, camping-car ou camionnette est placée sur une
surface plane et sécurisée.

-10-
-11-
Installation de la prise (
4
1-17)
• (
4
1) Veillez à ce qu’il n’y ait pas de câbles électriques ou de tuyau de gaz directement derrière
la paroi du véhicule sur laquelle vous installez la prise.
• (
4
2) Utilisez le profil de montage de prise à la page 31 comme modèle de coupe et fixez-le à la
paroi du véhicule avec du ruban adhésif.
• (
4
8) Du ruban de masquage doit être installé autour de l’extérieur de la prise pour protéger les
rainures.
• (
4
11) Veillez à ce que la partie arrière étanche de la prise soit propre et exempte de salissures
ou de débris pour garantir une bonne étanchéité.
• (
4
13) Serrez les vis de façon homogène pour éviter de tordre la prise. Suivez l’ordre indiqué.
• (
4
14) S’il n’y a pas de planches de paroi derrière la découpe de la prise, utilisez des
écrous plats pour maintenir les vis en place.
• (
4
15) Lors du retrait du matériau scellant autour de la prise une fois installée, nettoyez également
les rainures pour garantir la protection et l’utilisation sans problème de la prise.
Conseils utiles
• Si le couvercle ne se déplace pas librement une fois installé, retirez-le et veillez à ce que les
rails de guidage soient exempts de matériau scellant et de débris.
• Si votre prise semble tordue une fois installée, ajustez légèrement les vis de couverture.
Installation des raccords (à effectuer par un technicien
spécialiste du gaz qualifié) (
4
18-21)
• (
4
18) ) Vérifiez toujours l’absence de fuites à l’aide d’un fluide de détection des fluides.
Fonctionnement (
4
22 -27)
Figure 4.
Ouverture du couvercle
coulissant
• Le robinet ne s’ouvre pas si le tuyau
n’est pas connecté. Cela permet
d’éviter d’endommager le robinet et les
raccords et il s’agit également d’une
fonction de sécurité de la prise de
courant extérieure BBQ Whale.
•La vanne est conçue conformément à
BS EN 1949-2011 et ne peut pas être
utilisée si le raccord de tuyau n’est pas
en place.
•Le robinet de gaz comporte une vanne
de non-retour intégrée, le gaz ne peut
donc pas être acheminé vers le véhicule.
• Ce robinet est conçu uniquement pour
l’alimentation en gaz du véhicule vers
un barbecue à l’extérieur.

-10-
Presa con uscita per BBQ esterno
Istruzioni per l’installazione e per l’uso
Sicurezza
• Nel caso improbabile di perdite all’impianto del gas o se c’è odore di gas:
- Estinguere tutte le fiamme libere
- Spegnere tutti gli apparecchi e non azionare interruttori elettrici
- Spegnere tutti gli apparecchi a gas
- Aprire le finestre e le porte per la ventilazione
- Non fumare
- Chiudere il collegamento del gas
- Accertarsi immediatamente che l’impianto venga controllato accuratamente da un tecnico
del gas qualificato.
• Questo apparecchio non è destinato all’uso da parte di persone (inclusi i bambini) con ridotte
capacità fisiche, sensoriali o mentali, con mancanza di esperienza e conoscenze, a meno che
non vengano supervisionate o abbiamo ricevuto le istruzioni relative all’uso dell’apparecchio da
parte di una persona responsabile per la loro sicurezza.
• I bambini devono essere supervisionati al fine di assicurare che non giochino con l’applicazione.
• Qualsiasi modifica all’apparecchio, uso improprio o impiego di parti non originali Whale
potrebbero rendere nulla la garanzia. La mancata osservanza delle istruzioni per l’installazione
e per l’uso causerà l’annullamento della garanzia e l’esclusione delle rivendicazioni di
responsabilità. È altresì illegale usare l’apparecchio se installato in modo errato e in alcuni paesi
può rendere illegale anche l’uso del veicolo.
• Controllare a intervalli regolari il rubinetto del gas per accertarsi che l’ugello interno sia privo di
detriti e che il collegamento del gas verso la parte posteriore non sia stato danneggiato.
• L’alimentazione all’apparecchio esterno non deve essere inferiore a 0.03 bar e non superiore a
0.05 bar.
La confezione contiene:
1x presa Whale con uscita per BBQ esterno
1x Connettore per tubo flessibile del gas
In aggiunta avrete bisogno di:
1x coperchio Easi-Slide Whale
Le prese Whale per BBQ incluso il connettore per il tubo flessibile
del gas devono essere installate e manutenzionate da un tecnico del
gas qualificato in conformità a tutte queste istruzioni di installazione
e alla norma BS EN 1949-2011.
-11-
Questa presa Whale con uscita
per BBQ esterno è destinata
all’alimentazione di un BBQ esterno
utilizzando l’alimentazione di gas
GPL (propano o butano) a bordo del
vostro veicolo ricreativo.
ATTENZIONE: fare attenzione quando si utilizza la presa con uscita
per BBQ esterno. MAI fare il barbecue vicino ad una tenda.
ATTENZIONE: utilizzare solo come punto di uscita per il gas, mai
collegare una bombola del gas direttamente all’uscita.
IT

• (Figura 3) Accertarsi di avere sufficiente spazio per
l’installazione inclusa la distanza sufficiente per il
coperchio Easi-Slide Whale durante l’installazione e
l’apertura.
• Deve esserci un’adeguata ventilazione per far
fuoriuscire il gas nell’area di installazione.
• Accertarsi che la vostra alimentazione del gas
sia scollegata e isolata e che il gas restante
nell’impianto venga eliminato.
Dati tecnici
Figura 2
Figura 3
-12-
Figura 1. Disegni dimensionali
Prima di iniziare
• (Figure 2) Accertarsi che la vostra roulotte, il vostro camper o furgoncino si trovino su una
superficie piana e siano stabili.
-13-

-12-
Installazione della presa (
4
1-17)
• (
4
1) Accertarsi che non vi siano cavi elettrici o tubi del gas direttamente dietro la parete del
veicolo mentre installate la presa.
• (
4
2) Utilizzare il profilo di montaggio della presa di cui a pagina 31 come modello di taglio e
fissarlo alla parete del veicolo con nastro adesivo di carta.
• (
4
8) Posizionare il nastro adesivo di carta tutt’intorno all’esterno della presa per proteggere le
scanalature.
• (
4
11) Accertarsi che la parte posteriore della presa sia pulita e priva di sporco o detriti al fine
di assicurare una buona tenuta.
• (
4
13) Avvitare le viti uniformemente al fine di evitare di torcere la presa. Seguire l’ordine
mostrato.
• (
4
14) Nel caso in cui le assi della parete non siano presenti dietro la sagoma della presa,
utilizzare dadi piatti per fissare le viti in posizione.
• (
4
15) Quando si rimuove il sigillante dalla parte che circonda la presa una volta installata, pulire
anche le scanalature per assicurare protezione e un perfetto funzionamento della presa.
Suggerimenti utili
• Se, una volta installato, il coperchio non si muove liberamente, rimuoverlo e assicurarsi che le
guide siano prive di sigillante e di detriti.
• Se vi sembra che la vostra presa sia torta una volta installata, regolare leggermente le viti di
tenuta.
Installazione dei raccordi (da eseguire a cura di un
tecnico del gas qualificato) (
4
18-21)
• (
4
18) Controllare la presenza di perdite utilizzando l’apposito liquido di rilevazione.
Operation (
4
22 -27)
Figura 4.
Apertura coperchio
scorrevole
-13-
•Il rubinetto non si apre se il tubo flessibile
non è collegato. Ciò serve ad evitare
danneggiamenti al rubinetto e ai raccordi
e rappresenta inoltre una sicurezza
aggiuntiva della presa Whale con uscita
per BBQ esterno.
• La valvola è realizzata in conformità alla
norma BS EN 1949-2011 e non può
essere utilizzata a meno che il raccordo
del tubo flessibile non sia in posizione.
• Il rubinetto del gas è dotato di una valvola
di non ritorno integrata per cui il gas non
può essere alimentato al veicolo.
• Questo rubinetto è progettato solamente
per l’alimentazione di gas dal veicolo ad
un BBQ esterno.

-14-
-15-
Toma de corriente externa para barbacoa
Instalación e instrucciones de servicio
Seguridad
• En el caso poco probable de fugas en el sistema de gas o de olor a gas:
- Extinguir todas las llamas vivas
- Desconectar todas las aplicaciones y no accionar ningún interruptor eléctrico
- Apagar todas las aplicaciones de gas
- Abrir las ventanas y puertas para ventilar
- No fumar
- Cerrar la toma de gas
- Comprobar de inmediato si el sistema ha sido completamente revisado por un ingeniero
de gas cualificado.
• Este equipo no está pensado para ser manipulado por personas (niños incluidos) con
capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y
conocimientos, salvo que hayan recibido instrucciones y supervisión sobre el empleo del equipo
por una persona responsable de su seguridad.
• Los niños deben estar vigilados para evitar que jueguen con el equipo.
• Cualquier alteración de la aplicación, uso indebido o uso de piezas Whale no originales
puede anular la garantía. El incumplimiento de la instalación y de las instrucciones de
servicio conducirá a la anulación de la garantía y a la exclusión de las reclamaciones por
responsabilidad. También es ilícito utilizar el dispositivo si se instala incorrectamente, pudiendo
ser ilegal en algunos países utilizar el vehículo.
• Revise regularmente la llave del gas para asegurarse de que la boquilla interior esté libre de
restos y que la toma de gas en la culata no haya quedado dañada.
• El suministro a aplicaciones externas no debe ser inferior a 0,03 bares ni superior a 0,05 bares.
Este paquete contiene:
1x toma de corriente externa para barbacoa de Whale
1x conector de manguera de gas
También necesitará:
1x tapa Whale Easi-Slide
Las tomas de corriente para barbacoa de Whale, incluyendo el
conector de manguera de gas, deben instalarse y mantenerse por
un ingeniero de gas cualificado conforme a estas instrucciones de
instalación y BS EN 1949-2011.
Esta toma de corriente externa para
barbacoa de Whale está diseñada
para alimentar una barbacoa exterior
utilizando su suministro de gas GLP
de a bordo de su vehículo recreativo
(propano o butano).
CUIDADO: tenga cuidado al utilizar la toma de corriente externa para
barbacoa. NUNCA prepare una barbacoa cerca de un toldo o de una
tienda de campaña.
CUIDADO: solo para su uso como punto de salida para gas, nunca
conecte una botella de gas directamente a la salida.
ES

-14-
-15-
• (Fig. 3) Asegúrese de disponer de suficiente espacio
libre en la pared para su instalación, incluyendo
suficiente distancia para la instalación y apertura de
la tapa Whale Easi-Slide.
• Debe contar con una ventilación de gas adecuada
en la zona de instalación.
• Asegúrese de que su suministro de gas esté
desconectado y aislado y de que se haya purgado
cualquier resto de gas en el sistema.
Datos técnicos
Fig. 2
Fig. 3
Fig. 1. Dibujo dimensional
Antes de comenzar
• (Fig. 2) Asegúrese de que su caravana, autocaravana o furgoneta se encuentre sobre una
superficie plana y esté asegurada.

-16-
-17-
Instalación de la toma de corriente (
4
1-17)
• (
4
1) Asegúrese de que no haya cables eléctricos o ductos de gas directamente detrás de la
pared del vehículo donde prevé instalar la toma de corriente.
• (
4
2) Utilice el perfil de montaje de zócalos de la página 31 como guía de corte y fíjelo a la pared
del vehículo utilizando cinta adhesiva.
• (
4
8) La cinta adhesiva debe fijarse alrededor de la parte exterior del zócalo para proteger las
ranuras.
• (
4
11) Asegúrese de que el marco de sellado trasero del zócalo esté limpio y libre de cualquier
suciedad o de restos para garantizar un buen sellado.
• (
4
13) Apriete los tornillos de forma uniforme para evitar que la toma de corriente se tuerza. Siga
el orden indicado.
• (
4
14) En caso de que no haya listones de pared detrás de la sección de la toma de corriente,
utilice tuercas planas para asegurar los tornillos en su sitio.
• (
4
15) Al retirar el sellado de alrededor de la toma de corriente una vez instalada, limpie también las
ranuras para garantizar la protección y el funcionamiento perfecto de la toma de corriente.
Consejos útiles
• Si la cubierta no se mueve libremente una vez instalada, retírela y compruebe si los perfiles guía
están libres de sellante y de restos.
• Si su toma de corriente parece estar torcida una vez instalada, ajuste ligeramente los tornillos de
sellado.
Instalación de elementos (a realizar por un ingeniero
de gas cualificado) (
4
18-21)
• (
4
18) Compruebe siempre que no haya fugas utilizando un fluido de detección de fugas.
Funcionamiento (
4
22 -27)
Fig. 4.
Abrir la tapa deslizante
• La llave no se abrirá si la abrazadera
no está conectada. De este modo
se evitan daños en la llave y en los
elementos, y es una característica
de seguridad adicional de la toma de
corriente externa para barbacoas de
Whale.
• La válvula está diseñada conforme a BS
EN 1949-2011 y no puede accionarse
salvo que se haya instalado el racor de
la manguera.
• La llave del gas cuenta con una válvula
de no retorno integrada, por lo que el
gas no se puede suministrar al vehículo.
• Esta llave ha sido diseñada únicamente
para suministrar gas desde el vehículo
a una barbacoa externa.

-16-
-17-
Externe BBQ aansluiting
Instructies voor installatie en gebruik
Veiligheid
• Voor het niet waarschijnlijke geval van lekken in het gassysteem, of als het naar gas ruikt:
- doof alle open vlammen
- schakel alle apparaten uit en maak geen gebruik van elektrische schakelaars
- schakel alle gasapparaten uit
- open ramen en deuren om te ventileren
- rook niet
- sluit de gasverbinding af
- Zorg er per omgaande voor dat het systeem grondig wordt nagekeken door een
gekwalificeerde gasingenieur.
• Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met fysieke,
zintuigelijke of mentale beperkingen, of met een gebrek aan ervaring en kennis, tenzij ze onder
toezicht staan of een instructie m.b.t. het gebruik van het apparaat hebben gekregen door een
persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten worden onder toezicht staan om er zeker van te zijn dat ze niet met het
apparaat gaan spelen.
• Elke verandering van het apparaat resp. gebruik of misbruik van niet-originele Whale onderdelen
kan de garantie ongeldig maken. Als men zich niet houdt aan de instructies t.a.v. de installatie en
het gebruik leidt dat tot het vervallen van de garantie en tot uitsluiting van de aansprakelijkheid.
Het is eveneens illegaal om het apparaat te gebruiken als dat niet op de juiste wijze is
geïnstalleerd, en in sommige landen kan dat ertoe leiden dat het illegaal is om het voertuig te
gebruiken.
• Inspecteer de gaskraan regelmatig om ervoor te zorgen dat het mondstuk vrij is van vuil, en dat
de gasverbinding aan de achterkant niet beschadigd is.
• De toevoer naar externe apparaat mag niet minder zijn dan 0.03 bar en niet meer dan 0.05 bar.
Deze verpakking bevat:
1x Whale External BBQ Outlet Socket
1x gasslangverbinder
Bovendien heeft u nodig:
1x Whale Easi-schuifdeksel
Whale BBQ aansluiting met inbegrip van gasslang en verbinder
moeten worden geïnstalleerd en onderhouden door een
gekwalificeerde gasingenieur overeenkomstig deze instructies
m.b.t. de installatie en BS EN 1949-2011.
Deze Whale externe BBQ Outlet Socket
is ontworpen om te voorzien in een
externe BBQ die gebruik maakt van de
LPG (propaan- of butaangas) van uw
voor recreatie bedoelde voertuig op uw
gas voorraad aan boord.
WAARSCHUWING: wees voorzichtig als u de externe BBQ
aansluiting gebruikt. Gebruik NOOIT een barbecue in de buurt van
een voortent of tent.
WAARSCHUWING: alleen voor gebruik als een uittredepunt voor
gas, verbindt nooit een gasfles direct met dit uittredepunt.
NL

-18-
-19-
• (afb. 3) Zorg ervoor dat u genoeg vrije wandruimte
voor de installatie hebt, met inbegrip van genoeg
ruimte voor de Whale Easi-schuifdeksel als u dat
installeert en opent.
• Er moet een adequate ventilatie zijn voor
gasemissies op de installatieplek.
• Zorg ervoor dat uw gasvoorraad niet is aangesloten
en geïsoleerd en dat al het gas dat nog in het
systeem voorhanden is, is gezuiverd.
Technische gegevens
afb. 2
afb. 3
afb. 1. tekening met afmetingen
Voor u begint
• (afb. 2) Zorg ervoor dat uw caravan, camper of gesloten busje op een vlakke ondergrond staat
en beveiligd is.

-18-
-19-
Installatie van de aansluiting (
4
1-17)
• (
4
1) Zorg ervoor dat er geen electrische kabels of gaspijpleidingen zijn direct achter de wand van
het voertuig waar u de socket aan het installeren bent.
• (
4
2) Gebruik het montageprofiel op pagina 31 als snijsjabloom en fixeer dat aan de wand van het
voertuig, maak daarbij gebruik van afplakband.
• (
4
8) Er moet afplakband rond de aansluiting worden aangebracht om de groeven te beschermen.
• (
4
11) Zorg ervoor dat de achterste afdichting van de aansluiting schoon en vrij is van elk vuil of
afval om voor goede afdichting te zorgen.
• (
4
13) Draai de schroeven gelijkmatig aan om te voorkomen dat de aansluiting draait. Volg de
aangegeven volgorde.
• (
4
14) Voor het geval er geen muurlatten achter de aansluiting zijn uitgesneden, maak dan gebruik
van vlakke moeren om de schroeven op hun plaats te houden.
• (
4
15) Als u na installatie het afdichtmiddel rond de aansluiting verwijdert, maak dan ook de
groeven schoon. Zorg voor bescherming en soepel gebruik van de aansluiting.
Handige tips
• Als de afdekking na de installatie niet vrij beweegt, verwijder die dan en zorg ervoor dat de
geleidingsrails vrij zijn van afdichtmiddel en vuil.
• Als uw aansluiting na de installatie gedraaid lijkt, pas de afdichtingsschroeven dan ietwat aan.
Het installeren van de fittingen (uit te voeren door een
gekwalificeerde gasingenieur) (
4
18-21)
• (
4
18) Controleer altijd op lekken m.b.v. detectievloeistof.
Operation (
4
22 -27)
afb. 4.
het openen van de
schuifdeksel
• De gaskraan opent niet als de slang niet
is verbonden, dit om schade aan kraan en
fittingen te voorkomen; het is een extra
veiligheidskenmerk van de Whale externe
BBQ aansluiting.
• Het ventiel is ontworpen in
overeenstemming met BS EN 1949-2011
en werkt niet tenzij de slangfitting op zijn
plaats is.
• De gaskraan heeft geen geïntegreerd
terugslagventiel, daarom kan het gas niet
naar het voertuig terugstromen.
• Deze tap alleen bedoeld voor aanvoer uit
de gasvoorraad van het voertuig naar een
externe BBQ.

-20-
-21-
Externt grilluttag
Installations- och driftsanvisningar
Säkerhet
• Om det osannolika inträffar, att läckor uppstår I gasolsystemet, eller om det luktar gas:
- Släck alla öppna lågor
- Stäng av alla apparater och använd inga elströmbrytare
- Stäng av alla gasoldrivna enheter
- Öppna fönster och dörrar för att vädra
- Rök inte
- Stäng av gasolanslutningen
- Låt omedelbart testa systemet noggrant genom behörig gasingenjör
• Denna produkt får inte användas av personer (inkl. barn) med begränsad fysisk, sensorisk
eller mental förmåga eller bristande erfarenhet och kunskap, såvida de inte står under uppsikt
av en person som är ansvarig för deras säkerhet eller av denne har fått instruktioner om hur
apparaten skall användas.
• Barn måste övervakas så att de inte kommer åt att leka med produkten.
• Alla modifieringar av produkten, missbruk eller användning av andra delar än original från
Whale kan leda till att garantin upphör att gälla. Underlåtenhet att följa installations- och
driftsanvisningarna leder till garantiförlust och uteslutande av ansvarsanspråk. Det blir också
olagligt att använda produkten om den installeras felaktigt, och i vissa länder kan det också bli
olagligt att använda fordonet.
• Kontrollera gaskranen regelbundet för att säkerställa att det invändiga munstycket är fritt från
skräp och att gasanslutningen till bakvagnen inte har skadats.
• Försörjningen till externa enheter skall inte underskrida 0.03 bar och ej överskrida 0.05 bar.
Denna förpackning innehåller:
1x Whale externt grilluttag
1x gasslangskontakt
Dessutom krävs:
1x Whale Easi-Slide lock
Whale grilluttag, inkl. gasslangskontakt, måste installeras och servas
av behörig gasingenjör enligt dessa installationsanvisningar och BS
EN 1949-2011.
Detta externa grilluttag från
Whale är avsett att försörja en
extern grill med hjälp av den LPG
(gasol, propan eller butan) som
finns I ditt fritidsfordon.
VARNING: Var försiktig när du använder det externa grilluttaget. Grilla
ALDRIG i närheten av markiser eller tält.
VARNING: Får användas endast som uttagspunkt för gasol, anslut
aldrig en gasolflaska direkt till uttaget.
SE
