Whale Gulper BP2082B User manual

1
INSTALLATION AND OPERATION MANUAL
Whale®Gulper®IC Waste Pump Range
Model Number Description
BP2082B Gulper® IC Waste Pump - 12 V d.c. Bulk
BP2084B Gulper® IC Waste Pump - 24 V d.c. Bulk
SG8284 Gulley IC - Grey Waste Kit with Single
Shower Gulley - 12 V d.c.
SG8484 Gulley IC - Grey Waste Kit with Single
Shower Gulley - 24 V d.c.
WM8284 Grey IC - Grey Waste Kit with Two Way
Manifold IC - 12 V d.c.
WM8484 Grey IC - Grey Waste Kit with Two Way
Manifold IC - 24 V d.c.

2
INSTALLATION AND OPERATION MANUAL
Whale®Gulper®IC Waste Pump Range
Thank you for purchasing this Whale® product.
For over 70 years, Whale® has led the way in the design and manufacture of freshwater and waste
systems including: pumps, plumbing, faucets and showers for low voltage applications. The
company and its products have built a reputation for quality, reliability and innovation backed up by
excellent customer service.For information on our full range of products visit www.whalepumps.com
This Gulper® IC is a high capacity waste pump with intelligent control electronics inside designed to
be installed in recreational marine vessels in as a High Capacity Grey Waste Drainage Pump
There are two options for installation:-
Option 1- Gulper® IC - Grey Waste Pump with Whale® IC grey waste accessories (available
separately). See Fig 1a for Gulley IC accessory and Fig 1b for Two Way Manifold IC accessory.
Fig. 1a Typical
Installation using
Gulper® IC as a High
Capacity grey waste
pump with Gulley IC
INSTALLATION & USER INSTRUCTIONS
1. TYPICAL INSTALLATION
Model Number Description
BP2082B Gulper® IC Waste Pump - 12 V d.c. Bulk
BP2084B Gulper® IC Waste Pump - 24 V d.c. Bulk
SG8284 Gulley IC - Grey Waste Kit with Single Shower Gulley - 12 V d.c.
SG8484 Gulley IC - Grey Waste Kit with Single Shower Gulley - 24 V d.c.
WM8284 Grey IC - Grey Waste Kit with Two Way Manifold IC - 12 V d.c.
WM8484 Grey IC - Grey Waste Kit with Two Way Manifold IC - 24 V d.c.
ENG
To overboard or grey
waste holding tank
Gulper®IC
High capacity grey waste
pump with integrated
intelligent control
Gulley IC
with integrated
intelligent control
Shower
Non Return Valve

3

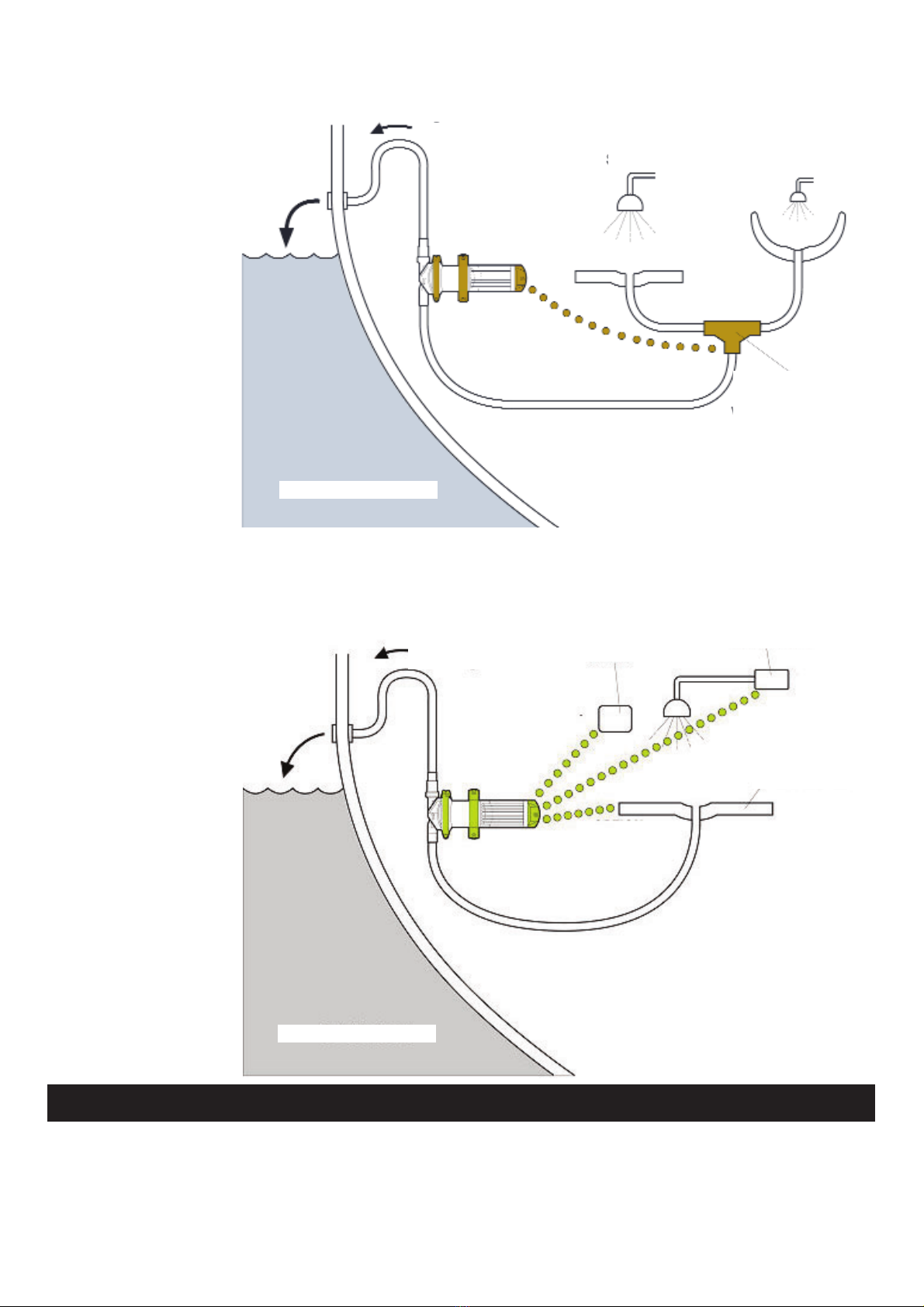

Fig 1b Typical
Installation using
Gulper® IC as a High
Capacity Grey Waste
Pump - with Two Way
Manifold IC
Option 2 - Gulper® IC Grey Waste Pump with non Whale® grey waste accessories
Fig 2 - Typical
Installation using
Gulper® IC as a High
Capacity Grey Waste
Pump - used with a
traditional switch / non
Whale® IC
accessories
Note - Output capacity depends on installation and operating conditions.
Whale's policy is one of continuous improvement and we reserve the right to change specifications
without prior notice.
Gulper®IC
High capacity grey
waste pump with
integrated intelligent
control
To overboard or grey
waste holding tank
Two Way
Manifold IC
with integrated
intelligent control
Shower Sink
To overboard or
grey waste
holding tank
Shower gulley
and switch
Remote
mounted
manual
switch
Float switch
2. SPECIFICATION

Model Gulper®IC / Gulper IC Kits
Product Code BP2082B SG8284 WM8284 BP2084B SG8484 WM8484
Voltage 12 V d.c. 24 V d.c.
Voltage Range 10 V d.c. to 13.6 V d.c. 21.6 V d.c. to 27.2 V d.c
Hose Connections Barbed connections - to connect to either 19mm (¾") or 25mm (1")
Recommended Fuse Size 10 Amp Automotive 5 Amp Automotive
Minimum Wire Size 1.5mm² (16 AWG)
Weight 1.6 kg
(3.5 lbs)
2.6 kg
(5.7 lbs)
2.6 kg
(5.7 lbs)
1.6 kg
(3.5 lbs)
2.6 kg
(5.7 lbs)
2.6 kg
(5.7 lbs)
Materials
Pump Head - Glass filled Nylon, Valves and Diaphragm -
Santoprene®, Pump Body - Aluminium, Gear Wheel - Delrin
Fasteners - Stainless Steel
Service Kits AK2050 - Replacement Gulper®Pump Head
Accessories
(Available separately for
BP2082B and BP2084B only)
SG3482B - Small Gulley IC - 2 m (6ft) cable
SG3484B - Small Gulley IC - 4 m (12 ft) cable
SG1982B - Large Gulley IC - 2 m (6ft) cable
SG1984B - Large Gulley IC - 4 m (12 ft) cable
WM1982B - Two Way Manifold - 2m (6ft) cable, 3/4" (19mm) ports
WM1984B - Two Way Manifold - 4m (12ft) cable, 3/4" (19mm) ports
WM2582B - Two Way Manifold - 2m (6ft) cable, 1" (25mm) ports
WM2584B - Two Way Manifold - 4m (12ft) cable, 1" (25mm) ports
WM3882B - Two Way Manifold - 2m (6ft) cable, 1 ½" (38mm) ports
WM3884B - Two Way Manifold - 4m (12ft) cable, 1 ½" (38mm) ports
Connectors
Deutsch connectors : Quick Connect series 7 ways
AK2081 - Traditional Deutsch®to two spade connector
AK2086B - Deutsch®Connector Extension Cable 6m (18ft)
Maximum Suction Lift (vertical) 3m (10 ft)
Maximum Discharge Head
(vertical) 3m (10 ft)
Maximum Discharge Head and
Suction Lift Combined vertical
vent)
4m (13.5 ft)
Operational Time Delays On / off delay
Current Profile Soft start / soft stop
PERFORMANCE DATA
Suction Lift 0m / 0ft 0m / 0ft 1m / 3ft 1m / 3ft
Discharge Head 1m / 3ft 1m / 3ft 1m / 3ft 1m / 3ft
Hose Size 19mm / ¾" 25mm/ 1" 19mm / ¾" 25mm/ 1"
Flow Rate per min 19 ltrs
(5 US gals)
17.5 ltrs
(4.6 US gals)
17.5 ltrs
(4.6 US gals)
15.5 ltrs
(4.1 US gals)
Flow Rate per hour 1140 ltrs
(300 US gals)
1050 ltrs
(276 US gals)
1038 ltrs
(270 US gals)
930 Ltrs
(246 US gals)
Current Draw (12 V d.c.) 7.5 amps 8 amps 7.5 amps 8 amps
Current Draw (24 V d.c.) 3.25 amps 4 amps 3.25 amps 4 amps

5
1. TYPICAL INSTALLATION 11. INSTALLATION
2. SPECIFICATION 12. PLUMBING
3. CONTENTS AND LIST OF DIAGRAMS 13. INSTRUCTIONS FOR USE
4. PRINCIPLES OF OPERATION 14. MAINTENANCE
5. TO THE USER 15. HELPFUL HINTS
6. TO THE FITTER 16. TROUBLE SHOOTING
7. APPLICATION 17. WINTERISING
8. WARNINGS 18. PATENTS/ TRADEMARKS
9. PARTS LIST 19. WARRANTY STATEMENT
10. OPTIONAL EXTRAS 20. EU DECLARATION OF CONFORMITY,
APPROVALS
List of Diagrams:
Fig 1a Typical Installation as a High Capacity Grey Waste Pump for use with Gulley IC
Fig 1b Typical Installation as a High Capacity Grey Waste Pump for use with Two Way
Manifold IC
Fig 2 Typical Installation as a High Capacity Grey Waste Pump used with non-whale
accessories
Fig 3 Pump Orientation
Fig 4 Gulper® IC installation
Fig 5 Install P Clamp
Fig 6a Wiring Gulper® IC to Whale IC Accessories
Fig 6b Wiring Gulper® IC to Traditional Switch - non Whale IC Accessories
Fig 7 Connecting Switching Cable Through Bulkhead
Fig 8a STEP 1- Connect Deutsch Connectors
Fig 8b STEP 2 - Connect adaptor with 2 spades
Fig 9 Secure Pipework
IC - Intelligent control technology
At the heart of every Whale® IC product lies innovative electronic control circuitry built in. This
enables IC sensor accessories to communicate directly with IC pumps to control their performance.
These accessories send signals to built-in intelligent software which then control the pumps to react
as required.
Gulper®IC
The Gulper® IC fully automatic self-priming pump is designed to pump waste water from a shower
tray/galley sink, (either overboard or to a holding tank) or as a remote mounting bilge pump. Output
capacity depends on installation and operating conditions.
GREY WASTE APPLICATION - WITH WHALE®IC ACCESSORIES
When Gulper® IC is installed as a grey waste pump with Whale® IC Grey waste accessories,
electrical signals are sent from the Gulley IC or Two Way Manifold IC only when grey waste water
needs to be pumped out. (See Figs 1a and 1b)
GREY WASTE APPLICATION - WITH NON WHALE®IC ACCESSORIES
Gulper® IC may also be installed as a grey waste pump in conjunction with non whale accessories.
This allows the installer to fit low current controlled switching which prevents burn outs from high
current. (See Fig 2)
Read the following instructions carefully.
3. LIST OF CONTENTS AND LIST OF DIAGRAMS
4. PRINCIPLES OF OPERATION
5. TO THE USER

6
Check that the product is suitable for the intended application, follow these installation instructions
and ensure all relevant personnel read the points listed below. Also ensure that these operating
instructions are passed on to the end user.
Gulper® IC is designed for installation in recreational marine vessels only and operated on 12 or 24
V d.c. electrical supply only. If it is intended for use for any other purpose or with any other liquid, it is
the user's responsibility to ensure that the pump is suitable for the intended use and that the
materials are fully compatible with the liquids to be used. The Whale® Gulper ® IC pump is NOT
recommended for domestic application.
• This pump must not be mounted below the water line when connected to an
intake or outlet unless the system has a vented loop (see Fig 1 - 2).
• Not suitable for pumping flammable liquids, diesel, chemicals etc.
• This pump is not intended for damage control.
• With all applications it is important that a system of safe working practice is
applied to installation, use and maintenance. Ensure the electric supply is turned off and
waste water system is drained before installation. In order to securely fasten the unit, ensure
that the mounting surface is a minimum thickness of 19mm (3/4") (when fitted with the screws
supplied).
•NOTE Do not screw directly to the hull - must be mounted on a bulkhead or on an additional
board.
•NOTE - DO NOT unscrew the rear section, as interference with the internal electrics will
render the pump unfit for use and invalidate the warranty. This is a non-serviceable part of the
pump.
•WARNING: Fire hazard. Wiring must comply with applicable electrical standards and include a
properly sized fuse or circuit breaker. Improper wiring can cause a fire resulting in injury or
death. Switch off the power while making connections.
Suggested wiring information is given as a guide only. For full information, refer to the USCG, ABYC
and ISO regulations for marine applications and wiring gauges, connectors and fuse protection.
Contact Whale® Support team for further technical advice [phone] or email:
[email protected]
Qty 1 Gulper IC pump Qty 1 Inline fuse assembly
Qty 3 No.8 self tappers and washers
Qty 1 Gulley IC or Two Way Manifold IC (not included with BP2082 or BP2084)
AK2081 - Traditional Deutsch to two spade connector
AK2086B - Deutsch® Connector Extension Cable 6m (18 ft)
AK2050 - Service kit - Replacement head for all Gulper® pumps
IC accessories - see specification table, Section 2
Note: Incorrect installation will invalidate warranty
Preparation - Always disconnect power sources before installing.
6. TO THE FITTER
7. APPLICATION
8. WARNINGS
9. PARTS LIST
10. OPTIONAL EXTRAS
11. INSTALLATION

7
11.i Location
• Choose a position to mount the pump that is dry and away from standing water and is free
from obstacles.
• Mount in a position with the shortest pipe run lengths possible.
11.ii Mounting Instructions
• Gulper® IC can be mounted on a horizontal or vertical surface.

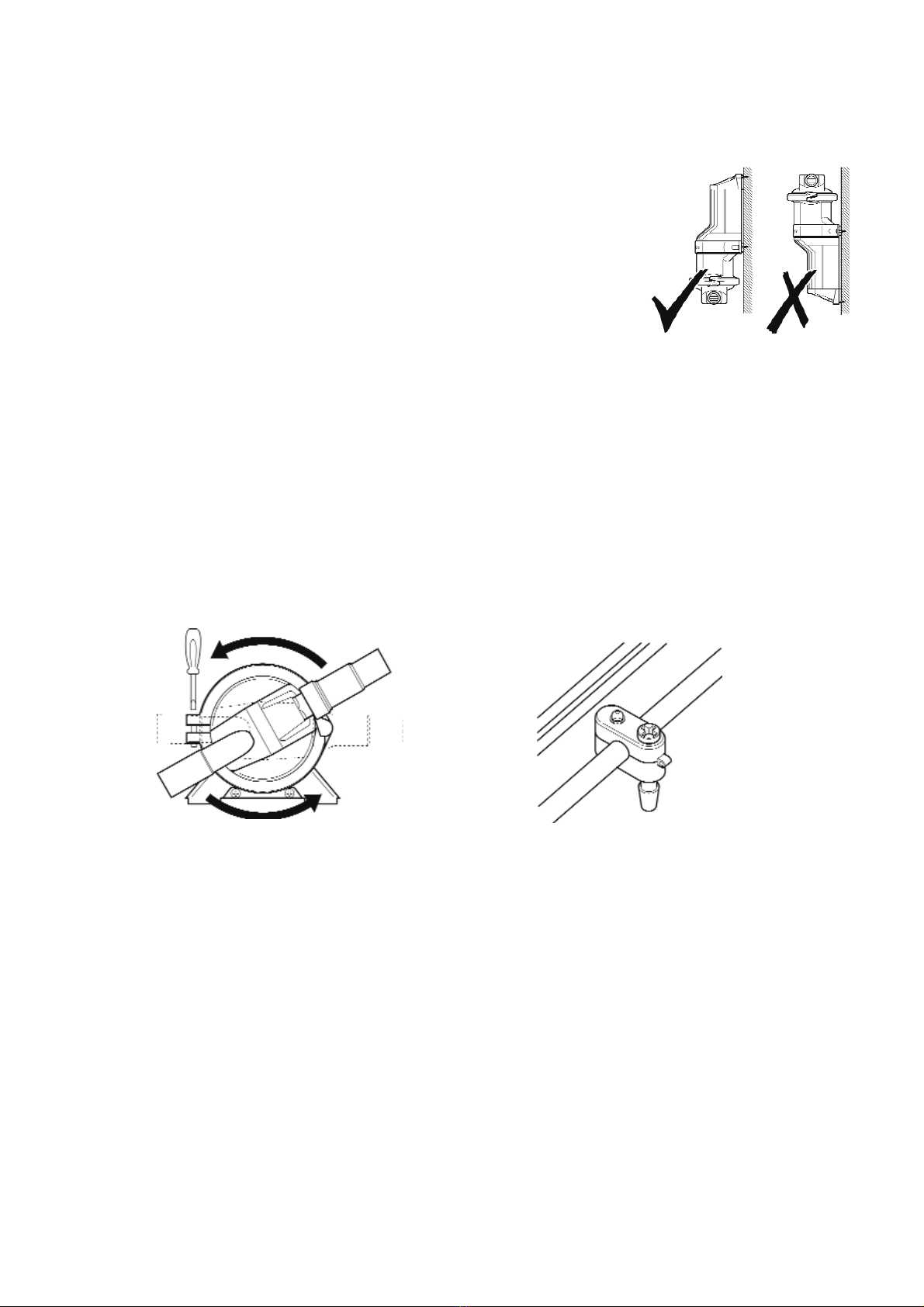

• When mounted vertically ensure that the pump head is lower
most (Fig 3).
NOTE - It is recommended that the outlet is mounted above the water
line and anti-syphon loops are fitted where applicable (see typical
installation Figs 1 - 2).
• When mounting, position the pump on surface and work-out the best angles for the hose (to
prevent kinking) and mark the 3 hole positions using the pump feet.
NOTE: The pump head may be rotated to suit the hose connections. Loosen the screw, adjust and
reposition the head to the required position (Fig 4) and tighten the screw
• Drill pilot holes of 3.2mm (1/8").
NOTE: Do not drill through hull, ensure that pump is mounted to additional board or bulkhead.
• Use the three No.8 self tappers and washers (included) to secure the pump.
• Use 19mm (3/4") or 25mm (1") smooth bore reinforced hose to connect to the pump with
hose clips.
NOTE: Barbed connections mean there is no need to cut inlets or outlets to size.
NOTE: Ensure tight connections, but do not over-tighten clamp rings/ screws/hose clips
Fig 4 - Gulper® IC Installation Fig 5 - Fit P clamp
• Screw p clamp to bulkhead ensuring it is located approx. 100 mm (4") from rear housing (Fig
5).
NOTE: In order to securely fasten the unit, ensure that the P clamp mounting surface is at least
19mm (3/4") minimum thickness.

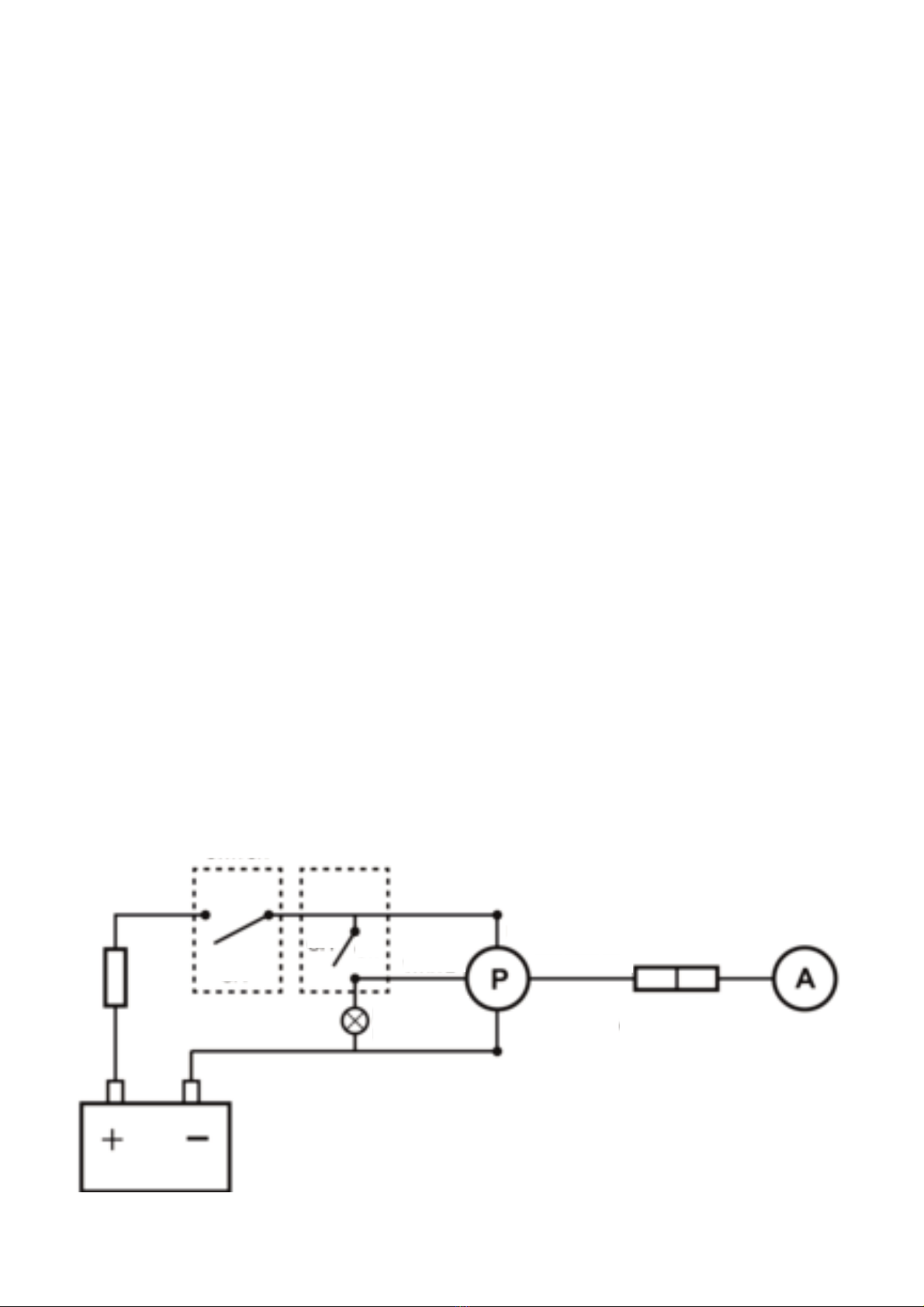

11.iii Electrical Wiring
• For installation with Whale® IC accessories use pre-wired Deutsch® connectors attached
• For installation to non-whale systems - use spade connector adaptor AK2081- available
separately
• If you are not familiar with applicable electrical standards, ensure that the unit is installed by
a qualified electrician/ technician.
WARNING: Fire hazard. Wiring must comply with applicable electrical standards and include a
properly sized fuse or circuit breaker. Improper wiring can cause a fire resulting in injury or death.
NOTE: Switch off the power prior to making connections. Suggested wiring information is given as a
guide only. For full information, refer to the USCG, ABYC and ISO regulations for marine
applications and wiring gauges, connectors and fuse protection.
Fig. 3 - Pump Orientation

CONNECT POWER CABLES
The polarity is indicated by coloured cable (Positive - red, Negative - black).
The white wire can be connected to a running light to indicate when the system is in use and / or as
a manual override switch.
NOTE The pump is protected against reverse polarity connection (The inline fuse will blow)
NOTE: Undersized wire in the circuit before the pump will reduce voltage when the pump is under
load, thus giving poor performance and potential motor failure.
• Ensure all power cables installed are at least the minimum wire size is 1.5mm² (16 AWG).
• To control the pump, a system switch should be fitted between the positive live terminal on the
battery and the positive lead on the pump.
WARNING Ensure that there are no loops of electrical cable that could cause trip hazard.
11.iv FITTING THE FUSE
Fuse rating for BP2082B (12V d.c.) pumps 10 Amp automotive
Fuse rating for BP2084B (24V d.c.) pumps 5 Amp automotive
The in-line fuse assembly supplied must be fitted to the positive side of the pump (see fig 6 a or b).
PURPOSE OF FUSE: The purpose of this fuse is to protect the pump from serious damage in the
event of system blockages, therefore please ensure all valves are fully open before operating the
pump.
If the fuse blows:
a) Check that all system valves/stopcocks are open
b) Check that the inlet and outlet ports are not blocked
c) Check that the rest of the system is not blocked in any way
d) Check for reverse polarity connection
11.v Wiring Diagrams:
Fig 6a Wiring Gulper® IC to Whale® IC accessories 8
On
Off
Fuse
Red
Gulper IC
White
Off On
Black Deutsch
Connectors
IC Accessory
Override
Switch
Battery
Running
Light
Isolator Switch

9
Fig 6b Wiring Gulper® IC to traditional switch - non Whale® IC accessories
11.vi CONNECT SWITCHING CABLE
If switching cable must be fitted through bulkhead, ensure a minimum hole diameter 25mm (1") is
drilled.
Fig 7- Connecting switching cable through
bulkhead
11.vii CONNECTING GULPER®IC TO WHALE®IC ACCESSORIES- GREY AND BILGE
APPLICATIONS (SEE FIG 1-2)
Connect the pre-wired Deutsch® connectors on Gulper® IC and Whale® IC accessory (see Fig 8.a)
11.viii. INSTALLATION FOR GULPER®IC WITH TRADITIONAL SWITCHES OR NON- WHALE®
IC ACCESSORIES (SEE FIG 2)
Fig 8a. STEP 1- Connect Deutsch® Connectors Fig 8b. STEP 2 - connect adaptor with 2 spades
Use Adaptor AK2081 (available separately) Deutsch® to traditional 2 spade connector lead to
connect to non Whale® IC remote mounted manual switch/ flow switch or gulley switch. (see Fig 2)
Step 1 - Connect Deutsch® connector on Gulper® IC to adaptor (see Fig 8.a)
Step 2 - Connect adaptor traditional 2 spade connections to traditional switch or non Whale®
IC accessory. (see Fig 8.b)
Isolator
Switch
Fuse
Battery
On
Off
Off On
Override
Switch
White
Red
Gulper IC
Black Deutsch
Connectors
Traditional
Switch
Running
Light
Hole diameter -
minimum 25mm (1”)

Use 19mm (3/4") or 25mm (1") smooth bore reinforced pipework to connect to the pump.
Secure the pipework on inlet and outlet with worm drive hose clip (Fig 9)
Fig 9 Secure pipework
Ensure that pump installation is thoroughly tested before first use.
NOTE - These are all automatic or semi-automatic applications; therefore ensure that the isolator
switch is turned on. Do not leave the craft unattended with the electrical system energized
except in a bilge application.
13.i GREY WASTE APPLICATION
GULPER®IC - WITH GREY WASTE WHALE®IC ACCESSORIES
Gulper® IC with Gulley IC - Switch on shower to run grey waste through Gulley IC and check pump
is operating (1 second start delay). NOTE The pump should stop 9 seconds after deactivation.
Gulper® IC with Two Way Manifold IC - Switch on shower and or sink to run grey waste through Two
Way Manifold IC and check pump is operating (1 second start delay). NOTE The pump should stop
9 seconds after deactivation.
Gulper® IC - used with non Whale® IC accessories - Activate the switch to check pump operation (1
second start delay). NOTE The pump should stop 9 seconds after deactivation.
This Whale Gulper® IC is designed to only require minimal maintenance.
WARNING: Before servicing pump, turn off pump and drain water from system.
Annual Checks
• Whale advise that the boat's plumbing system is checked annually for leaks and obstructions.
Also a pump electrics check is advisable.
• Before inspecting or replacing the diaphragm, disconnect the electrical supply.
Optimal Performance
• Ensure this product is clear of debris
IF THE PUMP IS NOT OPERATING AS EXPECTED:-
• Loosen the hose clips to release the pump from plumbing.
• Unscrew the Ezi-clamp clamping ring to release the pump head - see Fig 4
• This will release the pump head, and allow easy access to the valves & diaphragm.
• The diaphragm and valves should be checked for any excessive wear, damage or cracks,
and should be replaced if necessary (service kit AK2050 - replacement pump head).
Cleaning
Gulper® IC and accessories should be wiped clean regularly to maintain optimal performance and
ensure no clogging occurs. WARNING: Do not use abrasive cleaners. 10
12. PLUMBING
13. INSTRUCTIONS FOR USE
14. MAINTENANCE

The unique ezi-clamp ring makes installation and maintenance of the pump easier with a
retaining screw which means the head can be fitted or replaced easily by one fitter, without the risk
of dropping screws.
WARNING: DO NOT unscrew the rear section, as interference with the internal electrics will render
the pump unfit for use - this is a non-serviceable part of the pump.
15. HELPFUL HINTS
16. TROUBLESHOOTING
PROBLEM POSSIBLE CAUSES POTENTIAL SOLUTION
Fuse blown or
loose electrical
connection
Main power (Isolator switch)
supply OFF /not working.
Loose wiring connection
Check the isolator switch is on
Pump circuit ihas no power
Check electrical connections to ensure pump is
receiving power as normal and free from
corrosion. Check there is 12/24 volts from the
battery
Fuse blown or loose electrical
connection
Check the in-line fuse & ensure all electrical
connections are tight and free from corrosion. If
fuse has blown check for reverse polarity,
closed valves or seacocks, then for debris in
pump head and clean out if necessary. (See
section 11). Replace fuse and run pump
Failure to prime -
Motor operates, but
no pump discharge
Shower/sink drain is clogged Check/ clean the shower/sink drain
Debris under flap valves / not
seated properly
Turn off electrics and disconnect plumbing
check valves for blockages and remove debris
Air leak in intake line Check hose connections are airtight. Open
pump head and check valves and diaphragm
Punctured pump diaphragm Replace the damaged part using service kit -
Part number AK2050 (See section 14)
Restricted intake or discharge
line
Check all hose connections are airtight, free
from blockages, and hose has not collapsed/
kinked
Pump fails to turn
off when required
Grey waste IC accessory or
traditional switch not working
Check IC accessory or traditional switch is
operating properly (see section 13) , if not
replace part (see specification table)
Defective/ debris on grey
waste float switch Clear debris/ replace float switch.
Insufficient voltage to the
pump Check power supply to pump
Low Flow
Air leak at pump intake Check the hose connections are airtight
Debris inside pump and
plumbing
Turn off electrics and disconnect plumbing,
check for blockages and remove (See section
14)
Punctured pump diaphragm Replace the damaged part using service kit -
Part number AK2050 (See section 14)
Defective electronic control Replace pump. If within specified warranty
period contact Whale (see details below)

NOTE - When winterizing, fully drain system
Whale® cannot guarantee warranty if the system is not fully drained for winterizing
Whale® and Gulper ® are registered trademarks to Munster Simms Engineering Limited.
Whale® Gulper® IC products are protected by the following patent applications:-
P92580GB00 P92043GB00
DEUTSCH® is a registered trade name of Deutsch Group. Santoprene® is a registered trade name
of Advanced Elastomer Systems, LP, an Exxonmobil Chemical Affiliate Delrin,® Teflon® and
Neoprene are registered trade names of Dupont Neumeurs and Co. Monprene® is a registered
trade name of Technore Apex.
This Whale® product is covered by a 3 year warranty - Please see enclosed document for details of
our statement of limited warranty
For more information contact:
Whale (Munster Simms Engineering Ltd), 2 Enterprise Road, Bangor, N. Ireland BT19 7TA
Tel: [phone] Email: [email protected]
This product complies with all relevant European directives and standards. Please contact Whale® if
further details are required
Manufacturer’s Declaration
We hereby declare, under our sole responsibility, that the enclosed equipment complies with the
provisions of the following EC Directives.
Electromagnetic Compatibility Directive 89/336/EEC, amended by 92/31/EEC and 93/68/EEC on the
approximation of the laws of the Member States relating to electromagnetic compatibility.
Low Voltage Directive 73/23/EEC amended by 93/68/EEC on the harmonization of the laws of the
Member States relating to electrical equipment designed for use within certain voltage limits.
CE mark affixed: 19/04/10
Basis on which conformity is declared
The above equipment complies with the protection requirements of the EMC Directive and the
principal elements of the safety objectives of the Low Voltage Directive.
Standards applied
EN60335 - 1:2002 Safety household and similar electrical appliances
EN60335 - 2:41:2003 Particular requirements for pumps
EN55014 - 1:2000 Electromagnetic compatibility. Requirements for household appliances,
electric tools and similar apparatus. Emission 12
17. WINTERIZING
18. PATENTS AND TRADEMARKS
19. WARRANTY STATEMENT
20. DECLARATION OF CONFORMITY, STANDARDS, APPROVALS

EN55014 - 2:1997 Electromagnetic compatibility. Requirements for household appliances,
electric tools and similar apparatus. Immunity. Product family standard
Date: 31st May 2010
Richard Bovill
Engineering Director
©Copyright Whale 2019 - All rights reserved. Reproduction in whole or in part without permission is
prohibited. WHALE®, is a registered trademark of Munster Simms Engineering Limited, Bangor,
Northern Ireland trading as Whale. Whale’s policy is one of continuous improvement and we reserve
the right to change specifications without prior notice. Illustrations are for guidance purposes only.
Neither the accuracy nor completeness of the information contained in this or any product literature
is guaranteed by the Company and may be subject to change at its sole discretion.
13

14
MANUEL D'INSTALLATION ET D'OPERATION
Gamme de pompes d'évacuation Whale® Gulper IC
Merci pour l'achat de ce produit Whale. Depuis plus de 70 ans Whale a mené la marche en terme de
conception et de fabrication de produits pour les systèmes d'eau douce et d'eau usées incluant - la
plomberie, la robinetterie, les douches et pompes, pour les applications basse tension. L'entreprise
et les produits ont construit une image de qualité, de fiabilité et d'innovation ainsi qu'un excellent
service à la clientèle. Pour plus d'information sur notre gamme complète de produits, visitez:
www.whalepumps.com
Cette Gulper IC est une pompe d’évacuation de grande capacité avec contrôle intelligent
électronique incorporé conçu pour être installé à bord de véhicule de loisirs:
Il y a duex options d'installation. Option 1- Gulper IC - Pompe d'évacuation avec
accessoires pour eaux usées Whale IC (disponible séparément) voir fig. 1a et 1b pour
3 accessoires disponible -
Fig. 1a Installation
traditionnelle pour
évacuation d'eaux uses
- soit avec Gulley IC
(Bonde de douche)
INSTALLATION
1. TYPICAL INSTALLATION
Gulper®IC
Pompe d'évacuation
d'eau grise grande
capacité avec contrôle
intégré
Gulley IC
avec contrôle
intelligent intégré
Douche
Numéro de modèle Description
BP2082B Gamme de pompes d'évacuation Whale® Gulper IC - 12 V d.c.
BP2084B Gamme de pompes d'évacuation Whale® Gulper IC - 24 V d.c.
SG8284 Système de pompage d’eau grise avec Gulley IC- 12 V d.c.
SG8484 Système de pompage d’eau grise avec Gulley IC - 24 V d.c.
WM8284 Système de pompage d’eau grise avec Two Way Manifold IC-12 V d.c.
WM8484 Système de pompage d’eau grise avec Two Way Manifold IC-24 V d.c.
Vers evacuation ou
reservoir de stockage
Extérior ou Bateau
FR
Clapet Anti-retour

15
Fig. 1b Installation
traditionnelle pour
évacuation d'eaux
usées - avec Two Way
Manifold IC (Clarinette
Intelligente)
Option 2 - Pompe d'évacuation Gulper IC avec accessoires d'évacuation autre que Whale IC - voir
fig. 2 pour les options
Fig. 2 - Installation
traditionnelle pour
évacuation des eaux
usées - utilisés avec
interrupteur ordinaire /
accessoire non-Whale
IC
Note – La capacité de sortie dépend des conditions d’installation et d’utilisation. La politique de
Whale est de continuellement améliorer ses produits donc nous nous réservons le droit de changer
les caractéristiques sans préavis.
Gulper®IC
Pompe d'évacuation
d'eau grise grande
capacité avec
contrôle intégré
Vers evacuation ou
reservoir de stockage
Two Way
Manifold IC
avec contrôle
intelligent intégré
Douche Evier
Vers evacuation
ou reservoir de
stockage
Bonde de
douche
Interrulpteur
déporté
Détecteur
de débit
Extérior ou Bateau
Extérior ou Bateau
2. SPECIFICATION

16
Modèle Gulper®IC
Code Produit BP2082B SG8284 WM8284 BP2084B SG8484 WM8484
Tension 12 V d.c. 24 V d.c.
Gamme de Tension 10 V d.c. à 13.6 V d.c. 21.6 V d.c. à 27.2 V d.c
Raccords vers tuyauterie Connection pour tuyau souple vers 19mm ou 25mm
Taille de fusible recommandée 10 A 5 A
Section de câble minimum 1.5mm² (16 AWG)
Masse 1.6 kg 2.6 kg 2.6 kg 1.6 kg 2.6 kg 2.6 kg
Matériaux
Tête de Pompe - Polypropylène chargé fibre de verre
Valves et Diaphragme - Santoprene®, Corps de pompe-
Aluminium Roue dentée - Delrin, Visserie - Acier Inoxydable
Kits d'entretien AK2050 - Tête de remplacement pour pompe Gulper
Accessoires
(Pour BP2082B etd BP2084B)
SG3482B - Petite Gulley IC - câble 2 m
SG3484B - Petite Gulley IC - câble 4 m
SG1982B - Grande Gulley IC - câble 2 m
SG1984B - Grande Gulley IC - câble 4 m
WM1982B - Two Way Manifold - câble 2m raccords 19mm
WM1984B - Two Way Manifold - câble 4m raccords 19mm
WM2582B - Two Way Manifold - câble 2m raccords 25mm
WM2584B - Two Way Manifold - câble 4m raccords 25mm
WM3882B - Two Way Manifold - câble 2m raccords 38mm
WM3884B - Two Way Manifold - câble 2m raccords 38mm
Connecteurs (accessoires)
Connecteurs Deutsch: Quick Connect series 7 voies
AK2081 - Connecteur Deutsch vers deux cosses électriques
AK2086B - Deutsch Connector Extension Cable 6m
Hauteur d'Aspiration Maximum
(vertical) 3m
Hauteur d'Evacuation Maximum
(vertical) 3m
Hauteur d'Aspiration et d'Evacuation
combinée (vertical) 4m
Temporisation opérationnelle Temporisation Marche / Arrêt
Profil de l'Intensité Démarrage et Arrêt progressif
PERFORMANCE
Hauteur d'Aspiration 0m 0m 1m 1m
Hauteur d'Evacuation 1m 1m 1m 1m
Taille du tuyau 19mm 25mm 19mm 25mm
Débit par minute 19 ltrs 17.5 ltrs 17.5 ltrs 15.5 ltrs
Débit par Heure 1140 ltrs 1050 ltrs 1038 ltrs 930 ltrs
Consommation de Courant (12V d.c.) 7.5 amps 8 amps 7.5 amps 8 amps
Consommation de Courant (24V d.c.) 3.25 amps 4 amps 3.25 amps 4 amps

17
1. INSTALLATION TRADITIONNELLE 12. PLOMBERIE
2. SPECIFICATION 13. INSTRUCTIONS D'UTILISATION
3. TABLE DES MATIERES 14. ENTRETIEN
4. PRINCIPES D'OPERATION 15. CONSEILS UTILES
5. À L'UTILISATEUR 16. DEPANNAGE
6. POUR L’INSTALLATEUR 17. HIVERNAGE
7. APPLICATION 18. BREVETS ET MARQUES
8. MISES EN GARDE 19. GARANTIE
9. NOMENCLATURE 20. DECLARATION EUROPEENNE
10. AUTRES OPTIONS DE CONFORMITE, CERTIFICATION
11. INSTALLATION
Liste d'images
Fig. 1a&b Installation traditionnelle pour évacuation d'eaux uses - soit avec Gulley IC
(Bonde de douche) et avec Two Way Manifold IC (Clarinette Intelligente)
Fig. 2 Installation traditionnelle Gulper IC en tant que pompe d'évacuation d'eauxusées utilisé
avec accessoires autre que Whale IC
Fig. 3 Orientation de la pompe
Fig. 4 Installation Gulper IC
Fig. 5 Installation bride de fixation de câble
Fig. 6a Câblage de Gulper IC vers accessoires Whale IC
Fig. 6b Câblage de Gulper IC vers interrupteur ordinaire, accessoires autre que IC
Fig. 7 Connecter le câble d'accessoire à travers une cloison
Fig. 8a ETAPE 1- Connecter le connecteur Deutsch
Fig. 8b ETAPE 2 - Connecter l'adaptateur avec les 2 cosses
Fig. 9 Entretien de Gulper IC
IC - Technologie "Intelligent control"
Au coeur de chaque produit Whale IC repose une gestion électronique innovante intégrée. Celle-ci
permet aux accessoires Whale IC de communiquer directement avec les pompes IC afin de
contrôler leurs performances. Ces accessoires envoient des signaux au logiciel incorporé, lequel
agit sur la pompe suivant la demande.
Gulper IC
La pompe entièrement automatique et auto-amorçante Gulper IC est conçue pour pomper les eaux
usées de douche/lavabo (soit par dessus le bord ou dans un réservoir de stockage) ou pour pomper
les eaux de cale en tant que pompe de cale déportée. La capacité de pompage dépend de
l'installation et des conditions de fonctionnement.
APPLICATION POUR EAUX USEES - AVEC ACCESSOIRES WHALE IC
Lorsque la Gulper IC est installée en tant que pompe d'évacuation d'eaux grises avec un accessoire
Whale IC pour évacuation d'eaux usées, des signaux électriques sont envoyés du Gulley IC ou du
Two Way Manifold IC seulement lorsque de l'eau usée à besoin d'être pompée. (Voir fig. 1a et 1b)
APPLICATION POUR EAUX USEES - AVEC ACCESSOIRES AUTRE QUE WHALE IC
La Gulper IC peut également être installée en tant que pompe d'évacuation d'eaux grises avec un
accessoire autre que Whale. Ceci permet à l'installateur de mettre en place une interruption de
contrôle à faible courant permettant d'éviter tout risque d'arc électrique du aux grandes intensités.
(Voir fig 2)
3. CONTENU
4. PRINCIPALS D’OPERATION

18
Lisez attentivement ce qui suit avant l'installation
ATTENTION: Notez qu'une installation incorrecte peut invalider la garantie.
Vérifiez que le produit est adapté à l'application désirée, suivez la notice d'installation et assurez
vous que tout le personnel impliqué lise les points détaillés ci-dessous.
Assurez-vous également que ces instructions soient passées à l'utilisateur final.
La Gulper IC, pompe auto amorçable a été spécialement conçue pour pomper les eaux usées du
plateau de douche / évier de la cuisine (soit par-dessus bord, ou dans un réservoir d'eaux usées).
Ses capacités de débit dépendent de l'installation et des conditions d'utilisation. Si la poumpe est
utilisée pour tout autre usage ou pour tout autre liquide, se sera à l'utilisateur de s'assurer que la
pompe convient à l'utilisation souhaitée et, en particulier que les matériaux sont totalement
compatibles avec les liquides utilisés. Pour toute utilisation il est important qu'un système fiable de
procédure soit appliqué à l'installation, l'utilisation et l'entretien.
• Cette pompe ne doit pas être montée en-dessous de la ligne de flottaison
lorsqu'elle est connectée à une entrée ou une sortieà moins que le système
dispose d'une boucle de ventilation (voir fig. 1 - 2).
• Cette pompe n'est pas adaptée au pompage de liquides inflammables, diesels,
produits chimiques, etc.
• Cette pompe n'a pas pour but un contrôle de l'avarie.
• Pour toute application, il est important qu'une méthode de travail sûre soit respectée lors
d'installation, d'utilisation et maintenance. Assurez-vous que l'alimentation électrique soit
coupée et que le système d'eau soit drainé avant toute installation. Afin de sécuriser la
pompe, assurez-vous que la surface de montage fasse une épaisseur minimum de 19mm
(lorsqu'elle est montée avec les vis fournis).
• NOTE Ne jamais visser directement dans la coque - le produit doit être monté sur une cloison
ou sur une planche additionnelle.
• NOTE NE PAS dévisser la section arrière de la pompe car une interférence avec
l'électronique interne rendra la pompe non-appropriée à l'utilisation. - cette section de la
pompe n'est pas réparable.
• ATTENTION: Risque de feu. Le câblage doit être effectué en respect des standards
électriques en vigueur et doit inclure un fusible de la taille correcte ou un coupe-circuit. Un
câblage inapproprié peu entrainer un incendie entrainant des blessures ou la mort.
Couper l'alimentation électrique lorsque vous câblez. Les informations de câblage suggérées ne sont
présentes qu'entant que guide. Pour une information complète, référez-vous aux normes et
standards USCG, ABYC et ISO pour les applications marines et les sections de câble, connecteurs
et fusible de protection.
Qté 1 Pompe Gulper IC
Qté 3 Rondelles et vis auto-taraudeuses No.8
Qté 1 Assemblage du fusible en ligne
Qté 1 Gulley IC ou Two Way Manifold IC (non inclus avec BP2082 ou BP2084)
AK2081 - Connecteur Deutsch vers deux cosses électriques
AK2050 - Kit d'entretien - tête de replacement vers toutes les pompes Gulper
AK2086B - Deutsch Connector Extension Cable 6m
5. A L'UTILISATEUR
6. A L’INSTALLATEUR
7. APPLICATION
8. MISES EN GARDE
9. LISTE DES PIECES
10. EN OPTION

19
Note: une installation incorrecte annulera la garantie
Préparation - Toujours déconnecter les sources de puissance avant toute installation
11.i Emplacement
• Choisissez un emplacement qui soit sec, éloigné le plus possible de l'eau et sans obstacles
afin de monter la pompe
• Choisissez la position permettant la plus petite longueur de tuyau possible.
11.ii instructions de montage
• La Gulper IC peut être montée sur une surface horizontale ou
verticale.
• Quand elle est montée verticalement, assurez-vous que la
pompe a le plus possible la tête en bas (voir fig. 3).
NOTE - Il est recommandé de monter l'évacuation au-dessus de la ligne
de flottaison etde créer un col de cygne si possible - voir installation
traditionnelle fig. 1 - 2
• Lors du montage, positionnez la pompe sur la surface et trouvez le meilleur angle pour le
tuyau (afin d'éviter tout affaissement du tuyau sur lui-même) et marquez la position des trois
trous pour le montage en utilisant les pieds.
NOTE La tête de pompe peut s'orienter pour s'adapter aux tuyaux. Desserrez la vis, ajustez et
repositionnez la tête dans la position désirée (fig. 4) puis resserrez la vis.
• Percez les trous de guidage à 3.2mm.
NOTE: ne percez pas à travers la coque, assurez-vous que la pompe est montée sur une planche
additionnelle ou une cloison.
• Utilisez les vis auto-taraudeuses et les rondelles fournis afin de sécuriser la pompe.
• Utilisez un tuyau de 19mm ou 25mm renforcé afin de connecter le tuyau utilisant des colliers
à vis tangente.
NOTE: Les connections sur la tête de pompe permettent à différentes tailles de tuyau d'être
facilement raccordé.
NOTE: Assurez-vous de bien serrer les raccords, mais sans excès surtout sur l'anneau de serrage
de la pompe, les vis et les colliers à vis tangente.
Fig 4 - Installation de la Gulper Fig 5 - Installation de la bride pour câble
• Vissez la bride pour câble en vous assurant qu'elle soit positionnée à environ 100mm de la
section arrière de la pompe (fig. 5).
NOTE: Afin d'assurez une mise en place sure de la pompe, assurez-vous que celle-ci soit montée
sur une surface de montage d'au moins 19mm d'épaisseur.
11. INSTALLATION
Fig. 3 - Orientation de la pompe

20
11.iii Câblage électrique
• Pour une installation avec un accessoire Whale IC - utilisez les connecteurs Deutsch déjà en
place
• Pour une installation avec un accessoire autre que Whale - utilisez l'adapateur de connecteur
AK2081 - disponible séparément
• Si vous ne connaissez pas les standards et normes électriques applicables, assurez-vous que
le produit soit installé par un électricien/technicien qualifié.
ATTENTION: Risque d'incendie. Le câblage doit respecter les standards électriques applicables et
inclure un fusible de taille correct ou un coupe-circuit. Un câblage non approprié peut créer un feu
pouvant entrainer des blessures ou la mort.
NOTE: Avant tout câblage électrique, pensez à couper l'alimentation électrique. Les informations de
câblage suggérées ne sont la qu'à titre d'information seulement. Pour une information complète
reportez vous aux régulations USCG, ABYC et ISO pour les applications marine et pour les sections
de câble, les connecteurs et les protections par fusible.
CONNECTER LES CABLES D'ALIMENTATION
La polarité est indiquée par la couleur des câbles d'alimentation (positif-rouge, égatifnoir).
Le fil blanc peut être connecté à une lumière courir pour indiquer quand le système est en cours
d'utilisation et / ou comme un interrupteur de commande manuelle.
NOTE: La pompe est protégée contre les inversions de polarité.
NOTE: Une section de câble sous-dimensionnée avant la pompe réduira la tension aux bornes
lorsque la pompe sera en charge, entrainant des performances faibles et un possible problème au
niveau du moteur.
• Assurez-vous que tous les câbles d'alimentation installés aient une section minimum de
1.5mm² (16 AWG).
• Afin de contrôler l'alimentation de la pompe un coupe-circuit devrait être installé entre le
positif de la batterie et le câble positif de la pompe.
ATTENTION Assurez-vous que le câblage électrique ne fasse pas de boucle susceptible d'entrainer
une chute.
11.iv INSTALLATION DU FUSIBLE
Taille de fusible pour pompe BP2082B (12V d.c.) 10 Amp
Taille de fusible pour pompe BP2084B (24V d.c.) 5 Amp
Le fusible en ligne fourni doit être installé sur le coté positif de la pompe (fig. 6 a ou b).
ROLE DU FUSIBLE: Le rôle du fusible est de protéger la pompe de tout dommage important suite à
un blocage du système, pour cette raison assurez-vous que toutes les vannes passe-coque soit
totalement ouvertes avant opération de la pompe.
Si le fusible saute:
a) Vérifiez que toutes les vannes passe-coque sont ouvertes
b) Vérifiez que les raccords de sortie et d'entrée ne sont pas bouchés
c) Vérifiez que le reste du système ne soit pas bouché de quelque manière que ce soit
d) Vérifiez les inversions de polarité
