Whisper K495W User manual

K495W
Fitting Kit
EN Fitting Instructions for Basic Carrier
PL Instrukcja systemu montażu
x 1 x 4 x 4 x 4
x 4 x 4
Revision No: 3C 1

Fitting Kit K495W

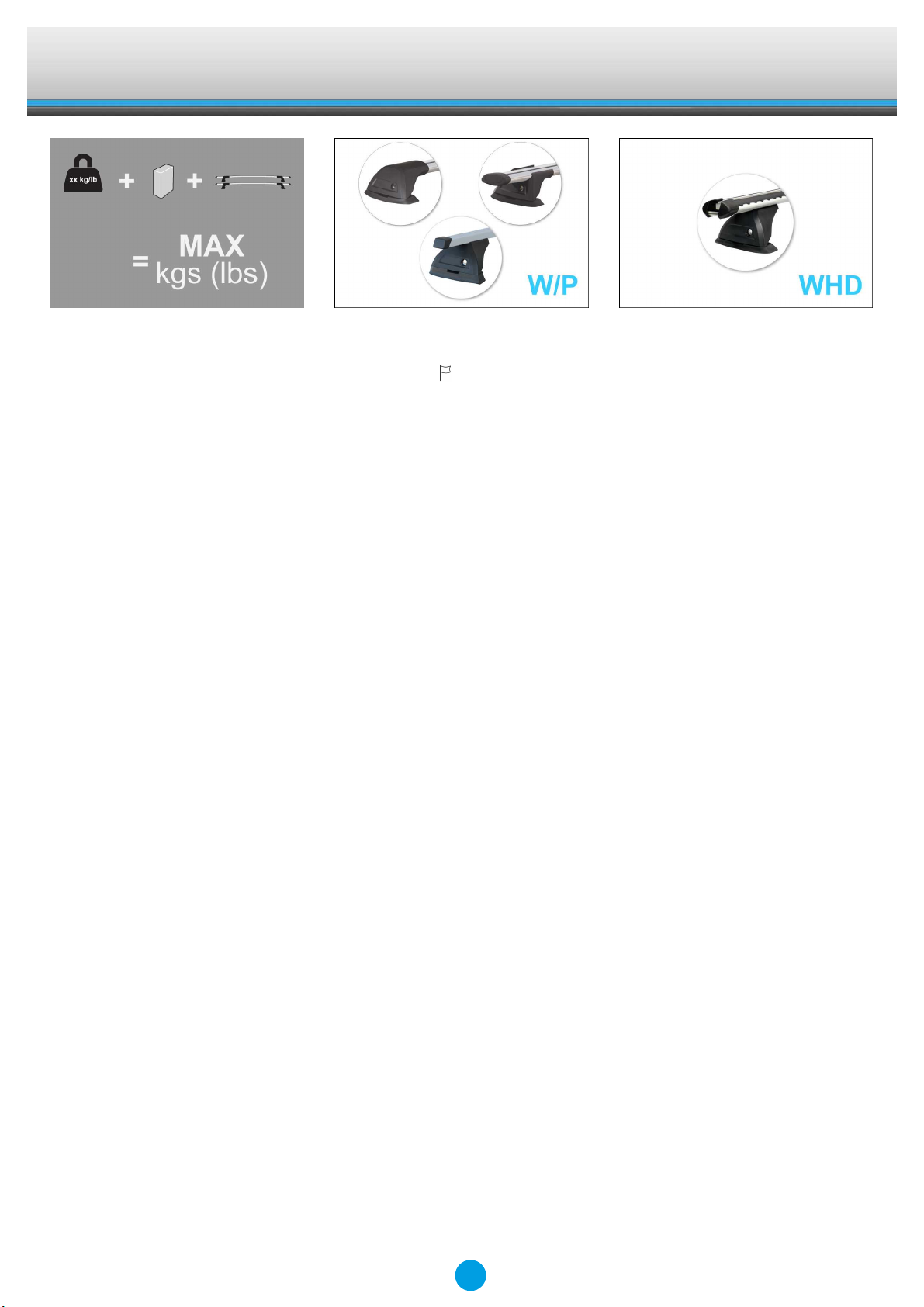

MAX kgs (lbs)
W/P WHD
Jeep
Commander , 5dr SUV 06-11 NZ 75 kgs (165 lbs) 75 kgs (165 lbs)
Commander , 5dr SUV 06-11 AU 75 kgs (165 lbs) 75 kgs (165 lbs)
Commander , 5dr SUV 06-11 US 75 kgs (165 lbs) 75 kgs (165 lbs)
2

Fitting Kit EN
K495W
Fitment
●Remove parts from inside the package and
check. Contact your dealer if any parts are
missing or damaged.
●This kit fits type A, B, C and D.
●These instructions show type A crossbar
fitted. They also apply to type B, C and D.
●Use keys to remove covers.
3

Fitting Kit EN
K495W

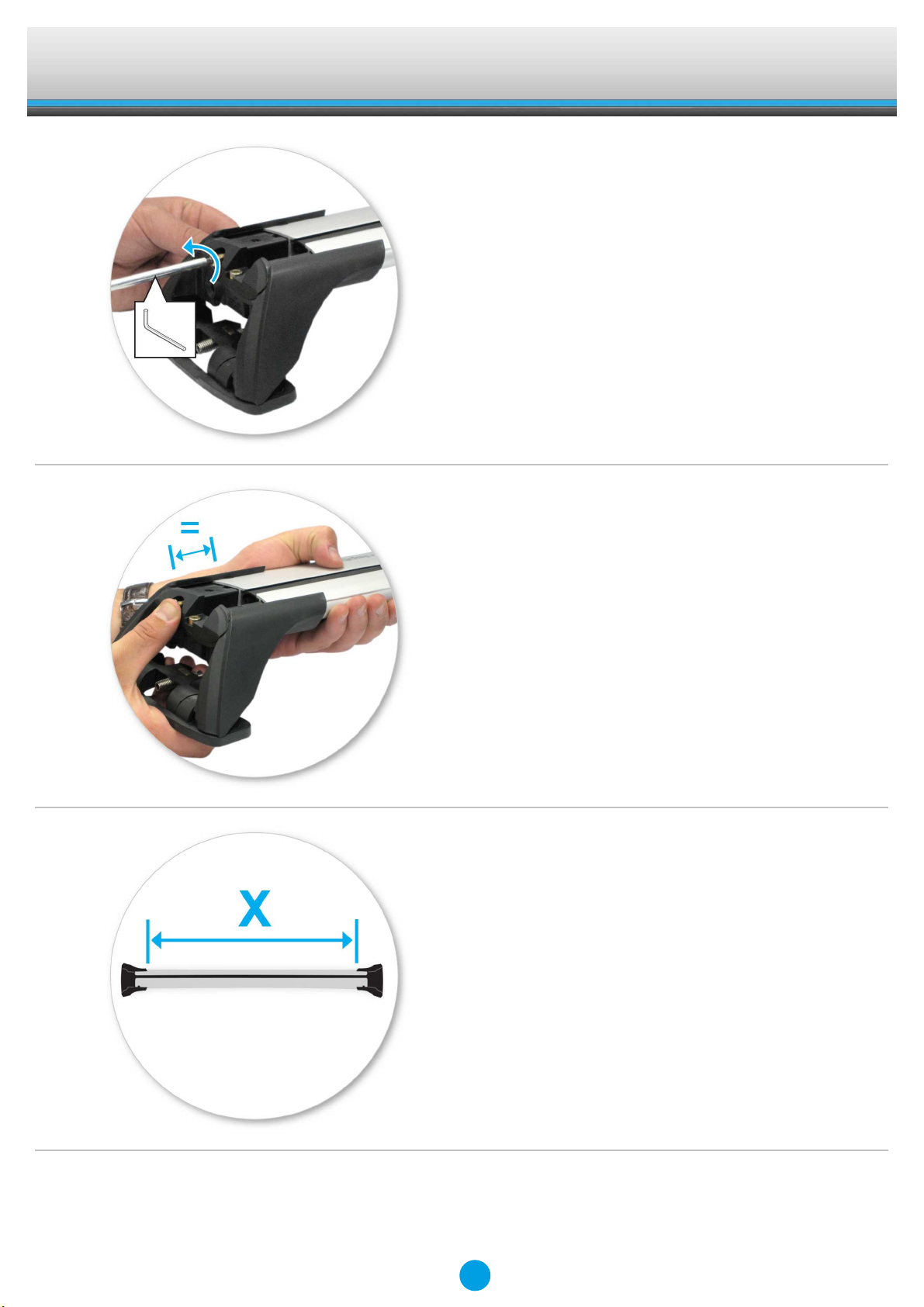

●Use hex screwdriver to reverse adjusting
screw 10 turns.
●Press adjusting screw and pull crossbar
legs out. Refer to the crossbar instructions
for crossbar adjustment method.
●Ensure each end of the crossbar is
adjusted equally.
●Set bars to length (revert to rear of these
instructions).
●Please check the rear of this manual for
information relating specifically to your
vehicle.
4

Fitting Kit EN
K495W

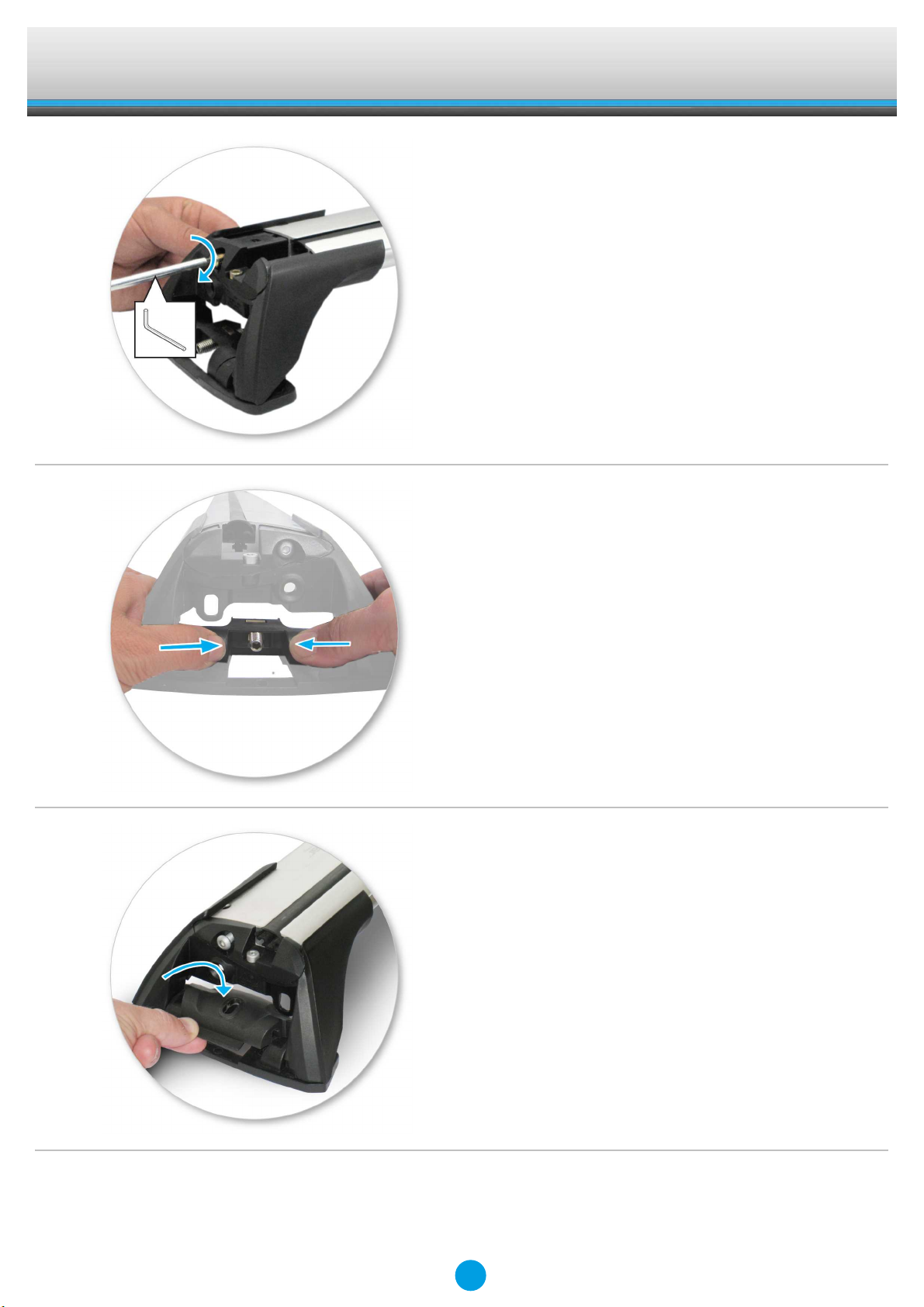

●Tighten adjusting screw to 5 Nm (3.7 ft lb)
hand tight.
●Remove plastic clamp block by gripping bar
leg with fingers and push firmly with
thumbs until clamp block drops out behind
leg.
●Select plastic internal block (from fitting kit)
and insert into foot.
5

Fitting Kit EN
K495W

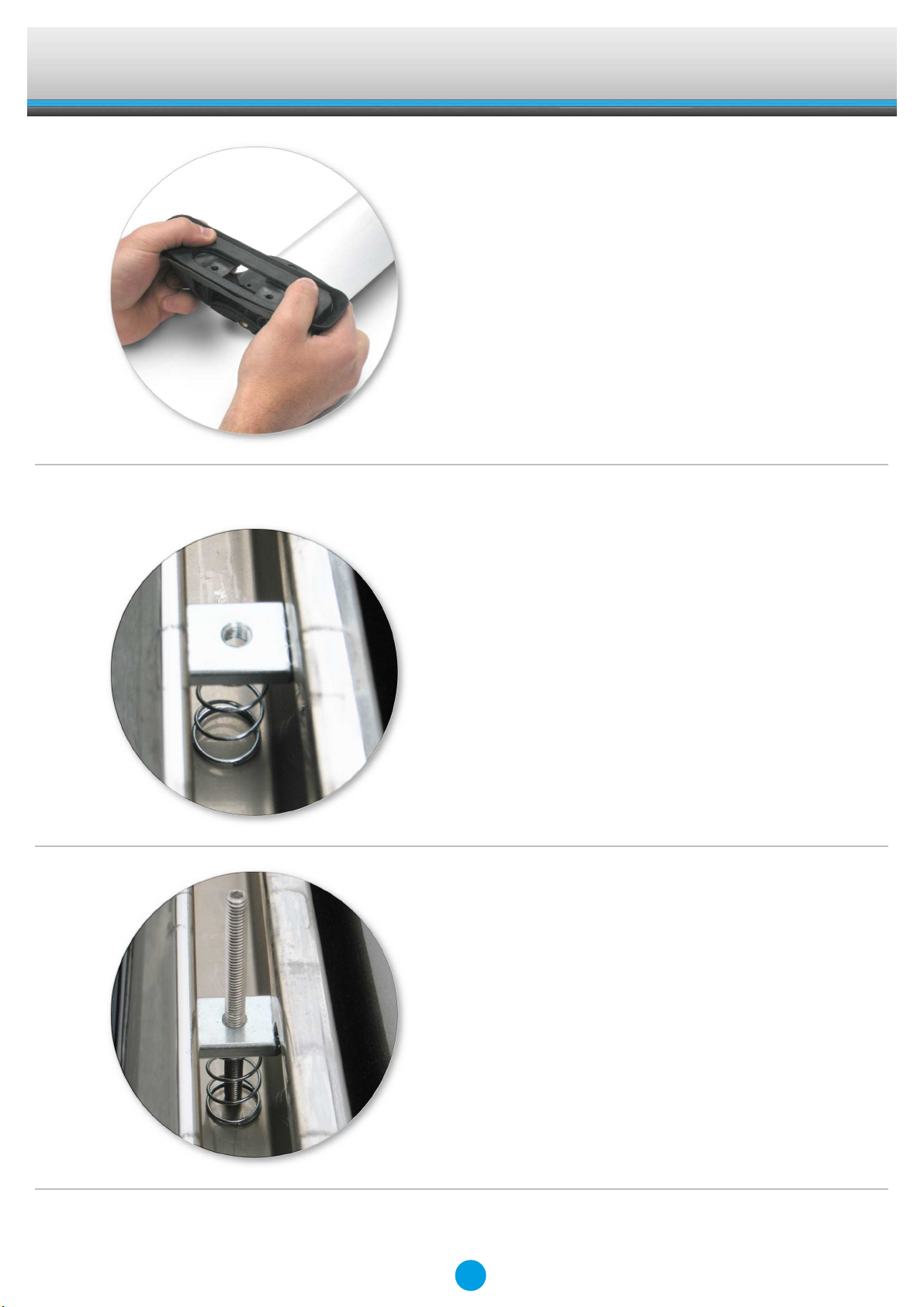

●Repeat for all legs.
●Fit rubber pads (supplied with fitting kit) to
foot. Pad may vary in shape to that shown.
●Make sure the pad fits into the holes
underneath the foot.
Fitment
●Slide metal T-nuts into tracks on vehicle.
Two per track.
●Screw down the grubscrews into T-nuts
until it hits the track below (this will hold the
T-nuts in position).
●Do not over tighten.
6

Fitting Kit EN
K495W
●Place crossbar foot over grubscrews.
●Tighten the plastic knob.
●Ensure the plastic knob is in the position
shown when fully tightened.
●Repeat for all four positions.
●Check crossbar is securely attached to the
vehicle.
●Use keys to fit and lock covers
7

Fitting Kit EN
K495W
CAUTION: Recheck all fasteners immediately after
a load is applied to the crossbars.
Regularly check screws are tight.
8

Fitting Kit EN
K495W
●Clean the car roof and surfaces of the
product that will be in contact with the car
roof.
●Follow the fitting instructions for fitting the
product to your vehicle. Make sure all steps
are carried out in order.
●Set crossbars a minimum distance of
700mm (27 1/2") apart where no other
distance is specified in the fitting
instructions. This is especially important
when carrying long loads.
●Check unit is securely attached whenever
you refit it to the vehicle. If the unit feels
loose, refer to the fitting instructions and
readjust.
●Some glass/panoramic roofs and radio
antennae may not be able to be used when
the product is fitted.
●Do not modify this product.
●Refer to the maximum permitted load
capacity specified in the fitting instructions.
Do not exceed the vehicle manufacturers
roof load rating if it is lower than the
maximum load capacity specified in the
fitting instructions.
●Loads should not overhang the sides of the
product and be evenly distributed with the
lowest possible centre of gravity.
●Long loads should be secured with non-
elastic straps to the front and rear of the
vehicle.
●Objects with pointed ends (e.g. ski poles)
should be carried with the pointed ends to
the rear of the vehicle.
●Remove all loose or removable objects
from the load prior to loading.
●Make sure all loads are securely fastened
with non-elastic straps. Check regularly
during longer journeys.
●A loaded roof rack system can alter the
performance of your vehicle. Be especially
aware of the effects of side winds,
changing of direction, and braking
performance. Avoid rapid acceleration and
deceleration. Drive carefully.
●Note that the total height of the vehicle
increases when upright loads are carried.
●Products should be locked during transport
if they have locks fitted.
9

Fitting Kit EN
K495W
●Check and replace worn out or defective
parts.
●Keep the product clean and maintained.
●Never drive into a car wash with the roof
rack system fitted.
●Lubricate locks and adjusting screws at
regular intervals.
●Remove the products from the vehicle
when not in use. Make sure all loose parts
are stored safely.
●Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.com
www.whispbar.ca
10

Fitting Kit PL
K495W
Montaż
●Sprawdź zawartość opakowania i upewnij
się, czy zawiera wszystkie części
znajdujące się na liście. Jeśli nie,
skontaktuj się z odpowiednim sklepem.
●Kit pasuje do belek typu A, B, C oraz D.
●Instrukcja opisuje sposób montażu belek
typu A. Może być również stosowana do
belek typu B, C i D.
●Odkręć osłony za pomocą klucza.
11

Fitting Kit PL
K495W
●Zdejmij osłony za pomocą klucza.
●Przyciśnij i usuń blokadę. Zamontuj stopy.
●Sprawdź czy oba końce belek mają taką
samą długość.
●Wyreguluj belki na długość (odnoszą się do
tyłu niniejszej instrukcji)
●Na końcu instrukcji znajdziesz specyfikacje
dla twojego samochodu.
12

Fitting Kit PL
K495W
●Dokręć z siłą 5 Nm / 3.7 ft lb.
●Zdjąć blok zacisku z tworzywa sztucznego
chwytając stopę poprzeczki palcami i
mocno docisnąć kciukami aż blok
zaciskowy wysunie się za stopę.
●Usuń wewnętrzną blokadę i umieść ją w
stopie.
13

Fitting Kit PL
K495W
●Powtórz czynność dla reszty stóp.
●Nałóż gumowe podkładki na stopę.
Podkładki mogą różnić się kształtem.
●Upewnij się, czy dobrałeś odpowiednią
podkładkę.
Montaż
●Wsuń metalowe śruby w listwy na
samochodzie (po dwa na każdą listwę)
●Wkręć śrubę w kwadratową nakrętkę aż do
zaciśnięcia w kanale.
●Nie dokręcaj zbyt mocno
14

Fitting Kit PL
K495W
●Połóż stopę nad śrubą.
●Skręć motylkiem.
●Sprawdź czy motylek znajduje się w pozycji
jak na rysunku.
●Powtórz czynność w czterech miejscach.
●Upewnij się, czy belka została poprawnie
zamontowana
●Zamknij osłony za pomocą klucza.
15

Fitting Kit PL
K495W
UWAGA: Sprawdź czy dokładnie dokręciłeś śruby
16

Fitting Kit PL
K495W
●Przed zamontowaniem belek oczyść
powierzchnię dachu samochodu.
●Postępuj zgodnie z instrukcją montażu
danego zestawu. Sprawdź czy nie
pominąłęś żadnego punktu.
●Jeżeli nie pisze inaczej, ustaw belki w
odległości min. 700mm. Jest to szczególnie
istotne przy przewożeniu długich
przedmiotów.
●Po każdym montażu upewnij się, że belki
ściśle przylegają do dachu. Jeżeli
zauważysz luz, zamontuj bagażnik jeszcze
raz postępując zgodnie z istrukcją.
●Po założeniu produktu może nie być
możliwy montaż pewnych typów szklanych
dachów panoramicznych i anten
radiowych.
●Nie modyfikuj zestawu montazowego.
●Stosuj się do maksymalnej ładowności
ładunku zamieszczonej w instrukcji. Nie
przekraczaj ładowności określonej w
instrukcji samochodowej.
●Przewożony ładunek nie powinien
wystawać poza brzego bagażnika.
●Długie przedmioty powinny być
zabezpieczone z przodu i z tyłu taśmą.
●Przedmioty z ostrymi końcami (narty)
powinny być przewożone tyłem do przodu.
●Usuń wszystkie luźne przedmioty przed
załadunkiem.
●Upewnij się, że przewozony ładunek został
zabezpieczony taśmami.
●Jazda samochodem z bagaznikiem na
dachu zmienia zachowanie samochodu.
Zachowaj szczególną ostrożność podczas
zmiany kierunku, hamowania,
przyśpieszania czy zwalninia.
●Pamiętaj, że po zamontowaniu bagażnika
dachowego samochód zwiększa swoją
wysokość.
●Wszystkie zamki w przewozonych
przedmiotach powinny być zamknięte.
●Wymień wszystkie wyeksploatowane i
uszkodzone części.
●Utrzymuj bagażnik w czystości.
●Nie korzystaj z myjni jeśli masz
zamontowany bagażnik na dachu.
●Regularnie naoliwiaj zamki i zawiasy.
17

Fitting Kit PL
K495W
●Zdemotuj bagażnik dachowy jeśli go nie
używasz.
●Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.pl
18

Fitting Kit K495W
X
A B C 1 2 3
Commander, 5dr SUV 06-11 (NZ) 350mm 1200mm - 1090mm 1060mm -
13 3/4ths" 47 1/4ths" - 42 15/16ths" 41 3/4ths" -
Commander, 5dr SUV 06-11 (AU) 350mm 1200mm - 1090mm 1060mm -
13 3/4ths" 47 1/4ths" - 42 15/16ths" 41 3/4ths" -
Commander, 5dr SUV 06-11 (US) 350mm 1200mm - 1090mm 1060mm -
13 3/4ths" 47 1/4ths" - 42 15/16ths" 41 3/4ths" -
19

Fitting Kit EN
K495W
LIMITED LIFETIME WARRANTY
Technical Assistance or Replacement Parts: Contact your dealer or visit: www.whispbar.com or call [phone] Monday through
Friday, 7:00am to 5:00pm, PST
This limited lifetime warranty covers all Whispbar-brand products* and rack components manufactured by Yakima Products, Inc.
(Yakima), and is effective for as long as the original retail purchaser owns the product. This warranty terminates when the original
retail purchaser sells or otherwise transfers the product to any other person. Subject to Yakima’s inspection of the product, Yakima
will remedy defects in materials and/or workmanship by repairing or replacing, at Yakima’s option, the defective product without
charge for parts or labor, subject to the limitations and exclusions described in this warranty. Yakima may elect, at its option, not to
repair or replace a defective product, in which case Yakima will issue to the original retail purchaser, at Yakima’s option, either a
refund equal to the purchase price paid for the product, or a credit to be used toward the purchase of new Whispbar products or
rack components. This warranty does not cover problems caused by normal wear and tear (including, but not limited to, scratches,
dents, or aesthetic oxidation of surfaces), accidents, unlawful vehicle operation, or modifications or repairs not performed or
authorized by Yakima. In addition, this warranty does not cover problems resulting from conditions beyond Yakima’s control
including, but not limited to, theft, misuse, overloading, or failure to assemble, mount or use the product in accordance with
Yakima’s written instructions or guidelines included with the product or made available to the original retail purchaser. If a product is
believed to be defective, the original retail purchaser should contact the Whispbar dealer from whom it purchased the product, who
will give the original retail purchaser instructions on how to proceed. If the original retail purchaser is unable to contact the Whispbar
dealer, or the dealer is not able to remedy the defect, the original retail purchaser should contact Yakima by e-mail at:
[email protected], or phone [phone] for shipping instructions. Upon contacting Yakima directly, a Yakima technician
will provide the original retail purchaser with appropriate instructions for returning the product to Yakima. The original retail
purchaser will be responsible for the cost of mailing the product to Yakima. In order to receive any remedy under this warranty
(either from a Whispbar dealer, or from Yakima directly), proof of purchase in the form of an original purchase invoice or receipt is
strictly required.
