Windsor ADMIRAL ADM8IA - 10080010 User manual

Read these instructions before operating the machine
Lire ce manuel avant d’utiliser la machine
Bitte lesen Sie diese Anleitungen, bevor Sie die Maschine in Gebrauch nehmen
MODEL: COUNTRY
ADM8IA - 10080010 AUSTRALIA
ADM8IB - 10080020 BRITIAN
ADM8IE - 10080030 EUROPE
ADM8IS - 10080040 SWITZERLAND
Operating Instructions (GB/USA)
Manuel d’utilisation (FRE)
Bedienungsanleitung (GER)
86038270 04/26/11
PRV NO. 98655
AL
CARPET EXTRACTOR
IPX4

INHALTSVERZEICHNIS
ADMIRAL 86038270 05/22/07
1GE
R
Datenlog/Inhaltsverzeichnis..............1
Sicherheitshinweise..........................2
Steuerelemente ................................3-5
Betrieb ..............................................6-11
Fehlersuche......................................12
Freie Seite ........................................13
Verdrahtungsschaublid..................... 14
Wartung............................................ 15-17
Technische Daten............................. 18
Ersatzteilliste .................................... 19-34
Ersatzteile/Notizen............................ 35
EC Übereinstimmungserklärung....... 36
INSPEKTION
Packen Sie Ihre Maschine vorsichtig aus und untersuchen Sie sie auf Transportschäden. Jede Einheit wird vor
dem Transport in Betrieb genommen und gründlich untersucht. Jegliche Schäden obliegen der Verantwortung
des Spediteurs, der unverzüglich in Kenntnis gesetzt werden sollte.
MODELL
KAUFDATUM
SERIENNUMMER
VERKAUFSVERTRETER
NAME DES HÄNDLERS

ADMIRAL 86038270 05/22/07 2GE
R
WICHTIGE SICHERHEITSHINWEISE
Bei der Benutzung eines batteriebetriebenen Geräts sind u.a. die
folgenden, grundlegenden Vorsichtsmaßnahmen stets einzuhalten:
LESEN SIE BITTE ALLE ANWEISUNGEN, BEVOR SIE DIE MASCHINE BENUTZEN.
Um Brandgefahr, Stromschläge und Verletzungen zu
vermeiden:
Benutzen Sie die Maschine nur im Gebäude. Benutzen Sie sie nicht im Freien und lassen Sie sie nicht im Regen
stehen.
Benutzen Sie die Maschine nur gemäß den Beschreibungen in diesem Handbuch. Benutzen Sie nur vom
Hersteller empfohlene Komponenten und Zubehörteile.
Funktioniert die Maschine nicht ordnungsgemäß, wurde sie fallen gelassen, geschädigt, im Freien aufbewahrt
oder in Wasser getaucht, bringen Sie sie zu einem zugelassenen Händler.
Nehmen Sie die Maschine nicht in Betrieb, wenn Öffnungen blockiert sind. Entfernen Sie Schmutzteile, welche
den Luftstrom beeinträchtigen können, aus Öffnungen.
Diese Maschine eignet sich nicht zum Aufkehren gefährlichen St.
Die Maschine kann einen Brand verursachen, wenn sie in der Nähe von entzündlichen Dämpfen oder
Werkstoffen betrieben wird. Nehmen Sie die Maschine nicht in der Nähe von entzündlichen Flüssigkeiten,
Staubpartikeln oder Dämpfen in Betrieb.
Diese Maschine eignet sich für kommerzielle Benutzung wie z.B. in Hotels, Schulen, Krankenhäusern,
Fabriken, Geschäften und Büros, die über normale Haushaltführung hinausgeht.
Wartungs- und Reparaturarbeiten sind von qualifiziertem Personal vorzunehmen.
Tritt Schaum oder Flüssigkeit aus der Maschine aus, muss sie unverzüglich ausgeschaltet werden.
Trennen Sie die Batterie, bevor Reinigungs- oder Wartungsarbeiten vorgenommen werden.
Bevor die Maschine außer Betrieb genommen wird, müssen die Batterien ausgebaut und vorschriftsmäßig
entsorgt werden.
Sorgen Sie dafür, dass alle Warn- und Sicherheitsschilder lesbar und vorschriftsmäßig an der Maschine
angebracht sind.
Beim Betrieb ist mit besonderer Rücksicht auf andere Personen, insbesondere Kinder, vorzugehen.
Vor der Benutzung sind alle Abdeckungen und Türen an den in der Anleitung angegebenen Positionen
anzubringen.
Bevor eine Maschine unbeaufsichtigt zurückgelassen wird, ist sie vor unbeabsichtigter Bewegung zu sichern.
Die Maschine ist ausschließlich von angewiesenen, befugten Personen in Betrieb zu nehmen.
Wird eine Maschine unbeaufsichtigt stehen gelassen, ist die Stromversorgung auszuschalten oder zu sperren,
um eine unbefugte Benutzung zu verhindern.
Es sind ausschließlich vom Hersteller empfohlene Chemikalien zu verwenden.
Diese Maschine wurde speziell für einen Betrieb mit den vom Hersteller spezifizierten Bürsten entwickelt. Die
Montage anderer Bürsten kann ihre Sicherheit beeinträchtigen.
Benutzen Sie die Maschine nicht auf Böden, die ein Gefälle von mehr als 2% aufweisen.
BEWAHREN SIE DIESE HINWEISE BITTE AUF
!
WARNUNG

STEUERELEMENTE / POSITION DER KOMPONENTEN
ADMIRAL 86038270 05/22/07
3GE
R
1. Hauptgriff. Dient zum Ziehen und Manövrieren
der Maschine.
2. Griffjustierung. Dient zum Justieren der
Griffhöhe.
3. Stromkabel.
4. Lösungsmittelschalter. Dient zum Einschalten
der Pumpe. Die Position "Kontinuierlich" (unten)
aktiviert das Elektro-Ventil und leitet Lösungsmittel
durch Düsen zum Boden. Die Position
"Intermittierend" (oben) erfordert das Drücken
eines von drei Schaltern durch den Bediener zum
Zuführen von Lösungsmittel. Die mittlere Position
ist die Aus-Stellung.
5. Bürstenmotor-Schalter. Dient zum Einschalten
des Bürstenmotors.
6. Vakuummotor-Schalter. Dient zum Einschalten
des Vakuummotors.
7. Auslöseschalter. Aktiviert das Elektro-Ventil zur
Zuführung des Lösungsmittels durch Düsen zum
Boden, wenn sich der Schalter in der Position
"Intermittierend" befindet.
8. Bürstenmotor-Trennschalter. 4 Amp.
Trennschalter zum Schutz des Bürstenmotors.
9. Vakuummotor-Trennschalter. 7 Amp.
Trennschalter zum Schutz des Vakuummotors.
10. Rückführtank-Ablassschlauch. Erlaubt den
Ablass der schmutzigen Reinigungslösung.
11. Lösungsmittel-Ablassschlauch. Erlaubt den
Ablass überschüssigen Reinigungsmittels vom
Lösungsmitteltank.
2
7
6
4 5
9
8
1
3
11
10

STEUERELEMENTE / POSITION DER KOMPONENTEN
ADMIRAL 86038270 05/22/07 4GER
1. Anschluss für Lösungsmittelzubehör. Für
diverse Zusatzgeräte für die Reinigung.
2. Vakuumschlauch-Klappe. Dient zum Anschluss
der verschiedenen 38mm Vakuumschläuche der
Reinigungsgeräte.
3. Bürstenhöhenjustierung. Dient zur Regulierung
der Bürstenhöhe von der Ruheposition auf diverse
Teppichhöhen.
4. Rückführtank. Dient zum Sammeln von
schmutziger Reinigungslösung.
5. Lösungsmitteltank. Dient als Sammeltank für
Reinigungslösung.
6. Rückführtank-Aufsatz.
7. Vakuumschuh.
8. Bürstengehäuse.
9. Vorderer Hubgriff.
10. Reinigungsmittelfilter.
11. Lösungsmitteltank-Ablassschlauch.
4
5
6
7
8
3
2
1
10
9
11
3
2
1
10
9

STEUERELEMENTE / POSITION DER KOMPONENTEN
ADMIRAL 86038270 05/22/07
5GE
R
1. Lösungsmittel-Einlassdeckel.
2. Vakuum-Einlassdeckel.
3. Schwimmerkugel-Sperrfilter.
4. Reinigungsöffnung.
5. Gießhahn.
6. Hubgriff.
5
3
1
4
6
6
2

EINFÜLLVERFAHREN
ADMIRAL 86038270 05/22/07 6GE
R
FÜLLEN DES ADMIRALS
HINWEIS: Benutzen Sie zum Füllen des Lösungsmitteltanks einen
sauberen Eimer mit Wasser.
Geben Sie keinen Entschäumer, keine Lösungsmittel,
keinen Fleckenentferner und keine Vorsprühchemikalien
in den Lösungsmitteltank.
Verhindern Sie, dass Wasser in den Vakuummotor-
Einlass gelangt. Verschüttete Flüssigkeit muss vor
erneutem Einsetzen des Rückführtanks von der
Oberseite des Lösungsmitteltanks beseitigt werden.
CHEMIKALIEN
Geeignete Chemikalien Nicht geeignete Chemikalien
Alkalis Aldehyde
Detergens Aromatische Kohlenwasserstoffe
Hydroxide SP-Butyl
Seifen Kohlenstofftetrachlorid
Essig Clorox*
Chlorierte Bleichmittel
Chlorierte Kohlenwasserstoffe
Lysol*
Methylethylketon (MEK)
Perchlorethen (perc)
Phenolsäuren
Trichlorethylen
D-Limonen
SCHRITT
1
SCHRITT
2
SCHRITT
3
SCHRITT
4
RÜCKFÜHRTANK
LÖSUNGSMITT
ELTANK
Rückführtank
entfernen
FÜLLLINIE
Reinigungschemik
alien hinzufügen
237ml – 473ml
Rückführtank
wieder einsetzen
Wasser hinzufügen
30,3Liter
oder
60°C
* Handelsnamen

BETRIEB
ADMIRAL 86038270 05/22/07
7GE
R

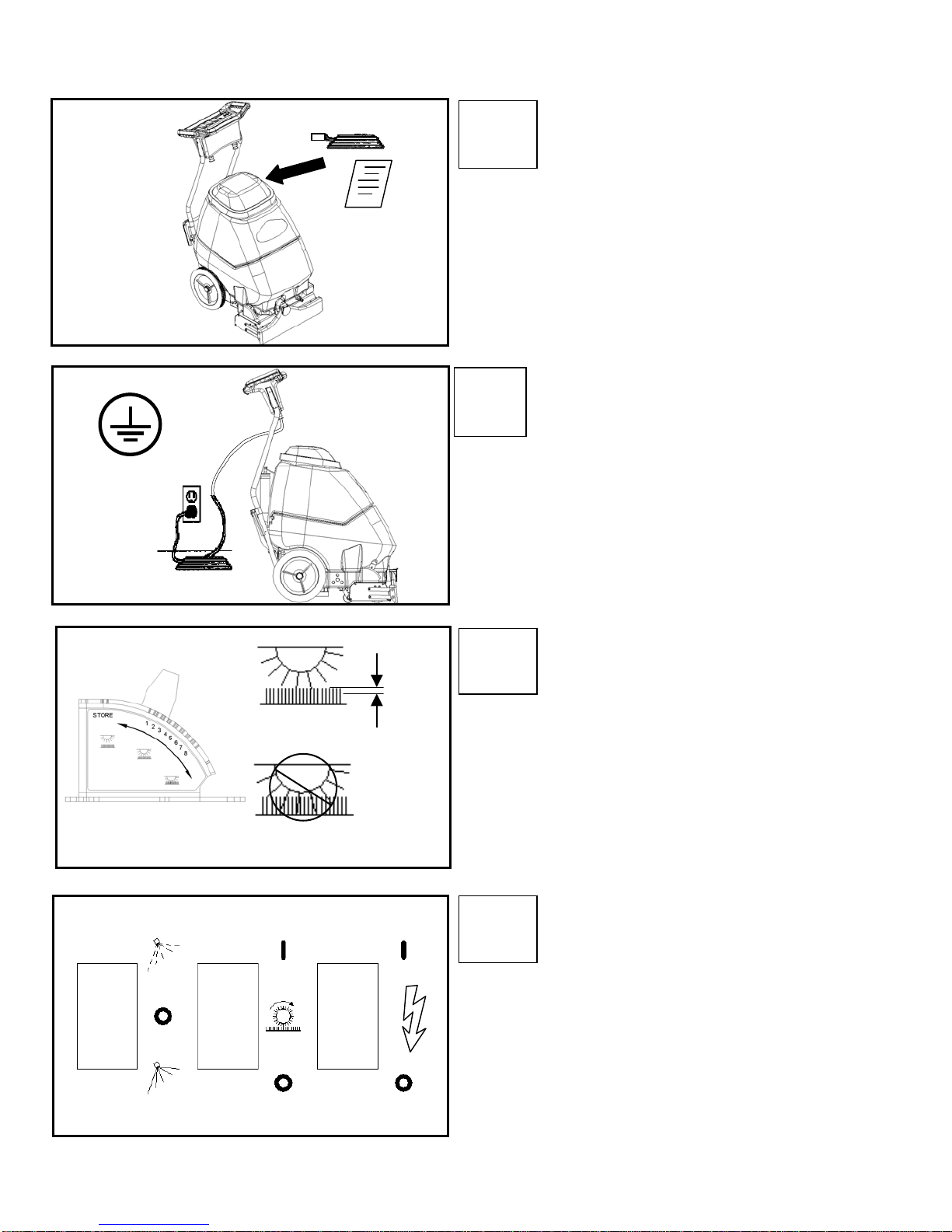

Entnehmen Sie dem Rückführtank
Stromkabel und Literatur. Füllen Sie den
Lösungsmitteltank (für Füllanweisungen
siehe Seite 6).
Stellen Sie die Bürste richtig ein.
Hinweis: Ein guter Betrieb wird
gewährleistet, wenn die Bürste den
Teppich streift. Wird der Trennschalter
aktiviert, heben Sie die Bürste an, um
eine Beschädigung des Motors oder
Teppichs zu vermeiden.
Schließen Sie das Stromkabel an eine
geerdete Steckdose an. Hinweis:
Vergewissern Sie sich, dass der Aufsatz
am Rückführtank angebracht ist und der
Schwimmerkugel-Sperrfilter richtig
installiert ist.
Stellen Sie die Bürsten- und
Vakuummotor-Schalter auf Ein ("EIN"
= "I"). Stellen Sie den
Lösungsmittelschalter auf
kontinuierliches Sprühen oder den
Schalter auf intermittierenden Betrieb
ein, um die Benutzung der
Auslöseschalter zu ermöglichen.
SCHRITT
1
SCHRITT
2
SCHRITT
3
SCHRITT
4
RICHTIG
FALSCH
3mm
LÖSUNG VAKUUM
KONT
INT BÜRSTE EINEIN

BETRIEB
ADMIRAL 86038270 05/22/07 8GE
R
Wählen Sie den kontinuierlichen
Betriebsmodus aus, um mit dem
Auftragen des Lösungsmittels zu
beginnen, oder den intermittierenden
Betrieb, um die Benutzung der
Auslöseschalter für das
Lösungsmittel zu ermöglichen.
Eine Einstellung auf den
intermittierenden Modus erfordert,
dass der Bediener einen der drei
Auslöseschalter kontinuierlich mit
den Fingern betätigt. Dieser Modus
eignet sich in der Regel für kleine
Bereiche, in denen kurze
Behandlungswege erforderlich sind.
Eine Einstellung auf den
kontinuierlichen Modus ermöglicht
dem Bediener die Feststellung des
Schalters in die Position "EIN" durch
einmalige Betätigung. Dieser Modus
eignet sich in der Regel für große
Bereiche, der lange
Behandlungswege erfordert.
Senken Sie die Maschine auf den
Boden.
Bringen Sie den Griff in eine
angenehme Betriebsposition. Neigen
Sie die Maschine anhand des
Hauptgriffs zurück und begeben Sie
sich zum Ausgangspunkt.
SCHRITT
5
SCHRITT
6
SCHRITT
7
INT
CONT

REINIGUNGSVERFAHREN
ADMIRAL 86038270 05/22/07
9GE
R

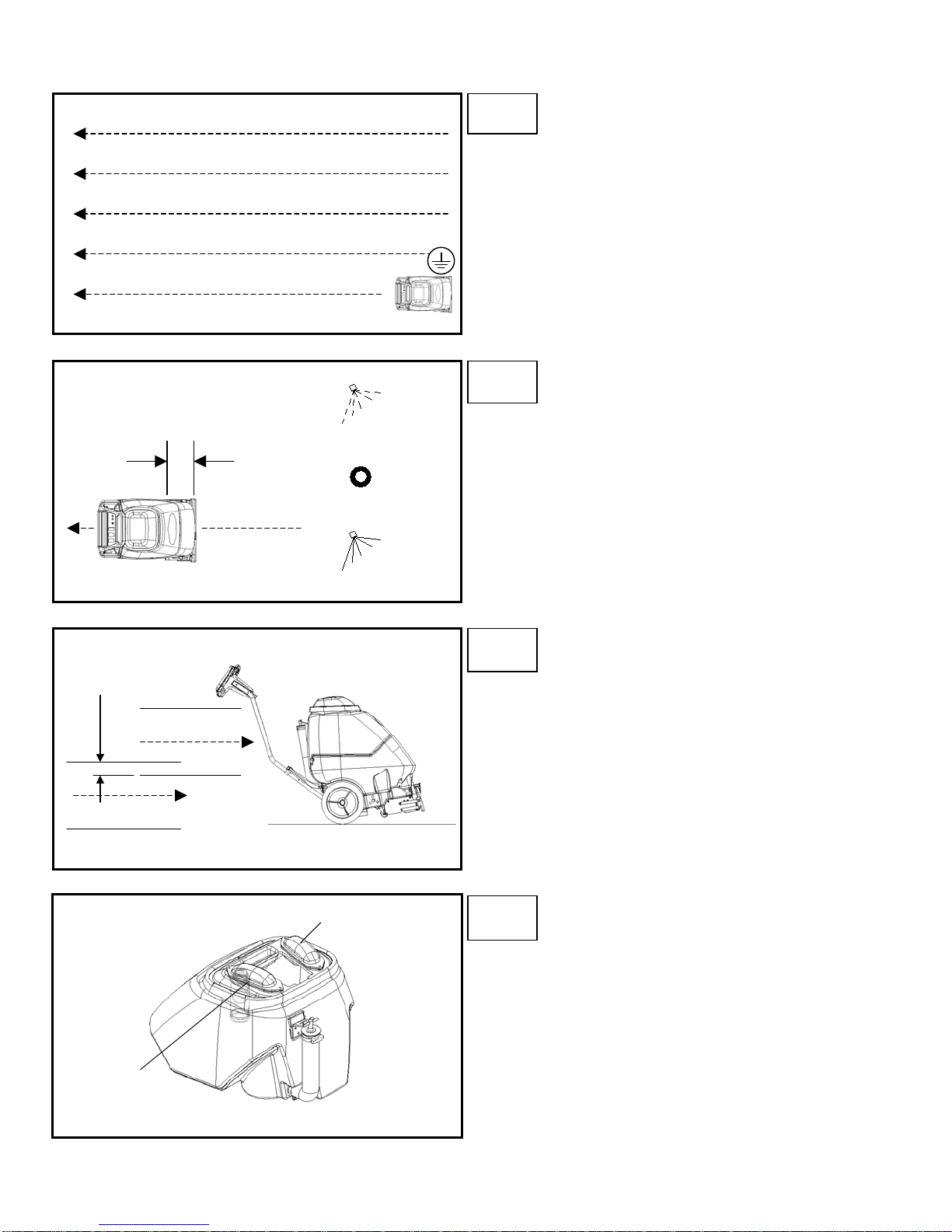

Lösen Sie die Auslöseschalter für einen
intermittierenden Betriebsmodus oder
schalten Sie den kontinuierlichen
Betrieb am Lösungsmittelschalter ca.
30cm vor Ende des Behandlungsweges
aus.
Drücken Sie den Griff herunter, um
Vakuumschuh und Bürste anzuheben,
bevor Sie den nächsten
Behandlungsweg beginnen.
Überlappen Sie den Berührungsbereich
der Bürste an der rechten
Maschinenseite um mindestens 25mm
(enges Reinigen).
Achten Sie während des Betriebs auf
Folgendes: Der Admiral ist mit transparenten
Innenabdeckungen ausgestattet, um es dem
Bediener zu ermöglichen, den Fluss des
schmutzige Lösungsmittels und der
Vakuumluft zu sehen.
Achten Sie während des Betriebs auf den
Vakuum-Einlassdeckel. Der Eintritt großer
Wasser- oder Schaummengen in das
Vakuumsystem kann eine Beschädigung des
Vakuummotors verursachen. Schalten Sie
die Maschine unverzüglich aus, wenn
einer dieser Zustände eintritt. Leeren Sie den
Rückführtank und/oder füllen Sie
Entschäumer in den Rückführtank.
SCHRITT
2
SCHRITT
3
SCHRITT
4
Beginnen Sie an der Wand, die der
Steckdose am nächsten liegt. Ziehen Sie
die Maschine ganz zurück, ohne auf den
Griff zu drücken.
SCHRITT
1
LÖSUNGSMITTEL-
EINLASSDECKEL
VAKUUM-
EINLASSDECKEL
25mm
AUS
30cm

REINIGUNGSVERFAHREN
ADMIRAL 86038270 05/22/07 10GE
R
Der Trocknungsvorgang kann durch
Verwendung eines Windblower™
Gebläses beschleunigt werden.
Leeren Sie den Rückführtank, indem
Sie den Ablassschlauch öffnen.
Reinigen Sie den Rückführtank unter
Verwendung eines Schlauchs mit
kaltem Wasser. Lassen Sie auch den
Lösungsmitteltank nach jeder
Benutzun
g
ab.
SCHRITT
7
SCHRITT
8
Schalten Sie nach dem
Reinigungsvorgang alle
Steuerelemente aus, bringen Sie die
Bürste in die Ruhestellung und
ziehen Sie den Netzstecker vorsichtig
aus der Steckdose.
SCHRITT
6
SCHRITT
5
Benutzen Sie die rechte
Maschinenseite, um entlang Wänden
zu reinigen.
RÜCKFÜHR
TANK-
ABLASS LÖSUNGSM
ITTELTANK-
ABLASS
A
US
A
US
A
US

BENUTZUNG VON ZUSATZGERÄTEN
ADMIRAL 86038270 05/22/07
11GE
R
Schalten Sie den Vakuummotor ein und
stellen Sie den Lösungsmittelschalter auf
intermittierenden Betrieb. Hinweis:
A
chten Sie darauf, dass der
Bürstenschalter auf Aus steht und sich
die Bürste in der Ruhestellung befindet.
Drücken Sie den Griff am Zusatzgerät, um
mit der Reinigung zu beginnen.
SCHRITT
3
SCHRITT
4
SCHRITT
1
SCHRITT
2
Benutzen Sie nur eines der folgenden
zulässigen Zusatzgeräte:
86000020 – PRV NO. HT
86000000 – PRV NO. DDH
86041150 – PRV NO. DH
86031540 – PRV NO. 39504
86000610 – PRV NO. 89227
86000600 – PRV NO. 89226
Ziehen Sie den Kragen zurück und setzen
Sie ihn auf das an der Maschine
vorgesehene Anschlussstück; lassen Sie
Heben Sie die Klappe an der Vorderseite
des Vakuumschuhs und setzen Sie die
38mm Schlauchmanschette in das Loch
ein.
LÖSUNG VAKUUM
EIN
AUS
INT BÜRSTE

FEHLERSUCHE-TABELLE
ADMIRAL 86038270 05/22/07 12GE
R
PROBLEM URSACHE LÖSUNG
Kein Strom, kein Betrieb 1. Ist das Stromkabel angeschlossen?
2. Trennschalter im Gebäude ausgelöst
3. Defekter Schalter
4. Defektes Stromkabel oder defekte
Anschlusslitze
1. Stromkabel anschließen.
2. Trennschalter zurücksetzen.
3. Wartungsdienst verständigen.
4. Wartungsdienst verständigen.
Vakuummotor läuft nicht 1.Vakuum-Trennschalter ausgelöst
2.Defekter Hauptvakuumschalter
3.Lockere Drähte
4.Defekter Vakuummotor
1.Trennschalter zurücksetzen
2.Wartungsdienst verständigen.
3.Wartungsdienst verständigen.
4.Wartungsdienst verständigen.
Vakuummotor läuft,
aber
Saugleistung ist
schwach
1.Schmutzteile im Vakuumschuh
2.Aufsatzdichtung schadhaft oder fehlt
3.Vakuumschlauch rissig oder
Schlauchmanschette locker
4.Rückführtank voll / Schwimmerkugel sitzt
oben fest
1.Schmutzteile aus Vakuumschuh
entfernen
2.Je nach Bedarf ersetzen
3.Je nach Bedarf ersetzen oder
reparieren
4.Vakuummotor ausschalten
Rückführtank entleeren und
durchspülen
Schlechter oder kein
Wasserfluss
(Teppich erscheint
streifig)
1.Hauptpumpenschalter steht auf AUS
2.Düsen blockiert oder fehlen
3.Lösungsmittelfilter blockiert
4.Defektes Magnetventil
1. Einschalten
2.Unter Verwendung einer Essig-
Wasser-Lösung reinigen oder ersetzen
3.Lösungsmitteltank ablassen und
Lösungsmittelfilter reinigen
4.Wartungsdienst verständigen.
Bürste dreht sich nicht 1.Bürstenschalter steht auf AUS
2.Bürsten-Trennschalter ausgelöst
3.Bürstenriemen gerissen
4.Defekter Bürstenmotor
1.Bürste einschalten
2.Trennschalter zurücksetzen
3.Je nach Bedarf ersetzen
4.Wartungsdienst verständigen.

ADMIRAL 86038270 05/22/07
13GER
THIS PAGE LEFT INTENTIONALLY BLANK

Verdrahtungsschaublid
ADMIRAL 86038270 05/22/07 14GER
86268290
PRV NO. 88229
86268460
PRV NO. 88333 86268430
PRV NO. 88323
86268370
PRV NO. 88276
FILTER
86003650
PRV NO. 34362
86268430
PRV NO. 88323
86268430 - PRV NO. 88323
86238840
PRV NO. 41356 86238830
PRV NO. 41355
86268900 PRV NO. 88655
86266720 PRV NO. 880043
86268420
PRV NO. 88317
86001240
PRV NO. 14020 86268750 PRV NO. 88567
86238820 PRV NO. 41351

WARTUNG
ADMIRAL 86038270 05/22/07
15GER
REGELMÄSSIGE WARTUNG
Spülen Sie zweimal im Monat eine Lösung aus
Weißessig (ein Viertel Essig zu 7,6l Wasser) oder
eine Anti-Bräunungs-Lösung (nach Anweisung
gemischt) durch die Extraktionsvorrichtung. So wird
verhindert, dass sich Alkalireste im System
absetzen. Sind die Düsen blockiert, entfernen Sie
die Düsenspitzen, spülen Sie sie gründlich durch
und trocknen Sie sie mit warmer Luft.
HINWEIS: Benutzen Sie zur Reinigung der Düsen
keine Stifte, Drähte etc., da so das Sprühmuster
zerstört werden könnte.
Untersuchen Sie in regelmäßigen Abständen alle
Schläuche, Stromkabel und Anschlüsse an Ihrer
Maschine. Ausgefranste oder gerissene Schläuche
müssen repariert oder ersetzt werden, um einen
Verlust des Vakuum- oder Lösungsmitteldrucks zu
verhindern. Ist die Kabelisolierung gerissen oder
ausgefranst, ist diese unverzüglich zu reparieren
oder zu ersetzen. Unterschätzen Sie nicht die
Gefahr eines Strombrandes oder Stromschlags.
TÄGLICHE / REGELMÄSSIGE WARTUNG
Vor der Durchführung jeglicher Justierungen oder
Reparaturen ist das Stromkabel von der Steckdose
abzuziehen.
1. Lassen Sie unbenutzte Reinigungslösung aus
dem Lösungsmitteltank ab.
2. Prüfen und reinigen Sie den Filter im
Lösungsmitteltank.
3. Durchspülen Sie das Pumpsystem mit 4 oder 7
Liter sauberem, heißem Wasser.
4. Durchspülen Sie den Tank nach jeder
Benutzung mit frischem Wasser. Untersuchen
Sie den Rückführtank in regelmäßigen
Abständen und dekontaminieren Sie ihn je nach
Bedarf. Benutzen Sie dazu ein starkes Virozid
der eine Bleichmittel-Wasser-Lösung von 1:10.
Abwasser muss vorschriftsmäßig entsorgt
werden.
5. Untersuchen Sie den Bereich um den
Vakuumschuh auf Staub- und Schmutzteile und
beseitigen Sie sie.
6. Vergewissern Sie sich, das die Düsen das
ganze Sprühmuster erzielen.
7. Entfernen Sie Staubteile und
Schmutzrückstände von Bürste und Gehäuse.
HINWEIS: Ausbauen der Bürste
A. Wenn die Bürste ausgebaut werden soll, halten
Sie sie fest und ziehen Sie sie vom
entgegengesetzten Ende des Antriebsriemens
ab (rechte Seite des Bedieners). Entfernen Sie
das andere Ende vom Bürstenantrieb.
B. Richten Sie beim Einbauen der Bürste die
Schlitze in der Bürstenmitte auf den Stift im
Antrieb an der Seite des Antriebsriemens (linke
Seite des Bedieners) aus und drücken Sie die
Bürste auf den Antrieb. Rasten Sie dann das
Lagerende (entgegengesetztes Ende) der
Bürste in den Sicherungsring ein.
8. Untersuchen Sie den Kühlluftfilter (am Rahmen
hinter dem linken Rad) auf Staub- und
Schmutzteile.
9. Prüfen Sie die Schwimmerkugel und den
Sperrfilter und nehmen Sie entsprechende
Reinigungen vor.
HINWEIS: Stellen Sie die Maschine immer mit der
Bürste in Ruheposition ab.

WARTUNG
ADMIRAL 86038270 05/22/07 16GER
!
WARNUNG
DIE FOLGENDEN REPARATUREN SIND
AUSSCHLIESSLICH VON QUALIFIZIERTEM
WARTUNGSPERSONAL DURCHZUFÜHREN.
ERSETZEN DES VAKUUMMOTORS
1. Stellen Sie alle Schalter auf AUS und trennen Sie
das Stromkabel von der Netzstromversorgung.
2. Entfernen Sie den Rückführtank.
3. Entfernen Sie die beiden (2) Schrauben, mit
denen der Lösungsmitteltank am Rahmen
befestigt ist, und neigen Sie den Tank zurück, um
die Innenseite des Rahmens freizulegen.
4. Identifizieren Sie die Vakuummotordrähte und
trennen Sie diese am Verbinder. Schließen Sie
den Lösungsmitteltank.
5. Entfernen Sie die sechs (6) Schrauben, mit denen
die Vakuummotorabdeckung (Prod.-Nr. 86003080
– PRV NO. 27809) am Lösungsmitteltank
befestigt ist.
6. Entfernen Sie den Vakuummotor.
7. Zur Installation des Vakuummotors kehren Sie
dieses Verfahren um.
Prüfen Sie die Länge der Kohlebürsten in regelmäßigen
A
bständen. Ersetzen Sie beide Kohlebürsten, wenn sie eine
von ihnen weniger als 3/8Zoll lang ist.
WARNUNG:Der grüne
Erdungsdraht muss
angeschlossen werden,
um einen sicheren Betrieb
zu gewährleisten.
Siehe
V
e
r
d
r
a
h
tu
n
gssc
h
aub
il
d
Wichtig:
Je kürzer die
Borsten, desto
starker werden
diese Bürsten
aufgrund der
stärkeren Hitze
ab
g
enutzt.
Ist der Kommutator der Einheit nicht konzentrisch oder
weist er starke Grübchen oder Rillen auf, muss der Motor
ersetzt oder zur Wiederherstellung der Vakuumleistung an
ein zu
g
elassenes Wartun
g
szentrum
g
esandt werden.
3/8
Hinweis: Beim Ersetzen der Vakuummotor-Kohlebürsten
lösen Sie den Verdrahtungsanschluss, BEVOR Sie die
Schrauben an der Halterun
g
entfernen.
Verdrahtungsanschluss
Verdrahtungsanschluss
Endstück
V
akuummoto
r
-KohlenstoffbürstenErsetzen der
Kohlebürsten des Vakuummotors (Ametek)
Hinweis:
Platzieren
Sie
Sperrteil in
Rille
Kohlebürsten
Endstück
Vakuummotor-KohlenstoffbürstenErsetzen der
Kohlebürsten des Vakuummotors (Windsor)
Endstück
Kohlebürsten
Ist der Kommutator der Einheit nicht konzentrisch oder
weist er starke Grübchen oder Rillen auf, muss der
Motor ersetzt oder zur Wiederherstellung der
Vakuumleistung an ein zugelassenes Wartungszentrum
gesandt werden.
Wichtig:
Je kürzer die Borsten, desto starker werden diese Bürsten
aufgrund der stärkeren Hitze abgenutzt.
Prüfen Sie die Länge der Kohlebürsten in regelmäßigen
Abständen. Ersetzen Sie beide Kohlebürsten, wenn sie
eine von ihnen weniger als 3/8Zoll (9.5mm) lang ist.
3
8[9.5mm]

WARTUNG
ADMIRAL 86038270 05/22/07
17GER
!
WARNUNG
ERSETZEN DER LÖSUNGSMITTELPUMPE
1. Stellen Sie alle Schalter auf AUS und trennen
Sie das Stromkabel von der
Netzstromversorgung.
2. Entfernen Sie den Rückführtank.
3. Entfernen Sie die beiden (2) Schrauben, mit
denen der Lösungsmitteltank am Rahmen
befestigt ist, und neigen Sie den Tank zurück,
um die Innenseite des Rahmens freizulegen.
4. Entfernen Sie die Lösungsmittelschläuche von
den Anschlussstücken in der Pumpe.
5. Entfernen Sie die beiden (2) Schrauben, mit
denen die Pumpe am Rahmen befestigt ist.
6. Zur Installation der Pumpe kehren Sie dieses
Verfahren um.
DIE FOLGENDEN REPARATUREN SIND AUSSCHLIESSLICH VON
QUALIFIZIERTEM WARTUNGSPERSONAL DURCHZUFÜHREN.
ERSETZEN DES RIEMENS
1. Stellen Sie alle Schalter auf AUS und trennen
Sie das Stromkabel von der
Netzstromversorgung.
2. Entfernen Sie den Lösungsmitteltank und die
Bürste.
3. Entfernen Sie die beiden (2) Schrauben, mit
denen der Lösungsmitteltank am Rahmen
befestigt ist, und neigen Sie den Tank zurück,
um die Innenseite des Rahmens freizulegen.
4. Lösen Sie die vier (4) Schrauben, mit denen der
Bürstmotor festgestellt ist, und schieben Sie den
Motor nach vorne, um die Riemenspannung zu
verringern.
5. Entfernen Sie die beiden (2) Schrauben, mit
denen die Vakuumschuhverbindungen (Prod.-
Nr. 86227350 – PRV NO. 05016) am
Bürstengehäuse befestigt sind.
6. Entfernen Sie die drei (3) Schrauben, mit denen
die Seitenplatte (Prod.-Nr.86247650 – PRV NO.
62759) am Bürstengehäuse befestigt ist, um den
Riemen zu entfernen. HINWEIS: Alle zum
Bürstenantrieb gehörigen Komponenten werden
zusammen mit der Seitenplatte entfernt.
7. Zur Installation des Riemen kehren Sie dieses
Verfahren um.
86227350
PRV NO. 05016
86249420
PRV NO. 62759
Druckschalter
86161980
PRV NO. 42-809332 Ventil Bausatz
86258830
PRV NO. 84161
Membran
86003400
PRV NO. 29206
Pumpenersatzteile für Shurflo 100 psi (86026400 – PRV NO. 65254)
Pumpe Kopf
86251040
PRV N
O
.
65
1
8
7
Motor
86247370 - PRV NO. 53246
Membran
86235120 – PRV NO. 29219
Pumpe Kopf
86251090
PRV NO. 65204
Ventileinheit
86258860 – PRV NO. 84166
Pumpenersatzteile für Flojet 230V 100 PSI (86004770 – PRV NO. 47477)

TECHNISCHE DATEN
ADMIRAL 86038270 05/22/07 18GE
R
LEISTUNGSART
ELEKTRISCH: 230-240 V, 7 A, 50 HZ
ELEKTRO-VAKUUMMOTOR: (1) – 3-phasig, 1 PS,
2,80 Kubikmeter/Min. Wasserhub –297cm
BÜRSTE: (1) 38,1 cm
LÖSUNGSMITTELPUMPE: 100 PSI,
Membranpumpe, interner Bypass
LÖSUNGSMITTELKAPAZITÄT: 30,3 l
KAPAZITÄT DES RÜCKFÜHRTANKS: 30,3 l
BÜRSTENGESCHWINDIGKEIT: 1000 UpM
ALLGEMEINE ABMESSUNGEN / GEWICHT:
Vakuumschuh: 43,18 cm Gussaluminium mit
federbelastetem Abwärtsdruck
RÄDER: (2) Räder mit 25 cm Durchmesser mal
2,5cm
GEWICHT: 42 kg
LÄNGE: 89 cm
HÖHE: 107 cm
BREITE: 47 cm
LÖSUNGSMITTELSPRÜHUNG: 2 Schnellwechsel-
Düsen
STROMKABEL: 12,7 m (1 mm)
47cm
89cm
42”
(107cm)

FRAME ASSEMBLY
ADMIRAL 86038270 05/22/07
19
2
16
27
29
20
8
5
22
11
10
15
7
13 14
24
25
4
(SEE PG. 29)
3
26
34
21
18
19
A
12 33
9
6
B
30
31
(SEE PG. 27)
C
