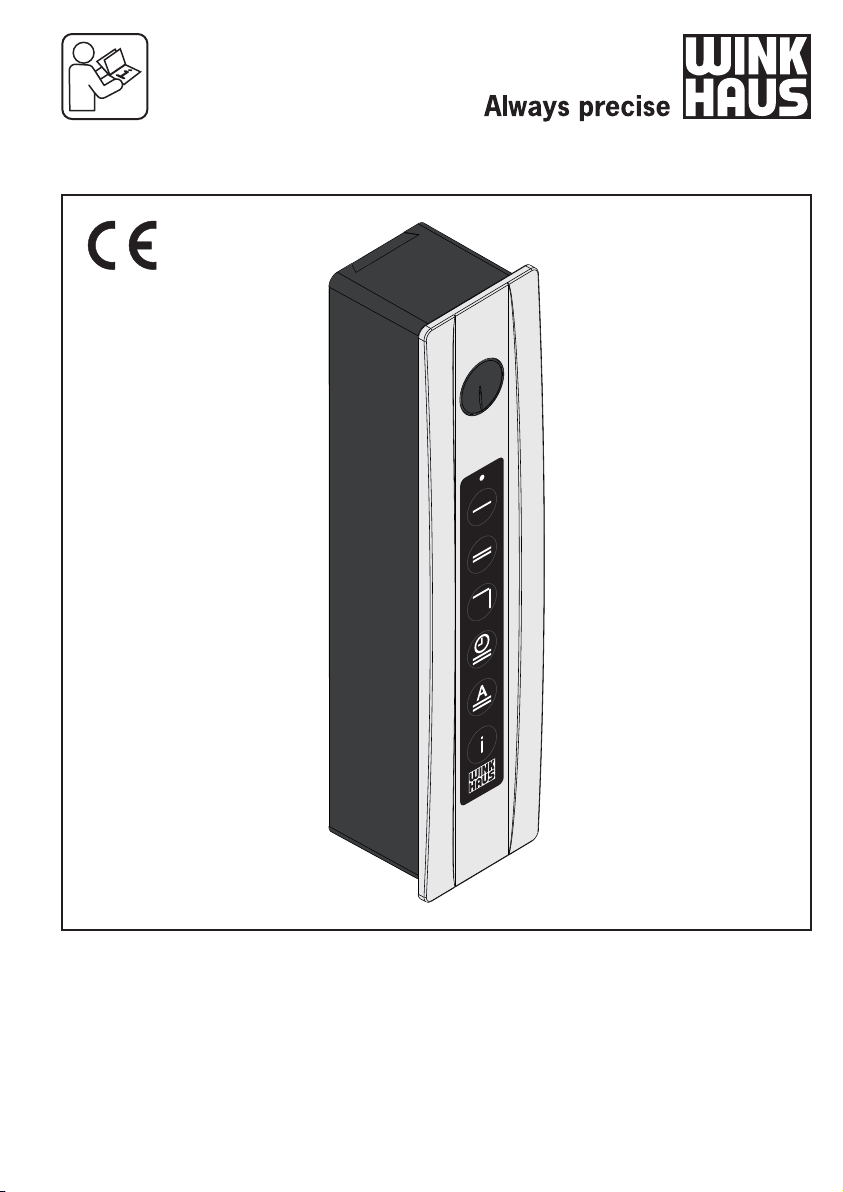

Wink haus Hf.md.padm.01. User manual

HF.MD.PADM.01.

99.827.26 1.0/09/16

de Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2

en Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 16

6 mm

Natürliche Lüftung mit dem HF.MD.PADM.01.

Kontrollierte natürliche Lüftung mit dem

Antrieb HF.MD.PADM.01. und dem activPilot

Comfort PADM Beschlag von Winkhaus

• Automatisiertes, nutzerunabhängiges und

energieeffizientes Lüften nach DIN 1946-6

• Reduzierung von Lüftungswärmeverlusten und

somit Einsparung von Heizkosten

• Regulierung der Raumlufthygiene und effektive

Schimmelpilzprävention

• Lüftung ohne Sicherheitsverlust bis Widerstands-

klasse RC2 möglich

• Eine echte Alternative zu Lüftungsanlagen

Bei nur 6 mm Parallelabstellung und

geringen Druckdifferenzen sind

ausreichende Luftwechselraten zur

Anhebung der Raumlufthygiene gegeben.

Ein ausgeprägtes Bedürfnis nach frischer Luft,

behaglichen Temperaturen und exzellenter

Raumlufthygiene ist ein wesentliches Kriterium zur

Erhöhung des Wohlfühlfaktors in den eigenen vier

Wänden. Wie aber lüftet man richtig?

Entweder wir lüften zu viel und verschwenden dabei

Heizenergie oder wir lüften zu wenig und fühlen uns

dadurch müde und abgespannt.

Durch eine kontrollierte, voll automatisierte Lüftung

mit dem Beschlagsantrieb in Verbindung mit dem

activPilot Comfort PADM lassen sich eine

ausreichende Durchlüftung und niedriger Heiz-

wärmebedarf optimal miteinander verbinden! Ob im

Bad, in der Küche oder im Schlafbereich – die

verbrauchte Luft wird stets ausgetauscht und damit

Geruchs- und Schadstoffe dauerhaft entfernt!

Schimmelpilzen und schlechter Raumlufthygiene

gehen damit garantiert die Luft aus.

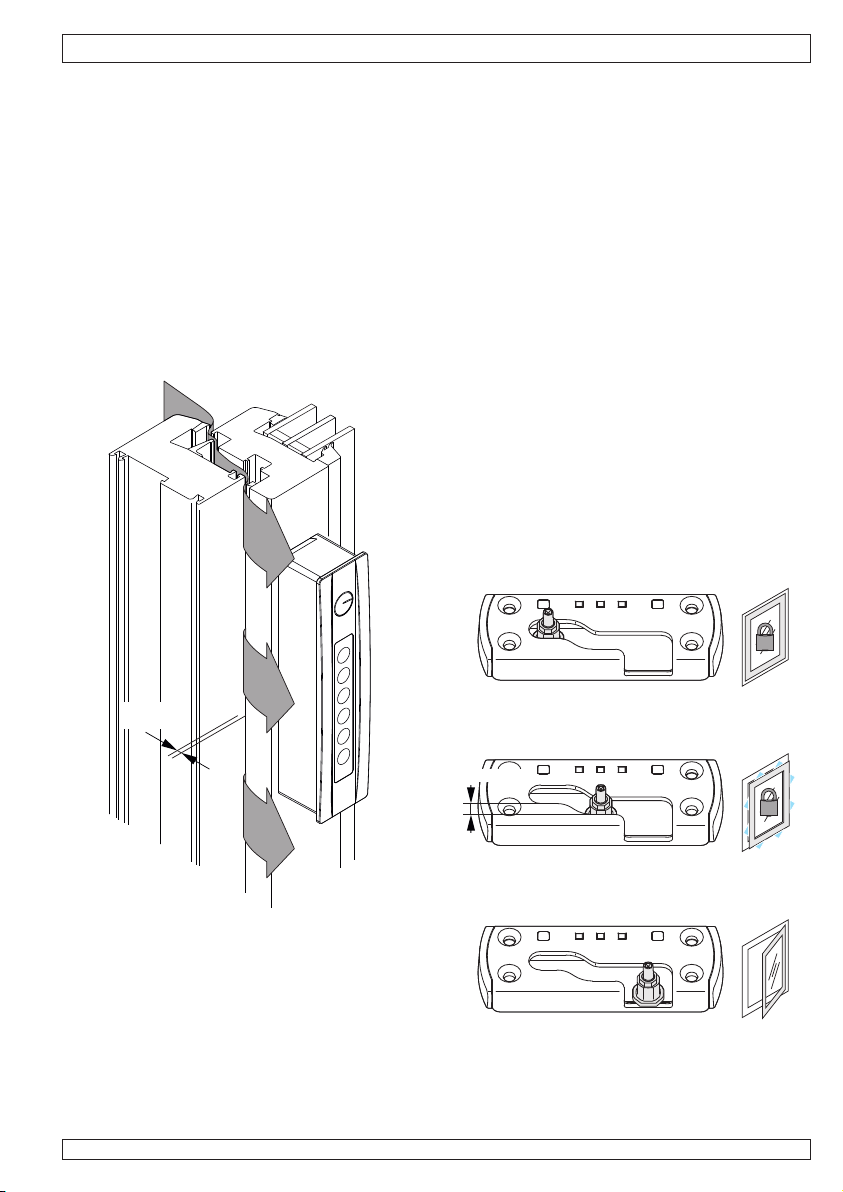

ca. 6 mm

Fenster

geschlossen und verriegelt

Fenster ca. 6 mm

parallel abgestellt und verriegelt

Fenster

drehoffen

2/32 3/32

Deutsch Deutsch

HF.MD.PADM.01. HF.MD.PADM.01.

99.827.26 1.0/09/1699.827.26 1.0/09/16

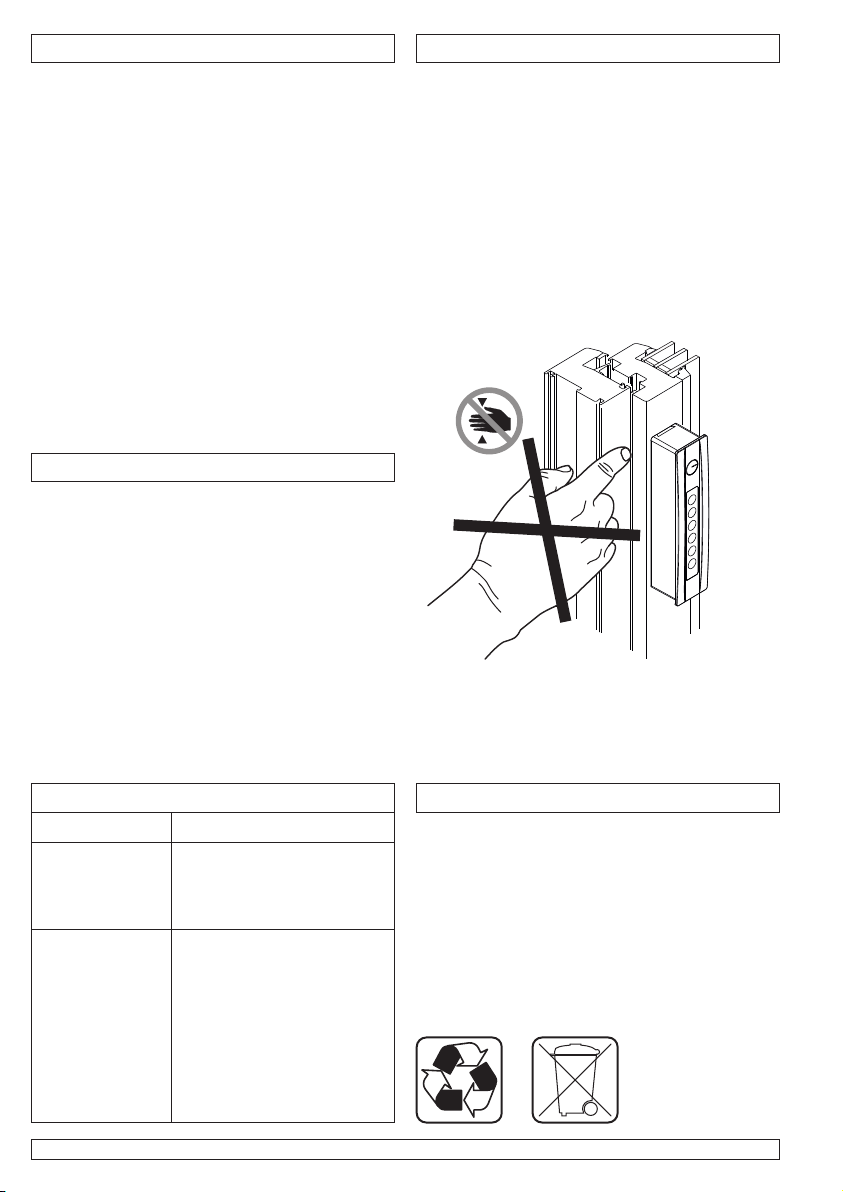

Sicherheitshinweise

Betriebsspannung 24 VDC!

Nicht am Stromnetz direkt anschließen!

- Anschluss darf nur durch eine autorisierte

Elektrofachkraft erfolgen

- Quetschgefahr im handzugänglichen Bereich

- Personen aus dem Fahrbereich des Antriebes

fernhalten

- Kinder von der Steuerung fernhalten

- Nur in trockenen Räumen verwenden

- Nur für die Innenmontage geeignet.

- Nur unveränderte Winkhaus Originalteile

verwenden

Beiliegenden roten Sicherheitszettel beachten!

- Antrieb zum Betätigen des acticPilot Comfort

PADM Parallelabstell-/Drehbeschlags von

Winkhaus

- Der Antrieb wird an Stelle des Fenstergriffes

montiert

- Einbruch- und Witterungsschutz bleibt erhalten

- Betriebsspannung 24 VDC

- einsetzbar für täglichen Lüftungsbetrieb

- Verriegelungsrichtung am Antrieb einstellbar

- Nur für die Innenmontage geeignet

Bestimmungsgemäße Verwendung

Inhalt

Typ HF.MD.PADM.01.

Versorgung 24 VDC ± 15 %

Restwelligkeit < 10 %

Nennstrom 1 A

Standbystrom max. 50 mA

Drehmoment 10 Nm

Drehwinkel 90° bzw. 180°

Laufzeit ca. 8 Sec. / 180°

Lebensdauer > 40.000 Zyklen

Einschaltdauer 30 % (Spielzeit 10 Min.)

Gehäuse Zinkdruckguss, ABS, PC

Schutzart IP 40

Temp. Bereich -5°C ... +60°C

Anschluss 6-poliger Schraubklemm-

stecker

Technische Daten

Elektrogeräte, Zubehör, Batterien und Verpack-

ungen sollen einer umweltgerechten Wieder-

verwertung zugeführt werden.

Werfen Sie Elektrogeräte und Batterien nicht in

den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie

2012/19/EU über Elektro- und Elektronik-Altgeräte

und ihrer Umsetzung in nationales Recht müssen

nicht mehr gebrauchsfähige Elektrogeräte getrennt

gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

Entsorgung

Bestimmungsgemäße Verwendung .......................2

Sicherheitshinweise ...............................................2

Technische Daten...................................................2

Entsorgung.............................................................2

Natürliche Lüftung mit dem HF.MD.PADM.01..........3

Lieferumfang ..........................................................4

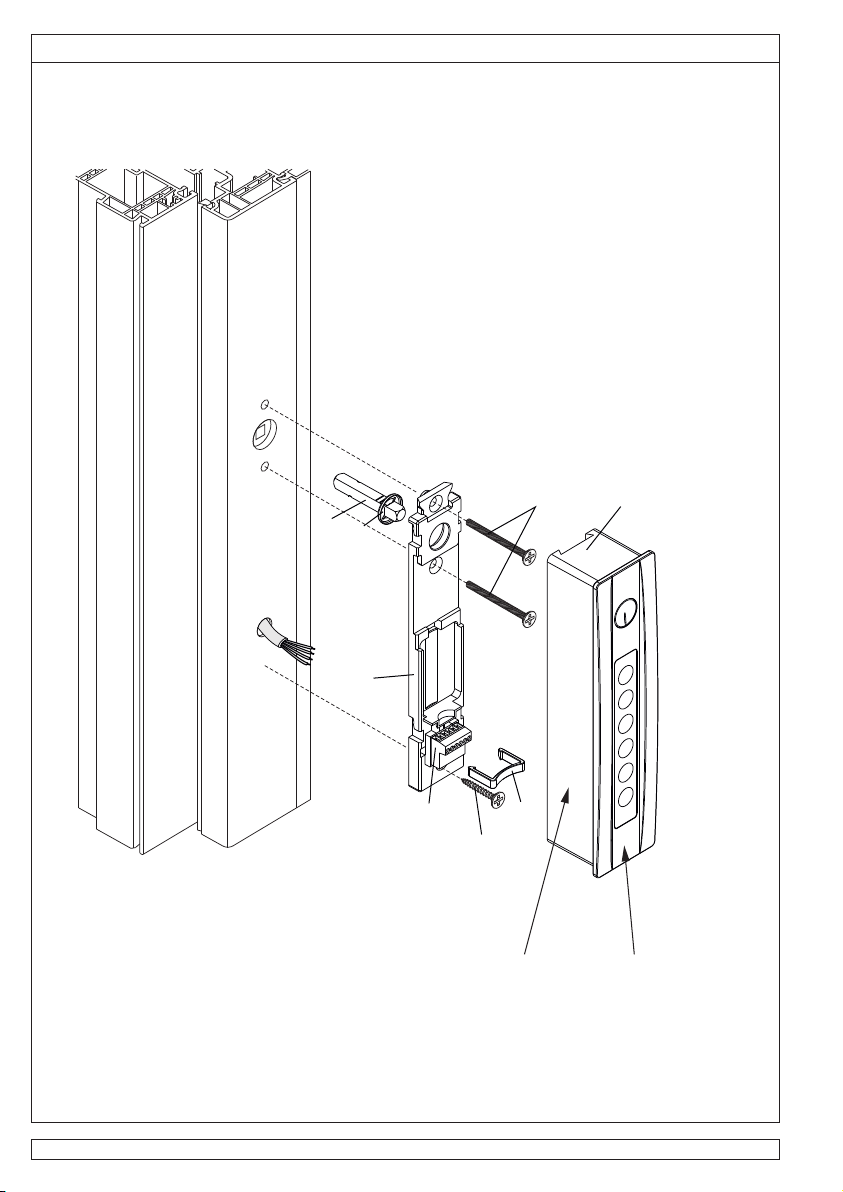

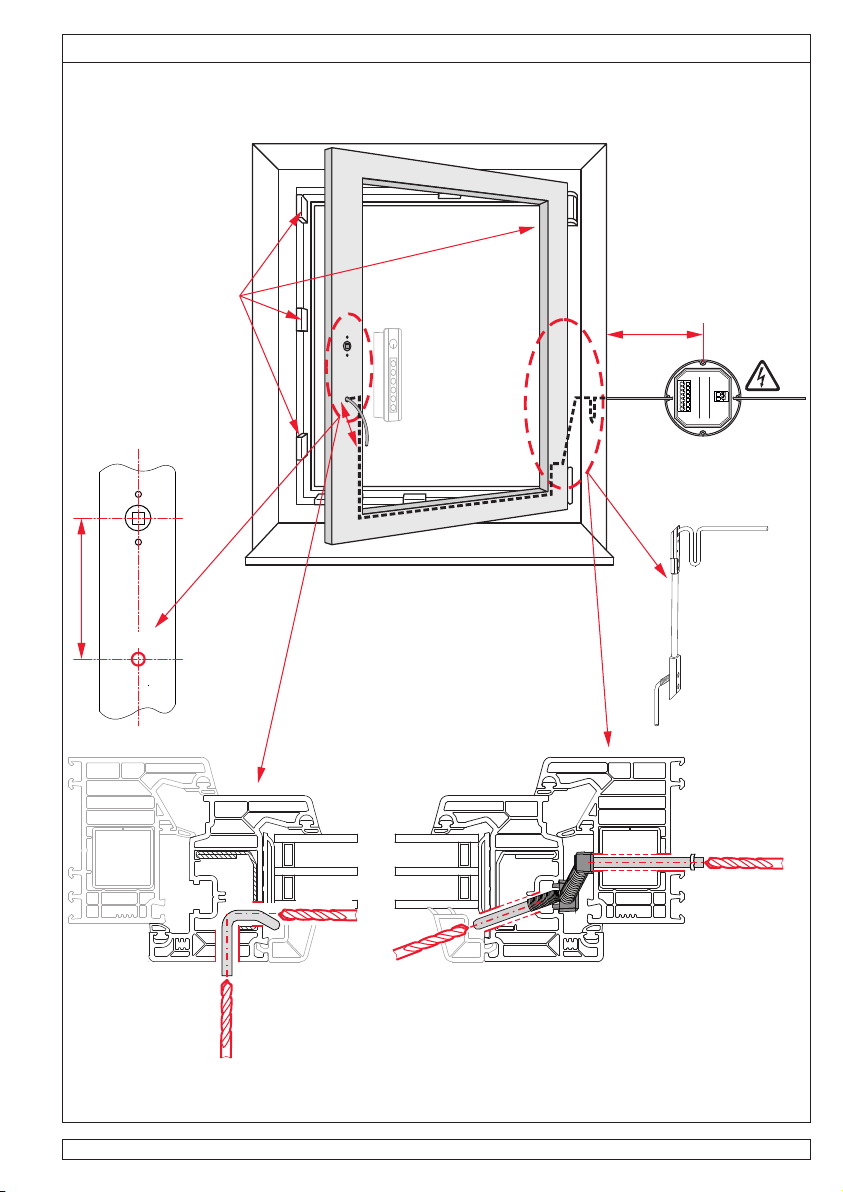

Gesamtübersicht....................................................5

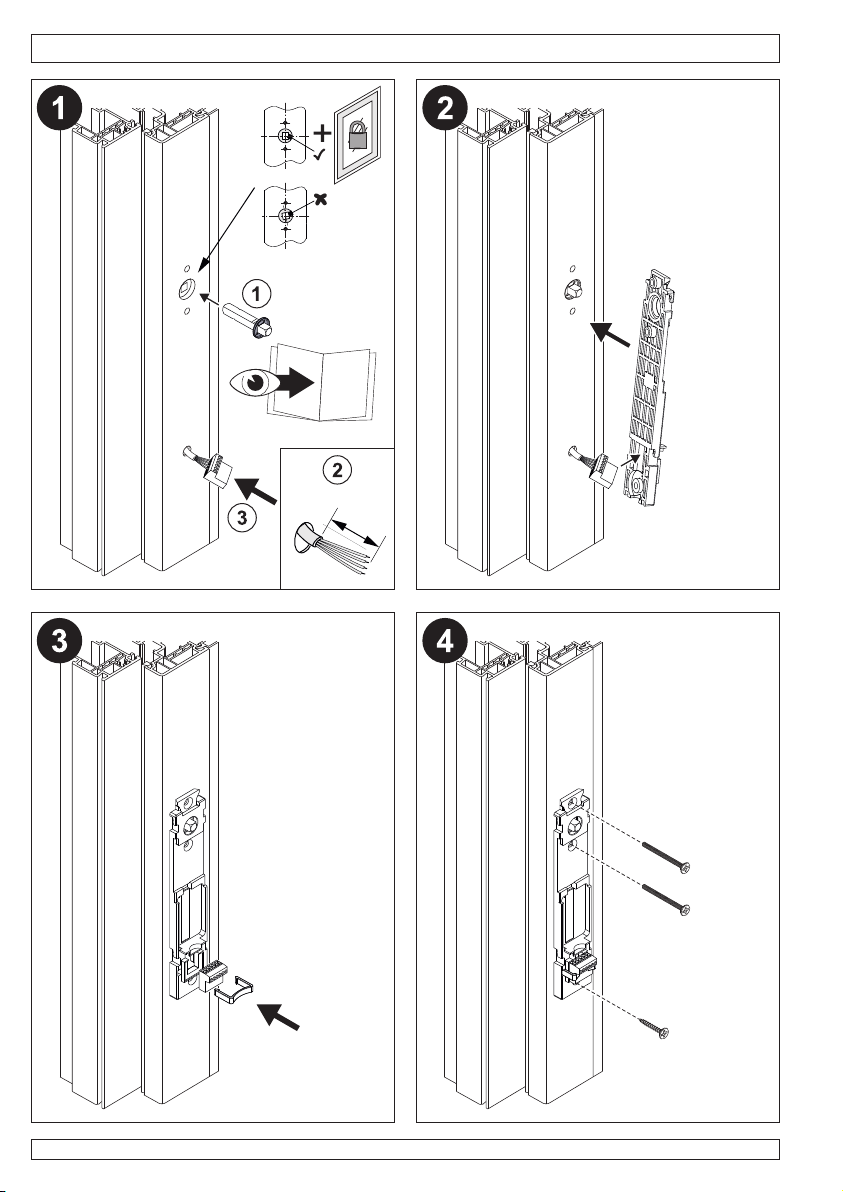

Montage.............................................................6 - 7

Netzteil HF.PS.SNT1.U.24V.1A ..............................8

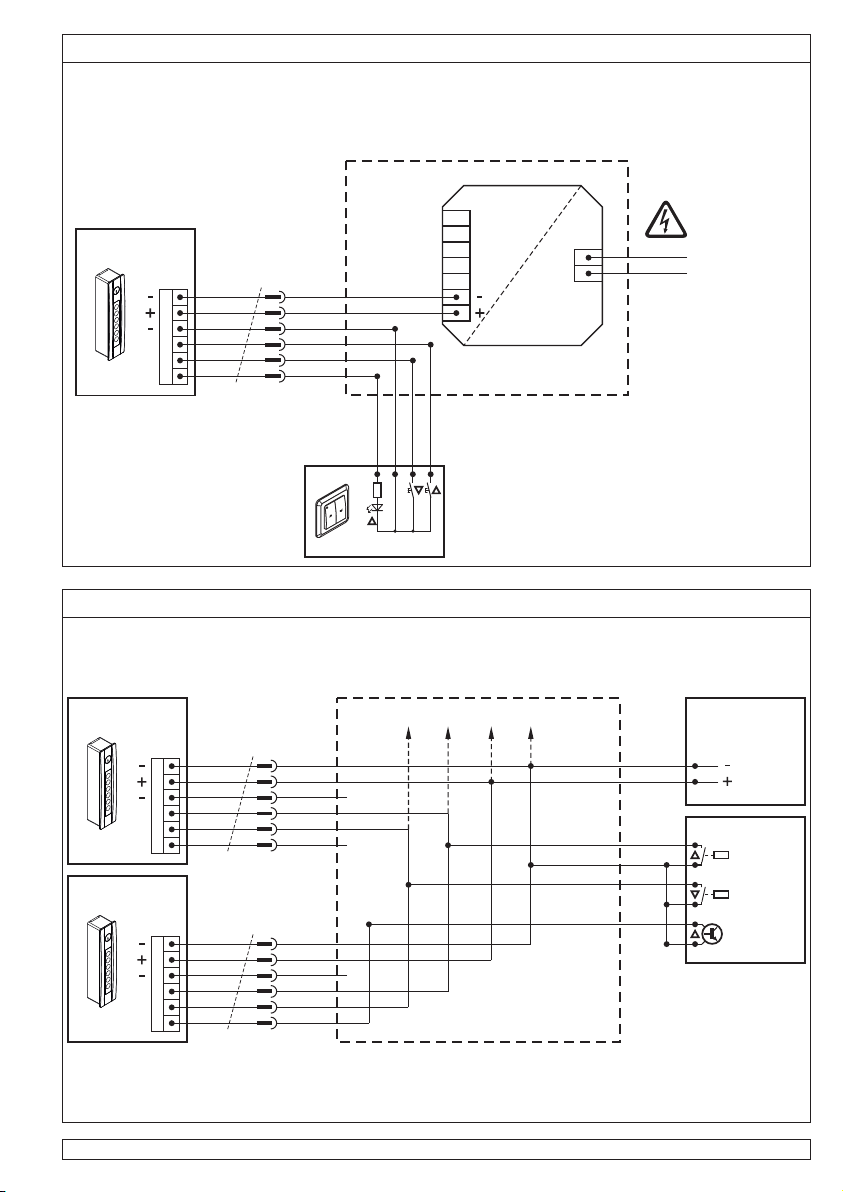

Anschluss ..........................................................8 - 9

Bedienelemente ...................................................10

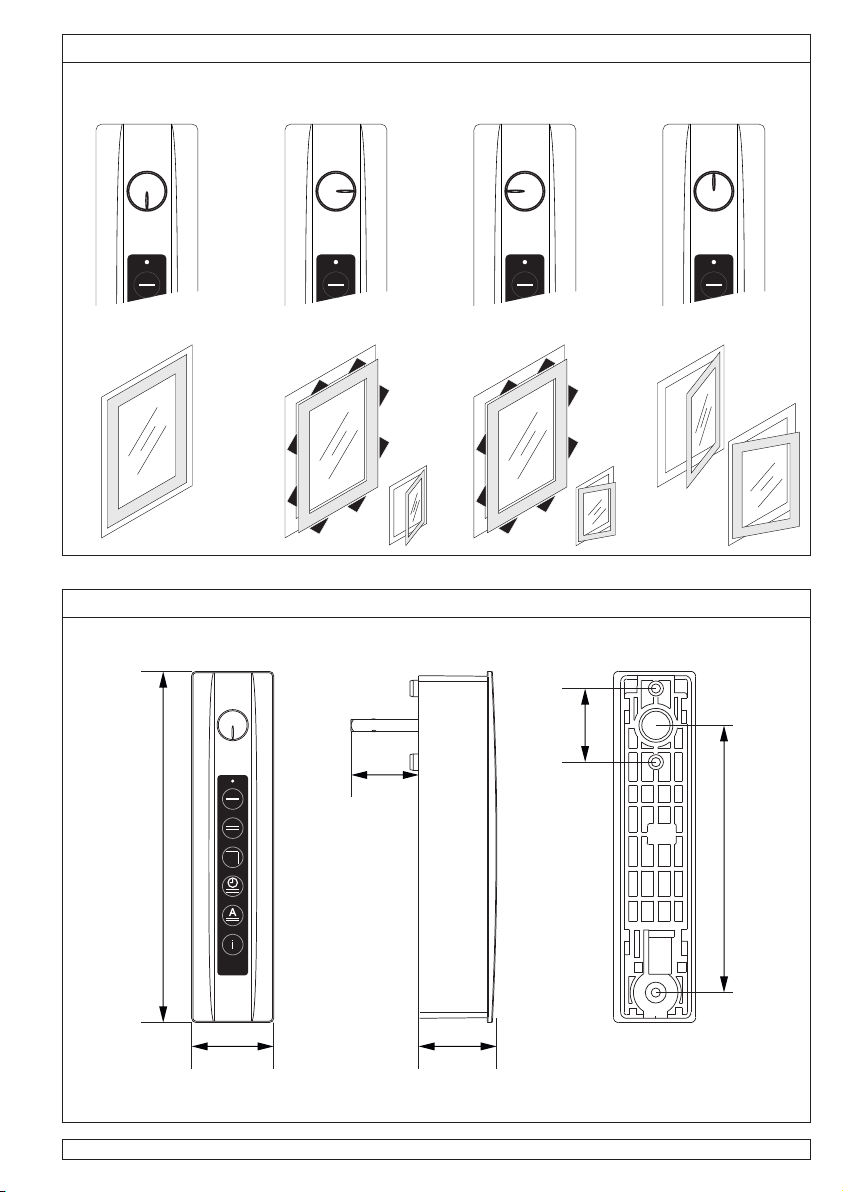

Stellungsanzeige..................................................11

Abmessungen ......................................................11

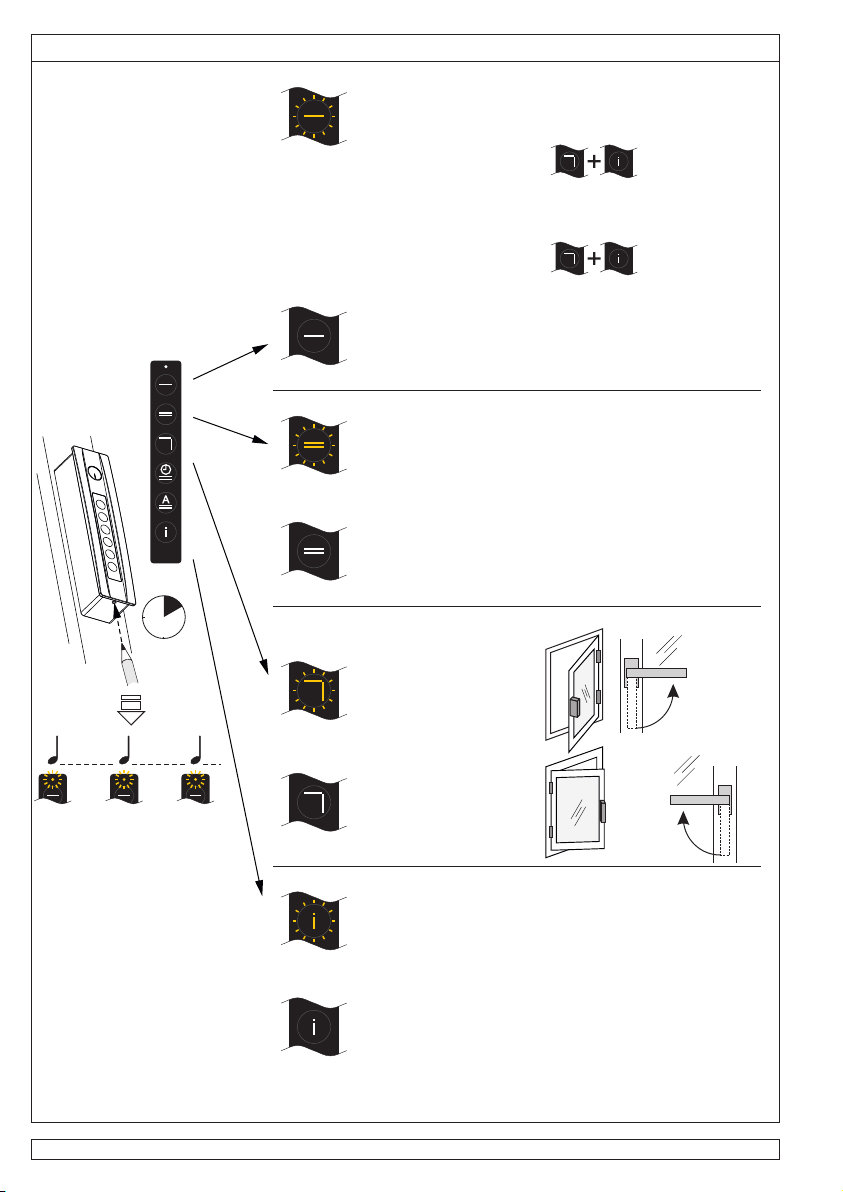

Grundeinstellungen..............................................12

EnOcean Taster anlernen .....................................13

Bedienung mit EnOcean Taster.............................14

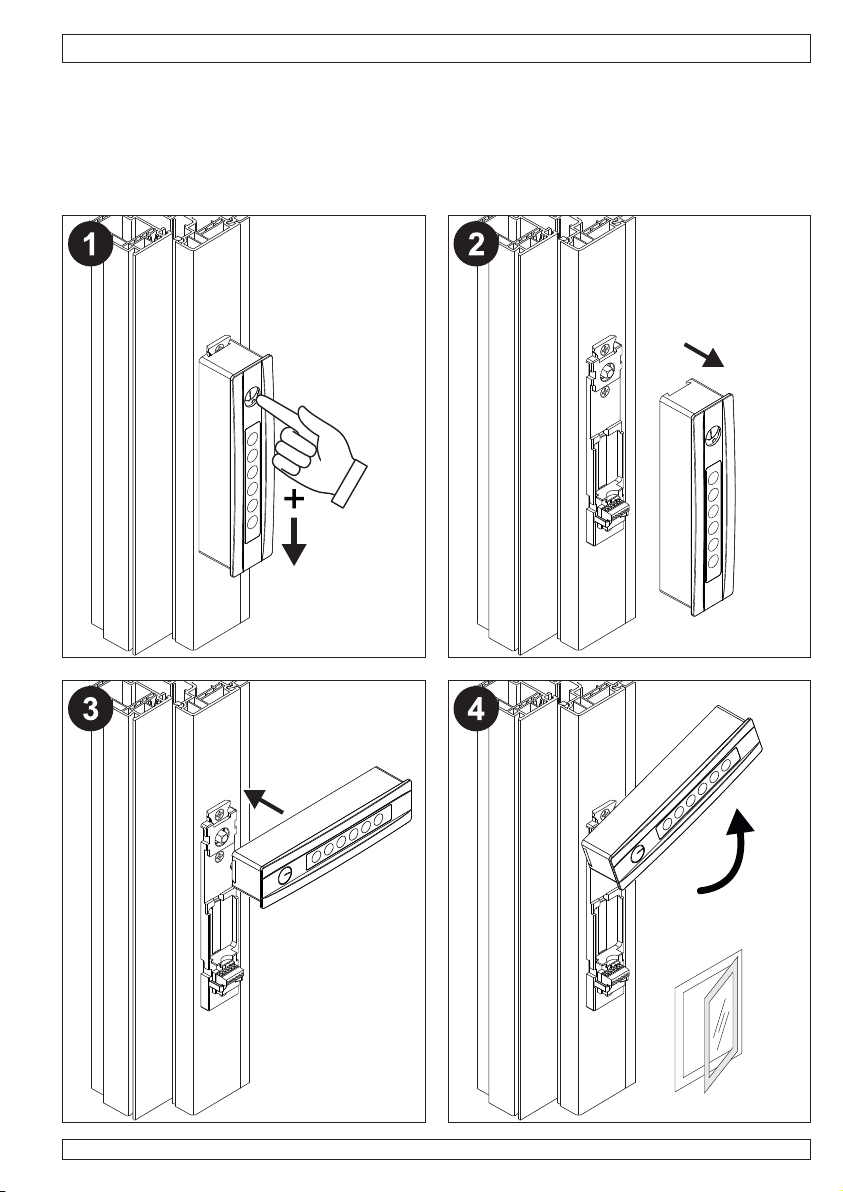

Manuelle Notbedienung .......................................15
