Wisi OK 79T User manual

Betriebsanleitung
WISI COMPACT HEADEND
OK 79T Digital Terrestrische Kanalaufbereitung "Free-To-Air"
Empfang eines DVB-T-Signales und
Aufbereitung in einen analogen TV- Kanal
Eingangs- Ausgangsfrequenz
49-862 MHz / 45-862 MHz
Demultiplex und Decodierung von MPEG-2
Signalen
Einfügen von Teletext-, VPS-, WSS-Daten
EN 301775
Decoder-Buchse
Menüeinstellung mit Handset OK 41 / OK 41A
Eingang
Frequenzbereich 49 - 862 MHz
Frequenzabstimmschritte 500 kHz
Pegel 24 - 89 dBµV
QAM 64 7/8 40 dBµV
QPSK 24 dBµV
OFDM-Spektrum (autom) 2k und 8k
Modulationsart QPSK, 16, 64 QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4 (autom)
Fehlerschutz 1/2, 2/3, 3/4, 5/6, 7/8 (autom.)
Kanalbreite 6, 7, 8 MHz
Video Decoder ISO 13818-2
MPEG 2 (MP@ML)
Video Format 4:3 / 16:9
Video Norm (umschaltbar) PAL / SECAM / NTSC-M
Videopegel 1 Vpp / 75 Ω
Audio Decoder ISO 13818-3
MPEG (L1/L2)
Audio-Format Mono / Stereo / 2-Ton
Audio-Format Umschaltung Manuell / Auto
wenn vom Programmanbieter unterstützt wird
Ausgang
Frequenzbereich 45 – 862 MHz
Frequenzabstimmschritte 250 kHz
Pegel 88 - 98 dBµV
TV-Normen B/G, D/K, I, L, M
S/N Video (CCIR-rec.567-1) typ.56 dB, min.53 dB
Klirrfaktor typ.1%, max. 2%
Allgemeine Daten
HF-Ein-/Ausgänge F / 75 Ω
Betriebsspannung 12 VDC / 480 mA
5 VDC / 600 mA
30 VDC / 5 mA
Leistungsaufnahme < 8,8 W
Abmessungen 45 x 250 x 175mm
Betriebstemperaturbereich 0°C ... +55°C
Lagertemperaturbereich -25°C ... +75°C
Max. Luftfeuchte, nicht kondens. 95 %
EMV EN 50083-2
Technische Daten
044 497
Technische Änderungen vorbehalten
Technical modifications reserved
WILHELM SIHN JR. GmbH & Co. KG
Empfangs- und Verteiltechnik
Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Öschelbronn
Tel . 07233 / 66-292, Fax. 66-320, http://www.wisi.de
1 Audio L Eingang
2 Audio L Ausgang
3 Audio R Eingang
4 Video-Ausgang
5 Audio R Ausgang
6 Masse
7 Video-Eingang
8n.c.
(1)
(A)
F
IEC

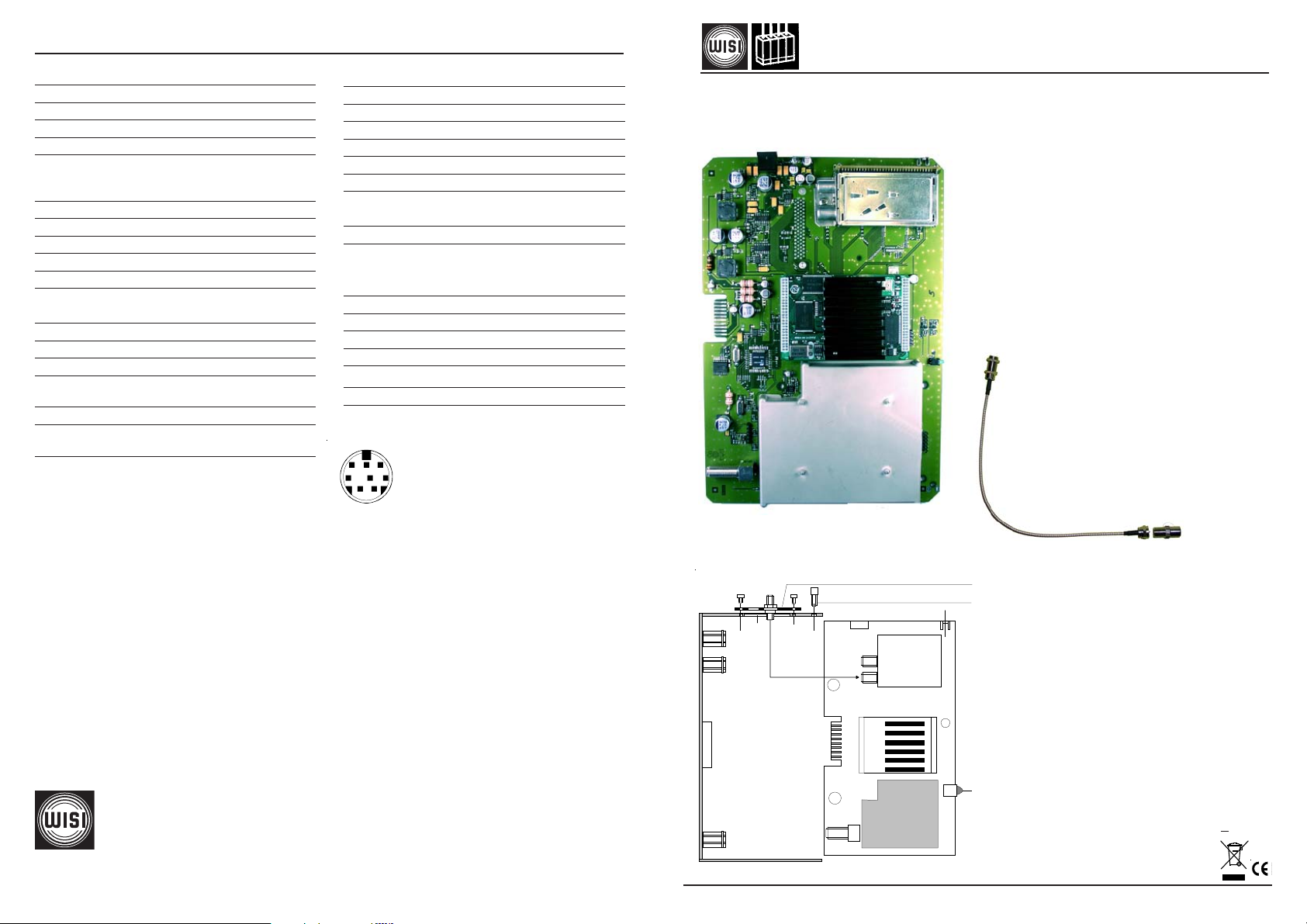

Gehäuse (1) ausbrechen. Mitgelieferte Blende und Kabel (A)
einschrauben.
Netzstecker ziehen. Kabel (A) aufstecken
blinkt: Normalbetrieb
leuchtet: Modul wird gerade mit OK 41A eingestellt.
Modul anschrauben
09/05
F
IEC
(A)
Hinweis: OK 40A bitte auf Software-Stand
>2.20 updaten!
12
35
86
74
... a link to the future

Bedienschritt Display Einstellungen
Eingangsfrequenz In-Frq 848 MHz Cursor mit L/R-Taste auf Dezimalstelle
(49-862 MHz) schieben und IN 500-kHz Schritten mit UP/
DOWN-Tasten einstellen.
Offset In-Shift 0, 125kHz Frequenzoffset einstellen.
-125 kHz
Kanalbandbreite In-BW 6, 7, 8 MHz Kanalbandbreite einstellen
Bit Error Rate BER <1.0 e-4 Die BER ist ein Mass für die Übertragungs-
wird angezeigt, fehler und damit für die Signalqualität.
nicht einstellbar <1.0 e-9 = sehr geringe Fehler
BER muß besser sein als 1.0 e-4
Signal? = kein Signal
Programmauswahl Program Das Erste Zeigt den Inhalt des Programmpaketes an,
das Sie über die Eingangsfrequenz ausge-
wählt haben. Aus diesem Paket können Sie
ein Programm wählen. Parameter wie Vi-
deo-PID, PCR-PID, Audio-PID und Teletext
werden automatisch übernommen.
Service-Identifier SID 0...65535 Service-Identifier Status wird angezeigt.
(Nicht einstellbar)
Sprachauswahl 2) Language deu Einige Programme werden mehrsprachig
ita ausgestrahlt. Wählen Sie Ihre Sprache.
Untertitel2) (aus Tabelle) SubTit 1 eng Untertitel 1 werden angezeigt (bevorzugt).
(werden nur angezeigt, wenn SubTit 2 Untertitel 2 werden ersatzweise für Unter-
sie gesendet werden und aus titel 1 angezeigt.
der Tabelle gewählt wurden). off Untertitel ausgeschaltet.
Bedienung
Mit OK 41 Handset (siehe Anleitung "OK 40 SATkompakt II" 041 678) oder www.wisi.de
- Service
- Technische Infos
Teletext-Seite Subpage 001...999 Gewählte Teletextseite wird angezeigt.
0Ausgeschaltet
Ausgangsfrequenz Out-Freq 471,25 MHz In 250-kHz-Schritten einstellen.
(45...862 MHz)
Dämpfung Out-Attn 0...10 dB Dämpfen des Ausgangssignals.
Decoder Decoder Off Werkseitig eingestellt
Nicam3) Einfügen eines Nicam-Signals. 2TT aus.
Mono 2.TonTräger (2TT) aus
Stereo Betribsartenkennung Stereo
Dual Betriebsartenkennung Dual
Bei Mono, Stereo und Dual — Einfügen
externer AV-Signale.
Videonorm VidNorm PAL Einstellen der Farbnorm PAL, SECAM, NTSC-M
Bildformat Pic-Type 4:3 16:9 Sendungen: Anzeige im Letterboxformat.
16:9 4:3 Sendungen: keine Wirkung
16:9 Sendungen: Anzeige im Vollbildmodus
für 16:9 Fernsehgeräte.
TV-Norm TV-Norm B/G, D/K, I, L, M, N
Tonträgerabsenkung SC-Ratio 11-18 dB
Audiomode A-Mode Stereo Betriebsartenkennung: Stereo
Dual Betriebsartenkennung: Dual
(2.Tonträger)
Auto/VPS Die Betriebsartenkennung wird entsprechend
den VPS-Daten gesetzt.
Auto/AudioHeade Die Betriebsartenkennung wird ent-
sprechend dem Audioheader gesetzt.
Mono 2. Tonträger ausgeschaltet.
Mono-L Betriebsartenkennung: Dual
Mono-R Betriebsartenkennung: Dual
Audiopegel A-Level +6dB...-9 dB
Testbild Test-Pic off
Color Farbbalkentestbild eingeschaltet.
B/W Schwarzweißbalkentestbild eingeschaltet.
Auto
autom. S/W-Balken einblenden bei Anzeige
"Signal?"
Version Version 1.00 Anzeige der Baugruppenversion.
Aktuelle gesendete Sprachen /Untertitel werden im Display mit present markiert. Grundsätzlich können alle Sprachen/
Untertitel aus der Tabelle eingestellt werden. Bevorzugt werden die unter SubTit1 gewählten Untertitel angezeigt.
eng
ger/deu
fra/fre
est
kor
ara
gre
lit
lat
pol
por
jpn/jap
cze/tr2
hun
rum/rom
dut/net
rus
chi/mdr
nor
ita
spa
swe/sve
den/dan
fin/suo
2)Tabelle Untertitel / Sprache
3) Auf Anfrage!
Nicam = erfordert Zusatzplatine "Factum NC40(IC) "
Legende
-T = unverschlüsseltes Fernsehprogramm
-R = unverschlüsseltes Radioprogramm

Operating instructions
WISI COMPACT HEADEND
OK 79T Digital terrestrial channel converter "Free-To-Air"
Reception of a DVB-T signal and processing into an
analog TV channel
Input- /output frequency
49-862 MHz / 45-862 MHz
Demultiplexing and decoding of MPEG-2 signals
Insertion of Teletext, VPS, WSS data EN 301775
Decoder socket
All settings with OK 41 / OK 41A handset
Input
Frequency range 49 - 862 MHz
Frequency tuning steps 500 kHz
Input impedance 75 Ω
Return loss > 8 dB
Level 24 - 89 dBµV
QAM 64 7/8 40 dBµV
QPSK 24 dBµV
OFDM spectrum (autom.) 2k and 8k
Type of modulation QPSK, 16, 64 QAM
Protection intervall 1/32, 1/16, 1/8, 1/4 (autom.)
FEC inner code 1/2, 2/3, 3/4, 5/6, 7/8 (autom.)
Channel bandwidth 6, 7, 8 MHz
Video decoder ISO 13818-2
MPEG 2 (MP@ML)
Video format 4:3 / 16:9
Video standard (selectable) PAL / SECAM / NTSC-M
Video level 1 Vp-p / 75 Ω
Audio decoder ISO 13818-3
MPEG (L1/L2)
Audio format Mono / Stereo / 2nd sc
Audio format switch over Manuell / Auto
(if provider supports)
Output
Frequency range 45 - 862 MHz
Frequency tuning steps 250 kHz
Level 88 - 98 dBµV
TV standard B/G, D/K, I, L, M
S/N video (CCIR-rec.567-1) typ.56 dB, min.53 dB
Distorsion typ 1%, max. 2%
General specifications
RF inputs and outputs connectors F-type / 75 ohms
Operating voltage 12 VDC / 480 mA
5 VDC / 600 mA
30 VDC / 5 mA
Power consumption < 8,8 W
Dimensions 45 x 250 x 170 mm
Ambient temperature range 0°C up to +55°C
Storage temperature range -25°C up to +75°C
Max. humidity non condens. 95 %
EMV EN 50083-2
Specifications
WILHELM SIHN JR. GmbH & Co. KG
Empfangs- und Verteiltechnik
P.O. BOX 1220, 75219 Niefern-Oeschelbronn, Germany
Phone [phone], Fax - 66 350, http://www.wisi.de
Technische Änderungen vorbehalten
Technical modifications reserved
1 Audio L input
2 Audio L output
3 Audio R input
4 Videooutput
5 Audio R output
6 Ground
7 Video input
8n.c.
Remove mains plug before attaching provided cable (A)
flashes: Operating
lights: Programming mode via OK 41
Break out housing (1). Screw on cover plate and F connector
cable (A).
Tighten module
Mounting
(1)
(A)
F
IEC
F
IEC
(A)
Note: Upgrade OK 40A to software version >2.20!
12
3
5
86
74
... a link to the future

Teletext page Subpage 001...999 Teletext page is enabled.
0off
Output frequency Out-Freq 471,25 MHz Settings in 250 kHz steps
(45-862 MHz)
Attenuation Out-Att 0...10 dB Output signal attenuation.
Decoder Decoder Off Factory settings.
Nicam3) Inserting a Nicam signal. 2nd Sc off.
Mono 2nd sound carrier (2nd Sc) off
Stereo Mode Stereo
Dual Mode Dual
At Mono, Stereo and Dual mode,
insertion of external AV signals
Videonorm VidNorm PAL PAL, SECAM, NTSC-M video norm.
Screen format Pic-Type 4:3 16:9 setting: format is shown as letterbox
16:9 4:3 setting: none action.
16:9 setting: This setting is shown in full
screen format.
TV norm TV-Norm B/G, D/K, I, L, M, N
Sound carrier ratio SC-Ratio 11-18 dB
Audio mode A-Mode Stereo Mode: Stereo
Dual Mode: Dual
Auto/VPS VPS information.
Auto/AudioHeade Header information.
Mono Dual mode: switched off
Mono-L Mode: Dual
Mono-R Mode: Dual
Audio level A-Level +6 dB...-9 dB
Test pattern generator Test-Pic off
Color Color test pattern
B/W b/w test pattern
Auto Poor signal quality, b/w test pattern is
autom. displayed
Version Version 1.00 Displays the device number and the MPEG
decoder version.
Operation
Operation Display Settings
Input frequency In-Freq 848 MHz Move cursor with L/R keys to digit to be
(49-862 MHz) changed in 500 kHz steps and adjusted with
UP/DOWN keys.
Offset In-Offset 0, 125 kHz Set frequency offset
-125 kHz
Channel bandwidth In-BW 6, 7, 8 MHz Set channel bandwidth
Bit Error Rate BER <1.0 e-4 The BER is an indication of the number
is displayed, but of transmission errors and thus of the
cannot be changed signal quality.
<1.0 e-4 = very low numbers of errors
1.0 e-3 = low number of errors
1.0 e-2 = threshold for display:
Signal?
Selection of program Program Das Erste Shows the content of the programme
package. You can select one programme
from this package. The programme parameters
like Video-PID, PCR-PID, Audio-PID and Teletext
are transferred automatically.
Service identifier SID 0...65535 Service identifier information is enabled.
Language 2) Language deu Some programmes are transmitted in
ita several languages. In such cases, you can
select the desired language here.
Subtitle2) (refer to table) SubTit 1 eng Subtitle 1 is displayed (preferred).
(are displayed when trans- SubTit 2 Subtitle 2 is displayed instead of subtitle 1.
mitted and selected
out of table). off Subtitle disabled
Actually transmitted languages/subtitles are marked with present. SubTit1 is preferred displayed.
eng
ger/deu
fra/fre
est
kor
ara
gre
lit
lat
pol
por
jpn/jap
cze/tr2
hun
rum/rom
dut/net
rus
chi/mdr
nor
ita
spa
swe/sve
den/dan
fin/suo
2)Table subtitle / language
With handset OK 41A (refer to manual "OK 40 SATkompakt II" no. 041 678) or www.wisi.de
- Service
- Tecnical details
3) On request
