1. OVERVIEW

[A000131] This Installation and Operating Manual is intended for profes-

sional ﬁtters and product owners. It contains the essential information

to guarantee safe installation and use, as well as the information about

correct care and maintenance of the products. Before beginning in-

stallation, read the entire manual, follow its guidelines, and perform all

activities in the described order. The product and its separate elements

shall be installed in accordance with the manual. Follow the guidelines

for assembly and use to allow for correct assembly and to ensure a long

and reliable use.

[A000120] The Manual applies to several product model variants.

[B000203] The door is also referred to as the “product”.

[B000204] The control device is also referred to as the “drive unit”.

•

[A000132] The product may be installed and adjusted

by a PROFESSIONAL INSTALLER only.

•

[C000445] The electric drive unit or the controller can

only be installed and adjusted by a PROFESSIONAL IN-

STALLER who is competent in automation and mechanical

engineering equipment for residential use and must do the

installation and adjustments in accordance with the current

laws of the country of use.

•

[A000094]The scope of activities a Professional In-

staller and the Owner can perform is described further

in this manual.

•

[A000104] Failure to observe the safety regulations,

regulatory requirements, as well as instructions and

recommendations provided in this Installation and Op-

erating Manual voids all of the Manufacturer’s obligations

and guarantees.

[A000145] When the product is the result of the installation of parts sup-

plied by various manufacturers or suppliers, the installer is considered

to be the manufacturer of the installed product.

[A000152] Making any modiﬁcations or changes to the

product accessories is strictly prohibited.

[A000122] The Manufacturer shall not be liable for any damage

or operating malfunctions caused by use of the product with equip-

ment from other suppliers. Such use also voids the warranty issued

by the Manufacturer.

2. STANDARD TERMS AND DEFINITIONS

Explanation of warning signs used in the Installation and Operat-

ing Manual:

Caution! - this sign indicates that attention is required.

Information - this sign indicates important contents.

Professional ﬁtter - a competent person or unit who oers product in-

stallation services, including their improvement, to third parties.

Owner - a natural or legal person with the legal title authorising them

to dispose of the purchased product, and liable for its operation

and performance.

[B000213] Door operating cycle - a single instance of opening and

closing of the door.

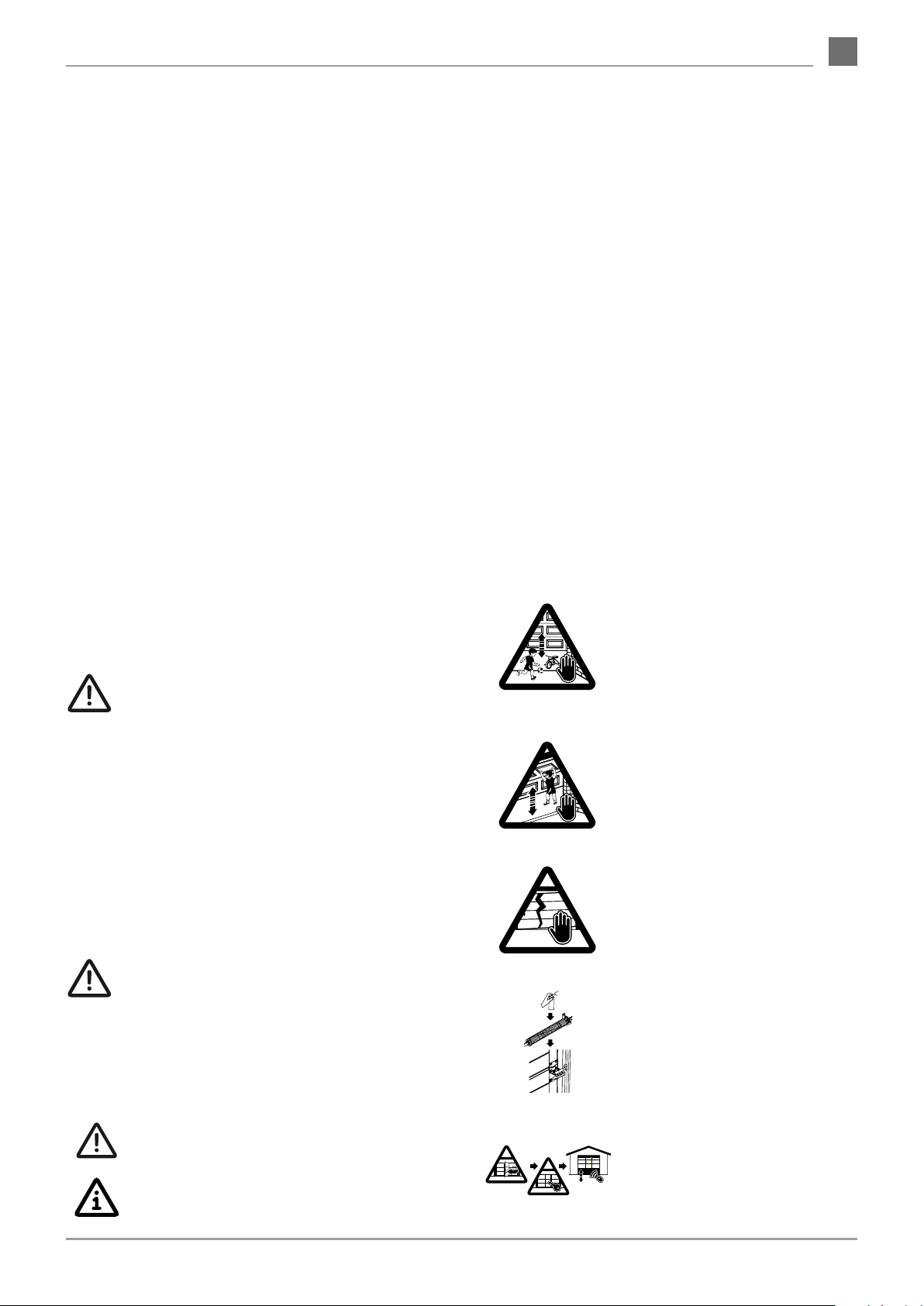

3. DESCRIPTION OF SYMBOLS

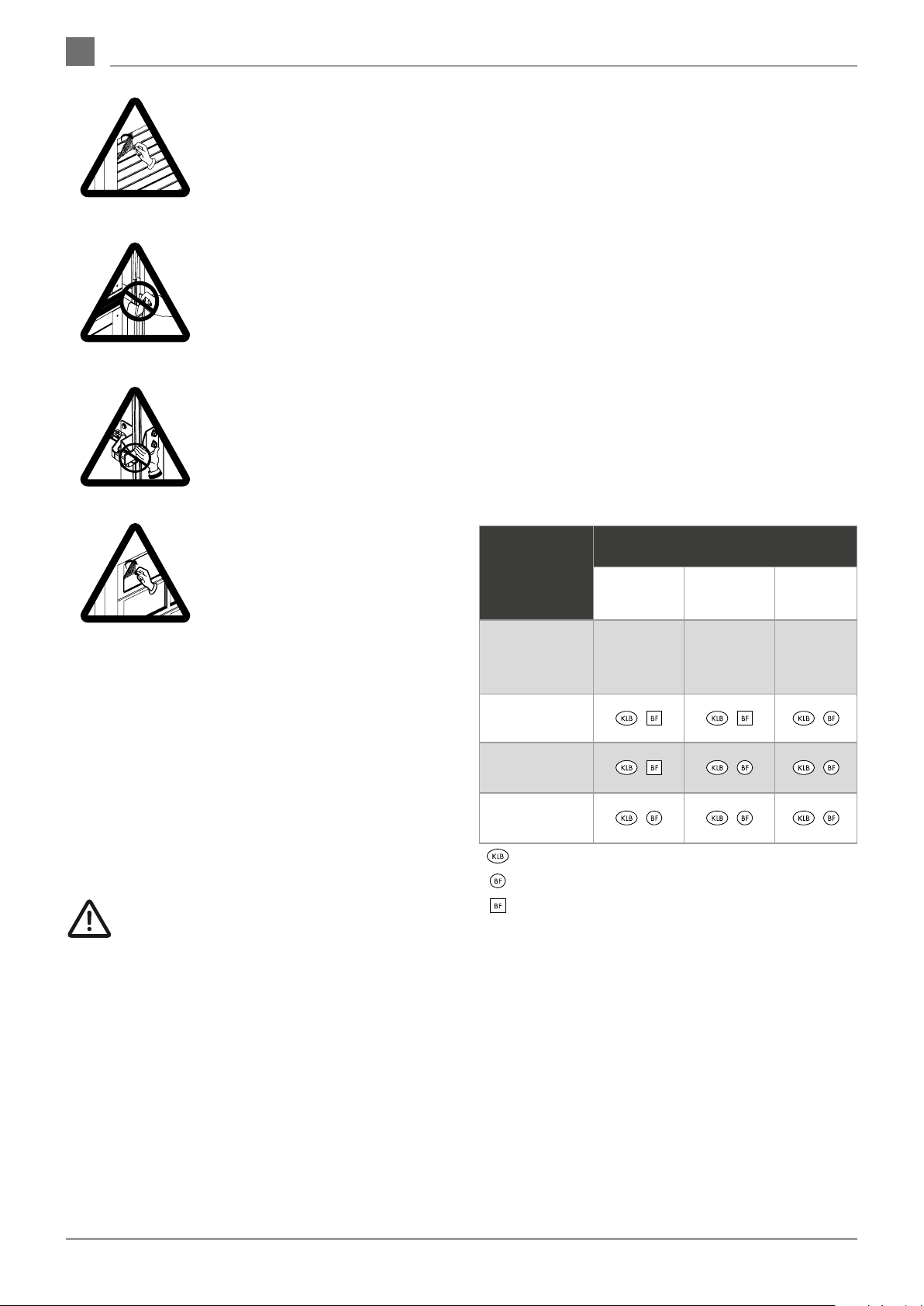

[C000383] Do not stay, pass, run or drive

under the door when it is in motion. Be-

fore opening or closing, ensure that

no persons, and especially children or any

objects, are in the path of the moving ga-

rage door. No persons, objects or vehicles

are allowed to stay within the clearance

of the open door.

[C000384] Do not use the garage door

to lift any objects or people.

[C000385] Do not use the door

when inoperable.

[C000386] Follow the Operating and Main-

tenance manual to inspect and maintain

the door. Before commissioning the door

and during its use relubricate the rollers,

hinges, guards, springs and bearings.

[C000387] Close the wicket door and lock

it with the key before operating the ga-

rage door.

[C000388] Remove the protective ﬁlm

from the door sheet metal skin immediate-

ly after installation.

[C000389] Do not remove or modify any

component of the garage door.

[C000390] Keep your hands and all ob-

jects clear from the working range of all

moving components of the door and the

door latch, lock and guides.

TABLE OF CONTENTS

1. Overview....................................................................................................... 2

2. Standard terms and deﬁnitions............................................................... 2

3. Description of symbols.............................................................................. 2

4. Description of design and technical data .............................................3

5. The range of environmental conditions, for which the door has

been designed.............................................................................................3

6. Applications and intended use................................................................3

7. Restraints in door operation.....................................................................3

8. Safety guidelines .........................................................................................3

9. Environmental protection..........................................................................3

10. Notes on operation.....................................................................................4

11. Operating instruction..................................................................................4

11.1. Opening and closing........................................................................4

12. Routine maintenance instructions.......................................................... 5

12.1. Activities which may be performed by the owner after

careful reading the instruction ..................................................... 5

12.2. Activities to be performed by a professional installer only .. 6

12.3. Drive unit adjustment...................................................................... 6

12.4. Overload adjustment .......................................................................7

12.5. Anti-drop safety device...................................................................7

12.6. Actions restricted to authorised service agents of the

manufacturer......................................................................................7

12.7. Frequently asked questions...........................................................8

13. Report Book................................................................................................. 9

2IOiK/BS/UniPro/04/2020/ID-98589Technical description

Operating and Maintenance Manual – Sectional garage door UniPro

[C000391] Remove the protective ﬁlm from

the glazing immediately after installation.

4. DESCRIPTION OF DESIGN AND TECHNICAL DATA

[A000101] See the Price List for a detailed range of dimensions and

technical data.

[B000245] Sectional doors are made of steel panels ﬁlled with fre-

on-free polyurethane foam. The door structure includes galvanized

steel elements.

[B000028] Glasses used in glazed elements (windows, aluminium glazed

proﬁles) are made of plastic. The absorbency of moisture from the air

is the natural property of plastic glasses, which in changing weather

conditions can result in temporary steam precipitation and settlement

inside the glazing. Sweating of glazed aluminium proﬁles is a natural

phenomenon, and is not subject to warranty claims.

[C000094] Aluminium proﬁles used in the doors are made of proﬁles

without thermal barrier. Sweating of aluminium proﬁles is a natural pro-

cess and it shall not be subject to claims.

[D000429] Zinc coating is not for decoration purposes

but serves as corrosion protection.

[C000311] The door can be equipped with photocells preventing door

closure when an obstacle is present in the clear passage.

5. THE RANGE OF ENVIRONMENTAL CONDITIONS, FOR WHICH

THE DOOR HAS BEEN DESIGNED

• Temperature - -30°C to +50°C

• Relative humidity - max. 80% not condesated

Refers to manually operated doors. The range of environmental condi-

tions for the doors with drive is stated in the Assembly and Operating

Instruction of the drive.

6. APPLICATIONS AND INTENDED USE

[A000102] All products shall be used and operated as intended. Their

selection and use in building engineering shall follow the speciﬁc techni-

cal documentation of the installation site prepared according to current

laws and standards.

[B000240] The sectional door with an electric drive is intended

to be used as a residential garage door for a single household that

does not open towards a public area, it features pulse control using

a transmitter or a control accessory (unless the declaration of perfor-

mance states otherwise).

[B000241] The manually actuated sectional door is intended to be used

as a vertical partition in general purpose buildings and garages.

[A000163] Any other use is considered as non-intended use. The Man-

ufacturer shall not be liable for any damage from non-intended use.

[B000165] The product can only be operated as intended provided that

the user has understood the relevant safety conditions and possible

risks, and that the installation and operating guidelines are observed.

When the product is used in areas exposed to weather, environment

and random incidents (e.g. ﬂood, gale or hail), the manufacturer ac-

cepts no liability for the losses caused by the factors speciﬁed above.

7. RESTRAINTS IN DOOR OPERATION

[C000045] The door is not intended to be used:

• in an explosive environment,

• as a ﬁre-proof partition,

• in moist rooms,

•

in rooms with chemical substances harmful to the protective and

paint coatings,

• from the sunny side in case of dark-coloured door leaves,

• as a bearing structure of a building,

• as a hermetic barrier.

8. SAFETY GUIDELINES

[B000190] Minimum safety levels provided in the door closing edge

as required by PN-EN 13241.

Door activation

method

Usage

Trained dooro

perators (pri-

vate premises)

Trained door

operators (pub-

lic premises)

Not trained door

operators (pub-

lic premises)

Deadman control with

the view of the door

Push-button

control without

electrical latching

Key-switch control

without electrical

latching

Unacceptable

Pulse control with the

view of the door

Pulse control without

the view of the door

Automatic control

– main closing edge protection - required

– photocells barrier - optional

– photocells barrier - obligatory

[C000447] Photocells must be used whenever:

• the automatic door closing function is enabled;

• the remote control functionality is used;

• the controller is outside of the line of sight of the door;

• the door is not in the direct line of sight of the user;

• the door is intended to be operated automatically.

[C000074] “Automatic gate” warning sign should be attached to the gate.

9. ENVIRONMENTAL PROTECTION

Packaging

[A000008] Packaging (cardboard, plastics, etc.) are classiﬁed as waste

suitable for recycling. Follow local legislation for speciﬁc material be-

fore throwing it away.

Product scrapping

The product consists of many dierent materials. Most of the materials

used are suitable for recycling. Sort it before disposal, and then deliver

to refuse collection and disposal area for recycling.

Follow local legislation for specific material be-

fore scrapping.

[A000009] Important: Recycling cuts raw material usage

and wastes volume.

[A000118] This device is marked in accordance with European Directive

2012/19/EU on waste electrical and electronic equipment and Directive

2006/66/EC of the European Parliament and of the Council on batteries

and accumulators and waste batteries and accumulators and repealing

Directive 91/157/EEC. This marking informs that the device and batteries

cannot be disposed of with other household waste after they have been

used. The user is obliged to submit (hand over) devices and batteries

to entities dealing with collection of waste batteries and electrical and

electronic equipment. The collecting entities, including local collection

points, shops and municipal units, create an appropriate system ena-

bling the submission of such equipment and batteries.

Proper handling of waste batteries, electrical and electronic equipment

contributes to avoiding harmful consequences for human health and

the environment resulting from the presence of hazardous components

and improper storage and treatment of such equipment and batteries.

10. NOTES ON OPERATION

[B000230] The essential requirements for correct operation of the prod-

uct and its long and reliable performance:

•

Protect the product from harmful conditions, e.g. corrosives, such

as acids, alkalis or salt.

IOiK/BS/UniPro/04/2020/ID-98589 Technical description

Operating and Maintenance Manual – Sectional garage door UniPro

• when ﬁnishing / refurbishing the room, the product should be pro-

tected from plaster, paint and solvent splashing,

• Avoid exposure of the product to: lime, cement, alkalis and cleaning

agents (e.g. brighteners or abrasive pastes).

•

Limit the wet ﬁnishing work to minimum. If the mortar stains the prod-

uct surface, remove the material immediately.

• [B000231] provide free water drainage in the bottom seal area,

• if when lifting the door leaf/curtain you experience excessive resist-

ance, check the technical condition of door hinges, rollers, cables, and

springs; if irregularities are found, perform all the necessary adjust-

ments (or replace as needed) in accordance with the door Installation

and Operating Manual,

•

do not activate the “automatic closing” function or the “self-hold

when closing” function if the door is not ﬁtted with photocells or the

safety edge,

•

if the cable break safety device or the spring break safety device

is triggered, replace any damaged elements,

•

if the door features a wicket door, do not lift the door leaf/curtain if the

wicket door is not locked up,

•

do not change the phase sequence of the three-phase voltage after in-

stalling and commissioning the door, as this may lead to door damage,

• [B000189] It is prohibited to remove any structural com-

ponents! This may result in damage to parts which normally

ensure the safe use of the product. Alteration of any com-

ponents or parts is prohibited.

•

[B000210] Do not modify the adjustments done by the

Professional Installer.

•

[A000062] Do not perform any product repairs

on your own.

• [C000260] Do not install any additional inﬁlls or thermal

insulation on the door leaf/curtain without a written con-

sent from the Manufacturer. The door drive unit is precisely

matched with the door leaf/curtain weight and any addition-

al elements can cause overload or malfunction.

•

[C000092] Call a Professional Installer to check and adjust

the position of limit switches after completing the ﬁnish-

ing or refurbishment works related to the modiﬁcation

of the ﬂoor level and after the disassembly or reassem-

bly of the garage door or the operator.

• [D000315] the activity is not performed within the guar-

antee services.

• [C000461] During the full operating cycle of the door, the

user shall visually monitor the door operating area and

keep all bystanders away until the door is fully opened/

closed.

•

[B000202] [!]In case of electrically driven doors, where

a lock or a locking bolt is applied, installing a lock sen-

sor or a locking bolt sensor is recommended. Otherwise,

if an actuator is connected to the power network the lock-

ing bolt or the lock should be blocked in an open position.

11. OPERATING INSTRUCTION

• [C000383] Do not stay, pass, run or drive under the door

when it is in motion. Before opening or closing, ensure

that no persons, and especially children or any objects,

are in the path of the moving garage door. No persons, ob-

jects or vehicles are allowed to stay within the clearance

of the open door.

•

[C000076] WARNING: Do not obstruct the door leaf move-

ment area. Make sure that no persons, especially children,

or objects stand in the way of a closing or opening door leaf.

•

[C000077] No barriers may stand in the way of a door leaf.

•

[C000079] The door may be approached only when its mo

tion (opening or closing) is ﬁnished. Approaching the door

in motion is not allowed.

• [D000143] Do not obstruct the door or the drive motion

area. Do not put ﬁngers or objects into the slide rail.

• [C000384] Do not use the garage door to lift any objects

or people.

•

[A000103] Do not use faulty products! Do not use the prod-

uct and contact an authorized service centre if the product

is malfunctioning or its subassemblies are damaged.

•

[A000125] Do not remove, alter or disable any protec-

tive equipment.

•

[B000194] The product can only be operated when all the

required safety devices are in place and if these devices

are operational.

• [B000211] Keep batteries, rechargeable batteries or other

small power sources out of the reach of children. Hazard

of swallowing by children or pets!

Deadly hazard!

If this emergency occurs, immediately consult a medical

doctor or seek medical attention. Do not shorten the battery

leads. Do not throw the batteries into ﬁre. Do not recharge

non-rechargeable batteries. Explosion hazard!

•

[C000080] Remote control transmitters or other con-

trol equipment to activate the door should be kept out

of reach of children, to avoid unauthorised activation.

Do not allow children to play with control devices. Trans-

mitters should be kept in dry places.

•

[C000335] Damage caused by wind load. Do not oper-

ate the door when the wind load exceeds the wind load

resistance class provided on the door nameplate. Wind

pressure causes the door leaf/curtain to deﬂect. In the

case of strong wind load, the door curtain and structure

can be damaged.

• [B000103] IMPORTANT! Damage due to temperature dif-

ference. The temperature dierence between the outdoors

(environment) and indoors (room) can cause product ele-

ments to bend (bimetal eect). If this occurs, operating the

product can lead to damage.

• [C000042] This equipment can only be operated by chil-

dren above 8 years of age, persons with impaired physical/

and or mental performance and inexperienced users un-

der supervision or according to the operating manual and

with the principles of safe use and related hazards prop-

erly explained. Do not allow children to clean or perform

maintenance works on the device. Mind that children must

never play with this equipment.

•

[D000668] Failure to comply may result in severe injuries

due to crushing by the door or other hazards.

11.1. OPENING AND CLOSING

[B000093] Doors with electric drive unit must be opened according

to Assembly and Operating Instruction of the drive.

Opening - the door should be operated manually, using the relevant

outside or inside handles/ pulls. Improper operation of the door may

cause accident.

Closing - the door should be closed manually by pushing it vigorous-

ly using the handle. As a result, the door self-locking bolts will latch

on proper door frame elements.

Door bolting (lock) - doors can be ﬁtted with locks that can be locked

by turning the key anticlockwise by 360 degrees when the door is not

power operated.

Door unbolting (lock) - use the key or blocking bolt:

• from outside - turn the key 360° clockwise,

• from inside - press the interlock lever on the side of the lock. The le-

ver will rest in the low position. Push the lever up to close the door.

•

[A000133] The latch or lock should be opened and closed

smoothly, without any jerking which decreases the dura-

bility and safety of use.

•

[B000104] All the manually operated products should

be opened and closed smoothly, without any jerking

which decreases product durability and safety of use.

•

[C000334] Each time the door is about to be started, make

sure that the lock or door bolt is not in the closed posi-

tion. Starting the door is allowed only when the lock and/

or door bolt are in the open position, or the door is ﬁtted

with an automatic locking set.

•

[C000078] The door can be opened and closed using

the drive unit only when the door is within the opera-

tor’s sight, unless it is ﬁtted with suitable safety devices.

•

[B000154] In the door operated with an electric drive, in nor-

mal operating conditions, the drive unit is coupled with the

door at all times. The drive can be uncoupled only in emer-

gencies, e.g. in the case of drive breakdown. After the drive

unit was uncoupled, following the manual opening and

closing of the door, the drive should be re-coupled. The

un-coupling may not be performed while the drive unit

is in use as this may cause permanent damage to the

drive unit.

4IOiK/BS/UniPro/04/2020/ID-98589Technical description

Operating and Maintenance Manual – Sectional garage door UniPro

•

[D000512] Emergency driver unlocking should be performed

according to the Installation and OperatingInstructions

of the driver manufacturer.

• [D000667] Do not operate the drive unit if it requires ser-

vicing or adjustment. Improper installation or balance

of the door may cause severe injury.

Wicket door

• [C000088] Wicket door may only be opened manually by pushing

the handle in the direction of door opening. Wicket door should

be opened and closed smoothly, without sharp jerks that negatively

inﬂuence its durability, operation and safe usage.

•

Wicket door is mounted and adjusted properly, if the leaf moves

smoothly, and its operation is easy.

•

Avoid strong striking the door leaf against frame, so called „door bang-

ing” that may result in paint coating damage and glazing cracking,

in door leaf deformation and negatively inﬂuence operation of hard-

ware, hinges, gaskets.

•

It is prohibited to overload the wicket door leaf, leave the objects with-

in the door leaf movement area as well as operate the door by force.

• [C000089] It is recommended to equip the wicket door with closer,

which should only be used for self-closing of the wicket door after

its previous manual opening.

•

[C000090] Each time before operating the door, it is necessary

to make sure that the wicket door is closed. The wicket door in-

stalled in a door with an electric drive unit should be ﬁtted with a limit

switch that prevents the drive from starting when the wicket door

is opened and stops the door when the wicket door opens while the

drive unit operates.

• [C000091] It is prohibited to apply extra force (other than the clos-

er) to fully close or speed up the wicket door closing that may result

in the closer damage or maladjustment.

• [C000209] It is prohibited to put any objects between the opening

or closing door leaf and frame.

12. ROUTINE MAINTENANCE INSTRUCTIONS

12.1. ACTIVITIES WHICH MAY BE PERFORMED BY THE OWNER

AFTER CAREFUL READING THE INSTRUCTION

[D000166] Before any maintenance or inspection of a ga-

rage door, disconnect the drive from power source. Also

a battery power supply should be disconnected if it has

been delivered.

[C000476] Do the following at least every 3 months:

[C000470] Clean the external/internal door leaf surface with a sponge

and clean water or varnish cleaning products available in stores. Do not

use cleaning products that could scratch the surface, sharp tools, nitro

solvent-based products and detergents. Do not use power washers.

[B000217] Cleaning panes in the glazing (small windows, glazed al-

uminium proﬁles).

Before cleaning, if unsure as to the material the glazing is made of,

make sure the pane is scratch-resistant. Low-hardness materials have

low resistance to mechanical damage and scratch easily (e.g. stand-

ard SAN, PMMA).

Follow the recommendations below to minimize the risk of scratching

and other pane surface damage:

• ﬁrst, clean the pane surface with compressed air or ﬂush it with run-

ning water to remove dirt and dust particles that could scratch the

pane surface

• next, use the appropriate soft cleaning tool. Non-abrasive cleaning

agents can be used. A neutral pH, alcohol-free, delicate wash-

ing-up liquid is an appropriate cleaning agent. It is recommended

to test the cleaning agent on a small surface of the pane.

•

use a soft water-absorbing chamois leather or cotton cloth to dry

the pane surface

• the temperature of the pane surface and water should not exceed

25°C when cleaning

Do not use the following:

• rubber squeegees, scrapers and blades

• abrasive agents, solvents and alcohol-based window cleaners

• power washers

• excessive amount of water which may lead to pane fogging

[D000231] Clean the stainless steel decoration elements, e.g. with Wurth

cleaning agent for stainless steel, at least two times per month (avoid

contact of the clearing agent with the door leaf).

[B000220] Carry out ongoing inspections of the product at least

every 6 months and perform the following (if applicable):

•

check hinge connections, running rollers, and springs, if required

grease with e.g. HWS-100 Würth semi-solid grease,

• check the elements fastening the product to the wall, bolts (screws),

and feed rollers, make sure to eliminate any irregularities found, do not

operate the product until the irregularities are eliminated,

• make sure electrical cables show no signs of wear,

• clean the photocell covers or the signal lamp cover lens on a reg-

ular basis,

• replace the transmitter batteries at least every 12 months,

• check whether the operator is properly ﬁxed,

•

do not lubricate the lock cylinder with oil, apply graphite grease

if required,

•

check the operation of the emergency opening mechanism supplied

with the drive unit,

• perform control device maintenance in accordance with the control

device Operating Manual.

[B000221] Doors with an electric drive unit require the following ac-

tions to be performed at least every 6 months (if applicable):

•

check whether limit switches are properly adjusted (operate the door

and observe the location where the door stops); when the door stops

in the closed position, the cables should remain under tension; when

the door stops in the open position, the bottom seal should not be lo-

cated above the clear opening,

•

check whether the electrical protective devices operate properly

by simulating the operating conditions,

• check the photocells by simulating the operating conditions - when

the light beam is interrupted, the door should stop and reverse,

•

check the lock or latch closing sensor - when the lock or latch

is closed, the door should not operate,

• check the light curtain - when the light beam is interrupted, the door

should stop and reverse,

• check the wicket door closing sensor - when the wicket door is open

the door should not operate,

[C000453] Check whether the overload switch (applies

to operators with the overload adjustment feature) and

the optical strip operate properly. The door should stop

and reverse when the door leaf touches an object (made

of hard expanded polypropylene, XPS or wood) 80 [mm]

in diameter and 50 [mm] high, placed on the ﬂoor.

ANTI-DROP SAFETY DEVICE

Maintenance

Anti-drop safety device does not require special maintenance. Howev-

er, it is necessary to keep it clean and protect against dust, especially

sand. In case of any cables damages, it should be immediately replaced.

• [B000007] It is prohibited to keep using the door, if any

faults in its operation, or damage of its components are

found. Do not operate; contact an authorised service cen-

tre or a Professional Installer.

•

[D000668] Failure to comply may result in severe injuries

due to crushing by the door or other hazards.

•

[A000114] The Manufacturer shall not be liable for any

damage caused by failure to comply with safety rules,

the Installation and Operating Instructions or applicable

legal requirements.

Service inspection

12.2. ACTIVITIES TO BE PERFORMED BY A PROFESSIONAL

INSTALLER ONLY

[D000166] Before any maintenance or inspection of a ga-

rage door, disconnect the drive from power source. Also

a battery power supply should be disconnected if it has

been delivered.

[A000093] Periodically inspect the door at least every 12 months.

• [C000474] identify the door: door type, serial number

•

check door signage, warning and information labels, replace if missing

•

check the Warranty Sheet or the Door Report Book - validity, cur-

rent entries

IOiK/BS/UniPro/04/2020/ID-98589 Technical description

Operating and Maintenance Manual – Sectional garage door UniPro

•

check the operating conditions of the door, if the conditions dier

from the required operating conditions or if the door is not used

in accordance with its intended use, inform the owner of the possi-

ble consequences (e.g. possible failures).

• check whether the lock or latch operate properly (if provided)

• check the operation of the remote control transmitter, replace bat-

teries if required

•

read the number of cycles and write them down in the Warranty Sheet

(doors ﬁtted with operators with the cycle counter feature)

•

eliminate any irregularities in door operation, as well as element dam-

age posing a hazard to the safety of use

•

[B000219] visually inspect the condition of the panels, taking care

to notice any potential damage

• visually inspect the technical condition of the tracks

• check the mechanical components aecting the safety and proper

operation of the product. Eliminate any failures and repair or replace

any malfunctioning components and parts.

• check whether the track rollers rotate during the opening and clos-

ing of the door leaf. Check the condition of the rollers if they show

resistance or if they do not rotate at all, adjust the rollers or replace

the entire assemblies if required

• check the condition of the seals and brushes, replace if visible dam-

age is found

• check whether free water drainage is provided around the bottom

seal area

•

check whether all electrical protective devices operate properly

by simulating their operating conditions in accordance with section

12.3

•

if electric operators malfunction, disconnect the operator from the

power supply for 2÷3 min., and reconnect

• check whether the operator works properly, check the limit switch

adjustment

•

check whether the emergency opening mechanism supplied with the

operator works properly

• perform all the actions in accordance with the Installation and Oper-

ating Manual of the door, the electric operator and the control device

•

check whether the lock or latch mechanism, and the lock or latch

closing sensor operate correctly - when the lock or latch is closed,

the door should not operate (if applicable)

• check the electrical system, in particular, check the electrical cables

•

check all the installation fastening points for wear, failure or imbalance

• check the mechanical components aecting the safety and proper

operation of the product

• perform the required maintenance actions in accordance with sec-

tion 12.1

•

eliminate any irregularities in door operation, as well as element dam-

age posing a hazard to the safety of use

• [C000113] Check the condition of all ﬁxings made during the gate in-

stallation, correct if required.

• Do not grease the moving elements of the gate (with the exception

of indicated locations), because this causes dust and dirt to accumu-

late and accelerates wear.

• Clean photocells cases with a wet cloth; do not use solvents or other

chemicals for that purpose as it can damage the units.

• [C000123] check, if all connections are screwed and ﬁxed properly,

• check all safety devices are operable,

•

if there are any faults in electrical drive operation, switch o drive

power supply for 2÷3 min, then switch it on again,

• check the hinges and adjust them if necessary,

•

if any defects are observed, make sure to eliminate it according to the

gate installation and maintenance instruction,

•

check the gate emergency manual operation, and if the drive unit

may be unlocked quickly,

•

check for any obstacles within photocells beam, and those within

the gate moving area,

• check the operation of overcurrent circuit breaker; provide any re-

quired adjustments acc. to the control unit instruction supplied.

The leaf pressure force should not exceed the values provided

by EN 12453.

• [C000483] Check the running rail drive chain or belt tension (applies

to rail drives)

•

[C000484] grease hinge connections, running rollers, and springs

with e.g. HWS-100 Würth semi-solid grease

• [B000223] when mounting the drive, interlock the door locks in the

open position or install additional elements for automatic locking.

• [C000486] check whether the cables are properly wound, their ten-

sion and technical condition along their entire length. In the case

of visible damage such as cable bending, broken strands or corro-

sion, replace the cables.

•

[B000224] check the condition of the wicket door - adjust if necessary,

•

[B000225] check the condition of cable break and spring break safety

devices; if any irregularities are found, replace the devices.

• [B000226] check the springs and mating elements, replace in case

of visible signs of wear or damage.

•

[B000227] check the spring tension - open the gate by lifting the

leaf halfway up:

– if the leaf drops visibly, increase the spring tension by adjusting

it properly

–

if the leaf lifts visibly, decrease the spring tension by adjusting

it properly

– Replace springs if the door cannot be properly balanced.

CAUTION! Failure to perform the above-mentioned work

can cause the leaf to suddenly drop and pose a hazard

to people or damage items nearby.

[C000485] attach an inspection label on door side hardware (over the

nameplate) conﬁrming that the inspection was performed

[B000228] read the number of cycles and write it down in the Warranty

Sheet (doors ﬁtted with drive units with the cycle counter feature). If the

door exceeds the guaranteed number of cycles (the number of cycles

is speciﬁed in the general warranty conditions), order the replacement

of springs and cables (the number of cycles is counted from the previ-

ous spring and cable replacement).

• [B000209] Verify proper adjustment of the product and

its compliance with EN 13241, EN 12453 and EN 12445.

Do the checks explained in Section. 12.3, 12.4

• [A000166] Any alterations and modiﬁcations to the door

should be agreed on with the door manufacturer.

12.3. DRIVE UNIT ADJUSTMENT

[B000229] Having completed the installation, verify the movement of the

drive unit and the overload switch function. When the door encounters

an obstacle, it should stop and reverse.

Caution! Danger.

Make sure that the drive interrupts the opening operation if the door

is loaded with a 20 [kg] mass ﬁxed in the middle of the bottom door edge.

Caution! Danger.

• [C000453] Check whether the overload switch (applies

to operators with the overload adjustment feature) and

the optical strip operate properly. The door should stop

and reverse when the door leaf touches an object (made

of hard expanded polypropylene, XPS or wood) 80 [mm]

in diameter and 50 [mm] high, placed on the ﬂoor.

•

[C000454] Do a functional test of the photocells. When the

door is closing, it should stop and reverse as soon as the

photocell light beam is interrupted.

•

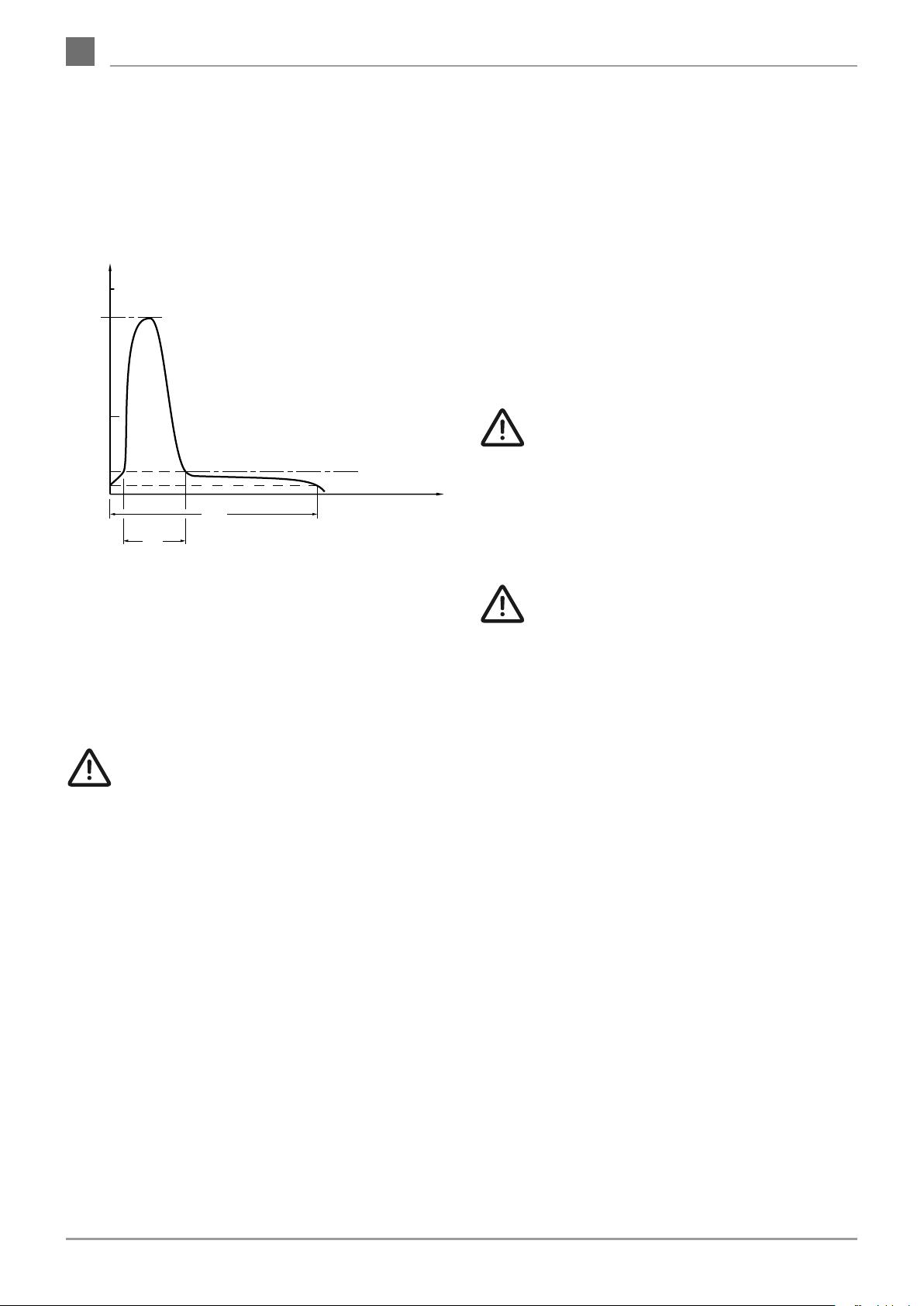

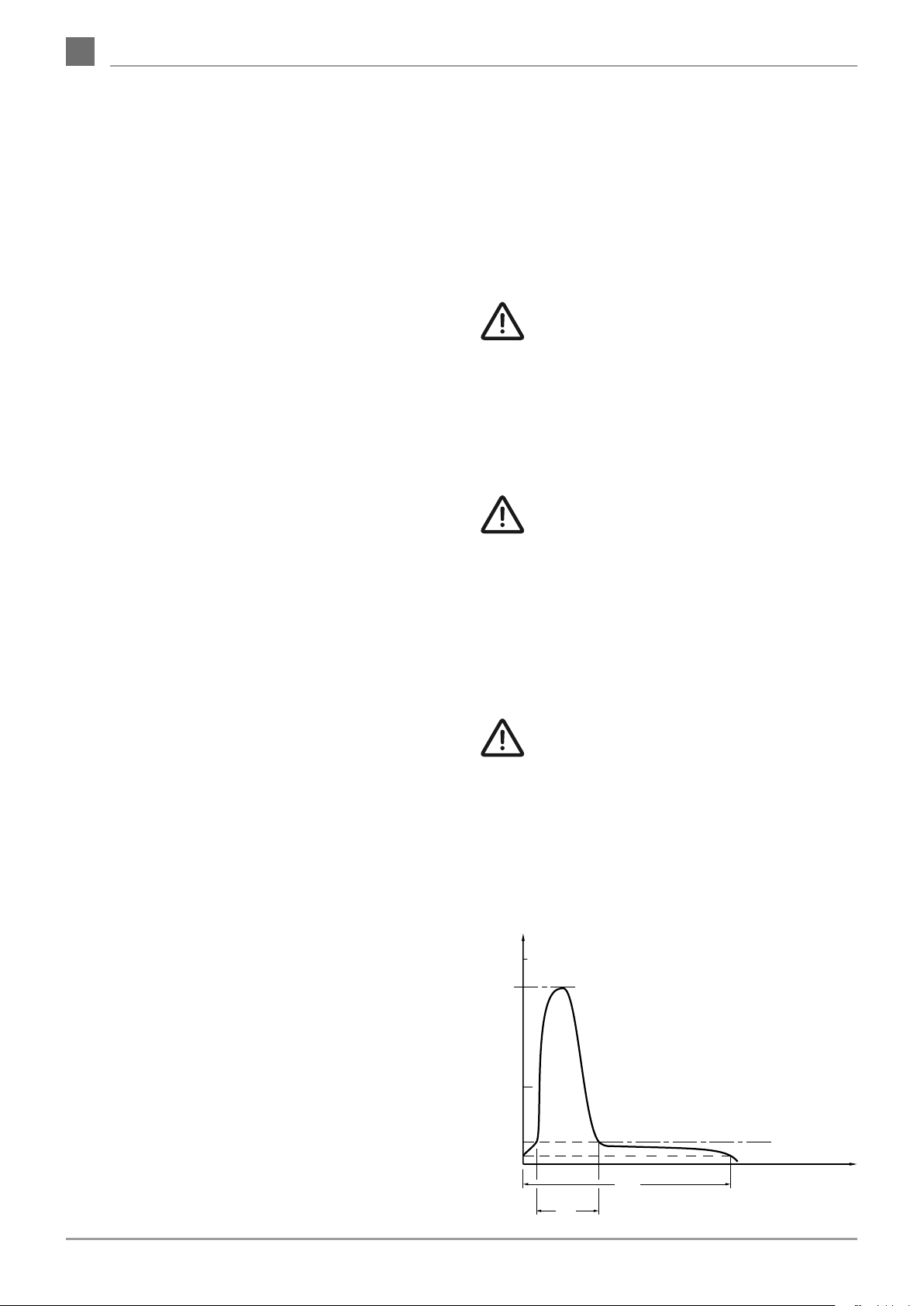

[B000208] Measure the force at the closing edge.

Verify that the force restriction meets the speciﬁca-

tions of PN-EN 12453 Annex A. In accordance with the

PN-EN 12453 standard, the dynamic force of the main

closing edge cannot exceed 400 [N], while the duration

of dynamic force application should not exceed 750 [ms].

1400N

400N

150N

25N

6IOiK/BS/UniPro/04/2020/ID-98589Technical description

Operating and Maintenance Manual – Sectional garage door UniPro

•

[B000094] Failure to perform the above-mentioned work may cause the door leaf/curtain to suddenly drop and injure people or dam-

age items near the door.

• [D000668] Failure to comply may result in severe injuries due to crushing by the door or other hazards.

12.4. OVERLOAD ADJUSTMENT

[D000689] When the end positions are being set, the drive unit automatically adjusts the overload function (applies to drive units with this feature).

The overload sensitivity can be adjusted manually following the instruction manual of the controller.

• [C000455] Set the force and sensitivity of the overload protector in accordance with the drive unit Installation Manual (applies to drive

units with overload adjustment).

The set overload protector force should be the minimal force required for the door to perform a complete opening / closing cycle.

The overload sensitivity setting is crucial for providing protection against accidents or crushing of elements located within the open-

ing. In accordance with the PN-EN 12453 standard, the dynamic force of the main closing edge cannot exceed 400 [N], while the

duration of dynamic force application should not exceed 750 [ms].

• [C000456] Adjust the door pressure and thrust to prevent the risk of personal injury and damage to property.

• [C000450] Each time the overload rate is adjusted (which applies to drive units with adjustable overload rate), verify that the force

limit meets the speciﬁcations of PN-EN 12453 Annex A.

• [D000668] Failure to comply may result in severe injuries due to crushing by the door or other hazards.

12.5. ANTIDROP SAFETY DEVICE

[D000557] Application

Anti-drop safety device has been tested and certiﬁed with sectional doors of the manufacturer.

It is certiﬁed to be used solely in doors produced by the manufacturer.

The manufacturer does not bear responsibility for applying this safety device in other doors. The anti-drop safety device may be used in all sectional

doors produced by the manufacturer, which operate vertically by means of a drive or manually.

The device is suitable for doors with the leaf weight from 20kg to 500kg. The safety device should be installed on both cables, on which the door

leaf is hanged.

Actions to be performed during maintenance inspection

The following actions are to be performed during maintenance inspection:

1. Release the door spring tension.

2. Check the condition of the spring ﬁxing the lever.

3. Check if the cutter lever to which the cable is screwed, operates smoothly, without jerks.

4. Check if the top roller moves smoothly in the sleeve. If necessary, lubricate it with consistent grease.

If any irregularities in the safety device operation are observed, IT IS PROHIBITED to do any repairs. The device should be obligatory replaced with

a new one.

Actions to be performed when the device is activated (blocked)

• Secure the door leaf against drop-down.

• Release the spring tension.

• To easily turn the lever, ﬁrstly lift the door leaf slightly, and then pull the lever downwards.

• Dismantle the safety device.

• ATTENTION! If the device was activated (was used), it is obligatory to replace it with a new one.

• It is necessary to change all door components that have been damaged in the result of safety device activation.

12.6. ACTIONS RESTRICTED TO AUTHORISED SERVICE AGENTS OF THE MANUFACTURER

• any modiﬁcations of the product;

• repairs of components.

• [C000465] Power cable replacement.

• [D000166] Before any maintenance or inspection of a garage door, disconnect the drive from power source. Also a battery power

supply should be disconnected if it has been delivered.

• [A000011] All the actions should be carried out as instructed in this Installation and Operating Manual. Please send any remarks and

recommendations you might have to the owner in writing, e.g. note them in the Report Book or in the Warranty Sheet. After com-

pleting the inspection, conﬁrm that the inspection was performed by adding an entry in the Report Book or in the Warranty Sheet.

12.7. FREQUENTLY ASKED QUESTIONS

Cause Solution

Door cables dropped from the drum.

• Check the cable tension.

• In automatic doors, check the position of limit switches.

• Check the spacing between the guides along its whole length. Check,

if the door is not blocked in the guides.

• Check the angle of the horizontal guides (if the guides have proper

slope).

• Check the position of door bumpers.

• Check if the length of both cables is identical.

The door opens dicultly/ suddenly drops. The door leaf is not bal-

anced (the door drops or opens by itself).

• Check the spring tension - open the door to its half open position, the

door should remain in this position. If the door clearly drops, increase

the spring tension. If the door clearly rises, decrease the spring ten-

sion. Both springs should have the same tension.

• Check the springs conditions, and lubricate.

• Check, if the cables are wound up and tightened properly.

IOiK/BS/UniPro/04/2020/ID-98589 Technical description

Operating and Maintenance Manual – Sectional garage door UniPro

Cause Solution

High resistance is observed during door operation. The door leaf does

not open smoothly.

• Check the correct and smooth rotation of rollers during door opening

and closing. If the rollers put resistance or fail to rotate, they should

be adjusted and lubricated.

• Check the guides for dirt that may cause incorrect door operation.

• Check the springs, and lubricate it.

Vibrations of the mounting construction are observed during

door operation.

• Check all ﬁxing points of all joints, and regulate, if necessary (screws

mounting the drive, guides and screws mounting hinges, etc.).

• Check the proper mounting of the horizontal guides.

The lock does not open/ close. Incorrect operation of the lock.

• Grease the barrel insert.

• Check the operation of a bolt. Lubricate, if any resistance is observed.

•

Check the correct mounting of the rod connecting the lock with the bolt.

• Check the operation of a latch that blocks the lock.

Anti-drop safety device was activated. • Check the cables. Replace the damaged cables with new ones.

• Replace the safety device with a new one.

Cables are improperly winded up on a drum. • Check the cables for correct winding up and tension.

• Check the length of cables.

Rollers slipped out from the guide.

• Check the limit switches in automatic doors for proper regulation.

• Check the distance between the guides.

• Check the guides for any deformations.

Spring break device was activated. • Replace the device with a new one.

Door leaf does not drop equally during closing. • Check the cables winding up around drums.

The door is closed, but the sealing does not touch the ﬂoor.

• Check the cable winding up on a drum.

• Check the proper regulation of limit switches in automatic doors.

• Check, if the ﬂoor is levelled.

The door is closed, the top panel does not reach the lintel.

• Check the proper mounting of the top roller holder.

• In automatic doors, check the position of limit switches.

• Check if the door leaf properly goes behind the lintel.

Too low height of the door leaf compared to the guides.

• Check the bottom sealing, when the door is in its closed position.

• Check if the door leaf properly goes behind the lintel.

• Check the gaps between the panels.

First signs of spring corrosion. High noise is observed during spring

operation. • Replace the springs.

In case of any doubts, or if a cause remains unsolved, please contact the authorized service centre.

[A000079] The manufacturer reserves the right to introduce design modiﬁcations due to technological progress that do not alter the product

functionality, without prior notice.

This documentation is copyright of the manufacturer. Copying, reproduction and usage in full or in a part without the written consent of the

owner is prohibited.

[A000048] This document has been translated from Polish. In case of discrepancies, the Polish version prevails.

8IOiK/BS/UniPro/04/2020/ID-98589Technical description

Operating and Maintenance Manual – Sectional garage door UniPro

IOiK/BS/UniPro/04/2020/ID-98589 Technical description

Operating and Maintenance Manual – Sectional garage door UniPro

Report Book

The “Door Logbook” which is part of the door Report Book should be fully completed by the person responsible for the installation. The data re-

quired to ﬁll out the Door Logbook properly can be found on the door nameplate. The properly ﬁlled out, complete Door Logbook and the ﬁlled out

Warranty Sheet constitute basis for the recognition of any possible warranty repair claims. All the inspections and potential door repairs should al-

ways be recorded in the Door Logbook. The Logbook should also contain any potential recommendations regarding subsequent door inspections

and possible replacement of worn components.

I. MANUALLY POWER OPERATED DOOR (1)

Door Type:

UniPro... N Sp St Sj SpA StA NP HL

UniPro Plus A............................................................................N

UniPro Nano 80...................................................................... St

UniPro RenoSystem........St

UniTherm.....Sp St Sj

PRIME ................................Sp

• with remote control...........................................................

• automatic closing...............................................................

• with top closing edge protection...................................

• wicket door..........................................................................

• with photocells ...................................................................

• with a wicket door sensor ...............................................

• cable break protection.....................................................

• spring break protection....................................................

• smart technologies............................................................

• optional accessories........................................................................................

yes

other:..........................................................................................................................................................................................................................................................................

Serial number:.........................................................................................................................................................................................................................................................

nameplate data

Door dimensions (width x height): .....................................................................................................................................................................................................................

Year of manufacture: ............................................................................................ Installation date:.....................................................................................................

Installed for: .............................................................................................................................................................................................................................................................

.....................................................................................................................................................................................................................................................................................

full name and address of product owner (ordering party)

by:...............................................................................................................................................................................................................................................................................

name and address of the door ﬁtting company

Door installation address: ....................................................................................................................................................................................................................................

(if dierent than owner’s address)

Place of operation:.................................................................................................................................................................................................................................................

place of installation / operation in the ﬁeld / in a building

II. POWEROPERATED DOOR SPECIFICATION

[A000056] Control:

(1)

Operating voltage (power supply): ................................................................... Control voltage: .....................................................................................................

• TOTMANN deadman control (without self-hold)

CLOSING .................................................................................. OPENING..................................................................................

yes

OPENING.................................................................................. CLOSING ..................................................................................

yes

• AUTOMATIK pulse control (with self-hold)

(ﬁtter’s signature and ﬁtting company stamp)

(1) – write “X” where marked with , please write legibly

✒

10 IOiK/BS/UniPro/04/2020/ID-98589Technical description

Operating and Maintenance Manual – Sectional garage door UniPro

III. DOOR ACCEPTANCE / HANDOVER PROTOCOL

The speciﬁed door’s technical condition and safety complies with the standards and directives listed in the technical documentation of the door.

Acceptance tests of the entire door should be performed by experienced and qualiﬁed personnel. The responsibility to perform the

required tests must is borne by the said personnel. Depending on the existing risk, compliance with the requirements of any appli-

cable laws, standards and other regulations, in particular EN 13241-1, has to be checked.

III.I. THE TEST RUN OF THE PRODUCT WAS PERFORMED WITHOUT ISSUES AND IN ACCORDANCE WITH THE REQUIREMENTS

• with complete and ready ﬁtting and with all the electrotechnical and mechanical components properly adjusted

• with a temporary power supply, but with all the electrotechnical and mechanical components properly adjusted

III.II. THE TEST RUN COULD NOT BE PERFORMED DURING PRODUCT ACCEPTANCE BECAUSE OF

• the lack of power supply

• defects and errors

• other reasons beyond the control of the ﬁtter

(1) (2)

town date

signature of product owner

(ordering party)

ﬁtter’s signature

and ﬁtting company stamp

signature of product owner

(ordering party)

ﬁtter’s signature

and ﬁtting company stamp

III.III. THE TEST RUN OF THE PRODUCT WILL BE SCHEDULED AND PERFORMED AT THE EXPENSE AND INITIATIVE OF THE PRODUCT OWN

ER / FITTING COMPANY

III.IV. THE TEST RUN OF THE PRODUCT WAS PERFORMED WITHOUT ISSUES AND IN ACCORDANCE WITH THE REQUIREMENTS

I declare that:

• I hereby accept the warranty terms and conditions and conﬁrm acceptance of the complete product and the Operating and Maintenance Manual.

• I was informed about the proper procedure of operating the product, I read and understood the conditions of use, operation and maintenance

(1) – write “X” where marked with , please write legibly

(2) – delete as appropriate

INNEHÅLLSFÖRTECKNING

92. Översikt.......................................................................................................................................................................................................................................................133

93. Standarduttryck och deﬁnitioner..........................................................................................................................................................................................................133

94. Symbolförklaring.......................................................................................................................................................................................................................................133

95. Beskrivning av utförande och tekniska data.....................................................................................................................................................................................134

96. Omfattning av miljöförhållanden, för vilka porten är avsedd........................................................................................................................................................134

97. Användningsområde och avsett bruk.................................................................................................................................................................................................134

98. Begränsningar för användning av garageporten.............................................................................................................................................................................134

99. Säkerhetsanvisningar..............................................................................................................................................................................................................................134

100.Miljöskydd...................................................................................................................................................................................................................................................134

101. Om drift ...................................................................................................................................................................................................................................................... 135

102.Instruktioner för användande............................................................................................................................................................................................................... 135

102.1. Öppna och stänga........................................................................................................................................................................................................................ 135

103.Loppande underhåll................................................................................................................................................................................................................................ 136

103.1. Följande åtgärder får genomföras av ägaren efter att denna noggrant har läst igenom bruksanvisningen för montering och

användning..................................................................................................................................................................................................................................... 136

103.2. Åtgärder får endast utföras av en professionell installatör.......................................................................................................................................137

103.3. Justering av drivenhet ........................................................................................................................................................................................................137

103.4. Justera överbelastningsskyddet..................................................................................................................................................................................... 138

103.5. Stabiliseringsenhet............................................................................................................................................................................................................. 138

103.6. Åtgärder som endast får utföras av tillverkarens auktoriserade serviceombud:............................................................................................... 138

103.7. Vanliga frågor................................................................................................................................................................................................................................. 139

104.Rapportbok................................................................................................................................................................................................................................................ 140

85. ÖVERSIKT

[A000131] Den här bruksanvisningen för montering och användning

är avsedd för yrkesmontörer och produktägare. Bruksanvisningen

innehåller information som är viktig för säker montering och använd-

ning av produkterna, samt information om korrekt skötsel och underhåll.

Innan du påbörjar monteringen ska du läsa hela bruksanvisningen, följa

dess riktlinjer och utföra alla åtgärder i angiven ordning. Produkten och

dess separata delar måste monteras i enlighet med bruksanvisningen.

Följ riktlinjerna för montering och användning så att sammansättningen

görs korrekt och en lång och tillförlitlig drift säkerställs.

[A000120] Manualen gäller ﬂera produktmodeller.

[B000203] Dörren benämns även som ”produkten".

[B000204] Styrenheten benämns även som ”drivenheten".

•

[A000132] Produkten får endast monteras och justeras

av en YRKESMONTÖR.

•

[C000445] Den elektriska drivenheten eller styrenheten får

endast installeras och justeras av en PROFESSIONELL IN-

STALLATÖR som är behörig inom automation och mekanisk

utrustning för bostäder och installationen ska genomföras

i enlighet med gällande lagar i användningslandet.

• [A000094] Omfattningen av de åtgärder som en yrkes-

montör och ägaren kan utföra beskrivs i detalj i den

här bruksanvisningen.

•

[A000104] Underlåtenhet att observera säkerhetsföre-

skrifterna, regleringskraven samt de instruktioner och

rekommendationer som anges i denna installations- och

användarhandbok upphäver tillverkarens samtliga skyl-

digheter och garantier.

[A000145] Om produkten innefattar monterade delar från olika tillverkare

eller leverantörer anses installatören vara den installerade produk-

tens tillverkare.

[A000152] Det är strängt förbjudet att göra några änd-

ringar av produkttillbehören.

[A000122] Tillverkaren ska inte hållas ansvarig för skador eller driftsfel

som orsakas av att produkten används med utrustning från andra leve-

rantörer. Sådan användning gör även garantin från tillverkaren ogiltig.

86. STANDARDUTTRYCK OCH DEFINITIONER

[B000232] Förklaring av varningssymboler i bruksanvisningen för mon-

tering och användning:

Var försiktig! - den här symbolen indikerar att uppmärk-

samhet krävs.

Information - den här symbolen indikerar viktigt innehåll.

Yrkesmontör - en behörig person eller enhet som erbjuder produktmon-

teringstjänster, inklusive produktförbättring, till tredje parter.

Ägare - en fysisk eller juridisk person som har laglig rätt att bortskaa

den köpta produkten och ansvarar för dess drift och prestanda.

[B000213] Dörrens driftcykel - en enda öppning och stängning av dörren.

87. SYMBOLFÖRKLARING

[C000383] Vistas, passera, spring eller kör

inte under porten när den är i rörelse. Inn-

an öppning eller stängning så försäkra dig

om att inga människor, och speciellt barn

eller föremål, är i vägen för garageporten.

Inga människor, föremål eller fordon får vis-

tas inom portens rörelseområde.

[C000384] Använd inte garageporten för

att lyfta föremål eller människor.

[C000385] Använd inte porten när den

inte fungerar.

[C000386] Följ Användnings- och under-

hållsinstruktionerna för att kontrollera och

underhålla porten. Smörj valsar, gångjärn,

lås, ädrar och lager innan porten tas i bruk

och under användande.

[C000387] Stäng sidodörren och lås den

med nyckeln innan du använder porten.

133

IOiK/BS/UniPro/04/2020/ID-98589 Teknisk dokumentation

Drift- och underhållshandbok - – Sektioneråd garage port UniPro SV

[C000388] Avlägsna skyddsﬁlmen från

portens plåtyta omedelbart efter att

den monterats.

[C000389] Avlägsna eller modiﬁera inte nå-

gon av portens delar.

[C000390] Håll händer och föremål från alla

portens rörliga delar, portlås och spår.

[C000391] Avlägsna skyddsfilmen

från inglasningar efter omedelbart ef-

ter monteringen.

88. BESKRIVNING AV UTFÖRANDE OCH TEKNISKA DATA

[A000101] I prislistan ﬁnns utförliga uppgifter om mått och teknis-

ka data.

[B000245] Segmentportar är tillverkade av stålplåtar och isolerade

med freonfritt polyuretanskum. Portstrukturen innehåller galvanisera-

de stålelement.

[B000028] Glaset som används till glaspartier (fönster, förglasade alu-

miniumproﬁler) tillverkas av plast. Absorberande av fukt från luften

är en naturlig egenskap hos plastglas, vilket gör att ändringar i väder-

leksförhållanden kan leda till tillfälliga ångdroppar i glaset. Svettande

hos förglasade aluminiumproﬁler är ett naturligt fenomen och berättigar

inte till ersättning enligt garantin.

[C000094] Aluminiumproﬁler som används i portarna är tillverkade

av proﬁler utan värmeisolering. Kondensering av ånga på aluminium-

proﬁler är ett naturligt fenomen

och inte omfattas av reklamation fordringar.

[D000429] Förzinkning görs inte i dekorationssyfte, utan

är ett skydd mot korrosion.

[C000311] Porten kan utrustas med fotoceller som förhindrar att porten

stängs när ett hinder är i vägen.

89. OMFATTNING AV MILJÖFÖRHÅLLANDEN, FÖR VILKA PORTEN

ÄR AVSEDD

• Temperatur - -30° C do +50° C

• Relativ luftfuktighet - max. 80% ej kondenserad

Angår manuella garageportar, i fråga om eldrivna portar - är omfattning-

en av miljöförhållanden angiven i installations- och underhållsinstruktion

för drivsystemet.

90. ANVÄNDNINGSOMRÅDE OCH AVSETT BRUK

[A000102] Alla produkter ska användas och hanteras på avsett vis. Val

och användning av produkterna vid byggnadsarbete ska följa den spe-

ciﬁka tekniska dokumentationen för monteringsplatsen i enlighet med

tillämpliga lagar och standarder.

[B000240] Segmentporten med en elektrisk drivenhet är avsedd att an-

vändas som garageport i ett bostadsområde för ett enda privat hushåll

och ska inte öppnas mot en allmän plats. Den har en pulsstyrningsfunktion

med en sändare eller styrningstillbehör (såvida inte prestandadeklara-

tionen anger något annat).

[B000241] Den manuellt aktiverade segmentporten är avsedd att

användas som en vertikal skiljevägg i byggnader för allmänt bruk

och verkstäder.

[A000163] All annan användning anses vara en annan än den åsyftade.

Tillverkaren ska inte hållas ansvarig för skador som uppstår från annan

användning än den åsyftade.

[B000165] Produkten kan endast användas på avsett vis under för-

utsättning att användaren har förstått relevanta säkerhetsvillkor och

potentiella risker samt att monterings- och driftsanvisningarna följs. När

produkten används i områden som är utsatta för väder och vind, miljön

och slumpmässiga incidenter (t.ex. översvämningar, hårda vindar eller

hagel) ansvarar tillverkaren inte för de förluster som orsakas av fakto-

rerna som nämns ovan.

91. BEGRÄNSNINGAR FÖR ANVÄNDNING AV GARAGEPORTEN

[C000045] Porten är inte avsedd att användas:

• i en explosiv atmosfär,

• som brandsäkra skott,

• i fuktiga utrymmen,

•

i lokaler med farliga kemikalier för skyddande beläggningar och färg,

• på solbelysta sidan vad det gäller mörka färger använda på portbla-

dets beklädnad,

• som stödkonstruktion av byggnaden,

• hermetisk vägg.

92. SÄKERHETSANVISNINGAR

[B000190] Minsta säkerhetsnivåer i dörrens kantskydd i enlighet med

PN-EN 13241.

Metod för aktive-

ring av dörren

Användning

Utbildade dör-

roperatörer

(privata lokaler)

Utbildade dör-

roperatörer

(allmänna lokaler)

Ej utbildade

dörroperatörer

(allmänna lo-

kaler)

Dödmansstyrning med

uppsikt* över dörren

Tryckknappsstyr-

ning utan elektrisk

spärrmekanism

Nyckelkontroll

utan elektrisk

spärrmekanism

Ej tillåtet

Pulsstyrning med upp-

sikt* över dörren

Pulsstyrning utan upp-

sikt* över dörren

Autostyrning

- huvudkantsskydd krävs

- otocellbarriär - tillval

- fotocellbarriär - obligatorisk

* Fri sikt över dörren innebär fullständig, direkt och kontinuerlig syn-

lighet för dörren i realtid.

[[C000447] Fotoceller ska användas när:

• den automatiska stängningsfunktionen är aktiverad,

• ärrkontrollfunktionen används,

• styrenheten är utanför dörrens avkänningsområde,

• dörren inte är inom användarens direkta synområde,

• dörren är avsedd för automatisk användning.

[C000074] Varningsskylt för ”automatisk port” bör sättas upp på porten.

93. MILJÖSKYDD

Förpackning

[A000008] Delar av förpackningen (kartong, plast etc.) klassiﬁceras

som avfall som är lämpligt att återvinna. Följa lokal lagstiftning rörande

de olika materialen innan de kastas.

Skrotning av produkt

Produkten består av många olika material. De ﬂesta av dem är lämp-

liga för återvinning. Sortera dem innan avyttring och leverera sedan

till återvinning.

134 IOiK/BS/UniPro/04/2020/ID-98589Teknisk dokumentation

Drift- och underhållshandbok - – Sektioneråd garage port UniPro

Följ lokal lagstiftning för olika material innan skrotning.

[A000009] Kom ihåg! Återvinning av förpackningsma-

terial sparar naturresurser och minskar mängden avfall.

[A000118] Denna enhet är märkt i enlighet med EU-direktiv 2012/19/

EU om avfall som utgörs av eller innehåller elektrisk och elektronisk

utrustning och Europaparlamentets och rådets direktiv 2006/66/

EG om batterier och ackumulatorer och förbrukade batterier och acku-

mulatorer och om upphävande av direktiv 91/157/EEG. Denna märkning

informerar om att enheten och batterierna inte kan slängas tillsammans

med annat hushållsavfall när de har förbrukats. Användaren är skyldig

att lämna in (överlämna) enheter och batterier till myndigheter eller fö-

retag som hanterar insamling av avfall som utgörs av batterier samt

elektrisk och elektronisk utrustning. De insamlande myndigheterna el-

ler företagen, inklusive lokala insamlingsplatser, butiker och kommunala

enheter, skapar ett lämpligt system som möjliggör inlämning av sådan

utrustning och sådana batterier.

Korrekt hantering av avfall som utgörs av batterier samt elektrisk och

elektronisk utrustning bidrar till att skadliga konsekvenser för människ-

ors hälsa och för miljön, vilka uppstår på grund av farliga komponenter

och felaktig förvaring och hantering av sådan utrustning och sådana

batterier, kan undvikas.

94. OM DRIFT

[B000230] Väsentliga krav för korrekt drift som säkerställer lång och

tillförlitlig prestanda:

•

Skydda sektionerna från förhållanden som är skadliga för målade ytor

och metalldelar, t.ex. frätande ämnen som syror, alkalier eller salter.

• Vid efterbehandling/renovering av rummet ska produkten skyddas

mot stänk från gips, färg och lösningsmedel.

• Se till att sektionerna inte kommer i kontakt med kalk, cement, alka-

lier eller rengöringsmedel (blekmedel, slippasta).

• Begränsa ytbehandlingsarbete med våta material. Avlägsna genast

murbruk om det kommer i kontakt med ytan på en sektion.

•

[B000231] använd fri vattendränering runt området vid den ne-

dre förseglingen,

• om du upplever ett alltför stort motstånd när du lyfter dörrbladet/dra-

periet ska du kontrollera att dörrgångjärnen, rullarna, kablarna och

ädrarna fungerar korrekt; om oegentligheter upptäcks ska du utfö-

ra alla nödvändiga justeringar (eller byta ut delar efter behov) enligt

dörrens installations- och användarhandbok,

•

aktivera inte funktionen för ”automatisk stängning” eller ”håll i sig

själv vid stängning” om dörren inte är utrustad med fotoceller el-

ler säkerhetskant,

•

om säkerhetsanordningen för kabelbrott eller äderbrott har löst

ut ska du byta ut skadade delar,

•

om dörren har en gångdörr ska du inte lyfta upp dörrbladet/draperiet

om gångdörren inte är låst,

•

ändra inte fasföljden för trefasspänningen efter att installationen

är färdig och dörren har börjat användas, eftersom detta kan leda

till skador på dörren,

• [B000189] Det är förbjudet att ta bort några strukturkom-

ponenter! Det kan leda till skador på delar som normalt

säkerställer säker användning av produkten.

• Det är förbjudet att göra ändringar på några komponen-

ter eller delar.

•

[B000210] Ändra inga justeringar som utförts av den pro-

fessionella installatören.

•

[A000062] Utför aldrig några produktreparationer

på egen hand.

•

[C000260] Montera inga ytterligare fyllningar eller

värmeisolering på dörrbladet/-kjolen utan skriftligt god-

kännande från tillverkaren. Portens drivenhet har noga

anpassats efter dörrbladets/-kjolens vikt, och ytterligare

element kan orsaka överbelastning eller fel.

• [C000092] Be en yrkesinstallatör att kontrollera och jus-

tera gränslägesbrytarnas placering när du har slutfört

efterbehandlings- eller renoveringsarbetet i samband

med ändring av golvnivån och efter demontering eller

montering av garageporten eller styrenheten.

• [D000315] Aktiviteten omfattas inte av garantin.

• [C000461] Under hela dörrens driftcykel ska användaren

visuellt övervaka dörrområdet och se till att personer

i närheten beﬁnner sig på säkert avstånd från dörren tills

den är helt öppen/stängd.

•

[B000202] [!]För portar med eldrift som är utrustade med

lås eller spärregel rekommenderas montering av lägesgi-

vare för låset eller regeln. I annat fall, om drivanordningen

är kopplat till nätet då ska låset eller regeln blockeras i öp-

pet läge.

95. INSTRUKTIONER FÖR ANVÄNDANDE

•

[C000383] Vistas, passera, spring eller kör inte under

porten när den är i rörelse. Innan öppning eller stängning

så försäkra dig om att inga människor, och speciellt barn

eller föremål, är i vägen för garageporten. Inga människor,

föremål eller fordon får vistas inom portens rörelseområde.

•

[C000076] OBS! Området i vilker portﬂyglarna rör sig

i får ej blockeras. När portﬂygeln stängs eller öppnas

då bör man se till att inga personer står i vägen,

särskilt barn.

•

[C000077] Det får inte ﬁnnas några hinder inom området

för ﬂygelns rörelse.

• OBS! Olycksfallrisk.

• [C000079] Det är endast tillåtet att närma sig dörren när

den inte längre är i rörelse (öppen eller stängd). När dör-

ren är i rörelse är det inte tillåtet att närma sig den.

• Var försiktig! Fara

• [D000143] Man får inte blockera portens eller drivanord-

ningens rörelse.

•

Man får inte stoppa ﬁngrar eller andra föremål i ledskenan.

• [C000384] Använd inte garageporten för att lyfta

• föremål eller människor.

• [A000103] Använd inte felaktiga produkter! Använd inte

produkten och kontakta en auktoriserad serviceverkstad

om produkten inte fungerar eller om dess delkomponen-

ter skadas.

•

[A000125] Ta inte bort, ändra eller inaktivera nå-

gon skyddsutrustning.

•

[B000194] Produkten får endast användas när alla nödvän-

diga säkerhetsanordningar sitter på plats och om dessa

anordningar fungerar.

• [B000211] Håll batterier, laddningsbara batterier och andra

mindre strömkällor utom räckhåll för barn. Risk att barn och

djur kan svälja dem!

Livsfara!

Konsultera omedelbart en läkare eller sök läkarvård om ett

sådant nödläge uppstår. Förkorta inte batteriets sladdar.

Elda inte upp batterierna. Försök inte ladda icke-laddnings-

bara batterier. Explosionsrisk!

• [C000080] Fjärrsändare, sändare eller annan styrutrust-

ning som aktiverar dörren ska förvaras utom räckhåll för

barn, för att undvika obehörig aktivering. Låt inte barn leka

med styrenheter. Sändare ska förvaras på torra platser.

•

[C000335] Skador orsakade av vindhastighet. Manövrera

inte dörren när vindhastigheten överskrider motståndsklas-

sen för vindhastighet som anges på dörrskylten. Lufttrycket

gör att dörrbladet böjs. Vid kraftig vindhastighet kan dörr-

bladet och dörrkonstruktionen skadas.

• [B000103] OBS! Skador orsakade av temperaturskillnad.

Temperaturskillnaden mellan utomhus (miljö) och inomhus

(rum) kan göra att produktdelarna böjs (bimetalleekten).

Om detta inträar kan skador uppstå om produkten används.

• [C000042] Denna utrustning får endast användas av barn

över 8 år, personer med fysiska och/eller mentala funk-

tionsnedsättningar och ovana användare under tillsyn eller

enligt bruksanvisningen, och under förutsättning att rutiner

na för säker användning och relaterade faror har förklarats

för dem. Låt inte barn rengöra eller utföra underhållsarbete

på enheten. Låt aldrig barn leka med utrustningen.

• [D000668] Om anvisningarna inte följs kan det leda till

allvarlig personskada, t.ex. krosskada i porten.

95.1. ÖPPNA OCH STÄNGA

[B000093] Portar med eldrift bör öppnas enligt driftens Monterings-

och Bruksanvisning.

[C000399] Öppna - dörren ska öppnas manuellt med hjälp av hand-

tagen på insidan eller utsidan. Felaktig användning av dörren kan

orsaka olyckor.

135

IOiK/BS/UniPro/04/2020/ID-98589 Teknisk dokumentation

Drift- och underhållshandbok - – Sektioneråd garage port UniPro SV

Stänga - dörren ska stängas manuellt genom att trycka hårt med hand-

taget. Dörrens självlåsande reglar spärrar då lämpliga dörramelement.

Spärrar (lås) - dörrar kan förses med lås som spärras genom vridning

av nyckeln moturs i 360 grader när dörren inte är elmanövrerad.

Låsa upp dörren - använd nyckeln eller regeln:

• utifrån - vrid nyckeln 360° medurs

• inifrån - tryck på spärrspaken på låsets sida. Spaken vilar i det låga

läget. Dra spaken uppåt för att stänga porten.

•

[A000133] Spärren eller låset ska öppnas och stängas

smidigt utan ryck. Ryckningar minskar hållbarheten och

säkerheten vid användning.

•

[B000104] Alla manuella produkter ska öppnas och stäng-

as jämnt, utan ryck som försämrar produktens hållbarhet

och användarsäkerhet.

• [C000334] Försäkra dig om att låset eller skjutlåset inte

beﬁnner sig i stängt läge varje gång portöppnaren ska

användas. Att starta portöppnaren är endast tillåtet när

låset och eller/skjutlåset är i öppet läge, eller om porten

är utrustad med automatisk låsöppnare.

•

[C000078] Porten kan bara öppnas och stängas med

drivenheten när porten är inom synhåll för operatören, så-

vida den inte förses med lämpliga säkerhetsanordningar.

•

[B000154] I porten som drivs med en elektrisk drivenhet

är drivenheten alltid kopplad till porten under normala

driftsförhållanden. Drivenheten får endast kopplas bort

i nödsituationer, t.ex. om drivenheten havererar. Efter att

drivenheten har kopplats bort och porten har öppnats och

stängts manuellt ska drivenheten kopplas in igen. Driven-

heten får inte kopplas bort medan den används eftersom

detta kan leda till permanenta skador på drivenheten.

•

[D000512]Nödupplåsningav drivenhetskautförasenl.driven-

hetstillverkarens Monterings- och användningsinstruktioner.

• [D000667] Använd inte drivenheten om det kräver repa-

ration eller justering, eftersom felaktig installation eller

felaktigt balanserad port kan leda till skada.

Gångdörr

•

[C000088] Gångdörren får endast användas manuellt genom att

trycka handtaget i öppningsriktningen. Gångdörren ska öppnas och

stängas mjukt, utan skarpa ryck som kan påverka dess hållbarhet,

användande och säkerhet.

• Gångdörrar är korrekt monterade och installerade om portbladet rör

sig smidigt och är lätt att använda.

•

Undvik att slå igen dörren hårt, då detta kan skada täckfärg och inglas-

ning på portbladet, deformera det och skada gångjärn och tätningar.

•

Det är förbjudet att överbelasta gångdörren, lämna föremål i dess

väg och att manövrera dörren med våld.

•

[C000089] Varje gång rekommenderas att använda dörrstängare,

som bör endast tillämpas på självstängande dörrbladet efter dess

tidigare manuella öppning.

•

[C000090] Varje gång före igångsättning av porten bör man förvissa

sig om gångdörren är stängd. Gångdörren som monteras i en dörr

med en elektrisk drivenhet ska monteras med en gränslägesbryta-

re som förhindrar att drivenheten startas när gångdörren öppnas

och stoppar dörren när gångdörren öppnas medan drivenheten

är aktiverad.

• [C000091] Det är förbjudet att fästa ytterligare kraft (annat än dörr-

stängare) för att påskynda stängning av dörren, vilket leder till

störningar eller skador på dörrstängaren.

•

[C000209] Det är förbjudet att lämna föremål mellan dörrblad

och karm.

96. LOPPANDE UNDERHÅLL

96.1. FÖLJANDE ÅTGÄRDER FÅR GENOMFÖRAS AV ÄGAREN

EFTER ATT DENNA NOGGRANT HAR LÄST IGENOM

BRUKSANVISNINGEN FÖR MONTERING OCH ANVÄNDNING

[D000166] Vidd allt underhållsarbete och alla besiktning-

ar bör strömmen kopplas bort fråm drivanoedningen.

Man ska koppla bort ackumulatorer också om de har bli-

vit levererade.

[C000476] Gör följande minst var tredje månad:

[C000470] Rengör ytorna på de yttre och inre dörrbladen med

en svamp och rent vatten eller rengöringsprodukter för lack som ﬁnns

på marknaden. Använd inte rengöringsmedel som kan repa ytan, vas-

sa verktyg, nitratlösningsbaserade produkter och rengöringsmedel.

Använd inte högtryckstvätt.

[B000217] Rengöra fönsterpaneler av glas (små fönster, glasa-

de aluminiumproﬁler).

Om du är osäker på vad glasningsmaterialet är tillverkat av ska du före

rengöring se till att rutan är reptålig. Material av låg hårdhet har lågt mot-

stånd mot mekanisk åverkan och repas lätt (t.ex. Standard SAN, PMMA).

Följ rekommendationerna nedan för att minimera risken för repor och

andra skador på rutornas ytor:

• Börja med att rengöra rutans yta med tryckluft eller spola den med

rinnande vatten för att avlägsna smuts- och dammpartiklar som kan

repa rutans yta.

• Använd därefter ett lämpligt mjukt rengöringsverktyg. Icke-slipande

rengöringsmedel kan användas. En alkoholfri, mild vätska med ett

neutralt pH-värde är ett lämpligt rengöringsmedel. Vi rekommende-

rar att du testar rengöringsmedlet på en liten yta på rutan.

• Använd ett mjukt vattenabsorberande sämskskinn eller en bomullst-

rasa för att torka av rutans yta.

•

Temperaturen för rutans yta och vattnet bör inte överstiga 25

°C vid rengöring.

Använd inte följande:

• gummirakor, skrapor och knivar

•

slipande kemikalier, lösningsmedel och alkoholbaserade

fönsterrengöringsmedel

• högtryckstvätt

• stora mängder vatten som kan leda till att dimma bildas på rutan

[D000231] Minst två gånger i månaden bör man utföra rengöring av de-

korativa element gjorda av rostfritt stål, t.ex. med hjälp av preparat för

vård av rostfritt stål Wurth (undvik kontakt med portbladet yta).

[B000220] Utför löpande inspektioner av produkten minst en gång

var sjätte månad och utför följande (om tillämpligt):

• kontrollera gångjärnsanslutningar, löprullar och ädrar, smörj vid be-

hov med t.ex. halvfast fett HWS-100 Würth,

•

kontrollera elementen som fäster produkten mot väggen, bultar

(skruvar) och matningsvalsar, åtgärda alla eventuella ojämnheter och

använd inte produkten förrän alla ojämnheter har åtgärdats,

• se till att elkablarna inte visar några tecken på slitage,

•

rengör fotocellskåporna eller signallampans skyddslins regelbundet,

• byt ut sändarbatterierna minst var tolfte månad,

• kontrollera att drivenheten sitter fast ordentligt,

•

smörj inte låscylindern med olja, använd graﬁtbaserat smörjmedel

vid behov,

•

kontrollera att mekanismen för nödöppning som medföljer driven-

heten fungerar korrekt,

•

utför underhåll på styrenheten enligt anvisningarna i styren-

hetens bruksanvisning.

[B000221] Följande åtgärder måste utföras mins var sjätte månad för

portar med en elektrisk drivenhet (om tillämpligt):

•

kontrollera om gränslägesbrytarna är korrekt justerade (använd

porten och var uppmärksam på den plats där porten stannar). När

porten stannar i stängt läge ska kablarna vara fortsatt spända. När

porten stannar i öppet läge ska den nedre tätningen inte ligga ovan-

för öppningen,

• kontrollera om de elektriska skyddsanordningarna fungerar korrekt

genom att simulera driftsförhållandena,

• kontrollera fotocellerna genom att simulera driftsförhållandena - när

ljusstrålen bryts ska porten stanna och ändra riktning,

• kontrollera stängningssensorn för låset eller haspen - när låset eller

haspen är stängd ska porten inte kunna användas,

•

kontrollera ljusridån - när ljusstrålen bryts ska porten stanna och

ändra riktning,

•

kontrollera stängningssensorn för gångdörren - när gångdörren är öp-

pen ska porten inte kunna användas,

[C000453] Kontrollera att överbelastningsskyddet (gäller

för styrenheter med överbelastningsjustering) och den

optiska listen fungerar som de ska. Porten ska stanna och

backa när portbladet rör vid ett föremål (gjort av hård ex-

panderad polypropen, XPS eller trä) 80 [mm] i diameter

och 50 [mm] hög som står på marken.

Stabiliseringsenhet

136 IOiK/BS/UniPro/04/2020/ID-98589Teknisk dokumentation

Drift- och underhållshandbok - – Sektioneråd garage port UniPro

[D000105] Underhåll

Stabiliseringsenheten kräver inget speciellt underhåll, dock håll den ren

för att förhindra vidhäftning av smuts, speciellt sanden. I fall av skada

på rep bör dem bytas omedelbart.

•

[B000007] Det är förbjudet att fortsätta använda por-

ten om fel i dess användande eller dess komponenter

upptäcks. Använd inte porten. Kontakta ett auktoriserat

servicecenter eller en yrkesinstallatör.

• [D000668] Om anvisningarna inte följs kan det leda till

allvarlig personskada, t.ex. krosskada i porten.

•

[A000114] Tillverkaren är inte ansvarig för skador som

orsakas av att användaren inte följer säkerhetsregler,

monterings- och användningsanvisningar eller tillämp-

liga juridiska krav.

Serviceinspektion

96.2. ÅTGÄRDER FÅR ENDAST UTFÖRAS AV EN PROFESSIONELL

INSTALLATÖR

[D000166] Vidd allt underhållsarbete och alla besiktning-

ar bör strömmen kopplas bort fråm drivanoedningen.

Man ska koppla bort ackumulatorer också om de har bli-

vit levererade.

[A000093] Kontrollera dörren med jämna mellanrum, minst var

12:e månad.

• [C000474] Identiﬁera dörren: dörrtyp, serienummer.

• Kontrollera dörrens skylt och varnings- och informationsdekaler, och

sätt dit sådana om de saknas.

•

Kontrollera dörrens garantisedel eller rapportbok - giltighet, aktu-

ell information.

• Kontrollera driftförhållandena för dörren. Om de skiljer sig från öns-

kat driftförhållande eller om dörren inte används på det sätt som

avses ska du informera ägaren om de tänkbara följderna (t.ex. fel

som kan uppstå).

•

Kontrollera att låset eller spärren fungerar som de ska (om tillämpligt).

•

Kontrollera att ärrkontrollen fungerar. Byt ut batterierna om det behövs.

•

Läs antalet cykler och skriv ned dem i garantisedeln (dörrar med ope-

ratörer med funktion för cykelräkning).

•

Åtgärda eventuella ojämnheter i dörrmanövreringen, samt skador

på delarna som kan förhindra säker användning.

•

[B000219] Gör en visuell kontroll av rutornas skick, och se till att

du upptäcker eventuella skador.

• Gör en visuell kontroll av spårens tekniska skick.

• Kontrollera de mekaniska komponenterna som påverkar säkerheten

och korrekt användande av produkten, åtgärda alla fel och reparera

eller byt defekta komponenter och delar.

•

Kontrollera om bandrullarna roterar under öppning och stängning

av dörrbladet. Kontrollera skicket på rullarna om de uppvisar motstånd

eller om de inte roterar alls. Justera valsarna eller byt ut de fullstän-

diga enheterna om detta behövs.

•

Kontrollera packningarnas och borstarnas skick, och byt ut dem

om synliga skador upptäcks.

• Kontrollera om fri vattendränering förekommer runt området vid den

nedre förseglingen.

•

Kontrollera om alla elektriska skyddsanordningar fungerar korrekt

genom att simulera deras driftsförhållanden som anges i avsnitt 96.3.

•

Om de elektriska operatörerna inte fungerar ska du koppla bort

operatören från strömförsörjningen under 2-3 minuter och däref-

ter ansluta åter.

•

Kontrollera att operatören fungerar som den ska, och kontrollera

gränslägesbrytarens justering enligt.

• Kontrollera att nödöppningsmekanismen som levereras med opera-

tören fungerar korrekt.

• Utför alla åtgärder i enlighet med installations- och användarhand-

boken för dörren, den elektriska operatören och manöverenheten.

•

Kontrollera att lås- eller spärrmekanismen och stängningssensorn för

låset eller spärren fungerar korrekt - när låset eller spärren är stäng-

da ska dörren inte fungera (om tillämpligt).

• Kontrollera elsystemet och i synnerhet elledningarna.

•

Kontrollera installationens alla fästpunkter med avseende på slita-

ge, fel eller obalans.

• Kontrollera de mekaniska komponenterna som påverkar säkerheten

och korrekt användande av produkten.

• Utför de underhållsåtgärder som krävs enligt avsnitt 96.1.

•

Åtgärda eventuella ojämnheter i dörrmanövreringen, samt skador

på delarna som kan förhindra säker användning.

•

[C000113] Kontrollera tillståndet hos alla ﬁxeringar som gjordes under

portinstallationen och korrigera om nödvändigt.

•

Smörj inte de rörliga delarna i grinden (med undantag för angivna

punkter), eftersom detta leder till att damm och smuts ansamlas och

slitaget ökar.

• Rengör fotoceller med en våt trasa; använd inte lösningsmedel eller

andra kemikalier då det kan skada fotocellerna.

•

[C000123] kontrollera att alla kopplingar är korrekt fastskruvade

och ﬁxerade,

• kontrollera att alla säkerhetsanordningar fungerar,

• om fel observera hos den elektriska drivenheten, koppla bort ström-

försörjningen i 2-3 minuter och koppla sedan på den igen,

• kontrollera gångjärnen och justera dem om nödvändigt,

•

om felaktigheter observeras, eliminera dem enligt portens Monte-

rings- och användningsinstruktioner,

•

kontrollera den manuella nödanvändningen av porten, och

om drivenheten

• snabbt kan låsas upp,

• kontrollera om det ﬁnns några hinder i vägen för fotocellerna, och

i portens öppningsarea,

•

kontrollera överströmbrytaren; utför nödvändiga justeringar enl.

de medföljande

• instruktionerna för styrenheten. Tryckkraften hos portbladet bör inte

överstiga värdena som anges i EN-12453,

•

[C000483] Kontrollera spänningen på löpskenans drivkedja eller -rem

(gäller skenenheter).

•

[C000484] smörj gångjärnsanslutningar, löprullar och ädrar med

t.ex. halvfast fett HWS-100 Würth.

•

[B000223] spärra portlåsen i öppet läge eller montera ytterligare ele-

ment för automatisk låsning vid montering av drivenheten.

• [C000486] kontrollera om kablarna är korrekt lindade, har rätt spän-

ning och är i gott skick längs hela sin längd. Vid synliga skador som

böjda kablar, trasiga trådar eller korrosion ska kablarna bytas ut.

• [B000224] kontrollera gångdörrens skick - justera vid behov,

•

[B000225] kontrollera att skyddsenheterna för kabelbrott och äder-

brott är i gott skick och byt ut enheterna om några avvikelser hittas.

• [B000226] kontrollera ädrarna och tillhörande element, ersätt vid

tecken på slitage eller skada.

• [B000227] kontrollera äderspänningen - öppna grinden genom att

lyfta dörrbladet halvvägs upp:

– om dörrbladet synligt faller ska du öka äderspänningen

– om dörrbladet synligt lyfter ska du minska äderspänningen

– Byt ut ädrarna om porten inte kan balanseras på rätt sätt.

FÖRSIKTIGHET! Om ovanstående åtgärder inte utförs

kan det leda till att bladet plötsligt faller ned, vilket utgör

en fara för människor eller föremål i närheten.

[C000485] fäst en inspektionsetikett på beslagen på portsidan (över

märkskylten) som bekräftar att inspektionen har utförts.

[B000228] avläs antalet cykler och notera dem på garantisedeln (portar

utrustade med drivenheter med cykelräknare). Om porten överstiger det

garanterad antalet cykler (antalet cykler framgår av de allmänna garanti-

villkoren) ska nya ädrar och kablar beställas (antalet cykler beräknas

från föregående äder- och kabelbyte).

• [B000209] Kontrollera att produkten är korrekt justerad

och uppfyller kraven i EN 13241, EN 12453 och EN 12445.

Genomför kontrollerna som beskrivs i avsnitt 96.3, 96.4.

•

[A000166] Eventuella ändringar och modiﬁkationer

på dörren ska först godkännas av tillverkaren.

96.3. JUSTERING AV DRIVENHET

[B000229] När du har avslutat installationen, kontrollera rörelsen hos

drivenheten och överbelastningsbrytarens funktion. När porten stöter

på ett hinder, ska den stanna och vända riktning.

OBS! Olycksfallrisk!

Man bör kontrollera att drivanordningen stannar medan porten öppas

då ﬂygeln belastas med en vikt på 20 kg sam sättes fast centralt vid

ﬂygelns nedre kant.

OBS! Olycksfallrisk!

•

[C000453] Kontrollera att överbelastningsskyddet (gäller

för styrenheter med överbelastningsjustering) och den

optiska listen fungerar som de ska. Porten ska stanna

och backa när portbladet rör vid ett föremål (gjort av hård

137

IOiK/BS/UniPro/04/2020/ID-98589 Teknisk dokumentation

Drift- och underhållshandbok - – Sektioneråd garage port UniPro SV

expanderad polypropen, XPS eller trä) 80 [mm] i diameter

och 50 [mm] hög som står på marken.

•

[C000454] Utför ett funktionstest för fotocellerna. När

porten håller på att stängas ska den stanna och ändra

riktning så snart fotocellsstrålen bryts.

•

[B000208] Mät kraften vid stängningskanten. Kont-

rollera att kraftgränsen uppfyller kraven i standarden

PN-EN 12453, bilaga A. Den dynamiska kraften för hu-

vudstängningskanten får inte överskrida 400 [N] och den

dynamiska aktivitetstiden får inte överskrida 750 [ms],

se PN-EN 12453.

1400N

400N

150N

25N

• [B000094] Underlåtenhet att utföra ovanstående arbete

kan leda till att dörrbladet plötsligt faller ned och skadar

människor eller föremål nära dörren.

• [D000668] Om anvisningarna inte följs kan det leda till

allvarlig personskada, t.ex. krosskada i porten.

96.4. JUSTERA ÖVERBELASTNINGSSKYDDET

[D000689] När slutpositionerna ställs in justerar drivenheten automa-

tiskt överbelastningsfunktionen (gäller drivenheter med denna funktion).

Överbelastningskänsligheten kan justeras manuellt i enlighet med sty-

renhetens bruksanvisning.

•

[C000455] Ställ in kraft och känslighet på överbelastnings-

skyddet enligt installationshandboken för drivenheten

(gäller drivenheter med justerbar överbelastning).

•

Den angivna kraften för överbelastningsskyddet bör vara

den minimala kraft som krävs för att genomföra en full-

ständig öppnings- och stängningscykel.

• Inställningen för överbelastningskänslighet är avgöran-

de för att skydda mot olyckor eller krossning av element

som sitter i öppningen. I enlighet med standarden

PN-EN 12453 får portkantsskyddets dynamiska kraft inte

överskrida 400 [N], medan varaktigheten för dynamisk

kraftanvändning inte får överskrida 750 [ms].

•

[C000456] Justera dörrens tryck- och dragkraft för att

förhindra risken för personskador och egendomsskador.

• Var försiktig! Fara.

•

[C000450] Kontrollera varje gång överbelastnings-

skyddet justeras (gäller drivenheter med justerbart

överbelastningsskydd) att kraftgränsen uppfyller kraven

i standarden PN-EN 12453, bilaga A. I enlighet med stan-

darden PN-EN 12453 får portkantsskyddets dynamiska

kraft inte överskrida 400 [N], medan varaktigheten för

dynamisk kraftanvändning inte får överskrida 750 [ms].

• [D000668] Om anvisningarna inte följs kan det leda till

allvarlig personskada, t.ex. krosskada i porten.

96.5. STABILISERINGSENHET

[D000557] Användningsområde

Fallskyddsmekanismen har testats och certiﬁerats med segmentportar

från tillverkaren. Systemet är endast certiﬁerat för att användas i dörrar

som produceras av tillverkaren. Tillverkaren har inget ansvar för att an-

vända denna skyddsmekanism i andra dörrar.

Fallskyddsmekanismen kan användas i alla segmentportar som produ-

ceras av tillverkaren och som öppnas vertikalt med hjälp av en drivenhet

eller manuellt. Enheten är lämplig för dörrar med en dörrbladsvikt på 20-

500 kg.

Fallskyddsmekanismen ska monteras på båda kablarna som dörrbla-

det är upphängt på.

Göromål som bör genomföras vid service översynen

Inom service översynen en gång om året bör man utföra följande:

1. Släpp äderspänning i porten.

2. Kontrollera tillstånd av ädern samarbetande med spaken.

Kontrollera om spaken bladet, som fäster repet ﬂyttar fritt

utan bindning.

4. Kontrollera om den övre rullen rör sig fritt i hylsan, om nödvändigt,

smörj med fett.

I fall fastställande av störningar i enhetens funktion bör man INTE utfö-

ras några som helst reparationer, enheten måste utbytas.

Procedur efter aktivering (blockering) av anordning

• Säkra portbladet mot fall.

• Lossa äderspänning.

• För att lätt avleda säkerhetsspaken först måste man lyfta portbladet

lite och dra sedan spaken nedåt.

• Ta bort skyddet.

•

VARNING! Om anordningen fungerade (användes) bör

den ovillkorligen ersättas med nya.

•

Byt ut alla delar i porten, som deformerades efter

igångsättning av enheten.

96.6. ÅTGÄRDER SOM ENDAST FÅR UTFÖRAS

AV TILLVERKARENS AUKTORISERADE SERVICEOMBUD:

• Alla former av ändringar av produkten.

• Reparation av komponenter.

• [C000465] Byte av elkabel.

•

[D000166] Vidd allt underhållsarbete och alla besiktning-

ar bör strömmen kopplas bort fråm drivanoedningen.

Man ska koppla bort ackumulatorer också om de har bli-

vit levererade.

• [A000011] Alla åtgärder ska utföras enligt anvisningarna

i denna installations- och användarhandbok.Skicka even-

tuella skriftliga anmärkningar och rekommendationer till

ägaren genom att t.ex. fylla i rapportboken eller garanti-

sedeln.När du har slutfört inspektionen ska du bekräfta

det genom att göra en anteckning i rapportboken eller

garantisedeln

138 IOiK/BS/UniPro/04/2020/ID-98589Teknisk dokumentation

Drift- och underhållshandbok - – Sektioneråd garage port UniPro

96.7. VANLIGA FRÅGOR

Orsak Lösning

Repen till porten föll från trumman

• Kontrollera spänning av repen

• För eldrivna portar kontrollera inställning av ändlägesbrytare

• Kontrollera avståndet mellan styrskenor på hela längden, se till

om porten inte har blockerat i styrskenorna

• Kontrollera vinkel på horisontella styrskenor (om de har korrekt

lutning)

• Kontrollera placering av buertar

• Kontrollera om längden av de båda repen är identisk

porten öppnas hårt/stängs plötsligt portbladet är inte balan-

serat (går ner, eller automatiskt öppnas)

• Kontrollera äderspänningen - öppna porten till hälften,

porten bör förbli i detta läge. Om grinden faller tydligt bör

ökas äderspänningen. Om grinden har ﬂyttats upp, minska

äderspänningen. Båda ädrar bör ha samma spänning

• Kontrollera skicket på ädrar och smörj dem

• Kontrollera korrekt lindning och sträckning av rep

Under drift av porten ﬁnns ett högt motstånd i rörelse, portbladet öpp-

nar inte jämnt

• Kontrollera om rullarna vrider sig under öppning och stängning

av portgardinen. Om rullarna motstår eller inte vrider sig alls, justera

dem på nytt och smörja

• Kontrollera om det inte ﬁnns föroreningar i styrskenor som kan

påverka felaktig drift av porten

• Kontrollera skicket på ädrar och smörja dem

Under drift av porten uppträder vibrationer av monteringsstrukturen

• Kontrollera skicket på alla fästen i rörliga kopplingar,

anslutningselement och vid behov förbättra dem (skruvar till

drivsystemet, styrskenor och gångjärn, osv)

• Kontrollera korrekthet av fastsättning av horisontella styrskenor

Låset kan inte öppnas/låsas/ fel funktion av låset

• Smörja tryck- och cylinderfall

• Kontrollera funktion av regeln, vid behov smörja

• Kontrollera korrekt installation av låset och låsbulten

• Kontrollera funktion av lilla regeln blockerande låset

Skydd mot rep bristning började fungera • Kontrollera skicket på repen. Ersätt trasiga rep med nya

• Ersätt med ett nytt skydd.

Repen inte korrekt lindade på trumman • Kontrollera korrekt lindning och sträckning av rep Kontrollera

repslängden

Rullar föll från styrskenan

• Kontrollera korrekt justering av ändlägesbrytare i eldrivna portar

• Kontrollera avstånd mellan styrskenor

• Kontrollera skicket på styrskenor, om de inte är deformerad

Skydd mot rep bristning började fungera • Ersätt med ett nytt element

Portbladet faller inte jämnt under stängning • Kontrollera korrekt repslindning på trumman

Porten stängt, tätningen är inte i kontakt med golvet

• Kontrollera repslindning på trumman

• För eldrivna portar kontrollera inställning av ändlägesbrytare

• Kontrollera golvets nivåreglering

Porten stängt, övre panelen når inte överstycket

• Kontrollera korrekt fästning av övre rullhållaren För eldrivna portar

• kontrollera inställning av ändlägesbrytare

• Kontrollera korrekt överlappning i överstycket

För låg höjd av portbladet i förhållande till styrskenor

• Kontrollera om tätningen i stängda porten är inte helt krossad

• Kontrollera korrekt överlappning av portbladet i överstycket

Kontrollera glapprum mellan paneler

Tecken på korrosion av ädrar. Alltför högljudda ädrar • Byt ut ädrarna.

Kontakta ett auktoriserat servicecenter om du har några frågor eller om något problem inte går att lösa.

[A000079] Tillverkaren förbehåller sig rätten till konstruktionsändringar som tjänar tekniska utvecklingen och inte ändrar produktens funktio-

nalitet utan varsel. Dokumentationen tillhör tillverkaren, eftertryck och användning helt eller delvis utan skriftligt tillstånd är förbjuden.

[A000048] Detta dokument har översatts fran Polska. Vid avvikelser gäller den Polska versionen.

139

IOiK/BS/UniPro/04/2020/ID-98589 Teknisk dokumentation

Drift- och underhållshandbok - – Sektioneråd garage port UniPro SV

• med ärrkontroll.................................................................

• automatisk stängning .......................................................

• med övre portkantsskydd ...............................................

• gångdörr ..............................................................................

• med fotoceller ....................................................................

• med gångdörrssensor......................................................

• vajerskydd ...........................................................................

• äderbrottsskydd...............................................................

• smart teknik.........................................................................

• valfria tillbehör...................................................................................................

ja nej

Rapportbok

Den som ansvarar för monteringen ansvarar för att fylla i alla uppgifter i portens loggbok, vilken ingår i portens rapportbok. De uppgifter som krävs

för att korrekt fylla i portens loggbok ﬁnns på portens märkskylt. Portens loggbok och garantisedel måste vara korrekt ifyllda i sin helhet för att even-

tuella garantianspråk på reparation ska godtas. Alla inspektioner och eventuella portreparationer ska alltid registreras i portens loggbok. Loggboken

ska även innehålla eventuella rekommendationer om efterföljande portinspektioner och eventuella byten av utslitna komponenter.

XXIX. MANUELL ELDRIVEN PORT (1)

annan:........................................................................................................................................................................................................................................................................

Serienummer:..........................................................................................................................................................................................................................................................

data på namnskylt

Portmått (bredd x höjd):........................................................................................................................................................................................................................................

Tillverkningsår:....................................................................................................... Installationsdatum: ................................................................................................

Installerad för:..........................................................................................................................................................................................................................................................

produktägarens fullständiga namn och adress (beställare)

av:...............................................................................................................................................................................................................................................................................

namn och adress till företaget som monterar porten

Adress för portmontering:....................................................................................................................................................................................................................................

(om ej ägarens adress)

Plats för användning:.............................................................................................................................................................................................................................................

plats för installation/drift på fältet/i en byggnad

XXX. SPECIFIKATION FÖR ELMANÖVRERAD PORT

[A000056] Styrning:

(1)

Driftspänning (strömförsörjning):....................................................................... Styrspänning:..........................................................................................................

• TOTMANN-säkerhetsgrepp (ej självlåsande)

STÄNGNING............................................................................. ÖPPNING..................................................................................

ja nej ja nej

ÖPPNING.................................................................................. STÄNGNING.............................................................................

ja nej ja nej

• AUTOMATIK-pulsstyrning (självlåsande)

(montörens underskrift och monteringsföretagets stämpel)

(1) – skriv X där det är markerat med , skriv tydligt

✒

Typ av port:

UniPro... N Sp St Sj SpA StA NP HL

UniPro Plus A............................................................................N

UniPro Nano 80...................................................................... St

UniPro RenoSystem........St

UniTherm.....Sp St Sj

PRIME ................................Sp

140 IOiK/BS/UniPro/04/2020/ID-98589Teknisk dokumentation

Drift- och underhållshandbok - – Sektioneråd garage port UniPro

XXXI. ACCEPTANSPROTOKOLL/PROTOKOLL FÖR PORTÖVERLÄMNING

Den angivna portens tekniska skick och säkerhet överensstämmer med de standarder och direktiv som anges i portens tekniska dokumentation.

Fullständiga acceptanstester av porten ska utföras av erfaren och behörig personal. Ansvaret för att utföra erforderliga tester ska

ligga på den ovan nämnda personalen. Beroende på beﬁntliga risker ska efterlevnaden av kraven i tillämpliga lagar, standarder och

andra bestämmelser, i synnerhet SS-EN 13241-1, kontrolleras.

XXXI.I. TESTERNA AV PRODUKTEN UTFÖRDES UTAN PROBLEM OCH I ENLIGHET MED KRAVEN

• med komplett och redo montering och med alla elektrotekniska och mekaniska komponenter korrekt inställda

• med tillfällig strömförsörjning, men med alla elektrotekniska och mekaniska komponenter korrekt inställda

XXXI.II. TESTER KUNDE INTE UTFÖRAS UNDER PRODUKTMOTTAGANDET PÅ GRUND AV

• bristande strömförsörjning

• defekter och fel

• andra orsaker utanför montörens kontroll

(1) (2)

stad datum

produktägarens underskrift

(beställare)

montörens underskrift

monteringsföretagets stämpel

produktägarens underskrift

(beställare)

montörens underskrift

monteringsföretagets stämpel

XXXI.III.

TESTERNAAV PRODUKTEN KOMMERATTSCHEMALÄGGASOCHUTFÖRAS PÅ BEKOSTNADAV OCH PÅ INITIATIV AVPRODUKTÄGAREN/

MONTERINGSFÖRETAGET

XXXI.IV. TESTERNA AV PRODUKTEN UTFÖRDES UTAN PROBLEM OCH I ENLIGHET MED KRAVEN

Jag intygar att:

• Jag samtycker härmed till garantivillkoren och bekräftar godkännandet av den fullständiga produkten samt drift- och underhållshandboken.

• Jag har fått information om korrekt användning av produkten, jag har läst och förstått villkoren för användning, drift och underhåll

(1) – skriv X där det är markerat med , skriv tydligt

(2) – stryk över det som inte är tillämpligt

✒

141

IOiK/BS/UniPro/04/2020/ID-98589 Teknisk dokumentation

Drift- och underhållshandbok - – Sektioneråd garage port UniPro SV

XXXII.INSPEKTIONSDOKUMENT

[A000072] För att kontrollera produktens tekniska skick ska en professionell montör beakta alla tillverkarens riktlinjer som anges i installations- och
