ORIGINAL EINBAU- UND
BETRIEBSANLEITUNG SEITE 2–18
TRANSLATION OF THE ORIGINAL INSTALLATION
AND OPERATING INSTRUCTIONS PAGE 20–36
INSTRUKCJA
MONTAŻU I OBSŁUGI STRONY 38-54
NUR ORIGINAL MIT DER RAUTE®
D
GB
PL

Bedienungsanleitung
WITA go.future Z+
2
Inhalt
 Konformitätserklärung.....................................................................................................................................
 Sicherheitshinweise...........................................................................................................................................
 Allgemeines......................................................................................................................................................... 
 KennzeichnungvonHinweiseninderBetriebsanleitung ...................................................................... 
 Personalqualifikation ........................................................................................................................................ 
 GefahrenbeiNichtbeachtungderSicherheitshinweise......................................................................... 
 SicherheitsbewusstesArbeiten ..................................................................................................................... 
 SicherheitshinweisefürdenBetreiber ........................................................................................................ 
 SicherheitshinweisefürMontage-undWartungsarbeiten.................................................................... 
 EigenmächtigerUmbauundErsatzteilherstellung.................................................................................. 
 UnzulässigeBetriebsweisen........................................................................................................................... 
 TransportundLagerung....................................................................................................................
 BestimmungsgemäßeVerwendung.................................................................................................
 AngabenüberdasErzeugnis............................................................................................................
 TechnischeDatengofutureZ...................................................................................................................... 
 Lieferumfang.....................................................................................................................................................
 BeschreibungderPumpe................................................................................................................
 Bedienung .........................................................................................................................................
 TemperaturSteuerungohneZeitschaltFunktion ..................................................................................
TimerModus(TemperatursteuerungmiteinstellbarerZeitschaltfunktion)....................................
SmartModus......................................................................................................................................................
TemperaturEinstellung...................................................................................................................................
Zeiteinstellung...................................................................................................................................................
EinstellungderDrehzahlstufe.......................................................................................................................
 Montage.............................................................................................................................................
 ElektrischerAnschluss .....................................................................................................................
 MontagedesNetzsteckers............................................................................................................................
 Anlagefüllenundentlüften ............................................................................................................
 WartungundService .......................................................................................................................
 StörungenUrsachenundBeseitigungen .....................................................................................
 Entsorgung........................................................................................................................................

3
WITA go.future Z+
EUKONFORMITÄTSERKLÄRUNG
Name des Ausstellers: Wita Sp. z o.o.
86-005 Białe Błota,
Zielonka ul. Biznesowa 22
Gegenstand der Erklärung: Brauchwasserumwälzpumpe
Typ: go.future
Ausführung: Z+
Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf
die sich diese EU-Konformitätserklärung bezieht, mit den folgenden Normen und
Richtlinien übereinstimmen:
Elektromagnetische Verträglichkeit Richtlinie 2014/30/EU
EN 55014-1 : 2006 + A1 : 2009 + A2 : 2011
EN 55014-2 : 1997 + A1 : 2001 + A2 : 2008
EN 61000-3-2 : 2014
EN 61000-3-3 : 2013
Niederspannungsrichtlinie 2014/35/EU
EN 16297-1 : 2012
EN 60335-2-51 : 2003 + A1 : 2008 + A2 : 2012
RoHS 2011/65/EU
Diese Erklärung wird verantwortlich für den Hersteller abgegeben durch:
Zielonka, 04.05.2021
Frank Kerstan
Geschäftleitung

Bedienungsanleitung
WITA go.future Z+
4
 Sicherheitshinweise
2.1 Allgemeines
Diese Einbau- und Betriebsanleitung ist Bestandteil des Pro-
duktes und enthält grundlegende Informationen, die bei Monta-
ge, Betrieb und Wartung zu beachten sind. Aus diesem Grund
muss sie unbedingt vor der Aufstellung vom Monteur und dem
zuständigen Fachpersonal bzw. Betreiber gelesen werden.
Es sind nicht nur die allgemeinen unter Punkt 2 genannten Si-
cherheitshinweise zu beachten sondern auch die in den ande-
ren Abschnitten genannten speziellen Sicherheitshinweise.
Dieser Anleitung ist eine Kopie der EU-Konformitätserklärung
beigefügt. Bei einer mit uns nicht abgestimmten Änderung
verliert diese ihre Gültigkeit.
2.2 Kennzeichnung von Hinweisen in der Betriebsanleitung
Allgemeines Gefahrensymbol
Warnung! Gefahr von Personenschäden!
Die bestehenden Vorschriften zur
Unfallverhütung sind zu beachten.
Warnung! Gefahr durch elektrische
Spannung! Gefährdungen durch
elektrische Energie sind auszuschließen.
Weisungen lokaler oder genereller
Vorschriften (z. B. IEC, VDE usw.) und
der örtlichen Energieunternehmen sind
zu beachten.

Bedienungsanleitung
WITA go.future Z+
5
Hier stehen nützliche Hinweise zur
Handhabung des Produktes. Sie machen
auf mögliche Schwierigkeiten aufmerk-
sam und sollen für einen sicheren
Betrieb sorgen.
Direkt am Produkt angebrachte Hinweise wie zum Beispiel:
• Drehrichtungspfeil
• Typenschild
• Kennzeichnung der Anschlüsse müssen unbedingt beachtet
werden und in einem gut lesbaren Zustand gehalten werden.
2.3 Personalqualifikation
Das Personal für die Montage, Bedienung und Wartung
muss die entsprechende Qualifikation aufweisen. Ver-
antwortungsbereich, Zuständigkeit und Überwachung
des Personals sind durch den Betreiber sicherzustellen. Sollte
das Personal nicht die erforderlichen Kenntnisse aufweisen, so
ist dieses entsprechend zu schulen oder zu unterweisen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie
von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
genutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Geräts unterwiesen wurden und sie
die daraus resultierenden Gefahren verstehen. Kinder dürfen
nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung
dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt
werden.
Hinweis

Bedienungsanleitung
WITA go.future Z+
6
2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise
Werden die Sicherheitshinweise nicht beachtet, kann dies eine
Gefährdung von Personen, Umwelt und Anlage zur Folge ha-
ben. Die Nichtbeachtung der Sicherheitshinweise führt zum
Verlust jeglicher Schadenersatzansprüche.
Mögliche Gefährdungen sind zum Beispiel:
• Gefährdungen von Personen durch elektrische und
mechanische Einwirkungen.
• Versagen wichtiger Funktionen der Anlage.
• Gefährdung der Umwelt durch Austreten von Flüssigkeiten
in Folge eines Lecks.
• Versagen vorgeschriebener Reparatur- und Wartungsarbeiten.
2.5 Sicherheitsbewusstes Arbeiten
Die in dieser Anleitung aufgeführten Sicherheitshinweise und
auch die bestehenden nationalen Unfallverhütungsvorschriften
sind zu beachten. Bestehen außerdem interne Vorschriften des
Betreibers der Anlage, so sind auch diese zu beachten.
2.6 Sicherheitshinweise für den Betreiber
• ein evtl. vorhandener Berührungsschutz vor sich bewegenden
Teilen darf bei der sich in Betrieb befindlichen Anlage weder
entfernt noch außer Funktion gesetzt werden.
• sollten durch ein Leck Flüssigkeiten austreten, so sind diese
so aufzufangen oder abzuleiten, dass keine Gefährdungen für
Personen oder die Umwelt entstehen können.

Bedienungsanleitung
WITA go.future Z+
7
• Gefährdungen durch elektrische Energie müssen
ausgeschlossen werden.
Hierzu sind z. B. die Vorschriften des VDE und der
lokalen Energieversorgungsunternehmen zu beachten.
• Sollten an der Anlage Gefahren durch heiße oder kalte Teile
auftreten, so müssen diese mit einem Berührungsschutz ver-
sehen werden.
• Leicht entzündliche Stoe sind vom Produkt fernzuhalten.
2.7 Sicherheitshinweise für Montage und Wartungsarbeiten
Der Betreiber der Anlage ist dafür verantwortlich, dass alle
Montage- oder Wartungsarbeiten von qualifiziertem Fachperso-
nal vorgenommen werden. Sie müssen sich vorher anhand der
Bedienungsanleitung mit dem Produkt vertraut gemacht haben.
Arbeiten an der Pumpe sind grundsätzlich nur im Stillstand der
Anlage zulässig.
Es muss eine sichere Trennung vom Stromnetz erfolgen. Hierzu
den Gerätestecker abziehen. Vorgeschriebene Vorgehensweisen
zum Stillsetzen sind gegebenenfalls aus der Betriebsanleitung
zu entnehmen. Nach Beendigung der Arbeiten sind alle Schut-
zeinrichtungen, wie zum Beispiel ein Berührungsschutz wieder
vorschriftsmäßig anzubringen.
2.8 Eigenmächtiger Umbau und Ersatzteilherstellung
Veränderungen oder Umbau des Produktes sind nur in vorhe-
riger Absprache mit dem Hersteller zulässig. Für Reparaturen
sind nur Originalersatzteile zulässig. Es darf nur vom Hersteller

Bedienungsanleitung
WITA go.future Z+
8
zugelassenes Zubehör verwendet werden. Werden andere Teile
verwendet, so ist eine Haftung des Herstellers für die daraus
entstehenden Folgen ausgeschlossen.
2.9 Unzulässige Betriebsweisen
Wird die Pumpe vom Netz getrennt, muss vor Wiedereinschal-
ten eine Wartezeit von mindestens 1 Minute eingehalten werden.
Die Einschaltstrombegrenzung der Pumpe ist sonst wirkungs-
los und es kann zu Funktionsstörungen, oder Beschädigungen
eines evtl. angeschlossenen Heizungsreglers kommen.
Die Betriebssicherheit der Pumpe ist nur bei
bestimmungsgemäßer Verwendung gewährleistet.
Punkt 4 dieser Betriebsanleitung ist hierbei zu
beachten. Die in den technischen Daten angegebenen
Grenzwerte sind unbedingt einzuhalten.
 TransportundLagerung
Das Produkt ist sofort nach Erhalt auf etwaige Transportschäden hin zu untersuchen. Sollten
Transportschäden festgestellt werden, so sind diese beim Spediteur geltend zu machen.
Unsachgemäßer Transport und unsachgemäße Lagerung können zu Personenschäden
oder zu Schäden am Produkt führen.
• Bei Lagerung und Transport ist das Produkt vor Frost, Feuchtigkeit
und Beschädigungen zu schützen.
• Die Pumpe niemals an Anschlusskabel oder Klemmkasten tragen,
sondern nur am Pumpengehäuse.
• Sollte die Verpackung durch Feuchtigkeit aufgeweicht worden sein,
kann ein Herausfallen der Pumpe zu ernsten Verletzungen führen.

Bedienungsanleitung
WITA go.future Z+
9
Maximale Förderhöhe
Maximaler Durchfluss
Leistungsaufnahme P1 (W)
Versorgungsspannung
Emissions-Schalldruckpegel
Schutzart
Umgebungstemperatur
Medientemperatur
1,4 m
650 l/h
2,5 - 7,0
230V AC (187-253 VAC) 50Hz (60Hz)
LB ≤40dBA, Prüfverfahren GB29529
IP44
0 bis 40 °C
+5 bis 65°C
 BestimmungsgemäßeVerwendung
Diese Brauchwasserpumpe wird zur Zirkulation von Warmwasser in Ein- und
Zweifamilienhäusern mit einer Leitungslange bis zu 50m eingesetzt.
Durch die Zirkulationspumpe wird erreicht, dass an der Verbrauchsstelle warmes
Wasser ohne Zeitverzögerung zur Verfügung steht, wenn es benötigt wird.
Die Pumpe kann das warme Wasser den ganzen Tag Temperaturgesteuert zur
Verfügung stellen, oder für einstellbare Zeiträume.
 AngabenüberdasErzeugnis
5.1 Technische Daten go.future Z+

Bedienungsanleitung
WITA go.future Z+
10
Systemdruck Max.
Minimaler Einlaufwasserdruck
Zugelassene Fördermedien
Abmessungen
Gewicht
Anschlüsse
Vorsicht!
Unzulässige Fördermedien können die Pumpe zerstören,
sowie Personenschäden hervorrufen.
Unbedingt Herstellerangaben und Sicherheitsdatenblätter berücksichtigen!
5.2 Lieferumfang
• Original Einbau- und Betriebsanleitung
• Pumpe
• 2 Flachdichtungen
• Pumpenstecker
• Isolierung
 BeschreibungderPumpe
In einem durchschnittlichen Haushalt werden 10 bis 20% des Stromverbrauchs durch herkömmli-
che Standardpumpen verursacht. Durch den Einsatz der go.future Z+ kann der Energieverbrauch
gegenüber einer herkömmlichen Umwälzpumpe bis ca. 80% gesenkt werden. Die hydraulische
Leistung konnte gegenüber den Standardpumpen nahezu gleichgehalten werden.
10 bar (1 MPa)
0,005 MPa
sauberes Trinkwasser bis < 20° dH
partikelfrei, faserfrei und pH-neutral
81 mm x 81 mm x 131 mm (L x B x H)
1,2 kg
IG ½“
Hinweis

Bedienungsanleitung
WITA go.future Z+
11
 Bedienung
Betriebsartarten der Pumpe
Die Pumpe hat drei unterschiedliche Betriebsarten.
1. Temperatur Steuerung ohne Zeitschaltfunktion
2. Timer Modus (Temperatursteuerung mit einstellbarer Zeitschaltfunktion)
3. Smart-Modus (Temperatursteuerung mit voreingestellten Timerwerten)
7.1 Temperatur Steuerung ohne Zeitschalt Funktion
Nach dem Einschalten leuchtet das „Mode“ Symbol unten links im Display. Die Pumpe läuft in
dieser Betriebsart 24 Stunden am Tag. Wenn die Temperatur des Wassers in der Rohrleitung
niedriger ist als die eingestellte Starttemperatur, wird die Pumpe eingeschaltet, bis die Tempera-
tur des Wassers in der Rohrleitung die eingestellte Stopptemperatur erreicht.
Drücken Sie die linke Menütaste „ “, um in den Auswahlmodus zu gelangen, im unteren Teil des
Displays blinkt zur Anzeige des aktuellen Standardmodus „Mode“, drücken Sie die Taste „OK“, um
direkt in den Temperatursteuermodus zu gelangen. Wenn das Wort „Mode“ aufhört zu blinken
und permanent leuchtet, ist die Einstellung abgeschlossen. Der Temperaturbereich kann wie in
Kapitel 7.4 beschrieben verändert werden.
Max. Temperatur
Menütaste Verstellen und Bestätigen
der Einstellungen
Schritt zurück
Wochentage
Motor an/aus
Timer
Smart Modus
Leistungsstufe
Uhrzeit
Menüpunkte
Min. Temperatur
Fühlertemperatur

Bedienungsanleitung
WITA go.future Z+
12
7.2 Timer Modus (Temperatursteuerung mit einstellbarer Zeitschaltfunktion)
Wenn der Timer Modus eingeschaltet ist, leuchtet das „Timer“-Symbol. Für jeden Tag der Woche
sind drei Ein- und Ausschaltzeiten einstellbar. Die Pumpe wird zur eingestellten Zeit eingeschal-
tet, wenn die Temperatur des Leitungswassers niedriger als die eingestellte Starttemperatur ist,
und läuft bis die Temperatur des Leitungswassers die eingestellte Stopptemperatur erreicht. Zum
Einstellen der Zeiträume ist folgendermaßen vorzugehen:
Drücken Sie die linke Menütaste „ “, um in den Auswahlmodus zu gelangen, drücken Sie die „+“
„-“-Taste, um in den Timer Modus zu gelangen (es wird dann „Timing“ angezeigt). Drücken Sie
die OK-Taste. Das Timer Symbol hört auf zu blinken und der Wochentag blinkt. Wählen sie mit
den „+“ „-“- Tasten den Wochentag aus, für den Sie Zeiten einstellen möchten. Bestätigen Sie
diesen mit OK. Hinter „Ti per“ blinkt die Zahl „1“. Dies ist der erste Programmplatz für den Zeiten
eingestellt werden können. Sie können jetzt durch Drücken der „+“ „-“-Tasten noch zwei weiter
Programmplätze auswählen. Bestätigen Sie den Programmplatz den Sie ändern möchten mit OK.
Stellen Sie nun mit den „+“ „-“-Tasten die Stunden für die Einschaltzeit ein. Betätigen sie dies mit
OK. Jetzt blinken die Minuten und können verändert werden. Mit „OK“ bestätigen. Jetzt blinken
die Stunden für die Ausschaltzeit. Nach dem Einstellen bestätigen Sie wieder mit „OK“. Nun
können Sie die Minuten für die Ausschaltzeit einstellen. Wieder mit „OK“ bestätigen. Nun blinkt
wieder der Wochentag und Sie können die Einstellungen für die anderen Wochentage vorneh-
men. Nach ca. 10 Sekunden ohne Tastendruck werden die Einstellungen übernommen. Die Pumpe
schaltet automatisch in den Normalbetrieb um und arbeitet jetzt mit den eingestellten Zeiten. Sie
können die Zeiten jederzeit wieder wie beschrieben verändern.
7.3 Smart Modus
Halten Sie die Menütaste „ “ 3 Sekunden lang gedrückt, um den Smart-Modus einzuschalten.
Nach dem Einschalten leuchtet das Automatiksymbol (Ⓐ) auf, und die Pumpe läuft standardmä-
ßig im eingestellten Temperaturbereich während dreier Perioden: 6:00-9:00, 11:00-13:00, 21:00-
23:00. Wenn die Temperatur des Leitungswassers niedriger ist als die eingestellte Starttempera-
tur, wird die elektrische Pumpe eingeschaltet und läuft bis die Temperatur des Leitungswassers
die eingestellte Stopptemperatur erreicht hat. Die Zeiteinstellung kann angepasst werden. Gehen
Sie hierzu folgendermaßen vor:
Drücken Sie im eingeschalteten Smartmodus (Das (Ⓐ) Symbol leuchtet) die linke Menütaste
„ “, um in den Auswahlmodus zu gelangen, drücken Sie die „+“ „-“-Taste, um in den Timer Mo-
dus zu gelangen (es wird dann „Timing“ angezeigt). Drücken Sie die OK-Taste. Das Timer Symbol
hört auf zu blinken und der Wochentag blinkt. Wahlen sie mit den „+“ „-“- Tasten den Wochentag
aus, für den Sie Zeiten einstellen möchten. Bestätigen Sie diesen mit OK. Hinter „Ti per“ blinkt die
Zahl „1“. Dies ist der erste Programmplatz für den Zeiten eingestellt werden können. Sie
können jetzt durch Drücken der „+“ „-“-Tasten noch zwei weitere Programmplätze auswählen.
Bestätigen Sie den Programmplatz den Sie ändern möchten mit OK. Stellen Sie nun mit den
„+“ „-“-Tasten die Stunden fur die Einschaltzeit ein. Betatigen sie dies mit OK. Jetzt blinken die

Bedienungsanleitung
WITA go.future Z+
13
Minuten und konnen verandert werden. Mit „OK“ bestatigen. Jetzt blinken die Stunden fur die
Ausschaltzeit. Nach dem Einstellen bestatigen Sie wieder mit „OK“. Nun konnen Sie die Minuten
fur die Ausschaltzeit einstellen. Wieder mit „OK“ bestatigen. Nun blinkt wieder der Wochentag
und Sie konnen die Einstellungen fur die anderen Wochentage vornehmen. Nach ca. 10 Sekunden
ohne Tastendruck werden die Einstellungen ubernommen. Die Pumpe schaltet automatisch in
den Normalbetrieb um und arbeitet jetzt mit den eingestellten Zeiten. Sie konnen die Zeiten
jederzeit wieder wie beschrieben verandern. Um den Smart Modus zu verlassen drücken Sie die
Menütaste „ “ erneut für 3 Sekunden. Hierdurch wechselt die Pumpe vom Smart Modus in den
Timer Modus.
7.4 Temperatur Einstellung
Die Stopptemperatur und die Starttemperatur der Pumpe kann verändert werden. Die Stopptem-
peratur ist mindestens 2 °C höher als die Starttemperatur, und der Temperatureinstellbereich
beträgt 20 - 60 °C.
Einstellung Starttemperatur, Stopptemperatur:
Drücken Sie die Menütaste „ “ unten links, um in den Auswahlmodus zu gelangen. Drücken Sie
dann die „+“ „-“-Tasten bis „Co.Tem“ angezeigt wird, danach drücken Sie „OK“, um in den Tempe-
ratureinstellmodus zu gelangen. Im Temperatureinstellmodus können sie durch Drücken der Taste
„OK „ zwischen der Start- und Stopptemperatur umschalten.
Drücken der „+“ „-“-Tasten verändert die Start- oder Stopptemperatur, dieses Symbol „
“ bedeutet, dass die Starttemperatur eingestellt wird, wenn dieses Symbol „ “ anzeigt wird,
bedeutet dies, dass die Stopptemperatur eingestellt wird.
Nach einer Wartezeit von ca. 7 Sekunden schaltet die Pumpe in den Normalbetrieb um und die
Pumpe arbeitet im eingestellten Temperaturbereich.
7.5 Zeiteinstellung
Drücken Sie die Menütaste „ “ unten links, um in den Auswahlmodus zu gelangen, drücken Sie
die „+“ „-“-Taste bis zum Menüpunkt „Time Set“, drücken Sie dann die „OK“-Taste, um zur Zeit-
einstellung zu gelangen. Zunächst blinkt im Display die Anzeige für einen Wochentag, drücken
Sie die „+“ „-“-Taste zum Einstellen des Wochentages für den die Einstellungen vorgenommen
werden sollen. Drücken Sie die „OK“-Taste, um die Wochentag festzulegen. Drücken Sie die
„+“ „-“-Tasten, um die aktuelle Stunde einzustellen. Weiter mit der „OK“-Taste. Drücken Sie die
„+““-“-Tasten um die aktuelle Minute einzustellen. Weiter mit der „OK“-Taste. „Time set“ blinkt
und nach ca. 10 Sekunden schaltet die Pumpe in den Normalbetrieb um. Die aktuelle Zeit ist jetzt
eingestellt.

Bedienungsanleitung
WITA go.future Z+
14
7.6 Einstellung der Drehzahlstufe
Die Pumpe verfügt über drei Leistungsstufen.
Die eingestellte Stufe wird im Display durch diese drei Balken angezeigt.
Je mehr Balken angezeigt werden umso höher ist die eingestellte Leistung
Stufe 1 entspricht 80% Drehzahl
Stufe 2 entspricht 90% Drehzahl
Stufe 3 entspricht der vollen Drehzahl
Einstellung der Drehzahlsteuerung:
Drücken Sie die Menütaste „ “ unten links, um in den Auswahlmodus zu gelangen, drücken Sie
die „+“ „-“-Taste bis der Menüpunkt „Speed“ angezeigt wird. Drücken Sie die „ OK“-Taste, um in
die Stufeneinstellung zu gelangen, drücken Sie die „+“ „-“-Taste für die Stufeneinstellung.
Drücken Sie Abschließend auf die OK Taste. „Speed“ blinkt und nach ca. 10 Sekunden schaltet die
Pumpe in den Normalbetrieb um. Die gewünschte Stufe ist jetzt eingestellt.
 Montage
Der Einbau der Zirkulationspumpe erfolgt in der Leitung, in der Regel direkt vor dem Brauch-
wasserspeicher und zwar so, dass das Wasser von der letzten Zapfstelle über die Zirkulati-
onsleitung in den Speicher zurückgepumpt wird. Druckseitig ( Primarseitig ) der Pumpe muss
ein Ruckschlagventil eingebaut werden, welches verhindert, dass die Pumpe beim Önen des
Zapfhahnes rückwärts durchströmt wird. An der Saugseite (sekundarseitig) der Pumpe wird
zur Vereinfachung der Wartung eine Absperrarmatur eingebaut. Spannungsfreie Montage mit
waagerecht liegendem Pumpenmotor durchführen (Richtungspfeil auf dem Pumpengehäuse
zeigt die Flussrichtung an) Bei Wärmedämmarbeiten darauf achten, dass der Pumpenmotor und
das Elektronikgehäuse nicht gedämmt werden. Der Temperaturfühler ist an der Rücklaufleitung
(Zirkulationsleitung)anzubringen.
Spannungsfreie Montage mit waagerecht liegendem Pumpenmotor durchfuhren (Richtungspfeil
auf dem Pumpengehäuse zeigt die Flussrichtung an) (Fig.1). Bei Wärmedammarbeiten darauf
achten, dass der Pumpenmotor und das Elektronikgehäuse nicht gedämmt werden.

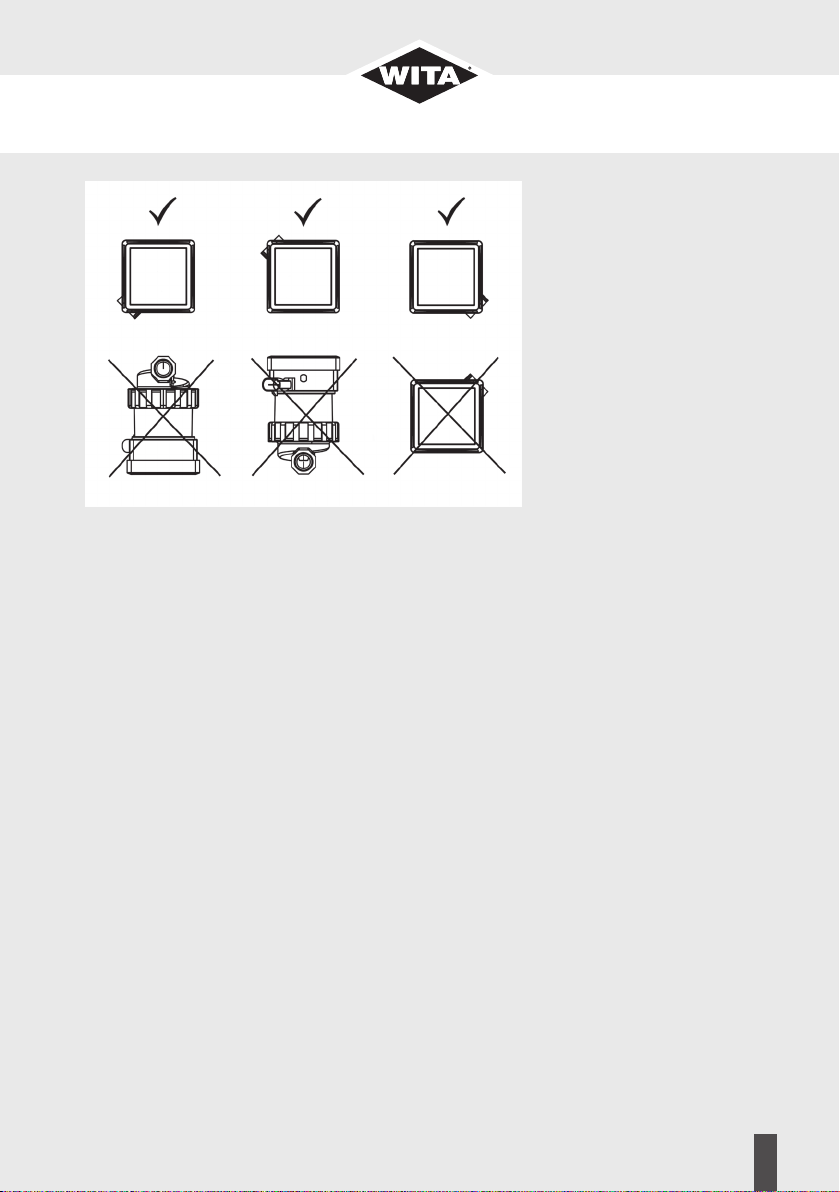

Zulässige Einbaulagen beachten:
Fig. 1

Bedienungsanleitung
WITA go.future Z+
15
 ElektrischerAnschluss
Achtung Lebensgefahr!
Unsachgemäße Installation und unsachgemäßer elektrischer Anschluss
können lebensgefährlich sein. Gefährdungen durch elektrische Energie
sind auszuschließen.
• Installation und elektrischen Anschluss nur durch Fachpersonal und gemäß
der geltenden Vorschriften (z.B. IEC,VDE usw.) durchführen lassen!
• Stromart und Spannung müssen den Angaben des ypenschildes entsprechen.
• Vorschriften der lokalen Energieversorger beachten!
• Unfallverhütungsvorschriften beachten!
• Niemals am Netzkabel ziehen
• Kabel nicht knicken
• Keine Gegenstände auf das Kabel stellen
• Bei Einsatz der Pumpe in Anlagen mit Temperaturen über 90°C muss eine
entsprechend wärmebeständige Anschlussleitung verwendet werden.
• Bei der Installation entstehen Gefährdungen durch scharfe Kanten oder Grate.
• Pumpe niemals durch Tragen am Netzkabel transportieren.
• Es besteht Verletzungsgefahr durch Herabfallen der Pumpe.

Bedienungsanleitung
WITA go.future Z+
16

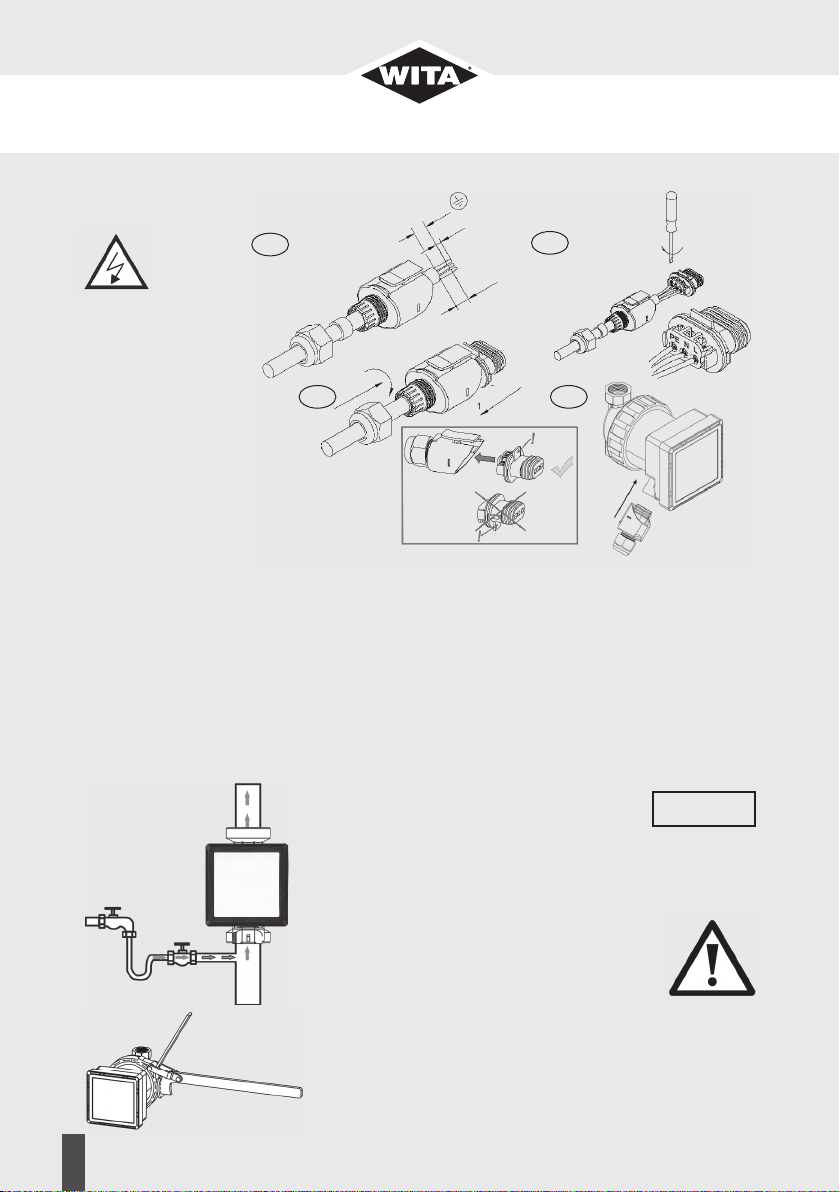

9.1 Montage des Netzsteckers
Schließen Sie das Netzkabel wie dargestellt an die Pumpe an. Vorsicht Netzspannung! Unbedingt
die erforderlichen Schutz- Maßnahmen, VDE-Vorschriften und örtlichen Bestimmungen beachten.
Der Leiterquerschnitt darf nicht kleiner als 0,75 mm sein. Bei Verwendung von
feindrähtigen Leitungen sind Aderendhülsen zu benutzen.
 Anlagefüllenundentlüften
Vor Inbetriebnahme der Pumpe ist die Anlage
gründlich zu spülen, damit keine Verunreini-
gungen oder Fremdkörper in der Anlage verbleiben. Anlage
sachgerecht füllen und entlüften. Eine unvollständige Entlüf-
tung führt zu Geräuschentwicklung in der Pumpe und Anlage.
Warnung! Verbrennungsgefahr!
Je nach Betriebszustand der Anlage kann
die gesamte Pumpe sehr heiß werden.
Überwurfmutter mit 30 Nm Drehmoment festziehen.
Filterschlüssel verwenden.
12
3 4
Click
18
6
2
13 (2x)
PE NL
Click
Hinweis

Bedienungsanleitung
WITA go.future Z+
17
 WartungService
Die Pumpe ist nahezu wartungsfrei. Wenn die Pumpe längere Zeit nicht in Betrieb war, oder das
System stark verschmutzt ist, kann der Rotor blockieren. Dies wird durch blinken der oberen LED
angezeigt.
Durch Abnehmen des Pumpenkopfs (Überwurfmutter lösen und Pumpenkopf abnehmen) ist das
Laufrad zugänglich und kann abgenommen werden. Damit kann eine Blockade gelöst und/oder
die Pumpe gereinigt werden.
Überwurfmutter anschließend mit 30 Nm Drehmoment festziehen.
Vor Wartungs- Reinigungs- und Reparaturarbeiten Anlage spannungsfrei schalten und gegen un-
befugtes Wiedereinschalten sichern. Bei hohen Wassertemperaturen und Systemdrücken Pumpe
vorher abkühlen lassen. Es besteht Verbrühungsgefahr!

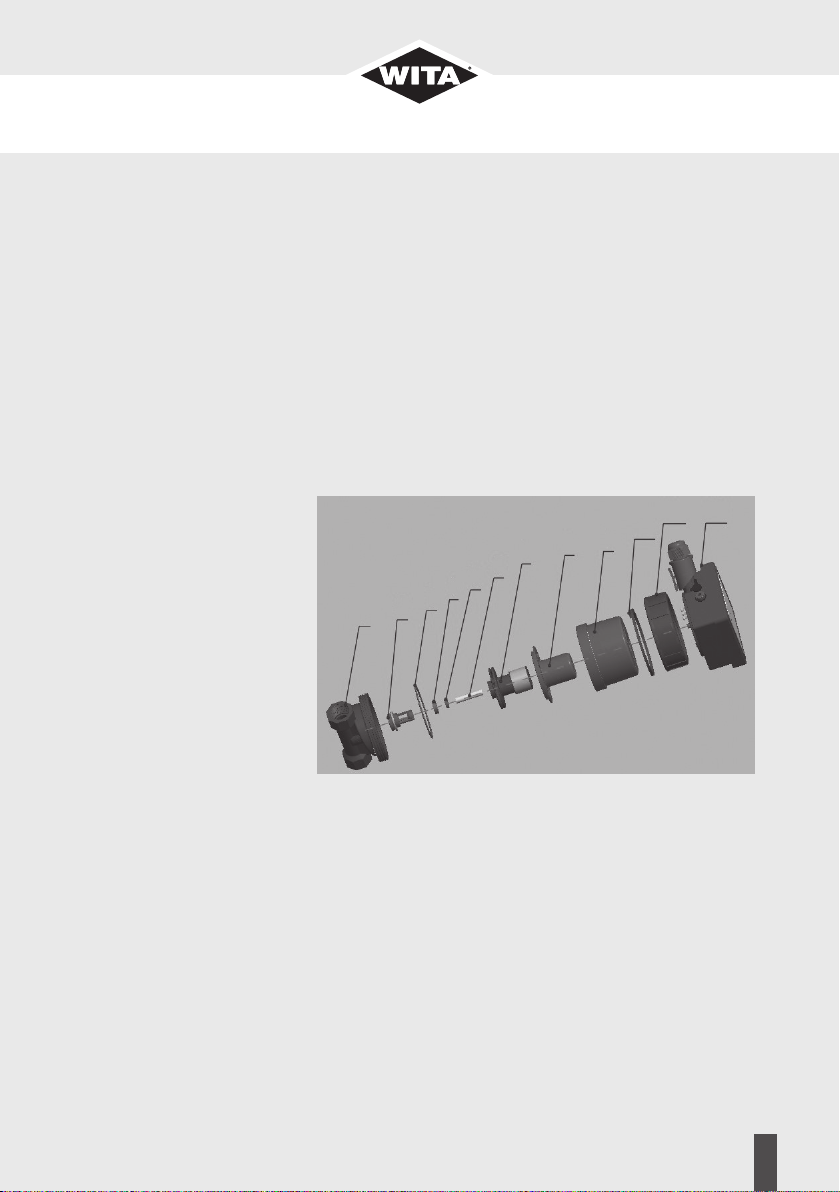

1. Pumpenkopf
2. Stützsäule
3. O-Ring Dichtung
4. Drucklagergehäuse
5. Keramikwelle
6. Welle
7. Laufrad
8. Abschirmhülse
9. Kunststodichtung Motor
10. Dichtungsringe
11. Sicherungsring
12. Gehäuse für Elektronik
12345678910 11 12

Bedienungsanleitung
WITA go.future Z+
18
Fehlerbild oder
Codeanzeige der Pumpe mögliche Ursache
Abhilfe
Pumpe fordert nicht;
Anzeige leuchtet nicht
Fehler in der
Spannungsversorgung
Netzspannung an der Pumpe überprüfen.
Gegebenenfalls Schutzschalter wieder einschalten.
Reset durchführen*
Besteht der Fehler weiterhin muss die Pumpe
ersetzt werden.
Pumpe lauft; fordert aber
kein Wasser
Luft in der Anlage Anlage entlüften (siehe Kapitel 10 in der Anleitung)
Schieber geschlossen Absperrschieber önen
Geräusche in der Anlage Luft im System Anlage entlüften (siehe Kapitel 10 in der Anleitung)
Pumpenleistung zu hoch Pumpeneinstellungen überprüfen
E1 Kurzschluss
Temperatursensor
Bei einem Kurzschluss im Temperatursensor meldet die
Pumpe einen Fehler und stellt den Betrieb ein. Innerhalb
von 10s nach der Fehlerbehebung wird der Normalbe-
trieb wieder aufgenommen.
E2 Temperatursensor nicht
angeschlossen
Wenn der Temperatursensor nicht angeschlossen ist,
meldet die Pumpe einen Fehler und stellt den Betrieb
ein. Innerhalb von 10s nach der Fehlerbehebung wird
der Normalbetrieb wieder aufgenommen.
E3, E4, E5 Elektronikfehler Reset durchführen* Besteht der Fehler weiterhin muss
die Pumpe ersetzt werden.
E6 Rotorblockierung Wenn die Pumpe blockiert ist, wird der Motor gestoppt,
um weitere Schäden zu verhindern. Nach 5 aufeinan-
derfolgenden Startversuchen stoppt die Pumpe und
der Fehler wird angezeigt. Wartung durchführen (siehe
Kapitel 11 in der Anleitung).
Besteht der Fehler weiterhin muss die Pumpe ersetzt
werden.
E7 Elektronikfehler Reset durchführen* Besteht der Fehler weiterhin muss
die Pumpe ersetzt werden.
E9 Überspannungsschutz Wenn die Versorgungsspannung höher als 253 V ist,
stoppt der Motor und es wird der Fehler angezeigt. Ist
die Netzspannung wieder normal, schaltet die Pumpe
nach max. 10 s wieder in den Normalbetrieb zurück.
Ea Unterspannungsschutz Wenn die Versorgungsspannung niedriger als 187 V ist,
stoppt der Motor und es wird der Fehler angezeigt. Ist
die Netzspannung wieder normal, schaltet die Pumpe
nach max. 10 s wieder in den Normalbetrieb zurück.
Eb Elektronikfehler Reset durchführen* Besteht der Fehler weiterhin muss
die Pumpe ersetzt werden.
 StörungenUrsachenundBeseitigungen
Wartungsarbeiten oder Reparaturversuche dürfen nur von Fachpersonal unternommen werden.
Vor Wartungs-, Reinigungs- und Reparaturarbeiten Anlage spannungsfrei schalten und gegen
unbefugtes Wiedereinschalten sichern. Bei hohen Wassertemperaturen und Systemdrücken
Pumpe vorher abkühlen lassen. Es besteht Verbrühungsgefahr!

Bedienungsanleitung
WITA go.future Z+
19
* Reset durchführen:
Drücken Sie die Plus- und Minustaste gleichzeitig für 5s, um die Werkseinstellungen wiederherzu-
stellen. Die Uhr wird auf Dienstag 8:00 Uhr zurückgestellt.
Besondere Betriebszustände
1. Limit für Dauerbetrieb
Die maximale Laufzeit der Pumpe beträgt jeweils 30min, danach geht sie in einen 5minütigen
Ruhezustand über. Wenn die Startbedingungen (Temperatur, Timer „on“) erfüllt sind läuft sie
danach wieder an.
2. Frostschutz
Wenn die Wassertemperatur niedriger als 5 Grad ist, wird der Wasserstrom in Umlauf ge-
bracht, um sicherzustellen, dass die Rohrleitung nicht einfriert. In diesem Fall läuft die Pumpe
5 Minuten lang mit niedriger Geschwindigkeit. Sobald 10°C an der Zirkulationsleitung erreicht
sind, wird die Frostschutzfunktion gestoppt.
3. Entkalkungsschutz
Wenn der Motor länger als 24h nicht in Betrieb war, wird er 10 Sekunden lang mit der nied-
rigsten Drehzahl betrieben. Hierdurch wird sichergestellt, dass der Pumpenrotor nicht durch
Kalkansammlungen blockiert.
 Entsorgung
Die Pumpe sowie deren Einzelteile gehören nicht in den Hausmüll
sondern müssen umweltgerecht entsorgt werden! Nehmen Sie hierfür
bitte die öentlichen oder privaten Entsorgungsgesellschaften in Anspruch.
Im Downloadbereich unserer Homepage befindet sich eine Auflistung der
in unseren Produkten verwendeten Materialien. (www.wita.de)
Hinweis

Stand 08/2021 · Produktionsbedingte Abweichungen in Maßen und Ausführungen behalten wir uns vor.
Irrtum und technische Änderungen vorbehalten.
WITA - Wilhelm Taake GmbH
Böllingshöfen 85 | D-32549 Bad Oeynhausen
Tel.: [phone] | Fax: [phone]
www.wita.de | [email protected]
WITA Sp. z o.o.
Zielonka, ul. Biznesowa 22 | 86-005 Białe Błota
Tel.: + 52 564 09 00 | Fax: + 52 564 09 22
www.wita.pl | inf[email protected]
Stan 08/2021 · Zastrzegamy sobie prawo do odchyleń wymiarów i wzorów uwarunkowanych produkcyjnie.
Zastrzega się możliwość pomyłek i zmian technicznych.
As of 08/2021 · Production-related deviations in dimensions and configurations are reserved,
as are technical alterations and errors.
NUR ORIGINAL MIT DER RAUTE®
