Sicherheitshinweise/
Kurzbeschreibung Pufferspeicher
Sicherheitshinweise
Pufferspeicher Typen SPU-1-200, SPU-2(-W)-500 bis 1500, SPU-2-2000 bis 5000 und
SPU-2 plus 800 bis 1500 aus Stahl S235JR (St 37-2) gefertigt.
Kein Korrosionsschutz der Behälterinnenwand und des Wärmetauschers (sofern
vorhanden), da Einsatz nur in geschlossenen Heizungsanlagen als Pufferspeicher für
Betriebswasser zulässig.
Für Trinkwasser nicht geeignet!
SPU-2-W-500 bis 1500:
Eingebauter Solar-Wärmetauscher in Glattrohrausführung.
SPU-2-2000 bis 5000:
Fühlerklemmleiste durchgehend von den unteren Anschlüssen A bis zu den oberen
Anschlüssen D. Schichttrennblech über den Anschlüssen C.
Achtung
Kurzbeschreibung
Inhaltsverzeichnis
In dieser Beschreibung werden die folgenden Symbole und Hinweiszeichen
verwendet. Diese wichtigen Anweisungen betreffen den Personenschutz und die
technische Betriebssicherheit.
„Sicherheitshinweis“ kennzeichnet Anweisungen, die genau einzuhalten
sind, um Gefährdung oder Verletzung von Personen zu vermeiden und
Beschädigungen am Gerät zu verhindern.
Gefahr durch elektrische Spannung an elektrischen Bauteilen!
Achtung: vor Abnahme der Verkleidung Betriebsschalter ausschalten.
GreifenSieniemalsbeieingeschaltetemBetriebsschalteranelektrische
Bauteile und Kontakte! Es besteht die Gefahr eines Stromschlages mit
Gesundheitsgefährdung oder Todesfolge.
AnAnschlussklemmen liegt auch bei ausgeschaltetem Betriebsschalter
Spannung an.
Kennzeichnet technische Anweisungen, die zu beachten sind, um
Schäden und Funktionsstörungen am Gerät zu verhindern.
Achtung
Sicherheitshinweise/
Kurzbeschreibung Pufferspeicher ...............................................................................2
Technische Daten.........................................................................................................3
Planungshinweise.........................................................................................................5
Installationshinweise /
Inbetriebnahme / Wartung ............................................................................................6
Störung / Ursache / Behebung .....................................................................................7
Produktdatenblatt nach Verordnung (EU) Nr. 812/2013...............................................8
KONFORMITÄTSERKLÄRUNG.................................................................................10

3043757_201801 3
Technische Daten

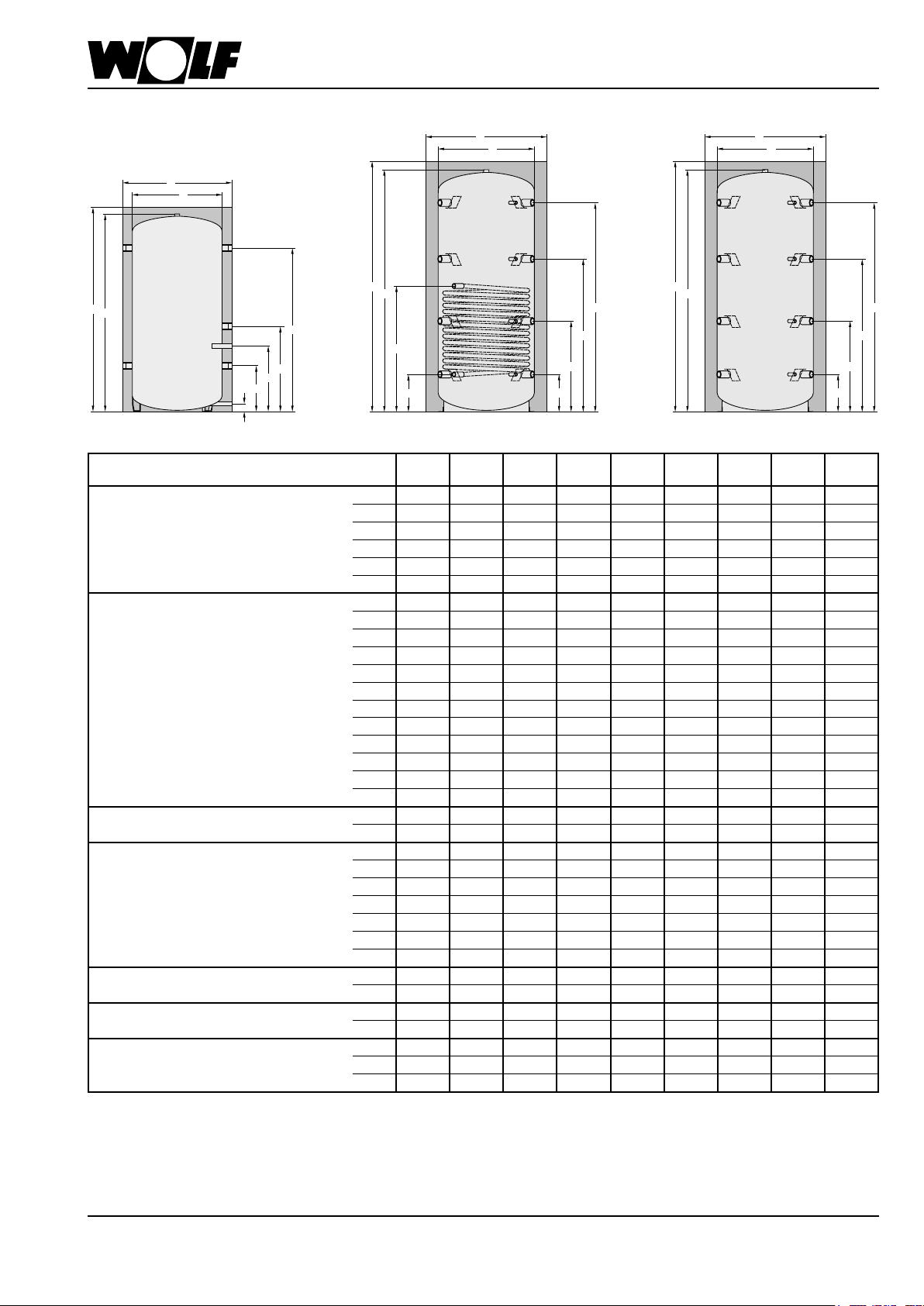

TYP SPU-1
SPU-2-W / SPU-2
200
-
-
500
-
800
-
1000
-
1500
-
2000
-
3000
-
4000
-
5000
Speicherinhalt SPU-1 Ltr. 200 - - - - - - - -
SPU-2-W Ltr. - 480 780 960 1500 - - - -
SPU-2 Ltr. - 490 795 980 1530 1950 2700 3950 4950
Bereitschaftswärmeaufwand SPU-1
kWh/24h 1,55--------
SPU-2-W
kWh/24h - 2,03 2,59 3,02 3,67 - - - -
SPU-2
kWh/24h - 2,03 2,59 3,02 3,67 4,28 - - -
Anschluss / Thermometer / Fühlerleiste A mm 256 220 260 310 380 395 435 490 510
Anschluss / Thermometer / Fühlerleiste B mm 460 620 630 745 825 950 995 1050 1135
Tauchhülse C mm 358 - - - - - - - -
Anschluss / Thermometer / Fühlerleiste C mm - 1010 1030 1250 1350 1510 1555 1610 1760
Anschluss / Thermometer / Fühlerleiste D mm 910 1390 1430 1710 1760 2070 2115 2170 2390
Rücklauf Heizwendel * E mm - 220 260 310 375 - - - -
Vorlauf Heizwendel * F mm - 715 845 1030 1175 - - - -
Höhe ohne Wärmedämmung / Entlüftung G mm 1114 1640 1700 2050 2150 2400 2480 2590 2830
Höhe mit Wärmedämmung H mm 1140 1725 1785 2135 2235 2480 2560 2670 2910
Durchmesser mit Wärmedämmung I mm 610 850 990 990 1200 1300 1450 1700 1800
Durchmesser ohne Wärmedämmung J mm 500 650 790 790 1000 1100 1250 1500 1600
Entleerung K mm 85 - - - - - - - -
Kippmaß mit Wärmedämmung mm 1310 1910 2050 2360 2540 2800 2950 3150 3400
Kippmaß ohne Wärmedämmung mm - 1670 1750 2090 2270 2550 2650 2850 3100
Anschluss (5 Stück) Rp 1½“ - - - - - - - -
Anschluss (8 Stück) Rp - 1½“ 1½“ 1½“ 1½“ 2“ 2“ 2“ 2“
Tauchhülse Rp ½“ - - - - - - - -
Thermometer (4 Stück) Rp - ½“ ½“ ½“ ½“ ½“ ½“ ½“ ½“
Entlüftung Rp 1“ 1½“ 1½“ 1½“ 1½“ 1¼“ 1¼“ 1¼“ 1¼“
Entleerung Rp ½“ - - - - - - - -
Anschluss Heizwendel * Rp - 1“ 1“ 1“ 1“ - - - -
Wärmetauscheräche * m² - 1,8 2,4 3,0 3,6 - - - -
Wärmetauscherinhalt * Ltr. - 11 15 19 22 - - - -
max. Betriebsüberdruck primär * / sekundär bar - / 3 10 / 3 10 / 3 10 / 3 10 / 3 - / 3 - / 3 - / 3 - / 3
max. Betriebstemperatur primär * / sekundär °C - / 95 110 / 95 110 / 95 110 / 95 110 / 95 - / 95 - / 95 - / 95 - / 95
Gewicht SPU-1 kg 48 - - - - - - - -
SPU-2-W kg - 113 133 149 256 - - - -
SPU-2 kg - 87 109 130 205 253 298 486 603
* nur bei SPU-2-W
E
F
G
H
I
J
B
A
C
D
SPU-2-W
G
H
I
J
B
A
C
D
SPU-2
B
A
C
D
G
H
I
J
K
SPU-1

4 3043757_201801
Technische Daten

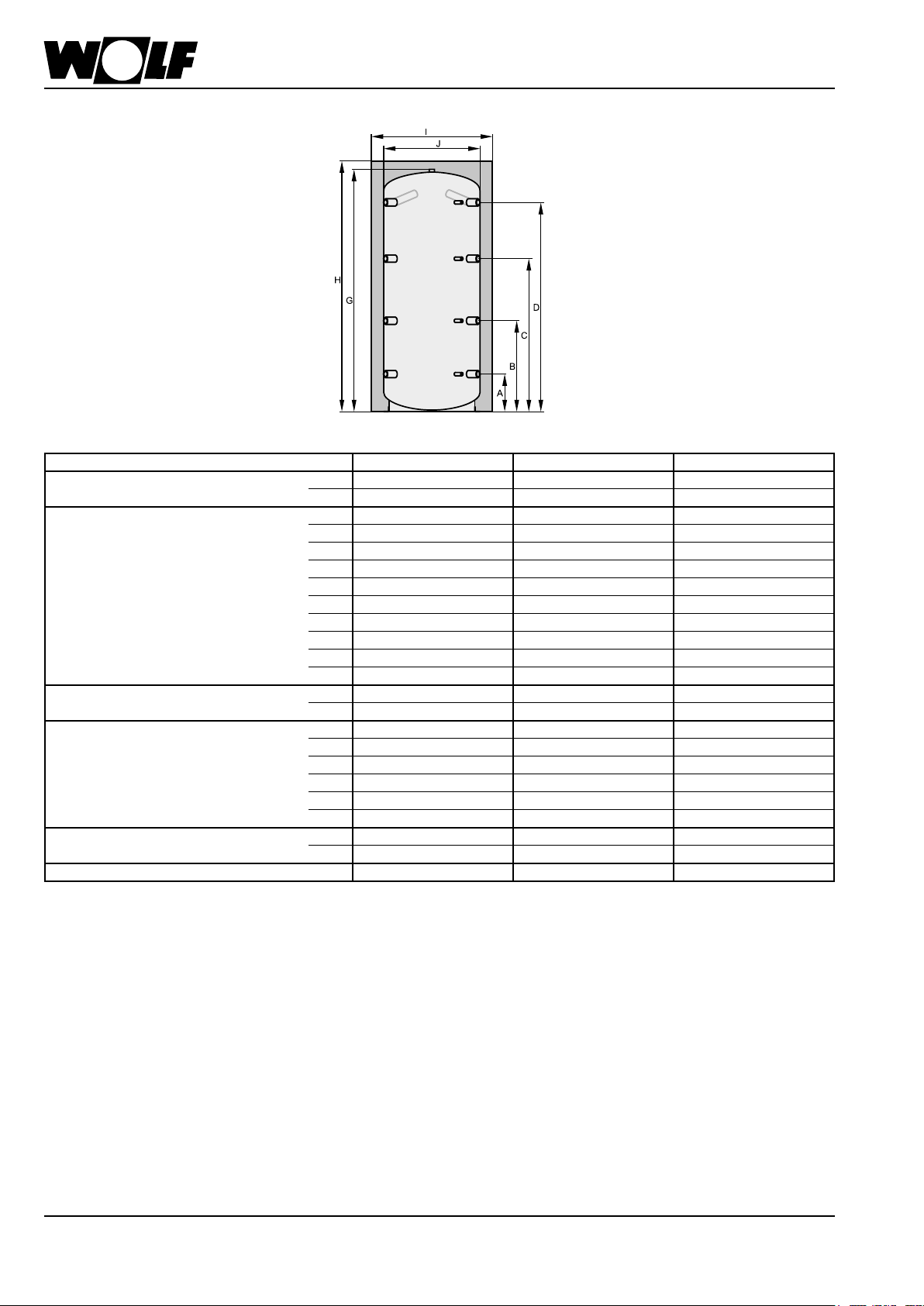

TYP SPU-2 plus 800 1000 1500
Speicherinhalt Ltr. 795 980 1530
Bereitschaftswärmeaufwand
kWh/24h 2,59 3,02 3,67
Anschluss / Thermometer / Fühlerleiste A mm 260 310 380
Anschluss / Thermometer / Fühlerleiste B mm 630 745 825
Tauchhülse C mm - - -
Anschluss / Thermometer / Fühlerleiste C mm 1030 1250 1350
Anschluss / Thermometer / Fühlerleiste D mm 1430 1710 1760
Höhe ohne Wärmedämmung / Entlüftung G mm 1700 2050 2150
Höhe mit Wärmedämmung H mm 1785 2135 2235
Durchmesser mit Wärmedämmung I mm 990 990 1200
Durchmesser ohne Wärmedämmung J mm 790 790 1000
Entleerung K mm - - -
Kippmaß mit Wärmedämmung mm 2050 2360 2540
Kippmaß ohne Wärmedämmung mm 1750 2090 2270
Anschluss (5 Stück) Rp - - -
Anschluss (8 Stück) Rp 2" 2" 2"
Tauchhülse Rp - - -
Thermometer (4 Stück) Rp ½“ ½“ ½“
Entlüftung Rp 1½“ 1½“ 1½“
Entleerung Rp - - -
max. Betriebsüberdruck sekundär bar 3 3 3
max. Betriebstemperatur sekundär °C 95 95 95
Gewicht kg 112 133 210

3043757_201801 5
Planungshinweise
Aufstellung Der Pufferspeicher darf nur in einem frostgeschützten Raum aufgestellt werden, an-
dernfalls muß bei Frostgefahr der Speicher, sowie alle wasserführendenArmaturen und
Anschlußleitungen entleert werden!
Eisbildung in der Anlage kann zu Leckagen und Zerstörung des
Speichers führen!
Der Aufstellungsort muss den notwendigen Raum für Wartung und Reparatur, sowie
eine ausreichende Tragfähigkeit des Untergrundes gewährleisten!
Anschluß an Heizungsanlage Der Speicher muss mit eigenen Sicherheitseinrichtungen (Sicherheitsventil, Ausdeh-
nungsgefäß) ausgerüstet werden, wenn er gegen die Heizungsanlage absperrbar ist
oder die vorhandenen Bauteile nicht für das zusätzliche Puffervolumen ausgelegt sind.
Der Einbau von Schmutzfängern oder anderen Verengungen in die Zuführungsleitung
zum Sicherheitsventil ist unzulässig. Bei der Wahl des anlagenseitigen Installationsma-
terials ist auf die Regeln der Technik sowie auf eventuell mögliche elektrotechnische
Vorgänge zu achten (Mischinstallation)!
Ausdehnungsgefäße AlleAusdehnungsgefäßesind gegenüber der Heizungsanlage absperrbar anzuordnen.
Absperreinrichtungen müssen ausreichend gegen unbeabsichtigtes Schließen
gesichert sein (z. B. Kappenventil mit Draht und Plombe gesichert).
Membranausdehnungsgefäße müssen DIN EN 13831 entsprechen.
Ausdehnungsgefäße sind in frostfreien Räumen aufzustellen oder gegen Einfrieren
zu schützen.
Ausdehnungsgefäße sind gem. DIN EN 12828 auszulegen.
Sicherheitsventil (SV), heizwasserseitig
Es darf nur ein bauteilgeprüftes SV verwendet werden. DerAnsprechdruck muß zu allen
Anlagenkomponenten passen und darf 3 bar nicht überschreiten.
Eine Überschreitung des zulässigen Betriebsdruckes kann zu Leckagen
und Zerstörung des Speichers führen!
Das SV wird nach DIN EN 12828 und DIN1988 ausgelegt. Dabei wird für jeden Kollektor
eine Wärmeleistung von 1,5 kW angenommen:
Gesamt-Wärmeleistung
(Heizkessel + Kollektor)
Nennweite
50 kW DN 15
100 kW DN 20
200 kW DN 25
350 kW DN 32
DieAusblaseleitungmuß mindestens in Größe des Sicherheitsventil-Austrittsquerschnit-
tes ausgeführt werden, darf höchstens 2 Bögen aufweisen und höchstens 2 m lang sein.
Werden aus zwingenden Gründen 3 Bögen oder eine Länge bis zu 4 m erforderlich,
so muß die gesamte Ausblaseleitung eine Nennweite größer ausgeführt werden. Mehr
als 3 Bögen sowie eine Länge über 4 m sind unzulässig. Die Ausblaseleitung muß mit
Gefälle verlegt sein. Die Ablaueitung hinter dem Ablauftrichter muß mindestens den
doppelten Querschnitt des Ventileintritts aufweisen. In der Nähe der Ausblaseleitung
des Sicherheitsventils ist ein Hinweisschild anzubringen mit der Aufschrift:
"Während der Beheizung tritt aus Sicherheitsgründen Wasser aus der
Ausblaseleitung aus! Nicht verschließen!"
Achtung
Dimensionierung der
Sicherheitseinrichtungen

6 3043757_201801
Installationshinweise /
Inbetriebnahme / Wartung
Der Pufferspeicher ist so zu installieren, daß er möglichst vollständig entleert werden
kann. Der Speicher SPU-1-200 ist mit einem KFE-Hahn ausgestattet.
Achtung: Beim Entleeren derAnlage kann heißes Wasser austreten und
Verletzungen, insbesondere Verbrühungen verursachen!
Entleerung
Die Speicher sind oben mittig mit einer 1" bzw. 1¼" Muffe ausgerüstet, über die eine
problemlose Entlüftung möglich ist.
Entlüftung
Bei Zusammenbau, Aufstellung, Anschluß und Inbetriebnahme des Pufferspeichers
müssen die maßgeblichen gesetzlichen Bestimmungen beachtet werden. Die Arbeiten
müssendurcheinen konzessionierten Installateur bzw. Elektrofachmann durchgeführt
werden. Zusätzlich ist die Funktion und Dichtheit der gesamten Anlage zu prüfen.
Vor Inbetriebnahme Pufferspeicher unbedingt füllen und entlüften!
Rohre und Pufferspeicher gründlich durchspülen, Pufferspeicher mit Wasser füllen und
entlüften, Sicherheitsventil durch Anlüften überprüfen.
Die Speichertemperaturbegrenzung der angeschlossenen Wärmeerzeuger darf die
maximale Speichertemperatur (95°C) nicht überschreiten.
Inbetriebnahme
Werden Korrosionsschutz-Inhibitoren im Betriebswasser verwendet (z.B. bei leicht
sauerstoffhaltigem Betriebswasser in Fußbodenheizungen), muß die Schutzwirkung
geprüft werden.
Wartung
Die Fühler der Regelungen vor Anbringung der Wärmedämmung montieren.
Bei Speichern mit Fühlerkanälen, Fühler senkrecht einschieben.
Verrohrung jedoch erst nach Montage der Wärmedämmung anbringen.
Bei dem Speicher SPU-1-200 ist bereits eine Tauchhülse eingebaut.
Die Wärmedämmung des SPU-1-200 besteht aus einer geschäumten PU-Hartschaum-
dämmung und abnehmbaren Folienmantel.
Feuer, Lötamme bzw. Schweißbrenner nicht in die Nähe der Dämmung
bringen.
Achtung: Brandgefahr!
Wärmedämmung

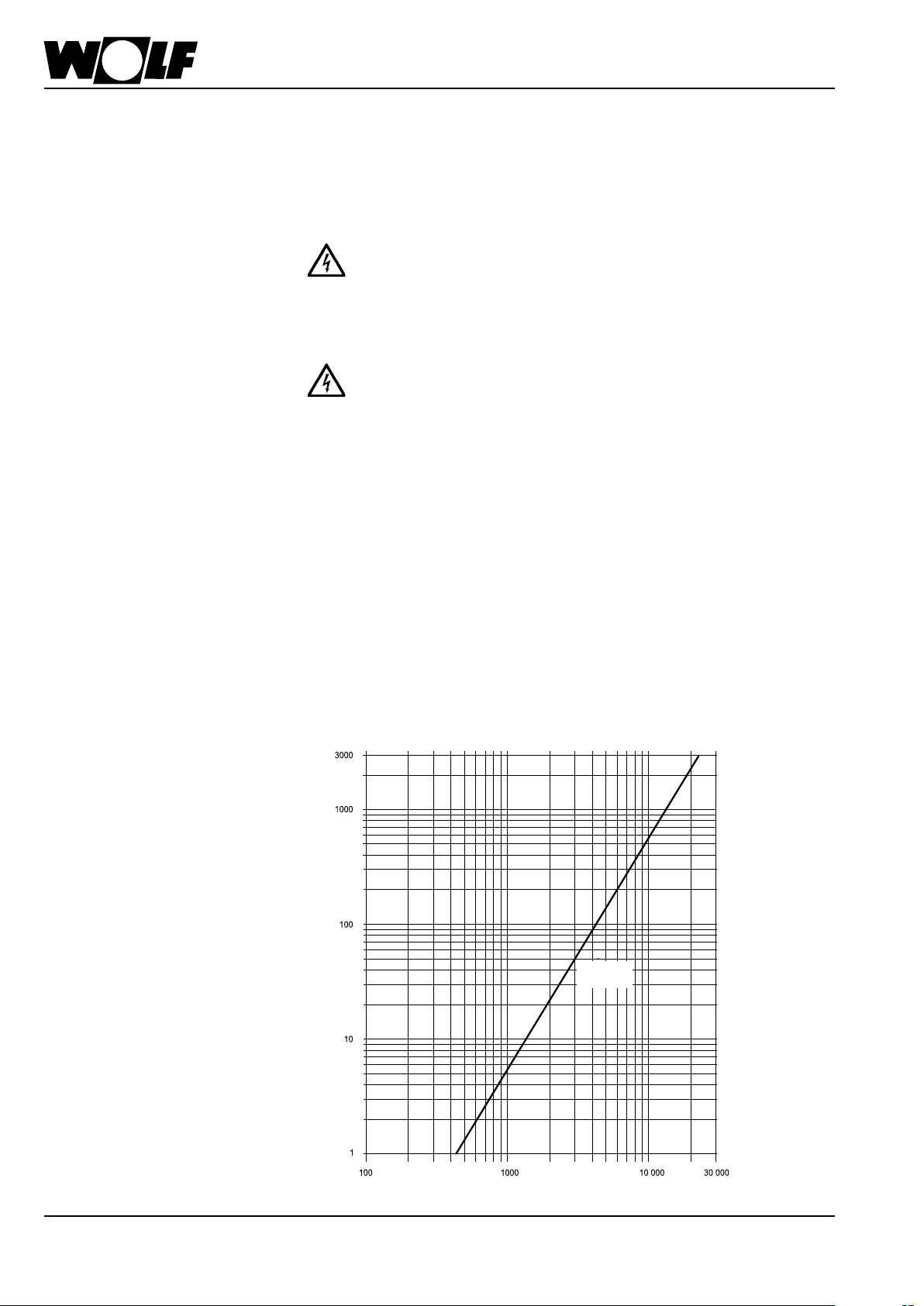

Druckverlustkurve
Durchuss Heizwasser in l/h
Durchusswiderstand in mbar
SPU-2

3043757_201801 7
Störung / Ursache / Behebung
Störung Ursache Behebung
Undichtigkeit am Pufferspeicher Rohranschlüsse undicht Neu eindichten
Zu wenig Temperaturdifferenz am
Solarwärmetauscher
Falsche Einstellungen an der Solar-
regelung
Parameter (insbesondere Ausschalttem-
peratur-Differenz) verändern
Durchuß (solarseitig) zu gering Solarkreis entlüften Verstopfungen be-
heben Pumpenleistung erhöhen
Wärmetauscher verschmutzt Reinigung
Keine / zu wenig Entladung des
Speichers
Umschaltventil defekt / falsch ange-
schlossen
Funktion wieder herstellen
Regelung der SRTA
(= Rücklauftemperaturanhebung für
solare Heizungsunterstützung) schlecht
eingestellt / defekt)
Parameter (insbesondere Einschalttem-
peraturdifferenz verändern)
Durchuß (heizungsseitig) zu gering Heizungskreis entlüften,
Verstopfung beheben,
Pumpenleistung erhöhen
Ungewollte Speicherauskühlung nur im
unteren Speicherbereich
Schwerkraftzirkulation im Solarkreis Schwerkraftbremse schließen /
montieren
Ungewollte Speicherauskühlung im
gesamten Speicherbereich
Dämmung ist offen / liegt nicht am
Speicher an
Dämmung schließen
Schwerkraftzirkulation im Heizungskreis Schwerkraftbremse montieren / schließen

Produktdatenblatt nach Verordnung
(EU) Nr. 812/2013
Produktdatenblatt nach Verordnung (EU) Nr. 812/2013
Produktgruppe: SPU-1
Name oder Warenzeichen des Lieferanten Wolf GmbH
Modellkennung des Lieferanten SPU-1-200
Energieefzienzklasse C
Warmhalteverlust S W 65
Speichervolumen V L 200
Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. [phone], Fax [phone], Internet: www.wolf-heiztechnik.de
Artikelnummer: 3020993 03/2015 AT DE
Produktdatenblatt nach Verordnung (EU) Nr. 812/2013
Produktgruppe: SPU-2-W
Name oder Warenzeichen des Lieferanten Wolf GmbH Wolf GmbH Wolf GmbH Wolf GmbH
Modellkennung des Lieferanten SPU-2-500 SPU-2-800 SPU-2-1000 SPU-2-1500
Energieeffizienzklasse C C C C
Warmhalteverlust S 85 108 126 153
Speichervolumen V l 490 795 980 1530
Name oder Warenzeichen des Lieferanten Wolf GmbH Wolf GmbH Wolf GmbH Wolf GmbH
Modellkennung des Lieferanten SPU-2-W-500 SPU-2-W-800 SPU-2-W-1000 SPU-2-W-1500
Energieeffizienzklasse C C C C
Warmhalteverlust S 85 108 126 153
Speichervolumen V l 480 780 960 1500
Name oder Warenzeichen des Lieferanten Wolf GmbH Wolf GmbH Wolf GmbH Wolf GmbH
Modellkennung des Lieferanten SPU-2-800 plus SPU-2-1000
plus
SPU-2-1500
plus SPU-2-2000
Energieeffizienzklasse C C C C
Warmhalteverlust S 108 126 153 178
Speichervolumen V l 795 980 1530 1950
Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. [phone], Fax [phone], Internet: www.wolf-heiztechnik.de
Artikelnummer: 3020986 12/2017 AT DE

Produktdatenblatt nach Verordnung (EU) Nr. 812/2013
Produktgruppe: SPU-1
Name oder Warenzeichen des Lieferanten Wolf GmbH
Modellkennung des Lieferanten SPU-1-200
Energieefzienzklasse C
Warmhalteverlust S W 65
Speichervolumen V L 200
Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. [phone], Fax [phone], Internet: www.wolf-heiztechnik.de
Artikelnummer: 3020993 03/2015 AT DE
Produktdatenblatt nach Verordnung (EU) Nr. 812/2013
Produktgruppe: SPU-2-W
Name oder Warenzeichen des Lieferanten Wolf GmbH Wolf GmbH Wolf GmbH Wolf GmbH
Modellkennung des Lieferanten SPU-2-500 SPU-2-800 SPU-2-1000 SPU-2-1500
Energieeffizienzklasse C C C C
Warmhalteverlust S 85 108 126 153
Speichervolumen V l 490 795 980 1530
Name oder Warenzeichen des Lieferanten Wolf GmbH Wolf GmbH Wolf GmbH Wolf GmbH
Modellkennung des Lieferanten SPU-2-W-500 SPU-2-W-800 SPU-2-W-1000 SPU-2-W-1500
Energieeffizienzklasse C C C C
Warmhalteverlust S 85 108 126 153
Speichervolumen V l 480 780 960 1500
Name oder Warenzeichen des Lieferanten Wolf GmbH Wolf GmbH Wolf GmbH Wolf GmbH
Modellkennung des Lieferanten SPU-2-800 plus SPU-2-1000
plus
SPU-2-1500
plus SPU-2-2000
Energieeffizienzklasse C C C C
Warmhalteverlust S 108 126 153 178
Speichervolumen V l 795 980 1530 1950
Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. [phone], Fax [phone], Internet: www.wolf-heiztechnik.de
Artikelnummer: 3020986 12/2017 AT DE

10 3043757_201801
Gerdewan Jacobs
Geschäftsführer Technik
Mainburg, 09.01.2018
KONFORMITÄTSERKLÄRUNG
(nach ISO/IEC 17050-1)
Nummer: 3043757
Aussteller: Wolf GmbH
Anschrift: Industriestraße 1, D-84048 Mainburg
Produkt: Pufferspeicher SPU-1-200, SPU-2/-W, SPU-2 plus
Das oben beschriebene Produkt ist konform mit den Anforderungen der folgenden Dokumente:
DIN EN 12897:2006-09
Gemäß den Bestimmungen der folgenden Richtlinien
2009/125/EG (ErP-Richtlinie)
wird das Produkt wie folgt gekennzeichnet:
Jörn Friedrichs
Leiter Entwicklung

WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. [phone] / FAX [phone] / www.WOLF.eu
Art.-Nr.: 3043757_201801 Änderungen vorbehalten!
Assembly Instructions
Buffer SPU-1-200, SPU-2/-W, SPU-2 plus
GB

12 3043757_201801
Table of contents
Short description buffer
Buffer typeSPU-1-200, SPU-2(-W)-500 to 1500, SPU-2-2000 to5000 and SPU-2 plus 800
to 1500 amade of steel S235JR (St 37-2).
No corrosion protection of the external inner reservoir wall and the heat exchanger (if
existing), because application only permitted as buffer for operating water in closed
heating systems.
Not suitable for drinking water!
SPU-2-W-500 to 1500:
Built-in solar heat exchanger in plain ended pipe design.
SPU-2-2000 to 5000:
For applications where the sensor wells ore not sufcient the storage is provided with
a sensor bar.
NB
Short description
The following symbols and signs are used in this description. These important
instructions concern personal safety and technical reliability.
"Safety instructions" identify instructions with which you must exactly
comply to prevent injury and damage to the equipment.
Danger through 'live' electrical components.
Warning: Switch the ON/OFF switch to OFF before removing the casing.
Nevertouch electrical components or contacts when the ON/OFF switch
is in the ON position. This brings a risk of electrocution, which may
result in injury or death.
The supply terminals are still “live” even when the ON/OFF switch is
OFF.
Identies technical instructions which you must observe to prevent
damage and avoid malfunctions.
NB
Safety instructions
Short description buffer .............................................................................................12
Technical data ............................................................................................................13
Planning notes............................................................................................................15
Installation Tips /
Commissioning / Servicing .........................................................................................16
Fault / Cause / Remedy..............................................................................................17
Product che according to Regulation (EU) no. 812/2013 .........................................18
Declaration of conformity............................................................................................20

3043757_201801 13
Technical data
Buffer SPU-1
SPU-2-W / SPU-2
200
-
-
500
-
800
-
1000
-
1500
-
2000
-
3000
-
4000
-
5000
Nominal tank contents SPU-1 Ltr. 200 - - - - - - - -
SPU-2-W Ltr. - 480 780 960 1500 - - - -
SPU-2 Ltr. - 490 795 980 1530 1950 2700 3950 4950
Standing loss SPU-1
kWh/24h 1,55--------
SPU-2-W
kWh/24h - 2,03 2,59 3,02 3,67 - - - -
SPU-2
kWh/24h - 2,03 2,59 3,02 3,67 4,28 - - -
Connection / thermometer / sensor strip A mm 256 220 260 310 380 395 435 490 510
Connection / thermometer / sensor strip B mm 460 620 630 745 825 950 995 1050 1135
Sensor well C mm 358 - - - - - - - -
Connection / thermometer / sensor strip C mm - 1010 1030 1250 1350 1510 1555 1610 1760
Connection / thermometer / sensor strip D mm 910 1390 1430 1710 1760 2070 2115 2170 2390
Return heating coil * E mm - 220 260 310 375 - - - -
Supply heating coil * F mm - 715 845 1030 1175 - - - -
Height without insulation / Venting G mm 1114 1640 1700 2050 2150 2400 2480 2590 2830
Height with insulation H mm 1140 1725 1785 2135 2235 2480 2560 2670 2910
Diameter with insulation I mm 610 850 990 990 1200 1300 1450 1700 1800
Tilting measure without insulation J mm 500 650 790 790 1000 1100 1250 1500 1600
Drain K mm 85 - - - - - - - -
Tilting measure with insulation mm 1310 1910 2050 2360 2540 2800 2950 3150 3400
Tilting measure without insulation mm - 1670 1750 2090 2270 2550 2650 2850 3100
Connection (5 pcs.) Rp 1½“ - - - - - - - -
Connection (8 pcs.) Rp - 1½“ 1½“ 1½“ 1½“ 2“ 2“ 2“ 2“
Sensor well Rp ½“ - - - - - - - -
Thermometer (4 pcs.) Rp - ½“ ½“ ½“ ½“ ½“ ½“ ½“ ½“
Venting Rp 1“ 1½“ 1½“ 1½“ 1½“ 1¼“ 1¼“ 1¼“ 1¼“
Drain Rp ½“ - - - - - - - -
Connection heating coil * Rp - 1“ 1“ 1“ 1“ - - - -
Heat exchanger surface * m² - 1,8 2,4 3,0 3,6 - - - -
Heat exchanger content * Ltr. - 11 15 19 22 - - - -
Max. operation over-pressure prim. * / sec bar - / 3 10 / 3 10 / 3 10 / 3 10 / 3 - / 3 - / 3 - / 3 - / 3
Max. operating temperature prim. * / sec. °C - / 95 110 / 95 110 / 95 110 / 95 110 / 95 - / 95 - / 95 - / 95 - / 95
Weight SPU-1 kg 48 - - - - - - - -
SPU-2-W kg - 113 133 149 256 - - - -
SPU-2 kg - 87 109 130 205 253 298 486 603
* for SPU-2-W only
E
F
G
H
I
J
B
A
C
D
SPU-2-W
G
H
I
J
B
A
C
D
SPU-2
B
A
C
D
G
H
I
J
K
SPU-1

14 3043757_201801
Technical data
Buffer SPU-2 plus 800 1000 1500
Nominal tank contents Ltr. 795 980 1530
Standing loss
kWh/24h 2,59 3,02 3,67
Connection / thermometer / sensor strip A mm 260 310 380
Connection / thermometer / sensor strip B mm 630 745 825
Sensor well C mm - - -
Connection / thermometer / sensor strip C mm 1030 1250 1350
Connection / thermometer / sensor strip D mm 1430 1710 1760
Height without insulation / Venting G mm 1700 2050 2150
Height with insulation H mm 1785 2135 2235
Diameter with insulation I mm 990 990 1200
Tilting measure without insulation J mm 790 790 1000
Drain K mm - - -
Tilting measure with insulation mm 2050 2360 2540
Tilting measure without insulation mm 1750 2090 2270
Connection (5 pcs.) Rp - - -
Connection (8 pcs.) Rp 2" 2" 2"
Sensor well Rp - - -
Thermometer (4 pcs.) Rp ½“ ½“ ½“
Venting Rp 1½“ 1½“ 1½“
Drain Rp - - -
Max. operation over-pressure sec. bar 3 3 3
Max. operating temperature sec. °C 95 95 95
Weight kg 112 133 210

3043757_201801 15
Planning notes
Connection to heating
equipment
The tank must be equipped with its own safety devices (safety valve, expansion tank)
if it can be disconnected from the heating system or the existing components are in-
sufcient for the additional buffer volume.
The installation of splash guards or other narrowings into the supply pipe leading to the
safety valve is not permitted.
The buffer may be installed only in a frost-protected area. Otherwise, it must be emptied
in case of danger of frost.
Ice formation in the system can lead to leaks and destruction of the
tank!
The foundation must be even and able to support weight in order to carry the weight of
the tank including its water content.
Installation
Safety valve, heating water side
Only a component-tested safety valve may be used. The response pressure must t
all system components and may not exceed 6 bar.
Exceeding the permissible operating pressure can lead to leaks and
destruction of the tank!
The safety valve is designed according to DIN EN 12828 and DIN1988. For each coll-
ector a thermal output of 1.5 kW is assumed:
Total thermal output
(boiler + collector)
nominal size
50 kW DN 15
100 kW DN 20
200 kW DN 25
350 kW DN 32
The exit pipe must be at least equal in size to the safety valve outlet cross-section, may
have no more than 2 elbows and a maximum length of 2 m. If 3 elbows or a length up to
4 m are absolutely required, then the total exit pipe must be designed one nominal size
larger. The use of more than 3 elbows or a length over 4 m is not permitted. The exit
pipe must be installed with downward gradient. The drain pipe behind the drain funnel
must have at least twice the cross section of the valve entry. In the proximity of the
exit pipe of the safety valve, a warning label must be attached with the following text::
"During heating, water exits from exit pipe for safety reasons! Do not
plug the pipe!"
NB
Sizing of the
safety devices
Expansion tanks All expansion tanks are to be arranged so that they can be isolated from the heating
system.
Shut-off devices must be sufciently secured against unintentional closure (e.g. cap
valve secured with wire and lead seal).
Diaphragm expansion tanks must correspond to DIN EN 13831.
Expansion tanks are to be installed in frost-free rooms or protected against freezing.
Expansion tanks are to be designed in accordance with DIN EN 12828.

16 3043757_201801
Installation Tips /
Commissioning / Servicing
The buffer must be installed in such a way that it can be emptied as completely as
possible. The SPU-1-200 tank is equipped with a boiler ll and drain valve.
Warning: When emptying the system, hot water may escape and cause
injuries, particularly scalding!
Drain
The tank are equipped with one 1" / 1 ¼" pipe in the middle on the top that makes
bleeding easy.
Venting
The installation and initial commissioning may be performed only by a recognised in-
stallation company in accordance with the appropriate legal regulations.
Additionally, the whole installation has to be checked for its function and tightness.
It is essential to ll and completely bleed buffer before the rst start-up!
Flush pipes and buffer thoroughly, ll buffer with water, and bleed. Test safety valve by
introducing air.
The tank temperature limitation of the connected boilers may not exceed the maximum
tank temperature (95°C).
Commissioning
If corrosion protection inhibitors are used in the operating water (e.g. with operating
water with a light oxygen content in under-oor heating systems), the protective effect
must be checked.
Servicing
Fit sensors of controls proir to assembly of insulation. Pipework however to be connected
after tting of insulation.
For tanks with sensor channel insert sensor vertically is reached.
An immersion sleeve is already installed in the SPU-1-200 tank.
The thermal insulation of the SPU-1-200 consists of PU hard foam insulation and a
removable foil jacket.
Keep re, soldering ame and/or torches away from the insulation.
Thermal insulation
Druckverlustkurve
Durchuss Heizwasser in l/h
Durchusswiderstand in mbar
SPU-2

3043757_201801 17
Fault / Cause / Remedy
Fault Cause Remedy
Leakage at buffer Pipe connections leaking Re-seal
Temperature difference to small at solar
heat exchanger
Incorrect settings on solar heat controller Change parameters (in particular control
temperature difference)
Flow (solar-side) too low Bleed solar circuit Repair blockages
Increase pump power
Heat exchanger dirty Cleaning
None / too little discharge of the tank Reversing valve defect/ connected in-
correctly
Restore function
Control of the solar return temperature
rise (SRTA) poorly adjusted/defect
Change parameters (in particular tempe-
rature difference)
Flow (heating-side) too low Bleed heater circuit, repair blockage,
increase pump power
Undesired cooling down of tank only in
the lower tank area
Gravity circulation in the solar circuit Close / install
gravity brake
Undesired cooling down of tank in the
entire tank area
Insulation is open / is not in contact with
the tank
Close insulation
Gravity circulation in the heater circuit Install / close
gravity brake

Product che according to Regulation
(EU) no. 812/2013
Product che according to Regulation (EU) no. 812/2013
Product group: SPU-1
Supplier’s name or trade mark Wolf GmbH
Supplier’s model identier SPU-1-200
Energy efciency class C
Standing loss S W 65
Storage volume V L 200
Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. [phone], Fax [phone], Internet: www.wolf-heiztechnik.de
Material number: 3020993_en 03/2015 GB IE

Product che according to Regulation (EU) no. 812/2013
Product group: SPU-1
Supplier’s name or trade mark Wolf GmbH
Supplier’s model identier SPU-1-200
Energy efciency class C
Standing loss S W 65
Storage volume V L 200
Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. [phone], Fax [phone], Internet: www.wolf-heiztechnik.de
Material number: 3020993_en 03/2015 GB IE
Product fiche according to Regulation (EU) no. 812/2013
Product group: SPU-2-W
Supplier’s name or trade mark Wolf GmbH Wolf GmbH Wolf GmbH Wolf GmbH
Supplier’s model identifier SPU-2-500 SPU-2-800 SPU-2-1000 SPU-2-1500
Energy efficiency class C C C C
Standing loss S 85 108 126 153
Storage volume V l 490 795 980 1530
Supplier’s name or trade mark Wolf GmbH Wolf GmbH Wolf GmbH Wolf GmbH
Supplier’s model identifier SPU-2-W-500 SPU-2-W-800 SPU-2-W-1000 SPU-2-W-1500
Energy efficiency class C C C C
Standing loss S 85 108 126 153
Storage volume V l 480 780 960 1500
Supplier’s name or trade mark Wolf GmbH Wolf GmbH Wolf GmbH Wolf GmbH
Supplier’s model identifier SPU-2-800 plus SPU-2-1000
plus
SPU-2-1500
plus SPU-2-2000
Energy efficiency class C C C C
Standing loss S 108 126 153 178
Storage volume V l 795 980 1530 1950
Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. [phone], Fax [phone], Internet: www.wolf-heiztechnik.de
Material number: 3020986_en 12/2017 GB IE

20 3043757_201801
Mainburg, 09.01.2018
Declaration of conformity
(acc. to ISO/IEC 17050-1)
No.: 3043757
Issued by: Wolf GmbH
Address: Industriestraße 1, D-84048 Mainburg
Product: Buffer SPU-1-200, SPU-2/-W, SPU-2 plus
The product described above conforms to the requirements specied in the following documents:
DIN EN 12897:2006-09
In accordance with the following Directives:
2009/125/EG (ErP Directive)
This product is identied as follows:
Gerdewan Jacobs
Executive Board Engineering
Jörn Friedrichs
Manager R&D
