In dieser Beschreibung werden die folgenden Symbole
und Hinweiszeichen verwendet. Diese wichtigen Anwei-
sungen betreffen den Personenschutz und die technische
Betriebssicherheit.
„Sicherheitshinweis“ kennzeichnet Anweisun-
gen, die genau einzuhalten sind, um Gefährdung
oder Verletzung von Personen zu vermeiden und
Beschädigungen am Gerät zu verhindern.
Gefahr durch elektrische Spannung an elektri-
schen Bauteilen!
Achtung: Vor Abnahme der Verkleidung Be-
triebsschalter ausschalten.
GreifenSieniemalsbeieingeschaltetemBetriebs-
schalter an elektrische Bauteile und Kontakte!
Es besteht die Gefahr eines Stromschlages mit
Gesundheitsgefährdung oder Todesfolge.
AnAnschlussklemmenliegtauch bei ausgeschal-
tetem Betriebsschalter Spannung an.
„Hinweis“ kennzeichnet technische Anweisun-
gen, die zu beachten sind, um Schäden und
Funktionsstörungen am Gerät zu verhindern.
Achtung
Sicherheitshinweise
Allgemeine Hinweise
Alle Wartungsarbeiten dürfen nur von einem Fach-
handwerker durchgeführt werden.
Regelmäßige Wartung sowie die ausschließliche
Verwendung von Original Wolf-Ersatzteilen sind für
einen störungsfreien Betrieb und lange Lebensdauer
Ihres Gerätes von entscheidender Bedeutung.
Wir empfehlen daher einen Wartungsvertrag mit Ihrer
Fachhandwerkerrma abzuschließen.

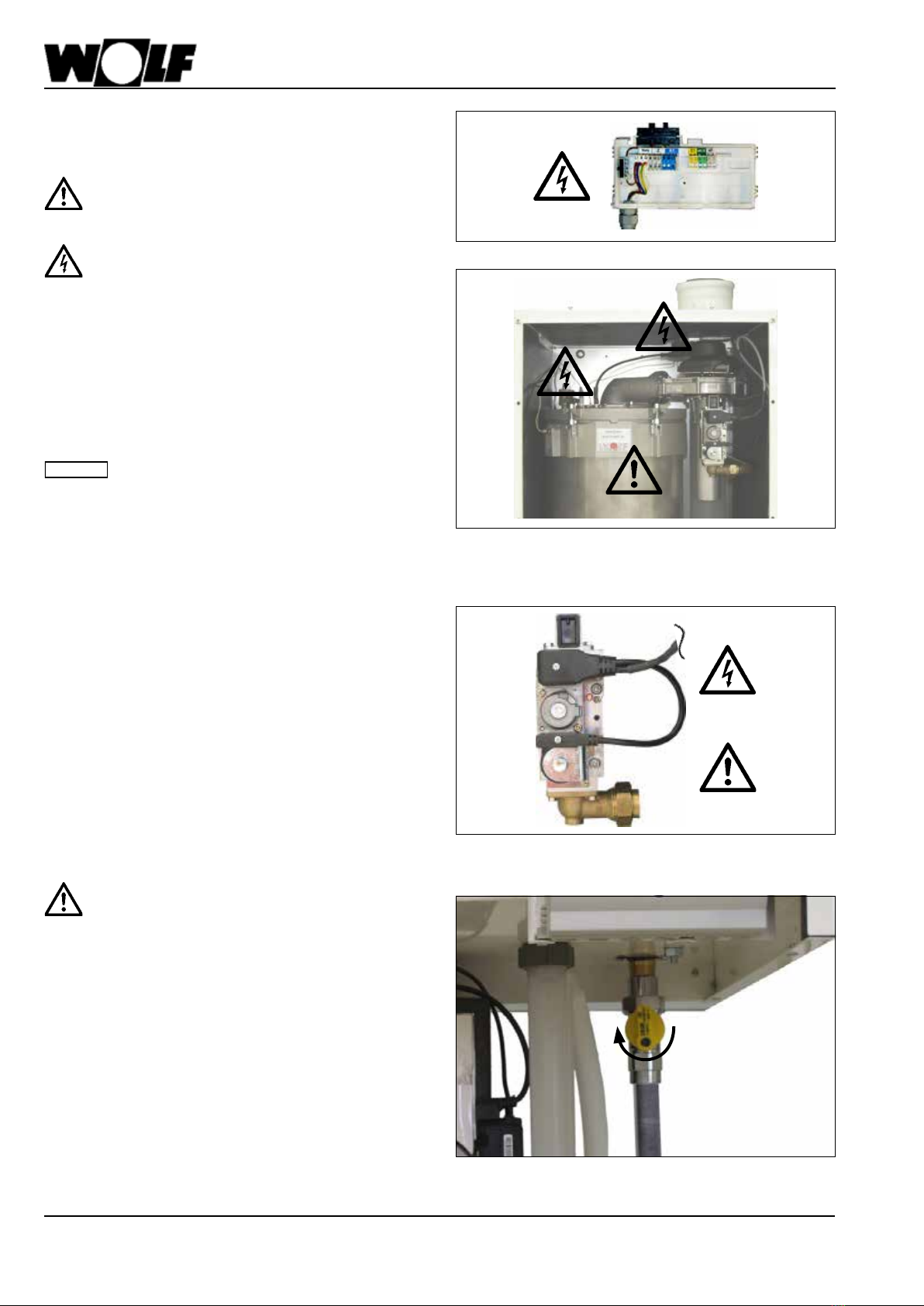

Bild: Zündtrafo, Zündelektrode, Wärmetauscher
Gefahr durch elektrische Spannung,
Gefahr von Verbrennung durch heiße Bauteile
Bild: Gaskombiventil
Gefahr durch elektrische Spannung
Gefahr von Vergiftung und Explosion durch ausströmendes Gas
Bild: Klemmkasten: Gefahr durch elektrische Spannung
Bild: Gasanschluss
Gefahr von Vergiftung und Explosion durch ausströmendes Gas

3
3061741_201712.indd
Verbrennungsgefahr
Vor Beginn der Wartungsarbeiten Gerät etwa eine
halbe Stunde abkühlen lassen
Umrüstung auf andere Gasarten
An den Netzanschlussklemmen des Gerätes liegt
auch bei ausgeschaltetem Betriebsschalter elektri-
sche Spannung an.

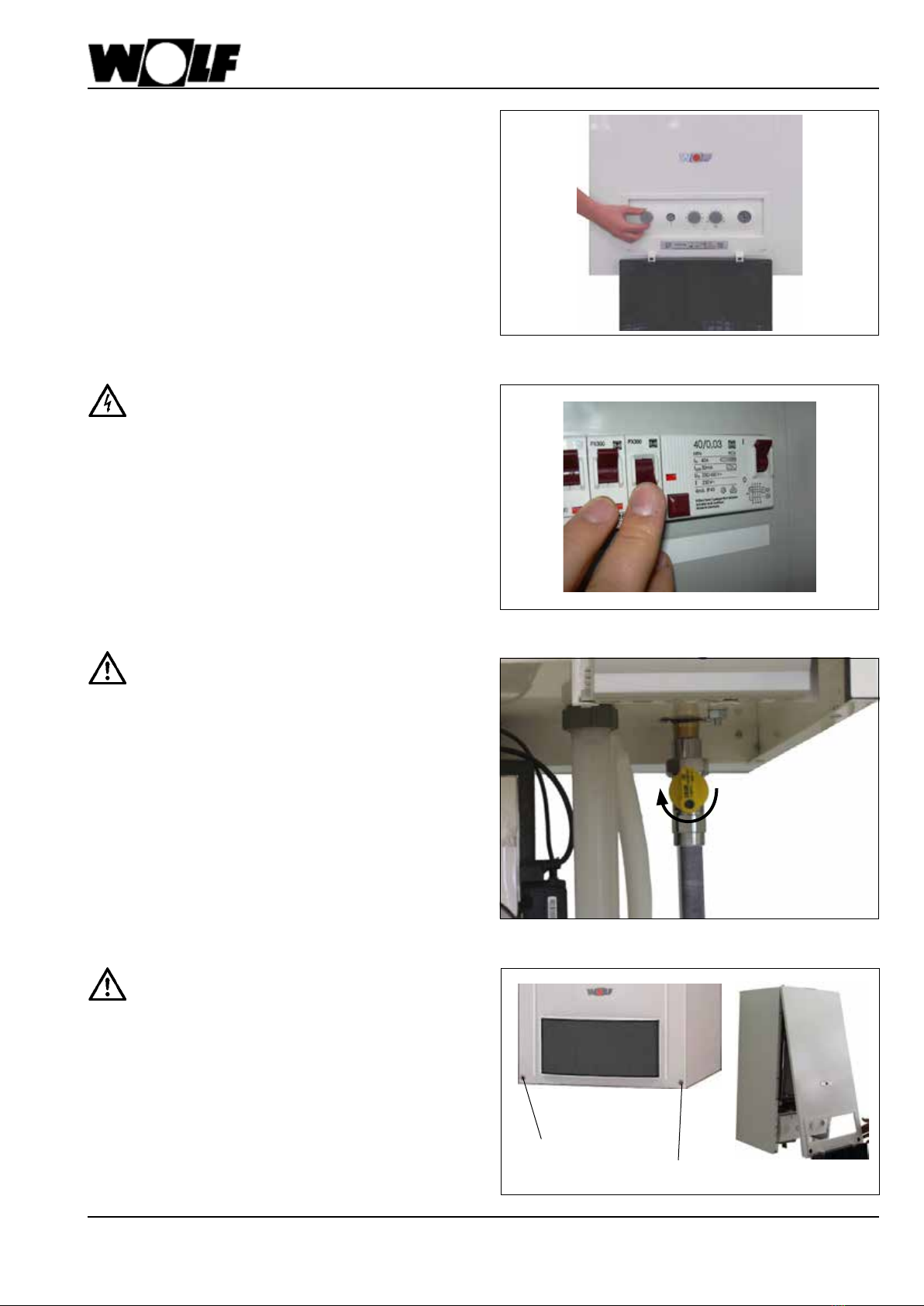

Anlage spannungsfrei machen.
Regelungsdeckel nach unten klappen.
Brennwerttherme am Betriebsschalter ausschalten.
Gashahn schließen.
Den Frontverkleidungsdeckel mit dem linken und rechten
Drehriegel entriegeln. Frontverkleidungsdeckel unten lösen
und oben aushängen.
linker Drehriegel
rechter Drehriegel

43061741_201712.indd

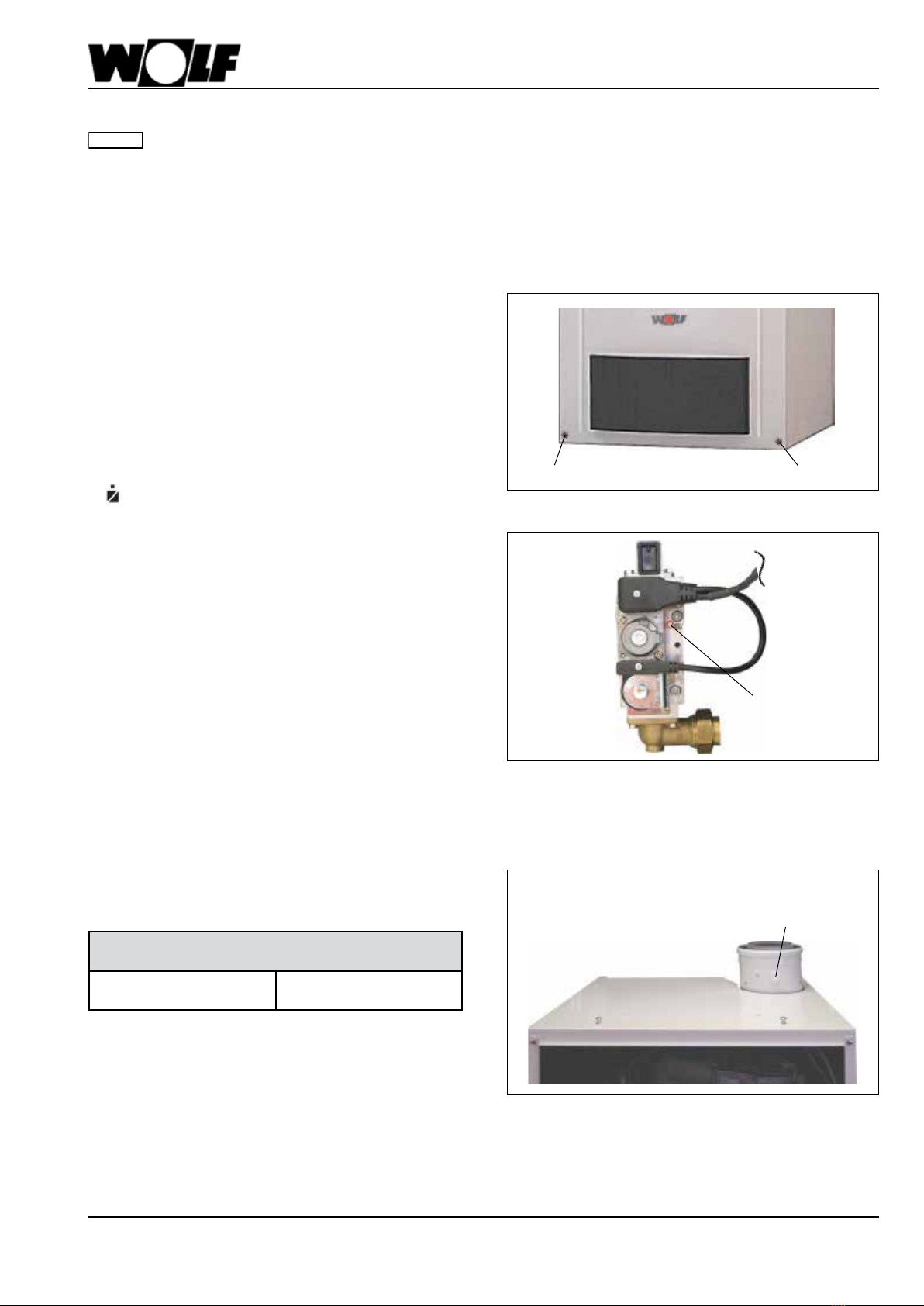

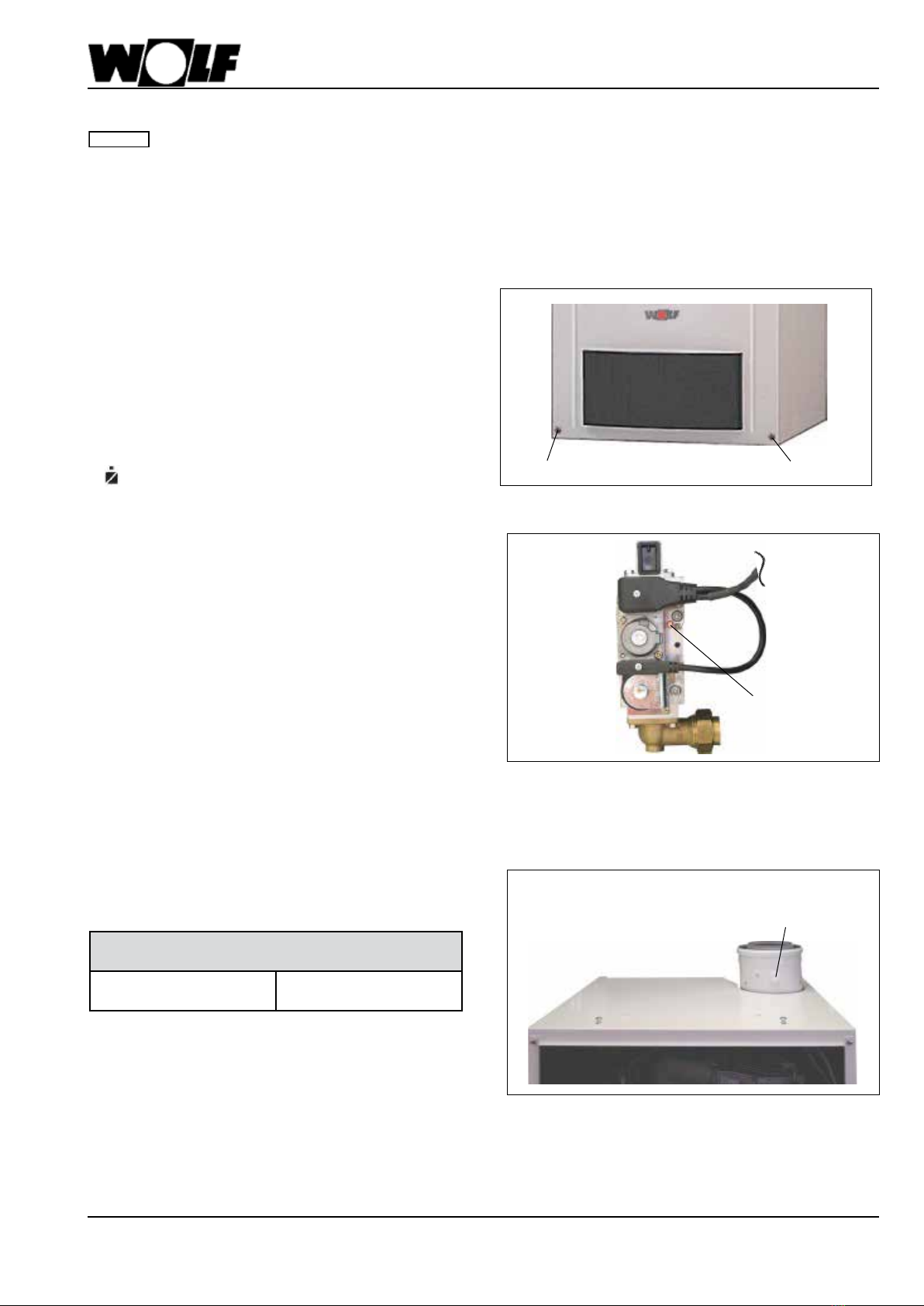

Umrüstung auf Erdgas E/LL (G20/G25)
Zusammenbau in umgekehrter Reihenfolge.
Hinweis: Bei Umrüstung von Flüssiggas auf Erdgas muss vor dem Zusammenbau das Gaskombiventil gewechselt und die Ab-
gasblende (siehe Seite 5/6) entfernt werden.
5)
Eingebaute Gasdrosselblende entfernen und durch die
für die neue Gasart bestimmte Gasdrosselblende (nach
Tabelle Seite 6) ersetzen.
Gasdrosselblende
4)
Gaskombiventil von der Mischkammer für Gas/Luft ab-
schrauben (4 Schrauben SW8).
4 x Schrauben
SW8
Stecker  abziehen (vorher Kreuzschlitzschrauben
lösen)
1)
Verschraubung Gasanschluss am Gaskombiventil lösen
2)
3)
Mischkammer vom Ventilator (3 Stck. Innen-Sechs-
kantschrauben 5mm) abschrauben evtl. Luftansaugrohr
abziehen
6)
Nach dem Zusammenbau von Gasdrosselblende, Gas-
kombiventil und Luftansaugrohr O-Ring mit Siliconfett in
die Dichtnut des Gebläses heften, Mischkammer wieder
montieren.
O-Ring

5
3061741_201712.indd

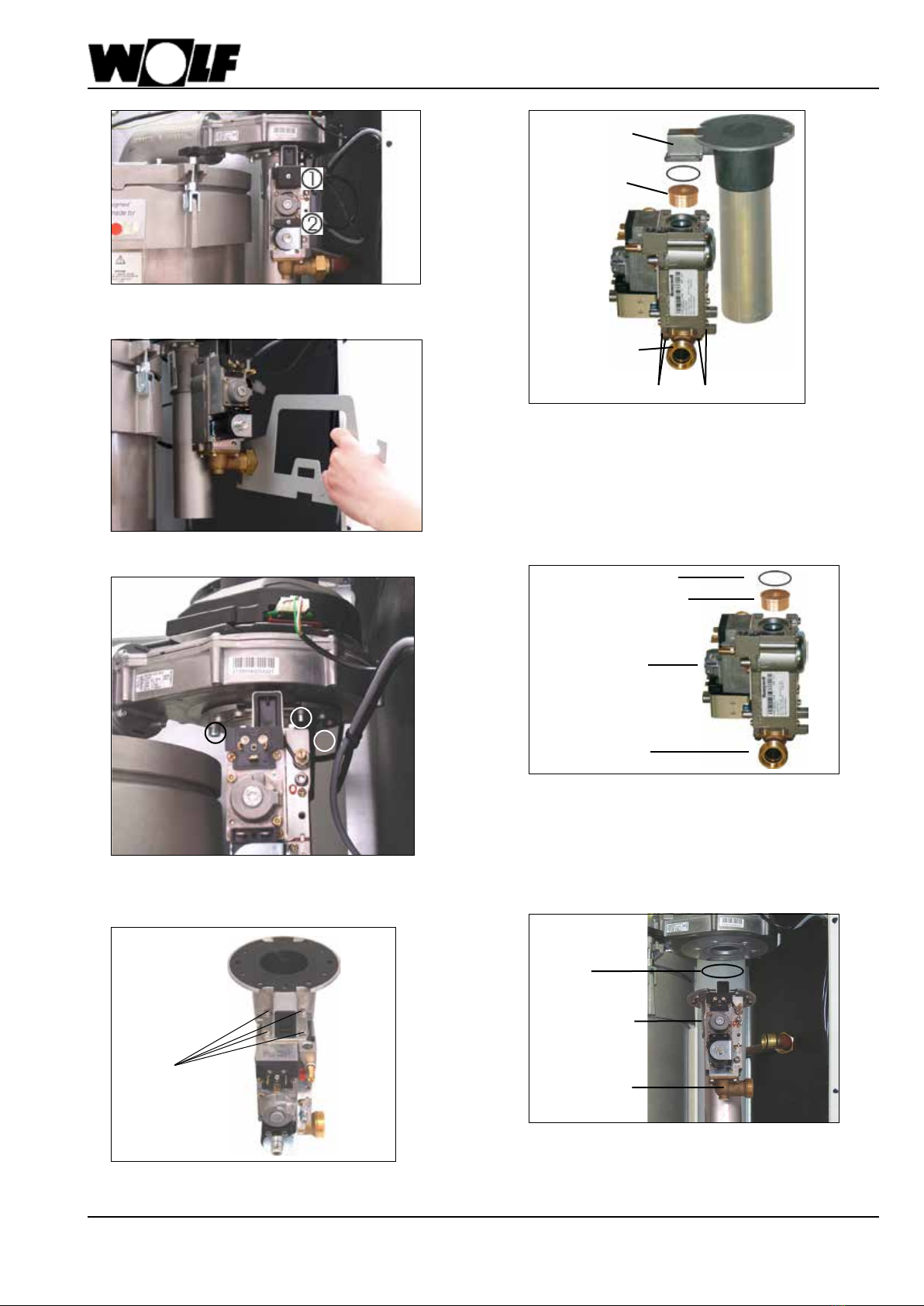

Umrüstung auf Flüssiggas P (G31)
4 Schrauben SW8 an der Verschraubung Gasanschluss
entfernen und Verschraubung vom Gaskombiventil ab-
nehmen.
Gaskombiventil und Gasdrosselblende entfernen.
Die Schutzaufkleber an Ventileinlass und Ventilauslass des
neuen Gaskombiventils an die Öffnungen des entfernten
Ventils anbringen. Das entfernte Gaskombiventil an Wolf
zurücksenden.
4)
Gaskombiventil von der Mischkammer für Gas/Luft ab-
schrauben (4 Schrauben SW8).
4 x Schrauben
SW8
3)
Mischkammer vom Ventilator (3 Stck. Innen-Sechs-
kantschrauben 5mm) abschrauben evtl. Luftansaugrohr
abziehen
7)
6)
O-Ring mit Siliconfett in die Dichtnut des Gebläses heften
und Mischkammer mit Gaskombiventil an Brennergebläse
montieren.
Verschraubung Gasanschluss mit Gaszuleitung dicht
verschrauben.
O-Ring
Gaskombiventil
Verschraubung
Gasanschluss
O-Ring 23,47 x 2,62
Gasdrosselblende 6.7
Gaskombiventil
Gasdrossel-
blende
5)
4 x Schraube SW8
Verschraubung
Gasanschluss
Stecker  abziehen (vorher Kreuzschlitzschrauben
lösen)
1)
Verschraubung Gasanschluss am Gaskombiventil lösen
2)
Mischkammer
Verschraubung Gasanschluss mit O-Ring 26 x 4 an das
neue Gaskombiventil für Flüssiggas (Art.-Nr. 2744621)
anschrauben.
Neue Gasdrosselblende mit Kennung 6.7 (Art.-Nr.
1730640) in Gaskombiventil einsetzen.
Gaskombiventil mit O-Ring 23,4 x 2,6 an Mischkammer
anschrauben.
Verschraubung
Gasanschluss

63061741_201712.indd
Umrüstung auf andere Gasarten
Hinweis: Bei Umrüstung von Erdgas auf Flüssiggas muss zusätzlich eine Abgasblende wie folgt in die Kondensatwanne eingebaut
werden. Bei Umrüstung von Flüssiggas auf Erdgas muss die Abgasdrosselblende entfernt werden. Dieser Montage-
schritt erfolgt vor dem Einbau der Mischerkammer und dem kompletten Zusammenbau.
Arretierung Luft- / Abgasrohr in Pfeilrichtung schieben.
Abgasrohr nach oben aus der Kondensatwanne heraus-
ziehen.
9)

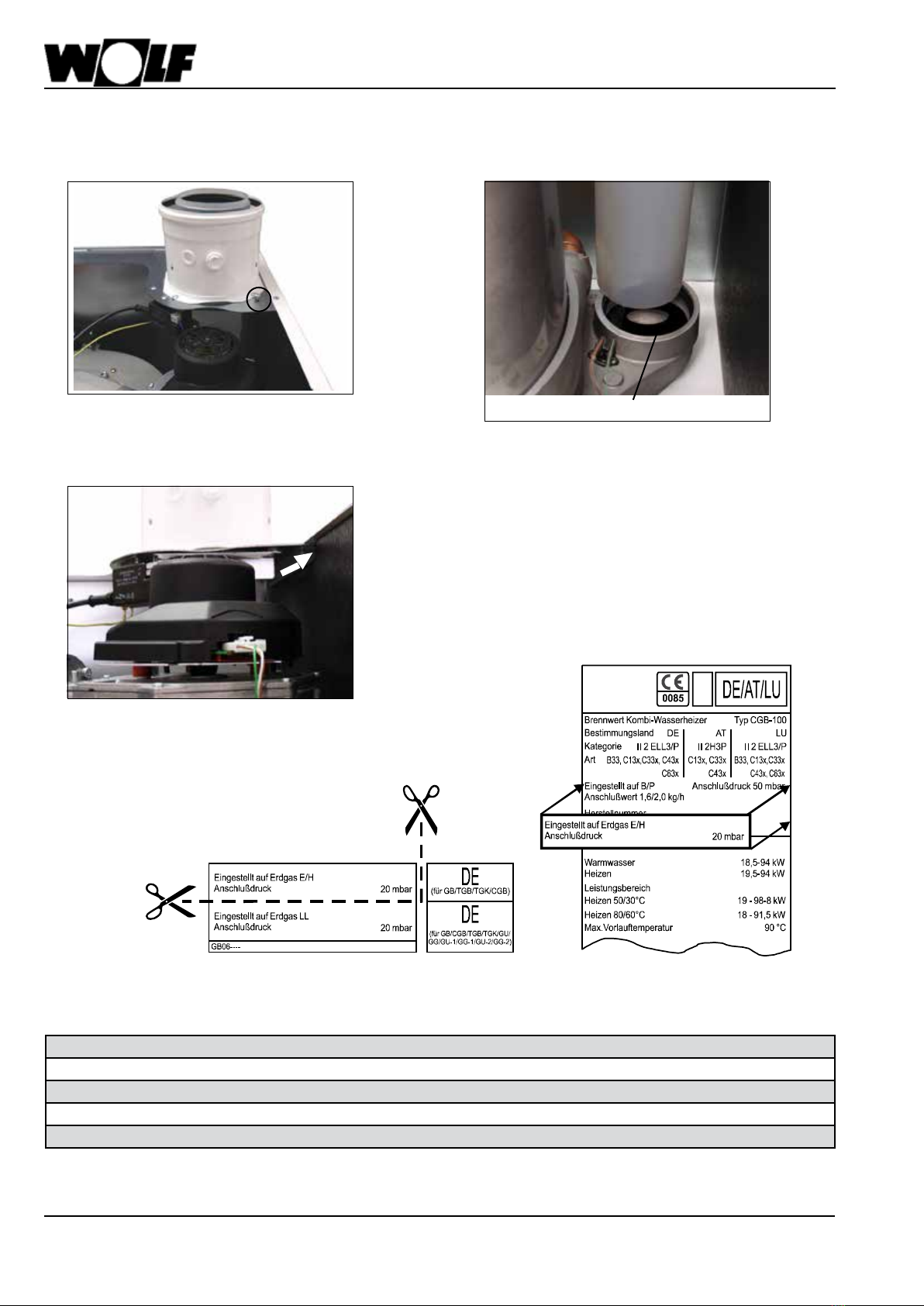

11) Typenschild aktualisieren.
Die betreffenden Zeilen vom beiligendem Typenschild
ausschneiden und damit die betreffenden Zeilen des Ge-
rätetypenschildes überkleben.
Umrüsttypenschild Bild: Aktualisieren des Typenschilds
Nach Abnahme des oberen Verkleidungsdeckels Blech-
schraube Arretierung Luft- / Abgasrohr lösen.
8)
Umrüstsätze für CGB-75/100 für die Umrüstung auf andere Gasarten: (Bitte entsprechende Art.-Nr. bei der Bestellung angeben)
Abgasblende Ø 53 mm in die Kondensatwanne einlegen
und Abgasrohr wieder hineinschieben.
Hinweis: Bei Umrüstung von Flüssiggas auf Erdgas muss
dieAbgasblende entfernt werden. Mischkammer
wie unter Punkt 6) beschrieben montieren.
Zusammenbau in umgekehrter Reihenfolge.
10)
Abgasblende
Umrüstung auf Erdgas E/H (G20) Art.-Nr. 86 10 471 Kennzahl 1000*
Umrüstung auf Erdgas LL** (G25) Art.-Nr. 86 10 471 Kennzahl 1260*
Umrüstung auf Flüssiggas P (G31) Art.-Nr. 86 12 714 Kennzahl 6.7 *
Umrüstung von Flüssiggas P (G31) auf Erdgas E/H (G20) Art.-Nr. 86 12 863 Kennzahl 1000*
Umrüstung von Flüssiggas P (G31) auf Erdgas LL** (G25) Art.-Nr. 86 12 863 Kennzahl 1260*
* Kennzahl in Gasdrosselblende eingeprägt
** Erdgas LL und E nicht für Österreich

7
3061741_201712.indd
CO2-Einstellung
Einstellung Gas-Luftverbund
Die Einstellarbeiten müssen in nachfolgend beschriebener Reihenfolge durchgeführt werden. Das Gaskombi-
ventil ist werksseitig bereits auf die Gasart gemäß Typenschild eingestellt. Eine Einstellung am Gaskombiventil
darf nur nach der Umrüstung auf eine andere Gasart oder im Servicefall vorgenommen werden.
Öffnen Sie bei zu geringer Wärmeabnahme einige Heizkörperventile.
Achtung
A)CO2-Einstellung bei oberer Belastung (Schorn-
steinfegerbetrieb) für Erdgas
- Regelungsdeckel nach unten klappen.
Den Verkleidungsdeckel mit dem linken und rechten Drehrie-
gel entriegeln. Verkleidungsdeckel unten lösen und oben
aushängen.
- Schraube aus der linken Messöffnung “Abgas” entfernen.
- Messsonde des CO2-Messgerätes in die Messöffnung “Ab-
gas” einführen (ca. 120mm).
- Temperaturwahlschalter in Stellung Schornsteinfeger
drehen.
(Leuchtring zur Statusanzeige blinkt in gelber Farbe).
- Sicherstellen, dass das Heizgerät nicht elektronisch begrenzt
ist.
- Bei Vollast den CO2-Gehalt messen und mit den Werten in
untenstehender Tabelle vergleichen.
- Bei Bedarf den CO2-Gehalt mit der Gasdurchussschraube
am Gaskombiventil gemäß Tabelle korrigieren.
Bild: Drehriegel öffnen
linker Drehriegel rechter Drehriegel
Gasdurchuss-
schraube
(nur bei Erdgas)
Bild: Gaskombiventil
- Schornsteinfegerbetrieb beenden durch Drehen des Tem-
peraturwahlschalters zurück in Ausgangsstellung.
- rechts drehen - CO2Gehalt wird niedriger
- links drehen - CO2Gehalt wird höher
Bild: Abgasmessung bei geöffnetem Gerät
Messöffnung
„Abgas“
Bei Flüssiggas kann die obere Belastung nicht eingestellt
werden.
Gerät offen
bei oberer Belastung
Erdgas E/H/LL
8,6% ± 0,2%
Flüssiggas P (Kontrolle)
10,1% ± 0,2%

83061741_201712.indd
CO2-Einstellung
B) CO2-Einstellung bei unterer Belastung (Softs-
tart)
- Schutzschraube über Nullpunktschraube mit Torx-Schrau-
bendreher entfernen.
- Die Brennwerttherme durch Drücken der “Entstör-Taste”
erneut starten.
- Ca. 20 Sekunden nach dem Brennerstart den CO2-Gehalt
mit dem CO2-Messgerät kontrollieren und ggf. an der
Nullpunktschraube mit Torx gemäß Tabelle nachjustieren.
Diese Einstellung muss innerhalb von 180 Sek. nach dem
Brennerstart erfolgen. Evtl. durch Drücken der “Entstörtaste”
die Startphase zur Einstellung wiederholen.
- Während dieser Einstellung darf kein Warmwassserbetrieb
erfolgen!
- Schutzschraube wieder eindrehen.
- rechts drehen - CO2höher!
- links drehen - CO2niedriger!
Nullpunkt-
schraube
Bild: Gaskombiventil
Schutzschraube Gasdurch-
ussschraube
(nur bei Erdgas)
D) Abschluss der Einstellarbeiten
- Therme außer Betrieb nehmen und die Mess-öffnungen und
Schlauchanschlussnippel wieder verschließen. Gasstrecke
und Hydraulik auf Dichtheit kontrollieren.
C) Überprüfen der CO2-Einstellung
- Nach Abschluss der Arbeiten Verkleidungsdeckel montieren
und die CO2-Werte bei geschlossenem Gerät überprüfen.
Beachten Sie bei der CO2-Einstellung die CO-
Emission. Ist der CO-Wert bei richtigem CO2-
Wert > 300ppm, ist das Gaskombiventil nicht
richtig eingestellt. Gehen Sie wie folgt vor:
- Nullpunktschraube ganz hineindrehen
- Nullpunktschraube 1½ Umdrehungen öffnen.
- Einstellvorgang ab Abschnitt A) wiederholen.
- Bei richtiger Einstellung muss die Brennwerttherme auf
die CO2-Werte gemäß nebenstehender Tabelle eingestellt
sein. Bild: Abgasmessung bei geschlossenem Gerät
Messöffnung
„Abgas“
Gerät offen
bei unterer Belastung
Erdgas E/H/LL
8,5% ± 0,2%
Flüssiggas P
9,7% ± 0,2%
Gerät geschlossen
bei oberer Belastung
Erdgas E/H/LL
8,8% ± 0,5%
Flüssiggas P
10,3% ± 0,5%
Gerät geschlossen
bei unterer Belastung
Erdgas E/H/LL
8,7% ± 0,5%
Flüssiggas P
9,9% ± 0,5%

9
3061741_201712.indd
Inbetriebnahmeprotokoll
Inbetriebnahmearbeiten Messwerte oder Bestätigung
1.) Gasart
Erdgas E/H
Erdgas LL
Flüssiggas
Wobbe-Index
Betriebsheizwert
________________
________________
kWh/m³
kWh/m³
2.) Gasanschlussdruck überprüft?
3.) Gas-Dichtheitskontrolle durchgeführt?
4.) Luft-/Abgassystem kontrolliert?
5.) Hydraulik auf Dichtheit kontrolliert?
6.) Siphon befüllen
7.) Therme und Anlage entlüftet?
8.) Anlagendruck 1,5 - 2,5 bar vorhanden?
9.) Anlage gespült?
10.) Härte Heizungswasser zwischen 2 und 11° dH?
11.) Keine chemischen Zusatzmittel (Inhibitoren; Frost-
schutzmitel) eingefüllt?
12.) Gasart und Heizleistung in Aufkleber eingetragen?
13.) Funktionsprüfung durchgeführt?
14.) Abgasmessung:
Abgastemperatur brutto
Ansauglufttemperatur
Abgastemperautur netto
Kohlendioxydgehalt (CO2) od. Sauerstoffgehalt (O2)
Kohlenmonoxydgehalt (CO)
________________
________________
________________
________________
________________
tA(°C)
tL(°C)
(tA-tL) (°C)
%
ppm
15.) Verkleidung angebracht?
16.) Betreiber eingewiesen, Unterlagen übergeben?
17.) Inbetriebnahme bestätigt? ________________

Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

11
3061741_201712.indd Con riserva di modiche
Istruzioni per la trasformazione
ad altri tipi di gas
Caldaia a condensazione a gas
CGB-75 Caldaia solo
riscaldamento
CGB-100 Caldaia solo
riscaldamento

12 3061741_201712.indd
Inquesto manuale vengono utilizzatii seguenti simboli e se-
gnali informativi. Queste importanti indicazioni riguardano
la protezione personale e la sicurezza di funzionamento.
“Indicazioni di sicurezza” si riferisce ad istruzioni
da seguire attentamente per evitare ferimenti di
persone e danneggiamenti all‘apparecchio.
Pericolo a causa della tensione elettrica sui
componenti elettrici!
Attenzione: Spegnere l‘interruttore generale
prima di togliere il mantello.
Non toccare mai icomponenti ed i contatti elettrici
con l‘interruttore generale acceso! Vi è il pericolo
di scosse elettriche che possono compromettere
la salute o avere conseguenze mortali.
I morsetti sono alimentati anche con l‘interruttore
generale spento.
„Avvertenza“ indica istruzionitecniche che devo-
no essere osservate per evitare danni o problemi
di funzionamento all‘apparecchio.
Attenzione
Norme per la sicurezza
Avvertenze generali
Tutti i lavori di manutenzione devono essere eseguiti
soltanto da parte di un tecnico specializzato.
La manutenzione regolare e l‘utilizzo esclusivo
di ricambi originali Wolf sono determinanti per il
corretto funzionamento e una lunga durata di vita
dell‘apparecchio.
Consigliamo perciò di stipulare un contratto di ma-
nutenzione con il tecnico autorizzato.
Figura: Trasformatore di accensione, elettrodo di accensione,
scambiatore di calore
Pericolo a causa di tensione elettrica,
Pericolo di scottature tramite componenti molto caldi
Figura: Valvola gas
Pericolo a causa di tensione elettrica
Pericolo di intossicazione e di esplosione per fuoriuscita di gas
Figura: Morsettiera: pericolo a causa di tensione elettrica
Figura: Attacco gas
Pericolo di intossicazione e di esplosione per fuoriuscita di gas

13
3061741_201712.indd
Pericolo di scottature
Prima di iniziare con le operazioni di manutenzione
far raffreddare l‘apparecchio per circa mezz‘ora
I morsetti di rete sono alimentati anche con l‘inter-
ruttore generale spento.
Togliere la tensione all‘impianto.
Trasformazione ad altri tipi di gas
Ribaltare il coperchio di regolazione verso il basso.
Spegnere la caldaia a condensazione azionando l‘interruttore
generale.
Chiudere il rubinetto del gas.
Sbloccare il coperchio anteriore con il perno rotante sinistro e
destro. Sganciare il coperchio anteriore dal basso ed estrarlo
verso l‘alto.
perno rotante sinistro
perno rotante destro

14 3061741_201712.indd
Trasformazione a gas metano H (G20)
Rimontaggio in ordine inverso.
Indicazione: In caso di trasformazione da gas liquido a gas metano, prima del rimontaggio deve essere sostituita la valvola gas
e tolto il diaframma fumi (vedi pagina 15/16).
5)
Sostituire il diaframma gas integrato con quello previsto
per il nuovo tipo di gas (vedi tabella pagina 16).
Diaframma gas
4)
Svitare la valvola gas dalla camera di miscelazione gas/
aria (4 viti, apertura 8).
4 x viti
apertura 8
Togliere la spina  (svitare prima le viti a croce)
1)
Svitare il raccordo a vite attacco alla valvola gas
2)
3)
Svitare la camera di miscelazione dal ventilatore
(3 viti a testa esagonale interna 5 mm), eventualmente
estrarre il tubo di aspirazione aria
6)
Dopo aver montato il diaframma gas, la valvola gas ed il
tubo di aspirazione aria, inserire l‘O-ring nella scanalatura
del ventilatore utilizzando del grasso siliconico, poi rimon-
tare la camera di miscelazione.
O-ring

15
3061741_201712.indd
Trasformazione a gas liquido P (G31)
Togliere le 4 viti (apertura 8) sul raccordo a vite attacco gas
e rimuovere il raccordo a vite dalla valvola gas.
Togliere la valvola gas e il diaframma gas.
Applicare gli adesivi di protezione all‘ingresso e all‘uscita
della nuova valvola gas alle aperture della valvola rimossa.
Rispedire a Wolf la valvola gas rimossa.
4)
Svitare la valvola gas dalla camera di miscelazione gas/
aria (4 viti, apertura 8).
4 x viti
apertura 8
3)
Svitare la camera di miscelazione dal ventilatore
(3 viti a testa esagonale interna 5 mm), eventualmente
estrarre il tubo di aspirazione aria
7)
6)
Inserire l‘O-ring nella scanalatura del ventilatore utilizzando
del grasso siliconico e montare la camera di miscelazione
con la valvola gas al ventilatore bruciatore.
Avvitare a tenuta il raccordo a vite attacco alla rete di
alimentazione gas.
O-ring
Valvola gas
Raccordo a vite
Attacco gas
O-Ring 23,47 x 2,62
Diaframma gas 6.7
Valvola gas
Diaframma
gas
5)
4x viti, apertura 8
Raccordo a vite
Attacco gas
Togliere la spina  (svitare prima le viti a croce)
1)
Svitare il raccordo a vite attacco alla valvola gas
2)
Camera di
miscelazione
Avvitare il raccordo a vite attacco gas con O-ring 26 x 4 alla
nuova valvola gas per gas liquido (cod. art. 2744621).
Inserire nella valvola gas il diaframma gas con l‘identica-
tivo 6.7 (cod. art. 1730640).
Avvitare la valvola gas con l‘O-ring 23,4 x 2,6 alla camera
di miscelazione.
Raccordo a vite
Attacco gas

16 3061741_201712.indd
Trasformazione ad altri tipi di gas
Indicazione: In caso di trasformazione da gas metano a gas liquido deve essere aggiunto un diaframma fumi nella vasca con-
densa. In caso di trasformazione da gas liquido a gas metano lo stesso diaframma fumi deve essere eliminato.
Questa operazione di montaggio deve essere effettuata prima del montaggio della camera di miscelazione
e del rimontaggio completo.
Spingere l‘arresto del tubo aria/fumi in direzione della
freccia. Slare il tubo fumi dalla vasca condensa tirandolo
verso l’alto.
9)
11) Aggiornare la targa dati.
Ritagliare le relative strisce adesive dalla targa dati in
dotazione ed incollarle sulle rispettive righe della targa
dati della caldaia.
Targa dati del kit trasformazione gas Figura: Aggiornamento targa dati
caldaia
Dopo aver tolto il mantello superiore, svitare la vite di
arresto del tubo aria/fumi.
8)
Kit per la trasformazione ad altri tipi di gas per CGB-75/100: (al momento dell‘ordinazione indicare il relativo cod. art.)
Collocare il diaframma fumi Ø 53 mm nella vasca condensa
ed inserire nuovamente il tubo fumi.
Indicazione: In caso di trasformazione da gas liquido a
gas metano deve essere eliminato il diafram-
ma fumi. Montare la camera di miscelazione
in base alla descrizione di cui al punto 6).
Rimontaggio in ordine inverso.
10)
Diaframma fumi
Trasformazione a gas metano H (G20) Cod. art. 86 10 471 Numero identiicativo 1000*
Trasformazione a gas liquido P (G31) Cod. art. 86 12 714 Numero identicativo 6.7*
Trasformazione da gas liquido P (G31) a gas metano H (G20) Cod. art. 86 12 863 Numero identiicativo 1000*
* Il numero identicativo è inciso sul diaframma gas
** Gas metano LL ed E non per l‘Austria

17
3061741_201712.indd
Regolazione CO2
Regolazione rapporto aria/gas
La regolazione deve essere eseguita secondo la sequenza descritta sotto. La valvola gas è impostata in fabbrica
sul tipo di gas indicato sulla targa dati. La regolazione della valvola gas può essere effettuata soltanto a seguito
di trasformazione ad altri tipi di gas oppure in caso di assistenza.
In caso di prelievo di calore troppo basso aprire alcune valvole termostatiche.
Attenzione
A)Regolazione CO2alla potenza massima
(funzionamento „spazzacamino“) per gas metano
- Ribaltare il coperchio di regolazione verso il basso.
Sganciare il mantello tramite il perno rotante sinistro e destro.
Sganciare il mantello dal basso ed estrarlo verso l‘alto.
- Svitare la vite dalla presa analisi „fumi“.
- Inserire la sonda dell‘analizzatore di CO2 nella presa analisi
„fumi“ (ca. 120mm).
- Portare il selettore temperatura in posizione „spazzacamino“
.
(L‘indicatore luminoso della visualizzazione stato lampeggia
in color giallo).
- Vericare che la potenza della caldaia non sia limitata elet-
tronicamente.
- Controllare il tenore di CO2 alla massima potenza e confron-
tare con i valori della tabella sotto riportata.
- Se necessario, variare il tenore di CO2 operando sulla vite
di regolazione portata, posta sulla valvola gas.
Figura: Aprire il perno rotante
perno rotante sinistro perno rotante destro
Vite di regolazione
portata (solo per
gas metano)
Figura: Valvola gas
- Terminare il funzionamento „spazzacamino“ girando il se-
lettore temperatura in posizione iniziale.
- ruotando a destra - riduzione tenore di CO2
- ruotando a sinistra - aumento tenore di CO2
Figura: Analisi fumi con l‘apparecchio aperto
Presa analisi
„fumi“
In caso di gas liquido non è possibile regolare la portata
massima.
Caldaia senza mantello
alla potenza massima
Gas metano H
8,6% ± 0,2%
Gas liquido P (controllo)
10,1% ± 0,2%

18 3061741_201712.indd
Regolazione CO2
B) Regolazione CO2alla potenza minima
(softstart - lenta accensione)
- Togliere la vite di protezione sulla vite punto zero utilizzando
un cacciavite Torx.
- Riaccendere la caldaia premendo il tasto „ripristino/reset“.
- Dopo ca. 20 dall‘accensione del bruciatore, controllare il
tenore di CO2 con l‘analizzatore ed eventualmente regolare
la vite punto zero con un cacciavite Torx in base alla tabella
riportata. Questa regolazione deve essere effettuata entro
180 secondi dall‘accensione del bruciatore. Premendo il tasto
„ripristino/reset“ è possibile ripetere la fase di accensione ed
eseguire nuovamente la regolazione.
- Durante questa regolazione non è possibile eseguire il fun-
zionamento produzione acqua calda!
- Riavvitare la vite di protezione.
- ruotando a destra - aumento CO2!
- ruotando a sinistra - riduzione CO2!
Vite punto
zero
Figura: Valvola gas
Vite di protezione Vite di regolazione
portata (solo per
gas metano)
D) Termine delle operazioni di regolazione
- Spegnere la caldaia e chiudere di nuovo le prese di analisi
e i nippli raccordo tubo essibile. Controllare la tenuta della
rampa gas e delle parti idrauliche.
C) Verica della regolazione CO2
- Dopo aver terminato le operazioni montare il mantello e
controllare i valori CO2con mantello montato.
Fare attenzione all‘emissione CO durante la
regolazione CO2. Se il valore del CO, con valo-
re corretto di CO2, è > 300 ppm, la valvola gas
non è regolata correttamente. Procedere come
segue:
- Avvitare completamente la vite punto zero
- Svitare la vite punto zero di un giro e mezzo.
- Ripetere la procedura di regolazione a partire dal punto A).
- La corretta regolazione della caldaia a condensazione deve
corrispondere ai valori CO2 della tabella riportata a anco. Figura: Analisi fumi con caldaia con mantello
Presa analisi
„fumi“
Caldaia senza mantello
alla potenza minima
Gas metano H
8,5% ± 0,2%
Gas liquido P
9,7% ± 0,2%
Caldaia con mantello
alla potenza massima
Gas metano H
8,8% ± 0,5%
Gas liquido P
10,3% ± 0,5%
Caldaia con mantello
alla potenza minima
Gas metano H
8,7% ± 0,5%
Gas liquido P
9,9% ± 0,5%

19
3061741_201712.indd
Protocollo messa in servizio
Lavori messa in servizio Valori analisi o conferma
1.) Tipo gas
Gas metano H
Gas liquido
Indice Wobbe
Potere cal. di servizio
kWh/m³
kWh/m³
2.) Controllo della pressione di allacciamento gas?
3.) Controllo della tenuta del gas?
4.) Controllo del sistema aria/fumi?
5.) Controllo della tenuta della parte idraulica?
6.) Caricare il sifone
7.) Eseguita la disaerazione della caldaia e dell‘impianto?
8.) Pressione dell‘impianto è di 1,5 - 2,5 bar?
9.) Sono stati riportati il tipo gas e la potenza nella targhetta?
10.) Eseguita la prova di funzionamento?
11.) Analisi fumi:
Temperatura fumi lorda
Temperatura aria aspirata
Temperatura fumi netta
Contenuto anidride carbonica (CO2) oppure ossigeno(O2)
Contenuto ossido di carbonio (CO)
tA[°C]
tL[°C]
(tA- tL) [°C]
%
ppm
12.) Montato il mantello?
13.) Istruito l‘utente, consegnata la documentazione?
14.) Conferma messa in funzione?

Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de
