Worcraft CTS-S20Li User manual

CTS-S20Li
Z0E-ZP-110Li
Akumulátorový rezač dlažby
Akumulátorový řezač dlažby
SK
CZ
Akumulátoros burkolat vágó
Ferăstrău pentru țiglă fără fir
HU
RO
Cordless �le saw
EN
DE
Akku-fliesenschneidmaschine
PL
Przecinarka do płytek
∙ Preklad originálného návodu na použitie
∙ Překlad originálním návodu k použití
∙ Az eredeti használati útmutató fordítása
∙ Traducerea manualului de utilizare original
∙ Instruction manual
∙ Übersetzung der Original-Gebrauchsanweisung
∙ Tłumaczenie oryginalnej instrukcji użytkowania

AKUMULÁTOROVÝ REZAČ DLAŽBY
POUŽITIE
- Akumulátorový rezač dlažby je určený na rezanie stredne veľkej dlažby (Max. rozmery dlažby 90 x 90 cm,
Max. hrúbka dlažby 24 mm). Akumulátorový rezač dlažby nepoužívajte na rezanie iných materiálov (napr.
drevo alebo kov)
Zariadenie používajte iba na predpísané účely. Akékoľvek iné použitie je považované ako prípad nesprávneho
použitia. Používateľ/obsluha a nie výrobca bude zodpovedný za akékoľvek poškodenie, alebo zranenia
spôsobené týmto nesprávnym používaním. Pamätajte si, že toto zariadenie nebolo navrhnuté pre komerčné
alebo priemyselné používanie. Záruka nebude platná pokiaľ bude zariadenie používané na komerčné,
priemyselné alebo podobné účely.
TECHNICKÉ PARAMETRE
NAPATIE
20 V
KAPACITA
4 Ah
OTÁČKY
3 800 min-1
REZNÝ KOTÚČ
Ø 110 x Ø 22,2 x 1,5 mm
MAX. HĹBKA REZU
0°
45°
24 mm
16 mm
ROZMERY REZACIEHO STOLA
365 x 390 mm
HLADINA AKUSTICKÉHO VÝKONU (LWA)
106 dB(A) Odchýlka (K) = 3 dB(A)
HLADINA AKUSTICKÉHO TLAKU (LpA)
97 dB(A) Odchýlka (K) = 3 dB(A)
HMOTNOSŤ
3,3 kg

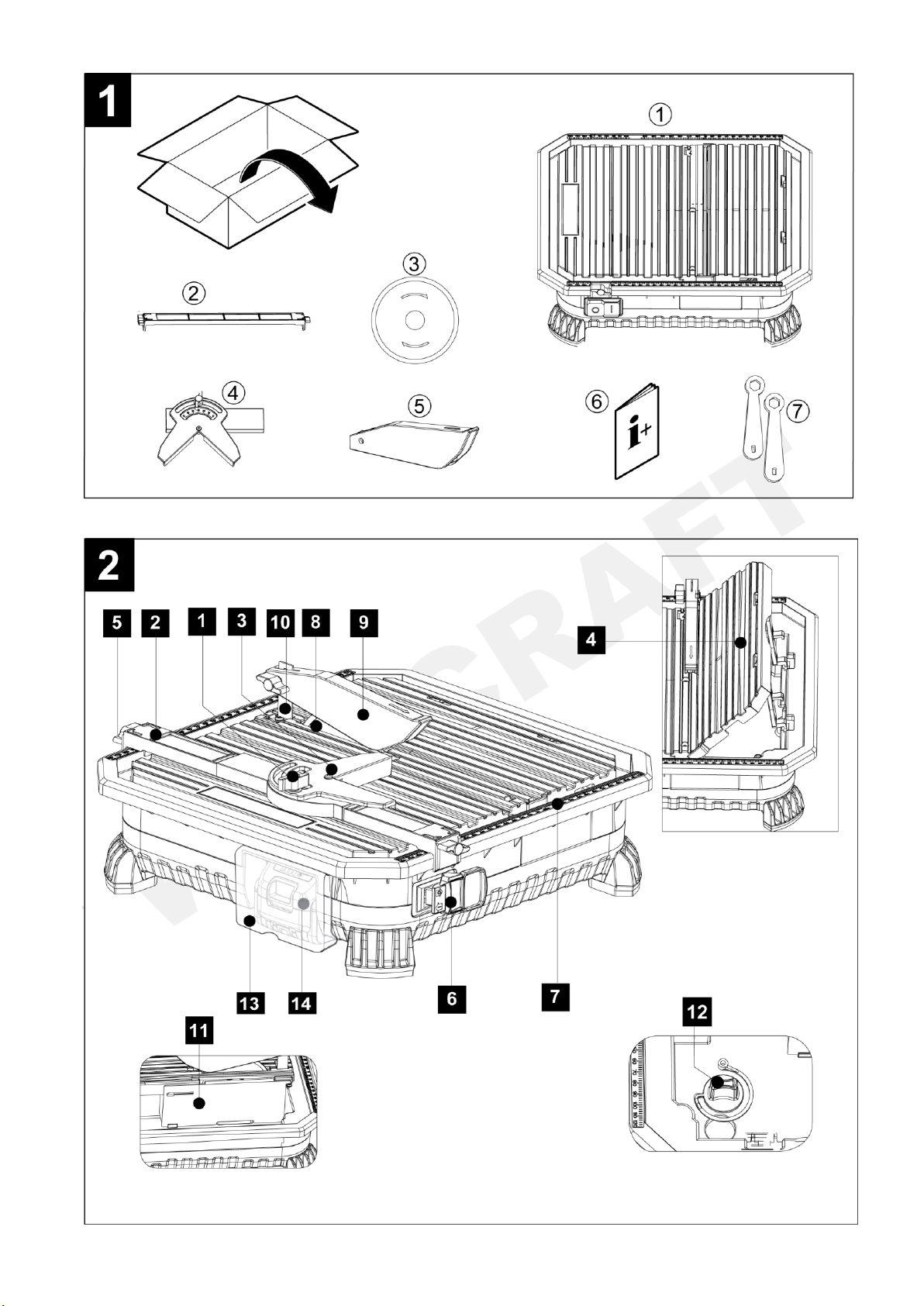

ČASTI VÝROBKU
1
Nastavovacia skrutka uhla skosenia
8
Diamantový rezný kotúč
2
Paralelný doraz
9
Vrchný ochranný kryt rezného kotúča
3
Stupnica uhla úkosu
10
Deliaci klin
4
45° dorazová lišta
11
Spodný ochranný kryt rezného kotúča
5
Upevňovacia skrutka paralelného dorazu
12
Uzáver zásobníka na vodu
6
ON/OFF prepínač
13
Vodotesný kryt
7
Pravítko
14
Akumulátor (nie je súčasťou balenia)
VYSVETLIVKY SYMBOLOV
Všeobecné upozornenie na nebezpečenstvo.
Prečítajte si návod na použitie.
Výrobok je v súlade s platnými európskymi smernicami a bola vykonaná metóda
hodnotenia zhody týchto smerníc.
Používajte ochranné pracovné okuliare.
Noste chránič sluchu.
Noste respiračné rúško.

Noste ochranné rukavice.
Pri práci používajte protišmykovú obuv.
Nevyhadzujte do bežného domového odpadu. Namiesto toho, ekologicky prijateľnou
cestou sa obráťte na recyklačné strediská. Prosím venujte starostlivosť ochrane životného
prostredia.
Nebezpečenstvo poranenia rotujúcim rezným kotúčom! Udržujte ruky čo najďalej od
rezného kotúča.
Nepoužívajte segmentové diamantové rezné kotúče.
Nepracujte v daždi, ani nenechávajte zariadenie vonku ak prší.
UPOZORNENIE! Pred začatím akejkoľvek kontroly alebo údržby, zariadenie vypnite a
vytiahnite z neho akumulátor, aby ste zabránili jeho nechcenému spusteniu a následnému
možnému poraneniu.
VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY PRE ELEKTRICKE NÁRADIE
- UPOZORNENIE! Prečítajte si bezpečnostné upozornenia, inštrukcie, vyobrazenia a technické údaje
poskytované s týmto elektrickým náradím. Porušenie dodržiavania všetkých inštrukcií uvedených ďalej v
texte môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké ublíženie na zdraví.
1) BEZPEČNOSŤ PRACOVNÉHO PROSTREDIA:
- Pracovisko je potrebné udržiavať v čistote a dobre osvetlené. Neporiadok a tmavé priestory bývajú príčinou
nehôd.
- Nepoužívajte elektrické náradie v prostredí, kde hrozí nebezpečenstvo výbuchu, kde sa vyskytujú horľavé
kvapaliny, plyny alebo prach. V elektrickom náradí vznikajú iskry, ktoré môžu zapáliť prach alebo výpary.
- Pri používaní elektrického náradia zabráňte v prístupe deťom a ďalším osobám. Ak budete rušení, môžete
stratiť kontrolu nad vykonávanou činnosťou.
2) ELEKTRICKÁ BEZPEČNOSŤ:
- Vidlica napájacieho kábla elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy akýmkoľvek
spôsobom neupravujte el. prívodný kábel. Náradie, ktoré má na vidlici prívodnej šnúry ochranný kolík, nikdy
nepripájajte rozdvojkami alebo inými adaptérmi. Nepoškodené vidlice a zodpovedajúce zásuvky znížia
nebezpečenstvo úrazu elektrickým prúdom. Poškodené alebo zamotané prívodné káble zvyšujú
nebezpečenstvo úrazu elektrickým prúdom. Ak sa sieťová šnúra poškodí, musí sa nahradiť osobitou sieťovou
šnúrou, ktorú možno dostať u výrobcu alebo jeho obchodného zástupcu.
- Obsluha sa nesmie telom dotýkať uzemnených predmetov, ako je napr. potrubie, teleso ústredného
vykurovania, sporáky a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo
spojené zo zemou.
- Nevystavujte elektrické náradie dažďu, vlhku alebo vode. Elektrického náradia sa nikdy nedotýkajte
mokrými rukami. Elektrické náradie nikdy neumývajte pod tečúcou vodou ani ho neponárajte do vody.
- Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie
vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo
pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
- Nikdy nepracujte s náradím, ktoré má poškodený el. kábel príp. vidlicu, alebo spadlo na zem a je akýmkoľvek
spôsobom poškodené.
- Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie
použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom
- Ak používate elektrické náradie vo vlhkých priestoroch, používajte napájanie chránené prúdovým chráničom
(RCD).Používanie RCD obmedzuje nebezpečenstvo úrazu elektrickým prúdom. Pojem „prúdový chránič
(RCD)“ môže byť nahradený pojmom „hlavný istič obvodu (GFCI)“ alebo „istič unikajúceho prúdu (ELCB)“.

- Držte el. ručné náradie výlučne za izolované plochy určené na uchopenie, pretože pri prevádzke môže dôjsť
ku kontaktu rezacieho či vŕtacieho príslušenstva so skrytým vodičom alebo vlastnou šnúrou.
3) BEZPEČNOSŤ OSÔB:
- Pri používaní elektrického náradia buďte pozorní a ostražitý, venujte maximálnu pozornosť činnosti, ktorú
práve prevádzate. Sústreďte sa na prácu. Nepracujte s elektrickým náradím ak ste unavení, alebo ste pod
vplyvom drog, alkoholu alebo liekov. Aj chvíľková nepozornosť pri používaní elektrického náradia môže viest
k vážnemu poraneniu osôb. Pri práci s el. náradím nejedzte, nepite a nefajčite.
- Používajte ochranné pomôcky. Vždy používajte ochranu očí. Používajte ochranné prostriedky odpovedajúce
druhu práce, ktorú prevádzate. Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv s protišmykovou
úpravou, pokrývka hlavy alebo ochrana sluchu, používané v súlade s podmienkami práce, znižujú riziko
poranenia osôb.
- Vyvarujte sa neúmyselnému zapnutiu el. náradia. Neprenášajte el. náradie, ktoré je pripojené k elektrickej
sieti, s prstom na vypínači alebo na spúšti. Pred pripojením k elektrickému napätiu sa uistite, či vypínač alebo
spúšť sú v polohe „vypnuté“. Prenášanie el. náradia s prstom na vypínači alebo pripájanie vidlice el. náradia
do zásuvky zo zapnutým vypínačom môže byť príčinou vážnych úrazov.
- Pred zapnutím el. náradia odstráňte všetky nastavovacie kľúče a nástroje. Nastavovací kľúč alebo nástroj,
ktorý zostane pripevnený k otáčajúcej sa časti elektrického náradia môže byť príčinou poranenia osôb.
- Vždy udržujte stabilný postoj a rovnováhu. Pracujte len tam, kam bezpečne dosiahnete. Nikdy nepreceňujte
vlastnú silu. Nepoužívajte elektrické náradie, ak ste unavení.
- Obliekajte sa vhodným spôsobom. Používajte pracovné oblečenie. Nenoste voľné oblečenie ani šperky.
Dbajte na to, aby sa vaše vlasy, oblečenie, rukavice alebo iná časť Vášho tela nedostala do prílišnej blízkosti
rotujúcich alebo rozpálených časti el. náradia.
- Pripojte el. náradie k odsávaniu prachu. Ak má el. náradie možnosť pripojenia zariadenia na zachytávanie
alebo odsávanie prachu, uistite sa, že došlo k jeho riadnemu pripojeniu a používaniu. Použitie takýchto
zariadení môže obmedziť nebezpečenstvo vznikajúce prachom.
- Pevne upevnite obrobok. Použite stolársku svorku alebo zverák pre upevnenie obrobku, ktorý budete
obrábať.
- Nepoužívajte akékoľvek náradie ak ste pod vplyvom alkoholu, drog, liekov alebo iných omamných či
návykových látok.
- Zariadenie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo
mentálnymi schopnosťami alebo s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom alebo
nedostali pokyny ohľadom použitia zariadenia od osoby zodpovednej za ich bezpečnosť. Deti musia byť pod
dozorom, aby ste sa uistili, že sa nehrajú so zariadením.
4) POUŽÍVANIE A ÚDRŽBA ELEKTRICKÉHO NÁRADIA:
- El. náradie vždy odpojte od el. siete v prípade akéhokoľvek problému pri práci, pred každým čistením alebo
údržbou, pri každom presune a pri ukončení činnosti! Nikdy nepracujte s el. náradím, ak je akýmkoľvek
spôsobom poškodené.
- Ak začne náradie vydávať abnormálny zvuk alebo zápach, okamžite ukončite prácu.
- Elektrické náradie nepreťažujte. Elektrické náradie bude pracovať lepšie a bezpečnejšie, ak s ním budete
pracovať v otáčkach, pre ktoré bolo navrhnuté. Používajte správne náradie, ktoré je určené pre danú činnosť.
Vhodné náradie bude dobre a bezpečne vykonávať prácu, pre ktorú bolo vyrobené.
- Nepoužívajte elektrické náradie, ktoré nemožno bezpečne zapnúť a vypnúť ovládacím vypínačom.
Používanie takého náradia je nebezpečné. Poškodený vypínač musí byť opravený certifikovaným servisom.
- Odpojte náradie od elektrickej siete predtým, než začnete prevádzať jeho nastavenie, výmenu príslušenstva
alebo údržbu. Toto opatrenie obmedzí nebezpečenstvo náhodného spustenia.
- Nepoužívané elektrické náradie uschovajte tak, aby bolo mimo dosahu detí a nepovolaných osôb. Elektrické
náradie v rukách neskúsených užívateľov môže byť nebezpečné. Elektrické náradie skladujte na suchom a
bezpečnom mieste.
- Starostlivo udržujte elektrické náradie v dobrom stave. Pravidelne kontrolujte nastavenie pohybujúcich sa
častí a ich pohyblivosť. Kontrolujte či nedošlo k poškodeniu ochranných krytov alebo iných častí, ktoré môžu

ohroziť bezpečnú funkciu elektrického náradia. Ak je náradie poškodené, pred ďalším použitím zaistite jeho
opravu. Mnoho úrazov je spôsobené nesprávnou údržbou elektrického náradia.
- Rezacie nástroje udržujte ostré a čisté. Správne udržované a naostrené nástroje uľahčujú prácu, obmedzujú
nebezpečenstvo úrazu a práca s nimi sa lepšie kontroluje. Použitie iného príslušenstva než toho, ktoré je
uvedené v návode na obsluhu alebo doporučené dovozcom môže spôsobiť poškodenie náradia a byť príčinou
úrazu.
- Elektrické náradie, príslušenstvo, pracovné nástroje atď. používajte v súlade s týmito pokynmi a takým
spôsobom, ktorý je predpísaný pre konkrétne elektrické náradie a to s ohľadom na dané podmienky práce a
druh prevádzanej práce. Používanie náradia na iné účely, než pre aké je určené, môže viesť k nebezpečným
situáciám.
5) POUŽÍVANIE AKUMULÁTOROVÉHO NÁRADIA
- Pred vložením akumulátoru sa uistite, že je vypínač v polohe „0-vypnuté“. Vloženie akumulátoru do
zapnutého náradia môže byť príčinou nebezpečných situácii.
- K nabíjaniu akumulátora používajte len nabíjačky predpísané výrobcom. Použitie nabíjačky pre iný typ
akumulátoru môže mať za následok jeho poškodenie a vznik požiaru.
- Používajte iba akumulátory určené pre dané náradie. Použitie iných akumulátorov môže byť príčinou úrazu
alebo vzniku požiaru.
- Ak nie je akumulátor používaný, uschovávajte ho oddelene od kovových predmetov ako sú svorky, kľúče,
skrutky a iné drobné kovové predmety, ktoré by mohli spôsobiť spojenie jedného kontaktu akumulátoru s
druhým. Vyskratovanie akumulátoru môže zapríčiniť úraz, popáleniny alebo vznik požiaru.
- S akumulátormi zaobchádzajte šetrne. Pri nešetrnom zaobchádzaní môže z akumulátoru uniknúť chemická
látka. Vyvarujte sa kontaktu s ňou. Ak predsa dôjde ku kontaktu s touto chemickou látkou, vymyte postihnuté
miesto prúdom tečúcej vody. Ak sa chemická látka dostane do očí, vyhľadajte ihneď lekársku pomoc.
Chemická látka z akumulátoru môže spôsobiť vážne poranenie.
- Akumulátor alebo náradie sa nesmie vystavovať ohňu alebo nadmernej teplote. Vystavenie ohňu alebo
teplote vyššej ako 130°C môže spôsobiť výbuch.
- Akumulátor alebo náradie, ktoré sú poškodené alebo prestavané, sa nesmie používať. Poškodené alebo
upravené akumulátory sa môžu chovať nepredvídateľne, a môžu tak spôsobiť oheň, výbuch alebo
nebezpečenstvo úrazu.
6) SERVIS
- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné
diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.
BEZPEČNOSTNÉ POKYNY PRE AKUMULÁTOROVÝ REZAČ DLAŽBY
- Spotrebič nie je určený na používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna
neschopnosť či nedostatok skúseností a znalostí zabraňuje v jeho bezpečnom používaní, ak na ne nebude
dohliadané alebo ak neboli inštruované ohľadom použitia spotrebiča osobou zodpovednou za ich
bezpečnosť. Dávajte pozor na deti, aby ste zabezpečili, že sa nebudú môcť s výrobkom hrať.
- Používajte len nesegmentové diamantové rezné kotúče a príslušenstvo odporúčane výrobcom. V prípade
používania iného typu diamantových rezných kotúčov a príslušenstva hrozí riziko poranenia. Dbajte na to,
aby diamantový rezný kotúč zodpovedal údajom uvedeným v časti „Technické parametre“.
- Nikdy nepracujte s akumulátorovým rezačom dlažby pokiaľ je akýmkoľvek spôsobom poškodený alebo ak
nie sú namontované a funkčné všetky jeho bezpečnostné ochranné prvky.
- Dbajte na to, aby diamantový rezný kotúč bol zakrytý ochranným krytom.
- Nikdy neodstraňujte deliaci klin. Vzdialenosť medzi diamantovým rezným kotúčom a deliacim klinom by
mala byť aspoň 5 mm.
- Pravidelne kontrolujte, či diamantový rezný kotúč nie je prasknutý, poškodený, deformovaný alebo
opotrebovaný.
- Nepoužívajte prasknuté, poškodené alebo deformované diamantové rezné kotúče.
- Používajte iba ostré diamantové rezné kotúče.

- Skontrolujte či je diamantový rezný kotúč pevne upevnení a smer otáčania zodpovedá smeru otáčania
uvedenému na zariadení.
- Predtým ako začnete so zariadením pracovať sa uistite, či je zabezpečené dostatočné chladenie
diamantového rezného kotúča. Dbajte na to aby bol diamantový rezný kotúč spodnou časťou dostatočne
ponorený vo vode. Počas práce podľa potreby dopĺňajte vodu do vaničky.
- Rezať začnite až v okamihu, keď diamantový rezný kotúč dosiahol potrebné otáčky.
- Akumulátorový rezač dlažby nepreťažujte a nechajte ho pracovať vlastným tempom. V žiadnom prípade
nerežte iné materiály ako dlažbu.
- Vžiadnom prípade sa nepokúšajte rezať extrémne malé kúsky dlažby.
- Ostré hrany a úlomky keramickej dlažby môžu ľahko spôsobiť rezné rany. Pri rezaní a manipulácii s dlažbou
používajte pracovné rukavice.
- Nebezpečenstvo poranenia rotujúcim rezným kotúčom! Udržujte ruky čo najďalej od oblasti rezu a rezného
kotúča.
- Nikdy sa nestojte v priamej línii s rezným kotúčom. Vždy sa zdržiavajte na bokoch rezného kotúča. Pri
spätnom ráze sa obrobok môže vymrštiť vyššou rýchlosťou na osoby, ktoré stoja v priamej línií rezného
kotúča.
- Nikdy nevkladajte ruky do priestoru pod obrobok. Vloženie rúk pod obrobok môže viesť k náhodnému
kontaktu s otáčajúcim sa rezným kotúčom. Ochranný kryt rezného kotúča Vás nemôže ochrániť pred
kotúčom v prípade že máte ruky v priestore pod obrobkom.
- Nepokúšajte sa odstraňovať odrezaný materiál, keď sa rezný kotúč otáča. Uvedomte si, že po vypnutí
zariadenia sa bude rezný kotúč ešte chvíľu otáčať.
- Nikdy nerežte za mokra s reznými kotúčmi určenými na suché rezanie. Hrozí nebezpečenstvo zlomenia
rezného kotúča a vážneho zranenia používateľa.
- Nikdy nebrúste dlažbu bočnou stranou kotúča ani sa nepokúšajte o polomerové alebo zakrivené rezy.
Takýmto spôsobom by mohlo dôjsť k poškodeniu alebo zlomeniu kotúča.
- Pracovný priestor opustite až po vypnutí akumulátorového rezača dlažby a úplnom zastavení diamantového
rezného kotúča. Nikdy sa neskúšajte zastaviť diamantový rezný kotúč tlakom.
- Pred vykonávaním akejkoľvek údržby vždy akumulátorový rezač dlažby vypnite a vytiahnite z neho
akumulátor.
- Akumulátorový rezač dlažby nepoužívajte predtým, ako bol riadne zmontovaný.
- Počas prevádzky nevykonávajte na reznom stole žiadne činnosti, ktoré nesúvisia s obsluhou zariadenia.
- Pred opustením pracoviska akumulátorový rezač dlažby vypnite a vyčistite rezný stôl.
MONTÁŽ
- UPOZORNENIE! Nevkladajte akumulátor do zariadenia, pokiaľ nie je úplne zmontované.
- Pred použitím akumulátorového rezača dlažby je potrebné namontovať gumené nožičky, diamantový
rezný kotúč, ochranné kryty rezného kotúča a paralelný doraz.
MONTÁŽ DIAMANTOVÉHO REZNÉHO KOTÚČA (OBR. 3)
- Odmontujte 45° dorazovú lištu.
- Povoľte skrutku a podložku zo spodného ochranného krytu rezného kotúča
- Zdvihnite ochranný kryt rezného kotúča.
- Z hriadeľa demontujte upevňovaciu maticu rezného kotúča a vonkajšiu prírubu.
- Diamantový rezný kotúč namontujte na vnútornú prírubu. Potom namontujte naspäť vonkajšiu prírubu.
Poznámka: Uistite sa, že smer otáčania diamantového rezného kotúča zodpovedá smeru ktorý ukazuje
šípka vyznačená na vonkajšej prírube.
- Potom namontujte naspäť upevňovaciu maticu a pomocou dvoch kľúčov (súčasť balenia) ju pevne
utiahnite.
- Namontujte naspäť spodný ochranný kryt rezného kotúča a upevnite ho pomocou skrutky.
- Namontujte naspäť 45° dorazovú lištu.

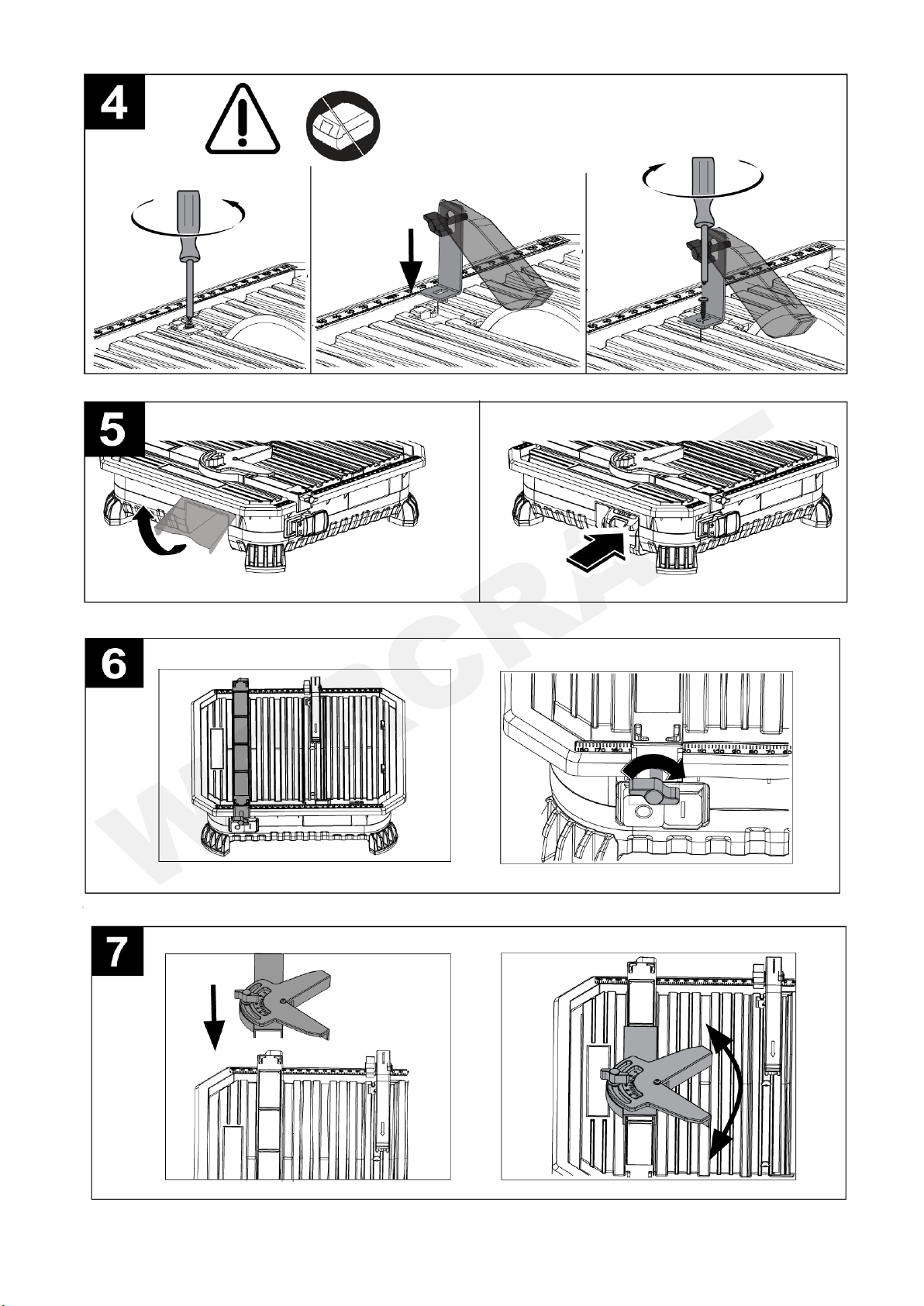

MONTÁŽ VRCHNÉHO OCHRANNÉHO KRYTU A DELIACEHO KLINU (OBR. 4)
- Odskrutkujte skrutky z rezného stola.
- Umiestnite deliaci klin s vrchným ochranným krytom na príslušne miesto na reznom stole.
- Pomocou skrutiek upevnite deliaci klin s vrchným ochranným krytom k reznému stolu.
Poznámka: Pred dotiahnutím skrutiek sa uistite, že deliaci klin smeruje do stredu diamantového rezného
kotúča.
MONTÁŽ A DEMONTÁŽ AKUMULÁTORA (OBR. 5)
- Predtým ako vložíte akumulátor do zariadenia sa uistite, že ON/OFF prepínač sa nachádza v polohe „OFF“.
- Odklopte vodotesný kryt a akumulátor vložte do zariadenia v smeru zobrazenom na obrázku. Následne
sklopte vodotesný kryt.
- Pre vybratia akumulátora odklopte vodotesný kryt. Následne stlačte uvoľňovacie tlačidlo a akumulátor
vyberte zo zariadenia potiahnutím smerom dozadu.
MONTÁŽ PARALELNÉHO DORAZU (OBR. 6)
- Odskrutkujte upevňovacie skrutky na oboch koncoch paralelného dorazu a paralelný doraz následne
nasuňte na rezný stôl rovnobežne s rezným kotúčom.
- Paralelný doraz pripevnite k reznému stolu pomocou upevňovacích skrutiek. Upevňovacie skrutky zatiaľ
úplne nedoťahujte.
- Nastavte požadovanú vzdialenosť.
- Nastavenú vzdialenosť je možné odčítať na základe pravítka.
- Otáčaním v smere hodinových ručičiek utiahnite upevňovacie skrutky.
MONTÁŽ STUPNICE ÚKOSU (OBR. 7)
- Po namontovaní paralelného dorazu je naň možné prichytiť stupnicu úkosu, ktorú je po paralelnom doraze
možné posúvať smerom dopredu a dozadu.
- Uvoľnite aretačnú skrutku a nastavte požadovaný uhol úkosu. Zaistite aretačnú skrutku.

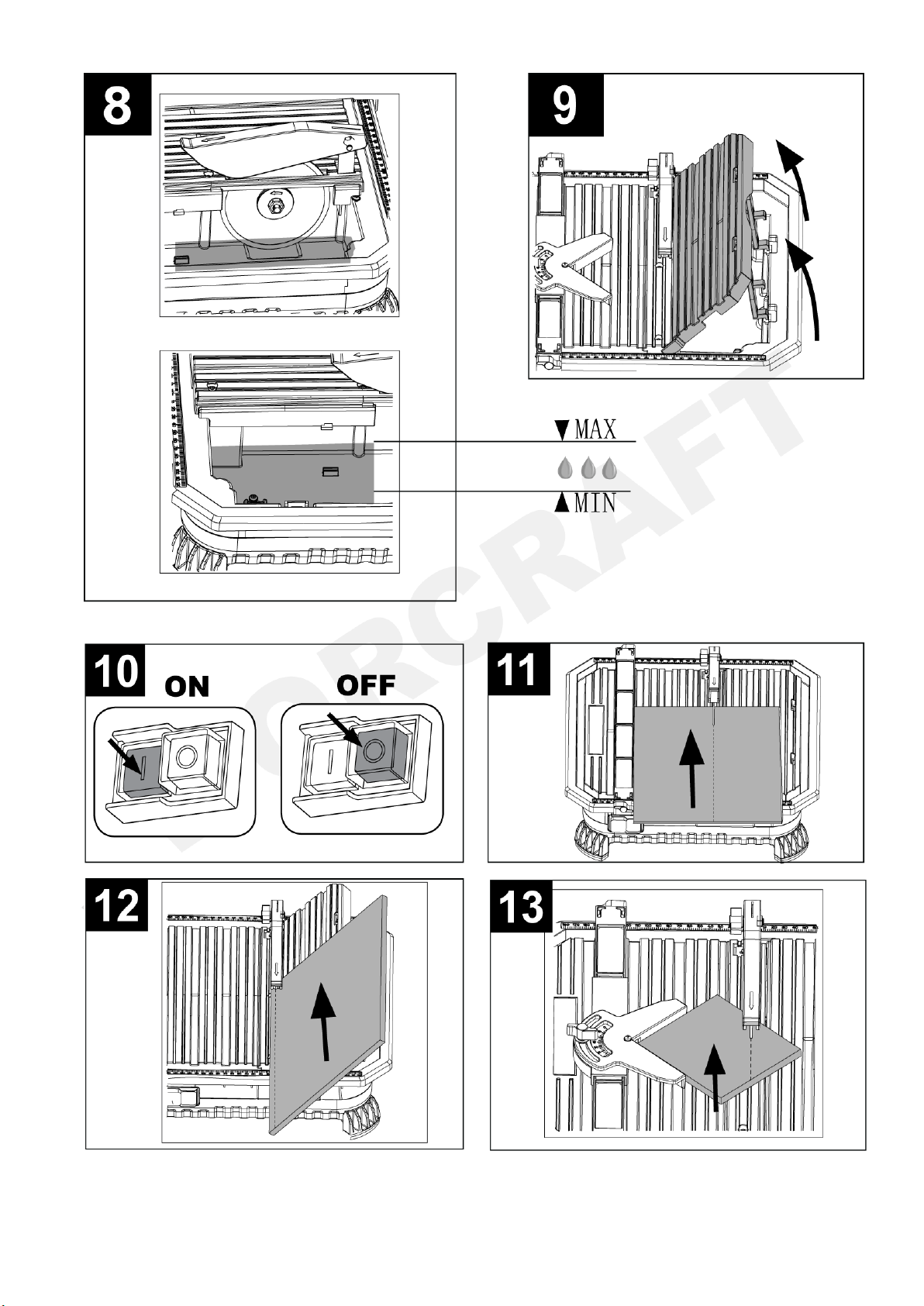

ZÁSOBNÍK NA VODU (OBR. 8)
- Zásobník na vodu naplňte čistou vodou. Vo vode by nemala byť ponorená viac ako 1/4 diamantového
rezného kotúča.
- Po dokončení rezania odstráňte uzáver zásobníka na vodu a vypustite vodu.
Poznámka: Uzáver slúži zároveň ako poistkou proti pretečeniu, ak je zásobník príliš naplnení vodou, voda
zneho vytečie.
UPOZORNENIE! DO VODY NEPRÍDAVAJTE CHEMICKÉ ČISTIACE PROSTRIEDKY.
POUŽITIE
NASTAVENIE 45° DORAZOVEJ LIŠTY (OBR. 9)
- Zdvihnite 45° dorazovú lištu a umiestnite úchytky do zodpovedajúcich otvorov v reznom stole.
- Pred rezom sa uistite, že je dorazová lišta bezpečné zaistená.
ZAPNUTIE A VYPNUTIE (OBR. 10)
- Akumulátorový rezač dlažby zapnete prepnutím vypínača do polohy „I“.
- Akumulátorový rezač dlažby vypnete prepnutím vypínača do polohy „O“.
UPOZORNENIE! REZAŤ ZAČNITE AŽ V OKAMIHU, KEĎ DIAMANTOVÝ REZNÝ KOTÚČ DOSIAHOL POTREBNÉ
OTÁČKY.
UPOZORNENIE! DIAMANTOVÝ REZNÝ KOTÚČ SA PO VYPNUTÍ AKUMULÁTOROVÉHO REZAČA DLAŽBY
BUDE NAĎALEJ OTÁČAŤ NIEKOĽKO SEKÚND. PRED ODSTRÁNENÍM ODREZANÉHO MATERIÁLU POČKAJTE,
NA ÚPLNE ZASTAVENIE DIAMANTOVÉHO REZNÉHO KOTÚČA.
VYKONÁVANIE POZDĹŽNYCH REZOV (OBR. 11)
- Pomocou paralelného dorazu nastavte požadovanú šírku rezu.

- Akumulátorový rezač dlažby zapnite a nechajte diamantový rezný kotúč úplne rozbehnúť.
- Dlažbu, ktorú chcete rezať položte na rezný stôl a rovnomerne ju posúvajte pozdĺž diamantového rezného
kotúča.
- Akumulátorový rezač dlažby vypnite.
VYKONÁVANIE SKOSENÝCH REZOV (OBR. 12)
- Zdvihnite 45° dorazovú lištu.
- Vykonajte rez rovnakým spôsobom ako pri pozdĺžnom reze.
- Vnútorné alebo vonkajšie skosené rezy je možné vykonávať otáčaním obrobku lícovou stranou smerom
nahor alebo nadol.
VYKONÁVANIE POKOSOVÝCH REZOV (OBR. 13)
- Nastavte požadovaný uhol úkosu.
- Pomocou paralelného dorazu nastavte požadovanú šírku rezu.
- Akumulátorový rezač dlažby zapnite a nechajte diamantový rezný kotúč úplne rozbehnúť.
- Dlažbu, ktorú chcete rezať položte na rezný stôl a rovnomerne ju posúvajte pozdĺž diamantového rezného
kotúča.
- Akumulátorový rezač dlažby vypnite
KONTROLA A VÝMENA DIAMANTOVÉHO REZNÉHO KOTÚČA (OBR. 14)
VAROVANIE: Predtým ako začnete vykonávať kontrolu alebo výmenu diamantového rezného kotúča sa
uistite, že akumulátorový rezač dlažby je vypnutí a akumulátor je vytiahnutý zo zariadenia.
- Používajte len diamantové rezné kotúče a príslušenstvo odporúčane výrobcom. V prípade používania iného
typu diamantových rezných kotúčov a príslušenstva hrozí riziko poranenia. Dbajte na to, aby diamantový
rezný kotúč zodpovedal údajom uvedeným v časti „Technické parametre“.
- Nepoužívajte prasknuté, poškodené alebo deformované diamantové rezné kotúče.
- Používajte iba ostré diamantové rezné kotúče.
- Skontrolujte či je diamantový rezný kotúč pevne upevnení a smer otáčania zodpovedá smeru otáčania
uvedenému na zariadení.
Postup pre výmenu diamantového rezného kotúča:
- Odmontujte 45° dorazovú lištu.
- Povoľte skrutku a podložku zo spodného ochranného krytu rezného kotúča.
- Zdvihnite ochranný kryt rezného kotúča.
- Z hriadeľa demontujte upevňovaciu maticu rezného kotúča, vonkajšiu prírubu a diamantový rezný kotúč.
- Nový diamantový rezný kotúč namontujte na vnútornú prírubu. Potom namontujte naspäť vonkajšiu
prírubu.
Poznámka: Uistite sa, že smer otáčania diamantového rezného kotúča zodpovedá smeru ktorý ukazuje
šípka vyznačená na vonkajšej prírube.
- Potom namontujte naspäť upevňovaciu maticu a pomocou dvoch kľúčov (súčasť balenia) ju pevne
utiahnite.
- Namontujte naspäť spodný ochranný kryt rezného kotúča a upevnite ho pomocou skrutky.
- Namontujte naspäť 45° dorazovú lištu.
ÚDRŽBA
- Pred začatím akejkoľvek kontroly alebo údržby, zariadenie vypnite a vytiahnite z neho akumulátor.
- Akumulátorový rezač dlažby dôkladne vyčistite po každom použití. Ak nečistoty nemožno odstrániť, použite
mäkkú handričku navlhčenú v mydlovej vode. Nikdy nepoužívajte čistiace prostriedky alebo rozpúšťadlá ako
je benzín, alkohol, čpavok a pod.! Tieto rozpúšťadlá môžu poškodiť plastové časti výrobku.
- Pravidelne kontrolujte svoje zariadenie a keď zistíte, že niektoré súčiastky sú opotrebované alebo poškodené,
preventívne ich kvôli vlastnej bezpečnosti vymeňte. Opotrebené či poškodené časti stroja sa môžu vymeniť
iba v autorizovanom servise alebo ich výmenu zaistí predajca.
- Postarajte sa o to, aby boli použité originálne náhradné súčiastky značky Worcraft.

OCHRANA ŽIVOTNÉHO PROSTREDIA
Symbol prečiarknutej nádoby na odpad na produktoch alebo v sprievodných dokumentoch
znamená, že použité elektrické a elektronické výrobky nesmú byť pridané do bežného
komunálneho odpadu. Pre správnu likvidáciu, obnovu a recykláciu doručte tieto výrobky na
určené zberné miesta, kde budú prijaté zdarma. Alternatívne v niektorých krajinách môžete
vrátiť svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového produktu.
Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a
napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské
zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od
miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť
v súlade s národnými predpismi udelené pokuty.

ES VYHLÁSENIE O ZHODE
ES DECLARATION OF CONFORMITY
vydané/issued by
Výrobca/Producer: Zhejiang Huafeng Electric Tools Co., Ltd.
Sídlo/Seated: NO.1 SHUNTIAN ROAD, XIAOSHUN TOWN, JINDONG DISTRICT,
FREE TRADE EXPERIMENTAL ZONE, JINHUA CITY, 321035, Zhejiang , P.R.C.
Represented by: S L O V A K I A T R E N D E X P O R T - I M P O R T , s . r . o .
Sídlo/Seated: Michalovská 87/1414, Sobrance 07301, Slovensko
IČO/ID Nr: 46512250
vyhlasuje na vlastnú zodpovednosť, že následne označené zariadenie na základe svojej koncepcie a konštrukcie, rovnako ako
do obehu uvedené vyhotovenie, zodpovedá základným bezpečnostným požiadavkám príslušných legislatívnych predpisov/
hereby declares that this appliance is in compliance with all basic safety requirements of all relevant directives.
Akumulátorový rezač dlažby / Cordless tile saw Worcraft CTS-S20Li, 20V Li-ion, 3 800 min-1 ,110 mm
TYP/TYPE: Z0E-ZP-110Li
MODEL/MODEL: CTS-S20Li
bola navrhnutá a vyrobená v zhode s nasledujúcimi normami/was constructed and produced in compliance with following
standards:
EN 55014-1:2017
EN 55014-2:2015
EN 62841-1:2015
EN ISO 12100:2010
a nasledujúcimi predpismi (všetko v platnom znení)/and all relevant directives (all in compliance):
EMC 2014/30/EU
MD 2006/42/EC
RoHS 2011/65/EU
Všetky súbory technickej dokumentácie sa nachádzajú k nahliadnutiu na adrese: /All related technical documentation and
test report are available for checking at seat of company on following address: Slovakia TREND Export –Import s.r.o,
Michalovská 87/1414, 073 01 Sobrance, Slovenská Republika
Last two digits when product has been introduced on market
/ Posledné dve číslice roka, kedy bol výrobok označený značkou CE: 23
Sobrance 10.3.2023
......................................................................................
Dátum a miesto vydania vyhlásenia Vydal/Issued by. Pečiatka/Podpis, Stamp/Signature
Place and date of issue JUDr. Michal Žeňuch, confidential clerk/prokurista

ZÁRUČNÝ A POZÁRUČNÝ SERVIS VYKONÁVA SPLNOMOCNENÝ ZÁSTUPCA VÝROBCU
Splnomocnený zástupca výrobcu: Slovakia Trend Export-Import s.r.o., Michalovská 87/1414, 073 01 Sobrance
Fax: [phone] Tel: [phone] E-mail: [email protected]

AKUMULÁTOROVÝ ŘEZAČ DLAŽBY
POUŽITÍ
- Akumulátorový řezač dlažby je určen k řezání středně velké dlažby (Max. rozměry dlažby 90 x 90 cm, Max.
tloušťka dlažby 24 mm). Akumulátorový řezač dlažby nepoužívejte k řezání jiných materiálů (např. dřevo nebo
kov)
Zařízení používejte pouze k předepsaným účelům. Jakékoli jiné použití je považováno jako případ nesprávného
použití. Uživatel/obsluha a ne výrobce bude zodpovědný za jakékoli poškození nebo zranění způsobené tímto
nesprávným používáním. Pamatujte si, že toto zařízení nebylo navrženo pro komerční nebo průmyslové
používání. Záruka nebude platná pokud bude zařízení používáno pro komerční, průmyslové nebo podobné
účely.
TECHNICKÉ PARAMETRY
NAPĚTÍ
20 V
KAPACITA
4 Ah
OTÁČKY
3 800 min-1
ŘEZNÝ KOTOUČ
Ø 110 x Ø 22,2 x 1,5 mm
MAX. HLOUBKA ŘEZU
0°
45°
24 mm
16 mm
ROZMĚRY ŘEZACÍHO STOLU
365 x 390 mm
HLADINA AKUSTICKÉHO VÝKONU (LWA)
106 dB(A) Odchylka (K) = 3 dB(A)
HLADINA AKUSTICKÉHO TLAKU (LpA)
97 dB(A) Odchylka (K) = 3 dB(A)
HMOTNOST
3,3 kg
ČÁSTI VÝROBKU
1
Seřizovací šroub úhlu zkosení
8
Diamantový řezný kotouč
2
Paralelní doraz
9
Vrchní ochranný kryt řezného kotouče
3
Stupnice úhlu úkosu
10
Dělící klín
4
45° dorazová lišta
11
Spodní ochranný kryt řezného kotouče
5
Upevňovací šroub paralelního dorazu
12
Uzávěr zásobníku na vodu
6
ON/OFF přepínač
13
Vodotěsný kryt
7
Pravítko
14
Akumulátor (není součástí balení)
VYSVĚTLIVKY SYMBOLŮ
Všeobecné upozornění na nebezpečí.
Přečtěte si návod k použití.
Výrobek je v souladu s platnými evropskými směrnicemi a byla provedena metoda
hodnocení shody těchto směrnic.
Používejte ochranné pracovní brýle.
Noste chránič sluchu.
Noste respirační roušku.

Noste ochranné rukavice.
Při práci používejte protišmykovú obuv.
Nevyhazujte do běžného domovního odpadu. Místo toho, ekologicky přijatelnou cestou se
obraťte na recyklační střediska. Prosím věnujte péči ochraně životního prostředí.
Nebezpečí zranění rotujícím řezným kotoučem! Udržujte ruce co nejdále od řezného
kotouče.
Nepoužívejte segmentové diamantové řezné kotouče.
Nepracujte v dešti, ani nenechávejte zařízení venku pokud prší.
UPOZORNĚNÍ! Před zahájením jakékoli kontroly nebo údržby, zařízení vypněte a vytáhněte
z něj akumulátor, abyste zabránili jeho nechtěnému spuštění a následnému možnému
poranění.
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO ELEKTRICKÉ NÁŘADÍ
- UPOZORNĚNÍ! Přečtěte si bezpečnostní upozornění, instrukce, vyobrazení a technické údaje poskytované
s tímto elektrickým nářadím. Porušení dodržování všech instrukcí uvedených dále v textu může mít za
následek úraz elektrickým proudem, požár a/nebo těžké ublížení na zdraví.
1) BEZPEČNOST PRACOVNÍHO PROSTŘEDÍ:
- Pracoviště je třeba udržovat v čistotě a dobře osvětlené. Nepořádek a tmavé prostory bývají příčinou nehod.
- Nepoužívejte elektrické nářadí v prostředí, kde hrozí nebezpečí výbuchu, kde se vyskytují hořlavé kapaliny,
plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
- Při používání elektrického nářadí zabraňte v přístupu dětem a dalším osobám. Pokud budete rušeni, můžete
ztratit kontrolu nad vykonávanou činností.
2) ELEKTRICKÁ BEZPEČNOST:
- Vidlice napájecího kabelu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoli způsobem
neupravujte el. přívodní kabel. Nářadí, které má na vidlici přívodní šňůry ochranný kolík, nikdy nepřipojujte
rozdvojkami nebo jinými adaptéry. Nepoškozené vidlice a odpovídající zásuvky sníží nebezpečí úrazu
elektrickým proudem. Poškozené nebo zamotané přívodní kabely zvyšují nebezpečí úrazu elektrickým
proudem. Pokud se síťová šňůra poškodí, musí být nahrazena zvláštní síťovou šňůrou, kterou lze dostat u
výrobce nebo jeho obchodního zástupce.
- Obsluha se nesmí tělem dotýkat uzemněných předmětů, jako je např. potrubí, těleso ústředního vytápění,
sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, pokud je vaše tělo spojeno se zemí.
- Nevystavujte elektrické nářadí dešti, vlhku nebo vodě. Elektrického nářadí se nikdy nedotýkejte mokrýma
rukama. Elektrické nářadí nikdy nemyjte pod tekoucí vodou ani jej neponořujte do vody.
- Kabel se nesmí nadměrně zatěžovat. Kabel nikdy nepoužívejte k přenášení, tahání nebo vytahování vidlice
elektrického nářadí. Kabel nesmí být vystaven působení tepla, oleje, ostrých hran nebo pohyblivých dílů.
Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
- Nikdy nepracujte s nářadím, které má poškozený el. kabel příp. vidlici, nebo spadlo na zem a je jakýmkoli
způsobem poškozeno.
- Při používání elektrického nářadí ve venkovním prostředí používejte prodlužovací kabel vhodný pro venkovní
použití. Používání šňůry vhodné pro venkovní použití snižuje riziko úrazu elektrickým proudem
- Používáte-li elektrické nářadí ve vlhkých prostorách, používejte napájení chráněné proudovým chráničem
(RCD). Používání RCD omezuje nebezpečí úrazu elektrickým proudem. Pojem „proudový chránič (RCD)“ může
být nahrazen pojmem „hlavní jistič obvodu (GFCI)“ nebo „jistič unikajícího proudu (ELCB)“.
- Držte el. ruční nářadí výlučně za izolované plochy určené k uchopení, neboť při provozu může dojít ke
kontaktu řezacího či vrtacího příslušenství se skrytým vodičem nebo vlastní šňůrou.

3) BEZPEČNOST OSOB:
- Při používání elektrického nářadí buďte pozorní a ostražití, věnujte maximální pozornost činnosti, kterou
právě provádíte. Soustřeďte se na práci. Nepracujte s elektrickým nářadím pokud jste unavení, nebo jste pod
vlivem drog, alkoholu nebo léků. I chvilková nepozornost při používání elektrického nářadí může vést k
vážnému poranění osob. Při práci s el. nářadím nejezte, nepijte a nekuřte.
- Používejte ochranné pomůcky. Vždy používejte ochranu očí. Používejte ochranné prostředky odpovídající
druhu práce, kterou provádíte. Ochranné pomůcky jako respirátor, bezpečnostní obuv s protiskluzovou
úpravou, pokrývka hlavy nebo ochrana sluchu, používané v souladu s podmínkami práce, snižují riziko
poranění osob.
- Vyvarujte se neúmyslnému zapnutí el. nářadí. Nepřenášejte el. nářadí, které je připojeno k elektrické síti, s
prstem na spínači nebo na spoušti. Před připojením k elektrickému napětí se ujistěte, zda vypínač nebo
spoušť jsou v poloze „vypnuto“. Přenášení el. nářadí s prstem na spínači nebo připojování vidlice el. nářadí
do zásuvky se zapnutým spínačem může být příčinou vážných úrazů.
- Před zapnutím el. nářadí odstraňte všechny seřizovací klíče a nástroje. Nastavovací klíč nebo nástroj, který
zůstane připevněn k otáčející se části elektrického nářadí může být příčinou poranění osob.
- Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam bezpečně dosáhnete. Nikdy nepřeceňujte
vlastní sílu. Nepoužívejte elektrické nářadí, jste-li unaveni.
- Oblékejte se vhodným způsobem. Používejte pracovní oblečení. Nenoste volné oblečení ani šperky. Dbejte
na to, aby se vaše vlasy, oblečení, rukavice nebo jiná část vašeho těla nedostala do přílišné blízkosti rotujících
nebo rozpálených částí el. nářadí.
- Připojte el. nářadí k odsávání prachu. Pokud má el. nářadí možnost připojení zařízení k zachytávání nebo
odsávání prachu, ujistěte se, že došlo k jeho řádnému připojení a používání. Použití takových zařízení může
omezit nebezpečí vznikající prachem.
- Pevně upevněte obrobek. Použijte truhlářskou svorku nebo svěrák pro upevnění obrobku, který budete
obrábět.
- Nepoužívejte jakékoli nářadí jste-li pod vlivem alkoholu, drog, léků nebo jiných omamných či návykových
látek.
- Zařízení není určeno k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními
schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nedostaly pokyny
ohledně použití zařízení od osoby odpovědné za jejich bezpečnost. Děti musí být pod dozorem, abyste se
ujistili, že si nehrají se zařízením.
4) POUŽÍVÁNÍ A ÚDRŽBA ELEKTRICKÉHO NÁŘADÍ:
- El. nářadí vždy odpojte od el. sítě v případě jakéhokoli problému při práci, před každým čištěním nebo
údržbou, při každém přesunu a při ukončení činnosti! Nikdy nepracujte s el. nářadím, je-li jakýmkoli
způsobem poškozeno.
- Začne-li nářadí vydávat abnormální zvuk nebo zápach, okamžitě ukončete práci.
- Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe a bezpečněji, budete-li s ním pracovat
v otáčkách, pro které bylo navrženo. Používejte správné nářadí, které je určeno pro danou činnost. Vhodné
nářadí bude dobře a bezpečně provádět práci, pro kterou bylo vyrobeno.
- Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vypnout ovládacím spínačem. Používání
takového nářadí je nebezpečné. Poškozený vypínač musí být opraven certifikovaným servisem.
- Odpojte nářadí od elektrické sítě předtím, než začnete provádět jeho seřízení, výměnu příslušenství nebo
údržbu. Toto opatření omezí nebezpečí náhodného spuštění.
- Nepoužívané elektrické nářadí uschovejte tak, aby bylo mimo dosah dětí a nepovolaných osob. Elektrické
nářadí v rukou nezkušených uživatelů může být nebezpečné. Elektrické nářadí skladujte na suchém a
bezpečném místě.
- Pečlivě udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte nastavení pohybujících se částí a
jejich pohyblivost. Kontrolujte zda nedošlo k poškození ochranných krytů nebo jiných částí, které mohou
ohrozit bezpečnou funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším použitím zajistěte jeho
opravu. Mnoho úrazů je způsobeno nesprávnou údržbou elektrického nářadí.
- Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené nástroje usnadňují práci, omezují
