XciteRC Dragon 250 User manual

Bedienungsanleitung
Manual
Mode d‘emploi
#15004000, 15004050 XciteRC Race-Copter Dragon 250

2 XciteRC Dragon 250
DE
Inhalt
Impressum
Diese Bedienungsanleitung ist eine Publikation der
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: [phone]
Fax: [phone]
E-Mail: [email protected]
Web: www.XciteRC.com
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nach-
druck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet
werden.
KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!
Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com
© Copyright 2015 by XciteRC-Modellbau GmbH & Co. KG
Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ............................................................................................................3
Lieferumfang ..............................................................................................................................................3
Benötigtes Zubehör....................................................................................................................................3
Erklärung der Gefahrensymbole .................................................................................................................3
SICHERHEITSHINWEISE............................................................................................................................4
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus: ......................................................................5
Montage des Landegestells........................................................................................................................6
Montage der Rotoren .................................................................................................................................6
Fernsteuerung (Sender XRC-6S).................................................................................................................8

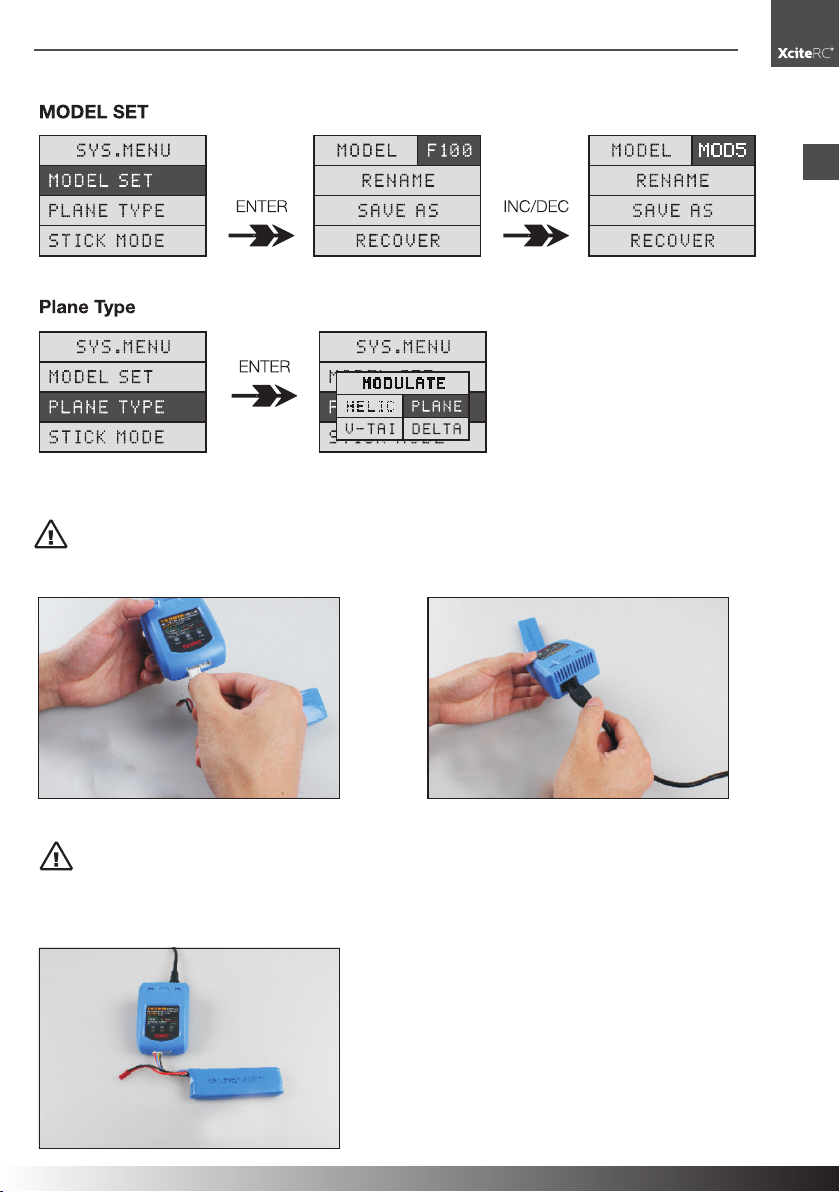

Flugakku aufladen ......................................................................................................................................9
Fernsteuerung binden...............................................................................................................................10

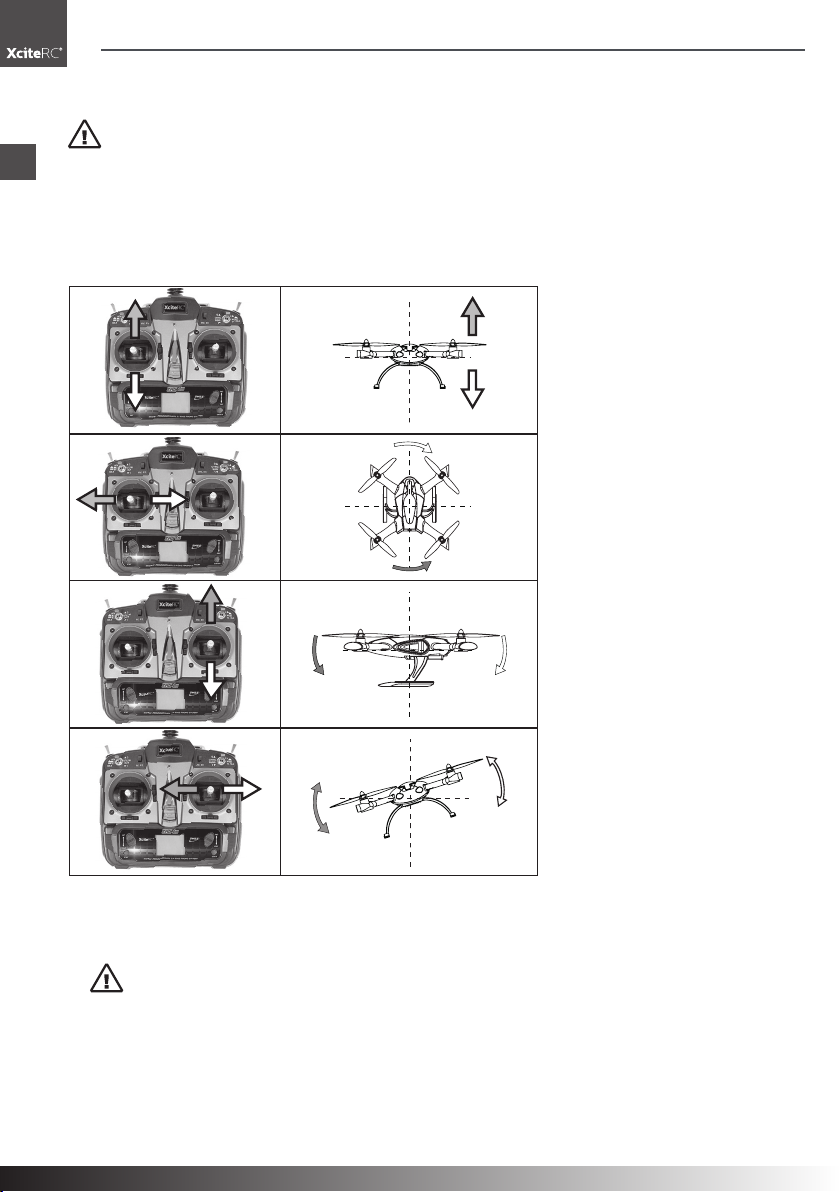

RC Funktionen (Mode 2)...........................................................................................................................10
Starten und fliegen ...................................................................................................................................10
Flugmodi ..................................................................................................................................................11
Landen:....................................................................................................................................................12
Wartung ...................................................................................................................................................12
Fehlersuche..............................................................................................................................................12
Reparaturen, Ersatzteile............................................................................................................................13
HINWEISE ZUM UMWELTSCHUTZ ..........................................................................................................14
Hinweise nach Batteriegesetz...................................................................................................................14
Explosionszeichnung ................................................................................................................................43
Ersatzteile.................................................................................................................................................44
Konformitätserklärung...............................................................................................................................44

3
XciteRC Dragon 250
DE
Einführung
Vielen Dank für den Kauf des Race-Copters Dragon 250 von XciteRC. Die vorliegende Bedienungsanleitung
enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell
in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr
Modell gefahrlos betreiben können.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bestimmungsgemäße Verwendung
Der XciteRC Dragon 250 ist ein flugfertig aufgebauter elektrisch angetriebener Race-Copter einschließlich
Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung.
Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die
Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.
Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedie-
nungsanleitung und auf der Verpackung!
Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit
diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie
bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der
Sicherheitshinweise führen zum Erlöschen der Gewährleistung.
Lieferumfang
RTF-XciteRC Dragon 250, teilmontiert
LiPo-Antriebsakku
Netzladegerät
Antriebsrotoren
Landegestell
Bedienungsanleitung mit Ersatzteileliste
Benötigtes Zubehör
6-Kanal Sender XRC-6S
Erklärung der Gefahrensymbole
WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine
Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise die-
nen auch zu Ihrer eigenen Sicherheit und der anderer Personen!
ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missach-
tung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.
Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.
Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.

4 XciteRC Dragon 250
DE
Sicherheitshinweise
SICHERHEITSHINWEISE
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge-
schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen,
übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis-
tung.
Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an
fremden Eigentum oder gar Personenschäden kommen. Zum Betrieb ist eine Haftpflichtversicherung
verpflichtend. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnah-
me des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.
• Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen
können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden
• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu
Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.
• WARNUNG: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das
Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinfluss stehen – Unfall- und
Verletzungsgefahr!
• WARNUNG: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung
beeinflusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren.
Das Modell darf nur in einem geeigneten und ausreichend großen Raum ohne Hindernisse betrieben
werden.
• Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt, ab-
seits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!
• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hoch-
spannungsleitungen.
• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder
Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für
Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.
• WARNUNG: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende
Teile oder die Propeller/Rotoren gerät – Verletzungsgefahr!
• Schalten Sie immer zuerst den Sender ein, dann das Modell.
• WARNUNG: während des Betriebs muss der Sender immer eingeschaltet bleiben - Absturzge-
fahr!
• Bewegen Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch redu-
ziert.
• Wird der Antriebsakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbe-
fehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn
wieder auf.
• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere
von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).
• WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Kompo-
nenten von Kindern fern – Unfall- und Verletzungsgefahr!
• Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik
(Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben
Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen
oder Schnee. WARNUNG: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit
bei Lithium-Akkus!
• Kunststoff (z.B. Rumpf oder Rotorblätter) ist bei kalten Temperaturen (unter 10° C) weniger flexibel und

5
XciteRC Dragon 250
DE
Sicherheitshinweise
kann daher leichter brechen.
• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestim-
mungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. War-
tungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.
• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
• WARNUNG: Entnehmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und
Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!
• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.
• Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs
sehr warm werden. WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem
Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!
Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein
vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus:
• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie
von Kindern oder Haustieren verschluckt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.
• WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw.
Explosionsgefahr!
• WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen –
Brandgefahr – bzw. Explosionsgefahr!
• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien
sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.
• WARNUNG: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandge-
fahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
• WARNUNG: Versuchen Sie nie, nicht wiederaufladbare Batterien an einem Ladegerät aufzuladen –
Brandgefahr- bzw. Explosionsgefahr!
• Entnehmen Sie die Akkus zum Laden aus dem Gerät.
• WARNUNG: Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feu-
erfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!
• Verbrauchte Batterien sofort aus den Geräten entnehmen.
• BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach-
geladen werden, da es ansonsten bedingt durch die typenspezifische Selbstentladung zur Tiefentladung
und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte
RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.
• BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller
oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden.
Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten
Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung
ausgeschlossen.

6 XciteRC Dragon 250
DE
Montage
Montage des Landegestells
Montage der Rotoren
Oranger Rotor
Schwarzer Rotor
Oranger Rotor
Schwarzer Rotor
M1M2
M3 M4
Platzieren Sie die Landegestelle an den vorge-
sehenen Positionen wie in der Abbildung ge-
zeigt.
Sichern sie das Landegestell mit zwei der beilie-
genden Schrauben.
Sichern sie das Landegestell mit zwei der beilie-
genden Schrauben.
WARNUNG: Antenne nicht einklemmen
oder knicken, sie muss locker und zugfrei in den
Aussparungen liegen – Absturzgefahr!
Platzieren Sie das Antennenkabel exakt in den
Aussparungen des Landegestells wie in der
Abbildung gezeigt.

7
XciteRC Dragon 250
DE
Montage der Rotoren · Fernsteuersystem
步�4
linkslaufend rechtslaufend
M1 - M3 M2 - M4
Das Fernsteuersystem
Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem Ihres XciteRC Dragon 250 und
über seine verschiedenen Funktionen und Einstellungen. Vor dem ersten Flug sollten Sie unbedingt alle diese

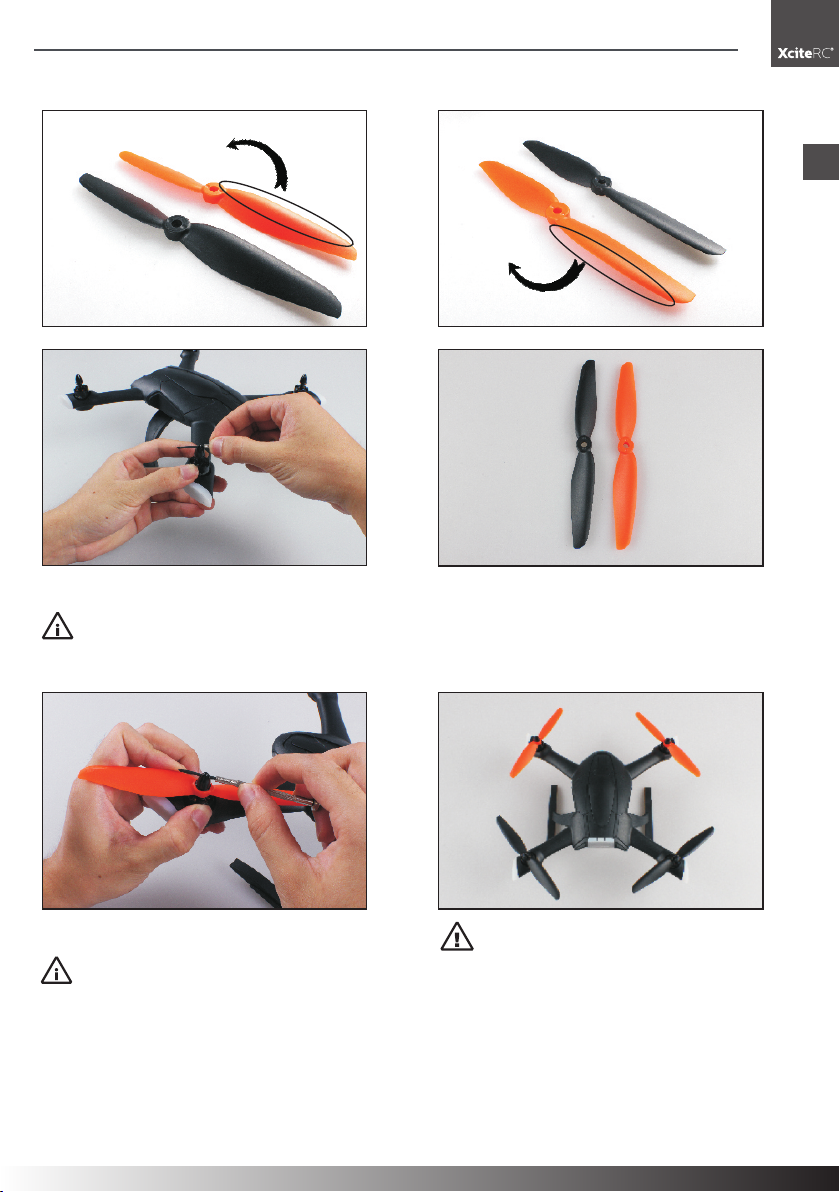

Schrauben Sie alle Muttern auf den Motorwellen
ab.
BEACHTE: die Muttern der rechtslaufen-
den Motoren M2 und M4 haben ein Linksge-
winde.
Beachten Sie die Markierungen der Rotoren: die
Oberseite der Rotoren ist mit zwei Punkten mar-
kiert, die Unterseite mit vier.
Sichern Sie alle Rotoren mit den entsprechen-
den Muttern.
BEACHTE: die Muttern der rechtslaufen-
den Motoren M2 und M4 haben ein Linksge-
winde.
WARNUNG: Ziehen Sie die Muttern fest
an – Absturzgefahr!

8 XciteRC Dragon 250
DE
Fernsteuerung
Funktionen und Einstellungen gelesen und verstanden haben.
• Stellen Sie sicher, dass der Sender ausgeschaltet ist – POWER-LED aus.
• Öffnen Sie den Batteriefachdeckel auf der Rückseite, dazu Deckel nach unten schieben (1). Legen Sie
vier AA-Batterien (oder Akkus) in das Batteriefach des Senders (2). Achten Sie auf die richtige Polung!
Batteriefach-
abdeckung
4x 1.5 V AA
Batterien
2
1
--
+
+
--
+
+
• Akkufachdeckel wieder schließen, dann Sender einschalten – EIN/AUS-Schalter nach oben schieben.
• Die blaue POWER-LED muss leuchten. ACHTUNG: blinkt die POWER-LED oder leuchtet gar nicht
mehr - begleitet von einem Piepton, darf das Modell nicht mehr gestartet werden – Absturzgefahr!
Senderbatterien sofort wechseln.
• WARNUNG: Achten Sie auch während des Betriebs auf die POWER-LED. Beginnt sie zu blinken,
Modell sofort landen, ausschalten und Senderbatterien wechseln – Absturzgefahr!
• ACHTUNG: Das Fernsteuersystem hat eine Reichweite von maximal 500 m.
Fernsteuerung (Sender XRC-6S)
Beachte: für dieses Modell wählen Sie bitte unter MODEL SET Modellspeicher MOD5 und im Menü
PLANE TYPE den Modelltyp Plane aus.
Lesen Sie dazu auch die Senderanleitung des XRC-6S.

9
XciteRC Dragon 250
DE
Flugakku aufladen
Flugakku aufladen:
WARNUNG: Lesen Sie zuvor alle Sicherheitshinweise, die den Umgang mit wiederaufladbaren Akkus
betreffen, durch. Stellen Sie das Ladegerät und den Akku auf eine geeignete, nicht brennbare Unterlage –
Brand- bzw. Explosionsgefahr!
Verbinden Sie das Balancerkabel des Ak-
kus mit dem Ladegerät.
WARNUNG: Der Balancerstecker ist
verpolungssicher. Achten Sie auf die seitli-
chen Führungen. Wenden Sie keine Gewalt
an – Brand bzw. Explosionsgefahr!
Netzkabel mit dem Ladegerät verbinden.
• Netzstecker mit einer Steckdose 100 - 240
V 50/60 Hz AC verbinden.
• Die roten LEDs beginnen zu leuchten und
zeigen den Ladevorgang an. Der Ladevor-
gang dauert ca. 80 Minuten.
• Ist der Akku vollgeladen, leuchten die LEDs
grün.
• Stecken Sie den Akku vom Ladegerät und
anschließend den Netzstecker ab.
Die Flugzeit des Race-Copters beträgt ca. 10
Minuten.

10 XciteRC Dragon 250
DE
Fernsteuerung binden ·RC Funktionen ·Starten und fliegen
Fernsteuerung binden
ACHTUNG: Vor dem Erstflug muss der Race-Copter an den Sender gebunden werden.
• Akku in das Akkufach legen und anstecken. Die grüne LED im Akkufach beginnt zu blinken.
• Dann sofort den Sender einschalten. Nach 1 - 3 Sekunden leuchtet die grüne LED im Akkufach dauerhaft,
die Bindung war erfolgreich.
• Blinkt die grüne LED im Modell weiterhin, Vorgang wiederholen.
RC Funktionen (Mode 2)
Starten und fliegen
Vor dem Start überprüfen:
• WARNUNG: Nur mit ausreichend vollen Senderbatterien und vollständig geladenem Flugakku star-
ten – Absturzgefahr!
• Überprüfen Sie alle Teile des XciteRC Dragon 250 auf Beschädigungen sowie Schmutz. Tauschen Sie
beschädigte Teile aus und reinigen das Modell, da Schmutz das Gewicht erhöht und damit die Flugeigen-
schaften verschlechtern kann.

11
XciteRC Dragon 250
DE
Flugmodi
Motoren sichern: Bringen Sie den rechten Steuerhebel in die unterste rechte Position und halten ihn dort
für ca. 3 Sekunden. Wenn Sie nun Gas geben, laufen die Motoren nicht an. Verwenden Sie diesen Mode aus
Sicherheitsgründen immer, wenn Sie nicht gerade fliegen.
Flugmodi
Der Race-Copter kann in zwei Modi geflogen werden:
6-Achs Gyro: das Modell fliegt selbststabilisierend, d.h. Sie lassen den
Steuerknüppel los, das Modell stabilisiert die Fluglage und schwebt auf
der Stelle - ideal für Einsteiger.
3-Achs Gyro: ohne Selbststabilisierung, hier können auch Flips und
Rollen geflogen werden - 3D Modus für den fortgeschrittenen Pi-
loten.
Beachte: Für die ersten Flugversuche im 3D-Modus sollten Sie sich eine große Fläche ohne Hindernis-
se (am besten eine Wiese mit längerem Gras für eine weiche Landung) suchen. Wir empfehlen den Servoweg
GYRO
SENS
0
1
3-Achsen Modus
6-Achsen Modus
Schalten Sie den Sender ein und bringen den
Gashebel in die unterste Position. Beachte:
Wenn noch nicht geschehen, gehen Sie im Sen-
dermenü auf Modellspeicher 5 und Modelltyp
Plane (siehe auch Abschnitt Fernsteuerung).
Akku in das Akkufach legen und anstecken. Den
Race-Copter auf eine ebene Fläche stellen und
anschließend bis zum Start nicht mehr bewegen.
WARNUNG: Der Akkustecker ist verpol-
ungssicher. Achten Sie auf die Führungen. Wen-
den Sie keine Gewalt an – Brand bzw. Explo-
sionsgefahr!
Alle LED‘s des Modells leuchten. Akkufachklap-
pe schließen. Motoren entsichern: Bringen Sie den rechten
Steuerhebel in die unterste linke Position und
halten ihn dort für ca. 3 Sekunden. Lassen Sie
den Hebel los, Sie können Ihr Modell nun star-
ten.

12 XciteRC Dragon 250
DE
Landen ·Wartung ·Fehlersuche
von ELEV und AILE auf 100 - 110 % (Werkseinstellung: 100 %) einzustellen.
Wenn Sie während des Fluges zwischen des Modi umschalten, achten Sie darauf, das Gas anzupassen - der
3D-Modus benötigt etwas weniger Gas.
Landen:
• Ziehen Sie den linken Gashebel vorsichtig nach hinten, der Race-Copter sinkt. Versuchen Sie, möglichst
„weich“ zu landen um das Modell zu schonen.
• Nach der Landung Motoren sichern: Bringen Sie den rechten Steuerhebel in die unterste rechte Positi-
on und halten ihn dort für ca. 3 Sekunden.
• Flugakku im Modell abstecken und anschließend Sender ausschalten.
• Akku aus dem Modell entnehmen und ggf. wieder auf Lagerspannung (ca. 11.5 V) aufladen.
• WARNUNG: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut-
zen - Brandgefahr!
Wartung
Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell
in gutem Zustand zu erhalten und den Verschleiß zu minimieren.
• Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten geht dies mit Druckluft oder
einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinsel oder eine Zahnbürste
benutzt werden.
• Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünnung verwendet
werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise
reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfernt werden.
• Kontrollieren Sie den festen Sitz aller Schraubverbindungen und ziehen Sie gegebenenfalls nach.
• Überprüfen Sie ebenfalls alle Steckverbindungen, Kabel und Antriebsakkus /-batterien auf Beschädigun-
gen.
• WARNUNG: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind
sofort zu entsorgen – Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedie-
nungsanleitung.
• Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und
reparieren Sie diese bei Bedarf.
• WARNUNG: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut-
zen - Brandgefahr!
Fehlersuche
Problem Lösung
Motoren laufen nicht an Motoren entsichern, siehe Abschnitt Starten und Fliegen
Akkuspannung zu niedrig, Akku aufladen oder tauschen
Modell nicht gebunden, Modell neu binden, siehe Abschnitt binden
Modell hebt nicht ab Überprüfen Sie die Montage der Propeller - Drehrichtung beachten
Modell reagiert nicht auf den
Sender
Senderbatterien leer, tauschen
Modell neu binden, siehe Abschnitt binden

13
XciteRC Dragon 250
DE
Reparaturen ·Ersatzteile
Reparaturen, Ersatzteile
Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung ausge-
schlossen. Dazu zählen insbesondere:
Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/ge-
brochene Radaufhängungen, Chassis oder Karosserien
Bei Schiffsmodellen: beschädigte oder gebrochene Schiffsschrauben, abgerissene Decksaufbauten
Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz
Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbei-
tung defekt ist, senden Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und
wir werden Ihnen Ersatz liefern.
Für den XciteRC Dragon 250 sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen,
können Sie es mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben.
In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder:
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161
40 799 50
Email: [email protected]
Ersatzteile für den XciteRC Dragon 250 können Sie entweder im Fachhandel oder online unter http://www.
XciteRC.com
Anschlüsse Unterseite
A
B
C
D
E
A
B
C
D
E
USB-Buchse
DSMX/2 Satelliten Empfänger
11.1 V Buchse
Gimbal-Anschluss
Gimbal Schrauben

14 XciteRC Dragon 250
DE
Hinweise zum Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass
dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswir-
kungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und
Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.
Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle
in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung
stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns
bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung
bzw. Wiederverwendung zuführen.
Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entspre-
chenden Sammelstelle getrennt entsorgt werden.
Hinweise nach Batteriegesetz
Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach
dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter
Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachge-
mäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten
aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.
Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Göppingen
oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgege-
ben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie
solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat.
Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen
Symbol des schadstoffhaltigem Schwermetalls versehen.
Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dür-
fen.
Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:
• Cd = Cadmium
• Pb = Blei
• Hg = Quecksilber
• Li = Lithium
Cd Hg Pb Li-Po

15
XciteRC Dragon 250
DE

16 XciteRC Dragon 250
EN
Summary
Imprint
This manual is a publication of
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: [phone]
Fax: [phone]
E-mail: [email protected]
Web: www.XciteRC.com
All rights including translation. Reproductions of any kind, such as photocopying, microfilming or storage in electronic data
processing equipment, without the written permission of the publisher. Reproduction in whole or part, is prohibited.
This manual corresponds to the technical status of the product at time of printing, changes in technology and equipment
reserved. Text and illustrations of this manual, no claims can be derived.
NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE!
The latest version of this manual can be found on the Internet at www.XciteRC.com
© Copyright 2015 by XciteRC-Modellbau GmbH & Co. KG
Summary
Intended Usage........................................................................................................................................ 17
Scope of delivery......................................................................................................................................17
Required accessories ...............................................................................................................................17
Explanation of Symbols ............................................................................................................................17
Warnings and safety notes........................................................................................................................17
Handling precautions for batteries or rechargeable batteries:.................................................................... 19
Landing skid assembly .............................................................................................................................20
Propeller assembly ...................................................................................................................................20
The remote control system .......................................................................................................................21
Transmitter (XRC-6S) ................................................................................................................................ 22
Battery charging .......................................................................................................................................23
Getting started ......................................................................................................................................... 24
Flight modes............................................................................................................................................. 25
Landing: ...................................................................................................................................................26
Maintenance.............................................................................................................................................26
Troubleshooting........................................................................................................................................26
Repairs, Spare Parts.................................................................................................................................27
Environmental Protection Notes................................................................................................................ 28
Notes on battery law ................................................................................................................................28
Exploded View.......................................................................................................................................... 43
Spare Parts ..............................................................................................................................................44
Declaration of conformity..........................................................................................................................44

17
XciteRC Dragon 250
EN
Introduction
Thank you for purchasing the Race-Copter Dragon 250 from XciteRC. This manual contains important
instructions for operating your new model. Therefore, please read all instructions in this manual tho-
roughly before using the model, so that you can operate your model safely.
All company and product names mentioned are trademarks of their respective owners. All rights reserved.
Intended Usage
The Dragon 250 is an electrically driven ready to run Race-Copter including motor and speed controller. The
control is wireless with the included 2.4 GHz remote control.
The product is not a toy and not suitable for children under 14 years of age, by children under 14 years the
maintenance and operation of the model must be supervised by an adult.
Read and observe all warnings and safety instructions in this manual and on the packaging before
operating!
This manual is part of this product. It contains important information for handling this product. Keep the
manual for future reference and also it must be strictly kept and passed on the subsequent sale
of the model to the buyer. Failure to follow the operating instructions and the safety instructions
may invalidate the warranty.
Scope of delivery
RTF Race-Copter Dragon 250, partly assembled
LiPo battery
Mains charger
Blades
Landing gear
Manual with spare parts list
Required accessories
6-channel transmitter XRC-6S
Explanation of Symbols
WARNING: These instructions must be strictly observed by the operator! Failure to follow
these instructions may interfere with the safe function. These notes are also for your own safety
and that of other people!
ATTENTION: this information must be observed by the operator! Failure to follow these inst-
ructions can damage whatsoever, warranties power loss, etc. have resulted.
Information or advice, by which a smooth operation is ensured.
Instructions for care and maintenance to ensure a long shelf life of the product.
Warnings and safety notes
The following safety instructions must be strictly observed. For property damage, personal injury or conse-
quential damage caused by improper use or non-observance of the safety instructions the XciteRC Modell-
bau GmbH & Co. KG accepts no liability. In these cases, the warranty becomes void.
Move your model always with the maximum caution and responsibility, otherwise it may cause damage to
other property or even physical injury. A third party liability insurance is obligatory. If you already have a lia-

18 XciteRC Dragon 250
EN
Safety notes
bility insurance policy, check before start-up the model, whether radio-controlled models are covered by a
corresponding amount.
• The product contains small parts that can cause injury if swallowed, and must therefore be kept
away from children under 3 years.
• The product is not a toy and not suitable for children under 14 years.
• The operation of radio-controlled models requires practice. In the beginning operate your new model
therefore with extra caution and familiarize yourself with the response to your commands.
• WARNING: The safe operation requires concentration and quick reaction. Do not operate your
model if you are tired or under the influence of drugs or alcohol – risk of accident and injury!
• WARNING: The control of this model is done via radio signals, which can be influenced by the envi-
ronment. This may cause a suddenly loss of control of your model. The model may only be operated on a
suitable and sufficiently large room without obstacles. An outdoor use is not recommended.
• Operate your model therefore only with sufficient light within line of sight, away from cars, traffic and peo-
ple – risk of accident and injury!
• Do not operate your model during a thunder storm or near radio towers or power lines.
• Radio remote controlled models may not be operated at any public space by implication (streets, roads,
squares or lakes). Before operation please ask where the operation is allowed. This also applies to private
property, here the consent of the owner is required.
• WARNING: Keep your fingers or loose clothing or hair away from the rotating parts or the propeller
/ rotor unit - risk of injury!
• Always switch on the transmitter first, then the model. NOTE: during the operation of the transmitter must
remain switched on!
• Never operate your model with low transmitter batteries, because this reduces the range of your model
dramatically.
• If the drive battery is empty, the model first slow down until it no longer reacts properly to your commands.
Stop the operation and change the drive battery or charge it again.
• Pay attention to the instructions and warnings for this and any other equipment used by you (chargers,
rechargeable battery packs, etc.).
• WARNING: Keep packaging material, small parts, chemicals and electrical components away from
children – risk of accident and injury!
• The model and the transmitter may be neither get humid nor wet, especially the electronic components
(receiver, speed controller, servo) and, if used, lithium batteries, are not waterproof! The model may not
be used in the rain (or heavy fog), do not drive in wet grass or through puddles or snow. WARNING:
Fire or explosion due to moisture in lithium batteries!
• Plastic parts (eg. fuselage or main blades) is less flexible and can break more easily at cold temperatures
(below 10 ° C).
• The modification of the model is not permitted for safety and CE approval regulations, which applies in
particular to the transmitter, receiver and speed controller. Maintenance or repairs using original replace-
ment parts are excluded.
• After use, first turn off the model and then the transmitter.
• WARNING: remove the drive battery from the model and transmitter after use. Store the model
never with built-in battery. Fire hazard!
• Store batteries separately on a non-combustible surface.
• The drive components (motor and speed controller) or the car battery may become hot during operation.
WARNING: Risk of burns! Let these components cool down completely after the operation (and
also before each battery change)!
Operation of the model is performed solely at the risk of the operator. Only a careful and deliberate operation

19
XciteRC Dragon 250
EN
Safety notes
protects against physical injury and damage to property.
Handling precautions for batteries or rechargeable batteries:
• Keep batteries away from children! Never let batteries unattended, as they can be swallowed by children
or pets!
• Use only the recommended or equivalent type of batteries / rechargeable batteries.
• WARNING: Do not expose batteries / rechargeable batteries to heat or throw into fire – fire or
explosion hazard!
• WARNING: Insert batteries / rechargeable batteries with the correct polarity, no short-circuiting –
fire or explosion hazard!
• If possible, always replace all batteries at the same time, never use new and used batteries and batteries
with different charge levels simultaneously.
• WARNING: Do not use defective or damaged batteries or rechargeable batteries – fire hazard!
Risk of chemical burns on contact with skin, use protective gloves!
• WARNING: Do not attempt to recharge non-rechargeable batteries in a charger – fire or explosion
hazard!
• Remove the rechargeable batteries from the device before charging.
• WARNING: Charging may take place only with a suitable charger for the type of battery on a fire-
proof surface and under constant adult supervision – fire hazard!
• Immediately remove used batteries from the devices.
• NOTE: NiMH batteries must be checked at least every 3 months and, if necessary, recharged, other-
wise because of the typic self-discharge they may get deep discharged and damaged! Therefore, better
use so-called RTU batteries with a very low self-discharge.
• NOTE: note the specified storage voltage for lithium batteries. Is a completely full or empty lithium
battery time stored for a longer time, it can be damaged.
The XciteRC Modellbau GmbH & Co. KG cannot monitor the proper use of the battery or batteries you use,
therefore, the warranty is excluded due to incorrect charging or discharging.

20 XciteRC Dragon 250
EN
Assembly
Landing skid assembly
Propeller assembly
orange rotor
black rotor
orange rotor
black rotor
M1M2
M3 M4
Place the landing skid on the designated posi-
tions as shown in the picture.
Lock the landing gear with 2 of the accompa-
nying screws.
Lock the landing gear with 2 of the accompa-
nying screws.
WARNING: do not pinch or bend the an-
tenna, it must placed in the recesses without
tension – crash hazard!
Place the antenna cable accurately in the reces-
ses of the landing gear as shown in the picture.
