XciteRC Hotbee 120 3D User manual

Bedienungsanleitung
Manual
Mode d‘emploi
#15000000 XciteRC Hotbee 3D Quadrocopter
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 1 25.09.2013 13:44:50

215000000 XciteRC Hotbee 3D Quadrocopter
DE
Inhalt
Impressum
Diese Bedienungsanleitung ist eine Publikation der
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: [phone]
Fax: [phone]
E-Mail: [email protected]
Web: www.XciteRC.de
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nach-
druck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet
werden.
KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!
Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.de
© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG
Inhaltsverzeichnis
Lieferumfang ............................................................................................................................................3
Erklärung der Gefahrensymbole ...............................................................................................................3
SICHERHEITSHINWEISE..........................................................................................................................4
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus: ....................................................................5
Vorbereitungen für den ersten Flug ...........................................................................................................6
Definitionen der Richtungen......................................................................................................................6
Empfängeranschlüsse ..............................................................................................................................6
Laden des Akkus......................................................................................................................................7
Inbetriebnahme des Modells.....................................................................................................................7
Steuern des Helikopters ...........................................................................................................................8
Nach dem Flug.......................................................................................................................................10
Zusätzliche Hinweise ..............................................................................................................................10
Explosionszeichnung ..............................................................................................................................11
Technische Daten ...................................................................................................................................11
Reparaturen ...........................................................................................................................................12
HINWEISE ZUM UMWELTSCHUTZ ........................................................................................................13
Hinweise nach Batteriegesetz.................................................................................................................13
Ersatzteile...............................................................................................................................................37
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 2 25.09.2013 13:44:51

3
15000000 XciteRC Hotbee 3D Quadrocopter
DE
Bestimmungsgemäße Verwendung
Vielen Dank für den Kauf des XciteRC Hotbee 3D Quadrocopter. Die vorliegende Bedienungsanleitung ent-
hält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in
Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr
Modell gefahrlos betreiben können.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bestimmungsgemäße Verwendung
Der XciteRC Hotbee 3D Quadrocopter ist ein flugfertig aufgebauter elektrisch angetriebener Hubschrauber.
Die Steuerung erfolgt drahtlos mit einem optional erhältlichen 2.4 GHz Sender. Das Modell darf nur in einem
ausreichend großen Raum ohne Hindernisse betrieben werden. Die Benutzung im Freien wird ausdrücklich
nicht empfohlen.
Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die
Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.
Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedie-
nungsanleitung und auf der Verpackung!
Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit
diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie
bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der
Sicherheitshinweise führen zum Erlöschen der Gewährleistung.
Lieferumfang

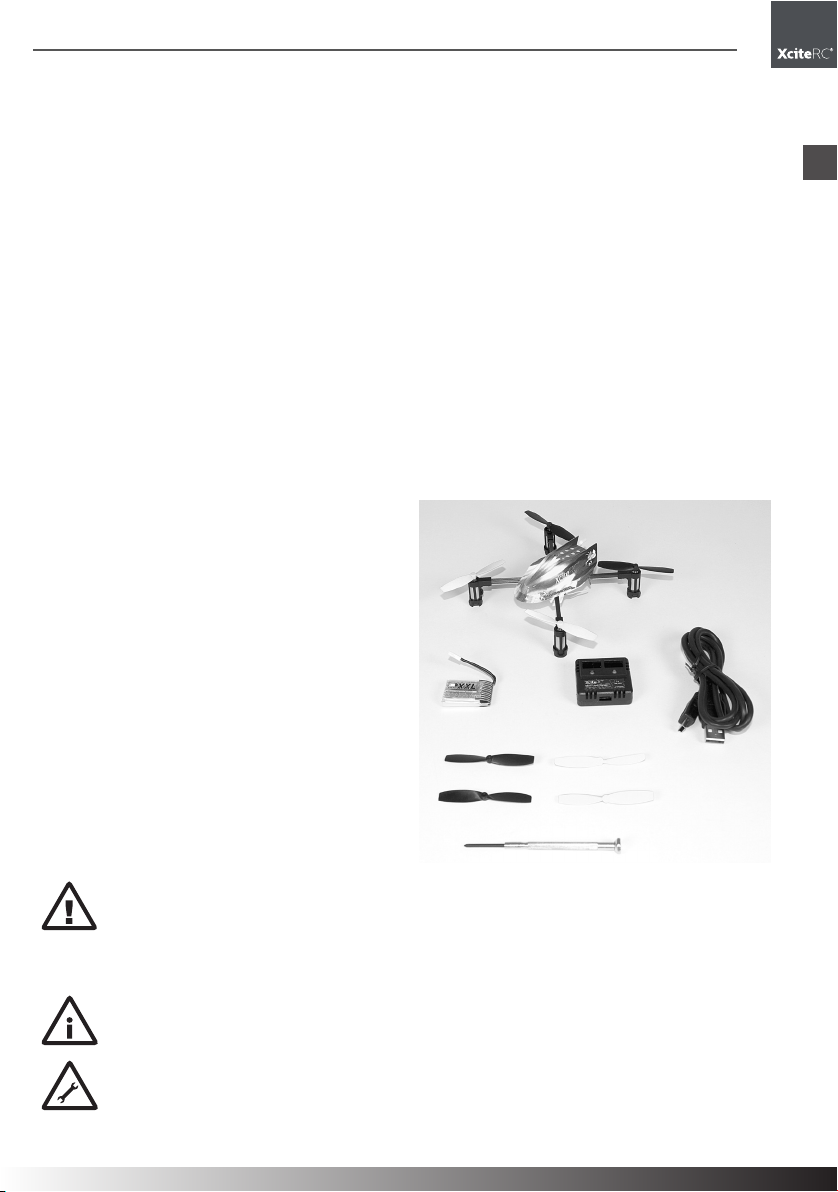

Hotbee 3D Quadrocopter Helikopter
USB- und Adapterladekabel
Ladegerät
LiPo-Akku
Kreuzschlitzschraubendreher
Ersatz-Rotorblätter
Bedienungsanleitung mit Ersatzteileliste
Erforderliches Zubehör
Sender
Erklärung der Gefahrensymbole
WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine
Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise die-
nen auch zu Ihrer eigenen Sicherheit und der anderer Personen!
ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missachtung
dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.
Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.
Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 3 25.09.2013 13:44:52

415000000 XciteRC Hotbee 3D Quadrocopter
DE
Sicherheitshinweise
SICHERHEITSHINWEISE
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge-
schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen,
übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewähr-
leistung.
Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden
an fremden Eigentum oder gar Personenschäden kommen. Wir empfehlen deshalb, den Betrieb über eine
Haftpflichtversicherung abzusichern. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie
sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitver-
sichert sind.
• Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen
können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden
• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb
zu Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.
• WARNUNG: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das
Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinfluss stehen – Unfall- und
Verletzungsgefahr!
• WARNUNG: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung be-
einflusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren.
Das Modell darf nur in einem geeigneten und ausreichend großen Raum ohne Hindernisse betrieben
werden.
• Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt, ab-
seits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!
• ACHTUNG: bedingt durch die geringe Größe und Gewicht darf das Modell keinem starken Wind
oder Zugluft ausgesetzt werden. Vermeiden Sie Flüge in der Nähe geöffneter Fenster oder Klimaanlagen-
auströmer- Absturzgefahr!
• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hoch-
spannungsleitungen.
• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder
Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für
Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.
• WARNUNG: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende
Teile oder die Propeller/Rotoren gerät – Verletzungsgefahr!
• Schalten Sie immer zuerst den Sender ein, dann das Modell. BEACHTE: während des Betriebs muss
der Sender immer eingeschaltet bleiben!
• Bewegen Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch re-
duziert.
• Wird der Antriebsakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbe-
fehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn
wieder auf.
• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere
von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).
• WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Kompo-
nenten von Kindern fern – Unfall- und Verletzungsgefahr!
• Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik
(Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 4 25.09.2013 13:44:53

5
15000000 XciteRC Hotbee 3D Quadrocopter
DE
Sicherheitshinweise
Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen
oder Schnee. WARNUNG: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei
Lithium-Akkus!
• Kunststoff (z.B. Rumpf oder Rotorblätter) ist bei kalten Temperaturen (unter 10° C) weniger flexibel und
kann daher leichter brechen.
• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestim-
mungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. War-
tungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.
• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
• WARNUNG: Entnehmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und
Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf. Brandgefahr!
• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.
• Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs
sehr warm werden.
• WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch
vor jedem Akkuwechsel) vollständig abkühlen!
Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein
vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus:
• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie
von Kindern oder Haustieren verschluckt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.
• WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw.
Explosionsgefahr!
• WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen –
Brandgefahr – bzw. Explosionsgefahr!
• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien
sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.
• WARNUNG: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandge-
fahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
• WARNUNG: Versuchen Sie nie, nicht wiederaufladbare Batterien an einem Ladegerät aufzuladen –
Brandgefahr- bzw. Explosionsgefahr!
• Entnehmen Sie die Akkus zum Laden aus dem Gerät.
• WARNUNG: Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer
feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!
• Verbrauchte Batterien sofort aus den Geräten entnehmen.
• BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach-
geladen werden, da es ansonsten bedingt durch die typenspezifische Selbstentladung zur Tiefentladung
und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte
RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.
• BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller
oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden.
Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten
Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung
ausgeschlossen.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 5 25.09.2013 13:44:53

615000000 XciteRC Hotbee 3D Quadrocopter
1
2345
6
DE
Inbetriebnahme
Vorbereitungen für den ersten Flug
• Stellen Sie sicher, dass die Akkus für den Helikopter und den Sender vollgeladen sind.
• Stellen Sie sicher, dass der Gashebel und die Trimmung für das Gas an am Sender ganz nach hinten
gestellt sind.
• Bitte beachten Sie auf jeden Fall die Reihenfolge des EIn- und Ausschaltens. Wenn Sie fliegen wollen,
schalten Sie zuerst den Sender ein und verbinden das Versorgungskabel des Empfängers mit dem Akku
erst danach. Wenn Sie den Flug beenden, trennen Sie erst den Empfänger vom Akku und schalten dann
den Sender aus,
• Ein Nichteinhalten dieser Reihenfolge kann den HotBee 3D Quadrocopter steuerungslos machen. Bitte
gewöhnen Sie sich deshalb diese Reihenfolge an.

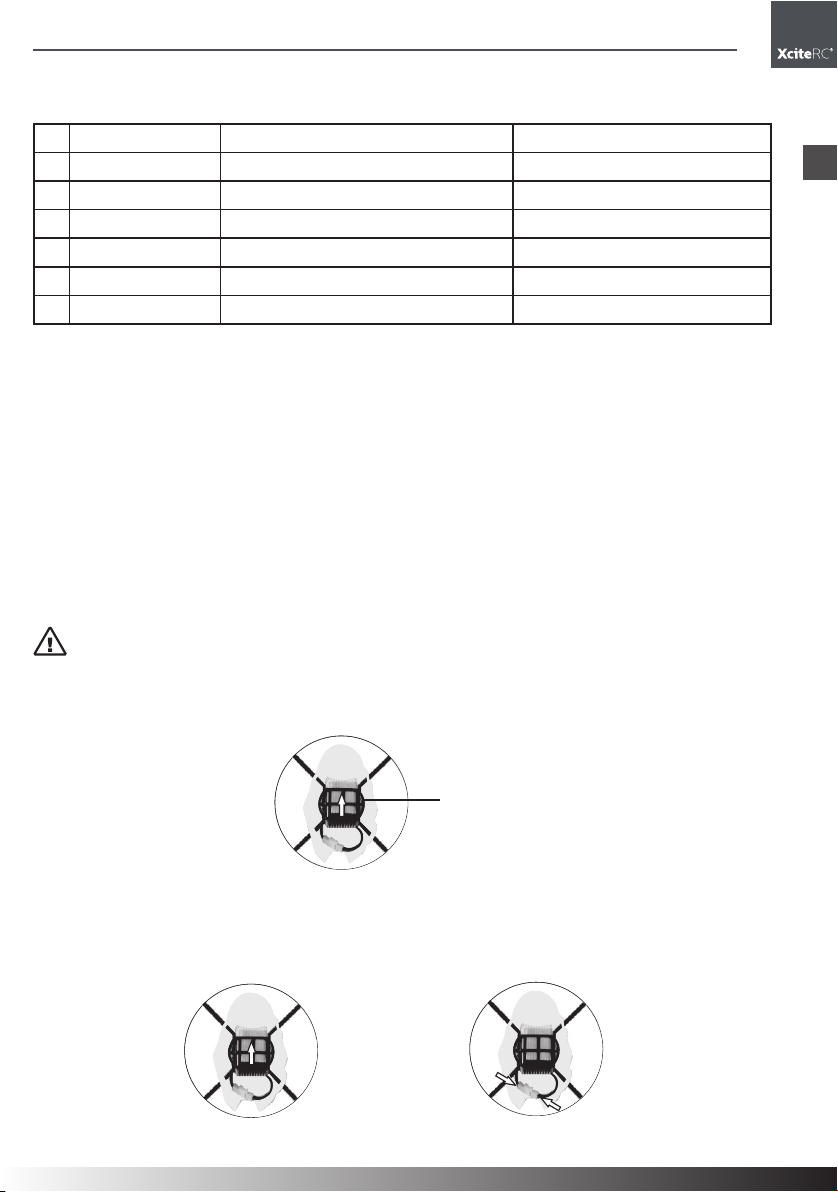

Definitionen der Richtungen
Zum Verständnis der folgenden Anleitung wollen wir hier die Richtungen definieren. Das Heck des HotBee
3D Quadrocopter zeigt dabei zum Pilot und sein Kopf vorwärts (vom Pilot weg). Die linke Hand des Pilot ist
die linke Seite und die rechte Hand die rechte Seite des HotBee 3D Quadrocopters. Der Kopf ist vorwärts

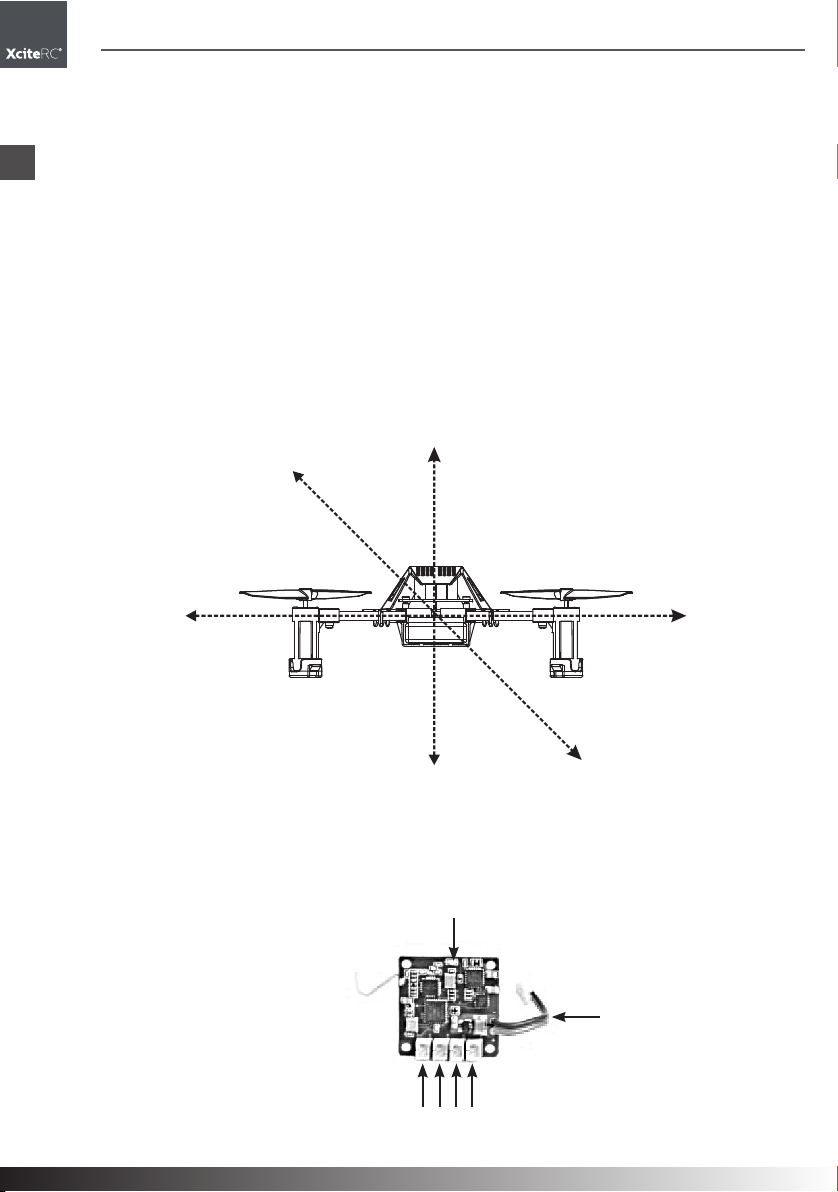

und das Heck rückwärts gerichtet. Die Richtungen, in welche sich der Rumpf bewegt, ist in der folgenden
Zeichnung zu sehen:
Steigen
Rechts
Vorne Hinten
Sinken Links
Empfängeranschlüsse
Eigenschaften des Empfängers
• Er verwendet die 2,4-GHz-Spread Spectrum Technologie.
• 3-Achs-Kreisel und 3-Achs-Beschleuniger sind eingebaut.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 6 25.09.2013 13:44:54

7
15000000 XciteRC Hotbee 3D Quadrocopter
Inbetriebnahme
DE
Funktionen des Empfängers
Nr. Kurzbezeichnung Bezeichnung Funktion
1 Stromversorgung Anschluss zum LiPo-Akku Laden
2Rechter Frontmotor Verbindung zum rechten vorderen Motor Die Stecker-Nase zeigt nach rechts.
3Rechter Heckmotor Verbindung zum rechten hinteren Motor Die Stecker-Nase zeigt nach rechts.
4 Linker Heckmotor Verbindung zum linken hinteren Motor Die Stecker-Nase zeigt nach rechts.
5 Linker Frontmotor Verbindung zum linken vorderen Motor Die Stecker-Nase zeigt nach rechts.
6 Signal-Anzeige Zeigt den Status des Bindens (grün) Binden
Bitte beachten:
Grüne Signal-Anzeige: Während des Bindens blinkt die Anzeige grün. Nach dem erfolgreichen Binden leuch-
tet die Anzeige dauernd grün. Wenn die Anzeige ausgeht, bedeutet dies, dass der Bindevorgang nicht erfolg-
reich war oder kein Signal empfangen wurde.
Laden des Akkus
• Das beiliegende Ladegerät kann ein oder zwei (3,7 V) LiPo- oder LiIon-Akkus laden.
• Stecken Sie den Akku in das Ladegerät ein und benutzen Sie dann das USB-Kabel und verbinden Sie
das Ladegerät mit dem USB-Anschluss eines Computers. Wenn Sie diese Reihenfolge nicht einhalten,
wird der Akku nicht geladen. Sie müssen dann das Kabel zum USB-Anschluss wieder ausstecken und
neu verbinden.
• Wenn das Ladegerät mit Strom versorgt wird und der Akku geladen wird, leuchtet die Ladelampe rot.
Wenn der Akku vollgeladen ist, ändert sich die Farbe zu grün.
BEACHTE: Verwenden Sie nur das mitgelieferte Ladegerät.
ACHTUNG: Schließen Sie das Ladegerät niemals direkt an die Netzspannung an, ohne ein entspre-
chendes Netzteil zu verwenden. - Brandgefahr!
Inbetriebnahme des Modells
Installation des Akkupacks
Einschalten
• Ziehen Sie den Gashebel am Sender ganz nach hinten.
• Schalten Sie den Sender ein.
• Installieren Sie den Akkupack im Rumpf im entsprechenden Schacht.
• Verbinden Sie die Stromversorgung des Empfängers mit dem Akku.
Lage des Akkupacks
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 7 25.09.2013 13:44:55

815000000 XciteRC Hotbee 3D Quadrocopter
DE
Inbetriebnahme
Wichtige Hinweise:
• Folgen Sie immer der Regel „Schalten Sie zuerst den Sender und dann den Empfänger ein“. Nach dem
Einschalten des Senders muss das Modell innerhalb 10 Sekunden mit dem Akku verbunden werden. Die
Signal-Anzeige beginnt zu blinken und brennt nach einigen Sekunden dauerhaft. Weiter bewegen sich
die vier Motoren kurz zur Prüfung. Dann hat der Empfänger die Signale des Senders richtig empfangen
und das Binden ist beendet.
• Wenn mehr als 10 Sekunden vergangen sind, bevor die Stromversorgung des Empfängers mit dem Akku
verbunden wurde, war das Binden nicht erfolgreich. In diesem Fall trennen Sie die Stromversorgung und
wiederholen den Vorgang.
Wenn die Anzeige blinkt, nachdem der Empfänger an den Akku angeschlossen wurde:
Mögliche Gründe Lösungen
Binden fehlgeschlagen Schalten Sie den Sender aus, dann wieder ein und
verbinden Sie den Akku mit dem Empfänger.
Der Gashebel des Senders befindet sich nicht in der
hintersten Position.
Ziehen Sie den Gashebel ganz nach hinten und Bin-
den sie Empfänger und Sender neu.
Der Senderakku ist leer oder die Akkuspannung ist
niedrig.
Ersetzen Sie den Senderakku.
Der Akku des Helikopters ist leer oder die Span-
nung niedrig.
Ersetzen Sie den Akku.
Keine Funktion des Empfängers oder des Senders. Ersetzen Sie den defekten Empfänger bzw. Sender.
Steuern des Helikopters
Normale Flugbewegungen
Mode 1 (der Gashebel befindet sich rechts)
1. Wenn der Querruder-Knüppel nach links oder
rechts bewegt wird, fliegt der Helikopter nach
links oder rechts.
2. Wenn der Gashebel nach vorne oder hinten
bewegt wird, steigt oder sinkt der Helikopter.
3. Wenn der Seitenruder-Knüppel nach links oder
rechts bewegt wird, bewegt sich die Nase des
Helikopters nach links oder rechts.
4. Wenn der Höhenruder-Knüppel nach vorne
oder hinten bewegt wird, fliegt der Helikopter vor-
oder rückwärts.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 8 25.09.2013 13:45:00

9
15000000 XciteRC Hotbee 3D Quadrocopter
DE
Fliegen
Mode 2 (der Gashebel befindet sich links)
1. Wenn der Querruder-Knüppel nach links oder
rechts bewegt wird, fliegt der Helikopter nach
links oder rechts.
2. Wenn der Gashebel nach vorne oder hinten
bewegt wird, steigt oder sinkt der Helikopter.
3. Wenn der Seitenruder-Knüppel nach links oder
rechts bewegt wird, bewegt sich die Nase des
Helikopters nach links oder rechts.
4. Wenn der Höhenruder-Knüppel nach vorne
oder hinten bewegt wird, fliegt der Helikopter
vor- oder rückwärts.
Fliegen von Rollen
Der HotBee 3D Quadrocopter kann aufregende Flugfiguren ausführen, wie Vorwärts-, Rückwärts- und seit-
liche Rollen. Beachten Sie vor dem ersten Flug die folgenden Hinweise:
• Wählen Sie eine große Flugfläche mit weichem Gras für die ersten Versuche.
• Wählen Sie den Modus für Rollen aus.
• Beginner sollten den Servoweg für das Höhen- und Querruder auf 100% bis 110% einstellen. Die sollte je
nach der persönlichen Erfahrung eingestellt werden. Die normale Einstellung beträgt 100%.
• Steuern des Gashebels: Wenn der HotBee 3D beginnt aus der normalen Fluglage zu rollen, muss der
Gashebel langsam nach hinten gezogen werden. Drücken Sie den Gashebel nach vorne, wenn das
Modell bei der Rolle nach oben steigt. Die Bewegung muss aufgrund der eigenen Erfahrung gesteuert
werden.
Mode 1 (der Gashebel befindet sich rechts)
1. Wenn der Querruder-Knüppel nach links oder
rechts bewegt wird, führt der Helikopter eine Rolle
nach links oder rechts aus.
2. Wenn der Höhenruder-Knüppel nach vorne
oder hinten bewegt wird, führt der Helikopter
eine Rolle vor- oder rückwärts aus.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 9 25.09.2013 13:45:08

10 15000000 XciteRC Hotbee 3D Quadrocopter
DE
Fliegen
Mode 2 (der Gashebel befindet sich links)
1. Wenn der Querruder-Knüppel nach links oder
rechts bewegt wird, führt der Helikopter eine Rol-
le nach links oder rechts aus.
2. Wenn der Höhenruder-Knüppel nach vorne
oder hinten bewegt wird, führt der Helikopter
eine Rolle vor- oder rückwärts aus.
Nach dem Flug
• Trennen Sie das Stromversorgungskabel des Empfängers vom Akku.
• Schalten Sie den Sender aus.
• Entfernen Sie den Akku aus dem Modell.
Zusätzliche Hinweise
Gegen den Uhrzeigersinn Vorne Im Uhrzeigersinn
Links Rechts
Im Uhrzeigersinn Hinten Gegen den Uhrzeigersinn
• Die vorderen Rotorblätter sind orange und die hinteren schwarz.
• Wenn die Stromversorgung des Empfängers verbunden wurde, bewegen sich die linken hinteren und die
vorderen rechten Rotorblätter im Uhrzeigersinn sowie die linken vorderen und die rechten hinteren Rotor-
blätter gegen den Uhrzeigersinn.
• Sie können die Trimmungen im Sender (ausgenommen Gas) einstellen, wenn der Quadrocopter nicht
stabil in der Luft steht.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 10 25.09.2013 13:45:12

11
15000000 XciteRC Hotbee 3D Quadrocopter
15000006
15000014
CCW
15000014
CW
15000015
CCW
15000015
CW
15000005
15000005
15000005
15000005
15000008
CCW
15000008
CCW
15000007
CW
15000007
CW
15000004
15000004
15000004
15000004
56600003
15000001 15000001
15000011
15000010
15000002
15000010
DE
Explosionszeichnung
Explosionszeichnung
Technische Daten
Länge 127,7 mm
Höhe 36 mm
Gewicht 35 g
Rotorblattdurchmesser 56 mm
Gesamtdurchmesser 176 mm
Akku 3,7 V 250 mAh 15C
Flugzeit 6 bis 7 min.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 11 25.09.2013 13:45:16

12 15000000 XciteRC Hotbee 3D Quadrocopter
DE
Reparaturen
Reparaturen
Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung ausge-
schlossen. Dazu zählen insbesondere:
Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/ge-
brochene Radaufhängungen, Chassis oder Karosserien
Bei Schiffsmodellen: beschädigte oder gebrochene Schiffsschrauben, abgerissene Decksaufbauten
Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz
Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbei-
tung defekt ist, senden Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und
wir werden Ihnen Ersatz liefern.
In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder:
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161
40 799 50
Email: [email protected]
Ersatzteile können Sie entweder im Fachhandel oder online unter http://www.XciteRC.de/ beziehen.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 12 25.09.2013 13:45:16

13
15000000 XciteRC Hotbee 3D Quadrocopter
DE
Umweltschutz
Cd Hg Pb
Li-Po
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass
dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswir-
kungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und
Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.
Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle
in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung
stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns
bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung
bzw. Wiederverwendung zuführen.
Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entspre-
chenden Sammelstelle getrennt entsorgt werden.
Hinweise nach Batteriegesetz
Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach
dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter
Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachge-
mäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten
aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.
Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Göppingen
oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgege-
ben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie
solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat.
Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen
Symbol des schadstoffhaltigem Schwermetalls versehen.
Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dür-
fen.
Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:
Cd = Cadmium
Pb = Blei
Hg = Quecksilber
Li = Lithium
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 13 25.09.2013 13:45:16

14 15000000 XciteRC Hotbee 3D Quadrocopter
Summary
Intended Usage......................................................................................................................................15
Scope of delivery....................................................................................................................................15
Explanation of Symbols ..........................................................................................................................15
Warnings and safety notes......................................................................................................................16
Handling precautions for batteries or rechargeable batteries...................................................................17
Attention before flight..............................................................................................................................18
Definition of Orientation ..........................................................................................................................18
Receiver features ...................................................................................................................................18
lnstruction for Charger ...........................................................................................................................19
Steps of flight .........................................................................................................................................19
Flight control diagram.............................................................................................................................20
Steps of ending flight .............................................................................................................................22
Additional Instruction ..............................................................................................................................22
Exploded view ........................................................................................................................................23
Specifications .........................................................................................................................................23
Repairs...................................................................................................................................................24
Environmental Protection Notes..............................................................................................................25
Notes on battery law ..............................................................................................................................25
Spare Parts ...........................................................................................................................................37
EN
Summary
Imprint
This manual is a publication of
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: [phone]
Fax: [phone]
E-mail: [email protected]
Web: www.XciteRC.de
All rights including translation. Reproductions of any kind, such as photocopying, microfilming or storage in electronic data
processing equipment, without the written permission of the publisher. Reproduction in whole or part, is prohibited.
This manual corresponds to the technical status of the product at time of printing, changes in technology and equipment
reserved. Text and illustrations of this manual, no claims can be derived.
NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE!
The latest version of this manual can be found on the Internet at www.XciteRC.de
© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 14 25.09.2013 13:45:16

15
15000000 XciteRC Hotbee 3D Quadrocopter
EN
Intended Usage
Thank you for purchasing the XciteRC Hotbee 3D Quadrocopter. This manual contains important instruc-
tions for operating your new model. Therefore, please read all instructions in this manual thoroughly
before using the model, so that you can operate your model safely.
All company and product names mentioned are trademarks of their respective owners.
All rights reserved.
Intended Usage
The XciteRC Hotbee 3D Quadrocopter is an electrically driven ready to fly RC helicopter including motor
and speed controller. The control is wireless with an optional available 2.4 GHz transmitter. The model may
only be operated on a suitable and sufficiently indoor room without obstacles. An operation outdoor is not
recommended.
The product is not a toy and not suitable for children under 14 years of age, by children under 14 years the
maintenance and operation of the model must be supervised by an adult.
Read and observe all warnings and safety instructions in this manual and on the packaging before
operating!
This manual is part of this product. It contains important information for handling this product. Keep the
manual for future reference and also it must be strictly kept and passed on the subsequent sale
of the model to the buyer. Failure to follow the operating instructions and the safety instructions
may invalidate the warranty.
Scope of delivery
Hotbee 3D Quadrocopter Helicopter
USB- und charger conversion cable
Charger
LiPo-battery 300 mAh
Spare main blades
Manual with list of spareparts
Required accessories
Transmitter
Explanation of Symbols
WARNING: These instructions must be strictly observed by the operator! Failure to follow
these instructions may interfere with the safe function. These notes are also for your own
safety and that of other people!
ATTENTION: this information must be observed by the operator! Failure to follow these in-
structions can damage whatsoever, warranties power loss, etc. have resulted.
Information or advice, by which a smooth operation is ensured.
Instructions for care and maintenance to ensure a long shelf life of the product.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 15 25.09.2013 13:45:17

16 15000000 XciteRC Hotbee 3D Quadrocopter
EN
Warnings and safety notes
Warnings and safety notes
The following safety instructions must be strictly observed. For property damage, personal injury or conse-
quential damage caused by improper use or non-observance of the safety instructions the XciteRC Modell-
bau GmbH & Co. KG accepts no liability. In these cases, the warranty becomes void.
Move your model always with the maximum caution and responsibility, otherwise it may cause damage to
other property or even physical injury. We therefore recommend to secure the operation with a third party
liability insurance. If you already have a liability insurance policy, check before start-up the model, whether
radio-controlled models are covered by a corresponding amount.
• The product contains small parts that can cause injury if swallowed, and must therefore be kept
away from children under 3 years.
• The product is not a toy and not suitable for children under 14 years.
• The operation of radio-controlled models requires practice. In the beginning operate your new model
therefore with extra caution and familiarize yourself with the response to your commands.
• WARNING: The safe operation requires concentration and quick reaction. Do not operate your
model if you are tired or under the influence of drugs or alcohol – risk of accident and injury!
• WARNING: The control of this model is done via radio signals, which can be influenced by the
environment. This may cause a suddenly loss of control of your model. The model may only be operated
on a suitable and sufficiently large room without obstacles.
• Operate your model therefore only with sufficient light within line of sight, away from cars, traffic and peo-
ple – risk of accident and injury!
• ATTENTION: due to the small size and weight, the model should not be exposed to drafts or a
strong winds. Avoid flights near open windows or air-outlets of an air-conditioning system - crash haz-
ard!
• Do not operate your model during a thunder storm or near radio towers or power lines.
• Radio remote controlled models may not be operated at any public space by implication (streets, roads,
squares or lakes). Before operation please ask where the operation is allowed. This also applies to private
property, here the consent of the owner is required.
• WARNING: Keep your fingers or loose clothing or hair away from the rotating parts or the propeller
/ rotor unit - risk of injury!
• Always switch on the transmitter first, then the model. NOTE: during the operation of the transmitter must
remain switched on!
• Never operate your model with low transmitter batteries, because this reduces the range of your model
dramatically.
• If the drive battery is empty, the model first slow down until it no longer reacts properly to your commands.
Stop the operation and change the drive battery or charge it again.
• Pay attention to the instructions and warnings for this and any other equipment used by you (chargers,
rechargeable battery packs, etc.).
• WARNING: Keep packaging material, small parts, chemicals and electrical components away from
children – risk of accident and injury!
• The model and the transmitter may be neither get humid nor wet, especially the electronic compo-
nents (receiver, speed controller, servo) and, if used, lithium batteries, are not waterproof! The model may
not be used in the rain (or heavy fog), do not drive in wet grass or through puddles or snow. WARNING:
Fire or explosion due to moisture in lithium batteries!
• Plastic parts (eg. fuselage or main blades) is less flexible and can break more easily at cold temperatures
(below 10 ° C).
• The modification of the model is not permitted for safety and CE approval regulations, which applies in
particular to the transmitter, receiver and speed controller. Maintenance or repairs using original replace-
ment parts are excluded.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 16 25.09.2013 13:45:17

17
15000000 XciteRC Hotbee 3D Quadrocopter
EN
Warnings and safety ·notes
• After use, first turn off the model and then the transmitter.
• WARNING: remove the drive battery from the model and transmitter after use. Store the model
never with built-in battery. Fire hazard!
• Store batteries separately on a non-combustible surface.
• The drive components (motor and speed controller) or the car battery may become hot during operation.
• WARNING: Risk of burns! Let these components cool down completely after the operation (and
also before each battery change)!
Operation of the model is performed solely at the risk of the operator. Only a careful and deliberate operation
protects against physical injury and damage to property.
Handling precautions for batteries or rechargeable batteries
• Keep batteries away from children! Never let batteries unattended, as they can be swallowed by children
or pets!
• Use only the recommended or equivalent type of batteries / rechargeable batteries.
• WARNING: Do not expose batteries / rechargeable batteries to heat or throw into fire – fire or
explosion hazard!
• WARNING: Insert batteries / rechargeable batteries with the correct polarity, no short-circuiting –
fire or explosion hazard!
• If possible, always replace all batteries at the same time, never use new and used batteries and batteries
with different charge levels simultaneously.
• WARNING: Do not use defective or damaged batteries or rechargeable batteries – fire hazard!
Risk of chemical burns on contact with skin, use protective gloves!
• WARNING: Do not attempt to recharge non-rechargeable batteries in a charger – fire or explo-
sion hazard!
• Remove the rechargeable batteries from the device before charging.
• WARNING: Charging may take place only with a suitable charger for the type of battery on a fire-
proof surface and under constant adult supervision – fire hazard!
• Immediately remove used batteries from the devices.
• NOTE: NiMH batteries must be checked at least every 3 months and, if necessary, recharged, oth-
erwise because of the typic self-discharge they may get deep discharged and damaged! Therefore, better
use so-called RTU batteries with a very low self-discharge.
• NOTE: note the specified storage voltage for lithium batteries. Is a completely full or empty lithium
battery time stored for a longer time, it can be damaged.
The XciteRC Modellbau GmbH & Co. KG cannot monitor the proper use of the battery or batteries you use,
therefore, the warranty is excluded due to incorrect charging or discharging.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 17 25.09.2013 13:45:17

18 15000000 XciteRC Hotbee 3D Quadrocopter
1
6
2345
EN
Getting started
Attention before flight
• Ensure the battery packs of both transmitter and receiver and fully charged (saturated).
• Ensure both the throttle stick and the throttle trim of your transmitter stay at the lowest positions before
operation.
• Please strictly obey the order of turn on and turn off before operation. When starting your flight, please
turn on your transmitter first, and connect the power cable of your Hotbee 3D Quadrocopter last. When
finishing your flight,please disconnect the power cable of your Hotbee 3D Quadrocopter first and tum off
your transmitter last.
• An upset in the order of connection may cause your Hotbee 3D Quadrocopter to loose control. Please
cultivate a correct habit of turn on and turn off.
Definition of Orientation
We define the orientation fo Hotbee 3D Quadrocopter in order not to cause confusion in the following de-
scriptions. That is to say, the tail boom of Hotbee 3D Quadrocopter is facing the pilot (tail in),and its head
facing forward (front of pilot). The left hand of pilot Is the left side of Hotbee 3D Quadrocopter, the right hand
of pilot Is the right side of Hotbee 3D Quadrocopter. Its head is to the front and its tail boom is to the back.
The direction in which main body of Hotbee 3D Quadrocopter is facing up,and its skids are facing down.
Up
Right
Front Back
Down Left
Receiver features
• lt adopts 2.4G spraad spectrum technology.
• Integrated design of 3-Axis gyro and 3- Axis accelerator
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 18 25.09.2013 13:45:18

19
15000000 XciteRC Hotbee 3D Quadrocopter
EN
Getting started
Function of receiver
1 Power wire Connect to LiPo attery Charge
2 Right front motor Connect to the right front motor The bind plug face towards right
3 Right back motor Connect to the right back motor The bind plug face towards right
4 Left back motor Connect to the left back motor The bind plug face towards right
5 Left front motor Connect to the left front motor The bind plug face towards right
6Signal indicator light Show the bind status (green) Binding
Note:
Green light: When in the code paring status, the receiver indicator will flash green. After code paring suc-
cessfully the green light turns solid. If the green light turns off means failure bind or has not receive the signal.
lnstruction for Charger
• The Charger is suitable for 1 or 2 cell (3.7V) Li-ion or li-polymer battery. Please plug the pin of your battery
into the jack of the Charger.
• Please plug the pin of your battery into the jack of the USB first and then connect to the power. Otherwise,
the LED may not become red and the voltage may be higher than 3.8V. You need to disconnect the USB
power supply and reconnect it.
• When USB power supply is well connected and battery is charging, the LED will become red. After your
battery is full charged, the LED will become green.
Notice: Only use the charger delivered with the helicopter.
WARNING: Never attempt to power the charger from an AC outlet without the use of a proper ACto DC
adapter/power supply. - fire hazard!
Steps of flight
Installation of battery pack
Turn on the power
• Pull down the throttle stick to the lowest position.
• Turn on the power of transmitter.
• Install the battery pack in the battery compartment.
• Connect the power cable of to receive signal from transmitter.
Battery pack location
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 19 25.09.2013 13:45:18

20 15000000 XciteRC Hotbee 3D Quadrocopter
EN
Getting started
Matters needing attention:
• Please follow this rules:”Open the radio first, connect the Quadcopter power last”.After open the radio
power button, please connect the power in 10 seconds, the signal indicator light begins flashing. The
light will be solid after 1-3 seconds, and the four motors will self-checking rotation, then the receiver has
received the signal of the radio successfully, binding finished.
• If more than 10 seconds passed before the power cable was connected binding will fail. When binding
falls, disconnect the battery.
Trouble shooting a flashing receiver LED after connecting the power cable:
Possible causes Solutions
Code pairing failed Turn transmitter off then on and re-connect power cable of the
receiver
The throttle stick of the transmitter is not
in the lowest position
Pull down the throttle stick to the lowest position and re-code
pair
The transmitter battery is low and empty Replace transmitter battery and re-codepair (re-bind)
The receiver battery is low and empty Replace the receiver battery with a fresh pack and re-code
pair
No function in receiver or transmitter Replace faulty receiver or transmitter and re-code pair
Flight control diagram
Flight in normal status
Mode 1 (throttle stick at right hand)
1. When moving the aileron slick left or right, the
helicopter accordingly flies left or right.
2. When moving the throttle slick up or down, the
helicopter accordingly flies up or down.
3. When moving the rudder stick left or right, the
head of helicopter accordingly flies left or right.
4. When moving the elevator stick up or down,
the helicopter accordingly flies forward or back-
ward.
15000000-Hotbee-3D-Quadrocopter-Anleitung.indd 20 25.09.2013 13:45:22
