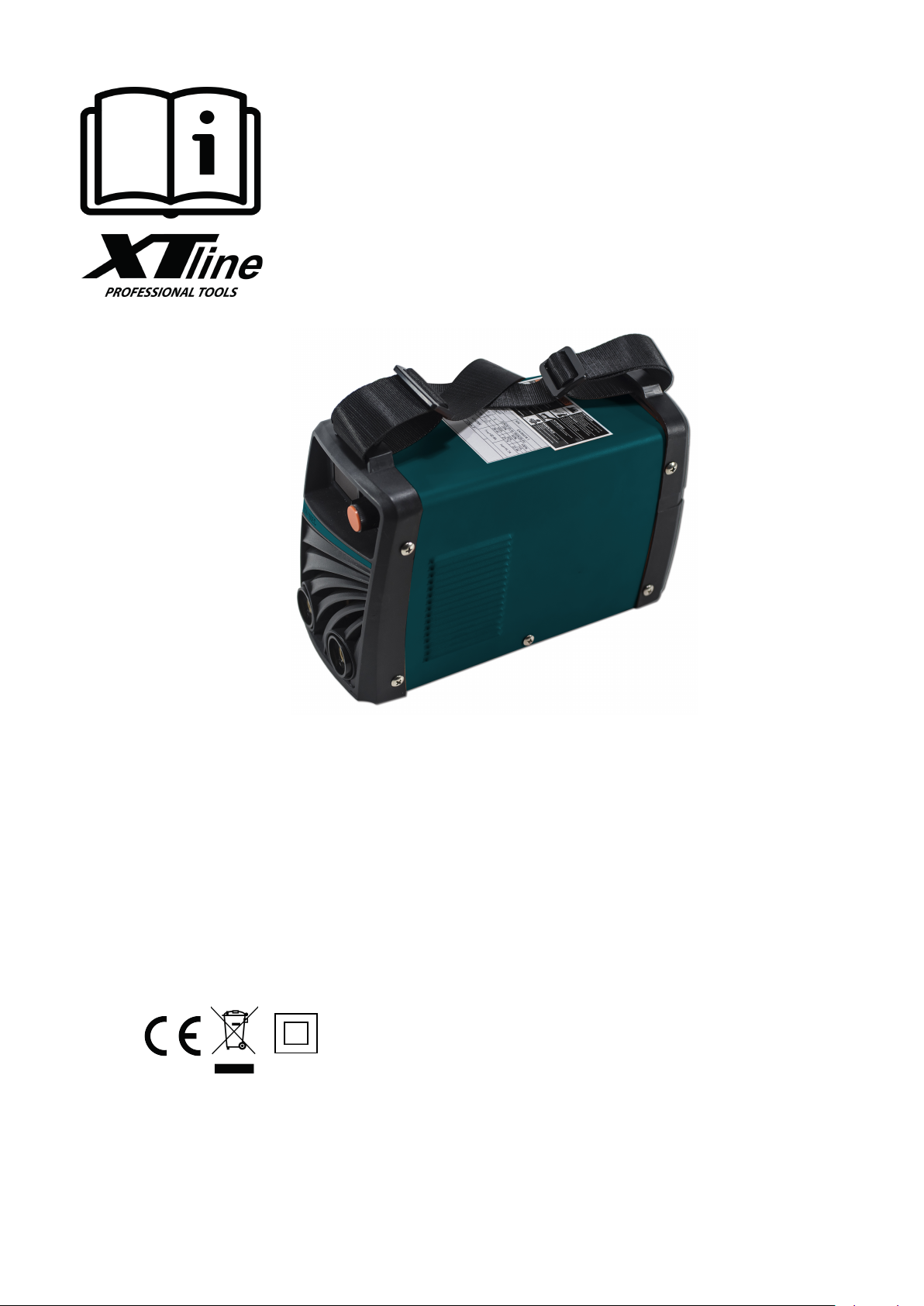

XTline XT103160 User manual

CZ
NÁVOD K POUŽITÍ
XT103160
INVERTOR SVAŘOVACÍ
ECN-160EC
230V / 50Hz
5300W
1,2m + 2m
10 – 160 A
160A
71 A – 100 %
92 A – 60 %
160 A – 20 %
Průměr elektrod:
Typ ochrany:
Třída ochrany:
Hmotnost:
1,6 mm – 4,0mm
IP21
S
4 kg
Model:
Napětí:
Příkon:
Délka kabelu:
Rozsah sv. proudu:
Max. proud:
Cyklus při 40°C:

BEZPEČNOST OSOB
a)Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte,
soustřeďte se a střízlivě uvažujte. Nepracujte s elektrickým nářadím, jste-li unaveni nebo jste-li
pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí
může vést k vážnému poranění osob.
b)Používejte ochranné pomůcky. Vždy používejte ochranu očí. Ochranné pomůcky jako např.
respirátor, bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana
sluchu,používané v souladu s podmín-kami práce, snižují nebezpečí poranění osob.
ELEKTRICKÁ BEZPEČNOST
a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy
jakýmkoliv způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí,nikdy
nepoužívejte žádné zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úpravami, a
odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.
b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky a
chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojené se zemí.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Vnikne-li do elektrického nářadí voda, zvyšuje se
nebezpečí úrazu elektrickým proudem.
d) Nepoužívejte pohyblivý přívod k jiným účelům. Nikdy nenoste a netahejte elektrické nářadí za přívod ani
nevytrhávejte vidlici ze zásuvky tahem za přívod. Chraňte přívod před horkem, mastnotou. ostrými hranami a
pohybujícími se částmi. Poškozené nebo zamotané přívody zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používané venku, používejte prodlužovací přívod vhodný pro venkovní použití.
Používání prodlužovacího přívodu pro venkovní použití omezuje nebezpeční úrazu elektrickým proudem.
c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při zapojování vidlice do zásuvky vypnutý.
Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být příčinou
nehod.
d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který
ponecháte připevněn k otáčející se části elektrického nářadí, může být příčinou poranění osob.

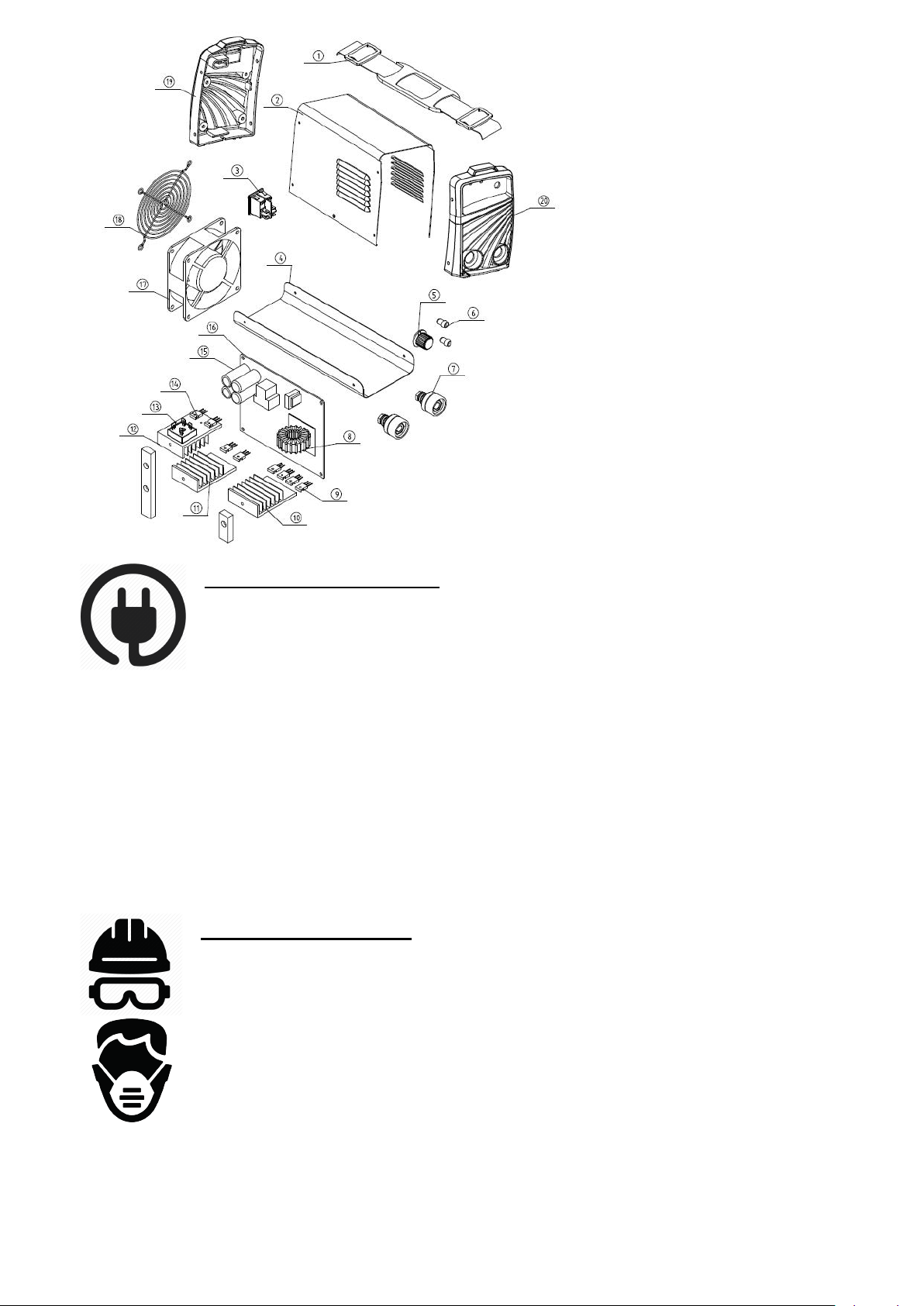

1 pás
2 kryt
3 vypínač
4 kryt
5 potenciometr - vypínač
6 kontrolky
7 rychlospojka
8 hlavní transformátor
9 dioda
10 chladič 1
11 chladič 2
12 chladič 3
13 usměrňovač
14 IGBT
15 Elektrolytický kapacitátor
16 plošný spoj
17 ventilátor
18 kryt ventilátoru
19 zadní panel
20 plastový přední panel
21 zemnící kabel
22 držák elektrod

c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky před jakýmkoliv seřizováním, výměnou
příslušenství nebo před uložením nepoužívaného elektrického nářadí. Tato preventivní bezpečnostní opatření
omezují nebezpečí nahodilého spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí ukládejte mimo dosahu dětí a nedovolte osobám, které nebyly seznámeny
s elektrickým nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nezkušených
uživatelů nebezpečné.
e) Udržujte elektrické nářadí. Čistěte otvory pro sání vzduchu od prachu a nečistot. Je-li nářadí poškozeno,
před dalším
používáním zajistěte jeho opravu. Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.
f) Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené řezací nástroje s menší
pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým
způsobem,
jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné
práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k
nebezpečným situacím.
SERVIS A ODPOVĚDNOST ZA VADY
Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. Firma XTline s.r.o. v souladu s tímto
zákonem poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u
právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačním oddělením
(viz níže) a uznané bezplatně opraví servis firmy XTline s.r.o.
Místem pro uplatnění reklamace je prodejce, u kterého bylo zboží zakoupeno. Reklamace, včetně odstranění
vady, musí být vyřízena bez zbytečného odkladu, nejpozději do 30 dnu ode dne uplatnění reklamace, pokud se
prodávající s kupujícím nedohodnou na delší lhůtě. Kupující může uplatnit reklamaci osobně nebo zasláním
zboží k reklamaci přepravní službou na vlastní náklady, v bezpečném balení.
Zásilka musí obsahovat reklamovaný výrobek, prodejní dokumenty, podrobný popis závady a kontaktní údaje
(zpáteční adresa, telefon). Vady, které lze odstranit, budou opraveny v zákonné lhůtě 30 dnů (dobu lze po
vzájemné dohodě prodloužit). Po projevení skryté vady materiálu do 6 měsíců od data prodeje, která nelze
odstranit, bude výrobek vyměněn za nový (vady, které existovaly při převzetí zboží, nikoli vzniklé nesprávným
používáním nebo opotřebením). Na neodstranitelné vady a vady, které si je kupující schopen opravit sám lze po
vzájemné dohodě uplatnit přiměřenou slevu z kupní ceny. Nárok na reklamaci zaniká, jestliže:
- výrobek nebyl používán a udržován podle návodu k obsluze
-výrobek byl používán v jiných podmínkách nebo k jiným účelům, než ke kterým je určen nebo používáním
nevhodných nebo nekvalitních maziv apod.
-škody vzniklé působením vnějších mechanických, teplotních či chemických vlivů
-vady byli způsobeny nevhodným skladováním či manipulací s výrobkem
- výrobek byl použit nad rámec přípustného zatížení.
ZÁRUKA SE NEVZTAHUJE NA PŘÍSLUŠENSTVÍ
POUŽÍVÁNÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ
a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro
prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro
kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv
elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat
elektrické nářadí v nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperky. Dbejte, aby vaše vlasy, oděv a
rukavice byly dostatečně daleko od pohybujících se částí. Volné oděvy, šperky a dlouhé vlasy mohou být zachy-ceny
pohybujícími se částmi.
g) Jsou-li k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby taková zařízení
byla připojena a správně používána. Použití těchto zařízení může omezit nebezpečí způsobená vznikajícím prachem

ECN svářečka využívá importované IGBT a rychlo-obnovovací diody jako hlavní elektrické
komponenty, které jsou doplněny speciálně vyvinutými plošnými spoji. Zařízení je vybaveno
rovnoměrnou regulací svařovacího proudu pro zajištění dobré přizpůsobivosti vlastností
PŘÍPRAVA PRÁCE A SPUŠTĚNÍ
elektrického oblouku v různých situacích. Perfektní dynamická ochrana navíc zajišťuje bezpečnost a
spolehlivost při obsluze. Zařízení je ideální pro použití s nízkouhlíkovou ocelí, nerezovou ocelí, ocelovými
slitinami apod.
ECN se vyznačuje:
o 40% delším pracovním cyklem
Nízkonákladovým provozem, přenosností, skladností, velkým výkonem.
Výbornými vlastnostmi el.oblouku a řešením kapkového přenosu.
Ochranou proti přehřívání, nízkému napětí, nadproudu.
Digitálním displayem (pouze u zařízení s plastovým šasi).
Snadnou přenosností díky plastové rukojeti.
Pohodlným rychlopřipojením pro rychlou, bezpečnou a stabilní práci.
Při práci se zařízením používejte ochrannou svářečskou kuklu a pracovní postupsledujte vždy pouze
průzorem v této kukle.
Nedotýkejte se kteroukoliv částí těla kladného a záporného pólu terminálu zařízení
současně bez použití nevodivých ochranných pomůcek.
Varování
* ECN Invertorová DC svářečka je druh elektrického zařízení, při jehož provozu dochází k opotřebování jeho
komponentů. Při výměně nebo úpravě těchto komponentů nevynakládejte přílišnou sílu, aby nedošlo k
poškození zařízení.
* Před každým spuštěním vždy zkontrolujte správnost a spolehlivost zapojení. Vždy se ujistěte, že zemnící
mechanismus zdroje el. napětí funguje správně.
* Během práce se zařízením dochází k tvorbě zdraví nebezpečného kouře a výparů. Používejte zařízení v dobře
odvětrávaném prostředí.
* Svářečku mohou servisovat a opravovat pouze proškolení profesionálové.
* Zařízení produkuje silné elektromagnetické a rádiové frekvence. Je proto vhodné, aby s tímto zařízením
nemanipulovaly a v jeho blízkosti se nezdržovaly osoby s implantovaným kardiostimulátorem, neboť by zařízení
mohlo narušit jeho správnou funkci.
* Prosím, mějte na paměti a nepřetěžujte stanovený pracovní cyklus.
Bezpečnostní opatření pro spuštění a prostředí
* V některých prostředích, ve kterých hrozí pád předmětů z výšky, je třeba dbát na vhodná bezpečností opatření.
* V určitých prostředích, jako například na staveništích, nesmí hodnoty prachových 4 částic, kyselin,
korozivních plynů a dalších látek obsažených ve vzduchu, přesáhnout standardní hodnoty, vyjma těch, které jsou
produkovány jako následek samotného svařovacího procesu.
* Se zařízením manipulujte na volném prostranství bez přístupu přímého slunečního záření, deště, vlhkosti a
udržujte jej v teplotním rozmezí mezi -10°C až +40°C.
* Pro zajištění správného odvětrávání zařízení je třeba alespoň 50cm vzdálenosti ve všech směrech od ostatních
objektů.
* Uvnitř zařízení se nesmí nacházet žádné kovové nečistoty.
* V některých prostředích může docházet k silným vibracím.
* Dbejte na to, aby nedocházelo k žádným zásahům v okolí svařované oblasti.
* Ujistěte se, že kapacita zdroje el. napětí je dostatečná pro zajištění správného chodu svářečky. Dbejte rovněž
na použití vstupního ochranného zařízení, jako je např. proudový chránič.
* Snažte se předcházet pádům zařízení, ke kterým může dojít, pokud je zařízení položeno na ploše se sklonem
vyšším než 10°.

Kontrola bezpečnosti
Před každým připojením zařízení ke zdroji el. napětí je nutné, aby obsluha tohoto zařízení zkontrolovala
správnou funkci následujících bodů:
* Správné uzemnění zdroje el. napětí.
* Póly terminálů jsou správně připojené a nehrozí elektrický zkrat.
* Všechny elektrické kabely jsou v perfektním stavu bez jakýchkoliv defektů. Svářečka musí být pravidelně
kontrolována proškoleným profesionálem (alespoň jednou za 6 měsíců). Kontrola se týká následujících:
* Kontrola dotažení elektronických komponentů a odstranění prachu.
* Kontrola správné funkce panelu namontovaného na zařízení.
* Kontrola poškození přívodních kabelů. V případě poškození nutná výměna.
Před prováděním údržby zařízení jej vždy nejprve odpojte od zdroje el. napětí.
Pro informace týkající se nakládání se zařízením, opravou a servisem kontaktujte výrobce nebo
dodavatele.
Prostředí
* Pracovní teplota: -10℃ ~ 40℃.
* Přeprava a skladování: -25℃ ~ 55℃.
* Relativní vlhkost vzduchu: 40℃ ≤ 50%; 20℃ ≤ 90%.
* Hodnoty prachových částic, kyselin, korozivních plynů a dalších látek obsažených
v okolním vzduchu, nesmí přesáhnout standardní hodnoty, vyjma těch, které jsou
produkovány jako následek samotného svařovacího procesu.
* Použití při nadmořské výšce nižší než 1km.
* Zajistěte správné odvětrávání zařízení ve vzdálenosti alespoň 50cm ve všech
směrech od zařízení.
* Použití v prostředí s rychlostí větru alespoň 1m/s.
Vstupní napětí
* Křivka zdroje el. napětí musí vykazovat tvar funkce sinus a kolísání frekvence musí
být v toleranci +-1% ve své třídě.
* Kolísání vstupního napětí musí činit méně než +-10% nastavené hodnoty.

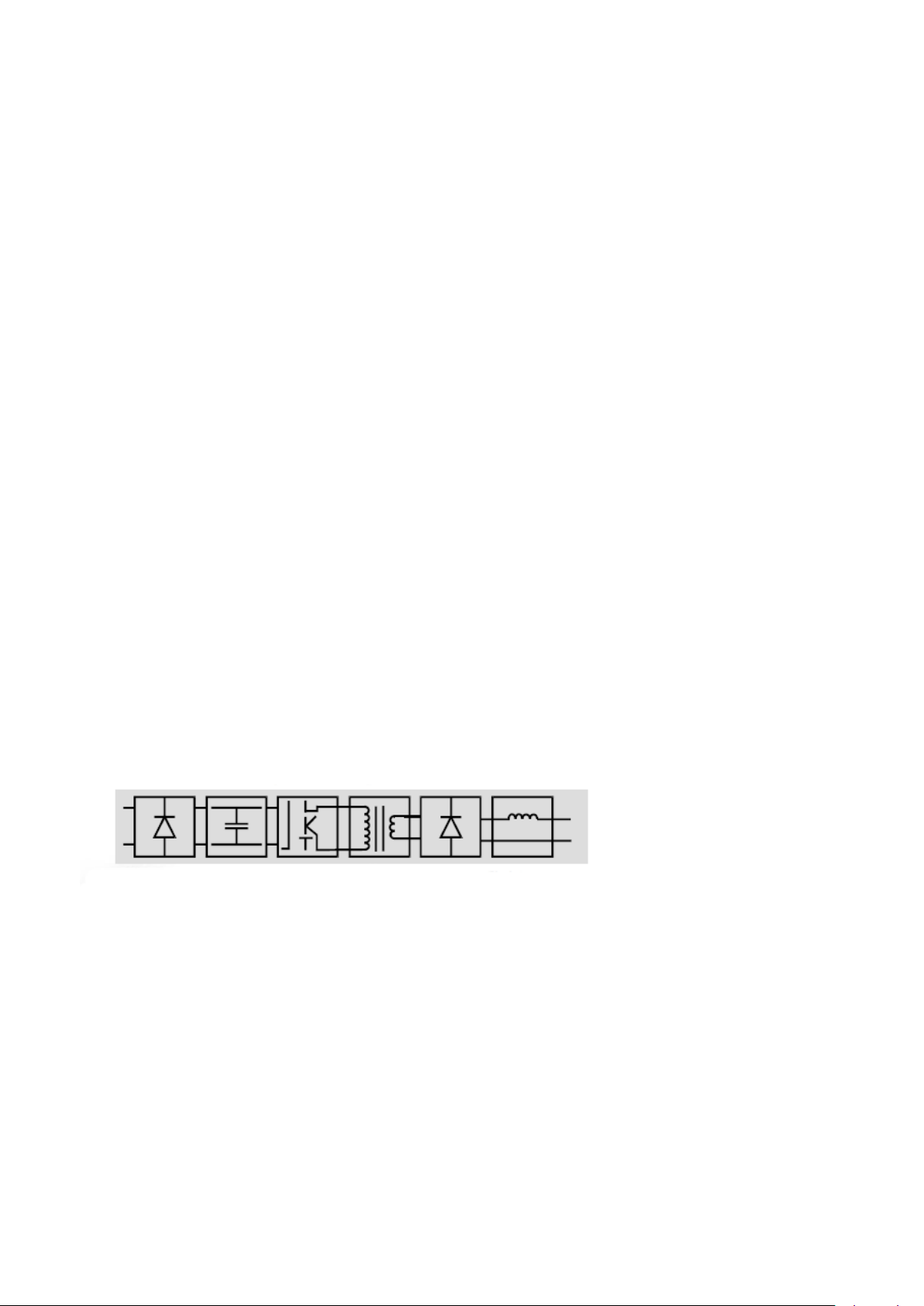

Poznámka: Toto je invertorová technologie. Hlavní princip je následující:
Usměrňovač - Filtr - IGBT - Transformátor - Usměrňovač - Sytič
Konstrukce zařízení
ECN Invertorová DC Manuální (MMA) svářečka využívá přenosnou konstrukci šasi:
Horní část předního panelu je vybavena regulovacím knoflíkem, kontrolkou napájení (zelená) a kontrolkou
abnormální funkce (žlutá). Terminály obou pólů, kladného i záporného, jsou vybaveny rychloupínacím
konektorem. Zadní panel obsahuje hlavní spínač, ventilátor motoru a přívodní elektrický kabel. Vnitřní část
zařízení zahrnuje desku plošného spoje, elektronické komponenty, chladič, apod.
Normy
* EN 60974-1: Normy pro svařování elektrickým obloukem
* JB / T 7824: Technické vlastnosti usměrňovače pro invertorové oblouk. svařování
* GB 4208: Třída ochrany (IP kód)

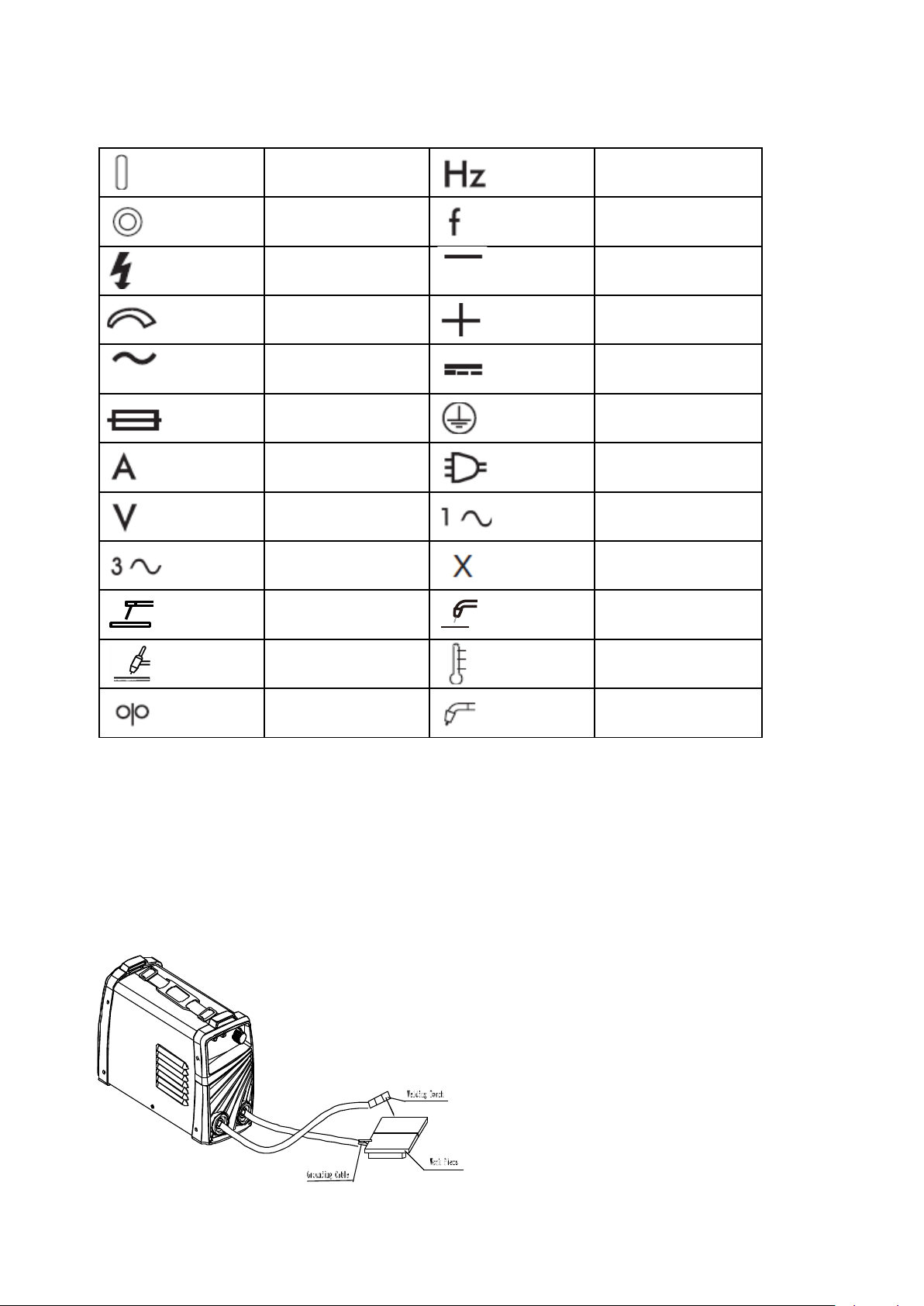

Tabulka symbolů
Na vašem zařízení se vždy objeví pouze jeden ze symbolů.
On Hertz (cykly / s)
Off Frekvence
Nebezpečné napětí Záporný
Zvýšení / Snížení ladný
AC pomocný výkon Stejnosm. proud (DC)
Pojistka Ochranné zemnění
Intenzita proudu Linka
Napětí 1 fáze
3 fáze Prac. cyklus
SMAW GMAW
GTAW Vysoká teplota
Funkce posuvu drátu Svařovací hrot
Spuštění
Zapojení
*Umístěte svářečku na suché místo bez přítomnosti prachu, korozivních chemikálií, hořlavých a
výbušných plynů.
*Nevystavujte zařízení přímému slunečnímu záření a dešti. Udržujte okolní teplotu v rozmezí -10℃
až 40℃ .
*Zajistěte správné odvětrávání zařízení ve vzdálenosti alespoň 50cm ve všech směrech od zařízení.
* Pokud není zajištěno dostatečné odvětrávání ve vnitřních prostorech, nainstalujte odsávací zařízení.

Připojení ke zdroji el.napětí
Připojte přívodní kabel zařízení, který se nachází na zadním panelu ke zdroji elektrického napětí, který
je vybaven elektrickým jističem a zemnicí linkou (rozvodná síť). Je výslovně zakázáno propojit zemnicí
kabel k rozvodné síti! V takovém případě je třeba počítat s následky, které z tohoto vyplývají.
Polarita elektrod (viz obrázek výše)
Připojte rychloupínací zástrčku k držáku elektrody na kladném pólu a poté utáhněte po směru hodinových
ručiček.
Připojení obrobku
Připojte rychloupínací zástrčku k zemnící svorce na záporném pólu na předním panelu níže. Poté utáhněte.
Připojte zemnící svorku k obrobku.
Je zakázáno připojit obrobek ke svářečce pomocí železného vodiče nebo podobných vodičů špatné kvality.
Pokyny k obsluze
Poznámka: Třída ochrany je v tomto případě IP21S. Hrotové nebo kulaté pruty,
speciálně kovové, musí být menší než 12,5mm. Takové nesmí být vkládány do svářečky. Rovněž netlačte
přílišnou silou.
1. Záporný pól 2. ladný pól 3. ontrolka napájení 4. Pás
5. Vysoká teplota 6. Regulační knoflík 7. Hlavní spínač 8. Přívodní kabel
9. Ventilátor
Poznámka: Pokud je svářečka v nepřetržité pracovní zátěži příliš dlouho, rozsvítí se kontrolka vysoké
teploty. Ta znamená, že vnitřní teplota zařízení přesáhla stanovenou hodnotu. Zařízení ihned vypněte a
nechte jej po nezbytně nutnou dobu dostatečně vychladnout.
* Používejte ochrannou zástěru a obličejovou masku (kuklu), abyste předcházeli ozáření způsobeným
elektrickým obloukem.
* Dbejte rovněž na to, abyste zamezili ozáření dalších osob, například pomocí ochranných zástěn.
* Musí být zamezeno hromadění hořlavých a výbušných materiálů. Všechny konektory a spoje musí být
řádně a spolehlivě zajištěny.

Postup
a) Připojte zařízení ke zdroji el. napětí a spusťte jej pomocí hlavního spínače. Digitální ampérmetr
rozsvítí kontrolku.
b) Nastavte požadovanou hodnotu pro svařování na potenciometru.
c) Uchopte držák elektrody a umístěte jej k svařované hraně. Poté umístěte elektrodu na obrobek.
Nyní můžete začít svařovat.
Výměna elektrody
Pokud v elektrodě zbývají pouze cca 2 – 3 cm materiálu směrem od držáku, je třeba elektrodu vyměnit za
novou.
Poznámka: Při svařování dochází k hoření a povrch elektrody je proto extrémně horký. Při výměně
elektrody na ni nesahejte holýma rukama. Hlava elektrody by měla být ponechána v kovovém obalu. V
držáku by neměla být umístěna krycí vrstva elektrody. Při zahájení el. oblouku elektrodou jemně škrábejte
či pohybujte, jinak hrozí přitavení elektrody k obrobku.
Odstranění strusky
Po dokončení pracovního úkonu odstraňte strusku odloupnutím či odškrábáním pomocí vhodného nástroje.
Údržba
* Hlavní rozdíl mezi invertorovým a tradičním svářecím zařízením spočívá v tom, že invertorové
svářecí zařízení má velké množství pokročilých elektronických komponentů. Jedná se rovněž o
technologicky vyspělejší produkt. Proto takový produkt vyžaduje také vysoký standard z hlediska údržby.
* Je nezbytné provádět údržbu na denní bázi. Pečlivě kontrolujte zařízení a v případě nutnosti jej
správně opravujte. Pokud nemáte pro údržbu či opravu zařízení dostatečnou kvalifikaci či zkušenosti,
neváhejte kontaktovat výrobce pro informace, týkající se údržby, oprav a servisu této technologie.
Dodržujte následující body pro správnou údržbu zařízení:
a) Odstranění prachu.
b) Odstraňujte pravidelně prach pomocí suchého a čistého stlačeného vzduchu (pomocí kompresoru).
Současně pravidelně kontrolujte vnitřní elektrický obvod zařízení a ujistěte se, že jsou všechny kabely
připojeny správně a konektory jsou řádně dotaženy. Pokud objevíte uvolněné nebo poškozené spoje,
očistěte je a následně zpět řádně upevněte. Obecně platí, že pokud je zařízení používáno v prostředí, ve
kterém se nehromadí větší množství prachu, čištění postačí provádět jedenkrát za rok. V prostředích s
vyššími koncentracemi prachu, kouře nebo jinak znečištěného vzduchu je třeba tuto činnost provádět
jednou či dokonce dvakrát během každé relace.
c) Udržujte správné a pevné kontakty mezi kabely a zástrčkami.
d) Pravidelně kontrolujte kvalitu kontaktů kabelů a zástrček alespoň jedenkrát za měsíc.
Z důvodu výskytu vysokého napětí v hlavním obvodu zařízení provádějte bezpečnostní měření.
Tímto se vyhnete možnému úrazu elektrickým proudem. Nepokoušejte se zařízení rozebírat. Tento
proces svěřte do rukou proškolených profesionálů. Před prováděním čištění zařízení vždy odpojte od
zdroje el. napětí. Při čištění nemanipulujte s konektory a komponenty.
Základní řešení problémů
č.popis možná příčina řešení
1 ontrolka abnormální
funkce
Špatné odvětrávání vedoucí k
přehřívání
správnéNastavte
podmínky pro větrání
Vysoká teplota prostředí Po snížení teploty dojde
automaticky k
původnímu nastavení
prac.Přesáhnutí nastaveného
cyklu
Vyměňte potenciometr

2 Vadný regulační knoflík Poškozený potenciometr Vyměňte
3 Ventilátor motoru
nefunguje nebo se točí
příliš pomalu
Vadný hlavní spínač Vyměňte spínač
Vadný ventilátor Vyměňte ventilátor
Vadná kontrolka Zkontrolujte obvod
4 vŽádné napětí
otevřeném obvodu
Přehřátí Viz bod 1
Vadný hlavní spínač Vyměňte spínač
5 abel držáku elektrody
je příliš horký; póly
terminálů jsou horké
apacita držáku elektrody je
příliš malá
Nahraďte držákem s
vyšší kapacitou
Příliš tenký kabel Nahraďte silnějším
Objímka je příliš volná Odstraňte oxidaci a
utáhněte
6 Bez napájení Nedostatečná kapacita napětí Zvyšte kapacitu napětí
Svařovací proces ontaktujte dodavatele
7 Jiný problém ontaktujte dodavatele
Zařízení je vybaveno ochrannou pojistkou proti příliš častému zapínání a vypínání v rychlém sledu.
Pokud k něčemu takovému dojde, zařízení se po dobu příštích několika minut nespustí (kontrolka
napájení nesvítí, ventilátor se netočí nebo není měřitelné žádné napětí). Uveďte hlavní spínač zařízení
do polohy vypnuto (OFF) a několik minut vyčkejte. Poté zařízení opět spusťte.

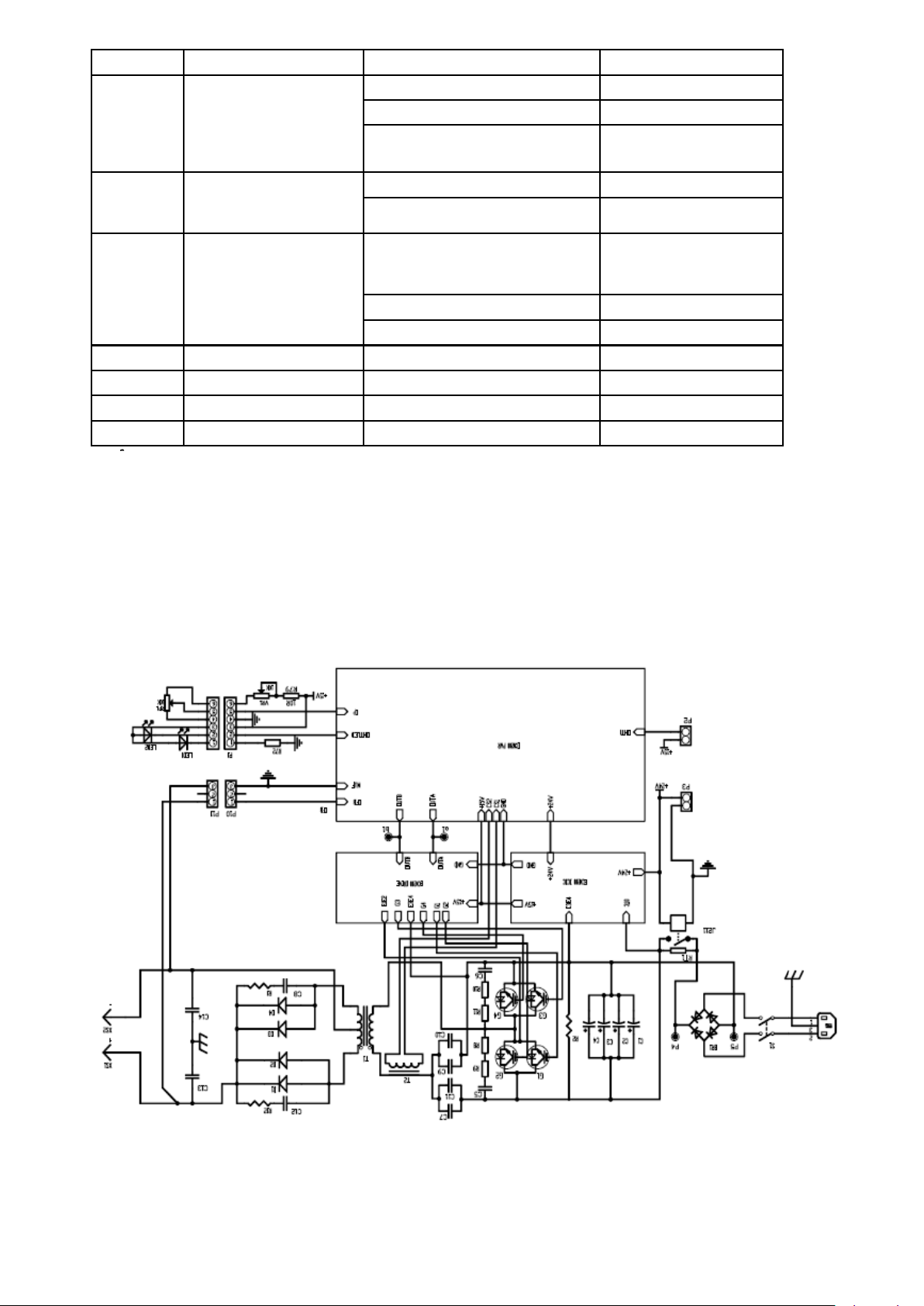

Schéma propojení

Přeprava a skladování
Toto zařízení slouží pro provoz ve vnitřních prostorech a při přepravě nebo skladování nesmí být
vystaveno dešti nebo sněhu. Během nakládky a vykládky zařízení dbejte na upozornění a pokyny
uvedená na obalu tohoto zařízení a řiďte se jimi. Skladovací prostory určené pro toto zařízení musí
být udržovány v čistotě a při dobré cirkulaci vzduchu, bez korozivních plynů nebo prachu. Udržujte
teplotu mezi -25℃ až 55℃ a relativní vlhkost nižší než 90%.
* Pokud je zařízení rozebráno a bude takto dále uskladněno, je nutné jej opětovně zabalit dle
původních požadavků. Před uskladněním nezapomeňte zařízení očistit a utěsnit pomocí plastových
obalových materiálů.
* Je vhodné, když si uživatelé tohoto zařízení ponechají původní obalové materiály, jako jsou
kartony a tlumiče nárazu, a v případě delší přepravy jej mohou opětovně použít. Pro dálkovou
přepravu umístětě zařízení do dřevěného obalu a vyznačte na tento obal symboly “Neklopit” a
“Déšť”.

Podle zák. č. 90/2016 Sb., § 12, ve znění změn vydaných ve sbírce zákonů.
ZAŘÍZENÍ (VÝROBEK) NÁZEV: INVENTOR SVAŘOVACÍ 160A
MODEL, č. DODÁVKY, SERIOVÉ č., TYP: XT103160
PROVEDENÍ (JINÁ SPECIFIKACE): ECN-160EC
EVIDENČNÍ - VÝROBNÍ ČÍSLO:
VÝROBCE
NÁZEV: XTline s.r.o.
ADRESA: Průmyslová 2054, 59401 Velké Meziříčí
IČ: 26246937
DIČ CZ: 26246937
prohlašuje ţe toto prohlášení vydal na vlastní odpovědnost a níţe uvedené zařízení splňuje všechna příslušná ustanovení předmětných předpisů Evropského
společenství:
EU 2014/35/EU - NV č. 118/2016 Sb., o harmonizaci právních předpisů členských států týkajících se dodávání elektrických zařízení určených
pro používání v určitých mezích napětí na trh
EU 2014/30/EU - NV č. 117/2016 Sb., o harmonizaci právních předpisů členských států týkajících se elektromagnetické kompatibility
EU 2015/863/EU - NV č. 481/2012 Sb., kterou se mění příloha II směrnice Evropského parlamentu a Rady EU 2011/65/EU , RoHS o omezení
používání některých nebezpečných látek v elektrických a elektronických zařízení a příslušným předpisům a normám, které z nařízení (směrnic)
vyplývají.
POPIS ELEKTRICKÉHO ZAŘÍZENÍ FUNKCE ELEKTRICKÉHO ZAŘÍZENÍ
KONSTRUKCE A ELEKTRONIKA. ZAŘÍZENÍ SLOUŽÍ JAKO SVAŘOVACÍ INVERTOR.
Seznam pouţitých technických předpisů a harmonizovaných norem.
Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Evropské unie:
ČSN EN 60974-10 ed. 3; Zařízení pro obloukové svařování - Část 10: Požadavky na elektromagnetickou kompatibilitu (EMC); vydaná: 2015-02-01
ČSN EN 60974-1 ed. 4; Zařízení pro obloukové svařování - Část 1: Zdroje svařovacího proudu; vydaná: 2013-04-01
ČSN EN IEC 60974-1 ed. 5; Zařízení pro obloukové svařování - Část 1: Zdroje svařovacího proudu; vydaná: 2019-03-01
ČSN EN 62321-1; Stanovení některých látek v elektrotechnických výrobcích - Část 1: Úvod a přehled; vydaná: 2014-01-01
ČSN EN 50581; Technická dokumentace k posuzování elektrických a elektrotechnických výrobků z hlediska omezování nebezpečných látek; vydaná: 2013-06-01
ČSN EN 60204-1 ed. 2; Bezpečnost strojních zařízení - Elektrická zařízení strojů - Část 1: Všeobecné požadavky; vydaná: 2007-06-01
ČSN EN 60204-1 ed. 3; Bezpečnost strojních zařízení - Elektrická zařízení strojů - Část 1: Obecné požadavky; vydaná: 2019-02-01
Zvolený postup posuzování shody
Posouzení shody za stanovených podmínek podle zákona č. 90/2016 Sb., ve znění změn, § 12 odst. 1
Jméno, adresu a identifikační číslo notifikované osoby, která provedla ES přezkoušení typu a číslo certifikátu ES přezkoušení typu.
Na uvedené zařízení se nevztahuje povinné přezkoušení typu autorizovanou zkušebnou.
Údaje o totožnosti osoby oprávněné vypracovat prohlášení jménem výrobce nebo jeho oprávněného zástupce a její podpis.
místo: Velké Meziříčí Jméno: Funkce: Podpis:
datum: 2021-01-29 jednatel
Michal Duben

SK
NÁVOD K POUŽITIE
XT103160
INVERTOR
ZVÁRACIE
Model:
Napätie:
Príkon:
Rozsah zváracieho prúdu:
Max. prúd:
Pracovný cyklus pri 40°C:
ECN-160EC
230V / 50Hz
5300W
10– 160 A
160A
71 A – 100%
92 A – 60 %
160 A – 20 %
Priemer elektród:
Typ ochrany:
Izolačná trieda:
Hmotnosť:
1,6 mm – 4,0mm
IP21
S
4 kg

BEZPEČNOSŤ OSÔB
a) Pri používaní elektrického náradia buďte pozorní, venujte pozornosť tomu, čo práve robíte,
sústreďte sa a triezvo uvažujte. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod
vplyvom drog, alkoholu alebo liekov. Chvíľková nepozornosť pri používaní elektrického náradia
môže viesť k vážnemu poraneniu osôb.
b) Používajte ochranné pomôcky. Vždy používajte ochranu očí. Ochranné pomôcky ako napr.
Respirátor, bezpečnostná obuv s protišmykovou úpravou, tvrdá pokrývka hlavy alebo ochrana
sluchu, používané v súlade s podmien-kami práce, znižujú nebezpečenstvo poranenia osôb.
c) Vyvarujte sa neúmyselného spustenia. Uistite sa, či je spínač pri zapájaní vidlice do zásuvky vypnutý.
Prenášanie náradia s prstom na vypínači alebo zapájanie vidlice náradia so zapnutým spínačom môže byť príčinou
nehôd.
d) Pred zapnutím náradia odstráňte všetky nastavovacie nástroje alebo kľúče. Nastavovacie nástroj alebo kľúč,
ktorý ponecháte pripevnený k otáčajúcej sa časti elektrického náradia, môže byť príčinou poranenia osôb.
ELEKTRICKÁ BEZPEČNOSŤ
Vidlica pohyblivého prívodu elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy
akýmkoľvek spôsobom neupravujte vidlicu. S náradím, ktoré má ochranné spojenie so zemou,
nikdy nepoužívajte žiadne zásuvkové adaptéry. Vidlice, ktoré nie sú znehodnotené úpravami, a
zodpovedajúce zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom.
b) Vyvarujte sa dotyku tela s uzemnenými predmetmi, ako napr. potrubie, telesá ústredného kúrenia, sporáky
a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo spojené so zemou.
c) Nevystavujte elektrické náradie dažďu, vlhku alebo mokru. Ak vnikne do elektrického náradia voda,
zvyšuje sa nebezpečenstvo úrazu elektrickým prúdom.
d) Nepoužívajte pohyblivý prívod na iné účely. Nikdy nenoste a neťahajte elektrické náradie za prívod ani
nevytrhávajte vidlicu zo zásuvky ťahom za prívod. Chráňte prívod pred horúčavou, mastnotou. ostrými hranami a
pohyblivými časťami. Poškodené alebo zamotané prívody zvyšujú nebezpečenstvo úrazu elektrickým prúdom.
e) Ak je elektrické náradie používané vonku, používajte predlžovací prívod vhodný pre vonkajšie použitie.
Používanie predlžovacieho prívodu pre vonkajšie použitie obmedzuje nebezpeční úrazu elektrickým prúdom.
1 pás
2 kryt
3 vypínač
4 kryt
5 potenciometer - vypínač
6 kontrolky
7 rýchlospojka
8 hlavný transformátor
9 dióda
10 chladič 1
11 chladič 2
12 chladič 3
13 usmerňovač
14 IGBT
15 Elektrolytický kapacitator
16 plošný spoj
17 ventilátor
18 kryt ventilátora
19 zadný panel
20 plastový predný panel

c) Odpájajte náradie vytiahnutím vidlice zo sieťovej zásuvky pred akýmkoľvek nastavovaním, výmenou
príslušenstva alebo pred uložením nepoužívaného elektrického náradia. Tieto preventívne bezpečnostné
opatrenia obmedzujú nebezpečenstvo náhodného spustenia elektrického náradia.
d) Nepoužívané elektrické náradie ukladajte mimo dosahu detí a nedovoľte osobám, ktoré neboli
oboznámené s elektrickým náradím alebo s týmito pokynmi, aby náradie používali. Elektrické náradie je v
rukách neskúsených užívateľov nebezpečné.
e) Udržujte elektrické náradie. Čistite otvory pre nasávanie vzduchu od prachu a nečistôt. Ak je náradie
poškodené, pred ďalším použitím opraviť. Veľa nehôd je spôsobených nesprávnou údržbou náradia.
f) Rezacie nástroje udržiavajte ostré a čisté. Správne udržiavané a naostrené rezacie nástroje s menšou
pravdepodobnosťou zachytia za materiál alebo sa zablokujú a práca s nimi sa ľahšie kontroluje.
g) Elektrické náradie, príslušenstvo, pracovné nástroje atď. používajte v súlade s týmito pokynmi a takým
spôsobom, aký bol predpísaný pre konkrétne elektrické náradie, a to s ohľadom na dané podmienky práce a druh
vykonávanej práce. Používanie elektrického náradia na vykonávanie iných činností, než pre aké bolo určené,
môže viesť k nebezpečným situáciám.
SERVIS A ZODPOVEDNOSŤ ZA CHYBY
Dňa 1.1.2014 nadobudol účinnosť zákon c. 89/2012 Sb. Firma Xt line s.r.o. v súlade s týmto
zákonom poskytuje na Vami zakúpený výrobok zodpovednosť za chyby po dobu 24
mesiacov (u právnických osôb 12 mesiacov). Reklamácie budú posúdené naším
reklamačným oddelením (pozri nižšie) a uznané bezplatne opraví servis firmy XT line s.r.o.
Miestom pre uplatnenie reklamácie je predajca, u ktorého bol tovar zakúpený. Reklamácia, vrátane odstránenia
vady, musí byť vybavená bez zbytočného odkladu, najneskôr do 30 dní odo dňa uplatnenia reklamácie, pokiaľ
sa predávajúci s kupujúcim nedohodnú na dlhšej lehote. Kupujúci môže uplatniť reklamáciu osobne alebo
zaslaním tovaru na reklamáciu prepravnou službou na vlastné náklady, v bezpečnom balení.
Zásielka musí obsahovať reklamovaný výrobok, predajné dokumenty podrobný popis závady a kontaktné údaje
(spiatočná adresa, telefón). Chyby, ktoré možno odstrániť, budú opravené v zákonnej lehote 30 dní (dobu môžu
po vzájomnej dohode predĺžiť). Po prejavenie skryté chyby materiálu do 6 mesiacov od dátumu predaja, ktorá sa
nedá odstrániť, bude výrobok vymenený za nový (vady, ktoré existovali pri prevzatí tovaru, nie vzniknuté
nesprávnym používaním alebo opotrebovaním). Na neodstrániteľné vady a vady, ktoré si je kupujúci schopný
opraviť sám môžu po vzájomnej dohode uplatniť primeranú zľavu z kúpnej ceny. Nárok na reklamáciu zaniká,
ak:
- výrobok nebol používaný a udržiavaný podľa návodu na obsluhu
- výrobok bol používaný v iných podmienkach alebo na iné účely, než na ktoré sú určené alebo používaním
nevhodných alebo nekvalitných mazív a pod.
- škody vznikli pôsobením vonkajších mechanických, teplotných či chemických vplyvov
- chyby boli spôsobené nevhodným skladovaním či manipuláciou s výrobkom
- výrobok bol použitý nad rámec prípustného zaťaženia.
ZÁRUKA SA NEVZŤAHUJE NA PRÍSLUŠENSTVO
POUŽÍVANIE A STAROSTLIVOSŤ O ELEKTRICKÉ NÁRADIE
a) Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre
vykonávanú prácu. Správne elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu,
na ktoré bolo skonštruované.
b) Nepoužívajte elektrické náradie, ktoré sa nedá zapnúť a vypnúť spínačom.
Akékoľvek elektrické náradie, ktoré nemožno ovládať spínačom, je nebezpečné a musí byť
opravené.
e) Pracujte len tam, kam bezpečne dosiahnete. Vždy udržujte stabilný postoj a rovnováhu. Budete tak lepšie
ovládať elektrické náradie v nepredvídaných situáciách.
f) Obliekajte sa vhodným spôsobom. Nepoužívajte voľné odevy ani šperky. Dbajte, aby vaše vlasy, odev a
rukavice boli dostatočne ďaleko od pohybujúcich sa častí. Voľné odevy, šperky a dlhé vlasy môžu byť zachy-ceny
pohyblivými časťami.
g) Ak sú k dispozícii prostriedky pre pripojenie zariadení na odsávanie a zber prachu, zaistite, aby takéto
zariadenia boli pripojené a správne používané. Použitie týchto zariadení môže obmedziť nebezpečenstvá spôsobené
vznikajúcim prachom

ECN zváračka využíva importované IGBT a rýchlo-obnovovaciu diódy ako hlavný
elektrické komponenty, ktoré sú doplnené špeciálne vyvinutými plošnými spojmi.
Zariadenie je vybavené rovnomernú reguláciou zváracieho prúdu pre zabezpečenie dobrej
prispôsobivosti vlastností
PRÍPRAVA PRÁCE A SPUSTENIE
elektrického oblúka v rôznych situáciách. Perfektná dynamická ochrana navyše zaisťuje bezpečnosť a
spoľahlivosť pri obsluhe. Zariadenie je ideálny pre použitie s nízkouhlíkovú oceľou, nerezovou oceľou,
oceľovými zliatinami pod.
ECN sa vyznačuje:
o40% dlhším pracovným cyklom
oNízkonákladovým prevádzkou, prenosnosťou, skladnosťou, veľkým
výkonom. Výbornými vlastnosťami el.oblouku a riešením kvapkového
prenosu. Ochranou proti prehrievaniu, nízkemu napätia, nadprúdu.
oDigitálnym displayom (iba pri zariadeniach s plastovým šasi).
oĽahkou prenosnosťou vďaka plastové rukoväte.
oPohodlným rychlopřipojením pre rýchlu, bezpečnú a stabilnú prácu.
Pri práci so zariadením používajte ochrannú zváračskú kuklu a pracovné postupsledujte vždy iba
priezorom v tejto kukle.
Nedotýkajte sa ktoroukoľvek časťou tela kladného a záporného pólu terminálu zariadení
súčasne bez použitia nevodivých ochranných pomôcok.
varovanie
*ECN Invertorová DC zváračka je druh elektrického zariadenia, pri ktorého prevádzke dochádza k
opotrebovaniu jeho komponentov. Pri výmene alebo úprave týchto komponentov nevynakladejte prílišnú silu,
aby nedošlo k poškodeniu zariadenia.
*Pred každým spustením vždy skontrolujte správnosť a spoľahlivosť zapojenia. Vždy sa uistite, že zemniaci
mechanizmus zdroja el. napätie funguje správne.
*Počas práce so zariadením dochádza k tvorbe zdraviu nebezpečných výparov a výparov. Používajte zariadenie
v dobre vetranom prostredí.
*Zváračku môžu servisovať a opravovať iba preškolení profesionáli.
*Zariadenie produkuje silné elektromagnetické a rádiové frekvencie. Je preto vhodné, aby s týmto zariadením
nemanipulovali a v jeho blízkosti sa nezdržiavali osoby s implantovaným kardiostimulátorom, lebo by zariadenie
mohlo narušiť jeho správnu funkciu.
*Prosím, majte na pamäti a nepreťažujte stanovený pracovný cyklus.
Bezpečnostné opatrenia pre spustenie a prostredie
*V niektorých prostrediach, v ktorých hrozí pád predmetov z výšky, je potrebné dbať na vhodné bezpečnostné
opatrenia.
*V určitých prostrediach, ako napríklad na staveniskách, nesmie hodnoty prachových 4 častíc, kyselín,
korozívnych plynov a ďalších látok obsiahnutých vo vzduchu, presiahnuť štandardné hodnoty, okrem tých, ktoré
sú produkované ako následok samotného zváracieho procesu.
*So zariadením manipulujte na voľnom priestranstve bez prístupu priameho slnečného žiarenia, dažďa, vlhkosti
a udržujte ho v teplotnom rozmedzí medzi -10 ° C do + 40 ° C.
*Pre zaistenie správneho odvetrávania zariadenie treba aspoň 50cm vzdialenosti vo všetkých smeroch od
ostatných objektov.
*Vo vnútri zariadenia sa nesmie nachádzať žiadne kovové nečistoty.
*V niektorých prostrediach môže dochádzať k silným vibráciám.
*Dbajte na to, aby nedochádzalo k žiadnym zásahom v okolí zvárané oblasti.
*Uistite sa, že kapacita zdroja el. napätia je dostatočná pre zabezpečenie správneho chodu zváračky. Dbajte aj na
použitie vstupného ochranného zariadenia, ako je napr. Prúdový chránič.
*Snažte sa predchádzať pádom zariadenia, ku ktorým môže dôjsť, ak je zariadenie položené na ploche so
sklonom vyšším ako 10 °.

kontrola bezpečnosti
Pred každým pripojením zariadenia ku zdroju el. napätie je nutné, aby obsluha tohto zariadenia
skontrolovala správnu funkciu nasledujúcich bodov:
*Správne uzemnenie zdroja el. napätia.
*Póly terminálov sú správne pripojené a nehrozí elektrický skrat.
*Všetky elektrické káble sú v perfektnom stave bez akýchkoľvek defektov. Zváračka musí byť pravidelne
kontrolovaná preškoleným profesionálom (aspoň raz za 6 mesiacov). Kontrola sa týka nasledujúcich:
*Kontrola dotiahnutie elektronických komponentov a odstránenie prachu.
*Kontrola správnej funkcie paneli namontovaného na zariadení.
*Kontrola poškodenia prívodných káblov. V prípade poškodenia nutná výmena.
Pred vykonávaním údržby zariadení ho vždy najskôr odpojte od zdroja el. napätia.Pre
informácie o nakladaní so zariadením, opravou a servisom kontaktujte výrobcu alebo
dodávateľa.
prostredie
*Pracovná teplota: -10 ℃ ~ 40 ℃.
*Preprava a skladovanie: -25 ℃ ~ 55 ℃.
*Relatívna vlhkosť vzduchu: 40 ℃ ≤ 50%; 20 ℃ ≤ 90%.
*Hodnoty prachových častíc, kyselín, korozívnych plynov a ďalších látok
obsiahnutých v okolitom vzduchu, nesmie presiahnuť štandardné hodnoty, okrem
tých, ktoré sú produkované ako následok samotného zváracieho procesu.
*Použitie pri nadmorskej výške nižšej ako 1km.
*Zaistite správne odvetrávanie zariadenia vo vzdialenosti aspoň 50cm vo všetkých
smeroch od zariadení.
*Použitie v prostredí s rýchlosťou vetra aspoň 1m / s.
vstupné napätie
*Krivka zdroja el. napätia musia vykazovať tvar funkcie sínus a kolísanie frekvencie
musia byť v tolerancii + -1% vo svojej triede.
*Kolísanie vstupného napätia musí činiť menej ako + -10% nastavenej hodnoty.
Poznámka: Toto je invertorová technológie. Hlavný princíp je nasledujúci:
Usmerňovač - Filter - IGBT - Transformátor - usmerňovač - Sýtič
konštrukcia zariadenia
ECN Invertorová DC Manuálna (MMA) zváračka využíva prenosnú konštrukciu šasi:
Horná časť predného panelu je vybavená regulovacím gombíkom, kontrolkou napájania (zelená) a
kontrolkou abnormálne funkcie (žltá). Terminály oboch pólov, kladného aj záporného, sú vybavené
rýchloupínacím konektorom. Zadný panel obsahuje hlavný spínač, ventilátor motora a prívodný elektrický
kábel. Vnútorná časť zariadenia zahŕňa dosku plošného spoja, elektronické komponenty, chladič, a pod.
normy
*EN 60974-1: Normy pre zváranie elektrickým oblúkom
*JB / T 7824: Technické vlastnosti usmerňovače pre invertorovej oblúk. zváranie
*GB 4208: Trieda ochrany (IP kód)

Tabuľka symbolov
Na vašom zariadení sa vždy objaví iba jeden zo symbolov.
On Hertz (cykly / s)
Off Frekvence
Nebezpečné napětí Záporný
Zvýšení / Snížení ladný
AC pomocný výkon Stejnosm. proud (DC)
Pojistka Ochranné zemnění
Intenzita proudu Linka
Napětí 1 fáze
3 fáze Prac. cyklus
SMAW GMAW
GTAW Vysoká teplota
Funkce posuvu drátu Svařovací hrot
Spuštění Zapojení
*Umiestnite zváračku na suché miesto bez prítomnosti prachu, korozívnych chemikálií, horľavých a
výbušných plynov.
*Nevystavujte zariadenie priamemu slnečnému žiareniu a dažďu. Udržujte okolitú teplotu v
rozmedzí -10 ℃ až 40 ℃.
*Zaistite správne odvetrávanie zariadenia vo vzdialenosti aspoň 50cm vo všetkých smeroch od
zariadení.
*Ak nie je zaistené dostatočné odvetrávanie vo vnútorných priestoroch, nainštalujte odsávacie
zariadenie

Pripojenie k zdroju el.napätia
Pripojte prívodný kábel zariadenia, ktorý sa nachádza na zadnom paneli k zdroju elektrického napätia, ktorý je
vybavený elektrickým ističom a uzemňovacia linkou (rozvodná sieť). Je výslovne zakázané prepojiť
uzemňovací kábel k rozvodnej sieti! V takom prípade je potrebné počítať s následkami, ktoré z tohto vyplývajú.
Polarita elektród (pozri obrázok vyššie)
Pripojte rýchloupínacie zástrčku k držiaku elektródy na kladnom póle a potom utiahnite v smere hodinových
ručičiek.
pripojenie obrobku
Pripojte rýchloupínacie zástrčku k zemniaci svorke na zápornom póle na prednom paneli nižšie. Potom
utiahnite. Pripojte zemniacu svorku k obrobku.
Je zakázané pripojiť obrobok ku zváračke pomocou železného vodiče alebo podobných vodičov zlej kvality.
Pokyny na obsluhu
Poznámka: Trieda ochrany je v tomto prípade IP21S. Hrotové alebo okrúhle prúty,
špeciálne kovové, musí byť menšie ako 12,5mm. Takéto nesmie byť vkladané do zváračky. Takisto netlačte
prílišnou silou.
1. Záporný pól 2. ladný pól 3. ontrolka napájení 4. Pás
5. Vysoká teplota 6. Regulační knoflík 7. Hlavní spínač 8. Přívodní kabel
9. Ventilátor
Poznámka: Ak je zváračka v nepretržitej pracovnej záťaži príliš dlho, rozsvieti sa kontrolka vysoké
teploty. Tá znamená, že vnútorná teplota zariadenie presiahla stanovenú hodnotu. Zariadenie ihneď
vypnite a nechajte ho po nevyhnutne nutnú dobu dostatočne vychladnúť.
*Používajte ochrannú zásteru a tvárovú masku (kuklu), aby ste predchádzali ožiarenie spôsobeným
elektrickým oblúkom.
*Dbajte tiež na to, aby ste zamedzili ožiarenia ďalších osôb, napríklad pomocou ochranných zásten.
*Musí byť zamedzené hromadenie horľavých a výbušných materiálov. Všetky konektory a spoje musia
byť riadne a spoľahlivo zaistené.

Postup
a) Pripojte zariadenie k zdroju el. napätia a spustite ho pomocou hlavného spínača. Digitálny
ampérmeter rozsvieti kontrolku.
b) Nastavte požadovanú hodnotu pre zváranie na potenciometra.
c) Uchopte držiak elektródy a umiestnite ho k zvárané hrane. Potom umiestnite elektródu na
obrobok. Teraz môžete začať zvárať.
výmena elektródy
Ak v elektróde zostávajú iba cca 2 - 3 cm materiálu smerom od držiaka, je potrebné elektródu vymeniť za
novú.
Poznámka: Pri zváraní dochádza k horeniu a povrch elektródy je preto extrémne horúci. Pri výmene
elektródy na ňu nesiahajte holými rukami. Hlava elektródy by mala byť ponechaná v kovovom obale. V
držiaku by nemala byť umiestnená krycia vrstva elektródy. Pri začatí el. oblúku elektródou jemne
škrabkajte či pohybujte, inak hrozí přitavení elektródy k obrobku.
odstránenie trosky
Po dokončení pracovného úkonu odstráňte trosku odlúpnutím či odškrábáním pomocou vhodného nástroja.
údržba
*Hlavný rozdiel medzi invertorovým a tradičným zváracím zariadením spočíva v tom, že
invertorové zváracie zariadenie má veľké množstvo pokročilých elektronických komponentov. Ide tiež o
technologicky vyspelejšie produkt. Preto takýto produkt vyžaduje tiež vysoký štandard z hľadiska
údržby.
*Je nevyhnutné vykonávať údržbu na dennej báze. Starostlivo kontrolujte zariadenie a v prípade
nutnosti ho správne opravujte. Ak nemáte pre údržbu či opravu zariadení dostatočnú kvalifikáciu či
skúsenosti, neváhajte kontaktovať výrobcu pre informácie, týkajúce sa údržby, opráv a servisu tejto
technológie.
Dodržujte nasledujúce body pre správnu údržbu zariadení:
a) Odstránenie prachu.
b) Odstraňujte pravidelne prach pomocou suchého a čistého stlačeného vzduchu (pomocou
kompresora). Súčasne pravidelne kontrolujte vnútorné elektrický obvod zariadenia a uistite sa, že sú všetky
káble pripojené správne a konektory sú riadne dotiahnuté. Pokiaľ objavíte uvoľnené alebo poškodené
spoje, očistite ich a následne späť riadne upevnite. Všeobecne platí, že ak sa zariadenie používa v
prostredí, v ktorom sa nehromadí väčšie množstvo prachu, čistenie postačí robiť jedenkrát za rok. V
prostrediach s vyššími koncentráciami prachu, dymu alebo inak znečisteného vzduchu je potrebné túto
činnosť vykonávať raz či dokonca dvakrát počas každej relácie.
c) Udržujte správne a pevné kontakty medzi káblami a zástrčkami.
d) Pravidelne kontrolujte kvalitu kontaktov káblov a zástrčiek aspoň jedenkrát za mesiac.
Z dôvodu výskytu vysokého napätia v hlavnom obvode zariadení vykonávajte bezpečnostné
merania. Týmto sa vyhnete možnému úrazu elektrickým prúdom. Nepokúšajte sa zariadenie
rozoberať. Tento proces zverte do rúk preškolených profesionálov. Pred vykonávaním čistenia
zariadení vždy odpojte od zdroja el. napätia. Pri čistení nemanipulujte s konektormi a
komponenty.
Základné riešenie problémov
č.popis možná príčina rešenie
1 ontrolka abnormální
funkce
Špatné odvětrávání vedoucí k
přehřívání
správnéNastavte
podmínky pro větrání
Vysoká teplota prostředí Po snížení teploty dojde
automaticky k
původnímu nastavení
prac.Přesáhnutí nastaveného
cyklu
Vyměňte potenciometr

2 Vadný regulační knoflík Poškozený potenciometr Vyměňte
3 Ventilátor motoru
nefunguje nebo se točí
příliš pomalu
Vadný hlavní spínač Vyměňte spínač
Vadný ventilátor Vyměňte ventilátor
Vadná kontrolka Zkontrolujte obvod
4 vŽádné napětí
otevřeném obvodu
Přehřátí Viz bod 1
Vadný hlavní spínač Vyměňte spínač
5 abel držáku elektrody
je příliš horký; póly
terminálů jsou horké
apacita držáku elektrody je
příliš malá
Nahraďte držákem s
vyšší kapacitou
Příliš tenký kabel Nahraďte silnějším
Objímka je příliš volná Odstraňte oxidaci a
utáhněte
6 Bez napájení Nedostatečná kapacita napětí Zvyšte kapacitu napětí
Svařovací proces ontaktujte dodavatele
7 Jiný problém ontaktujte dodavatele
Zariadenie je vybavené ochrannou poistkou proti príliš častému zapínanie a vypínanie v rýchlom slede. Ak
k niečomu takému dôjde, zariadenie sa po dobu najbližších niekoľkých minút nespustí (kontrolka napájania
nesvieti, ventilátor sa netočí alebo nie je merateľné žiadne napätie). Uveďte hlavný vypínač zariadenia do
polohy vypnuté (OFF) a niekoľko minút počkajte. Potom zariadenie opäť spustite.
schéma prepojenia
