Xtralis ADPRO Pro E-400H User manual

Passive Infrared Perimeter Intrusion Detector
ADPRO PRO E-400H — Addressable External Superior Long Range
Quick Installation Guide
Deutsch
Allgemein
Bei Nichtbeachtung der Installationshinweise in dieser Anleitung ist
die Haftung durch den Hersteller für Schäden oder Verletzungen
ausdrücklich ausgeschlossen:
• Nicht bestimmungsgemäßer Gebrauch
• Verwendung von nicht originalen Teilen/Ersatzteilen
• Unerlaubte Veränderung des Gerätes ohne schriftliche Zulassung
des Herstellers
• Verwendung von unzulässigem Zubehör
• Nichtbeachtung der wichtigen Informationen auf der Xtralis
Internetseite
Bestimmungsgemäßer Gebrauch
Der Melder wurde für die Bewegungserkennung durch Passiv-
Infrarottechnik (PIR) in Verbindung mit einer Präzisions-Spiegeloptik
für den Einsatz in Außenbereichen entwickelt. Das Gerät erkennt
die Temperaturdifferenz von bewegten Objekten bezogen auf
einen festgelegten Hintergrundbereich. Durch die intelligente
Signalverarbeitung und Signalanalyse werden die Alarmschwellen,
abhängig von den Umgebungsbedingungen, Temperaturschwankungen
und Störsignalen, automatisch nachgeführt. Der Melder hat einen
Erfassungsbereich von 200 m (656 ft) Länge und 5.1 m (17 ft) Breite.
Dieser Melder verfügt über eine Vorhangoptik und überwacht einen sehr
langen und schmalen Detektionsbereich.
!
Das Gerät darf nicht in Ex-Bereichen und Bereichen mit
potentiell explosiver Atmosphäre eingesetzt werden.
Für diesen Einsatzzweck sind spezielle eigensichere
Gerätetypen verfügbar (IS Produktvarianten).
Um eine optimale Funktion zu gewährleisten, sollte der
Erfassungsbereich durch einen natürlichen Hintergrund,
z.B. einer Wandäche abgeschlossen werden. Stellen
Sie sicher, dass sich keine beweglichen Objekte, wie
z.B. Äste, Sträucher, Zäune oder auch Wasserbehälter
innerhalb des Erfassungsbereiches benden.
Xtralis behält sich das Recht vor, die technischen Daten
und Ausstattungen seiner Produkte ohne vorherige
Ankündigung zu ändern.
Alle Rechte vorbehalten.
www.xtralis.com
UK and Europe [phone]
D-A-CH [phone]
The Americas [phone]
Middle East [phone]
Asia [phone]
Australia and New Zealand [phone]
The contents of this document are provided on an “as is” basis. No representation
or warranty (either express or implied) is made as to the completeness, accuracy
or reliability of the contents of this document. The manufacturer reserves the right
to change designs or specications without obligation and without further notice.
Except as otherwise provided, all warranties, express or implied, including without
limitation any implied warranties of merchantability and tness for a particular
purpose are expressly excluded.
Xtralis, the Xtralis logo, The Sooner You Know, VESDA-E, VESDA, ICAM, ECO,
OSID, HeiTel, ADPRO, IntrusionTrace, LoiterTrace, ClientTrace, SmokeTrace, XOa,
XOh, iTrace, iCommand, iRespond, iCommission, iPIR, and FMST are trademarks
and/or registered trademarks of Xtralis and/or its subsidiaries in the United States
and/or other countries. Other brand names mentioned herein are for identication
purposes only and may be trademarks of their respective holder(s). Your use of this
document does not constitute or create a licence or any other right to use the name
and/or trademark and/or label.
This document is subject to copyright owned by Xtralis. You agree not to copy,
communicate to the public, adapt, distribute, transfer, sell, modify or publish any
contents of this document without the express prior written consent of Xtralis.
English
General
The manufacturer disclaims liability for any damage or injuries as a
result of the following:
• Not using the device as is intended
• Installation of non-original spare parts
• Unauthorised modication without written approval by the
manufacturer
• Use of unauthorised equipment
• Ignoring important information on the Xtralis website
Intended Use
The device is designed for outdoor movement detection using
passive-infrared technology (PIR) and high-precision mirror optics.
The device senses temperature differences between moving objects
and a stationary background. The detector adapts the threshold level
depending on external inuences such as environmental effects,
temperature changes and rejects interference signals by means of
microprocessor-controlled signal processing and signal-shape analysis.
The detector covers a length of 200 m (656 ft) and a width of 5.1 m (17
ft). This detector has a curtain mirror optics and monitors a superior long
range.
!
The device must not be used in potentially explosive
areas, or areas where work with hazardous substances
is being carried out. Intrinsically safe models are
available (IS family of products).
For an optimal function of the detector limit the detection
range to a natural or articial background (e.g. a wall).
Ensure that no moving objects (e.g. branches, bushes,
fences) or body of water are within the detection zone.
!
Product specications and design are subject to change
without prior notice.
All rights reserved.
Español
Generalidades
El fabricante no asumirá responsabilidad alguna por los daños o
lesiones que puedan derivarse de cualquiera de los siguientes
incumplimientos:
• Uso del dispositivo para cualquier n no previsto
• Instalación de recambios no originales
• Modicación no autorizada sin la aprobación previa y por escrito del
fabricante
• Uso de equipos no autorizados
• Haciendo caso omiso de la información importante en la página web
Xtralis
Uso previsto
Este dispositivo está diseñado para detectar movimientos en exteriores
empleando la tecnología de infrarrojos pasiva (PIR) y componentes
ópticos reectantes de alta precisión. El dispositivo detecta las
diferencias de temperatura entre los objetos en movimiento y un
fondo jo. El detector adapta su umbral de activación a los factores
de inuencia externos, como efectos ambientales y cambios de
temperatura, y descarta interferencias mediante el procesamiento de
las señales por microprocesador y el análisis de señales-contorno. El
detector cubre una distancia en longitud de 200 m (656 pies) y una
apertura máxima de 5,1 m (17 pies). Este detector cuenta con óptica de
espejo de alta precisión, en cortina y supervisa un rango muy superior.
!
El dispositivo no debe utilizarse en atmósferas
potencialmente explosivas ni en lugares donde se
manipulen sustancias peligrosas. Disponemos de
modelos intrínsecamente seguros (familia de productos
IS).
Para un funcionamiento óptimo del detector, limitar
la distancia máxima de detección a un fondo natural
o articial (por ejemplo, un muro). Asegúrese de que
no penetren masas de agua ni objetos en movimiento
(ramas, arbustos, vallas, etc.) en la zona de detección.
Cualquier especicacion o modicacion de diseño del
producto podra ser efctuado sin noticacion previa.
Derechos reservados.
Français
Généralités
Le fabricant décline toute responsabilité pour les dégâts matériels et
blessures corporelles résultant de:
• l’utilisation de l’appareil à un autre but que l’usage prévu
• le montage de pièces de rechange non originales
• toute modication non autorisée sans l’accord écrit du fabricant
• l’emploi de matériel non autorisé
• Ignorer les informations importantes sur le site web Xtralis
Application prévue
Reposant sur la technologie infrarouge passive (PIR) et une optique
à miroir haute précision, l’appareil est conçu pour la détection
de mouvements à l’extérieur. L’appareil détecte les variations de
température entre les objets en mouvement et un arrière-plan
stationnaire. Il adapte le niveau seuil en fonction de facteurs externes
tels que les effets de l’environnement ou les variations thermiques
et rejette les perturbations du signal par un traitement du signal par
microprocesseur et une analyse de la forme du signal. Le détecteur
couvre une longueur de 200 m et une largeur de 5.1 m (17 ft). Ce
détecteur possède un miroir optique type rideau et a une longue portée
de surveillance.
!
L›appareil ne doit pas être utilisé dans les zones
potentiellement explosives ou dans des lieux où sont
manipulées des substances dangereuses. Des modèles
à sécurité intrinsèque sont disponibles (gamme IS de
produits).
Pour un fonctionnement optimal du détecteur, limitez la
portée de détection à un arrière-plan naturel ou articiel
(par exemple un mur). Veillez à ce qu›aucun objet
mobile (branches, buissons, clôtures, etc.) ni de corps
aquatiques ne se trouvent dans la zone de détection.
!
La conception et les spécications du produit sont
sujettes à modications sans préavis.
Tous droits réservés.
Informazioni generali
Il produttore declina ogni responsabilità per danni o lesioni provocati da:
• Impiego non conforme all›uso previsto del dispositivo
• Installazione di pezzi di ricambio non originali
• Modica non autorizzata senza approvazione scritta da parte del
produttore
• Utilizzo di apparecchi non autorizzati
• Ignorando le informazioni importanti sul sito Xtralis
Uso previsto
Il dispositivo è progettato per il rilevamento di movimenti esterni grazie
all›utilizzo della tecnologia a infrarossi passivi (PIR) e a un’ottica a
specchio di elevata precisione. Il dispositivo rileva le differenze di
temperatura tra gli oggetti in movimento e lo sfondo fermo. Il rilevatore
adatta il livello di soglia in base alle inuenze esterne, come effetti
ambientali, cambiamenti di temperatura e riuta i segnali di interferenza
mediante l’elaborazione dei segnali controllata dal microprocessore e
l›analisi della forma del segnale. Il rivelatore copre una lunghezza di 200
ed una larghezza di 5.1 m. Questo rivelatore è provvisto di specchio a
tenda e monitora una lunghezza estesa.
Italiano
!
Non utilizzare il dispositivo in aree a rischio di
esplosione o aree in cui vengono utilizzate sostanze
pericolose. Sono disponibili modelli con sicurezza
intrinseca (famiglia di prodotti IS).
Per un funzionamento ottimale del rilevatore, limitare il
raggio di rilevamento a uno sfondo naturale o articiale,
ad esempio una parete. Assicurarsi che nella zona di
rilevamento non siano presenti oggetti in movimento,
come rami, cespugli e recinti, o raccolte di acqua.
!
Le speciche del prodotto e il design sono soggetti a
modiche senza preavviso.
Tutti i diritti riservati.
Wichtige Information - Información Importante - Importanti
Informazioni - Important Information - Information Importante
Mitgeltende Dokumente, sowie aktualisierte technische Angaben
zum Produkt stehen auf der Xtralis Internetseite oder direkt über
die Verknüpfung des QR-Codes (QR-Code Reader erforderlich) zur
Verfügung.
Documentos aplicables, así como información técnica actualizada sobre
el producto, están disponibles en el sitio web Xtralis o directamente a
través del enlace del código QR (lector de códigos QR es necesario).
Documenti applicabili, nonché informazioni tecniche aggiornate sul
prodotto sono disponibili sul sito web Xtralis o direttamente tramite il link
del codice QR (lettore di codice QR necessario).
Applicable documents, as well as updated technical information on the
product, are available on the Xtralis website or directly via the link of the
QR code (QR code reader needed).
Documents applicables, ainsi que des informations techniques à jour sur
le produit, sont disponibles sur le site web Xtralis ou directement via le
lien du code QR (QR lecteur de code nécessaire).
www.xtralis.com/ADPRO_PRO_E_Detectors
Doc. 26851_04
Item Code: 952436

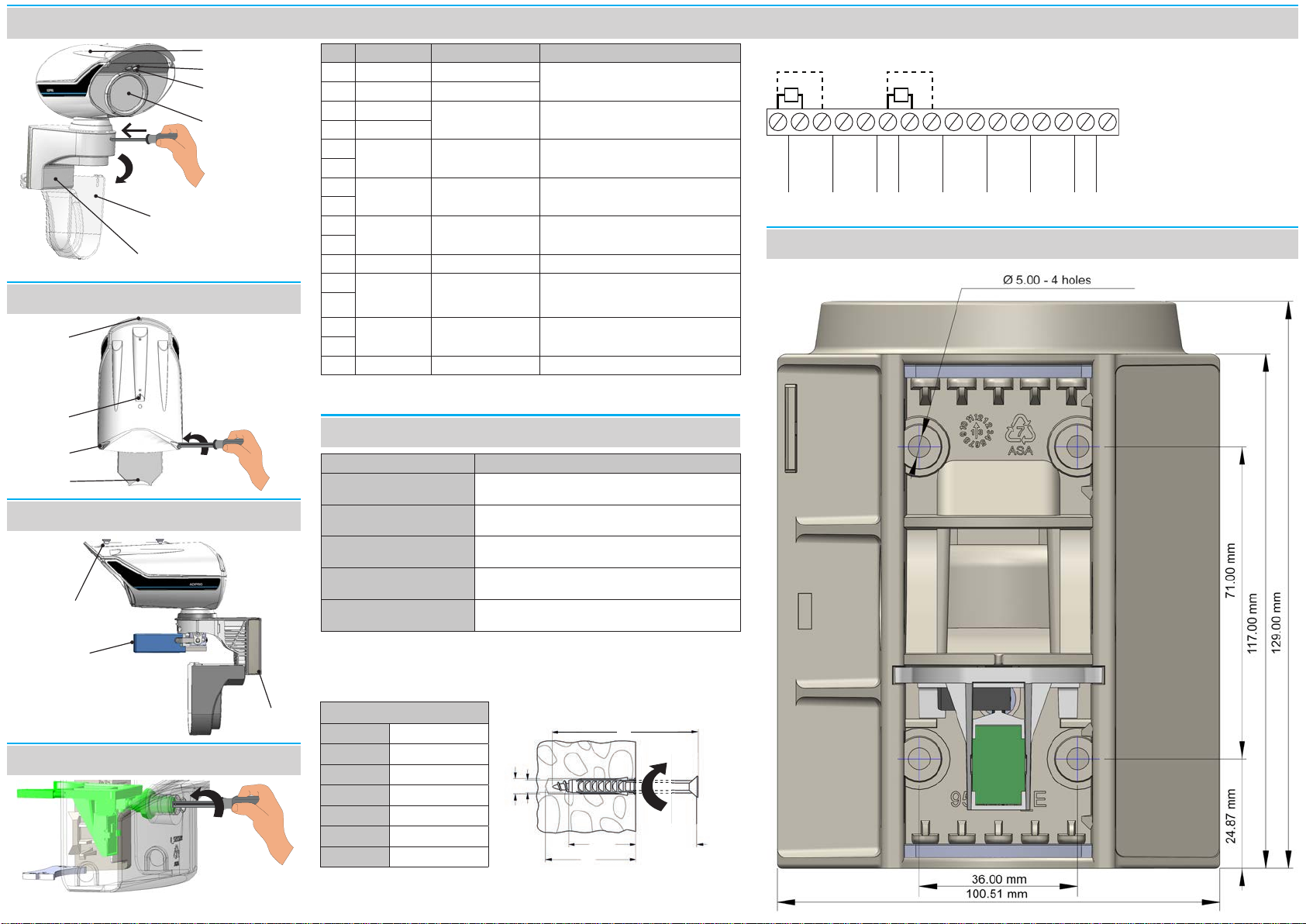

Use this template for drilling.
!
!

LS
ds d0
h1
LDdbracket guide
F
Opening of housing bracket
Filter (window)
360PROtectTM lens
Masking Detection lenses
Bracket cover
Housing cover
Removal from mounting surface tamper
contact adjustment screw
(refer to Fig. “Bracket Tamper Adjustment)
Terminal block and pin assignments
Drilling template
2 end (TE)
Out 3 (Fault)
1 end (AE)
Out 1 (Alarm)
Out 4
(old: OUT1)
BA
RS 485
Out 5
(old: OUT2)
GND Supply
V+ Supply
Out 2 (T
amper)
R R
End of Line
Cabling
End of Line
Cabling
Note: shipped detector is already pre-set to correct model.
Do not change.
Bracket Tamper Adjustment
Notch
Bead
Locking screws
Compliant seal
Opening of housing
Telescopic sight mounting
block (comes with alignment
telescope)
iCommission
Side covers
w/ breakout cuts
for hose clamps
Pin assignment and output event selection
Pin Label Description Function
1GND Supply Ground or AC Power supply
10.5 - 30 VDC, 24 VAC ±15% auto-sensing
2V+ Supply V+ or AC
3RS485 B High level interface
bus RS485 Data interface for commissioning and real time alarm management
4RS485 A
5OUT 5 Freely programmable
output 5 Default: Creep zone alarm
6
7OUT 4 Freely programmable
output 4 Default: Anti-masking alarm
8
9OUT 1 (Alarm) Freely programmable
output 1 Default: Alarms from main zone(s)
10
11 1 End (AE) End of Line for output 1 End of line cabling. Refer to pin assignment
12 OUT 3 (Fault) Freely programmable
output 3 Default: Fault: (low power, heating error, ash problems, wrong rotary switch setting, power
on sequence)
13
14 OUT 2
(Tamper) Freely programmable output 2 Default: Cover open/Alignment change/ Bracket open/Anti-masking
15
16 2 End (TE) End of Line for output 2 End of line cabling. Refer to pin assignment
Name and Document Number
Installation manual ADPRO PRO E-PIR Installation Manual, Doc. No. 27386
(English) and 26570 (German)
Setup Manual ADPRO PRO E PIR System Setup Manual, Doc. No. 26571
(English) and 27332 (German)
Design and Planning Manual ADPRO PRO E Design and Planning Manual, Doc. No 27387
(English) and 26570 (German)
Technology Manual ADPRO PRO E PIR Introduction to PIR Technology, Doc. No
27385 (English) and 26568 (German)
Firmware & Firmware update tool Setup Flashloader 2.0 (32 and 64 bit) or above
Firmware version 1.41 or above for PRO E-detectors
Tools
• Screw driver ≥140 mm
• Alignment Telescope
• iCommission
• PRO E-IFM-ST USB
Interface Module
• PRO E-IPM IP Module
Recommended xing
d08 mm
h150 mm
LD40 mm
dS4.5 - 5 mm
dbracket guide 47.5 mm
LS90 mm
F 2 Nm
Application of iCommission on swivel bracket
