XXL TOP D Series Service manual

TOPDSERIES
TOPDSERIES
ActiveSpeakersWithDX-16
AcousticProcessor
QuickReferenceManual

TOPDSERIES
Important Safety Instructions
1. Read, and keep this quick reference manual.
2. Follow all instructions, and heed all warnings.
3. Do not use this unit near water.
4. Clean only with dry cloth.
5. Do not block any ventilation openings. Install in accordance with manufacturer’s instructions.
6. Unplug this apparatus during lightning storms, or when unused for long periods of time.
7. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.
8. Protect the power cord from being walked on, or pinched particularly at plugs, convenience receptacles, and the point where they exit from the unit.
9. Only manufacturer specified attachments/accessories.
10. Do not defeat the safety purpose of the polarized or grounding-type plug.Apolarized plug has two blades with one wider than the other.Agrounding-
type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug doesn’t fit into
your a.c. mains outlet, consult an electrician for obsolete outlet replacement.
11. Use only with a cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the unit. When a cart is used, use caution when moving
the cart/apparatus combination to avoid injury from tip-over.
12. Refer all servicing to qualified service personnel only. Servicing is required when the apparatus has been damaged in any way, such as power supply
cord or plug is damaged, liquid has been spilled or objects have fallen into the unit, the unit has been exposed to rain or moisture, the unit does not operate
normally, or the unit has been dropped.
13.Exposureto extremelyhighnoiselevelsmaycausepermanenthearing loss.Individualsvaryconsiderablyinsusceptibilitytonoise-inducedhearingloss,
but nearly everyone will lose some hearing if exposed to sufficiently intense noise for a period of time. To ensure against potentially dangerous exposure to
high sound pressure levels, it is recommended that all persons exposed to equipment capable of producing high sound pressure levels use hearing protectors
while the equipment is in operation. Ear plugs or protectors in the ear canals or over the ears must be worn when operating the equipment in order to prevent
permanent hearing loss.
Instrucciones de Seguridad importantes
1. Lea y conserve el presente manual de instrucciones.
2. Siga todas las instrucciones, y preste atención a todas las advertencias
3. No use esta unidad cerca de fuentes de agua.
4. Limpie únicamente con un paño seco.
5. No bloquee ninguna boca de la ventilación. Instale conforme a las instrucciones del fabricante.
6. Desenchufe este aparato durante tormentas eléctricas, o cuando no se lo use por largos periodos de tiempo.
7. No instale cerca de ninguna fuente de calor tal como radiadores, Fuentes de calor, estufas, u otros aparatos (incluso los amplificadores)
8.Proteja el cable eléctricodemodoqueno se camine encimacuandoestáencendido,en particular losenchufes, receptores y elpuntode salida dela unidad.
9. Utilice solo conexiones y accesorios indicados por el fabricante.
10. No desmonte la seguridad del enchufe polarizado y realice la conexión de tierra. El enchufe polarizado tiene dos láminas una más ancha que la otra.
Para conectar a tierra, este tipo de enchufe tiene dos láminas y un tercer diente que se conecta en la conexión de tierra. La lámina ancha o el tercer diente se
proporciona para su seguridad. Si el enchufe proporcionado no cabe en su toma de corriente, consulte al electricista para cambiar el enchufe
11. Utilicesoloconun carro, unsoporte,untrípode, unapoyo,ounatabla indicadaporelfabricante, o endotación con launidad.Cuandose utiliza uncarro,
tener cuidado al mover el carro con el aparato para evitar averías o inclinaciones peligrosas.
12. Remítase solo a un servicio de asistencia con personal especializado. El servicio es necesario cuando el aparato se ha dañado de alguna manera, como
por ejemplo el cable de la alimentación o se cuando se estropea el enchufe, o se derrama líquido o los objetos han caído sobre la unidad, la unidad se ha
expuesto a la lluvia o a la humedad, la unidad no funciona normalmente, o se ha caído.
13.La exposiciónalos niveles deruidosextremadamente altospuedecausar pérdida deoídopermanente. Las personasqueson susceptiblesala exposición
al ruido intenso deben evitar exponerse al mismo por largos periodos de tiempo porque puede provocar la pérdida del oído. Para asegurar la exposición
potencialmente peligrosa a altos niveles de presión, se recomienda que todas las personas expuestas al equipo, capaz de producir altos niveles de presión,
utilicen protectores de oído mientras el equipo esté en funcionamiento. Los tapones o los protectores de oído, en los canales de los oídos o sobre los oídos,
se deben usar durante el funcionamiento del equipo para prevenir pérdida permanente del oído.
Importanti istruzioni di sicurezza
1. Leggete e conservate questo “quick reference manual” (Manuale rapido di riferimento).
2. Seguite tutte le istruzioni e rispettate tutte le avvertenze.
3. Non usate questa unità vicino l’acqua.
4. Pulite esclusivamente con un panno asciutto.
5. Non ostruite nessuna apertura di ventilazione. Installate in conformità con le istruzioni del costruttore.
6. Scollegate questo apparecchio durante temporali o quanto inutilizzato per un lungo periodo.
7. Non installate vicino a qualsiasi fonte di calore come radiatori, termosifoni, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
8. Proteggete il cavo di alimentazione dal calpestio o stiramento, in particolare ai capi, alle prese ed al punto in cui esce dall’unità.
9. Usate esclusivamente accessori/opzioni consigliati dal costruttore.
10. Non escludete lo spinotto polarizzato o per messa a terra. Uno spinotto polarizzato ha una lama più larga dell’altra. Uno spinotto con messa a terra ha
un terzo spinotto per la terra. La lama più larga e/o il terzo spinotto sono messi per la vostra sicurezza. Nel caso in cui la spina non si inserisca nella vostra
presa, fatela sostituire da un’elettricista
11. Usate solo con carrello, supporto, treppiedi, staffe o tavoli specificati dal costruttore o venduti con l’unità. Usando un carrello fate attenzione spostando
l’accoppiata carrello/apparecchio per evitare ferite da ribaltamento
12. Per l’assistenza fate riferimento solo a personale qualificato. L’assistenza è necessaria quando l’unità è stata danneggiata in qualsiasi modo, come danni
al cavo di alimentazione o alla spina, siano entrati liquidi o oggetti, l’unità è stata esposta a pioggia o umidità, l’unità non funziona normalmente o è caduta.
13.L’esposizione a livelli sonori estremamente elevati può provocare perdite di tempo permanenti. Nonostante la suscettibilità a perdite di udito indotte del
rumore vari notevolmente per ogni individuo, praticamente tutti perdono una parte di udito se esposti a rumori sufficientemente intensi per un periodo di
tempo. Per assicurarsi contro questa esposizione potenzialmente dannosa ad elevati livelli di pressione sonora, suggeriamo che tutte le persone esposte ad
apparecchi in grado di produrre elevate pressioni sonore usino protettori per l’udito quando gli apparecchi sono in funzione. Per prevenire perdite perma-
nenti dell’udito, devono essere utilizzati auricolari o protettori nei canali dell’orecchio quando si usano tali apparecchi

TOPDSERIES
Instructions de sécurité importantes
Instructions de sécurité importantes
1. Lisez et conservez ce manuel de référence rapide.
2. Suivez toutes les instructions, et tenez compte de tous les avertissements.
3. N’utilisez pas cette unité avec de l’eau à proximité.
4. Nettoyez-la uniquement avec un chiffon sec.
5. N’obstruez aucune ouverture de ventilation. Installez l’unité conformément aux instructions du fabricant.
6. Débranchez cet appareil durant les orages ou en cas de non utilisation prolongée.
7. Ne l’installez pas près de sources de chaleur comme des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) qui
dégagent de la chaleur.
8. Protégez le cordon d’alimentation pour que l’on ne marche pas dessus et qu’il ne soit pas pincé, en particulier au niveau des fiches, des prises de courant,
et à sa sortie de l’unité.
9. N’employez que des fixations/accessoires spécifiés par le fabricant.
10. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l’une plus large que l’autre. Une fiche de
terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche
fournie n’entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.
11. Utilisez-le uniquement avec un chariot, socle, trépied, support ou table spécifié par le fabricant ou vendu avec l’appareil. Si un chariot est utilisé, faites
attention à ne pas être blessé par un renversement lors du déplacement de l’ensemble chariot/appareil.
12. Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l’appareil a été endommagé d’une quelconque
façon, par exemple si le cordon ou la fiche d’alimentation est endommagé, si du liquide a été renversé sur l’appareil ou si des objets sont tombés dedans, si
l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement, ou s’il est tombé.
13. L’exposition à des niveaux de bruit extrêmement élevés peut entraîner une perte auditive permanente. Les individus sont très inégaux devant le risque
de perte auditive induite par le bruit, mais quasiment tout le monde perdra un certain degré d’audition en cas d’exposition à un bruit suffisamment intense
durant un certain temps. Pour se prémunir contre une exposition potentiellement dangereuse aux hauts niveaux de pression sonore, il est recommandé à
toute personne exposée à un équipement capable de produire des niveaux élevés de pression sonore d’utiliser des protections auditives pendant le fonction-
nement de l’équipement. Des bouchons d’oreille ou des protections du canal auditif ou supra-auriculaires doivent être portés lors du fonctionnement de
l’équipement afin d’éviter une perte auditive permanente.
Wichtige Sicherheitshinweise
1. Lesen Sie und bewahren Sie diese Kurzanleitung auf.
2. Befolgen Sie alleAnweisungen und beachten Sie alle Sicherheitshinweise.
3. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
4. Reinigen Sie es ausschließlich mit einem trockenen Tuch.
5.Achten Sie darauf, die Belüftungsöffnungen nicht zu blockieren. Beachten Sie die Herstellerhinweise zur Installation des Geräts.
6. Ziehen Sie den Netzstecker bei Herannahen eines Gewitters ab oder wenn das Gerät für lange Zeit nicht verwendet wird.
7. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z.B. Radiatoren, Heizungsschlitze, Öfen, oder anderen wärmeerzeugenden Apparaten
(einschließl. Verstärker) auf.
8.AchtenSiedarauf,dassniemandaufdasNetzkabeltritt.SchützenSiedasKabelvorQuetschungen,insbesondereinderNähedesGerätesteckersunddesNetzsteckers.
9. Verwenden Sie nur vom Hersteller spezifizierte Erweiterungen/Zubehöre.
10. Setzen Sie nicht die Funktion des polarisierten oder geerdeten Schutzleiteranschlusses außer Kraft. Ein polarisierter Steckverbinder hat zwei Leiter,
wobei ein Leiterstift breiter als der andere ist. Ein Stecker mit Erdung verfügt über einen dritten Schutzleiter. Der breitere oder der dritte Leiter dient zu
Ihrem Schutz. Falls der Stecker nicht in Ihren Wechselstrom-Netzsteckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Dose zu ersetzen.
11. Verwenden Sie denApparat nur mit vom Hersteller spezifizierten oder mitgelieferten Wägen, Ständern, Stativen, Halterungen oder Tischen. Wenn das
Gerät mit einem Rollwagen transportiert wird, gehen Sie vorsichtig mit dem Wagen und dem Gerät um, um Verletzungen durch Kippen zu vermeiden.
12. Überlassen Sie alle Servicearbeiten ausschließlich qualifiziertem Personal. Wartungen sind erforderlich, wenn der Apparat auf irgendeine Weise be-
schädigt wurde, das Stromkabel oder der Stecker beschädigt wurde, Flüssigkeit auf denApparat geschüttet wurde, oder Gegenstände auf das Gerät gefallen
sind, es Regen oder Feuchtigkeit ausgesetzt oder fallengelassen wurde, oder wenn das Gerät nicht ordnungsgemäß funktioniert.
13.Extrem hohen Lautstärkenpegel ausgesetzt zu sein kann zu permanenten Gehörverlust führen. Einzelpersonen sind unterschiedlich stark auf durch
Lautstärke hervorgerufenen Gehörverlust anfällig, aber fast alle verlieren das Gehör bis zu einem gewissen Grad, wenn sie eine zeitlang intensivem Lärm
ausgesetzt werden. Um sich gegen potentiell gefährlichen hohen Schalldruck zu schützen, wird empfohlen, dass Personen die Geräten, die hohen Schal-
ldruck erzeugen, ausgesetzt sind, Gehörschutz tragen, während das Gerät verwendet wird. Ohrenstöpsel oder Ohrenklappen müssen bei Inbetriebnahme
des Geräts getragen werden, um permanenten Gehörverlust vorzubeugen.

TOPDSERIES

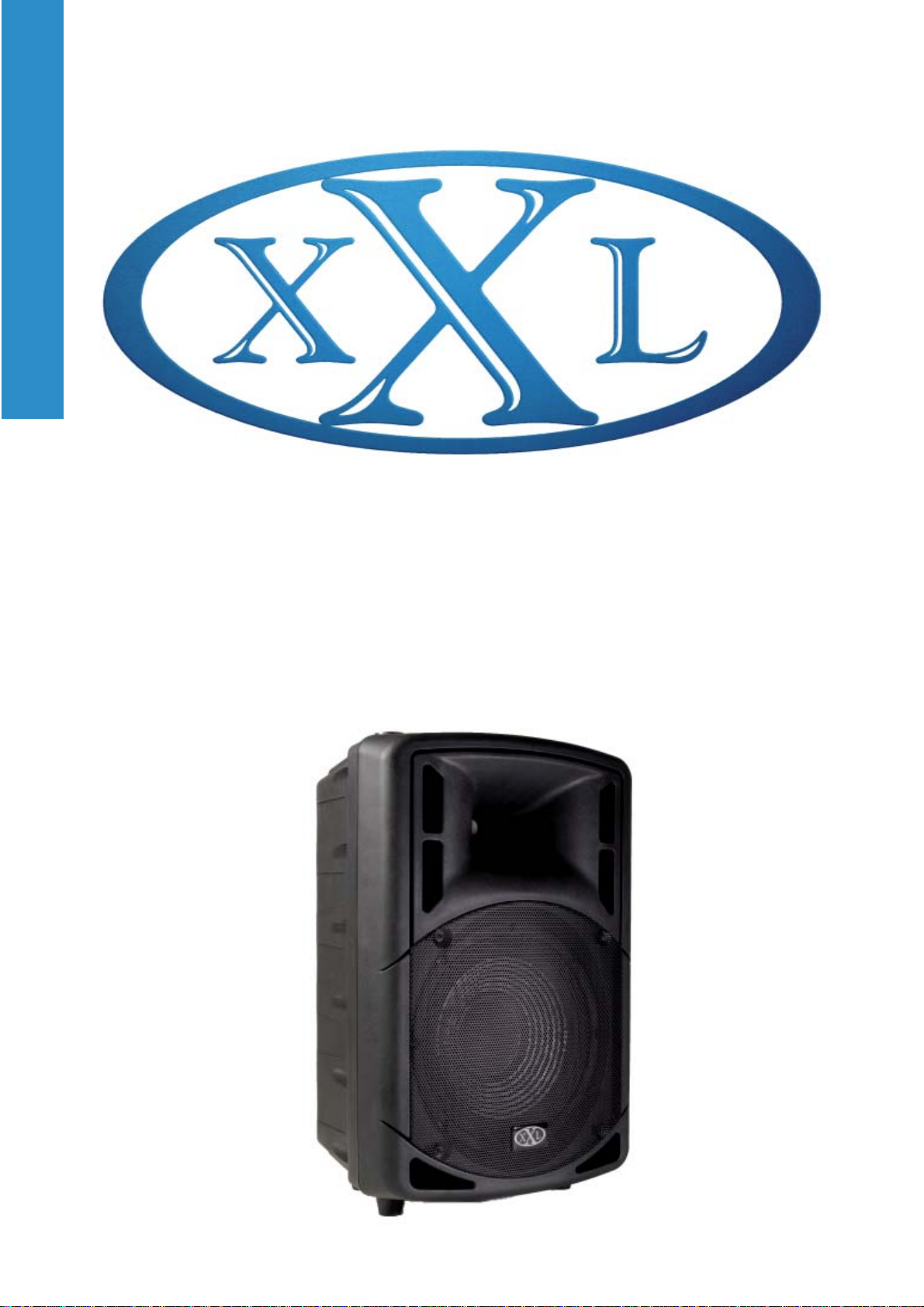

TOPD SERIES
Professional Powered Speaker
Quick Reference Manual
EN
XXL is proud to introduce TOP D Series, a compact but powerful active speaker line. Our goal was to create a compact
speaker with very good sonic performances, so we used reliable materials for the cabinets and good speakers …of course
the electronic section has been customised for chosen drivers!
Furthermore the versatile 15 presets DX16 modeling processor adds versatility to the unit, allowing a perfect interaction
with environment and musical genre.
The high SPL and the frequency response make this speaker a good solution for all the application where portability and
room have priority.
We’re sure TOPD Series will satisfy pub owners, rehearsal room musicians, small theatrical companies, and all these users
which are looking for very compact, reliable and powerful powered speaker.
ES
XXLtiene el orgullo de presentar el TOPD Series, un bafle activo compacto y potente. Nuestro objetivo era crear un bafle
compacto con prestaciones sonoras muy buenas, de consecuencia hemos usado materiales fiables para el mueble y buenos
altavoces… ¡Naturalmente la sección electrónica ha sido optimizada para los altavoces seleccionados!
Además, el versátil procesador de modeling DX16 de 15 preset, añade versatilidad a la unidad permitiendo una interacción
óptima con el medioambiente y el género musical.
La buena SPL(presión sonora) y la respuesta en frecuencia hacen de este bafle una buena solución para todos los usos entre
los cuales la portabilidad y las dimensiones tienen prioridad.
Estamos seguros que el TOP D Series responderá a las exigencias de propietarios de pub, músicos de salas de pruebas,
pequeñas compañías teatrales y todos los que buscan un bafle amplificado muy compacto, fiable y potente.
FR
XXL est fier de présenter la TOP D Series, une enceinte amplifiée compacte mais puissante. Notre but était de créer une
enceinte compacte ayant de très bonnes performances sonores, aussi avons-nous employé des matériaux fiables pour les
enceintes et de bons haut-parleurs …et bien entendu la section électronique a été adaptée aux haut-parleurs choisis !
En outre, les 15 préréglages variés du processeur de modélisation DX16 apportent de la polyvalence à l’unité, permettant
une parfaite interaction avec l’environnement et le genre musical.
Son haut niveau de pression acoustique (SPL) et sa réponse en fréquence font de cette enceinte une bonne solution pour
toutes les applications où portabilité et encombrement sont les maîtres-mots.
Nous sommes sûrs que la TOP D Series satisfera les propriétaires de pubs, les musiciens en salle de répétitions, les petites
compagnies théâtrales, et tous les utilisateurs qui recherchent une enceinte amplifiée très compacte, fiable et puissante.
DE
XXL freut sich, TOP D Series vorzustellen, eine kompakte aber powervolle aktive Lautsprecherbox. Unser Ziel war es,
eine Box mit geringen Abmessungen aber sehr gutem Sound zu bauen. Wir haben daher zuverlässige Materialien und gute
Lautsprecher verwendet… . Die Elektronik-Sektion wurde natürlich für die ausgesuchten Lautsprecher optimiert!
Durch den DX16-Modeling-Prozessor mit 15 Presets ist das Gerät sehr vielseitig und bietet ein optimales Zusammenspiel
zwischen der Umgebung und dem musikalischen Genre.
Der gute SPL(Schalldruck) und die Frequenzantwort machen diesen Lautsprecher zu einer optimalen Lösung fürAnwendun-
gen, bei denen der problemlose Transport und dieAbmessungen erstrangig sind.
Wir sind sicher, dass die TOP D Series denAnsprüchen von Pub-Eigentümern, Musikern im Probesaal, kleinen Theatergrup-
pen und allen, die einen sehr kompakten, powervollen und zuverlässigen Lautsprecher mit Verstärker suchen, gerecht wird.
IT
XXLè orgogliosa di presentare laTOPD Series, una linea di diffusori attivi compatta e potente. Il nostro scopo era di creare
un diffusore con prestazioni sonore molto buone, pertanto abbiamo usato materiali affidabili per il mobile ed altoparlanti di
alta qualità. Naturalmente la sezione elettronica è stata ottimizzata per gli altoparlanti scelti!
Inoltre l’esclusivo processore diAcoustic Modeling DX16 a 15 preset, aggiunge versatilità al diffusore, consentendo un’in-
terazione ottimale con l’ambiente ed il genere musicale.
La buona SPL (pressione sonora) e la risposta in frequenza particolarmente regolare rendono questa linea di diffusori una
buona soluzione per tutte la applicazioni nelle quali la portabilità e le dimensioni hanno la priorità.
Siamo sicuri che le TOPD Series soddisferanno le esigenze di proprietari di pub, musicisti di sale prove, piccole compagnie
teatrali e tutti coloro che cercano diffusori attivi molto compatti, affidabili e potenti.

TOPDSERIES
Rear Panel Panel trasero Face arrière Rückseite Pannello
Posteriore
15 position + FLAT
selector to achieve
the best results for
any application in
most environments
Selector de 15 posi-
ciones + FLAT para
obtener los mejores
resultados para cada
uso y en la mayoría
de los ambientes
Sélecteur à15 po-
sitions + NEUTRE
afin d’obtenir les
meilleurs résultats
pour toute applica-
tion dans la plupart
des environnements
Wahlrad mit 15 Stel-
len + FLAT für die
besten Ergebnisse bei
jeder Anwendungsar-
tund in den meisten
Ambienten
Selettore a 15 po-
sizioni + FLAT per
ottenere i migliori
risultati per ogni
utilizzazione e nella
maggior parte degli
ambienti
1
Input level knob Perilla de nivel de
entrada Bouton de niveau d’entrée Eingangspegel-Re- gler Manopola del livello d’ingresso 2
Input signal paral-
leled XLR output
socket
Toma XLR de sali-
da paralelada de la
señal de entrada
Prise de sortie XLR
renvoyant en paral-
lèle le signal entrant
Parallele XLR-Au-
sgangs-buchse des
Eingangssignals
Presa XLR di uscita
parallelata del se-
gnale d’ingresso
3
LIMIT LED is tur-
ned on when the li-
miting circuit is ON.
In this case lower
LEVEL knob
El led LIMIT se ilu-
mina cuando el cir-
cuito de limitación
está activado. En
ducho caso baje la
perilla LEVEL.
La DEL LIMIT s’al-
lume quand le circuit
limiteur est en ser-
vice. Dans ce cas,
baissez le bouton de
niveau LEVEL.
Die LIMIT LED-
Anzeige leuchtet auf,
wenn der Limiter auf
ON ist. Drehen Sie in
diesem Fall den LE-
VEL-Dreher zurück
Il led LIMIT si illu-
mina quando il cir-
cuito di limitazione
è attivo. In tal caso
abbassate la mano-
pola LEVEL
4
OPERATING LED
is lit when the po-
wer is ON.
El led OPERATING
está iluminado cuan-
do la alimentación
está activada (ON).
La DEL OPERA-
TING s’allume
quand l’unité est
sous tension.
Die OPERATING
LED leuchtet, wenn
das Gerät eingeschal-
tet ist (ON).
Il led OPERATING
è illuminato quando
l’alimentazione è
attivata (ON).
5
XLR input to con-
nect a line mono
balanced source
Entrada XLR para
conectar una fuente
línea mono balan-
ceada
Entrée XLR pour
brancher une source
symétrique mono de
niveau ligne
XLR Eingang zum
Anschliessen einer
symmetrischen Line-
Monoquelle
Ingresso XLR per
collegare una sor-
gente linea mono
bilanciata
6
1
2
3
4
65

TOPDSERIES
Rear Panel Panel trasero Face arrière Rückseite Pannello
Posteriore
Release this switch
to connect internal
ground to a.c. mains
ground
Suba este botón para
conectar la masa in-
terna a la de la cor-
riente
Relevez ce commu-
tateur pour relier la
masse interne à la
terre du secteur
Schieben Sie diese
Taste nach oben, um
die innere Masse mit
dem Netz zu verbin-
den
Alzate questo tasto
per collegare la mas-
sa interna a quella
della corrente
1
Switch to select
230V versus 110V
a.c. mains
Selector para cor-
riente alternada
230V ó 110V
Sélecteur de tension
secteur entre 230 V
et 110 V
Schalter zur Wahl
zw. 230V oder 110V
Strom-versorgung
Selettore per corren-
te alternata 230V o
110V
2
Power switch Interruptor para en-
cender/ apagar Interrupteur d’ali- mentation Ein/Ausschalter Interruttore di ac- censione 3
Model label and se-
rial number Etiqueta del modelo y número de serie Étiquette et numéro de série du modèle Etikette des Modells mit Seriennummer Etichetta del model- lo e numero di serie 4
IEC mains standard
receptacle Receptáculo de cor- riente estándar IEC Réceptacle d’ali- mentation secteur
IEC standard
IEC-Standard Net-
zanschluss Presa di corrente standard IEC 5
1
2
4
3

TOPDSERIES
EN
Pleaseplace theTOPspeaker verycarefully,keepingin your mind thatit caneasily bemounted on35mm. (1.3/8”)standard poles.
The best position for pole mount speakers can be achieved thinking to “The Source”, a go-between line starting from the middle
of drivers voice coils. “The Source” should be in line with average listeners ears, e.g. in a disco this line should be at 170cm (about
5.½”).We strongly suggestto usemore speakers, thusobtaining a“diffusedsound field”,insteadof using justtwospeakers.Avoid
exposing you to very high SPL, you might permanently damage your hearing.
ES
Para evitar que se caiga, posicione el bafle TOP con cuidado, recordando que se puede montar fácilmente en palo estándar
de 35mm (1.3/8”). La mejor posición para el montaje del bafle en palo se puede obtener pensando en la “Fuente”, una línea
intermedia que parte de la mitad de las membranas de los driver. La “Fuente” debería alinearse con la altura media de los
obstáculos, por ejemplo en una discoteca debería estar a unos 170cm. Aconsejamos usar más bafles, obteniendo de este
modo un “campo sonoro difuso”.
Evite escuchar a elevados niveles de presión sonora (SPL); podrían afectar permanentemente su oído.
FR
Veuillez positionner très soigneusement l’enceinte TOP, en n’oubliant pas qu’elle peut facilement se monter sur un mât de
35 mm (1.3/8”). La meilleure position pour le montage de l’enceinte peut être obtenue en pensant à la « Source », la ligne
intermédiaire qui se situe au milieu des membranes des drivers. La « Source » devrait être alignée avec la hauteur moyenne
des auditeurs, par ex. dans une discothèque elle devrait être d’environ 170cm. Nous recommandons d’utiliser plusieurs
enceintes, obtenant ainsi un « champ sonore diffus ».
Eviter d’écouter à des niveaux de pression sonore élevés (SPL); votre ouïe pourrait être endommagée de manière perma-
nente!
DE
Bitte stellen Sie den TOP Lautsprecher mit Vorsicht auf, um ein Umfallen zu verhindern. Denken Sie daran, dass die Box
ganz einfach auf einen 35mm (1.3/8”) Standardständer montiert werden kann. Die beste Position für die Lautsprecher am
Ständer findet man, indem man an die “Quelle” denkt, eine Linie, die in der Mitte der Treiber-Membranen startet. “Die
Quelle” sollte auf der durchschnittlichen Höhe der Ohren des Publikums liegen, z.B. in einer Diskothek liegt diese Linie
bei 170cm. Wir raten Ihnen dringend, mehrere Lautsprecher zu verwenden, um ein „gestreutes Klangfeld” zu erzielen. Ihr
Gehör permanent geschädigt werden kann.
IT
Per evitare che cada, posizionate il diffusore TOP con attenzione, ricordando che può essere facilmente montata su un
supporto standard da 35mm. (1.3/8”). L’altezza migliore per il montaggio del diffusore su supporto può essere calcolata
identificando il punto di “Sorgente Acustica” del diffusore, cioè il punto del pannello frontale dove la parte superiore del
woofer tocca il bordo inferiore della tromba del driver. La “Sorgente” dovrebbe essere allineata con l’altezza media degli
ascoltatori, p.es. in una discoteca dovrebbe essere almeno ad 170cm da terra. In caso di necessità, suggeriamo di usare più
casse, ottenendo in tal modo un “campo sonoro diffuso”.
Evitate di esporvi ad elevati livelli di pressione sonora (SPL) senza adeguate protezioni per le vostre orecchie; potreste
danneggiare permanentemente il vostro udito!

TOPDSERIES
©XXL 2010 – All rights reserved. Any not-approved copy and
use, even partial, of this instruction manual and its texts, it’s
forbidden.
Carisch SpA
via Antonio Canova, 55 - I-20020 Lainate Milano – Italy
www.xxlinside.com - [email protected]
Model Usable
Frequency
response
Max
SPL LF driver - voice coil LF Power
Amp
HF
driver HF Power
Amp
Cove-
rage Dimensions (in mm.)
(WxDxH)
Weight
(in Kg.)
TOP 8D 85Hz~20KHz 113dB 8” – 1.5” 150 W 1” 50 W 90° H x
60° V 265 x 255 x 430 7
TOP 10D 60Hz~20KHz 112dB 10” – 1.5” 180 W 1,35” 70 W 90° H x
60° V 385 x 355 x 580 13
TOP 250D 65Hz~20KHz 113dB 12” – 1.75” 180 W 1,35” 70 W 90° H x
60° V 455 x 365 x 660 16
TOP 420D 60Hz~20KHz 115dB 12” – 2.5” 360 W 1,75” 60 W 90° H x
60° V 455 x 365 x 660 16
TOP 450D 50Hz~20KHz 115dB 15” – 2.5” 360 W 1,75” 60 W 90° H x
60° V 495 x 395 x 725 19
Disclaimer – We reserve the right to modify external appearances and specifications of XXLproducts at any
time, without notice. Illustrations and other depictions may differ in part from the actual product.
Please refer www.xxlxinside.com for any further detail you may need.
Service and Support – please refer to your preferred XXLDealer for your country rules about service and
warranty.
