Installation Manual
Sensus Interface Radio Tool - SIRT 433 MHz
On (yellow) On/Off indication
blinking: battery < 2.9 V → RF and BT is
switched off
Charge (red) ON. Battery charging
Blinking: charge < 10%
Blinking for 5 sec: charge 50%
Bluetooth (blue) Bluethooth connection on/off
Blinking: Bluetooth communication
Warnings →
SIRT will be
switched off next
Yellow + Red + Blue blinking: Contact
Sensus
Yellow + Red blinking: battery < 2.7V or
T < -20 °C or T > 60 °C
USB Mini Plug Communication via USB virtual COM port
Charging the battery
On/Off switch Switching device on/off
Antenna plug For the connection of the external Sensus
antenna (order no.: 04410537)
The rear clip can be used to carry the SIRT on a belt. To avoid
rain entering the electronics use the caps for the external antenna
plug and the USB plug. The SIRT must be carried so that the
plugs are on the bottom. The internal multi antenna technology
allows good radio reception from each direction. We recommend
to turn the SIRT towards an endpoint if the meter reader shades
the radio signal.
The SIRT’s internal Lithium Ion battery should be used according
to this instruction and charged with the dedicated charger to have
best capacity for the full battery lifetime. Avoid opening the housing
as it would break the warranty seals. The SIRT is designed for the
environment conditions specied in this manual.
Parts of delivery (order no.: 04410538)
• SIRT radio modem with internal antennas for SensusRF
• USB cable with Mini B- and Type A-plug
• 100-240V 50/60Hz mains power supply
• This manual
Accessories
• External antenna order no.: 04410537
• Extra 100-240V 50/60Hz mains power supply incl. USB
cable order no.: 04410532
• Extra USB cable order no.: 04410536
Battery can be replaced by Sensus’ service partner.
Short description
SIRT is a radio modem for Sensus Radio connection to DIAVASO
walk-by/drive-by software with following features:
• Receiving of frequently transmitted radio messages from
SensusRF radio endpoints.
• Retrieving additional information from the endpoints
• Changing conguration of radio endpoints
• Reading data logger
SIRT provides 2 internal antennas and forwards radio messages
from the strongest one received (diversity function)
The SIRT can be connected to a desktop or laptop computer
using USB or Bluetooth. Follow system requirements acc. to
SensusREAD application software.
Pairing via Bluetooth
The pairing procedure must be done before using the SIRT with
the computer, tablet or smartphone.
For pairing with DIAVASO please follow the instructions on the
DAVASO manual.
Pairing with desktop
1. Check your computer’s manual for special requirements
installation advice and compatibility.
2. Check your computer provides Bluetooth radio (integrated or
Bluetooth USB stick).
3. Switch on SIRT.
4. Open your Bluetooth manager and scan for Bluetooth
devices.
5. Select the SIRT and pair it with the password “1209”.
6. Check which COM port is used.
7. Use this COM port also in your application.
Charging battery (general)
Charging process starts only when SIRT is switched on; yellow
LED. To charge the battery use the USB cable (part of delivery).
Before rst usage battery is charged around 50% only and SIRT
must be charged completely.
Red LED for “Charge” will be switched on, when charging starts.
Charging stops and red LED is switched off automatically, when
battery is full or battery temperature is above 40 °C or below 0 °C.
Charging via a computer
1. Computer is switched on and OS is started.
2. Connect the USB cable to your computer.
3. Required time to charge an empty battery is around 8h (while
SIRT is switched on).
4. Take care that your computer will not be switched off or enter
Sleep Mode.
Charging via a mains power supply (part of delivery)
1. Connect your power supply with mains power
2. Required time to charge an empty battery is around 4h.
Note: The lifetime of a rechargeable battery is usually around
2 years. When the working time of a fully charged battery is
signicantly decreased it must be changed. Please do not open
the SIRT housing. Due to safety reasons it is not allowed to open
SIRT housing and to use any other battery. Send SIRT back to a
Sensus store front ofce and order the battery change.
Using external antenna/car antenna
1. Screw the aerial on the magnetic foot.
2. Check for a good position of the magnet foot on top of your
car roof.
3. Make sure that the antenna is securely xed on top of the
roof and connects to the roof’s metal only.
4. Keep magnet foot clean and take care your roof’s paintwork
will not be damaged.
5. Connect the antenna cable with the aerial and lead it to the
car’s interior. Avoid squeezing the cable in the car’s door
or window. Cable can be damaged and radio performance
is degraded. Keep cable length outside the car as short as
possible.
6. Be sure SIRT is switched off; yellow LED is off.
7. Connect the antenna cable with SIRT antenna plug 1
8. Lead the antenna cable and x SIRT in the car in a way it will
not distract your attention from driving and trafc. Use the
rear clip to x the SIRT on the empty front-seat passenger’s
safety belt or nd another safe position.
9. Enable external antenna usage in DIAVASO
10. Always drive carefully and not faster than 50 km/h or 30 mph
and follow any speed limits and regulations.
11. The user is responsible for safe usage of the equipment. We
recommend to stop the car for meter reading, if necessary,
to avoid any driving safety risk. You may not congure or
handle the SIRT while driving.
Note: Before starting communication via the external antenna,
make sure the antenna connections are tight. The user has to
ensure the correct xing of the external antenna and is responsible
for such. Sensus is not responsible for any harm caused by an
incorrect xing or operation, or any other incorrect usage of the
external antenna. For best performance we recommend the use
of the antenna available as an accessory from Sensus. Using
other external antennas are not covered by the radio approval
(see technical data) and can damage the radio. It is not allowed
to connect other devices which are not explicitly approved by
Sensus.
For security reasons the antenna should not be used during
thunderstorm or heavy wind conditions.
The external antenna is only needed when reading from inside a
car which is attenuating the radio waves.
The external antenna is not required when outside, wearing the
SIRT on a belt.
The SIRT can be used with DIAVASO and other dedicated
Software. Further information on request.
Technical data
Frequency: 433 MHz
Power TX: 10 mW radio endpoints
Modulation: 2-GFSK
Supported Protocols: Sensus radio protocol RX/TX
Dimensions: 95 x 145 x 35
Weight: 295 g
Bluetooth: Class II Interface
USB: Version 2.0
Water proof: IP 53 (without vacuum)
External antenna cable: 3.0 m
Typical duration of usage
with a fully charged battery: 12 h
Compliance
2014/53/EU (RED)
2011/65/EU (RoHS)
Environment conditions
Operation: min. -18 °C / max + 60 °C
Storage: min – 20 °C / max + 60 °C
Charging battery: min. 0 °C / max. 40 °C
Please follow all security regulations e.g. in intrinsic area or inside
an aircraft.
Please do not leave the SIRT inside a car to avoid theft or hot
temperature due to direct sunlight
Disposal 2
This product contains a Lithium Ion rechargeable battery. In the
interest of protecting the environment, this battery may not be
disposed in household waste after its period of use. The local
and national regulations for environmental protection are to be
considered.
8
21
www.sensus.com
MS 2511 INT4 • 02-2020 • 0006
Einbau- und Betriebsanweisung
Sensus Interface Radio Tool - SIRT 433 MHz
EN DE FR ES
On (gelb) Anzeige an/aus
blinkt: Akku < 2.9 V → RF und BT werden
ausgeschaltet
Laden (rot) An: Akku wird geladen
Blinkt: Auadung < 10%
Blinkt für 5 Sekunden: Auadung < 50%
Bluetooth (blau) Bluetooth-Verbindung an/aus
Blinkt: BT-Datentransfer
Warnung →
SIRT wird dem-
nächst ausge-
schaltet
Gelb + Rot + Blau blinkt: Sensus kontaktieren
Gelb + Rot blinkt: Akku < 2,7 V oder
T < -20 °C oder T > 60 °C
USB Mini Stecker Kommunikation über USB virtual COM port
Laden des Akkus
On/Off Schalter Gerät an-/ausschalten
Antennenstecker Zum Anschließen der Sensus-Außenantenne
(Bestell-Nr. 04410537)
Mit dem Klipp auf der Rückseite kann SIRT an einem Gürtel getragen
werden. Um zu vermeiden, dass Regen in die Elektronik eindringt, sind
die Kappen für den Außenantennenstecker und der USB-Stecker zu
verwenden. SIRT ist so zu tragen, dass die Stecker unten sind. Die interne
Mehrfach-Antennen-Technologie ermöglicht einen guten Funkempfang
aus allen Richtungen. Wir empfehlen, SIRT zu einem Endpunkt hin zu
drehen, falls der Zählerableser das Funksignal abschirmt.
Der interne Lithium-Ionen-Akku sollte gemäß dieser Anweisung
benutzt und mit dem eigens dafür bestimmten Ladegerät aufgeladen
werden, damit die beste Funktion des Akkus bei voller Lebensdauer
erzielt wird. Das Gehäuse soll nicht geöffnet werden, da sonst das
Gewährleistungssiegel beschädigt wird. SIRT ist für die in dieser
Gebrauchsanleitung vorgegebenen Umweltbedingungen bestimmt.
Lieferumfang (Bestell-Nr. 04410538)
• SIRT Funk-Modem mit internen Antennen für SensusRF
• USB-Kabel mit Stecker Mini B und Stecker Typ A
• Netzteil 100-240V 50/60Hz
• Diese Gebrauchsanleitung
Zubehör:
• Außenantenne Bestell-Nr. 04410537
• Separates Netzteil 100-240V 50/60Hz einschl. USB-Kabel
Bestell-Nr. 04410532
• Separates USB-Kabel Bestell-Nr. 04410536
Der Akku kann durch den Sensus-Kundendienst ausgewechselt werden.
Kurzbeschreibung
SIRT ist ein Funk-Modem für die Sensus-Funkverbindung mit der
DIAVASO walk-by / drive-by Software mit folgenden Funktionen:
• Empfang von regelmäßig von Funk-Endpunkten SensusRF
übertragenen Funkmeldungen
• Abfrage von Zusatzinformationen von den Endpunkten
• Änderung der Konguration der Funk-Endpunkte
• Auslesung des Datenloggers
SIRT hat zwei interne Antennen und leitet die stärkste der erhaltenen
Funkmeldungen weiter (Diversity-Funktion)
SIRT kann mittels USB oder Bluetooth mit einem Desktop oder Laptop
verbunden werden. Dazu sind die Systemanforderungen gem. der
Anwendungssoftware SensusREAD zu befolgen.
Verbindung über Bluetooth
Der Verbindungsvorgang muss erfolgt sein, bevor SIRT mit dem
Computer, Tablet oder Smartphone benutzt wird.
Für die Verbindung mit DIAVASO befolgen Sie bitte die Schritte der
DIAVASO Bedienungsanleitung.
Paaren mit Desktop oder Laptop
1. Computer-Handbuch auf Anforderungen von speziellen
Installationshinweisen und Kompatibilität überprüfen.
2. Überprüfen, dass der Computer Bluetooth-Funk unterstützt
(integriert oder Bluetooth-USB-Stick).
3. SIRT einschalten.
4. Den Bluetooth-Manager öffnen und nach Bluetooth-Geräten
durchsuchen.
5. SIRT auswählen und mit dem Passwort “1209” paaren.
6. Überprüfen, welcher COM Port benutzt wird.
7. Diesen COM Port auch in Ihrer Applikation nutzen
Akku laden (allgemein)
Der Ladevorgang startet nur bei eingeschalteter SIRT, LED gelb. Zum
Laden des Akkus ist das USB-Kabel zu verwenden (im Lieferumfang
enthalten). Vor der Erstbenutzung ist der Akku nur zu ca. 50%
aufgeladen, und SIRT muss komplett aufgeladen werden. Die rote LED
für „Laden“ wird eingeschaltet, sobald das Laden beginnt. Das Laden
wird beendet und die rote LED wird automatisch ausgeschaltet, sobald
der Akku voll ist oder die Temperatur des Akkus höher als 40 °C
oder unter 0 °C liegt.
Laden über einen Computer
1. Computer ist eingeschaltet und OS ist gestartet.
2. Das USB-Kabel mit dem Computer verbinden.
3. Die für das Laden eines leeren Akkus benötigte Zeit ist ca. 8h (bei
eingeschalteter SIRT).
4. Sicherstellen, dass der Computer nicht ausgeschaltet wird oder in
den Sleep-Modus überwechselt.
Laden über ein Netzteil (im Lieferumfang enthalten)
1. Das Netzteil an das Stromnetz anschließen.
2. Die für das Laden eines leeren Akkus benötigte Zeit ist ca. 4h.
Achtung: Die Lebensdauer eines wieder auadbaren Akkus ist
normalerweise ungefähr zwei Jahre. Wenn die Betriebszeit eines voll
aufgeladenen Akkus beträchtlich verringert ist, muss er gewechselt
werden. Aus Sicherheitsgründne ist es nicht erlaubt. das SIRT-Gehäuse
zu öffnen und andere Akkus zu verwenden. Senden Sie das Gerät bei
Bedarf ein und beauftragen Sie Sensus mit dem Akkuwechsel.
Verwendung der externen Antenne/Wagenantenne
1. Die Antenne auf den Magnetfuß schrauben.
2. Überprüfen, wo sich auf dem Wagendach eine gute Position für
den Magnetfuß bendet.
3. Sicherstellen, dass die Antenne sicher auf dem Dach befestigt ist
und nur mit dem Metall des Daches Kontakt hat.
4. Den Magnetfuß sauber halten und sicherstellen, dass die
Lackierungauf dem Dach nicht beschädigt wird.
5. Das Antennenkabel mit der Antenne verbinden und in das Innere
des Wagens führen. Es ist zu vermeiden, dass das Kabel in der
Tür oder dem Fenster des Wagens eingeklemmt wird. Das Kabel
kann dadurch beschädigt werden und die Funkleistung wird
herabgesetzt. Die Länge des Kabels außerhalb des Wagens ist so
kurz wie möglich zu halten.
6. Sicherstellen, dass SIRT ausgeschaltet ist; gelbe LED ist aus.
7. Antennenkabel an den Antennenstecker der SIRT anschließen 1
8. Im Wagen das Antennenkabel so führen und SIRT so befestigen,
dass die Aufmerksamkeit beim Fahren und im Verkehr nicht
abgelenkt wird. SIRT mit dem rückseitigen Klipp am Sicherheitsgurt
des leeren vorderen Beifahrersitzes befestigen oder einen anderen
sicheren Ort wählen.
9. Aktivieren Sie die Nutzung der externen Antenne in DIAVASO
10. Immer vorsichtig fahren und nicht schneller als 50 km/h oder 30
mph und alle erlaubten Höchstgeschwindigkeiten und Regelungen
einhalten.
11. Der Nutzer ist für den sicheren Gebrauch der Ausrüstung
verantwortlich. Wir empfehlen, den Wagen zur Zählerablesung
nötigenfalls anzuhalten um alle Sicherheitsrisiken beim Fahren
zu vermeiden. Es ist nicht erlaubt, SIRT während der Fahrt zu
kongurieren oder zu bedienen.
Achtung: Vor Beginn der Kommunikation über die externe Antenne ist
sicherzustellen, dass die Antennenanschlüsse fest sitzen. Der Benutzer
hat die korrekte Anbringung der externen Antenne sicherzustellen und
ist für diese verantwortlich. Sensus haftet nicht für evtl. Schäden, verur-
sacht durch falsche Befestigung, Durchführung oder jeder anderen
falschen Verwendung der externen Antenne. Um die beste Leistung
zu erzielen, empfehlen wir die von Sensus als Zubehör lieferbare
Antenne zu benutzen. Die Funkzulassung deckt nicht das Nutzen
anderer externer Antennen ab (s. techn. Daten); diese können den Funk
schädigen. Es ist nicht erlaubt andere Geräte, die nicht explizit von
Sensus genehmigt sind, zu verwenden.
Aus Sicherheitsgründen sollte die Antenne nicht bei Gewitter oder
heftigen Windverhältnissen verwendet werden.
Die Außenantenne wird nur zum Ablesen aus einem Wagen heraus
gebraucht, von dem die Funkwellen gedämpft werden. Sie ist außerhalb
nicht erforderlich, wenn SIRT an einem Gürtel getragen wird.
SIRT kann mit DIAVASO und anderer geeigneter Software benutzt
werden. Weitere Informationen auf Anfrage.
Technische Daten
Frequenz: 433 MHz
Power TX: 10 mW Funkendpunkte
Modulation: 2-GFSK
Unterstützte Protokolle: Sensus Funk-Protokoll RX/TX
Abmessungen: 95 x 145 x 35
Gewicht: 295 g
Bluetooth: Klasse II Interface
USB: Version 2.0
Wasserdichtigkeit: IP 53 (ohne Vakuum)
Außen-Antennenkabel: 3,0 m
Typ. Verwendungsdauer
bei vollem Akku: 12 h
Konformität
2014/53/EU (RED)
2011/65/EU (RoHS)
Umgebungsbedingungen
Betrieb: min. -18 °C / max + 60 °C
Lagerung: min – 20 °C / max + 60 °C
Akku laden: min. 0 °C / max. 40 °C
Alle Sicherheitsbestimmungen, z.B. in eigensicherem Bereich oder
innerhalb eines Flugzeuges, befolgen. SIRT zum Schutz gegen Diebstahl
oder durch direktes Sonnenlicht hervorgerufene hohe Temperatur bitte
nicht im Wagen liegen lassen.
Entsorgung 2
Dieses Produkt enthält einen wieder auadbaren Lithium-Ionen-
Akku. Im Interesse des Umweltschutzes darf dieser Akku nach
Verwendungsdauer nicht über den Hausmüll entsorgt werden. Die
kommunalen und nationalen Umweltschutzbestimmungen sind zu
berücksichtigen.
8
21
www.sensus.com
EN FR DE ES
MS 2511 INT4 • 02-2020 • 0006
Manuel d’Installation
Sensus Interface Radio Tool - SIRT 433 MHz
EN DE FR ES
LED Jaune :
Voyant Marche/
Arret
Clignotante : batterie < 2,9V →
Radio et BT stoppées
LED Rouge :
Voyant de charge
Allumée : batterie en charge
Clignotante : charge < 10%
Clignotant pendant 5 sec: charge < 50%
LED Bleue :
Voyant
connection
Clignotantes: BT communication
Alertes →
Le SIRT va
s’arreter
J+R+B clignotantes : SIRT HS
J+R clignotantes: batterie < 2,7V
ou T<-20 °C ou T>60 °C
Mini prise USB Communication via USB virtual COM port
Charging the battery
Bouton Marche/
Arret
Marche/arrêt du SIRT
Connecteur
d’antenne externe
Pour utilisation d’une antenne externe (de toit
par exemple)
Le SIRT est conçu pour être utilisé à la ceinture grâce à son crochet
de xation arrière. Pour assurer l’étanchéité du boitier, veuillez utiliser
les caches de protection de la prise USB et du connecteur d’antenne
externe (positionnés vers le bas).
La technologie multi antenne permet d’obtenir une bonne réception
radio dans toutes les directions.
La pile Lithium /ion contenue dans le SIRT doit être utilise selon ces
instructions, et rechargée avec le chargeur adapté an d’obtenir la
pleine capacité de charge. L’ouverture du boitier entrainera la rupture
des scellés de garantie. Le SIRT est conçu pour fonctionner selon les
conditions précisées dans le manuel d’utilisation.
Pièces fournies dans cet emballage (Rèf : 04410538)
• Interface radio SIRT
• Câble USB avec connecteur Mini B et Type A
• Chargeur prise secteur 100-240V 50/60Hz
• Manuel d’utilisation
Accessoires associés (non fournis)
• Antenne de toit (Rèf : 04410537)
• Chargeur prise secteur 100-240V 50/60Hz avec câbleUSB
(Rèf : 04410532)
• Cable USB (Rèf : 04410536)
La batterie interne ne peut être remplacée que par les services
SENSUS !
Description
Le SIRT est un modem radio pour connecter la Radio SENSUS au
logiciel DIAVASO Walk-by / Drive-by permettant les fonctionnalités
suivantes
• Messages radio permanents
• Informations avancées
• Reseter les alarmes actives
• Lecture de l'enregistreur de données
Le SIRT comporte 2 antennes internes permettant d’augmenter la
sensibilité de réception des signaux radio.
Le SIRT peut être connecté à un ordinateur ou un terminal de relève
portable via un câble USB ou liaison Bluetooth.
Connection Bluetooth
Avant l’utilisation avec un ordinateur, une tablette ou un smartphone il
est nécessaire d’effectuer la procédure d’appairage Bluetooth avec le
SIRT. Pour l'appairage avec DIAVASO, veuillez suivre les instructions
du manuel de DIAVASO.
Connection à un ordinateur
1. Vérier le manuel d’utilisation de votre ordinateur pour les
conseils d’installation et d’utilisation spéciques
2. Vérier que votre ordinateur soit équipé d’une carte radio
Bluetooth (intégrée ou externe).
3. Mettre le SIRT en marche
4. Lancer l’explorateur Bluetooth sur votre ordinateur, puis lancer la
détection des modules Bluetooth.
5. Sélectionner le SIRT correspondant et associer le avec le mot
de passe “1209”.
6. Vérier le port COM utilisé
7. Utiliser ce port COM également dans votre application
Charge de la batterie:
Le chargement de la batterie démarre uniquement quand le SIRT est
en marche (LED Jaune), et ce à l’aide du câble USB fourni.
Lors la 1ere utilisation la batterie est chargée à 50% environ et doit
être chargé complètement avant usage.
La LED rouge indiquant « la charge » s’allumera lors du démarrage
de la charge.
La charge s’arrête automatiquement et la LED rouge s’éteint lorsque
la batterie est pleine ou que sa température dépasse 40 °C, ou
inférieure à 0 °C.
Chargement avec un ordinateur
1. Démarrer l’ordinateur ainsi que le système d’exploitation.
2. Brancher le câble USB à l’ordinateur.
3. Le temps de chargement pour une batterie vide est d’environ 8h
(Tant que le SIRT reste en marche).
4. Veillez à ce que votre ordinateur ne passe pas en mode veille,
ou ne s’arrête pas.
Chargement à l’aide du chargeur (fourni)
1. Branchez votre alimentation sur une prise secteur.
2. Le temps de chargement pour une batterie vide est d’environ 4h.
Note : la durée de vie de la batterie rechargeable est de 2 ans
environ. Quand sa durée d’utilisation deviens trop faible, elle doit être
remplacée. Pour des raisons de sécurité, il n’est pas autorisé d’ouvrir
le boitier du SIRT pour procéder au remplacement de la batterie.
Veuillez-vous adresser à votre correspondant SENSUS qui vous
indiquera les modalités de remplacement de la batterie.
Utilisation d’une antenne externe (Toit de voiture)
1. Visser l’antenne sur le support magnétique.
2. Placer l’antenne au centre de votre toit de voiture
3. Veillez à ce qu’elle soit xée correctement et solidement sur une
partie métallique.
4. Maintenir le support magnétique propre pour éviter les rayures
de la carrosserie.
5. Connecter l’antenne au câble d’antenne, et glisser dans
l’habitacle de la voiture. Veiller à passer le câble sur un joint de
portière, en évitant de le pincer ou de le tordre an de maintenir
ses qualités de transmission du signal radio. Laisser le minimum
de câble à l’extérieur du véhicule.
6. Assurer vous que le SIRT est éteint, LED jaune éteinte.
7. Connecter l’autre extrémité du câble d’antenne au SIRT 1
8. Tirer le câble d’antenne dans le véhicule puis xer le SIRT dans
une position qui ne dérangera pas le conducteur. Vous pouvez
utiliser le support de xation du SIRT pour le passer à la ceinture
du siège passager par exemple, ou trouver une autre position en
toute sécurité.
9. Activer l'utilisation d'antenne externe dans DIAVASO
10. Toujours conduire prudemment et ne pas dépasser les 50 km/h
ou les limites de vitesse autorisées.
11. L’utilisateur est seul responsable d’une utilisation en toute
sécurité des équipements fournis. Nous recommandons de bien
vouloir arrêter le véhicule avant toute manipulation et vous ne
devez pas les congurer ou les manipuler pendant que vous
conduisez.
Note : avant de commencer l’utilisation du système, veiller à ce que
tous les raccordements d’antenne soient correctement serrés et
solides. An de garantir le meilleur niveau de performances, nous

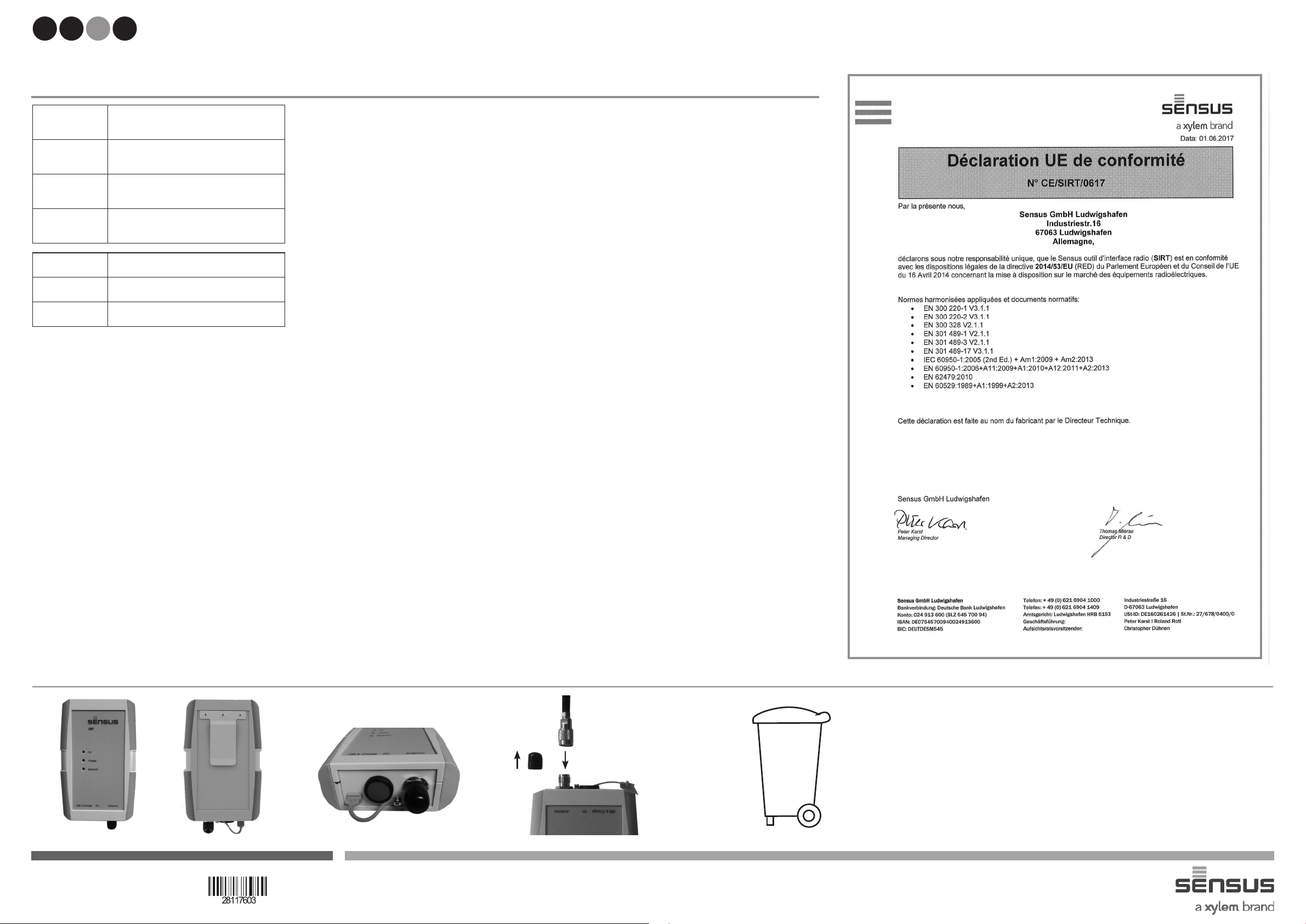

recommandons l’utilisation des accessoires fournis par SENSUS,
notamment les antennes.
Avant d’utiliser des antennes externes du marché, veuillez-vous
assurer que leurs fréquences d’utilisation ainsi que leurs connecteurs
sont bien compatibles et adaptés au SIRT.
Pour des raisons de sécurité, les antennes externes ne doivent pas
être utilisées en cas d’orage ou de vents violents. Nous recommandons
leurs utilisations uniquement pour des lectures à partir d’un véhicule
adapté.
L’utilisation d’antenne externe n’est pas prévue pour des lectures en
mode piéton ou le SIRT est porté à la ceinture.
Le SIRT peut être utilisé avec DIAVASO et d'autres logiciels dédiés.
Informations complémentaires sur demande.
Données techniques
Fréquence radio: 433 MHz
Puissance Tx: 10 mW radio endpoints
Modulation: 2-GFSK
Protocoles radio supportés: Protocole radio Sensus RX/TX
Dimensions: 95 x 145 x 35
Poids: 295 g
Bluetooth: Interface Classe II
USB: Version 2.0
Etanchéité: IP 53 (sans vide)
Longueur câble
antenne externe: 3,0 m
Durée typique d’utilisation
avec batterie pleine charge: 12 h
Conformité
2014/53/EU (RED)
2011/65/EU (RoHS)
Conditions environementales
Utilisation : min. -18 °C / max + 60 °C
Stockage : min – 20 °C / max + 60 °C
Charge batterie : min. 0 °C / max. 40 °C
Veuillez-vous conformer aux règles de sécurité intrinsèques ainsi
qu’aux règles de transport des marchandises, en avion par exemple.
Veiller à ne pas laisser le SIRT exposé aux fortes chaleurs
(ex : voiture en plein Soleil)
Recyclage 2
Ce produit contient une batterie Lithium/Ion rechargeable. An de
protéger l’environnement, ce produit ne doit pas être jeté à la poubelle
en n de vie, mais doit être déposé dans un lieu de recyclage. Veille à
respecter les réglementations nationales et locales en vigueur.
8
21
www.sensus.com
EN FR DE ES
MS 2511 INT4 • 02-2020 • 0006

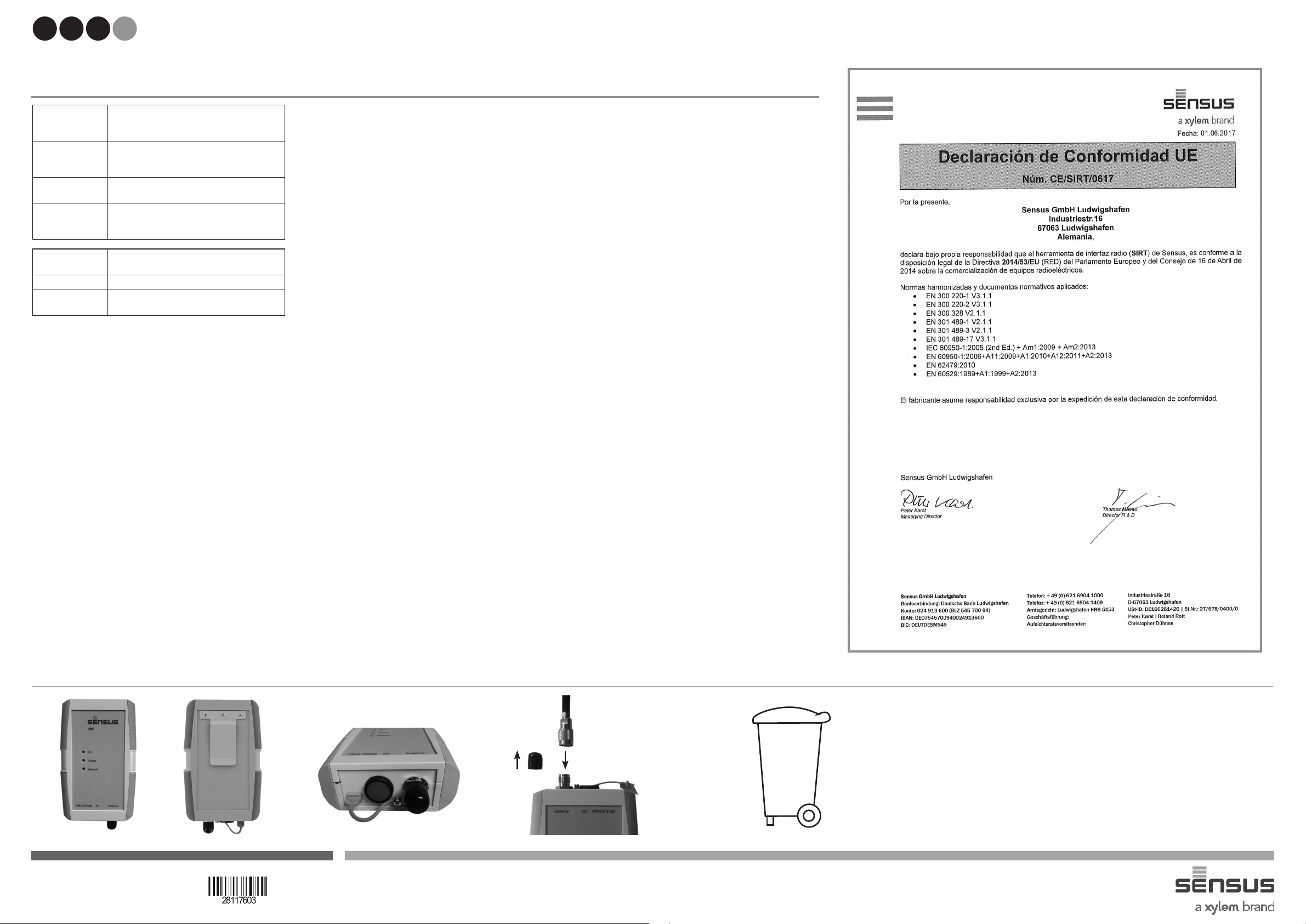

Manual de Instalación
Sensus Interface Radio Tool - SIRT 433 MHz
EN DE FR ES
On (amarillo) Indicación On/Off
Parpadeando: batería < 2,9V →
RF y BT se desconectan
Charge (rojo) On: Batería en carga
Parpadeo: carga < 10%
Parpadeo durante 5s: carga <50%
Bluetooth (azul) Conexión Bluetooth on/off
Parpadeo: comunicación BT
Avisos →
SIRT se apagará
a continuación
Parpadeo A+R+A: Contactar Sensus
Parpadeo A+R: batería < 2,7V o
T<-20 °C o T>60 °C
Conector Mini
USB
Comunicación vía puerto COM USB virtual
Carga de batería
Botón On/Off Encender y apagar la unidad
Conector Antena Para la conexión de la anterna externa de
Sensus (nº pedido: 04410537)
El clip de conexión se puede usar para jar la SIRT en la cintura.
Para evitar que el agua entre en la electrónica en caso de lluvia
utilice las tapas para los conectores de antena externa y USB.
La SIRT se debe situar de manera que los conectores miren
hacia abajo. La tecnología de multi-antena interna permite una
recepción radio buena desde cualquier dirección. Se recomienda
dirigir la SIRT hacia el sensor de medida que se quiere leer via
radio para mejorar la señal.
La batería interna de Litio del SIRT debe ser utilizada de acuerdo
con estas instrucciones y cargada con el cargador proporcionado
para obtener la mejor capacidad a lo largo de la vida de la
misma. Evitar abrir la carcasa ya que ésto rompería el precinto de
garantía. El SIRT está diseñado para las condiciones ambientales
especicadas en este manual.
Componentes parte de la entrega (nº de pedido: 04410538)
• Modem radio SIRT con antenna interna para SensusRF
• Cable USB con conector Mini B y de Tipo A
• Fuente alimentación 100-240V 50/60Hz
• Este manual
Accesorios
• Antena externa (nº pedido: 04410537)
• Fuente de alimentación extra 240/110V/50/60Hz incluyendo
cable USB (nº pedido: 04410532)
• Cable USB extra (nº pedido: 04410536)
La batería puede ser reemplazada por el servicio post-venta de
Sensus.
Breve descripción
El SIRT es un módem radio para la conexión radio Sensus
al software DIAVASO walk-by/drive-by con las siguientes
características:
• Recepción de los mensajes radio transmitidos desde los
sensores de medida SensusRF
• Petición de más información a los sensores de medida radio.
• Cambio de la conguración de los sensores de medida
mediante radio
• Lectura del registrador de datos
SIRT contiene 2 antenas internas y direcciona los mensajes
radio a través de la que obtenga más señal de recepción (función
diversidad).
La SIRT se puede conectar a un PC o a un portátil mediante un
cable USB o Bluetooth. Seguir los requerimientos de sistema
ncesarios para el software SensusREAD.
Sincronización vía Bluetooth
El proceso de sincronización se debe realizar antes de utilizar el
SIRT con el ordenador, tablet o teléfono.
Para la sincronización con DIAVASO siga las instrucciones del
manual de DAIVASO.
Sincronizar con el ordenador o portátil
1. Revise el manual de su ordenador para consejos de instalación
con requerimientos especiales y compatibilidades.
2. Comprobar que su ordenador dispone de Bluetooth (integrado
o via una llave USB Bluetooth)
3. Encender el SIRT
4. Abra su gestor de dispositivos Bluetoothy busque equipos
Bluetooth
5. Seleccione el SIRT y emparejelo con la contraseña “1209”
6. Compruebe que Puerto COM se utiliza
7. Utilice también este puerto COM en su aplicación
Carga de la batería (general)
El proceso de carga comienza solo cuando se enciende la SIRT;
LED amarillo. Para cargar la batería utilizar el cable USB (parte en
la entrega). Antes del primer uso la batería se encuentra cargada
al 50% y se debe cargar completamente. El LED rojo de “Carga”
se encenderá cuando empiece la carga.
La carga se detiene automáticamente y el LED rojo se apaga
cuando la batería está llena o la temperatura de la batería está por
encima de 40 °C o por debajo de 0 °C.
Carga via el ordenador
1. Se enciende el ordenador y se ejecuta el sistema operativo
2. Conectar el cable USB al ordenador
3. El tiempo requerido para cargar una bacteria vacía es de
aproximadamente 8h (mientras el SIRT está encendido)
4. Tener precaución de que el ordenador no entre en modo
suspendido o se apage
Carga via la fuente de alimentación (parte de la entrega)
1. Conectar la alimentación con electricidad
2. El tiempo requerido para cargar una bacteria vacía es de
aproximadamente 4h.
Nota: la vida de una batería recargable es normalmente de unos
2 años. Cuando el tiempo de trabajo de una batería cargada
completamente decrece, debe ser cambiada. Por favor no abra
la carcasa del SIRT. Debido a razones de seguridad no está
permitido abrirla y utilizar cualquier otra batería. Envíe el SIRT a
una empresa Sensus y solicite el cambio de la batería.
Uso de la antena externa
1. Colocar la antena en el soporte magnético
2. Buscar una posición buena para emplazar la antena en la
parte superior del techo del coche
3. Asegurese que la antena está bien jada y en contacto
solamente con la parte metálica del techo del coche
4. Mantener el soporte de la antena limpio para evitar que se
dañe la pintura del techo del coche
5. Conectar el cable a la antena e introducirlo en el interior de
coche. Evitar presionar el cable con la puerta o ventana del
coche ya que el cable podría dañarse y el rendimiento de
la radio verse perjudicado. Mantener el tramo de cable que
queda fuera del coche tan corto como sea posible
6. Asegurese que el SIRT está apagado, LED Amarillo apagado
7. Conectar el cable de la antena al conector del SIRT 1
8. Mantener el cable de la antena dentro del coche de manera
que no moleste ni distraiga la atención del conductor. Usar el
clip trasero de la SIRT para jarla en el cinturón del asiento del
pasajero o en otro sitio seguro.
9. Posibilidad de utilizar una antena externa en DIAVASO
10. Conduzca siempre con precaución y a no más de 50 km/h
respetando los límites de velocidad
11. El usuario es responsable de un uso seguro del equipo. Si
es necesario, se recomienda detener el coche al realizar la
lectura de los sensores de medida para evitar cualquier tipo
de distracción al conducir. No manipule o congure la SIRT
mientras conduzca.
Nota: Antes de comenzar la comunicación vía la antena externa
asegúrese de que realmente está conectada a la SIRT. Para un
rendimiento óptimo se recomienda el uso de la antena facilitada
por Sensus como accesorio.
Antes de usar otras antenas, se debe conrmar que los conectores
y el rango de frecuencias es adecuado para el SIRT.
Por razones de seguridad no utilice la antena externa durante
condiciones de viento o tormenta. La antena externa es necesaria
para lectura móvil mediante automóvil (drive-by). No se recomienda
su uso para la lectura móvil a pie (walk-by).
El SIRT puede ser utilizado con el software DIAVASO y otros
software especícos. Más información bajo demanda.
Datos técnicos
Frecuencia: 433 MHz
Potencia TX: 10 mW sensors de medida
Modulación: 2-GFSK
Protocolos: Radio Sensus RX/TX
Dimensiones: 95 x 145 x 35
Peso: 295 g
Bluetooth: Interface Classe II
USB: Versión 2.0
Protección : IP 53 (sin vacío)
Cable de la antena externa: 3,0 m
Duración típica de uso con
una batería completamente
cargada: 12 h
Conformidad
2014/53/EU (RED)
2011/65/EU (RoHS)
Condiciones ambientales
Operación: min. -18 °C / max + 60 °C
Almacenamiento: min – 20 °C / max + 60 °C
Carga de batería: min. 0 °C / max. 40 °C
Por favor siga todas las regulaciones de seguridad, por ejemplo en
áreas de protección o dentro de aviones.
Por favor no deje el SIRT dentro del coche para evitar robo o alta
temperatura debido a luz de sol directa
Recogida 2
Este producto contiene una batería recargable de Litio. Para
la protección del medioambiente se debe seguir la regulación
nacional medioambiental aplicable al desechar la batería después
de su periodo de vida úti.
8
21
Table of contents
Languages:
