SERVICE MANUAL
■CONTENTS（目次）
SPECIFICATIONS（総合仕様）.........................................................3/4
PANEL LAYOUT（パネルレイアウト）..................................................5
CIRCUIT BOARD LAYOUT（ユニットレイアウト）..............................6
DIMENSIONS（寸法図）......................................................................7
PERFORMANCE GRAPHS（特性図）.................................................8
DISASSEMBLY PROCEDURE（分解手順）........................................9

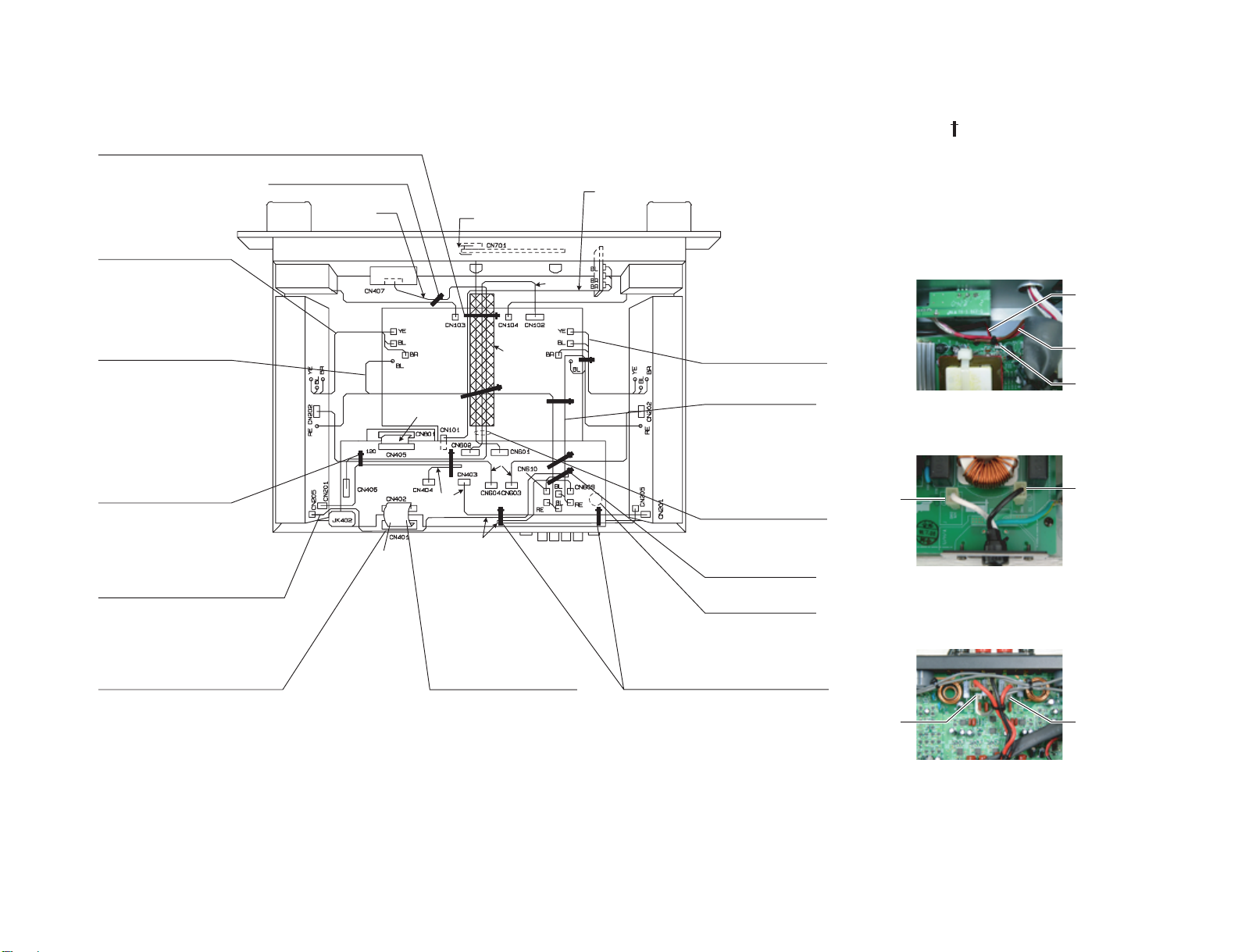

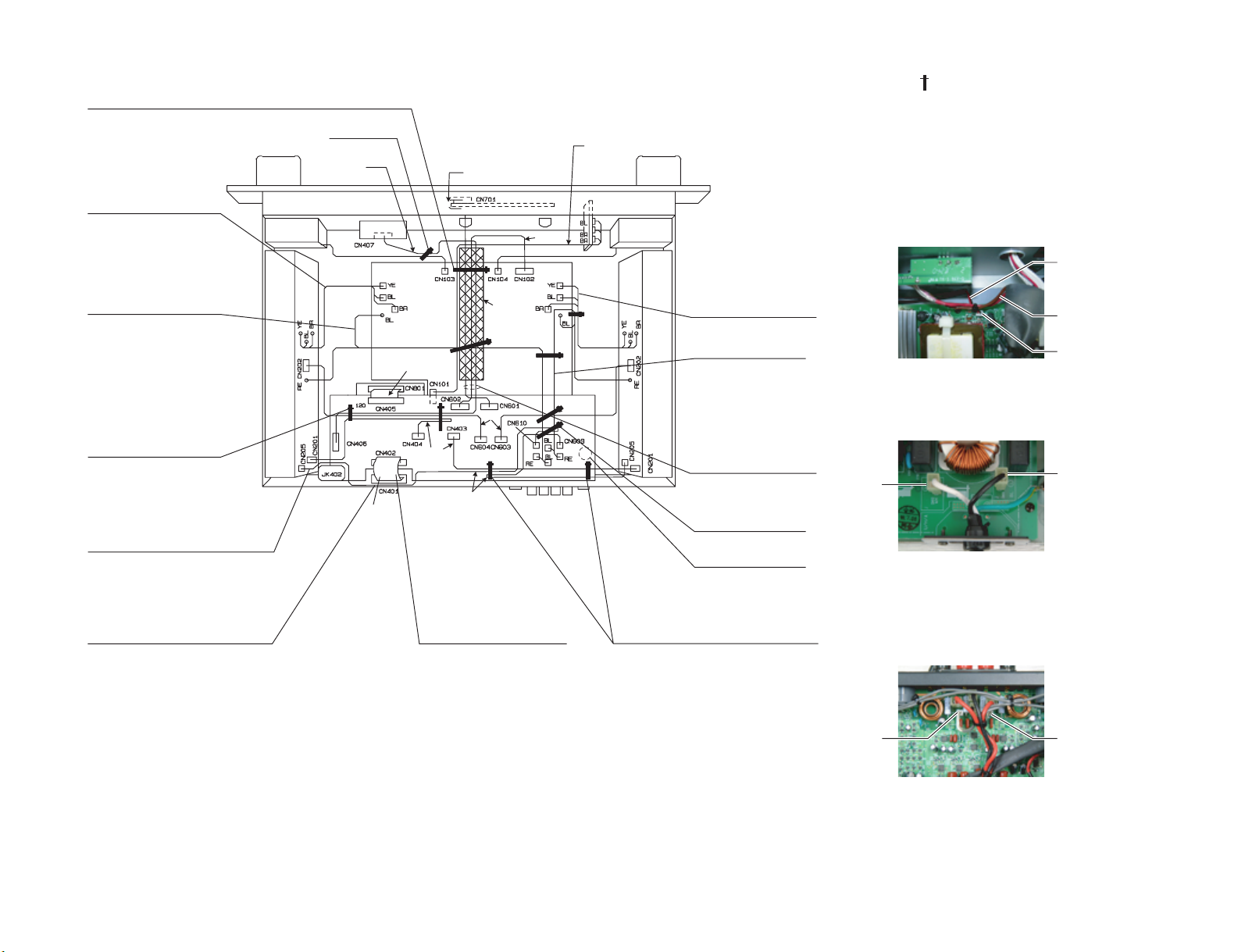

NOTES ON WIRING（配線上の注意）...........................................14/15
LSI PIN DESCRIPTION（LSI端子機能表）........................................16
IC BLOCK DIAGRAM（ICブロック図）..............................................17
CIRCUIT BOARDS（シート基板図）...................................................19
INSPECTIONS（検査）.................................................................28/36
PARTS LIST
BLOCK DIAGRAM（ブロックダイアグラム）
WIRING DIAGRAM（基板結線図）
OVERALL CIRCUIT DIAGRAM（総回路図）
PA 011767
200412-441000
HAMAMATSU, JAPAN
Copyright (c) Yamaha Corporation. All rights reserved. PDF-K006 ’05.02
POWER AMPLIFIER
PC9501N
このサー ビス マニ ュ アルはエ コ パルプ
（ECF ： 無塩素系漂白パルプ） を使用 し ています。
This document is printed on chlorine free (ECF) paper.

PC9501N
2
* This applies only to products distributed by YAMAHA KEMBLE
MUSIC (U.K.) LTD.
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic
service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and
have therefore not been restated.
WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,
destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise
all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the
appointed service representative.
IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification,
recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form.
The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service
departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in
specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the
distributor’s Service Division.
WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have
accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus).
IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.
WARNING: CHEMICAL CONTENT NOTICE!
The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable)
components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to
cause cancer and/or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT
SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to
solder/flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.
WARNING: THIS APPARATUS MUST BE EARTHED
IMPORTANT
THE WIRES IN THIS MAINS LEAD ARE COLOURED IN
ACCORDANCE WITH THE FOLLOWING CODE:
GREEN-AND-YELLOW : EARTH
BLUE : NEUTRAL
BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus
may not correspond with the coloured markings identifying the
terminals in your plug, proceed as follows:
The wire which is coloured GREEN and YELLOW must be
connected to the terminal in the plug which is marked by the
letter E or by the safety earth symbol or coloured GREEN
and YELLOW. The wire which is coloured BLUE must be
connected to the terminal which is marked with the letter N or
coloured BLACK.
The wire which is coloured BROWN must be connected to the
terminal which is marked with the letter L or coloured RED.
■WARNING
Components having special characteristics are marked
and must be replaced with parts having specification equal to
those originally installed.
印の商品は、 安全を維持する ために重要な部品です。 交
換する場合は、安全のために必ず指定の部品を ご使用 く だ さ い。

PC9501N
3
■SPECIFICATIONS
Power output level (Rated power) 120 V (U, V, T)/240 V (A) 230 V (H, B, W, K, O)
1 kHz, THD+N=1 % 8 Ω/STEREO 1000 W x 2 1050 W x 2
4 Ω/STEREO 1600 W x 2 1650 W x 2
8 Ω/BRIDGE 3200 W 3300 W
20 Hz-20 kHz, THD+N=0.1 % 8 Ω/STEREO 925 W x 2 950 W x 2
4 Ω/STEREO 1400 W x 2 1500 W x 2
8 Ω/BRIDGE 2800 W 3000 W
1 kHz, 20 mS nonclip 2 Ω/STEREO 2300 W x 2 2300 W x 2
4 Ω/BRIDGE 4600 W 4600 W
Power bandwidth 10 Hz-40 kHz (THD+N=0.5 %)
Half power
Total harmonic distortion (THD+N) ≤0.1 %
20 Hz-20 kHz, Half power
Frequency response MAX 0 dB
RL=8 Ω, Po=1 W, TYP 0 dB
f=20 Hz-50 kHz MIN –1 dB
Intermodulation distortion (IMD) ≤0.1 %
60 Hz:7 kHz, 4:1, Half power
Channel separation
≥70 dBHalf power, RL=8 Ω, 1 kHz,
Vol. max., Input 600 Ω shunt
Residual noise ≥–70 dBu
Vol. min., 20 Hz-20 kHz (DIN AUDIO)
SN ratio 106 dB
20 Hz-20 kHz (DIN AUDIO)
Damping factor ≥800
RL=8 Ω, f=1 kHz
Sensitivity +9 dBu
Vol. max., Rated power into 8 Ω
Voltage gain TYP 32 dB
Vol. max.
Maximum input voltage MIN +22 dBu
Input impedance TYP 20 kΩ/Balanced, 10 kΩ/Unbalanced
Controls Front panel POWER switch (ON/OFF)
Volume (31 positions) /ch
Rear panel MODE switch (STEREO/BRIDGE/PARALLEL)
HPF switch (ON/OFF) /ch fc=20 Hz 12 dB/octave
DIP switch (6P)
Connectors Input XLR-3-31 type /ch
Euroblock connector (balance) /ch
Output SPEKON /ch, 5-way binding posts
Network RJ45 x 2
Power AC inlet
Indicators POWER/STAND-BY Green/Orange
PROTECTION Red
TEMP Red (heatsink temp≥85°C)
REMOTE Green
Level meters 10 points LED meter /ch
Load protection POWER switch ON muting, DC detection
Amp. protection Temp. detection (heatsink temp≥90°C), VI limiter (RL≤1 Ω)
Limiter Comp.: THD≥0.5 %
Cooling Dual variable-speed fan
Power requirements U, V, T 120 V, 60 Hz
H, B, W, K, O 230 V, 50/60 Hz
A 240 V, 50/60 Hz
Power consumption Idling 55 W
Output power, 4 Ω750 W (U, V, T)/1000 W (A) 1100 W (H, B, W, K, O)
Dimensions (W x H x D) 480 x 88 x 456 mm
Weight 13 kg
Accessories Power cord, Security cover, Owner’s manual, 3-pin Euroblock connector x 2
0 dBu=0.775 Vrms, Half power=1/2 Output power (3 dB below rated power)

PC9501N
4
■総合仕様
出力レベル
1kHz、 THD ＋ N ＝ 1％ 8Ω/STEREO 1000W × 2
4Ω/STEREO 1500W × 2
8Ω/BRIDGE 3000W
20Hz ～ 20kHz、 THD ＋ N ＝ 0.1％ 8Ω/STEREO 900W × 2
4Ω/STEREO 1300W × 2
8Ω/BRIDGE 2600W
1kHz、 20mS nonclip 2Ω/STEREO 2200W × 2
4Ω/BRIDGE 4400W
出力帯域幅 10Hz ～ 40kHz （THD ＋ N=0.5％）
Half power
全高調波帯域 （THD ＋ N） ≦0.1％
20Hz ～ 20kHz、 Half power
周波数特性 MAX 0dB
RL＝8Ω、Po＝1W、 TYP 0dB
f ＝ 20Hz ～ 50kHz MIN － 1dB
混変調歪率 （IMD） ≦0.1％
60Hz ： 7kHz、 4 ： 1、 Half power
チャンネルセパレーショ ン
≧ 70dBHalf power、 RL ＝ 8Ω、 1kHz、
ボ リ ューム最大、 入力 600Ω シ ャ ン ト
残留 ノ イズ ≦－ 70dBu
ボ リ ュ ーム最小、 20Hz ～ 20kHz （DIN AUDIO）
SN 比 106dB
20Hz ～ 20kHz （DIN AUDIO）
ダンピングファクター ≧ 800
RL ＝ 8Ω、 f ＝ 1kHz
入力感度 ＋9dBu
ボ リ ュ ーム最大、 Rated power ： 8Ω
ボルテージゲイ ン TYP 32dB
ボリューム最大
最大許容入力電圧 MIN ＋ 22dBu
入力イ ン ピーダン ス TYP 20kΩ/ バラ ンス型、 10kΩ/ ア ンバラ ン ス型
コ ン ト ロール フ ロ ン ト パネル POWER ス イ ッ チ （ON/OFF）
ボリューム （31 ポジション）
リ アパネル MODE ス イ ッ チ （STEREO/BRIDGE/PARALLEL）
HPF スイ ッ チ （ON/OFF） fc=20Hz 12dB/octave
DIP ス イ ッ チ （6P）
コ ネ ク タ ー 入力 XLR-3-31 タ イ プ
ユーロブロ ッ ク コネク ター （バランス）
出力 スピ コ ン、 5 ウ ェ イ ・ バイ ンデ ィ ング ・ ポス ト
ネッ トワーク RJ45×2
インジケーター POWER/STAND-BY 緑/ オレンジ
PROTECTION 赤
TEMP 赤 （ ヒ ー ト シ ン ク 温度≧ 85 ℃）
REMOTE 緑
レベルメーター 10 ポイン ト LED メーター
ロード プロテクシ ョ ン POWER スイ ッチオン ミ ュー ト、 DC 検出
ア ン プ プ ロ テ ク シ ョ ン 温度検出 （ ヒ ー ト シ ン ク 温度≧ 90 ℃）、 VI リ ミ ッ タ ー （RL ≦ 1Ω）
リミッター コンプ：THD≧0.5％
ク ー リ ン グ 連続可変式フ ァ ン
電源 100V、 50/60Hz
消費電力 無信号 55W
規定出力、 4Ω 950W
最大外形寸法 （W × H × D） 480 × 88 × 456mm
重量 13kg
付属品 セキュ リ テ ィ カバー、 取扱説明書、 3 ピ ンユーロブ ロ ッ ク コネ ク タ ー× 2
0 dBu=0.775 Vrms, Half power=1/2 Output power (3 dB below rated power)

PC9501N
5

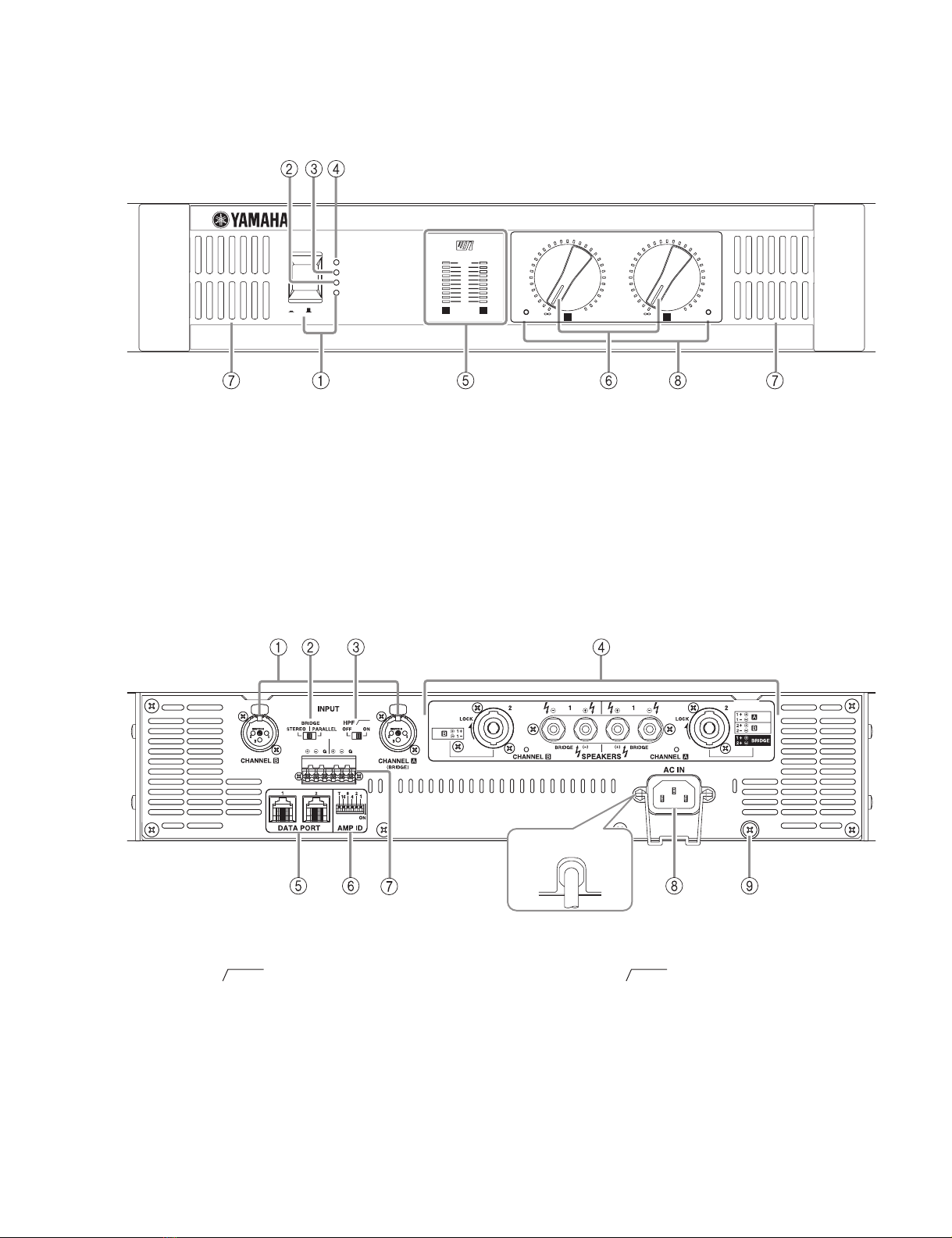

■PANEL LAYOUT（パネルレイアウト）
• Front Panel（フロントパネル）
1POWER/STAND-BY switch and indicator
2REMOTE indicator
3PROTECTION indicator
4TEMP indicator
5Level meters
6Volume knobs
7Air intakes
8Security cover
1POWER/STAND-BY スイッチ、インジケーター
2REMOTE インジケーター
3PROTECTION インジケーター
4TEMP インジケーター
5レベルメーター
6ボリュームツマミ
7吸気口
8セキュリティカバー
• Rear Panel（リアパネル）
1XLR inputs
2MODE switch
3HPF switches
4SPEAKERS jacks
5DATA PORT jacks
6AMP ID switch
7Euroblock connector
8AC inlet (except PC9501N (J))
9GND terminals
1XLR入力端子
2MODEスイッチ
3HPF スイッチ
4SPEAKERS端子
5DATA PORT端子
6AMP ID スイッチ
7ユーロブロックコネクター
8AC インレット（PC9501N (J) を除く）
9GND 端子
TEMP
PROTECTION
REMOTE
POWER/STAND-BY
OFFON/
EEEngine
CLIP
8
6
9
12
15
18
21
24
27
-dB
A B
14 12
10
8
6
4
2
0
16
18
20
25
30
35
50
14 12
10
8
6
4
2
0
16
18
20
25
30
35
50
POWER AMPLIFIER
-dB
A B
PC 9501N
20Hz
In case of PC9501N (J)
（ PC9501N (J) の場合）
20 Hz 20 Hz

PC9501N
6
■CIRCUIT BOARD LAYOUT（ユニットレイアウト）
IN10 3/5 IN10 2/5 PS10 2/2
PS10 1/2
IN10 4/5
IN10 5/5
PA10
Ach
PA10
Bch
IN10 4/5
IN10 1/5
• Front View（正面図）
• Side View
（側面図）
• Top View
（上面図）
•SideView
（側面図）
• Rear View
（背面図）

PC9501N
7
■DIMENSIONS（寸法図）
POWER AMPLIFIER
PC 9501N
480
88
456
46
4
380
26
25 30 370 30 25
Units: mm
（単位）

PC9501N
8

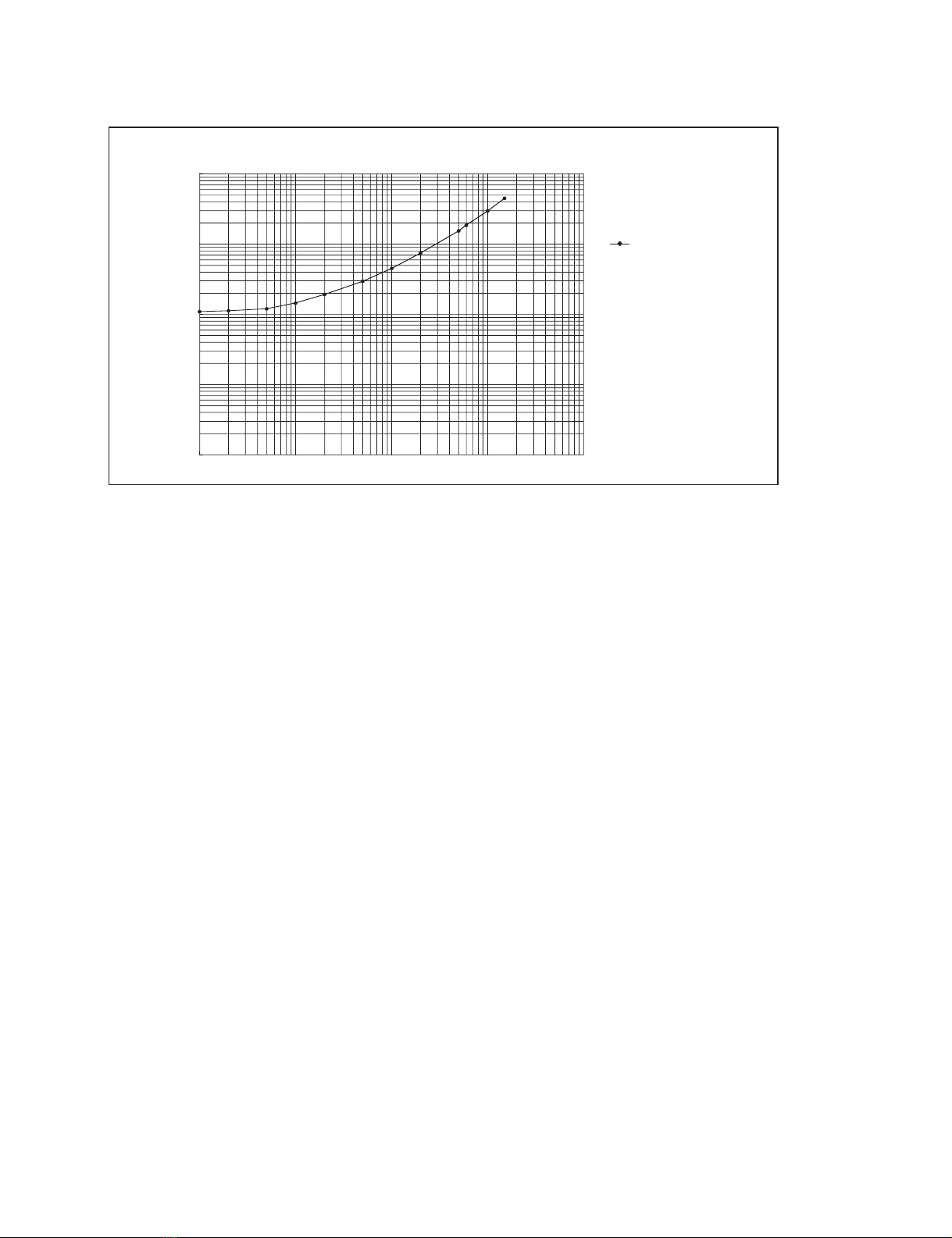

■PERFORMANCE GRAPHS（特性図）
1
10
100
1000
10000
1 10 100 1000 10000
Output
Power[W]
Power consumption[W]
Power
Consumption[W]
Mode:STEREO
Both ch

PC9501N
9
■DISASSEMBLY PROCEDURE（分解手順）
1. Top Cover (Time required: about 2 minutes)
1-1. Remove the nine (9) screws marked [280]. The top
cover can then be removed. (Fig. 1)
2. Rear Assembly (Time required: about 4 minutes)
2-1. Remove the top cover. (See Procedure 1.)
2-2. Remove the six (6) screws marked [240]. The rear
assembly can then be removed. (Fig. 2)
∗With PC9501N of the J specification, remove the screw
marked [90]. (Fig.1)
1. トップカバー（所要時間：約 2 分）
1-1. [280] のネジ 9 本を外し、 ト ッ プカバーを外 し ます。
(図1)
2. リア Assy（所要時間：約 4 分）
2-1. ト ッ プカバーを外 し ます。 （1 項参照 )
2-2. [240] のネジ 6 本を外 し、 リ ア Ass’ y を外し ます。（図 2)
∗PC9501N(J) 仕向は [90] のネジを外します。( 図 1)
[30]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190)+ バインド B タイト
[90]: Bind Head Screw 4.0X8 MFZN2BL (EG340360) + バインド小ネジ
[100]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190) + バインド B タイト
[280]: Bonding Tapping Screw-B 4.0X8 MFZN2BL (VR779900) ボンディング B タイト
Fig.1 （図 1）
[240]: Bonding Tapping Screw-B 4.0X8 MFZN2BL (VR779900) ボンディング B タイト
[330]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190) + バインド B タイト
Fig.2 （図 2）
[280] [280]
[280]
[280]
[100]
[30b]
[30b]
[40]
[90]
[30a]
PS10 1/2
IN10
4/5
I/O rock
[240][240]
[330]
[240]

PC9501N
10
3. I N10 1/5 Circuit Board (Time required: about 5 minutes)
3-1. Remove the top cover. (See Procedure 1.)
3-2. Remove the rear assembly. (See Procedure 2.)
3-3. Remove the two (2) screws marked [330] and then
remove the SP terminal cover. (Fig. 2)
3-4. Remove the one (1) screw marked [R70] , two (2)
screws marked [R80] , four (4) screws marked [R90]
and four (4) screws marked [R100]. The IN10 1/5
circuit board can then be removed. (Fig. 3)
4. I N10 4/5 Circuit Board (Time required: about 5 minutes)
4-1. Remove the top cover. (See Procedure 1.)
4-2. Remove the rear assembly. (See Procedure 2.)
4-3. Remove the four (4) screws marked [30a]. The IN10
4/5 circuit board can then be removed. (Fig. 1)
5. I N10 5/5 Circuit Board (Time required: about 3 minutes)
5-1. Remove the top cover. (See Procedure 1.)
5-2. Remove the two (2) screws marked [R60]. The IN10
5/5 circuit board can then be removed. (Fig. 3)
3. IN101/5シート（所要時間：約 5 分）
3-1. ト ッ プカバーを外 し ます。 (1 項参照 )
3-2. リ ア Ass’ y を外 し ます。 (2 項参照 )
3-3. [330] のネジ 2 本を外 し、 Ｓ Ｐ ター ミ ナルカバーを外 し
ます。 (図2)
3-4. [R70] のネジ 1 本 と 、 [R80] のネジ 2 本、 [R90] のネジ 4
本、 [R100] のネジ 4 本を外し 、 IN10 1/5 シー ト を外 し
ます。 (図3)
4. IN104/5シート（所要時間：約 5 分）
4-1. ト ッ プカバーを外 し ます。 (1 項参照 )
4-2. リ ア Ass’ y を外 し ます。 (2 項参照 )
4-3. [30a] のネジ 4 本を外 し、 IN10 4/5 シー ト を外 し ます。
(図1)
5. IN105/5シート（所要時間：約 3 分）
5-1. ト ッ プカバーを外 し ます。 (1 項参照 )
5-2. [R60] のネジ 2 本を外 し、 IN10 5/5 シー ト を外し ます。
（図 3)
[R60]: Pan Head Screw 2.6X6 MFZN2BL (VC990500)+ ナベ小ネジ
[R70]: Bonding Tapping Screw-B 3.0X8 MFZN2BL (VN413300) ボンディング B タイト
[R80]: Bind Head Tapping Screw-B 3.0X12 MFZN2BL (VQ074600)+ バインド B タイト
[R90]: Bind Head Tapping Screw-B 2.6X8 MFZN2BL (VB096700)+ バインド B タイト
[R100]: Flat Head Tapping 3.0X8 MFZN2BL (EP600790) +皿Bタイト
Fig.3 （図 3）
6. Front Panel Assembly
(Time required: about 4 minutes)
6-1. Remove the three (3) screws marked [210a] from the
side cover L, three (3) screws marked [210b] from the
side cover R and two (2) screws marked [220]. The
front panel assembly can then be removed. (Fig. 4)
6. フロントパネル Assy（所要時間：約 4 分）
6-1. サ イ ド カバー Ｌ [210a] のネジ 3 本 と サ イ ド カバー R
[210b] のネジ 3 本を外 し、 [220] のネ ジ 2 本を外 し、 フ
ロ ン ト パネル Ass’ y を外し ます。 ( 図 4)
[20] [20][R50]
IN10 1/5
[R90] [R90] [R70] [R100] [R100] [R10][R80][R60]
IN10 5/5

PC9501N
11
[185]: Flat Washer 4X9X0.8 MFZN2BL (VP367000) 平座金みがき丸
[190]: Bonding Tapping Screw-B 4.0X8 MFZN2BL (VR779900) ボンディング B タイト
[210]: Bonding Tapping Screw-B 4.0X8 MFZN2BL (VR779900) ボンディング B タイト
[220]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190)+ バインド B タイト
Fig.4 （図 4）
7. DC Fan (Time required: about 4 minutes)
7-1. Remove the top cover. (See Procedure 1.)
7-2. Remove the front panel assembly. (See Procedure 6.)
7-3. Remove the two (2) screws marked [F30] from the DC
fan and then remove the fan. Use the same for both
right and left fans. (Fig. 5)
8. Power Switch (Time required: about 8 minutes)
8-1. Remove the top cover. (See Procedure 1.)
8-2. Remove the front panel assembly. (See Procedure 6.)
8-3. Remove the DC fans. (See Procedure 7.)
8-4. Remove the four (4) screws marked [F180] and then
remove the two front covers. (Fig. 5)
8-5. Remove the six (6) screws marked [F150] and then
remove the front panel. (Fig. 6)
8-6. Remove the power switch knob and the two (2)
screws marked [F40]. The power switch (PS10 2/2
circuit board mount) can then be removed. (Fig. 6)
8-7. Remove the power switch from the PS10 2/2 circuit
board.
7. DC ファン（所要時間：約 4 分）
7-1. ト ッ プカバーを外し ます。 (1 項参照 )
7-2. フ ロ ン ト パネル Ass’ y を外 し ます。 (6 項参照 )
7-3. DC フ ァ ンの [F30] のネジ 2 本を外 し 、 フ ァ ン を外 し ま
す。 左右 と も 同 じ方法で外せます。 ( 図 5)
8. パワースイッチ（所要時間：約 8 分）
8-1. ト ッ プカバーを外し ます。 (1 項参照 )
8-2. フ ロ ン ト パネル Ass’ y を外 し ます。 (6 項参照 )
8-3. DC フ ァ ン を外し ます。 (7 項参照 )
8-4. [F180] のネジ 4 本を外し、 フ ロ ン ト カバー印刷及びフ
ロ ン ト カバー処理を 2 ケ所外 し ます。 ( 図 5)
8-5. [F150] のネジ 6 本を外 し 、 フ ロ ン ト パネルを外 し ます。
(図6)
8-6. パワース イ ッ チ ノ ブ を外し、 [F40] のネジ 2 本を外し 、
パワース イ ッ チ （PS10 2/2 シー ト にマ ウ ン ト ） を外 し
ます。 (図6)
8-7. PS10 2/2 シー ト か ら パワース イ ッ チを外 し ます。
[F30]: Bind Head Screw 4.0X30 MFZN2BL (VT229100) + バインド小ネジ
[F180]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190)+ バインド B タイト
Fig.5 （図 5）
[220]
PS10 1/2
IN10 1/5
[210b]
[190]
[185]
[210a]
[190]
Side Cover R
(サイドカバーR)
Side Cover L
(サイドカバーL)
[185]
[F180]
[F180][F30] [F30]
[F30][F30]
PC 9501N
Front Cover（フロントカバー印刷)
Front Cover（フロントカバー処理)

PC9501N
12
9. I N10 2/5 Circuit Board (Time required: about 4 minutes)
9-1. Remove the top cover. (See Procedure 1.)
9-2. Remove the front panel assembly. (See Procedure 6.)
9-3. Remove the DC fans. (See Procedure 7.)
9-4. Remove the four (4) screws marked [F180] and then
remove the two front covers. (Fig. 5)
9-5. Remove the six (6) screws marked [F150] and then
remove the front panel. (Fig. 6)
9-6. Remove the two (2) screws marked [F70]. The IN10
2/5 circuit board can then be removed. (Fig. 6)
10. I N10 3/5 Circuit Board (Time required: about 4 minutes)
10-1. Remove the top cover. (See Procedure 1.)
10-2. Remove the front panel assembly. (See Procedure 6.)
10-3. Remove the DC fans. (See Procedure 7.)
10-4. Remove the two front covers. (See Step 9-4.)
10-5. Remove the front panel. (See Step 9-5.)
10-6. Remove the two (2) attenuation knobs A/B and two (2)
hexagonal nuts. The IN10 3/5 circuit board can then
be removed. (Fig. 6)
9. IN102/5 シート（所要時間：約 4 分）
9-1. ト ッ プカバーを外 し ます。 (1 項参照 )
9-2. フ ロ ン ト パネル Ass’ y を外 し ます。 (6 項参照 )
9-3. DC フ ァ ン を外し ます。 (7 項参照 )
9-4. [F180] のネジ 4 本を外 し 、 フ ロ ン ト カバー印刷及びフ
ロ ン ト カバー処理を 2 ケ所外 し ます。 ( 図 5)
9-5. [F150] のネジ 6 本を外 し、 フ ロ ン ト パネルを外 し ます。
(図6)
9-6. [F70] のネジ 2 本を外 し、 IN10 2/5 シー ト を外し ます。
(図6)
10. IN103/5シート（所要時間：約 4 分）
10-1. ト ッ プカバーを外し ます。 (1 項参照 )
10-2. フ ロ ン ト パネル Ass’ y を外 し ます。 (6 項参照 )
10-3. DC フ ァ ン を外し ます。 (7 項参照 )
10-4. フ ロ ン ト カバー印刷及びフ ロ ン ト カバー処理を 2 ケ所
外し ます。 (9-4. 項参照 )
10-5. フ ロ ン ト パネルを外 し ます。 (9-5. 項参照 )
10-6. ア ッ テネータ ー ノ ブ A/Bのツ マ ミ 2ケ と VRの六角ナ ッ
ト 2 ケ を外 し、 IN10 3/5 シー ト を外 し ます。 ( 図 6)
[F40]: Bind Head Screw 3.0X6 MFZN2BL (EG330360) ＋バインド小ネジ
[F70]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190) ＋バインド Ｂ タイト
[F150]: Flat Head Screw 4.0X8 MFZN2BL (VA221200)＋皿小ネジ
Fig.6 （図 6）
11. PA Unit (Time required: about 7 minutes)
11-1. Remove the rear assembly. (See Procedure 2.)
11-2. Remove the top cover. (See Procedure 1.)
11-3. Remove the nine (9) screws marked [190] and three
(3) screws marked [210]. The side cover and PA unit
can then be removed. Use the same method for both
A and B channels. (Fig. 4)
∗Flat washers marked [185] are attached between the side
cover and PA unit. Take care not to lose flat washers
marked [185] when removing screws marked [190].
11. PA ユニット（所要時間：約 7 分）
11-1. リ ア Ass’ y を外 し ます。 (2 項参照 )
11-2. ト ッ プカバーを外し ます。 (1 項参照 )
11-3. [190] のネジ 9 本 と [210] のネジ 3 本を外 し、 サ イ ド カ
バーを外し、 PA ユニッ ト を外し ます。 A、 Bチャ ンネ
ルとも同じ方法で外れます。 (図4)
∗PA ユニットとサイドカバーの間には、平座金 [185]があります。
[190] のネジを外すときは、[185] の平座金を紛失しないよう注意
してください。
[F150]
[F150]
Attenuation knob
(アッテネーターノブ)
PS10 2/2 IN10 3/5
[F60] [F80]
Power switch knob
(パワースイッチノブ)
Hexagonal nut
(六角ナット)
[F10]
[F70][F40]
IN10 2/5

PC9501N
13
12. P A10 Circuit Board (Time required: about 11 minutes)
12-1. Remove the top cover. (See Procedure 1.)
12-2. Remove the PA unit. (See Procedure 11.)
12-3. Remove 33 screws marked [P60] fixing the pair
transistor, FET and diode, three (3) screws marked
[P80] and six (6) screws marked [P40]. The PA10
circuit board can then be removed. (Fig. 7)
12. PA10 シート（所要時間：約 11 分）
12-1. ト ッ プカバーを外 し ます。 (1 項参照 )
12-2. PA ユニ ッ ト を外 し ます。 (11 項参照 )
12-3. ペアー ト ラ ンジ ス ター、 FET と ダ イ オー ド の止めネジ
[P60] 33 本 と [P80] のネジ 3 本、[P40] のネジ 6 本を外 し 、
PA10 シー ト を外 し ます。 ( 図 7）
[P40]: Bind Head Screw 3.0X6 MFZN2BL (EG330360) ＋バインド小ネジ
[P60]: Bind Head Screw-SP 3.0X12 MFZN2Y (VB763800) ＋バインド小ネジ
[P80]: Bind Head Screw-SP 2.6X8 MFZN2Y (EG320240) ＋バインド小ネジ
Fig.7 （図 7）
13. P S10 Circuit Board (Time required: about 8 minutes)
13-1. Remove the top cover. (See Procedure 1.)
13-2. Remove the front panel assembly. (See Procedure 6.)
13-3. Remove the rear assembly. (See Procedure 2.)
13-4. Remove the eleven (11) screws marked [30b], one (1)
screw marked [100] and one (1) screw marked [90]
and then release the I/O rock marked [40]. The PS10
circuit board can then be removed. (Fig. 1)
[40]: PC9501N (J) is not used.
13. PS10 シート（所要時間：約 8 分）
13-1. ト ッ プカバーを外 し ます。 (1 項参照 )
13-2. フ ロ ン ト パネル Ass’ y を外し ます。 (6 項参照 )
13-3. リ ア Ass’ y を外 し ます。 (2 項参照 )
13-4. [30b] のネジ 11 本 と [100] のネジ 1 本 と [90] のネジ 1 本
を外 し、 [40] の I/O ロ ッ ク を外 し、 PS10 シー ト を外 し
ます。 (図1)
[40]: PC9501N （J） は使用 し てい ません。
[P60] [P60][P80]
[P40]
[P60] [P60][P80]
[P40]

PC9501N 14
■NOTES ON WIRING
CN111
CN112
CN610CN609
CN103
[F80]
Fan lead wire
Arrange the black and brown wires under the tube [250],
and fix the wires and tube with the cord holder [260].
Twist the black, yellow
and brown wires, then
connect the fasten
terminals to the circuit
board.
Twist the black and red wires,
then connect the fasten
terminals to the circuit board.
Then fix the wires with the
cord holder [260].
Fix the connector assemblies
[150] and [F80] connected to
CN201 and CN406 so that
they do not touch the heat
sink of the PA unit and the
parts on the PS10 circuit
board.
Wire the connector assembly [140]
connected to CN205 so that it passes
between the connector assembly
[R50] and the rear panel.
Bend the connector
assembly [R50] so that
it does not touch the
top panel.
Fix the connector assemblies [150] and
[140] connected to CN201 and CN205
so that they do not loosen.
Refer to *5.
Refer to *4.
Twist the black and red
wires.
Twist the black, yellow
and brown wires, then
connect the fasten
terminals to the circuit
board. Then fix the
wires with the cord
holder [260].
[140]
[150]
[160]
[250]
[110]
[120]
[F60]
[F80]
[R50]
*1 The mark indicates the cord
holder.
*2 Attach the connector assemblies
[120] and [R50] with the
character upside.
*3 Fix the connector assembly
[F80] and the fan lead wire
connected to CN103 with the
cord holder [260]. Make sure to
fix them at the position close to
CN103.
*4 For PC9501N (J), connect the
black wire of the AC cord [60] to
CN111 and the white wire to
CN112.
*5 Run the connector assembly
[140] connected to CN609 and
CN610 through under two red
wires and two black wires, and
fix them with the cord holder
[260].
Fan Fan
Wire the connector assembly
[140] connected to CN205 so that
it does not pass under the screw
hole of JK402.
Attach the tube to the
connector assemblies
so that they do not
touch the parts on the
PS10 circuit board, and
fix them with the cord
holder [260].
Refer to *3.
Connector assembly PSW
[110]: Connector Assembly PH&PH 9P 350L (VN667700)
[120]: Connector Assembly 37P 60mm P=1.25 (MF137060)
[140]: Connector Assembly IN (WD522000)
[150]: Connector Assembly IN3 (WD522100)
[160]: Connector Assembly TE (WD522300)
[250]: Tube BLACK D=18 (--)
[260]: Cord Holder BK-1 (CB069250)
[F60]: Connector Assembly PH&PH 11P 310L (WD521900)
[F80]: Connector Assembly ATT (--)
[R50]: Connector Assembly 35P 60mm P=1.25 (MF135060) *(--): Not available as spare parts.

PC9501N
15
■配線上の注意
CN111
CN112
CN610CN609
CN103
[F80]
DCファン
リード線
黒、茶の線材をスミチューブ［250］の下に配置し、インシュロッ
クタイ［260］で固定します。
黒、黄、茶の線材は1〜2回
よじってからファストン端
子を接続します。
黒、赤の束線は1〜2回よじって
からファストン端子を接続し、
インシュロックタイ［260］で
固定します。
CN201、CN406に接続する束線
［150］および［F80］がPAユ
ニットのヒートシンクおよび
PS10シート内の部品に接触しな
いよう結束します。
CN205に接続する束線［140］がカー
ド電線C&C［R50］とリアパネルの間
を通過するように配線します。
カード電線C&C［R50］
が天板に接触しないように
曲げておきます。
CN201、CN205に接続する束線［150］
および［140］がたるまないように結束し
ます。
※ 5 を参照してください。
※
4 を参照してください。
黒、赤の束線を1〜2回よじ
ります。
黒、黄、茶の束線は1〜2回
よじってからファストン端
子を接続し、インシュロッ
クタイ［260］で固定しま
す。
[140]
[150]
[160]
[250]
[110]
[120]
[F60]
[F80]
[R50]
※1 図中の はインシュロックタイを
示しています。
※2 カード電線C&C［120］および
［R50］は文字面が上になるよう
取り付けます。
※3CN103に接続する束線［F80］
とDCファンリード線をインシュロ
ックタイ［260］で結束します。
このとき、なるべくCN103に近い
位置で結束します。
※4PC9501N（J）では、電源コー
ド［60］の黒線をCN111、白線
をCN112に取り付けます。
※5CN609、CN610に接続する束線
［140］は赤2本、黒2本の線の下
を通し、インシュロックタイ
［260］で固定します。
DCファン DCファン
CN205に接続する束線［140］が
JK402上のネジ穴の下を通過しないよ
うに配線します。
この部分の束線がPS10シ
ート内の部品に接触しない
ようにスミチューブを装着
し、インシュロックタイ
［260］で固定します。
※3を参照してください。
束線PSW
[110]: Connector Assembly PH&PH 9P 350L (VN667700) 束線 #28
[120]: Connector Assembly 37P 60mm P=1.25 (MF137060) カード電線 C&C
[140]: Connector Assembly IN (WD522000) 束線 IN
[150]: Connector Assembly IN3 (WD522100)束線 IN3
[160]: Connector Assembly TE (WD522300) 束線 TE
[250]: Tube BLACK D=18 (--) スミチューブ
[260]: Cord Holder BK-1 (CB069250) インシュロックタイ
[F60]: Connector Assembly PH&PH 11P 310L (WD521900) 束線 #28
[F80]: Connector Assembly ATT (--) 束線 ATT
[R50]: Connector Assembly 35P 60mm P=1.25 (MF135060) カード電線 C&C ※ (--):サービス用部品として準備されていません。

PC9501N
16
■LSI PIN DESCRIPTION（LSI端子機能表）
• HD64F7044F28V (X5719B00) CPU IN10: IC801
PIN
NO. NAME I/O FUNCTION PIN
NO. NAME I/O FUNCTION
1
PE1/TIOC4C/DACK0/AH
_____
I/O Port E / MTU I/O / DMA transfer strobe / Address hold 57 PD11/D11 I/O
Port D / Data bus
2
PE15/TIOC4D/DACK1/IRQOUT I/O Port E / MTU I/O / DMA transfer strobe / Interrupt request output 58 PD10/D10 I/O
3 Vss I Ground 59 PD9/D9 I/O
4PC0/A0 O
Port C / Address bus
60 PD8/D8 I/O
5 PC1/A1 O 61 Vss I Ground
6PC2/A2 O 62PD7/D7 I/O
Port D / Data bus
7PC3/A3 O 63PD6/D6 I/O
8PC4/A4 O 64PD5/D5 I/O
9 PC5/A5 O 65 Vcc I Power supply
10 PC6/A6 O 66 PD4/D4 I/O
Port D / Data bus
11 PC7/A7 O 67 PD3/D3 I/O
12 PC8/A8 O 68 PD2/D2 I/O
13 PC9/A9 O 69 PD1/D1 I/O
14 PC10/A10 O 70 PD0/D0 I/O
15 PC11/A11 O 71 Vss I Ground
16 PC12/A12 O 72 XTAL I Crystal oscillator
17 PC13/A13 O 73 MD3 I Mode set
18 PC14/A14 O 74 EXTAL I External clock
19 PC15/A15 O 75 MD2 I Mode set
20 PB0/A16 O Port B / Address bus 76 NMI I Non-maskable interrupt request
21 Vcc I Power supply 77 Vcc I Power supply
22 PB1/A17 O Port B / Address bus 78 MD1 I Mode set
23 Vss I Ground 79 MD0 I
24
PB2/IRQ0
________
/POE0
_________
/RAS
_______
I/O Port B / Interrupt request / Port output enable / Row address strobe 80 PLLVcc I PLL power supply
25
PB3/IRQ1
________
/POE1
________
/CASL
________
I/O Port B / Interrupt request / Port output enable / Lower column address strobe 81 PLLCAP I PLL capacitance
26
PB4/IRQ2
________
/POE2
________
/CASH
________
I/O Port B / Interrupt request / Port output enable / Upper column address strobe 82 PLLVss I PLL ground
27 Vss I Ground 83 PA15/CK O Port A / System clock
28
PB5/IRQ3
________
/POE3
_________
/RDWR I/O Port B / Interrupt request / Port output enable / DRAM read/write 84 RES
_______
I Power-on reset
29
PB6/IRQ4
_________
/A18/ BACK
___________
I/O Port B / Interrupt request / Address bus / Bus request acknowledge 85 PE0/TIOC0A/DREQ0
____________
I/O Port E / MTU I/O / DMA transfer request
30
PB7/IRQ5
_________
/A19/ BREQ
___________
I/O Port B / Interrupt request / Address bus / Bus request 86 PE1/TIOC0B/DRAK0 I/O Port E / MTU I/O / DREQ request acknowledgement
31 PB8/IRQ6
_________
/A20/ WAIT
__________
I/O Port B / Interrupt request / Address bus / Wait 87 PE2/TIOC0C/DREQ1
____________
I/O Port E / MTU I/O / DMA transfer request
32
PB9/IRQ7
_________
/A21/ADTRG
____________
I/O Port B / Interrupt request / Address bus / A/D conversion trigger input 88 PE3/TIOC0D/DRAK1 I/O Port E / MTU I/O / DREQ request acknowledgement
33 Vss I Ground 89 PE4/TIOC1A I/O Port E / MTU I/O
34 PA14/RD
_____
O Port A / Read 90 Vss I Ground
35 WDTOVF
_______________
O Watchdog time overflow 91 PF0/AN0 I
Port F / Analog input
36 PA13/WRH
________
O Port A / Upper write 92 PF1/AN1 I
37 Vcc I Power supply 93 PF2/AN2 I
38 PA12/WRL
________
O Port A / Lower write 94 PF3/AN3 I
39 Vss I Ground 95 PF4/AN4 I
40 PA11/CS1
_______
OPort A / Chip select 96 PF5/AN5 I
41 PA10/CS0
_______
O 97 AVss I Analog ground
42
PA9/TCLKD/IRQ3
________
IPort A / MTU timer clock input / Interrupt request 98 PF6/AN6 I Port F / Analog input
43
PA8/TCLKC/IRQ2
________
I99PF7/AN7I
44
PA7/TCLKB/CS3
______
I/O Port A / MTU timer clock input / Chip select 100 AVcc I Analog power supply
45
PA6/TCLKA/CS2
______
I/O 101 Vss I Ground
46
PA5/SCK1/DREQ1
___________
/IRQ1
_______
I/O Port A / Serial clock / DMA transfer request / Interrupt request 102 PE5/TIOC1B I/O Port E / MTU I/O
47 PA4/TXD1 O Port A / Data transmission 103 Vcc I Power supply
48 PA3/RXD1 I Port A / Data reception 104
PE6/TIOC2A I/O
Port E / MTU I/O
49
PA2/SCK0/DREQ0
___________
/IRQ0
________
I/O Port A / Serial clock / DMA transfer request / Interrupt request 105 PE7/TIOC2B I/O
50 PA1/TXD0 O Port A / Data transmission 106
PE8/TIOC3A I/O
51 PA0/RXD0 I Port A / Data reception 107
PE9/TIOC3B I/O
52 PD15/D15 I/O
Port D / Data bus
108
PE10/TIOC3C I/O
53 PD14/D14 I/O 109 Vss I Ground
54 PD13/D13 I/O 110
PE11/TIOC3D I/O Port E / MTU I/O
55 Vss I Ground 111
PE12/TIOC4A I/O
56 PD12/D12 I/O Port D / Data bus 112
PE13/TIOC4B/MRES
__________
I/O Port E / MTU I/O / Manual reset

PC9501N
17

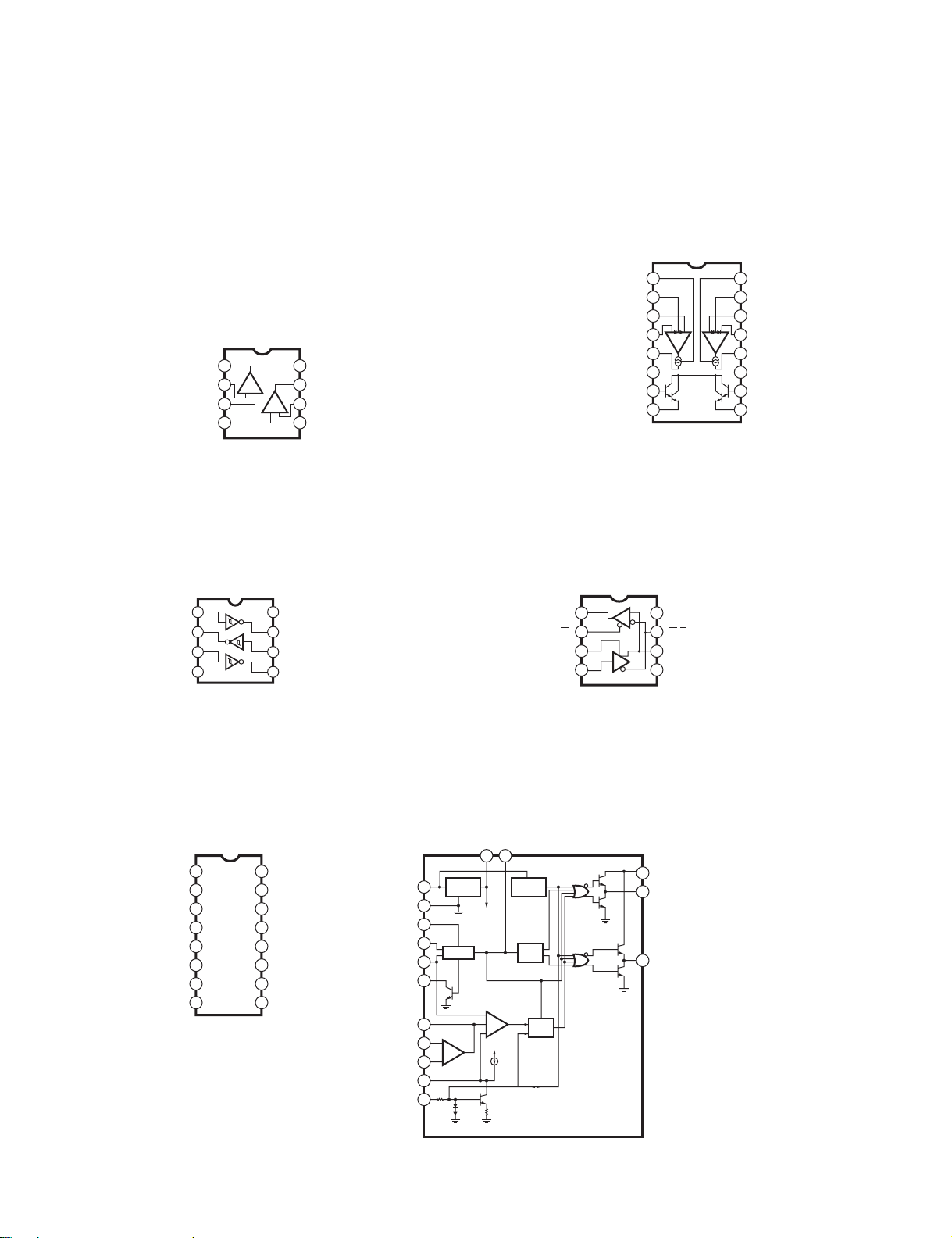

■IC BLOCK DIAGRAM（ICブロック図）
• NJM4558M (TE2) (X5804A00)
IN10: IC601~IC606
• NJM2068M-D (TE2) (X3505A00)
IN10: IC402~IC407, IC410, IC901~IC906
• M5238AFP (X6317A00)
IN10: IC401
OP AMP
• NJM13600M (TE2) (X5042A00)
IN10: IC409
OP AMP
(Operational Transconductance Amplifier)
• TC7WH14FU (XY806A00)
IN10: IC804
INVERTER
• DS36276M (X2155A00)
IN10: IC802
TRANSCEIVER
• UC3525AN (X5952A00)
PS10: IC101
REGULATOR
– +
– +
1
2
3
4
8
7
6
5
Output A
Non-Inverting
Input A
Ground
+DC Voltage
Supply
Output B
Inverting
Input B
Non-Inverting
Input B
Inverting
Input A
– + – +
AB
1AMP BIAS INPUT A
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
DIODE BIAS A
+INPUT A
–INPUT A
OUTPUT A
V–
BUFFER INPUT A
BUFFER OUTPUT A
AMP BIAS INPUT B
DIODE BIAS B
+INPUT B
–INPUT B
OUTPUT B
V+
BUFFER INPUT B
BUFFER OUTPUT B
1
2
3
4
7
6
5
81A
3Y
2A
GND
Vcc
1Y
3A
2Y
1
2
3
4
R8
7
6
5
RO
DE
DI
V
CC
DO/RI
DO/RI
GND
RE
D
Reference
Regulator
UVLO
Lockout
OSC Flip
Flop
PWM
Latch
NOR
NOR
Error
Amp
1INV. INPUT
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
N.I. INPUT
SYNC
OSC. OUTPUT
C
T
R
T
DISCHARGE
SOFT-START
V
REF
+V
IN
OUTPUT B
V
C
GROUND
OUTPUT A
SHUTDOWN
COMPENSATION
15+V
IN
12
16 4
3
6
5
9
1
2
13
11
14
GROUND
SYNC
R
T
C
T
COMPENSATION
INV. INPUT
N.I. INPUT
V
C
OUTPUT A
OUTPUT B
8SOFT-START
10SHUTDOWN
7DISCHARGE
V
REF
OSC
OUT
To Internal
circurity
V REF
3 kΩ
5 kΩ
COM S
S
R
50 µA

PC9501N
18
• TC9413AP (X2101A00)
IN10: IC408
VOLUME
•IR2110(X2382A00)
PS10: IC103, IC104
DRIVER
• LB1409M (X0654A00)
IN10: IC701, IC702
LED DRIVE
1V SS
2
3
4
5
6
7
8
OUT
IN
NC
L-ch
A-GND
CS1
GND
CK
11
12
13
14
15
16 V
DD
OUT
IN
NC
A-GND
CS2
STB
DATA
9
10
R-ch
2
1 16
3
4
5
6
7
8
15
14
13
12
11
10
9
OUT OUT
IN
NC
A-GND
CS2
STB
DATA
V
SS V DD
IN
L-ch
NC
A-GND
CS1
GND
CK
R-ch
L-ch
Data latch
circuit
R-ch
Data latch
circuit
Shift register (13bit)
Level
shift
circuit
Level
shift
circuit
Strobe generation circuit
1LO
2
3
4
5
6
7
COM
VCC
VS
VB
HO
9
10
11
12
13
14
VSS
LIN
SD
HIN
VDD
8
VDD/VCC
LEVEL
SHIFT PULSE
GEN
PULSE
GEN
VDD
VSS
HIN
SD
LIN
10
9
11
14
15
R
S
Q
RSQ
VDD/VCC
LEVEL
SHIFT
HV
LEVEL
SHIFT
UV
DETECT
UV
DETECT
DELAY
PULSE
FILTER
R
R
S
Q
6
7
5
3
1
2COM
LO
VCC
VS
VB
HO
1VCC
2
3
4
5
6
7
Vref1
VIN+
VIN–
OUT
GND
D1
11
12
13
14
15
16
D9
Vref2
D8
D7
D6
D5
10
8D2
D4
D3
9
3
2 1
4
R10
10K
R20
5
4.69K
R9
3.31K
R8
R7(2.34K), R6(1.66K), R5(1.17K)
R4(830), R3(586), R2(414)
1K
R1
13, 12, 11, 10, 9, 8
COM
VIN+
VIN–
5 6
GND
OUT
Vref 1 Vref 2VCC
16 15
–
+
COM
–
+
COM
–
+
14 7
D9
98 1
D8 D1

PC9501N
19
■CIRCUIT BOARDS（シート基板図）
•CONTENTS（目次）
IN10 1/5 Circuit Board (X5707B0) ................................................... 20
IN10 2/5 Circuit Board (X5707B0) ................................................... 22
IN10 3/5 Circuit Board (X5707B0) ................................................... 22
IN10 4/5 Circuit Board (X5707B0) ................................................... 23
IN10 5/5 Circuit Board (X5707B0) ................................................... 23
PA10 Circuit Board (X5704B0) ........................................................ 24
PS10 1/2 Circuit Board (X5689B0) .................................................. 26
PS10 2/2 Circuit Board (X5689B0) .................................................. 26
Note: See parts list for details of circuit board component parts.
注：シートの部品詳細はパーツリストをご参照ください。

PC9501N
20
• IN10 1/5 Circuit Board
from PS10 1/2-W102
+
SPEAKERS
OUTPUT
A2 B2 GND
+
A
––
from PA10 ACH-CN205
from PA10 ACH-W204
from PA10 BCH-W204
from PS10 1/2-W103
to IN10 2/5-CN701
to PA10 BCH-CN202
to PA10 ACH-CN202
from PA10 BCH-CN205
A'
A1 B1
B
B'
IN10: 2LP-X5707B0
