Yamaha AW 16 G User manual

AW16G
1
SERVICE MANUAL
PA 011646 1.354K-5551 Printed in Japan ’02.08
HAMAMATSU, JAPAN
CONTENTS
SPECIFICATIONS ............................................................3/5

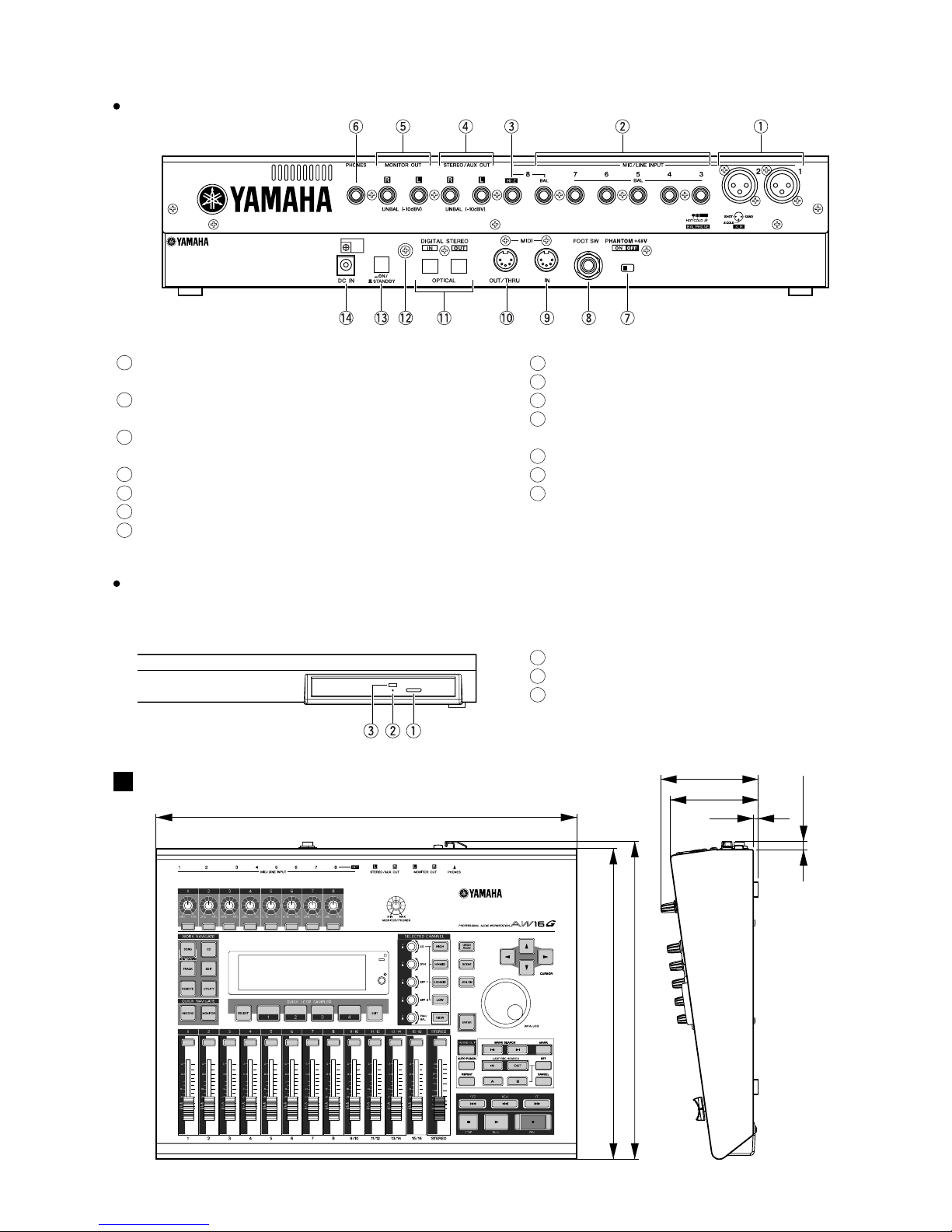

PANEL LAYOUT ................................................. 7
DIMENSIONS ..................................................................... 11

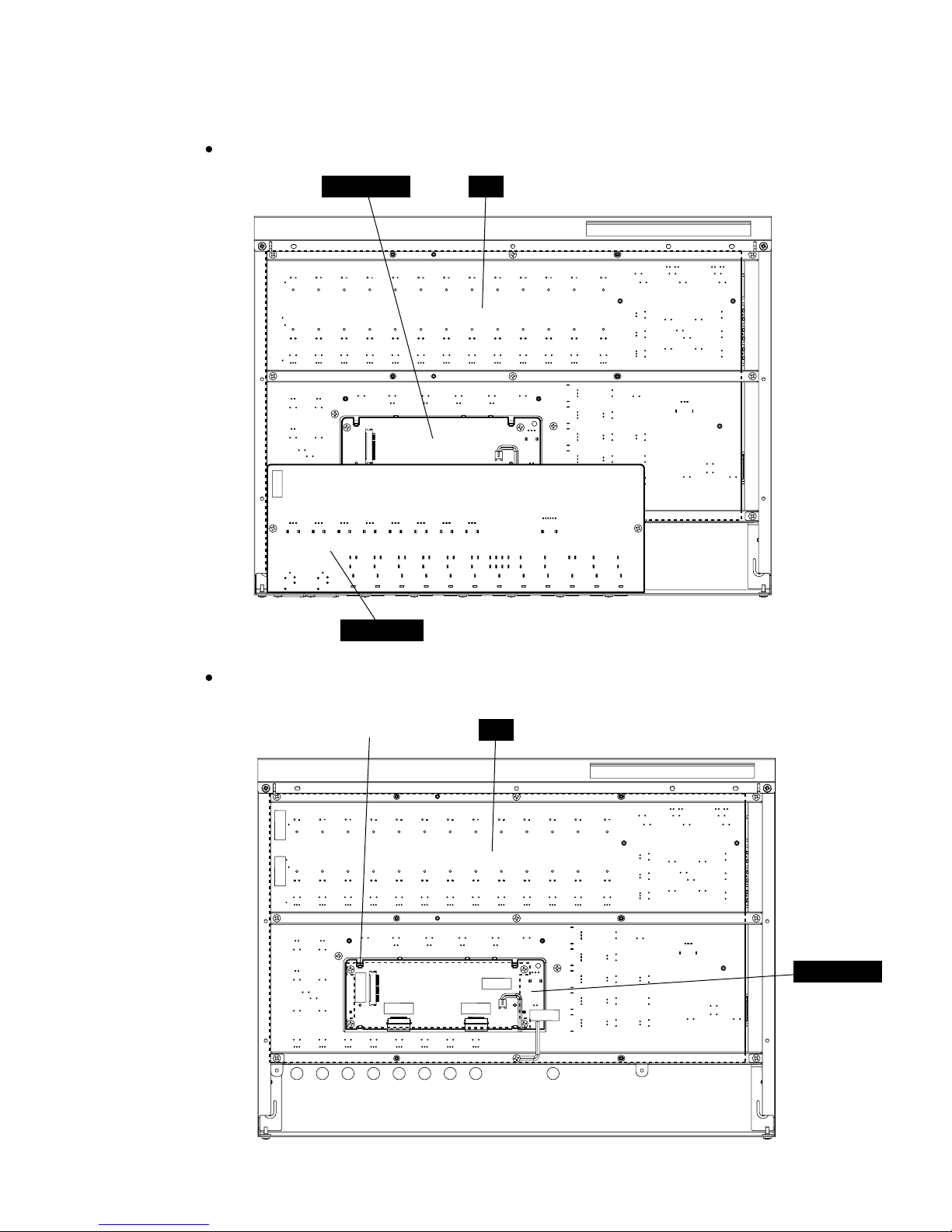

CIRCUIT BOARD LAYOUT ........................... 12
DISASSEMBLY PROCEDURE ......................................... 14

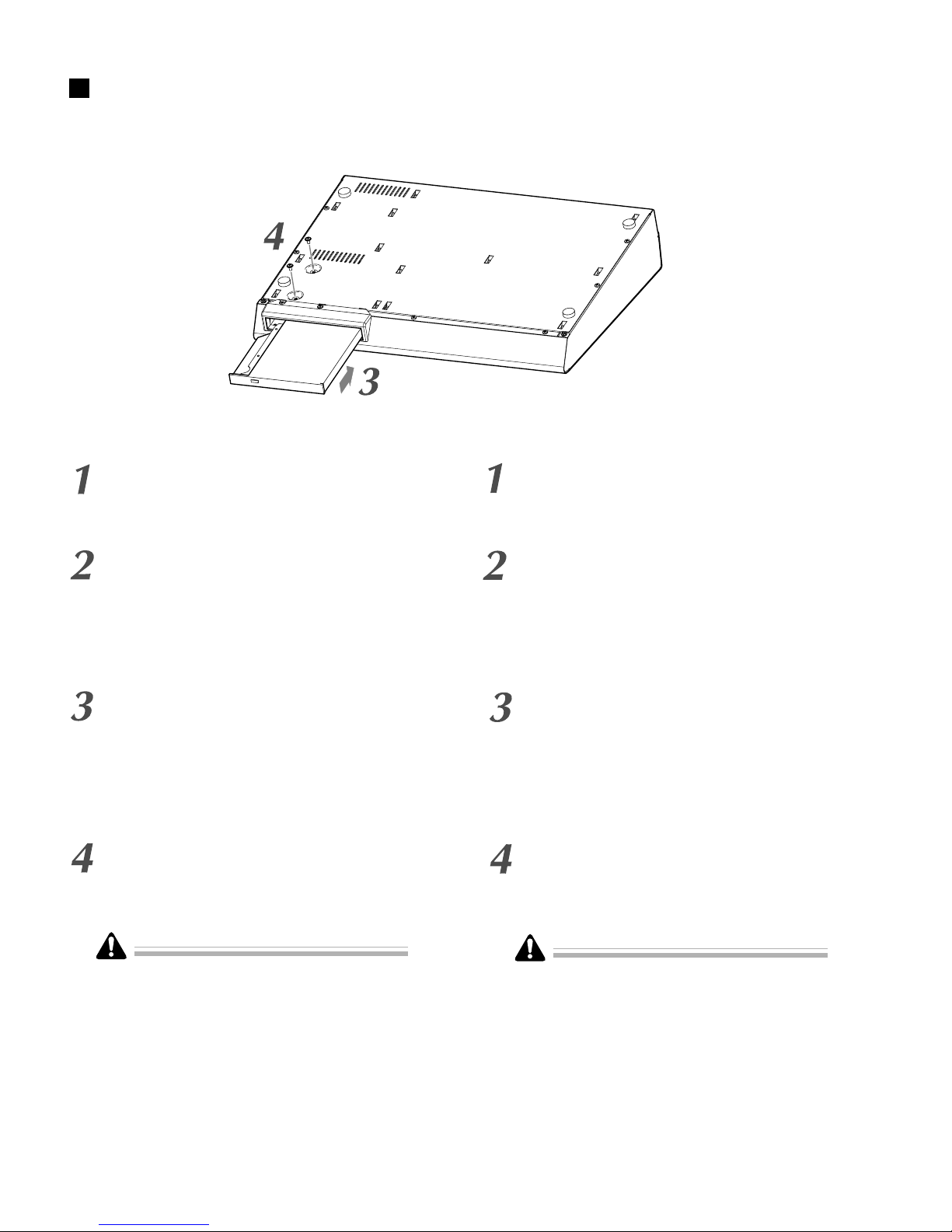

INSTALLING THE CD-RW DRIVE ..... 18

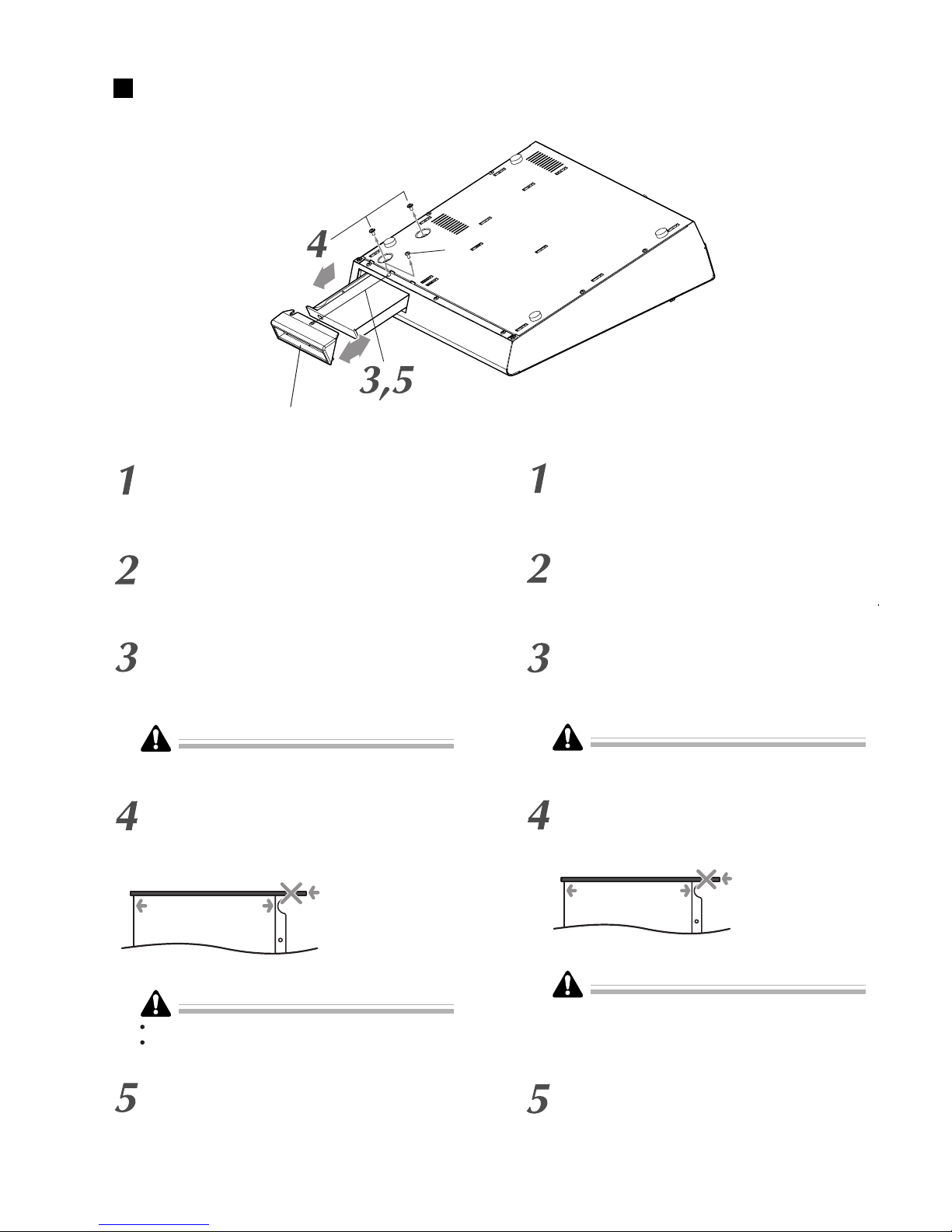

REMOVING THE CD-RW DRIVE ....... 19
LSI PIN DESCRIPTION ........................................... 20
IC BLOCK DIAGRAM ................................................ 25
CIRCUIT BOARDS ..................................................... 27
INSPECTIONS ...................................................................41/42
TEST PROGRAM .........................................43/48
INITIALIZING THE INTERNAL HARD DISK
......................................................... 53
SOFTWARE (OS) INSTALLATION ............................................ 54
UPGRADING THE SOFTWARE .. 55
INSTALLING SONG DATA AND PAD LIBRARY DATA .............56/57
DISPLAY MESSAGE LIST .....58/60
MIDI IMPLEMENTATION CHART..................................................... 62
PARTS LIST
BLOCK DIAGRAM
CIRCUIT DIAGRAM
This document is printed on chlorine free (ECF) paper.
PROFESSIONAL AUDIO WORKSTATION
（目次）
（
総合仕様 ）
（パネルレイアウト）
（寸法図） （ユニットレイアウト）
（分解手順）
（CD-RWドライブの取り付け）
（CD-RWドライブの取り外し）
（LSI端子機能表）
（ICブロック図）
（シート基板図）
（検査）
（テストプログラム）
（内蔵ハードディスクの初期化）
（ソフトウェア（OS）のインストール）
（ソフトウェアのバージョンアップ）
（SONGデータ、PADLIBRARYデータのインストール）
（ディスプレイメッセージリスト）
（ブロックダイアグラム）
（回路図）
このサービスマニュアルはエコパルプ
（ECF：無塩素系漂白パルプ）を使用しています。
20020725-オープンプライス
www.electronicsrepair.net

AW16G
2
IMPOR TANT NOTICE FOR THE UNITED KINGDOM
Connecting the Plug and CoConnecting the Plug and Co
Connecting the Plug and CoConnecting the Plug and Co
Connecting the Plug and Corr
rr
rdd
dd
d
IMPORTANT. The wires in this main lead are coloured in
accordance with the following code:
BLUE: NEUTRAL
BROWN: LIVE
As the colours of the wires in the main lead of this apparatus may not
correspond with the coloured markings identifying the terminals in
your plug, proceed as follows:
The BLUE wire must be connected to the terminal that is marked with
the letter N (or coloured BLACK).
The BROWN wire must be connected to the terminal that is marked
with the letter L (or coloured RED).
Be certain that neither core is connected to the earth terminal of the
three pin plug.
IMPOR TANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed
that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and under-
stood by the users, and have therefore not been restated.
WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have
accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to
this bus.)
IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power
to the unit.
WARNING: CHEMICAL CONTENT NOTICE!
The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where
applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly
other entities) to cause cancer and/or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT
SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose
eyes to solder/flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling
food.
WARNING
Components having special characteristics are marked and must be replaced with parts having specification equal to those
originally installed.
印の商品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用下さい。

AW16G
3
SPECIFICATIONS
General Specifications
Frequency Response0 +1/–3 dB, 20 Hz–20 kHz
(MIC/LINE IN – STEREO OUT)
Total harmonic distortion
(Nominal input/Output level) 20 kHz LPF
Less than 0.03% 1 kHz (LINE IN to
STEREO OUT)
Less than 0.2% 1 kHz (MIC IN to
STEREO OUT)
Dynamic range
(Maximum level to Noise level) IHF-A
109 dB typ. DA converter (STEREO OUT)
103 dB min. DA converter (STEREO OUT)
103 dB typ. AD + DA (LINE IN to STEREO
OUT)
97 dB min. AD + DA (LINE IN to STEREO
OUT)
AD converter 24-bit linear, 64-times oversam-
DA converter 24-bit linear, 128-times oversam-
pling
pling
Internal processing 32-bit
Sampling frequency Internal 44.1 kHz (±6%)
External 44.1 kHz (±6%)
Audio input section
MIC/LINE 8 channels
DIGITAL IN 2 channels (optical stereo ×1)
Audio output section
MONITOR OUT 2 channels (stereo ×1)
PHONES 2 channels (stereo ×1)
STEREO/AUX OUT 2 channels (stereo ×1)
DIGITAL OUT 2 channels (optical stereo
×1)
Mixer section Total 36 channels
MIC/LINE INPUT 8 channels
Internal effect return 4 channels (stereo ×2)
Recorder monitor 16 channels
Quick loop sampler 8 channels (stereo ×4)
Internal effects section
Multi-effects ×2
B us section Total 8 buses
Bus 2 (L/R)
AUX 2 (1/2)
STEREO 2 (L/R)
Effect 2 (1/2)
Internal HDD 20 GB 2.5" IDE
Maximum capacity per one song: 6.4 GB
Maximum songs 1,000 songs
Recorder resolution 16 bit linear (non-compressed)
Maximum tracks of recording/playback simultaneously
8 tracks, Recording & 16 tracks,
pla
y
back
Number of tracks 144 tracks (16 tracks + stereo
tracks) ×8 virtual
Fader 13 ×45 mm
MIDI MTC (Master/Slave), MIDI Clock
(Master), MMC (Master/Slave), Pro-
gram Change, Control Change,
Bulk Dump
Memory Scene memory, EQ library, dynam-
ics library, effect library, channel
library, sample library
AC adaptor PA-300
Power requirements U.S.A. & Canada 110–120 V,
50/60 Hz
Europe 220–240V, 50/60 Hz
Dimensions (W ×H ×D)
425.0 ×98.8 ×321.5 mm
(16.7 ×3.9 × 12.6 inches)
Weight 4.4 kg (9.7 lbs)
Operating temperature range
5°to 35°C
Options Footswitch FC5, CD-RW Drive
CDRW16G
Mixer section
Input/output
MIC/LINE input channel 1, 2 (balanced, XLR-type)
+48V ±3V DC phantom powering
Input impedance 3 kΩ
Nominal input level –46 dB to +4 dB
Minimum input level –52 dB
Maximum input level +18 dB
MIC/LINE input channel 3–8
(balanced, TRS phone jack)
Input impedance 3 kΩ
Nominal input level –46 dB to +4 dB
Minimum input level –52 dB
Maximum input level +18 dB
MIC/LINE input (Hi-Z) channel 8
(unbalanced, phone jack)
Input impedance 500 kΩ
Nominal input level –46 dB to +4 dB
Minimum input level –52 dB
Maximum input level +18 dB
STEREO/AUX OUT L, R (unbalanced, phone jack)
Output impedance 150Ω
Nominal load impedance 10 kΩ
Nominal output level –10 dBV
Maximum output level +4 dBV
MONITOR OUT L, R (unbalanced, phone jack)
Output impedance 150Ω
Nominal load impedance 10 kΩ
Nominal output level –10 dBV
Maximum output level +4 dBV

AW16G
4
PHONES (unbalanced, TRS phone jack)
Nominal load impedance 8–40Ω
Maximum output level 100 mW + 100 mW
(40 Ωload)
DIGITAL STEREO I/O Optical
* 0 dB= 0.775 Vrms, 0 dBV= 1.0 Vrms
Digital mixer
Input channel (INPUT 1–8, TRACK 1–16, PAD 1–4)
Attenuator, Phase (normal,
reverse), EQ (4-band PEQ),
Dynamics, On/Off, Pan
Internal effects returnEQ (4-band PEQ), On/Off, Pan
Bus
Stereo L, R Attenuator, EQ (4-band PEQ),
Dynamics, On/Off, Balance
Bus L, R
Aux 1–2
EFF 1–2
Recorder section
Edit
Song edit Optimize, Delete, Copy, Import
Track edit Erase, Delete, Insert, Copy, Move,
Exchange,TimeCompression/
Expansion, Pitch Change, Export,
CD import
Others
Locate Quick locate: RTZ, A/B, Last REC
In/Out
Mark: 1–99
Punch I/O Manual Punch I/O, Auto Punch I/
O
Quick loop sampler
POLYPHONY 4 voices (stereo)
RECORDABLE TIME Total 44 seconds (stereo)
Edit function NAME, TRIM, PLAYBACK, MODE,
ERASE, EXTRACT, CD IMPORT,
TRACK IMPORT
Controls
ANALOG SECTION
INPUT [CH1-8] LINE/MIC VR
INPUT [CH1-2] PHANTOM +48V SW ON/OFF
OUTPUT LEVEL MONITOR/PHONES VR
MIXER SECTION
WORK NAVIGATE SONG/CD/TRACK/EDIT/UTIL-
ITY/REMOTE
QUICK NAVIGATE RECORD/MONITOR
CHANNEL SELECT INPUT1-8/TRACK 1-8/TRACK
[9/10]-[15/16]/STEREO
MIXER SCENE/VIEW/[PAN/BAL]/EFF1/
EFF2
EQ EQ/DYN/HIGH/HI-MID/LO-MID/
LOW
FADER TRACK 1-8/TRACK [9/10]-[15/16]/
STEREO
SAMPLER SECTION
QUICK LOOP SAMPLER SELECT/PAD 1-4/EDIT
RECORDER SECTION
LOCATE / /IN/OUT/A/B/RTZ/MARK/
SET/CANCEL/AUTO PUNCH/
REPEAT
TRANSPORT REW/FF/STOP/PLAY/REC
COMMON SECTION
DATA ENTRY / / / /ENTER
UNDO/REDO
SOUND CLIP
JOG ON
ENCORDER DATA/JOG
DISPLAYS 240 ×64 dot GRAPHIC LCD
(contrast control pot.)
Control I/O
MIDI IN 5-pin DIN
MIDI OUT/THRU 5-pin DIN
Foot switch Phone jack

AW16G
5
■一般仕様
周波数特性 0＋1/−3dB、20Hz〜20kHz
（MIC/LINEIN-STEREOOUT）
全高調波歪（NominalInput/OutputLevel）20kHzLPF
0.03％以下1kHz（LINE IN →
STEREO OUT）
0.2％以下1kHz（MIC IN→
STEREO OUT）
ダイナミックレンジ（Maximum Level to Noise Level）
IHF-A
109dB typ. DA コンバーター（STEREO OUT）
103dB min. DA コンバーター（STEREO OUT）
103dB typ. AD ＋DA（LINE IN →STEREO
OUT）
97dB min. AD ＋DA（LINE IN →STEREO
OUT）
AD コンバーター 24 ビットリニア／
DAコンバーター 24 ビットリニア／128 倍オーバー
64 倍オーバー
サンプリング
サンプリング
内部処理 32 ビット
サンプリング周波数 内部44.1kHz（±6%）
外部44.1kHz（±6%）
オーディオ入力部
MIC/LINE 8 チャンネル
DIGITAL IN 2 チャンネル（オプティカルステレオ
×1）
オーディオ出力部
MONITOR OUT 2 チャンネル（ステレオ×1）
PHONES 2 チャンネル（ステレオ×1）
STEREO/AUX OUT 2 チャンネル（ステレオ×1）
DIGITAL OUT 2 チャンネル（オプティカル
ステレオ×1）
ミキサー部 計36 チャンネル
MIC/LINE INPUT 8 チャンネル
内部エフェクトリターン 4 チャンネル（ステレオ×2）
レコーダーモニター 16 チャンネル
クイックループサンプラー8 チャンネル（ステレオ×4）
内部エフェクト部
マルチエフェクト×2基
バス部 計8 バス
BUS 2（L/R）
AUX 2（1/2）
STEREO 2（L/R）
EFFECT 2（1/2）
内蔵ハードディスク 20GB 2.5 インチIDE
1 ソングあたりの最大容量：6.4GB
最大ソング数 1,000 ソング
量子化ビット 16 ビットリニア（非圧縮）
同時録音再生最大トラック数8 トラック録音、16 トラッ
ク再生
トラック数 144 トラック（16 トラック＋ステ
レ
オトラック）× 8 バーチャルトラック

フェーダー 13 ×45mm
MIDI MTC（Master/Slave）、MIDI Clock
（Master）、MMC（Master/Slave）

、

Program Change、Control
Change、Bulk Dump
メモリー シーンメモリー、EQ ライブラリー、

ダ

イナミクスライブラリー、エフェクト

ライブラリー、チャンネルライブラ
リー、サンプルライブラリー
電源 100V 50/60Hz
AC アダプター PA-300
最大外形寸法 425.0×98.8 ×321.5mm
重量 4.4kg
動作環境温度 5 〜35°C
オプション フットスイッチFC5、CD-RW ドラ
イブ CDRW16G
■ミキサー部
●入出力
MIC/LINE 入力 チャンネル1、2
（バランス型、XLR タイプ）
＋ 48V ±3V 直流ファンタム電源供給
入力インピーダンス3kΩ
定格入力レベル −46dB 〜＋4dB
最小入力レベル −52dB
最大入力レベル ＋18dB
MIC/LINE 入力 チャンネル3〜8
（バランス型、TRS フォーン）
入力インピーダンス3kΩ
定格入力レベル −46dB 〜＋4dB
最小入力レベル −52dB
最大入力レベル ＋18dB
MIC/LINE 入力（Hi-Z）チャンネル8
（アンバランス型、フォーン）
入力インピーダンス500kΩ
定格入力レベル −46dB 〜＋4dB
最小入力レベル −52dB
最大入力レベル ＋18dB
STEREO/AUX OUT L,R（アンバランス型、フォーン）
出力インピーダンス 150Ω
定格負荷インピーダンス 10kΩ
定格出力レベル −10dBV
最大出力レベル ＋4dBV
MONITOR OUT L,R（アンバランス型、フォーン）
出力インピーダンス 150Ω
定格負荷インピーダンス 10kΩ
定格出力レベル −10dBV
最大出力レベル ＋4dBV
総合仕様

AW16G
6
PHONES （アンバランス型、TRSフォーン）
定格負荷インピーダンス 8 〜40Ω
最大出力レベル 100mW ＋100mW（40Ω
負荷）
DIGITAL STEREO I/O オプティカル
* 0dB ＝0.775Vrms、0dBV ＝1.0Vrms
●デジタルミキサー
入力チャンネル（INPUT1 〜8、TRACK1 〜16、PAD1 〜
4） アッテネーター、フェイズ（ノーマル
／リバース）、イコライザー（4 バンド
PEQ）、ダイナミックス、オン／オフ、
パン
内蔵エフェクトリターン
イコライザー（4 バンドPEQ）、オン
／オフ、パン
バス
ステレオL,R アッテネーター、イコライザー（4 バ
ンドPEQ）、ダイナミックス、オン／
オフ、バランス
バスL、R
AUX1〜2
EFF1〜2
■レコーダー部
●編集
ソング編集 オプティマイズ、デリート、コピー、イ
ンポート
トラック編集 イレース、デリート、インサート、コ
ピー、ムーブ、エクスチェンジ、タイム
コンプレション／エクスパンション、
ピッチチェンジ、エクスポート、CD
インポート
●その他
ロケート クイックロケート：
RTZ、A/B、ラストレックイン／アウ
ト
マーク：1〜99
パンチI/O マニュアルパンチI/O、オートパンチ
I/O
■クイックループサンプラー
同時発音数 4 ボイス（ステレオ）
録音可能時間 計44 秒（ステレオ）
エディットファンクション NAME、TRIM、
PLAYBACK、MODE、
ERASE、EXTRACT、CD
IMPORT、TRACK IMPORT
■コントロール
ANALOG SECTION
INPUT［CH1-8］LINE/MIC VR
INPUT［CH1-2］PHANTOM +48V SW ON/OFF
OUTPUT LEVEL MONITOR/PHONES VR
MIXER SECTION
WORK NAVIGATE SONG/CD/TRACK/EDIT/
UTILITY/REMOTE
QUICK NAVIGATE RECORD/MONITOR
CHANNEL SELECT INPUT1-8/TRACK 1-8/
TRACK［9/10］-［15/16］/
STEREO
MIXER SCENE/VIEW/[PAN/BAL]/
EFF1/EFF2
EQ EQ/DYN/HIGH/HI-MID/LO-MID/
LOW
FADER TRACK 1-8/TRACK［9/10］-［15
/
16］/STEREO
SAMPLER SECTION
QUICK LOOP SAMPLER SELECT/PAD 1-4/ED
IT
RECORDER SECTION
LOCATE / /IN/OUT/A/B/RTZ/
MARK/SET/CANCEL/AUTO
PUNCH/REPEAT
TRANSPORT REW/FF/STOP/PLAY/REC
COMMON SECTION
DATA ENTRY / / / /ENTER
UNDO/REDO
SOUND CLIP
JOG ON
ENCORDER DATA/JOG
DISPLAYS 240 ×64 dot GRAPHIC LCD
(contrast control pot.)
■外部コントロール
MIDI IN 5 ピンDIN
MIDI OUT/THRU 5 ピンDIN
フットスイッチ PHONE

AW16G
7
Top panel
PANEL LAYOUT
Locate section (P. 10)
Transport section (P. 10)
Data entry/control section (P. 10)
SelectedChannelsection (P. 9)Input/output section (P. 8)
Work Navigate section (P. 8)
QuickNavigate section (P. 8)
Display (P. 8)
Mixer section (P. 9)QuickLoopSampler
section (P. 8)
（ワークナビゲートセクション）
（入出力セクション） （セレクテッドチャンネル
セクション）
（データエントリー／コントロール

セクション）
（トランスポートセクション）
（ロケートセクション）
（ミキサーセクション）
（クイックナビゲート
セクション） （クイックループ
サンプラー
セクション）
（ディスプレイ）
（パネルレイアウト）
（トップパネル）

AW16G
8
Input/output section
1
2
3
[GAIN] knobs 1-8
[INPUT SEL] keys 1-8
[MONITOR/PHONES] knob
Work Navigate section Quick Navigate section
1
2
3
4
5
6
[SONG] key
[CD] key
[TRACK] key
[EDIT] key
[REMOTE] key
[UTILITY] key
1
2[RECORD] key
[MONITOR] key
1Access indicator
Display
Quick Loop Sampler section
1
2
3
[PAD SEL] key
Pads 1-4
[SAMPLE EDIT] key
（入出力セクション）
（［GAIN］ノブ 1 〜 8）
（［INPUTSEL］キー 1〜 8）
（［MONITOR/PHONES］ノブ）
（クイックナビゲートセクション）（ワークナビゲートセクション）
（［SONG］キー）
（［CD］キー）
（［TRACK］キー）
（［EDIT］キー）
（［REMOTE］キー）
（［UTILITY］キー）
（［RECORD］キー）
（［MONITOR］キー）
（ディスプレイ）
（アクセスインジケーター）
（クイックループサンプラーセクション）
（［PADSEL］キー）
（パッド 1 〜 4）
（［SAMPLEEDIT］キー）

AW16G
9
1
2
3
4
5
6
7
8
9
10
Selected Channel section
Mixer section
1
2
3
4
5
6
[TRACK SEL] keys 1-8
[TRACK SEL] keys 9/10-15/16
[STEREO SEL] key
Faders 1-8
Faders 9/10-15/16
[STEREO] fader
[EQ] knob
[DYN] knob
[EFF 1] knob
[EFF 2] knob
[PAN/BAL] knob
[HIGH] key
[HI-MID] key
[LO-MID] key
[LOW] key
[VIEW] key
（［TRACKSEL］キー 1 〜 8）
（［TRACKSEL］キー 9/10〜 15/16）
（［STEREOSEL］キー）
（フェーダー 1 〜 8）
（フェーダー 9/10 〜 15/16）
（［STEREO］フェーダー）
（ミキサーセクション）
（セレクテッドチャンネルセクション）
（［EQ］ノブ）
（［DYN］ノブ）
（［EFF1］ノブ）
（［EFF2］ノブ）
（［PAN/BAL］ノブ）
（［HIGH］キー）
（［HI-MID］キー）
（［LO-MID］キー）
（［LOW］キー）
（［VIEW］キー）

AW16G
10
1
2
3
4
5
6
7
8
9
Data entry/control section
Locate section
1
2
3
4
5
6
[UNDO/REDO] key
[SCENE] key
[JOG ON] key
[CURSOR] keys ([ ]/[ ]/[ ]/[ ] keys)
[DATA/JOG] dial
[ENTER] key
[SOUND CLIP] key
[AUTO PUNCH] key
[REPEAT] key
MARK SEARCH
[]/[ ] keys
[IN]/[OUT] keys
[A]/[B] keys
[MARK] key
[SET] key
[CANCEL] key
1
2
3
4
5
6
RTZ [ ] key
REW [ ] key
FF [ ] key
STOP [ ] key
PLAY [ ] key
REC [ ] key
Transport section
（データエントリー／コントロールセクション）
（ロケートセクション）
（［UNDO/REDO］キー）
（［SCENE］キー）
（［JOGON］キー）
（［CURSOR］キー（［ ］/［ ］/［ ］/［ ］キー））
（［DATA/JOG］ダイアル）
（［ENTER］キー）
（［SOUNDCLIP］キー）
（［AUTOPUNCH］キー）
（［REPEAT］キー）
（MARKSEARCH
［ ］/［ ］キー）
（［IN］/［OUT］キー）
（［A］/［B］キー）
（［MARK］キー）
（［SET］キー）
（［CANCEL］キー）
（トランスポートセクション）
（RTZ［ ］キー）
（REW［ ］キー）
（FF［ ］キー）
（STOP［■］キー）
（PLAY［ ］キー）
（REC［●］キー）

AW16G
11
8
9
10
11
12
13
14
1
2
3
4
5
6
7
Front panel
MIC/LINE INPUT (XLR)
jacks 1/2
MIC/LINE INPUT
(TRS phone) jacks 3-8
MIC/LINE INPUT
jack 8 (HI-Z)
STEREO/AUX OUT jacks
MONITOR OUT jacks
PHONES jack
PHANTOM +48V switch
FOOT SW jack
MIDI IN connector
MIDI OUT/THRU connector
DIGITAL STEREO
IN/OUT jacks
Grounding terminal
POWER switch
DC IN connector
Rear panel
1
2
3
Eject button
Eject hole
Access indicator
CD-RW drive
DIMENSIONS
Units: mm
425
313
321.5
8.5
5
98.8
88.8
（フロントパネル）
（リアパネル）
（マイク/ラインインプット（XLR）
端子 1/2）
（マイク / ラインインプット（TRS
フォーン）端子 3 〜 8）
（マイク / ラインインプット
端子 8（HI-Z））
（ステレオ /AUX アウト端子）
（モニターアウト端子）
（フォーン端子）
（ファンタム＋ 48V スイッチ）
（CD-RW ドライブ）
（イジェクトスイッチ）
（イジェクトホール）
（アクセスランプ）
（フットスイッチ端子）
（ミディイン端子）
（ミディアウト / スルー端子）
（デジタルステレオ
イン / アウト端子）
（アース端子）
（パワースイッチ）
（DCイン端子）
（寸法図）
（単位）

AW16G
12
CN602
CN601
CN311
CN306 CN307 CN305 CN304
SUB-IDE
MAIN
（HDD）
Hard Disk
CIRCUIT BOARD LAYOUT
Top view (Bottom cover section) [430]
[400] [410]
[420] [420]
CN601
CN311
CN306 CN307
CN802 CN801
CN305 CN304
CN1
CN501
CN502
MAIN
SUB-LCD
PN
SUB-AN
SUB-IDE
Location
400
410
420
430
Part No.
MFA22160
MFA25120
MFA30160
MF140140
Connector Assembly
Card Cable
Card Cable
Card Cable
Card Cable C&C
Destination Remarks
MAIN-CN305
MAIN-CN304
MAIN-CN306
MAIN-CN307
MAIN-CN311
SUB-LCD-CN501
SUB-AN-CN1
PN-CN802
PN-CN801
SUB-IDE-CN601
22P-160mm P=1.0
25P-120mm P=1.0
30P-160mm P=1.0
40P-140mm P=1.25
Availability Unit Name
Overall Assembly
Overall Assembly
Overall Assembly
Overall Assembly
（HDD）
Hard Disk
（ユニットレイアウト）

AW16G
13
Bottom view (Top cover section)
CN801
CN501
CN503 CN504
CN502
CN506
CN802
LCD
SUB-LCD
PN
（液晶ディスプレイ）
Bottom view (Top cover section)
CN1
SUB-LCD PN
SUB-AN

AW16G
14
DISASSEMBLY PROCEDURE
（カバーCD-RW）
CD-RW cover
[90A]
[90A]
[90A]
[90A]
[90A]
[30A]
（ボトムカバーAss'y）
Bottom cover assembly
（ボトムカバーAss'y）
Bottom cover assembly
〈Rear View〉〈Bottom View〉
2. MAINシート(所要時間：約 10 分)
2-1 ボトムカバー Assy を外します。(1 項参照)
2-2 [90B]のネジ1本を外して、DCコードコラムを外し
ます。(図 2)
2-3 [30B]のネジ 1 本と[90C]のネジ 1 本、[450]のネジ 1
本を外して DC シールドを外します。(図 2)
2-4 [30C]のネジ6本と[340A]のネジ3本、[370]の特殊六
角ナット 1 個を外して、MAIN シートを外します。
(図 2)
MAIN
MAIN
（DCコードコラム）
DC Cord Column
[90B]
[90C]
[450]
[370]
[340A]
（DCシールド）
DC Shield
[30B]
[30C]
[30C]
[30C]
（ボトムカバーAss'y）
Bottom cover assembly
[30A]: Bind Head Tapping Screw-S
3.0X6 MFZN2BL (EP630210)
[90A]: Bind Head Tapping Screw-B
3.0X8 MFZN2BL (EP600190)
Fig.1（図1）
Fig.2
[30]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210)
[90]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190)
[340A]: Bind Head Tapping Screw-B 3.0X12 MFZN2BL (VQ074600)
[370]: Hexagonal Nut 12.0 (V9475600)
[450]: Bind Head Screw 4.0X6 MFZN2BL (V4349000)
1. Bottom Cover Assembly
(Time required: About 5 minutes)
1-1 Remove the screw marked [30A].The CD-RW cover
can then be removed.(Fig.1)
1-2 Remove the ten (10) screws marked [90A]. The
bottom cover assembly can then be removed.(Fig.1)
2. MAIN Circuit Board
(Time required: About 10 minutes)
2-1 Remove the bottom cover assembly.(See procedure 1.)
2-2 Remove the screw marked [90B]. The DC cord
column can then be removed.(Fig.2)
2-3 Remove the screw marked [30B], the screw marked
[90C] and the screw marked [450].The DC shield
can then be removed.(Fig.2)
2-4 Remove the six (6) screws marked [30C], the three
(3) screws marked [340A] and the hexagonal nut
marked [370].The MAIN circuit board can then be
removed. (Fig.2)
Remove the CD-RW drive of the option in advance.
(See page 19.)
〈Rear View〉
（分解手順）
1. ボトムカバーAssy(所要時間：約 5 分)
1-1 [30A]のネジ1本を外して、カバーCD-RWを外しま
す。(図 1)
1-2 [90A]のネジ10本を外して、ボトムカバーAssyを
外します。(図 1)
（図2）
(＋バインドSタイト)
(＋バインドBタイト)
(＋バインドBタイト)
(特殊六角ナット)
(＋バインド小ネジ)
(＋バインドSタイト)
(＋バインドBタイト)
※オプション品の CD-RW ドライブは、あらかじめ取り
外しておきます。（P.19参照）

15
AW16G
3. HDD、SUB-IDEシート
(所要時間：約 10 分)
3-1 ボトムカバー Assy を外します。(1 項参照)
3-2 [30D]のネジ6本を外して、HDD、SUB-IDEシート
と共にホルダー CDHDD を外します。(図 3)
3-3 [30E]のネジ 2 本と[70]のネジ 4 本を外して、ホル
ダー CDHDD から SUB-IDE シートと共に HDD を
外します。(図 3-1)
3-4 SUB-IDE シートと HDD を分割します。(図 3-1)
※SUB-IDE シートは HDD に直接取り付けられてい
ます。
4. SUB-AN シート(所要時間：約 15 分)
4-1 コントロールパネル面より、[A]のノブ 9 個と[330]
のスペーサー GAIN9 個を外します。(図 4)
4-2 ボトムカバー Assy を外します。(1 項参照)
4-3 [90D]のネジ12本を外して、SUB-ANシートを外し
ます。(図5)
※[A]のノブを外す時にスペーサーGAINをなくさない
様に注意して下さい。
（HDD）
Hard Disk
（ホルダーCDHDD）
CD-HDD holder
[30D]
[30D]
[30D]
[30D]
SUB-IDE
（ボトムカバーAss'y）
Bottom cover assembly
[D]
[A]
[C]
[330]
（ノブJOG
）
Jog knob
[30]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210)
[70]: Bind Head Screw 3.0X4 MFZN2BL (EG330020)
Fig.3
Fig.4
3. HDD and SUB-IDE Circuit Board
(Time required: About 10 minutes)
3-1 Remove the bottom cover assembly.(See procedure 1.)
3-2 Remove the six (6) screws marked [30D].The CD-
HDD holder can then be removed with the HDD and
the SUB-IDE circuit board. (Fig.3)
3-3 Remove the two (2) screws marked [30E] and four
(4) screws marked [70].The SUB-IDE circuit board
and the HDD can then be removed from the CD-
HDD holder. (Fig.3-1)
3-4 The SUB-IDE circuit board and the HDD can then
be divided. (Fig.3-1)
The SUB-IDE circuit board is attached directly to
the HDD.
4. SUB-AN Circuit Board
(Time required: About 15 minutes)
4-1 Remove the nine (9) fader knobs marked [A] and
the nine (9) GAIN spacers marked [330] from the
control panel side.(Fig.4)
4-2 Remove the bottom cover assembly.(See procedure 1.)
4-3 Remove the twelve (12) screws marked [90D].The
SUB-AN circuit board can then be removed.(Fig.5)
Take care not to lose the GAIN spacers when
turning the knobs marked [A].
Fig.3-1
[70]
[70]
[30E]
SUB-IDE
（HDD）
Hard Disk
（ホルダーCDHDD）

CD-HDD holder
（図3）
(＋バインドSタイト)
(＋バインド小ネジ)
（図4）
（図3-1）

AW16G
16
[90D]
[90D]
SUB-AN
（トップカバーAss'y）

Top cover assembly
5. 液晶ディスプレイ、SUB-LCD シート
(所要時間：約 20 分)
5-1 ボトムカバー Assy を外します。(1 項参照)
5-2 SUB-ANシートを外します。(4項参照)
5-3 [340B]のネジ4本と[340C]のネジ1本を外して、液
晶ディスプレイと共にSUB-LCD シートを外しま
す。(図 6)
5-4 [B]のフック 4 箇所を外して、液晶ディスプレイか
ら SUB-LCD シートを外します。(図 6-1)
SUB-LCD
PN
[340B]
[340B]
[340C]
（トップカバーAss'y
）
Top cover assembly
Fig.5
[90D]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190)
Fig.6
[340]: Bind Head Tapping Screw-B 3.0X12 MFZN2BL (VQ074600)
5. LCD and SUB-LCD Circuit Board
(Time required: About 20 minutes)
5-1 Remove the bottom cover assembly.(See procedure 1.)
5-2 Remove the SUB-AN circuit board.(See procedure 4.)
5-3 Remove the four (4) screws marked [340B] and the
screw marked [340C].The SUB-LCD circuit board
can then be removed with the LCD. (Fig.6)
5-4 Remove the SUB-LCD circuit board from the LCD
whilepressing thefour(4)hooks marked[B] outward.
(Fig.6-1)
〈Rear View〉
〈Bottom View〉
〈Bottom View〉
[B]
（液晶ディスプレイ）

LCD
SUB-LCD
Fig.6-1（図6-1）
（図5）
(＋バインドBタイト)
（図6）
(＋バインドBタイト)

17
AW16G
6. PN シート(所要時間：約 25 分)
6-1 コントロールパネル面より、ノブJOGと[C]のエン
コーダノブ 5 個、[D]のフェーダーノブ 13 個を外し
ます。(図4)
6-2 ボトムカバー Assy を外します。(1 項参照)
6-3 SUB-AN シートを外します。(4 項参照)
6-4 [440]のネジ 6 本と[340C]のネジ 3 本を外して、サ
ポート PN1、PN2、PN3 を外します。(図 7)
6-5 [90E]のネジ2 本を外します。[E]のフック 3 箇所を
外して、PN シートを外します。(図 7,7-1)
注意）サポート PN3 は絶縁のため、塩ビ化粧仕上げと
なっております。取付時はサポート PN2 と間違え
ない様に注意して下さい。
PN
[90E]
[440]
[440]
[440]
[340C]
[340C]
（サポートPN1）
PN1 support
（サポートPN2）
PN2 support
（サポートPN3）
PN3 support
（トップカバーAss'y）

Top cover assembly
[E]
[90E]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190)
[340C]: Bind Head Tapping Screw-B 3.0X12 MFZN2BL (VQ074600)
[440]: Bind Head Screw 3.0X12 MFZN2BL (EG330020)
Fig.7
6. PN Circuit Board
(Time required: About 25 minutes)
6-1 Remove the JOG knob, the five (5) encoder knobs
marked [C] and the thirteen (13) faderknobs marked
[D] from the control panel side.(Fig.4)
6-2 Remove the bottom cover assembly.(See procedure 1.)
6-3 Remove the SUB-AN circuit board.(See procedure 4.)
6-4 Remove the six (6) screws marked [440] and the
three (3) screws marked [340C].The PN1, PN2 and
PN3 supports can then be removed.(Fig.7)
6-5 Remove the two (2) screws marked [90E].Remove
the PN circuit board while pressing the three (3)
hooks marked [E] outward.(Fig.7, 7-1)
Note: The PN3 support is finished in a vinyl chloride
coat for insulation purposes. Take care not to
mistake this for the PN2 support during the
attachment procedure.
〈Bottom View〉
PN
[E]
Fig.7-1
（図7）
(＋バインドBタイト)
(＋バインドBタイト)
(＋バインド小ネジ)
（図7-1）

AW16G
18
Turn off the power of the AW16G.
For safety’s sake, also unplug the AC adaptor and
the AW16G from the electrical outlet.
Turn the AW16G over on its face.
Be careful not to drop the AW16G on the floor, or
damage the components of the top panel. Spread
out a soft cloth on a level surface, and stack maga-
zines etc. to support each of the four corners of the
upside-down AW16G.
Insert the CD-RW drive into the slot.
Push the CD-RW drive into the slot so that the cover
inside the slot is pushed back. When the CD-RW
drive reaches the back of the slot, continue apply-
ing pressure until you feel the connector click into
place. You will need to apply about as much pres-
sure as when pressing an elevator button.
Fasten the CD-RW drive with screws.
Use the two included screws to fasten the CD-RW
drive in place (“4” in the diagram at up).
Be sure to follow installation steps 1–4 exactly as
directed. In particular, reading and writing may not occur
correctly if the screws have not been tightened suffi-
ciently.
INSTALLING THE CD-RW DRIVE (CDRW16G)
AW16Gの電源を切ります。
安全のためにACアダプターもAW16Gとコンセントか
ら外してください。
AW16Gを裏返して置きます。
AW16Gを床に落としたり、置いたときにトップパネル
の部品を破損しないようにご注意ください。水平な作業
台の上に柔らかい布を敷き、裏返したAW16Gの四隅に
当たるように雑誌などを置くとよいです。
CD-RWドライブをスロットに挿入します。
スロット内側のふたを押し込むようにして、CD-RWド

ライブを挿入します。CD-RWドライブがスロットの奥

に突き当たったらコネクタがはまる「カチッ」という感
触があるまで力を加えてください。エレベータのボタン

を押すときと同じくらいの強さです。
CD-RWドライブをネジで固定します。
付属のネジ2本を使って、CD-RWドライブを固定しま
す（上図4）。
注意
取り付け手順1〜4を確実に行なってください。特にネジの固

定が不十分な場合、読み出しや書き込みが正しく行なわれない
お
それがあります。
（CD-RWドライブの取り付け）

19
AW16G
CD-RW drive cover
[A]
（CD-RWドライブカバー）
Turn off the power of the AW16G.
For safety’s sake, also unplug the AC adaptor and
the AW16G from the electrical outlet.
Turn the AW16G over on its face.
Be careful not to drop the AW16G on the floor, or
damage the components of the top panel.
Remove the CD-RW drive cover.
Remove the black screw marked [A] that holds the
CD-RW drive cover in place (“3” in the diagram at
Pull the CD-RW drive out of the slot.
Remove the two screws that fasten the CD-RW
drive in place, and pull out the CD-RW drive (“4” in
the diagram at up).
Attach the CD-RW drive cover.
Using the black screw that you removed in step 3,
attach the CD-RW drive cover.
Grasp here with your
thumb and first finger.
< Bottom of the CD-RW drive >
The cover may crack
if you attempt to pull
out the CD-RW drive
bygraspingtheblack
cover.
up).
Do not lose the screw that you removed.
Do not lose the screws that you removed.
Be careful not to cut yourself on any sharp metal edge.
REMOVING THE CD-RW DRIVE (CDRW16G)
AW16Gの電源を切ります。
安全のためにACアダプターもAW16Gとコンセントから

外してください。
AW16Gを裏返して置きます。
AW16Gを床に落としたり、置いたときにトップパネル
のノブやフェーダーを破損しないようにご注意ください
。
CD-RWドライブカバーを取り外します。
CD-RWドライブカバーを固定している黒いネジ[A]を1
本取り外します（上図3）。
取り外したネジをなくさないようご注意ください。
CD-RWドライブをスロットから引き出します。
CD-RWドライブを固定している2本のネジを取り外
し、CD-RWドライブを引き出します（上図4）。
･取り外したネジをなくさないようご注意ください。
･金属の縁で指を切らないようご注意ください。
CD-RWドライブカバーを取り付けます。
手順3で取り外した黒いネジを使って、CD-RWドライ
ブカバーを取り付けます。
親指と人さし指でこ
こをお持ちください。
＜CD-RWドライブ底面＞
黒いカバーの部分を
持ってCD-RWドライ
ブを引き出そうとする
と、カバーが割れること
があります。
注意
注意
（CD-RWドライブの取り外し）

AW16G
20
LSI PIN DESCRIPTION
YM3436DK (XG948E00) DIR2 (Digital Format Interface Receiver) ...................................... 20
AK5380-VT (X2096A00) ADC (Analog to Digital Converter) ................................................ 20
HD6417709SF133 (X2081A00) CPU........................................................................................ 21
YSS910-S (XV988A00) DSP6 (Digital Signal Processor) ...................................................... 22
YSS919-H (XZ693A00) DSP7 (Digital Signal Processor) ...................................................... 23
S1L52502F24J000 (X2688A00) Gate Array ............................................................................ 24
PIN
NO. I/O FUNCTIONNAME PIN NO. I/O FUNCTIONNAME
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
DAUX
HDLT
DOUT
VFL
OPT
SYNC
MCC
WC
MCB
MCA
SKSY
XI
XO
P256
LOCK
Vss
TC
DIM1
DIM0
DOM1
DOM0
KM1
I
O
O
O
O
O
O
O
O
O
I
I
O
O
O
O
I
I
I
I
I
Auxiliary input for audio data
Asynchronous buffer operation flag
Audio data output
Parity flag output
Fs x 1 Synchronous output signal for DAC
Fs x 1 Synchronous output signal for DSP
Fs x 64 Bit clock output
Fs x 1 Word clock output
Fs x 128 Bit clock output
Fs x 256 Bit clock output
Clock synchronization control input
Crystal oscillator connection or external
clock input
Crystal oscillator connection
VCO oscillating clock connection
PLL lock flag
Logic section power (GND)
PLL time constant switching output
Data input mode selection
Data input mode selection
Data output mode selection
Data output mode selection
Clock mode switching input 1
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
RSTN
Vdda
CTLN
PCO
(NC)
CTLP
Vssa
TSTN
KM2
KM0
FS1
FS0
CSM
EXTW
DDIN
LR
Vdd
ERR
EMP
CD0
CCK
CLD
I
I
O
I
I
I
I
O
O
I
I
I
O
O
O
O
I
I
System reset input
VCO section power (+5V)
VCO control input N
PLL phase comparison output
VCO control input P
VCO section power (GND)
Test terminal. Open for normal use
Clock mode switching input 2
Clock mode switching input 0
Channel status sampling frequency
display output 1
Channel status sampling frequency
display output 0
Channel status output method selection
External synchronous auxiliary input
word clock
EIAJ (AES/EBU) data input
PLL word clock output
Logic section power (+5 V)
Data error flag output
Channel status emphasis control code
output
3-wire type microcomputer interface data
output
3-wire type microcomputer interface clock
input
3-wire type microcomputer interface load
input
YM3436DK (XG948E00) DIR2 (Digital Format Interface Receiver) MAIN: IC314
PIN
NO. I/O FUNCTIONNAME PIN NO. I/O FUNCTIONNAME
1
2
3
4
5
6
7
8
AINR
AINL
NC
VCOM
AGND
VA
VD
DGND
I
I
O
Rch analog input
Lch analog input
Not used
Common voltage output
Analog ground
Analog power supply +5V
Digital power supply +5V
Digital ground
9
10
11
12
13
14
15
16
SDTO
LRCK
MCLK
SCLK
PDN
DIF
TTL
TST
O
I
I
I
I
I
I
I
Serial data output
L/R channel clock
Master clock input
Serial data clock input
Power down
Serial interface format
Digital input level select
Test
AK5380-VT (X2096A00) ADC (Analog to Digital Converter) SUB-AN: IC6, 7, 15, 16
（LSI端子機能表）
