Yamaha Yt-150 User manual

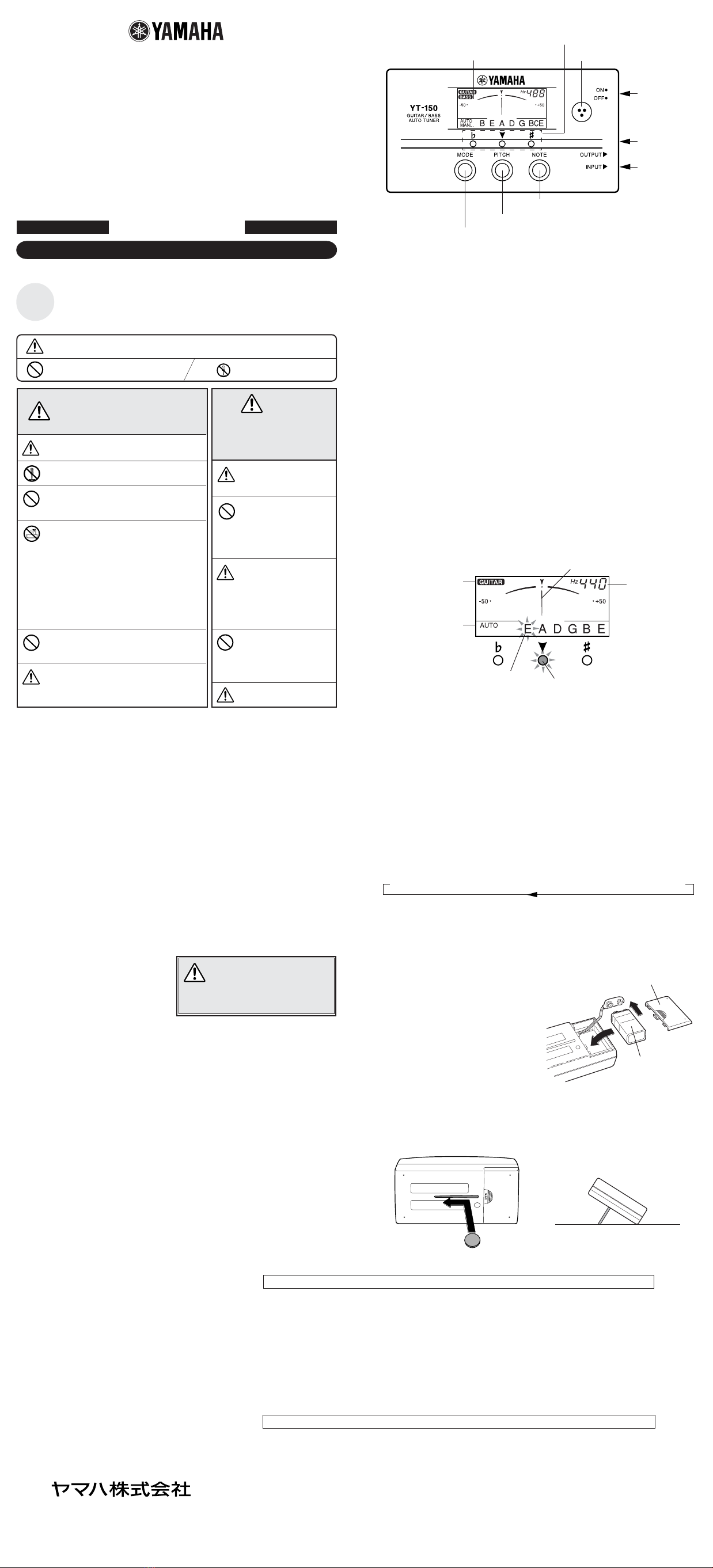

YT-150

取扱説明書

このたびはヤマハ・ギター／ベースオートチューナーYT-150をお買い求めいた

だき、まことにありがとうございます。

お使いになる前に、この取扱説明書をよくお読みになり、正しくご使用ください。

また、お読みになった後は、保証書と共に大切に保管してください。

■仕様

表示：液晶インジケーター、チューニングガイド（3点LED）

弦名：ギター E,A,D,G,B,E

ベース B,E,A,D,G,C

調律範囲： A0(27Hz)〜C8(4186Hz)

調律精度： ±1セント

ジャストチューン範囲： ±3セント

基準ピッチ範囲： A4=435〜446Hz（1Hzステップ）

入力： INPUT端子（6φモノラル）、内蔵マイクロホン

出力： OUTPUT端子（6φモノラル）

電源： 6F22(006P)9V乾電池×1個

電池寿命：約50時間（AUTOモード時）

外形寸法： 118（W）×63（H）×24.5（D）mm

重量（本体）： 130g（乾電池含む）

付属品： 6F229V乾電池×1個

6F22,006P

9V乾電池

■ 電池交換

電池が消耗してくると、液晶インジケーター

が暗くなってきます。電池が消耗したままだ

と、誤動作する場合があります。お早めに新

しい電池(6F22,006P9V乾電池）と交換し

てください。

※ 電池の交換は、必ずPOWERスイッチuを

OFFにしてから行ってください。

※ 電池の極性（＋,−）を間違えないように注

意してください。

■ 基準ピッチの設定

1. POWERスイッチuをONにします。ピッチは440Hzにセットされます。（点滅表示）

2. PITCHスイッチrを繰り返し押して、希望する基準ピッチ（435〜446Hz）に設定し

ます。

435→436→437→438→439→440→441→442→443→444→445→446

■ ご使用になる前に

◆使用する場所

故障の原因となりますので、次のような場

所でご使用にならないでください。

・直射日光の当たる場所

・温度や湿度が非常に高い場所や低い場所

・砂やホコリの多い場所

◆電池について

・ YT-150は、6F22（006P）乾電池で

作動します。

・ご使用にならない時は、必ず電源ス

イッチをOFFにしておいてください。

また、電池の液漏れを防ぐため、長時

間ご使用にならない場合は、電池を取

り出しておいてください。

・電池が切れたままで長時間放置します

と、電池の液漏れなど、故障の原因と

なります。お早めに電池交換してくだ

さい。

◆取り扱いはやさしく

スイッチや本体に無理に力を加えたり、本

体を落としたりしますと、故障の原因とな

ります。ご注意ください。

◆お手入れ

外装のお手入れの際は、必ず柔らかい布で

乾拭きしてください。ベンジンやシンナー

系の液体、強燃性のポリッシャーなどは絶

対にご使用にならないでください。

◆保証書の手続き

製品をお買上げいただいた日より1年間は

保証期間となり、修理料金は無償とさせ

ていただきます。ただし、保証書に販売

店印、購入年月日の記入がない場合は、

保証期間中でもサービスが有償となるこ

とがあります。必ずお求めになった販売

店で保証書の手続きを行なった後、大切

に保管してください。

◆取扱説明書は大切に

この取扱説明書をお読みになった後は、

大切に保管してください。

ご使用済みの電池は、火の中

に入れないでください。

また、電池は幼児の手の届か

ない所に保管してください。

■ チューニングの方法

●オートチューニング：AUTO

弾いた弦に一番近い音の音名（弦名）と、その音に対して高いか低いかを自動的に表示します。

1. エレキギター／ベースの場合は、INPUTジャックoにギターからのコードを接続し

ます。（この時、OUTPUTジャックiとアンプを接続しておけば、本機の電源の

ON/OFFに関わらずギターの信号はアンプに送られます。ただし、ノイズの原因とな

りますので、演奏中は本機の電源を切っておいてください。）

※ INPUTジャックoにプラグが接続されている時には、内蔵マイクロホンyは作動

しません。

2. POWERスイッチuをONにします。

液晶インジケーターqに基準ピッチ（初期設定はA4=440Hz）が約2秒間点滅表示さ

れ、その後自動的にオートチューニングのモードになります。（液晶インジケーター

qのGUITARとAUTOが点灯します）

3. 基準ピッチを変更する場合は、PITCHスイッチrにより設定します。（基準ピッチ

の設定の項参照）

4. チューニングする楽器に合わせて、MODEスイッチeを押して液晶インジケーター

qにGUITARまたはBASSを表示させます。

5. アコースティックギターをチューニングする場合は、ギターのサウンドホールに内蔵

マイクロホンyをできるだけ近付けます。

6. チューニングしたい弦を弾きます（単音で鳴らします）。

液晶インジケーターqの弦名、針表示およびチューニングガイドwを見ながら楽器を

チューニングします。

6-1. まず、弾いた弦の弦名が点滅するようにおおまかにチューニングします。

6-2. 次に、針表示が中央を差し、チューニングガイドwの緑のLEDが点灯するように

細かくチューニングしたら完了です。

針表示が中央を差すように

■ 各部の名称

火災・感電・人身傷害の危険を防止するには

〜以下の指示を必ず守ってください〜

安全へのこころがけ

この「安全へのこころがけ」は製品を安全に正しくお使いいただき、

お客様や他の人々への危害や財産への損害を未然に防止するため

に、いろいろな絵表示を使って説明しています。

絵表示の意味をよく理解してから、本文をお読みください。

絵表示に

ついて

注意（危険・警告を含む）を促す内容があることを告げるものです。

禁止の行為を告げるものです。例： → 分解禁止

注意

この表示を無視して誤った取扱い

をすると、人が障害を負ったり、

財産が損害を受ける危険の恐れが

ある内容を示しています。

この機器は、正常な通気が妨

げられることのない所に設

定して、使用してください。

使用後の電池は火中に捨て

ないでください。発熱、破

裂、発火の原因となりま

す。一般のゴミとは分け

て、決められた場所に捨て

ましょう。

電池は表示された極性

（＋、−）を間違えないよう

にしてください。間違えま

すと電池の破裂や液もれに

よって、けがや周囲を汚損

する原因となることがあり

ます。

本体を、故意に投げたり落

としたりしないでくださ

い。本体の故障だけでな

く、思わぬけがの原因とな

ることがあります。

電池は幼児の手の届かない

場所に保管してください。

この機器を使用する前に、以下の指示と取扱説

明書をよく読んでください。

この機器を分解したり、改造したりしないでく

ださい。火災、感電の原因となります。

修理／部品の交換などで、取扱説明書に書かれ

ている以外のことは、絶対にしないでください。

必ずサービスセンターに相談してください。

次のような場所での使用や保存はしないでくだ

さい。火災、感電の原因となります。

・温度が極端に高い場所（直射日光の当たる場

所、暖房機器の近く、発熱する機器の上など）

・水気の近く（風呂場、洗面台、濡れた床など）

や湿度の高い場所

・ホコリの多い場所

・振動の多い場所

※ 特に自動車内は直射日光などにより非常に

高温となります。この機器を車内に放置し

ないでください。

この機器に、異物（燃えやすいもの、硬貨、針金な

ど）や液体（水やジュースなど）を絶対に入れな

いでください。火災、感電の原因となります。

ぐらついた台の上や傾いた所など、不安定な場

所に置かないでください。また、過度に積み重

ねての使用はしないでください。落ちたり倒れ

たりして、けがの原因となります。

警告

この表示を無視して誤った取

扱いをすると、人が死亡又は

重傷を負う危険の恐れがある

内容を示しています。

保証書

持込修理

品名／品番

保証期間

※お買上げ日

お客様

ギター／ベースオートチューナー／YT-150

本体：お買上げの日から1ヶ年間

年月日

ご住所〒

お名前様

電話（）

印

（）

この度はヤマハ・ギター／ベースオートチューナーをお買上げ戴きまして

ありがとうございました。

本書は、本書記載内容で修理を行なう事をお約束するものです。お買上げ

の日から左記期間中に故障が発生した場合は、本書をご提示の上お買上げ

の販売店に修理をご依頼ください。（詳細は裏面をご覧ください）

修理（サービス）メモ

内 容年月日印

担当者

GUITAR/BASS AUTO TUNER

ご販売店様へ ※印欄は必ずご記入してお渡しください。

※

販

売

店

店名

住所

電話

電池カバー

裏面

MIC

ヤマハ電気音響製品アフターサービス拠点

[修理受付および修理品お預り窓口]

北海道サービスセンター〒064-8543 札幌市中央区南10条西1丁目1-50ヤマハセンター内 TEL(011)512-6108

仙台サービスセンター〒984-0015 仙台市若林区卸町5-7仙台卸商共同配送センター3F TEL(022)236-0249

首都圏サービスセンター〒211-0025 川崎市中原区木月1184 TEL(044)434-3100

浜松サービスセンター〒435-0048 浜松市上西町911 ヤマハ(株)宮竹工場内 TEL(053)465-6711

名古屋サービスセンター〒454-0058 名古屋市中川区玉川町2-1-2ヤマハ(株)名古屋流通センター3F TEL(052)652-2230

大阪サービスセンター〒565-0803 吹田市新芦屋下1-16ヤマハ(株)千里丘センター内 TEL(06)6877-5262

四国サービスステーション〒760-0029 高松市丸亀町8-7ヤマハミュージック神戸高松店内 TEL(087)822-3045

広島サービスセンター〒731-0113 広島市安佐南区西原6-14-14 TEL(082)874-3787

九州サービスセンター〒812-8508 福岡市博多区博多駅前2-11-4 TEL(092)472-2134

[本社]カスタマーサービス部〒435-0048 浜松市上西町911ヤマハ(株)宮竹工場内 TEL(053)465-1158

■保証とアフターサービス

● 保証書

保証書は、販売店にて「販売店印、お買い上げ

年月日」の押印、記入をしてお渡し致しますの

で、お買い上げの際にご確認の上、大切に保

管ください。

● 保証期間

お買い上げ日から1年間です。

● 保証期間中の修理

保証書記載内容に基づいて修理いたします。

詳しくは保証書をご覧ください。

● 保証期間経過後の修理について

修理可能な部分は、ご要望により有料にて修

理させて頂きます。但し、修理料金の金額や

補修部品の保有期間の都合により、相当品の

代替購入をおすすめする場合もございます。

ヤマハ株式会社各事業所/営業所（商品に関する問い合わせ先）

uPOWER

スイッチ

rPITCHスイッチ

y内蔵マイクロホン

wチューニングガイド

q液晶インジケーター

3. PITCHスイッチrを押す操作を止めた後、約2秒後に自動的にチューニングモードへ戻

ります。

※ POWERスイッチuをOFFにすると、ピッチ設定は440Hzにリセットされます。

■ チルトスリットの使い方

本体裏側のスリットは、チューナーを傾けて使うためのものです。下図のようにスリット

にコインなどをセットしてお使いください。

●マニュアルチューニング：MANL.

自分で音名（弦名）を選んでおいてチューニングします。

1. オートチューニングの手順1〜5と同様の設定をします。

2. チューニングしたい音名（弦名）が点滅するまで、NOTEスイッチtを数回押します。

マニュアルチューニングのモードになり、液晶インジケーターqの左下部にMANL.

と表示されます。

3. オートチューニングの手順5と同様に、チューニングしたい弦を弾き、チューニング

をします。

4. 別の弦をチューニングする場合は、上記手順2,3を繰り返します。

このLEDが点灯したら

チューニングOK

例）ギターの6弦（E）をオートチューニングする場合

弾いた弦の弦名が

点滅するように

GUITARを表示させる

AUTOを表示させる

基準ピッチを表示

弦打楽器事業部国内営業部

ギタードラム営業課

〒430-8650 静岡県浜松市中沢町10番1号

TEL053-460-2433

※仕様および外観は、改良のため予告なく変更することがあります。

YT-150

OWNER’S MANUAL

Thank you for purchasing the YAMAHA YT-150 Guitar/Bass

Auto Tuner.

Please read this manual thoroughly and keep it in a safe place for

future reference.

6F22 or 006P

9V dry cell battery

■BATTERY REPLACEMENT

GUITAR/BASS AUTO TUNER

■PRECAUTIONS

◆To prevent damage, do not use the tuner in the following locations:

• places where the unit will be in direct sunlight;

• places subject to temperature and humidity extremes;

• places that are sandy or dusty.

◆To power the tuner, use only a 6F22 or 006P 9V dry cell battery.

◆For maximum battery life, always be sure the tuner is turned OFF when not in

use.

◆If an exhausted battery is left in the unit for an extended period of time, it may

leak and cause malfunctioning of the unit. When the battery becomes

exhausted, always remove it and replace it as soon as possible.

◆Do not subject the tuner to strong physical shock or vibration. Do not use

excessive force on any of the controls.

◆Never use solvents such as benzene or thinner to clean the tuner. Wipe clean

with a soft, dry cloth.

◆After reading the owner's manual, keep it in a safe place for future reference.

Never dispose of used batteries by burning them.

Also make sure to keep batteries away from children.

FCC INFORMATION (U.S.A.)

1.IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions contained in this manual,

meets FCC requirements. Modifications not expressly approved by Yamaha may void

your authority, granted by the FCC, to use the product.

2.IMPORTANT: When connecting this product to accessories and/or another product

use only high quality shielded cables. Cable/s supplied with this product MUST be used.

Follow all installation instructions. Failure to follow instructions could void your FCC

authorization to use this product in the USA.

3.NOTE: This product has been tested and found to comply with the requirements listed

in FCC Regulations, Part 15 for Class ”B” digital devices. Compliance with these re-

quirements provides a reasonable level of assurance that your use of this product in a

residential environment will not result in harmful interference with other electronic de-

vices. This equipment generates/uses radio frequencies and, if not installed and used

according to the instructions found in the users manual, may cause interference harmful

to the operation of other electronic devices. Compliance with FCC regulations does not

guarantee that interference will not occur in all installations. If this product is found to

be the source of interference, which can be determined by turning the unit ”OFF” and

”ON”, please try to eliminate the problem by using one of the following measures:

Relocate either this product or the device that is being affected by the interference.

Utilize power outlets that are on different branch (circuit breaker or fuse) circuits or

install AC line filter/s.

In the case of radio or TV interference, relocate/reorient the antenna. If the antenna

lead-in is 300 ohm ribbon lead, change the lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory results, please contact the

local retailer authorized to distribute this type of product. If you can not locate the

appropriate, please contact Yamaha Corporation of America, Electronic Service Divi-

sion, 6600 Orangethorpe Ave, Buena Park, CA 90620

The above statements apply ONLY to those products distributed by Yamaha

Corporations of America or its subsidiaries.

THIS DIGITAL APPARATUS DOES NOT EXCEED THE “CLASS B” LIMITS FOR RADIO

NOISE EMISSIONS FROM DIGITAL APPARATUS SET OUT IN THE RADIO INTERFER-

ENCE REGULATION OF THE CANADIAN DEPARTMENT OF COMMUNICATIONS.

■TILT SLIT

The tuner can be tilted back by using the slit in the rear panel. Insert a coin or

similar flat object into the slit and tilt back as shown in the diagram below.

When battery power runs down, the

LCD indicator will grow dim.

Continued use of the tuner may result in

inaccurate operation. Replace the

battery with a new one (6F22 or 006P

9V dry cell battery) as soon as possible.

The battery compartment is in the rear

of the tuner. Remove the old battery

and replace it with a new one of the

same type. Be careful to connect the

battery in the correct polarity.

Bottom

side

Battery cover

■SPECIFICATIONS

Indicators : Liquid crystal display, Tuning guides

Tuning Notes : GUITAR E, A, D, G, B, E

BASS B, E, A, D, G, C

Note Setting Range : A0 (27Hz) – C8 (4186Hz)

Accuracy :±1 cent

In Pitch Accuracy :±3 cent

Standard Pitch Setting Range : A4=435 – 446Hz (1Hz steps)

Input : INPUT (6 monaural), microphone

Output : OUTPUT (6 monaural)

Power Source : 9V dry cell battery (006P or 6F22)

Battery Life : Approximately 50 hrs. (AUTO mode)

Dimensions (W x H x D) : 118 x 63 x 24.5 mm (4.6" x 2.5" x 1.0")

Weight (including battery) : 130 g (4.6 oz)

Accessory : 9V dry cell battery (6F22) x 1

* Specifications and external appearance are subject to change without notice.

iOUTPUT

ジャック

oINPUT

ジャック

tNOTEスイッチ

eMODEスイッチ

■SETTING THE STANDARD PITCH

1. Turn the POWER switch uON. The pitch is set to 440 Hz (flashing

display).

2. Continuously press the PITCH switch runtil the desired standard pitch

(435 – 446Hz) is selected.

435→436→437→438→439→440→441→442→443→444→445→446

■TUNING PROCEDURES

●Auto Tuning : AUTO

The tuner will automatically select the closest note name (string name) to the

plucked string’s pitch.

1. For electric guitars/basses, connect the guitar cable to the INPUT jack o.

(The OUTPUT jack ican also be connected to an amplifier. The guitar’s

signal will be sent to the amp whether the tuner’s power is switched ON or

OFF. However, it might result in added noise to the line so you should

switch the tuner’s power OFF during performance.)

* The built-in microphone ywill not operate when a cable is plugged into the

INPUT jack o.

2. Turn the POWER switch uON.

The standard pitch (factory preset A=440Hz) will flash on LCD indicator q

for about 2 seconds. After that, the tuner will enter the auto tuning mode

(GUITAR and AUTO will appear on the LCD indicator q).

3. Use the PITCH switch rto change the standard pitch. (Refer to the

“Setting the Standard Pitch” section below.)

4. Press the MODE switch eto select the instrument to be tuned. GUITAR or

BASS will appear on the LCD indicator q.

5. To tune an acoustic guitar, place the tuner’s internal microphone yas

close as possible to the guitar’s sound hole.

6. Pluck the string to be tuned. (Do not pluck more than one string at a time.)

The appropriate string name will appear on the LCD indicator q. Use the

needle and the tuning guide was a reference while tuning the instrument.

6-1. First, adjust the string so that the appropriate string name indicator

flashes.

6-2. Next, tune the string until the needle rests in the middle and the green

LED of the tuning guide wlights.

Tune until needle comes to

rest in the center.

■COMPONENTS

MIC

uPOWER

switch

rPITCH switch

yBuilt-in microphone

wTuning guide

qLCD indicator

3. When the PITCH switch rhas not been pressed for about 2 seconds, the

tuner will automatically return to the tuning mode.

* When the POWER switch uis turned OFF, the standard pitch setting will be

reset to A=440Hz.

●Manual Tuning : MANL.

Each note must be selected individually as needed.

1. Carry out the same settings as described in steps 1 through 5 of the Auto

Tuning section.

2. Continue to press the NOTE switch tuntil the desired note name (string

name) flashes. The tuner is now in the manual mode, MANL. appears in

the bottom left hand corner of the LCD display q.

3. As in step 5 of the Auto Tuning section, pluck the string to be tuned and

proceed to tune the string.

4. Repeat steps 2 and 3 to tune other strings.

When this LED lights,

the string is tuned.

example) To tune the “E” string on a six string guitar.

The string name of the

plucked string flashes.

Select GUITAR on

the LCD indicator.

Select the AUTO

mode.

Standard Pitch is

displayed.

iOUTPUT

jack

oINPUT

jack

tNOTE switch

eMODE switch

* Always turn the POWER switch uto “OFF” before changing the battery.

YT-150

BEDIENUNGSANLEITUNG

Vielen Dank für den Kauf des elektronischen Gitarren/Baß-

Stimmgeräts YT-150 von YAMAHA.

Lesen Sie diese Anleitung bitte aufmerksam durch, und bewahren

Sie sie dann zur späteren Bezugnahme gut auf.

ELEKTRONISCHES GITARREN/BASS- STIMMGERÄT

YT-150

MODE D’EMPLOI

Nous vous remercions d’avoir porté votre choix sur l’accordeur

automatique de guitare/basse YAMAHA YT-150.

Nous vous prions de lire attentivement ce mode d’emploi et de le

conserver en lieu sûr pour vous y reporter ultérieurement.

ACCORDEUR AUTOMATIQUE DE GUITARE/BASSE

■VORSICHTSMASSREGELN

◆Verwenden Sie das Stimmgerät nicht an Orten, wo es den folgenden

schädlichen Einflüssen ausgesetzt ist:

•Direktes Sonnenlicht

•Extreme Temperatur- und Luftfeuchtigkeitswerte

•Sand und Staub

◆Verwenden Sie als Stromquelle ausschließlich 9V-Trockenbatteriezellen vom

Typ 6F22 oder 006P.

◆Schalten Sie das Stimmgerät nach Gebrauch stets aus, um die Batterien zu

schonen.

◆Wenn verbrauchte Batterien längere Zeit im Gerät verbleiben, können sie

auslaufen und Schäden verursachen. Wenn die Batterien schwächer

werden, sollten Sie sie daher entnehmen und so bald wie möglich durch neue

ersetzen.

◆Schützen Sie das Stimmgerät vor starken Schlägen und Erschütterungen.

Wenden Sie beim Betätigen der Bedienelemente nicht zu viel Kraft auf.

◆Verwenden Sie zum Säubern des Stimmgeräts keine Lösungsmittel wie

Benzin oder Verdünner. Entfernen Sie Staub und Schmutz mit einem

weichen, trockenen Tuch.

◆Bewahren Sie diese Anleitung nach dem Durchlesen gut auf.

Achten Sie bitte auf korrekte Entsorgung verbrauchter

Batterien. Batterien dürfen nicht verbrannt werden!

Achten Sie bitte auch darauf, daß Batterien nicht in

Kinderhände geraten.

■PRECAUTIONS

◆Afin de ne pas endommager l’accordeur, évitez de l’utiliser dans des endroits

répondant aux conditions suivantes :

•plein soleil

•humiditéou températures excessives.

•sable ou poussière

◆Pour alimenter l’accordeur, utilisez exclusivement une pile sèche 6F22 ou

006P de 9 Volts.

◆Pour garantir une longévitémaximale des piles, mettez toujours l’accordeur

hors tension lorsque vous ne l’utilisez pas.

◆Les piles épuisées qui restent dans l’accordeur pendant une longue période,

peuvent fuir et provoquer des anomalies de fonctionnement. Lorsque les

piles présentent des signes de décharge, remplacez-les dans le délai le plus

bref.

◆L’accordeur ne doit pas subir de chocs ni de vibrations importants. Ne le

manipulez jamais avec une force excessive.

◆N’utilisez jamais de solvants tels que de la benzine ou du diluant pour

nettoyer l’accordeur. Essuyez-le avec un chiffon doux et sec.

◆Après avoir lu ce mode d’emploi, conservez-le en lieu sûr pour vous y reporter

ultérieurement.

Ne jetez jamais les piles au feu et conservez-les

toujours hors de portée des enfants.

Bescheinigung des Importeurs

Hiermit wird bescheinigt, daßder / die / das

GUITAR/BASS AUTO TUNER Typ : YT-150

(Gerät, Typ, Bezeichnung)

in Übereinstimmung mit den Bestimmungen der

VERFÜGUNG 1046/84

(Amtsblattverfügung)

funkentstört ist.

Der Deutschen Bundespost wurde das Inverkehrbringen dieses Gerätes

angezeigt und die Berechtigung zur Überprüfung der Serie auf

Einhaltung der Bestimmungen eingeräumt.

YAMAHA Europa GmbH

Name des Importeurs

■KIPPSCHLITZ

Das YT-150 weist einen Schlitz auf der Rückseite auf, wodurch es nach hinten

gekippt werden kann. Eine Münze o.ä. in den Schlitz einführen und das Gerät

nach hinten kippen, wie gezeigt.

■FENTE D’INCLINAISON

L’accordeur peut être maintenu inclinéen utilisant la fente du panneau arrière.

Introduire une pièce de monnaie, ou autre objet plat similaire, dans la fente et

incliner l’accordeur de la manière illustrée.

Pile 6F22 ou 006P

de 9 Volts

■REMPLACEMENT DE LA PILE

Lorsque la puissance de la pile devient

insuffisante, l’afficheur àcristaux

liquides s’assombrit.

Le fait de continuer àutiliser l’accordeur

dans ces conditions risque de ne pas

permettre de fournir une indication

précise. Remplacer la pile par une pile

sèche neuve (6F22 ou 006P 9 V) dans

les meilleurs délais.

Le logement de la pile est situéau dos

de l’accordeur. Retirer la pile usée et

la remplacer par une pile neuve du

même type. Faire très attention de pla-

cer la pile en respectant les polarités.

Dos de

l’accordeur

Couvercle du

logement des piles

Unterseite

Batteriefachdeckel

Batterie 6F22

oder 006P, 9V

■BATTERIEWECHSEL

Wenn die Batterie erschöpft ist, sind die

Anzeigen des Flüssigkristall-Displays

schwächer als gewöhnlich.

Falls das Stimmgerät in diesem

Zustand weiterbenutzt wird, kann es

ungenau arbeiten. Ersetzen Sie die

Batterie (9-V-Trockenbatterie vom Typ

6F22 oder 006P) daher so bald wie

möglich durch eine neue.

Das Batteriefach befindet sich auf der

Rückseite. Die alte Batterie durch eine

neue des gleichen Typs austauschen.

Beim Anschließen der Batterie auf kor-

rekte Polung achten.

■FICHE TECHNIQUE

Indicateurs et témoins :Afficheur àcristaux liquides, guide d’accord (à3

diodes électroluminescentes)

Notes d’accord : guitare E, A, D, G, B, E

basse B, E, A, D, G, C

Plage de réglage de note : A0 (27Hz) - C8 (4186Hz)

Précision :±1 centième

Précision de hauteur :±3 centièmes

Plage de réglage de hauteur standard

: A4=435 - 446Hz (par incréments d’1 Hz)

Entrée : INPUT (6 monaurale), microphone

Sortie : OUTPUT (6 monaurale)

Source d’alimentation : Pile sèche de 9V (006P ou 6F22)

Autonomie des piles : 50 heures environ. (Mode AUTO)

Dimensions (L x H x P) : 118 x 63 x 24,5 mm

Poids (piles incluses) : 130 g

Accessoires : Pile sèche de 9V (6F22) x 1

* Les spécifications et l’aspect externe peuvent être modifiés sans aucun avis.

■TECHNISCHE DATEN

Anzeigen :Flüssigkristall-Display, Stimmanzeigen (3 LEDs)

Stimmnoten : E-Gitarre E, A, D, G, B, E

BaßB, E, A, D, G, C

Noteneinstellbereich : A0 (27Hz) bis C8 (4186Hz)

Präzision :±1 cent

Tonhöhengenauigkeit :±3 cent

Standardtonhöhen-Einstellbereich

: A4=435 bis 446Hz (in Schritten zu 1 Hz)

Eingänge : INPUT-Buchse (6 mm, mono), Mikrofon

Ausgang : OUTPUT-Buchse (6 mm, mono)

Power Source : 9V dry cell battery (006P or 6F22)

Batterie-Lebensdauer : ca. 50 Studen (AUTO-Betrieb)

Abmessungen (B x H x T) : 118 x 63 x 24.5 mm

Gewicht

(einschließlich Batterien)

: 130 g

Zubehör : 9V Batterie (6F22) x 1

* Änderungen an Daten und Design vorbehalten.

■EINSTELLEN DER BEZUGSTONHÖHE

1. Stellen Sie den POWER-Schalter uauf ON. Die Tonhöhe ist auf 440 Hz

voreingestellt (Blinkanzeige).

2. Drücken Sie den PITCH-Schalter r, bis die gewünschte Bezugstonhöhe

(435 bis 446 Hz) angezeigt wird.

■STIMMVORGANG

●Automatisches Stimmen: AUTO

Das Stimmgerät wählt automatisch den Ton, der dem Ton der gezupften Saite

am nächsten kommt.

1. Eine elektrische Gitarre/Baßgitarre wird mit dem Gitarrenkabel an die

INPUT-Buchse oangeschlossen. (An der OUTPUT-Buchse okann ein

Verstärker angeschlossen werden. Das Gitarrensignal wird bei ein- und

ausgeschaltetem Stimmgerät an den Verstärker weitergeleitet. Bei

eingeschaltetem Stimmgerät können jedoch Rauscheinstreuungen

auftreten, weshalb dieses beim Spielen stets ausgeschaltet sein sollte.)

* Wenn die INPUT-Buchse obeschaltet ist, arbeitet das eingebaute Mikrofon y

nicht.

2. Stellen Sie den POWER-Schalter uauf ON.

Die Bezugstonhöhe (werkseitig auf A = 440 Hz voreingestellt) blinkt etwa 2

Sekunden lang auf dem Display q. Danach schaltet das Stimmgerät auf

automatischen Stimmbetrieb (GUITAR und AUTO erscheinen dabei auf

dem Display q).

3. Drücken Sie nun, falls erforderlich, den PITCH-Schalter r, um die

Bezugstonhöhe zu ändern. (Einzelheiten siehe EINSTELLEN DER

BEZUGSTONHÖHE an späterer Stelle.)

4. Geben Sie nun mit dem MODE-Schalter eden Typ der zu stimmenden

Gitarre vor. Der Gitarrentyp (GUITAR oder BASS) wird auf dem Display q

angezeigt.

5. Wenn es sich um eine akustische Gitarre handelt, halten Sie das

Stimmgerät so, daßdas eingebaute Mikrofon ysich so dicht wie möglich

am Schalloch der Gitarre befindet.

6. Zupfen Sie die zu stimmende Saite an. (Vermeiden Sie ein gleichzeitiges

Zupfen mehrerer Saiten.) Der Name des erkannten Tons erscheint dabei

auf dem Display q. Stimmen Sie nun die Saite mit Hilfe des Zeigers und

der Stimmanzeige w.

6-1. Stimmen Sie die Saite zunächst, bis ihr Tonname auf dem Display

blinkt.

6-2. Stimmen Sie die Saite nun fein ein, bis der Zeiger in der Mitte steht und

die grüne LED der Stimmanzeigewleuchtet.

Die Saite stimmen, bis der

Zeite in der Mitte steht.

■BAUTEILE

MIC

uEin/Aus-

Schalter

(POWER)

rTonhöhenschalter (PITCH)

yEingebautes Mikrofon

wStimmanzeige

qDisplay

3. Wenn der PITCH-Schalter retwa 2 Sekunden lang nicht betätigt wird,

schaltet das Gerät automatisch auf Stimmbetrieb.

* Wenn Sie den POWER-Schalter uzum Ausschalten des Geräts auf OFF

stellen, wird die Bezugstonhöhe wieder auf A = 440 Hz rückgesetzt.

●Manuelles Stimmen: MANL.

Beim manuellen Stimmbetrieb müssen Sie die Note der zu stimmenden Saite

wählen.

1. Zunächst die in Schritten 1 bis 5 unter "Automatisches Stimmen"

beschriebenen Vorbereitungen treffen.

2. Den NOTE-Schalter tdrücken, bis der Tonname der zu stimmenden

Saite blinkt. Das Stimmgerät ist nun auf manuellen Betrieb gestellt, und

MANL. wird zur Bestätigung unten links auf dem Display qangezeigt.

3. Nun die Saite anzupfen und stimmen, wie in Schritt 5 unter "Automatisches

Stimmen" beschrieben.

4. Schritte 2 und 3 wiederholt ausführen, um andere Saiten zu stimmen.

Wenn diese LED leuchtet,

ist die Saite gut gestimmt.

Beispiel: Stimmen der E-Saite einer 6saitigen Gitarre

Der Tonname der gezupften

Saite mußblinken.

GUITAR auf dem

Display wählen.

AUTO-Betrieb

wählen.

Die Bezugstonhöhe

wird hier angezeigt.

iAusgangsbuchse

(OUTPUT)

oEingangsbuchse

(INPUT)

tTonwahlschalter (NOTE)

eModusschalter (MODE)

■RÉGLAGE DE LA HAUTEUR STANDARD

1. Mettre l’accordeur sous tension avec l’interrupteur d’alimentation POWER

u. La hauteur est calée sur 440 Hz (l’afficheur clignote).

2. Maintenir le commutateur PITCH renfoncéjusqu’à ce que la hauteur

standard désirée soit otenue (435 –446 Hz).

■MÉTHODES D’ACCORD

●Accord automatique : AUTO

L’accordeur sélectionnera automatiquement le nom de la note (le nom de la

corde) le plus proche de la tonalitéde la corde pincée.

1. Avec les guitares électriques ou basses, raccorder le câble de guitare àla

mini-prise INPUT o.

(Il est également possible de raccorder la mini-prise OUTPUT iàun

amplificateur. Que l’alimentation de l’accordeur soit appliquée ou non avec

l’interrupteur d’alimentation, le signal de la guitare sera envoyéà

l’amplificateur. Cependant, cela risque de perturber la ligne en la parasitant

quelque peu de sorte qu’il est préférable de couper l’alimentation de

l’accordeur pendant que cette opération se déroule.)

* Le microphone incorporé yest automatiquement asservi dès que la prise d’un

câble est raccordée à la mini-prise INPUT o.

Mettre l’accordeur sous tension avec l’interrupteur d’alimentation POWER u.

La hauteur standard du son (dont le préréglage a étéfait sur A = 440 Hz en

usine) apparaîtra en clignotant dans l’afficheur àcristaux liquides q

pendant 2 secondes environ. Ensuite, l’accordeur se commutera en mode

d’accord automatique (GUITAR et AUTO apparaîtront dans l’afficheur à

cristaux liquides q).

3. Se servir du commutateur PITCH rpour changer la hauteur standard.

(Reportez-vous àla description intitulée “Réglage de la hauteur de

standard”ci-après.)

4. Appuyer sur le commutateur MODE epour choisir l’instrument àaccorder.

GUITAR ou BASS apparaîtront dans l’afficheur àcristaux liquides q.

5. Pour accorder une guitare acoustique, placer le microphone interne de

l’accordeur yle plus près possible de la bouche de la guitare.

6. Pincer la corde qui doit être accordée. (Ne pas pincer plus d’une corde àla

fois.) La corde appropriée apparaîtra dans l’afficheur àcristaux liquides q.

Utiliser en même temps l’aiguille et le guide d’accord wcomme moyen de

référence tout en accordant l’instrument.

6-1. Régler tout d’abord la corde pour faire en sorte que l’indicateur du nom

de la corde appropriée clignote.

6-2. Ensuite, accorder la corde jusqu’à ce que l’aiguille se stabilise en position

centrale et que la diode électroluminescente verte du guide d’accord w

s’allume.

Accorder jusqu’à ce que l’aiguille se

stabilise en position centrale.

■ORGANES

MIC

uInterrupteur

d’alimentation

POWER

rCommutateur de hauteur PITCH

yMicrophone incorporé

wGuide d’accord

qAfficheur àcristaux

liquides

3. Si le commutateur PITCH rest laisséainsi sans être enfoncépendant 2

secondes environ, l’accordeur reviendra automatiquement en mode

d’accord.

* Lorsque l’alimentation de l’accordeur est coupée avec l’interrupteur

d’alimentation POWER u, la hauteur standard est ramenée sur A = 440 Hz.

●Accord manuel : MANL.

Chaque note doit être choisie individuellement àchaque fois que c’est

nécessaire.

1. Effectuer les mêmes réglages que ceux qui sont mentionnés aux étapes 1

à5 ci-dessus du passage consacréau procédéd’accord automatique.

2. Maintenir le commutateur NOTE tenfoncéjusqu’à ce que le nom de la note

que l’on veut obtenir (nom de la corde) clignote. L’accordeur se trouve

maintenant en mode d’accord manuel et MANL. apparaît dans le coin

inférieur gauche de l’afficheur àcristaux liquides t.

3. Comme au cours de l’étape 5 du passage consacréau procédéd’accord

automatique, pincer la corde qui doit être accordée et faire en sorte que la

corde soit accordée.

4. Refaire les étapes 2 et 3 pour accorder les autres cordes.

La corde est accordée dès que la

diode électroluminescente s’allume.

Exemple) Comment accorder la corde de mi d’une guitare à six cordes.

Le nom de la corde

pincée clignote.

Choisir l’indication

GUITAR dans

l’afficheur à

cristaux liquides.

Choisir le mode

AUTO.

La hauteur

standard est

affichée.

iMini-prise de

sortie OUTPUT

oMini-prise

d’entrée INPUT

tCommutateur de note NOTE

eCommutateur de mode MODE

* Toujours mettre l’interrupteur POWER usur la position “OFF” avant de

remplacer la pile.

LE PRESENT APPAREIL NUMERIQUE N'EMET PAS DE BRUITS

RADIOELECTRIQUES DEPASSANT LES LIMITES APPLICABLES AUX

APPAREILS NUMERIQUES DE LA "CLASSE B" PRESCRITES DANS LE

REGLEMENT SUR LE BROUILLAGE RADIOELECTRIQUE EDICTE PAR LE

MINISTERE DES COMMUNICATIONS DU CANADA.

* Vor dem Wechseln der Batterie den Betriebs-schalter uunbedingt auf OFF

stellen.

435→436→437→438→439→440→441→442→443→444→445→446

弦打楽器国内営業部〒430-8650 浜松市中沢町10番1号 TEL(053)460-2433

EM東京事業所〒108-8568 東京都港区高輪2-17-11 TEL(03)5488-5476

EM北海道営業所〒064-8543 札幌市中央区南10条西1丁目1-50 ヤマハセンター内 TEL(011)512-6113

EM仙台営業所〒980-0804 仙台市青葉区大町2-2-10 TEL(022)222-6147

EM関東営業所〒108-8568 東京都港区高輪2-17-11 TEL(03)5488-5447

EM大阪事業所〒542-0081 大阪市中央区南船場3-12-9 心斎橋プラザビル東館 TEL(06)6252-5231

EM名古屋営業所〒460-8588 名古屋市中区錦1-18-28 TEL(052)201-5199

EM広島営業所〒730-8628 広島市中区紙屋町1-1-18 ヤマハビル TEL(082)244-3749

EM九州営業所〒812-8508 福岡市博多区博多駅前2-11-4 TEL(092)472-2130

※住所及び電話番号は変更になる場合があります。

弦打楽器事業部国内営業部ギタードラム営業課

〒430-8650 静岡県浜松市中沢町10番1号

TEL053-460-2433
