Yard machines Mtd1400k User manual

U.S.A. Imported by:

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019



Canada Imported by / Importé par:

MTD PRODUCTS LIMITED

97 Kent Avenue

Kitchener, ON

CANADA N2G 4J1



Made in China / Fabriquè à China / Hecho en China

STOP

ARRÊT

ALTO

For problems or questions, DO NOT return

this product to the store. Contact your 

Customer Service Agent .



En cas de problèmes ou pour des questions,

NE PAS retourner ce produit au point de vente. S'adresser

au préposé du Service à la clientèle en composant.



Para problemas o preguntas, NO devolver este producto a la tienda

Contacte a su Agente de Servicio al Cliente.

U.S.A. 1-866-747-9816

CANADA 1-800-668-1238

For Consumer Assistance Please Call

L'Aide Du Consommateur Necessitez S'il Vous Plait

Para La Ayuda Del Consumidor Llame Por Favor

Garden Shredder Mulcher

Model

MTD1400K

IMPORTANT: READ SAFETY RULES

AND INSTRUCTIONS CAREFULLY

PRINTED IN CHINA

Operator’s Manual

English

Warranty Statement Page 1

Rules for Safe Operation Pages 2- 7

Assembly Instructions Page 8

Operating Instructions Page 8- 10

Maintenance Instructions Page 10 - 11

Specifications Page 11

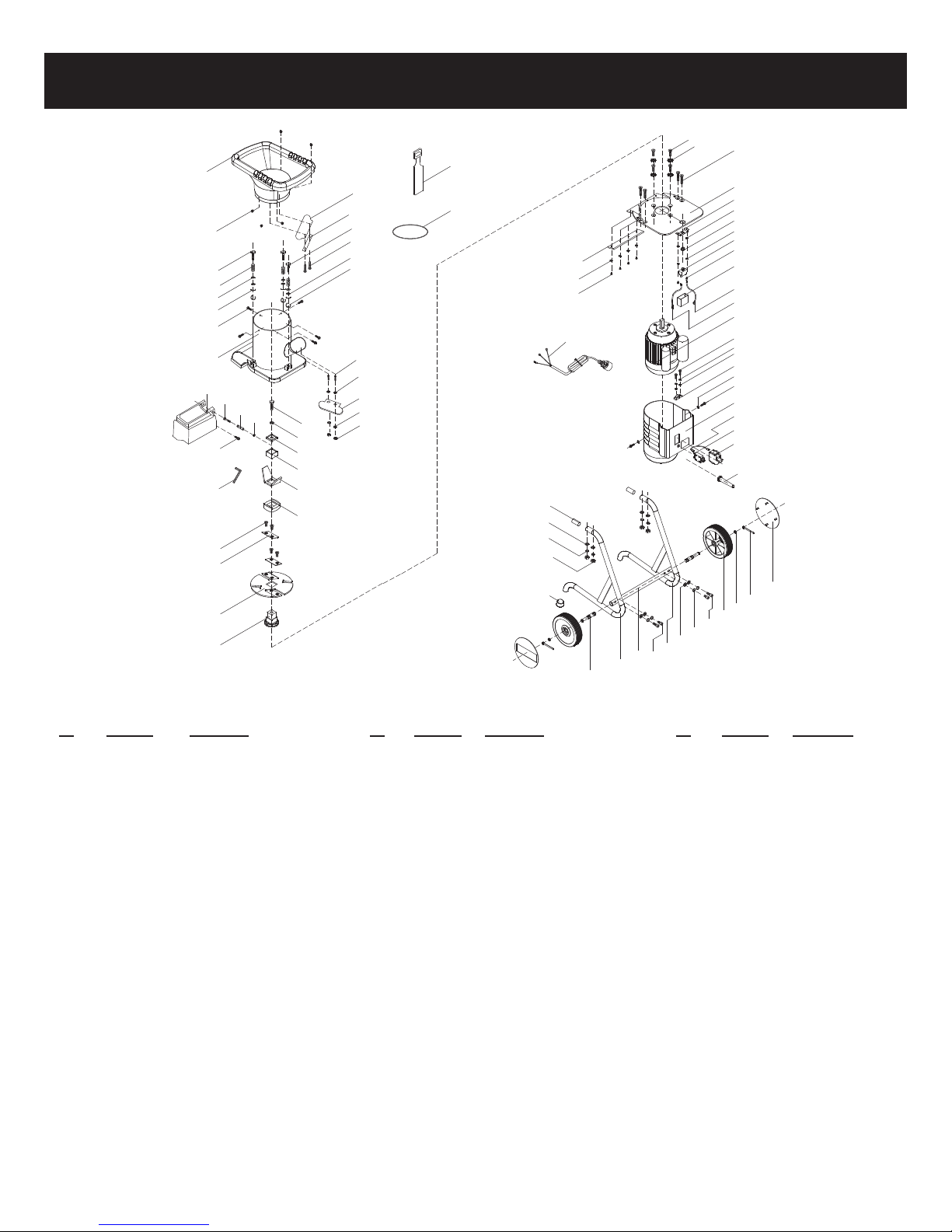

Parts List Page 12

Notes Page 13

Manufacturer’s Limited Warranty Page 14

TABLE OF CONTENTS

TWO YEAR LIMITED WARRANTY ON YARD MACHINES SHREDDER

For two years from the date of purchase, when this Shredder is used and maintained according to the

operator’s manual, Yard Machines will repair any defect in material for workmanship free of charge.

If this Shredder is used for commercial or rental purposes, this warranty applies for only 90 days from

the date of purchase.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THIS SHREDDER TO THE NEAREST MTD

REPAIR DEALER.

This warraanty gives you specific legal rights, and you may also have other rights which vary from

state to state.

WARRANTY STATEMENT

RULES FOR SAFE OPERATION

NOTE: Advises you of information or instructions vital to

the operation or maintenance of the equipment.

Read the Operator’s Manual(s) and follow all warnings

and safety instructions.

Failure to do so can result in serious injury to the

operator and/or bystanders.

FOR QUESTIONS, CALL 1-800-668-1238

The purpose of safety symbols is to attract your atten-

tion to possible dangers. The safety symbols, and their

explanations, deserve your careful attention and under-

standing. The safety warnings do not by themselves

eliminate any danger. The instructions or warnings they

give are not substitutes for proper accident prevention

measures.

Indicates

danger,

warning or

caution. Attention is required in order to

avoid serious personal injury. May be used

in conjunction with other symbols or pic-

tographs.

SAFETY ALERT:

SYMBOL MEANING

Failure to obey a

safety warning will

result in serious injury to yourself or to oth-

ers. Always follow the safety precautions to

reduce the risk of fire, electric shock and

personal injury.

DANGER:

SYMBOL MEANING

Failure to obey a

safety warning can

result in injury to yourself and others.

Always follow the safety precautions to

reduce the risk of fire, electric shock and

personal injury.

WARNING:

Failure to obey a

safety warning may

result in property damage or personal injury

to yourself or to others. Always follow the

safety precautions to reduce the risk of fire,

electric shock and personal injury.

CAUTION:

• IMPORTANT SAFETY INSTRUCTIONS •

READ ALL INSTRUCTIONS

BEFORE OPERATING

• Read the instructions carefully. Be familiar with the

controls and proper use of the unit.

• Do not operate this unit when tired, ill or under the

influence of alcohol, drugs or medication.

• Children must not operate the unit. Teens must be

accompanied and guided by an adult.

• All guards and safety attachments must be installed

properly before operating the unit.

• Inspect the unit before use. Replace damaged parts.

Make sure all fasteners are in place and secure.

Replace parts that are cracked, chipped or damaged in

any way. Do not operate the unit with loose or dam-

aged parts.

• Carefully inspect the area before starting the unit.

Remove all debris and hard or sharp objects such as

glass, wire, etc.

• Clear the area of children, bystanders, and pets. At a

minimum, keep all children, bystanders, and pets out-

side a 50 feet (15m.) radius; there still may be a risk to

bystanders from thrown objects. Bystanders should be

encouraged to wear eye protection. If you are

approached, stop the unit immediately.

When using the

unit, safety rules.

Please read these instructions before oper-

ating the unit in order to ensure the safety

of the operator and any bystanders. Please

keep these instructions for later use.

WARNING:

When using electric

gardening

appliances, basic safety precautions should

always be followed to reduce the risk of fire,

electric shock and personal injury, including

the following.

WARNING:

Warranty Statement Page 1

Rules for Safe Operation Pages 2- 7

Assembly Instructions Page 8

Operating Instructions Page 8- 10

Maintenance Instructions Page 10 - 11

Specifications Page 11

Parts List Page 12

Notes Page 13

Manufacturer’s Limited Warranty Page 14

TABLE OF CONTENTS

TWO YEAR LIMITED WARRANTY ON YARD MACHINES SHREDDER

For two years from the date of purchase, when this Shredder is used and maintained according to the

operator’s manual, Yard Machines will repair any defect in material for workmanship free of charge.

If this Shredder is used for commercial or rental purposes, this warranty applies for only 90 days from

the date of purchase.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THIS SHREDDER TO THE NEAREST MTD

REPAIR DEALER.

This warraanty gives you specific legal rights, and you may also have other rights which vary from

state to state.

WARRANTY STATEMENT

RULES FOR SAFE OPERATION

NOTE: Advises you of information or instructions vital to

the operation or maintenance of the equipment.

Read the Operator’s Manual(s) and follow all warnings

and safety instructions.

Failure to do so can result in serious injury to the

operator and/or bystanders.

FOR QUESTIONS, CALL 1-800-668-1238

The purpose of safety symbols is to attract your atten-

tion to possible dangers. The safety symbols, and their

explanations, deserve your careful attention and under-

standing. The safety warnings do not by themselves

eliminate any danger. The instructions or warnings they

give are not substitutes for proper accident prevention

measures.

Indicates

danger,

warning or

caution. Attention is required in order to

avoid serious personal injury. May be used

in conjunction with other symbols or pic-

tographs.

SAFETY ALERT:

SYMBOL MEANING

Failure to obey a

safety warning will

result in serious injury to yourself or to oth-

ers. Always follow the safety precautions to

reduce the risk of fire, electric shock and

personal injury.

DANGER:

SYMBOL MEANING

Failure to obey a

safety warning can

result in injury to yourself and others.

Always follow the safety precautions to

reduce the risk of fire, electric shock and

personal injury.

WARNING:

Failure to obey a

safety warning may

result in property damage or personal injury

to yourself or to others. Always follow the

safety precautions to reduce the risk of fire,

electric shock and personal injury.

CAUTION:

• IMPORTANT SAFETY INSTRUCTIONS •

READ ALL INSTRUCTIONS

BEFORE OPERATING

• Read the instructions carefully. Be familiar with the

controls and proper use of the unit.

• Do not operate this unit when tired, ill or under the

influence of alcohol, drugs or medication.

• Children must not operate the unit. Teens must be

accompanied and guided by an adult.

• All guards and safety attachments must be installed

properly before operating the unit.

• Inspect the unit before use. Replace damaged parts.

Make sure all fasteners are in place and secure.

Replace parts that are cracked, chipped or damaged in

any way. Do not operate the unit with loose or dam-

aged parts.

• Carefully inspect the area before starting the unit.

Remove all debris and hard or sharp objects such as

glass, wire, etc.

• Clear the area of children, bystanders, and pets. At a

minimum, keep all children, bystanders, and pets out-

side a 50 feet (15m.) radius; there still may be a risk to

bystanders from thrown objects. Bystanders should be

encouraged to wear eye protection. If you are

approached, stop the unit immediately.

When using the

unit, safety rules.

Please read these instructions before oper-

ating the unit in order to ensure the safety

of the operator and any bystanders. Please

keep these instructions for later use.

WARNING:

When using electric

gardening

appliances, basic safety precautions should

always be followed to reduce the risk of fire,

electric shock and personal injury, including

the following.

WARNING:

PLEASE READ - SAVE THESE

INSTRUCTIONS

When using an electrical appliance, basic precautions

should always be followed to assure maximum safety and

optimum performance. Read this manual before assem-

bling and operating this appliance. Failure to comply with

instructions may result in electrical shock, burns, fire, or

personal injury.

WARNING

TO REDUCE THE RISK OF ELECTRIC

SHOCK, BURNS, FIRE OR PERSONAL

INJURY:

1. FOLLOW ALL SAFETY INSTRUCTIONS listed in

this manual before/during operation of this shredder.

2. TO REDUCE THE RISK OF ELECTRIC SHOCK this

shredder must be grounded. It is equipped with a

cord having an equipment-grounding conductor and

grounding plug to reduce the risk of electric shock.

Plug into an appropriate outlet that is properly

installed and grounded in accordance with all local

codes and ordinances.

DANGER: Improper connection of the equipment-

grounding conductor can result in a risk of electric

shock in the event of a malfunction. Contact a quali-

fied electrician if you are in doubt as to whether the

receptacle is properly grounded. Do not modify the

plug provided with the shredder.

3. INSPECT UNIT FOR DAMAGE to the housing, cord

or plug. Keep all fasteners tight. Do not use if the

switch does not turn the unit off properly.Never use

unit if cord or plug has been damaged, the motor or

unit itself is not working as it should or has been

dropped, damaged, left outdoors or dropped in

water.Never operate with any air opening blocked.

Keep air openings free of debris that may reduce air

flow. Replace damaged parts that are chipped,

cracked or damaged in any way. This product is dou-

ble insulated - there are no serviceable parts inside.

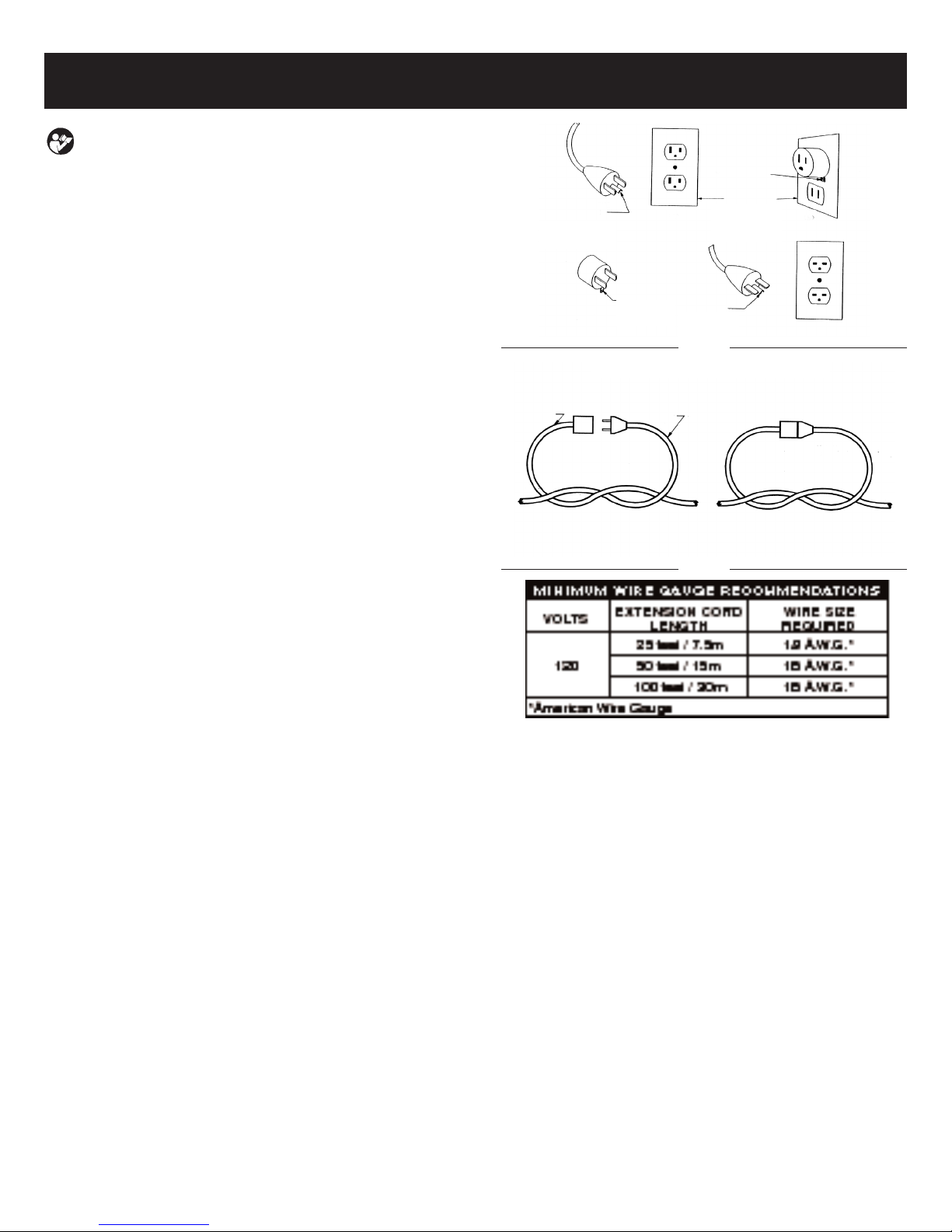

4. GROUNDING INSTRUCTIONS This tool should be

grounded while in use to reduce the risk of electric

shock to the operator.The tool is equipped with a 3-

conductor cord and 3-prong grounding plug to fit the

proper grounding receptacle. If your unit is for use on

less than 150 volts, it has a plug as illustrated in

sketch A in Figure 1-1A. If it is for use on 150 to 250

volts, it has a plug as illustrated in sketch D, Fig.1-1A

An adapter, sketches B and C, is available for con-

necting plugs as illustrated in sketch A to 2-prong

receptacles. The green-colored rigid ear, lug, or the

like, must be connected to permanent ground, such

as a properly grounded outlet box. No adapter is

available for the plug illustrated in sketch D.

5. EXTENSION CORD - Use only three-wire outdoor

extension cords that have three-prong grounding

plugs and grounding receptacles that accept the

appliance’s plug.

• When using the appliance, an extension cord of ade-

quate size must be used for safety and to prevent loss

of power and overheating.

• The extension cord must be specifically intended for

outdoor use and marked “SJ” or “SJT” and with the

suffix “WA”. In Canada, the extension cord must be

marked “SFTW”.

• Inspect extension power cord for loose or exposed

wires and damaged insulation. If damaged, replace

before using appliance.

DO NOT ABUSE CORD - Never carry appliance by

cord or pull cord to disconnect from outlet. Keep cord

clear of operator and obstacles at all times. Do not

expose cord to heated surfaces, oil or water. Do not

pull cord around sharp edges, corners or close door

on cord.

6. Avoid dangerous environment. Do not use appli-

ance in damp or wet locations.

7. Don’t use in rain. Water entering a power tool will

increase the risk of electric shock.

8. Do not abuse cord. Never yank it to disconnect from

receptacle. Keep cord away from heat, oil, sharp

edges or moving parts. Replace damaged cords

immediately.Damaged cords increase the risk of elec-

tric shock.

PERSONAL SAFETY

10. Keep children away. All bystanders should be kept at

a safe distance from work area.

11. Dress properly. Do not wear loose clothing or jewelry.

They can be caught in moving parts. Use of gloves and

substantial footwear is recommended when working

outdoors. Wear protective hair covering to contain long

hair.

12. Use safety glasses. Use of safety glasses is recom-

mended at all times when operating this unit.

13. Dusty conditions. Always use face or dust mask if

conditions are dusty.

14. Stay alert, watch what you are doing and use com-

mon sense when operating a power tool. Do not use

tools while tired or under the influence of drugs, alco-

hol, or medication. A moment of inattention while oper-

ating power tools may result in serious personal injury.

15. Avoid unintentional starting. Do not move plugged-in

appliance with finger on switch. Be sure switch is off

when plugging in.

16. Do not overreach. Keep proper footing and balance at

all times. Proper footing and balance enables better

control of the tool in unexpected conditions.

17. No accessories or attachments are necessary for

the operation of this gardening tool. The use of any

accessories or attachments for this gardening tool is

not recommended. Such use of any attachment or

accessory may increase the risk of injury to the user.

(Except trash bag)

18. Do not force tool. The correct tools will do the job bet-

ter and safer at the rate for which it is designed.

19. Disconnect the plug from the power source before

making any adjustment, or storing the tool. Such

preventive safety measures reduce the risk of starting

the tool accidentally.

20. Store idle tools indoors. When not in use, tools

should be stored indoors in dry, and high or locked-up

place, out of reach of children.

21. Maintain tools with care. Keep cutting tools sharp

and clean for best performance and to reduce the risk

of injury.Follow instructions for lubricating and chang-

ing accessories. Inspect tool cord periodically, and if

damaged, have it repaired by an authorized service

facility.Keep handling surface dry, clean, and free from

oil and grease.

22. Check damaged parts. Before further use of the tool,

a guard or other part that is damaged should be care-

fully checked to determine that it will operate properly

and perform its intended function. check for alignment

of moving parts, binding of moving parts, breakage of

parts, mounting, and any other condition that may

affect its operation. A guard or other part that is dam-

aged should be properly repaired or replaced by an

authorized service center unless indicated elsewhere

in this manual.

PRECAUTIONS FOR USING

CHIPPER/SHREDDER

1. Extreme caution should be taken to ensure

shreddable material does not contain metal, rocks,

bottles, cans or other foreign objects.

2. Do not allow hands or any other part of the body,

or clothing to enter inside the feeding chambers or

discharge chute, while machine is operating.

3. Wear gloves while operating the machine.

4. Before starting the machine, ensure that all screws

and other fasteners are properly secured.

5. Machine should be operated on firm level surfaces

only.

6. Before starting the machine, check that the cutting

chamber is empty.

7. Motor should be kept clean of debris and other

accumulations.

8. Keep all guards and deflectors in good working

condition.

9. Stand clear of discharge chute at all times.

10. Do not over reach and keep face and body back form

the feed opening.

11. Never pull the machine by the power cord and keep

cord away from water or sharp edges.

12. Disconnect the power cord when the machine is not in

use.

13. If machine should become clogged, switch off the

motor, disconnect the power cord, make sure all moving

parts are completely stopped before cleaning clogged

debris.

14. Ensure the power cord is always in good condition. A

cord with broken insulation is extremely dangerous and

can result in fire, electric shock or serious personal injury.

15. The operation of any tools can result in foreign objects

being thrown into your eyes, which can result in severe

eye damage. Before operating power tool, always wear

safety goggles or safety glasses with side shields and a

full face shield when needed.We recommend wide Vision

Safety Mask for use over eyeglasses or standard safety

glasses with side shields.

RULES FOR SAFE OPERATION RULES FOR SAFE OPERATION

Fig. 1

GROUNDING

METAL SCREW

COVER OF

GROUNDED

DUTLET BOX

ADAPTER

GROUNDING

MEANS GROUNDING

(A)

(C)

(B)

(D)

Table 1

Fig. 2

METHOD OF SECURING EXTENSION CORD

CORD SET APPLIANCE CORD

(A) TIE CORD AS SHOWN (B) CONNECT PLUG AND

RECEPTACLE

PLEASE READ - SAVE THESE

INSTRUCTIONS

When using an electrical appliance, basic precautions

should always be followed to assure maximum safety and

optimum performance. Read this manual before assem-

bling and operating this appliance. Failure to comply with

instructions may result in electrical shock, burns, fire, or

personal injury.

WARNING

TO REDUCE THE RISK OF ELECTRIC

SHOCK, BURNS, FIRE OR PERSONAL

INJURY:

1. FOLLOW ALL SAFETY INSTRUCTIONS listed in

this manual before/during operation of this shredder.

2. TO REDUCE THE RISK OF ELECTRIC SHOCK this

shredder must be grounded. It is equipped with a

cord having an equipment-grounding conductor and

grounding plug to reduce the risk of electric shock.

Plug into an appropriate outlet that is properly

installed and grounded in accordance with all local

codes and ordinances.

DANGER: Improper connection of the equipment-

grounding conductor can result in a risk of electric

shock in the event of a malfunction. Contact a quali-

fied electrician if you are in doubt as to whether the

receptacle is properly grounded. Do not modify the

plug provided with the shredder.

3. INSPECT UNIT FOR DAMAGE to the housing, cord

or plug. Keep all fasteners tight. Do not use if the

switch does not turn the unit off properly.Never use

unit if cord or plug has been damaged, the motor or

unit itself is not working as it should or has been

dropped, damaged, left outdoors or dropped in

water.Never operate with any air opening blocked.

Keep air openings free of debris that may reduce air

flow. Replace damaged parts that are chipped,

cracked or damaged in any way. This product is dou-

ble insulated - there are no serviceable parts inside.

4. GROUNDING INSTRUCTIONS This tool should be

grounded while in use to reduce the risk of electric

shock to the operator.The tool is equipped with a 3-

conductor cord and 3-prong grounding plug to fit the

proper grounding receptacle. If your unit is for use on

less than 150 volts, it has a plug as illustrated in

sketch A in Figure 1-1A. If it is for use on 150 to 250

volts, it has a plug as illustrated in sketch D, Fig.1-1A

An adapter, sketches B and C, is available for con-

necting plugs as illustrated in sketch A to 2-prong

receptacles. The green-colored rigid ear, lug, or the

like, must be connected to permanent ground, such

as a properly grounded outlet box. No adapter is

available for the plug illustrated in sketch D.

5. EXTENSION CORD - Use only three-wire outdoor

extension cords that have three-prong grounding

plugs and grounding receptacles that accept the

appliance’s plug.

• When using the appliance, an extension cord of ade-

quate size must be used for safety and to prevent loss

of power and overheating.

• The extension cord must be specifically intended for

outdoor use and marked “SJ” or “SJT” and with the

suffix “WA”. In Canada, the extension cord must be

marked “SFTW”.

• Inspect extension power cord for loose or exposed

wires and damaged insulation. If damaged, replace

before using appliance.

DO NOT ABUSE CORD - Never carry appliance by

cord or pull cord to disconnect from outlet. Keep cord

clear of operator and obstacles at all times. Do not

expose cord to heated surfaces, oil or water. Do not

pull cord around sharp edges, corners or close door

on cord.

6. Avoid dangerous environment. Do not use appli-

ance in damp or wet locations.

7. Don’t use in rain. Water entering a power tool will

increase the risk of electric shock.

8. Do not abuse cord. Never yank it to disconnect from

receptacle. Keep cord away from heat, oil, sharp

edges or moving parts. Replace damaged cords

immediately.Damaged cords increase the risk of elec-

tric shock.

PERSONAL SAFETY

10. Keep children away. All bystanders should be kept at

a safe distance from work area.

11. Dress properly. Do not wear loose clothing or jewelry.

They can be caught in moving parts. Use of gloves and

substantial footwear is recommended when working

outdoors. Wear protective hair covering to contain long

hair.

12. Use safety glasses. Use of safety glasses is recom-

mended at all times when operating this unit.

13. Dusty conditions. Always use face or dust mask if

conditions are dusty.

14. Stay alert, watch what you are doing and use com-

mon sense when operating a power tool. Do not use

tools while tired or under the influence of drugs, alco-

hol, or medication. A moment of inattention while oper-

ating power tools may result in serious personal injury.

15. Avoid unintentional starting. Do not move plugged-in

appliance with finger on switch. Be sure switch is off

when plugging in.

16. Do not overreach. Keep proper footing and balance at

all times. Proper footing and balance enables better

control of the tool in unexpected conditions.

17. No accessories or attachments are necessary for

the operation of this gardening tool. The use of any

accessories or attachments for this gardening tool is

not recommended. Such use of any attachment or

accessory may increase the risk of injury to the user.

(Except trash bag)

18. Do not force tool. The correct tools will do the job bet-

ter and safer at the rate for which it is designed.

19. Disconnect the plug from the power source before

making any adjustment, or storing the tool. Such

preventive safety measures reduce the risk of starting

the tool accidentally.

20. Store idle tools indoors. When not in use, tools

should be stored indoors in dry, and high or locked-up

place, out of reach of children.

21. Maintain tools with care. Keep cutting tools sharp

and clean for best performance and to reduce the risk

of injury.Follow instructions for lubricating and chang-

ing accessories. Inspect tool cord periodically, and if

damaged, have it repaired by an authorized service

facility.Keep handling surface dry, clean, and free from

oil and grease.

22. Check damaged parts. Before further use of the tool,

a guard or other part that is damaged should be care-

fully checked to determine that it will operate properly

and perform its intended function. check for alignment

of moving parts, binding of moving parts, breakage of

parts, mounting, and any other condition that may

affect its operation. A guard or other part that is dam-

aged should be properly repaired or replaced by an

authorized service center unless indicated elsewhere

in this manual.

PRECAUTIONS FOR USING

CHIPPER/SHREDDER

1. Extreme caution should be taken to ensure

shreddable material does not contain metal, rocks,

bottles, cans or other foreign objects.

2. Do not allow hands or any other part of the body,

or clothing to enter inside the feeding chambers or

discharge chute, while machine is operating.

3. Wear gloves while operating the machine.

4. Before starting the machine, ensure that all screws

and other fasteners are properly secured.

5. Machine should be operated on firm level surfaces

only.

6. Before starting the machine, check that the cutting

chamber is empty.

7. Motor should be kept clean of debris and other

accumulations.

8. Keep all guards and deflectors in good working

condition.

9. Stand clear of discharge chute at all times.

10. Do not over reach and keep face and body back form

the feed opening.

11. Never pull the machine by the power cord and keep

cord away from water or sharp edges.

12. Disconnect the power cord when the machine is not in

use.

13. If machine should become clogged, switch off the

motor, disconnect the power cord, make sure all moving

parts are completely stopped before cleaning clogged

debris.

14. Ensure the power cord is always in good condition. A

cord with broken insulation is extremely dangerous and

can result in fire, electric shock or serious personal injury.

15. The operation of any tools can result in foreign objects

being thrown into your eyes, which can result in severe

eye damage. Before operating power tool, always wear

safety goggles or safety glasses with side shields and a

full face shield when needed.We recommend wide Vision

Safety Mask for use over eyeglasses or standard safety

glasses with side shields.

RULES FOR SAFE OPERATION RULES FOR SAFE OPERATION

Fig. 1

GROUNDING

METAL SCREW

COVER OF

GROUNDED

DUTLET BOX

ADAPTER

GROUNDING

MEANS GROUNDING

(A)

(C)

(B)

(D)

Table 1

Fig. 2

METHOD OF SECURING EXTENSION CORD

CORD SET APPLIANCE CORD

(A) TIE CORD AS SHOWN (B) CONNECT PLUG AND

RECEPTACLE

EXPLANATION OF NOTE, WARNING, and

WARRANTY SYMBOL

1. A NOTE is used to convey additional information, or

highlight a particular explanation, or to expand a

step instruction.

2. A WARNING identifies a procedure which, if not

undertaken or if improperly done, can result in a

serious personal injury or damage to the unit and/or

both.

3. (WARRANTY SYMBOL) serves notice that

unless instructions or procedures are followed, any

damage will void the warranty and repairs will be at

owner’s expense. Service other than user

maintenance should be performed by a Yard

Machines Authorized Service Center. Damage or

conditions caused by improper maintenance

practices which render this product inoperable will

void the manufacturer’s warranty.

4. FOR WARRANTY OR SERVICE contact the nearest

McCulloch Authorized Service Center listed under

“SAWS” in your telephone directory Yellow Pages.

INTERNATIONAL SYMBOLS

1. Never place hands into ejection chute as serious injury

will occur .

2. Use of these personal safety items is highly recom-

mended to reduce the risk of accidental injury

SAVE THESE INSTRUCTIONS

RULES FOR SAFE OPERATION

SAFETY AND INTERNATIONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product.

Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning, or caution.

May be used in conjunction with

other symbols or pictographs.

• WARNING - READ OPERATOR'S

MANUAL

Read the Operator’s Manual(s) and

follow all warnings and safety

instructions. Failure to do so can

result in serious injury to the operator

and/or bystanders.

•WEAR HEAD, EYE AND HEARING

PROTECTION

WARNING:Thrown objects and loud

noise can cause severe eye injury

and hearing loss. Wear eye protec-

tion meeting ANSI Z87.1-1989 stan-

dards and ear protection when oper-

ating this unit. Falling objects can

cause severe head injury. Wear head

protection when operating this unit.

Use a full face shield when needed.

SYMBOL MEANING

• WARNING - WEAR GLOVES TO

PROTECT YOUR HANDS

• WARNING - WEAR SAFETY BOOTS

TO PROTECT AGAINST ELECTRIC

SHOCK

• WARNING - DO NOT EXPOSE TO

RAIN

EXPLANATION OF NOTE, WARNING, and

WARRANTY SYMBOL

1. A NOTE is used to convey additional information, or

highlight a particular explanation, or to expand a

step instruction.

2. A WARNING identifies a procedure which, if not

undertaken or if improperly done, can result in a

serious personal injury or damage to the unit and/or

both.

3. (WARRANTY SYMBOL) serves notice that

unless instructions or procedures are followed, any

damage will void the warranty and repairs will be at

owner’s expense. Service other than user

maintenance should be performed by a Yard

Machines Authorized Service Center. Damage or

conditions caused by improper maintenance

practices which render this product inoperable will

void the manufacturer’s warranty.

4. FOR WARRANTY OR SERVICE contact the nearest

McCulloch Authorized Service Center listed under

“SAWS” in your telephone directory Yellow Pages.

INTERNATIONAL SYMBOLS

1. Never place hands into ejection chute as serious injury

will occur .

2. Use of these personal safety items is highly recom-

mended to reduce the risk of accidental injury

SAVE THESE INSTRUCTIONS

RULES FOR SAFE OPERATION

SAFETY AND INTERNATIONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product.

Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning, or caution.

May be used in conjunction with

other symbols or pictographs.

• WARNING - READ OPERATOR'S

MANUAL

Read the Operator’s Manual(s) and

follow all warnings and safety

instructions. Failure to do so can

result in serious injury to the operator

and/or bystanders.

•WEAR HEAD, EYE AND HEARING

PROTECTION

WARNING:Thrown objects and loud

noise can cause severe eye injury

and hearing loss. Wear eye protec-

tion meeting ANSI Z87.1-1989 stan-

dards and ear protection when oper-

ating this unit. Falling objects can

cause severe head injury. Wear head

protection when operating this unit.

Use a full face shield when needed.

SYMBOL MEANING

• WARNING - WEAR GLOVES TO

PROTECT YOUR HANDS

• WARNING - WEAR SAFETY BOOTS

TO PROTECT AGAINST ELECTRIC

SHOCK

• WARNING - DO NOT EXPOSE TO

RAIN

RULES FOR SAFE OPERATION ASSEMBLY INSTRUCTIONS

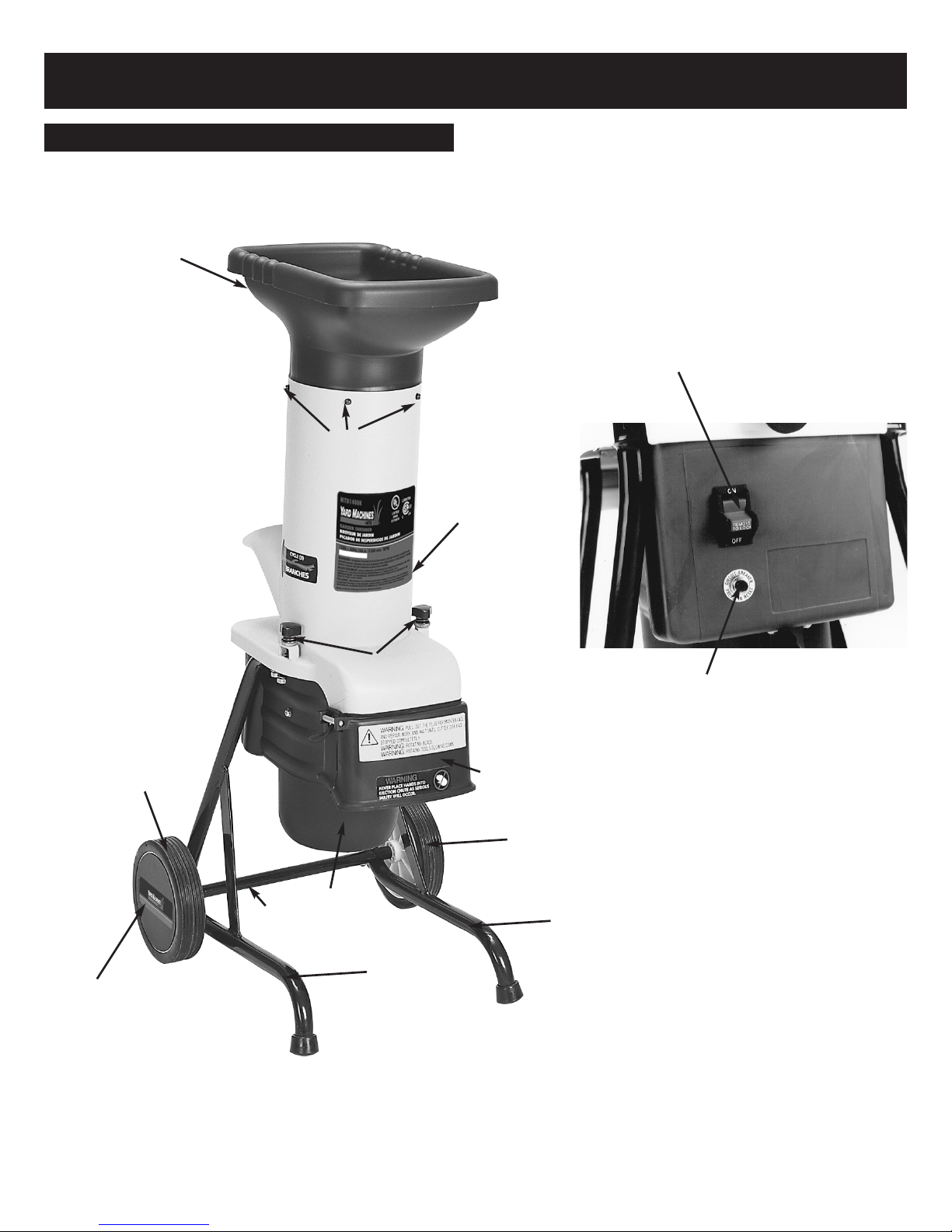

KNOW YOUR UNIT

TOP HOPPER

SAFETY SCREWS

WHEEL

TOP HOPPER

KNOB

WHEEL COVERS

CONNECTING WHEEL ASSEMBLY

NOTE: Locate small bag of hardware containing two Allen

hex screws, two large flat washers, two small flat washers

and two split pins.

1. Place one wheel on the axle followed by a large flat

washer. Secure by inserting a split pin through the hole

in the end of the axle, bend the ends over using pliers.

(Fig. 3)

2. Press wheel cover on wheel.

3. Position the axle assembly on the inside of the support

tube as shown in Fig. 4, aligning the hole in the axle

with the hole in the support. Place a lockwasher and

small flat washer on the Allen hex screw and guide

them up through the hole in support tube and into the

hole in the axle. The flat washer should be next to the

axle.

4. Assemble the other tube support to the other end of the

axle in the same manner.

5. Attach the second wheel to the axle using the same

method as described in step 1.

MOTOR ASSEMBLY & WHEELS

NOTE: Locate small bag of hardware containing four flat

washers, four lockwashers and four hex nuts.

1. Remove feeder tube from motor assembly by loosening

3 Spring Loaded caging knobs. (Fig. 5)

2. Lay motor assembly down on flat surface with cord and

switch facing up.

3. Aliqn support tubes of wheels to motor assembly.

4. Secure with flat washers, lockwashers and hex nuts as

shown in Fig. 5 & Fig. 6.

5. Reassemble the feed tube with the chute over the

flange, replace and tighten the three caging knobs.

HOPPER ASSEMBLY

NOTE: Locate small bag of hardware containing five one

way security screws and washers.

1. Place the hopper on top of the feed tube, align the holes.

Secure with the safety screws and washers. (Fig. 7)

Fig. 3

DISCHARGE CHUTE

LEG(R)

LEG(L)

WHEEL

OVERLOAD

PROTECTION

SWITCH

ON/OFF SWITCH

Fig. 4

Axle

Motor

Assembly

Feeder Tube

Axle

Flat Washer and Split Pin

Tube Insert

Support Tube

Axle

Allen hex screw,

small flat washer

and lockwasher

Feed Tube

Chute

Caging Knobs

Screws

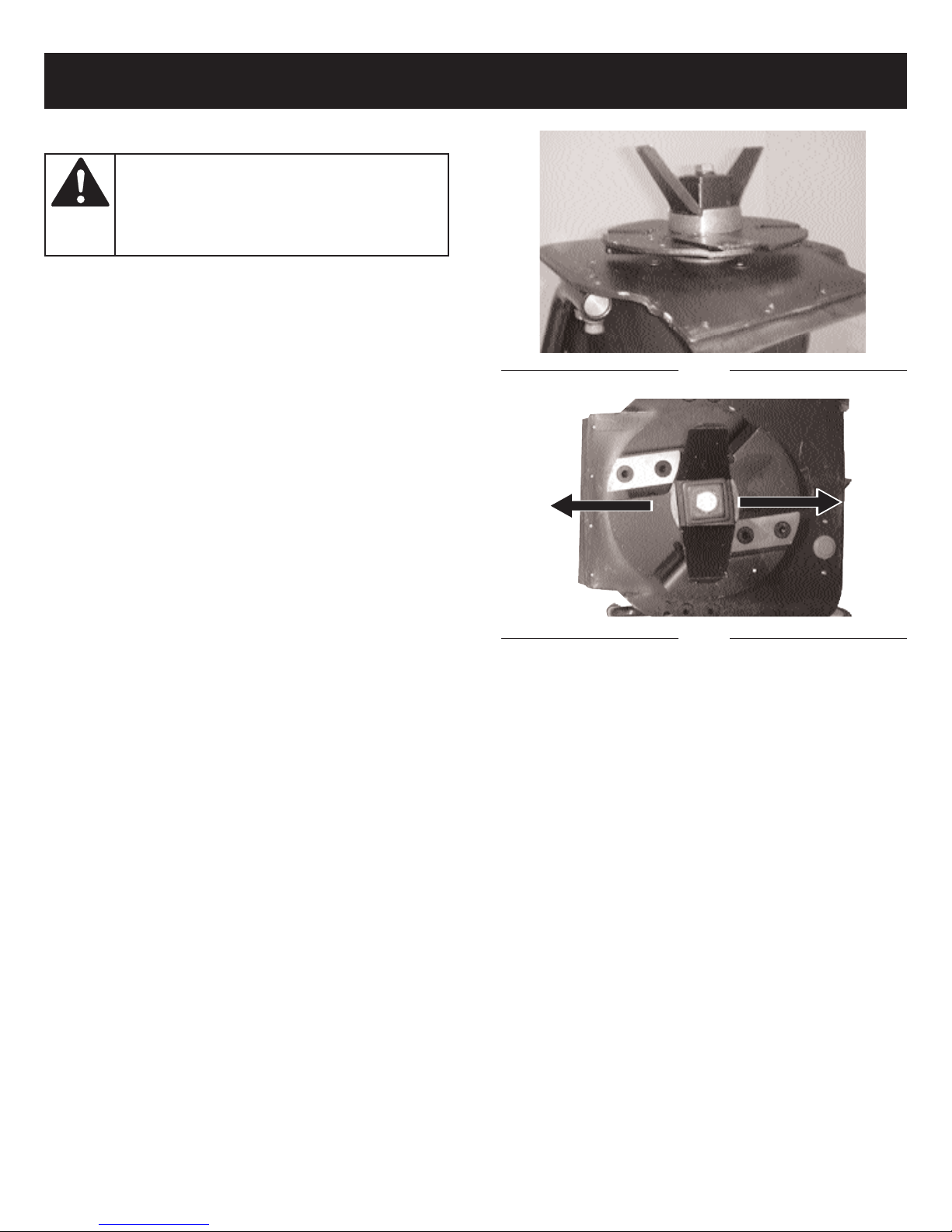

Blade

Set Screws

Fig. 5

Fig. 6

Flange

Fig. 7

Use caution when

tightening set screws

to avoid contact with sharp cutting blades.

WARNING:

RULES FOR SAFE OPERATION ASSEMBLY INSTRUCTIONS

KNOW YOUR UNIT

TOP HOPPER

SAFETY SCREWS

WHEEL

TOP HOPPER

KNOB

WHEEL COVERS

CONNECTING WHEEL ASSEMBLY

NOTE: Locate small bag of hardware containing two Allen

hex screws, two large flat washers, two small flat washers

and two split pins.

1. Place one wheel on the axle followed by a large flat

washer. Secure by inserting a split pin through the hole

in the end of the axle, bend the ends over using pliers.

(Fig. 3)

2. Press wheel cover on wheel.

3. Position the axle assembly on the inside of the support

tube as shown in Fig. 4, aligning the hole in the axle

with the hole in the support. Place a lockwasher and

small flat washer on the Allen hex screw and guide

them up through the hole in support tube and into the

hole in the axle. The flat washer should be next to the

axle.

4. Assemble the other tube support to the other end of the

axle in the same manner.

5. Attach the second wheel to the axle using the same

method as described in step 1.

MOTOR ASSEMBLY & WHEELS

NOTE: Locate small bag of hardware containing four flat

washers, four lockwashers and four hex nuts.

1. Remove feeder tube from motor assembly by loosening

3 Spring Loaded caging knobs. (Fig. 5)

2. Lay motor assembly down on flat surface with cord and

switch facing up.

3. Aliqn support tubes of wheels to motor assembly.

4. Secure with flat washers, lockwashers and hex nuts as

shown in Fig. 5 & Fig. 6.

5. Reassemble the feed tube with the chute over the

flange, replace and tighten the three caging knobs.

HOPPER ASSEMBLY

NOTE: Locate small bag of hardware containing five one

way security screws and washers.

1. Place the hopper on top of the feed tube, align the holes.

Secure with the safety screws and washers. (Fig. 7)

Fig. 3

DISCHARGE CHUTE

LEG(R)

LEG(L)

WHEEL

OVERLOAD

PROTECTION

SWITCH

ON/OFF SWITCH

Fig. 4

Axle

Motor

Assembly

Feeder Tube

Axle

Flat Washer and Split Pin

Tube Insert

Support Tube

Axle

Allen hex screw,

small flat washer

and lockwasher

Feed Tube

Chute

Caging Knobs

Screws

Blade

Set Screws

Fig. 5

Fig. 6

Flange

Fig. 7

Use caution when

tightening set screws

to avoid contact with sharp cutting blades.

WARNING:

1. Connect the shredder to a suitable power outlet.

2. To start and stop the shredder, depress the switch locat-

ed at the rear of the Motor.

3. To stop the shredder, switch to the off position. (Fig .8)

OVERLOAD PROTECTION AND MOTOR

JAMMING If overfeeding clogs the machine the overload

protection switch may cut out the motor. To restart, first

switch the machine off and disconnect the power cord.

Loosen caging knobs and remove top cover assembly,

then remove any clogged debris from the cutting cham-

ber. If the top cover assembly becomes jammed and will

not lift off, turn the V-cutter by pushing a piece of wood

through the back chute of the top hopper to rotate the V-

cutter to enable the top cover assembly to be removed.

Reset motor overload protection switch. (Fig. 8)

IMPORTANT: Before replacing top cover assembly

ensure that the V-cutter is positioned as shown in Fig. 9.

Replace the top cover assembly together with the top

cover screw knob ensuring this is tight. If the top cover

screw knob is not tight the motor will not start due to the

motor lock out switch not being activated.

ATTACHING MULCH BAG

Place a heavy duty trash bag on to the discharge chute

using the mulch bag strap. (Fig.10)

FEEDING LEAVES AND SMALL GARDEN

CLIPPINGS - TOP HOPPER

The sloping chute of the top hopper is designed to accept

leaves and small garden clippings.

Shredding and mulching is achieved by natural suction of

the debris through the blade chamber. Do not overfeed and

do not feed wet, soggy material into the garden shredder as

this may clog the blade chamber and the discharge chute.

(Fig. 11)

109

OPERATING INSTRUCTIONS

FEEDING TWIGS AND SMALL BRANCHES - TOP HOP-

PER

The smaller back chute of the top Hopper accepts medium

to larger size garden clippings.

Shredding and mulching is achieved through the same

action as the front chute. If a finer type mulch is required

than is initially achieved, re-feed the mulch through again

until the desired result is obtained. (Fig. 12).

Do not feed solid branches through the two Top Hopper

chutes.

SIDE CHUTE

The elongated chute located at the rear of the machine is

specially designed to accept solid garden clippings and

branches up to 1-1/2" (38mm) in diameter.

IMPORTANT: When feeding long, large diameter material,

control the rate of feed by pulling back on the material so

as not to stall or overload the motor. (Fig. 13)

Fig. 10

Do not under any cir-

cumstances, place

hands inside the feeding chutes while the

machine is operation. Force feeding of debris is

not necessary due to the natural suction action

of the shredder.

WARNING:

Fig. 11

Fig. 12

Fig. 13

OPERATING INSTRUCTIONS

Fig. 8

Read and understand

the safety instructions in

this owners manual before using your

Shredder. Failure to comply can result in acci-

dents involving fire, electric shock, or serious

personal injury.

CAUTION:

ON/OFF

SWITCH

OVERLOAD

PROTECTION

SWITCH

Fig. 9 MAINTENANCE INSTRUCTIONS

Your Shredder has been designed for a low level of main-

tenance, involving routine cleaning and inspection. The

motor of the Shredder is maintenance free and requires

no attention. For the best results the blades must be kept

sharp at all times. The blades have dramatically less cut-

ting power when blunt.

The Shredder will tear rather than cut when the blades

are blunt. When this occurs rotate the double sided

blades or replace the blades immediately.

V-CUTTER MAINTENANCE

1. Switch the machine off and disconnect the power

cord ensuring all moving parts are completely

stopped.

2. Wear gloves when attempting any maintenance to the

cutting blades.

JAMMING if blades become jammed see disassembly.

DISASSEMBLY

1. Loosen caging knobs and remove the top cover

assembly.

2. Rotate the cutter base counter clockwise and place a

piece of wood between the cutter base and cutting

chamber wall so as to stop the cutting base rotating.

(Fig. 14)

3. Remove the center hold down bolt by turning it count-

er clockwise using a 16 mm spanner.

4. Remove the square washer, square bushing, V-cutter to

expose cutter base.

Fig. 14

Before attempting

any maintenance

switch the machine off and disconnect the

power cord.

WARNING:

Take extreme care not

to come in contact with

cutting blades.If discharge chute becomes clogged

or cutting blades become jammed, under no circum-

stances should you place your hands in discharge

chute to try to clear obstruction, as this will lead to

serious injury.

WARNING:

1. Connect the shredder to a suitable power outlet.

2. To start and stop the shredder, depress the switch locat-

ed at the rear of the Motor.

3. To stop the shredder, switch to the off position. (Fig .8)

OVERLOAD PROTECTION AND MOTOR

JAMMING If overfeeding clogs the machine the overload

protection switch may cut out the motor. To restart, first

switch the machine off and disconnect the power cord.

Loosen caging knobs and remove top cover assembly,

then remove any clogged debris from the cutting cham-

ber. If the top cover assembly becomes jammed and will

not lift off, turn the V-cutter by pushing a piece of wood

through the back chute of the top hopper to rotate the V-

cutter to enable the top cover assembly to be removed.

Reset motor overload protection switch. (Fig. 8)

IMPORTANT: Before replacing top cover assembly

ensure that the V-cutter is positioned as shown in Fig. 9.

Replace the top cover assembly together with the top

cover screw knob ensuring this is tight. If the top cover

screw knob is not tight the motor will not start due to the

motor lock out switch not being activated.

ATTACHING MULCH BAG

Place a heavy duty trash bag on to the discharge chute

using the mulch bag strap. (Fig.10)

FEEDING LEAVES AND SMALL GARDEN

CLIPPINGS - TOP HOPPER

The sloping chute of the top hopper is designed to accept

leaves and small garden clippings.

Shredding and mulching is achieved by natural suction of

the debris through the blade chamber. Do not overfeed and

do not feed wet, soggy material into the garden shredder as

this may clog the blade chamber and the discharge chute.

(Fig. 11)

109

OPERATING INSTRUCTIONS

FEEDING TWIGS AND SMALL BRANCHES - TOP HOP-

PER

The smaller back chute of the top Hopper accepts medium

to larger size garden clippings.

Shredding and mulching is achieved through the same

action as the front chute. If a finer type mulch is required

than is initially achieved, re-feed the mulch through again

until the desired result is obtained. (Fig. 12).

Do not feed solid branches through the two Top Hopper

chutes.

SIDE CHUTE

The elongated chute located at the rear of the machine is

specially designed to accept solid garden clippings and

branches up to 1-1/2" (38mm) in diameter.

IMPORTANT: When feeding long, large diameter material,

control the rate of feed by pulling back on the material so

as not to stall or overload the motor. (Fig. 13)

Fig. 10

Do not under any cir-

cumstances, place

hands inside the feeding chutes while the

machine is operation. Force feeding of debris is

not necessary due to the natural suction action

of the shredder.

WARNING:

Fig. 11

Fig. 12

Fig. 13

OPERATING INSTRUCTIONS

Fig. 8

Read and understand

the safety instructions in

this owners manual before using your

Shredder. Failure to comply can result in acci-

dents involving fire, electric shock, or serious

personal injury.

CAUTION:

ON/OFF

SWITCH

OVERLOAD

PROTECTION

SWITCH

Fig. 9 MAINTENANCE INSTRUCTIONS

Your Shredder has been designed for a low level of main-

tenance, involving routine cleaning and inspection. The

motor of the Shredder is maintenance free and requires

no attention. For the best results the blades must be kept

sharp at all times. The blades have dramatically less cut-

ting power when blunt.

The Shredder will tear rather than cut when the blades

are blunt. When this occurs rotate the double sided

blades or replace the blades immediately.

V-CUTTER MAINTENANCE

1. Switch the machine off and disconnect the power

cord ensuring all moving parts are completely

stopped.

2. Wear gloves when attempting any maintenance to the

cutting blades.

JAMMING if blades become jammed see disassembly.

DISASSEMBLY

1. Loosen caging knobs and remove the top cover

assembly.

2. Rotate the cutter base counter clockwise and place a

piece of wood between the cutter base and cutting

chamber wall so as to stop the cutting base rotating.

(Fig. 14)

3. Remove the center hold down bolt by turning it count-

er clockwise using a 16 mm spanner.

4. Remove the square washer, square bushing, V-cutter to

expose cutter base.

Fig. 14

Before attempting

any maintenance

switch the machine off and disconnect the

power cord.

WARNING:

Take extreme care not

to come in contact with

cutting blades.If discharge chute becomes clogged

or cutting blades become jammed, under no circum-

stances should you place your hands in discharge

chute to try to clear obstruction, as this will lead to

serious injury.

WARNING:

11 12

MAINTENANCE INSTRUCTIONS

SHREDDING BLADES MAINTENANCE

To inspect or replace the double sided shredding blades

there is no need to remove the cutter base. To remove sim-

ply undo the counter sunk screws with the 6mm hex

wrench supplied with the machine and turn them through

180˚ These blades are double ground and can be used on

both sides. When blunt on both sides replace and insure

they are screwed in tightly.

ASSEMBLY This is carried out in the reverse sequence to

that of disassembly but with careful inspection of all com-

ponents. Ensure that cutter base is assembled with the

scraping plates facing down towards the motor and that

the square washer is situated under the head of the cen-

ter hold down bolt. (Fig. 15)

Before replacing the top cover assembly ensure that the V-

cutter is positioned as shown in (Fig. 16) Replace the top

cover assembly and secure tightly the caging knobs. If

caging Knobs are not tight the motor will not start due to the

motor lock out switch not being activated.

CLEANING

After use, always wipe clean the outside of the shredder to

remove any build up of material with a damp cloth. Clean

the inside of the cutting chamber and remove any left over

material, Do not hose down with water.

Fig. 15

Fig. 16

Before removing Top

Hopper knob, insure

the machine is switched off, the red safety

switch and extension lead is removed and wait

until the machine comes to a complete stop.

WARNING:

PARTS LIST

3939

4545

4444

1313

5151

5757

5656

6666

6767

6868

4040

1616

1818

1010

1515

1818

5252

4646

4747

4848

5353

6161

6464

7070

7171

2525

2222

2020

1818

1919

2121

1212

1111

1414

6262

2424

6969

6565

6060

5959

5858

5050

4343

4141

3535

3737

1717

1313

5454

6363

2323

2626

5555

4949

4242

3636

3838

3434

1818

4141

1313

2727

2828

2929

3030

3131

3232

3333

No.

24

Parts No.

6266-200103

6200-200101

6134-200101

6024-200101

6WSB-08

6014-200101

6STBBM05-15

6270-200111

6263-200102

6158-200101

6134-200102

6SDABB04-20

6WFZ-08

6CE-06

6SDAZ-04-10

6WFZ-04

6263-200101

6NAZ-04

6WSB-04

6262-200106

6SDAZ-05-55

6059-200101

6NAZ-05

6SXDZ-10-35

Description

TOP HOPPER

SCREW

KNOB

RESTRAINNIG SPRING

SPRING WASHER

WASHER

SCREW

BODY

DUST PLATE

CUTTER CLAMP

KNOB

SCREW

WASHER

E RING

SCREW

WASHER

DUST PLATE

NUT

SPRING WASHER

RESTRAINING COVER

SCREW

BRACKET TUBE

NUT

SCREW

No.

48

Parts No.

6207-200102

6036-200101

6262-200101

6022-200001

6SDAZ-04-08

6262-200001

6010-200004

6010-200005

6099-200103

6SDABB04-14

6043-840001

6WFZ-06

6WSB-10

6158-200002

6156-200001

6250-200003

6267-200001

6200-200002

6250-200001

6268-200101

6124-200101

6200-200001

6WDB-08

6200-200102

Description

BRACKET CLAMP

SWITCH HOLDER

SWITCH COVER

CUT-OUT SWITCH

SCREW

SWITCH COVER

INTERNAL WIRE I

INTERNAL WIRE II

MOTOR ASS'Y

SCREW

CORD CLAMP

WASHER

SPRING WASHER

CUTTER CLAMP

SQUARE BUSH

V-CUTTER

V-CUTTER BASE

SCREW M10x10

CUTTER (BLADE)

CUTTER BASE

CUTTER BUSH

SCREW M8x18

SPRING WASHER

SCREW

No.

Parts No.

6SDAZ-06-12

6086-200104

6010-200006

6272-200002

6022-200002

6199-200002

6100-200101

6011-200005

6111-200101

6NAZ-08

6027-200101

6111-200102

6004-200104

6087-200102

6SRCB-08-16

6004-200103

6SRCB-08-40

6228-200013

6WFZ-12

6PB-26

6067-200007

6SJABB03-10

Description

SCREW

MOTOR COVER

INTERNAL WIRE

THERMOSTAT

ON/OFF SWITCH

CORD GUARD

PLATE

POWER CORD

STRENGTEN SHAFT

NUT

FRAME GASKET

WHEEL SHAFT

LEFT HOLDER

CONNECTING TUBE

SCREW

RIGHT HOLDER

SCREW

WHEEL

WASHER

WHEEL COVER

SCREW

71 6042-200001 WRENCH

72 6188-200402 MARTERIAL PUSH STICK

73 6280-200001 STARP BAG HOLD

11 12

MAINTENANCE INSTRUCTIONS

SHREDDING BLADES MAINTENANCE

To inspect or replace the double sided shredding blades

there is no need to remove the cutter base. To remove sim-

ply undo the counter sunk screws with the 6mm hex

wrench supplied with the machine and turn them through

180˚ These blades are double ground and can be used on

both sides. When blunt on both sides replace and insure

they are screwed in tightly.

ASSEMBLY This is carried out in the reverse sequence to

that of disassembly but with careful inspection of all com-

ponents. Ensure that cutter base is assembled with the

scraping plates facing down towards the motor and that

the square washer is situated under the head of the cen-

ter hold down bolt. (Fig. 15)

Before replacing the top cover assembly ensure that the V-

cutter is positioned as shown in (Fig. 16) Replace the top

cover assembly and secure tightly the caging knobs. If

caging Knobs are not tight the motor will not start due to the

motor lock out switch not being activated.

CLEANING

After use, always wipe clean the outside of the shredder to

remove any build up of material with a damp cloth. Clean

the inside of the cutting chamber and remove any left over

material, Do not hose down with water.

Fig. 15

Fig. 16

Before removing Top

Hopper knob, insure

the machine is switched off, the red safety

switch and extension lead is removed and wait

until the machine comes to a complete stop.

WARNING:

PARTS LIST

3939

4545

4444

1313

5151

5757

5656

6666

6767

6868

4040

1616

1818

1010

1515

1818

5252

4646

4747

4848

5353

6161

6464

7070

7171

2525

2222

2020

1818

1919

2121

1212

1111

1414

6262

2424

6969

6565

6060

5959

5858

5050

4343

4141

3535

3737

1717

1313

5454

6363

2323

2626

5555

4949

4242

3636

3838

3434

1818

4141

1313

2727

2828

2929

3030

3131

3232

3333

No.

24

Parts No.

6266-200103

6200-200101

6134-200101

6024-200101

6WSB-08

6014-200101

6STBBM05-15

6270-200111

6263-200102

6158-200101

6134-200102

6SDABB04-20

6WFZ-08

6CE-06

6SDAZ-04-10

6WFZ-04

6263-200101

6NAZ-04

6WSB-04

6262-200106

6SDAZ-05-55

6059-200101

6NAZ-05

6SXDZ-10-35

Description

TOP HOPPER

SCREW

KNOB

RESTRAINNIG SPRING

SPRING WASHER

WASHER

SCREW

BODY

DUST PLATE

CUTTER CLAMP

KNOB

SCREW

WASHER

E RING

SCREW

WASHER

DUST PLATE

NUT

SPRING WASHER

RESTRAINING COVER

SCREW

BRACKET TUBE

NUT

SCREW

No.

48

Parts No.

6207-200102

6036-200101

6262-200101

6022-200001

6SDAZ-04-08

6262-200001

6010-200004

6010-200005

6099-200103

6SDABB04-14

6043-840001

6WFZ-06

6WSB-10

6158-200002

6156-200001

6250-200003

6267-200001

6200-200002

6250-200001

6268-200101

6124-200101

6200-200001

6WDB-08

6200-200102

Description

BRACKET CLAMP

SWITCH HOLDER

SWITCH COVER

CUT-OUT SWITCH

SCREW

SWITCH COVER

INTERNAL WIRE I

INTERNAL WIRE II

MOTOR ASS'Y

SCREW

CORD CLAMP

WASHER

SPRING WASHER

CUTTER CLAMP

SQUARE BUSH

V-CUTTER

V-CUTTER BASE

SCREW M10x10

CUTTER (BLADE)

CUTTER BASE

CUTTER BUSH

SCREW M8x18

SPRING WASHER

SCREW

No.

Parts No.

6SDAZ-06-12

6086-200104

6010-200006

6272-200002

6022-200002

6199-200002

6100-200101

6011-200005

6111-200101

6NAZ-08

6027-200101

6111-200102

6004-200104

6087-200102

6SRCB-08-16

6004-200103

6SRCB-08-40

6228-200013

6WFZ-12

6PB-26

6067-200007

6SJABB03-10

Description

SCREW

MOTOR COVER

INTERNAL WIRE

THERMOSTAT

ON/OFF SWITCH

CORD GUARD

PLATE

POWER CORD

STRENGTEN SHAFT

NUT

FRAME GASKET

WHEEL SHAFT

LEFT HOLDER

CONNECTING TUBE

SCREW

RIGHT HOLDER

SCREW

WHEEL

WASHER

WHEEL COVER

SCREW

71 6042-200001 WRENCH

72 6188-200402 MARTERIAL PUSH STICK

73 6280-200001 STARP BAG HOLD

MANUFACTURER’S LIMITED WARRANTY FOR:

The limited warranty set forth below is given by MTD

LLC (“MTD”) with respect to new merchandise purchased and

used in the United States, its possessions and territories.

MTD warrants this product against defects in material and

workmanship for a period of two (2) year commencing on the

date of original purchase and will, at its option, repair or replace,

free of charge, any part found to be defective in material or

workmanship. This limited warranty shall only apply if this

product has been operated and maintained in accordance with

the Operator’s Manual furnished with the product, and has not

been subject to misuse, abuse,

commercial use, neglect, accident, improper maintenance,

alteration, vandalism, theft, fire, water or damage because of

other peril or natural disaster. Damage resulting from the

installation or use of any accessory or attachment not approved

by MTD for use with the product(s) covered by this manual will

void your warranty as to any resulting damage. This warranty is

limited to ninety (90) days from the date of original retail

purchase for any MTD product that is used for rental or

commercial purposes, or any other income-producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available,

WITH PROOF OF PURCHASE THROUGH YOUR LOCAL

AUTHORIZED SERVICE DEALER. To locate the dealer in your

area, please check for a listing in the Yellow Pages or contact

the Customer Service Department of MTD LLC by calling

1-866-747-9816 or writing to P.O. Box 361131, Cleveland OH

44136-0019 or if in Canada call 1-800-668-1238. No product

returned directly to the factory will be accepted unless prior

written permission has been extended by the Customer Service

Department of MTD LLC.

This limited warranty does not provide coverage in the

following cases:

A. Blade.

B. MTD does not extend any warranty for products sold or

exported outside of the United States of America, its

possessions and territories, except those sold through

MTD’s authorized channels of export distribution.

MTD reserves the right to change or improve the design of

any MTD Product without assuming any obligation to modify

any product previously manufactured.

No implied warranty, including any implied warranty of

merchantability or fitness for a particular purpose, applies

after the applicable period of express written warranty

above as to the parts as identified. No other express

warranty or guaranty, whether written or oral, except as

mentioned above, given by any person or entity, including

a dealer or retailer, with respect to any product shall bind

MTD. During the period of the Warranty, the exclusive

remedy is repair or replacement of the product as set

forth above. (Some states do not allow limitations on how

long an implied warranty lasts, so the above limitation may

not apply to you.)

The provisions as set forth in this Warranty provide the

sole and exclusive remedy arising from the sales. MTD

shall not be liable for incidental or consequential loss or

damages including, without limitation, expenses incurred

for substitute or replacement lawn care services, for

transportation or for related expenses, or for rental

expenses to temporarily replace a warranted product.

(Some states do not allow limitations on how long an implied

warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the

amount of the purchase price of the product sold. Alteration

of the safety features of the product shall void this Warranty.

You assume the risk and liability for loss, damage, or injury to

you and your property and/or to others and their property

arising out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than

the original purchaser, original lessee or the person for whom

it was purchased as a gift.

How State Law Relates to this Warranty: This warranty

gives you specific legal rights, and you may also have other

rights which vary from state to state.

To locate your nearest service dealer dial 1-866-747-9816 in

the United States or 1-800-668-1238 in Canada.

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019

Défibreur Mulcher

de Jardin

Mod

MTD1400K

IMPORTANT: LISEZ LES RÈGLES ET

CONSIGNES DE SÉCURITÉ SOIGNEUSEMENT

PRINTED IN CHINA

Manual de Utilisation

Francais

MANUFACTURER’S LIMITED WARRANTY FOR:

The limited warranty set forth below is given by MTD

LLC (“MTD”) with respect to new merchandise purchased and

used in the United States, its possessions and territories.

MTD warrants this product against defects in material and

workmanship for a period of two (2) year commencing on the

date of original purchase and will, at its option, repair or replace,

free of charge, any part found to be defective in material or

workmanship. This limited warranty shall only apply if this

product has been operated and maintained in accordance with

the Operator’s Manual furnished with the product, and has not

been subject to misuse, abuse,

commercial use, neglect, accident, improper maintenance,

alteration, vandalism, theft, fire, water or damage because of

other peril or natural disaster. Damage resulting from the

installation or use of any accessory or attachment not approved

by MTD for use with the product(s) covered by this manual will

void your warranty as to any resulting damage. This warranty is

limited to ninety (90) days from the date of original retail

purchase for any MTD product that is used for rental or

commercial purposes, or any other income-producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available,

WITH PROOF OF PURCHASE THROUGH YOUR LOCAL

AUTHORIZED SERVICE DEALER. To locate the dealer in your

area, please check for a listing in the Yellow Pages or contact

the Customer Service Department of MTD LLC by calling

1-866-747-9816 or writing to P.O. Box 361131, Cleveland OH

44136-0019 or if in Canada call 1-800-668-1238. No product

returned directly to the factory will be accepted unless prior

written permission has been extended by the Customer Service

Department of MTD LLC.

This limited warranty does not provide coverage in the

following cases:

A. Blade.

B. MTD does not extend any warranty for products sold or

exported outside of the United States of America, its

possessions and territories, except those sold through

MTD’s authorized channels of export distribution.

MTD reserves the right to change or improve the design of

any MTD Product without assuming any obligation to modify

any product previously manufactured.

No implied warranty, including any implied warranty of

merchantability or fitness for a particular purpose, applies

after the applicable period of express written warranty

above as to the parts as identified. No other express

warranty or guaranty, whether written or oral, except as

mentioned above, given by any person or entity, including

a dealer or retailer, with respect to any product shall bind

MTD. During the period of the Warranty, the exclusive

remedy is repair or replacement of the product as set

forth above. (Some states do not allow limitations on how

long an implied warranty lasts, so the above limitation may

not apply to you.)

The provisions as set forth in this Warranty provide the

sole and exclusive remedy arising from the sales. MTD

shall not be liable for incidental or consequential loss or

damages including, without limitation, expenses incurred

for substitute or replacement lawn care services, for

transportation or for related expenses, or for rental

expenses to temporarily replace a warranted product.

(Some states do not allow limitations on how long an implied

warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the

amount of the purchase price of the product sold. Alteration

of the safety features of the product shall void this Warranty.

You assume the risk and liability for loss, damage, or injury to

you and your property and/or to others and their property

arising out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than

the original purchaser, original lessee or the person for whom

it was purchased as a gift.

How State Law Relates to this Warranty: This warranty

gives you specific legal rights, and you may also have other

rights which vary from state to state.

To locate your nearest service dealer dial 1-866-747-9816 in

the United States or 1-800-668-1238 in Canada.

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019

Défibreur Mulcher

de Jardin

Mod

MTD1400K

IMPORTANT: LISEZ LES RÈGLES ET

CONSIGNES DE SÉCURITÉ SOIGNEUSEMENT

PRINTED IN CHINA

Manual de Utilisation

Francais

Declaration de Garantie Page 16

Règles de sécurité Pages 17 - 22

Assemblage Page 23

Instructions D’utilisation Page 23 - 25

Maintenance Page 25 - 26

Spécifications Page 26

Liste des pièces Page 27

Remarque Page 28

Garantie Limitée du Fabricant Page 29

GARANTIE LIMITEE DE DEUX ANS SUR LE DÉFIBREUR DE YARD MACHINES

Pendant deux années à partir de la date d'achat, quand ce défibreur est utilisé et maintenu selon le

manuel de l'opérateur, Yard Machines réparera n'importe quel vice de matériau pour la main-d'œuvre

gratuitement.

Si ce défibreur est utilisé pour des buts commerciaux ou de location, cette garantie ne s'applique que

pendant 90 jours à partir de la date d'achat.

LE SERVICE DE GARANTIE EST DISPONIBLE EN RENVOYANT CE DÉFIBREUR AU SERVICE DE

REPARATION DU REVENDEUR MTD LE PLUS PROCHE.

Cette garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres

droits qui varient d'un état à l'autre.

DECLARATION DE GARANTIE

TABLE DES MATIÈRES RÈGLES DE SÉCURITÉ

REMARQUE: donne des informations ou des instructions

vitales pour le fonctionnement ou l'entretien de

l'équipement.

Lisez le(s) manuel(s) de l'utilisateur et suivez tous

les avertissements et consignes de sécurité.

Vous pourriez à défaut entraîner des blessures

graves pour vous ou d'autres personnes.

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE

1-800-668-1238

Les symboles de sécurité attirent votre attention sur

des dangers potentiels. Ces symboles et leurs détails

explicatifs méritent que vous les lisiez et compreniez

bien. Les avertissements de sécurité ne peuvent éviter

les dangers de par eux-mêmes. Les consignes ou

mises en garde qu'ils donnent ne remplacent pas des

mesures préventives appropriées contre les accidents.

indique un danger, un avertissement ou une

mise en garde. Soyez vigilant afin d'éviter toute

blessure grave. Ce symbole peut être combiné

à d'autres symboles ou pictogrammes.

ALERTE DE SÉCURITÉ:

SYMBOLE SIGNIFICATION

le non-respect d’un

avertissement peut

causer dommages matériels ou blessures

graves pour tous. Respectez les consignes

de sécurité afin de réduire les risques

d'incendie, d'électrocution et de blessures.

DANGER:

SYMBOLE SIGNIFICATION

non-

respect d’un avertissement peut causer

dommages matériels ou blessures graves

pour tous. Respectez les consignes de

sécurité afin de réduire les risques d'incendie,

d'électrocution et de blessures.

AVERTISSEMENT:

le non-

respect

d’un avertissement peut causer dommages

matériels ou blessures graves pour tous.

Respectez toujours les consignes de sécurité

afin de réduire les risques d'incendie,

d'électrocution et de blessures.

MISE EN GARDE:

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

LIRE TOUTES LES INSTRUCTIONS

AVANT UTILISATION

• Veuillez lire les instructions avec soin. Familiarisez-vous

avec les commandes et l'utilisation correcte de cet

appareil.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou

sous l'effet de l'alcool, de drogues ou de médicaments.

•Les enfants et adolescents de moins de 15 ans ne doivent

pas utiliser l'appareil exceptés les adolescents assistés d'un

adulte.

•

Inspectez l'appareil avant utilisation. Remplacez les pièces

endommagées. Regardez s'il y a des fuites de carburant.

Assurez-vous que les fixations sont solidement en place.

•

Remplacez les pièces de l'accessoire de coupe qui sont

fendillées, ébréchées ou endommagées. Assurez-vous que

l'accessoire de coupe est correctement installé et solidement

fixé. Assurez-vous que le protecteur d'accessoire de coupe

est correctement fixé et positionné comme recommandé.

Vous risquez sinon de causer des blessures à l'opérateur et

aux spectateurs, et d'endommager l'appareil.

•N'utilisez que du fil de remplacement d’origine du fabrican.

N'utilisez jamais de fil ou de cordon à renfort métallique car

ils peuvent se briser et se transformer en projectile

dangereux.

•Dégagez la zone de coupe avant chaque usage. Enlevez

tous les objets pouvant être projetés ou happés par

l'accessoire de coupe : cailloux, verre brisé, clous, fil ou

ficelle. Éloignez enfants, spectateurs et animaux de la zone

de coupe. Tenez-les à au moins 15 m (50 pi) de là mais

sachez que les spectateurs risquent quand même d'être

atteints par des objets projetés. Conseillez-leur de porter

des protecteurs oculaires. Arrêtez immédiatement le moteur

et l'accessoire de coupe si quelqu'un s'approche de vous.

suiv-

soig-neusement les consignes de sécurité

lorsque vous utilisez cet appareil. Dans l'in-

térêt de votre sécurité et de celle des person-

nes à proximité, prenez soin de lire ces

instructions avant de faire fonctionner la

machine. Veuillez garder les instructions en

lieu sûr pour usage ultérieur.

AVERTISSEMENT:

En util-

isant

les appareils de jardinage électriques, des

mesures de sécurité de base devraient tou-

jours être suivies pour réduire le risque du

feu, de décharge électrique et de blessures, y

compris le suivant.

AVERTISSEMENT:

Declaration de Garantie Page 16

Règles de sécurité Pages 17 - 22

Assemblage Page 23

Instructions D’utilisation Page 23 - 25

Maintenance Page 25 - 26

Spécifications Page 26

Liste des pièces Page 27

Remarque Page 28

Garantie Limitée du Fabricant Page 29

GARANTIE LIMITEE DE DEUX ANS SUR LE DÉFIBREUR DE YARD MACHINES

Pendant deux années à partir de la date d'achat, quand ce défibreur est utilisé et maintenu selon le

manuel de l'opérateur, Yard Machines réparera n'importe quel vice de matériau pour la main-d'œuvre

gratuitement.

Si ce défibreur est utilisé pour des buts commerciaux ou de location, cette garantie ne s'applique que

pendant 90 jours à partir de la date d'achat.

LE SERVICE DE GARANTIE EST DISPONIBLE EN RENVOYANT CE DÉFIBREUR AU SERVICE DE

REPARATION DU REVENDEUR MTD LE PLUS PROCHE.

Cette garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres

droits qui varient d'un état à l'autre.

DECLARATION DE GARANTIE

TABLE DES MATIÈRES RÈGLES DE SÉCURITÉ

REMARQUE: donne des informations ou des instructions

vitales pour le fonctionnement ou l'entretien de

l'équipement.

Lisez le(s) manuel(s) de l'utilisateur et suivez tous

les avertissements et consignes de sécurité.

Vous pourriez à défaut entraîner des blessures

graves pour vous ou d'autres personnes.

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE

1-800-668-1238

Les symboles de sécurité attirent votre attention sur

des dangers potentiels. Ces symboles et leurs détails

explicatifs méritent que vous les lisiez et compreniez

bien. Les avertissements de sécurité ne peuvent éviter

les dangers de par eux-mêmes. Les consignes ou

mises en garde qu'ils donnent ne remplacent pas des

mesures préventives appropriées contre les accidents.

indique un danger, un avertissement ou une

mise en garde. Soyez vigilant afin d'éviter toute

blessure grave. Ce symbole peut être combiné

à d'autres symboles ou pictogrammes.

ALERTE DE SÉCURITÉ:

SYMBOLE SIGNIFICATION

le non-respect d’un

avertissement peut

causer dommages matériels ou blessures

graves pour tous. Respectez les consignes

de sécurité afin de réduire les risques

d'incendie, d'électrocution et de blessures.

DANGER:

SYMBOLE SIGNIFICATION

non-

respect d’un avertissement peut causer

dommages matériels ou blessures graves

pour tous. Respectez les consignes de

sécurité afin de réduire les risques d'incendie,

d'électrocution et de blessures.

AVERTISSEMENT:

le non-

respect

d’un avertissement peut causer dommages

matériels ou blessures graves pour tous.

Respectez toujours les consignes de sécurité

afin de réduire les risques d'incendie,

d'électrocution et de blessures.

MISE EN GARDE:

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

LIRE TOUTES LES INSTRUCTIONS

AVANT UTILISATION

• Veuillez lire les instructions avec soin. Familiarisez-vous

avec les commandes et l'utilisation correcte de cet

appareil.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou

sous l'effet de l'alcool, de drogues ou de médicaments.

•Les enfants et adolescents de moins de 15 ans ne doivent

pas utiliser l'appareil exceptés les adolescents assistés d'un

adulte.

•

Inspectez l'appareil avant utilisation. Remplacez les pièces

endommagées. Regardez s'il y a des fuites de carburant.

Assurez-vous que les fixations sont solidement en place.

•

Remplacez les pièces de l'accessoire de coupe qui sont

fendillées, ébréchées ou endommagées. Assurez-vous que

l'accessoire de coupe est correctement installé et solidement

fixé. Assurez-vous que le protecteur d'accessoire de coupe

est correctement fixé et positionné comme recommandé.

Vous risquez sinon de causer des blessures à l'opérateur et

aux spectateurs, et d'endommager l'appareil.

•N'utilisez que du fil de remplacement d’origine du fabrican.

N'utilisez jamais de fil ou de cordon à renfort métallique car

ils peuvent se briser et se transformer en projectile

dangereux.

•Dégagez la zone de coupe avant chaque usage. Enlevez

tous les objets pouvant être projetés ou happés par

l'accessoire de coupe : cailloux, verre brisé, clous, fil ou

ficelle. Éloignez enfants, spectateurs et animaux de la zone

de coupe. Tenez-les à au moins 15 m (50 pi) de là mais

sachez que les spectateurs risquent quand même d'être

atteints par des objets projetés. Conseillez-leur de porter

des protecteurs oculaires. Arrêtez immédiatement le moteur

et l'accessoire de coupe si quelqu'un s'approche de vous.

suiv-

soig-neusement les consignes de sécurité

lorsque vous utilisez cet appareil. Dans l'in-

térêt de votre sécurité et de celle des person-

nes à proximité, prenez soin de lire ces

instructions avant de faire fonctionner la

machine. Veuillez garder les instructions en

lieu sûr pour usage ultérieur.

AVERTISSEMENT:

En util-

isant

les appareils de jardinage électriques, des

mesures de sécurité de base devraient tou-

jours être suivies pour réduire le risque du

feu, de décharge électrique et de blessures, y

compris le suivant.

AVERTISSEMENT:

17 18

RÈGLES DE SÉCURITÉ

LIRE ET CONSERVER CES

INSTRUCTIONS

Lorsqu'un appareil électrique est utilisé, des précautions

élémentaires doivent toujours être prises pour assurer une

sécurité maximum et une performance optimale. Lire cette

Notice avant d'assembler et d'utiliser cet appareil. Ne pas

se conformer aux instructions peut causer des secousses

électriques, des brûlures, un incendie ou des blessures

corporelles.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE

BRÛLURES, D'INCENDIE, DE SECOUSSES

ÉLECTRIQUES OU DE BLESSURES :

1. SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD

indicadas en el presente manual antes/durante la

operación de esta Trizadora.

2. PARA REDUCIR EL RIESGO DE CHOQUE ELECTRI-

CO, esta trizadora debe ser puesta en la tierra. Se

equipa con un cordón contando con un conductor de

equipo a la tierra y enchufe a la tierra para reducir el

riesgo de choque eléctrico. Enchufa en una salida

apropiada que es exactamente instalada y conectada

con la tierra de acuerdo con todos códigos y ordenan-

zas locales.

PELIGRO: Incorrecta conexión del conductor de equipo

a la tierra puede resultar en un riesgo de choque elec-

trico en caso de funcionamiento defectuoso. Ponga con-

tacto con un eléctricista autorizada si Ud. duda de que

el recéptaculo sea exactamente conectado con la tierra.

No modifique el enchufe provisto de la trizadora.

3.INSPECTER L'APPAREIL À LA RECHERCHE DE

DOMMAGES qu'auraient pu subir le carter, le cordon

électrique ou à la fiche. Toutes les fixations doivent être

bien serrées.Ne pas utiliser l'appareil si la gâchette ne

permet pas de l'arrêter adéquatement. Ne jamais utilis-

er l'appareil si le cordon électrique ou la fiche est

endommagé, si le moteur ou le coupe-herbe lui-même

ne fonctionne pas correctement ou s'il est tombé, s'il a

été endommagé, laissé à l'extérieur ou plongé dans

l'eau. Ne pas utiliser l'appareil si les trous de ventilation

sont bouchés. Toujours enlever les débris qui ris-

queraient de limiter la circulation de l'air par les trous de

ventilation. Remplacer les pièces endommagées qui

sont ébréchées, cassées ou qui ont été endommagées

d'une manière ou d'une autre et qui risqueraient d'être

projetées et causer de graves blessures. Ce produit pos-

sède une double isolation - il n'y a aucune partie répara-

ble à l'intérieur.

4.INSTRUCTIONS DE MISE À LA MASSE Cet outil doit

être mis à la masse lors de son utilisation afin de réduire

tout risque d’électrocution pour l’utilisateur.L

’outil est

équipé d’un cordon électrique à 3 conducteurs et d’une

prise à 3 broches avec masse afin de s’adapter au

réceptacle de masse adéquate. Si votre appareil est des

tinéà être utilisé sous une tension inférieur à 150 volts,

il possède une prise comme celle illustrée dans le sché-

ma A de la figure 1-1A. S’il est destiné à être utilisé sous

150 ou 250 volts, il possède une prise comme illustré

dans le schéma D Fig. 1-1A.

Un adaptateur, schéma B et C, est disponible pour

brancher les prises femelles à broches comme illustré

sur le schéma 1-1A. Les oreilles rigides, poignées ou

autres de couleur verte, doivent être connectées à une

masse permanente, telle qu’un boîtier de prise avec une

prise de terre correcte. Aucun adaptateur n’est fourni

pour la prise illustrée dans le schéma D.

5. CORDON PROLONGATEUR - Utilisez seulement des

rallonges pour utilisation en extérieur à trois fils qui pos-

sède trois broches avec prise de terre et une prise

femelle qui soit compatible avec la prise de l’appareil.

• Un cordon prolongateur de diamètre approprié doit être

utilisé pour éviter les pertes de puissance et la sur-

chauffe de l'appareil.

•Le cordon prolongateur doit être spécialement conçu

pour usage extérieur et porter la mention «SJ» ou

«SJT» et le suffixe «WA». Au Canada, le cordon prolon-

gateur doit porter la mention «SFTW».

•S'assurer que le cordon prolongateur ne comporte pas

de fils dénudés ni desserrés et que l'isolant n'est pas

endommagé. En cas de dommages, remplacer le cor-

don prolongateur avant d'utiliser l'appareil.

NE PAS MALTRAITER LE CORDON - Ne jamais trans-

porter l'appareil par le cordon électrique ni tirer sur le

cordon électrique pour débrancher l'appareil. Le cordon

électrique doit toujours être tenu à l'écart de l'opérateur

et des obstacles.Ne pas exposer le cordon électrique à

des surfaces chaudes, de l'huile ou de l'eau. Ne pas tirer

le cordon électrique autour d'angles vifs, de coins et

veiller à ne pas le coincer dans une porte en la fermant.

6. Eviter un environnement dangereux: ne pas utiliser

l’outil dans des endroits humides ou mouillés.

7. Ne pas utiliser sous la pluie. Si l’eau pénètre un

outil électrique, les risques d’électrocution aug-

mentent.

8. Ne pas maltraiter le cordon. Ne jamais le tirer pour

le débrancher. Garder le cordon loin de toute source

de chaleur, huile, angle saillant ou pièce amovible.

Remplacer immédiatement les cordons endom-

magés. Ils augmentent le risque de chocs électriques.

SÉCURITÉ PERSONNELLE

10. Tenir les enfants à l’écart: Tenir tout le monde à l’é-

cart de la zone de travail.

11. Porter des vêtements appropriés: Ne porter ni

bijoux ni vêtements amples; ils peuvent se faire pren-

dre dans une partie mobile de l’appareil. L’utilisation

de gants et chaussures en caoutchouc est recom-

mandée pour travail à l’extérieur. Couvrir les cheveux

longs.

12. Employez les verres de sûreté. L'utilisation des ver-

res de sûreté est recommandée à tout moment en

actionnant cette unité.

13. Conditions poussiéreuses. Toujours employez le

visage ou époussetez le masque si les conditions

sont poussiéreuses.

14. Restez vigilan; faites attention à ce que vous

faites. Utilisez votre sens commun quand vous

utilisez un appareil électrique. N’utilisez pas l’ap-

pareil par moments de fatigue ou sous l’influence de

drogues, alcool ou médicaments. Un instant d’inatten-

tion peut causer de graves blessures.

15. Eviter les démarrages accidentels: Ne pas garder

le doigt sur l’interrupteur en déplaçant un outil

branché. S’assurer que le commutateur est en posi-

tion d’arrêt û avant de brancher l’appareil.

16. Ne pas tenir l’appareil à bout de bras: Veuillez à

toujours bien être campé et gardez toujours votre

équilibre. Une bonne posture et équilibre vous perme-

ttent de mieux contrôler l’outil en toutes circon-

stances.

17. Aucun accessoire ou pièce n’est nécessaire avec

cet outil de jardin. Leur utilisation n’est pas recom-

mandée car cela risque d’augmenter les risques de

blessures. (Excepté le sac de detritus)

18. Ne pas forcer l’appareil: L’utiliser à la puissance

conçue et il aura une meilleure performance et les

risques de blessure seront réduites.

19. Débrancher l’outil avant de l’ajuster, ou le remiser.

Cela empêche de faire démarrer l’outil accidentelle-

ment.

20. Remiser à l’intérieur.Lorsqu’il n’est pas en utilisa-

tion, remiser l’appareil dans un endroit sec, inaccessi-

ble aux enfants.

21. Entretenir l’appareil soigneusement: Garder la par-

tie tranchante propre et aiguisée pour une perform-

ance optimale et un moindre risque de blessures.

Suivre les instructions de lubrification et de change-

ments de pièces. Contrôler le cordon d’alimentation

de votre taille-haie périodiquement, et si endommagé,

le faire réparer par un service après vente agréé.

Vérifier les prolongateurs périodiquement et les rem-

placer si endommagés.Garder les poignées sèches,

propres et exemptes de toute trace d’huile ou graisse.

22. Vérifier les pièces endommagées: Avant toute utili-

sation de l’outil, toute pièce endommagée doit être

soigneusement inspectée afin de déterminer si son

fonctionnement est adéquat à sa fonction prévue.

Contrôler le montage, l’alignement et les fixations des

pièces mobiles, vérifier qu’il n’y a pas de pièces

cassées ou tout autre problème qui affecteraient son

fonctionnement. Toute pièce endommagée devrait

être réparée correctement ou remplacée par un cen-

tre de service agréé sauf indication contraire dans ce

manue.

PRÉCAUTION CONSERNANT L'UTILISATION DE

PONCEUSE/TONDEUSE

1. Veillez particuliérement à ce que les matiéres

devant être broy es ne contiennent pas de métal, de

pierres, de bouteilles, de canettes ou tout autre objet

étranger.

2. Ne mettez pas vos mains ou toute autre partie du

corps à l'intérieur de la chambre de chargement ou de

la descente de déchargement, veillez aussi à ce que

les habits n'entrent pas à l'intérieur de la chambre ou

de la descente lorsque la machine fonctionne.

3. Portez des gants lorsque vous vous servez de la

machine.

4. Avant de mettre la machine en route, assurez-vous que

toutes les vis et autres dispositifs d'assemblage sont

correctement fixés.

5. La machine doit être utilisée seulement sur un sol plan

et ferme.

6. Avant de mettre la machine en route assurez-vous que

la chambre de chargement est vide.

7. Le moteur doit être propre de tout d bris ou de tout

autre dépôt.

8. Maintenez toutes les protections et tous les déflecteurs

en bon état de marche.

9. A tout moment restez à l'écart de la descente de

déchargement.

10. Ne vous approchez pas trop et gardez votre visage et

votre corps à l'écart de l'ouverture de chargement.

11. Ne tirez jamais la machine par son fil d'alimentation et

maintenez le fil à l'écart de l'eau et de tout objet

coupant.

12. Débranchez le fil d'alimentation lorsque la machine

n'est pas utilisée.

13. Si la machine venait à se bloquer, éteignez le

moteur, débranchez le fil d'alimentation, assurez-vous

que toutes les parties mobiles sont complètement

arrêtées avant de dégager les d bris responsables du

bourrage.

14. Assurez-vous que le fil d'alimentation est toujours

en bon état. Un fil comportant une isolation

défectueuse est extrêmement dangereux et peut occa-

sionner un incendie, une électrocution ou de sévères

blessures corporelles.

15. L'utilisation de tout outil peut entraîner l'introduction

d'un corps étranger dans vos yeux, ce qui peut entraîn-

er de sévères blessures aux yeux. Avant d'utiliser des

outils électriques, portez toujours des lunettes de pro-

tection comportant des protections latérales et un

masque englobant tout le visage lorsque cela est

nécessaire. Nous recommandons des masques de

protection à large vision pouvant être utilisés par-

dessus des lunettes de vue ou des lunettes de protec-

tion normales avec protections latérales.

RÈGLES DE SÉCURITÉ

BROCHE DE

MISE À LA

TERRE

VIS MÉTALLIQUE

CACHE DU

BOÎTIER DE

PRISE AVEC

TERRE

ADAPTATEUR

PLOT DE

MISE À LA

TERRE

BROCHE DE

MISE À LA

TERRE

Fig. 1

(C)

(A) (B)

(D)

Fig. 2

MÉTHODE POUR BRANCHER CORRECTEMENT UNE RALLONGE

ROLLONGE CORDON DE L’APPAREIL

(A) NOUER AINSI QU’IL

EST DÉCRIT

(B) CONNECTER LA PRIS

MÂLE AVEC LA PRISE

FEMELLE

Tabla 1

17 18

RÈGLES DE SÉCURITÉ

LIRE ET CONSERVER CES

INSTRUCTIONS

Lorsqu'un appareil électrique est utilisé, des précautions

élémentaires doivent toujours être prises pour assurer une

sécurité maximum et une performance optimale. Lire cette

Notice avant d'assembler et d'utiliser cet appareil. Ne pas

se conformer aux instructions peut causer des secousses

électriques, des brûlures, un incendie ou des blessures

corporelles.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE

BRÛLURES, D'INCENDIE, DE SECOUSSES

ÉLECTRIQUES OU DE BLESSURES :

1. SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD

indicadas en el presente manual antes/durante la

operación de esta Trizadora.

2. PARA REDUCIR EL RIESGO DE CHOQUE ELECTRI-

CO, esta trizadora debe ser puesta en la tierra. Se

equipa con un cordón contando con un conductor de

equipo a la tierra y enchufe a la tierra para reducir el

riesgo de choque eléctrico. Enchufa en una salida

apropiada que es exactamente instalada y conectada

con la tierra de acuerdo con todos códigos y ordenan-

zas locales.

PELIGRO: Incorrecta conexión del conductor de equipo

a la tierra puede resultar en un riesgo de choque elec-

trico en caso de funcionamiento defectuoso. Ponga con-

tacto con un eléctricista autorizada si Ud. duda de que

el recéptaculo sea exactamente conectado con la tierra.

No modifique el enchufe provisto de la trizadora.

3.INSPECTER L'APPAREIL À LA RECHERCHE DE

DOMMAGES qu'auraient pu subir le carter, le cordon

électrique ou à la fiche. Toutes les fixations doivent être

bien serrées.Ne pas utiliser l'appareil si la gâchette ne

permet pas de l'arrêter adéquatement. Ne jamais utilis-

er l'appareil si le cordon électrique ou la fiche est

endommagé, si le moteur ou le coupe-herbe lui-même

ne fonctionne pas correctement ou s'il est tombé, s'il a

été endommagé, laissé à l'extérieur ou plongé dans

l'eau. Ne pas utiliser l'appareil si les trous de ventilation

sont bouchés. Toujours enlever les débris qui ris-

queraient de limiter la circulation de l'air par les trous de

ventilation. Remplacer les pièces endommagées qui

sont ébréchées, cassées ou qui ont été endommagées

d'une manière ou d'une autre et qui risqueraient d'être

projetées et causer de graves blessures. Ce produit pos-

sède une double isolation - il n'y a aucune partie répara-

ble à l'intérieur.

4.INSTRUCTIONS DE MISE À LA MASSE Cet outil doit

être mis à la masse lors de son utilisation afin de réduire

tout risque d’électrocution pour l’utilisateur.L

’outil est

équipé d’un cordon électrique à 3 conducteurs et d’une

prise à 3 broches avec masse afin de s’adapter au

réceptacle de masse adéquate. Si votre appareil est des

tinéà être utilisé sous une tension inférieur à 150 volts,

il possède une prise comme celle illustrée dans le sché-

ma A de la figure 1-1A. S’il est destiné à être utilisé sous

150 ou 250 volts, il possède une prise comme illustré

dans le schéma D Fig. 1-1A.

Un adaptateur, schéma B et C, est disponible pour

brancher les prises femelles à broches comme illustré

sur le schéma 1-1A. Les oreilles rigides, poignées ou

autres de couleur verte, doivent être connectées à une

masse permanente, telle qu’un boîtier de prise avec une

prise de terre correcte. Aucun adaptateur n’est fourni

pour la prise illustrée dans le schéma D.

5. CORDON PROLONGATEUR - Utilisez seulement des

rallonges pour utilisation en extérieur à trois fils qui pos-

sède trois broches avec prise de terre et une prise

femelle qui soit compatible avec la prise de l’appareil.

• Un cordon prolongateur de diamètre approprié doit être

utilisé pour éviter les pertes de puissance et la sur-

chauffe de l'appareil.

•Le cordon prolongateur doit être spécialement conçu

pour usage extérieur et porter la mention «SJ» ou

«SJT» et le suffixe «WA». Au Canada, le cordon prolon-

gateur doit porter la mention «SFTW».

•S'assurer que le cordon prolongateur ne comporte pas

de fils dénudés ni desserrés et que l'isolant n'est pas

endommagé. En cas de dommages, remplacer le cor-

don prolongateur avant d'utiliser l'appareil.

NE PAS MALTRAITER LE CORDON - Ne jamais trans-

porter l'appareil par le cordon électrique ni tirer sur le

cordon électrique pour débrancher l'appareil. Le cordon

électrique doit toujours être tenu à l'écart de l'opérateur

et des obstacles.Ne pas exposer le cordon électrique à

des surfaces chaudes, de l'huile ou de l'eau. Ne pas tirer

le cordon électrique autour d'angles vifs, de coins et

veiller à ne pas le coincer dans une porte en la fermant.

6. Eviter un environnement dangereux: ne pas utiliser

l’outil dans des endroits humides ou mouillés.

7. Ne pas utiliser sous la pluie. Si l’eau pénètre un

outil électrique, les risques d’électrocution aug-

mentent.

8. Ne pas maltraiter le cordon. Ne jamais le tirer pour

le débrancher. Garder le cordon loin de toute source

de chaleur, huile, angle saillant ou pièce amovible.

Remplacer immédiatement les cordons endom-

magés. Ils augmentent le risque de chocs électriques.

SÉCURITÉ PERSONNELLE

10. Tenir les enfants à l’écart: Tenir tout le monde à l’é-

cart de la zone de travail.

11. Porter des vêtements appropriés: Ne porter ni

bijoux ni vêtements amples; ils peuvent se faire pren-

dre dans une partie mobile de l’appareil. L’utilisation

de gants et chaussures en caoutchouc est recom-

mandée pour travail à l’extérieur. Couvrir les cheveux

longs.

12. Employez les verres de sûreté. L'utilisation des ver-

res de sûreté est recommandée à tout moment en

actionnant cette unité.

13. Conditions poussiéreuses. Toujours employez le

visage ou époussetez le masque si les conditions

sont poussiéreuses.

14. Restez vigilan; faites attention à ce que vous

faites. Utilisez votre sens commun quand vous

utilisez un appareil électrique. N’utilisez pas l’ap-

pareil par moments de fatigue ou sous l’influence de

drogues, alcool ou médicaments. Un instant d’inatten-

tion peut causer de graves blessures.

15. Eviter les démarrages accidentels: Ne pas garder

le doigt sur l’interrupteur en déplaçant un outil

branché. S’assurer que le commutateur est en posi-

tion d’arrêt û avant de brancher l’appareil.

16. Ne pas tenir l’appareil à bout de bras: Veuillez à

toujours bien être campé et gardez toujours votre

équilibre. Une bonne posture et équilibre vous perme-

ttent de mieux contrôler l’outil en toutes circon-

stances.

17. Aucun accessoire ou pièce n’est nécessaire avec

cet outil de jardin. Leur utilisation n’est pas recom-

mandée car cela risque d’augmenter les risques de

blessures. (Excepté le sac de detritus)

18. Ne pas forcer l’appareil: L’utiliser à la puissance

conçue et il aura une meilleure performance et les

risques de blessure seront réduites.

19. Débrancher l’outil avant de l’ajuster, ou le remiser.

Cela empêche de faire démarrer l’outil accidentelle-

ment.

20. Remiser à l’intérieur.Lorsqu’il n’est pas en utilisa-

tion, remiser l’appareil dans un endroit sec, inaccessi-

ble aux enfants.

21. Entretenir l’appareil soigneusement: Garder la par-

tie tranchante propre et aiguisée pour une perform-

ance optimale et un moindre risque de blessures.

Suivre les instructions de lubrification et de change-

ments de pièces. Contrôler le cordon d’alimentation

de votre taille-haie périodiquement, et si endommagé,

le faire réparer par un service après vente agréé.

Vérifier les prolongateurs périodiquement et les rem-

placer si endommagés.Garder les poignées sèches,

propres et exemptes de toute trace d’huile ou graisse.

22. Vérifier les pièces endommagées: Avant toute utili-

sation de l’outil, toute pièce endommagée doit être

soigneusement inspectée afin de déterminer si son

fonctionnement est adéquat à sa fonction prévue.

Contrôler le montage, l’alignement et les fixations des

pièces mobiles, vérifier qu’il n’y a pas de pièces

cassées ou tout autre problème qui affecteraient son

fonctionnement. Toute pièce endommagée devrait

être réparée correctement ou remplacée par un cen-

tre de service agréé sauf indication contraire dans ce

manue.

PRÉCAUTION CONSERNANT L'UTILISATION DE

PONCEUSE/TONDEUSE

1. Veillez particuliérement à ce que les matiéres

devant être broy es ne contiennent pas de métal, de

pierres, de bouteilles, de canettes ou tout autre objet

étranger.

2. Ne mettez pas vos mains ou toute autre partie du

corps à l'intérieur de la chambre de chargement ou de

la descente de déchargement, veillez aussi à ce que

les habits n'entrent pas à l'intérieur de la chambre ou

de la descente lorsque la machine fonctionne.

3. Portez des gants lorsque vous vous servez de la

machine.

4. Avant de mettre la machine en route, assurez-vous que

toutes les vis et autres dispositifs d'assemblage sont

correctement fixés.

5. La machine doit être utilisée seulement sur un sol plan

et ferme.

6. Avant de mettre la machine en route assurez-vous que

la chambre de chargement est vide.

7. Le moteur doit être propre de tout d bris ou de tout

autre dépôt.

8. Maintenez toutes les protections et tous les déflecteurs

en bon état de marche.

9. A tout moment restez à l'écart de la descente de

déchargement.

10. Ne vous approchez pas trop et gardez votre visage et

votre corps à l'écart de l'ouverture de chargement.

11. Ne tirez jamais la machine par son fil d'alimentation et

maintenez le fil à l'écart de l'eau et de tout objet

coupant.

12. Débranchez le fil d'alimentation lorsque la machine

n'est pas utilisée.

13. Si la machine venait à se bloquer, éteignez le

moteur, débranchez le fil d'alimentation, assurez-vous

que toutes les parties mobiles sont complètement

arrêtées avant de dégager les d bris responsables du

bourrage.

14. Assurez-vous que le fil d'alimentation est toujours

en bon état. Un fil comportant une isolation

défectueuse est extrêmement dangereux et peut occa-

sionner un incendie, une électrocution ou de sévères

blessures corporelles.

15. L'utilisation de tout outil peut entraîner l'introduction

d'un corps étranger dans vos yeux, ce qui peut entraîn-

er de sévères blessures aux yeux. Avant d'utiliser des

outils électriques, portez toujours des lunettes de pro-

tection comportant des protections latérales et un

masque englobant tout le visage lorsque cela est

nécessaire. Nous recommandons des masques de

protection à large vision pouvant être utilisés par-

dessus des lunettes de vue ou des lunettes de protec-

tion normales avec protections latérales.

RÈGLES DE SÉCURITÉ

BROCHE DE

MISE À LA

TERRE

VIS MÉTALLIQUE

CACHE DU

BOÎTIER DE

PRISE AVEC

TERRE

ADAPTATEUR

PLOT DE

MISE À LA

TERRE

BROCHE DE

MISE À LA

TERRE

Fig. 1

(C)

(A) (B)

(D)

Fig. 2

MÉTHODE POUR BRANCHER CORRECTEMENT UNE RALLONGE

ROLLONGE CORDON DE L’APPAREIL

(A) NOUER AINSI QU’IL

EST DÉCRIT

(B) CONNECTER LA PRIS

MÂLE AVEC LA PRISE

FEMELLE

Tabla 1

19 20

EXPLICATION DES NOTA, AVERTISSEMENTS

ET SYMBOLES DE LA GARANTIE

1. Un NOTA est destiné à fournir des informations com-

plémentaires, à éclaircir un point particulier ou à expli-

quer plus en détail une étape.

2. Un AVERTISSEMENT identifie une procédure qui

risque de causer de graves blessures corporelles ou

de graves dommages à l'appareil et/ou les deux si elle

n'est pas respectée ou si elle est mal effectuée.

3. Le (SYMBOLE DE GARANTIE) indique que si les

procédures ou instructions n'ont pas été respectées,

les dommages causés annuleront la garantie et que les

réparations seront à la charge du propriétaire. Pour des

services autres que ceux d'entretien à effectuer par l'u-

tilisateur, s'adresser à un Centre de réparation agréé

McCulloch. La garantie du fabricant sera nulle et non

avenue si des dommages ou des conditions causés

par de mauvaises pratiques d'entretien rendent le pro-

duit inutilisable.

4. POUR TOUT ENTRETIEN OU SERVICE AU TITRE

DE LA GARANTIE, s'adresser à un Centre de service

agréé McCulloch dont le nom figure sous la rubrique

«SCIES» des pages jaunes de l'annuaire.

SYMBOLES INTERNATIONAUX

1. Jamais les mains d’endroit dans le toboggan d’expul-

sion comme la blessure serieuse arrivera.

2. Il est fortement recommandé de respecter les con-

signes de sécurité personnelle pour réduire les risques

d'accident ou de blessures.

CONSERVER CES INSTRUCIONS

RÈGLES DE SÉCURITÉ

RÈGLES DE SÉCURITÉ RÈGLES DE SÉCURITÉ

SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce

produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement,

l'entretien et les réparations.

SYMBOLE SIGNIFICATION

•SYMBOLE ALERTE DE

SÉCURITÉ

Indique un danger, un avertissement

ou une mise en garde. Ce symbole

peut être combiné à d'autres symbol-

es ou pictogrammes.

•AVERTISSEMENT - LISEZ LE

MANUEL DE L'UTILISATEUR

Lisez le manuel de l'utilisateur et suiv-

ez tous les avertissements et con-

signes de sécurité. Vous pourriez à

défaut entraîner des blessures graves

pour vous ou d'autres personnes

•PORTEZ DES PROTECTIONS

(TÊTE, YEUX ET OREILLES)

AVERTISSEMENT: les objets pro-

jetés et les bruits forts peuvent

endommager la vue et l’ouïe. Portez

une visière de norme ANSI Z87.1-

1989 et des protège-oreilles pendant

l'utilisation. la chute d’objets peut

causer des blessures graves à la

tête. Protégez-vous la tête pendant

l'utilisation de l'appareil.

SYMBOLE SIGNIFICATION

• AVERTISSEMENT - Portez des

gants pour vous protéger les mains.

• AVERTISSEMENT - Portez des

chaussures de sécurité pour protéger

vos pieds.

• AVERTISSEMENT - Ne pas utiliser la

machine quard il pleut.

Other manuals for MTD1400K

Table of contents

Languages:

Other Yard Machines Paper Shredder manuals

Yard Machines

Yard Machines MTD1400K User manual

Popular Paper Shredder manuals by other brands

Argo

Argo Wallner AF 160 C4 instruction manual

Ativa

Ativa OD690XA operating instructions

Royal

Royal 112MX Operation manual

Fellowes

Fellowes 85Ci instruction manual

Ryobi

Ryobi RSH2845T Original instructions

Krug & Priester

Krug & Priester IDEAL 2220 operating instructions

Fellowes

Fellowes DM 1200 CT quick start guide

Ativa

Ativa DQ81M user manual

Bosch

Bosch axt rapid 2000 Original instructions

Fellowes

Fellowes POWERSHRED P70CM user guide

TRAPP

TRAPP ES-500 instruction manual

ShredSafe

ShredSafe AU1220XB user guide

Royal Sovereign

Royal Sovereign AFS-800BK owner's manual

HSM

HSM Classic 225.2 operating instructions

Fellowes

Fellowes POWERSHRED 79Ci instructions

Ruris

Ruris ST200 user manual

Fellowes

Fellowes P-12C instructions

ATIKA

ATIKA GHB 760 A Original instructions
