YATO YT-82800 User manual

AKUMULATOROWA ZAKRĘTARKA UDAROWA
CORDLESS IMPACT SCREWDRIVER
AKKU-SCHLAGBOHRSCHRAUBER
АККУМУЛЯТОРНЫЙ УДАРНЫЙ ГАЙКОВЁРТ
АКУМУЛЯТОРНИЙ УДАРНИЙ ГАЙКОВЕРТ
AKUMULIATORINIS SMŪGINIS RAKTAS
AKUMULATORA TRIECIENSKRŪVGRIEZIS
AKUMULÁTOROVÝ RÁZOVÝ UTAHOVÁK
AKUMULÁTOROVÝ RÁZOVÝ SKRUTKOVAČ
AKKUS ÜTVECSAVAROZÓ
ŞURUBELNIŢĂ CU IMPACT CU ACUMULATOR
ATORNILLADOR DE IMPACTO A BATERÍA
PL
GB
D
RUS
UA
LT
LV
CZ
SK
H
RO
E
1
INSTRUKCJA ORYGINALNA
YT-82800 YT-82801

INSTRUKCJA ORYGINALNA
2
TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska
Rok produkcji:
Production year: Produktionsjahr: Год выпуска:Рік випуску: Pagaminimo metai:
2017 Ražošanas gads:
Rok výroby: Rok výroby:
Gyártási év: Anul producţiei utilajului: Año de fabricación:
PL GB D RUS UA LT LV CZ SK H RO E
I
III IV
V
II
1
5
4
3
6
7
2
8

INSTRUKCJA ORYGINALNA 3

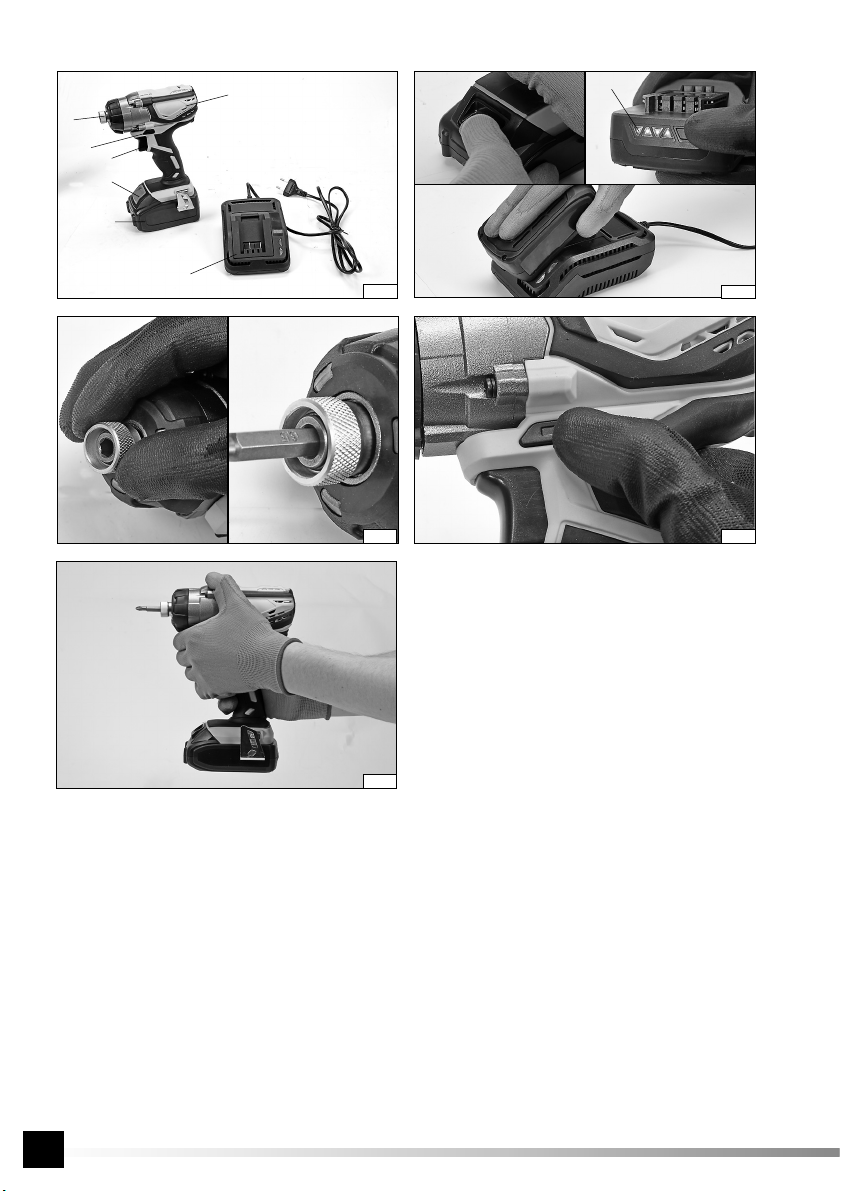

1. zakrętarka
2. uchwyt narzędziowy
3. akumulator
4. ładowarka akumulatora
5. zatrzask akumulatora
6. włącznik
7. przełącznik kierunku obrotów
8. wskaźnik naładowania akumulatora
1. Schrauber
2. Werkzeugfutter
3. Akkumulator
4. Ladegerät für den Akkumulator
5. Klemme des Akkumulators
6. Schalter
7. Drehrichtungsschalter
8. Ladeanzeige des Akkumulators
1. гайковерт
2. зажимный патрон
3. аккумулятор
4. зарядное устройство аккумулятора
5. защелка аккумулятора
6. включатель
7. переключатель направления вращения
8. индикатор зарядки аккумулятора
1. гайковерт
2. затискний патрон
3. акумулятор
4. зарядний пристрій акумулятора
5. защіпка акумулятора
6. вмикач
7. перемикач напрямку обертання
8. індикатор зарядження акумулятора
1. užsuktuvas
2. griebtuvas
3. akumuliatorius
4. akumuliatoriaus įkroviklis
5. akumuliatoriaus spragtukas
6. jungiklis
7. apsisukimųkrypties perjungiklis
8. akumuliatoriaus įkrovimo indikatorius
1. elektroskrūvgriezis
2. ierīču turētājs
3. akumulators
4. akumulatora uzlādes stacija
5. akumulatora sprosts
6. ieslēdzējs
7. rotāciju virziena pārslēdzējs
8. akumulatora uzlādēšanas rādītājs
1. šroubovák
2. sklíčidlo
3. akumulátor
4. nabíječka akumulátoru
5. západka akumulátoru
6. vypínač
7. přepínačsměru otáček
8. indikátor nabití akumulátoru
1. skrutkovač
2. skľučovadlo
3. akumulátor
4. nabíjačka akumulátora
5. západka akumulátora
6. vypínač
7. prepínačsmeru otáčok
8. indikátor nabitia akumulátora
1. ütvecsavarozó
2. tokmány
3. akkumulátor
4. akkumulátor töltője
5. akkumulátor rögzítőcsatja
6. kapcsoló
7. forgásirány váltó
8. az akkumulátor töltöttségének kijelzése
1. maşinăde înfiletat
2. suport unelte
3. acumulator
4. încărcător acumulator
5. blocadăacumulator
6. comutator
7. comutator direcţie turaţie
8. indicator încărcare acumulator
1. Atornillador
2. Portaherramientas
3. Acumulador / batería
4. Cargador de batería
5. Pestillo de la batería
6. Interruptor
7. Conmutador de sentido de rotaciones
8. Indicador de carga de la batería
PL GB D RUS UA LT LV CZ SK H RO E
PL GB D
RUS UA LT
LV CZ SK
HROE
1.impact wrench
2. tool handle
3. battery
4. battery charger
5. battery latch
6. switch
7. switch of the revs direction
8. battery charge indicator

INSTRUKCJA ORYGINALNA
4
Przeczytaćinstrukcję
Read the operating instruction
Bedienungsanleitung durchgelesen
Прочитать инструкцию
Прочитать iнструкцiю
Perskaityti instrukciją
Jālasa instrukciju
Přečtet návod k použití
Prečítaťnávod k obsluhe
Olvasni utasítást
Citeşti instrucţunile
Lea la instrucción
Używaćgogli ochronnych
Wear protective goggles
Пользоваться защитными очками
Користуйтесь захисними окулярами
Vartok apsauginius akinius
Jālieto drošības brilles
Používej ochranné brýle
Používaj ochranné okuliare
Használjon védőszemüveget!
Intrebuinţeazăochelari de protejare
Use protectores del oído
Używaćochrony słuchu
Wear hearing protectors
Пользоваться средствами защиты слуха
Користуйтесь засобами захисту слуху
Vartoti ausines klausai apsaugoti
Jālieto dzirdes drošības līdzekļu
Používej chrániče sluchu
Používaj chrániče sluchu
Használjon fülvédőt!
Intrebuinţeazăantifoane
Use protectores de la vista
Stosowaćrękawice ochronne
Use protective gloves
Schutzhandschuhe verwenden
Необходимо пользоваться защитными
перчатками
Слід користуватися захисними рукавицями
Vartoti apsaugines pirštines
Lietot aizsardzības cimdus
Používejte ochranné rukavice
Používajte ochranné rukavice
Használjon védőkesztyűt
Utilizarea mănuşilor de protrcţie
Use guantes de protección
Napięcie znamionowe
Operating voltage
Nennspannung
Номинальное напряжение
Номінальна напруга
Nominali įtampa
Nomināls spriegums
Jmenovité napětí
Menovité napätie
Névleges feszültség
Tensiunea nominală
Tensión nominal
Elektronicznie regulowana prędkość obrotowa
Elektronisch geregelte Umdrehungsgeschwindigkeit
Электронная регулировка оборотов
Електронне регулювання обертів
Elektroniniu būdu reguliuojamas apsisukimųgreitis
Elektroniski regulēts griezes ātrums
Elektronická regulace otáček
Elektronická regulácia otáčok
Elektromos fordulatszám-szabályozás
Ajustarea electronicăa vitezei de rotire
Velocidad de la rotación ajustada electrónicamente
Przełącznik kierunku obrotów
Rotation direction switch
Umschalter für die Drehrichtung
Реверсивный переключатель
Реверсивний перемикач
Apsisukimųkrypties perjungiklis
Apgriezienu virziena pārslēdzējs
Přepínačsměru otáčení
Prepínačsmeru otáčok
Forgásirány váltó
Comutatorul direcţiei de rotire
Interruptor de la dirección de la rotación
Znamionowa prędkość obrotowa
Rotation
Nennumdrehungsgeschwindigkeit
Номинальные обороты
Номінальні оберти
Nominalus apsisukimųgreitis
Nomināls griezes ātrums
Jmenovité otáčky
Menovité otáčky
Névleges fordulatszám
Viteza de rotire nominală
Velocidad de la rotación nominal
Li-Ion
Rodzaj akumulatora
Battery type
Art des Akkumulators
Вид аккумулятора
Вид акумулятора
Akumuliatoriaus tipas
Akumulatora veids
Typ akumulátoru
Druh akumulátora
Az akkumulátor típusa
Genul acumulatorului
Tipo de acumulador
Rozmiar uchwytu narzędziowego
Chuck size
Abmessung der Werkzeughalterung
Размер патрона
Розмір патрона
Įrankio griebtuvo dydis
Ierīces turētāja izmērs
Rozměr upínacího přípravku nástroje
Rozmer upínacieho prípravku nástroja
A szerszámbefogás mérete
Diametrul portsculei
Tamaño del mandril de la herramienta
LED
Urządzenie posiada żarówkęlub diodę
LED light
Gerät besitzt eine Glühlampe oder Diode
Устройство оснащено лампочкой или диодом
Пристрій оснащений лампочкою або діодом
Įrengimas turi lemputęarba diodą
Ierīce ir apgādāta ar spuldzi vai diodi
Zařízení je vybaveno žárovkou nebo diodou
Zariadenie je vybavené žiarovkou alebo diódou
A berendezésben van égővagy dióda
Utilajul este înzestrat cu bec sau diodă
Dispositivo con foco o diodo
PL GB D RUS UA LT LV CZ SK H RO E
18 V
0 - 3000 min-1
6,3 mm

INSTRUKCJA ORYGINALNA 5
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Данный символ обозначает селективный сбор изношенной электрической иэлектронной аппаратуры. Изношенные электроустройства – вторичное сырье, в
связи счем запрещается выбрасывать их вкорзины сбытовыми отходами, поскольку они содержат вещества, опасные для здоровья иокружающей среды! Мы
обращаемся кВам спросьбой об активной помощи вотрасли экономного использования природных ресурсов иохраны окружающей среды путем передачи
изношенного устройства всоответствующий пункт хранения аппаратуры такого типа. Чтобы ограничить количество уничтожаемых отходов, необходимо
обеспечить их вторичное употребление, рециклинг или другие формы возврата.
ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА
Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Спрацьовані електропристрої євторинною сировиною, узвязку
зчим заборонено викидати їх усмітники зпобутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу!
Звертаємося до Вас зпросьбою стосовно активної допомоги угалузі охорони навколишнього середовища та економного використання природних ресурсів шляхом
передачі спрацьованих електропристроїв увідповідний пункт, що займається їх переховуванням. Зметою обмеження обєму відходів, що знищуються, необхідно
створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу.
KÖRNYEZETVÉDELEM
A használt elektromos és elektronikus eszközök szelektív gyűjtésére vonatkozó jelzés: A használt elektromos berendezések újrafelhasználható nyersanyagok – nem szabad
őket a háztartási hulladékokkal kidobni, mivel az emberi egészségre és a környezetre veszélyes anyagokat tartalmaznak! Kérjük, hogy aktívan segítse a természeti források-
kal való aktív gazdálkodást az elhasznált berendezéseknek a tönkrement elektromos berendezéseket gyűjtőpontra történőbeszállításával. Ahhoz, hogy a megsemmisíten-
dőhulladékok mennyiségének csökkentése érdekében szükséges a berendezések ismételt vagy újra felhasználása, illetve azoknak más formában történővisszanyerése.
OCHRONA ŚRODOWISKA
Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia elektryczne sąsurowcami wtórnymi - nie wolno wyrzucać
ich do pojemników na odpady domowe, ponieważzawierająsubstancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywnąpomoc w oszczędnym go-
spodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeńelektrycznych.
Aby ograniczyćilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.
UMWELTSCHUTZ
Das Symbol verweist auf ein getrenntes Sammeln von verschlissenen elektrischen und elektronischen Ausrüstungen. Die verbrauchten elektrischen Geräte sind Sekundär-
rohstoffe – sie dürfen nicht in die Abfallbehälter für Haushalte geworfen werden, da sie gesundheits- und umweltschädigende Substanzen enthalten! Wir bitten um aktive
Hilfe beim sparsamen Umgang mit Naturressourcen und dem Umweltschutz, in dem die verbrauchten Geräte zu einer Annahmestelle für solche elektrischen Geräte gebracht
werden. Um die Menge der zu beseitigenden Abfälle zu begrenzen, ist ihr erneuter Gebrauch, Recycling oder Wiedergewinnung in anderer Form notwendig.
OCHRANA ŽIVOTNÉHO PROSTREDIA
Symbol poukazuje na nutnosťseparovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných
surovín – je zakázané vyhadzovaťich do kontejnerov na komunálny odpad, nakoľko obsahujú látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o
aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebovaných
elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerácie.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Symbol poukazuje na nutnost separovaného sběru opotřebovaných elektrických a elektronických zařízení. Opotřebovaná elektrická zařízení jsou zdrojem druhotných
surovin – je zakázáno vyhazovat je do nádob na komunální odpad, jelikož obsahují látky nebezpečné lidskému zdraví a životnímu prostředí! Prosíme o aktivní pomoc při
úsporném hospodaření s přírodními zdroji a ochraněživotního prostředí tím, že odevzdáte použité zařízení do sběrného střediska použitých elektrických zařízení. Aby se
omezilo množství odpadů, je nevyhnutné jejich opětovné využití, recyklace nebo jiná forma regenerace.
VIDES AIZSARDZĪBA
Simbols rāda izlietoto elektrisko un elektronisko iekārtu selektīvu savākšanu, Izlietotas elektriskas iekārtas ir otrreizējas izejvielas – nevar būt izmestas ar mājsaimniecības
atkritumiem, jo satur substances, bīstamas cilvēku veselībai un videi! Lūdzam aktīvi palīdzēt saglabāt dabisku bagātību un sargāt vīdi, pasniegšot izlietoto iekārtu izlietotas
elektriskas ierīces savākšanas punktā. Lai ierobežot atkritumu daudzumu, tiem jābūt vēlreiz izlietotiem, pārstrādātiem vai dabūtiem atpakaļcitāformā.
APLINKOS APSAUGA
Simbolis nurodo, kad suvartoti elektroniniai ir elektriniai įrenginiai turi būti selektyviai surenkami. Suvartoti elektriniai įrankiai, – tai antrinės žaliavos – jųnegalima išmesti į
namųūkio atliekųkonteinerį, kadangi savo sudėtyje turi medžiagųpavojingųžmgaus sveikatai ir aplinkai! Kviečiame aktyviai bendradarbiauti ekonomiškame natūraliųišteklių
tvarkyme perduodant netinkamąvartoti įrankįįsuvartotųelektros įrenginiųsurinkimo punktą. Šalinamųatliekųkiekiui apriboti yra būtinas jųpakartotinis panaudojimas,
reciklingas arba medžiagųatgavimas kitoje perdirbtoje formoje.
PROTEJAREA MEDIULUI
Simbolul adunării selective a utilajelor electrice şi electronice. Utilajele electrice uzate sunt materie primărepetată– este interzisăaruncarea lor la gunoi, deoarece conţin
substanţe dăunătoare sănătăţii omeneşti cât dăunătoare mediului! Vărugăm deci săaveţi o atitudine activăîn ceace priveşte gospodărirea economicăa resurselor naturale
şi protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupăde asemenea utilaje electrice uzate. Pentru a limita cantităţile deşeurilor eliminate este
necesarăîntrebuinţatrea lor din nou , prin recyklind sau recuperarea în altăformă.
PROTECCIÓN DEL MEDIO AMBIENTE
El símbolo que indica la recolección selectiva de los aparatos eléctricos y electrónicos usados. ¡Aparatos eléctricos y electrónicos usados son reciclados – se prohíbe tirarlos
en contenedores de desechos domésticos, ya que contienen sustancias peligrosas para la salud humana y para el medio ambiente! Les pedimos su participación en la tarea
de la protección y de los recursos naturales y del medio ambiente, llevando los aparatos usados a los puntos de almacenamiento de aparatos eléctricos usados. Con el fin
de reducir la cantidad de los desechos, es menester utilizarlos de nuevo, reciclarlos o recuperarlos de otra manera.
PL GB D RUS UA LT LV CZ SK H RO E
ENVIRONMENTAL PROTECTION
Correct disposal of this product: This marking shown on the product and its literature indicates this kind of product mustn’t be disposed with household wastes at the end of
its working life in order to prevent possible harm to the environment or human health. Therefore the customers is invited to supply to the correct disposal, differentiating this
product from other types of refusals and recycle it in responsible way, in order to re - use this components. The customer therefore is invited to contact the local supplier office
for the relative information to the differentiated collection and the recycling of this type of product.

INSTRUKCJA ORYGINALNA
6
PL
CHARAKTERYSTYKA WYROBU
Zakrętarka udarowa jest uniwersalnym, niewymagającym zewnętrznego źródła zasilania narzędziem przenośnym, przeznaczo-
nym dla majsterkowiczów tylko do wkręcania i wykręcania śrub i nakrętek wyposażonych w gwint lewoskrętny oraz prawoskrętny
za pomocąróżnorodnych końcówek wkrętakowych. Dzięki mechanizmowi udarowemu zakrętarka oferuje znacznie wyższy mo-
ment obrotowy niżtypowa wiertarko – wkrętarka akumulatorowa. Jej szczególne zalety doceniąmajsterkowicze wykonujący
różnorodne prace montażowe i wykończeniowe.Prawidłowa, niezawodna i bezpieczna praca elektronarzędzia jest zależna od
właściwej eksploatacji, dlatego:
Przed przystąpieniem do pracy z narzędziem należy przeczytaćcałą instrukcjęi zachowaćją.
Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceńniniejszej instrukcji dostawca nie ponosi
odpowiedzialności.
WYPOSAŻENIE
Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z produktem sądostarczane: akumulator oraz stacja
ładująca (ładowarka).
Uwaga! Produkt o numerze katalogowym: YT-82801 nie zostałwyposażony w akumulator i stacjęładującą.
PARAMETRY TECHNICZNE
Parametr Jednostka miary Wartość
Numer katalogowy YT-82800, YT-82801
Napięcie robocze [V] 18 DC
Obroty (bieg jałowy) [min-1] 0 - 3000
Częstotliwość udaru [min-1] 0 - 3000
Maks. moment obrotowy [Nm] 160
Poziom hałasu
- ciśnienie akustyczne [dB] 82,0 ± 3,0
- moc LWA [dB] 93,0 ± 3,0
Stopieńochrony IP20
Klasa izolacji III
Poziom drgań[m/s2] 8,15 ± 1,5
Masa [kg] 1,1
Uchwyt narzędziowy [mm]
' 6,3
Rodzaj akumulatora Li-Ion
Pojemność akumulatora* [Ah] 2
Ładowarka*
Napięcie wejściowe [V] 220 - 240
Częstotliwość sieci [Hz] 50 / 60
Napięcie wyjściowe [V] 60
Prąd wyjściowy [mA] 21 DC
Moc znamionowa [W] 2,4
Czas ładowania** [h] 1
* tylko w modelach wyposażonych w akumulator i ładowarkę
** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli
OGÓLNE WARUNKI BEZPIECZEŃSTWA
UWAGA! Przeczytaćwszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzićdo porażenia elektrycznego, pożaru
albo do uszkodzeńciała. Pojęcie „narzędzie elektryczne” użyte w instrukcjach odnosi siędo wszystkich narzędzi napędzanych
prądem elektrycznym zarówno przewodowych jak i bezprzewodowych.
PRZESTRZEGAĆPONIŻSZE INSTRUKCJE
Miejsce pracy
Miejsce pracy należy utrzymywaćdobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogąbyćprzyczynami
wypadków.

INSTRUKCJA ORYGINALNA 7
PL
Nie należy pracowaćnarzędziami elektrycznymi w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne
ciecze, gazy lub opary. Narzędzia elektryczne generująiskry, które mogąspowodowaćpożar w kontakcie z palnymi gazami
lub oparami.
Nie należy dopuszczaćdzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodowaćutratękontroli
nad narzędziem.
Bezpieczeństwo elektryczne
Wtyczka przewodu elektrycznego musi pasowaćdo gniazdka sieciowego. Nie wolno modyfikowaćwtyczki. Nie wolno
stosowaćżadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyfikowana wtyczka pasująca do gniazdka
zmniejsza ryzyko porażenia prądem elektrycznym.
Unikaćkontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko
porażenia prądem elektrycznym.
Nie należy narażaćnarzędzi elektrycznych na kontakt z opadami atmosferycznymi lub wilgocią.Woda i wilgoć, która
dostanie siędo wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.
Nie przeciążaćkabla zasilającego. Nie używaćkabla zasilającego do noszenia, podłączania i odłączania wtyczki od
gniazdka sieciowego. Unikaćkontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elemen-
tami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.
W przypadku pracy poza pomieszczeniami zamkniętymi należy używaćprzedłużaczy przeznaczonych do pracy poza
pomieszczeniami zamkniętymi. Użycie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym.
Bezpieczeństwo osobiste
Przystępuj do pracy w dobrej kondycji fizycznej i psychicznej. Zwracaj uwagęna to, co robisz. Nie pracuj będąc zmę-
czonym lub pod wpływem leków lub alkoholu. Nawet chwila nieuwagi podczas pracy może prowadzićdo poważnych obrażeń
ciała.
Używaj środków ochrony osobistej. Zawsze zakładaj gogle ochronne. Stosowanie środków ochrony osobistej, takich jak
maski przeciwpyłowe, obuwie ochronne, kaski i ochronniki słuchu zmniejszająryzyko poważnych obrażeńciała.
Unikaj przypadkowego włączenia narzędzia. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed pod-
łączeniem narzędzia do sieci elektroenergetycznej. Trzymanie narzędzia z palcem na włączniku lub podłączanie narzędzia
elektrycznego, gdy włącznik jest w pozycji „włączony” może prowadzićdo poważnych obrażeńciała.
Przed włączeniem narzędzia elektrycznego usuńwszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji.
Klucz pozostawiony na obracających sięelementach narzędzia może prowadzićdo poważnych obrażeńciała.
Utrzymuj równowagę. Przez cały czas utrzymuj odpowiedniąpostawę.Pozwoli to na łatwiejsze zapanowanie nad narzę-
dziem elektrycznym w przypadku niespodziewanych sytuacji podczas pracy.
Stosuj odzieżochronną. Nie zakładaj luźniej odzieży i biżuterii. Utrzymuj włosy, odzieżi rękawice robocze z dala od rucho-
mych części narzędzia elektrycznego. Luźna odzież, biżuteria lub długie włosy mogązaczepićo ruchome części narzędzia.
Stosuj odciągi pyłu lub pojemniki na pył, jeśli narzędzie jest w takie wyposażone. Zadbaj o to, aby je poprawnie podłą-
czyć.Użycie odciągu pyłu zmniejsza ryzyko poważnych obrażeńciała.
Użytkowanie narzędzia elektrycznego
Nie przeciążaj narzędzia elektrycznego. Używaj narzędzia właściwego do danej pracy. Odpowiedni dobór narzędzia do
danej pracy, zapewni wydajniejsząi bezpieczniejsząpracę.
Nie używaj narzędzia elektrycznego, jeśli nie działa jego włącznik sieciowy. Narzędzie, które nie daje siękontrolowaćza
pomocąwłącznika sieciowego jest niebezpieczne i należy je oddaćdo naprawy.
Odłącz wtyczkęod gniazdka zasilającego przed regulacją, wymianąakcesoriów lub przechowywaniem narzędzia. Pozwo-
li to na uniknięcie przypadkowego włączenia narzędzia elektrycznego.
Przechowuj narzędzie w miejscu niedostępnym dla dzieci. Nie pozwól pracowaćosobom nieprzeszkolonym w zakresie
obsługi narzędzia. Narzędzie elektryczne może byćniebezpieczne w rękach nieprzeszkolonej obsługi.
Zapewni właściwąkonserwacjęnarzędzia. Sprawdzaj narzędzie pod kątem niedopasowańi luzów ruchomych części.
Sprawdzaj czy jakikolwiek element narzędzia nie jest uszkodzony. W przypadku wykrycia usterek należy je naprawićprzed
użyciem narzędzia elektrycznego. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.
Narzędzia tnące należy utrzymywaćczyste i naostrzone. Właściwie konserwowane narzędzia tnące jest łatwiej kontrolować
podczas pracy.
Stosuj narzędzia elektryczne i akcesoria zgodnie z powyższymi instrukcjami. Stosuj narzędzia zgodnie z przeznaczeniem
biorąc pod uwagęrodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niżzostały zaprojektowane może zwiększyć
ryzyko powstawania niebezpiecznych sytuacji.
Ostrożność w używaniu elektronarzędzia
Przed włożeniem baterii akumulatorów należy sięupewnić, czy włącznik jest w pozycji „wyłączony”. Wkładanie baterii
akumulatorów do elektronarzędzia, gdy włącznik jest w pozycji „załączony,” może spowodowaćwypadki.
Należy używaćwyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki przeznaczonej do jednego typu baterii
akumulatorów, do ładowania innego typu baterii akumulatorów może byćprzyczynąpożaru.

INSTRUKCJA ORYGINALNA
8
PL
Należy używaćelektronarzędzi wyłącznie z bateriąakumulatorów określonąprzez producenta. Użycie innej baterii akumu-
latorów może byćprzyczynąobrażeńlub pożaru.
W czasie, gdy bateria akumulatorów nie jest używana, należy jąprzechowywaćz dala od metalowych przedmiotów
takich, jak spinacze do papieru, monety, gwoździe, śruby, lub inne małe metalowe elementy, które mogązewrzećzaciski.
Zwarcie zacisków akumulatora może spowodowaćoparzenia lub pożar.
W niekorzystnych warunkach, z akumulatora może wydostaćsięciecz; należy unikaćz niąkontaktu. Jeżeli przypadko-
wo nastąpi zetknięcie sięz cieczą, należy przemyćwodą. Jeżeli ciecz trafi do oczu, należy szukaćpomocy medycznej.
Wydostająca sięz akumulatora ciecz może spowodowaćpodrażnienia lub oparzenia.
Podczas wykonywania pracy, w której narzędzie wstawiane może zetknąć sięz ukrytym przewodem pod napięciem
trzymaćnarzędzie elektryczne za pomocąizolowanych uchwytów. Narzędzie wstawiane podczas kontaktu z przewodem
pod napięciem może spowodować, że metalowe elementy narzędzia mogąsięznaleźć pod napięciem, co może spowodować
porażenie elektryczne operatora narzędzia.
Naprawy
Naprawiaj narzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Za-
pewni to właściwe bezpieczeństwo pracy narzędzia elektrycznego.
PRZYGOTOWANIE DO PRACY
UWAGA! Wszystkie czynności wymienione w niniejszym rozdziale należy wykonywaćprzy odłączonym napięciu zasilającym
- akumulator musi zostaćodłączony od narzędzia!
Instrukcje bezpieczeństwa ładowania akumulatora
Uwaga! Przed rozpoczęciem ładowania upewnićsię, czy korpus zasilacza, przewód i wtyczka nie sąpopękane i uszkodzone. Za-
brania sięużywania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używaćjedynie
stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodowaćpowstanie pożaru lub znisz-
czenie narzędzia. Ładowanie akumulatora może odbywaćsięjedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym
przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używaćstacji ładującej i zasilacza bez stałego dozoru osoby
dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa sięładowanie, należy odłączyćładowarkęod sieci
elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania sięz ładowarki dymu, podejrzanego
zapachu itp. należy natychmiast wyjąć wtyczkęładowarki z gniazda sieci elektrycznej!
Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować
zgodnie z procedura opisanąponiżej za pomocąznajdujących sięw zestawie zasilacza i stacji ładującej. Akumulatory typu Li-Ion
(litowo – jonowe) nie wykazujątzw. “efekt pamięciowego”, co pozwala je doładowywaćw dowolnym momencie. Zalecane jest
jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu
na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobićprzynajmniej co
kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywaćakumulatorów zwierając elektrody, gdyżpowoduje to
nieodwracalne uszkodzenia! Nie wolno także sprawdzaćstanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie
iskrzenia.
Przechowywanie akumulatora
Aby wydłużyćczas życia akumulatora należy zapewnićwłaściwe warunki przechowywania. Akumulator wytrzymuje około 500
cykli „ładowanie - rozładowanie”. Akumulator należy przechowywaćw zakresie temperatur od 0 do 30 stopni Celsjusza, przy
względnej wilgotności powietrza 50%. Aby przechowywaćakumulator przez dłuższy czas, należy go naładowaćdo ok 70% po-
jemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładowaćakumulator. Nie należy doprowadzać
do nadmiernego rozładowania akumulatora, gdyżskraca to jego żywotność i może spowodowaćnieodwracalne uszkodzenie.
W trakcie przechowywania akumulator będzie sięstopniowo rozładowywał, ze względu na upływność. Proces samoistnego roz-
ładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku nie-
właściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyćwyciek
za pomocąśrodka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyćoczy wodą, a następnie
niezwłocznie skorzystaćz pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem.
W przypadku całkowitego zużycia akumulatora należy go oddaćdo specjalistycznego punktu zajmującego sięutylizacjątego
typu odpadów.
Transport akumulatorów
Akumulatory litowo – jonowe wg przepisów prawnych sątraktowane jak materiały niebezpieczne. Użytkownik narzędzia może
transportowaćnarzędzie z akumulatorem oraz same akumulatory drogąlądową. Nie musząbyćwtedy spełnione dodatkowe
warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocąfirmy kurierskiej) należy postępować
zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłkąnależy skontaktowaćsięw tej sprawie
z osobąo odpowiednich kwalifikacjach.
Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z

INSTRUKCJA ORYGINALNA 9
PL
narzędzia, odsłonięte styki zabezpieczyć, np. zakleićtaśmąizolacyjną. Akumulatory zabezpieczyćw opakowaniu w taki sposób,
aby nie przemieszczały sięwewnątrz opakowania w trakcie transportu. Należy także przestrzegaćprzepisów krajowych dotyczą-
cych transportu materiałów niebezpiecznych.
Ładowanie akumulatora
Uwaga! Przed ładowaniem należy odłączyćzasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z
gniazda sieci elektrycznej. Ponadto należy oczyścićakumulator i jego zaciski z brudu i pyłu za pomocąmiękkiej, suchej szmatki.
Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecąsiędiody (II), im więcej, tym bardziej
naładowany akumulator. Jeżeli po naciśnięciu przycisku diody sięnie świecąoznacza to rozładowany akumulator.
Odłączyćakumulator od narzędzia.
Wsunąć akumulator w gniazdo ładowarki (II).
Podłączyćładowarkędo gniazda sieci elektrycznej.
Zaświeci sięczerwona dioda, co oznacza proces ładowania.
Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci siędioda zielona, oznaczająca pełne naładowanie akumulatora.
Należy wyciągnąć wtyczkęzasilacza z gniazda sieci elektrycznej.
Wysunąć akumulator ze stacji ładującej, naciskając przycisk zatrzasku akumulatora.
Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci sięzielona dioda oznacza to w pełni naładowany akumu-
lator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.
Mocowanie końcówek wkrętakowych w uchwycie wkrętarki (III)
Uwaga! Ze względu na obecność mechanizmu udarowego należy stosowaćkońcówki przeznaczone do pracy z narzędziami
udarowymi o większym lub równym momencie obrotowym niżmoment obrotowy narzędzia.
Uwaga! Ze względu na obecność mechanizmu udarowego zabronione jest mocowanie wiertełi praca nimi. W przypadku zabloko-
wania wiertła w otworze mechanizm udarowy może spowodowaćpęknięcie wiertła, co może byćprzyczynąpowstania obrażeń.
Uwaga! Mocowanie należy przeprowadzićprzy odłączonym akumulatorze, zapobiegnie to przypadkowemu włączeniu narzę-
dzia.
Uchwyt wkrętarki jest przeznaczony do stosowania sześciokątnych tzw. „długich” końcówek i adapterów o długości co najmniej
50 mm i wyposażonych w wyżłobienie zapewniające zablokowanie końcówki w uchwycie. Zabronione jest stosowanie końcówek
krótszych niż50 mm oraz takich, które nie zostały wyposażone w wyżłobienie.
Pociągnąć do przodu pierścieńuchwytu narzędziowego, a następnie wprowadzićdo uchwytu końcówkęi puścićpierścień, który
powinien wrócićw położenie początkowe. Sprawdzićczy końcówka została poprawnie zablokowana w uchwycie, jeżeli nie udaje
sięjej wyciągnąć, oznacza to poprawne zamocowanie.
Demontażkońcówki należy przeprowadzićw odwrotnej kolejności.
Ustawianie kierunku obrotów (IV)
Ustawićprzełącznik w żądanąpozycję. Na przełączniku za pomocąstrzałek zaznaczono kierunek ruchu śrub z najpopularniej-
szym gwintem prawoskrętnym. W przypadku śrub wyposażonych w gwint lewoskrętny ruch śruby będzie przeciwny do kierunku
wskazywanego przez strzałkę.
Czynności przygotowawcze do pracy
Przed przystąpieniem do pracy:
Zamocowaćobrabiany materiałw imadle lub za pomocąścisków stolarskich.
Używaćnarzędzi roboczych właściwych dla wykonywanej pracy. Dobraćodpowiedni rodzaj końcówki do gniazda śruby.
Założyćodzieżrobocząi środki ochrony wzroku i słuchu.
Chwycićnarzędzie oburącz (V).
Przyjąć pewnąi stabilnąpostawę.
Włączyćnarzędzie naciskając palcem włącznik elektryczny.
Uwaga! W przypadku zaobserwowania w czasie pracy podejrzanych hałasów, trzasków, swądu itp. natychmiast wyłączyćnarzę-
dzie i wyjąć akumulator z narzędzia.
UŻYTKOWANIE NARZĘDZIA
Głębokość wciśnięcia włącznika decyduje o prędkości obrotowej i momencie obrotowym. Narzędzie nie ma możliwości ustawienia
zadanej prędkości i momentu obrotowego.
Należy końcówkęwprowadzićw gniazdo śruby lub nałożyćna nakrętkę, a dopiero następnie uruchomićurządzenie. Zapobiegnie
to uszkodzeniu elementów złącznych lub końcówki. Zmniejszy także ryzyko powstania obrażeń.
W przypadku wkręcania śrub w podłoże, zaleca sięwykonanie otworu prowadzącego o średnicy rdzenia śruby. Zapobiegnie

INSTRUKCJA ORYGINALNA
10
PL
to zniszczeniu materiału podczas wkręcania. Możliwe jest jednak także wkręcanie bez wykonywania otworu prowadzącego.
Podczas obydwu rodzajów wkręcania należy je rozpocząć z niewielkąprędkościąobrotowąi ewentualnie zwiększyćjąw trakcie
pracy.
W przypadku połączeńgwintowych, na przykład przy wkręcaniu śrub w otwory gwintowane lub nakręcaniu nakrętek na gwinto-
wane trzpienie należy pierwsze kilka obrotów wykonaćz pomocąręki, klucza lub wkrętaka ręcznego. Dopiero po upewnieniu się
o prawidłowym wkręceniu sięjednego elementu w drugi można przystąpićdo pracy zakrętką. W przypadku skręcania elementów
gwintowanych nie zaleca sięwywieraćzbyt dużego nacisku na wkrętarkę. Może to doprowadzićdo zniszczenia gwintu.
Po dokręceniu elementów zadziała mechanizm udarowy, co będzie sygnalizowane „uderzeniami” mechanizmu obrotowego, w
takim przypadku należy zwolnićnacisk na włącznik i zaprzestaćdalszego dokręcania elementów. Kontynuowanie dokręcenia
może doprowadzićdo zniszczenia elementów złącznych.
Używanie przystawek
Narzędzie nie może byćużywane do napędu przystawek roboczych.
Uwagi dodatkowe
W czasie pracy nie należy wywieraćzbyt dużego nacisku na obrabiany materiałi nie wykonywaćgwałtownych ruchów, aby nie
spowodowaćuszkodzenia narzędzia roboczego i wiertarki.
W czasie pracy stosowaćregularne przerwy.
Nie wolno dopuścićdo przeciążenia narzędzia, temperatura powierzchni zewnętrznych nigdy nie może przekroczyć60 oC.
Po zakończonej pracy wyłączyćwiertarkę, wyjąć akumulator i dokonaćkonserwacji i oględzin.
Deklarowana, całkowita wartość drgańzostała zmierzona za pomocąstandardowej metody badańi może byćużyta do porówna-
nia jednego narzędzia z drugim. Deklarowana, całkowita wartość drgańmoże zostaćużyta we wstępnej ocenie ekspozycji.
Uwaga! Emisja drgańpodczas pracy narzędziem może sięróżnićod zadeklarowanej wartości, w zależności od sposobu użycia
narzędzia.
Uwaga! Należy określićśrodki bezpieczeństwa mające chronićoperatora, które sąoparte na ocenie narażenia w rzeczywistych
warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub
pracuje na biegu jałowym oraz czas aktywacji).
KONSERWACJA I PRZEGLĄDY
UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkęnarzędzia z gniazdka sieci
elektrycznej. Po zakończonej pracy należy sprawdzićstan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę:
korpusu i rękojeści, przewodu elektrycznego z wtyczkąi odgiętką, działania włącznika elektrycznego, drożności szczelin wentyla-
cyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik
nie może domontowaćelektronarzędzi, ani wymieniaćżadnych podzespołów lub części składowych, gdyżpowoduje to utratę
praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, sąsygnałem do przeprowa-
dzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatko-
wąi osłony należy oczyścićnp. strumieniem powietrza (o ciśnieniu nie większym niż0,3 MPa), pędzlem lub suchąszmatkąbez
użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścićsuchączystąszmatą.

11
GB
ORIGINAL INSTRUCTIONS
PROPERTIES OF THE TOOL
The impact wrench is a versatile tool, that does not require an external power source, it is portable, designed for the DIY users. It
should be used only for is crewing in and out bolts and nuts with left-hand and right-handed thread, by using a variety of screw-
driver bits. Through the impact mechanism the impact wrench offers much higher torque than a typical cordless screwdriver drill.
Its special advantages would be appreciated by the DIYs who make a variety of assembly and finishing works. A correct, reliable
and safe functioning of the electric tool depends on its proper use, so:
Before you proceed to operate the device, read the manual thoroughly and keep it.
The supplier will not be held responsible for any damage resulting from the safety regulations and the recommendations indicated
hereby not being observed.
EQUIPMENT
The product is supplied in a complete state and requires no assembly. Together with the product there are provided: the recharge-
able battery and charging station (charger).
Attention! The product of the catalog number: YT-82801 has not been equipped with a rechargeable battery and charging station.
TECHNICAL PARAMETERS
Parameter Unit of measurement Value
Catalogue number YT-82800, YT-82801
Operating voltage [V] 18 DC
Rotation (idle) [min-1] 0 - 3000
Impact frequency 0 - 3000
Maximum torque [Nm] 160
Noise level
- acoustic pressure [dB] 82,0 ± 3,0
- LWA power [dB] 93,0 ± 3,0
Protection grade IP20
Insulation class III
Level of vibration (drilling / screwdriveting) [m/s2] 8,15 ± 1,5
Mass [kg] 1,1
Tool handle [mm]
' 6,3
Battery Li-Ion
Capacity of the battery* [Ah] 2
Charger*
Input voltage [V~] 220 - 240
Mains frequency [Hz] 50 / 60
Rated power [W] 60
Output voltage [V] 21 DC
Input current [A] 2.4
Time of charging** [h] 1
* only for models equipped with battery and charger
** charging time applies only to the battery with a capacity listed in table
GENERAL SAFETY CONDITIONS
NOTE! Get acquainted with all the instructions below. Failure to observe them may lead to an electric shock, fire or injuries. The
notion of electric tool used in the instructions applies to all the tools which are powered with electric current, both wire tools and
wireless ones.
OBSERVE THE FOLLOWING INSTRUCTIONS
Place of work
The place of work must be properly illuminated and clean. Disorder and poor illumination may be a cause of accidents. Do not
work with electric tools in explosive environments, or those which contain inflammable liquids, gases or vapours. Elec-
tric tools generate sparks, which may cause a fire in case of contact with inflammable gases or vapours. Do not allow children
and outsiders to the place of work. A lack of concentration may result in a loss of control over the tool.

12
GB
ORIGINAL INSTRUCTIONS
Electric safety
The plug of the power supply cable must fit the mains socket. Do not modify the plug. Do not use any adapters whatso-
ever in order to adapt the plug to the socket. Unmodified plug which fits the socket reduces the risk of an electric shock. Avoid
contact with grounded surfaces, such as pipes, heaters and refrigerators. Grounding of the body increases the risk of an
electric shock. Do not expose electric tools to precipitation or humidity. Water and humidity which gets into the electric tool
increases the risk of an electric shock. Do not overload the power supply cable. Do not use the power supply cable in order
to carry the tool or to connect and disconnect the plug from the mains socket. Avoid contact of the power supply cable
with heat, oils, sharp tools and moving elements. Damage to the power supply cable increases the risk of an electric shock.
In case work is realised outside closed areas, it is necessary to use extension cords designed for applications outside
closed areas. Using a correct extension cord permits to reduce the risk of an electric shock.
Personal safety
Commence work in good physical and psychological conditions. Pay attention to what you do. Do not work if you are
tired or under effects of medicines or alcohol. Even a moment’s inattention during work may lead to serious injuries. Always
use individual means of protection. Always wear goggles. Using individual means of protection, such as dust-masks, protec-
tive shoes, helmets and hearing protections permits to reduce the risk of serious injuries. Avoid accidental activation of the
tool. Make sure the switch is in the OFF position, before you connect the tool to the mains. Holding the tool with a finger
on the switch or connecting an electric tool when the switch is in the ON position may lead to serious injuries. Before you turn an
electric tool on remove all the spanners and other tools, which have been used for adjustments. A spanner left on rotating
elements of the tool may lead to serious injuries. Keep your balance. Maintain an appropriate position. It will permit to control
the electric tool in case of unpredicted situations during its operation. Use protective clothes. Do not wear loose clothes or
jewellery. Keep your hair, clothes and gloves away from moving elements of the electric tool. Loose clothes, jewellery or
long hair may get caught on moving elements of the tool. Use dust extractors or dust containers, if the tool is equipped with
any. Make sure they are properly connected. Using of dust extractors permits to reduce the risk of serious injuries.
Safety precautions while using the electric tool
Before the battery is installed, make sure the switch is off. Installation of the battery when the switch is on may lead to accidents.
Use solely the charger recommended by the manufacturer. Using a charger designed for another type of battery may be a cause
of fire.
The electric tool must be operated exclusively with the battery indicated by the manufacturer. Using another battery may be a
cause of fire or injuries.
When the battery is not used, it must be stored away from such metal objects as paper clips, coins, nails, screws or other small
metal elements, which might short-circuit the terminals. Short-circuited terminals of the battery may cause burns or fire.
Under adverse circumstances liquid may leak from the battery; avoid any contact. In case of accidental contact with the liquid,
rinse it with water. In case of eye contact, seek medical. The liquid leaking from the battery may cause irritation or burns.
During work when the tool may touch a hidden live conductor, the electric tool must be held by insulated handles. The installed bit
in case of contact with a live conductor may conduct electricity to the metal elements of the tool, which may cause electric shock
to the operator.
Repairs
Have the tool repaired solely by authorised workshops, where original spare parts are used. This will ensure the adequate
safety of operation of the electric tool.
PREPARATION FOR WORK
ATTENTION! All the operations mentioned in this point must be realised with the power supply off.
- the battery must be disconnected from the tool!
Safety recommendations for battery loading
Attention! Before loading may start make sure the body of the charger, the cable and the plug are not broken or damaged. It
is prohibited to use a damaged loading dock and charger! For the purpose of loading batteries only the charging dock and the
charger provided may be used. Using another charger may be a cause of fire or damage the tool. Batteries may be charged only
in a dry room, protected from unauthorised persons, particularly children. Do not use the charging dock and the charger without
permanent supervision of an adult! If it is necessary to leave the room where loading is taking place, it is required to disconnect the
charger from the mains, removing the charger from the mains socket. In case when smoke comes out of the charger, or a strange
smell is emitted, etc., it is required to immediately remove the plug of the charger from the mains socket!
The drill and automatic return screwdriver is provided with an unloaded battery, so before work may commence, it is required
to charge it following the procedure below, using the charger and charging dock provided. Li-ION batteries do not show the so
called “memory effect”, so it is allowed to charge them at any moment. However, it is recommended to discharge them during
normal work, and then load them to their full capacity. If due to the nature of the task it is not possible to do so each time, then it
is required to do it at least from time to time. Under no circumstances is it allowed to discharge the batteries short-circuiting the

13
GB
ORIGINAL INSTRUCTIONS
electrodes, since this would cause irreversible damage! It is also prohibited to check the load of the batteries, short-circuiting the
electrodes for sparking.
Storage of the battery
In order to prolong the life of the battery, it is required to provide adequate storage conditions. The batteries can go through ap-
proximately 500 „loading - discharging” cycles. The battery must be stored between 0 and 30°C, at the relative humidity of 50%. In
order to store the battery for a prolonged period, it is required to charge it to approximately 70% of its capacity. In case of prolonged
storage, it is required to recharge the battery once a year. Do not permit excessive discharging of the battery, since this would
reduce its life and may cause irreversible damage.
During storage, the battery will be gradually unloading due to leakage conductance. The process of automatic unloading depends
on the temperature of storage, since the higher the temperature, the fastest the process. In case of incorrect storage of batteries,
there is a danger of electrolyte leakage. In case of leakage, it is required protect the leakage with neutralizing agent. In case of
contact of electrolyte with the eyes, it is required to rinse the eyes abundantly, and then immediately seek medical assistance. It
is prohibited to use a tool with a damaged battery.
In case the battery is completely worn out, it is required to deposit it at a special point dedicated to disposal of such waste.
Transport of the batteries
Lithium-ion batteries are in accordance with legal regulations treated as dangerous waste. The user of the tool may transport the
tool with the battery or only batteries by land. Then no additional conditions must be complied with. In transport is realised by third
parties (for example dispatch through courier service), then it is required to proceed in accordance with regulations for transport
of dangerous materials. Before shipment, contact an authorised person.
It is prohibited to transport damaged batteries. During transport the battery must be removed from the tool, and the exposed
contacts protected, e.g. with insulating tape. Protect the batteries so that they do not move inside the package during transport. It
is also required comply with the national regulations for transport of dangerous materials.
Charging the battery
Attention! Before charging you should disconnect the charger from the mains by unplugging the power supply plug from the mains.
In addition, you should clean the battery and its terminals of dirt and dust with a soft, dry cloth.
The battery has a built-in charge indicator. When you press the button, LEDs will light up (II), the more LEDs will light up, the more
fully the battery pack is charged. If the button is pressed and the LEDs are off it means that the battery is discharged.
Disconnect the battery from the tool.
Push the battery in the charger socket (II).
Plug the charger into a mains socket.
When the red LED lights up, it means the loading process.
When charging is complete, the red LED goes off, and green LED lights up, indicating a full charge of the battery.
Unplug the charger from the mains outlet.
Remove the battery from the charging station, by pressing the battery latch button.
Attention! If, when the charger is connected to the power supply, the green LED is on, this indicates a fully charged battery. In this
case, the charger does not start charging.
Fixing the screwdriver tips in drill holder (III)
Attention! Due to the presence of impact mechanism you should use only the tips, which are designed for operation with impact
tools of greater or equal than torque than the torque of tool.
Attention! Due to the presence of impact mechanism It is forbidden to mount the drill bits and work with them. If the drill bit is locked
in hole its impact mechanism may result in rupture of the drill bit, what could be the cause of injuries.
Attention! Fixing must be carried out when the battery disconnected, this will prevent accidental activation of the tool.
The handle of the wrench is designed to be used with the hexagonal. “long” bits and adapters with a length of at least 50 mm and
fitted with a groove. to ensure the blocking of the tip in its holder. It is forbidden to use bits shorter than 50 mm and such that do
not feature the groove.
Pull forward the ring tof ool holder, and then enter the the tip into holder and release the ring, which should return to its starting
position. Check whether the tip is properly locked in its holder, If you cannot pull it out, this means the proper mounting.
The tip removal should be carried out in reverse order.
Setting the direction of rotation (IV)
Set the switch to the desired position. The direction of screws movement is marked on the switch by arrows with the most popular
right-hand thread. In the case of screws with left-hand thread the movement of the screw will be opposite to the direction indicated
by the arrow.

14
GB
ORIGINAL INSTRUCTIONS
Preparatory steps to work
Before starting the work:
Clamp the workpiece in a vise or with carpentry clamps.
Use the tools which are appropriate for the work to be done. Choose the right type of tip to the screw socket.
Wear work clothing and protection for sight and hearing.
Grasp the tool with both hands (V).
Adopt a stable stand.
Turn on the tool by finger pressing the switch.
Attention! If you notice any suspicious noise during operation, cracks, stench, etc. you should immediately turn off the tool and
remove battery pack from it.
OPERATING OF THE TOOL
The depth of switch push determines the revs speed and torque. The tool does not have option to set the preset speed and
torque.
You should enter the tip in socket screw or impose on the nut, and then swithc on the device. This will prevent damage to the
fasteners or to the tip. It will also reduce the risk of injuries.
In the case of screwing bolts in the surface, it is recommended that you perform a pilot hole with a diameter of core screws. This
will prevent the destruction of the material during screwing. It is also possible to screw without a pilot hole. During both types of
screwing in you should begin with a small revs speed and possibly increase it in the course of work.
In the case of screw connections, for example, when screwing in the coated screws in threaded holes or when you screw on the
nuts on the threaded pins you should perfor the first few turns by hand, key or a screwdriver. Only after ensuring the correct screw-
ing in of one element in the second, you may ready to work a screw impact wrench. In the case of screwing the threaded elements
it is not recommended to exert too much pressure on the impact wrench. This can lead to the destruction of the thread.
After tightening the elements, it will start the hammer mechanism, what will be indicated by “bumps” the revving mechanism, in
this case, you should release your pressure on the switch and cease further tightening the components. Continuing to tighten can
lead to the destruction of connecting elements.
Using attachments
The tool must not be used to power working attachments.
Additional information
During work do not exert excessive pressure on the processed material and do not make violent moves, so as to avoid any dam-
age to the working tool and the drill.
Make regular breaks during work.
Do not overstress the tool. The temperature of the external surfaces must not exceed 60OC.
Once the work has been concluded, turn the drill off, remove the battery and carry out maintenance tasks and inspection.
MAINTENANCE AND OVERHAUL
ATTENTION! Before any adjustment, technical service or maintenance operations unplug the tool. Once the operations have been
finished, the technical conditions of the tool must be assessed by means of external evaluation and inspection of the following
elements: body and handle, conductor with a plug and deflection, functioning of the electric switch, patency of ventilation slots,
sparking of brushes, noise level of functioning of bearings and gears, start-up and smoothness of operation. During the guarantee
period, the user cannot dismantle the electric tools or change any sub-assemblies or elements, since it will cancel any guarantee
rights. All irregularities detected at overhaul or during functioning of the tools are a signal to have the tool repaired at a service
shop. Once the functioning has been concluded, the casing, ventilation slots, switches, additional handle and protections must be
cleansed with a stream of air (at a pressure not exceeding 0.3 MPa), with a brush or a cloth without any chemical substances or
cleaning liquids. Tools and handles must be cleansed with a clean cloth.

15
ORIGINALANLEITUNG
D
CHARAKTERISTIK DES ERZEUGNISSES
Der Schlagschrauber ist ein universelles, tragbares Werkzeug, das keine externe Stromversorgungsquelle erfordert und für die
Heimwerker nur zum Ein- und Ausdrehen von Schrauben und Muttern mit Links- und Rechtsgewinde sowie mit Hilfe von verschie-
denartigen Schraubendreherenden bestimmt ist. Auf Grund des Schlagmechanismusses bietet der Schrauber eine bedeutend
höheres Drehmoment als eine typische Bohrmaschine zum Ein- und Ausdrehen mit Akku. Ihre besonderen Vorteile werden von
den Heimwerkern bei der Ausführung von Montage- und Abschlußarbeiten sehr geschätzt. Die richtige, zuverlässige und sichere
Funktion des Elektrowerkzeuges ist von der entsprechenden Handhabung abhängig, deshalb:
Vor Beginn der Arbeiten mit diesem Werkzeug ist die komplette Bedienanleitung durchzulesen und einzuhalten.
Für Schäden, die im Ergebnis der Nichteinhaltung der Sicherheitsvorschriften und der Anweisungen der vorliegenden Anleitung
auftreten, haftet der Lieferant nicht.
AUSRÜSTUNG
Das Produkt wird im kompletten Zustand angeliefert und erfordert keine Montagearbeiten. Folgende Baugruppen werden zusam-
men mit dem Produkt angeliefert: Akkumulator und Ladestation (Ladegerät).
Hinweis! Das Produkt mit der Katalognummer: YT-82801 wurde nicht mit dem Akku und der Ladestation ausgerüstet.
TECHNISCHE PARAMETER
Parameter Masseinheit Wert
Katalognummer YT-82800, YT-82801
Betriebsspannung [V] 18 DC
Drehzahl (Leerlauf) [min-1] 0 - 3000
Stossfrequenz [min-1] 0 - 3000
Max. Drehmoment [Nm] 160
Lärmpegel
- Schalldruck [dB] 82,0 ± 3,0
- Leistung LWA [dB] 93,0 ± 3,0
Schutzgrad IP20
Isolationsklasse III
Schwingungspegel [m/s2] 8,15 ± 1,5
Masse [kg] 1,1
Werkzeugfutter [mm]
' 6,3
Art des Akkumulators Li-Ion
Kapazität des Akkus* [Ah] 2
Ladegerät*
Eingangsspannung [V~] 220 - 240
Netzfrequenz [Hz] 50 / 60
Nennleistung [W] 60
Ausgangsspannung [V] 21 DC
Ausgangsstrom [A] 2,4
Ladezeit** [h] 1
* nur in den mit einem Akku und Ladegerät ausgedrüsteten Modellen
** die angegebene Zeit betrift nur die in der Tabelle mit der Kapazität angegebenen Akkus
ALLGEMEINE SICHERHEITSBEDINGUNGEN
ACHTUNG! Die nachstehenden Anweisungen durchlesen. Die Nichteinhaltung der nachstehenden Anweisungen kann einen
elektrischen Schlag, Brand oder Körperverletzungen führen. Der Begriff „Elektrowerkzeug” bezieht sich auf alle mit dem elek-
trischen Strom angetriebenen Werkzeuge sowohl mit der Netzleitung als auch ohne Netzleitung.
DIE NACHSTEHENDEN ANWEISUNGEN EINHALTEN!
Arbeitsplatz
Der Arbeitsplatz soll gut beleuchtet sein und In der Sauberkeit gehalten werden. Das Durcheinander und nicht ausreichende
Beleuchtung können Arbeitsunfälle verursachen.
Die Elektrowerkzeuge dürfen in der Umgebung mit erhöhter Explosionsgefahr, oder brennbaren Flüssigkeiten Gasen

16 ORIGINALANLEITUNG
D
oder Dunste nicht verwendet werden. Die Elektrowerkzeuge erzeugen Funken, die in Berührung mit brennbaren Gasen oder
Dunsten Brand verursachen können. Kindern und unbefugte Personen fern von dem Arbeitsplatz halten. Die Konzentrati-
onsschwäche kann zum Verlieren des Beherrschens über dem Werkzeug führen.
Elektrische Sicherheit
Leitungsstecker muss an die Netzsteckdose passen. Der Stecker darf nicht modifiziert werden. Keine Adapter zur An-
passung des Leitungssteckers an die Netzsteckdose verwenden. Der nicht modifizierte Leitungsstecker, der genau an die
Netzsteckdose passt vermindert die Gefahr des elektrischen Schlages.
Den Kontakt mit geerdeten Flächen wie Rohre, Heizkörper, Kühlschränke vermeiden. Die Körpererdung erhöht das Ri-
siko des elektrischen Schlages. Die Elektrowerkzeuge dürfen dem Einfluss von atmosphärischen Niederschlägen oder
Der Feuchtigkeit nicht ausgesetzt werden. Wasser und Feuchtigkeit, die in das Innere des Elektrowerkzeuges eindringen,
erhöhen die Gefahr des elektrischen Schlages.
Den Netzkabel nicht überlasten. Die Netzkabel nicht zum Tragen, Abschalten und Einschalten des Leitungssteckers zum
Netzsteckdose verwenden. Den Kontakt des Leitungskabels mit der Wärme, Öl, scharfen Kanten und beweglichen Teilen
vermeiden. Beschädigung des Leitungskabels erhöht die Gefahr des elektrischen Schlages.
Be idem Einsatz außerhalb der geschlossener Räumen sollen für Außen geeignete Verlängerungsschnüre verwendet
werden. Die Verwendung der geeigneten Verlängerungsschnüre vermindert die Gefahr des elektrischen Schlages.
Personensicherheit
Dei Arbeit soll bei guter körperlicher und geistlicher Verfassung ausgeführt werden. Immer darauf achten was gemacht
wird. Die Arbeit darf nicht bei der Ermündung oder unter Einfluss von Alkohol oder Medikamenten ausgeführt werden.
Sogar eine momentane Unaufmerksamkeit während der Arbeit kann zu ernsthaften Körperverletzungen führen.
Die persönlichen Schutzmittel verwenden. Immer die Schutzbrille tragen. Die Verwendung von persönlichen Schutzmitteln
wie Staubmasken, Schutzschuhe, Helme und Gehörschutz vermindern die Gefahr der ernsthaften Körperverletzungen.
Das zufällige Einschalten des Elektrowerkzeuges vermeiden. Bitte prüfen ob der Schalter in der Stellung „AUS” steht
bevor das Elektrowerkzeug an das elektrische Netz angeschlossen wird. Das Halten der Finger auf dem Schalter oder
Anschluss des Elektrowerkzeuges bei dem eingeschalteten Schalter kann zu ernsthaften Körperverletzungen führen.
Vor Einschalten des Elektrowerkzeuges sollen alle Schlüssel und Werkzeuge entfernt werden, die zur Einstellung ver-
wendet worden waren. Der an den beweglichen Teilen des Werkzeuges hintergelassene Schlüssel kann ernsthafte Körperver-
letzungen herbeiführen.
Gleichgewicht halten. Durch die ganze Zeit entsprechende Arbeitsstellung einnehmen. Dadurch lässt sich das Elektrowerk-
zeug in den unerwarteten Notfällen bei der Arbeit leichter beherrschen.
Schutzkleidung tragen. Keine lose Kleidung oder Schmuck tragen. Haare, Kleidung und Arbeitshandschuhe fern von
den beweglichen Teilen des Elektrowerkzeuges halten. Lose Kleidung, Schmuck oder lange Haare können an die bewegliche
Teile des Elektrowerkzeuges anhaken.
Staubabsaugung oder Staubbehälter verwenden falls das Werkzeug damit ausgestattet wird. Bitte sorgen Sie dafür
damit sie sachgemäß angeschlossen sind. Verwendung der Staubabsaugung vermindert die Gefahr der ernsthaften Körper-
verletzungen.
Verwendung des Elektrowerkzeuges
Das Elektrowerkzeug nicht überlasten. Das zur ausführende Aufgabe geeignete Werkzeug verwenden. Entsprechende
Auswahl des Werkzeuges gewährleistet eine leistungsfähige und sichere Arbeit.
Das Werkzeug darf nicht verwendet werden, falls der Netzschalter nicht funktioniert. Das Werkzug, welches sich mit dem
Schalter nicht kontrollieren lässt, ist gefährlich und soll zur Reparatur geliefert werden.
Den Leitungsstecker von der Netzsteckdose herausziehen wenn das Werkzeug eingestellt oder Zubehör ausgetauscht
bzw. das Werkzeug aufbewahrt wird. Dadurch wird das zufällige Einschalten des Elektrowerkzeuges vermieden.
Das Elektrowerkzeug vor den Zutritt von Kindern schützen. Die bei der Bedienung des Werkzeuges nicht eingeschulten
Personen dürfen das Werkzeug nicht verwenden. Das Elektrowerkzeug kann in den Händen der nicht geschulten Personen
gefährlich sein.
Entsprechende Instandhaltung des Werkzeuges gewährleisten. Das Werkzeug auf nicht eingepasste Teile und Spiele
der beweglichen Teile prüfen. Bitte überprüfen, ob irgendein Bestandteil des Werkzeuges nicht beschädigt ist. Die Stö-
rungen sollen vor dem Einsatz des Werkzeugen beseitigt werden. Viele Unfälle sind durch nicht sachgemäße Instandhaltung
des Werkzeuges verursacht.
Schneidewerkzeugen sollten sauber und geschärft sein. Sachgemäß geschärfte Schneidenwerkzeuge lassen sich besser
während der Arbeit kontrollieren.
Dei Elektrowerkzeuge und Zubehör gemäß der vorstehenden Anweisungen benutzen. Die Werkzeuge entsprechend der
Aufgabe und die Arbeitsbedingungen einsetzen. Die nicht bestimmungsgemäße Verwendung des Werkzeuges kann das
Risiko der Gefahren erhöhen.
Während der Arbeitsausführung, bei der das eingesetzte Werkzeug mit einer verdeckten Leitung unter Spannung in
Berührung kommen kann, ist das Elektrowerkzeug an den isolierten Griffen festzuhalten. Ein Kontakt des eingesetzten
Werkzeuges mit einer unter Spannung stehenden Leitung kann zur Folge haben, dass auch die Metallelemente des Werkzeuges

17
ORIGINALANLEITUNG
D
unter Spannung stehen, was wiederum einen Stromschlag für den Bediener des Werkzeuges hervorrufen kann.
Instandsetzungen
Die Werkzeuge sollen nur in den autorisierten Werkstätten bei der Verwendung der Originalersatzteile repariert werden.
Dadurch wird die entsprechende Arbeitssicherheit des Elektrowerkzeuges gewährleistet.
VORBEREITUNG FÜR DEN BETRIEB
ACHTUNG! Alle im nachfolgenden Kapitel beschriebenen Tätigkeiten sind bei abgeschalteter Stromversorgung auszuführen
– der Akku muss vom Werkzeug getrennt bleiben!
Sicherheitshinweise beim Laden des Akkus
Hinweis! Vor dem Laden muss man sich davon überzeugen, ob das Netzteilgehäuse, die Leitung und der Stecker nicht gerissen
bzw. beschädigt sind. Die Verwendung einer nicht funktionsfähigen oder beschädigten Ladestation und Netzteiles ist verboten!
Zum Laden der Akkus dürfen nur die Ladestation und das Netzteil verwendet werden, die zum Lieferumfang gehören. Der Einsatz
eines anderen Netzteiles kann zur Entstehung eines Brandes oder Zerstörung des Werkzeuges führen. Das Laden des Akkus
darf nur in einem geschlossenen, trockenen und vor dem Zugriff unbeteiligter Personen, besonders Kinder, geschützten Raum
erfolgen, wobei ständig die Aufsicht einer erwachsenen Person erforderlich ist! Falls das Verlassen des Raumes, in dem das
Laden erfolgt, unbedingt notwendig sein wird, muss man das Ladegerät vom Elektronetz trennen, in dem man das Netzteil aus
der Netzsteckdose nimmt. Wenn aus dem Ladegerät Rauch, verdächtiger Geruch usw. austritt, muss man sofort den Stecker des
Ladegerätes aus der Netzsteckdose ziehen!
Bei Anlieferung ist der Akku des Bohrgerätes – des Schraubers nicht aufgeladen. Deshalb muss man ihn vor Beginn der Arbeiten
entsprechend der nachstehend beschriebenen Verfahrensweise mit Hilfe des zum Lieferumfang gehörenden Netzteiles und der
Ladestation aufladen. Die Akkus vom Typ Li-ION (Lithium-Ionen) zeigen keinen sog. „Speichereffekt”, wodurch es möglich ist,
dass sie zu jedem beliebigen Moment nachgeladen werden können. Es wird jedoch empfohlen, den Akku während des Normal-
betriebs zu entladen, um ihn dann bis zur vollen Kapazität wieder aufzuladen. Wenn es auf Grund des Charakters der Arbeit nicht
jedesmal möglich ist, den Akku so zu behandeln, dann ist das wenigstens nach jeweils einigen Betriebszyklen durchzuführen.
In keinem Fall dürfen die Akkus durch Kurzschließen der Elektroden entladen werden, da dadurch unumkehrbare Schäden
hervorgerufen werden! Ebenso darf der Ladezustand des Akkus nicht durch das Kurzschließen der Elektroden und Prüfen der
Funkenbildung überprüft werden.
Lagerung des Akkus
Um die Lebensdauer des Akkus zu verlängern, muss man die richtigen Lagerbedingungen gewährleisten. Der Akku hält ungefähr
500 Zyklen „Laden – Entladen” aus und muss bei einer Temperatur von 0 bis 30°C sowie bei einer relativen Luftfeuchtigkeit von
50% gelagert werden. Um den Akku über einen längeren Zeitraum lagern zu können, muss man ihn bis zu 70% seiner Kapazität
aufladen. Bei einer längeren Lagerung muss man den Akku regelmäßig ein Mal im Jahr aufladen. Man darf auch kein übermäßi-
ges Entladen des Akkus zulassen, da dies seine Haltbarkeit verkürzt und einen unumkehrbaren Schaden hervorrufen kann.
Während der Lagerung wird sich der Akku stufenweise auf Grund seines Auslaufens entladen. Der Prozess der Selbstentladung
hängt von der Lagertemperatur ab, d.h. je höher die Temperatur, desto schneller ist der Prozess des Entladens. Bei nicht sach-
gemäßer Lagerung der Akkus kann es zu eiknem Ausfluss des Elektrolyten kommen. Wenn ein Ausfluss erfolgt, dann muss man
den Ausfluss mit einem neutralisierenden Mittel sichern; bei einem Kontakt des Elektrolyten mit den Augen, muss man sie intensiv
mit Wasser auswaschen und anschließend unverzüglich ärztliche Hilfe in Anspruch nehmen. Das Benutzen des Werkzeuges
mit einem beschädigten Akku ist verboten!
Bei einem völligen Verschleiß des Akkus muss man ihn einem Spezialdienst übergeben, der sich mit der Entsorgung derartiger
Abfallstoffe beschäftigt.
Transport der Akkus
Die Lithium-Ionen-Akkumulatoren werden entsprechend den gesetzlichen Vorschriften als Gefahrenstoffe behandelt. Der Nutzer
des Werkzeuges kann das Werkzeug mit Akku oder die Akkus selbst auf dem Landwege transportieren. Dabei müssen nicht
unbedingt zusätzliche Bedingungen erfüllt werden. Werden Dritte mit dem Transport beauftragt (zum Beispiel beim Versand mit
einer Kurierfirma), muss man entsprechend den Vorschriften für einen Gefahrenstofftransport verfahren. Vor dem Versand muss
man sich in dieser Angelegenheit mit einer entsprechend qualifizierten Person in Verbindung setzen.
Das Transportieren beschädigter Akkus ist dagegen verboten. Die für die Zeit des Transports demontierten Akkus sind aus dem
Werkzeug zu entfernen und die Kontakte entsprechend zu schützen, z.B. mit einem Isolierband bekleben. In der Verpackung sind
die Akkus so zu schützen, dass sie sich während des Transports nicht fortbewegen können. Ebenso müssen die Vorschriften des
Landes bzgl. des Transports von Gefahrenstoffen beachtet werden.
Laden des Akkus
Hinweis! Vor dem Laden muss man das Netzteil der Ladestation durch das Herausziehen des Steckers aus der Netzsteckdose
vom Stromversorgungsnetz trennen. Darüber hinaus sind die Klemmen des Akkus vom Schmutz und Staub mit einem weichen
und trockenen Lappen zu reinigen.
Der Akku besitzt eine eingebaute Ladeanzeige. Wenn die Taste gedrückt wird, erleuchten die Dioden (II), wenn umso mehr, dann

18 ORIGINALANLEITUNG
D
ist der Akku geladen. Wenn nach dem Drücken der Taste die Dioden nicht leuchten, dann ist der Akku entladen.
Trennen Sie jetzt den Akku vom Werkzeug.
Schieben Sie den Akku w die Steckdose des Ladegerätes (II).
Dann wird das Ladegerät an die Netzsteckdose angeschlossen.
Es erleuchtet eine rote Diode, was bedeutet, dass der Ladevorgang beginnt. .
Nach dem Beenden des Ladens erlischt die rote Diode, und es erleuchtet eine grüne Diode, was bedeutet, dass der Akku voll
geladen ist.
Jetzt muss man den Stecker des Netzteiles aus der Netzsteckdose ziehen.
Dann wird der Akku aus der Ladestation genommen, in dem man die Taste des Schnappverschlusses für den Akku drückt.
Hinweis! Wenn nach dem Anschließen des Ladegerätes an das Elektronetz die grüne Diode leuchtet, dann ist der Akku voll
geladen. In solch einem Fall startet das Ladegerät keinen Ladevorgang.
Befestigen der Schraubendreherenden im Werkzeugfutter des Schraubers (III)
Hinweis! In Bezug auf den vorhandenen Schlagmechanismus muss man solche Endstücke verwenden, die für den Betrieb mit
Schlagwerkzeugen mit größerem oder gleichem Drehmoment als das Drehmoment des Werkzeuges bestimmt sind.
Hinweis! In Bezug auf das Vorhandensein eines Schlagmechanismusses ist es verboten, Bohrer zu befestigen und mit ihnen
zu arbeiten. Blockiert der Bohrer in der Bohrung, dann kann der Schlagmechanismus das Reißen des Bohrers bewirken, was
letztendlich auch zu Verletzungen führen kann.
Hinweis! Das Befestigen muss bei abgetrenntem Akku durchgeführt werden, weil dadurch einem zufälligen Einschalten des
Werkzeuges vorgebeugt wird.
Das Werkzeugfutter des Schraubers ist für den Einsatz von sechseckigen sog. „langen” Endstücken und Adaptern mit einer Länge
von mindestens 50 mm sowie solchen, die nicht mit einer Aushöhlung ausgerüstet wurden, vorgesehen.
Den Ring des Werkzeugfutters nach vorn ziehen, das Endstück in das Futter einführen und den Ring wieder loslassen, der in
seine Ausgangsposition zurückkehren sollte. Es ist zu überprüfen, ob das Schraubendreherendstück im Futter richtig blockiert
wurde; wenn man es nicht mehr herausziehen kann, dann wurde es richtig befestigt.
Die Demontage der Endstücke erfolgt in umgekehrter Reihenfolge.
Einstellen der Drehrichtung (IV)
Den Schalter auf die gewünschte Position einstellen. Auf dem Schalter wurde mit Pfeilen die Drehrichtung der Schrauben mit
dem populärsten Rechtsgewinde gekennzeichnet. Bei den Schrauben mit Linksgewinde werden sie entgegen der durch den Pfeil
angezeigten Richtung gedreht.
Vorbereitende Tätigkeit vor Arbeitsaufnahme
Vor der Arbeitsaufnahme muss man:
das zu bearbeitende Material im Schraubstock oder mit Schraubzwingen befestigen.
Verwenden Sie die richtigen Arbeitswerkzeuge für die auszuführende Tätigkeit. Wählen Sie die richtigen Schraubendreherenden
für den jeweiligen Schraubenkopf.
Schutzkleidung sowie Schutzmittel für Augen und Ohren anlegen.
Das Werkzeug beidhändig ergreifen (V).
Eine stabile und sichere Haltung einnehmen.
Mit dem Finger den Elektroschalter drücken und das Werkzeug einschalten.
Hinweis! Wenn während des Funktionsbetriebes verdächtige Geräusche, Knacken, Brandgerüche usw. beobachtet werden,
dann muss man sofort das Werkzeug ausschalten und den Akku aus dem Werkzeug nehmen.
ANWENDUNG DES WERKZEUGES
Die Eindrücktiefe des Schalters entscheidet über die Drehgeschwindigkeit und das Drehmoment. Das Werkzeug hat keine Mög-
lichkeit zum Einstellen der gewünschten Geschwindigkeit und des Drehmoments.
Zuerst muss man das Schraubendreherende in den Schraubenkopf einführen oder auf die Mutter legen, um dann anschlie-
ßend das Werkzeug in Betrieb zu nehmen. Dadurch wird einer Beschädigung der Verbindungselemente oder der Schraubendre-
herenden vorgebeugt und auch das Risiko der Entstehung von Verletzungen verringert.
Beim Eindrehen der Schrauben in den Unterboden wird empfohlen, zunächst eine Führungsbohrung mit dem Durchmesser
des Schraubenkerns auszuführen. Dadurch wird der Zerstörung des Materials während des Einschraubens vorgebeugt. Das
Einschrauben ohne Führungsbohrung ist jedoch auch möglich. In beiden Fällen muss man zunächst mit einer geringen Drehge-
schwindigkeit beginnen und sie eventuell dann später während des Funktionsbetriebes erhöhen.
Bei solchen Gewindeverbindungen, wie zum Beispiel beim Eindrehen von Schrauben in Gewindebohrungen oder Aufschrauben
von Muttern auf Gewindebolzen muss man die ersten paar Umdrehungen mit der Hand, einem Schlüssel oder Handschrauber

19
ORIGINALANLEITUNG
D
ausführen. Erst nach dem man sich überzeugt hat, ob das eine Element richtig in das andere eingeschraubt wurde, kann man
mit dem Schrauber beginnen. Beim Verschrauben von Gewindeelementen wird empfohlen, keinen zu großen Druck auf den
Schrauber auszuüben. Das kann zum Zerstören des Gewindes führen.
Nach dem Anschrauben der Elemente spricht der Schlagmechanismus an, was durch die „Schläge” des Drehmechanismusses
signalisiert wird. In solch einem Fall muss man den Druck auf den Schalter freigeben und mit dem weiteren Anschrauben der
Elemente aufhören. Ein weiteres Anschrauben kann zur Zerstörung der Verbindungselemente führen.
Verwendung von Zusatzgeräten
Das Werkzeug darf nicht für den Antrieb von anderen Arbeitszusatzgeräten verwendet werden.
Zusätzliche Hinweise
Während des Betriebes darf man keinen zu großen Druck auf das zu bearbeitende Material ausüben und keine ruckartigen
Bewegungen durchführen, damit das Arbeitswerkzeug und die Bohrer nicht beschädigt werden.
Während des Betriebes sind regelmäßige Pausen erforderlich.
Eine Überlastung des Werkzeuges darf nicht zugelassen werden, wobei die Temperatur der Außenflächen 60°C nicht überschrei-
ten sollte. Nach Beendigung der Arbeiten ist der Akkuschrauber auszuschalten, der Akku herauszunehmen sowie Wartungsar-
beiten und Sichtprüfungen vorzunehmen.
Der erklärte Gesamtwert der Schwingungen wurde nach der Standardprüfmethode gemessen und kann zum Vergleichen eines
Werkzeuges mit dem anderen verwendet werden. Der erklärte Gesamtwert der Schwingungen kann im Rahmen einer Vorbewer-
tung der Ausstellung benutzt werden.
Hinweis! Während des Funktionsbetriebes des Werkzeuges kann sich die Emission der Schwingungen vom deklarierten Wert
unterscheiden, wobei dies von der Art der Verwendung des Werkzeuges abhängt.
Achtung! Man muss die Sicherheitsmittel für den Schutz des Bedieners bestimmen, die sich auf eine Bewertung der Gefährdung
unter realen Nutzungsbedingungen stützen (dabei bezieht man alle Teile des Arbeitszyklus mit ein, wie zum Beispiel die Zeit,
wenn das Werkzeug ausgeschaltet ist oder im Leerlauf arbeitet sowie die Zeit der Aktivierung).
KONSERVIERUNG UND ÜBERSICHTUNGEN
ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elek-
tronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen
Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriff, Elektroleitung mit Stecker und Abbiegungs-
stück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager
und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge
demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle
beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im
Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Bedeckungen z.B. mit
dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel
und Reinigungsflüssigkeiten reinigen. Die Werkzeuge und Handgriffe soll man mit dem sauberen, trockenen Lappen reinigen.

20
ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ
RUS
ХАРАКТЕРИСТИКА ИЗДЕЛИЯ
Ударный гайковерт является универсальным, портативным инструментом савтономным питанием, предназначенным для
домашних работ только для завинчивания иотвинчивания винтов игаек слевой или правой резьбой, сиспользованием
различных насадок. Благодаря ударному механизму гайковерт обеспечивает гораздо больший крутящий момент, чем
обычный аккумуляторный шуруповерт. Его особые преимущества по достоинству оценят любители мастерить во время
выполнения различных монтажных иотделочных работ. Правильная, безотказн ибезопасная работа устройства зависит
от его правильной эксплуатации, поэтому:
Перед началом работы сустройством необходимо детально ознакомиться синструкций исберечь ее.
Поставщик не отвечает за ущерб, нанесенный врезультате несоблюдения правил безопасности ирекомендаций из дан-
ной инструкции.
ОСНАЩЕНИЕ
Устройство поставляется вкомплекте ине требует монтажа. Устройство комплектуется: аккумуляторной батареей,
зарядным устройством (адаптером).
Внимание! Устройство сартикулом (каталожным номером): YT-82801 не комплектуется аккумуляторной батареей и
зарядным устройством.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Параметр Единица измерения Значение
Номер по каталогу YT-82800, YT-82801
Рабочее напряжение [В] 18 DC
Обороты (без нагрузки) [мин-1] 0 - 3000
Частота ударов [мин-1] 0 - 3000
Максимальный крутящий момент [Нм] 160
Сила шума
-акустическое давление [дБ] 82,0 ± 3,0
- мощность LWA [дБ] 93,0 ± 3,0
Уровень защиты IP20
Класс изоляции III
Колебания [м/с2] 8,15 ± 1,5
Вес [кг] 1,1
Сверлильный патрон [мм]
' 6,3
Вид аккумулятора Li-Ion
Емкость аккумуляторной батареи*[A·ч]2
Зарядное устройство*
Входное напряжение [В~] 220 - 240
Частота сети [Гц] 50 / 60
Номинальная мощность [Вт]60
Выходное напряжение [В] 21 Впост. тока
Выходной ток [A] 2,4
Время зарядки** [ч] 1
* только для моделей, оснащенных аккумулятором изарядным устройством
** время зарядки указано только для аккумуляторной батареи семкостью, указанной втаблице
ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ
ВНИМАНИЕ!Детально ознакомиться суказанными инструкциями. Их несоблюдение может стать причиной удара элек-
трическим током, пожара или телесных повреждений. Понятие „электроустройство”, применяемое винструкциях, касает-
ся всех устройств сэлектроприводом, как проводных, так ибеспроводных.
СОБЛЮДАТЬ УКАЗАННЫЕ ИНСТРУКЦИИ
Рабочее место
Необходимо обеспечить надлежащее осветление рабочего места исодержать его вчистоте. Беспорядок инедо-
статочное осветление могут стать причиной несчастного случая.
Не рекомендуется работа сэлектроустройствами вместах свысоким риском взрыва, где обнаружены горючие
