YILKAR YK 90 S Additional User manual

TR
YK 90 S İlave
YK 90 S Additional
YILKAR
Montaj Talimatı
Installation Instruction
SSH.MT.01.07 - TR-EN
Değişiklik yapma hakkı saklıdır. Türkiye'de basılmıştır. © Yılkar Klima, 2023. The right to make changes is reserved.
Printed in Turkey. © Yılkar Airconditioned, 2023
EN

00
09.02.2023
H.Kübra Şahin
İlk yayın / First publication
REVİZYON NO
REVISION NO
YAYIN TARİHİ
PUBLISH DATE
REVİZYONU YAPAN KİŞİ
REVISING PERSON
REVİZYON NEDENİ
REASON FOR REVISION
SSH.MT.01.07 - TR-EN
Değişiklik yapma hakkı saklıdır. Türkiye'de basılmıştır. © Yılkar Klima, 2023. The right to make changes is reserved.
Printed in Turkey. © Yılkar Airconditioned, 2023

İçindekiler
1 Garanti ve Sorumluluk .............................................................................1. 2
1
1.2 Güvenlik ve Yasal düzenlemeler ............................................................ 3
3.Genel Bakış ......................................................................................................... 6
4.YK 90 S İlave Klima Montajı ............................................................................... 8
2 Tanım ve Teknik Bilgiler .................................................................................... 4

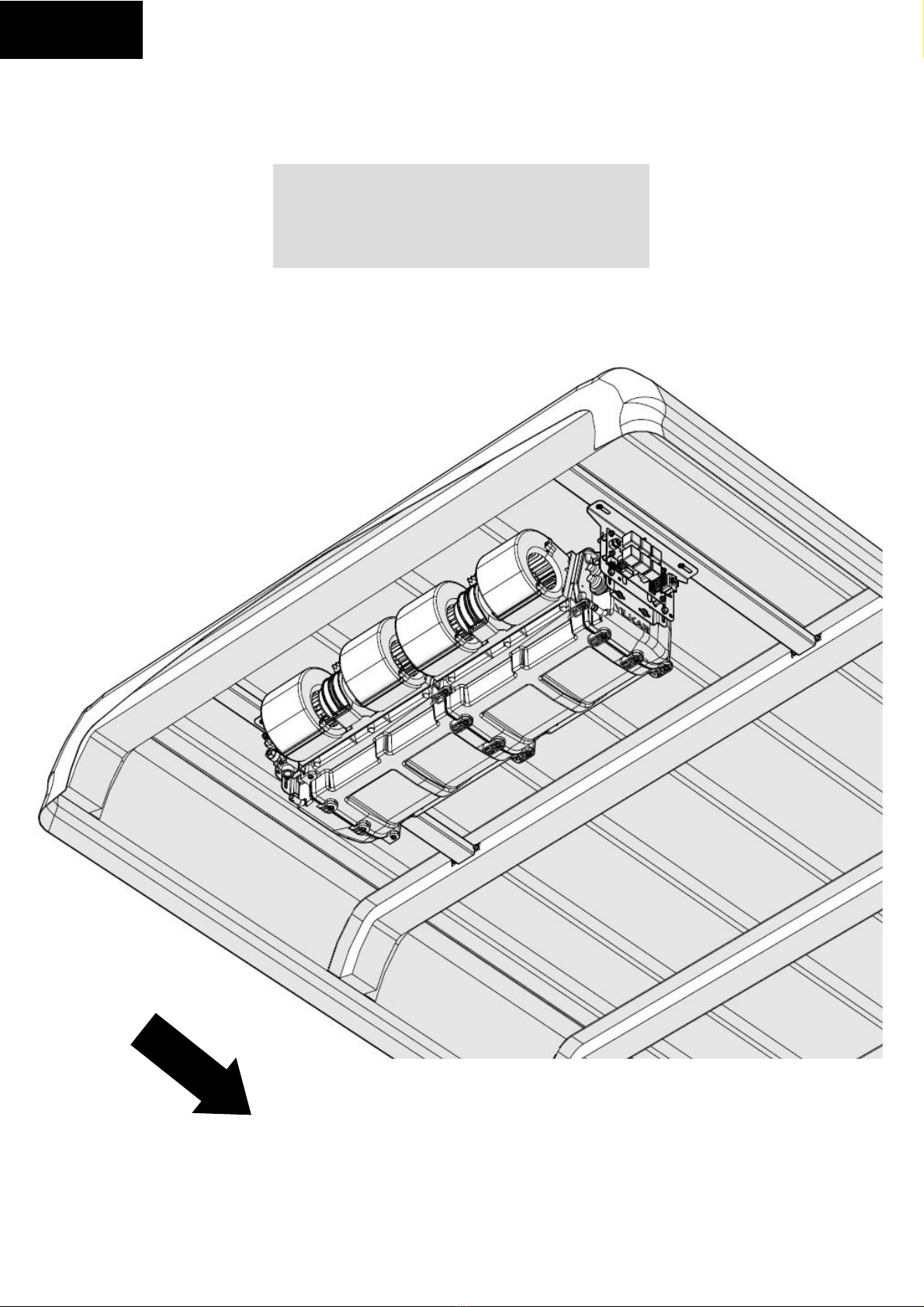

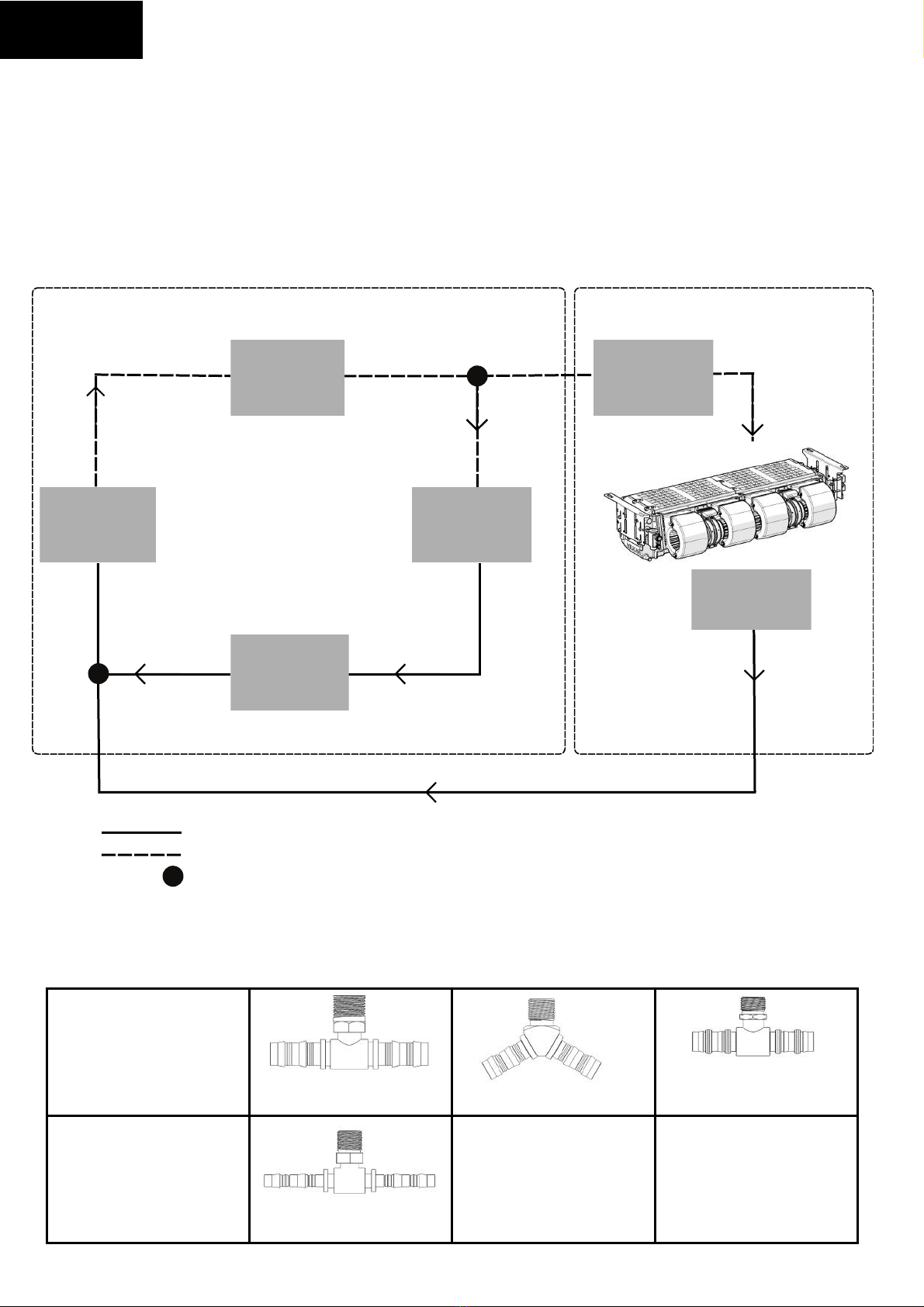

4.1 Genel Montaj Şeması .............................................................................. 8
4.4 Hortum ve Rekorlar .................................................................................. 13
4.4.1 Klima Hortum ve Rekor Bağlantıları ............................................... 16
3.2 Genel Tanımlama .................................................................................... 7
3.1 YK 90 S İlave Genel Bakış ....................................................................... 6
4.3 YK 90 S İlave Ünite Montajı ..................................................................... 11

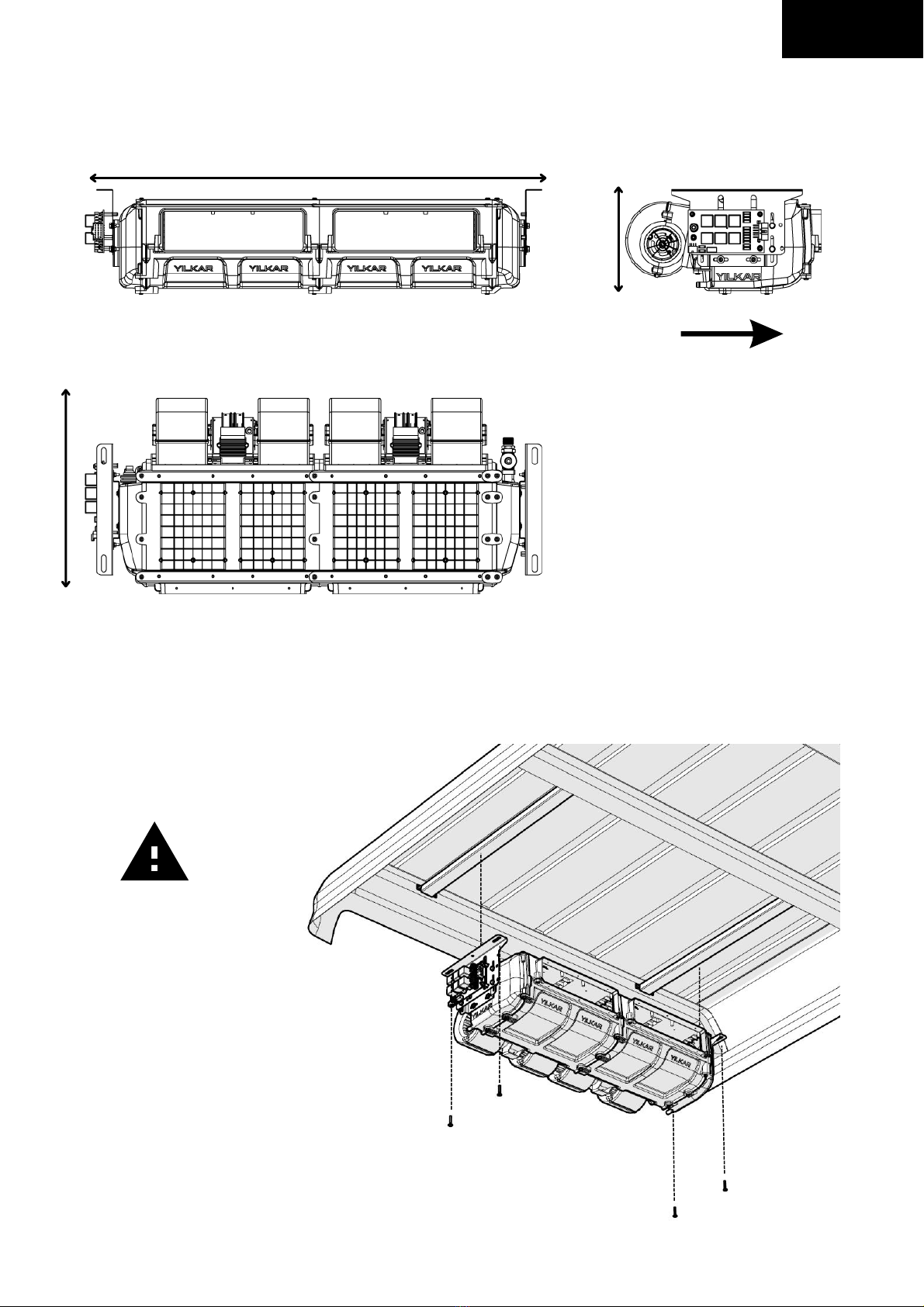

4.3.1 YK 90 S İlave Ünite Ölçüleri .......................................................... 11
4.3.2 Ünitenin Tavan Montajı ................................................................. 11
1.2.1 ECE R-10 .................................................................................... 3
2.1 YK 90 S İlave Nedir ...........................................................................
2.2 Nasıl Çalışır .......................................................................................
2.3 YK 90 S İlave Teknik Veriler .............................................................
4.4.1.1. Klima Hortumlar ................................................................ 16
4.5 Elektrik Bağlantıları ................................................................................. 19
4.5.2 Kablo Bağlantısı ve Devre Şeması .............................................. 21
4.5.1 Kontrol Ünitesi Montajı .................................................................. 19
4.5.3 Kontrol Ünitesi Genel Bakış .......................................................... 23
4
4
5

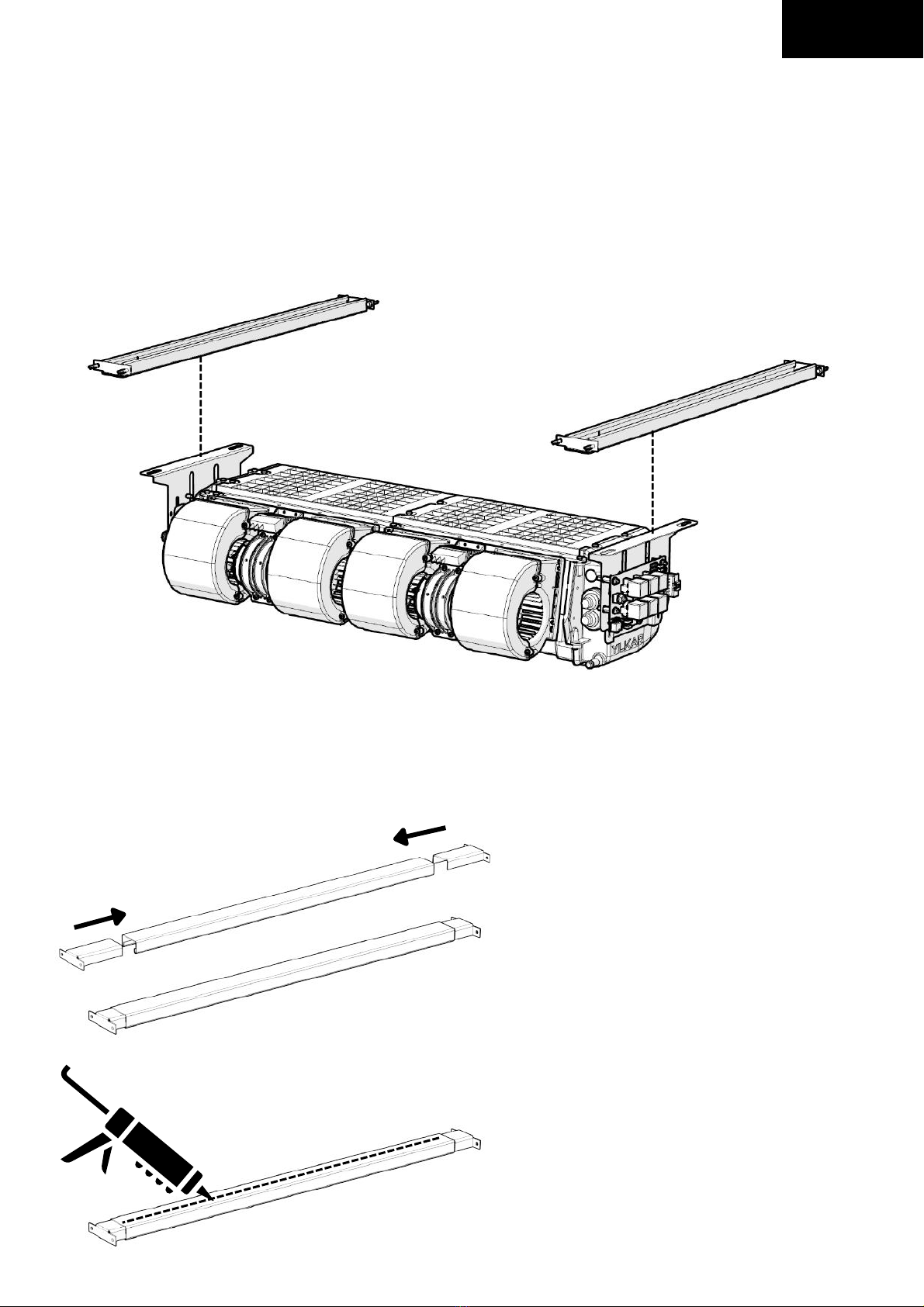

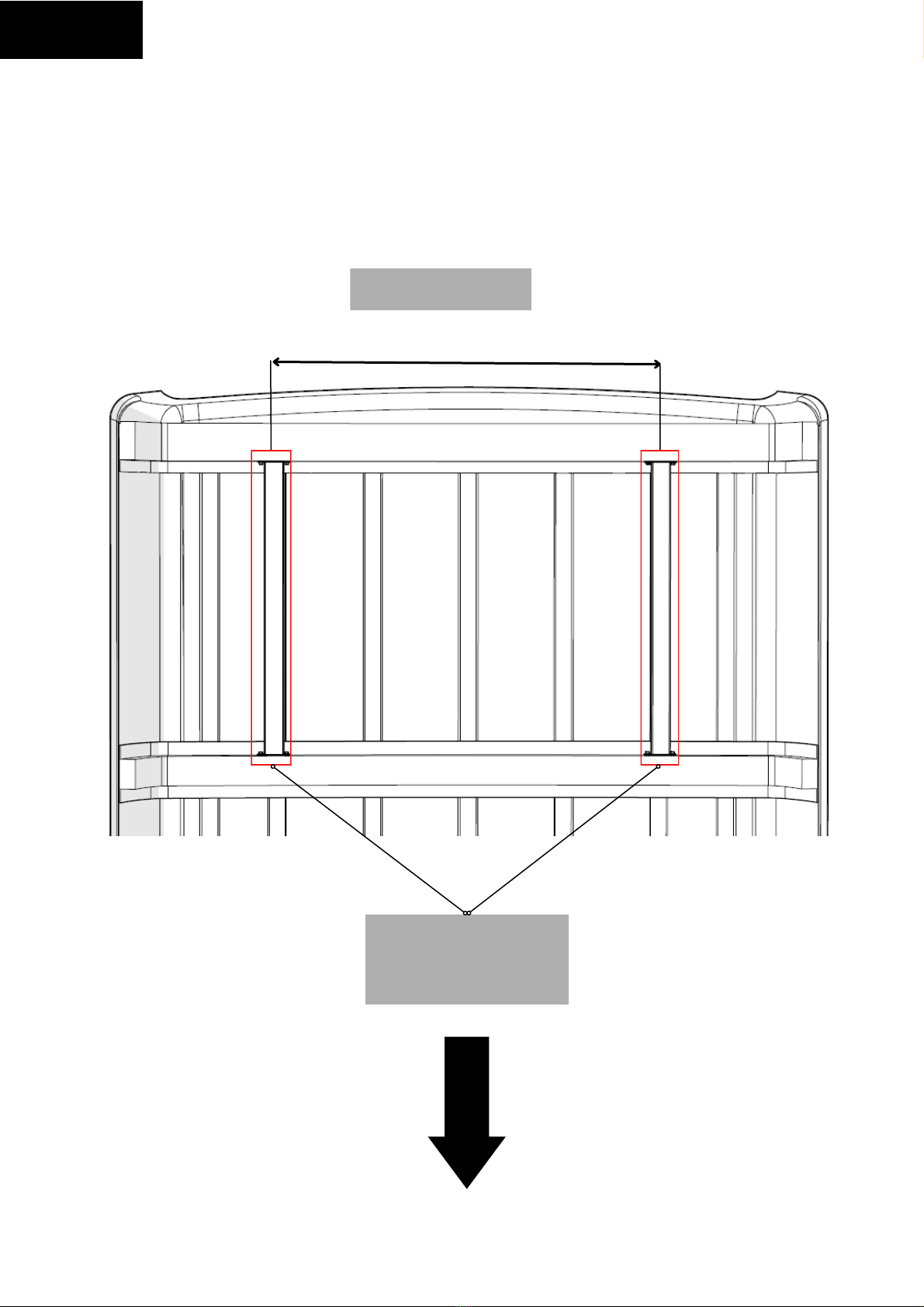

4.2 YK 90 S İlave U Bağlantı Profilleri Montajı .............................................. 9
3.1.1 YILKAR Split Ünite ......................................................................... 6
4.4.1.2. Rekorlar ............................................................................ 16
4.4.1.3. Kelepçe ve Plastik Adaptörler............................................ 17
4.4.1.4. Hortum Ve Rekor Montajı .................................................. 17
4.5.4 Kontrol Ünitesi Çalıştırma ..............................................................
4.5.4.2 Isıtma Modu .......................................................................
4.5.4.3 Havalandırma Modu ...........................................................
4.5.4.1 Soğutma Modu ...................................................................
24
24
24
24
Giriş ..................................................................................................................1.
SSH.MT.01.07 - TR-EN
Değişiklik yapma hakkı saklıdır. Türkiye'de basılmıştır. © Yılkar Klima, 2023. The right to make changes is reserved.
Printed in Turkey. © Yılkar Airconditioned, 2023

5. Klimanın Devreye Alınması ............................................................................... 26
6. Yedek Parçalar.................................................................................................... 27
7. Kullanım ve Bakım Önerileri................................................................................
27
6.1. Evaporatör Yedek Parçalar ......................................................................
6.2. Diğer Yedek Parçalar ...............................................................................
30
28
SSH.MT.01.07 - TR-EN
Değişiklik yapma hakkı saklıdır. Türkiye'de basılmıştır. © Yılkar Klima, 2023. The right to make changes is reserved.
Printed in Turkey. © Yılkar Airconditioned, 2023

34
1. Introduction ......................................................................................................... 33
35
38
4.Installation of Yılkar YK 90 S Additional ................................................................40
36
40
45
48
39
3.1 YK 90 S Additional Overview ......................................................................38
4.3 YK 90 S Additional Unit Mounting ............................................................ 43
4.3.1 Additional Unit Dimensions ........................................................... 43
4.3.2 Additional Unit Roof Mounting ....................................................... 43
1.2.1 ECE R-10 ....................................................................................... 35
2.1 What is the YK 90 S Additional ..........................................................
2.2 How does it work? .............................................................................
2.3 YK 90 S Additional Technical Data ....................................................
48
51
53
51
55
36
36
37
4.2 YK 90 S Additional U Connection Profiles Mounting ................................ 41
3.1.1 YILKAR Split Unit ............................................................................ 38
48
49
49
Contents
1 Warranty and Liability ...............................................................................1.
1.2 Security and Legal Regulations ...............................................................
2. Definition and Technical Information ..................................................................
3.Overview................................................................................................................
3.2 General Description.....................................................................................
4.1 General Assembly Diagram ......................................................................
4.4 Hoses and Fitting ......................................................................................
4.4.1 Air Conditioner Hoses and Fitting Connections..............................
4.4.1.1. Air Conditioner Hoses .......................................................
4.4.1.2. Fitting Sets ........................................................................
4.4.1.3. Clamp and Plastic Adapters ..............................................
4.4.1.4. Hose and Fitting Mounting ..............................................
4.5 Electrical Connections ..............................................................................
4.5.2 Wiring and Circuit Diagram ...........................................................
4.5.1 Control Unit Mounting ..................................................................
4.5.3 Control Unit Owerview ...................................................................
56
56
56
56
4.5.4 Control Unit Operation ...................................................................
4.5.4.2 Heating (Optional) ...............................................................
4.5.4.3 Ventilating ...........................................................................
4.5.4.1 Cooling ...............................................................................
SSH.MT.01.07 - TR-EN
Değişiklik yapma hakkı saklıdır. Türkiye'de basılmıştır. © Yılkar Klima, 2023. The right to make changes is reserved.
Printed in Turkey. © Yılkar Airconditioned, 2023

58
59
59
62
60
5. Commissioning the Air Conditioner ......................................................................
6. Spare Parts ...........................................................................................................
7. Usage and Maintenance Recommendations ........................................................
6.1. Evaporator Spare Parts ............................................................................
6.2. Other Spare Parts .....................................................................................
SSH.MT.01.07 - TR-EN
Değişiklik yapma hakkı saklıdır. Türkiye'de basılmıştır. © Yılkar Klima, 2023. The right to make changes is reserved.
Printed in Turkey. © Yılkar Airconditioned, 2023

TR
1. Giriş
Bu talimat YK 90 S İlave iklimlendirme cihazının bir parçasıdır. Kurulum için tüm gerekli
bilgiler açıklanmakta olup cihazın güvenli kullanımına dair bilgiler içermektedir. Yılkar
klima montajını tam olarak yapmanız için lütfen bu montaj talimatını dikkatlice okuyunuz.
Güvenli ve temiz yerde muhafaza edilmesi tavsiye edilir.
Sorularınız için lütfen servise ve/veya müşteri hizmetlerine başvurunuz.
1
Yılkar Klima iletişim için QR kodu okutabilirsiniz.

Garanti Şartları
YILKAR müşterilerine satın aldıkları ürünlerin günümüz teknolojisine uygun ve hatasız
olarak üretildiğinin garantisini vermektedir. Tüm YILKAR Yetkili Satıcıları, aracın hangi
yetkili satıcı tarafından satıldığına bakmaksızın, garanti işlemi yapmakla yükümlüdür.
Fabrikasyon hatalarda, ürün üzerindeki tüm parçalar teslim tarihinden itibaren 2 (iki) yıl
süreyle garanti kapsamındadır.
Eğer onaylı servis noktalarında ürünün montajlandığına dair ilgili garanti formu işletme
kayıtlarında bulunmuyor ise, ürünün işletmeden çıktığı tarih referans alınır. İşletmeden
çıktığı tarih itibari ile garanti 2 yıl (iki yıl) olacak şekilde işlem görür.
Sarf malzemeler (kayış, rulman, soğutucu gaz, işçilik, filtre, kurutucu ve kompresör)
ürünün montaj tarihinden itibaren 1 yıl yada 50.000 km (hangisi önce gerçekleşirse)
garanti kapsamı içindedir.
Ürünün garanti süreci içinde arızalanması durumunda tamirde geçen süre garanti
süresine ilave edilir. Bu süre ürünün yetkili servise teslimi ile birlikte başlar. Ürünün tamir
süresi maksimum 30 gündür.
Aşağıdaki durumlarda garanti geçerli değildir:
Ürünün kullanma kılavuzlarında yer alan hususlara aykırı kullanılmasından veya
montajlanmasından kaynaklı arızalar
Hatalı elektrik tesisatı
Ürünün etiketinde yazılı voltajdan farklı voltajda kullanma nedenlerinden meydana
gelecek hasar ve arızalar
Ürün bakım ve onarımları zamanında, düzenli olarak, gerekli teknik bilgi ve yetkinliğe
sahip servisler tarafından ve periyodik bakım ve onarım prosedürlerine uygun şekilde
yapılmamışsa (Her 50.000 km'de ve senelik bakımlar zorunludur.)
Garanti içinde değişen parçaların mülkiyeti YILKAR' a aittir.
Yedek parçadan değiştirilen ürünlerin garanti süresi montaj tarihinden itibaren 1 (bir)
yıldır.
1.1 Garanti ve Sorumluluk
TR
2

Tamir ve bakım işlemleri sadece gerekli eğitim almış ve yetkiye sahip uzman
personele yaptırınız. YILKAR yetkili servislerine ait bilgileri , YILKAR’ın resmi
web sayfası www.yilkarklima.com ’dan ulaşabilirsiniz.
Cihaz çalışır durumda olduğunda elinizi ünitenin içine uzatmayın ve
kondanser ile evaporatör fanına herhangi bir yabancı cisim tutmayınız.
Lütfen kondenser, evaporatör veya bağlantılarına elinizle temas etmeyiniz.
Ünite üzerinde çalışacak ise ve tam olarak soğumadıysa aynı durum fan
üzerindeki direnç içinde geçerlidir.
Hatalı parçaları derhal değiştiriniz ve tespit edilen hataları düzelttiriniz.
Bakım tamir işlemlerinde gerekli güvenlik ekipmanlarını kullanmak
zorunludur.
Bakım çalışmalarını sadece motorlar kapalı konumda olduğunda yapınız.
Klima ünitesi açılmadan önce akü bağlantısı kesilniz.
Lütfen kendi güvenliğiniz için aşağıda yer alan kurallara dikkat ediniz:
1.2 Güvenlik ve Yasal Düzenlemeler
YK 90 S İlave model tavan tipi klimanızı çalıştırmadan önce bu servis el kitabını
dikkatlice okuyunuz.
Uygunsuz kullanım koşulları sonucu oluşabilecek sorunlarda da , garanti iptal
olmaktadır ve tazminat talepleri dikkate alınmamaktadır.
TR
ECE R10 – Elektromanyetik uyumluluk regülasyonu, Avrupa otomotiv elektroniği için
tip onay testidir. RF bağışıklığı ve emisyonları, geçici bağışıklık ve emisyonlar dahil olmak
üzere çeşitli testlere tabii tutulmuş ve başarı ile geçmiştir.
Elektriksel olarak atık, patlama, dalgalanmalı harmonikler ve titreşim ile ilgili
gereksinimleri karşılamıştır.
Yapılan testler neticesinde E13 R10 - 05 13505 belge numarası ile sertifikalandırılmıştır.
Yılkar Klima ECE-R 10 testi sertifikasına aşağıdaki QR kod üzerinden ulaşabilirsiniz.
1.2.1 ECE-R 10
3

2. Tanım ve Teknik Bilgiler
YK 90 S İlave 15 koltuğa kadar olan minibüsleri iklimlendirmek için geliştirilen yenilikçi
tasarımlı bir tavan üstü iklimlendirme cihazıdır.
Kolay montajlanabilir olan ünite, bir evaporatör içerir. Bu ünitelerin aracın tavanına
montajlanması ve R134a soğutucu akışkan dolaşımına sahip hortumlar aracılığıyla
kompresöre bağlanması gerekir.
45°'de dış ortam koşullarında çalışabilir 6-9 kw soğutma kapasitesine sahip klima, ısı
değiştirici cihaz içeriğine katılarak ısıtma fonksiyonuna sahip olabilmektedir. İklimlendirme
cihazınız, aracınızın motorunda ortaya çıkan atık ısıyı kullanabilir kılar ve mevcut tasarımı
ile klimanıza ısıtma gücü kazandırabilir. Bu sayede motorunuzun soğutulması daha etkin
olurken aracınız ısınır.
YK 90 S ilave sahip olduğu tüm özellikleri ile evrensel, kompakt ve ekonomiktir.
2.1 YK 90 S İlave Nedir?
2.2 Nasıl Çalışır?
Araç tavan klimaları araç içerisindeki ısıyı alarak, yolcu ısıl konforunu sağlayan ısı
makineleridir.
Araç tavan klimaları termodinamikte buhar sıkıştırmalı soğutma çevrimi ile çalışır. Bu
çevrimde 4 ana parça bulunur. Bunlar, kompresör, yoğunlaştırıcı, buharlaştırıcı ve
genleştirici vanadır.
Isı makinesinin içerisine koyulan soğutucu akışkan, ilk etapta kompresörde
basınçlandırılır, akışkan basıncı yaklaşık 1 bar' dan 16 bar' a çıkartılır. Sonrasında
yoğunlaştırıcıda aşırı sıkışmış ve kızmış gazın sıcaklığı alınarak aşırı basınçta akışkan
sıvılaştırılır. Buradan genleşme vanasına gelen yüksek basınçlı sıvılaşmış akışkan
vanadan düşük basınçlı bölgeye geçerek buharlaşır. Bu buharlaşma esnasında ısıya
ihtiyaç duyar. Buharlaştırıcının üzerinden geçirilen ortam havası buharlaştırıcı içerisindeki
akışkanı ısıtıp buharlaşmasını sağlarken, ortamı soğutarak yolcu kabinine ısıl konfor
sağlar.
TR
4

Tavan Tipi Klima Ünitesi
YK 90 S İlave
Soğutma Gücü
6 - 9 kW
(20472 - 30709 BTU/sa)
(5159 - 7738 kcal/sa)
Yağ Çeşidi
PAG 100 yağ
Yağ Miktarı
250 ccm
Soğutucu Madde / Miktarı
* R 134 a / 1000 ± 150 gr
Evaporatör Fanı Debisi
2000 m³/sa (2 Blower Motor için)
Ölçüler
(Uzunluk x Genişlik x Yükseklik)
980 x 420 x 226 mm
Ağırlık (Montaj Kiti Hariç)
13,5 kg
Azami Toplam Elektrik Alımı
36 A @12 VDC
18 A @24 VDC
2.3 YK 90 S İlave Teknik Veriler
TR
5
*Orjinal klimanın gaz miktarına eklenmesi gereken değerdir.
*İlave olarak bağlanan master klima sisteminin özelliklerine göre değişkenlik gösterir.
Table.1 Teknik Bilgiler Tablosu

TR
1
3
4
2
3. Genel Bakış
3.1 YK 90 S İlave Genel Bakış
6
3.1.1. YILKAR Splt Ünte
EVAPORATOR UNITESI - YK 90 S
1 ADT
311.02.YK090.01 (12V)
311.02.YK090.02 (24V)
1
EVAPORATOR GRUBU - YK 90 S - 2015
1 ADT
501.21.YK090.01 (12V)
501.21.YK090.21 (24V)
2
U - CIFTLI - RAY-KULAK 70 CM KOMPLESI
1 SET
502.51.UC005.01
3
HAVA EMIS IZGARA PLASTIK - 4 - SIYAH
1 ADT
501.24.HEIPL.11
4
HORTUM - CELIK TEL - SPIRAL 12 MM
5,5 MT
108.02.HC00M.12

TR
1
2
3
4
5
3.2 Genel Tanımlama
7
Evaporatör
Evaporatör kondenserden gelen R134a
soğutucu akışkanını valf yardımı ile
buharlaştıran ve bu sayede ortam havasının
soğumasını sağlayan klima sistemi
elemanıdır.
Soğutucu akışkan basıncını düşürerek hal
değiştirmesine yarayan klima sistemi elemanıdır.
Valf
Röle klima sisteminde akım ve voltaj değerleri
yardımı ile akım yolunu açıp kapatarak anahtarlama
yapar. Bu sayede klimanın düzenli çalışmasını
sağlar. Klima sistemi için 12V ve 24V opsiyonları
bulunmaktadır.
Röle Kartı
Klima Hortumu
Klima sisteminde SAE-J 2064 type-E standartlarına
uygun 5/8'' 5/16'' ve 13/32'' hortumlar mevcuttur.
Bu hortumlar sayesinde klima elemanları arasında
R134a soğutucu akışkanının dolaşması
sağlanmaktadır.
Selenoid Valf (Opsiyonel)
Klima sistemini orijinal sistemden ayırmasını
sağlayan elektromanyetik elemandır.

TR
KOMPRESÖR
EVAPORATÖR
KONDENSER
VALF
YK 90 S
EVAPORATÖR
İLAVE
SELENOID VALF
(OPSİYONEL)
4.1 Genel Montaj Şeması
4. Yılkar YK 90 S İlave Montajı
Montaj şemasında iklimlendirme cihazı sisteminde hortumlar ile birbirine bağlanan
bileşenler üzerinde R134a soğutucu akışkanının akış yönü ve alçak-yüksek basınç
bölgeleri gösterilmektedir.
8
SLAVEMASTER
: Yüksek Basınç Hattı
: Alçak Basınç Hattı Slave : İlave Ürün
Master : Ana Ürün
: Toplanma Noktası
Toplanma noktasında ilave ürünün ana ürüne bağlantısı için 5/8 ve 5/16 ara ek
kullanılmaktadır. Aracın orijinal klima hortumu kesilerek montajlanır. Kullanılan ara ekler
aşağıda gösterilmektedir.
5/16
5/8
UNIVERSAL
315.01.MNL04.10
MERCEDES
315.01.MNL04.11
VW CRAFTER
315.01.MNL04.12
UNIVERSAL
315.01.MNL01.08

TR
4.2 YK 90 S İlave U Bağlantı Profilleri Montajı
Bağlantı sacları evaporatörü araç tavanına ve birbirlerine sabitlemek amacıyla kullanılan
öncelikle montajlanması gereken parçalardır.
9
Montaj Adım 1:
Öncelikle U bağlantı profillerini aracınızın tavanına uygun ölçülerde kesiniz.
Montaj Adım 2:
Kesilen U profillerinin ray-kulak parçalarını
birbirine geçirerek montajını yapınız.
Montaj Adım 3:
U profillerinin aracın gövdesine bakan
yüzeylerine montaj kiti içinde bulunan
SIMSON ISR 70-03 beyaz mastik sıkınız.

ARAÇ TAVANI
EVAPORATÖR
BAĞLANTISI İÇİN
U ÇİFTLİ PROFİLİ
TR
Montaj Adım 4:
Monoblok ünite için kullanılacak U bağlantı profilleri konumu aşağıda gösterilen ölçüde
araç içinde tavan üzerinde işaretlenmeli ve matkap uçlu trapez M5x25 vida ile tavana
montajı sağlanmalıdır. Bu bağlantı için 8 adet bağlantı vidası kullanılmaktadır.
10
SÜRÜŞ YÖNÜ
922

TR
4.3.2 Üntenn Tavan Montajı
4.3.1 YK 90 S Ünte Ölçüler
11
4.3 YK 90 S Ünite Montajı
Montaj Adım 5:
Evaporatör ünitesini araca daha önceden montajı yapılan U profillere matkap uçlu trapez
altıköşe baş M5x25 vidalar ile uygun şekilde montajlayınız.
Evaporatörün
bulunduğu
kısımda
izolasyon
kullanılması
tavsiye
edilmektedir.
Hava Akış Yönü
980
420
226

TR
SÜRÜŞ YÖNÜ
İLAVE ÜNİTE
ALT GÖRÜNÜŞ
12
