your zone zzz place to be WM2440FP2W-DC Administrator Guide

Need For help with assembly, identifying parts, product
Help? information or to order parts, contact us:
Customer Service Department No. 413
12345 Albert-Hudon Boulevard, Suite 100
Montreal, Quebec, Canada H1G 3L1
Phone: [phone] Fax: [phone]
Email: [e-mail]

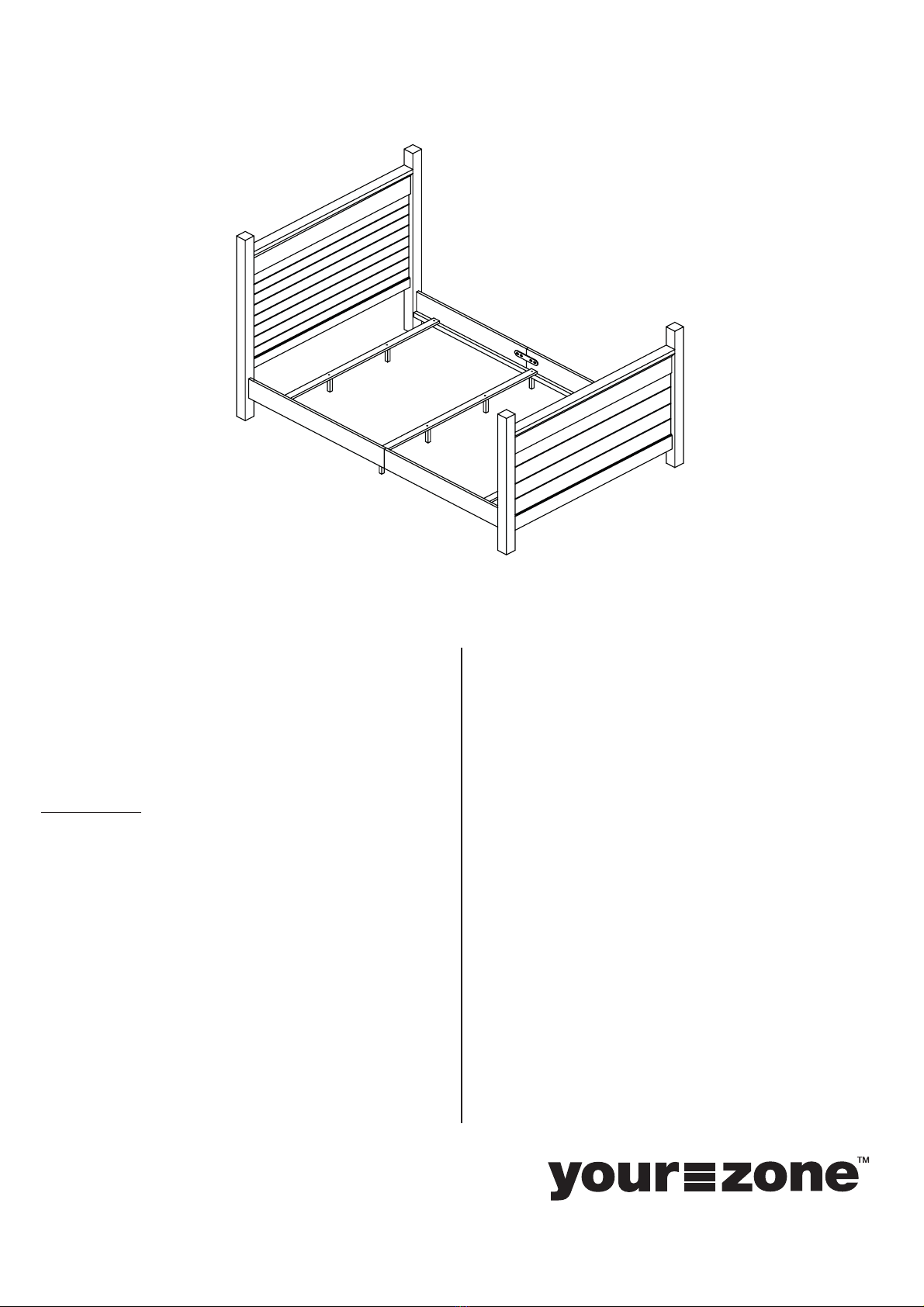

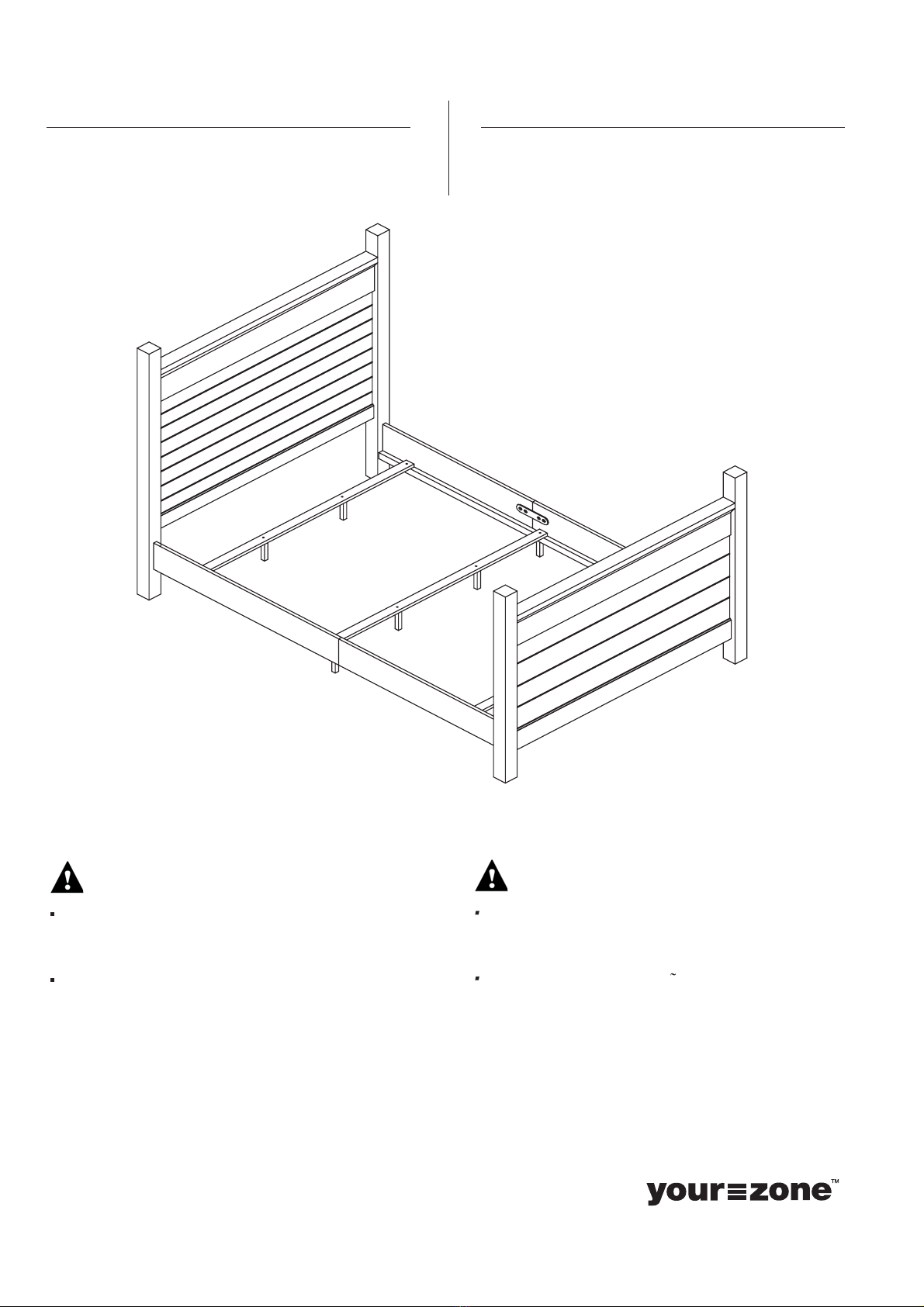

How to Assemble Your
zzz place to be
full bed
Cómo ensamblar su
cama doble
zzz place to be
Model #
White: WM2440FP2W-DC
Walnut: WM2440FP2-DC
Lot Number: ___________________
Date Purchased: ____/____/______
Before beginning assembly of the zzz place to be full
bed , make sure all parts are present. Compare parts with
package contents list. If any part is missing or damaged,
do not attempt to assemble, install or operate the product.
Contact customer service, 1-800-295-1980, for replace-
ment parts.
THIS INSTRUCTION BOOKLET CONTAINS
IMPORTANT SAFETY INFORMATION. PLEASE
READ AND KEEP FOR FUTURE REFERENCE.
DO NOT RETURN THE PRODUCT TO
THE STORE. If a part is missing or damaged,
contact our customer service department.
We will replace the part FREE of charge.
STOP
Copyright ©2007
Modelo #
Blanca: WM2440FP2W-DC
Nogal: WM2440FP2-DC
Número de lote: _________________
Fecha de compra: ____/____/______
Antes de comenzar a ensamblar la cama doble
zzz place to be , asegúrese de tener todas las piezas.
Compare las piezas con la lista de contenido del paquete.
Si alguna de las piezas falta o está dañada, no intente
ensamblar, instalar o hacer funcionar el producto. Póngase
en contacto con Servicio al cliente al 1-800-295-1980,
para solicitar refacciones.
EL INSTRUCTIVO CONTIENE INFORMACIÓN DE
SEGURIDAD IMPORTANTE. POR FAVOR LÉALO
Y CONSÉRVELO PARA REFERENCIA FUTURA
NO DEVUELVA EL P RODUCTO
A LA TIENDA. Si falta alguna pieza o
está dañada, comuníquese con nuestro
departamento de servicio al cliente.
Reemplazaremos la parte SIN COSTO .
ALTO
¿Necesita ayuda? Para obtener ayuda sobre el ensam-
blaje, identificación de piezas, información del producto
o para pedir piezas, comuníquese con nosotros:
Customer Service Department No. 413 12345
Albert-Hudon Boulevard, Suite 100
Montreal, Quebec, Canada H1G 3L1
Teléfono: 1-800-295-1980 Fax: [phone]
Correo electrónico: [e-mail]

zzz place to be full bed
2/10
cama doble zzz place to be
WARNINGS AND CAUTIONS
Should this product become damaged, and/or
•
components are broken or missing, DO NOT USE.
Read all instructions before use of the full bed.
•
Ensure all parts and components are present before•
beginning assembly.
Keep instructions for future use.
•
Assemble on soft, smooth surface to prevent damage•
to product fnish.
Phillips head screwdriver is not included.
•
DO NOT use power tools.•
CAUTION: Adult assembly required.•
Assembly will require two people.•
Estimated assembly time: 30 minutes.•
CARE AND CLEANING
Dust regularly with a soft, lint-free cloth to prevent soil
•
build-up.
A damp cloth may be used occasionally to clean
•
surface. Dry immediately.
Do not use any abrasives that may damage fnish.
•
Excessive exposure to sunlight and extreme changes in•
temperature and moisture can damage wood furniture.
Check bolts/screws periodically and tighten them
•
if necessary.
WARRANTY
Dorel Asia warrants its product to be free from de-
fects in material and workmanship and agrees to remedy
any such defect. This warranty covers 1 year from the
date of original purchase. This warranty is valid only upon
presentation of proof of purchase. This is solely limited to
the repair or replacement of defective furniture compo-
nents and no assembly labor is included. This warranty
does not apply to any product that has been improperly
assembled, subjected to misuse or abuse or has been
altered or repaired in any way. This warranty gives you
specifc legal rights and you may also have other rights
which vary from state to state.
ADVERTENCIAS Y PRECAUCIONES
Si este producto se daña y/o los componentes están
•
rotos o faltan, NO LO USE.
Lea todas las instrucciones antes de utilizar la cama
•
doble.
Asegúrese de que todas las partes y componentes
•
están presentes antes de comenzar el ensamble.
Conserve las instrucciones para uso futuro.
•
Ensamble sobre una superfcie suave y uniforme para•
evitar daño al acabado del producto.
El destornillador de cruz no está incluido.
•
NO USE herramientas motorizadas.•
PRECAUCIÓN: Se requiere que un adulto haga•
el ensamble.
El ensamble requerirá de dos personas.
•
Tiempo de ensamble estimado: 30 minutos.•
CUIDADO Y LIMPIEZA
Sacuda periódicamente con un trapo suave que
•
no deje pelusa para evitar la acumulación de polvo.
Puede utilizarse ocasionalmente un trapo húmedo
•
para limpiar la superfcie. Seque de inmediato.
No use abrasivos que pudieran dañar el acabado.
•
La exposición excesiva a la luz solar y cambios•
extremos de temperatura y humedad pueden dañar
los muebles de madera.
Compruebe los pernos/tornillos periódicamente
•
y apriételos, de ser necesario.
GARANTÍA
Dorel Asia garantiza que este producto está libre
de defectos en el material y la mano de obra y acepta
remediar cualquiera de tales defectos. Esta garantía
cubre 1 año a partir de la fecha de la compra original.
Esta garantía es válida únicamente si presenta un
comprobante de compra. Lo anterior está limitado
únicamente a la reparación o reemplazo de partes
defectuosas y no incluye la mano de obra de ensamble.
Esta garantía no es aplicable a ningún producto que haya
sido ensamblado inadecuadamente, sujeto a un mal uso
o abuso, o que haya sido alterado o reparado de alguna
forma. Esta garantía le proporciona derechos legales
específcos y usted también puede tener otros derechos
que varían en cada estado.

zzz place to be full bed
3/10
cama doble zzz place to be

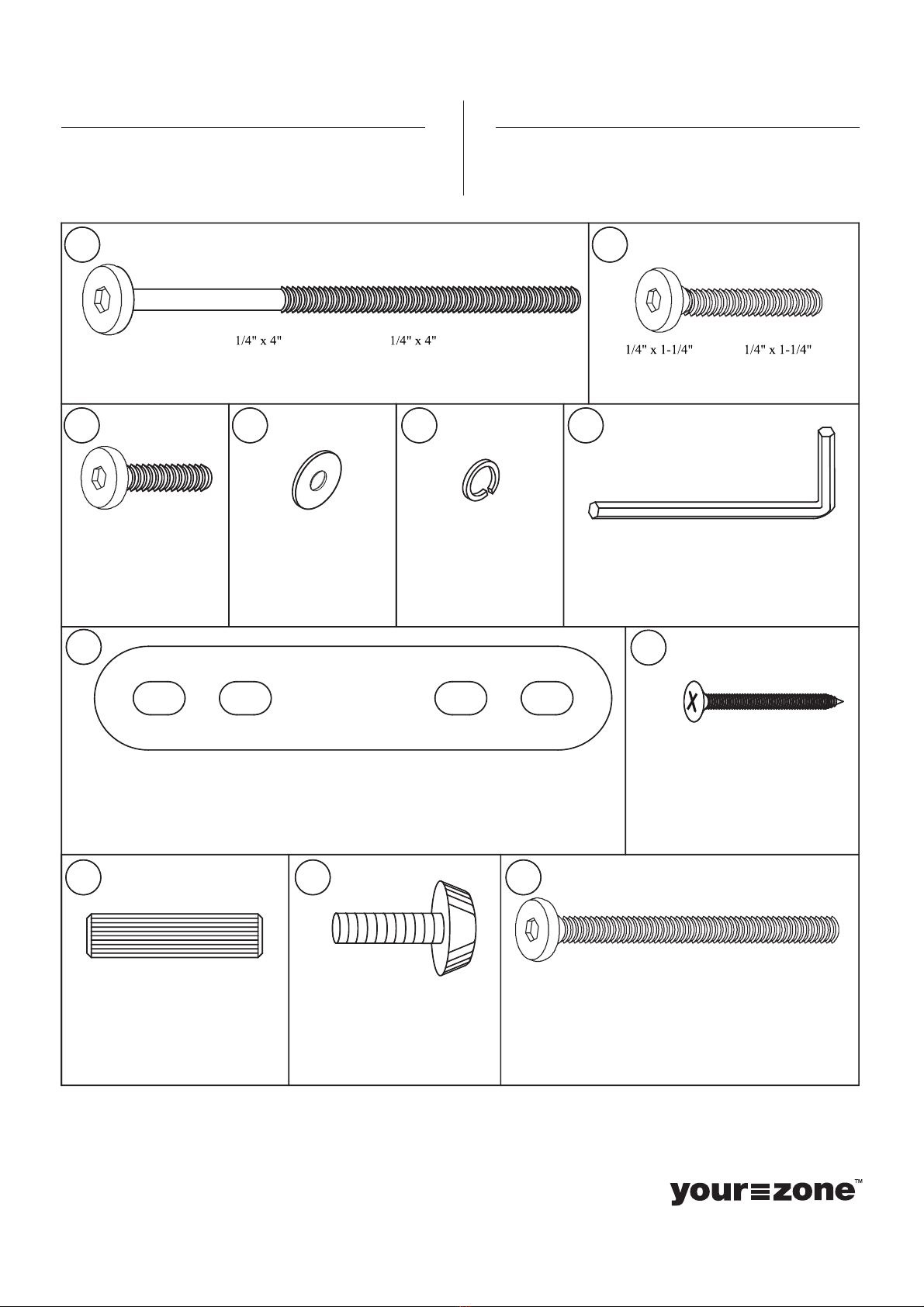

EQUIPOHARDWARE
BOLT
8 pcs
WASHER
14 pcs
SPRING WASHER
14 pcs
ALLEN KEY
1 pcs
METAL PLATE
2 pcs
FLAT HEAD SCREW
4 pcs
WOOD DOWEL
4 pcs
BOLT
2 pcs
LEVELER
8 pcs
BOLT
8 pcs
BOLT
4 pcs
1/4" x 3/4"
5/32" x 1-1/4"
10mmx40mm 1/4" x 2-1/2"
6
4 53
2
9
10
1
11
7
8
PERNO
8 piezas
PERNO
4 piezas
PERNO
8 piezas
RONDANA
14 piezas
RONDANA DE PRESIÓN
14 piezas
LLAVE ALLEN
1 piezas
PLACA DE METAL
2 piezas
TORNILLO DE CABEZA PLANA
4 piezas
TAQUETE DE MADERA
4 piezas
PERNO
2 piezas
NIVELADORES
8 piezas

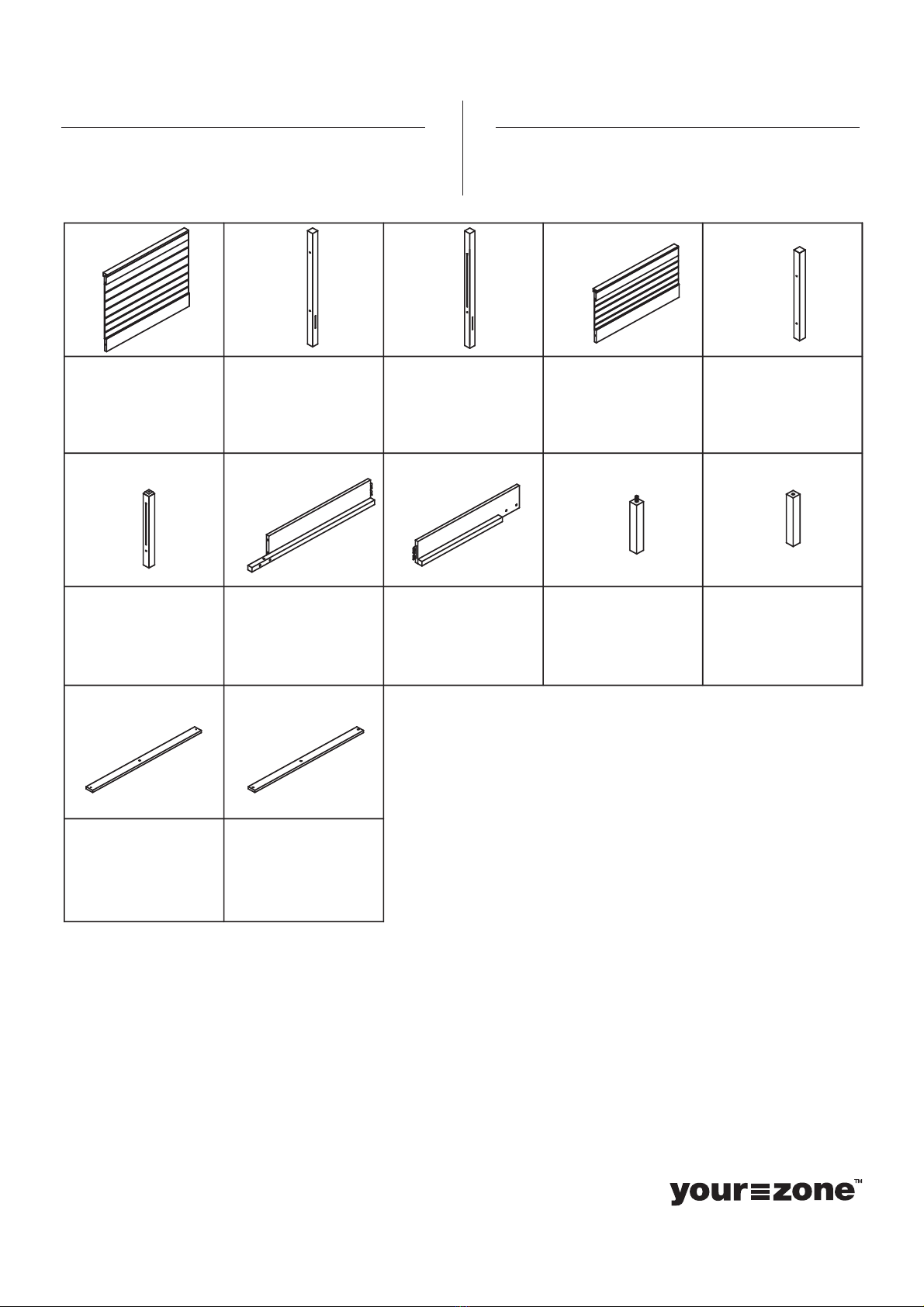

PARTESPARTS
HEADBOARD
PANEL-1PC
LEFT HEADBOARD
POST-1 PC
RIGHT HEADBOARD
POST-1PC
FOOTBOARD
PANEL-1PC
FOOTBOARD
LEFT POST-1PC
FOOTBOARD
RIGHT POST-1 PC
LARGE RAIL
2 PCS
SMALL RAIL
2 PCS
CENTER SUPPORT
6 PCS
SIDE SUPPORT
2 PCS
END SLAT
2 PCS
CENTER SLAT
1PC
ABCD
E
FGHI J
KL
CABECERA
PANEL-1 PIEZA
CABECERA IZQUIERDA
POSTE-1 PIEZA
CABECERA DERECHA
POSTE-1 PIEZA
PIE DE CAMA
PANEL-1 PIEZA
PIE DE CAMA
POSTE IZQUIERDO-1 PIEZA
PIE DE CAMA
POSTE DERECHO-1 PIEZA
RIEL GRANDE
2 PIEZAS
RIEL PEQUEÑO
2 PIEZAS
SOPORTE CENTRAL
6 PIEZAS
SOPORTE LATERAL
2 PIEZAS
LÁMINA DE EXTREMO
2 PIEZAS
LÁMINA CENTRAL
1 PIEZA
zzz place to be full bed
4/10
cama doble zzz place to be

zzz place to be full bed
5/10
cama doble zzz place to be

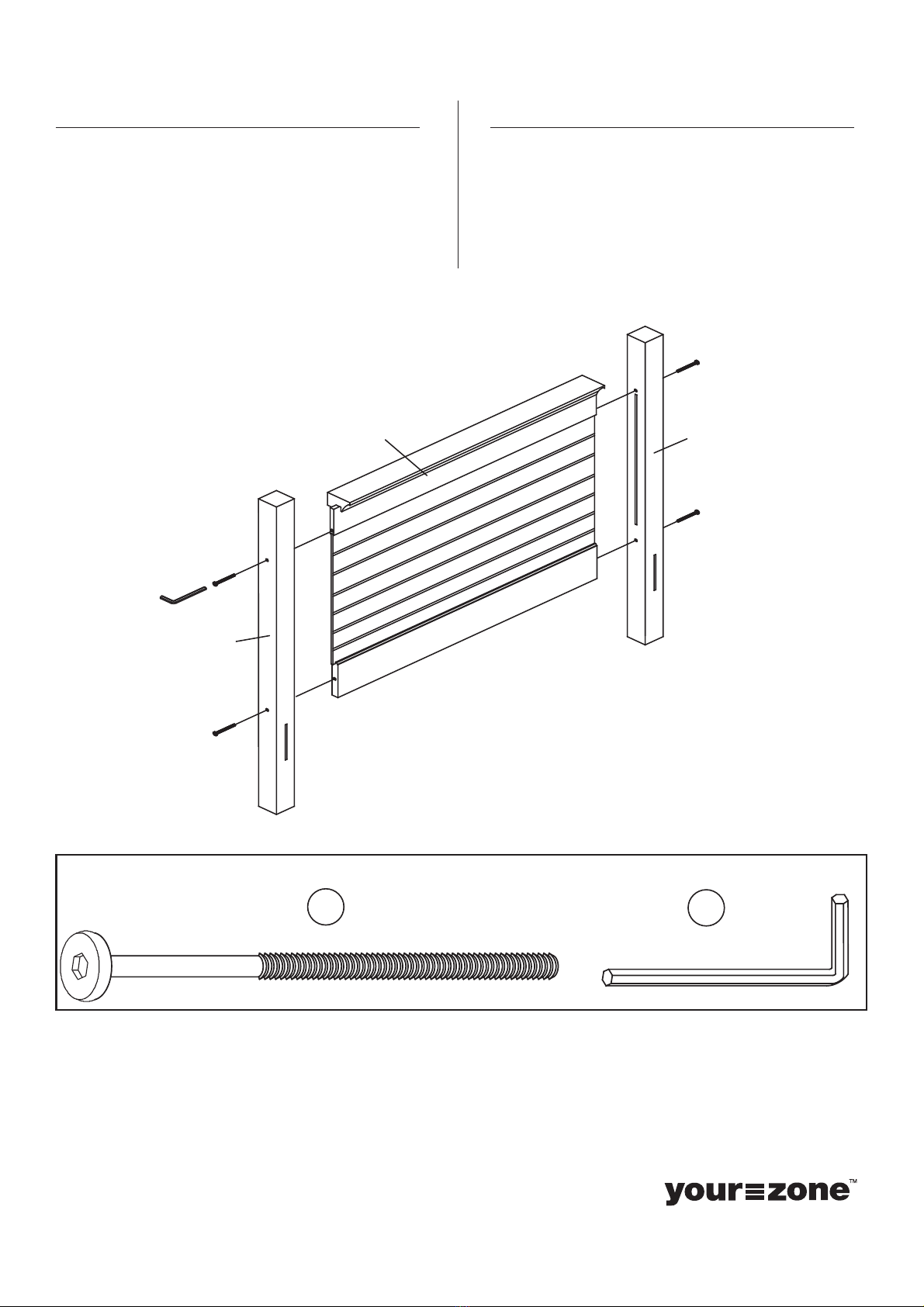

STEP 1 PASO 1
Fije los postes de cabecera izquierdo y derecho (B) y (C)
al panel de cabecera (A) con los pernos (1). Use la llave
Allen (9) para apretar los pernos (1).
Attach left and right headboard posts (B) and (C) to
headboard panel (A) with bolts (1). Use Allen key (9)
to tighten bolts (1).
19
C
A
B
91

zzz place to be full bed
6/10
cama doble zzz place to be

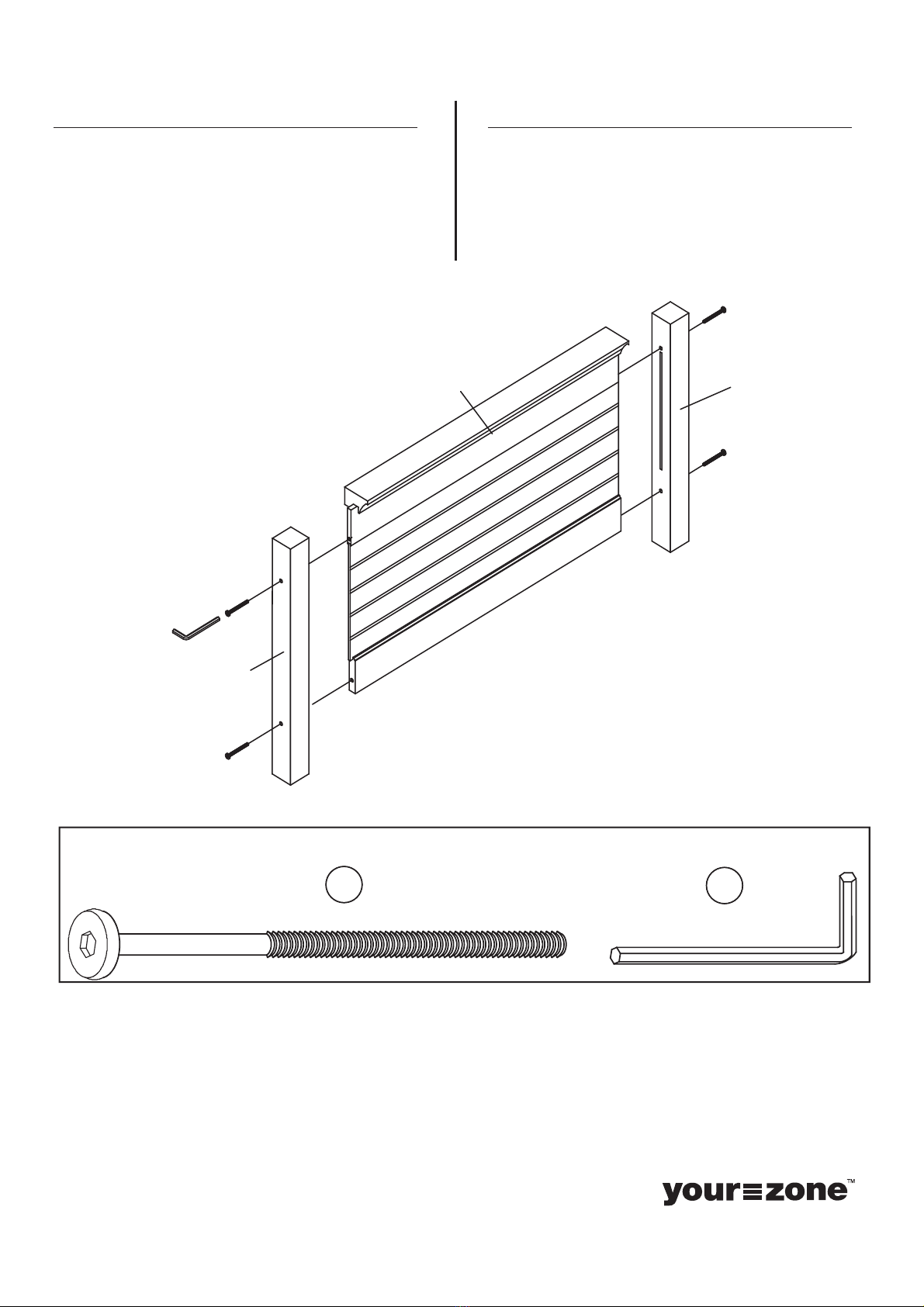

PASO 2STEP 2
Fije los postes de cabecera izquierdo y derecho (E) y (F)
al panel del pie de cama (D) usando pernos (1). Use la
llave Allen (9) para apretar los pernos (1).
Attach left and right footboard posts (E) & (F) to foot-
board panel (D) by using bolts (1). Use Allen key (9)
to tighten bolts (1).
19
F
D
E
91

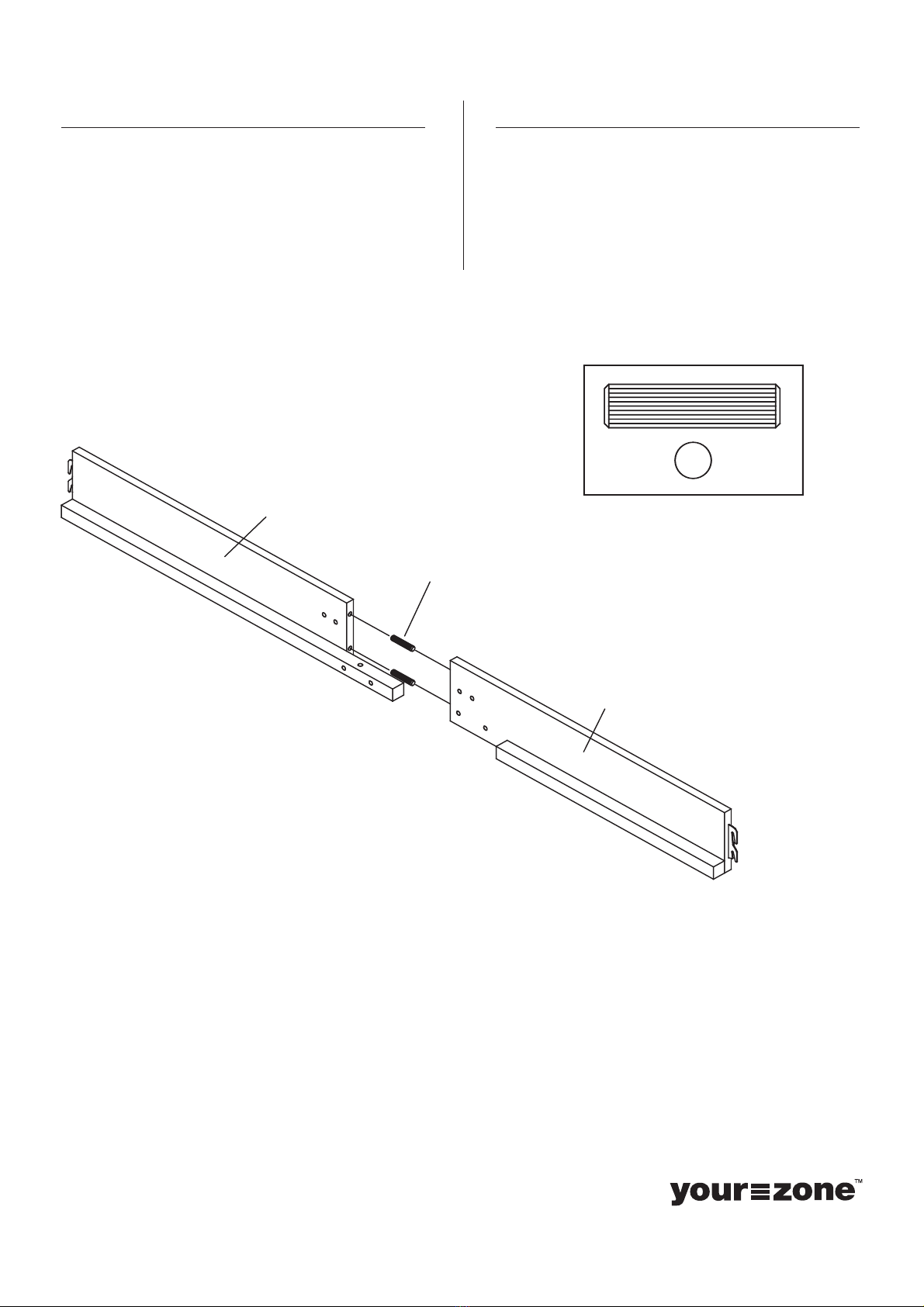

PASO 3STEP 3
Inserte los taquetes de madera (8) dentro del riel
grande (G). Fije el riel pequeño (H) al riel grande (G).
Insert wood dowels (8) into large rail (G). Attach small rail
(H) to large rail (G).
8
G
8
H
zzz place to be full bed
7/10
cama doble zzz place to be

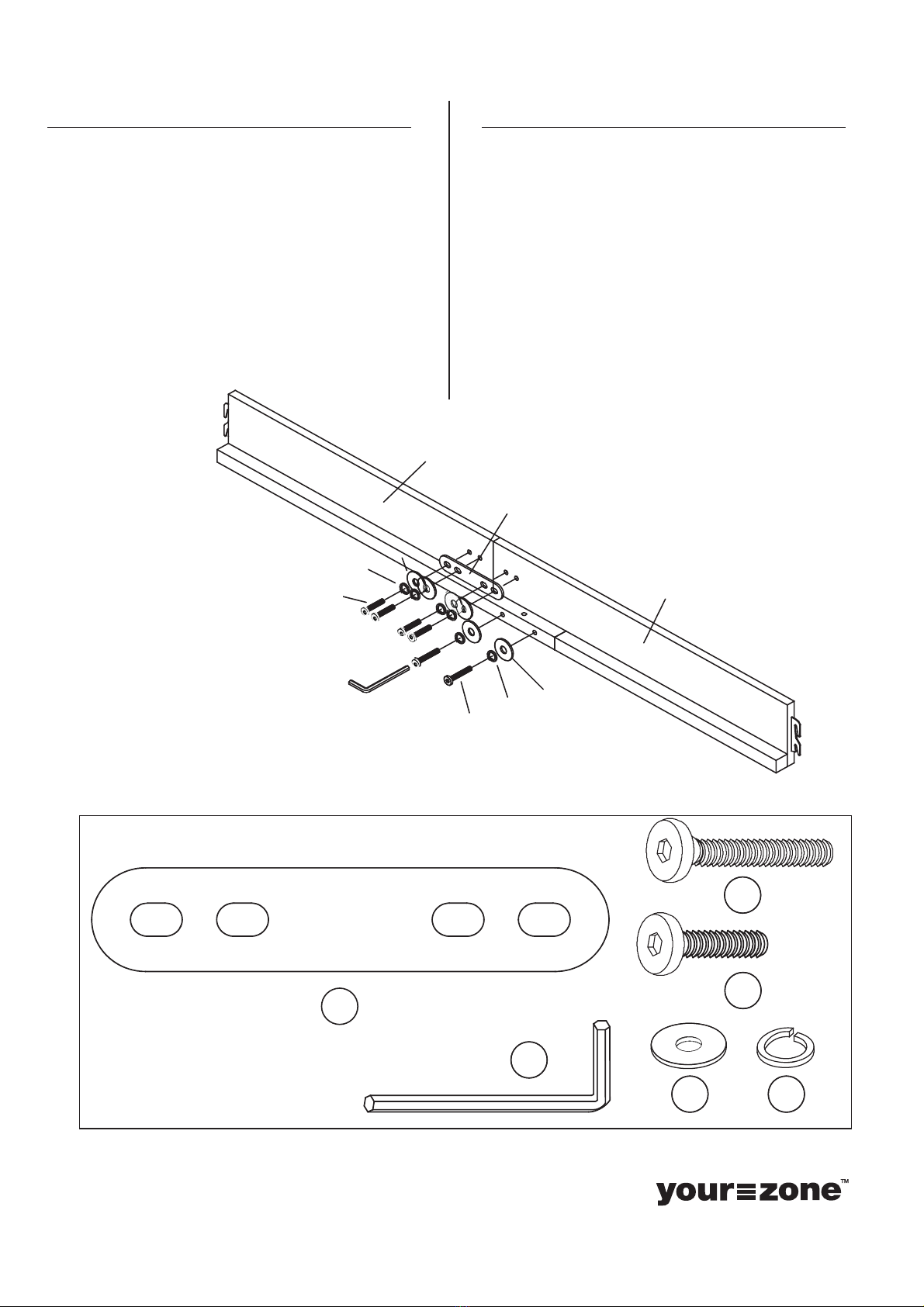

PASO 4 STEP 4
Fije el riel grande (G) al riel pequeño (H) con las
rondanas (4), rondanas de presión (5) y pernos (2).
Fije la placa de metal (6) a los rieles (G) y (H) con las
rondanas (4), rondanas de presión (5) y pernos (3).
Use la llave Allen (9) para apretar los pernos (2) y (3).
Repita los pasos3y4para el otro riel.
NOTA: Asegúrese de que los bordes de los rieles (G)
y (H) están nivelados antes de apretar completamente
todos los pernos.
Fasten large rail (G) to small rail (H) with washers (4),
spring washers (5) and bolts (2). Attach metal plate (6)
to rails (G) and (H) with washers (4), spring washers (5)
and bolts (3). Use Allen key (9) to tighten bolts (2) & (3).
Repeat steps 3 and 4 for other rail.
NOTE: Ensure top edges of rails (G) & (H) are flush
before fully tightening all bolts.
6
4 5
3
2
9
G6
H
254
54
3
9
zzz place to be full bed
8/10
cama doble zzz place to be

STEP 5 PASO 5
Fije los rieles laterales a la cabecera y al pie de cama.
Una vez que los rieles laterales se insertan en los cuatro
postes, empuje firmemente los rieles hacia abajo. Esto
asegurará que los rieles se inserten con seguridad dentro
de la cabecera y el pie de cama. Instale los niveladores
(10) dentro de los centros de soporte (I) y los soportes
laterales (J). Fije los soportes centrales (I) a las láminas
de extremo (K)yalalámina central (L). Fije las lámi-
nas del extremo (K) a los rieles laterales con tornillos
de cabeza plana (7). Asegure la lámina central (L) y los
soportes laterales (J) a los rieles laterales con las ron-
danas (4), rondanas de presión (5) y pernos (11). Use
la llave Allen (9) para apretar los pernos (11). Ajuste los
niveladores (10) para asegurar que los soportes estén
nivelados con el suelo.
Attach side rails to headboard and footboard. Once the
side rails are inserted into the four posts, firmly push the
rails down. This will ensure the rails are securely inserted
into the headboard and footboard. Install levelers (10)
into center supports (I) and side supports (J). Attach
center supports (I) to end slats (K) & center slat (L).
Attach end slats (K) to side rails with flat head screws (7).
Fasten center slat (L) and side supports (J) to side rails
with washers (4), spring washers (5) and bolts (11). Use
Allen key (9) to tighten bolts (11). Adjust levelers (10) to
ensure the supports are flush to the floor.
10
7
5
4
11
9
10
7
54
11
9
10
10
10
1010
K
7
7
K
7IL
J
I
I
I
JL
I
10
zzz place to be full bed
9/10
cama doble zzz place to be

HA TERMINADO!!
YOU’RE DONE!
CAUTION
Always lift the bed by the headboard and footboard
when moving. Lifting the bed by the side rails can cause
the side rails to come loose.
Never allow children to play or jump on the bed.
DO NOT RETURN THE PRODUCT TO THE STORE.
If a part is missing or damaged, contact our customer ser-
vice department. We will replace the part of charge.
FREE
PRECAUCIÓN
Siempre levante la cama por el cabezal y el pie de
cama al moverla. Levantar la cama por los rieles later-
ales puede ocasionar que los rieles laterales se aflojen.
Nunca permita que los ninos jueguen o salten sobre
la cama.
NO DEVUELVA EL PRODUCTO A LA TIENDA.
Si falta alguna pieza o está danada, comuníquese con
nuestro departamento de servicio al cliente. Reemplaza-
remos la parte
SIN COSTO.
zzz place to be full bed
10/10
cama doble zzz place to be

MODEL / MODELO #: WM2440FP2W-DC & WM2440FP2-DC
*PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE
*POR FAVOR, NO DEVUELVA ESTE PRODUCTO A LA TIENDA
Name:
Nombre:
Request Date:
Fecha de pedido:
Shipping Address:
Direción de envío:
Street & Number /
Calle y número:
Customer Service/ Servicio al Cliente
PLEASE CONTACT CUSTOMER SERVICE REPRESENTATIVES AT THE FOLLOWING NUMBERS SHOULD THERE BE
ANY MISSING OR DEFECTIVE PART(S).
POR FAVOR, CONTACTE LOS REPRESENTANTES DEL SERVICIO A LA CLIENTELA A LOS SIGUIENTES NÚMEROS SI
FALTA UNA PIEZA O ESTÁ DEFECTUOSA.
Email / Cor Elect:: [email protected]
Phone Number / Número de teléfono 1-800-295-1980
Fax Number / Número de fax [phone]
Zip Code / Código Postal:
Day Time Phone Number /
Teléfono para llamar de día:
Part(s) description and quantity: (Please be sure to list model number or SKN number)
Descripción de pieza(s) y cantidad: (Por favor, asegúrese de incluir número de modelo o número SKN)
Montreal, QC, Canada, H1G 3L1
Customer Service Representative Mailing Address / Dirección postal del Representante de Servicio al Cliente:
Customer Service Department No. 413, 12345 Albert-Hudon Boulevard, Suite 100,
Date & Place of Purchase /
Fecha y lugar de compra:
City & State/Ciudad y provincia:
