Z.I.P.P.ER MASCHINEN ZI-HAEK4100 User manual

Edition: 10.05.2017 – Revision - 01 – CEC - DE/EN
Originalfassung
DE BETRIEBSANLEITUNG HÄCKSLER
Übersetzung / Translation
EN USER MANUAL SHREDDER
ACHTUNG: Öl (SF 15W40) kontrollieren! ATTENTION: Check Oil (SF 15W40)!
ZI-HAEK4100 / ZI-HAEK11000
EAN: 9120039232690 / 9120039232683

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 2
ZI-HAEK4100 / ZI-HAEK11000
1 INHALT / INDEX
1INHALT / INDEX 2
2SICHERHEITSZEICHEN / SAFETY SIGNS 4
4VORWORT (DE) 5
5TECHNIK 6
5.1  Komponenten ...................................................................................................... 6 
5.2  Technische Daten ................................................................................................7 
6SICHERHEIT 8
6.1  Bestimmungsmäßige Verwendung ......................................................................8 
6.2  Sicherheitshinweise ............................................................................................9 
6.3  Restrisiken ........................................................................................................10 
7MONTAGE 11
7.1.1  Lieferumfang .............................................................................................. 11 
7.2  Zusammenbau...................................................................................................11 
8BETRIEB 15
8.1  Betriebshinweise...............................................................................................15 
8.2  Bedienung .........................................................................................................16 
8.2.1  Tanken, starten, abstellen ............................................................................ 16 
8.2.2  Häckseln .................................................................................................... 16 
9WARTUNG 17
9.1  Instandhaltung und Wartungsplan.................................................................... 17 
9.1.1  Luftfilter reinigen......................................................................................... 17 
9.1.2  Zündkerze reinigen...................................................................................... 17 
9.1.3  Schmierung Trommelhackwerk...................................................................... 17 

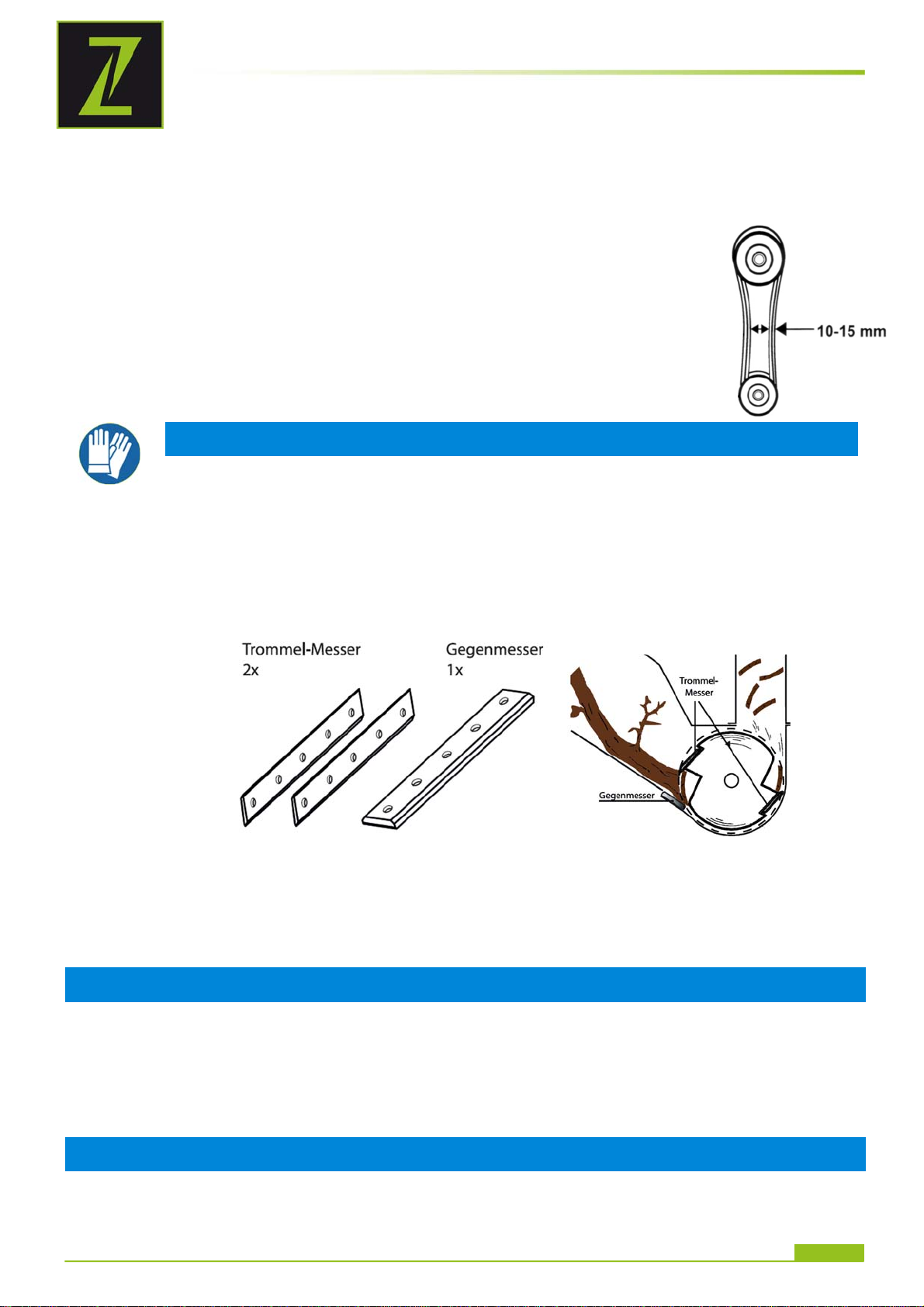

9.1.4  Keilriemen einstellen.................................................................................... 18 
9.1.5  Messer....................................................................................................... 18 
9.1.6  Vergaser .................................................................................................... 18 
9.1.7  Tanken ...................................................................................................... 18 
9.1.8  Reinigung................................................................................................... 19 
9.1.9  Lagerung.................................................................................................... 19 
9.1.10  Entsorgung............................................................................................. 19 
10FEHLERBEHEBUNG 19
12PREFACE (EN) 20
13TECHNIC 21
13.1  Components ......................................................................................................21 
13.2  Technical details................................................................................................22 
14SAFETY 23
14.1  Intended Use.....................................................................................................23 
14.2  Security instructions .........................................................................................24 
14.3  Remaining risk factors....................................................................................... 25 
15ASSEMBLY 26
15.1  Delivery content ................................................................................................ 26 
15.2  Assembly........................................................................................................... 26 
16OPERATION 30
16.1  Operation instructions.......................................................................................30 
16.2  Operation .......................................................................................................... 31 
16.2.1  Refuel, start, stop.................................................................................... 31 
18MAINTENANCE 32
18.1  Maintenance plan ..............................................................................................32 
18.1.1  Cleaning the air filter................................................................................ 32 
18.1.2  Cleaning the spark plug............................................................................ 32 
18.1.3  Greasing of the blade drum...................................................................... 32 
18.1.4  Adjusting the V-belt................................................................................. 33 
18.1.5  Blades.................................................................................................... 33 
18.1.6  Carburettor............................................................................................. 33 
18.1.7  Refuel .................................................................................................... 33 

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 3
ZI-HAEK4100 / ZI-HAEK11000
18.1.8  Cleaning................................................................................................. 34 
18.1.9  Storage.................................................................................................. 34 
18.1.10  Disposal.............................................................................................. 34 
19TROUBLE SHOOTING 34
20ERSATZTEILE / SPARE PARTS 35
20.1  Ersatzteilbestellung / spare parts order............................................................35 
20.2  Explosionszeichnung / explosion drawing......................................................... 36 
20.2.1  ZI-HAEK4100.......................................................................................... 36 
20.2.2  ZI-HAEK11000 ........................................................................................ 37 
21EU-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY38
22GEWÄHRLEISTUNG 39
23WARRANTY GUIDELINES 40
24PRODUKTBEOBACHTUNG 41

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 4
ZI-HAEK4100 / ZI-HAEK11000
2 SICHERHEITSZEICHEN / SAFETY SIGNS
DE SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE EN SAFETY SIGNS DEFINITION OF SYMBOLS
DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und
Hinweise zum Einsatz der Maschine kann schwere Personenschäden verursachen und zu
tödlichen Unfällen führen
EN ATTENTION! Ignoring the safety signs and warnings applied on the machine as well as ignoring
the security and operatin
g
instructions can cause serious in
j
uries and even lead to death.
DE Sicherheitsabstand einhalten!
EN Keep safety distance!
DE Warnung vor wegschleudernden Teilen!
EN Warning against thrown-off items!
DE Verbrennungsgefahr!
EN Burn hazard!
DE Handverletzung durch Riemenantrieb!
EN Hand injuries because of belt drive!
DE Maschine vor Wartung und Pausen ausschalten!
EN Stop the machine before any break and maintenance!
DE Feuer, offenes Licht und Rauchen verboten!
EN Fire, naked flame and smoking forbidden!
DE Öl kontrollieren!
EN Check oil!
DE CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien.
EN EC-CONFORM - This product complies with the EC-directives.
DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam
durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine
ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.
EN READ THE MANUAL! Read the user and maintenance manual carefully and get familiar with the
controls in order to use the machine correctly and to avoid injuries and machine defects.
DE Schutzausrüstung!
EN Protective clothing!
DE Bei laufender Maschine nicht in Öffnungen, Einzugstrichter oder Auswurfschacht
greifen.
EN Do not grab into openings, in-feed chute or ejection chute during the running machine.
DE Nicht in rotierende Teile greifen!
EN Don´t touch rotating parts!
DE Warnung vor Schnittverletzungen!
EN Warning about cut injuries!
DE Unbeteiligte Personen und Haustiere fernhalten.
EN Keep away unauthorized persons and pets.

VORWORT (DE)
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 5
ZI-HAEK4100 / ZI-HAEK11000
3 VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Häcksler ZI-HAEK4100 / ZI-HAEK11000.
Folgend wird die übliche Handelsbezeichnung der Maschine (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie
für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße
Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten
Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig
abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Urheberrecht
© 2017
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und
Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.
Kundendienstadresse
ZIPPER MASCHINEN GmbH
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: [phone]
Fax: [phone]
Mail: [email protected]

TECHNIK
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 6
ZI-HAEK4100 / ZI-HAEK11000
4 TECHNIK
4.1 Komponenten
ZI-HAEK4100
1 NOT-AUS-Bügel
2 Einzugstrichter

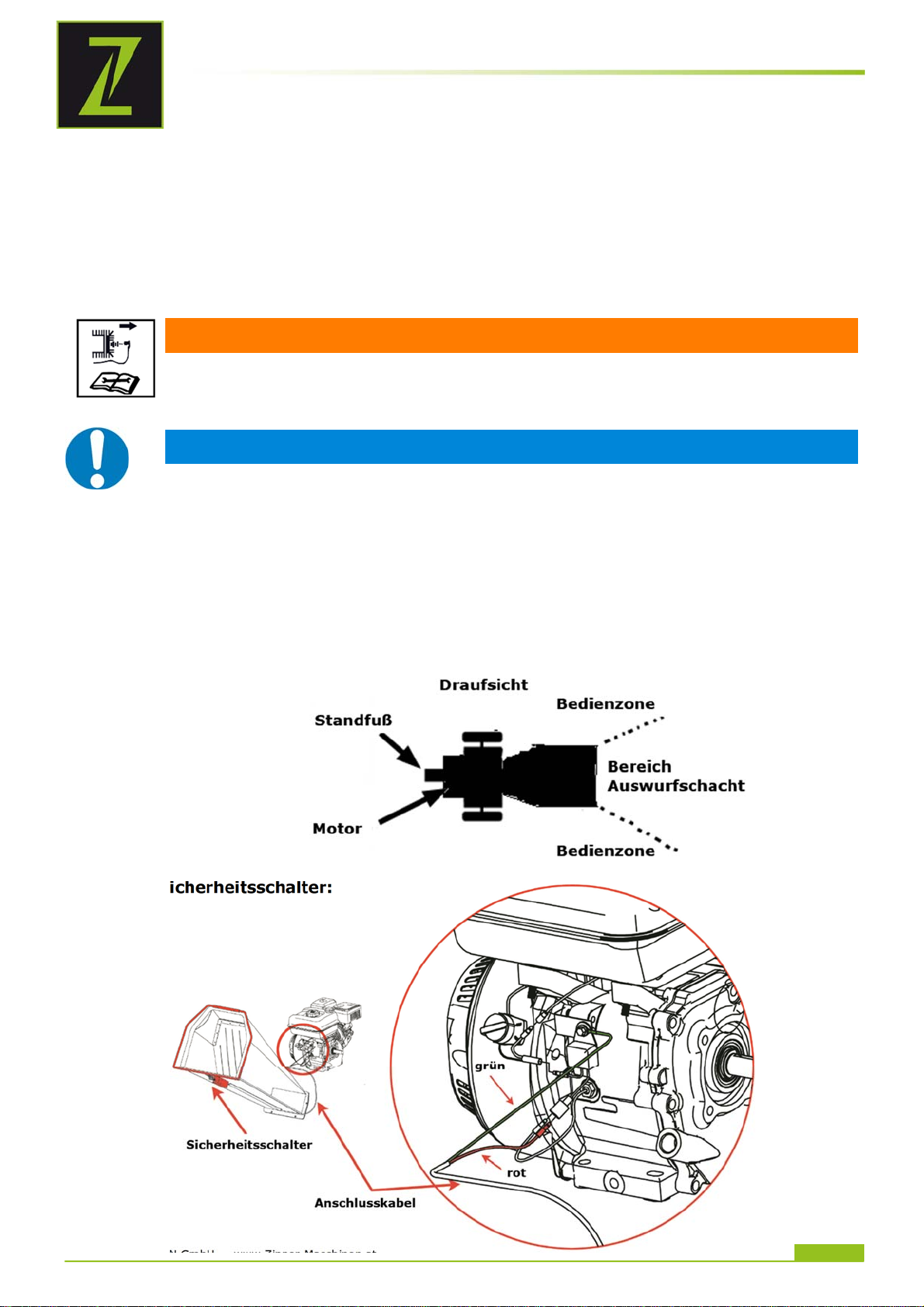

3 Sicherheitsschalter
4 Rad
5 Standfuß
6 Trommelhackwerk
7 Auswurfschacht
8 Auswurfklappe
9 Motor
ZI-HAEK11000
1 NOT-AUS-Bügel
2 Einzugstrichter
3 Sicherheitsschalter
4 Trommelhackwerk
5 Rad
6 Standfuß
7 Deichsel
8 Anhängerkupplung
9 Auswurfschacht
10 Auswurfklappe
11 Motor

TECHNIK
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 7
ZI-HAEK4100 / ZI-HAEK11000
4.2 Technische Daten
ZI-HAEK4100 ZI-HAEK11000
Motor 4-Takt OHV Benzinmotor 4-Takt OHV Benzinmotor
Treibstoff bleifreies Benzin bleifreies Benzin
Motorleistung max. 4,1 kW 9 kW
Starter Seilzug Seilzug / Elektrisch
Batterie 12 V / min. 18Ah
Leerlaufdrehzahl 1800 min
-1
1800 min
-1
Drehzahl max. 3600 min
-1
3600 min
-1
Hubraum 196 cm³ 420 cm³
Motoröl SF 15W40 SF 15W40
Messerdrehzahl 2400 min
-1
2000 min
-1
Wendemesser 2 2
Astdurchmesser max. Ø 100 mm Ø 120 mm
Maschinenmaße 555 x 850 x 870 mm 1800 x 800 x 1150 mm
Gewicht 90 kg 185 kg
Schalleistungspegel L
WA (garantiert)
115 dB(A) 119 dB(A)
Schutzart IP 20 IP 20

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 8
ZI-HAEK4100 / ZI-HAEK11000
5 SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise
sind einzuhalten.
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam
zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
zum Häckseln von Ästen aller Art bis max. Durchmesser (je nach Holzart und Frische). Welke,
feuchte, bereits mehrere Tage gelagerte Gartenabfälle nur im Wechsel mit Ästen häckseln.
Diese Maschinen sind nicht für den öffentlichen Straßenverkehr zugelassen!
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder
Garantieleistung.
WARNUNG
 Stellen Sie während des Betriebes sicher, dass keine Fremdkörper (wie
beispielsweise Steine, Glas, Metall, Erde, Plastik) in den Häcksler gefüllt werden, da
solche Fremdkörper das Häckselmesser abstumpfen und den Motor schwer
beschädigen könnten.
 Verwenden Sie Ihren Häcksler ausschließlich für die Zwecke, für die er ausgelegt
wurde.
 Der Häcksler sollte vor Gebrauch sorgfältig überprüft werden. Arbeiten Sie niemals
mit einem Häcksler, der sich in keinem guten Zustand befindet. Wenn Sie einen
Defekt an der Maschine bemerken, der eine Gefahr für den Benutzer darstellen
könnte, benutzen Sie den Häcksler nicht, bis diese Defekte behoben worden sind.
 Diese Maschine enthält ein rotierendes Häckselmesser.
 Dieses Messer hält nicht sofort nach dem Ausschalten an.
 Der Einzugstrichter muss vor Gebrauch vollständig montiert und befestigt sein.
Unzulässige Verwendung:
 Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen
Grenzen ist nicht zulässig.
 Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
 Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
 Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem
Handbuch angeführt werden.
 Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
 Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser
Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
 Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 9
ZI-HAEK4100 / ZI-HAEK11000
5.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende
Hinweise UNBEDINGT zu beachten:
 Die Maschine nur bei ausreichend guten Lichtverhältnissen verwenden, damit eine gefahrenlose
Bedienung gewährleistet werden kann.
 Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist
das Arbeiten an der Maschine verboten!
 Vorsicht bei rutschigem Untergrund – Rutschgefahr - Verletzungsgefahr. Tragen Sie beim Arbeiten
solides und rutschfestes Schuhwerk. Rutschen/ Stolpern/Fallen sind eine Hauptursache für
schwere oder tödliche Verletzungen.
 Kinder und Personen, die nicht mit dieser Betriebsanleitung vertraut sind, dürfen die Maschine
nicht benutzen!
 Die Maschine darf nur von unterwiesene Personen (Kenntnis und Verständnis dieser
Betriebsanleitung), die keine Einschränkungen von motorischen Fähigkeiten verglichen mit üblichen
ArbeitnehmerInnen aufweisen, bedient werden.
 Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden
Maschine fern zu halten!
 Im Umkreis von 12m dürfen sich keine weitere Person, insbesondere Kinder oder Haustiere
aufhalten!
 Wenn Sie die Maschine an Dritte weitergeben, ist diese Anleitung der Maschine zwingend
beizulegen.
 Vor jeder Verwendung ist die Betriebssicherheit der Maschine zu prüfen ( fester Sitz des
Schneidwerkzeuges, ordnungsgemäße Funktion des Gashebels, Sicherheitsschalter)
 Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (enganliegende
Arbeitskleidung, Schutzhandschuhe nach EN 388, Klasse 3111, Schutzbrille oder Gesichtsschutz,
Gehörschutz, Sicherheitsschuhe S1) tragen!
 Der Häcksler muss vor Gebrauch richtig zusammengebaut werden.
 Vor Pausen, Wartungs- oder Reinigungsarbeiten Maschine ausschalten, abkühlen lassen und
warten, bis das Häckselmesser zum Stillstand gekommen ist.
 Die Maschine muss während des Betriebes auf ebenem und festem Untergrund stehen.
 Stecken Sie Ihre Hände bei laufender Maschine weder in den Einzugstrichter noch in den
Auswurfschacht.
 Arbeiten Sie mit Ihrem Häcksler nur an Orten, wo er vor Wasser geschützt ist. Verwenden Sie ihn
bei Regen niemals im Außenbereich.
 Verbrennungsgefahr! Während dem Betrieb strömen heiße Abgase aus und Maschinenteile wie
etwa Auspuff und Motor werden heiß.
 ACHTUNG: Benzin ist leicht entzündlich!
 Vor dem Nachtanken Motor abstellen
 Rauchen sowie offenes Feuer sind während dem Tanken verboten.
 Tanken Sie nicht, wenn der Motor und Vergaser noch sehr heiß sind.
 Tanken nur im Freien oder in gut durchlüfteten Räumen.
 Vermeiden Sie Kontakt mit Haut und Kleidung (Brandgefahr!).
 Nach dem Tanken Tankdeckel gut verschließen und auf Dichtheit prüfen.
 Startvorgang mindestens 3m entfernt vom Tankort.
 Verschütteter Treibstoff ist sofort wegzuwischen.
 Benzin ist nur in speziell dafür vorgesehenen Behältern aufzubewahren
 Falls Benzin übergelaufen ist, darf kein Startversuch unternommen werden. Stattdessen ist die
Maschine von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist bis zur
Verflüchtigung der entstandenen Benzindämpfe zu vermeiden
 Beschädigte Benzintank-oder andere Tankverschlüsse sind auszutauschen
 Nach Beendigung des Arbeitsvorganges Benzinabsperrhahn schließen (wenn vorhanden)
 Lassen Sie den Motor niemals in abgeschlossenen oder begrenzten Bereichen laufen.
 Die Abgase enthalten giftiges Kohlenmonoxid. Die Belastung kann Bewusstlosigkeit verursachen
und zum Tod führen.

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 10
ZI-HAEK4100 / ZI-HAEK11000
 Sofern der Kraftstofftank entleert werden muss, muss dies im Feien erfolgen. Den abgelassenen
Kraftstoff in einem speziell dafür vorgesehenen Behälter aufbewahren oder sorgfältig entsorgen
Vor dem Start, nach dem Ausfall oder Schlag, überprüfen Sie:
 Die Maschine und stellen Sie sicher, dass es sich in einem guten Zustand befindet.
 Die Schneidwerkzeuge auf Abnutzung und Beschädigung.
 Den Schalldämpfer.
Beschädigte Teile sind unverzüglich zu wechseln
TRANSPORTHINWEISE:
 Motor ausschalten und abkühlen lassen
 Heben oder tragen Sie die Maschine nie bei laufendem Motor
 Warten bis Messer stillstehen
 Maschine sichern
 Tank vollständig leeren, Kraftstoffaustritt vermeiden
 Um Beschädigungen zu vermeiden die Maschine nie schleifen sondern immer vollständig anheben
LAGERHINWEISE:
 Maschine reinigen und trocknen
 Tank vollständig leeren, Kraftstoffaustritt vermeiden
 Motor vor Lagerung abkühlen lassen
 An einem trockenen, außerhalb der Reichweite von Kindern Ort, gut verpackt lagern
 Lagern Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes, in dem
möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können
 Bei laufendem oder heißem Motor darf niemals der Tankverschluss entfernt werden
Stellen Sie den Motor ab und ziehen Sie den bei Maschinen mit Batteriestart den Zündschlüssel:
 Bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihm durchführen
 Bevor Sie Blockierungen lösen
 Wenn ein Fremdkörper getroffen wurde, untersuchen Sie die Maschine auf Beschädigungen und
führen Sie die erforderlichen Reparaturen durch, bevor Sie die Maschine neu starten und mit ihm
arbeiten
 Falls die Maschine beginnt, ungewöhnlich stark zu vibrieren oder sich das Betriebsgeräusch
verstärkt, sofort untersuchen. Vor erneutem Start und Arbeiten zuerst erforderliche Reparaturen
durchführen
 Bevor Sie nachtanken
 Immer, wenn Sie die Maschine verlassen
5.3 Restrisiken
WARNUNG
Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist.
Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten) ist größte
Vorsicht geboten. Ein sicheres Arbeiten hängt von Ihnen ab!
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind
folgende Restrisiken zu beachten:
• Verletzungsgefahr für die Hände/Finger durch nachlässiges Führen des Häckselguts.
Häckselgut langsam und vorsichtig in den Einzugstrichter führen. Automatischer Einzug!
• Verletzungsgefahr: Haare und lose Kleidung etc. können erfasst und aufgewickelt werden!
Schwere Verletzungsgefahr! Sicherheitsbestimmungen bzgl. Arbeitskleidung unbedingt beachten.
 Verletzungsgefahr durch Kippen der Maschine
• Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
• Gefahr durch Lärm: Arbeiten ohne Gehörschutz kann das Gehör auf Dauer schädigen.
• Verletzungsgefahr durch Verbrennung: Berührung von Auspuff oder Gehäuse
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden,
die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von
entsprechend geschultem Fachpersonal benutzt wird.
Trotz aller Sicherheitsvorschriften ist und bleibt ihr gesunder Hausverstand und ihre entsprechende
technische Eignung/Ausbildung zur Benutzung von einer Maschine der wichtigste Sicherheitsfaktor!

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 11
ZI-HAEK4100 / ZI-HAEK11000
6 MONTAGE

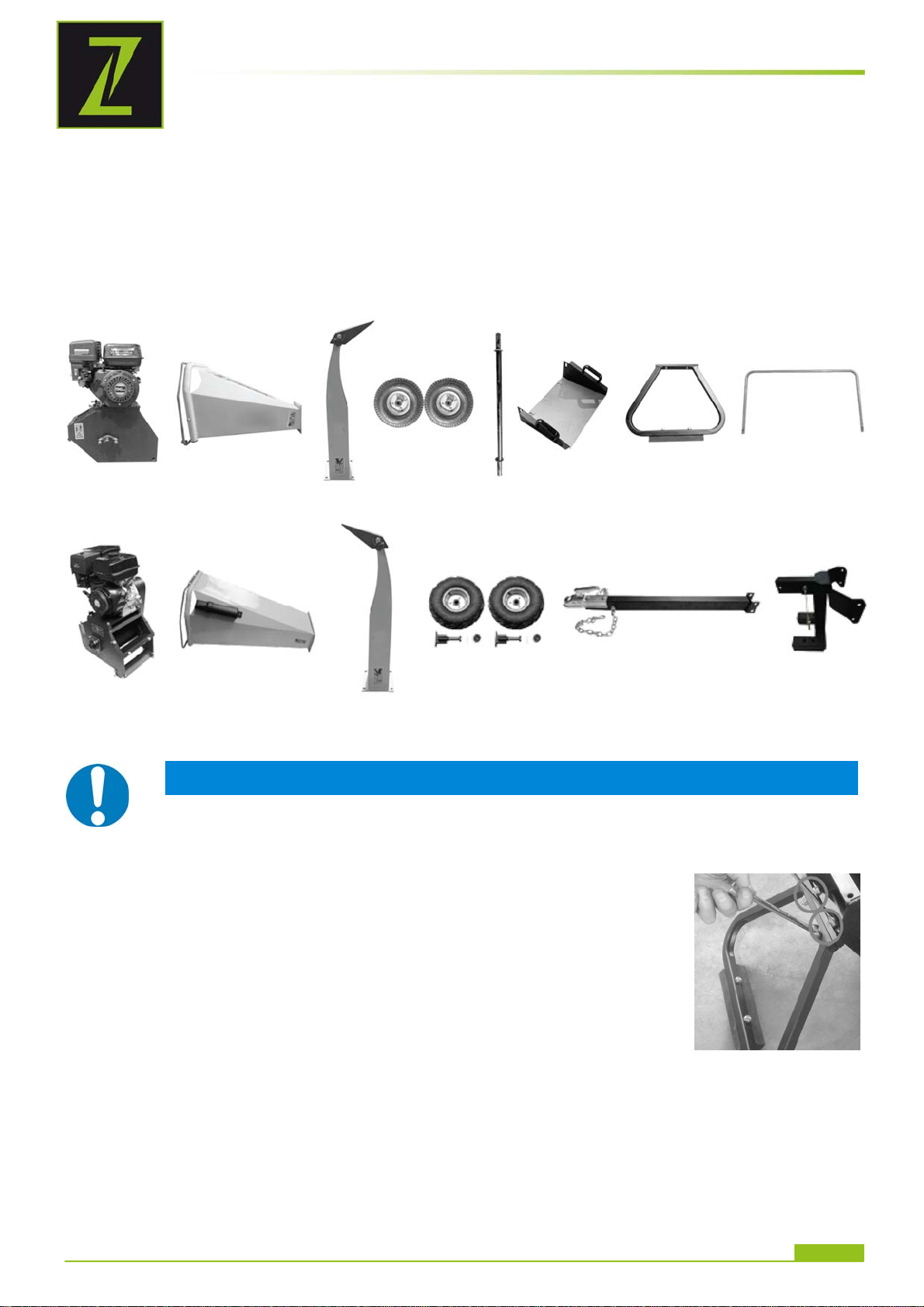

6.1.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen
oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden
müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein
vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
ZI-HAEK4100:
ZI-HAEK11000:
6.2 Zusammenbau
HINWEIS
Einige Maschinenkomponenten sind schwerer als 20kg. Zusammenbau nur
von min. 2 Personen! Zusammenbau nur bei abgeschaltetem Motor!
ZI-HAEK4100:
Standfuß:
Trommelhackwerkgestell leicht nach hinten
kippen und den Standfuß mit Schrauben
M10x35, Distanzscheiben und Muttern M10
montieren.

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 12
ZI-HAEK4100 / ZI-HAEK11000

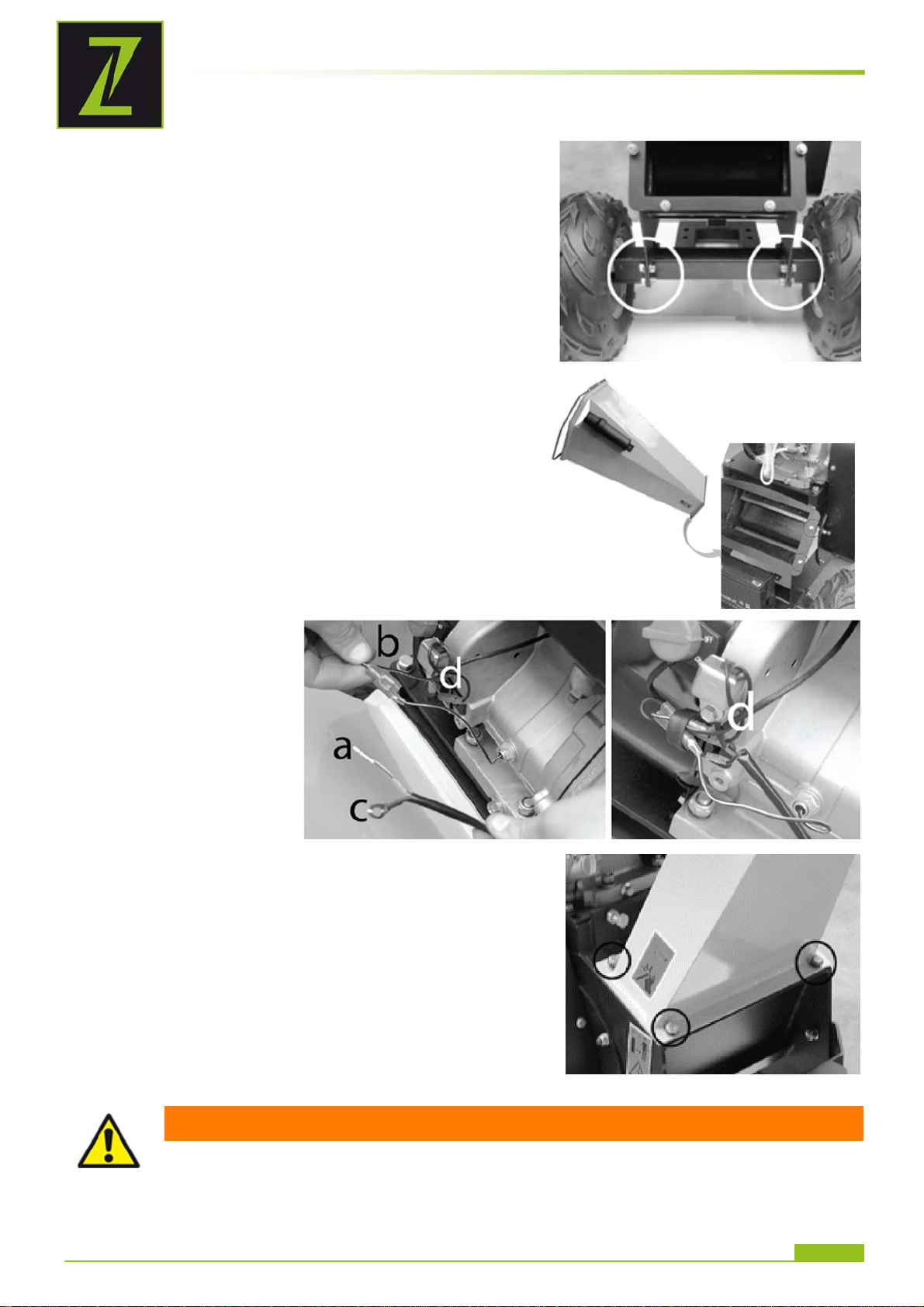

Achse:
Trommelhackwerkgestell leicht nach vorne
kippen, die Achse durch die Halterung schieben
und mit Innensechskantschrauben,
Distanzscheibe und Muttern befestigen.
Räder:
Auf beide Enden der Achse jeweils eine
Distanzscheibe stecken. Danach ein Rad über die
Achse schieben. Mit einer Distanzscheibe und
Spint sichern.
Einzugstrichter:
Einzugstrichter so auf dem
Trommelhackwerkgestell positionieren, dass die
Montagelöcher mit den Löchern am
Einzugstrichter übereinstimmen.
Mit Schrauben, Distanzscheiben und Muttern
befestigen. Achtung Schnittgefahr!
NOT-AUS-Bügel:
Beide Enden des NOT-AUS-Bügels in die dafür
vorgesehene Halterung stecken und mit einem
Splint sichern.
Einschubhilfe:
Mit Schrauben am Einzugstrichter befestigen.
Die2 langen Schrauben außen verwenden!
Sicherheitsschalter:
Kabel (a) in den Kabelschuh des Kabels
(b) stecken.
Dann Kabel (c) mit Schraube (d) mit
Motor verbinden.

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 13
ZI-HAEK4100 / ZI-HAEK11000
Auswurfschacht:
Auswurfschacht so auf dem
Trommelhackwerkgestell positionieren, dass die
Montagelöcher mit den Löchern am
Auswurfschacht übereinstimmen.
Mit Schrauben, Distanzscheiben und Muttern
befestigen.
ZI-HAEK11000:

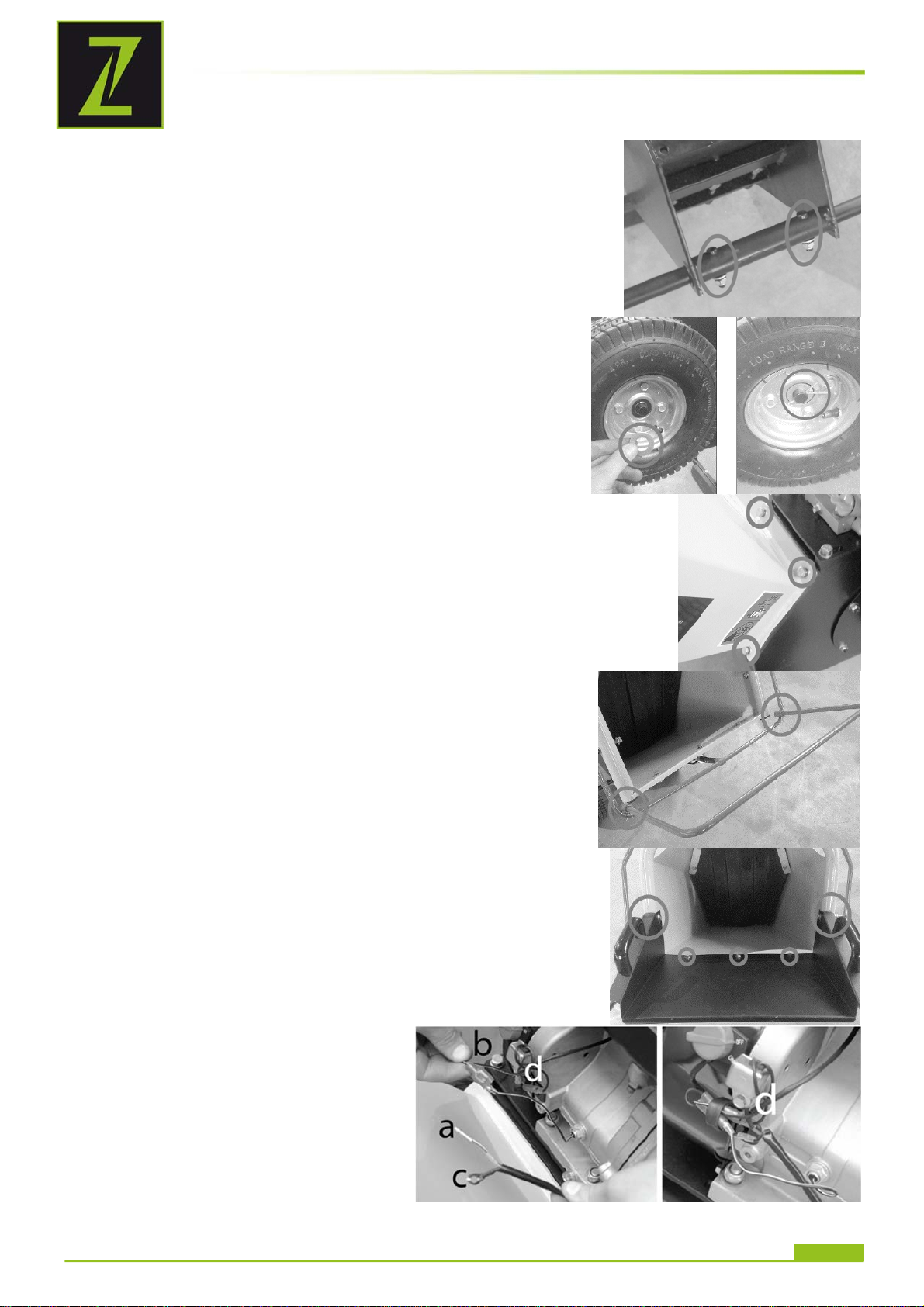

Standfuß:
Trommelhackwerkgestell leicht nach hinten kippen
und den Standfuß mit Schrauben, Distanzscheiben
und Muttern montieren.
Deichsel:
Deichsel mit Schrauben M12x100, Distanzscheiben
und Muttern M12 am Standfuß montieren.
Räder:
Die Achse durch die
Radfelge stecken,
Kronenmutter festziehen
und mit Splint sichern.
Dann Radkappe
aufstecken.

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 14
ZI-HAEK4100 / ZI-HAEK11000
Achsen:
Trommelhackwerkgestell leicht nach hinten kippen
und die Achsen mit Schrauben, Distanzscheiben und
Muttern montieren.
Einzugstrichter:
Einzugstrichter so auf dem Trommelhackwerkgestell
positionieren, dass die Montagelöcher mit den
Löchern am Einzugstrichter übereinstimmen.
Mit Muttern und Distanzscheiben befestigen.
Achtung Schnittgefahr!
Sicherheitsschalter:
Kabel (a) in den
Kabelschuh des Kabels
(b) stecken.
Dann Kabel (c) mit
Schraube (d) mit Motor
verbinden.
Auswurfschacht:
Auswurfschacht so auf dem Trommelhackwerkgestell
positionieren, dass die Montagelöcher mit den
Löchern am Auswurfschacht übereinstimmen.
Mit Schrauben, Distanzscheiben und Muttern
befestigen.
WARNUNG
Am Ende der Montage nochmals alle Verschraubungen prüfen und wenn
notwendig nachziehen!

BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 15
ZI-HAEK4100 / ZI-HAEK11000
7 BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung
der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente
sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen
Sitz.
7.1 Betriebshinweise
WARNUNG
Maschine vor Wartung, Reinigung und Pausen ausschalten!
Sicherheitsschalter muss richtig angeschlossen sein! VERLETZUNGSGEFAHR!
HINWEIS
 Beim Starten der Maschine nicht im Bereich des Auswurfschachtes stehen
 Vor jedem Start sicherstellen, dass sich im Einzugstrichter keine
Häckselreste befinden
 Häckseln erst bei Erreichen der vollen Drehzahl des Motors beginnen
 Maschinen nur mit scharfen Messern betreiben
 Verwenden Sie nur für die Maschine zulässige Messer
 Verwenden Sie nie schadhafte Messer!
 Maschine immer seitlich des Auswurfschachtes bedienen
 Nie im Bereich des Auswurfschachtes stehen
Anschluss Sicherheitsschalter:

BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 16
ZI-HAEK4100 / ZI-HAEK11000
7.2 Bedienung
WARNUNG
Bei Auslieferung enthält die Maschine KEINE Betriebsstoffe!
Lesen Sie auch die beigepackte Bedienungsanleitung des Motorenherstellers!
7.2.1 Tanken, starten, abstellen
siehe beigepackte Bedienungsanleitung des Motorenherstellers.
ACHTUNG
Um im NOTFALL den Motor schnell zu stoppen, einfach den NOT-AUS-Bügel
am Einzugstrichter drücken. In solchen Fällen nie zögern!
7.2.2 Häckseln
HINWEIS
 Häckselgut soll möglichst trocken sein!
 Zu nasses Häckselgut für zu Verstopfungen
 Häckselgut in den Einzugstrichter stecken und wenn das Häckselgut von
der Maschine erfasst und automatisch eingezogen wird, sofort loslassen
 Äste immer mit dem dicken Ende zuerst einführen
 Zu lange Seitenäste absägen und getrennt einführen
 Niemals mit Druck arbeiten
 Maschine nie überlasten
 Bei Verstopfungen oder Blockierungen Motor umgehend ausschalten und
Störungen beseitigen.
 Quer im Trichter liegendes Häckselgut ausschließlich bei abgestelltem
Motor und still stehendem Trommelhackwerk entfernen!
 Zum Entfernen einen geeignetes Holzstück (Zweig) verwenden.
 Bei außergewöhnlichen Geräuschen und Vibrationen Motor sofort
ausschalten. Störungen umgehend beheben.
Nach Beendigung der Häckselarbeit der Maschine genügend Zeit geben um das ganze
Häckselmaterial zu verarbeiten. Dadurch werden Startschwierigkeiten beim nächsten Arbeiten
vermieden!
Häckselgut:
Hecken- und Baumschnitt, Sträucher, Stauden, Äste
Nicht zu häckseln sind:
Glas, Metallteile, Kunststoffe, Plastiktüten, Steine, Stoffabfälle, Wurzeln mit Erdreich, Speise-, Fisch-
und Fleischabfälle

WARTUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 17
ZI-HAEK4100 / ZI-HAEK11000
8 WARTUNG
ACHTUNG
Vor Wartungsarbeiten Maschine ausschalten und abkühlen lassen!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen
lassen.
HINWEIS
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel
sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern
durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.
8.1 Instandhaltung und Wartungsplan
Kontrollen zur Instandhaltun
g
der Maschine
Lockere oder verlorene Schrauben Vor
j
eder Inbetriebnahme
Beschädigung von Maschinenteilen Vor jeder Inbetriebnahme
Kraftstoffstand überprüfen Vor
j
eder Inbetriebnahme
Kraftstofftank auf Dichtheit Vor
j
eder Inbetriebnahme
Maschine säubern Vor
j
eder Inbetriebnahme
Ölstand kontrollieren Vor
j
eder Inbetriebnahme
Funktion des Sicherheitsschalters Vor
j
eder Inbetriebnahme
Keilriemen kontrollieren Vor
j
eder Inbetriebnahme
Schmierun
g
Trommelhackwerk Alle 25 Betriebsstunden
Zündkerze reini
g
en Alle 25 Betriebsstunden
Luftfilter reini
g
en Alle 20-30 Betriebsstunden
8.1.1 Luftfilter reinigen
Ein verstopfter, schmutziger Luftfilter verringert die Leistungsfähigkeit Ihres Motors erheblich!
Lösen Sie die Abdeckung des Luftfilters. Nehmen Sie die Luftfilterabdeckung ab und nehmen Sie den
Luftfilter heraus. Reinigen Sie den Luftfilter und tropfen Sie einige Tropfen Motoröl auf den Filter. Setzen
Sie den Filter wieder ein und montieren Sie die Luftfilterabdeckung.
8.1.2 Zündkerze reinigen
Nehmen Sie die Zündkerzenkappe ab. Lösen und entfernen Sie vorsichtig die Zündkerze. Reinigen Sie
die Zündkerze mit einer kleinen Bürste von Rußablagerungen etc.
Der Kontaktabstand zwischen den beiden Kontakten sollte etwa 0,5mm - 0,7mm betragen
8.1.3 Schmierung Trommelhackwerk
Die Lager des Trommelhackwerks beidseitig an den
Schmiernippel abschmieren. Auch nach jeder Reinigung!
 Keilriemenabdeckung abmontieren.
 Schmiernippel mit Lappen reinigen
 Fettpresse ansetzen und Fett einpumpen
 Keilriemenabdeckung wieder montieren

WARTUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 18
ZI-HAEK4100 / ZI-HAEK11000
8.1.4 Keilriemen einstellen
Der Keilriemen verbindet den Motor und dem Trommelhackwerk. Speziell bei neuen Maschinen oder
nach einem Keilriemenwechsel weitet sich dieser nach einiger Zeit und wird locker. Wenn der
Keilriemen auf Daumendruck mehr als 10-15 mm nachgibt ist ein Nachjustieren
des Riemens notwendig.
1. Schalten Sie die Maschine aus und nehmen Sie die Riemenabdeckung ab.
2. Lösen Sie die vier Muttern am Motor.
3. Bewegen Sie den Motor nach hinten zum Spannen und nach vorn zum Lockern
des Keilriemens.
4. Setzen Sie die Antriebs- und Motorriemenscheibe parallel zueinander (ein Lineal
kann behilflich sein). Ziehen Sie die vier Schrauben am Motor wieder fest.
5. Bringen Sie die Riemenabdeckung wieder an.
8.1.5 Messer
HINWEIS
 Schutzhandschuhe tragen.
 Nach ca. 30-50 Betriebsstunden sind, bei normalen Einsatzbedingungen,
die Messer stumpf.
 Messer sind stumpf wenn:
o Häckselgeräusch schwerfällig,
o Häckselgeschwindigkeit stark abgenommen
o Keilriemen (trotz korrekter Spannung) rutscht
 Trommelmesser und Gegenmesser können jeweils 1 mal gewendet werden
 Beschädigte Messer sofort austauschen!
Befestigungsschrauben lösen, Messer wenden (wenn nötig schleifen) und wieder befestigen.
Bei Gegenmesser Schnittspalt von 0,5 mm einstellen.
8.1.6 Vergaser
HINWEIS
Vergasereinstellungen sind nur von geschultem Fachpersonal durchzuführen!
8.1.7 Tanken
Jedes Normalbenzin (unverbleites Benzin) mit einer Oktanzahl (ROZ) von 95 kann verwendet werden.
Niemals ein Öl-Benzin-Gemisch oder schmutziges Benzin verwenden. Eindringen von Schmutz, Staub
oder Wasser in den Kraftstofftank verhindern.
HINWEIS
Benzinersatz ist nicht zu empfehlen, weil dieser die Bauteile des Kraftstoffsystems angreifen kann.

FEHLERBEHEBUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 19
ZI-HAEK4100 / ZI-HAEK11000
8.1.8 Reinigung
Maschine von Verunreinigungen befreien.
Maschinengehäuse mit einem feuchten Tuch und gegebenenfalls etwas handelsüblichem Spülmittel
säubern.
HINWEIS
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu
Sachschäden an der Maschine!
Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden
Blanke Flächen der Maschine gegen Korrosion imprägnieren (z.B. mit Rostschutzmittel WD40)!
8.1.9 Lagerung
Wenn die Maschine länger als 30 Tage gelagert wird:
 Warten Sie bis die Maschine ausreichend abgekühlt ist.
 Maschine gründlich reinigen.
 Lassen Sie den Treibstoff aus dem Tank und dem Vergaser in ein geeignetes Auffanggefäß ab und
lagern Sie den abgelassenen Treibstoff in einem geeigneten Behälter.
 Bedecken Sie die Maschine gut und lagern Sie diese an einem trockenen und sauberen Ort.
8.1.10 Entsorgung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden
für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten.
Vermeiden Sie Schäden durch auslaufende Betriebsstoffe: Entfernen Sie die
Betriebsstoffe vor der
Entsorgung. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges
Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet Ihre alte Maschine
fachgerecht zu entsorgen.
9 FEHLERBEHEBUNG
ACHTUNG
Vor jeder Fehlerbehebung Maschine ausschalten, Stillstand abwarten, abkühlen
lassen und Zündkerzenstecker ziehen!
Fehler Mö
g
liche Ursache Behebun
g
Motor startet nicht  Zündschalter defekt

Zündschalter reparieren
 Tank lee
r

T
anken
 Zündkerze verschmutzt, defekt

Reini
g
en, wechseln
 Kraftstoffleitung fehlerhaft

Kraftstoffleitung auf
Beschädigungen und Knicke
überprüfen
Zu wenig Leistung  Luftfilter verschmutzt

Luftfilter reini
g
en
 Keilriemen

Spannen, wechseln
 Überlastun
g

Materialzufuhr verrin
g
ern
 Verstopfun
g

Häcksel
g
ut entfernen
 Messer stump
f

Messer wenden/schleifen
Häckselgut wird nicht
automatisch eingezogen  Messer stump
f

Messer wenden/schleifen
Außergewöhnliche
Lärmentwicklun
g
 Lose Teile, Schrauben oder Muttern

Nachziehen oder befestigen
HINWEIS
Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese
ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene
Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben
des Problems hinzu.

PREFACE (EN)
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 20
ZI-HAEK4100 / ZI-HAEK11000
10 PREFACE (EN)
Dear Customer!
This manual contains important information and advice for the correct and safe use and
maintenance of the shredder ZI-HAEK4100 / ZI-HAEK11000.
Following the usual commercial name of the machine (see cover) is substituted in this manual with
the name "machine".
The manual is part of the machine and may not be stored separately. Read it profoundly before first
use of the machine and keep it for later reference. When the machine is handed to other persons
always put the manual to the machine.
Please follow the security instructions!
Please read the entire manual, to prevent misunderstandings, machine damage or even injuries!
Due to continuous development of our products illustrations, pictures might differ
slightly.
If you however find errors in this manual, please inform us.
Technical changes excepted!
Copyright law
© 2017
This manual is protected by copyright law – all rights reserved. Especially the reprinting as well as
the translation and depiction of pictures will be prosecuted by law. Court of jurisdiction is the
Landesgericht Linz or the competent court for 4707 Schlüsslberg, AUSTRIA.
Customer Support
ZIPPER MASCHINEN GmbH
Gewerbepark 8, 4707 Schlüsslberg
AUSTRIA
Tel.: [phone]
Fax: [phone]
Mail: [email protected]
