Zanussi ZHC601X User manual

EN
USER MANUAL
DE
GEBRAUCHSANLEITUNG
FR
MANUEL D’UTILISATION
NL
GEBRUIKSAANWIJZING
ES
MANUAL DE USO
PT
LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO
IT
LIBRETTO DI USO
SV
ANVÄNDNINGSHANDBOK
NO
BRUKSVEILEDNING
FI
KÄYTTÖOHJEET
DA
BRUGSVEJLEDNING
RU
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ET
KASUTUSJUHEND
LV
LIETOŠANAS PAMĀCĪBA
LT
NAUDOTOJO VADOVAS
UK
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
HU
HASZNÁLATI ÚTMUTATÓ
CS
NÁVOD K POUŽITÍ
SK
NÁVOD NA POUŽÍVANIE
RO
MANUAL DE FOLOSIRE
PL
INSTRUKCJA UŻYTKOWANIA
HR
KNJIŽICA S UPUTAMA
SL
NAVODILO ZA UPORABO
EL
ΟΔΗΓΊΕΣ ΧΡΗΣΗΣ
TR
KULLANIM KITAPÇIĞI
BG
РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ
KK
ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ
MK
УПАТСТВО ЗА КОРИСНИК
SQ
UDHËZUES PËR PËRDORIMIN
SR
КОРИСНИЧКО УПУТСТВО
AR
Cooker Hood
Dunstabzugshaube
Hotte De Cuisine
Afzuigkap
Campana
Exaustor
Cappa
Spisäkt
Kjøkkenvifte
Liesituuletin
Emhætte
Вытяжкa
Pliidikumm
Tvaiku Nosūcējs
Dangtis
Витяжка
Motorháztetõ
Odsavač Par
Kapucňa
Cartier
Okap Kuchenny
Kapuljača
Napa
Απορροφητήρας
Ocak Davlumbaz
Аспиратора
Сорып
Аспираторот
Kapak Tenxhere
Кухињског Аспиратора
2
6
10
14
18
22
26
30
34
37
40
44
48
52
55
58
62
66
70
74
78
82
86
89
93
98
102
106
110
114
118
ZHC601X
ZHC901X

2
www.zanussi.com
Recommendations
and suggestions
• The Instructions for Use apply
to several versions of this appli-
ance. Accordingly, you may nd
descriptions of individual features
that do not apply to your specic
appliance.
• The manufacturer will not be held
liable for any damages resulting
from incorrect or improper instal-
lation.
• The minimum safety distance
between the cooker top and the
extractor hood is 650 mm (some
models can be installed at a
lower height, please refer to the
paragraphs on working dimensions
and installation).
• Check that the mains voltage
corresponds to that indicated on
the rating plate xed to the inside
of the hood.
• For Class I appliances, check that
the domestic power supply guaran-
tees adequate earthing. Connect
the extractor to the exhaust ue
through a pipe of minimum diam-
eter 120 mm. The route of the
ue must be as short as possible.
• Do not connect the extractor hood
to exhaust ducts carrying combus-
tion fumes (boilers, replaces, etc.).
• If the extractor is used in conjunc-
tion with non-electrical appliances
(e.g. gas burning appliances),
a sufcient degree of aeration
must be guaranteed in the room
in order to prevent the backow
of exhaust gas. The kitchen must
have an opening communicating
directly with the open air in order
to guarantee the entry of clean air.
When the cooker hood is used
in conjunction with appliances
supplied with energy other than
electric, the negative pressure in
the room must not exceed 0,04
mbar to prevent fumes being
drawn back into the room by the
cooker hood.
• In the event of damage to the
power cable, it must be replaced
by the manufacturer or by the
technical service department, in
order to prevent any risks.
• If the instructions for installation
for the gas hob specify a greater
distance specied above, this has
to be taken into account. Regula-
tions concerning the discharge of
air have to be fullled.
• Use only screws and small parts
in support of the hood.
Warning: Failure to install the
screws or xing device in accord-
ance with these instructions may
result in electrical hazards.
• Connect the hood to the mains
through a two-pole switch having
a contact gap of at least 3 mm.
Use
• The extractor hood has been
designed exclusively for domestic
use to eliminate kitchen smells.
• Never use the hood for purposes
other than for which it has been
designed.
• Never leave high naked ames
under the hood when it is in op-
eration.
• Adjust the ame intensity to direct
it onto the bottom of the pan only,
EN

3
www.zanussi.com
making sure that it does not engulf
the sides.
• Deep fat fryers must be continu-
ously monitored during use: over-
heated oil can burst into ames.
• Do not ambè under the range
hood; risk of re.
• This appliance can be used by
children aged from 8 years and
above and persons with reduced
physical, sensory or mental ca-
pabilities or lack of experience
and knowledge if they have been
given supervision or instruction
concerning use of the appliance
in a safe way and understand
the hazards involved. Children
shall not play with the appliance.
Cleaning and user maintenance
shall not be made by children
without supervision.
• “CAUTION: Accessible parts may
become hot when used with cook-
ing appliances.”
Maintenance
• The symbol on the product or
on its packaging indicates that this
product may not be treated as
household waste. Instead it shall
be handed over to the applicable
collection point for the recycling
of electrical and electronic equip-
ment. By ensuring this product is
disposed of correctly, you will help
prevent potential negative conse-
quences for the environment and
human health, which could other-
wise be caused by inappropriate
waste handling of this product. For
more detailed information about
recycling of this product, please
contact your local city ofce, your
household waste disposal service
or the shop where you purchased
the product.
• Switch off or unplug the appliance
from the mains supply before car-
rying out any maintenance work.

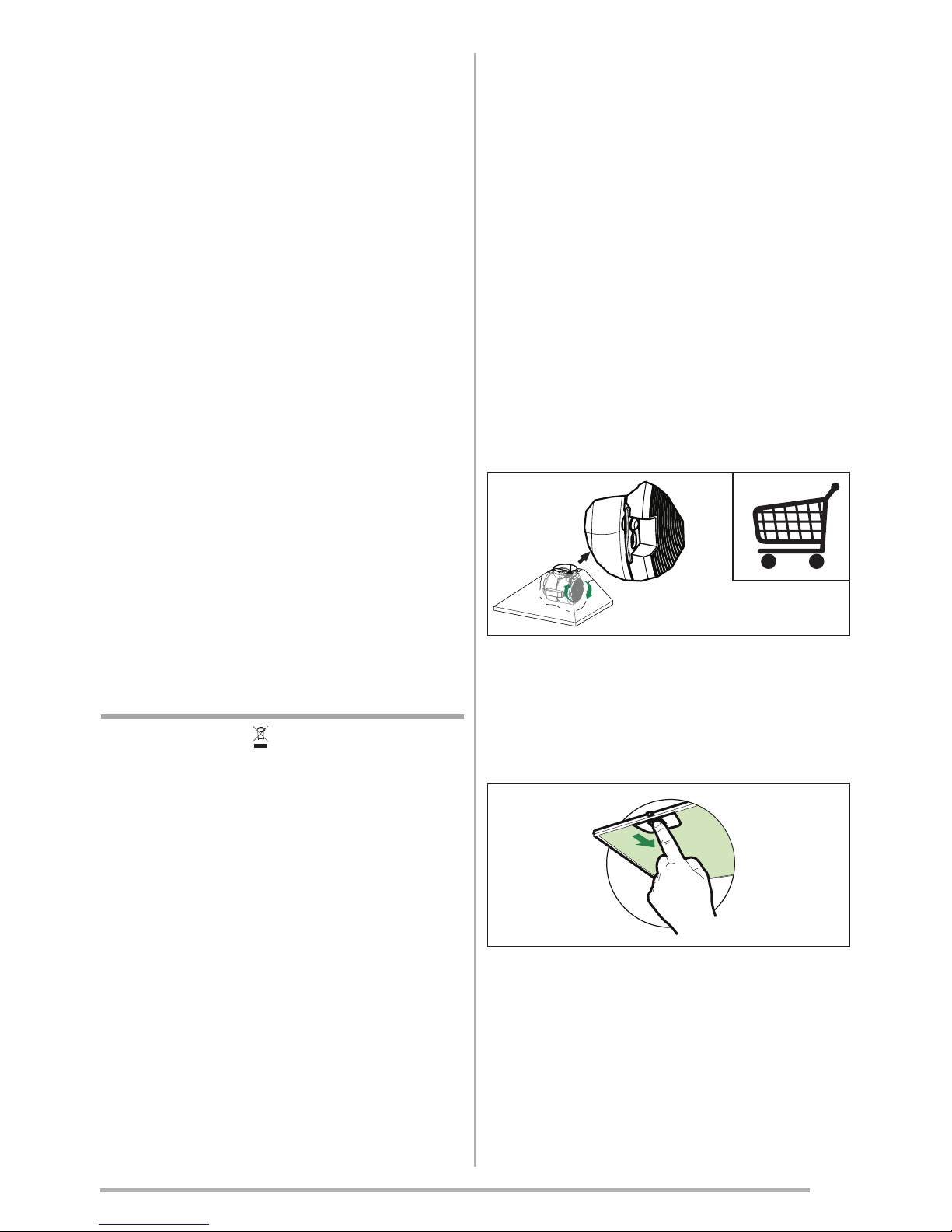

• Clean and/or replace the Filters
after the specied time period
(Fire hazard).
- Activated charcoal lter Wthese
lters are not washable and can-
not be regenerated, and must be
replaced approximately every 4
months of operation, or more
frequently with heavy usage.
W
- Grease lters Z The lters must
be cleaned every 2 months of
operation, or more frequently for
particularlyheavyusage,andcan
be washed in a dishwasher.
Z
• Clean the hood using a damp
cloth and a neutral liquid detergent.

4
www.zanussi.com

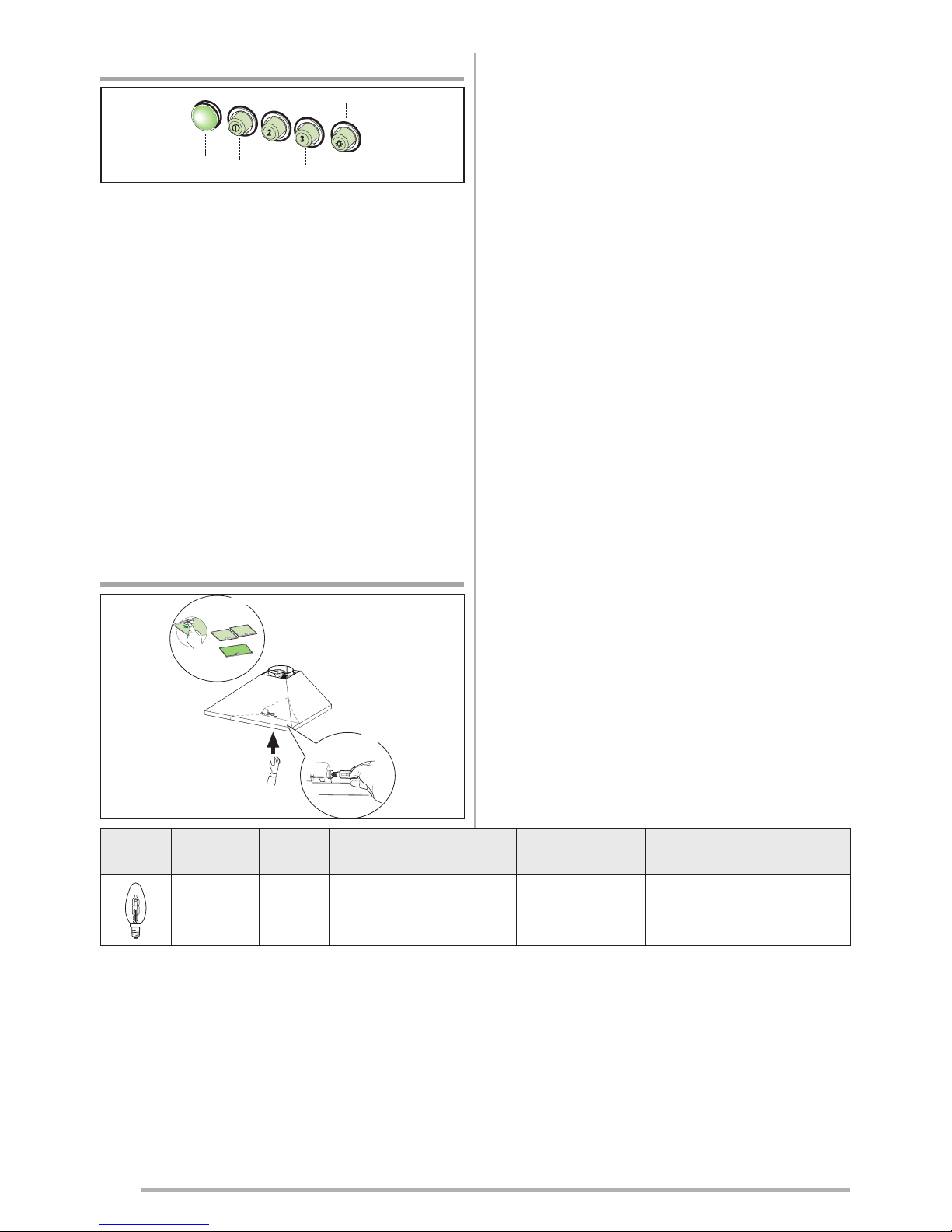

Controls

 

LLight Switches the lighting system on and off.
SLed Motor running led.
V1 Motor Switches the extractor motor on and off at
low speed. Used to provide a continuous
and silent air change in the presence of light
cooking vapours.
V2 Speed Medium speed, suitable for most operating
conditions given the optimum treated air
ow/noise level ratio.
V3 Speed Maximum speed, used for eliminating the
highest cooking vapour emission, including
long periods.
Lighting


Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code
4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100

5
www.zanussi.com
Empfehlungen und hinweise
• Diese Gebrauchsanleitungen be-
ziehen sich auf die verschiedenen
Modelle derAbzugshaube. Darum
kann es möglich sein, dass die
Beschreibung bestimmter Merk-
male für das vorliegende Gerät
nicht zutrifft.
• Der Hersteller haftet nicht für et-
waige Schäden, die durch die feh-
lerhafte Installation oder falschen
Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwi-
schen Kochfeld undAbzugshaube
beträgt 650 mm (einige Modelle
können auch niedriger installiert
werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspan-
nung den Daten des Typenschilds
im Innern der Haube entspricht.
• Für Geräte der Klasse I muss
kontrolliert werden, ob das häus-
liche Versorgungsnetz korrekt
geerdet ist. Die Absaughaube
mit Hilfe eines Rohrs mit einem
Mindestdurchmesser von 120 mm
mit dem Rauchabzug verbinden.
Der Verlauf des Rauchabzugs soll
so kurz wie möglich sein.
• Die Abzugshaube darf nicht an
einen Schacht angeschlossen
werden, in den Rauchgase gelei-
tet werden (z. B. von Heizkessel,
Kaminen, usw.).
• Falls in dem Raum neben dem
Abzug auch nicht mit Strom
betriebene Geräte (zum Beispiel
Gasgeräte) eingesetzt werden,
muss für eine ausreichende Be-
lüftung gesorgt werden, damit der
Rückuss der Abgase verhindert
wird. Die Küche muss eine direkte
Öffnung nach Außen aufweisen,
damit ein ausreichender Luftaus-
tausch gewährleistet wird. Wird
die Abzugshaube zusammen mit
nicht mit Strom betriebenen Geräte
eingesetzt wird, darf der Unter-
druck im Raum 0,04 mbar nicht
überschreiten, damit die Abgase
nicht wieder angesaugt werden.
• Schadhafte Kabel müssen durch
den Hersteller oder vom Kunden-
dienst ausgewechselt werden,
damit jedes Risiko ausgeschlossen
wird.
• Falls die Montageanweisungen
für die gasbetriebene Kochmulde
einen größerenAbstand vorschrei-
ben, als der oben angegebene,
muss diese Vorgabe befolgt wer-
den. Es sind sämtliche Abluftvor-
schriften zu beachten.
• Nur für die Abzugshaube geeig-
nete Schrauben und Kleinteile
verwenden.
Achtung: werden die Schrauben
und Befestigungselemente nicht
entsprechend der vorliegenden
Anleitungen verwendet, besteht
Stromschlaggefahr.
• Die Abzugshaube mittels zweipo-
ligem Schalter mit einer Öffnung
der Kontakte von mindestens 3
mm an das Netz anschließen.
Gebrauch
• Die Abzugshaube wurde aus-
schließlich für den häuslichen Ge-
brauch entwickelt, um Kochdünste
zu beseitigen.
• Die Haube darf nur für die ihr zuge-
dachten Zwecke benutzt werden.
• Unter der eingeschalteten Haube
keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass
DE

6
www.zanussi.com
sie nicht über den Boden des
Kochgeschirrs hinausreicht.
• Fritteusen müssen während des
Gebrauchs ständig überwacht
werden: überhitztes Öl könnte sich
entzünden.
• Auf keinen Fall unter der Haube
ambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen
mit eingeschränkten physischen,
sensorischen oder psychischen
Fähigkeiten, oder mit mangelnden
Erfahrungen oder Kenntnissen
dürfen nicht mit dem Gerät um-
gehen, es sei denn, sie werden
von einer für ihre Sicherheit ver-
antwortlichen Person beaufsichtigt
oder angeleitet. Sicherstellen, dass
Kinder nicht mit dem Gerät herum-
spielen können. Reinigungs- und
Wartungsarbeiten dürfen nicht von
unbeaufsichtigten Kindern durch-
geführt werden.
• ACHTUNG: Die zugänglichen Tei-
le können während des Gebrauchs
der Kochgeräte sehr heiß werden.
Wartung
• Das Symbol am Produkt oder
auf der Verpackung weist darauf
hin, dass das Gerät nicht als
normaler Hausmüll entsorgt wer-
den darf. Das ausrangierte Gerät
muss vielmehr bei einer speziellen
Sammelstelle für elektrische und
elektronische Geräte abgegeben
werden. Mit der vorschriftsmäßigen
Entsorgung des Gerätes trägt der
Benutzer dazu bei, schädliche
Auswirkungen auf Umwelt und
Gesundheit zu vermeiden. Wei-
tere Informationen zum Recycling
dieses Produktes können bei der
zuständigen Behörde, der örtlichen
Abfallbeseitigung oder bei dem
Händler, der das Gerät verkauft
hat, eingeholt werden.
• Vor Reinigungs- oder Wartungs-
arbeiten am Gerät muss dieses
ausgeschaltet und spannungslos
gemacht werden.
• Die Filter stets nach den ange-
gebenen Intervallen reinigen oder
auswechseln (Brandgefahr).
- Geruchsfilter WSie können
weder gewaschen noch wie-
derverwendet werden und sind
alle 4 Betriebsmonate bzw. bei
starkem Einsatz auch häuger
auszutauschen.
W
- Fettlter ZSiemüssennach2-mo-
natigem Betrieb bzw. bei starkem
Einsatz auch häuger gereinigt
werden, was im Geschirrspüler
möglich ist.
Z
• Zur Reinigung der Haubenächen
Wir empfehlen ein feuchtes Tuch
und ein mildes Flüssigreinigungs-
mittel.

7
www.zanussi.com
Bedienelemente

 

LBeleucht. Schaltet die Beleuchtung ein und aus.
SLed Betriebsanzeigelampe.
V1 Motor Schaltet den Gebläsemotor mit minima ler
Geschwindigkeit ein oder aus.Diese Stufe
ist für einen ständigen und besonders leisen
Luftaustausch bei geringer Kochdunstent
wicklung geeignet.
V2 Geschw.Mittlere
Gebläsestufe, eignet sich aufgrund des gu-
ten Verhältnisses zwischen Fördervolumen
und Geräuschentwicklung für die meisten
Anwendungssituationen.
V3 Geschw.Höchste
Gebläsestufe, eignet sich für starke Koch-
dunstentwicklung, auch über längere Zeit
hin.
Beleuchtung


Lampe Leistung (W) Fassung Spannung (V) Größe (mm) ILCOS-Code
4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100

8
www.zanussi.com
Conseils et suggestions
• Les instructions pour l’utilisation
se réfèrent aux différents modèles
de cet appareil. Par conséquent,
certaines descriptions de carac-
téristiques particulières pourraient
ne pas appartenir spéciquement
à cet appareil.
• En aucun cas le fabricant ne peut
être tenu pour responsable d’éven-
tuels dommages dus à une instal-
lation ou à une utilisation impropre.
• La distance de sécurité minimum
entre le plan de cuisson et la hotte
aspirante est de 650 mm (certains
modèles peuvent être installés à
une hauteur inférieure ; voir le para-
graphe concernant les dimensions
de travail et l’installation).
• Assurez-vous que la tension de
votre secteur correspond à celle
indiquée sur la plaque des données
appliquée à l’intérieur de la hotte.
• Pour les appareils de Classe I,
s’assurer que l’installation électrique
de votre intérieur dispose d’une
mise à la terre adéquate. Relier
l’aspirateur au conduit de chemi-
née avec un tube d’un diamètre
minimum de 120 mm. Le parcours
des fumées doit être le plus court
possible.
• Ne pas relier la hotte aspirante aux
conduits de cheminée qui ache-
minent les fumées de combustion
(par exemple de chaudières, de
cheminées, etc.).
• Si vous utilisez l’aspirateur en
combinaison avec des appareils
non électriques (par ex. appareils à
gaz), vous devez garantir un degré
d’aération sufsant dans la pièce,
an d’empêcher le retour du ux
des gaz de sortie. La cuisine doit
présenter une ouverture communi-
quant directement vers l’extérieur
pour garantir l’amenée d’air propre.
Si vous utilisez la hotte de cuisine
en combinaison avec des appareils
non alimentés à l’électricité, la
pression négative dans la pièce ne
doit pas dépasser 0,04 mbar an
d’éviter que la hotte ne réaspire
les fumées dans la pièce.
• Si le cordon d’alimentation est
endommagé, veuillez le faire rem-
placer par le fabricant ou par un
service après-vente agréé pour
éviter tout risque d’accident.
• Si les instructions d’installation du
plan de cuisson à gaz spécient
une distance supérieure à celle
indiquée ci-dessus, veuillez impé-
rativement en tenir compte. Toutes
les normes concernant l’évacuation
de l’air doivent être respectées.
• Utiliser exclusivement des vis et
des petites pièces du type adapté
pour la hotte.
Attention: toute installation des vis
et des dispositifs de xation non
conforme aux présentes instruc-
tions peut entraîner des risques
de décharges électriques.
• Brancher la hotte à l’alimentation
de secteur avec un interrupteur
bipolaire ayant une ouverture des
contacts d’au moins 3 mm.
Utilisation
• Cette hotte aspirante a été conçue
exclusivement pour un usage
domestique, dans le but d’éliminer
les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des
FR

9
www.zanussi.com
objectifs différents de ceux pour
lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé
sous la hotte lorsque celle-ci est
en fonction.
• Régler l’intensité du feu de manière
à l’orienter exclusivement vers le
fond de la casserole, en vous
assurant qu’il ne déborde pas sur
les côtés.
• Contrôler constamment les fri-
teuses durant leur utilisation: l’huile
surchauffée risque de s’incendier.
• Ne pas amber des mets sous la
hotte: sous risque de provoquer
un incendie.
• Cet appareil n’est pas destiné à
être utilisé par des enfants d’un
âge inférieur à 8 ans, ni par des
personnes dont les capacités phy-
siques, sensorielles ou mentales
sont diminuées ou qui ont une
expérience et des connaissances
insufsantes, à moins que ces
enfants ou ces personnes ne
soient attentivement surveillés et
instruits sur la manière d’utiliser
cet appareil en sécurité et sur
les dangers que cela comporte.
Assurez-vous que les enfants ne
jouent pas avec cet appareil. Le
nettoyage et l’entretien de la part
de l’utilisateur ne doivent pas être
effectués par des enfants, à moins
que ce ne soit sous la surveillance
d’une personne responsable.
• ATTENTION: les parties acces-
sibles peuvent devenir très chaudes
durant l’utilisation des appareils de
cuisson.

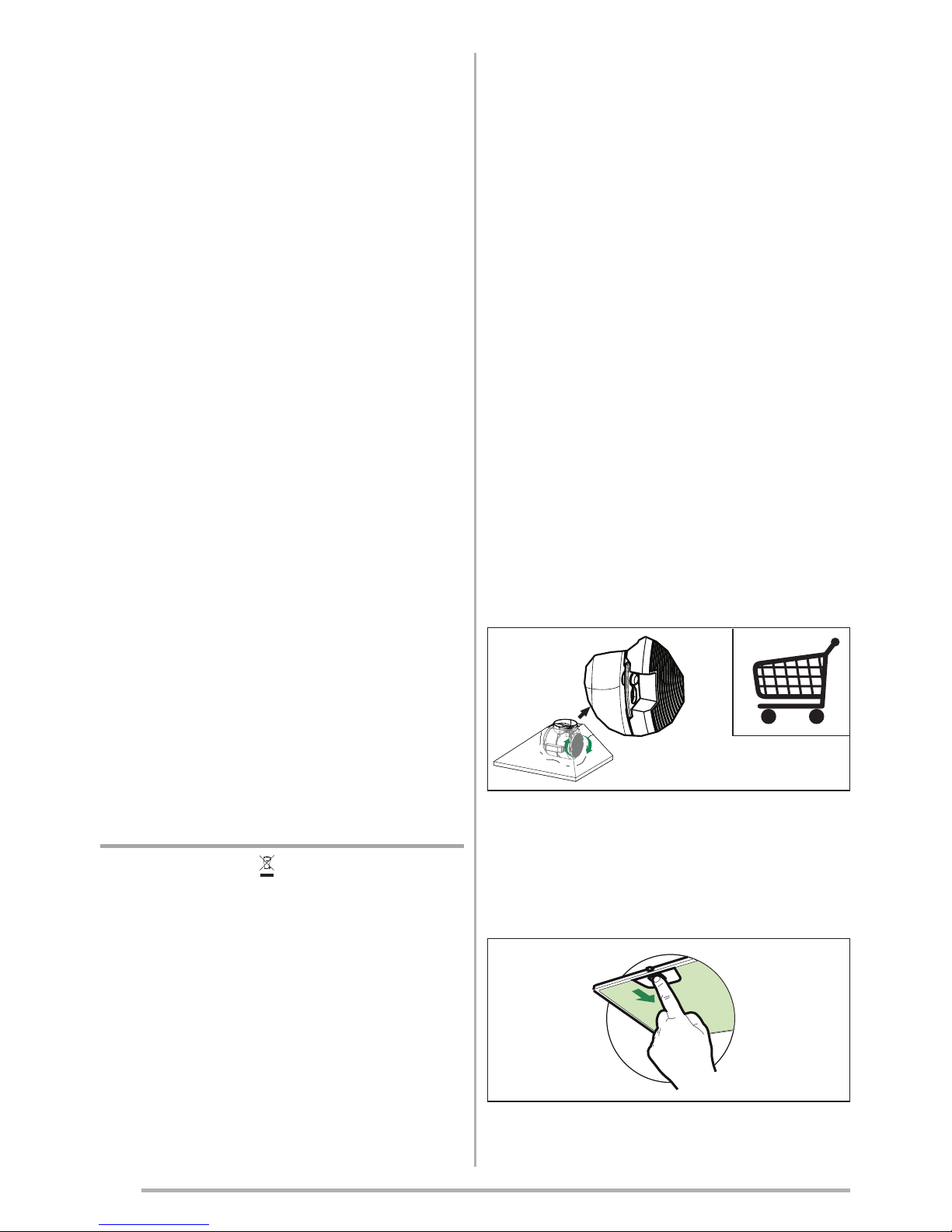

Entretien
• Le symbole marqué sur le pro-
duit ou sur son emballage indique
que ce produit ne peut pas être
éliminé comme déchet ménager
normal. Lorsque ce produit doit
être éliminé, veuillez le remettre à
un centre de collecte prévu pour
le recyclage du matériel électrique
et électronique. En vous assurant
que cet appareil est éliminé correc-
tement, vous participez à prévenir
des conséquences potentiellement
négatives pour l’environnement et
pour la santé, qui risqueraient de
se présenter en cas d’élimination
inappropriée. Pour toute information
supplémentaire sur le recyclage de
ce produit, contactez votre munici-
palité, votre déchetterie locale ou
le magasin où vous avez acheté
ce produit.
• Avant d’effectuer toute opération de
nettoyage et d’entretien, éteindre ou
débrancher l’appareil du secteur.
• Nettoyer et/ou remplacer les ltres
après le délai indiqué (danger
d’incendie).
- Filtre anti-odeur WIl ne sont pas
lavablesnirégénérables,ilfautles
remplaceraumoinstousles4mois
d’emploi ou plus fréquemment
en cas d’emploi particulièrement
intense.
W
- Filtres anti-graisse ZLavables au
lave-vaisselle,ilsdoiventêtrelavés
environtousles2moisd’emploiou
plusfréquemmentencasd’emploi

10
www.zanussi.com
particulièrement intense.
Z
• Pour le nettoyage des surfaces de
la hotte, il suft d’utiliser un chiffon
humide et détersif liquide neutre.

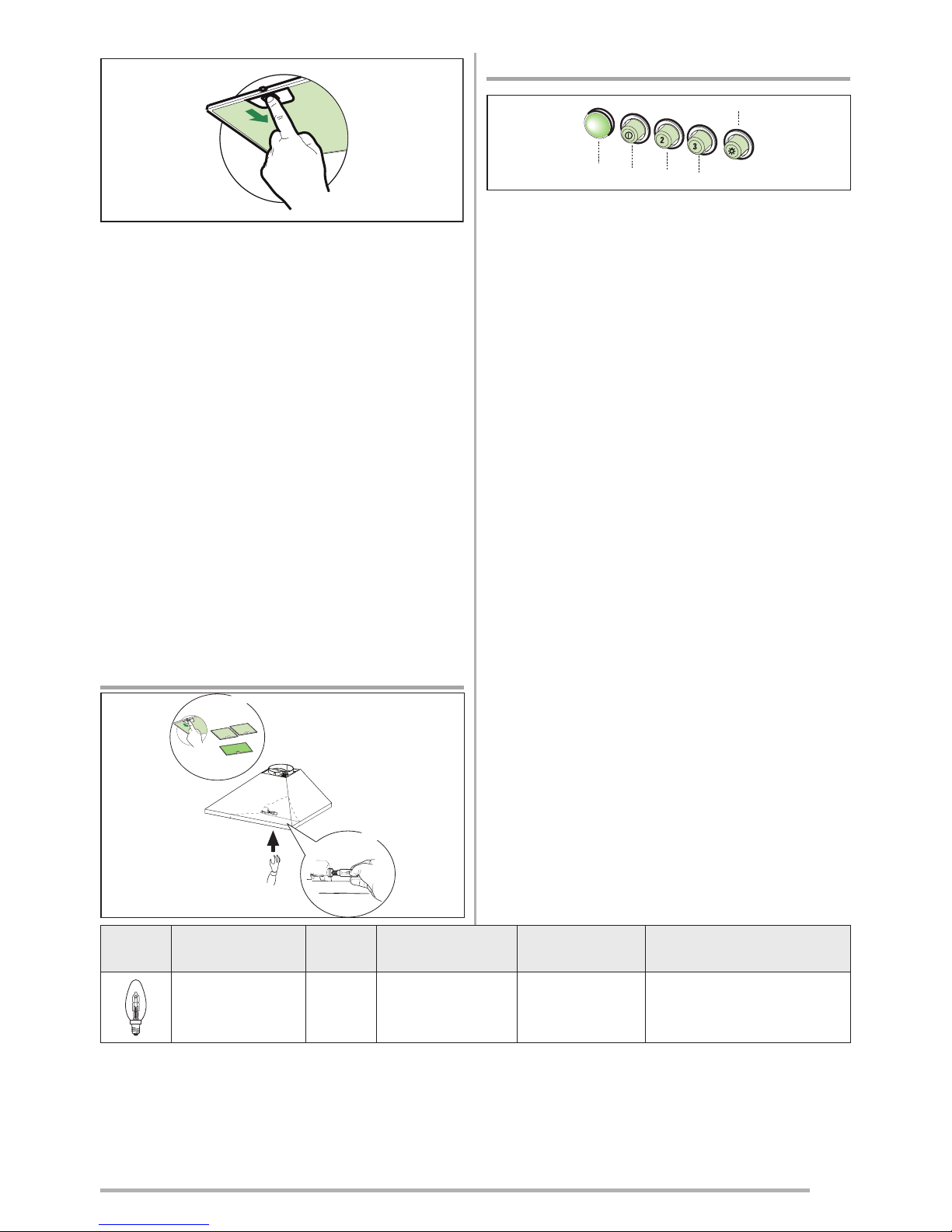

Commandes

 

L Lumières Allume et éteint l’installation de l’éclairage.
SDel Del allumage Moteur.
V1 Moteur Met en marche et à l’arrêt le moteur aspira-
tion à vitesse minimale, pour un rechange
d’air permantent particulièrement silencieux
en cas de faibles vapeurs de cuisson.
V2 Vitesse Vitesse moyenne pour la plupart des condi-
tions d’utilisation, étant donné le rapport
optimal entre débit d’air traité et niveau
sonore.
V3 Vitesse Vitesse maximum, pour faire face aux
émissions maximum de vapeur de cuisson,
même pendant des temps prolongés.
Éclairage


Ampoule Absorption (W) Culot Voltage (V) Dimensions (mm) Code ILCOS
4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100

11
www.zanussi.com
Adviezen en suggesties
• De gebruiksaanwijzingen hebben
betrekking op verschillende mo-
dellen van dit apparaat. Mogelijk
vindt u dan ook beschrijvingen van
aparte kenmerken die niet over uw
specieke apparaat gaan.
• De fabrikant is niet aansprakelijk
voor eventuele schade als gevolg
van een onjuiste installatie of on-
eigenlijk gebruik.
• De minimale veiligheidsafstand
tussen de kookplaat en de afzuig-
kap is 650 mm (sommige modellen
kunnen op een kleinere afstand
worden geïnstalleerd; zie de pa-
ragraaf over de werkafmetingen
en de installatie).
• Controleer of de netspanning over-
eenstemt met de spanning die op
het typeplaatje aan de binnenkant
van de afzuigkap staat vermeld.
• Controleer voor apparaten van
klasse I of het elektriciteitsnet in
uw woning over een goede aarding
beschikt. Sluit de afzuiginrichting
op het rookkanaal aan met een
pijp met een minimale diameter
van 120 mm. De rook moet een
zo kort mogelijk traject aeggen.
• Sluit de afzuigkap niet op rookka-
nalen aan die verbrandingsgassen
afvoeren (bijv. van verwarmingske-
tels, open haarden, enz.).
• Als de afzuiginrichting in combina-
tie met niet-elektrische apparaten
wordt gebruikt (bijv. gasapparaten),
moet het vertrek voldoende geven-
tileerd zijn om te voorkomen dat de
uitgestoten gassen terugstromen.
De keuken dient over een opening
te beschikken die direct in verbin-
ding staat met de buitenlucht om
de toevoer van schone lucht te ga-
randeren. Wanneer de afzuigkap
in combinatie met niet-elektrische
apparaten wordt gebruikt, mag
de onderdruk in het vertrek niet
groter zijn dan 0,04 mbar om te
voorkomen dat de damp opnieuw
door de afzuigkap in het vertrek
gezogen wordt.
• Een beschadigd netsnoer moet
door de producent of de technische
servicedienst worden gerepareerd
om elk risico te vermijden.
• Als de installatievoorschriften van
de gaskookplaat bepalen dat
een grotere afstand in acht moet
worden genomen dan hierboven
is aangegeven, dan moet daar
rekening mee worden gehoudaen.
Alle regels voor de luchtafvoer
moeten in acht worden genomen.
• Gebruik alleen schroeven en kleine
onderdelen die geschikt zijn voor
de afzuigkap.
Waarschuwing: indien de schroe-
ven en bevestigingssystemen niet
volgens deze aanwijzingen worden
geïnstalleerd, bestaat het gevaar
voor elektrische schokken.
• Sluit de afzuigkap op het elektri-
citeitsnet aan met een tweepolige
schakelaar met een afstand tussen
de contacten van minstens 3 mm.
Gebruik
• De afzuigkap is uitsluitend bedoeld
voor huishoudelijk gebruik om
kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor
andere doeleinden dan waarvoor
hij bedoeld is.
NL

12
www.zanussi.com
• Laat nooit hoog brandende bran-
ders onbedekt onder een werken-
de afzuigkap.
• Regel de vlammen altijd zo dat
ze niet langs de pannen omhoog-
komen.
• Controleer frituurpannen tijdens
het gebruik: de oververhitte olie
zou vlam kunnen vatten.
• Er mag niet onder de afzuigkap ge-
ambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt
door kinderen ouder dan 8 jaar en
door personen met een lichamelij-
ke, zintuiglijke of geestelijke beper-
king of met onvoldoende ervaring
en kennis, mits ze onder toezicht
staan en goed geïnstrueerd zijn
over een veilig gebruik van het
apparaat en de gevaren die ermee
samenhangen. Zorg ervoor dat
kinderen niet met het apparaat
spelen. Reiniging en onderhoud
door de gebruiker mogen niet door
kinderen worden uitgevoerd, tenzij
ze onder toezicht staan.
• “LET OP: tijdens het gebruik van
de kooktoestellen kunnen de toe-
gankelijke delen erg heet worden”.
Onderhoud
• Het symbool op het product of
op de verpakking wijst erop dat
dit product niet als huishoudaf-
val mag worden behandeld. Het
moet echter naar een speciaal
verzamelcentrum worden gebracht
waar elektrische en elektronische
apparatuur wordt gerecycled.Als u
ervoor zorgt dat dit product op de
correcte manier wordt verwijderd,
voorkomt u mogelijk voor mens en
milieu negatieve gevolgen die zich
zouden kunnen voordoen in geval
van verkeerde afvalbehandeling.
Neem voor meer details over het
recyclen van dit product contact op
met uw gemeente, de plaatselijke
vuilophaaldienst of de winkel waar
u het product hebt gekocht.
• Schakel het apparaat uit of koppel
het los van het elektriciteitsnet
alvorens reinigings- of onderhouds-
werkzaamheden uit te voeren.
• De lters reinigen en/vervangen
na de aangegeven tijdsperiode
(brandgevaar).
- Geurlter W De lters kunnen niet
gewassenennietgeregenereerd
worden en dienen bij gebruik
van de kap tenminste eens in
de 4 maanden of, bij bijzonder
intensiefgebruik,vakerteworden
vervangen.
W
- Vetlters Z De lters moeten eens
in de 2 maanden of, bij bijzonder
intensief gebruik, vaker gereinigd
worden,enkunnenookindevaat-
wasmachine worden gewassen.
Z
• Om de oppervlakken van de kap

13
www.zanussi.com
schoon te maken is het voldoende
een vochtige doek en een neutraal
reinigingsmiddel te gebruiken.
Bedieningselementen

 

LLichten Hiermee schakelt u de verlichting aan en
uit.
SLed Led motorinschakeling.
V1 Motor Inschakeling en uitschakeling van de af-
zuig motor op minimumsnelheid, geschikt
voor een continue en zeer stille luchtver-
versing, als er weinig kookdampen zijn.
V2 Snelheid Gemiddelde snelheid, geschikt voor de
meeste gebruiksomstandigheden, gezien
de uitstekende verhouding tussen de
hoeveelheid behandelde lucht en het
geluidsniveau.
V3 Snelheid Maximumsnelheid, geschikt om de groot-
ste kookdampen tegen te gaan, ook voor
langere tijd.
Verlichting


Lamp Stroomopname (W) Aansluiting Voltage (V) Afmeting (mm) ILCOS-code
4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100

14
www.zanussi.com
Consejos y sugerencias
• Las instrucciones de uso se aplican
a varios modelos de este aparato.
Por lo tanto, usted puede encontrar
descripciones de características
individuales que no pertenecen a
su aparato en concreto.
• El fabricante no se hace responsa-
ble de los daños provocados por
una instalación o uso indebido.
• La distancia mínima de seguridad
entre el plano de cocción y la
campana extractora es de 650 mm
(algunos modelos pueden ser insta-
lados a una altura inferior; véase el
párrafo relativo a las dimensiones
de trabajo y la instalación).
• Compruebe que la tensión de ali-
mentación corresponda a la indica-
da en la placa de datos colocada
en el interior de la campana.
• Para los aparatos de Clase I,
compruebe que la red eléctrica
doméstica tenga una conexión a
tierra adecuada. Conecte la cam-
pana extractora al conducto de
humo a través de un tubo con un
diámetro mínimo de 120 mm. La
trayectoria del humo debe ser lo
más corta posible.
• No conecte la campana extracto-
ra a los conductos de humo que
transportan humo de combustión
(ej. calderas, chimeneas, etc.).
• Si la campana extractora se utiliza
en combinación con aparatos no
eléctricos (por ejemplo, aparatos
de gas), debe garantizarse un
grado suciente de ventilación en
el recinto para evitar el retorno del
ujo de los gases de escape. La
cocina debe tener una abertura
comunicante directamente con el
exterior para asegurar la entrada
de aire fresco. Cuando se utiliza la
campana para cocina en combina-
ción con aparatos no alimentados
por corriente eléctrica, la presión
negativa en el recinto no debe
superar los 0,04 mbar para evitar
que el humo sea reaspirado en el
recinto por la campana.
• En caso de daños en el cable
de alimentación, éste debe ser
sustituido por el fabricante o el de-
partamento de servicio para evitar
cualquier riesgo.
• Si las instrucciones de instalación
del plano de cocción de gas espe-
cican una distancia mayor de la
indicada anteriormente, es nece-
sario tenerlo en cuenta. Se tienen
que respetar todas las normativas
con respecto a la descarga del aire.
• Utilizar sólo los tornillos y accesorios
metálicos de un tipo adecuado para
la campana.
Advertencia: No instalar tornillos o
sujetadores de acuerdo con estas
instrucciones puede provocar des-
cargas eléctricas.
• Conectar la campana a la alimen-
tación de red interponiendo un inte-
rruptor bipolar con distancia entre los
contactos de por lo menos 3 mm.
Uso
• La campana extractora está di-
señada exclusivamente para uso
doméstico, para eliminar los olores
de la cocina.
• Nunca utilice la campana para nes
distintos de aquellos para los que
fue diseñada.
• No deje nunca llamas altas bajo
ES

15
www.zanussi.com
la campana cuando está en fun-
cionamiento.
• Ajuste la intensidad de la llama para
dirigirla sólo a la parte inferior del
recipiente de cocción, asegurándo-
se de que no llegue a los lados.
• Las freidoras deben ser contro-
ladas continuamente durante su
uso: el aceite recalentado puede
incendiarse.
• No realice flambeados bajo la
campana: se podría producir un
incendio.
• Este aparato puede ser usado
por niños de edad no inferior a 8
años y por personas con reducidas
capacidades psicológicas, físicas
y sensoriales o con experiencia o
conocimiento inadecuados, siempre
que estén cuidadosamente super-
visados e instruidos sobre cómo
utilizar de forma segura el equipo
y los peligros que esto implica.
Asegúrese de que los niños no
jueguen con el aparato. La limpie-
za y mantenimiento por parte del
usuario no deben ser realizados
por los niños, a menos que sean
supervisados.
• ATENCIÓN: las partes accesibles
pueden calentarse mucho durante
el uso de aparatos de cocción.
Mantenimiento
• El símbolo en el producto o en
el embalaje indica que el producto
no se debe considerar un desecho
doméstico normal. El producto a
eliminar se debe llevar a un cen-
tro de recogida apropiado para el
reciclado de equipos eléctricos y
electrónicos. Mediante la elimina-
ción de este producto de manera
apropiada, se contribuye a evitar
consecuencias negativas para el
medio ambiente y para la salud,
que pudieran derivarse de una eli-
minación inadecuada del producto.
Para obtener informaciones más
detalladas sobre el reciclaje de este
producto, ponerse en contacto con
el ayuntamiento, el servicio local de
eliminación de desechos o la tienda
donde se compró el producto.
• Apague o desconecte el aparato de
la red eléctrica antes de cualquier
operación de limpieza o manten-
imiento.
• Limpie y/o reemplace los ltros
después del período de tiempo
especicado (peligro de incendio).
- Filtros antiolor WNo se pueden la-
varniregenerar, sedeben cambiar
cada 4 meses o más a menudo si
su uso es muy intenso.
W
- Filtrosantigrasa ZSepuedenlavar
en el lavavajillas y requieren un
lavadocada 2meses aproximada-
mente o más a menudo si su uso
es muy intenso.
Z
• Para limpiar las supercies de la

16
www.zanussi.com
campana es suciente utilizar un
trapo mojado y detergente líquido
neutro.
Mandos

 

L Luces Enciende y apaga la instalación
de iluminación.
S Led Led de encendido motor.
V1 Motor Enciende y apaga el motor de
aspiración a velocidad mínima,
adecuada para un recambio de
aire continuo particularmente
silencioso, cuando hay pocos
vapores de cocción.
V2 Velocidad Velocidad media, indicada para la
mayor parte de las condiciones de
uso, gracias a la óptima relación
entre caudal de aire tratado y
nivel de ruido.
V3 Velocidad Velocidad máxima, indicada para
hacer frente a grandes cantidades
de vapor de cocción, incluso para
tiempos prolongados.
Iluminación


Lámpara Consumo de energía
(W) Casquillo Voltaje (V) Dimensión (mm) Código ILCOS
4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100

17
www.zanussi.com
Conselhos e sugestões
• As instruções para uso aplicam-se
a vários modelos deste aparelho.
Por isso, é possível que estejam
aqui descritas algumas caracte-
rísticas do equipamento que não
digam respeito ao seu aparelho
especíco.
• O fabricante declina toda e
qualquer responsabilidade por
eventuais danos decorrentes de
instalação ou utilização incorreta
ou imprópria.
• A distância mínima de segurança
entre a placa de cozedura e o
exaustor é de 650 mm (alguns
modelos podem ser instalados a
altura inferior; consulte o parágrafo
sobre as dimensões de trabalho
e a instalação).
• Verique se a tensão da rede
elétrica corresponde à indicada
na chapa de características xada
no interior do exaustor.
• Para os aparelhos da Classe I,
certique-se de que a rede elétrica
da habitação dispõe de um siste-
ma ecaz de ligação à terra. Ligue
o exaustor à conduta de fumos
utilizando um tubo com diâmetro
mínimo de 120 mm. O percurso
do tubo de exaustão de fumo deve
ser o mais curto possível.
• Não ligue o exaustor a condutas
de exaustão que transportem
fumos de combustão (caldeiras,
lareiras, etc.).
• Se o exaustor for utilizado em con-
junto com aparelhos não elétricos
(por ex. aparelhos alimentados a
gás), é necessário que haja no
aposento ventilação suficiente
para impedir o retorno dos gases
de escape. Deve haver uma aber-
tura na cozinha que comunique
diretamente com o exterior, para
garantir a entrada de ar limpo.
Quando o exaustor é utilizado em
conjunto com outros aparelhos
não alimentados eletricamente,
a pressão negativa no aposento
não deve ultrapassar 0,04 mbar,
para evitar que os fumos voltem
a entrar no aposento através do
exaustor.
• No caso de danos no cabo elétrico,
é necessário que seja substituído
pelo serviço de assistência técnica,
a m de evitar quaisquer riscos.
• Se as instruções de instalação
da placa de cozinha a gás indi-
carem uma distância acima desta
superior à indicada, é necessário
respeitá-las. Devem ser respeita-
dos todos os regulamentos em
matéria de evacuação de ar.
• Utilize apenas parafusos e peças
pequenas apropriadas para o
exaustor.
Advertência: a não utilização de
parafusos ou elementos de xação
em conformidade com estas instru-
ções pode causar riscos elétricos.
• Ligue o exaustor à fonte de
energia através de um interruptor
bipolar com, pelos menos, 3 mm
de distância entre os contactos.
Uso
• O exaustor foi concebido exclusi-
vamente para uso doméstico, para
eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão
para o m para que foi concebido.
• Nunca deixe chamas altas des-
PT

18
www.zanussi.com
protegidas sob o exaustor, quando
estiver em funcionamento.
• Ajuste a intensidade da chama
de maneira a não ultrapassar
o diâmetro do fundo da panela
utilizada, certicando-se de que
não incide dos lados.
• As fritadeiras devem ser vigiadas
constantemente durante o funcio-
namento, porque as gorduras e
óleos excessivamente aquecidos
são facilmente inamáveis.
• Não cozinhe amejados debaixo
do exaustor, porque há risco que
incêndio.
• Este aparelho pode ser utilizado
por crianças com idade igual ou
superior a 8 anos e por pessoas
com capacidades físicas, senso-
riais ou mentais diminuídas ou com
experiência e conhecimento insu-
cientes, desde que sejam vigiados
e tenham recebido instrução sobre
a utilização do aparelho de forma
segura e compreendam os peri-
gos que o seu uso comporta. As
crianças não devem brincar com
o aparelho. A limpeza e manuten-
ção do aparelho não devem ser
realizadas por crianças, a não ser
que sejam vigiadas.
• “CUIDADO: As partes acessíveis
podem aquecer muito durante
a utilização dos aparelhos de
cozedura.”
Manutenção
• O símbolo colocado no produto
ou na sua embalagem indica que
o produto não pode ser eliminado
como lixo doméstico. Deverá ser
entregue num centro de recolha
seletiva próprio para reciclagem
de resíduos de equipamentos elé-
tricos e eletrónicos. A eliminação
correta deste produto contribui
para evitar os possíveis efeitos
negativos para o meio ambiente e
a saúde que seriam criados pela
manipulação imprópria dos seus
resíduos. Para mais informações
sobre onde entregar o produto
para reciclagem, contacte a dele-
gação local, os serviços municipais
ou a loja onde comprou o produto.
• Desligue o interruptor de alimenta-
ção do aparelho ou retire a cha
da tomada de corrente, antes
de realizar qualquer serviço de
manutenção.
• Limpe e/ou substitua os ltros,
respeitando os intervalos espe-
cicados pelo fabricante (perigo
de incêndio).
- Filtro anti-odor WNão pode ser
lavado e não é regenerável, de-
vendo ser substituído de 4 em 4
mesesdeutilizaçãooucommaior
frequência, se o aparelho for
utilizado com muita intensidade.
W
- Filtros antigordura ZPodem ser
lavados em máquinas de lavar
louça. A operação de lavagem
deve ser feita de 2 em 2 meses
de utilização, aproximadamen-
te; com maior frequência se o
aparelho for utilizado com muita
intensidade.

19
www.zanussi.com
Z
• Para limpar as superfícies do
exaustor, é suciente utilizar um
pano húmido e detergente líquido
neutro.
Iluminação


Lâmpada Absorção (W) Ligação Tensão (V) Dimensão (mm) Código ILCOS
4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100
Comandos

 

LLuzes Liga e desliga a luz do sistema.
SLed Led de motor em funcionamento.
V1 Motor Liga e desliga o motor do extractor a
baixa velocidade. Utilizada para propor-
cionar uma circulação de ar contínua
e silenciosa quando existirem ligeiros
vapores de cozedura.
V2 Velocidade Velocidade média, adequada para a maior
parte das condições de funcionamento
devido à óptima relação do caudal de
ar tratado/nível de ruído.
V3 Velocidade Velocidade máxima, utilizada para eliminar
as elevadas emissões de vapor da
cozedura, incluindo durante longos
períodos.

20
www.zanussi.com
Avvertenze e
Suggerimenti
• Le Istruzioni per l’uso si rife-
riscono ai diversi modelli di
questo apparecchio. Pertanto,
si potrebbero trovare descrizioni
di singole caratteristiche che
non appartengono al proprio
apparecchio specico.
• Il fabbricante non potrà ritenersi
responsabile per eventuali danni
risultanti da un’installazione o
utilizzazione impropria.
• La distanza minima di sicurezza
tra il piano cottura e la cappa
aspirante è di 650 mm (alcuni
modelli possono essere installati
a un’altezza inferiore; vedere il
paragrafo relativo alle dimensio-
ni di lavoro e all’installazione).
• Controllare che la tensione di
rete corrisponda a quella indi-
cata sulla targa dati applicata
all’interno della cappa.
• Per gli apparecchi di Classe I,
controllare che la rete di ali-
mentazione domestica disponga
di un adeguato collegamento a
massa. Collegare l’aspiratore al
condotto dei fumi mediante un
tubo con diametro minimo di 120
mm. Il percorso dei fumi deve
essere il più corto possibile.
• Non collegare la cappa aspi-
rante ai condotti fumari che
trasportano fumi di combustione
(per es. caldaie, camini ecc.).
• Se l’aspiratore è utilizzato in
combinazione con apparecchi
non elettrici (per es. apparecchi
a gas), deve essere garantito un
sufciente grado di aerazione
nel locale per impedire il ritorno
di usso dei gas di scarico. La
cucina deve avere un’apertura
comunicante direttamente con
l’esterno per garantire l’afusso
di aria pulita. Quando la cappa
per cucina è utilizzata in combi-
nazione con apparecchi non ali-
mentati dalla corrente elettrica,
la pressione negativa nel locale
non deve superare 0,04 mbar
per evitare che i fumi vengano
riaspirati nel locale dalla cappa.
• In caso di danneggiamento del
cavo di alimentazione, occorre
farlo sostituire dal produttore o
dal reparto di assistenza tecnica
per evitare qualsiasi rischio.
• Se le istruzioni di installazione
del piano cottura a gas speci-
cano una distanza maggiore
di quella sopra indicata, è
necessario tenerne conto. De-
vono essere rispettate tutte le
normative riguardanti lo scarico
dell’aria.
• Usare solo viti e minuteria di
tipo idoneo per la cappa.
Avvertenza: la mancata instal-
lazione delle viti o dei dispositivi
di ssaggio in conformità alle
presenti istruzioni può compor-
tare rischi di scosse elettriche.
• Collegare la cappa all’alimen-
tazione di rete mediante un in-
terruttore bipolare con distanza
tra i contatti di almeno 3 mm.
Uso
• La cappa aspirante è progettata
esclusivamente per l’uso dome-
stico allo scopo di eliminare gli
IT
