ZILA Aero aH 100 Service manual

Aero_aH 100
Montage- und Betriebsanleitung
Abluftventilator mit integrierter Entfeuchtungssteuerung zur automatischen
Raum- und Kellerentfeuchtung
Mounting and operating instructions
Exhaust air fan with integrated automatic room and cellar dehumidification
control
Notice de montage et mode d'emploi
Déshumidification automatique des pièces et des caves
ZILA GmbH
Neuer Friedberg 5
98527 Suhl
Tel.: [phone]
Fax: [phone]
Web: www.zila.de
E-Mail: [email protected]

Abluftventilator Aero_aH 100 mit integrierter Raum- und Kellerentfeuchtungssteuerung
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 2

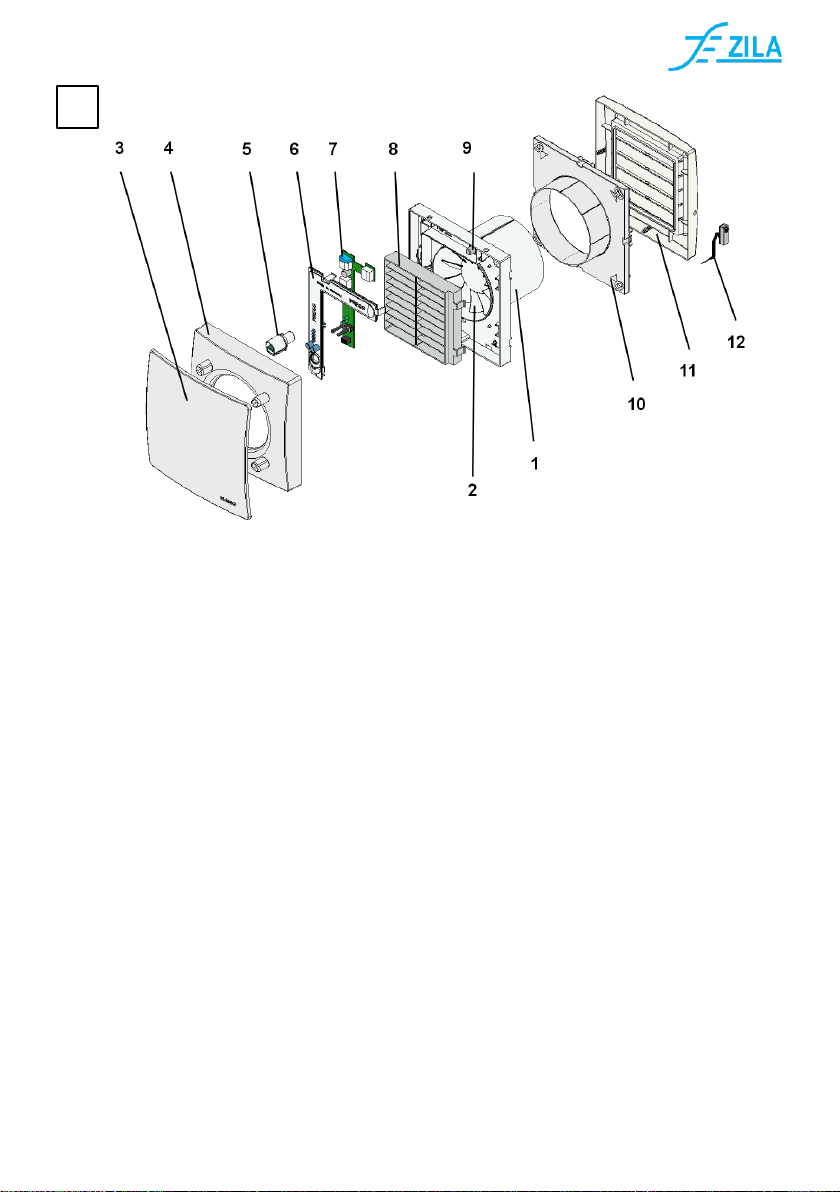

Geräteübersicht Abb. A
1. Gehäuse mit Motor / Housing with motor / Boîtier avec moteur
2. Flügelrad / Impeller /Hélice
3. Designabdeckung / Design cover / Cache de protection design
4. Abdeckung / Cover / Cache de protection
5. Innenklimasensor / Indoor climate sensor / Détecteur d'atmosphère intérieure
6. Elektronikabdeckung / Electronics cover / Cache électronique
7. Elektronikplatine / Electronic circuit board / Platine électronique
8. Innengitter / Inner grille / Grille intérieure
9. Leitungstülle / Cable grommet / Manchon de câble
10. Gehäuseaußenabdeckung / Outer housing cover / Volet de fermeture extérieur - élément mural
11. Verschlussklappe / Closing flap / Volet de fermeture extérieur - élément extérieur
12. Außenklimasensor mit Kabel / Outdoor climate sensor with cable / Détecteur d'atmosphère extérieure
avec câble de raccordement du détecteur
A

Abluftventilator Aero_aH 100 mit integrierter Raum- und Kellerentfeuchtungssteuerung
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 3
Inhaltsverzeichnis
1. Lieferumfang ......................................... 3
2. Allgemeine Hinweise ............................. 3
2.1. Installationspersonal ............................. 3
2.2. Verwendete Symbole ............................ 3
3. Produktbeschreibung ............................ 4
4. Produkteigenschaften ........................... 4
4.1. Funktion der Entfeuchtungssteuerung .. 4
4.2. Bestimmungsgemäße Verwendung....... 6
4.3. Vorhersehbare Fehlanwendungen ........ 6
4.4. Technische Daten .................................. 6
4.5. Einsatz- und Umgebungsbedingungen .. 6
5. Sicherheitshinweise............................... 6
5.1. Allgemeines........................................... 6
5.2. Sicheres und korrektes Verhalten.......... 7
6. Montagevorbereitung ........................... 7
6.1. Wand..................................................... 7
6.2. Decke..................................................... 7
6.3. Rohr....................................................... 8
6.4. Außenabdeckung................................... 8
6.5. Ventilator .............................................. 8
7. Montage................................................ 8
7.1. Einbau der Außenabdeckung................. 9
7.2. Befestigung des Kabels des
Außenklimasensors ............................... 9
7.3. Gehäuseeinbau Ventilator..................... 9
7.4. Elektrischer Anschluss ......................... 10
7.5. Endmontage ........................................ 10
7.6. Inbetriebnahme................................... 11
8. Wartung .............................................. 11
9. Reinigung............................................. 11
10. Störungsbehebung .............................. 11
11. Demontage.......................................... 12
12. Entsorgung .......................................... 12
13. Schaltbild............................................. 12
14. Gerätesupport ..................................... 12
1. Lieferumfang
•Ventilatoreinheit mit Innensensor
•Außenklappe mit Außensensor
•Sensorverbindungskabel
•Schaumstoffbänder
•Montage- und Betriebsanleitung
2. Allgemeine Hinweise

Lesen Sie diese Montageanleitung
vor der Benutzung des Aero_aH 100
aufmerksam durch. Folgen Sie den
Anweisungen. Bewahren Sie diese
Montageanleitung für einen
späteren Gebrauch gut auf.
2.1. Installationspersonal
Montage nur durch Fachkräfte zulässig.
Der elektrische Anschluss darf nur von
Elektrofachkräften vorgenommen werden.
Diese besitzen eine elektrotechnische Ausbildung
und das Wissen über die Gefahren und
Auswirkungen, die durch einen elektrischen Schlag
erfolgen können.
2.2. Verwendete Symbole
GEFAHR
Unmittelbar drohende Gefahr, die
bei Nichtbeachtung zu schweren
Körperverletzungen oder zum Tod
führt.
VORSICHT
Möglicherweise gefährliche
Situation, die zu leichten bis
mittelschweren Verletzungen
führen könnte.
ACHTUNG
Mögliche Situation, die zu
Sachschäden am Produkt oder
seiner Umgebung führen könnte.
INFO-Symbol für wichtige
Informationen und Tipps.
●
Aufzählungssymbol für
Informationen zum jeweiligen
Thema.
1.
Handlungsanweisung. Führen Sie
die angegebenen Anweisungen
der Reihe nach durch.

Abluftventilator Aero_aH 100 mit integrierter Raum- und Kellerentfeuchtungssteuerung
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 4
3. Produktbeschreibung
Der Aero_aH 100 ist ein Kleinraumventilator zum
Entfeuchten von Räumen, insbesondere von Kellern
und ähnlichen Nebenräumen. Das Gerät besitzt ein
feststehendes Innengitter und ist mit einem
integrierten Rauminnensensor ausgerüstet. Eine
kontrollierte Entfeuchtung findet über den Vergleich
zwischen Raumklima und Außenklima statt. Hierfür
muss zwingend die Verschlussklappe AP 100 mit
eingebautem Aussenklimasensor angeschlossen sein.
Zur Unterstützung der Raumentfeuchtung kann über
den Aero_aH 100 ein Belüftungsventilator direkt mit
angesteuert werden.
4. Produkteigenschaften
4.1. Funktion der
Entfeuchtungssteuerung
Eine effiziente Entfeuchtung von Räumen mittels
kontrollierter Lüftung erfolgt durch gezielte Abfuhr
von feuchter Raumluft bei gleichzeitiger Zufuhr
trockener Luft.
Hierzu wird mittels der beiden Klimasensoren
(Innen- und Außensensor) die absolute Feuchte (aH)
als Maß für den Wasserdampfgehalt in der Luft
bestimmt.
Die Messung erfolgt sofort nach dem Einschalten
des Gerätes. Sobald die absolute Außenfeuchte
geringer ist als die absolute Innenfeuchte (aHaußen <
aHinnen) wird der Ventilator des Aero_aH 100
automatisch eingeschaltet und eine
Entfeuchtungsperiode beginnt (Aktivzeit).
Das Be- und Entlüften findet etwa alle 10 Minuten
statt. Danach wird der Ventilator für weitere 10
Minuten ausgeschaltet, sodass sich die
feuchtebelastete Raumluft mit der zugeführten
trockeneren Außenluft vermischen kann
(Passivzeit). Nach Ablauf der Warteperiode
wiederholt sich der Klimavergleich.
Ist bei einem Klimavergleich die absolute Feuchte
der Außenluft höher als im Innenraum (aHaußen >
aHinnen) findet kein Luftaustausch statt. Dadurch
wird ein Einströmen feuchter Luft verhindert. Das
Einschalten des Ventilators erfolgt erst wieder,
wenn die Klimabedingungen eine Entfeuchtung
ermöglichen.
Taster 1
Referenzwert festlegen
Taster 2
Manuelles Lüften
LED 1
Betriebsart
LED 2
Ventilatorstatus
Anzeige
Funktion
LED 1: An
Betriebsart
Automatiklüftung
LED 1: Blinkend*
Betriebsart manuelle
Lüftung
LED 1: Zwei Mal
Blinken mit langer
Pause
Frostschutz
LED 1: Drei Mal
Blinken mit langer
Pause
Trockenschutz
LED 2: An
Aktivzeit bei der
Entfeuchtung
(Ventilator an)
LED 2: Aus
Passivzeit bei der
Entfeuchtung
(Ventilator aus)
LED 2: Blinkend*
Entfeuchtungserfolg
erreicht

Abluftventilator Aero_aH 100 mit integrierter Raum- und Kellerentfeuchtungssteuerung
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 5
*Gleichzeitiges Blinken:
Ein gleichmäßiges Blinken von
LED 1 oder LED 2 entspricht einer
Betriebsart bzw. Funktion. Bei
gleichzeitigem Blinken beider LEDs
liegt eine Störung vor, siehe Kapitel
10. Störungsbehebung.
Entfeuchtungserfolg –
Taster 1 / Blinken LED 2:
Der Aero_aH 100 signalisiert einen
Entfeuchtungserfolg durch das
Blinken der LED 2 bei einer
Reduzierung der Raumfeuchte um
mindestens 0,2 g/m3im Vergleich
zu einem Referenzwert.
Werksseitig ist ein Referenzwert
von 9 g/m3eingestellt. Ein neuer
Referenzwert kann jederzeit durch
Betätigen des Tasters 1 im
laufenden Betrieb neu festgelegt
werden. Die Speicherung des
neuen Referenzwertes wird durch
ein kurzes Aufblinken der LED 2
bestätigt.
Manuelles Lüften –Taster 2:
Der Aero_aH 100 schaltet den
Ventilator vollautomatisch und
bedarfsoptimiert ein und aus. Im
abgeschalteten Zustand kann der
Ventilator manuell mit der Taste 2
eingeschaltet werden und somit
ein manuelles Lüften erfolgen. Der
manuelle Betrieb wird durch
wiederholtes Betätigen des Tasters
2 oder automatisch nach etwa 20
Minuten beendet.
Optional kann der manuelle
Betrieb mit einem externen Taster
erfolgen, siehe Schaltbild in Kapitel
13.
Ein manuelles Ausschalten des
Ventilators während der
Betriebsart Automatik durch den
Taster ist nicht möglich.
Manuelles Lüften ist auch
während Frost- und Trockenschutz
möglich.
Manuelles Lüften –externer
Schalter/Taster:
Optional zum Taster 2 kann der
manuelle Betrieb mit einem
externen Taster oder Schalter
erfolgen, siehe Schaltbild Kapitel
13.
Hierzu erfolgt eine automatische
Taster-Schalter-Erkennung über die
Dauer der Erstbetätigung nach
Stromzufuhr. Als Schalter gilt, wenn
der Schaltkontakt mehr als 10
Sekunden geschlossen ist.
Das manuelle Lüften mit einem
externen Taster, entspricht der
Verwendung von Taster 2.
Ist ein externer Schalter
angeschlossen, wird das manuelle
Lüften entsprechend der
Schalterstellung ein- bzw.
ausgeschaltet. Eine automatische
Abschaltung der manuellen
Betriebsart existiert in diesem Fall
nicht.
Frostschutz:
Um ein Auskühlen des Raumes zu
vermeiden, besitzt der Aero_aH
100 eine Frostschutzfunktion.
Hierbei schaltet sich der Ventilator
bei Innentemperatur des Raumes
von weniger als 5°C automatisch
ab.
Trockenschutz:
Aus Gründen des
Gesundheitsschutzes und der
Energieeffizienz bietet der Aero_aH
100 eine Trockenschutzfunktion.
Diese Schutzfunktion sorgt dafür,
dass bei Erreichen einer relativen
Feuchte von weniger als 30% der
Ventilator abgeschaltet wird.

Abluftventilator Aero_aH 100 mit integrierter Raum- und Kellerentfeuchtungssteuerung
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 6
4.2. Bestimmungsgemäße
Verwendung
Dieses Gerät ist ausschließlich für den
Hausgebrauch und ähnliche Zwecke vorgesehen.
Das Gerät dient zur Entfeuchtung von Kellern,
Abstell- und Vorratsräumen, Ausstellungsräumen,
Büros, Umkleidekabinen und ähnlichen Räumen bis
zu einer Raumgrundfläche von etwa 25 m2.
Zulässig ist ein Betrieb nur bei:
•Festinstallation innerhalb von Gebäuden
•Installation an Wand oder Decke
•Luftführung über Schacht oder Rohr
•Elektrischem Unterputz-Anschluss
Volle Funktionsfähigkeit wird nur mit dem im
Lieferumfang enthaltenen Außenklimasensor
erreicht (Außenverschlussklappe mit integriertem
Außenklimasensor).
ACHTUNG: Eingeschränkter Einsatz
bei bauphysikalischen Mängeln.
Bei bauphysikalischen Mängeln dringt oft Wasser
über Böden und Wände in den Kellerraum.
In solchen Fällen kann das Lüftungssystem
Aero_aH 100 ergänzend für die Kellerentfeuchtung
eingesetzt werden. Das Gerät unterstützt die
Mauerwerkstrocknung durch einen kontrollierten
Luftwechsel, kann aber eigenständig keine
vollständige Entfeuchtung erwirken.
ACHTUNG: Schädigung der
Bausubstanz durch manuelles
Lüften.
Ein zu langes manuelles Lüften kann bei feuchten
Außenbedingungen zu einer Raumbefeuchtung
führen. Daher ist unbedingt bei Verwendung eines
externen Schalters auf die Dauer des Lüftens zu
achten.
4.3. Vorhersehbare
Fehlanwendungen
ZILA haftet nicht für Schäden durch
bestimmungswidrigen Gebrauch. Gerät auf keinen
Fall einsetzen:
•In Einzelentlüftungsanlagen nach
DIN18017-3
•In der Nähe von brennbaren Materialien,
Flüssigkeiten oder Gasen
•Für die Förderung von Chemikalien,
aggressiven Gasen oder Dämpfen
•In explosionsfähiger Atmosphäre
•Im Außenbereich
4.4. Technische Daten
Die weiteren technischen Spezifikationen können
dem produktspezifischen Datenblatt auf unserer
Webseite www.zila.de entnommen werden.
4.5. Einsatz- und
Umgebungsbedingungen
•Zulässige Höchsttemperatur des Förder-
mediums + 40 °C
•Bei Betrieb mit raumluftabhängigen
Feuerstätten muss für ausreichende
Zuluftnachströmung gesorgt werden.
Die maximal zulässige Druckdifferenz pro
Wohneinheit beträgt 4 Pa
5. Sicherheitshinweise
5.1. Allgemeines
•Montage und elektrischer Anschluss
nur durch Fachkräfte gemäß Kapitel
1 zulässig.
•Diese Betriebsanleitung vor
Inbetriebnahme aufmerksam
durchlesen.
•Gerät nur an fest verlegte
elektrische Installation mit
Leitungen vom Typ NYM-O oder
NYM-J (3 x 1,5 mm² oder 5 x 1,5
mm²) anschließen. Vorrichtung zur

Abluftventilator Aero_aH 100 mit integrierter Raum- und Kellerentfeuchtungssteuerung
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 7
Trennung vom Netz mit mind. 3 mm
Kontaktöffnung je Pol erforderlich.
•Gerät nur mit auf Typenschild
angegebener Spannung und
Frequenz betreiben.
•Keine Veränderungen am Gerät
vornehmen.
•Gerät nie ohne Elektronik-
abdeckung [6] und Abdeckung [4]
betreiben.
5.2. Sicheres und korrektes
Verhalten
Verletzungsgefahr bei Gegen-
ständen im Flügelrad. Keine
Gegenstände in das Gerät
hineinstecken.
Verletzungsgefahr durch sich
drehendes Flügelrad. Nicht zu nahe
an das Gerät herangehen, damit
Haare, Kleidung oder Schmuck
nicht in das Gerät hineingezogen
werden können.
•Gefahren für Personen (auch Kinder) mit
eingeschränkten physischen, sensorischen
oder psychischen Fähigkeiten oder
mangelndem Wissen. Ventilator nur von
Personen installieren, in Betrieb nehmen,
reinigen und warten lassen, welche die
Gefahren dieser Arbeiten sicher erkennen
und vermeiden können. Kinder dürfen
nicht mit dem Gerät spielen.
Zuluftnachströmung innerhalb der Wohnung
•Die Luftführung in der Wohnung muss so
erfolgen, dass möglichst keine Luft aus
Küche, Bad und WC in die Räume, in denen
der Aero_aH 100 installiert ist,
überströmen kann.
•Ein zu entlüftender Raum muss mit einem
unverschließbaren, freien Zuluft
querschnitt von mindestens 150 cm²
ausgestattet sein, z.B. mit Türlüftungsgitter
MLK.

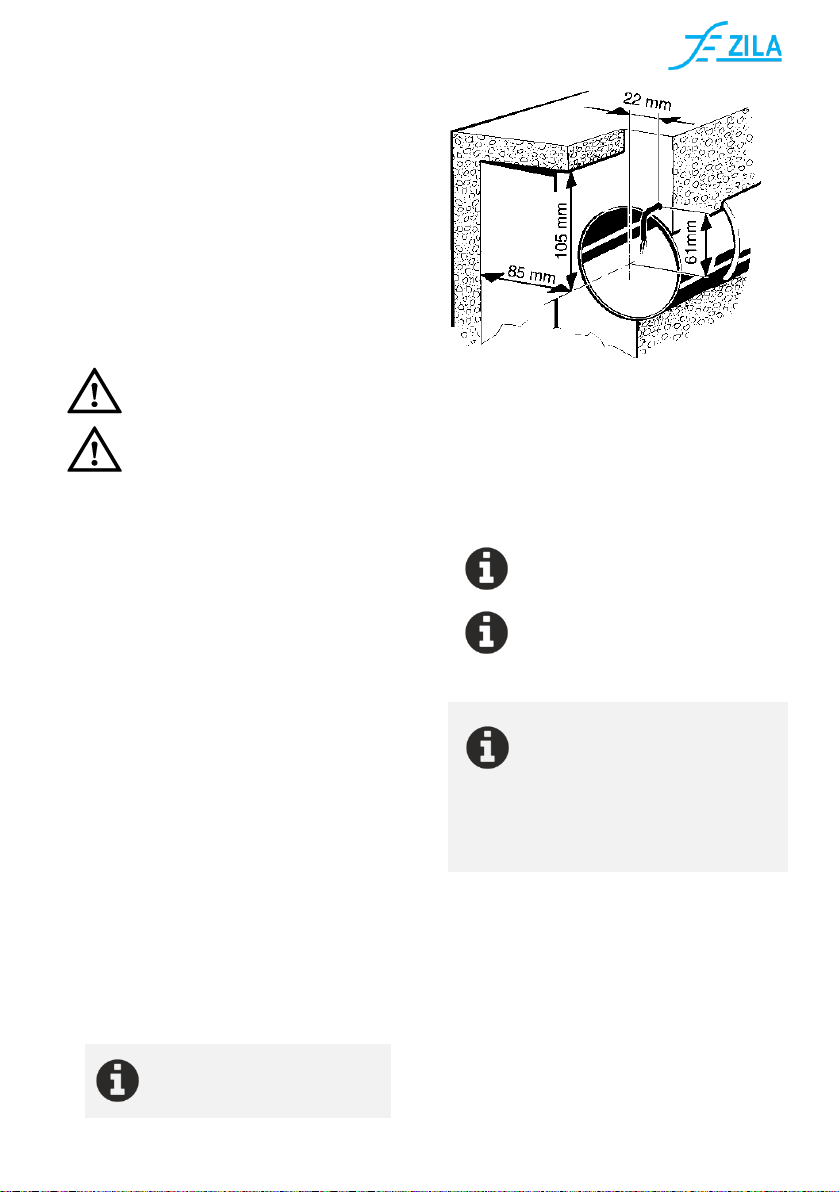

6. Montagevorbereitung
6.1. Wand
Vorgeschriebene Mindestabstände
zur Wand und Decke gemäß
Abbildung einhalten.
1. Im Bereich des Gehäuses für einen ebenen
Untergrund sorgen.
2. Wanddurchbruch anbringen oder Kernloch
bohren: Mindestdurchmesser 105 mm
3. Netzleitung (Unterputz) bis an den
Montageort verlegen, Abstandsmaße siehe
oben. Dabei die Netzleitung mindestens 110
mm aus der Wand herausführen
Empfehlung: Wandhülse WH 100
einbauen. Wanddurchbruch mit
Mindestdurchmesser 115 mm
anbringen.
Bei rechteckigen Wanddurchbrüchen
Montageplatte ZM 11 verwenden.
6.2. Decke
ACHTUNG:
Kurzschlussgefahr und
Gerätebeschädigung durch
Kondenswasserbildung im
Ventilatorgehäuse.
Lüftungsleitungen fachgerecht
thermisch isolieren. Kondens-
wasserableitung oder
Kondensatsammler in der
Steigleitung einplanen.

Abluftventilator Aero_aH 100 mit integrierter Raum- und Kellerentfeuchtungssteuerung
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 8
Montagevorbereitungen wie in Kapitel 6.1
beschrieben vornehmen.
6.3. Rohr
1. Kanten der Rohrinnenseite entgraten.
2. Montagevorbereitungen wie in Kapitel 6.1
beschrieben vornehmen.
6.4. Außenabdeckung
1. Außenabdeckung mit Außensensor
auspacken und Verschlussklappe [11]
abnehmen. Zum Lösen der Abdeckung
Rasthaken (→Pfeil) mit Schraubendreher
entriegeln.
Das Sensorkabel nicht vom Sensor
lösen, es wird durch das Rohr mit
dem Ventilator während des
Gehäuseeinbaus verbunden.
2. Beigefügtes Schaumstoffband am Stutzen
mittig anbringen.
6.5. Ventilator
1. Gerät auspacken und Designabdeckung [3]
abnehmen. Zum Lösen der Abdeckung
Rasthaken (→Pfeil) mit Schraubendreher
entriegeln.
2. Innenklimasensor [5] abziehen.
3. Elektronikabdeckung [6] entfernen.
Rasthaken (→Pfeil) mit
Schraubendreher entriegeln.
4. Beigefügtes Schaumstoffband am
Stutzen mittig anbringen.
Am Aero_aH 100 unbedingt das
Schaumstoffband anbringen, damit
die Geräte keine Fehlluft von außen
anziehen.
7. Montage
Bei Einbau mit Fenstereinbausatz FE
100/1 oder Distanzrahmen ECA-DR
→zugehörige Montageanleitung.

Abluftventilator Aero_aH 100 mit integrierter Raum- und Kellerentfeuchtungssteuerung
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 9
7.1. Einbau der Außenabdeckung
1. Gehäuse der Außenabdeckung [10] in
einen Wanddurchbruch/Wandhülse
stecken.
2. Gehäuse waagerecht ausrichten und die
Dübellöcher markieren.
3. Gehäuse [10] abnehmen, M6-Dübellöcher
Ø 6 mm bohren und Dübel einstecken.
4. Kabel des Außenklimasensors [12] durch
Öffnung der Außenabdeckung in den
Wanddurchbruch/Wandhülse einlegen.
5. Verschlussklappe [11] ans Gehäuse
andrücken.
7.2. Befestigung des Kabels des
Außenklimasensors
1. Kabel des Außenklimasensors [12] durch
Wanddurchbruch/Wandhülse ziehen.
2. Das Sensorkabel mit Klebeband
möglichst auf Unterseite in einem
Wanddurchbruch/Wandhülse
befestigen.
Für die Verbindung mit der
Steuerelektronik werden maximal 10
cm im Ventilatorgehäuse benötigt.

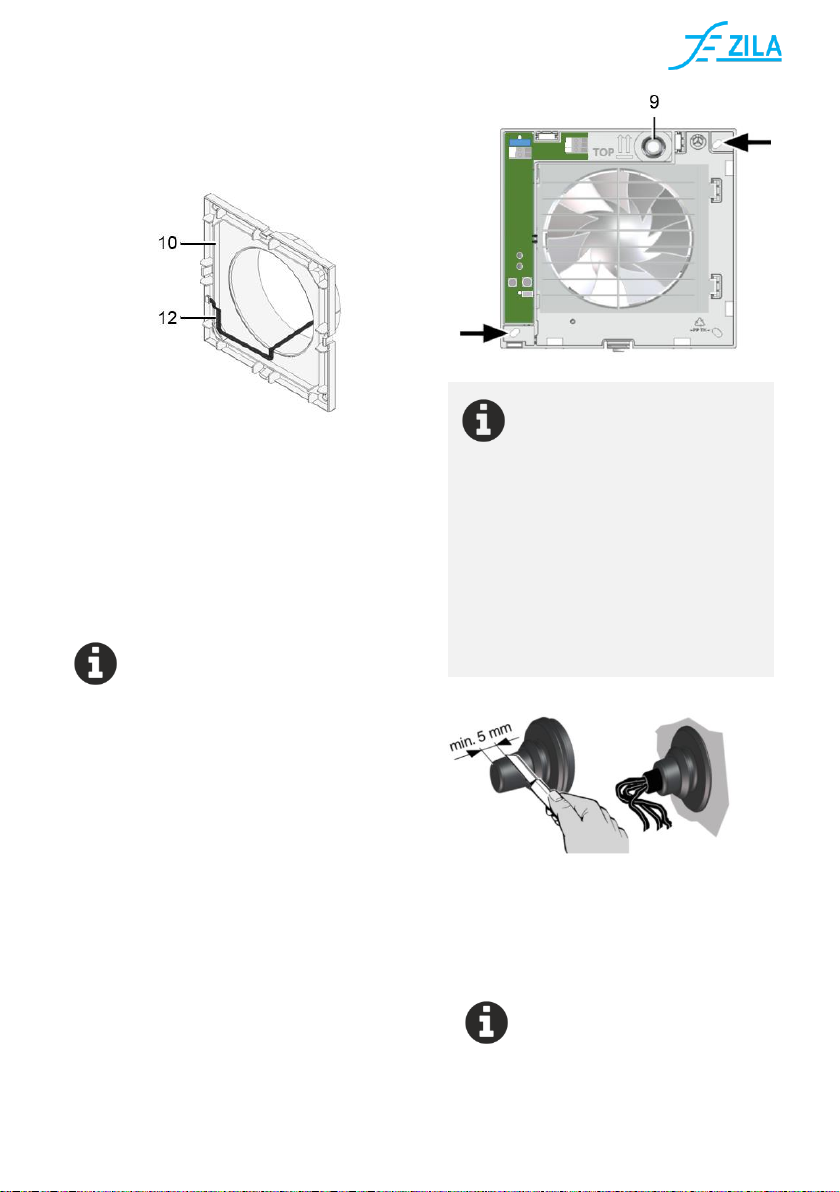

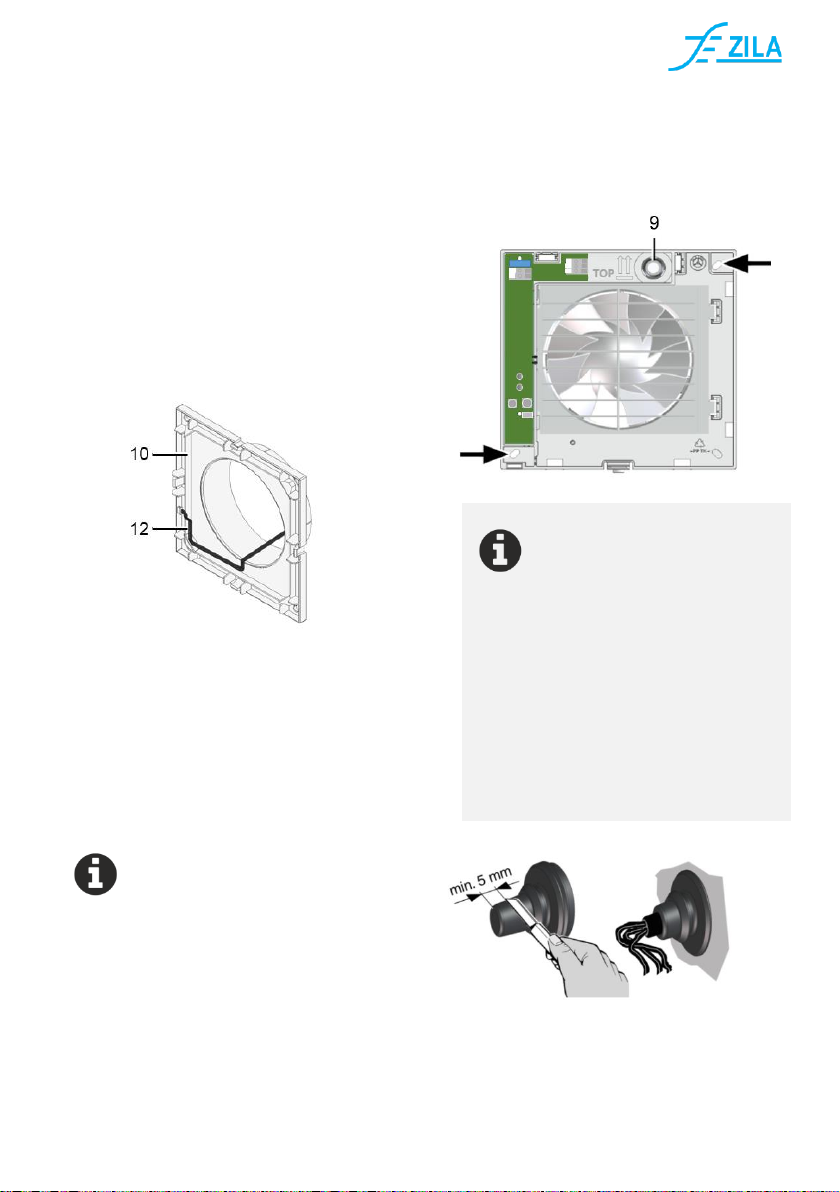

7.3. Gehäuseeinbau Ventilator
1. Gehäuse [1] in Wanddurchbruch/Wand-
hülse stecken (TOP = oben).
2. Gehäuse waagerecht ausrichten und die
beiden Dübellöcher (→Pfeile)
markieren.
3. Gehäuse [1] abnehmen, M6-
Dübellöcher Ø 6 mm bohren und Dübel
einstecken.
4. Leitungstülle [9] vorsichtig aus dem
Gehäuse drücken und herausnehmen.
ACHTUNG:
Kurzschlussgefahr und
Gerätebeschädigung. Eindringen
von Wasser bei falscher Ein-
führung der Netzleitung in das Ventilator-
gehäuse oder bei nicht fachgerecht
eingebauter Leitungstülle.
Kappe der Leitungstülle [9] so abschneiden,
dass die Leitungstülle die Netzleitung dicht
umschließt. Dabei die Kappe mit mindestens
5 mm abschneiden (Netzleitung lässt sich so
besser biegen und
Elektronikabdeckung [6] korrekt aufsetzen).
Leitungstülle [9] fachgerecht anbringen, ggf.
bauseitig abdichten.
5. Leitungstülle [9] in Gehäuse einsetzen.
6. Flachbandkabel vom Außenklimasensor
[12] in die dafür vorgesehene Öffnung

Abluftventilator Aero_aH 100 mit integrierter Raum- und Kellerentfeuchtungssteuerung
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 10
(→Pfeil) des Ventilatorgehäuses [1]
einbringen.
Netzleitung so in den Anschlussraum
führen, dass die Leitungstülle den
Leitungsmantel komplett umschließt
und nicht zu weit in den Anschluss-
raum hineinragt.
7. Gehäuse [1] in Wanddurchbruch/Wand-
hülse einsetzen und mit zwei Schrauben
befestigen. Gehäuse weder verspannt
noch gequetscht einsetzen. Ausreichend
dimensioniertes Befestigungsmaterial
verwenden.
8. Kabel vom Außenklimasensor [12] in die
vorgesehenen Auskerbungen (I, II)
verlegen und auf Elektronikplatine [7]
stecken [A].

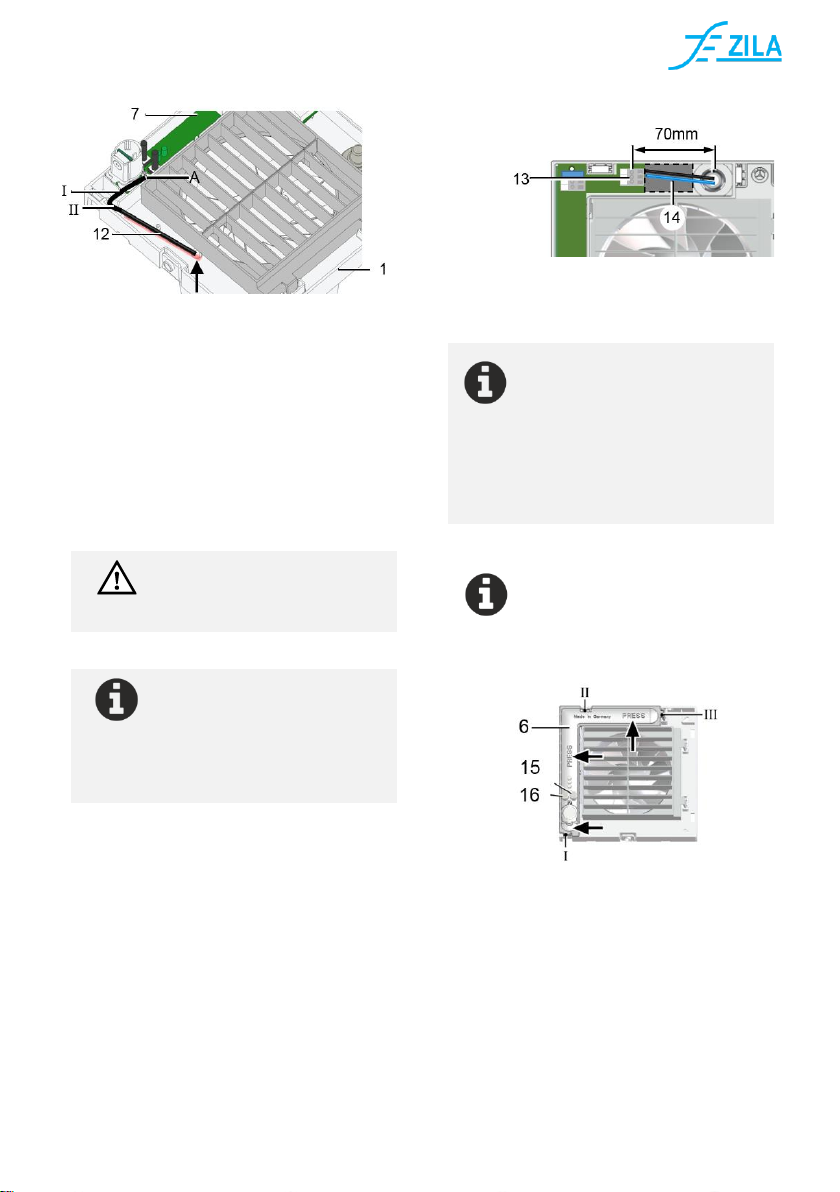

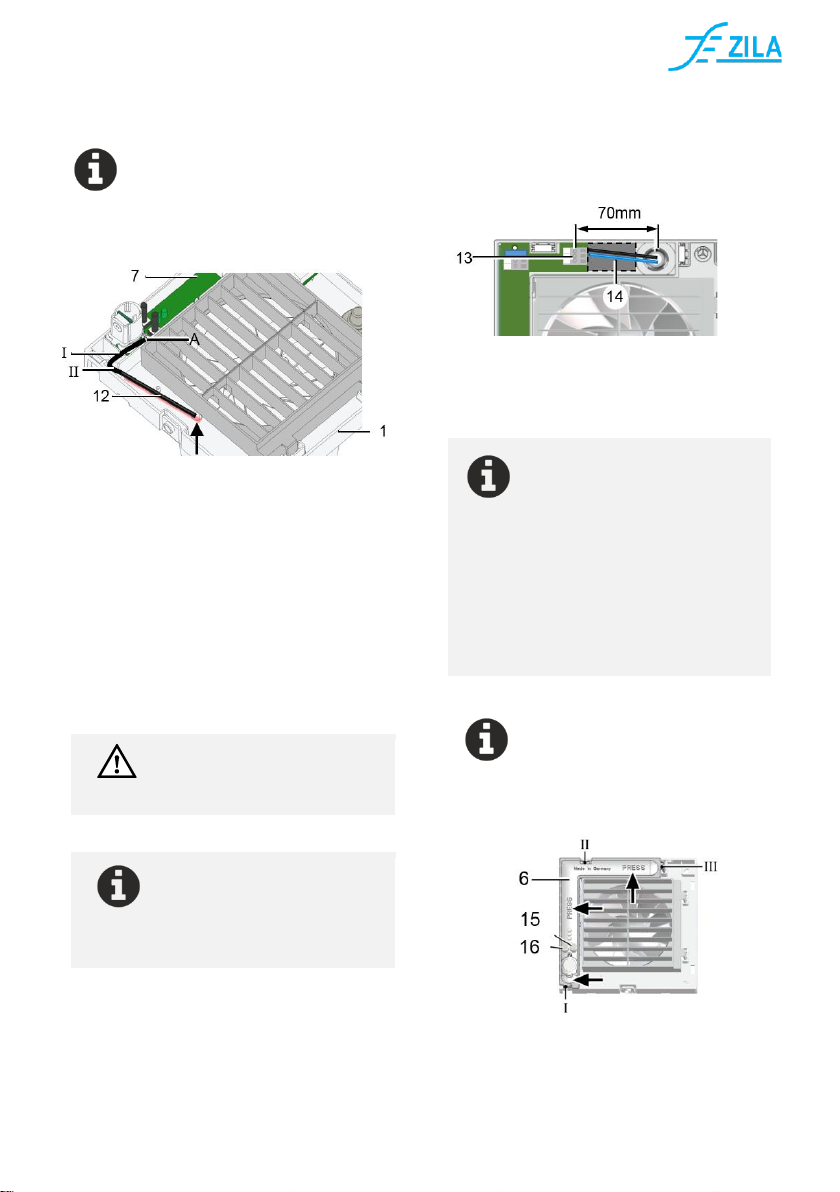

7.4. Elektrischer Anschluss
GEFAHR
Lebensgefahr durch Stromschlag
Netzsicherung ausschalten.
ACHTUNG:
Gerätebeschädigung bei
Kurzschluss
Schutzleiter und nicht benötigte
Adern isolieren.
1. Im Gerät nur Einzeladern verlegen. Dazu
Mantel der Netzleitung auf einer Länge von
70 mm entfernen. Einzelne Adern auf 9 bis
10 mm abisolieren.
2. Netzleitung an Federklemme [13] gemäß
Anschlussschaltbild [14] elektrisch
anschließen, siehe auch Schaltbild in
Kapitel 13.
3. Sitz der Leitungstülle [9] kontrollieren.
Diese muss gut abdichten.
7.5. Endmontage
ACHTUNG:
Kurzschlussgefahr und
Gerätebeschädigung.
Eindringende Feuchtigkeit bei
falsch eingesetzter
Elektronikabdeckung.
Elektronikabdeckung fest an das
Gehäuse drücken, sodass diese
ringsum dichtend und plan an-
liegt. Dabei nicht auf die Ein-
stelltasten [15] und [16] drücken.
Vor Anbringen der Elektronik-
abdeckung die Lage des Sensorkabels
vom Außenklimasensor prüfen,
damit diese nicht die Montage des
Innenklimasensors blockiert.
1. Elektronikabdeckung [6] mit den drei
Rastnasen in die Gehäuseaussparungen I, II
und III stecken, bis diese einrasten. Dabei

Abluftventilator Aero_aH 100 mit integrierter Raum- und Kellerentfeuchtungssteuerung
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 11
die Elektronikabdeckung an den
Pfeilpositionen fest in das Gehäuse
drücken.
2. Den mitgelieferten Innenraumsensor [5]
lagerichtig (→Pfeile X) in den
Anschlusssockel einstecken.
3. Abdeckung [4] anbringen.
Bitte beachten Sie, dass die an der flachen
Seite des Sensorgehäuses befindliche
Membran keinen mechanischen
Belastungen ausgesetzt werden darf.
7.6. Inbetriebnahme
1. Netzsicherung einschalten.
2. Funktionstest durchführen.
3. Referenzfeuchte durch Drücken von Taste
1 [15] speichern.
4. Designabdeckung [3] anbringen.
Die Speicherung des Referenzwertes
wird durch Aufblinken der LED 1
angezeigt.
8. Wartung
Das Gerät ist wartungsfrei.
9. Reinigung
GEFAHR
Lebensgefahr durch Stromschlag
Netzsicherung ausschalten.
ACHTUNG: Gerätebeschädigung
bei falschem Reinigungsmittel.
Abdeckung [4] und Design-
abdeckung [3] nur mit Wasser
reinigen. Keine aggressiven
Reinigungsmittel verwenden.
1. Innenteile des Ventilators nur mit einem
trockenen Tuch reinigen.
2. Bei stark verunreinigter Designabdeckung
[3] diese vorsichtig abnehmen und mit
Wasser reinigen.
3. Designabdeckung [3] anbringen.
10. Störungsbehebung
•Bei jeder Störung eine Elektrofachkraft
hinzuziehen.
•Reparaturen sind nur durch
Elektrofachkräfte zulässig.
GEFAHR
Lebensgefahr durch Stromschlag
Vor Arbeiten am elektrischen
Anschluss die Netzsicherung
ausschalten.
Beide LEDs
aus
Keine Netzspannung
Prüfen, ob die Netzsicherung
ausgefallen ist. Diese ggf. ein-
schalten.
Beide LEDs
blinken drei
Mal
Fehler Innenklimasensor. Der
Innenklimasensor wurde nicht
erkannt. Festen Sitz und richtige
Einbauorientierung prüfen.
Beide LEDs
blinken fünf
Mal
Fehler Aussenklimasensor.
Die Verbindung zum Außen-
klimasensor ist unterbrochen.
Sensorverbindungskabel und
Kontakt der Stecker prüfen.

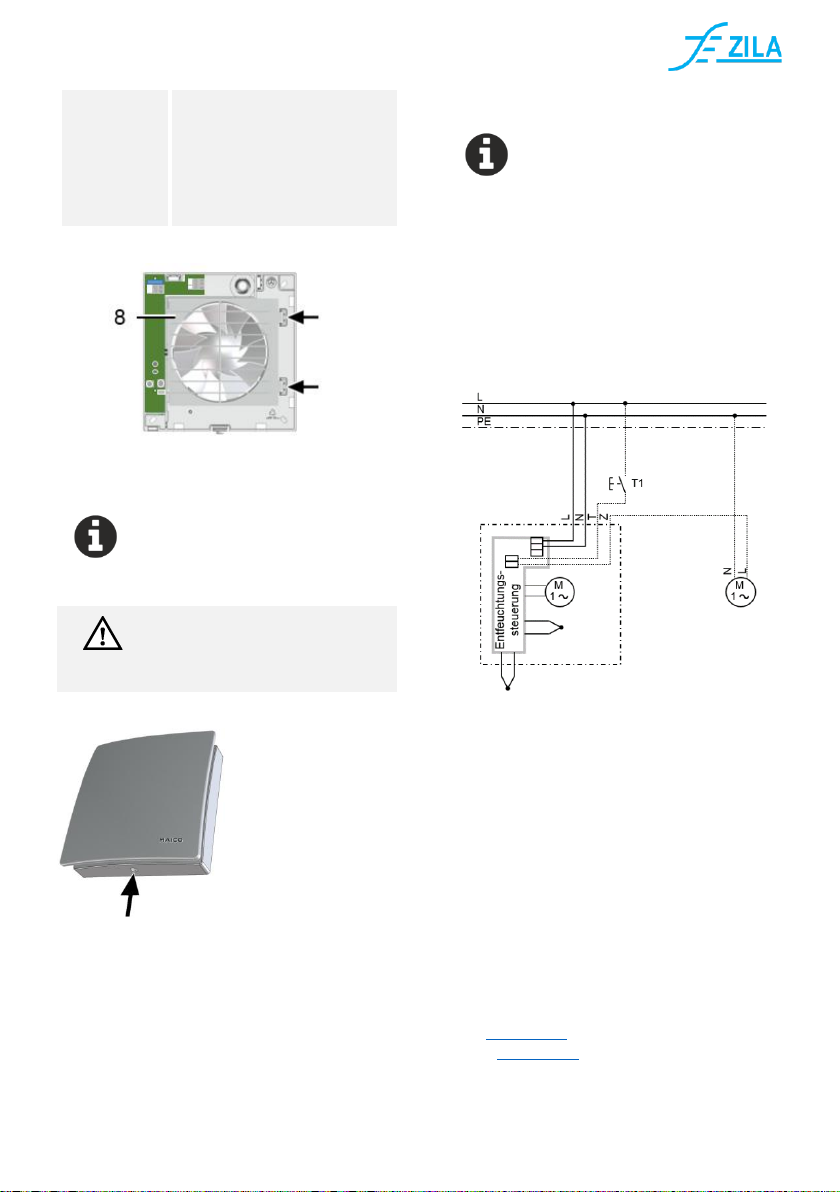

Abluftventilator Aero_aH 100 mit integrierter Raum- und Kellerentfeuchtungssteuerung
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 12
Ventilator
schaltet
nicht ein.
Laufrad blockiert.
Nur durch Fachkraft zulässig:
Abdeckung [4] abnehmen.
Innengitter [8] über Rasthaken
(→Pfeile) entriegeln und aus-
bauen. Flügelrad überprüfen
und ggf. reinigen.
11. Demontage
Die Demontage darf nur von einer
Elektrofachkraft vorgenommen
werden.
GEFAHR
Lebensgefahr durch Stromschlag.
Vor dem Ausbau die Netzsicherung
ausschalten.
1. Abdeckungen entriegeln (→Pfeil) und
abnehmen.
2. Elektronikabdeckung [6] entfernen (3
Rastnasen).
3. Netzleitung entfernen. Ventilator
ausbauen.
12. Entsorgung
Nicht in den Restmüll werfen.
Das Gerät enthält teils
wiederverwertbare Stoffe und
Substanzen, die nicht in den Restmüll
gelangen dürfen. Das Gerät ist nach
Ablauf seiner Lebensdauer gemäß den
in Ihrem Land geltenden
Bestimmungen zu entsorgen.
13. Schaltbild
T1 –Optionaler Taster zum manuellen Betrieb
Z –Anschluss für optionales Zuluftelement, z.B.
ECA 11E
14. Gerätesupport
Telefon: [phone]
E-Mail: [email protected]
ZILA GmbH
Neuer Friedberg 5
98527 Suhl
Tel.: [phone]
Fax: [phone]
Web: www.zila.de
E-Mail: [email protected]

Exhaust air fan Aero_aH 100 with integrated room and cellar dehumidification control
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 13
Table of contents
1. Scope of delivery ................................. 13
2. General information............................ 13
2.1. Installation staff................................... 13
2.2. Symbols used....................................... 13
3. Product description ............................. 14
4. Product features.................................. 14
4.1. Dehumidification control..................... 14
4.2. Intended use........................................ 16
4.3. Forseeable misuse............................... 16
4.4. Technical data ..................................... 16
4.5. Operating and environmental conditions
…………………………………………………………..16
5. Safety instructions............................... 16
5.1. General................................................ 16
5.2. Safe and correct handling.................... 17
6. Mounting preparation......................... 17
6.1. Wall ..................................................... 17
6.2. Ceiling.................................................. 17
6.3. Duct..................................................... 17
6.4. Outer cover ......................................... 18
6.5. Fan....................................................... 18
7. Mounting............................................. 18
7.1. Installation of the outer cover............. 18
7.2. Fastening the cable of the outdoor
climate sensor .. Fehler! Textmarke nicht
definiert.
7.3. Fan housing installation....................... 19
7.4. Electrical connection ........................... 20
7.5. Final assembly ..................................... 20
7.6. Commissioning . Fehler! Textmarke nicht
definiert.
8. Maintenance ....................................... 21
9. Cleaning............................................... 21
10. TroubleshootingFehler! Textmarke nicht
definiert.
11. Disassembly......................................... 22
12. Disposal ............................................... 22
13. Wiring diagram.................................... 22
14. Support................................................ 22
1. Scope of delivery
•Fan unit with indoor sensor
•Outer flap with outdoor sensor
•Sensor connection cable
•Foam tapes
•Mounting and operating instructions
2. General information

Read these mounting and operating
instructions carefully before using
the Aero_aH 100.
Follow the instructions. Keep them safe
for use later on.
2.1. Installation staff
Mounting is only permitted when carried out by
trained specialists.
They are trained in electrical engineering and have
knowledge about the dangers and effects caused by
an electric shock.
2.2. Symbols used
DANGER
Imminent danger which will result
in serious physical injury or death
if not avoided.
CAUTION
Potentially hazardous situation
that could result in minor to
moderate injury.
ATTENTION
Possible situation that could lead
to damages to the product or its
environment.
INFO symbol indicating important
information and tips.
●
Bullet point for information on the
respective topic.
1.
Instructions. Follow the
instructions given in the order
stated.

Exhaust air fan Aero_aH 100 with integrated room and cellar dehumidification control
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 14
3. Product description
The Aero_aH 100 is a small room fan for
dehumidifying rooms, especially cellars, and similar
adjoining rooms. The device has a fixed indoor grille
and is equipped with an integrated indoor sensor.
Controlled dehumidification is achieved by a
comparison of the indoor and outdoor climate. This
requires the closing flap AP 100 with built-in outdoor
climate sensor to be connected. To support room
dehumidification, a ventilation fan can also be
controlled directly via the Aero_aH 100.
4. Product features
4.1. Dehumidification control
Efficient dehumidification of rooms with controlled
ventilation involves removing moist air from the
room while simultaneously supplying dry air.
For this purpose, the absolute humidity (aH) is
determined as a measure of the water vapour
content in the air by means of the two climate
sensors (indoor and outdoor sensor).
Measurements are taken immediately after the
device has been switched on. As soon as the
absolute outdoor humidity is lower than the
absolute indoor humidity (aHoutside < aHinside),
the fan of the Aero_aH 100 is automatically
switched on and a dehumidification period begins
(active time).
Ventilation and dehumidification take place
approximately every 10 minutes. Afterwards, the
fan is switched off for another 10 minutes so that
the moisture-loaded room air can mix with the drier
outdoor air supplied (passive time). After this
passive period, the climate comparison is repeated.
If the absolute humidity of the outdoor air is higher
than that of the indoor air during a climate
comparison (aHoutdoors > aHindoors), no air
exchange will be carried out. This prevents moist air
from flowing in. The fan is only switched on again
when the climate
Button 1
Reference value
determination
Button 2
Manual ventilation
LED 1
Operating mode
LED 2
Fan status
Display
Function
LED 1: On
Automatic operating
mode
LED 1: Flashing
Manual ventilation
LED 1: Flashes
twice with long
pause
Frost protection
LED 1: Flashes
three times with
long pause
Dry protection
LED 2: On
Active time during
dehumidification
(Fan on)
LED 2: Off
Passive time during
dehumidification
(Fan off)
LED 2: Flashing*
Successful
dehumidification
achieved (resettable
with button 1)

Exhaust air fan Aero_aH 100 with integrated room and cellar dehumidification control
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 15
*Simultaneous flashing:
Simultaneous flashing of LED 1 or
LED 2 indicates an operating mode
or function. If both LEDs blink
simultaneously, an error has
occurred (see chapter 10.
Troubleshooting).
Successful dehumidification –
Button 1 / LED 2 flashing:
The Aero_aH 100 indicates
dehumidification success by lighting
LED 2 when the room humidity is
reduced by at least 0.2 g/m3,
compared to a reference value. A
reference value of 9 g/m3 is factory-
set. A new reference value can be
set at any time by pressing button 1
during operation. Storage of the new
reference value is confirmed by a
brief flashing of LED 2.
Manual ventilation –Button 2:
The Aero_aH 100 switches the fan
on and off in a fully automatic and
need-based manner. When switched
off, the fan can be switched on
manually by using button 2, allowing
manual ventilation. This manual
operation is terminated by pressing
button 2 repeatedly or automatically
after about 20 minutes.
Optionally, manual operation can be
carried out with an external button,
see wiring diagram in chapter 13.
It is not possible to switch off the fan
manually with the button during
automatic mode.
Manual ventilation is also possible
during frost and dry protection.
Manual ventilation –external
button/switch:
Manual operation can optionally be
done with an external button or
switch instead of button 2, see
wiring diagram in chapter 13.
In this case, automatic button-switch
recognition takes place for the
duration of initial actuation after
power supply. The switch is
recognised if the switching contact is
kept for more than 10 seconds.
Manual ventilation with an external
button is equivalent to using
button 2.
If an external switch is connected,
manual ventilation is switched on or
off according to the switch position.
This means that the manual mode is
not switched off automatically.
Frost protection:
To prevent the room from cooling
down, the Aero_aH 100 is equipped
with a frost protection function.
With this function, the fan switches
off automatically when the room
temperature drops below 5 °C.
Protection against insufficient
humidity:
For reasons of health protection and
energy efficiency, the Aero_aH 100
offers a dry protection function. This
function ensures that the fan is
switched off when the relative
humidity is less than 30%.

Exhaust air fan Aero_aH 100 with integrated room and cellar dehumidification control
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 16
4.2. Intended use
The device is only intended for domestic use and
similar purposes.
The unit is designed for dehumidification of cellars,
storage rooms, showrooms, offices, changing
rooms and similar rooms up to a size of
approximately 25 m2.
Operation is only permitted for:
•Permanent installation inside buildings
•Installation on a wall or ceiling
•Air ducting via shaft or pipe
•Electrical flush-mounted connection
Full functionality is only achieved with the included
outdoor climate sensor (closing flap with integrated
outdoor climate sensor).
ATTENTION:Restricted use in case
of structural defects.
In case of structural defects, water
often penetrates basement rooms via floors
and walls.
In such cases, the ventilation system Aero_aH
100 can be used as a supplement for basement
dehumidification. The unit supports brickwork
drying through controlled air exchange but
cannot achieve complete dehumidification by
itself.
ATTENTION: Risk of damage to the
building fabric if ventilated
manually.
Excessive manual ventilation can lead to room
humidification when the outdoor humidity is
high. Therefore, it is essential to pay attention
to the duration of ventilation when using an
external switch.
4.3. Forseeable misuse
ZILA does not assume any liability for damage
caused by improper use. Do not use the unit under
any circumstances:
•In individual ventilation systems according to
DIN18017-3
•Near flammable materials, liquids or gases
•For conveying chemicals, aggressive gases or
vapours
•In explosive atmospheres
•In outdoor areas
4.4. Technical data
Technical specifications can be found in the product
specific data sheet on our website www.zila.de/en .
4.5. Operating and environmental
conditions
•The medium’s maximum temperature
permitted is + 40 °C.
•When operating with air-dependent
fireplaces, sufficient supply air must be
provided.
•The maximum pressure difference permitted
per flat is 4 Pa.
5. Safety instructions
5.1. General
•Assembly and electrical connection
may only be undertaken by
electricians in accordance with
chapter 1.
•Read these mounting and operating
instructions carefully before
commissioning.
•Only connect unit to permanently
wired electrical installations with
NYM-O or NYM-J (3 x 1.5 mm² or 5 x
1.5 mm²) cables. Mains
disconnection device required with

Exhaust air fan Aero_aH 100 with integrated room and cellar dehumidification control
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 17
contact openings of at least 3 mm at
each pole.
•The unit may only be operated using
the voltage and frequency shown on
the type plate.
•Do not modify the unit in any way.
•Never operate unit without the
electronics cover [6] and the cover
[4].
5.2. Safe and correct handling
Risk of injury from objects inserted
in the impeller. Do not put any
objects into the device.
Risk of injury from rotating
impeller. Do not stand too close to
the unit to prevent hair, clothing or
jewellery from being pulled into
the unit.
•Risks for people (including children) with
reduced physical, sensory or mental
capabilities or a lack of knowledge. Fan may
only be installed, commissioned, cleaned and
maintained by people who can safely
recognise and avoid the risks associated with
this work. Children must not play with the
unit.
Supply air backflow in the flat
•The air flow in the flat must be arranged in
such a way that, as far as possible, no air from
the kitchen, bathroom and lavatory can flow
over into other rooms where the Aero_aH
100 is installed.
•A room to be vented must be equipped with
an unclosable, open supply air cross-section
of at least 150 cm², e.g. with the door
ventilation grille MLK.
6. Mounting preparation
6.1. Wall
Observe the minimum distances
to the wall and ceiling, as shown
in the illustration below.
1. Ensure a level surface around the housing.
2. Make a wall breakthrough or drill a core hole:
Minimum diameter 105 mm
3. Lay the mains cable (flush-mounted) up to
the installation location, see the distances
above. When doing so, lead the mains cable
out of the wall by at least 110 mm.
Recommendation: Install wall sleeve
WH 100. Make a wall opening with a
minimum diameter of 115 mm.
For rectangular wall openings, use
mounting plate ZM 11.
6.2. Ceiling
ATTENTION:
Danger of short-circuits damage to
the unit due to condensation in the
fan housing.
Properly insulate ventilation lines thermally.
Plan condensate drainage or a condensate
collector in the rising pipe.
Carry out installation preparations as described in
Chapter 6.1.
6.3. Duct
1. Deburr inside edged of the pipe.
2. Carry out installation preparations as
described in Chapter 6.1.

Exhaust air fan Aero_aH 100 with integrated room and cellar dehumidification control
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 18
6.4. Outer cover
1. Unpack the outer with the outdoor sensor
and remove the cover flap [11]. To release
the cover, unlock the catch, (→arrow)
with a screwdriver.
Do not separate the sensor cable
from the sensor. It must be
connected to the fan through the
pipe during housing installation.
2. Attach the supplied foam tape to the centre
of the spigot.
6.5. Fan
1. Unpack unit and take off the design cover
[3]. To release the cover, unlock the catch
(→arrow) with a screwdriver.
2. Remove the indoor climate sensor [5].
3. Remove the electronics cover [6].
Unlock the catch (→arrow) with a
screwdriver.
4. Attach the supplied foam tape to the
centre of the spigot.
Be sure to attach the foam tape to
the Aero_aH 100 so that the device
does not draw in any unwanted air
from outside.
7. Mounting
When installing the FE 100/1
window installation kit or the ECA-
DR spacing frame, please use the
→corresponding mounting and
operating instructions.
7.1. Installation of the outer cover
1. Insert the housing of the outer cover [10]
into a wall breakthrough/wall sleeve.
2. Align the housing horizontally and mark
the dowel holes.
3. Remove the housing [10], drill M6 dowel
holes with Ø 6 mm and insert the dowels.

Exhaust air fan Aero_aH 100 with integrated room and cellar dehumidification control
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 19
4. Insert the cable of the outdoor climate
sensor [12] through the wall
breakthrough/wall sleeve.
5. Press the cover flap [11] onto the housing.
7.2. Fastening the cable of the
outdoor climate sensor
1. Pull the sensor connection cable [12]
through the wall breakthrough/wall
sleeve.
2. Fasten the sensor cable with adhesive
tape, if possible at the bottom, in a wall
breakthrough/wall sleeve.
A maximum of 10 cm is required in the
fan housing for the connection to the
control electronics.
7.3. Fan housing installation
1. Insert the housing [1] into a wall
breakthrough/wall sleeve (TOP must be
on the upside).
2. Align the housing horizontally and mark
the two dowel holes (→arrows).
3. Remove the housing [1], drill M6 dowel
holes Ø 6 mm and insert the dowels.
4. Carefully push the cable grommet [9] out
of the enclosure and remove it.
ATTENTION:
Risk of short circuit and damage to
the device. Risk of water
penetration into the fan housing if the mains
cable has been inserted incorrectly or if the
cable grommet has not been fitted correctly.
Cut off the cap of the cable grommet [9] in
such a manner that the cable grommet
encloses the mains cable tightly. Cut off the
cap by at least 5 mm (this makes it easier to
bend the mains cable and to place the
electronic cover [6] correctly).
Attach the cable grommet [9] properly and
seal it on site if necessary.
5. Insert the cable grommet [9] into the
housing.
6. Insert the ribbon cable from the outdoor
climate sensor [12] into the opening
provided (→arrow) in the fan housing [1].
Feed mains cable into the connection
area until the cable grommet
completely encloses the cable sheath
and does not reach too far out into
the connection area.

Exhaust air fan Aero_aH 100 with integrated room and cellar dehumidification control
1019-1-0002 Handbuch 31.01.2021_JUSC_Aero_aH100| 20
7. Insert the housing [1] into the wall
opening/wall sleeve and fasten it with two
screws. Do not insert the housing in a
strained or squeezed position. Use
properly dimensioned fastening material.
8. Lay the cable from the outdoor climate
sensor [12] in the notches provided (I, II)
and plug it onto the electronics board [7]
[A].
7.4. Electrical connection
DANGER
Danger to life from electric
shock
Switch off the mains fuse.
ATTENTION: Risk of damage to
the device in the event of short
circuits.
Insulate the protective earth
conductor and unnecessary
wires.
1. Only lay single wires in the unit. Remove
the sheath from the mains cable for a
length of 70 mm. Strip the insulation of
individual wires to 9 to 10 mm.
2. Connect the mains cable to the spring
terminal [13] according to the wiring
diagram [14],
see also wiring diagram in chapter 13.
3. Check position of cable grommet [9].
It must be well sealed.
7.5. Final assembly
ATTENTION: Danger of short circuits
and damage to the unit. Moisture
penetration from incorrectly placed
electronics cover.
Press the electronics cover tightly
against the housing so that it forms a
seal and lies flat all around. Do not
press the buttons [15] and [16].
Before fitting the electronics cover,
check the position of the sensor cable
from the outdoor climate sensor so
that it does not block the installation
of the indoor climate sensor.
1. Insert the electronics cover [6] with the
three catches into the housing recesses I,
II and III until they click in place. At the
same time, press the electronics cover
firmly into the housing at the positions.
indicated by the arrows.
