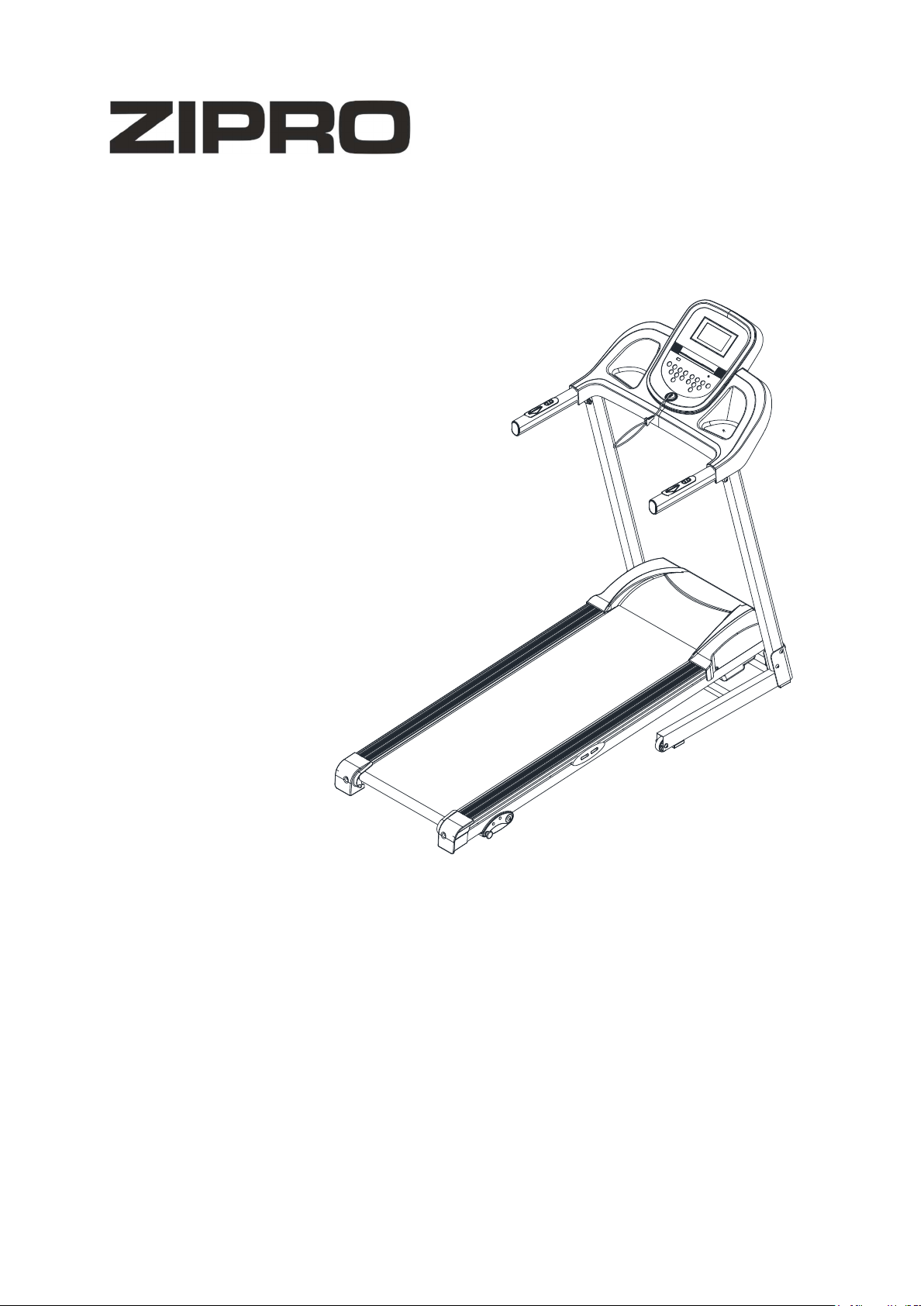

Zipro Tekno User manual

Tekno
PL Bieżnia treningowa
EN Treadmill
DE Trainings-Laufband
RU Тренинговая беговая дорожка
RO Bandă pentru antrenament
LT Bėgimo takelis
PL Producent: Morele.net sp. z o.o. ul. Fabryczna 20 A, 31-553 Kraków, Poland
EN Manufacturer: Morele.net sp. z o.o. ul. Fabryczna 20 A, 31-553 Kraków, Poland
DE Hersteller - Morele.net sp. z o.o. ul. Fabryczna 20 A, 31-553 Kraków, Poland
RU Производитель - ООО Morele.net, ул. Фабрычна, 20A, 31-553 Краков, Польша
RO Producător - Morele.net sp. z o.o. ul. Fabryczna 20 A, 31-553 Kraków, Poland
LT Gamintojas - Morele.net sp. z o.o. ul. Fabryczna 20 A, 31-553 Kraków, Lenkija

2
PL Podręcznik użytkowania
Zachowaj podręcznik użytkowania. Str. 3
EN User Manual
Keep the User Manual for future use. Page 21
DE Bedienungsanleitung
Bewahren Sie die Bedienungsanleitung auf. S. 39
RU Руководство к пользованию
Сохраните руководство к пользованию. Стр. 57
RO Manual de utilizare
Păstraţi manualul de utilizare.
Pag 75
LT Naudotojo vadovas
Naudotojo vadovo neišmeskite. Pyl. 93

3
PL
Użytkowniku,
Zapoznaj się z poniższą instrukcją przed rozpoczęciem montażu i pierwszym użyciem urządzenia. Instrukcja
ta zawiera ważne informacje dotyczące bezpieczeństwa użytkowania i konserwacji sprzętu. Zachowaj ją
w celu możliwości skorzystania z informacji dotyczących konserwacji lub zamawiania części zamiennych.
DANE TECHNICZNE
Zasilanie 230 VAC
Moc maksymalna 1200 W
Waga 42,6 kg
Temperatura użytkowania 0oC do +40oC
Temperatura przechowywania -10oC do +60oC
Maksymalna waga użytkownika 120 kg
Klasa zastosowania Klasa H
Klasa dokładności Klasa C
Prędkość 0,8-14 km/h
Nachylenie 3 poziomy ustawiane manualnie
Norma wyrobu (główna) EN 957-6
EN 957-6:2010+A1:2014
Przeznaczenie Bieżnia elektryczna do użytku domowego
BEZPIECZEŃSTWO
UWAGA! Z urządzenia można korzystać wyłącznie zgodnie z jego przeznaczeniem, czyli do treningu
przez osoby dorosłe. Każde inne zastosowanie urządzenie może być niebezpieczne. Producent nie może
być pociągany do odpowiedzialności za szkody, które zostały spowodowane nieprawidłowym użytkowaniem
urządzenia.
 Urządzenie zostało zaprojektowane i skonstruowane w oparciu o najnowszą wiedzę
z zakresu bezpieczeństwa. Elementy niebezpieczne, które potencjalnie mogą być stanowić
zagrożenie odniesienia obrażeń zostały wyeliminowane lub względnie zabezpieczone.
 Dokonywanie na własną rękę wszelkich napraw i zmian w konstrukcji (w tym demontaż
oryginalnych części, instalowanie części pochodzenia innego niż od producenta itp.) powodują
utratę gwarancji i mogą powodować bezpośrednie zagrożenie dla osoby ćwiczącej.
 Nie dopuszcza się napraw i zmian na własną rękę.
 Raz na jeden lub dwa miesiące sprawdź poprawność dokręcenia śrub, wkrętów i nakrętek.
 W celu trwałego zapewnienia bezpieczeństwa regularnie (czyli jeden raz w roku) sprawdzaj
i konserwuj sprzęt w specjalistycznej placówce handlowej.
 Wszystkie zmiany na urządzeniu, które nie zostały opisane w niniejszej instrukcji mogą stanowić
przyczynę uszkodzeń lub bezpośrednio zagrażać zdrowiu i życiu osoby ćwiczącej. Zmian na
urządzeniu mogą dokonywać wyłącznie pracownicy serwisu producenta lub osoby przeszkolone
przez nie w tym zakresie.
 Wszystkie urządzenia podlegają stałym działaniom innowacyjnym w celu zapewnienia wysokiej
jakości. Z tego powodu producent zastrzega sobie prawo do wprowadzania zmian technicznych.
 Wszelkie pytania lub wątpliwości związane ze sprzętem kieruj do specjalistycznej placówki
handlowej.
UWAGA! Przestrzegaj zasad ogólnych przepisów i środków bezpieczeństwa obowiązujących
dla obchodzenia się z urządzeniami elektrycznymi.

4
PL
 Urządzenie jest zasilane napięciem sieciowym 230V.
 Wszystkie urządzenia elektryczne w trakcie pracy emitują promieniowanie
elektromagnetyczne. Jeśli w pobliżu elektronicznego układu sterowniczego lub kokpitu
umieszczone są inne urządzenia emitujące takie promieniowanie (np. telefony
komórkowe), to niektóre wartości (takie jak np. tętno) mogą zostać zniekształcone.
 UWAGA! Nigdy nie dokonuj na własną rękę żadnych modyfikacji w sieci elektrycznej.
Zmiany takie zlecaj specjalistom.
 UWAGA! Pamiętaj, aby przed rozpoczęciem wykonywania wszelkich napraw, konserwacji
lub czyszczenia sprzętu wyjąć wtyczkę zasilania z gniazdka.
 Do podłączania urządzenia nie stosuj przedłużaczy.
 Jeśli przez dłuższy nie będziesz korzystać ze sprzętu, wyjmij jego wtyczkę zasilania z
gniazdka.
 Zwróć uwagę na to, aby przewód elektryczny nie był przygnieciony i jego ułożenie nie
powodowało ryzyka potknięcia się o niego.
Uziemienie zabezpiecza przed ryzykiem porażenia prądem. Bieżnia posiada przewód
i wtyczkę z uziemieniem. Wtyczka musi być podłączona do poprawnie zainstalowanego
i właściwie uziemionego gniazdka sieciowego.
 Przed podłączeniem urządzenia do zasilania upewnij się, że lokalne napięcie odpowiada
rodzajowi wtyczki.
 Nie modyfikuj wtyczki, jeśli nie pasuje ona do gniazdka. W takim przypadku zleć
zainstalowanie innego gniazdka wykwalifikowanemu elektrykowi.
NIEBEZPIECZEŃSTWO!
Niewłaściwe podłączenie przewodu może powodować ryzyko porażenia prądem
elektrycznym. W razie jakichkolwiek podejrzeń, że bieżnia nie jest poprawnie uziemiona,
skontaktuj się z serwisem lub wykwalifikowanym elektrykiem.
UWAGA! Osoby przebywające w pobliżu w trakcie użytkowania sprzętu należy uprzedzić o ewentualnych
zagrożeniach. Zachowaj szczególną ostrożność w obecności dzieci.
UWAGA! Przed przystąpieniem do ćwiczeń skonsultuj się z lekarzem w celu upewnienia się, czy nie masz
żadnych przeciwwskazań zdrowotnych do prowadzenia treningów na urządzeniu. W oparciu o opinię
specjalisty możesz opracować swój plan treningowy. Nieprawidłowo dobrany program
lub nadmierne ćwiczenia mogą być niebezpieczne dla Twojego zdrowia i życia.
OSTRZEŻENIE! Systemy monitorowania tętna mogą być niedokładne. Przemęczenie podczas ćwiczeń
może skutkować poważnymi obrażeniami lub śmiercią. Jeśli czujesz się słabo, natychmiast przestań
ćwiczyć.
UWAGA! Bezwzględnie przestrzegaj uwag dotyczących prowadzenia treningu zawartych
w niniejszej instrukcji.
 Wybierając miejsce do prowadzenia treningu uwzględnij zapewnienie sobie bezpiecznych odległości
od możliwych przeszkód. Nie ustawiaj sprzętu w pobliżu ciągów komunikacyjnych (dróg, bram,
przejść itp.).
 Zabrania się użytkowania sprzętu w bliskiej odległości od ściany. Strefa bezpieczeństwa wynosi
2000 mm i co najmniej takiej szerokości jak urządzenie.
UWAGA! W trakcie montażu urządzenia zachowaj ostrożność i nie pozwalaj przebywać w pobliżu dzieciom.
Podczas montażu używane są drobne części (nakrętki, śruby itp.), które mogą zostać przez nie połknięte.

5
PL
RYZYKO RESZTKOWE
 Po ograniczeniu ryzyka tylko 13 z ponad 230 przyczyn należy do „powszechnie akceptowanych”.
 W sytuacji, gdy zabezpieczenie przed upadkiem nie zostanie zastosowane lub zostanie, ale
nieprawidłowo, istnieje ryzyko resztkowe, czyli upadek osoby powodujący otarcia skóry, siniaki,
złamania lub, w najgorszym przypadku, śmierć.
 Istnieje ryzyko resztkowe niezamierzonego przeciążenia osoby ćwiczącej spowodowanego
nieprawidłową obsługą lub niewłaściwą oceną, a także nieprawidłowym przesłaniem danych
(z powodu zakłóceń elektromagnetycznych, błędu oprogramowania itp.). Nawet najlepsze
zabezpieczenie oprogramowania i sprzętu nie wyklucza błędu oprogramowania czy sprzętu i może
teoretycznie spowodować przeciążenie osoby ćwiczącej.
 Produkt jest urządzeniem elektrycznym, dlatego nie można wykluczyć porażenia prądem, które
może doprowadzić do śmierci.
 Nie można wykluczyć ryzyka resztkowego uduszenia.
 Ryzyko można ograniczyć, stosując się do informacji o bezpieczeństwie zawartych w instrukcji
obsługi.
 Nie można wykluczyć, że niezamierzone lub niedozwolone użycie spowoduje inne, nieuwzględnione
ryzyko, a uwzględnione ryzyko zostało oszacowane nieprawidłowo.
W analizie ryzyka oceny dokonano na podstawie „stanu obecnego urządzenia”. Z przeprowadzonej
oceny i kontroli produktu wynika, że prawdopodobieństwo wystąpienia niedopuszczalnego ryzyka jest
bardzo niskie. Urządzenie (jego budowa, sposób działania oraz zastosowanie) nie powoduje —
w normalnych warunkach — nieuzasadnionego ryzyka dla osoby ćwiczącej ani osób trzecich.
ZNAKI MANIPULACYJNE NA OPAKOWANIACH TRANSPORTOWYCH
Tą stroną w górę. Nie przewracać.
Ostrożnie, kruche. Możliwość uszkodzenia. Zachować ostrożność.
Chronić przed upadkiem.
Chronić przed wilgocią.
Opakowanie nadające się do recyclingu.
Uwaga ciężki produkt.
Cięższa strona opakowania. Z tej strony znajduje się silnik bieżni.
OBSŁUGA
Przed rozpoczęciem treningu upewnij się, że urządzenie zostało prawidłowo zamontowane.
 Przed rozpoczęciem pierwszego treningu zapoznaj się ze wszystkimi funkcjami
i możliwościami regulacji urządzenia.
 Urządzenie posiada elementy, które mogą być narażone na korozję. Z tego powodu
nie zaleca się, aby pozostawało w wilgotnym pomieszczeniu. Należy również dbać o to,

6
PL
aby sprzęt (szczególnie jego elementy wewnętrzne oraz elektroniczne) nie był narażony
na kontakt z wodą, napojami, potem itp.
 Urządzenie jest przeznaczone tylko do prowadzenia treningu tylko przez osoby dorosłe
i absolutnie nie jest zabawką dla dzieci. Jeśli na własną odpowiedzialność pozwolisz
z niego korzystać dzieciom, bezwzględnie poinstruuj je o prawidłowym korzystaniu i stale nadzoruj.
 Sprzęt nie nadaje się do przeznaczenia terapeutycznego.
 Podczas pracy urządzenia mogą występować ciche szumy przy ruchu bezwładnym masy
zamachowej pasa biegowego, które wynikają z rodzaju konstrukcji. Nie mają one żadnego wpływu
na działanie sprzętu.
 Emisja hałasu podczas obciążenia jest większa niż bez obciążenia.
 Przed rozpoczęciem każdego treningu sprawdź prawidłowość zabezpieczeń oraz połączeń
śrubowych i wtykowych.
 W czasie treningu na urządzeniu pamiętaj o odpowiednim obuwiu (buty sportowe).
MONTAŻ
Montaż urządzenia musi zostać przeprowadzony starannie przez osobę dorosłą. W przypadku
wątpliwości poproś o pomoc kogoś z większym doświadczeniem w tej dziedzinie.
 Przed rozpoczęciem montażu upewnij się, czy zestaw z urządzeniem zawiera wszystkie elementy
z listy części oraz czy jakieś elementy nie uległy zniszczeniu podczas transportu. W przypadku braku
elementów lub zastrzeżeń skontaktuj się ze sprzedawcą.
 Zapoznaj się z rysunkami oraz objaśnieniami i dokonuj montażu zgodnie z kolejnością zawartą w
instrukcji montażu.
 Zachowaj ostrożność podczas montażu. W trakcie korzystania z narzędzi i elementów istnieje ryzyko
skaleczenia się.
 Pamiętaj o zachowaniu bezpiecznego otoczenia. Nie rozkładaj chaotycznie narzędzi
i elementów montażowych. Pamiętaj, że folie i torby z tworzywa sztucznego stanowią zagrożenie
uduszeniem się przez dzieci.
 Elementy montażowe potrzebne do wykonania danego kroku instrukcji montażu zostały
przedstawione na rysunkach i objaśnieniach. Korzystaj z elementów wskazanych
w instrukcji montażu.
 W pierwszych fazach montażu nie dokręcaj części do oporu. Zrób to po umieszczeniu wszystkich i
upewnieniu się, że są prawidłowo osadzone.
 Producent zastrzega sobie prawo do wstępnego montażu niektórych elementów.
ŚRODOWISKO Urządzenie jest dostarczane w opakowaniu w celu ochrony przed ewentualnymi
uszkodzeniami w czasie transportu. Opakowania są surowcami nieprzetworzonymi
i mogą być recyklingowane. Wyrzucaj te materiały do odpowiednich kolorowych
pojemników przeznaczonych do selektywnej zbiórki.
Chroń środowisko i nie wyrzucaj zużytych baterii do domowego kosza na śmieci. Oddawaj je
w miejscu zakupu lub przekazuj do wydzielonego punktu składowania surowców wtórnych.
Zużyte urządzenie elektryczne (w tym licznik, zasilacz) są surowcami wtórnymi – nie wyrzucaj ich
do pojemników na odpady domowe, ponieważ mogą one zawierać substancje niebezpieczne
dla zdrowia i środowiska. Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi
i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania
surowców wtórnych – zużytych urządzeń elektrycznych.

7
PL
SCHEMAT MONTAŻOWY
UWAGA! Zabrania się używania części pochodzących z innych źródeł niż od producenta.
01
24
02
0303
04
05
06
07
08
09
10
11
49
21
21
12
13
14
15
17
18
19
20
20
22
22
23
23
25
25
25
25
25
25
25
12
12
12
12
12
26
27
28
29
30
30
31
31
32
32
33
33
34
34
35
36
37
38
24
24
39
40
40
41
42
43
44
45
45
46
46
47
48
48
49
49
49
49
50
50
49 49
49
49
51
52
52
53
53
53
53
53
53
53
53
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
16
55
55
55
55
56
56
56
56
56
56
56
56
57
57
57
57
57
57
57
57
57
57
57
57
58
58
58
60
61
59
62
63
64
65
66
68
67
69
69
69
69
69
69
69
69

8
PL
LISTA CZĘŚCI
Nr Opis Ilość Nr Opis Ilość
1 Rama główna 1 36 Czujnik pulsu / Przycisk szybkiego
uruchamiania Start/Stop 1
2 Rama dolna 1 37 Klucz bezpieczeństwa 1
3 Kolumny bieżni 2 38 Przewód sygnałowy 1
4 Rama górna 1 39 Wkręt sześciokątny M8*45 1
5 Rama silnika 1 40 Wkręt sześciokątny M8*60 2
6 Rolka przednia 1 41 Wkręt sześciokątny M8x*12 2
7 Rolka tylna 2 42 Wkręt sześciokątny M8*20 2
8 Cylinder 1 43 Wkręt sześciokątny M8*25 2
9 Płyta biegowa t15*520*1130 1 44 Wkręt sześciokątny M8*40 1
10 Pas biegowy t1.4*400*2520 1 45 Wkręt sześciokątny Φ10*15*(M8*10) 2
11 IGBT 200-J5 1 46 Wkręt sześciokątny M8*15 2
12 Nakrętka M6 8 47 Wkręt sześciokątny M8*30 1
13 Silnik 1 48 Wkręt sześciokątny M8*25 2
14 Kontroler 1 49 Śruba sześciokątna M8*45 9
15 Komputer 1 50 Wkręt sześciokątny M8*40 2
16 Górna osłona silnika 1 51 Śruba ST4. 2*12 2
17 Dolna osłona silnika 1 52 Śruba ST4. 2*45 2
18 Maskownica ramy głównej lewa 1 53 Śruba ST4. 2*20 8
19 Maskownica ramy głównej prawa 1 54 Śruba ST4. 2*15 22
20 Krawędź ramy głównej 2 55 Śruba M5*10 4
21 Kółko transportowe ramy dolnej 2 56 Nakrętka M8 8
22 Zaślepka poręczy 2 57 Podkładka Φ9* Φ16*t1.0 13
23 Uchwyty z pianki 2 58 Podkładka sprężysta D8 6
24 Plastikowe stopki 4 59 Nakrętka Φ 5.2* Φ 10*t1 1
25 Amortyzator 8 60 Sensor 400 1
26 Łącznik elektryczny 1 61 Pierścień magnetyczny 1
27 Bezpiecznik 1 62 Przewód pojedynczy 1
28 Kabel zasilający 1 63 Przewód podwójny 2
29 Klamra kabla zasilającego 6W3-4 1 64 Górny przewód łączący 400 mm 1
30 Regulator nachylenia 2 65 Przewód czujnika pulsu (1) 400 mm 1
31 Blokada regulatora nachylenia 2 66 Przewód czujnika pulsu (2) 400 mm 1
32 Gumowe podkładki amortyzujące 2 67 Klucz S17 / S13 1
33 Amortyzator 2 68 Klucz S6 / 80*80 mm 1
34 Listwy klejące 4 69 Śruba M6*40 8
35 Czujnik pulsu / Przyciski szybkiej
zmiany prędkości + / - 1

9
PL
INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi dołączonych
do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia.
Ze względu na dużą wagę niektórych elementów zaleca się montaż w dwie osoby.
Krok 1
Postaw prawą i lewą kolumnę bieżni
jak pokazano na rysunku.
Uważaj, aby nie wywierać zbyt dużego
nacisku podczas rozkładania /
składania.
Krok 2
Przykręć kolumny do ramy dolnej za
pomocą śrub M8*45 (49) oraz M8*15
(46).
Krok 3
Zamontuj komputer (15) do prawej i
lewej kolumny bieżni (03). Zabezpiecz
za pomocą śruby M8*45 (49),
podkładki D8 (57), nakrętki M8 (56), a
następnie skręć śrubami
sześciokątnymi M8*25 (48).
49
49
46
46

10
PL
Krok 4
Włóż klucz bezpieczeństwa (37) do komputera, aby
rozpocząć pracę bieżni. Bez tego urządzenie nie
będzie działać.
UWAGA! Klucz bezpieczeństwa służy do
natychmiastowego awaryjnego zatrzymania bieżni. Ze
względów bezpieczeństwa zalecane
jest przypięcie klucza do odzieży podczas każdego
treningu.
Gratulacje! Montaż bieżni jest zakończony!
Zanim skorzystasz z bieżni, przeczytaj uważnie instrukcję.
INSTRUKCJA SKŁADANIA BIEŻNI
UWAGA! Przed przystąpieniem do składania, sprawdź dokładnie czy wszystkie śruby są dokręcone i odłącz
kabel sieciowy.
Składanie urządzenia
Unoś pas biegowy urządzenia do pozycji pionowej
do momentu, aż usłyszysz dźwięk blokady
mechanizmu składania.
Rozkładanie urządzenia
Trzymając pas biegowy, zwolnij nogą blokadę
mechanizmu składania (wskazaną strzałką). Opuść
pomost do wysokości poręczy.
Od tej wysokości pas będzie samoczynnie opadać w
kierunku podłoża.
UWAGA! Zwróć uwagę, by w trakcie opuszczania
pasa bieżni w bezpośrednim pobliżu nie
znajdowały się osoby trzecie i zwierzęta.

11
PL
REGULACJA KĄTA NACHYLENIA PASA BIEGOWEGO
Bieżnia posiada regulację kąta nachylenia pasa biegowego. Poprzez zmianę pozycji blokady regulatora
nachylenia, można ustawić jeden z 3 dostępnych wariantów, jak pokazano na rysunku.
Pas biegowy w położeniu
maksymalnym
Pas biegowy lekko uniesiony Pas biegowy ustawiony na płasko
REGULACJA NAPRĘŻENIA PASA
KIEDY NALEŻY NACIĄGAĆ PAS?
Pas biegowy na skutek stałego użytkowania bieżni może wymagać naprężenia.
 Zbyt luźno naciągnięty pas może się zatrzymać w trakcie pracy silnika.
 Nie należy naciągać pasa zbyt mocno, ponieważ może to spowodować usterki m.in. silnika, wałka
lub łożysk.
 Prawidłowo naciągnięty pas można unieść na jego brzegach na wysokość około 5-7,5 cm. Bardzo
łatwo to sprawdzić - poprawnie naprężony jest, gdy mieszczą się pod nim 3 palce.
Pas wymaga naciągnięcia, gdy podczas treningu zacznie się ślizgać, przesuwać na boki lub podwijać.
Umieść bieżnię na płaskiej powierzchni. Uruchom bieżnię z prędkością około 6-8 km/h, obserwuj stopień
odchylenia pasa bieżni.
ZWIĘKSZANIE NAPRĘŻENIA PASA
W zestawie części znajdziesz specjalny klucz. Umieść go w lewej śrubie
do regulacji pasa umieszczonej w tylnej części bieżni. Przekręć klucz
zgodnie z ruchem wskazówek zegara o 90 stopni (rysunek C).
W ten sposób naciągniesz tylną rolkę i zwiększyć naprężenie pasa.
Powtórz czynność przekręcając śrubę z prawej strony. Zwróć uwagę na
to, by jednakowo przekręcić śruby.
Powtarzaj czynności dla obu śrub do czasu aż pas nie będzie prawidłowo
naprężony.
ZMNIEJSZANIE NAPRĘŻENIA PASA
Aby zmniejszyć naprężenie pasa postępuj tak, jak przy jego zwiększaniu.
Klucz przekręcaj w kierunku przeciwnym do ruchu wskazówek zegara.
WYŚRODKOWANIE PASA BIEGOWEGO
KIEDY WYŚRODKOWAĆ PAS?
Wskutek różnego stylu biegania (najczęściej większego obciążenia
przenoszonego na jedną nogę) pas może przesuwać się na boki i nie być
wyśrodkowany. Z tego powodu pas może wymagać co jakiś czas
regulacji.
Pas samoistnie powinien się wyśrodkować w trakcie pracy bieżni. Wymaga on regulacji w przypadku,
gdy przesuwa się w kierunku prawej lub lewej strony.

12
PL
WYŚRODKOWANIE PASA
Uruchom bieżnię i ustaw jej niską prędkość (np. 3 km/h). Sprawdź w którym kierunku przesuwa się pas.
 Jeśli pas przesuwa się w prawą stronę, umieść klucz w prawej śrubie do regulacji. Przekręć klucz o
90 stopni w kierunku zgodnym z ruchem wskazówek zegara (rysunek A). Obserwuj, czy pas zostanie
wyśrodkowany. Jeśli wciąż przesuwa się w prawo, ponownie przekręć śrubę o 90 stopni.
 Jeśli pas przesuwa się w lewo, postępuj tak samo jak w przypadku powyżej, ale przekręcaj śrubę
umieszczoną z lewej strony (rysunek B).
KONSERWACJA
W celu zapewnienia maksymalnego bezpieczeństwa użytkowania bieżni, zaleca się jej regularne sprawdzanie
pod kątem zużycia elementów. Dotyczy to kontroli dokręcenia i stanu nakrętek, śrub, części ruchomym, tulei
itp.
Przechowuj urządzenie w suchym i ciepłym miejscu. Nie wystawiaj urządzenia na działanie promieni
słonecznych.
UWAGA! Przed rozpoczęciem konserwacji zawsze wyłączaj bieżnię i odłączaj ją od zasilania.
CZYSZCZENIE
Regularne czyszczenie urządzenia wydłuży jego żywotność i zachowa jego wysoką wydajność.
Do czyszczenia bieżni używaj miękkiej wilgotnej szmatki. Nie dotyczy to elementów elektrycznych, silnika,
części wewnętrznych - nie pozwól, by w te miejsca nie przedostawała się woda. Chroń powierzchnię pasa
biegowego (oraz przestrzeń pod nim) przed działaniem wody.
CZYSZCZENIE SILNIKA
Przynajmniej raz w roku pozbywaj się kurzu z silnika. Aby to zrobić najpierw wyłącz bieżnię z zasilania
i po odczekaniu około 1 godziny zdejmij osłonę silnika. Używając sprężonego powietrza lub pędzelka
ostrożnie usuń zalegający kurz. Po ponownym zamontowaniu osłony silnika i podłączeniu do zasilania,
możesz uruchomić bieżnię.
SMAROWANIE BIEŻNI
Częstotliwość smarowania bieżni jest zależna od
intensywności jej użytkowania. Jeśli urządzenie
pracuje więcej niż 5 godzin tygodniowo, zaleca się
smarowanie co 2-3 miesiące. W przypadku mniej
intensywnego korzystania z bieżni, smarować należy
ją raz na 7-8 miesięcy.
Nakładaj smar pod pasem biegowym. Najwięcej
używaj go w miejscach, w których stopy mają kontakt
z pasem w trakcie biegu.
TRENING I FAZY ĆWICZEŃ
Korzystanie z urządzenia dostarczy Ci wiele korzyści. Przede wszystkim poprawi Twoją kondycję, wzmocni
mięśnie, a w połączeniu z odpowiednią dietą pozwoli spalić zbędną tkankę tłuszczową.
1. ROZGRZEWKA
To faza, która poprawia krążenie krwi w całym ciele oraz przygotowuje mięśnie do wzmożonego wysiłku.
Zmniejsza również ryzyko powstania skurczów oraz odniesienia kontuzji. Wskazane jest, aby wykonać kilka
ćwiczeń rozciągających tak jak pokazano poniżej. Jeśli czujesz ból, przestań ćwiczyć lub zmniejsz zakres
wykonywanego ruchu.
Płyta
biegowa
Pas biegowy

13
PL
ĆWICZENIA ROZCIĄGAJĄCE:
 ROZCIĄGANIE WEWNĘTRZNYCH MIĘŚNI UD
Usiądź na płaskim podłożu ze zgiętymi nogami i kolanami skierowanymi na zewnątrz. Złącz
podeszwy stóp i zbliż je do siebie tak blisko jak to możliwe. Delikatnie naciśnij kolana kierując je
w kierunku podłoża i wytrzymaj w tej pozycji przez 15 sekund.
 ROZCIĄGANIE UD
Usiądź na płaskim podłożu. Wyprostuj prawą nogę, a podeszwę lewej stopy przyłóż do prawego uda.
Wyciągnij prawą rękę w kierunku palców prawej nogi tak daleko jak to możliwe. Wytrzymaj przez 15
sekund. Powtórz czynność z lewą nogą.
 SKRĘTY GŁOWY
Trzymaj głowę prosto patrząc przed siebie. Nie ruszając ramionami obróć ją w prawo i wyprostuj,
a potem obróć w lewo i wyprostuj.
 UNOSZENIE RAMION
Podnieś możliwie wysoko do góry lewą rękę i wytrzymaj przez kilka sekund. Powtórz czynność
z prawą ręką.
 ROZCIĄGANIE ŚCIĘGIEN ACHILLESA
Stań twarzą do ściany, lewą nogę wysuń do przodu i lekko ugnij w kolanie. Prawą trzymaj z tyłu –
wyprostowaną, z piętą położoną płasko na podłożu. Trzymaj obie pięty płasko na podłożu
i przyciskaj biodra w kierunku ściany. Utrzymuj tę pozycję przez 30 sekund. Powtórz czynność
z wysuniętą prawą nogą. Pamiętaj, aby podczas ćwiczenia nie wyginać pleców w łuk.
 SKŁONY
Stań w nogami złączonymi razem. Wykonaj skłon w przód starając się jak najbardziej zbliżyć klatkę
piersiową do kolan. Wytrzymaj przez 15 sekund. Pamiętaj, aby nie zginać kolan.
2. FAZA ĆWICZEŃ
To właściwa faza treningu. Ćwicz we własnym
tempie tak, aby osiągnąć adekwatne tętno
do swojego wieku jak przedstawiono na wykresie.
3. FAZA ODPRĘŻENIA
Faza ta pozwala uspokoić krążenie i odprężyć mięśnie. Jest to powtórka ćwiczeń
rozgrzewających. Należy pamiętać o tym, aby nie nadwyrężać mięśni.

14
PL
INSTRUKCJA OBSŁUGI KOMPUTERA
ROZPOCZĘCIE/ZAKOŃCZENIE
W ciągu 5 sekund po wciśnięciu przycisku START/STOP urządzenie rozpocznie pracę.
FUNKCJA OSZCZĘDZANIA ENERGII
Komputer bieżni przejdzie do trybu oszczędzania energii automatycznie, jeśli w ciągu 10 minut, nie wystąpią
żadne działania. Naciśnij dowolny klawisz, aby wznowić system.
AWARYJNE ZATRZYMANIE URZĄDZENIA
UWAGA! Klucz bezpieczeństwa należy przyczepić do ubrania podczas każdego treningu.
Powinien być używany wyłącznie w sytuacjach awaryjnych, nie należy używać go jako normalnego przycisku
zatrzymania.
Niepoprawnie ząłożony klucz bezpieczeństwa uniemożliwia uruchomienie bieżni.
Przed użyciem bieżni sprawdź poprawność działania systemu. Wyjmij klucz bezpieczeństwa, pociągając
za sznurek. Po wyjęciu klucza bieżnia zatrzyma się z opóźnieniem wynikającym z prędkości pracy,
zatrzymany zostanie także system podnoszenia pasa biegowego. Zatrzymanie zasygnalizuje krótki alarm
dźwiękowy. Wszystkie okienka na ekranie wyświetlą „---”.
Po ponownym podłączeniu klucza bezpieczeństwa urządzenie zostanie zresetowane.
PROGRAMY
Komputer jest wyposażony w 3 programy użytkownika do ustawiania ręcznego,
12 automatycznych programów zapisanych w pamięci, 3 tryby odliczania (czasu, kalorii, dystansu) oraz
funkcję pomiaru tkanki tłuszczowej (Body Fat).

15
PL
OPIS PRZYCISKÓW
 START () – służy do uruchamiania bieżni w trybie manualnym lub wybranego programu.
 STOP () – służy do zatrzymania pracującej bieżni. Po wciśnięciu nastąpi także zresetowanie ustawień.
Po ponownym uruchomieniu urządzenie rozpocznie pracę w trybie manualnym.
 PROGRAM (P) - służy do wyboru programu treningowego automatycznego (P1 – P12), programu
użytkownika (U1-U3) lub funkcji Body Fat przed uruchomieniem bieżni.
 MODE (M) - pozwala wybrać tryb odliczania: czasu, odległości lub kalorii.
 SPEED + / - - przyciski umożliwiają regulację (zwiększanie i zmniejszanie) prędkość co 0,1 km/h.
Przyciski umieszczone są na konsoli komputera oraz na poręczach.
 PRZYCISKI SZYBKIEGO WYBORU PRĘDKOŚCI - pozwalają na dokonanie bezpośredniego wyboru
prędkości (3, 4, 6, 8, 10, 12 km/h).
ODTWARZANIE MUZYKI MP3
Komputer bieżni pozwala odtwarzać muzykę z głośników lub po podłączeniu słuchawek.
Gniazdo Jack 3.5 mm umożliwiają podłączanie nośników.
FUNKCJE (SPECYFIKACJA)
TIME Liczy łączny czas ćwiczeń od ich rozpoczęcia do zakończenia. 00:00-99:59 min
SPEED Wyświetla aktualną prędkość. 0,8-14 km/h
DISTANCE Liczy łączny dystans od rozpoczęcia do zakończenia ćwiczeń. 0,0-99,9 km
CALORIES Liczy łączną liczbę spalonych kalorii od rozpoczęcia do zakończenia
ćwiczeń.
(Pomiar jest przybliżony w celu porównania różnych sesji ćwiczeń, nie
może być stosowany w leczeniu).
0,0-999 kcal
TOTAL
DISTANCE Liczy łączny dystans od uruchomienie urządzenia. 0-999 km
PULSE Wyświetla aktualny puls. 50-200 BPM
FUNKCJA POMIARU TĘTNA
Po uruchomieniu bieżni przytrzymaj obie dłonie na czujnikach do pomiaru pulsu. Po 30 sekundach
na ekranie pojawi się aktualny puls. W trakcie dokonywania pomiaru komputer wyświetli ikonę
w kształcie serca.
UWAGA! Pomiar tętna tylko do celów sportowych (wyklucza się zastosowanie medyczne).
PROGRAM MANUALNY
Program manualny jest domyślnym trybem pracy urządzenia. Bieżnia rozpoczyna w nim pracę po wciśnięciu
START, gdy nie zostanie wybrany żaden program treningowy.
 Domyślna prędkość w trybie manualnym to 0,8 km/h.
 Zmiana ustawienia prędkości możliwa jest przy pomocy przycisków na komputerze i poręczach.
PROGRAMY TRENINGOWE
Wybierz jeden z 12 automatycznych programów treningowych wciskając przycisk PROGRAM (P) tak długo,
aż na ekranie wyświetli się odpowiedni numer.
 Po wybraniu w oknie wyświetli się i będzie migotała wartość „30:00”.
Ustawienia czasu treningu programu można dokonać przyciskami SPEED +/- .
Ustawiony czas treningu dzielony jest proporcjonalnie na 20 etapów. Tabela przedstawia
zestawienie etapów i odpowiadającym im prędkości dla każdego programu treningowego.
 → Patrz strona 111.
 Aby rozpocząć program wciśnij START.

16
PL
TRYB ODLICZANIA
Wybierz jeden z 3 trybów odliczania wciskając przycisk MODE (M).
 Do ustawiania odliczanej wartości użyj przycisków SPEED +/-.
 Uruchomienie bieżni i odliczanie rozpocznie się po wciśnięciu przycisku START.
ODLICZANE PARAMETRY:
 CZAS: początkowa wartość odliczania to 30 min.
Komputer umożliwia ustawienie czasu w zakresie 5-99 minut (co 1 minutę).
 KALORIE: początkowa wartość odliczania to 50 kcal.
Komputer umożliwia ustawienie kalorii w zakresie 20-999 kcal (co 10 kcal).
 DYSTANS: początkowa wartość odliczania to 1 km.
Komputer umożliwia ustawienie dystansu w zakresie 1,0-99,9 km (co 1 km).
FUNKCJA POMIARU TKANKI TŁUSZCZOWEJ (BODY FAT)
Wciskaj przycisk PROGRAM (P), do momentu aż na ekranie nie wyświetli się „FAT”.
Użyj MODE (M), aby wprowadzić parametry:
o F1 - płeć (gender) – 01 mężczyzna / 02 kobieta
o F2 - wiek (age) – wartości 10-99
o F3 - wzrost (height) – wartości 100-220 cm
o F4 – waga (weight) – wartości 20-120 kg
Użyj przycisków SPEED +/- do ustawienia wartości parametrów.
Po wybraniu parametrów na wyświetlaczu pojawi się F5. Połóż obie dłonie na czujnikach do pomiaru pulsu,
po 5-6 sekundach komputer wyświetli informację FAT. FAT ma na celu zmierzenie relacji między wzrostem a
wagą, a nie proporcji ciała.
Prawidłowy wynik powinien mieścić się pomiędzy 20-25. Wartość poniżej 20 oznacza niedowagę, 26-29 -
nadwagę, a powyżej 29 - otyłość.
UWAGA! Uzyskane wyniki nie mogą być pod żadnym pozorem podstawami leczenia lub być brane pod
uwagę w celach medycznych.

17
PL
MOŻLIWE USZKODZENIA I TECHNIKI NAPRAWY
UWAGA! Otwarcie obudowy urządzenia bez wcześniejszego skontaktowania się z serwisem producenta
powoduje utratę gwarancji. W przypadku podejrzenia wystąpienia usterki wymagającej otwarcia obudowy
skontaktuj się z serwisem producenta.
Opis błędu Możliwe przyczyny Rozwiązanie problemu
----- Problem z kluczem
bezpieczeństwa Klucz bezpieczeństwa nie jest podpięty. Podłącz poprawnie klucz bezpieczeństwa.
Komputer jest uszkodzony. Skontaktuj się z serwisem producenta.
E01 Komputer nie działa Komputer jest źle podłączony. Sprawdź prawidłowość podłączenia kabli
komputera.
Kabel łączący jest złamany lub
przetarty
Sprawdź, podłączenie wtyczek. Jeśli jest
poprawne, a problem wciąż występuje,
skontaktuj się z obsługą klienta serwisu
producenta.
Komputer jest uszkodzony Skontaktuj się z serwisem producenta.
Połączenie pomiędzy płytką
sterującą a komputerem jest
zablokowane
Skontaktuj się z serwisem producenta.
E02 Silnik nie działa Niewłaściwe napięcie zasilania Upewnij się, że napięcie jest poprawne.
Jeśli problem wciąż występuje, skontaktuj
się z obsługą klienta serwisu producenta.
Błędne połączenie kabla silnika Odłącz kabel i podłącz ponownie. Jeśli
problem wciąż występuje, skontaktuj się z
serwisem producenta.
Uszkodzony sterownik Skontaktuj się z serwisem producenta.
E03 Komputer nie wykrył przez
15 sekund sygnału z
czujnika prędkości
Błędne podłączenie czujnika Skontaktuj się z serwisem producenta.
Nieprawidłowo podłączona
wtyczka czujnika Sprawdź, podłączenie wtyczek. Jeśli jest poprawne, a problem wciąż występuje,
skontaktuj się z serwisem producenta.
Uszkodzony czujnik Skontaktuj się z serwisem producenta.
E04 Błąd komunikacji Niepoprawne podłączenie lub
uszkodzenie przewodów.
Skontaktuj się z serwisem producenta.
E05 Błąd przeciążenia
Awaria silnika Sprawdź, czy silnik nie spalił się. Jeżeli nie,
odłącz bieżnię od zasilania sieciowego, a
następnie podłącz ponownie. Jeśli
problem wciąż występuje, skontaktuj się z
serwisem producenta.
Prąd znamionowy w sterowniku
jest za niski. Wymień sterownik. Skontaktuj się z serwisem producenta.
Prąd jest powyżej wartości
znamionowej Upewnij się, że waga użytkownika nie przekracza maksymalnej wartości dla tego
urządzenia.

18
PL
E06 Explosion-Proof
Protection. Nieprawidłowe
zasilanie
Napięcie zasilania jest zbyt małe Podepnij urządzenie do prądu o
właściwym napięciu.
Zwarcie Skontaktuj się z serwisem producenta.
E07 Brak wyświetlania Wypięty klucz bezpieczeństwa Wepnij klucz bezpieczeństwa.
E08 Błąd sterownika EEPROM Sterownik jest zepsuty. Skontaktuj się z serwisem producenta.
E09 Sterownik jest w
pochylonej pozycji Urządzenie nie jest ustawione na płaskiej powierzchni. Przenieś urządzenie na płaską, stabliną powierzchnię, a następnie uruchom
ponownie.
E10 Przejściowa ochrona
prądu Niepoprawna instalacja sterownika. Skontaktuj się z serwisem producenta.
Niepoprawnie zamontowany silnik. Skontaktuj się z serwisem producenta.
Zablokowana część transmisyjna
bieżni. Skontaktuj się z serwisem producenta.
E11 Zbyt wysokie napięcie Sprawdź czy zasilanie AC jest wyższe od 270 VAT lub jest
niestabilne. Jeżeli tak, przestań użytkować bieżnię i zgłoś
usterkę.
E13 Błąd komunikacji
pomiędzy licznikiem a
sterownikiem. Licznik nie
otrzymuje sygnału z
napędu.
Uszkodzone przewody między
licznikiem a sterownikiem Skontaktuj się z serwisem producenta.
Nieprawidłowo podłączone
gniazdo. Skontaktuj się z serwisem producenta.
E14 Zbyt niskie napięcie Sprawdź czy zasilanie AC jest niższe niż 160VAC lub jest
niestabilne. Jeśli tak, przestań użytkować produkt i zgłoś
usterkę.
Urządzenie nie działa Brak zasilania Podłącz urządzenie do prądu.
Wypięty klucz bezpieczeństwa Wepnij klucz bezpieczeństwa.
Zwarcie Skontaktuj się z serwisem producenta.
Przełącznik ON/OFF nie jest
włączony Włącz urządzenie.
Pas biegowy nie działa
płynnie Pas biegowy jest niewystarczająco nasmarowany Nasmaruj pas biegowy zgodnie z informacjami podanymi w instrukcji
obsługi.
Pas biegowy jest zbyt mocno
naciągnięty Wyreguluj i wyrównaj położenie pasa biegowego zgodnie z informacjami
podanymi w instrukcji obsługi.
Pas biegowy jest
przekrzywiony
Pas biegowy jest zbyt słabo napięty Wyreguluj i wyrównaj położenie pasa
biegowego zgodnie z informacjami
podanymi w instrukcji obsługi.
Pas napędowy jest zbyt mało
napięty Skontaktuj się z serwisem producenta.

19
PL
GWARANCJA
Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium Rzeczypospolitej Polskiej na okres 24
miesięcy od daty sprzedaży. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza
ani nie zawiesza uprawnień Kupującego wynikających z Ustawy o prawach konsumenta.
WARUNKI GWARANCJI
1. Reklamacji i gwarancji podlegają wyłącznie wady ukryte powstałe z winy producenta.
2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:
 ważnej czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz
podpisem sprzedawcy,
 ważnego dowodu zakupu sprzętu z datą sprzedaży,
 reklamowanego towaru lub wadliwej części.
W przypadku zakupu na odległość, karta gwarancyjna jest ważna wyłącznie na podstawie
dokumentu zakupu (paragon / faktura).
3. Reklamacja zostanie rozpatrzona w terminie do 14 dni od momentu zgłoszenia wady przez Klienta.
4. Wady fabryczne i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w
terminie nie dłuższym niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.
5. W przypadku konieczności sprowadzenia części z importu okres realizacji naprawy gwarancyjnej
może się wydłużyć o czas niezbędny do jej sprowadzenia jednak nie dłużej niż o 40 dni.
6. Gwarancją nie są objęte:
 uszkodzenia mechaniczne i wywołane nimi wady,
 uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania
i przechowywania, niewłaściwego montażu i konserwacji,
 uszkodzenia i zużycie elementów eksploatacyjnych takich elementów jak: linki, paski,
elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska, tapicerka.
 czynności związane z montażem, konserwacją, które zgodnie z instrukcją obsługi użytkownik
zobowiązany jest wykonać we własnym zakresie.
7. Gwarancja nie ma zastosowania w następujących przypadkach:
 upływu terminu ważności,
 dokonania przez klienta samodzielnych napraw i modyfikacji z użyciem nieoryginalnych części,
 gdy powstała wada wynika z nieprawidłowej instalacji lub na skutek nieprzestrzegania zasad
prawidłowej eksploatacji opisanych w instrukcji obsługi,
 użytkowania innego niż użytkowanie domowe,
 uszkodzeń powstałych w transporcie.
8. Duplikaty karty gwarancyjnej nie będą wydawane.
9. W ramach gwarancji klient ma prawo żądać następujących rodzajów świadczonego bezpłatnie
zadośćuczynienia:
 naprawy produktu,
 wymiany produktu,
 obniżenia ceny,
 rozwiązania umowy i pełnego zwrotu poniesionych kosztów.
10. W celu zgłoszenia reklamacji należy:
a) Przedstawić produkt lub jego część, której dotyczy gwarancja.
b) Dowód zakupu określający nazwę i adres sprzedającego, datę i miejsce zakupu, rodzaj
produktu lub ważną kartę gwarancyjną z pieczątką sklepu.
c) W przypadku dostarczenia brudnego produktu serwis może odmówić jego przyjęcia lub też
na koszt klienta za jego pisemną zgodą dokonać czyszczenia.
11. W przypadku pozytywnego rozpatrzenia reklamacji sprzęt zostanie naprawiony lub wymieniony na
nowy lub zostaną klientowi zwrócone pieniądze. Koszty transportu towaru do klienta pokrywa
serwis producenta.
12. W przypadku odrzucenia reklamacji gwarancyjnej, klient otrzyma szczegółowe uzasadnienie
podjętej decyzji oraz w terminie do 14 dni od momentu przekazania decyzji, sprzęt zostanie
odesłany do klienta na jego koszt.

20
PL
KARTA GWARANCYJNA
Nazwa artykułu
Kod EAN
Data sprzedaży
(Pieczątka i podpis sprzedawcy)
(Nie dotyczy w przypadku zakupu na odległość. Patrz Warunki gwarancji pkt.2)
Informacja dotycząca zakupionego sprzętu wprowadzonego na terytorium kraju przez Morele.net Sp. z o.o.,
Kraków, Fabryczna 20A.
Masa sprzętu umieszczona jest na opakowaniu. Przekazanie zużytego sprzętu do punktu zbierania odpadów
zapobiega potencjalnym złym wpływom na środowisko oraz zdrowie ludzi, jakie mogą następować w
przypadku niewłaściwego gospodarowania odpadami.
Sprzęt przeznaczony jest do użytku domowego.
Komputer posiada certyfikaty CE oraz RoHS.
Komputer spełnia normę EN957.
SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKOWANIA KOMERCYJNEGO ANI DO CELÓW WYCZYNOWYCH.
UŻYTKOWANIE NIEZGODNE Z PRZEZNACZENIEM PRODUKTU ORAZ WARUNKAMI GWARANCJI POWODUJE
JEJ UTRATĘ.
Produkt dostarczany jest w opakowaniu. Opakowania są surowcami
nieprzetworzonymi i mogą być poddane recyklingowi.
Segreguj materiały i wyrzucaj je odpowiednio wg rodzaju.
Dbajmy razem o środowisko!
CENTRUM SERWISOWE
Wiejska 166, 41-216 Sosnowiec
PRODUCENT
Morele.net Sp. z o.o.
Fabryczna 20A, 31-553 Kraków
NIP: 9451972201, KRS: 0000390511
Wyprodukowano w Chinach
