ZOODOS 48215 User manual
Brugsanvisning
Bruksanvisning
Bruksanvisning
Käyttöohje
Instruction manual
Gebrauchsanweisung
Podręcznik użytkownika
Kasutusjuhend
DK
NO
SE
FI
GB
DE
ET
PL
B
rugsanvisning
Model 48215
2
DK
For at du kan få mest mulig glæde af din nye
kap/geringssav, beder vi dig gennemlæse
denne brugsanvisning og de vedlagte
sikkerhedsforskrifter, før du tager saven i
brug. Vi anbefaler dig desuden at gemme
brugsanvisningen, hvis du senere skulle få
brug for at genopfriske din viden om savens
funktioner.
Spænding/frekvens: 230 V ~ 50 Hz
Effekt: 1.800 W
Hastighed: 4.800 o/min
Savklinge: Diameter 255 mm
Skærebredde ved 0/45°: 340/240 mm
Skæredybde ved 90/45°: 75/40 mm

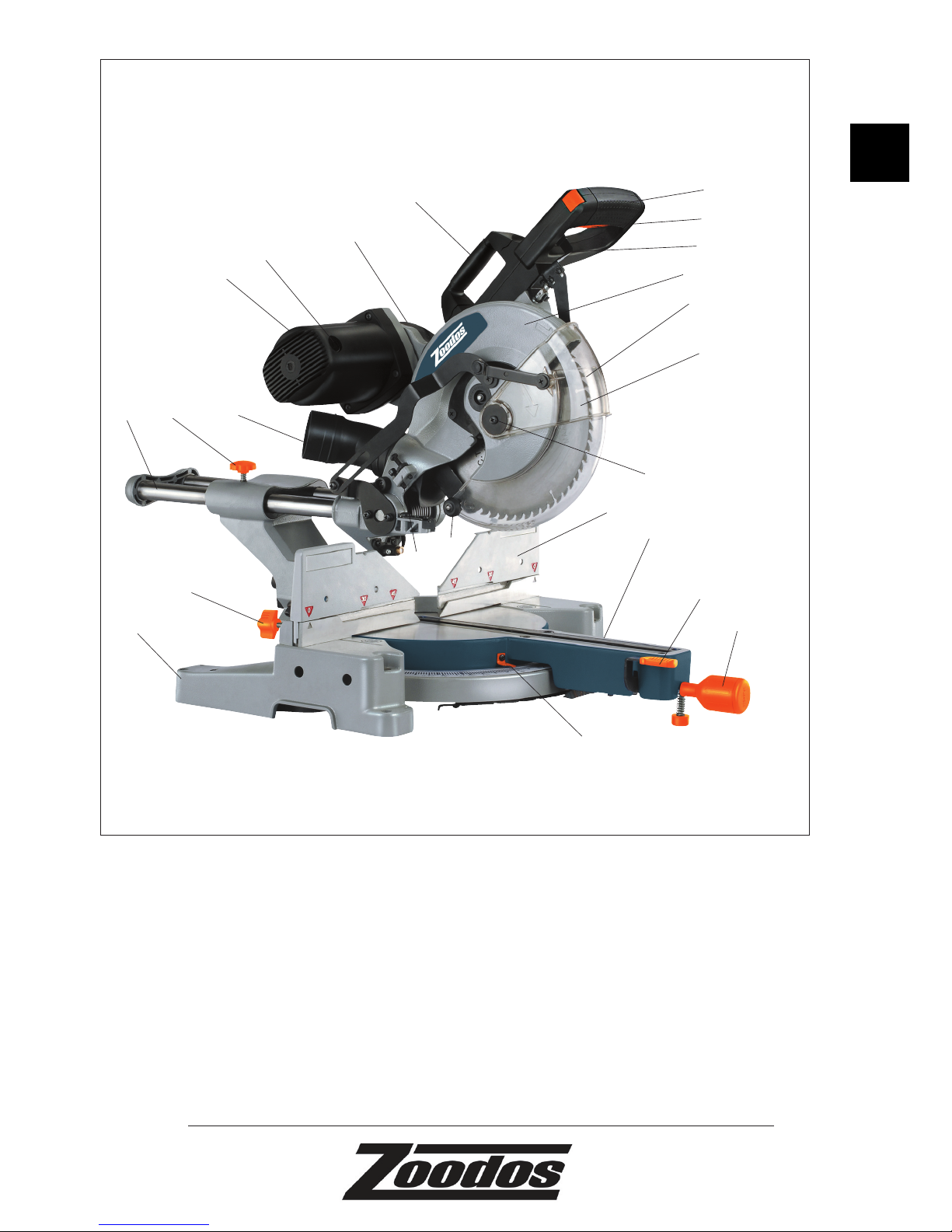

1. Håndtag
2. Tænd/sluk-knap
3. Sikkerhedsknap
4. Fast klingeskærm
5. Bevægelig klingeskærm
6. Savklinge
7. Låseskrue til savklinge
8. Anlæg
9. Bordindsats
10. Udløser til geringsarm
11. Greb til geringsvinkel
12. Gradskala til geringsvinkel
13. Rulle
14. Dybdeindstillingsskrue
15. Underdel
16. Skrue til skruetvinge
17. Teleskopudtræk
18. Låsegreb til teleskopudtræk
19. Støvudsugningsstuds
20. Motor
21. Kulbørstedæksel
22. Skærm over drivrem
23. Transporthåndtag
24. Støvpose
25. Støtteskinner
26. Skrue til støtteskinne
27. Skruetvinge
28. Låsegreb til smigvinkel
29. Låseskrue
30. Kontraskrue
31. Stopskrue
32. Låsestift til savearm
33. Sekskantskruer
34. Kontramøtrik
35. Bolt
36. Kontraring
37. Dybdestop
38. Spindellås
3
NO
SE
FI
GB
DE
DK
PL
ET
1
2
3
4
6
5
7
8
9
bl
bm
bn
bo
bp
bq
br
bs bt bu
cl
cm cn
co
4
DK
Kontrollér, at ventilationsåbningerne på
motoren ikke er tilstoppet.
Stands aldrig savklingen ved at presse
saven eller ved at udøve tryk på siden af
savklingen.
Brug altid den rigtige type savklinge til
den forhåndenværende opgave. Saven
er beregnet til savning af træ. Brug aldrig
bøjede savklinger eller savklinger, hvor
nogle af tænderne mangler.
Brug aldrig for store eller små savklinger.
Brug aldrig savklinger, hvis
maksimumhastighed er mindre
end værktøjets maksimale
omdrejningshastighed.
Kontrollér, at retningsangivelsen
på savklingen svarer til motorens
rotationsretning. Savklingens tænder skal
pege nedad mod savbordet på savens
forside.
Brug altid beskyttelseshandsker, når du
håndterer savklingen. Stik aldrig hånden ind
under kap-/geringssaven, og forsøg aldrig
at erne materiale fra arbejdsområdet,
mens savklingen roterer. Anbring aldrig
hånden eller fingre på arbejdsemnet foran,
bag eller under kap-/geringssaven, mens
den kører.
Sav aldrig i flere arbejdsemner på samme
tid.
Brug ekstra støtter (bord, bukke eller
lignende) til lange arbejdsemner, så de
ikke vipper ned af arbejdsbordet under
savningen.
Sav ikke i arbejdsemner, der er så små, at de
ikke kan fastspændes forsvarligt.
Juster aldrig geringsvinklen eller
smigvinklen, mens saven kører.
Hold altid spindlen og flangerne til
montering af savklinger rene.
Brug aldrig kap-/geringssaven, hvis
klingeskærmen ikke fungerer korrekt.
Klingeskærmen skal lukke automatisk, når
kap-/geringssaven ikke er i brug, og må IKKE
fastgøres i åben tilstand.
Savklingen må ikke være i kontakt med
arbejdsemnet eller andre genstande, når
kap-/geringssaven startes.
Kontrollér, at arbejdsemnet ikke indeholder
søm, skruer eller andre genstande, der kan
beskadige savklingen.
Savklingen stopper ikke med det samme,
når du slipper tænd/sluk-knappen.
Spænd alle låseskruer, og fastlås savearmen
i den laveste position, hvis du skal
transportere saven.
Skru grebet (11) i hullet på geringsarmen,
og spænd den, men ikke for strammere end
geringsarmen kan flyttes.
5
NO
SE
FI
GB
DE
DK
PL
ET

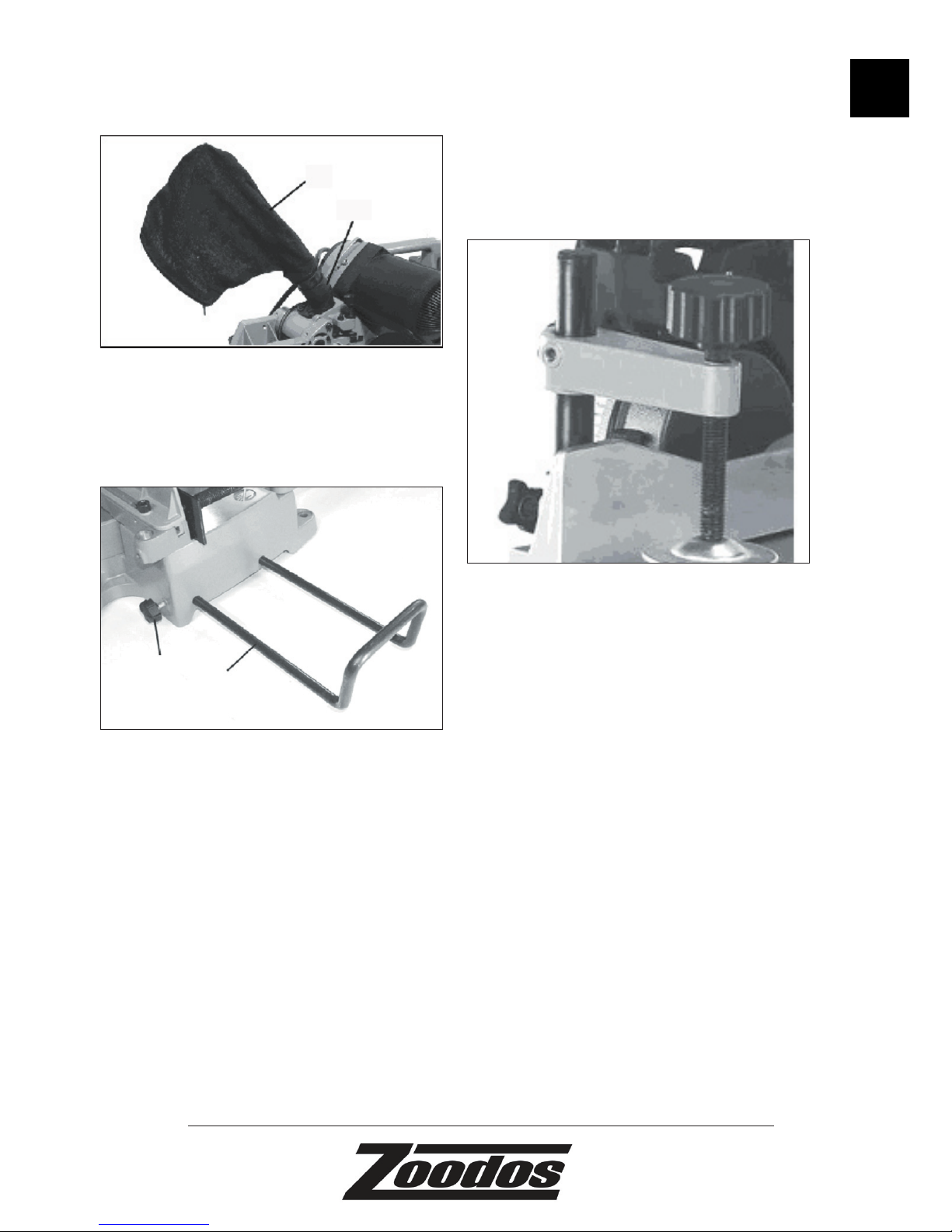

Monter støvposen (24) på
spånudsugningsstudsen (19).
Løsn skruerne på underdelen, og sæt
støtteskinnernes stænger ind i hullerne
på savens sider. Skru skruerne fast igen, så
støtteskinnerne sidder fast.
Skub skruetvingen (12) ned i en af
skruetvingesoklerne på saven, og spænd
den fast med skruen (16).
Læg arbejdsemnet an mod landet på saven,
og fastgør det ved hjælp af grebet på
skruetvingen.
Inden brug skal saven monteres forsvarligt
på et arbejdsbord eller lignende, så den står
helt fast. Skru den fast på arbejdsbordet
med skruer eller bolte gennem
monteringshullerne i underdelen. Husk at
montere støtteskinnerne, inden du fastgør
saven.
Hvis du har behov for ofte at flytte
saven, kan du også montere den på en
workstation eller alternativt på en 20 mm
krydsfinerplade, som så kan spændes fast
på arbejdsbordet med skruetvinger.
bu
cp
cr cq
6
DK

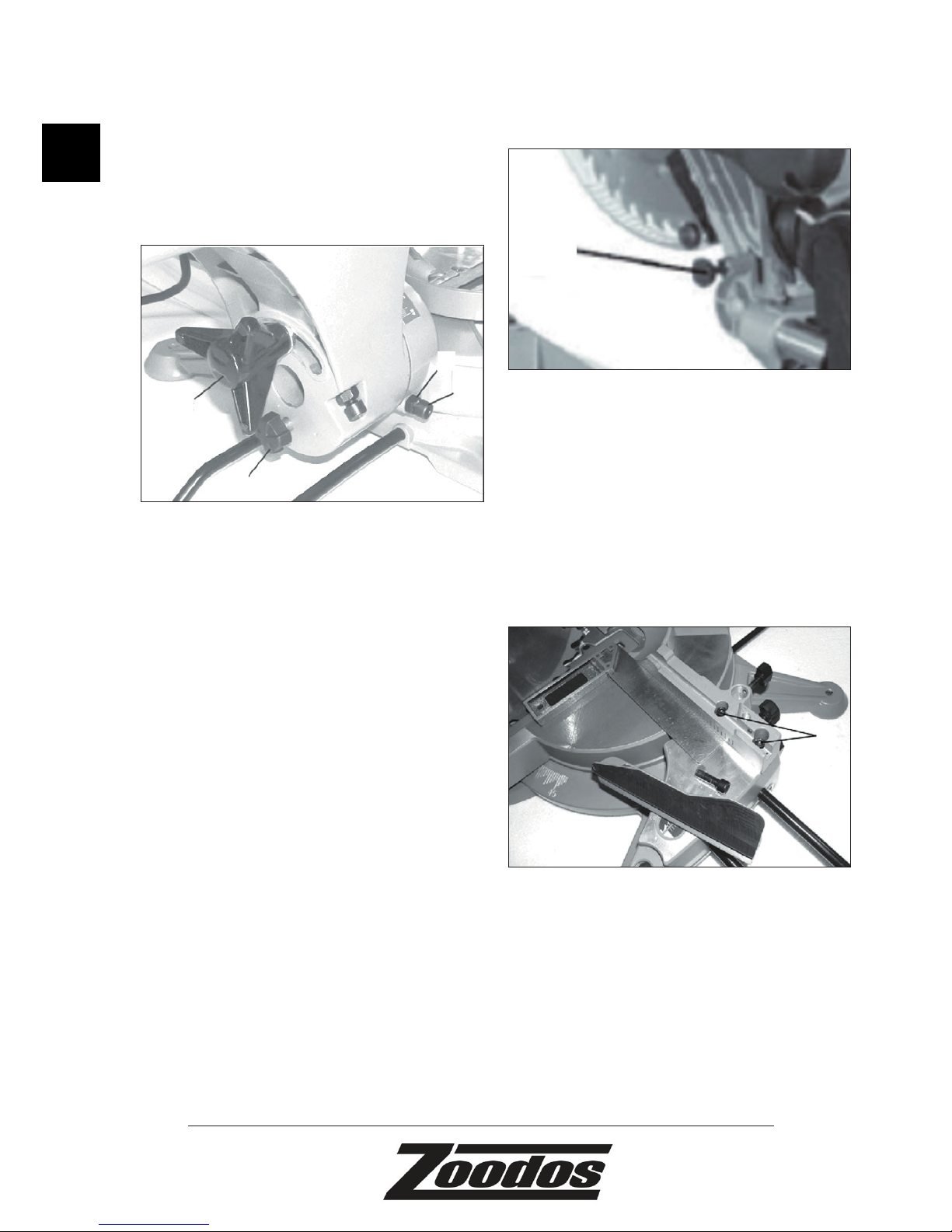

Løsn låsegrebet til smigvinklen (28) og
låseskruen (29), og vip savearmen 0-45°
til venstre, indtil indikatoren er ud for det
ønskede tal på gradskalaen. Fastspænd
låsegrebet igen.
Når savearmen er vippet helt til venstre eller
helt til højre, skal vinkelmåleren stå på 45°.
Hvis den ikke gør det, skal du løsne
kontraskruen (30), og dreje stopskruen
(31), til vinklen angives korrekt. Spænd
kontraskruen igen.
Løsn grebet (11) til geringsvinklen. Tryk
udløseren (10) ned, og drej geringsarmen til
højre eller venstre, indtil indikatoren er ud
for det ønskede tal på gradskalaen (12). Slip
udløseren, og spænd låsegrebet igen.
Der er mærkbare stop ved vinklerne 0° - 15°
- 22,5° - 30° - 45°.
ct
cu
dl
dm
Indstil saven til 0° smig og 0° gering.
Sænk savearmen, og lås den fast ved at
trække låsestiften (32) ud og dreje den.
Læg en vinkel mod anlægget og savklingen.
Hvis de ikke er i vinkel, skal du løsne de to
sekskantskruer (33) på anlægget, og justere
det, så vinklen mellem savklinge og anlæg
er præcis 90°. Spænd sekskantskruerne
igen.
Frigør savearmen igen ved at trække
låsestiften ud og dreje den.
dn
do
7
NO
SE
FI
GB
DE
DK
PL
ET
Indstil saven til 0° smig og 0° gering.
Sænk savearmen, og lås den fast ved at
trække låsestiften (32) ud og dreje den.
Læg en vinkel mod savebordet og
savklingen. Hvis de ikke er i vinkel, skal du
løsne kontramøtrikkerne og boltene (34 og
35, på begge sider af savearmen).
Løsn låsegrebet (28) og låseskruen (29).
Vip savearmen, så vinklen mellem savklinge
og savebord er præcis 90°.
Skru boltene (35) ind, spænd låsegrebet (28)
og fastlås dem med kontramøtrikkerne (34).
Sørg for, at indikatoren står ud for 0° på
smigvinkelmåleren.
Frigør savearmen igen ved at trække
låsestiften ud og dreje den.
Savearmen skal være låst op og i den
øverste position.
Løsn kontraringen (36), og indstil
dybdeindstillingsskruen (14) mod
stoppladen (37).
Spænd kontraringen igen.
Pas på, at savedybden ikke indstilles, så
savklingen kan komme i kontakt med
savens underdel.
Kontrollér, at kap-/geringssaven er indstillet
korrekt, og at alle greb og skruer er spændt,
inden du saver.
Løft skruetvingen så højt, at arbejdsemnet
kan føres ind mellem den og savebordet.
Læg arbejdsemnet an mod savbordet og
anlægget, så det ligger stabilt. Spænd
derefter arbejdsemnet fast med grebet på
skruetvingen.
Sørg for, at lange arbejdsemner er
understøttet. Hold aldrig arbejdsemnet fast
med hånden.
dp
dq
cu
ct
bp
dr
ds
8
DK
Tryk sikkerhedsknappen (3) ind. Tryk tænd/
sluk-knappen (2) på håndtaget (1) ind, og
lad kap-/geringssaven opnå fuld hastighed,
inden du saver i arbejdsemnet.
Klingeskærmen (5) åbnes automatisk,
når savklingen (6) kommer i kontakt med
arbejdsemnet.
Forsøg ikke at presse kap-/geringssaven til
nogen af siderne.
Slip omgående tænd/sluk-knappen,
hvis savklingen binder eller sidder fast i
arbejdsemnet.
Slip tænd/sluk-knappen, når savningen er
fuldført. Løft først savearmen, når klingen er
stoppet helt.
Kontrollér, at klingeskærmen lukkes, når
saven løftes fra arbejdsemnet.
Løsn låsegrebet til teleskopudtrækket (18).
Træk savearmen så langt mod dig som
muligt. Start saven som beskrevet, og sav
arbejdsemnet udefra og ind. Slip tænd/sluk-
knappen, når savningen er fuldført. Løft
først savearmen, når klingen er stoppet helt.
Afbryd saven fra lysnettet.
Savearmen skal være låst op og
i den øverste position. Fastgør
teleskopudtrækket med låsesgrebet (18).
Tryk på sikkerhedsknappen (3), og skub
klingeskærmen helt til side.
Tryk på spindellåsen (38), og drej
savklingen, til den låses fast. Afmonter
låseskruen (7) og yderflangen ved at dreje
den med uret med den medfølgende nøgle.
Smid ikke den brugte savklinge ud sammen
med husholdningsaffaldet, men bortskaf
den korrekt i henhold til de regler, der
gælder i din kommune.
Fjern eventuelle spåner og savsmuld
omkring spindlen og låseskruen.
Smør låseskruen med en dråbe syrefri olie.
Monter den nye savklinge og de øvrige dele
i den omvendte rækkefølge. Kontrollér, at
retningsangivelsen på savklingen svarer til
motorens rotationsretning. Drej savklingen
med hånden for at kontrollere, at den
ikke støder mod nogen af savens øvrige
dele, heller ikke når den er indstillet til
smigskæring.
dt
9
NO
SE
FI
GB
DE
DK
PL
ET
Afbryd saven fra lysnettet.
Indstil saven til 0° smig og 0° gering.
Sænk savearmen, og lås den fast ved at
trække låsestiften (32) ud og dreje den.

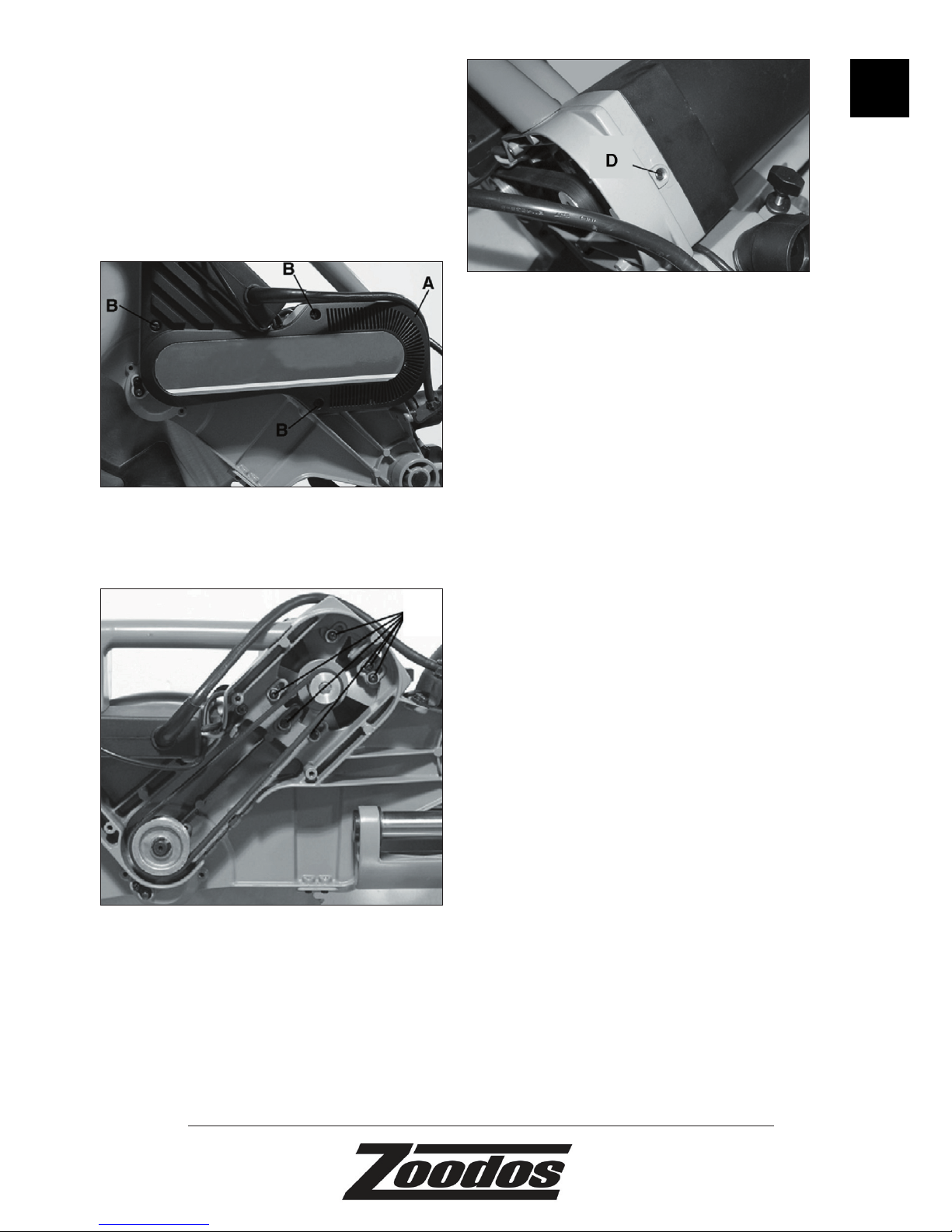

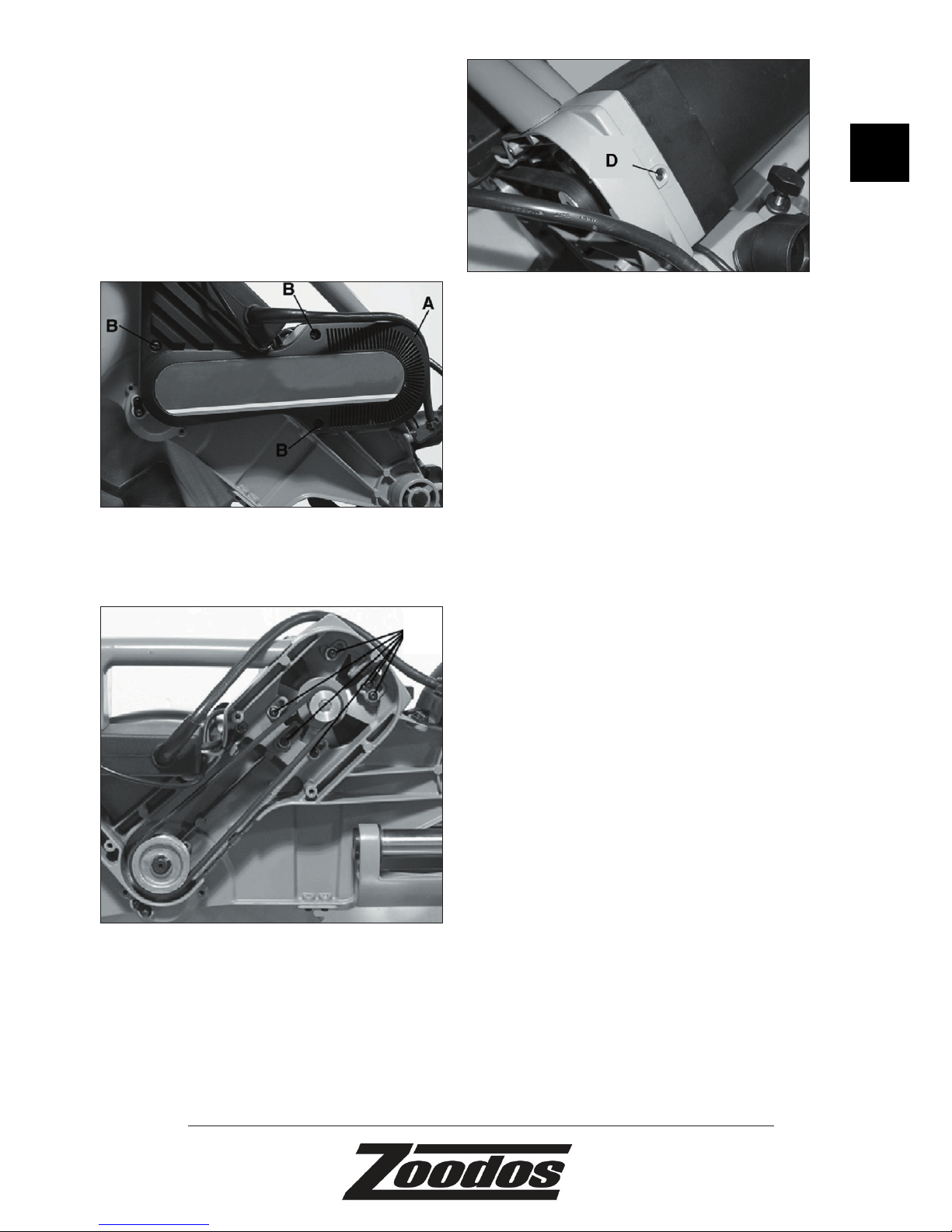

Afmonter de 3 skruer (B) på skærmen (22)
over drivremmen.
Afmonter skærmen.
Løsn de 6 skruer (C), og juster motorens
position.
Kontroller, at drivremmen kan afbøjes
cirka 13 mm. Juster stramningen på
justeringsskruen (D).
Hvis drivremmen er slidt, skal den udskiftes.
Løsn justeringsskruen (D) på motoren (20)
for at løsne drivremmen.
Afmonter den gamle drivrem.
Sæt den nye drivrem på de to drivhjul.
Stram justeringsskruen (D), så drivremmen
kan afbøjes cirka 13 mm.
Stram de 6 skruer (C).
Monter skærmen igen.
Kap-/geringssaven rengøres ved at aftørre
savens ydre dele med en fugtig klud. Brug
en børste eller evt. trykluft til at erne
spåner og snavs fra savbordet og svært
tilgængelige steder.
Tøm jævnligt støvposen.
Når indsatsen i savebordet er slidt, skal den
udskiftes.
10
DK
Modelnummeret fremgår af forsiden på
denne brugsanvisning og af produktets
typeskilt.
Når det gælder:
• Reklamationer
• Reservedele
• Returvarer
• Garantivarer
• Åbent hverdage fra 07.00 til 17.00
(fredag til kl. 15.30)
• Tlf: +45 76 62 11 10
• Fax: +45 76 62 11 27
• E-mail: service@hpv.dk
Kontroller kulbørsterne efter hver 20
driftstimer.
Åbn forsigtigt kulbørstedækslerne (21) på
motoren (20), og tag de ederbelastede
kulbørster ud.
Hvis kulbørsterne er slidt til under 5 mm,
eller hvis ederen ser sveden ud, skal begge
udskiftes på samme tid.
Lad saven køre i 5-10 minutter uden
belastningen, så de nye kulbørster bliver
kørt til. Der kan forekomme gnister imens,
og dette er helt normalt.
Vi erklærer hermed, at
er fremstillet i overensstemmelse med
følgende standarder eller normative
dokumenter:
EN61029-1:2009
EN61029-2-11:2003
i henhold til bestemmelserne i direktiverne
2006/42/EF Maskindirektivet
2004/108/EØF EMC-direktivet
2012
Stefan Schou
Business Unit Manager
16.05.2012 - HP Schou A/S, DK-6000 Kolding
11
NO
SE
FI
GB
DE
DK
PL
ET
Fremstillet i P.R.C.
6001
EU-Importør:
HP Schou A/S
6000 Kolding
Danmark
© 2012 HP Schou A/S
Alle rettigheder forbeholdes. Indholdet i denne vejled-
ning må ikke gengives, hverken helt eller delvist, på
nogen måde ved hjælp af elektroniske eller mekaniske
hjælpemidler, f.eks. fotokopiering eller optagelse,
oversættes eller gemmes i et informationslagrings- og
-hentningssystem uden skriftlig tilladelse fra HP Schou
A/S.
HP Schou A/S tilstræber at producere
miljøvenlige elektriske og elektroniske
produkter, ligesom vi ønsker at medvirke til
en sikker bortskaffelse af affaldsstoffer, som
kan være skadelige for miljøet.
Et sundt miljø er betydningsfuldt for os
alle, og vi har derfor sat os som mål at
overholde kravene i EU’s initiativer på
dette område, så vi sikrer en forsvarlig
indsamling, behandling, genindvinding og
bortanskaffelse af elektronisk udstyr, der
ellers kan være skadeligt for miljøet. Dette
indebærer også, at vores produkter ikke
indeholder nogen af følgende kemikalier og
stoffer:
- Bly
- Kviksølv
- Cadmium
- Hexavalent krom
- PBB (polybromerede biphenyler)
(flammehæmmer)
- PBDE (polybromerede diphenylethere)
(flammehæmmer)
HP Schou A/S er stolte over at støtte
EU’s miljøinitiativer for at bidrage til et
renere miljø og erklærer hermed at vores
produkter overholder både WEEE-direktivet
(2002/96/EF) og RoHS-direktivet (2002/95/
EF).
Du kan som forbruger også være med til at
værne om miljøet ved at følge de gældende
miljøregler og aflevere gammelt elektrisk
og elektronisk udstyr på din kommunale
genbrugsstation. Hvis udstyret indeholder
batterier, skal du huske at erne disse, før
du bortskaffer udstyret.
12
NO
For at du skal få mest mulig glede av den
nye kapp-/gjæringssagen, bør du lese
denne bruksanvisningen og de vedlagte
sikkerhetsforskriftene før du begynner å
bruke sagen. Vi anbefaler også at du tar
vare på bruksanvisningen hvis du skulle få
behov for å lese informasjonen om sagens
funksjoner om igjen senere.
Spenning/frekvens: 230 V ~ 50 Hz
Effekt: 1800 W
Hastighet: 4800 o/min
Sagblad: Diameter 255 mm
Skjærebredde ved 0/45°: 340/240 mm
Skjæredybde ved 90/45°: 75/40 mm
1. Håndtak
2. Av/på-knapp
3. Sikkerhetsknapp
4. Fast beskyttelsesskjerm
5. Bevegelig beskyttelsesskjerm
6. Sagblad
7. Låseskrue til sagblad
8. Anlegg
9. Bordinnsats
10. Utløser til gjæringsarm
11. Håndtak til gjæringsvinkel
12. Gradskala for gjæringsvinkel
13. Rulle
14. Dybdeinnstillingsskrue
15. Underdel
16. Skrue til skruetvinge
17. Teleskoputtrekk
18. Låsehjul for teleskoputtrekk
19. Støvutsugingsstuss
20. Motor
21. Kullbørstedeksel
22. Skjerm over drivrem
23. Bærehåndtak
24. Støvpose
25. Støtteskinner
26. Skrue til støtteskinne
27. Skruetvinge
28. Låsehjul til skråvinkel
29. Låseskrue
30. Kontraskrue
31. Stoppskrue
32. Låsestift til sagearm
33. Sekskantskruer
34. Kontramuttere
35. Bolt
36. Kontraring
37. Dybdestopper
38. Spindellås
13
NO
SE
FI
GB
DE
DK
PL
ET
1
2
3
4
6
5
7
8
9
bl
bm
bn
bo
bp
bq
br
bs bt bu
cl
cm cn
co
14
NO
Kontroller at ventilasjonsåpningene på
motoren ikke er tette.
Stans aldri bladet ved å presse sagen eller
utøve trykk på siden av sagbladet.
Bruk alltid riktig type sagblad til oppgaven
som skal utføres. Sagen er beregnet til
saging av tre. Bruk aldri bøyde sagblad eller
sagblad som mangler noen av tennene.
Du må aldri bruke for små eller for store
sagblad.
Bruk aldri sagblad som har
en maksimalhastighet som er
mindre enn verktøyets maksimale
omdreiningshastighet.
Kontroller at retningsangivelsen på
sagbladet stemmer med motorens
rotasjonsretning. Tennene på sagbladet skal
peke ned mot sagbordet på sagens forside.
Bruk alltid vernehansker når du håndterer
sagbladet. Du må aldri stikke hånden inn
under sagen, eller prøve å erne materiale
fra arbeidsområdet mens sagbladet roterer.
Du må aldri legge hånden eller fingrene på
arbeidsemnet foran, bak eller under sagen
mens den er i gang.
Du må aldri sage flere arbeidsemner
samtidig.
Bruk ekstra støtter (bord, bukker eller
lignende) for lange arbeidsemner, slik at
de ikke faller ned fra arbeidsbordet under
sagingen.
Ikke sag i arbeidsemner som er så små at de
ikke kan spennes forsvarlig fast.
Du må aldri justere gjæringsvinkelen eller
skråvinkelen mens sagen er i gang.
Hold alltid spindelen og flensene til
montering av sagblad rene.
Du må aldri bruke kapp-/gjæringssagen
hvis ikke sagbladskjermen fungerer korrekt.
Sagbladskjermen skal lukkes automatisk når
kapp-/gjæringssagen ikke er i bruk, og må
IKKE festes i åpen stilling.
Sagbladet må ikke være i kontakt med
arbeidsemnet eller andre gjenstander når
sagen startes.
Kontroller at arbeidsemnet ikke inneholder
spiker, skruer eller andre gjenstander som
kan skade sagbladet.
Sagbladet stopper ikke med det samme du
slipper av/på-knappen.
Trekk til alle låseskruer og lås fast
sagearmen i den laveste posisjonen hvis du
skal transportere sagen.
Skru håndtaket (11) inn i hullet på
gjæringsarmen og stram til. Pass på
at du ikke strammer til hardere enn at
gjæringsarmen fortsatt kan flyttes.
15
NO
SE
FI
GB
DE
DK
PL
ET
Monter støvposen (24) på
sponutsugingsstussen (19).
Løsne skruene på underdelen, og plasser
støtteskinnenes stenger inn i hullene på
sidene av sagen. Skru skruene til igjen slik at
støtteskinnene blir sittende fast.
Skyv skrutvingen (12) ned i en av
skrutvingesoklene på sagen og spenn den
fast ved hjelp av skruen (16).
Legg arbeidsemnet mot anlegget på sagen
og fest det ved hjelp av håndtaket på
skrutvingen.
Før bruk må sagen monteres forsvarlig til
et arbeidsbord eller lignende, slik at den
står helt fast. Skru den fast til arbeidsbordet
med skruer, eller sett bolter gjennom
monteringshullene i underdelen. Husk å
montere støtteskinnene før du fester sagen.
Hvis du har behov for å flytte sagen relativt
ofte, kan du også montere den på en
arbeidsstasjon, eller alternativt på en 20
mm tykk kryssfinerplate, som deretter
kan spennes fast til arbeidsbordet med
skruetvinger.
bu
cp
cr cq
16
NO
Løsne låsehjulet for skråvinkelen (28) og
låseskruen (29), og vipp sagearmen 0–45°
til venstre helt til indikatoren står overfor
det ønskede tallet på gradskalaen. Stram
låsehjulet igjen.
Når sagearmen er vippet helt til venstre eller
helt til høyre, skal vinkelmåleren stå på 45°.
Hvis den ikke gjør det, skal du løsne
kontraskruen (30) og dreie stoppskruen
(31) til vinkelen er korrekt angitt. Stram
kontraskruen igjen.
Løsne håndtaket (11) til gjæringsvinkelen.
Trykk ned utløseren (10) og drei
gjæringsarmen til høyre eller venstre helt til
indikatoren står overfor det ønskede tallet
på gradskalaen (12). Slipp utløseren og
stram låsehåndtaket igjen.
Det er merkbare stopp ved vinklene 0°, 15°,
22,5°, 30° og 45°.
ct
cu
dl
dm
Still inn sagen til 0° skråskjæring og 0°
gjæring.
Senk sagearmen og lås den fast ved å trekke
låsestiften (32) ut og vri den.
Legg en vinkel mot anlegget og sagbladet.
Hvis de ikke er i vinkel, må du løsne de
to sekskantskruene (33) på anlegget, og
justere slik at vinkelen mellom sagbladet
og anlegget er nøyaktig 90°. Stram
sekskantskruene igjen.
Frigjør sagearmen igjen ved å trekke
låsestiften ut og vri den.
dn
do
17
NO
SE
FI
GB
DE
DK
PL
ET
Still inn sagen til 0° skråskjæring og 0°
gjæring.
Senk sagearmen og lås den fast ved å trekke
låsestiften (32) ut og vri den.
Legg en vinkel mot sagbordet og sagbladet.
Hvis de ikke står i vinkel, må du løsne
kontramutterne og boltene (34 og 35) på
begge sider ag sagearmen).
Løsne låsehjulet (28) og låseskruen (29).
Vipp sagearmen slik at vinkelen mellom
sagbladet og sagbordet er nøyaktig 90°.
Skru inn boltene (35), stram låsehjulet (28)
og fest med kontramutterne (34).
Sørg for at indikatoren står på 0° på
skråvinkelmåleren.
Frigjør sagearmen igjen ved å trekke
låsestiften ut og vri den.
Sagearmen skal være låst og stå i øverste
posisjon.
Løsne kontraringen (36), og still inn
dybdeinnstillingsskruen (14) mot
stopplaten (37).
Stram kontraringen igjen.
Se til at sagedybden ikke stilles inn slik at
sagbladet kan komme i kontakt med sagens
underdel.
Kontroller at kapp-/gjæringssagen er
korrekt innstilt og at alle håndtak og skruer
er strammet før du sager.
Løft skruetvingen så høyt at emnet kan
føres inn mellom den og sagbordet. Legg
emnet mot sagbordet og anlegget, slik at
det ligger støtt. Stram deretter emnet fast
med håndtaket på skruetvingen.
Sørg for at lange arbeidsemner støttes. Hold
aldri arbeidsemnet fast med hånden.
Trykk inn sikkerhetsknappen (3). Trykk inn
på/av-knappen (2) på håndtaket (1), og la
sagen oppnå full hastighet før du sager i
arbeidsemnet.
dp
dq
cu
ct bp
dr
ds
18
NO
Sagbladskjermen (5) åpnes automatisk
når sagbladet (6) kommer i kontakt med
arbeidsemnet.
Press ikke sagen ut mot noen av sidene.
Hvis sagbladet kjører seg fast i
arbeidsemnet, må du øyeblikkelig slippe
av/på-knappen.
Slipp av/på-knappen når sagingen er
fullført. Løft sagearmen først når bladet har
stoppet helt.
Kontroller at sagbladskjermen lukkes når
sagen løftes fra arbeidsemnet.
Løsne låsehjulet til teleskoputtrekket (18).
Trekk sagearmen så langt mot deg som
mulig. Start sagen som beskrevet og sag
emnet utenfra og inn. Slipp av/på-knappen
når sagingen er fullført. Løft sagearmen
først når bladet har stoppet helt.
Trekk støpselet til sagen ut av stikkontakten.
Sagearmen skal være låst og stå i øverste
posisjon. Fest teleskoputtrekket med
låsehåndtaket (18).
Trykk på sikkerhetsknappen (3), og skyv
beskyttelsesskjermen helt til side.
Trykk på spindellåsen (38) og drei sagbladet
til det låses fast. Demonter låseskruen (7) og
ytterflensen ved å dreie den med klokken
med den medfølgende nøkkelen.
Ikke kast det brukte sagbladet i
husholdningsavfallet, det skal leveres inn
i henhold til de regler som gjelder i din
kommune.
Fjern eventuell spon og sagmugg mellom
spindelen og låseskruen.
Smør låseskruen med en dråpe syrefri olje.
Monter det nye sagbladet og de øvrige
delene igjen i omvendt rekkefølge.
Kontroller at retningsangivelsen på
sagbladet stemmer med motorens
rotasjonsretning. Drei sagbladet for hånd
for å sjekke at det ikke kommer borti noen
av sagens øvrige deler, selv ikke når det er
stilt inn for skråskjæring.
dt
19
NO
SE
FI
GB
DE
DK
PL
ET
Trekk støpselet til sagen ut av stikkontakten.
Still inn sagen til 0° skråskjæring og 0°
gjæring.
Senk sagearmen og lås den fast ved å trekke
låsestiften (32) ut og vri den.
Demonter de 3 skruene (B) på skjermen (22)
over drivremmen.
Demonter skjermen.
Løsne de 6 skruene (C), og juster
motorposisjonen.
Kontroller at drivremmen kan bøyes
cirka 13 mm. Juster strammingen på
justeringsskruen (D).
Hvis drivremmen er slitt, må den skiftes ut.
Løsne justeringsskruen (D) på motoren (20)
for å løsne drivremmen.
Demonter den gamle drivremmen.
Sett den nye drivremmen på de to
drivhjulene.
Stram justeringsskruen (D) slik at
drivremmen kan bøyes cirka 13 mm.
Stram de 6 skruene (C).
Monter skjermen igjen.
Kapp-/gjæringssagen rengjøres ved at du
tørker av sagens ytre deler med en fuktig
klut. Bruk en børste eller eventuelt trykkluft
for å erne spon og rusk fra sagbordet og
vanskelig tilgjengelige steder.
Tøm støvposen regelmessig.
Når innsatsen i sagbordet er slitt, må det
skiftes.
20
NO
Kontroller kullbørstene etter hver 20.
driftstime.
Åpne kullbørstedekslene (21) forsiktig i
motoren (20), og ta ut de ærbelastede
kullbørstene.
Hvis kullbørstene er slitt til under 5 mm,
eller hvis æren ser svidd ut, skal begge
skiftes samtidig.
La sagen kjøre i 5–10 minutter uten
belastning, slik at de nye kullbørstene blir
kjørt inn. Det kan oppstå gnister under
innkjøringen, og dette er helt normalt.
Vi erklærer herved at
er fremstilt i samsvar med følgende
standarder eller normative dokumenter:
EN61029-1:2009
EN61029-2-11:2003
i henhold til bestemmelsene i direktivene
2006/42/EF Maskindirektivet
2004/108/EØF EMC-direktivet
2012
Stefan Schou
Business Unit Manager
16.05.2012 - HP Schou A/S, DK-6000 Kolding
Modellnummeret står på fremsiden av
denne bruksanvisningen og på produktets
typeskilt.
Når det gjelder:
• Reklamasjoner
• Reservedeler
• Returvarer
• Garantivarer
• Åpent hverdager kl. 07.00-17.00
(fredag til kl. 15.30)
• Tlf.: +47 51 63 72 42
• E-post: kundeservice@osjord.no
Table of contents
Languages:
Other ZOODOS Saw manuals
