A.R.T. DI01 463 30 User manual

DI01 463 30 Montageanleitung
Installation manual
G 463
Integral Doppelscheinwerfereinsätze
Integral four headlamp inserts Modell 2003 ab 06.2002
from year 06.2002
Stand 28.01.2003
dated from 2003-01-28
Technische Änderungen vorbehalten
specifications are subject to change
Seite 1/4
side 1/4
Artikelnummer /
p
art number:
Artikelbezeichnung / designation:
Modell / model:
Arbeitsablauf:
Bild 1:
1. Stoßstange demontieren und säubern.
Vorhandene Nebelscheinwerfer demontieren.
2. Schnitt und Bohrschablone zuschneiden. Kante
A an Stossstangenecke anlegen. Schablone mit
Klebeband fixieren.
fig.1:
1. Dismantle and clean the bumper. Deinstallation
of existing fog lamp system.
2. Cut the drilling template and the cut. Apply edge
A to the bumper corner. Fix the drilling template
with tape.
Bild 1
A
Stückliste:
2 x Doppelscheinwerfer (1)
1 x Kabelbaum (2)
6 x Kabelbinder (3)
8 x Unterlegscheiben 6,4 mm (4)
8 x Muttern 6mm (5)
2 x Flachsteckerhülsen (6)
4 x Flachstecker 6,3mm (7)
1 x Bohrschablone (siehe Anhang)
4 x Steuergerät (8)
List of parts:
2 x headlight (1)
1 x wiring harness (2)
6 x cable strap (3)
8 x wearing parts 6,4 mm (4)
8 x nuts 6mm (5)
2 x flat pin housing (6)
4 x flat pin 6,3mm (7)
1 x drilling template (see appendix)
4 x control unit (8)
5
6
4
2
3
1
7
8
ACHTUNG: Die Scheinwerfer sind spritzwassergeschützt, aber nicht wasserdicht!
ATTENTION: The headlights are splash-proof, but not waterproof!

DI01 463 30 Montageanleitung
Installation manual
G 463
Integral Doppelscheinwerfereinsätze
Integral four headlamp inserts Modell 2003 ab 06.2002
from year 06.2002
Stand 28.01.2003
dated from 2003-01-28
Technische Änderungen vorbehalten
specifications are subject to change
Seite 2/4
side 2/4
Artikelnummer /
p
art number:
Artikelbezeichnung / designation:
Modell / model:
Bild 2:
3. Schnittkanten anzeichnen und mit Druckluftsäge
ausschneiden.
fig.2:
3. Draw the cutting edge and then cut out with
compressed air saw.
Bild 3:
4. Anhand der Bohrschablone die benötigten Löcher
anzeichnen und mittels Körner anreißen. Führungen
für die Stehbolzen Ø 6,5mm bohren.
fig.3:
4. Mark on basis of the drilling template the necessary
holes and scribe them by means of grains. Bore with a
6,5mm strong metal drill the guidance for the staybolts.
Bild 4:
5. An der hinteren Seite der Stoßstange die
Aussparungen für die Doppelscheinwerfer anzeichnen.
Auf ausreichend Platz achten.
fig. 4:
5. Mark the recesses for the double headlights at the
back of the bumper. Pay attention to sufficiently place.
Bild 2
Bild 3
Bild 4

DI01 463 30 Montageanleitung
Installation manual
G 463
Integral Doppelscheinwerfereinsätze
Integral four headlamp inserts Modell 2003 ab 06.2002
from year 06.2002
Stand 28.01.2003
dated from 2003-01-28
Technische Änderungen vorbehalten
specifications are subject to change
Seite 3/4
side 3/4
Artikelnummer /
p
art number:
Artikelbezeichnung / designation:
Modell / model:

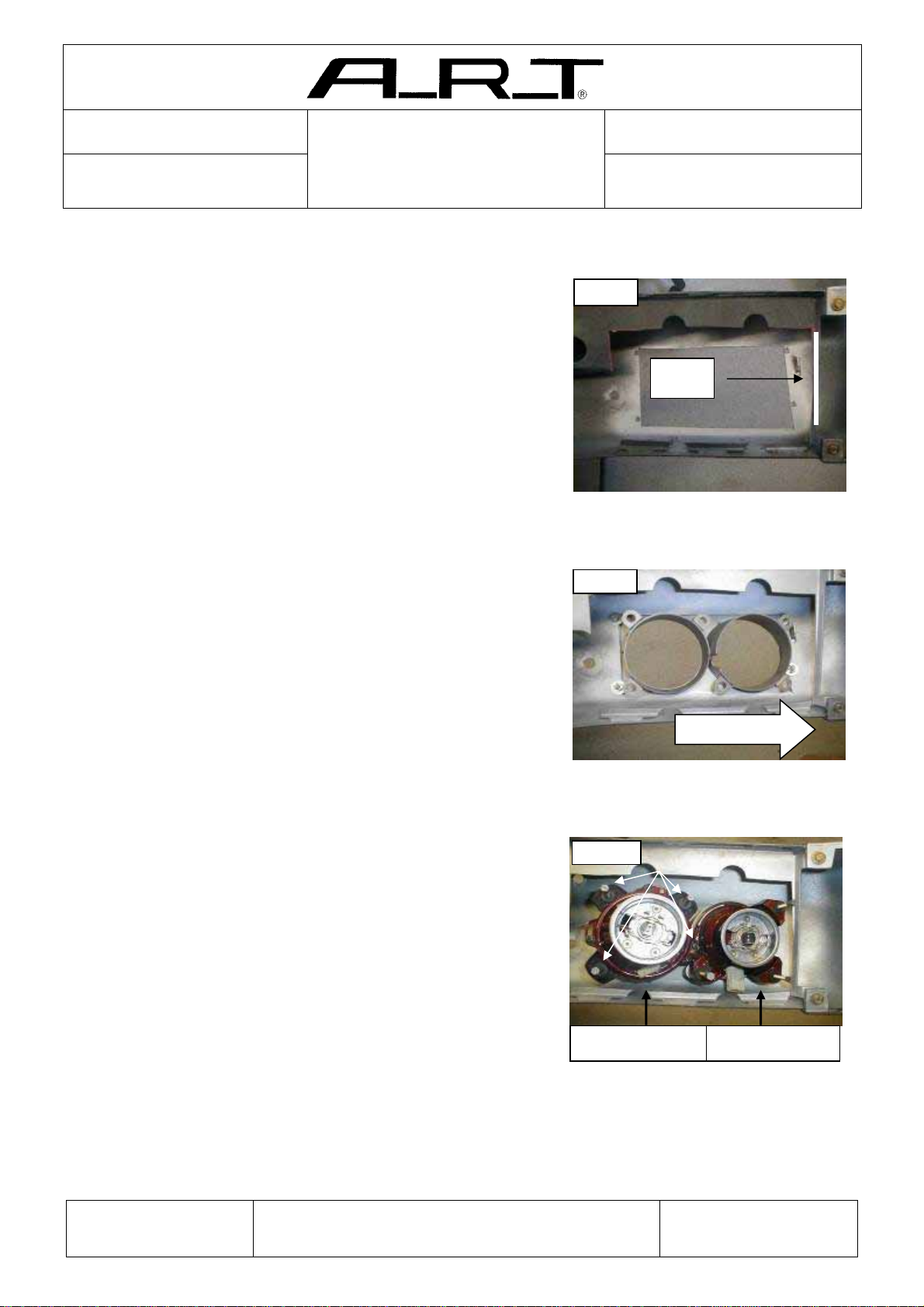

Bild 6:
7. Die Doppelscheinwerferblende von außen
aufsetzen, gegebenenfalls die Stehbolzen
vorsichtig ausrichten. Blende mit den
Beilagscheiben (4) und Muttern (5) fixieren.
fig. 6:
7. Attach the double headlight screen from the
outside (align the staybolts carefully) and fix them
with the attached 6mm wearing parts (4) and with
the nuts (5)
Bild 5
Steg B
Bild 6
Stoßstangenecke
Bumper corner
Bild 5:
6. Mit der Druckluftsäge die angezeichneten.
Aussparungen aussägen.
ACHTUNG:Steg B muss erhalten bleiben.
Auschnittkanten gegen Rost versiegeln.
fig. 5:
6. Saw-out the drawn recesses with a compressed air
saw.
NOTE! Bar B must also remain.
Seal the cutting edges against rust and possibly in-
grow the edges.
Bild 7:
8. Kunststoffgewindeeinsätze C anwärmen
und einsetzen. Beide Doppelscheinwerfer
(1) einsetzen. Nebelscheinwerfer innen,
Fernscheinwerfer außen.
fig. 7:
8. Afterwards attach the two headlights.
Install the fog lamp on the inside, install the
high beam (1) on the outside. Warm up the
plastic-clip for the headlight adjusting
screws and set it in.
Bild 7
Nebelscheinwerfer
Fo
g
beam Fernscheinwerfer
Hi
g
h beam
C

DI01 463 30 Montageanleitung
Installation manual
G 463
Integral Doppelscheinwerfereinsätze
Integral four headlamp inserts Modell 2003 ab 06.2002
from year 06.2002
Stand 28.01.2003
dated from 2003-01-28
Technische Änderungen vorbehalten
specifications are subject to change
Seite 4/4
side 4/4
Artikelnummer /
p
art number:
Artikelbezeichnung / designation:
Modell / model:
Anschlussplan für Fernscheinwerfer:
Connecting diagram for high beam system:
9. Verkabelung der Scheinwerferanlage:
Nebelscheinwerfer innen liegend: Flachstecker (7) und Flachsteckhülsen (6) auf Serienkabel setzen und
Verbindung herstellen.
Fernscheinwerfer außen liegend: Mit Leitungssatz (2) gemäß Anschlussplan (unten) verdrahten.
9. Wiring of electrical connection diagram:
Fog lamps on the inside: attach the flat pin and the flat pin housing with the serial wireness and connect it.
High beam(on the outside): connect it according the connecting diagram.
Bild 8/9:
10. Bringen Sie die 4 Steuergeräte für die Xenon Fernscheinwerfer an
geeigneter Stelle, evtl. 2 an der Stossstangen Innenseite siehe Bild 8 / 2
oder im Hohlraum der Kennzeichenhalterung an.
Fig. 8:
10. Fix the two controllers for xenon high beain on a suitable place.
Bild 8
