A4 AAUV9W User manual

AAUV9W
AAUV24W

ENGLISH

Thank you for your purchase! AA's GKM (Internal UV) is a state-of-the-art design that will help control
green water in your aquarium. Before operating this unit, please read the following safety precautions
and operation instructions carefully.
Instruction Booklet
Features
AA's 12 Volt “Child-Safe™” System
Water Pumping System included at no extra cost
Simple Installation – NO External pipes or plumbing required
Suction Cup mounting – no tools required
Extra filtration sponges included
LED Signals need for bulb replacement
Unique Patented Technology
IMPORTANT SAFETY INSTRUCTIONS:
WARNING - To guard against injury, basic safety precautions should be observed, including the following:
READ AND FOLLOW ALL SAFETY
INSTRUCTIONS.
If the UV device shows any sign of abnormal water leakage, immediately unplug it from the power source.
Carefully examine the UV device after installation. It should not be plugged in if there is water on parts not
intended to be wet.
Do not operate the UV device if it has a damaged cord or plug, or if it is malfunctioning or has been
dropped or damaged in any manner.
Close supervision is necessary when the UV device is used by or near children.
To avoid injury, do not contact moving parts or hot parts such as heaters, reflectors, lamp bulbs,
and the like.
Always unplug an appliance from an outlet when not in use, before putting on or taking off parts, and
before cleaning. Never yank cord to pull plug from outlet. Grasp the plug and pull to disconnect.
Do not use the UV device for other than intended use. The use of attachments not recommended or
sold by the manufacturer may cause an unsafe condition.
Do not install or store the UV device where it will be exposed to the weather or to temperatures
below freezing.
Make sure an UV device mounted on a tank is securely installed before operating it.
Read and observe all the important notices on the UV device.
If an extension cord is necessary, a cord with a proper rating should be used. A cord rated for less
amperes or watts than the appliance rating may overheat. Care should be taken to arrange the cord
so that it will not be tripped over or pulled.
For the US version, this appliance has a polarized plug (one blade is wider than the other). As a safety
feature, this plug will fit in a polarized outlet only one way. If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit, contact a qualified electrician. Never use with an extension cord
unless plug can be fully inserted. Do not attempt to defeat this safety feature.
Use only with the power adaptor supplied in this package.
Always unplug the power adaptor and disconnect the power connectors before doing any maintenance.
Do not plug or unplug any power supply when hands are wet.
DANGER - To avoid possible electric shock, special care should be taken since water is employed in the
use of aquarium equipment.
For each of the following situations, do not attempt repairs by yourself; return the appliance to an authorized
service facility for service or discard the appliance;

Do not use or repair this product by yourself if the power cord or power adaptor is damaged.
These are to be repaired or replaced by the manufacturer, its service agent, or a similarly qualified
person to avoid a hazard.
To avoid the possibility of the appliance plug or receptacle getting wet, position aquarium stand and
tank to one side of a wall-mounted receptacle to prevent water from dripping onto the receptacle or
plug. A “drip loop” shown in the figure below, should be arranged by the user for each cord connecting
an aquarium appliance to a receptacle. The “drip loop” is that part of the cord below the level of the
receptacle, or the connector if an extension cord is used, to prevent water traveling along the cord and
coming in contact with the receptacle.
WARNING:
Do not expose eyes or skin to unshielded UV lamps. UV lamps emit UV radiation which may cause eye
or skin injury.
NOTE:
AA's UV lamp is manufactured in a sealed shielded opaque housing.
SAVE THESE INSTRUCTIONS
INSTALLATION INSTRUCTIONS:
1. Carefully remove the unit from the packing materials. Check for damage. If damaged, return product to
your retailer immediately.

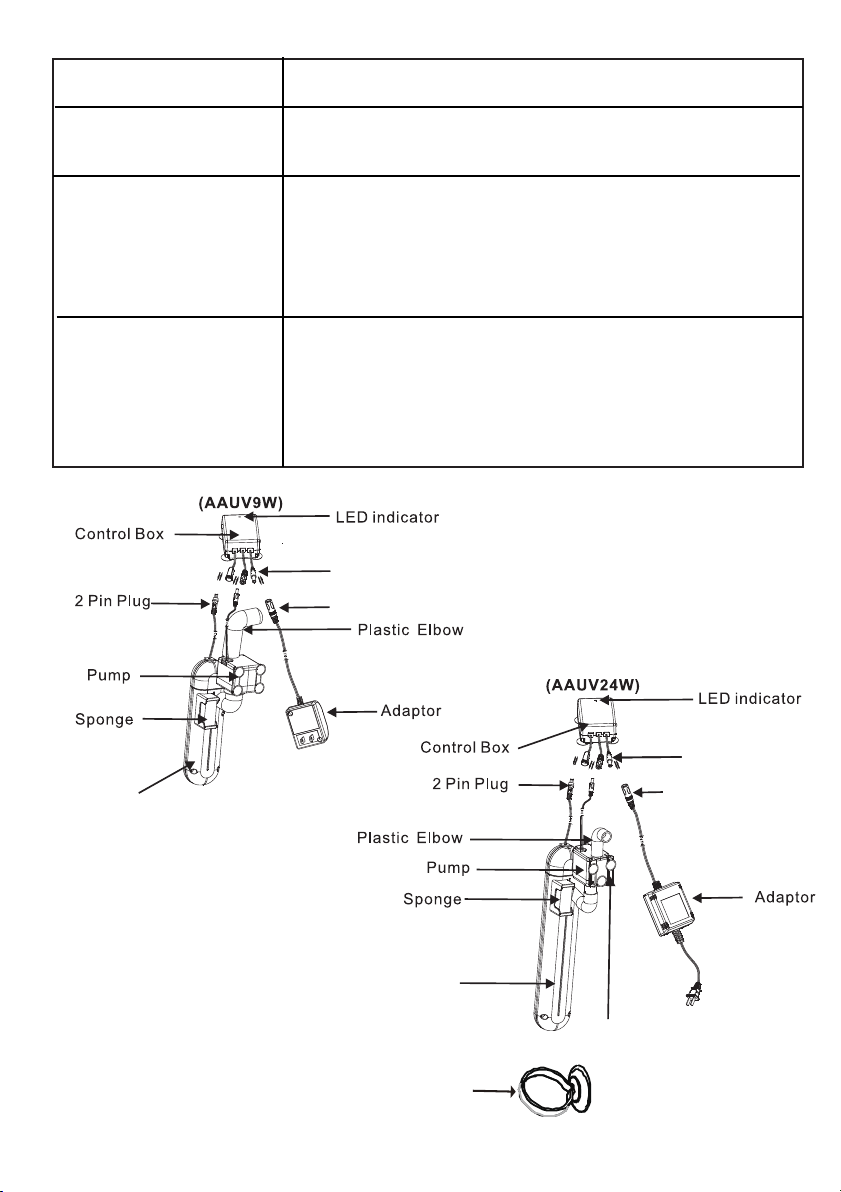

2. Identify components (Ref. Fig.6)
a) 1 sealed UV Lamp Assembly – Oval Shaped
b) 1 power adaptor
c) 1 connection box (with 3 connection plugs)
d) 1 filter pump
e) 2 plastic elbows – 1 thin and 1 fat
f) 4 filtration sponges – Blue
g) 24 Watt ONLY – 1 pump suction cup plate and 1 large ring suction cup

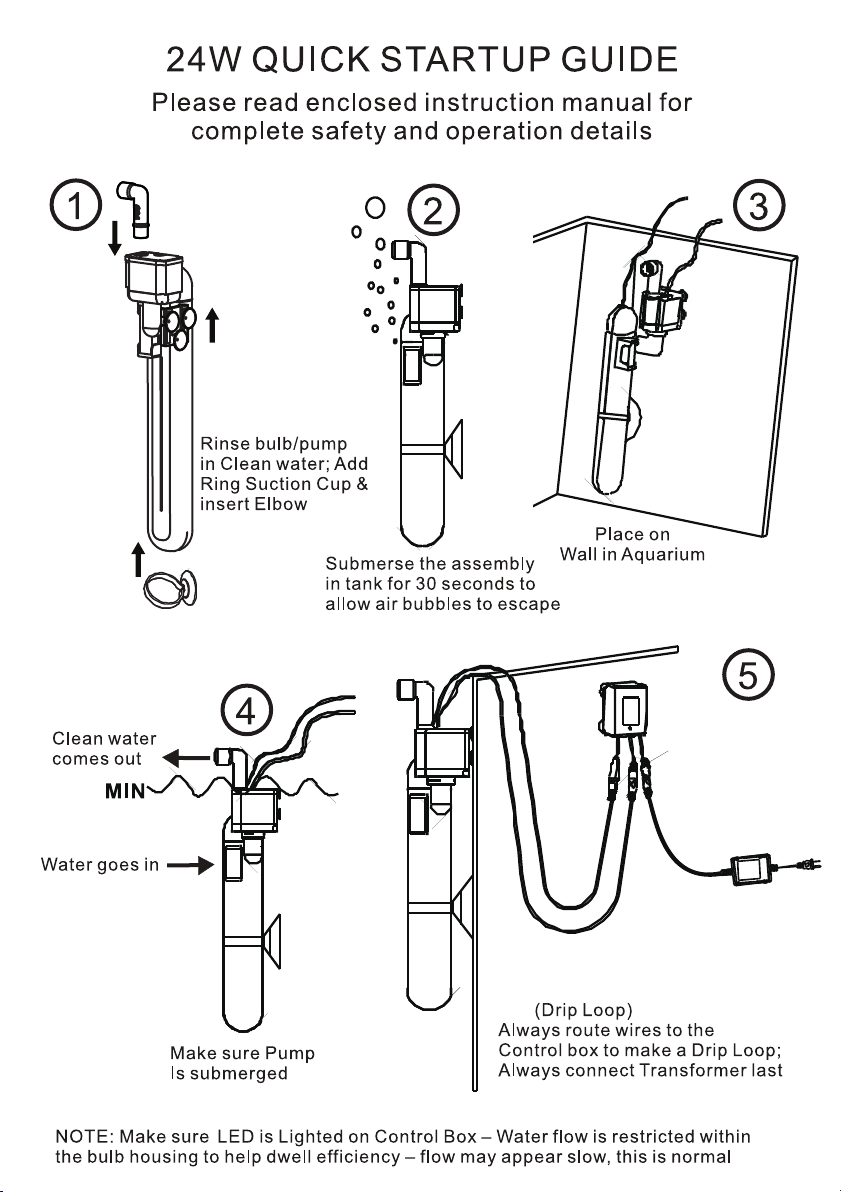

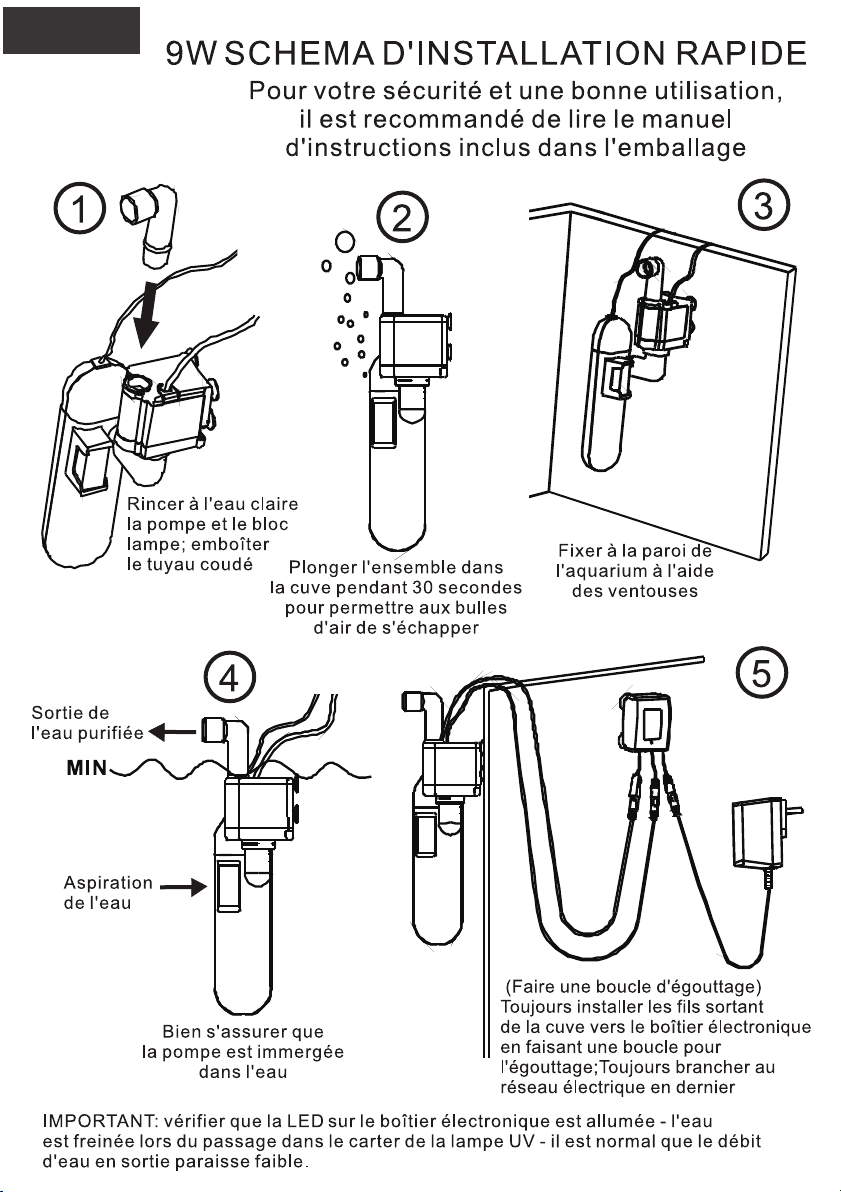

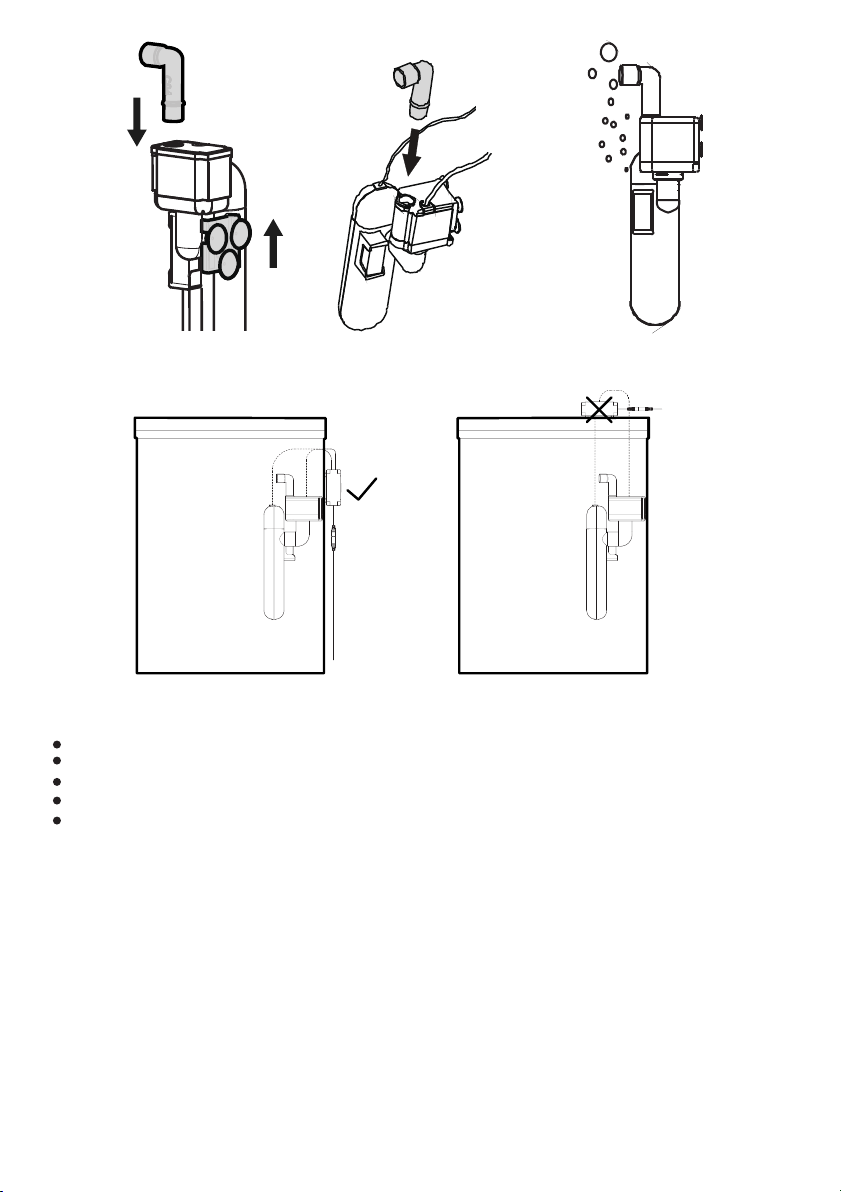

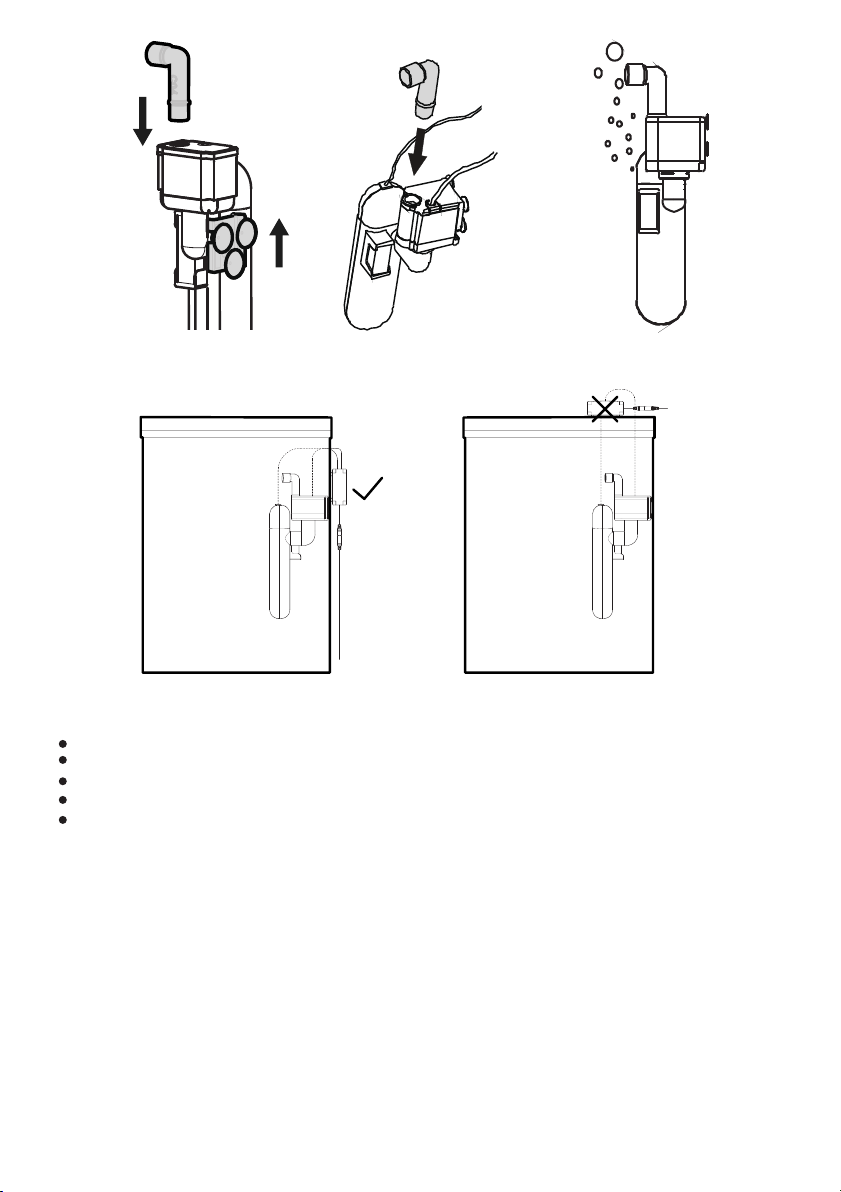

3. Refer to the pictures in Quick Start-Up. Holding the lamp assembly upright, attach the fat elbow to the
round outlet on the bulb so it faces up. Now connect the filter pump to the elbow. Connect the thin plastic
elbow to the filter pump outlet. (Refer to Fig.1)
4. For 24 Watt version only – put suction cup plate onto pump and the large ring suction cup onto bulb
housing.
5. Submerse the assembly in your tank for 30 seconds to allow air bubbles to escape. Extra bubbles
provide unwanted buoyancy. Refer to Fig. 2
6. Locate the UV in the desired location in your aquarium making sure UV lamp assembly is covered with
water. The UV lamp assembly can rotate if needed to fit to your tank.

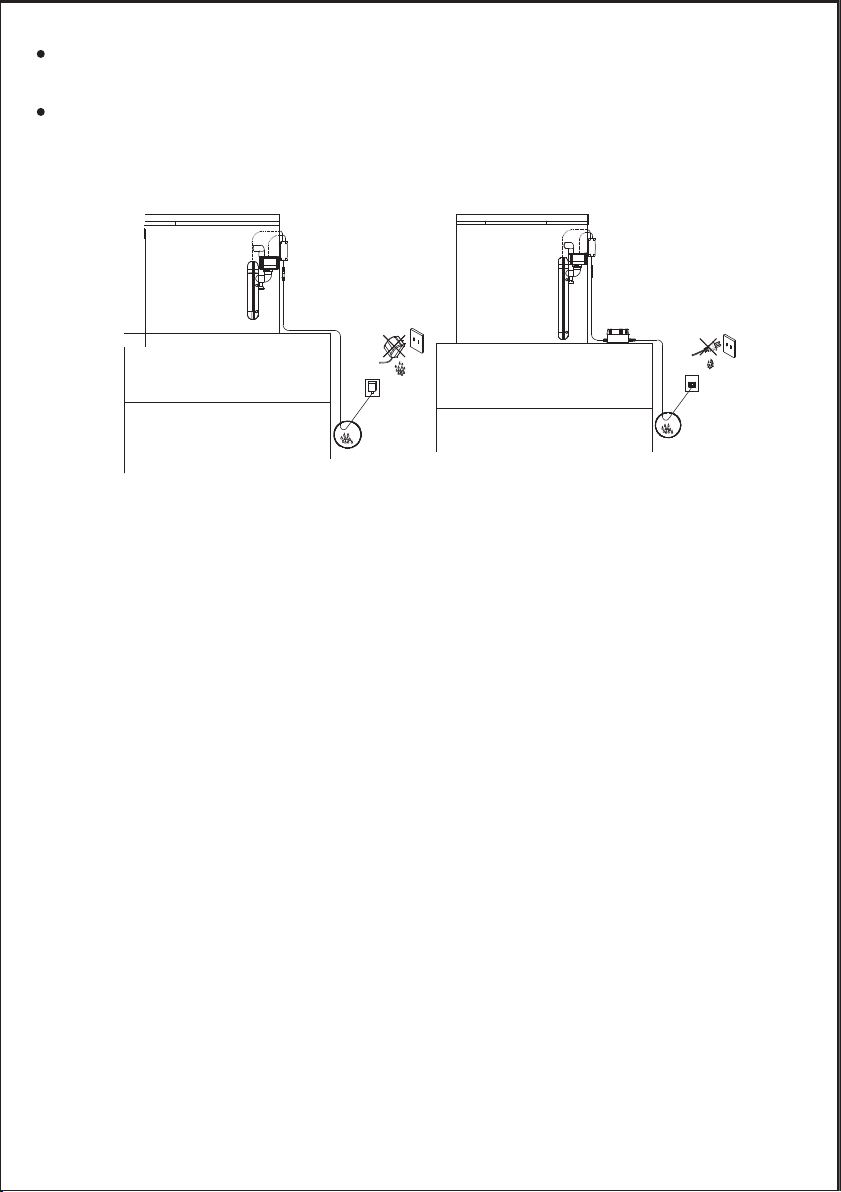

7. To avoid the risk of short circuit by water vapor, the Control Box MUST be affixed onto the outside of the
tank but NOT on the top of the tank. Refer to Fig.3
Drip Loop Drip Loop
AAUV9W AAUV24W

Fig. 3
AAUV9W / AAUV24W Control Box
8. Electrical Connections: (Ref. Fig. 6)
UV Lamp Assembly to Control Box. (2 pin plug)
Filter pump to Control Box. (Black male to female)
Power adaptor to Control Box. (Black female to male)
To operate, now plug in the power adaptor.
Lighted LED on the connection box confirms operation.
OPERATING HINT: For UV device to be effective, water contact time inside the UV lamp assembly must
be maximized. For this reason, the WATER FLOW through the UV lamp assembly is RESTRICTED and
may seem SLOW, but that is INTENDED for efficacy.
AAUV9W pump is 200L/hr (50GPH), flow rate through the bulb is 140L/hr (37GPH)
AAUV24W pump is 450L/hr (120GPH), flow rate through the bulb is 270L/hr (70GPH)
UV bulbs have a life expectancy of 4000-6000 hours in typical use.
To maximize UV bulb life, we recommend to use the GKM when you have a green water problem,
switch off when water becomes clean; or turn it on 8 hours a day only.
MAINTENANCE:
For best performance service every 3 to 5 weeks, depending upon your water conditions. Always keep the
BLUE inlet FILTRATION SPONGE CLEAN
IMPORTANT ! - Always unplug the power adaptor before carrying out any maintenance.
Fig.1
AAUV24W Fig.2
Fig.1
AAUV9W

Fig. 4
Rubber tips at two
ends of the shaft
Rubber tips at two
ends of the shaft
impeller
impeller
shaft
shaft
LAMP ASSEMBLY REPLACEMENT:
AA's UV features an LED UV Lamp indicator on the Control Box.
LED ON = UV Lamp is GOOD; LED OFF = Replace UV Lamp Assembly
Replacement Lamp Assembly include the entire plastic housing
(refer to Fig.5) (9 Watt- AA09W-UVC; 24 Watt - AA24W-UVC)
CAUTION: DON'T attempt to expose UV light directly to the eyes or skin as an unshielded UV lamp
may cause injury!
1. Unplug the power adaptor & connectors before maintenance.
2. Remove UV Lamp Assembly and filter pump from your aquarium.
3. Disconnect plastic elbow and filter pump from UV Lamp Assembly
4. Install new UV Lamp Assembly reversing above sequence.
AA09W-UVC connects to AAUV9W Control Box only.
AA24W-UVC connects to AAUV24W Control Box only.
Note: Do not try to disassemble the UV Lamp Assembly, it is sealed and not serviceable.
ONLY REPLACE AS AN ASSEMBLY.

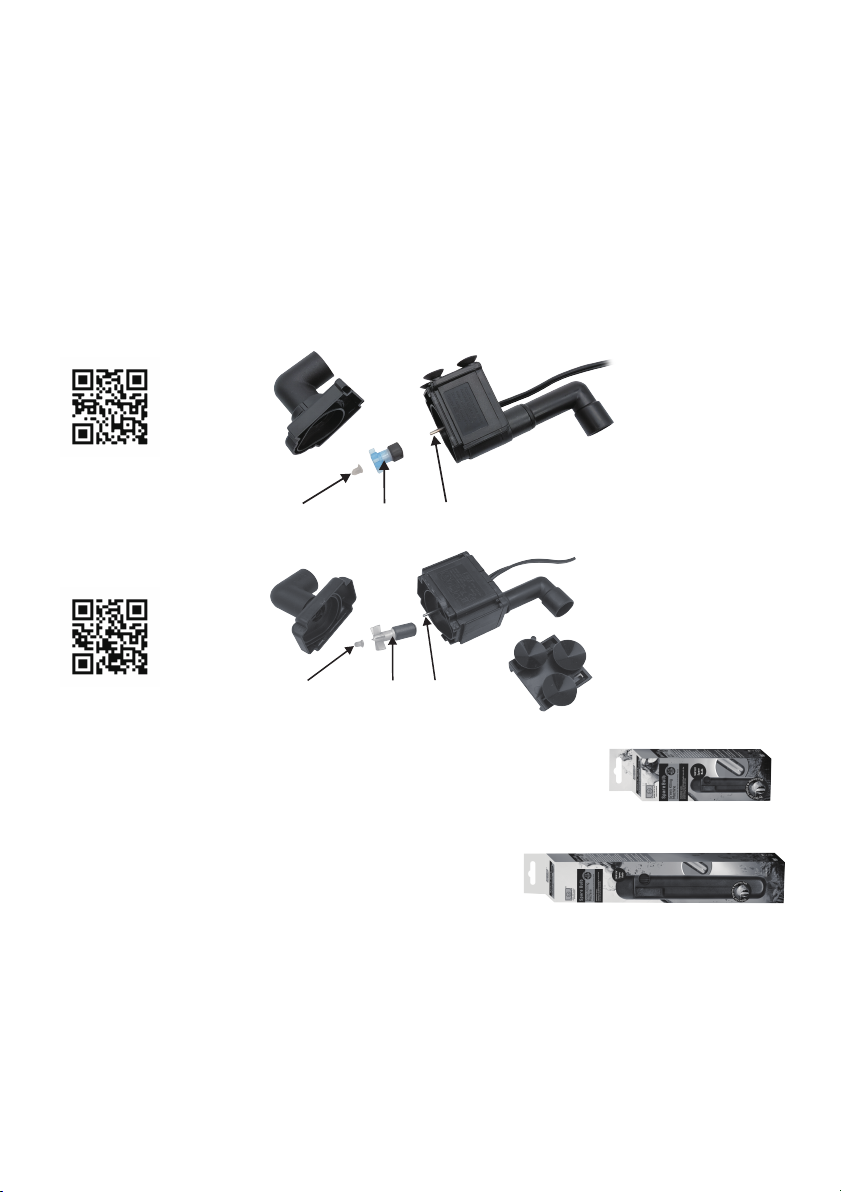

AAUV9W PUMP
MAINTENANCE
AAUV24W PUMP
MAINTENANCE
Please look for our YouTube video:
AAUV9W PUMP MAINTANENCE / AAUV24W PUMP MAINTANENCE
Cleaning Filter Pump and filtration sponge
1. Remove Lamp Assembly from your aquarium.
2. Remove and rinse filtration sponge under tap water.
3. Remove filter pump from plastic elbow.
4. Take out the impeller and rinse under tap water. (See Tips below)
5. Remove any foreign materials from impeller cavity.
6. To reassemble reverse above steps.
Be sure NOT to lose the 2 rubber tips at each end of the impeller assembly.

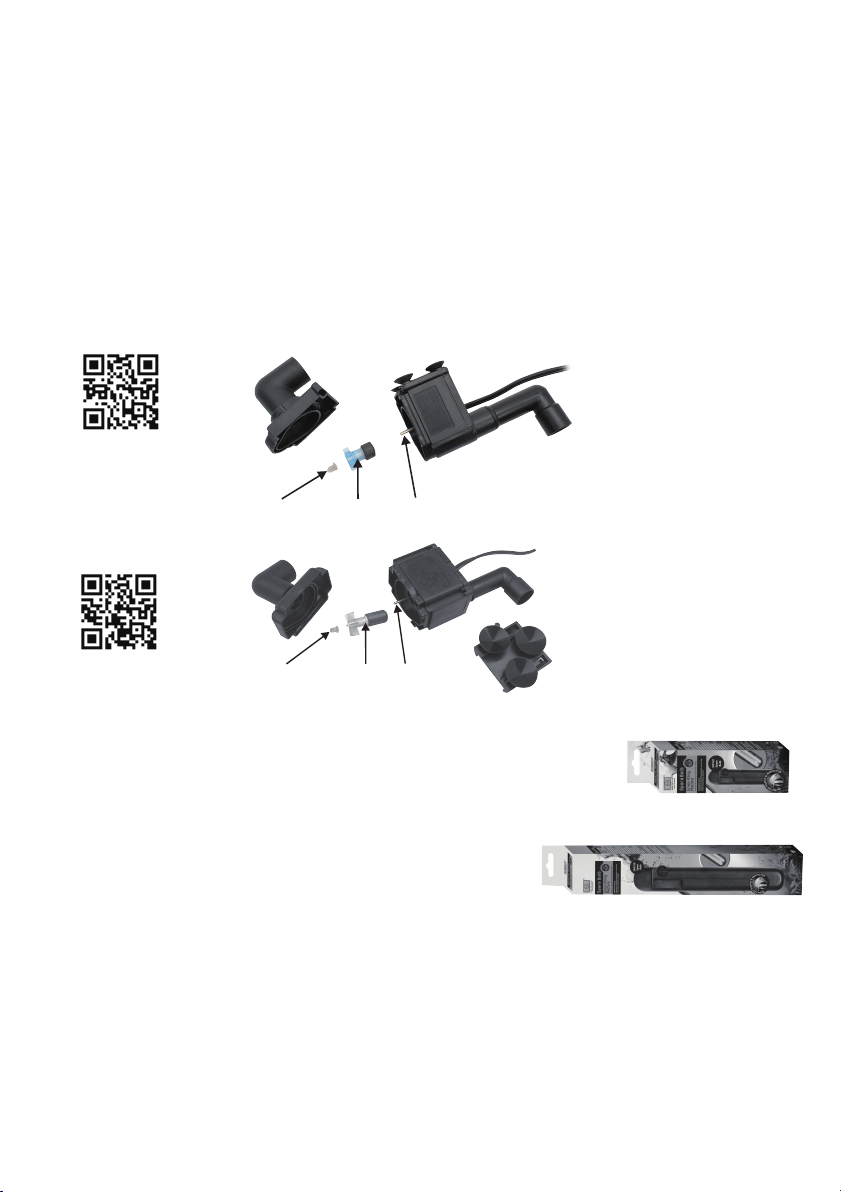

Impeller Removal Tips:
- For 24W version, remove the suction cup plate first.
- Connect the plastic elbow to the impeller housing (Ref. Fig. 4)
- Use the plastic elbow as a tool and pry off pump cover.
- Remove pump cover and elbow, and then remove impeller.
#AA09W-UVC
#AA24W-UVC

Female plug
Male plug
UV lamp assembly
UV lamp assembly
Suction
cup plate
Female plug
Male plug
Ring suction
cup

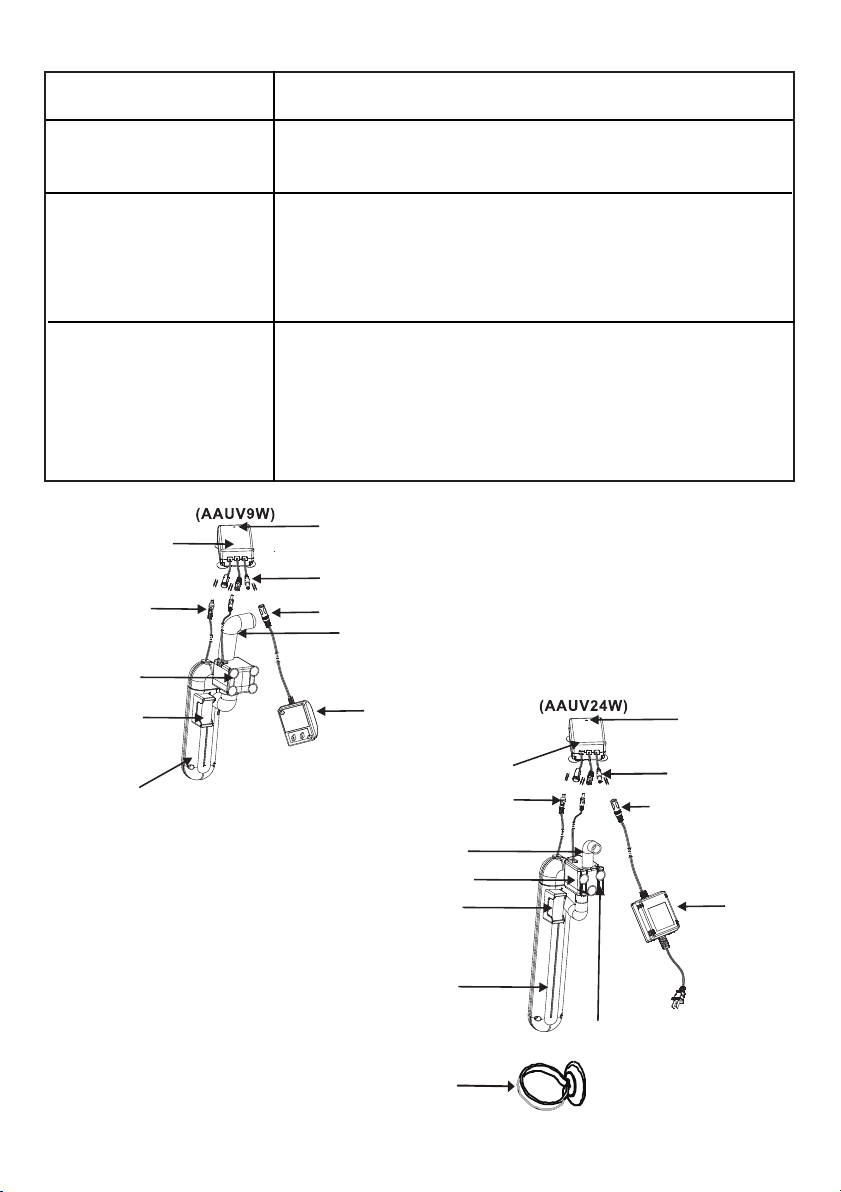

TROUBLE SHOOTING GUIDELINES:
SYMPTOM SOLUTION
Slow water; or the filter
pump doesn't work;
- Clean Blue inlet filter of debris
- Clean the filter pump (See “Maintenance”)
If the UV lamp
doesn't work
- Check the 2 pin plug to the connection box.
- If the LED on the control box is OFF, a new UV Lamp
Assembly is required.
- If both pump AND lamp don’t work, connect the pump to the
adaptor directly - if the pump can operate then a new Control
Box is required.
If there's still too
much algae
- For larger aquariums (over 200L / 50 US Ga for 9W and over
400L / 100US Ga for 24W) a single UV may not be enough.
Please put 2 UV device into your aquarium.
- Minimize your “lights on” time. (14hours max) Fish need time
to rest and algae growth is prompted by lighting.
- AA's Algae Cure (Model: AA003M) also helps to control algae growth.
To see more great “AA” products,
please visit us at
www.aa-aquarium.com
Comments and Inquiries,
please write to us at
[email protected]

FRANÇAIS

Nous vous remercions pour votre achat ! Les UV internes GKM ont une conception de pointe qui facilite la
lutte contre l'eau verte de votre aquarium. Avant d’utiliser cet appareil, veuillez lire les consignes de sécurité
et les instructions d’utilisation suivantes avec attention.
Guide d'utilisation
Caractéristiques
Système “Child-Safe™” 12 V conçu par AA
Pompe à eau intégrée – pas de frais supplémentaires
Installation simple – AUCUNE tuyauterie extérieure nécessaire
Montage avec des ventouses – sans outils de montage
Fixation par ventouses – aucun outillage nécessaire
Mousses de filtration fournies avec rechanges
LED avertisseur pour signaler que la lampe doit être remplacée
Technologie unique brevetée
CONSIGNES DE SÉCURITÉ IMPORTANTES:
AVERTISSEMENT – Pour éviter les accidents, vous devez respecter des consignes de sécurité
élémentaires, y compris les suivantes :
Si le dispositif UV montre une fuite d’eau anormale le débrancher immédiatement de la source
d’alimentation.
Examiner le dispositif UV avec attention après l’installation. Ne le branchez pas s’il y a de l’eau sur les
pièces qui ne doivent pas être mouillées.
Ne pas utiliser le dispositif UV si le cordon ou la fiche d’alimentation est endommagé, en cas de
mauvais fonctionnement, s’il est tombé ou a été endommagé de toute autre façon.
Une surveillance étroite s’impose si le dispositif UV est utilisé près des enfants ou par des enfants.
Pour éviter les accidents, ne pas toucher pas les pièces en mouvement ou les parties chaudes, telles
chauffe-eau, réflecteurs, ampoules de lampe etc.
Débrancher toujours l’appareil de la prise secteur lorsqu'il n’est pas en marche, avant de monter ou de
démonter des pièces, et avant un nettoyage. Ne pas tirer le cordon d’alimentation pour débrancher la
prise. Saisir la prise et la tirer.
Ne pas utiliser le dispositif UV pour un autre usage que celui pour lequel il a été conçu. L’utilisation
d’accessoires non recommandés ou non vendus par le fabricant peut entraîner des problèmes de sécurité.
Ne pas installer ni stocker le dispositif UV dans des endroits exposés aux intempéries ou des
températures au-dessous de zéro.
S'assurer que le dispositif UV monté sur l'aquarium est bien fixé avant de le mettre en service.
Lire et observer tous les avis importants relatifs au dispositif UV.
Si une rallonge électrique est nécessaire, vérifier que son calibre est suffisant. Une rallonge de calibre
insuffisant (moins de watts ou d’ampères) peut surchauffer. Placer la rallonge de manière à éviter le
risque de trébucher ou qu'elle ne soit tirée.
Pour la version américaine, cet appareil a une fiche polarisé (une lame est plus large que l'autre). En tant
que mesure de sécurité, cette fiche ne peut être insérée que dans un seul sens. Si la fiche ne rentre pas
dans la prise, il faut inverser la fiche. Si elle ne rentre toujours pas, appeler un électricien. Ne jamais
utiliser si la fiche n'est pas enfoncée à fond. Ne pas outrepasser cette mesure de sécurité.
Utiliser seulement avec le transformateur adaptateur fourni.
Toujours débrancher l’adaptateur et les fiches électriques avant d’effectuer un entretien.
Ne pas brancher ni débrancher la source d’alimentation avec les mains mouillées.
DANGER – Pour éviter tout danger d’électrocution, une attention particulière doit être portée étant donné
que l’équipement de l’aquarium fonctionne avec de l’eau.
Dans chacune des situations suivantes, ne pas essayer de faire une réparation vous-même, retourner
l’appareil à un distributeur agréé pour réparation ou élimination de l’appareil.
LIRE ET RESPECTER TOUTES LES
CONSIGNES DE SÉCURITÉ.

Ne pas utiliser ce produit ni le réparer vous-même si le cordon d’alimentation ou l’adaptateur est
endommagé. La réparation ou le remplacement de ces pièces doit être fait par le fabricant,
un distributeur ou un agent agréé ou un professionnel qualifié pour éviter tout danger.
Afin d'éviter le risque que de l'eau se répande sur la fiche ou l'adaptateur de l'appareil, placer l’aquarium
et son support d’un côté d'une prise murale; pour empêcher que l'eau goutte sur la prise ou la fiche, il faut
prévoir une boucle d’égouttement pour chaque câble sortant de l'aquarium vers une prise de courant.
La boucle d’égouttement est la partie du câble située en dessous du niveau de la prise, utilisée pour
empêcher l’eau de suinter le long du câble et d'entrer en contact avec la prise.
ATTENTION:
Ne pas exposer pas les yeux ni la peau à une lampe UV non protégée. Les lampes UV émettent des rayons
UV qui peuvent entraîner des blessures à la peau et aux yeux.
NOTE:
La lampe UV de AA est fabriquée dans une carcasse étanche protégée opaque.
CONSERVEZ CES INSTRUCTIONS
INSTRUCTIONS D’INSTALLATION:
1. Enlever avec soin les matériaux d’emballage de l’appareil. Vérifier qu'il n'y a de dommages. Sinon retourner
le produit à votre détaillant immédiatement.
2. Liste des composants fournis (Réf. Fig. 6)
- 1 ensemble Lampe UV étanche de forme allongée
- 1 adaptateur / transformateur
- 1 boîtier de connexion (avec 3 fiches de connexion)
- 1 pompe de filtration
- 2 coudes en plastique - 1 petit et 1 gros
- 4 mousses de filtration - Bleue
- modèle 24 watts SEULEMENT - 1 support plaque à ventouse pour la pompe et 1 anneau à ventouse

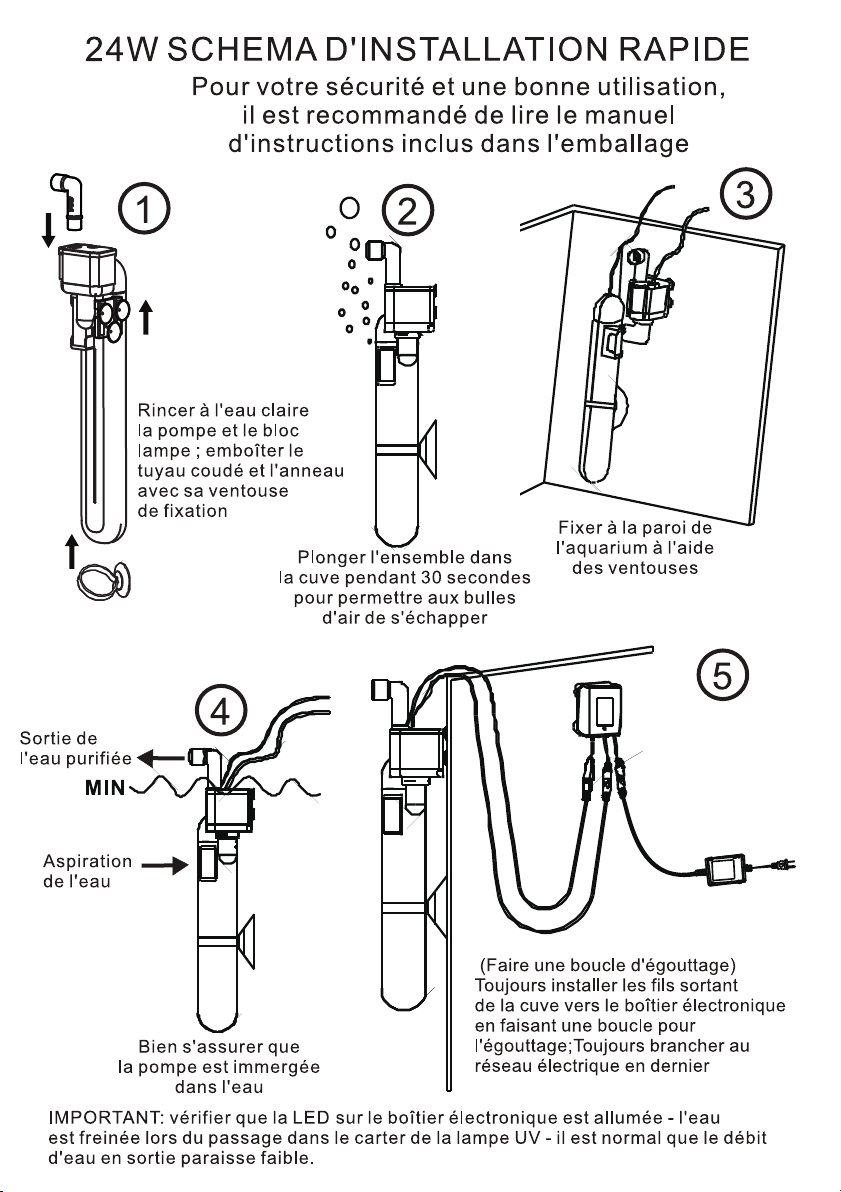

3. Se reporter aux dessins du guide d'installation rapide. En maintenant l'appareil verticalement fixer le gros
coude à la sortie de la lampe UV et l'orienter vers le haut. Brancher ensuite la pompe de filtration sur le
coude. Raccorder le petit coude à la sortie de la pompe de filtration (voir Fig. 1).
4. Pour la version 24 watts seulement – Ajouter la plaque à ventouse sur la pompe et le grand anneau à
ventouse sur le carter de la lampe.
5. Plonger l’appareil l'aquarium durant environ 30 secondes pour laisser les bulles s’échapper. Les bulles
donnent une flottabilité indésirable. (voir Fig. 2)
6. Placez l’ampoule UV dans l’endroit désiré de votre aquarium en s'assurant que l’appareil est bien immergé.
La lampe UV peut être pivotée si nécessaire pour mieux la positionner dans l’aquarium.
7. Pour éviter tout risque de court-circuit par la vapeur d’eau, le boîtier de contrôle DOIT être fixé à l’extérieur
de l'aquarium, mais PAS sur le dessus. Voir Fig. 3.
Drip Loop Drip Loop
AAUV9W AAUV24W
IMPORTANT !
Bien vérifier que le cordon tombe PLUS BAS que la prise murale !
de cette façon l'humidité ne pourra pas couler vers la prise.

Fig. 3
AAUV9W / AAUV24W Boîtier électronique
8. Connexion électriques : (voir Fig. 6)
Bloc lampe UV au boîtier électronique (fiche à 2 broches)
Pompe de filtration au boîtier électronique (Mâle noir à femelle)
Transformateur au boîtier électronique (Femelle noir à mâle)
Pour mettre en marche, brancher le transformateur à la prise secteur.
L'allumage de la LED sur le boîtier électronique confirme le bon fonctionnement.
CONSEIL D’UTILISATION : Pour que le dispositif UV fonctionne au mieux, le temps de contact de l’eau à
l’intérieur du bloc de l’ampoule UV doit être maximisée. Pour cette raison, le FLUX D’EAU à travers le
bloc UV est FREINÉ et peut sembler LENT, mais cela est DELIBÉRÉ pour une meilleure efficacité.
Le débit de la pompe AAUV9W est 200 litres/heure, le débit autour de l'ampoule UV est 140 litres / heure
Le débit de la pompe AAUV24W est 450 litres/heure, le débit autour de l'ampoule UV est 270 litres / heure
L’ampoule UV a une durée de vie de l’ordre de 4000 à 6000 heures
Pour optimiser la durée de vie de l’ampoule UV, nous recommandons d’utiliser le GKM lorsque vous êtes
confronté à un problème d’eau verte (trouble). Arrêtez-le lorsque l’eau devient propre ; ou alors allumez-la
seulement 8 heures par jour.
ENTRETIEN:
Pour une performance optimale, nettoyer toutes les 3 à 5 semaines, selon l’état de l’eau. Toujours garder la
mousse de filtration bleue bien propre
IMPORTANT – Débranchez toujours l’adaptateur d’alimentation avant de procéder à tout entretien.
Fig.1
AAUV24W Fig.2
Fig.1
AAUV9W

Fig. 4
bouts en caoutchouc
aux deux extrémités
de l'arbre
roue arbre
bouts en caoutchouc
aux deux extrémités
de l'arbre
roue arbre
REMPLACEMENT DE L’ENSEMBLE LAMPE :
L’UV de AA dispose d’un voyant LED UV sur le boîtier de connexion.
LED ALLUMÉE = La lampe UV FONCTIONNE; LED ÉTEINTE
= Remplacer la lampe UV Le remplacement de la lampe UV
comprend le bloc lampe avec son boîtier plastique complet
(voir Fig. 5). (9 Watt- AA09W-UVC; 24 Watt - AA24W-UVC)
AVERTISSEMENT: NE PAS exposer les yeux ou la peau directement à la lumière UV car une lampe UV
non protégée peut provoquer des blessures !
1. Débrancher le transformateur & les connecteurs avant un entretien.
2. Retirer le bloc lampe UV et la pompe de filtration de l'aquarium.
3. Séparer le coude en plastique et la pompe de filtration du bloc lampe UV
4. Installer un nouveau bloc lampe UV en parcourant les étapes ci-dessus en sens inverse.
Le bloc lampe A09W-UVC se connecte uniquement au boîtier électronique AAUV9W.
Le bloc lampe AA24W-UVC se connecte uniquement au boîtier électronique AUV24W.
Note: Ne pas tenter de démonter le bloc lampe UV – il est scellé et ne se répare pas.
IL DOIT ETRE REMPLACE EN TOTALITE PAR UN BLOC LAMPE NEUF.
AAUV9W PUMP
MAINTENANCE
AAUV24W PUMP
MAINTENANCE
Regarder notre vidéo sur YouTube:
AAUV9W PUMP MAINTENANCE / AAUV24W PUMP MAINTENANCE
Nettoyage – Pompe de filtration et mousse de filtration
1. Retirer l'ensemble du dispositif de l'aquarium.
2. Retirer et rincer la mousse de filtration à l’eau courante.
3. Séparer la pompe de filtration du coude en plastique.
4. Démonter la turbine et la rincer à l’eau courante. (Voir Conseils ci-dessous)
5. Enlever tous les débris étrangers de la cavité de la turbine.
6. Remonter en parcourant les étapes ci-dessus en sens inverse.
Conseils pour démonter la turbine:
- Pour la version 24 W, enlever tout d’abord le support plaque à ventouses.
- Connecter le coude en plastique au carter de la turbine (Réf. Fig. 4)
- Utiliser le coude en plastique comme outil pour soulever le couvercle de la pompe.
- Retirer le capot de la pompe et le coude, puis retirer la turbine.
#AA09W-UVC
#AA24W-UVC

GUIDE DE DÉPANNAGE:
SYMPTÔME SOLUTION
Faible débit; ou la pompe
de filtration ne fonctionne
pas
- Nettoyer la mousse bleue en enlevant les débris
- Nettoyer la pompe de filtration (Voir “Entretien”)
Si la lampe UV ne
fonctionne pas
- Vérifier la fiche à 2 broches sur le boîtier de connexion
- Si la LED sur le boîtier de connexion est éteinte, un nouveau bloc
lampe UV est nécessaire.
- Si la pompe ET la lampe ne fonctionnent pas, brancher directement
la pompe au transformateur - si la pompe fonctionne alors il faut
changer le boîtier électronique.
S’il y a toujours des
algues en grande
quantité
- Pour les grands aquariums (plus de 200 L pour le dispositif de 9 W
et plus de 450 L pour le dispositif de 24 W) un seul UV peut être
insuffisant. Mettre alors 2 dispositifs UV dans l'aquarium.
- Minimiser le temps d’éclairage de l'aquarium (14 heures max) Les
poissons ont besoin d’un temps de repos et, de surcroît, la lumière
stimule la croissance des algues.
- Algae Cure de AA (Modèle: AA003M) est un autre remède contre la
croissance des algues.
Pour voir d'autres excellents
produits “AA”, rendez-vous sur
www.aa-aquarium.com
Commentaires et questions:
[email protected]
Boîtier électronique
Fiche 2 broches
Pompe
Voyant LED
Fiche mâle
Fiche femelle
Coude plastique
Transformateur
Mousse
Bloc lampe UV
Anneau à
ventouse
Boîtier électronique
Fiche 2 broches
Pompe
Plaque à
ventouses
Voyant LED
Fiche mâle
Fiche femelle
Coude plastique
Transformateur
Mousse
Bloc lampe UV
Ref.: AAUV9W&24W-IB-EF_E02
