Abus Security-Center TERXON AZ5120 User manual

8-Zonen Funkerweiterung
Installationsanleitung
AZ5120
8-Zone Radio Expander
Installation Guide …………………........................ 7
Module d’extension radio 8 zones
Instructions d’installation …………………………… 13
Draadloze uitbreiding met 8-zones
Installatie-instructies ............................................. 19

2
Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses 8-Zonen Funkerweiterungsmoduls für
die Alarmzentrale TERXON M. Mit diesem Gerät haben Sie ein Produkt
erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses
Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen
Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie
als Anwender diese Montageanleitung beachten!
Hinweise
Um eine Manipulation der 8-Zonen Funkerweiterung zu vermeiden,
sollte das Produkt außerhalb des Handbereiches installiert werden.
Durch unsachgemäße und unsaubere Installationsarbeiten kann es zu
Störungen und Fehlfunktionen kommen. Lesen Sie sich daher diese
Anleitung genau durch.
Achten Sie bei der Auswahl des Montageortes darauf, dass die 8-Zonen
Funkerweiterung von allen Funkmodulen ein genügend starkes Signal
erhält.
Hauptmerkmale
•8 programmierbare Zonen
•sabotageüberwacht
•Duplex-Antennen-Technologie
•einfacher Anschluss mittels 4-Draht-BUS
•Kompatibel zu Terxon M
•868MHz FM Security-Frequenz

3

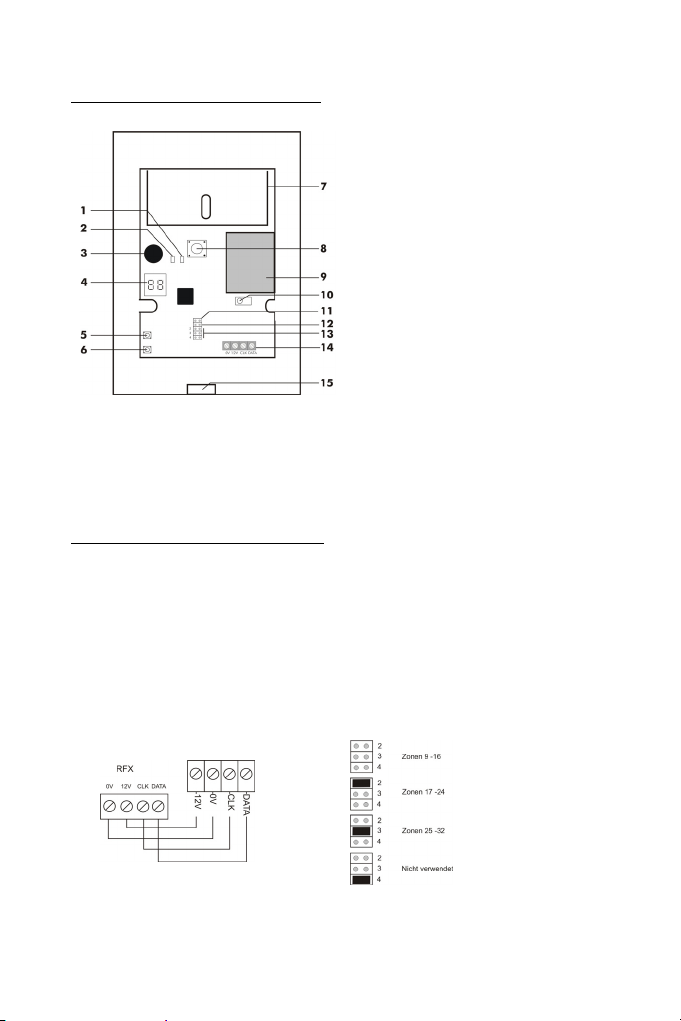

Übersicht der Modulkomponenten
Anschluss des Erweiterungsmoduls
Am Daten-BUS werden, wie in der Installationsanleitung der Zentrale
beschrieben, die 4 Kabel vom Kommunikationsbus der Zentrale
angeschlossen. Weitere Module werden parallel an diesen BUS
angeschlossen. Die Unterscheidung der Zonenbereiche wird durch die
Adressierung der Module vorgenommen. Beachten Sie bitte, dass während der
Anschlussarbeiten die Alarmzentrale spannungsfrei ist. Verwenden Sie
weiterhin die Öffnung auf der Unterseite des Moduls für die Verlegung der
Kabel.
BUS
Alarmzentrale
1 Fehler-LED (Fail)
2 OK-LED (Pass)
3 Signalgeber
4 Display
5 Taster „Wählen“ (Select)
6 Taster „Löschen“ (Delete)
7 Antenne
8 Sabotageschalter
9 Funkplatine
10 Einlern-Sensor
11 Supervision-Steckbrücke
12 Jamming-Steckbrücke
(Funküberlagerung)
13 Adressierungs-Steckbrücke
14 BUS Anschluss
15 Kabelöffnung

4
Programmierung des Funkerweiterungsmoduls
Einstellen des Lernmodus
Um das Erweiterungsmodul in den Lernmodus zu bringen, muss die 12V
Gleichspannungsversorgung angeschlossen werden (vom BUS oder separate
Versorgung). Sobald alle Melder im das Modul eingelernt sind, werden diese
dauerhaft gespeichert, auch wenn die Spannungsversorgung entfernt wird.
Sobald die Spannungsversorgung angelegt wird, erscheint als Erstes die
Meldung „88“ im Display.
Um den Lernmodus zu betreten öffnen Sie einfach den Sabotagekontakt
(Frontabdeckung abnehmen) und drücken Sie anschließend auf die Taste
„SELECT“. Das Display zeigt nun „- -„. Das Modul befindet sich nun im
Lernmodus.
HINWEIS: Sie müssen den Lernmodus des Erweiterungsmoduls erst verlassen,
bevor Sie die Spannungsversorgung wieder entfernen.
Einlernen von Funkkomponenten
1. Bringen Sie das Erweiterungsmodul in den Lernmodus, wenn dies noch
nicht erfolgt ist.
2. Stellen Sie sicher, dass die LED der einzulernenden Funkkomponente
auf den Einlern-Sensor, mit einem maximalen Abstand von 100 mm,
zeigt.
3. Aktivieren Sie die Funkkomponente (wenn nötig durch Auslösen des
Sabotagekontaktes). Dabei muss die LED auf den Einlern-Sensor des
Erweiterungsmoduls gerichtet sein.
Das Erweiterungsmodul gibt einen Doppelton aus, wenn die
Funkkomponente erfolgreich eingelernt wurde. Bei eingelernten Melder
wird nun links die Signalsträrke (max. 9) und rechts die Kanalnummer
angezeigt. Der Kanal wird automatisch zugewiesen.
Ein eingelernter Überfallmelder oder eine Fernbedienung zeigt die
Anzahl der eingelernten Komponenten durch die Anzeige „„
abwechselnd mit der Signalstärke.
Kann die Funkkomponente nicht eingelernt werden, so gibt das
Erweiterungsmodul einen Einfachton aus.
4. Wiederholen Sie die Schritte 2 und 3 zum Einlernen weiterer
Funkkomponenten. Beachten Sie, dass max. 6 Funkfernbedienungen
oder Überfallmelder eingelernt werden können.

5
Zuordnung von Meldern zu bestimmten Zonen
1. Bringen Sie das Erweiterungsmodul in den Lernmodus.
2. Drücken Sie die Taste „SELECT“ solange, bis die gewünschte
Zonennummer angezeigt wird. Blinkt die Anzeige, so ist die Zone frei. Ist
die Anzeige dauerhaft, so ist diese Zone belegt.
3. Führen Sie nun die Schritte 2 und 3 wie unter Abschnitt „Einlernen von
Funkkomponenten“ durch.
Löschen von Meldern
1. Bringen Sie das Erweiterungsmodul in den Lernmodus.
2. Drücken Sie die Taste „SELECT“ solange, bis die gewünschte
Zonennummer angezeigt wird.
3. Drücken Sie die Taste „DELETE“ für ca. 4 Sekunden. Es ertönt ein
Doppelton, und somit ist der Melder gelöscht.
Löschen von Funkfernbedienungen und Überfallmeldern
Diese Komponenten können einzeln nicht gelöscht werden. Um eine
Komponente zu löschen, müssen alle Funkfernbedienungen und
Überfallmelder gelöscht werden.
1. Bringen Sie das Erweiterungsmodul in den Lernmodus.
2. Drücken Sie die Taste „SELECT“ solange, bis „“im Display
angezeigt wird.
3. Drücken Sie die Taste „DELETE“ für ca. 4 Sekunden. Es ertönt ein
Doppelton, und somit sind alle Funkfernbedienungen und
Überfallmelder gelöscht.
Anzeigen der Signalstärke eines Melders
1. Bringen Sie das Erweiterungsmodul in den Lernmodus.
2. Drücken Sie die Taste „SELECT“ bis die gewünschte Zonennummer oder
die Funkfernbedienungs- /Überfallmelder-Nummer angezeigt wird.
Beide LEDs auf der Platine sollten aus sein.
3. Aktivieren Sie die entsprechende Funkkomponente. Die grüne LED
(Pass) zeigt, dass die Signalstärke ausreichend ist. Die rote LED (Fail)
zeigt an, dass die Signalstärke unzureichend ist. Im Display wird
Signalstärke und Zonennummer abwechselnd angezeigt.

6
Jamming, Supervision und schwache Batterie
Das Funkerweiterungsmodul ist in der Lage, verschiedene Fehler der
Funkkomponenten zu detektieren und an die Zentrale zu übermitteln.
Jamming
Durch Setzen der Steckbrücke „Jamming“ (Funküberlagerung) wird diese
Funktion aktiviert. Als Jamming-Signal wird ein Signal bezeichnet, dass auf der
gleichen Frequenz wie die Funkkomponente sendet, und stark genug ist, das
Signal der Funkkomponente für mindestens 30 Sekunden zu verdrängen.
Supervision
Durch Setzen der Steckbrücke „Supervision“ wird diese Funktion aktiviert. Die
Funkerweiterung meldet einen Melder als fehlerhaft, wenn diese kein Signal für
mehr als 2 Stunden von diesem Melder erhält.
Melder-Batterie schwach
Wenn im Funkmelder die Batterieleistung nachlässt, so meldet dieser dies and
die Funkerweiterung, und diese meldet es weiter an die Zentrale.
Montage
1. Öffnen sie das Gehäuse durch vorsichtiges Eindrücken der Plastik-
Clipper an den Seiten.
2. Lösen Sie die 3 Schrauben und entfernen Sie die Platine von der
Rückwand des Gerätes.
3. Verwenden Sie die Rückseite der Funkerweiterung zum Anzeichnen der
Bohrlöcher am gewünschten Montageort. Bohren Sie entsprechende
Löcher und setzen Sie passende Dübel in die Bohrlöcher ein.
4. Führen Sie die Kabel des 4-Draht-BUS durch die Öffnung auf der
Rückseite des Moduls.
5. Schrauben Sie die Gehäuserückseite mit passenden Schrauben an
den gewünschten Montageort und Setzen Sie die Platine wieder ein.
6. Achten Sie darauf, dass die Zentrale spannungslos geschaltet ist.
Schließen Sie den 4-Draht-BUS richtig an.
7. Verschließen Sie das 8-Zonen Erweiterungsmodul wieder.
Technische Daten:
Zonen: 8 drahtlose Zonen
Anzeige: 2 x 7
Segmentanzeige
Funkdaten: Betriebsfrequenz
868.6625 MHz
Bandbreite 20kHz
Reichweite: typisch 200 m im
Freien
Betriebsspannung: 12V
Stromaufnahme: max. 55mA
Abmaße (BxHxT)mm: 128x183x35
Gewicht: 342 g

7
8-zone radio expander
Installation Instructions
AZ5120

8
Preface
Dear Customer,
Thank you for purchasing this 8-zone radio expander. You have purchased a
product that has been designed and constructed according to the state-of-the-
art which complies with the current standards of domestic and European
regulations. The CE has been proven and all related certifications are
available from the manufacturer upon request. To maintain this status and to
guarantee safe operation, it is your obligation to observe these operating
instructions.
Notes
To avoid manipulation (tampering) to the 8-zone radio expander, the
product should be installed outside of hand’s reach.
Improper and/or careless installation work may lead to faults or
malfunctioning. You should therefore read these instructions carefully.
When selecting the assembly location, make sure that the 8-zone radio
expander receives a sufficiently powerful signal from all radio modules.
Main features
•8 programmable zones
•tamper monitoring
•duplex-antenna technology
•simple connection using 4-wire BUS
•compatible to TERXON M
•868MHz FM security frequency

9
Overview of module components
Connecting the expansion module
The 4 wires from the communication bus of the central station are connected
at the data BUS as described in the installation instructions of the alarm panel.
Additional modules are connected in parallel at this BUS. The zone ranges are
differentiated by the addressing of the modules. Please note that during the
connection work, the alarm panel must be disconnected from the mains. Use
the opening on the base of the module to lay the cable.
1 Error LED (Fail)
2 OK LED (Pass)
3 Detector
4 Display
5 Select button
6 Delete button
7 Antenna
8 Tamper switch
9 Radio PCB
10 Learn sensor
11 Supervision jumper
12 Jamming jumper(radio interference)
13 Addressing jumper
14 BUS Connection
15 Cable Entry
alarm panel
BUS

10
Programming the radio expansion module
Setting the learn mode
To put the expansion module into learn mode, the 12V DC supply must be
connected (from the BUS or a separate supply). As soon as all detectors have
been programmed into the module („taught“) they are stored permanently,
even if there is a power failure or the power is removed.
As soon as the power supply is connected, the first message „88“ appears in
the display.
To enter learn mode, simply open the tamper switch (remove the front cover)
and then press the „SELECT“ button. The display now shows: The module is
now in learn mode.
IMPORTANT: You must leave the learn mode of the expansion module before
removing the power supply.
Teaching radio components
1. Put the expansion module into learn mode if you have not already
done so.
2. Make sure that the LED of the radio components to be taught points
to the learn sensor at a maximum distance of 100 mm.
3. Activate the radio components (when necessary by releasing the
tamper switch). The LED must thereby point to the learn sensor of the
expansion module.
The expansion module emits a double beep when the radio
component has been successfully taught. Detectors that have been
taught now show the signal strength on the left (max. 9) and the
channel number on the right. The channel is assigned automatically.
A taught panic alarm or remote control shows the number of learnt
components by displaying„„alternately to the signal strength.
If the radio component can not be taught then the expansion module
emits a single beep.
4. Repeat steps 2 and 3 to teach additional radio components. Please
observe that a maximum of 6 radio remote controls or panic alarms
can be taught.

11
Assigning detectors to particular zones
1. Put the expansion module into learn mode.
2. Press the „SELECT“ button until the required zone is displayed. If the
display flashes then the zone is not assigned (free). If the display is
constant then the zone is assigned.
3. Now carry out steps 2 and 3 as described in „Teaching radio
components“.
Deleting detectors
1. Put the expansion module into learn mode.
2. Press the „SELECT“ button until the required zone is displayed.
3. Press the „DELETE“ button for approx. 4 seconds. A double beep is
emitted and the detector is deleted.
Deleting radio remote controls and panic alarms
These components can not be deleted individually. To delete a component, all
radio remote controls and panic alarms must be deleted.
1. Put the expansion module into learn mode.
2. Press the „SELECT“ button until „“is displayed.
3. Press the „DELETE“ button for approx. 4 seconds. A double beep is
emitted and all radio remote controls and panic alarms are thereby
deleted.
Displaying the signal strength of a detector
1. Put the expansion module into learn mode.
2. Press the „SELECT“ button until the required zone number or the radio
remote control/panic alarm number is displayed. Both LEDs on the
PCB should now be off.
3. Activate the appropriate radio components. The green LED (Pass)
indicates that there is sufficient signal strength. The red LED (Fail)
indicates that there is insufficient signal strength. The signal strength
and zone number are displayed alternately.

12
Jamming, supervision and weak battery
The radio expansion module is able to detect various errors in the radio
components and to transmit these to the central alarm.
Jamming
Bridging the „Jamming“ pin (radio interference)activates this function. A
jamming signal is a signal that transmits at the same frequency as the radio
component and that is strong enough to displace the signal from the radio
component for at least 30 seconds.
Supervision
Bridging the „Supervision“ pin activates this function. The radio expansion unit
reports a detector as being faulty when it no longer receives a signal from this
detector for more than 2 hours.
Weak detector battery
If the battery power in the radio detector is weak then it reports this to the
radio expansion unit and this then passes on the report to the alarm centre.
Installation
1. Open the housing by carefully pressing in the plastic clips at the sides.
2. Release the 3 screws and remove the PCB from the rear wall of the
unit.
3. Use the rear of the radio expansion unit to draw the boreholes at the
required assembly location. Bore the appropriate holes and insert the
correct dowel pins into then.
4. Insert the cable of the 4-wire BUS through the opening on the rear of
the module.
5. Screw the rear of the housing with the correct screws onto the required
assembly location and re-insert the PCB.
6. Make sure that the alarm centre is disconnected from the mains.
Connect the 4-wire BUS correctly.
7. Once more close the 8-zone expansion module.
Technical data:
Zones: 8 wireless zones
Display 2 x 7 segment display
Radio data: Operating frequency
868.6625 MHz
Bandwidth 20kHz
Range: outdoors up to 200 m
Voltage supply: 12V
Power consumption: max. 55mA
Dim. (WxHxD): 128x183x35 mm
Weight: 342 g

13
Module d’extension radio 8 zones
Instructions d’installation
AZ5120

14
Préface
Chère cliente, cher client,
Nous vous remercions d’avoir porté votre choix sur ce module d’extension
radio 8 zones pour la centrale d’alarme TERXON M. Par l’achat de ce
produit, vous disposez maintenant d’un appareil faisant appel à une
technologie de pointe. Ce produit est conforme aux exigences des directives
européennes et nationales en vigueur. La conformité de ce produit a été
prouvée. Les déclarations et documents correspondants ont été déposés chez
le fabricant. Pour que cette conformité persiste et qu’un fonctionnement en
toute sécurité puisse être assuré, lire attentivement ces instructions de
montage !
Remarques
Pour éviter toute manipulation de l’extension radio 8 zones, la monter
hors d’atteinte.
Des travaux d'installation non conformes et incorrects risquent d'être à
l'origine de perturbations et d’anomalies de fonctionnement. Lire donc
attentivement l’intégralité de la présente notice.
Veiller, lors du choix du site de montage, à ce que l’extension radio 8
zones reçoive un signal suffisamment fort de tous les modules radio.
Principales caractéristiques
•8 zones programmables
•Equipée d’une surveillance anti-sabotage
•Antenne en technologie duplex
•Raccordement aisé par bus 4 fils
•Compatible avec TERXON M
•Fréquence Security 868 MHz FM

15

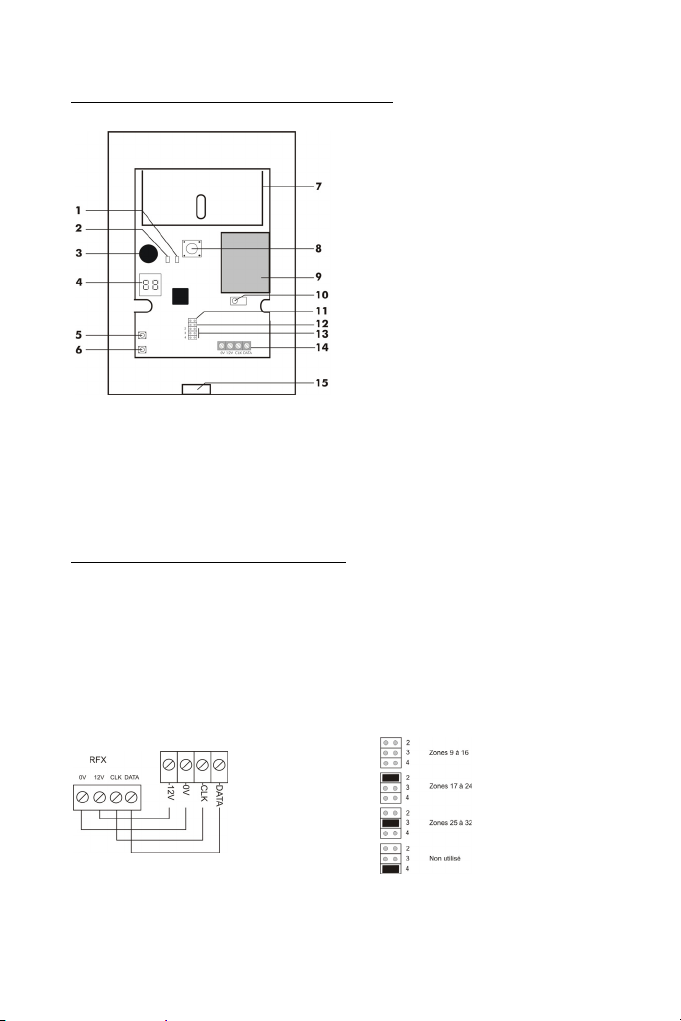

Vue d’ensemble des composants du module
Raccordement du module d’extension
Les 4 câbles du bus de communication de la centrale sont raccordés au
niveau du bus de données, comme indiqué dans les instructions d’installation
de la centrale. Les autres modules sont raccordés en parallèle sur ce bus.
L’adressage des modules permet de distinguer les secteurs de zones. Tenir
compte du fait que la centrale d’alarme est hors tension lors des travaux de
raccordement. Pour poser les câbles, utiliser également l'ouverture située en
face inférieure du module.
1 DEL d’affichage de défaillance (Fail)
2 DEL d’affichage d’un bon
fonctionnement (Pass)
3 Emetteur de signaux
4 Afficheur
5 Touche de sélection (Select)
6 Touche de suppression (Delete)
7 Antenne
8 Interrupteur anti-sabotage
9 Platine radio
10 Détecteur d’apprentissage
11 Strap enfichable de supervision
12 Strap enfichable de brouillage (interférence)
13 Strap enfichable d’adressage
14 Connecteur BUS
15 Ouverture le câble
Centrale d´ alarme
BUS

16
Programmation du module d’extension radio
Configuration du mode d’apprentissage
L’alimentation en 12 V c.c. (par le bus ou séparée) doit être raccordée pour
permettre le passage du module d’extension en mode d’apprentissage. A
l’issue de l’introduction de tous les détecteurs dans le module, ces derniers
sont enregistrés de manière durable et ne sont pas perdus lors d’une coupure
de courant.
En présence d'alimentation électrique, l'afficheur indique d'abord « 88 ».
Pour passer en mode d’apprentissage, il suffit d’ouvrir le contact anti-
sabotage (retirer le cache avant) et de presser la touche de sélection.
L’afficheur indique maintenant « - -». A présent, le module est en mode
d'apprentissage.
REMARQUE : il convient de quitter le mode d’apprentissage du module,
avant de mettre de nouveau hors tension.
Apprentissage des composants radio
1. Faire passer le module d’extension en mode d’apprentissage, si ce
n’est pas encore le cas.
2. S’assurer que la DEL des composants radio objets de l’apprentissage
soit orientée vers le capteur d’apprentissage et se trouve à pas plus
de 100 mm de celui-ci.
3. Activer le composant radio (le cas échéant, en déclenchant le contact
anti-sabotage). Lors de cette opération, la DEL doit être orientée vers
le capteur d’apprentissage. Le module d’extension émet une double
tonalité, à la réussite de l'apprentissage du composant radio.
L’intensité du signal (9 maxi.) et le numéro du canal doivent être
affichés respectivement à gauche et à droite, à l’issue de
l’apprentissage du détecteur. L’affectation du canal est automatique.
Un détecteur anti-agression ayant fait l’objet d’un apprentissage ou
une télécommande indique le nombre de composants ayant fait
l’objet d’un apprentissage, en affichant tout à tour « » et
l’intensité du signal.
Dans l’impossibilité d’apprentissage du composant, le module
d’extension émet une seule tonalité.
4. Répéter les étapes 2 et 3 en vue de l’apprentissage de composants
radio supplémentaires. Noter qu'un maximum de 6 télécommandes
radio ou détecteurs anti-agression peuvent faire l'objet d'un
apprentissage.

17
Affectation de détecteurs à certaines zones
1. Faire passer le module d’extension en mode d’apprentissage.
2. Presser la touche de sélection jusqu’à affichage du numéro de zone
souhaité. Un clignotement de l'affichage indique que la zone est libre.
Si l’affichage ne clignote pas, la zone concernée est occupée.
3. Exécuter maintenant les étapes 2 et 3, comme indiqué au paragraphe
« Apprentissage de composants radio ».
Suppression de détecteurs
1. Faire passer le module d’extension en mode d’apprentissage.
2. Presser la touche de sélection jusqu’à affichage du numéro de zone
souhaité.
3. Presser la touche de suppression pendant env. 4 secondes. Une
double tonalité retentit et le détecteur est donc supprimé.
Suppression de télécommandes radio et de détecteurs anti-agression
Ces composants ne peuvent pas être supprimés séparément. La suppression
d’un composant nécessite la suppression de toutes les télécommandes radio
et de tous les détecteurs anti-agression.
1. Faire passer le module d’extension en mode d’apprentissage.
2. Presser la touche de sélection jusqu’à ce que l’afficheur indique
« ».
3. Presser la touche de suppression pendant env. 4 secondes. Une
double tonalité retentit et la suppression de toutes les télécommandes
radio et de tous les détecteurs anti-agression est donc complète.
Affichage de l’intensité du signal d’un détecteur
1. Faire passer le module d’extension en mode d’apprentissage.
2. Presser la touche de sélection jusqu’à afficher le numéro de zone ou
celui de la télécommande radio ou du détecteur anti-agression
souhaité. Les deux DEL sur la platine doivent être éteintes.
3. Activer le composant radio correspondant. La DEL verte (Pass) indique
que l'intensité du signal est suffisante. La DEL rouge (Fail) indique que
l'intensité du signal est insuffisante. Sur l’afficheur, l’intensité du signal
et le numéro de zone apparaissent tour à tour.
Brouillage, supervision et pile quasiment épuisée
Le module d’extension radio est capable de détecter diverses anomalies de
fonctionnement des composants radio et de les communiquer à la centrale.

18
Brouillage
Le positionnement du strap enfichable de brouillage (interférence) permet
d’activer cette fonction. On appelle « signal brouilleur » un signal émettant sur
la même fréquence que le composant radio et qui est assez fort pour
supprimer le signal du composant radio concerné pendant 30 secondes au
moins.
Supervision
Le positionnement du strap enfichable de supervision permet d’activer cette
fonction. L’extension radio signale un détecteur comme étant défectueux, si
elle ne reçoit pas de signal de ce dernier pendant plus de 2 heures.
Pile de détecteur quasiment épuisée
Si la puissance de la pile diminue dans le détecteur radio, ce dernier le
signale à l'extension radio qui le communique à la centrale.
Montage
1. Ouvrir le boîtier en pressant doucement les clips en plastique situés
sur les côtés.
2. Desserrer les 3 vis et retirer la platine du panneau arrière de
l’appareil.
3. Utiliser la face arrière de l’extension radio pour tracer les trous à
percer sur le site de montage souhaité. Percer les trous
correspondants et introduire les chevilles qui conviennent dans ces
derniers.
4. Introduire le câble à 4 fils du bus par l’ouverture située en face arrière
du module.
5. A l’aide de vis adéquates, visser le panneau arrière du boîtier sur le
site de montage souhaité et réintroduire la platine.
6. Veiller à ce que la centrale soit hors tension. Raccorder correctement
le bus 4 fils.
7. Refermer le module d’extension 8 zones.
Fiche technique :
Zones : 8 zones sans fil
Affichage : affichage de 2 x 7 segments
Caractéristiques Fréquence de
radio : fonctionnement 868.6625 MHz
Bande passante 20kHz
Portée : typ. 200 m à l’air libre
Alimentation 12 V
Consommation : maxi. 55 mA
Dimensions (LxHxP) : 128 x 183 x 35 mm
Poids : 342 g

19
Draadloze uitbreiding met 8-zones
Installatie-instructies
A
Z5120

20
Voorwoord
Geachte klant,
Wij bedanken u voor de aankoop van deze draadloze uitbreidingsmodule met
8 zones voor de alarmcentrale Terxon M. Met dit toestel heeft u een product
gekocht, dat met de allernieuwste techniek werd gebouwd. Dit product voldoet
aan de eisen van de geldende Europese en nationale richtlijnen. De
overeenstemming werd aangetoond, de overeenkomstige verklaringen en
documenten zijn bij de fabrikant gedeponeerd. Om deze toestand te
behouden en een gebruik zonder gevaren te garanderen, moet u als gebruiker
deze montage-instructies in acht nemen!
Opmerkingen
Om manipulatie van de draadloze uitbreiding met 8 zones te voorkomen,
moet het product buiten handbereik worden geïnstalleerd.
Ondeskundige en slordige installatiewerkzaamheden kunnen tot storingen
en verkeerde werkingen leiden. Lees daarom deze aanwijzingen
aandachtig door.
Let er bij de keuze van de montageplaats op dat de draadloze uitbreiding
met 8 zones van alle draadloze modules een signaal ontvangt dat sterk
genoeg is.
Hoofdkenmerken
•8 programmeerbare zones
•met sabotagecontrole
•duplex-antenne-technologie
•eenvoudige aansluiting met behulp van 4-draads BUS
•compatibel met Terxon M
•868MHz FM security-frequentie
