1
4-Kanal Digitalrekorder
TV8910
Installationsanleitung
Installation Guide
Instructions d’installation
Installatie-instructies

2
Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses 4-Kanal Digitalrekorders. Mit diesem Gerät haben Sie ein Produkt
erworben, das nach dem heutigen Stand der Technik gebaut wurde.
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die
Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller
hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Bei Fragen wenden Sie sich an Ihren Fachhändler.
Dieser 4-Kanal Digitalrekorder dient in Kombination mit angeschlossenen Videosignalquellen (S/W- und
Farbkameras) und Videoausgabegeräten (Monitoren) zur Überwachung von Objekten. Er ermöglicht dabei
die zeitgleiche Aufnahme von maximal 4 angeschlossenen Videosignalen. Die Datenspeicherung unterliegt
länderspezifischen Datenschutzrichtlinien. Weisen Sie Ihren Kunden bei der Installation auf das
Vorhandensein dieser Richtlinien hin.
Sicherheitshinweise
Der Kontakt des 4-Kanal Digitalrekorders nebst angeschlossenen Komponenten mit Feuchtigkeit, z.B. in
Kellerräumen u. ä. ist unbedingt zu vermeiden. Eine andere Verwendung als die zuvor beschriebene kann zur
Beschädigung dieses Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand,
elektrischer Schlag, etc. verbunden. Das Gerät ist über ein Netzteil für den Betrieb am öffentlichen Stromnetz
mit 230 Volt / 50 Hz Wechselspannung geeignet.
Das gesamte Produkt darf nicht geändert, geöffnet bzw. umgebaut werden. Der Anschluss an das öffentliche
Stromnetz unterliegt länderspezifischen Regelungen. Bitte informieren Sie sich darüber im Vorfeld.
Zur Vermeidung von
Bränden und Verletzungen
beachten Sie folgende
Hinweise:
•Befestigen Sie das Gerät sicher
an einer trockenen Stelle im
Haus.
•Sorgen Sie für eine aus-
reichende Belüftung.
•Setzen Sie das Gerät keinen
Temperaturen unterhalb von
5°C, bzw. über 40°C aus.
•Das Gerät wurde nur für die
Innenanwendung gebaut.
•Die maximale Luftfeuchtig-
keit darf 80% (nicht kond-
ensierend) nicht übersteigen.
•Führen Sie alle Arbeiten im
spannungsfreien Zustand durch.
Bitte beachten Sie folgende
Vorsichtsmaßnahmen,
damit Ihr Gerät einwandfrei
funktioniert:
•Der 4-Kanal Digitalrekorder
wird über ein Netzteil mit 12V
Gleichspannung versorgt.
•Das Gerät sollte
über eine separat ab-
gesicherte Leitung mit
dem 230V AC Hausnetz
verbunden werden.
•Die Anschlussarbeiten an
das Hausnetz unterliegen
länderabhängigen
Bestimmungen.
Allgemeines:
Durch unsachgemäße
oder unsaubere
Installationsarbeiten kann
es zu Störungen und
schlechter Bildqualität
kommen. Lesen Sie sich daher
diese Anleitung genau durch
und achten Sie bei der
Installation der Anlage auf
die genaue Bezeichnung der
verwendeten Leitungen und
Komponenten.
Technische Änderungen
jederzeit vorbehalten.

3
Inhalt
VORWORT ............................................................................................................................. 2
SICHERHEITSHINWEISE......................................................................................................... 2
INHALT.................................................................................................................................. 3
LIEFERUMFANG..................................................................................................................... 4
RÜCKSEITIGE ANSCHLÜSSE .................................................................................................. 6
BESCHREIBUNG DER BEDIENTASTEN ................................................................................... 6
FESTPLATTE ........................................................................................................................... 7
ERSTE SCHRITTE AM 4-KANAL-DIGITALREKORDER .............................................................. 8
PROGRAMMIERUNG DES 4-KANAL DIGITALREKORDERS..................................................... 9
MAIN MENU........................................................................................................................ 10
SYSTEM SETUP................................................................................................................................10
TIME SET ...................................................................................................................................... 10
PASSWORD SET............................................................................................................................ 11
LOAD DEFAULT ............................................................................................................................ 12
CAMERA SETUP ..............................................................................................................................12
CAMERA ENABLE............................................................................................................................. 12
CAMERA TITLE ................................................................................................................................ 12
CAMERA SETTING ........................................................................................................................... 13
CH1/2/3/4 TITLE............................................................................................................................. 13
RECORD SETUP ..............................................................................................................................14
RECORD TYPE .............................................................................................................................. 14
VIDEO QUALITY ........................................................................................................................... 14
TIMER REC FRAMERATE................................................................................................................. 14
MOTION REC FRAMERATE............................................................................................................14
SENSORE REC FRAMERATE ...........................................................................................................14
ALARM REC TIME .......................................................................................................................... 14
RECORD MODE ........................................................................................................................... 15
BUZZER SETUP................................................................................................................................16
ALARM ALERT................................................................................................................................ 16
VIDEO LOSS ALERT....................................................................................................................... 16
HDD FULL ALERT........................................................................................................................... 16
BUZZER TIME................................................................................................................................ 16
RELAY OUT TIME .......................................................................................................................... 16
SENSOR SETUP...............................................................................................................................16
EVENT LIST .....................................................................................................................................17
TIME SEARCH ............................................................................................................................... 17
EVENT SEARCH............................................................................................................................. 18
CF CARD SETTING.........................................................................................................................19
HARD DRIVE SETUP.........................................................................................................................20
DISK FULL..................................................................................................................................... 20
HDD SIZE / HDD USED ................................................................................................................. 20
HDD FORMAT .............................................................................................................................. 20
TECHNISCHE DATEN ......................................................................................................................21
VIEWER SOFTWARE...………………………………………………….…………………………………….….22

4
Lieferumfang
4-Kanal Digitalrekorder
Netzteil mit Anschlusskabel
Installationshandbuch
Software CD

5
Übersicht
•Modernes M-JPEG Bildkomprimierungsverfahren
•Hohe Auflösung von 720 x 576 bei der Live-Ansicht und 640 x 272 Pixel bei der Aufnahme
•Einstellbare Aufnahmequalität
•Manuelle, zeitplan- und ereignisgesteuerte Aufnahme mit integriertem Bewegungssensor
•Videosignalverlustanzeige
•1 Videoausgänge (Monitor)
•4 Alarmein- / 1 Alarmausgang
•Einstellbare Anzeigeformate (Einzel-, Quadanzeige)
Beschreibung
Der 4-Kanal-Digitalrekorder ist der ideale Ersatz für ein bestehendes Videoaufnahmesystem bestehend
aus analogem Videolangzeitrekorder und Multiplexer. Die benutzerfreundliche Bedienung und eine
einfache Programmierung ermöglichen eine schnelle Installation des Gerätes und eine einfache, intuitive
Handhabung. Der 4-Kanal-Digitalrekorder verarbeitet zeitgleich bis zu vier Videosignale (FBAS und
BAS). Die Daten werden auf der eingebauten, wechselbaren Festplatte gespeichert. Die Festplatte wird
automatisch überschrieben, sofern dies eingestellt wurde. Dies ermöglicht eine kontinuierliche und
verlustfreie Aufnahme von Videodaten in gleichbleibend hoher Qualität über mehrere Jahre. Ein
Wechseln von Bändern entfällt. Bei Bedarf können einzelne Bilder und ganze Videosequenzen auf einen
PC übertragen und für spätere Zwecke archiviert werden.

6

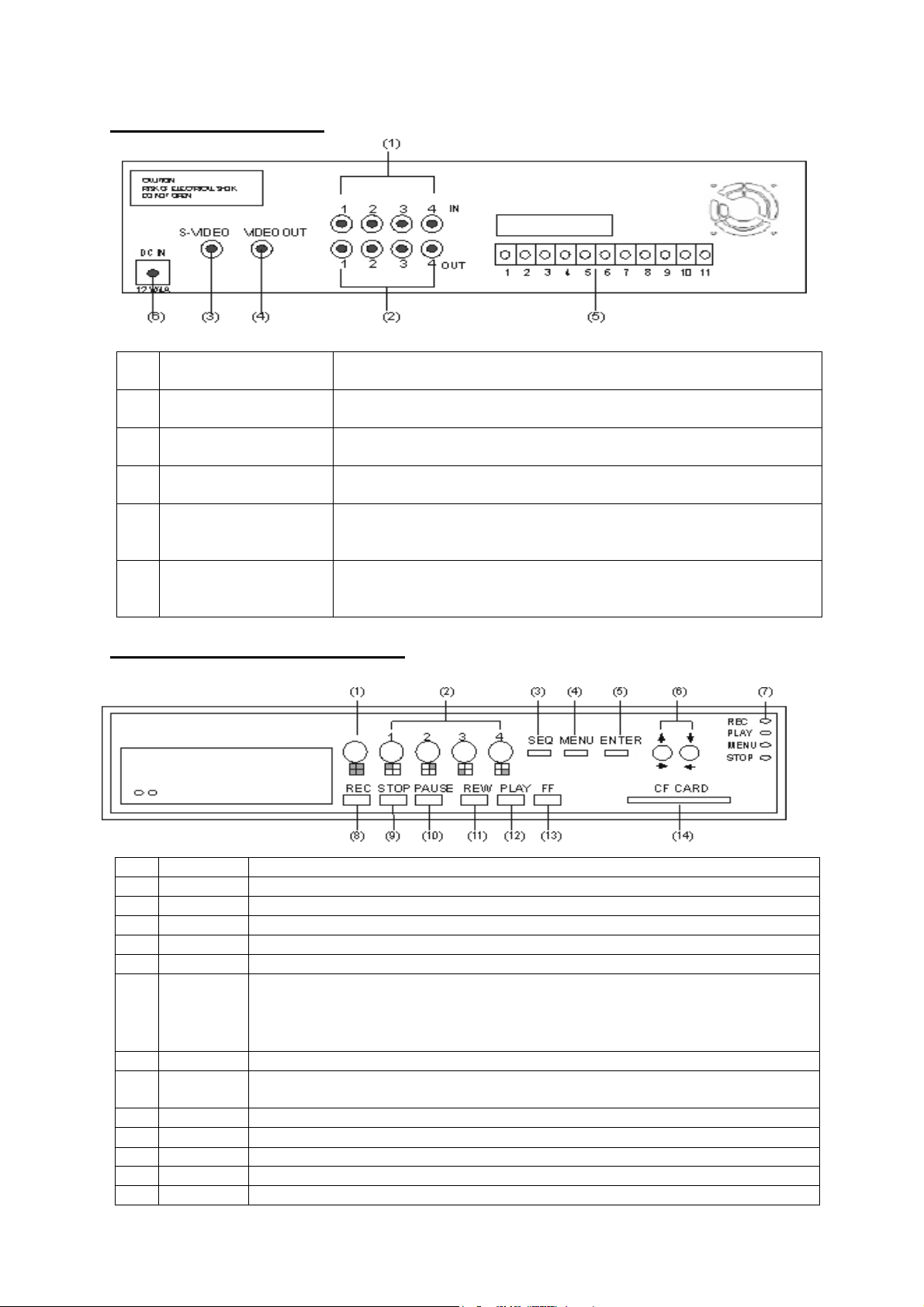

Rückseitige Anschlüsse
(1) BNC - Stecker
CAM 1 – CAM 4 IN Videoeingang Anschluss der Videosignalquellen. (S/W- und Farbkameras)
(2) BNC - Stecker
CAM1- CAM4 OUT Videoausgang Anschluss zur Signalweiterleitung der Kamerasignale CAM1-CAM4
(3) S-Video Ausgang Videoausgang
Anschluss eines LCD-Schirms.
(4) BNC - Stecker
VIDEO OUT Videoausgang Anschluss eines CRT- Monitors.
(5) Kabelklemmleiste Universelle Klemmleiste
Anschluss von Alarmein- und Ausgängen.
(Siehe Bezeichnung auf der Geräterückseite)
(6) Spannung
DC12V Spannungseingang Anschluss des externen Netzteils. Zugelassen ist nur das im Lieferumfang
befindliche Netzteil.
Beschreibung der Bedientasten
(1) - Drücken, um eine Quad-Ansicht aller vier Kameraeingänge anzuzeigen.
(2) - Drücken, um ein Vollbild des Kameraeingangs 1/2/3/4 zu erhalten.
(3) SEQ Drücken, um das sequenzielle Umschalten zu aktivieren.
(4) MENU Drücken, um in das Programmiermenü des Digitalrekorders zu wechseln.
(5) ENTER Drücken, um Ihre Auswahl zu bestätigen.
(6) - Drücken, um den Cursor nach Oben / Unten / Rechts / Links zu bewegen.
(7) LED REC: Die LED leuchtet rot während einer Aufnahme.
PLAY: Die LED leuchtet grün während der Wiedergabe.
MENU: Die LED leuchtet grün im Programmiermodus.
STOP: Die LED leuchtet grün im Standby-Modus.
(8) REC Drücken, um eine Aufnahme zu starten.
(9) STOP Drücken, um die aktuelle Funktion zu beenden und in den Standby-Modus
zu wechseln.
(10) PAUSE Drücken, um die Wiedergabe anzuhalten.
(11) REW Drücken, um eine Wiedergabe schneller zurückzuspulen.
(12) PLAY Drücken, um in den Wiedergabemodus zu wechseln.
(13) FF Drücken, um eine Wiedergabe schneller vorzuspulen.
(14) CF CARD CF-Karten-Schnittstelle

7
Festplatte
Empfohlene Festplattenmodelle: SEAGATE, HITACHI, SAMSUNG
Einbau der Festplatte
1. Schritt: Schalten Sie den Digitalrekorder aus und öffnen Sie das Fach der Wechselfestplatte.
2. Schritt: Ziehen Sie den Rahmen durch Umklappen des Griffes nach links vorsichtig aus dem Schacht
heraus. (Schlüssel und Schrauben zur Befestigung befinden sich im Wechselrahmen)
3. Schritt: Drücken Sie den Kunststoffverschluss der Abdeckung des Rahmens nach unten und schieben Sie
die obere Blende des Wechselfestplattenrahmens nach hinten.
4. Schritt: Setzen Sie den Festplattenjumper so, dass die Festplatte als MASTER arbeitet.
5. Schritt: Schließen Sie die mitgelieferte Festplatte mittels vierpoligem Stromkabel und Flachband-
Datenkabel an den Wechselrahmen an.
6. Schritt: Befestigen Sie die Festplatte mit jeweils zwei Schrauben auf der rechten und der linken Seite des
Wechselrahmens und verschließen Sie den Rahmen wieder mit der Blende.
7. Schritt: Schieben Sie den Wechselfestplattenrahmen wieder bis zum Einrasten in den Schacht und klappen
Sie den Griff nach rechts.
Danach verschließen Sie die Festplattenverriegelung mittels Schlüssel.

8
Erste Schritte am 4-Kanal-Digitalrekorder
Zur Inbetriebnahme des 4-Kanal-Digitalrekorders gehen Sie wie folgt vor:
1. Schritt: Setzen Sie die Festplatte wie beschrieben ein und verriegeln Sie den Wechselrahmen.
2. Schritt: Verbinden Sie alle Kameras mit den Kameraeingängen auf der Rückseite des Digitalrekorders.
3. Schritt: Verbinden Sie den Monitorausgang des Digitalrekorders mit dem Monitoreingang Ihres Monitors.
4. Schritt: Nutzen Sie das beiliegende Netzteil (230VAC/12VDC), um den 4 Kanal-Digitalrekorder mit
Spannung zu versorgen.
5. Schritt: Der Digitalrekorder ist jetzt eingeschaltet.
Der Digitalrekorder überprüft nun die korrekte Installation der Festplatte, sowie die Anzahl der
angeschlossenen Kameraeingänge. Es ertönt ein Aktivierungston.
6. Schritt: Nach etwa 5 Sekunden beendet der Digitalrekorder den Test. Der Ton wird deaktiviert.
Kameraeingänge an denen kein Videosignal erkannt wurde, werden schwarz am Bildschirm
dargestellt. Deaktivierte Kameraeingänge werden blau am Bildschirm dargestellt.
Der 4-Kanal-Digitalrekorder ist nun programmierbereit.
Anzeige von anderen Kameraeingängen
Um zwischen den Kameraeingängen zu wechseln, wählen Sie den gewünschten Kameraeingang durch
Drücken der entsprechenden Kamerataste (2).
Der Digitalrekorder zeigt die Videobilder des gewählten Kameraeingangs. Ist kein Videosignal am gewählten
Kameraeingang vorhanden, wird das Bild schwarz angezeigt.
Ändern des Anzeigeformats
Drücken Sie die Quad-Taste (1) um vom Vollbildmodus (ein Kameraeingang als Vollbild)
In den Quadmodus zu wechseln.
Automatisches Umschalten von Kameraeingängen
Diese Funktion ermöglicht den automatischen Wechsel des angezeigten Kameraeingangs.
Die Umschaltzeit beträgt 5 Sekunden und ist nicht einstellbar.
Um die Funktion zu aktivieren, drücken Sie die Umschalt-Taste „SEQ“ (3).
Um diese Funktion zu beenden, wählen Sie ein anderes Anzeigeformat über die „Quad“-Taste (1) oder einen
Kameraeingang als Vollbild über die Kameratasten (2).

9
Programmierung des 4-Kanal Digitalrekorders
Um in das Programmiermenü zu gelangen, gehen Sie wie folgt vor:
Drücken Sie die Menütaste und halten sie diese gedrückt, bis Sie über die Anzeige am Monitor aufgefordert
werden, Ihr Passwort einzugeben „PASSWORD INPUT (6).
Die Passwortabfrage erfolgt nur, wenn das werksseitige Passwort 111111 verändert wurde.
Die Eingabe des Passworts erfolgt mit Hilfe aller Bedientasten (1)bis (13).
Geben Sie Ihr Passwort ein. Bei korrekter Eingabe öffnet sich das Hauptmenü.
Bei falscher Eingabe bleibt der Rekorder im Live Modus und meldet „Password incorrect“.
Sie befinden sich nun im Hauptmenü. Navigieren Sie mit Hilfe der Richtungstasten (6) durch das
Programmiermenü.
Um einen Menüpunkt auszuwählen, drücken Sie die Eingabe-Taste (5).
Um einen gewählten Menüpunkt zu verlassen, drücken Sie erneut die Menü-Taste (4).
PASSWORD INPUT (6): -----------

10
MAIN MENU
Das Programmiermenü liefert Ihnen folgende Optionen:
Mit Hilfe der Richtungstasten ▲▼ (6) wählen Sie den gewünschten
Menüpunkt.
Um die Auswahl zu bestätigen, drücken Sie die Eingabe-Taste (5).
Zum Verlassen des Menüpunkts drücken Sie die Menü Taste (4).
SYSTEM SETUP
Mit Hilfe der Richtungstasten ▲▼ (6) wählen Sie einen Menüpunkt.
Um die Auswahl zu bestätigen, drücken Sie die Eingabe-Taste (5).
Zum Verlassen des Menüpunkts drücken Sie die Menü Taste (4).
TIME SET
Datum / Uhrzeit Einstellung:
Bestätigen Sie diesen Menüpunkt mit der Eingabe-Taste (5) „ENTER“, so öffnet sich ein weiteres Untermenü.
Wechseln Sie mit Hilfe der Richtungstasten (6) zwischen: Jahr, Monat- und Tag „2006/05/09".
Mit Hilfe der Eingabetaste ändern Sie die Anzeige entsprechend ab.
Ändern Sie auf die gleiche Art und Weise die Uhrzeit (Stunde / Minute / Sekunde) „13:11:52“.
Drücken Sie zum Verlassen des Menüpunktes erneut die Menü Taste (4).
MAIN MENU
>SYSTEM SETUP
CAMERA SETUP
RECORD SETUP
BUZZER SETUP
EVENT SETUP
CF CARD SETTING
HARD DRIVE SETUP
PRESS (<>), THEN (ENTER)
PRESS
(
MENU
)
TO EXIT
TIME
2006/05/09 16:36:46
^
PRESS (<>), THEN (ENTER)
PRESS (MENU) TO EXIT
SYSTEM SETUP
TIME SET
PASSWORD SET
LOAD DEFAULT
VERSION V1.2
PRESS (<>), THEN (ENTER)
PRESS (MENU) TO EXIT
PRESS (MENU) TO EXIT
