ABUS Digitalrekorder
TVVR30003
Bedienungsanleitung
User manual
Manuel utilisateur
Gebruikershandleiding
Brugerhåndbog
Version 1.0

Hinweise zur Bedienungsanleitung
2
Deutsch Nederlands
Diese Bedienungsanleitung enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung.
Achten Sie hierauf, auch wenn Sie dieses Produkt an
Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum
Nachlesen auf!
Eine Auflistung der Inhalte finden Sie im Inhaltsverzeich-
nis mit Angabe der entsprechenden Seitenzahlen.
Deze gebruiksaanwijzing hoort bij dit product.
Er staan belagrijke aanwijzingen in betreffende de
ingebruikname en gebruik, ook als u dit product doorgeeft
aan derden.
Bewaar deze hendleiding zorgvuldig, zodat u deze later
nog eens kunt nalezen!
U vindt een opsomming van de inhoud in de
inhoudsopgave met aanduiding van de paginanummers.
English Dansk
These user manual contains important information for in-
stallation and operation.
This should be also noted when this product is passed on
to a third party.
Therefore look after these operating instructions for future
reference!
A list of contents with the corresponding page number
can be found in the index.
Denne manual hører sammen med dette produkt.
Den indeholder vigtig information som skal bruges under
opsætning og efterfølgende ved service.
Dette skal huskes også når produkter gives videre til
anden part. Læs derfor denne manual grundigt igennem
også for fremtiden.
Indholdet kan ses med sideanvisninger kan findes i
indekset .
Français
Ce mode d’emploi appartient à de produit.
Il contient des recommandations en ce qui concerne sa
mise en service et sa manutention.
Veuillez en tenir compte et ceci également lorsque vous
remettez le produit à des tiers. Conservez ce mode
d’emploi afin de pouvoir vous documenter en temps utile!
Vous trouverez le récapitulatif des indications du contenu
á la table des matières avec mention de la page corres-
pondante.
Beachten Sie die Hinweise auf CD bzw. in der begleitenden Dokumentation zum
Thema ‚Steuerung per Webinterface’ und ‚Software’. Diese finden Sie im Internet
unter www.abus-sc.com

Geräteübersicht
3
Geräteübersicht
Front
Rückseite
Siehe Systembedienung S. 13.

Geräteübersicht
4
Fernbedienung

Inhalt
5
Geräteübersicht ...............................................................................................................................................................3
Kurzanleitung...................................................................................................................................................................8
Bevor Sie beginnen..........................................................................................................................................................8
Festplatte installieren.......................................................................................................................................................8
Anschlüsse herstellen......................................................................................................................................................8
Gerät konfigurieren ..........................................................................................................................................................8
Passwort ..........................................................................................................................................................................8
Wichtige Sicherheitshinweise ........................................................................................................................................9
Symbolerklärung..............................................................................................................................................................9
Bestimmungsgemäße Verwendung.................................................................................................................................9
Allgemein .........................................................................................................................................................................9
Stromversorgung .............................................................................................................................................................9
Überlastung/Überspannung...........................................................................................................................................10
Kabel..............................................................................................................................................................................10
Aufstellort/Betriebsumgebung........................................................................................................................................10
Fernbedienung...............................................................................................................................................................10
Wartung und Pflege .......................................................................................................................................................11
Zubehör..........................................................................................................................................................................11
Inbetriebnahme..............................................................................................................................................................11
Kinder.............................................................................................................................................................................11
Einführung......................................................................................................................................................................12
Allgemeine Informationen..............................................................................................................................................12
Auspacken .....................................................................................................................................................................12
Lieferumfang..................................................................................................................................................................12
Systembedienung..........................................................................................................................................................13
Allgemeines ...................................................................................................................................................................13
Bedienelemente am Gerät.............................................................................................................................................13
Anschlüsse an der Rückseite ........................................................................................................................................13
Bedienelemente der Fernbedienung .............................................................................................................................13
Bedienung mit der Maus................................................................................................................................................14
Bildschirmtastatur ..........................................................................................................................................................15
Gerät starten..................................................................................................................................................................15
Gerät ausschalten, sperren, neu starten .......................................................................................................................15
Einrichtungsassistent ...................................................................................................................................................16
System einrichten ..........................................................................................................................................................16
Administrator einrichten.................................................................................................................................................16
Festplattenverwaltung....................................................................................................................................................17
Aufzeichnungseinstellungen..........................................................................................................................................17
Netzwerkeinstellungen...................................................................................................................................................17

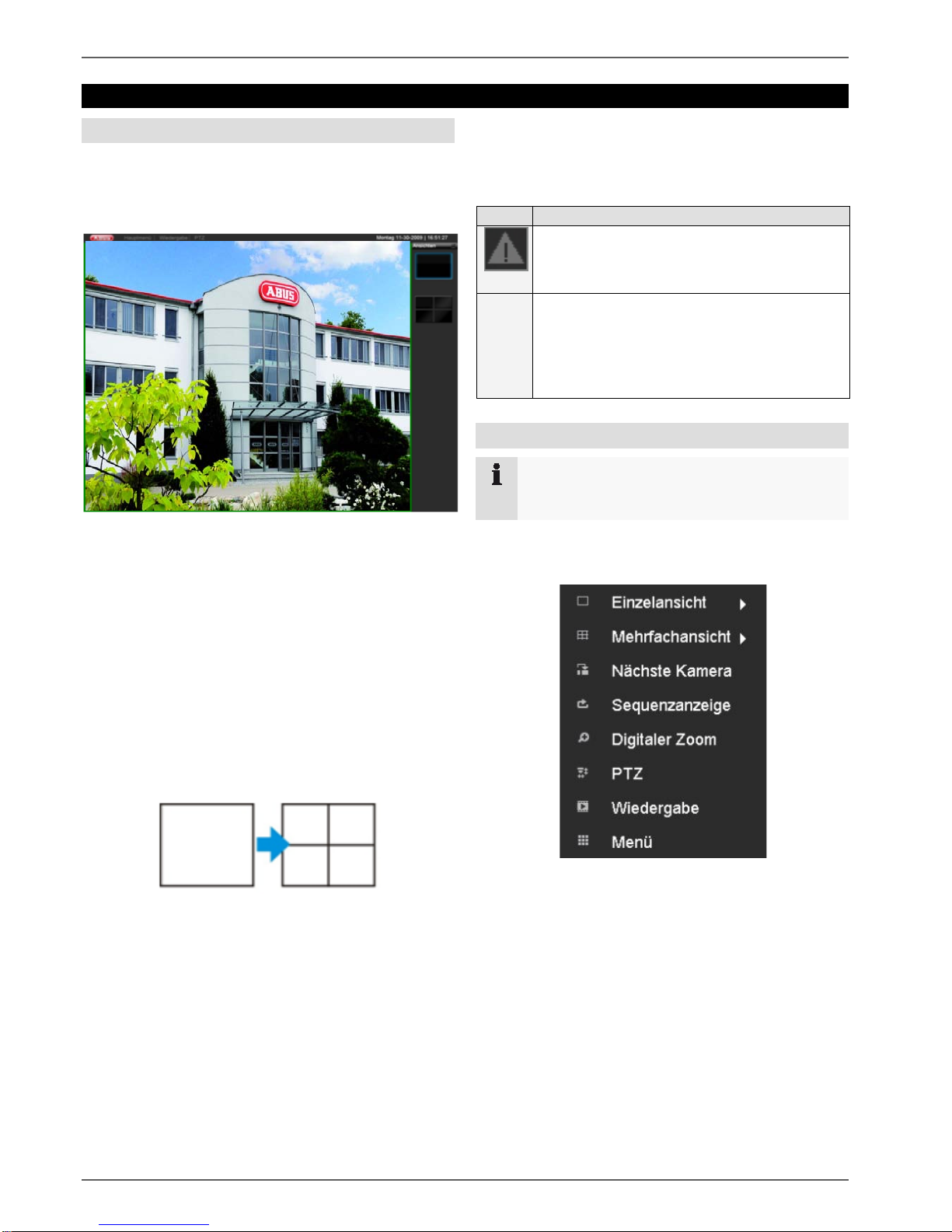

Liveansicht .....................................................................................................................................................................18
Überblick........................................................................................................................................................................18
Statussymbole...............................................................................................................................................................18
Popup-Menü bei Mausbedienung..................................................................................................................................18
Digitaler Zoom ...............................................................................................................................................................19
Einstellungen .................................................................................................................................................................20
Kameraausgang einstellen............................................................................................................................................20
Aufzeichnung .................................................................................................................................................................21
Einrichten.......................................................................................................................................................................21
Allgemeine Einstellungen..............................................................................................................................................21
Erweiterte Einstellung....................................................................................................................................................21

Inhalt
6
Zeitplan..........................................................................................................................................................................21
Manuelle Aufzeichnung..................................................................................................................................................22
Wiedergabe.....................................................................................................................................................................23
Allgemeines ...................................................................................................................................................................23
Der Wiedergabe-Bildschirm ..........................................................................................................................................23
Steuerung über Kontrollfeld...........................................................................................................................................23
Wiedergabe über Ereignissuche....................................................................................................................................23
Wiedergabe: erweiterte Ereignissuche .........................................................................................................................24
Wiedergabe aus Livebildschirm.....................................................................................................................................24
PTZ-Steuerung ...............................................................................................................................................................25
Allgemeines ...................................................................................................................................................................25
Steuerung über das PTZ-Kontrollfeld............................................................................................................................25
Popup-Menü bei Mausbedienung .................................................................................................................................25
PTZ Einstellungen.........................................................................................................................................................26
Preset Einstellungen......................................................................................................................................................26
Tour Einstellungen.........................................................................................................................................................27
Touren im Rekorder festlegen.......................................................................................................................................27
Touren von der PTZ-Kamera aufrufen..........................................................................................................................27
Muster Einstellungen .....................................................................................................................................................28
Gerätemenü....................................................................................................................................................................29
Menü-Übersicht..............................................................................................................................................................29
Menübeschreibung........................................................................................................................................................29
Manuelle Aufzeichnung..................................................................................................................................................30
Ereignissuche ................................................................................................................................................................30
Parameter der Ereignissuche........................................................................................................................................30
Suchergebnis.................................................................................................................................................................31
Datenexport ...................................................................................................................................................................32
Festplatten .....................................................................................................................................................................33
Festplatte einbauen.......................................................................................................................................................33
Festplatte initialisieren...................................................................................................................................................33
Parameter der Festplattenverwaltung...........................................................................................................................33
Festplatte einstellen ......................................................................................................................................................34
Festplattenstatus überprüfen.........................................................................................................................................34
Festplattenalarme einrichten.........................................................................................................................................34
Einstellungen .................................................................................................................................................................35
Überblick........................................................................................................................................................................35
Allgemeine Einstellungen..............................................................................................................................................35
Einstellungen: Kamera ..................................................................................................................................................36
Einrichten von Zonen ....................................................................................................................................................37
Zonen: Zeitplan und Benachrichtigung .........................................................................................................................37
Einstellungen: Aufzeichnung.........................................................................................................................................38
Einstellungen: Netzwerk................................................................................................................................................38
Einstellungen: PTZ........................................................................................................................................................38
Einstellungen: RS232....................................................................................................................................................38

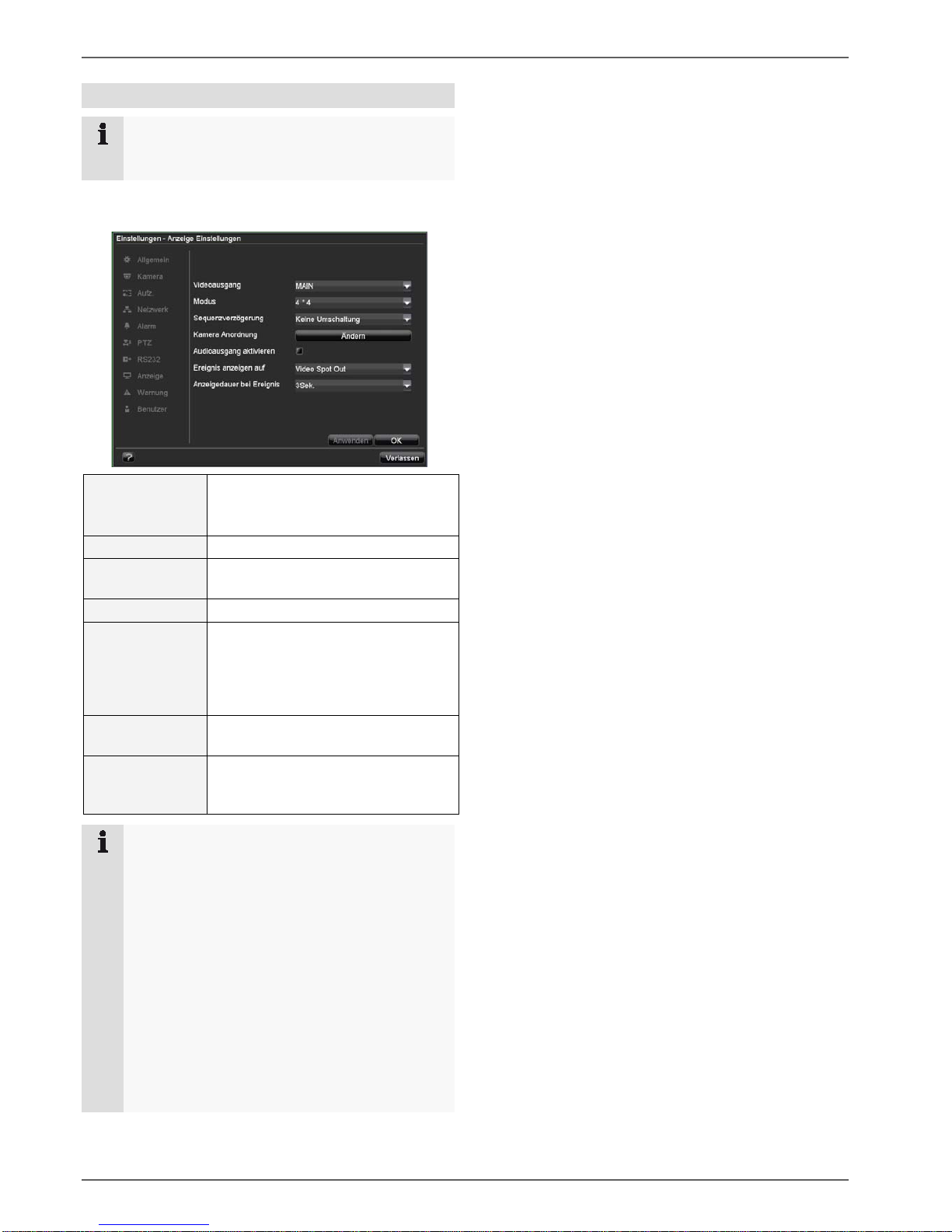

Anzeige..........................................................................................................................................................................38
Einstellungen: Warnung................................................................................................................................................39
Einstellungen: Benutzer ................................................................................................................................................39
Wartung..........................................................................................................................................................................41
Gerät updaten................................................................................................................................................................41
Logdatei durchsuchen...................................................................................................................................................42
System Reset durchführen............................................................................................................................................43
Konfiguration im-/exportieren........................................................................................................................................43
Information.....................................................................................................................................................................43
Herunterfahren...............................................................................................................................................................43

Inhalt
7
Netzwerk .........................................................................................................................................................................44
Allgemein .......................................................................................................................................................................44
Begriffe..........................................................................................................................................................................44
Netzwerkaufbau.............................................................................................................................................................45
Netzwerk-Konfiguration.................................................................................................................................................45
Störungsbehebung........................................................................................................................................................49
Gerät reinigen und pflege .............................................................................................................................................49
Hinweis...........................................................................................................................................................................49
Index................................................................................................................................................................................50
Technische Daten ..........................................................................................................................................................51
Entsorgen .......................................................................................................................................................................53
Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie....................................................................................53
Hinweise zum Umgang mit Batterien.............................................................................................................................53
Wichtiger Hinweis zur Entsorgung von Batterien ..........................................................................................................53
Hinweis auf RoHS EG-Richtlinie....................................................................................................................................53
Glossar............................................................................................................................................................................54
Verwendete Fachbegriffe...............................................................................................................................................54
Über das interne Festplattenlaufwerk..........................................................................................................................56

Kurzanleitung
8
Kurzanleitung
Bevor Sie beginnen
Folgende Vorbereitungen sind zu treffen:
1. Beachten Sie Allgemeine Hinweise, Sicherheitshin-
weise sowie Ausführungen zum Aufstellen und An-
schließen, siehe S. 9.
2. Prüfen Sie den Verpackungsinhalt auf Vollständigkeit
und Beschädigung.
3. Legen Sie die Batterien in die Fernbedienung ein.
Festplatte installieren
Warnung
Schalten Sie das Gerät aus und trennen Sie es
vom Stromnetz!
Achten Sie auf die nötige Erdung, um statische
Entladung zu vermeiden.
1. Installieren Sie die Festplatte. Nutzen Sie hierzu das
mitgelieferte Daten- und Stromkabel.
2. Stellen Sie zunächst die Verbindung zur Hauptplati-
ne mit dem roten Datenkabel her (kleiner Stecker).
3. Verbinden Sie das Stromkabel.
4. Überprüfen Sie die Steckverbindungen auf festen
Sitz.
5. Schließen Sie das Gehäuse.
Hinweis
Benutzen Sie nur Festplatten, die für die Videoauf-
zeichnung und den 24/7 Betrieb freigegeben sind.
Anschlüsse herstellen
Hinweis
Mindestradius bei der Kabelverlegung beachten!
Kabel nicht knicken!
1. Verbinden Sie die analogen Kameras mit den BNC-
Anschlüssen 1 – 4/.
2. Verbinden Sie den Monitor mit dem VGA- oder BNC-
Anschluss.
3. Verbinden Sie die Maus mit dem USB-Anschluss.
4. Stellen Sie den Netzanschluss her.
5. Schalten Sie das Gerät mit dem Netzschalter
POWER an der Geräterückseite ein, die DVR Sta-
tusanzeige an der Gerätefront leuchtet.
Gerät konfigurieren
•Führen Sie die einzelnen Schritte des ‚Einrichtungs-
assistenten’ aus, siehe S. 16.
•Folgende Einstellungen werden nacheinander konfi-
guriert:
•Sprache der Bedieneroberfläche wählen
•Einrichtung des Administrators
•Festplattenverwaltung (Initialisierung etc.)
•Aufzeichnungs-Einstellungen
•Netzwerkeinstellungen
Hinweis
Informieren Sie sich auf der ABUS Homepage
(www.abus-sc.com), ob neue Firmware Up-
dates für dieses Gerät verfügbar sind und in-
stallieren Sie diese.
•Beachten Sie die Menü-Übersicht S. 29 sowie die
Hinweise und Erläuterung zur grundlegenden Bedie-
nung des Systems S. 13.
Beachten Sie die Erläuterungen zu:
Live-Darstellung S. 18
Wiedergabe S. 23
PTZ S. 25
Datenexport S. 32
Fehlersuche S. 49
Passwort
Warnung
Notieren Sie sich das Admin-Passwort.
Voreingestellt ist
„1 2 3 4 5“.

Wichtige Sicherheitshinweise
9
Wichtige Sicherheitshinweise
Symbolerklärung
Folgende Symbole werden in der Anleitung bzw. auf dem
Gerät verwendet:
Symbol Signalwort Bedeutung
Warnung Warnhinweis auf Verletzungsge-
fahren oder Gefahren für Ihre
Gesundheit.
Warnung Warnhinweis auf Verletzungsge-
fahren oder Gefahren für Ihre
Gesundheit durch elektrische
Spannung.
Wichtig Sicherheitshinweis auf mögliche
Schäden am Gerät/Zubehör.
Hinweis Hinweis auf wichtige Informatio-
nen.
Folgende Auszeichnungen werden im Text verwendet:
Bedeutung
1. …
2. … Handlungsaufforderung/-anweisung mit festge-
legter Reihenfolge der Handlungsschritte im
Text
•…
•…
Aufzählung ohne festgelegte Reihenfolge im
Text bzw. Warnhinweis
Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät ausschließlich für den Zweck
für den es gebaut und konzipiert wurde! Jede andere
Verwendung gilt als nicht bestimmungsgemäß!
Dieses Gerät darf nur für folgende(n) Zweck(e) verwen-
det werden:
•Dieser Digitalrekorder dient in Kombination mit ange-
schlossenen Videosignalquellen (S/W und Farbkame-
ras) und Videoausgabegeräten (CRT oder TFT Moni-
tore) zur Überwachung von Objekten.
Hinweis
Die Datenspeicherung unterliegt länderspezifi-
schen Datenschutzrichtlinien.
Weisen Sie Ihren Kunden bei der Installation auf
das Vorhandensein dieser Richtlinien hin.
Allgemein
Vor der ersten Verwendung des Gerätes lesen Sie bitte
die folgenden Anweisungen genau durch und beachten
Sie alle Warnhinweise, selbst wenn Ihnen der Umgang
mit elektronischen Geräten vertraut ist.
Warnung
Bei Schäden die durch Nichtbeachten dieser Be-
dienungsanleitung verursacht werden, erlischt der
Garantieanspruch.
Für Folgeschäden übernehmen wir keine Haftung!
Warnung
Bei Personen- und/oder Sachschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, über-
nehmen wir keine Haftung.
In solchen Fällen erlischt jeder Garantieanspruch!
Bewahren Sie dieses Handbuch sorgfältig als zukünftige
Referenz auf.
Wenn Sie das Gerät verkaufen oder weitergeben, händi-
gen Sie unbedingt auch diese Anleitung aus.
Dieses Gerät wurde unter Einhaltung internationaler
Sicherheitsstandards gefertigt.
Stromversorgung
•Betreiben Sie dieses Gerät nur an einer Stromquelle,
die die auf dem Typenschild angegebene Netzspan-
nung liefert.
•Falls Sie nicht sicher sind, welche Stromversorgung
bei Ihnen vorliegt, wenden Sie sich an Ihr Energie-
versorgungsunternehmen.
Warnung
Beugen Sie Datenverlust vor!
Verwenden Sie das Gerät stets an einer Unter-
brechungsfreien Stromversorgung USV mit Über-
spannungsschutz.
•Trennen Sie das Gerät von der Netzstromversor-
gung, bevor Sie Wartungs- oder Installationsarbeiten
durchführen.
•Der Ein-/Aus-Schalter dieses Gerätes trennt das Ge-
rät nicht vollständig vom Stromnetz.
•Um das Gerät vollständig vom Netz zu trennen, muss
der Netzstecker aus der Netzsteckdose gezogen
werden. Daher sollte das Gerät so aufgestellt wer-
den, dass stets ein direkter und ungehinderter Zu-
gang zur Netzsteckdose gewährleistet ist und der
Stecker in einer Notsituation sofort abgezogen wer-
den kann.

Wichtige Sicherheitshinweise
10
•Um Brandgefahr auszuschließen, sollte der Netzste-
cker vor einem längeren Nichtgebrauch des Gerätes
grundsätzlich von der Netzsteckdose getrennt wer-
den. Vor einem Sturm und/oder Gewitter mit Blitz-
schlaggefahr trennen Sie das Gerät bitte vom Strom-
netz. Oder schließen Sie das Gerät an eine USV an.
Warnung
Niemals das Gerät selbst öffnen! Es besteht die
Gefahr eines Stromschlags!
Sollte es erforderlich sein, das Gerät zu öffnen,
wenden Sie sich bitte an geschultes Fachpersonal
oder Ihren Facherrichter.
•Der Einbau oder Umbau einer Festplatte sollte nur
von ausgebildetem Personal oder Ihrem Facherrich-
ter erfolgen.
Warnung
Einbauten oder Modifikationen des Gerätes führen
zum Garantieverlust, wenn diese nicht durch
Fachpersonal erfolgen.
Wir empfehlen den Einbau einer Festplatte durch
einen Facherrichter durchführen zu lassen.
Bei unsachgemäßem Einbau der Festplatte er-
lischt die Garantie!
Überlastung/Überspannung
•Vermeiden Sie die Überlastung von Netzsteckdosen,
Verlängerungskabeln und Adaptern, da dies zu ei-
nem Brand oder einem Stromschlag führen kann.
•Um Beschädigungen durch Überspannungen (Bei-
spiel Gewitter) zu vermeiden, verwenden Sie bitte ei-
nen Überspannungsschutz.
Kabel
•Fassen Sie alle Kabel immer am Stecker und ziehen
Sie nicht am Kabel selbst.
•Fassen Sie das Netzkabel niemals mit nassen Hän-
den an, da dies einen Kurzschluss oder elektrischen
Schlag verursachen kann.
•Stellen Sie weder das Gerät, Möbelstücke oder ande-
re schwere Gegenstände auf die Kabel und achten
Sie darauf, dass diese nicht geknickt werden, insbe-
sondere am Stecker und an den Anschlussbuchsen.
•Machen Sie niemals einen Knoten in ein Kabel, und
binden Sie es nicht mit anderen Kabeln zusammen.
•Alle Kabel sollten so gelegt werden, dass niemand
darauf tritt oder behindert wird.
•Ein beschädigtes Netzkabel kann einen Brand oder
elektrischen Schlag verursachen. Prüfen Sie das
Netzkabel von Zeit zu Zeit.
•Verändern oder manipulieren Sie Netzkabel und
Netzstecker nicht.
•Verwenden Sie keine Adapterstecker oder Verlänge-
rungskabel, die nicht den geltenden Sicherheitsnor-
men entsprechen und nehmen Sie auch keine Eingrif-
fe an den Strom- und Netzkabeln vor!
Aufstellort/Betriebsumgebung
•Stellen Sie das Gerät auf eine feste, ebene Oberflä-
che und stellen Sie keine schweren Gegenstände auf
das Gerät.
•Das Gerät ist nicht für den Betrieb in Räumen mit ho-
her Temperatur oder Luftfeuchtigkeit (z. B. Badezim-
mer) oder übermäßigem Staubaufkommen ausgelegt.
•Betriebstemperatur und Betriebsluftfeuchtigkeit:
-10 °C bis 55 °C, maximal 85 % relativer Feuchte.
Das Gerät darf nur in gemäßigtem Klima betrieben
werden.
Achten Sie darauf, dass
•immer eine ausreichende Belüftung gewährleistet ist
(stellen Sie das Gerät nicht in Regale, auf einem di-
cken Teppich, auf ein Bett oder dorthin, wo Belüf-
tungsschlitze verdeckt werden, und lassen Sie min-
destens 10 cm Abstand zu allen Seiten);
•keine direkten Wärmequellen (z. B. Heizungen) auf
das Gerät wirken;
•kein direktes Sonnenlicht oder starkes Kunstlicht auf
das Gerät trifft;
•das Gerät nicht in unmittelbarer Nähe von Magnetfel-
dern (z. B. Lautsprechern) steht;
•keine offenen Brandquellen (z. B. brennende Kerzen)
auf oder neben dem Gerät stehen;
•der Kontakt mit Spritz- und Tropfwasser und aggres-
siven Flüssigkeiten vermieden wird,
•das Gerät nicht in der Nähe von Wasser betrieben
wird, insbesondere darf das Gerät niemals unterge-
taucht werden (stellen Sie keine mit Flüssigkeiten ge-
füllten Gegenstände, z. B. Vasen oder Getränke auf
oder neben das Gerät);
•das Gerät soll keinen starken Temperaturschwan-
kungen ausgesetzt wird, da sonst Luftfeuchtigkeit
kondensieren und zu elektrischen Kurzschlüssen füh-
ren kann;
•das Gerät keinen übermäßigen Erschütterungen und
Vibrationen ausgesetzt wird.
Fernbedienung
•Wenn das Gerät längere Zeit nicht betrieben wird,
entnehmen Sie alle Batterien, da diese auslaufen und
das Gerät beschädigen können.

Wichtige Sicherheitshinweise
11
Wartung und Pflege
Wartungsarbeiten sind erforderlich, wenn das Gerät be-
schädigt wurde, z. B. wenn Netzstecker, Netzkabel oder
Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände
ins Innere des Gerätes gelangt sind, es Regen oder
Feuchtigkeit ausgesetzt wurde, oder wenn es nicht ein-
wandfrei funktioniert oder heruntergefallen ist.
•Trennen Sie das Gerät für Wartungstätigkeiten (z. B.
Reinigen) vom Netz!
•Falls Sie Rauchentwicklung, ungewöhnliche Geräu-
sche oder Gerüche feststellen, schalten Sie das Ge-
rät sofort aus und ziehen Sie den Netzstecker aus
der Steckdose. In diesen Fällen darf das Gerät nicht
weiter verwendet werden, bevor eine Überprüfung
durch einen Fachmann durchgeführt wurde.
•Lassen Sie alle Wartungsarbeiten nur von qualifizier-
tem Fachpersonal durchführen.
•Öffnen Sie niemals das Gehäuse des Gerätes oder
des Zubehörs. Bei geöffnetem Gehäuse besteht Le-
bensgefahr durch einen elektrischen Schlag.
•Das Gehäuse des Gerätes und die Fernbedienung
mit einem feuchten Tuch reinigen.
•Keine Lösungsmittel, Spiritus, Verdünnungen usw.
verwenden; sie könnten die Oberfläche des Gerätes
beschädigen.
•Keine der folgenden Substanzen verwenden:
•Salzwasser, Insektenvernichtungsmittel, chlor- oder
säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.
•Mit dem Baumwolltuch sanft über die Oberfläche rei-
ben, bis diese vollständig trocken ist.
Warnung
Das Gerät arbeitet mit gefährlicher Spannung.
Das Gerät darf daher nur durch autorisierte Fach-
leute geöffnet werden. Alle Wartungs- und Ser-
vicearbeiten müssen von autorisierten Unterneh-
men durchgeführt werden. Unsachgemäße Repa-
raturen können den Benutzer des Gerätes in Le-
bensgefahr bringen.
Zubehör
•Schließen Sie nur ausdrücklich dafür vorgesehene
Geräte an. Andernfalls kann es zu Gefahrensituatio-
nen oder Schäden am Gerät kommen.
Inbetriebnahme
•Vor der ersten Inbetriebnahme alle Sicherheits- und
Bedienhinweisung beachten!
•Öffnen Sie das Gehäuse nur zum Einbauen der
Festplatte.
Warnung
Vergewissern Sie sich bei Installation in einer vor-
handenen Videoüberwachungsanlage, dass alle
Geräte von Netz- und Niederspannungsstromkreis
getrennt sind!
Warnung
Übernehmen Sie im Zweifelsfall die Montage, In-
stallation und Verkabelung nicht selbst vor, son-
dern überlassen Sie dies einem Fachmann.
Unsachgemäße und laienhafte Arbeiten am
Stromnetz oder an den Hausinstallationen stellen
nicht nur Gefahr für Sie selbst dar, sondern auch
für andere Personen.
Verkabeln Sie die Installationen so, dass Netz-
und Niederspannungskreise stets getrennt verlau-
fen und an keiner Stelle miteinander verbunden
sind oder durch einen Defekt verbunden werden
können.
Kinder
•Elektrische Geräte nicht in Kinderhände gelangen
lassen! Lassen Sie Kinder niemals unbeaufsichtigt
elektrische Geräte benutzen. Kinder können mögliche
Gefahren nicht immer richtig erkennen. Kleinteile
können bei Verschlucken lebensgefährlich sein.
•Bewahren Sie die Batterien und Akkus für Kleinkinder
unerreichbar auf. Wurde eine Batterie oder ein Akku
verschluckt, muss sofort medizinische Hilfe in An-
spruch genommen werden.
•Halten Sie auch die Verpackungsfolien von Kindern
fern. Es besteht Erstickungsgefahr!
•Dieses Gerät gehört nicht in Kinderhände. Federnde
Teile können bei unsachgemäßer Benutzung heraus-
springen und Verletzungen (z.B. Augen) bei Kindern
verursachen.

Einführung
12
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien. Die Konformität
wurde nachgewiesen, die entsprechenden Erklärungen
und Unterlagen sind beim Hersteller (www.abus-sc.com)
hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrenlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die
komplette Bedienungsanleitung durch, beachten Sie alle
Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnun-
gen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bei Fragen wenden Sie sich an ihren Facherrichter oder
Fachhandelspartner!
Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter
Sorgfalt erstellt. Sollten Ihnen dennoch Auslas-
sungen oder Ungenauigkeiten auffallen, so teilen
Sie uns diese bitte auf der Rückseite des Hand-
buchs angegebener Adresse mit. Die ABUS Secu-
rity-Center GmbH übernimmt keinerlei Haftung für
technische und typografische Fehler und behält
sich das Recht vor, jederzeit ohne vorherige An-
kündigung Änderungen am Produkt und an den
Bedienungsanleitungen vorzunehmen. ABUS Se-
curity-Center ist nicht für direkte und indirekte Fol-
geschäden haftbar oder verantwortlich, die in Ver-
bindung mit der Ausstattung, der Leistung und
dem Einsatz dieses Produkts entstehen. Es wird
keinerlei Garantie für den Inhalt dieses Doku-
ments übernommen.
Allgemeine Informationen
Um das Gerät richtig zu verwenden, lesen Sie dieses
Benutzerhandbuch sorgfältig durch und bewahren Sie es
zum späteren Gebrauch auf.
Dieses Handbuch enthält Anleitungen zur Bedienung
und zur Wartung des Rekorders. Verständigen Sie zur
Reparatur des Gerätes einen autorisierten Fachbetrieb.
Auspacken
Während Sie das Gerät auspacken, handhaben sie die-
ses mit äußerster Sorgfalt.
Verpackungen und Packhilfsmittel sind recyclingfähig
und sollen grundsätzlich der Wiederverwertung zuge-
führt werden.
Wir empfehlen Ihnen:
Papier-, Pappe und Wellpappe bzw. Kunststoffverpa-
ckungsteile sollten in die jeweils dafür vorgesehenen
Sammelbehälter gegeben werden.
Solange solche in Ihrem Wohngebiet noch nicht vorhan-
den sind, können Sie diese Materialien zum Hausmüll
geben.
Bei einer eventuellen Beschädigung der Originalverpa-
ckung, prüfen Sie zunächst das Gerät. Falls das Gerät
Beschädigungen aufweist, senden Sie dieses mit Verpa-
ckung zurück und kontaktieren Sie den Hersteller.
Lieferumfang
•ABUS Digitalrekorder
•Netzteil und Netzkabel
•USB Maus
•Anschluss-Kabel und Schrauben für Festplatte
•Software CD
•Benutzerhandbuch

Systembedienung
13
Systembedienung
Allgemeines
Sie können das Gerät folgendermaßen steuern:
•Fernbedienung
•USB-Maus
Bedienelemente am Gerät
Hinweis
Beachten Sie die Übersicht auf S. 3.
Nr.
Bezeichnung
Funktion
1
USB-Anschluss
•Anschluss einer USB-Maus
•Anschluss eines USB-Sticks zur Datensiche-
rung
2 IR-Empfänger
für die Fernbedienung
3 Power LED
Leuchtet blau wenn System eingeschaltet
4 HDD LED
Blinkt blau bei Zugriff auf Festplatte
5 Netzwerk LED
Leuchtet rot bei Netzwerkzugriff
Anschlüsse an der Rückseite
Hinweis
Beachten Sie die Übersicht auf S. 3.
Nr.
Bezeichnung
Funktion
6 VIDEO OUT: BNC Monitorausgang
7
USB-Anschluss
•Anschluss einer USB-Maus
•Anschluss eines USB-Sticks zur Datensiche-
rung
8 VIDEO IN: BNC-Eingänge
9
VGA: VGA Monitorausgang
10 LAN:
10/100 MBit Ethernet-LAN Anschluss
11
RS-485: Anschluss für PTZ Kameras
12
12 VDC Stromanschluss
13 Netzschalter
14
Anschluss für Erdungsleitung
Bedienelemente der Fernbedienung
Hinweis
Beachten Sie die Grafik der Fernbedienung auf
S. 4.
Nr.
Bezeichnung
Funktion
21 DEV:
Fernbedienung mit der Geräte-ID zuordnen
22 Alphanumerische Tasten:
•Kamera (Kanal) in der Liveansicht auswählen
•Eingabe Buchstaben, Ziffern in Eingabefel-
dern
23
A:
Eingabe ändern (Groß/Klein, Symbole, Ziffern)
24
PLAY:
Wiedergabe starten
25
VOIP:
•Nicht belegt
26
PREV
Bildschirmdarstellung in der Liveansicht ändern
27
Navigationstasten:
bei der Wiedergabe:
•, Geschwindigkeit einstellen
•, Voriger/nächster Tag
in der Live-Darstellung:
•Kamera auswählen (Kanalwahl)
in Menüs:
•Navigieren
28
ESC:
•Nicht belegt
29
nicht belegt
30
nicht belegt
31
Zoom +:
Bildausschnitt im PTZ-Modus vergrößern
32
F1:
in Listenfeldern
•Auswahl alle Optionen
33
Zoom -:
Bildausschnitt im PTZ-Modus verkleinern
34
F2:
durch TABs schalten
35
IRIS-: Im PTZ-Modus:
•Schließen der Iris
36
Focus-: Im PTZ-Modus:
•Bildausschnitt im PTZ-Modus verkleinern
37
IRIS+: Im PTZ-Modus:
•Öffnen der Iris
38
Focus+: Im PTZ-Modus:
•Bildausschnitt im PTZ-Modus vergrößern
39
◄II: Pause / Wiedergabe rückwärts

Systembedienung
14
40
: Wiedergabe stoppen
41
PTZ :
PTZ-Steuerung einschalten
42
Enter-Taste

II:
•Auswahl bestätigen
•‚Checkbox’ aktivieren/deaktivieren
Bei der Wiedergabe:
•PLAY/PAUSE
Single Play Modus:
•einzelnen Frame weiterschalten
43
MENU:
•Hauptmenü aufrufen
•Tastenton ein-/ausschalten (5 s drücken)
44
REC:
Manuelle Aufzeichnung öffnen/starten
45
INFO:
•In der Liveansicht zu anderem Monitor um-
schalten
46
EDIT:
Allgemein:
•Texteingaben aktivieren, in Textfeldern
Backspace
47 POWER:
Ein-/Ausschalten (5 Sekunden gedrückt halten)
Bedienung mit der Maus
Hinweis
Die weitere Beschreibung in dieser Bedienungs-
anleitung erfolgt mit der Maus.
Das Gerät ist zur Verwendung mit einer USB-
Maus geeignet. Verbinden Sie die Maus mit dem
USB-Anschluss.
Taste
Funktion
links Einzelklick:
•Auswahl im Menü, Aktivierung eines Einga-
befeldes bzw. eines TABs
Doppelklick:
•Wechseln der Bildschirmdarstellung Einzel-
bild-Mehrfachbilder bei Live-Darstellung und
Wiedergabe
Klicken und Ziehen:
•im PTZ-Modus: Steuern der Kameras
rechts Einzelklick:
•Aufrufen des Popup-Menüs
Scroll-
Rad In der Live-Darstellung:
•vorige/nächste Kamera einblenden
Im Menü:
•durch die Menüs scrollen

Systembedienung
15
Bildschirmtastatur
Wenn Sie mit der Maus auf ein Texteingabefeld klicken,
erscheint die Bildschirmtastatur:
Die Tasten haben die identische Funktion einer Compu-
ter-Tastatur.
•Um ein Zeichen einzugeben, klicken Sie mit dem lin-
ken Mauszeiger darauf.
•Um die Eingabe abzuschließen, klicken Sie auf
Enter.
•Um das Zeichen vor dem Cursor zu löschen, klicken
Sie auf .
•Um zwischen Groß- und Kleinschreibung zu wech-
seln, klicken Sie auf das umrahmte a. Die aktive Ein-
stellung wird oberhalb der Tastatur angezeigt.
•Um eine Eingabe abzubrechen oder das Feld zu ver-
lassen, klicken Sie auf ESC.
Gerät starten
Achtung
Das Gerät darf nur an die auf dem Typenschild
angegebene Netzspannung angeschlossen wer-
den!
Verwenden Sie zur Sicherheit eine Unterbre-
chungsfreie Stromversorgung USV.
Wenn das Gerät an die Stromversorgung angeschlossen
und der Hauptschalter an der Geräterückseite einge-
schaltet ist, leuchtet die DVR Status LED.
1. Während des Startvorgangs führt das Gerät einen
Selbsttest durch.
2. Abschließend erscheint der Einrichtungsassistent.
Beenden Sie diesen, um zur Live-Darstellung zu ge-
langen.
Gerät ausschalten, sperren, neu starten
Klicken Sie im Hauptmenü auf Herunterfahren. Die Über-
sicht erscheint.
1. Wählen Sie zum Ausschalten die Option Herunter-
fahren und bestätigen Sie die Abfrage mit Ja. Das
Gerät wird ausgeschaltet.
•Während des Ausschaltvorgangs keine Taste
drücken!
2. Wählen Sie zum Sperren des Systems das linke
Symbol Sperren. Die Benutzeroberfläche ist ge-
sperrt, um in das Menü zu gelangen, ist die Eingabe
eines Kennwortes notwendig.
3. Wählen Sie zum Neustart das rechte Symbol Neu-
start. Das Gerät führt einen Neustart durch.

Einrichtungsassistent
16
Einrichtungsassistent
System einrichten
Der Einrichtungsassistent führt Sie durch die notwendi-
gen Grundeinstellungen des Systems. Danach ist der
DVR zur Aufnahme und Überwachung eingerichtet.
Hinweis
Sämtliche Detaileinstellungen finden Sie im Gerä-
temenü, siehe Übersicht auf S. 29.
Nach dem erstmaligen Einschalten erscheint die Sprach-
Auswahl:
1. Klicken Sie in das Eingabefeld und wählen Sie Ihre
Sprache aus der Liste. Zum Fortfahren auf Nächste
klicken. Folgende Abfrage erscheint:
•Klicken Sie auf Nächste, um den Assistenten zu star-
ten.
Hinweis
Nachdem das System eingerichtet ist, können Sie
die „Checkbox“ deaktivieren, das Häkchen wird
ausgeblendet und der Assistent nicht mehr auto-
matisch gestartet.
Administrator einrichten
Warnung
Notieren Sie sich das Admin-Passwort.
Voreingestellt ist
„1 2 3 4 5“
.
1. Klicken Sie in das Eingabefeld und geben Sie das
Admin Passwort ein.
2. Um ein neues Passwort zu vergeben, aktivieren Sie
die „Checkbox“ vor Neues Admin Passwort.
3. Geben Sie das neue Passwort ein und bestätigen
Sie Ihre Eingabe im Feld darunter.
4. Klicken Sie auf Nächste.

Einrichtungsassistent
17
Festplattenverwaltung
1. Klicken Sie auf Eingabe.
2. Um eine neue Festplatte einzurichten, aktivieren Sie
die „Checkbox“ und klicken Sie dann auf Initial.
Warnung
Dabei werden alle darauf befindlichen Daten ge-
löscht!
3. Bestätigen Sie die Sicherheitsabfrage mit OK. Die
Festplatte wird für die Verwendung eingerichtet. Der
Fortschritt wird mit dem Statusbalken angezeigt.
4. Beenden Sie die Einstellung mit OK und klicken Sie
auf Weiter.
Aufzeichnungseinstellungen
1. Klicken Sie auf Eingabe.
2. Wählen Sie im TAB Allgemein die Kamera aus und
legen Sie Einstellungen fest.
3. Klicken Sie auf den TAB Zeitplan und auf die Schalt-
fläche Bearbeiten.
4. Aktivieren Sie die „Checkbox“ Zeitplan aktivieren und
Gesamter Tag. Damit ist die Aufzeichnung für den
ganzen Tag eingeschaltet.
5. Beenden Sie die Einstellung mit OK. Die Einstellun-
gen werden in der Zeitplanübersicht farbig darge-
stellt.
6. Um diesen Zeitplan auf andere Kameras zu übertra-
gen, wählen Sie die Kamera aus (oder Alle, um alle
Kameras mit den gleichen Parametern zu versehen)
und bestätigen Sie mit Kopiere.
7. Beenden Sie die Einstellung mit OK und klicken Sie
auf Weiter.
Netzwerkeinstellungen
1. Klicken Sie auf Eingabe.
Hinweis
Erfragen Sie beim zuständigen Netzwerk-
Administrator, ob Sie DHCP wählen können oder
die IP-Adresse und die weiteren Einstellungen
manuell vornehmen müssen.
2. DHCP aktiv: wenn im Netzwerk-Router DHCP ein-
gerichtet ist, aktivieren Sie die „Checkbox“ DHCP.
Sämtliche Netzwerkeinstellungen werden dann au-
tomatisch vorgenommen
3. DHCP nicht aktiv: geben Sie die Daten manuell ein
(IP-Adresse, Subnetz-Maske sowie das standard-
mäßig eingestellte Gateway = IP-Adresse des Rou-
ters).
Eine typische Adressvergabe könnte folgenderma-
ßen aussehen:
•IP-Adresse: 192.168.0.50
•Subnetzmaske: 255.255.255.0
•Standardgateway: 192.168.0.1
•Primärer DNS: 192.168.0.1
4. Beenden Sie die Einstellung mit OK und klicken Sie
auf Erledigt.

Liveansicht
18
Liveansicht
Überblick
Die Liveansicht startet automatisch nach dem Einschal-
ten des Gerätes.
Durch mehrmaliges Drücken der Taste Menu gelangen
Sie ebenso zur Liveansicht zurück.
In der Kopfzeile befinden sich die Menüs
•Hauptmenü
•Wiedergabe
•PTZ
Rechts befindet sich das Popup-Menü der Ansichten.
Rechts ist das Datum und die Uhrzeit dargestellt.
•Um das Popup-Menü der Ansichten zu öffnen, kli-
cken Sie im Menübalken oben rechts auf das Symbol
des Rechtecks.
•Um durch die verschiedenen Ansichten zu schalten,
klicken Sie auf eines der Symbole.
Im Hauptbildschirm werden die Signale der angeschlos-
senen Kameras dargestellt.
•Mit Doppelklick der linken Maustaste können Sie das
jeweilige Kamerabild als Vollbild darstellen oder wie-
der zu ursprünglichen Ansicht zurückschalten.
Statussymbole
•Folgende Symbole werden je nach Betriebsstatus
des Gerätes dargestellt:
Symbol
Bedeutung
Ereignis erkannt
•Bewegungserkennung durch Sensor, HDD
Fehler,…
R
R
rot: Aufzeichnung
•Ereignis-Aufzeichnung
blau: Aufzeichnung
•Dauer-Aufzeichnung
Popup-Menü bei Mausbedienung
Hinweis
Drücken Sie die rechte Maustaste, während der
Mauszeiger über einem Live-Bild befindet.
Folgende Einstellungen sind möglich, der Pfeil nach
rechts zeigt, dass sich ein Untermenü zur Auswahl öffnet:

Liveansicht
19
Einzelansicht Vollbild der gewählten Kamera
Mehrfachansicht Verschiedene Kameralayouts
Nächste Kamera
Darstellung der nächsten Kamera(s)
Sequenzanzeige
Startet die Kamerasequenz
Digitaler Zoom Vergrößern des Bildausschnitts
PTZ PTZ-Modus aktivieren
Wiedergabe zur Wiedergabe wechseln
Menü Öffnet das Hauptmenü
Hinweis
Sequenzanzeige:
Legen Sie in den Anzeige-Einstellungen die Se-
quenzverzögerung für die Darstellung fest.
Digitaler Zoom
Diese Funktion öffnet ein vierfach vergrößertes Bild.
•Klicken Sie mit der linken Maustaste im kleinen Bild-
fenster und verschieben Sie den Markierungsrahmen
bei gedrückter Maustaste.
•Der gewählte Ausschnitt wird digital vergrößert.
•Zum Beenden: Zuerst Rechtsklick und dann Links-
klick auf Verlassen.

Liveansicht
20
Einstellungen
Hinweis
Die Liveansicht kann folgendermaßen eingestellt
werden.
Öffnen Sie das Hauptmenü und klicken Sie auf Einstel-
lungen und dann Anzeige:
Videoausgang VGA, MAIN
Wählt den Anschluss aus, an dem
die Einstellungen geändert werden.
Modus Verschiedene Kameralayouts
Sequenzverzöge-
rung Umschaltzeit zwischen den einzel-
nen Kameras bei Sequenzanzeige
Kameraausgang Kameraanordnung in der Liveansicht
Audioausgabe Audioausgabe des Videoausgangs
aktivieren/deaktivieren. Das Audio-
signal wird nur ausgegeben, wenn
der entsprechende Kameraeingang
als Vollbild dargestellt wird.
Ereignisaus-
gangsport Monitor für die Ausgabe von Ereig-
nissen zuweisen
Anzeigezeit in Sekunden, die das Ereignis auf
dem zugewiesenen Monitor ange-
zeigt wird
Hinweis
VGA-Monitor angeschlossen
Ein angeschlossener VGA-Monitor wird beim Start
automatisch erkannt. Das Hauptvideosignal wird
mit Audio auf dem VGA-Monitor ausgegeben.
Der BNC-Ausgang „1“ zeigt eine 4-fach Ansicht
oder ein Vollbild in Sequenz an.
Ist beim Start das VGA-
Kabel nicht am Monitor angeschlossen,
wird das Hauptvideosignal am BNC-Anschluss „1“ ausgege-
ben. Schließen Sie das VGA-Kabel an und starten Sie den Re-
korder erneut um die automatische Erkennung durchzuführen.
Kein VGA-Monitor angeschlossen:
Am BNC-Anschluss „1“ wird das Hauptvideosignal
ausgegeben. Der BNC-Ausgang „2“ zeigt die Ka-
meras als Vollbild in Sequenz an.
Kameraausgang einstellen
Sie können maximal 4 Kameras in der Liveansicht
gleichzeitig einstellen.
1. Klicken Sie auf Ändern:
2. Wählen Sie den Darstellungs-Modus aus.
•1 x 1
•2 x 2
3. Mit den Navigationstasten weisen Sie dem jeweiligen
Bildschirmausschnitt das gewünschte Kamerasignal
zu.
•Die Einstellung X bedeutet, dass diese Kamera
nicht gezeigt wird.
4. Klicken Sie auf OK, um die Einstellung zu überneh-
men.
