Abus TVVR41200 User manual

Quickguide für 650 TVL Realtime Digitalrekorder: TVVR41200 I TVVR41210 | TVVR41220
Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihren Rekorder.
Detaillierte Informationen erhalten Sie in der beiliegenden Bedienungsanleitung.
PLAY MENU
LIVE POWER
www.homeelectric.de

Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf eines unserer
Produkte. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechen-
den Erklärungen und Unterlagen sind beim Hersteller
hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker
Kreuthweg 5, 86444 Ang, GERMANY.
Um diesen Standard zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Lesen Sie vor Inbetrieb-
nahme des Produkts die komplette Bedienungsanlei-
tung, beachten Sie alle Bedienungs- und Sicherheits-
hinweise!
Alle enthaltenen Firmennamen und Produktbezeich-
nungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an
Ihren Fachhandelspartner!
PLAY MENU
LIVE POWER

3
Deutsch
Deutsch
Lieferumfang ......................... 4
Warnhinweise ......................... 5
Anschlüsse ......................... 6
Hardwareinstallation ......................... 8
Sowareeinrichtung ......................... 10
English
Scope of delivery ......................... 18
Warnings ......................... 19
Connections ......................... 20
Hardware Installation ......................... 22
Soware Set-up ......................... 24
Français
Étendue de la livraison ......................... 32
Avertissements ......................... 33
Connexions ......................... 34
Installation matérielle ......................... 36
Installation - Logiciel ......................... 38
Nederlands
Leveringsomvang ......................... 46
Belangrijke instructies ......................... 47
Aansluitingen ......................... 48
Hardware-installatie ......................... 50
Soware - congureren ......................... 52
Dansk
Leveringsomfang ......................... 60
Advarselshenvisninger ......................... 61
Tilslutninger ......................... 62
Hardwareinstallation ......................... 64
Soware - Indstilling ......................... 66
Polski
Zakres dostawy ......................... 74
Wskazówki ostrzegawcze ......................... 75
Złącza ......................... 76
Instalacja sprzętu ......................... 78
Konguracja oprogramowania ......................... 80
Inhaltsverzeichnis

4
Deutsch

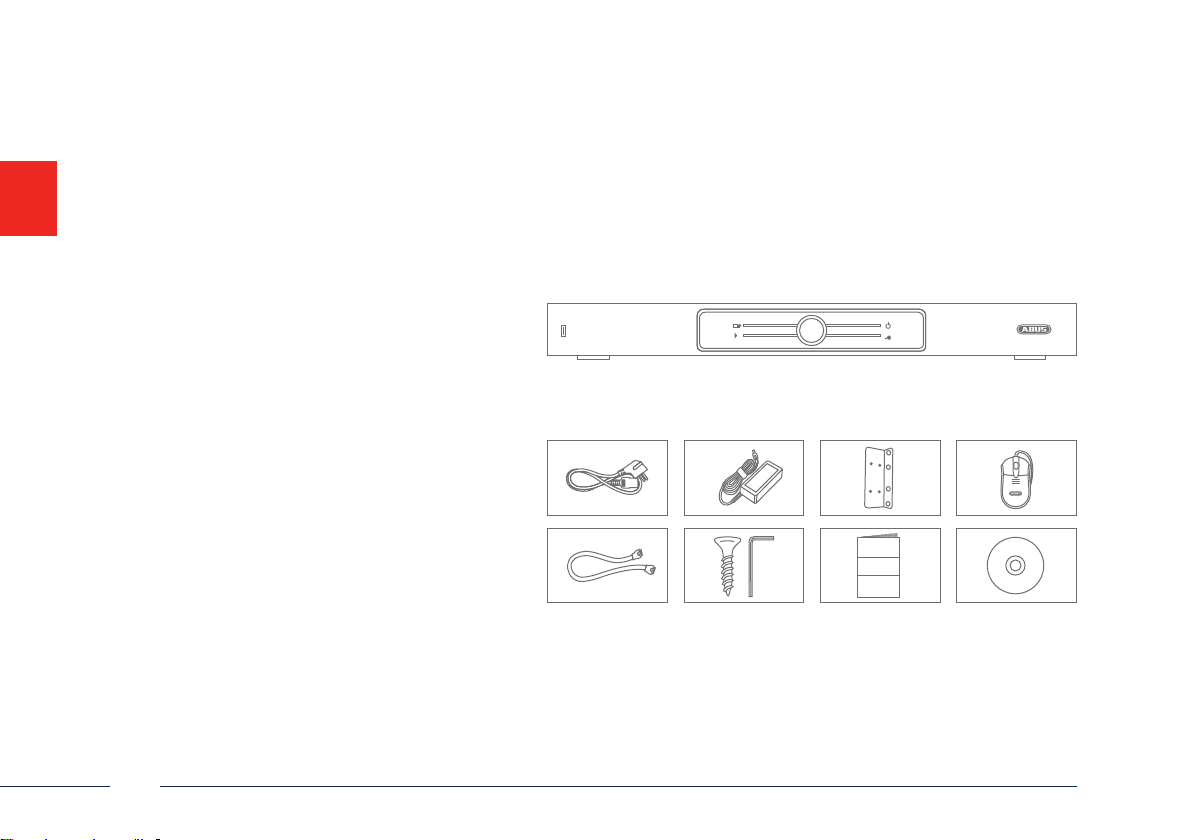

• 4-Kanal Analogrekorder
(TVVR41200)
• 8-Kanal Analogrekorder
(TVVR41210)
• 16-Kanal Analogrekorder
(TVVR41220)
• Netzteil
• 3x Netzkabel (DE, UK, AU)
• SATA-Kabel und Schrauben
für Festplatten
• Halterung und Schrauben
für Server-Schrank
• USB Maus
• Quickguide
• Anleitung
• CD
Lieferumfang
PLAY MENU
LIVE POWER
Quick Guide
+ DE, UK, AU

5
Deutsch
Warnhinweise
Betreiben und lagern Sie den
Rekorder nur unter den vom
Hersteller empfohlenen
Umgebungsbedingungen.
Achten Sie darauf, dass immer eine
ausreichende Belüung vorhanden ist.
Achten Sie auf eine unterbrechungs-
freie Stromversorgung.
Halten Sie starke Magnetfelder
vom Rekorder fern.
Halten Sie Flüssigkeiten vom
Rekorder fern.
Schalten Sie den Rekorder aus,
bevor Sie Peripheriegeräte
anschließen oder entfernen.

6
Deutsch
Anschlüsse
PLAY MENU
LIVE POWER
Jog-Shuttle
Wahl des Betriebsmodus
USB
Anschluss für USB-Geräte

7
Deutsch
Video IN
BNC-Eingang für analoge Kameras Video Out
Spot-Ausgang Audio IN
Chinch Eingänge
Power
Ein- und Ausschalter des Gerätes
Alarm IN / Alarm OUT
Max. 16 Alarmeingänge,
Max. 4 Relaisausgänge
12 V DC
Stromanschluss
RS-485
Anschluss für PTZ Kameras
LAN
RJ45-Anschluss für eine Netzwerkverbindung
Loop out
Jeder Kameraeingang wird hier
durchgeschlien wieder ausgegeben
USB
Anschluss für USB-Geräte
VGA
Monitoranschluss VGA
(9 Pin), Videoausgangssignal
Audio Out
Audioausgang Chinch
(synchronisiert mit dem Video-Ausgang)
HDMI
HDMI Monitor Anschluss
1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
16
POWER
12VVGAHDMI LAN RS-485AUDIO OUT IN — ALARM — OUT
LOOP OUT
AUDIO IN
1 2 3 4
VIDEO IN
VIDEO OUT

8
Deutsch
1 2
Hardwareinstallation

9
Deutsch
3 4

10
Deutsch
Sowareeinrichtung
1 2 3

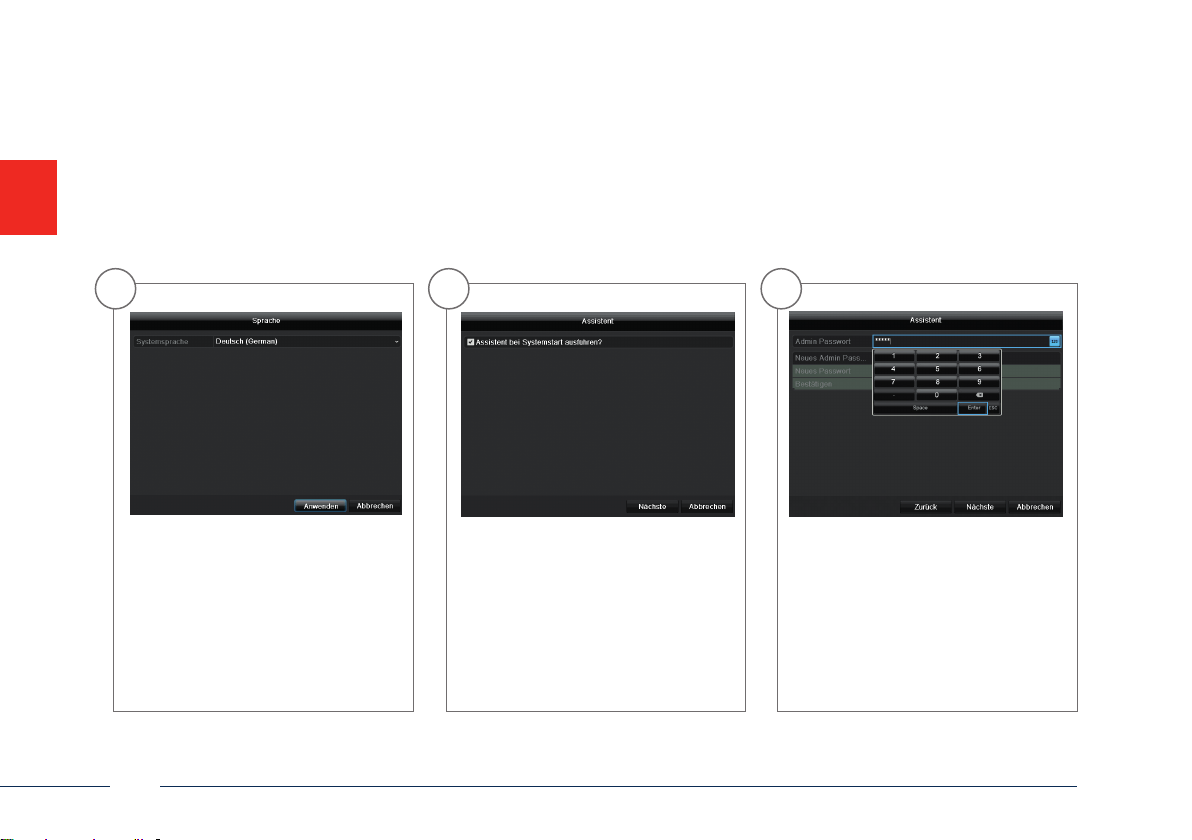

Wenn Sie das Häkchen deaktivieren,
wird der Einrichtungsassistent beim
nächsten Start nicht mehr auto-
matisch ausgeführt. Klicken Sie auf
Nächste.
Wählen Sie die gewünschte Sprache
aus und klicken Sie auf Anwenden.
Geben Sie in das Feld Admin Passwort
das Passwort 12345 ein. Bestätigen
Sie mit Enter.

11
Deutsch
4 5 6
Falls Sie das Passwort ändern möch-
ten, setzen Sie ein Häkchen bei Neu-
es Admin Passwort. Geben Sie das
neue Passwort in die Felder Neues
Passwort und Bestätigen ein. Notie-
ren Sie sich das neue Passwort und
verwahren Sie es an einem sicheren
Ort. Klicken Sie auf Nächste.
Legen Sie die Zeitzone, Datum / -for-
mat und Systemzeit fest. Verlassen Sie
den Screen mit Klicken auf Nächste.
Verbindungsgeschwindigkeit bei
`NIC Typ` manuell einstellen. Vorein-
gestellt und empfohlen ist die auto-
matische Erkennung (Self adaptive).

12
Deutsch
7 8 9

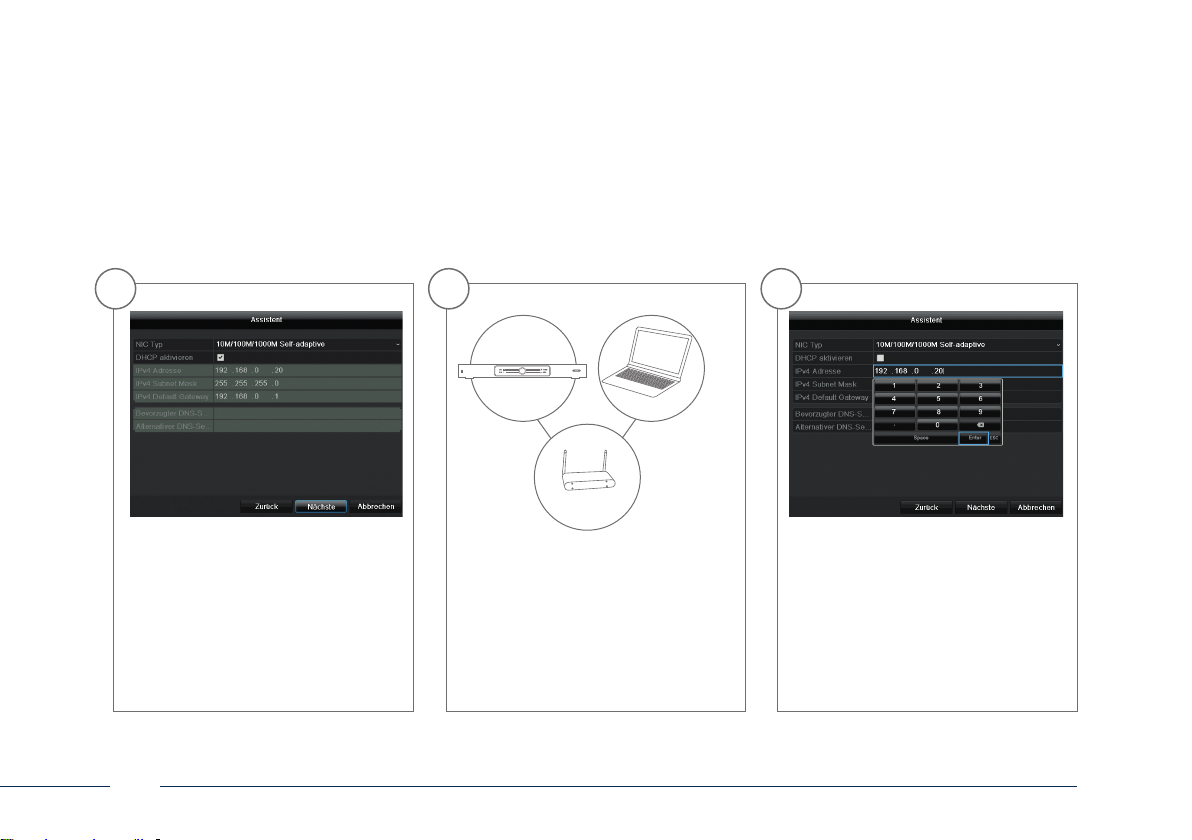

Falls Ihr Router die Adressdaten nicht
automatisch zuweist, geben Sie die
Daten in den folgenden Schritten ein.
Die Graphik illustriert beispielha die
anschließenden Geräte mit den da-
zugehörigen IP-Adressen.
Möchten Sie, dass die Adressdaten
automatisch zugewiesen werden,
setzen Sie ein Häkchen bei DHCP. Die
Adressen werden dann automatisch
vom Router vergeben (sofern unter-
stützt). Gehen Sie in diesem Fall wei-
ter zu Punkt 13.
Die IP-Adresse muss dem Standard
Gateway-Wert in den ersten drei
Stellen entsprechen. Die letzte Stelle
bezeichnet die durch das Standard
Gateway angesprochenen Geräte und
wird für jedes Gerät einzeln festge-
legt. Wählen Sie für den Rekorder
z.B. 64, also xxx.xxx.xxx.64.
192.168.0.1
192.168.0.25192.168.0.20

13
Deutsch
10 11 12
Die Subnetzmaske ist ein Netzwerk-
segment, in dem IP-Adressen mit der
gleichen Netzwerkadresse benutzt
werden. Der Standardwert ist hier
meist 255.255.255.0. Um den Wert für
das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk
angeschlossenen Windows-PC.
Rufen Sie dort im Startmenü den
Befehl “Ausführen” auf. Geben Sie
in das neue Fenster “cmd” und in
die anschließend geönete Ein-
gabeauorderung “ipcong” ein.
Übernehmen Sie den Wert des
Standardgateway.
Der DNS Server “übersetzt” eine In-
ternetadresse in eine IP-Adresse.
Tragen Sie bei Bevorzugter DNS Ser-
ver den Wert des Standard-Gateway
ein.

14
Deutsch
13 14 15

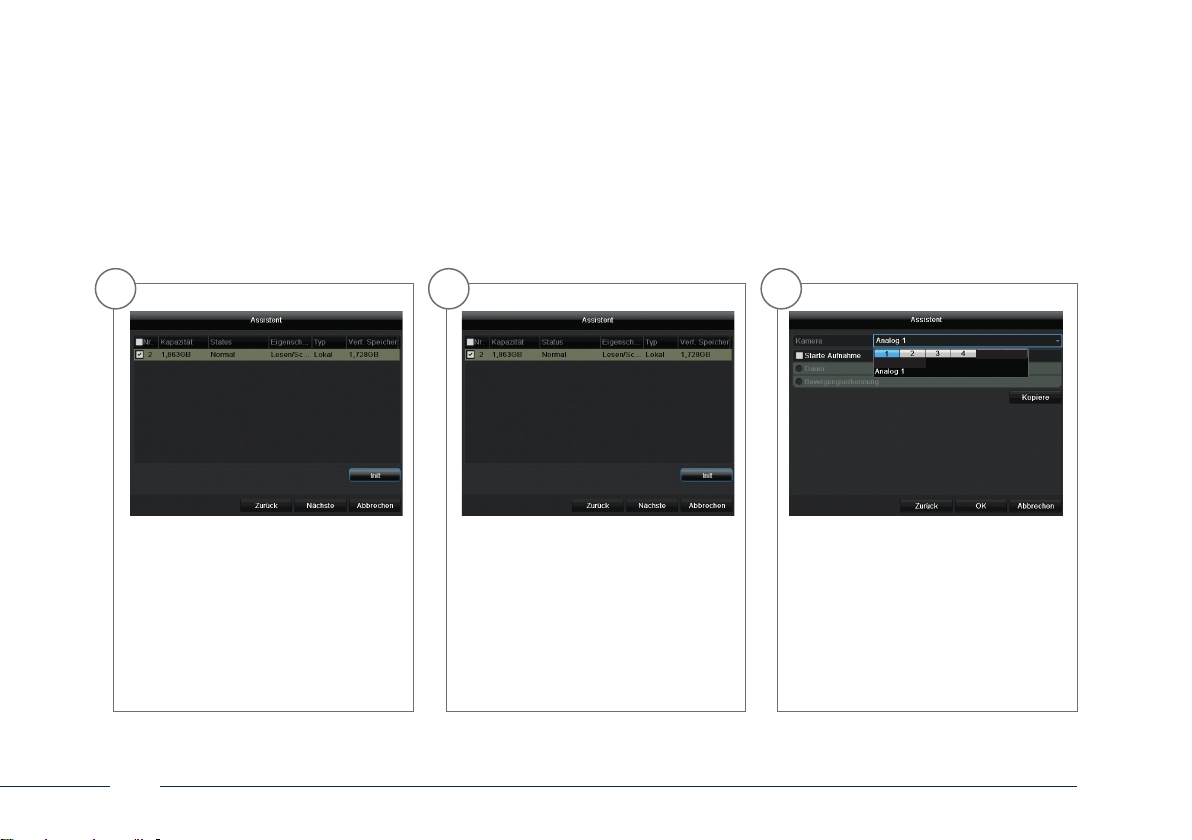

Klicken Sie Init und bestätigen Sie die
erfolgreiche Initialisierung mit OK.
Wechseln Sie zum nächsten Screen
mit Nächste.
Die installierte Festplatte muss vor
der Benutzung initialisiert werden.
Wählen Sie die zu initialisierende
Festplatte aus.
Wählen Sie in dem Dropdown-Menü
von Kamera aus, mit welchem Kanal
Sie aufnehmen wollen. Beachten Sie
bitte, dass die Zeitpläne im Rekor-
dermenü deniert werden müssen.
Näheres hierzu nden Sie im Benut-
zerhandbuch .

15
Deutsch
16 17 18

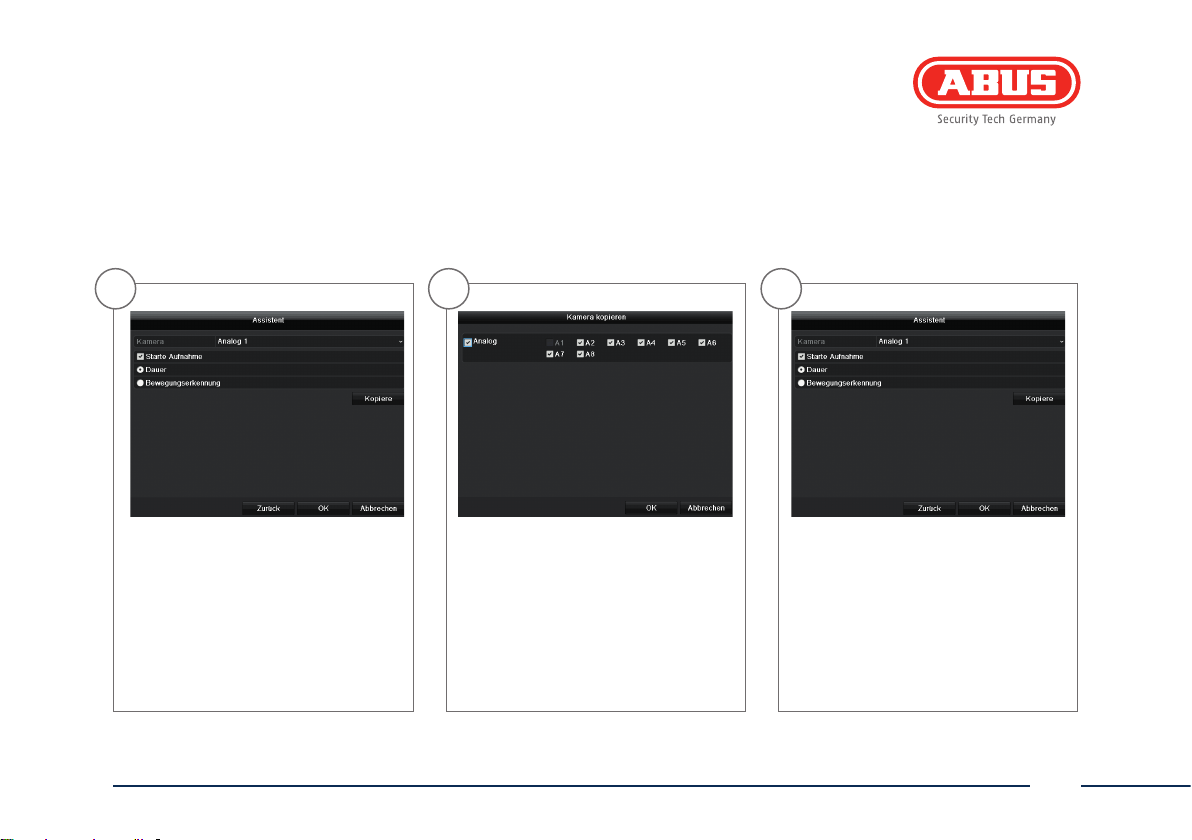

Um die Aufnahme zu aktivieren,
müssen Sie auf die Checkbox bei
Starte Aufnahme klicken. Wählen Sie
aus, ob dauerha (Dauer) oder nur
bei Bildveränderung (Bewegungser-
kennung) aufgezeichnet werden soll.
Zum Übernehmen der Aufzeich-
nungseinstellung auf eine oder
mehrere Kamerakanäle klicken Sie
auf Kopiere. Wählen Sie die Check-
box des gewünschten Kameraka-
nals aus und klicken Sie auf OK.
Die Einstellungen wurden nun für
diesen Kamerakanal kopiert.
Klicken Sie auf OK um die Erstein-
richtung abzuschließen.

Dear customers,
Thank you for purchasing this product.
This product complies with current domestic and European
regulations.
Conformity has been proven, and all related certications
are available from the manufacturer on request (ABUS
Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444
Ang).
To maintain this status and to guarantee safe operation, it
is your obligation to observe these operating instructions!
Read the entire operating manual carefully before putting
the product into operation. Pay attention to all operating
and safety information! All company names and product
descriptions are trademarks of the corresponding owner.
All rights reserved.
If you have any questions, please contact your specialist
dealer.
PLAY MENU
LIVE POWER

Quick guide for 650 TVL realtime digital recorder: TVVR41200 | TVVR41210 | TVVR41220
This quickstart guide describes the initial installation steps for your digital recorder.
More detailed information can be found in the accompanying user guide.
PLAY MENU
LIVE POWER

18
English
• 4-channel realtime digital
recorder (TVVR41200)
• 8-channel realtime digital
recorder (TVVR41210)
• 16-channel realtime digital
recorder (TVVR41220)
• Power supply unit
• 3x power cable (DE, UK, AU)
• SATA cable and screws for
hard drives
• Bracket and screws for
server cabinet
• USB mouse
• Quick guide
• Manual
• CD
Scope of delivery
PLAY MENU
LIVE POWER
Quick Guide
+ DE, UK, AU

19
English
Warnings
Only store the recorder in the
ambient conditions recommended
by the manufacturer.
Ensure that there is always
sucient ventilation.
Ensure an uninterrupted
power supply.
Keep the recorder away from
strong magnetic elds.
Keep liquids away from the recorder.
Turn the recorder o before
connecting or removing
peripheral devices

20
English
Connections
PLAY MENU
LIVE POWER
Jog-Shuttle
For selecting the operating mode
USB
Connection for USB devices
