Adalit L-3000 User manual

II 1G Ex ia IIC T4 Ga IP67
II 1D Ex ia IIIC T85 oC Da
User Instructions
Bedienungsanleitung
Manual de Usuario
Instructions d’utilisation
Manual do Utilizador
Technology

Components List
1 Main Features
2 First Steps
3 On | Off Button
4 Menu Button
5 Charging System
6 Maintenance
7 Warranty
Technical Features (at the end of User Instructions)
Index
Bestandteile-Liste
1 Wichtigste Eigenschaften
2 Erste Schritte
3 AN / AUS Knopf
4 MENÜ Knopf
5 Ladevorgang
6 Wartung
7 Gewährleistung
Technische Merkmale
(am Ende der Bedienungsanleitung)
Index
Listado de componentes
1 Características principales
2 Primeros pasos
3 Pulsador On | Off
4 Pulsador Menu | Mapa de consumo
5 Sistema de Carga
6 Mantenimiento
7 Garantía
Especicaciones Técnicas (nal del manual)
Índice
Liste des pièces de rechange
1 Caractéristiques principales
2 Les premiers pas
3 Bouton On | Off
4 Bouton Menu
5 Système de charge
6 Entretien
7 Garantie
Spécications techniques
(à la n des instructions d’utilisation)
Index
Lista de componentes
1 Principais características
2 Primeiros passos
3 Botão On | Off
4 Botão Menu
5 Sistema de carregamento
6 Manutenção
7 Garantia
Especicações técnicas (nal do manual)
Índice

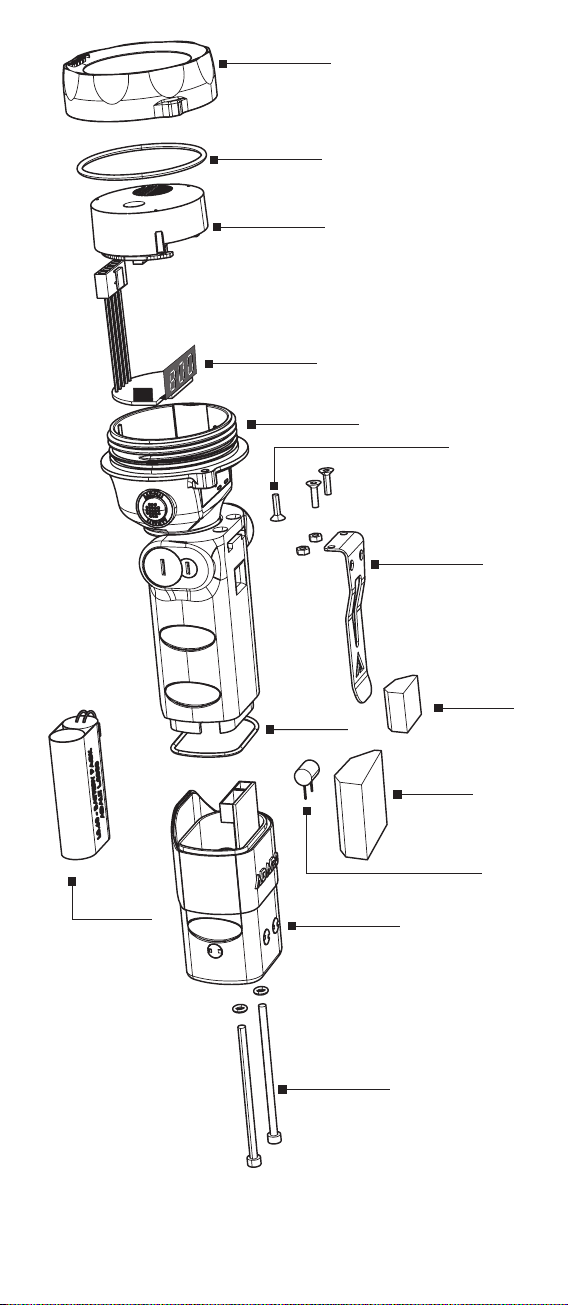

Components List
Bestandteile-Liste
Listado de componentes
Liste des pièces de rechange
Lista de componentes

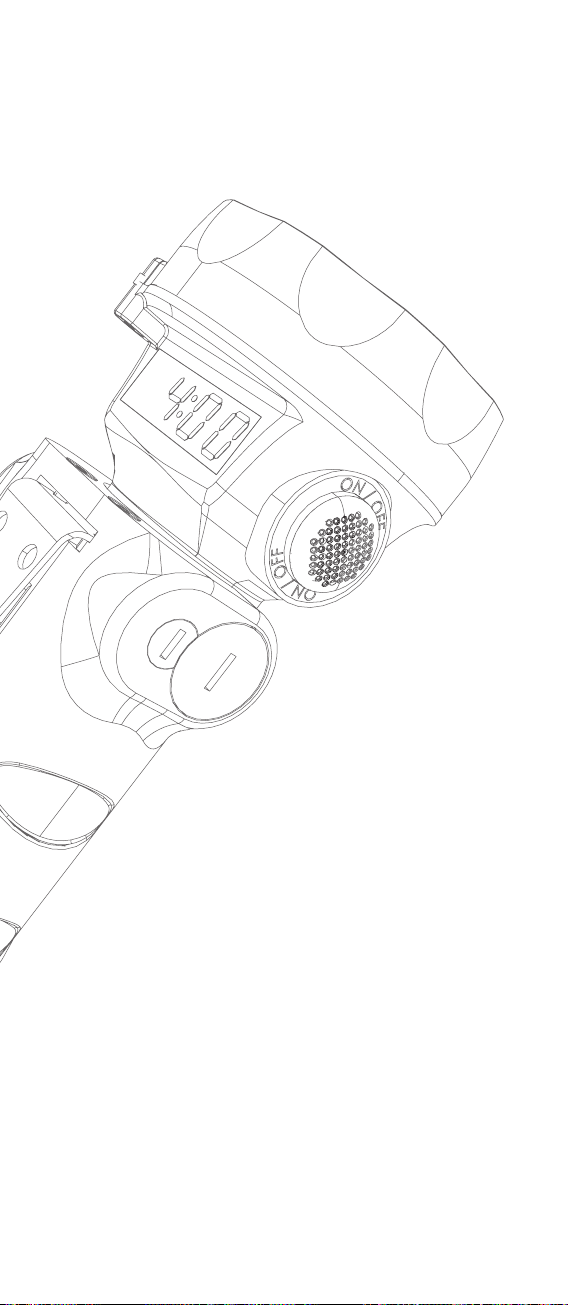

L3000 Power
Complete torch | Komplette Leuchte | Linterna completa
Lampe complète | Lanterna completa
L3P.10
Closing ring and protection glass | Verschlussring und Schutzglas
Aro y lente de protección | Anneau et lentille de protection
Aro e lente de protecção
L3.11
“O Ring” for closing ring
O-Ring für Verschlussring
Junta tórica para aro
Joint torique pour anneau
O-ring para aro
L50.20
LedEngine | LedEngine | Óptica LedEngine
Óptica LedEngine | LedEngine
L3P.30
PCB with display | Elektronik-Platine mit display
Placa control display | Carte électronique | Placa controlo visor
L3.P40
Complete head with turning axle
Leuchtenkopf mit Schwenkachse
Pieza de cabeza montada con eje de giro
Pièce de tête montée avec axe de tour
Peça da cabeça aplicada com eixo
L3.49
Screw | Schraube | Tornillo | Vis | Parafuso
L3.480
Clip | Halte-Clip | Gancho completo
Crochet de xation | Clip completo
L3.54
Rubber battery protection | Gummischutz für Akku
Protector de goma batería | Protection caoutchouc de la batterie
Protetor de borracha da bateria
L3.55
Torch body “O ring” | Dichtung für Leuchtenkörper
Junta tórica para cuerpo | Joint torique | O-ring para o corpo
L3.56
Rubber battery protection | Gummischutz für Akku
Protector de goma batería | Protection caoutchouc de la batterie
Protetor de borracha da bateria
L3P.50
Torch body including charging PCB
Leuchtenkörper mit Ladekontakten
Cuerpo de la linterna con placa de carga
Corps de la lampe avec contrôle de charge
Corpo lanterna com placa de carregamento
L3.530
Torch body screw with ring
Gehäuseschrauben mit O-Ring für Leuchtenkörper
Tornillo de cierre cuerpo con junta
Vis de fermeture corps avec joint
Parafuso de fecho do corpo com junta
L3.60
Battery pack | Akku-Pack | Pack de baterías
Pack de la batterie | Conjunto de baterias
WL.117
Fuse 1A | Sicherung 1 A | Fusible 1A | Fusible 1A | Fusivel 1A

L3P.10
L50.20
L3P.30
L3P.40
L3.49
L3.480
L3.55
WL.117
L3P.50
L3.60
L3.56
L3.54
L3.530
L3.11

English
Congratulations, you have chosen a product that has
been developed with state-of-the-art technology.
Adalit L3000 Power torch is a high performance
professional safety torch that combines high intensity
LEDS, a revolutionary optic, a large digital display
and an elegant design.
1 Main Features
• LedEngine technology with a step light system.
• Only focused light on, “Booster” function to illumi-
nate long distances with greater penetrating light
beam.
• Two button switches of soft touch material, ergo-
nomic and oversized in order to guarantee easy
pushing.
• 3 different burning intensities in order to select in
every moment the remaining burning time.
• Battery level indication in hours and minutes by
means of a digital display.
• Swivelling head with 3 positions: 0o| 45o| 90o
• Torch body made of high resistance thermoplas-
tic resin to the impacts, extreme temperatures
and corrosion.
• ATEX certicate Zone 0.
2 First Steps
Before using the torch for the rst time, it is highly re-
commended to charge the battery completely.
In order to get the maximum perfomance and life
span of the battery, a complete discharge/charge
cycle should be done at least once per month.
The user can activate:
• The main LED - all the power is gathered in this
LED, “Booster Function” to illuminate long dis-
tances with a greater penetrating light beam.
• The main LED and simultaneously the two auxi-
liary LEDS located on the sides of the optic.
• The main LED in strobe function. Five different
strobe modes can be activated.
• The user can modify the burning time using the
MENU button.

3 On | Off Button
First pulsation
The main LED - all the
power is gathered in this
LED, “Booster Function”
to illuminate long
distances with a greater
penetrating light beam.
Second pulsation
The main LED and the
two auxiliary LEDS on
the side of the optic get
on. The beam light is
more gentle and uni-
form. Due to the special
design of the LedEngine
Power optic the light
gets a greater opening
angle that works as a
step lighting system.
Third pulsation
The torch and the dis-
play switch off.

English
4”
4”

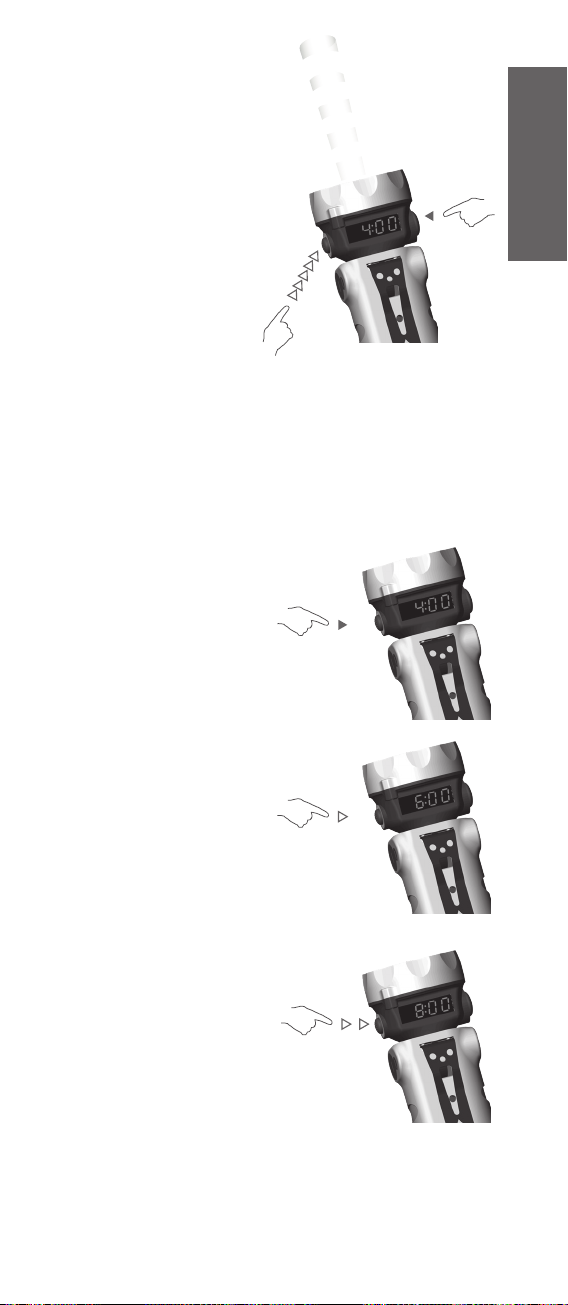

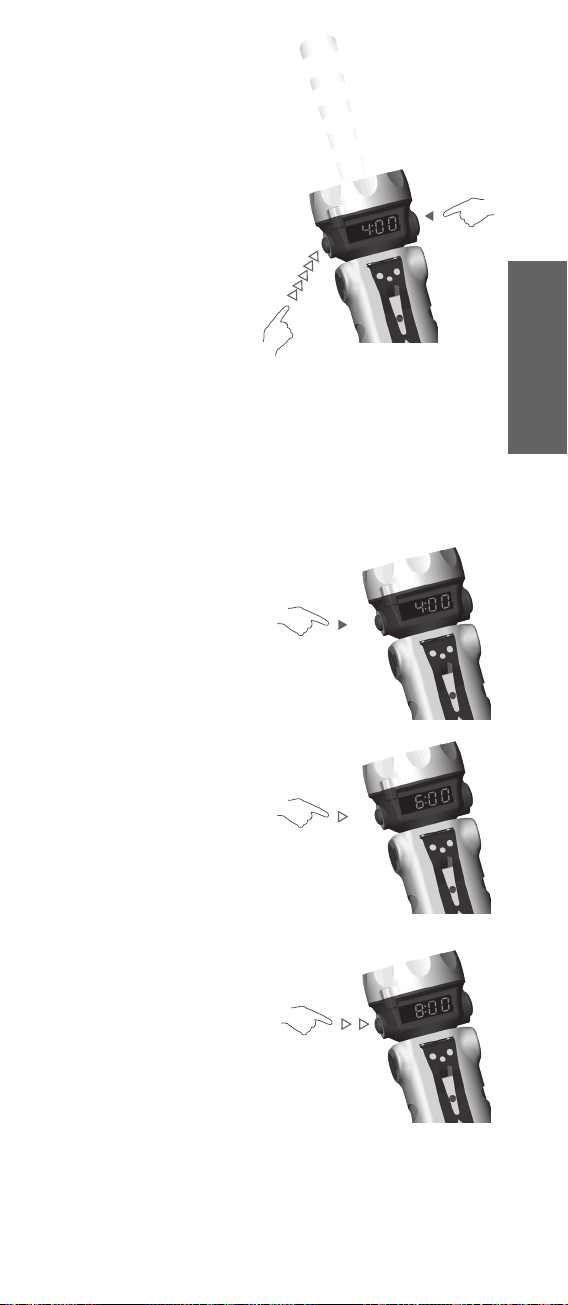

Longer pulsation
STROBE function
Five different strobe
modes. Keeping pushed
for four seconds On | Off
button, the LED situated
on the focused optic gets
on in strobe mode. Pres-
sing Menu button up to
ve times you can select
the desired frequency.
The selected strobe
frequency will be stored.
To return to the previous
position, push again
On | Off button.
4 Menu Button
Burning Time System
Longer pulsation
Pressing the button
“MENU” for 4 seconds
with the torch on, the
“Burning Time System”
gets activated which
allows the user to choose
the desired burning time
and the light intensity.
Meanwhile the display
ashes the user by pres-
sing the “menu” button
can choose between the
three different burning
times, 4, 6 and 8 at full
charge, adjusting the light
intensity level automa-
tically. Once the user
has chosen the desired
burning time, the display
will be ashing after 5
seconds.

5 Charging System
When the torch is placed on the charger, the light
turns off automatically (if the light is on). Charging of
the torch starts when the green LED on the charger
changes to red. An automatic reset takes care of
loading the batteries for max. 4h with highest light
intensity. The maximum charging time is 9 hours.

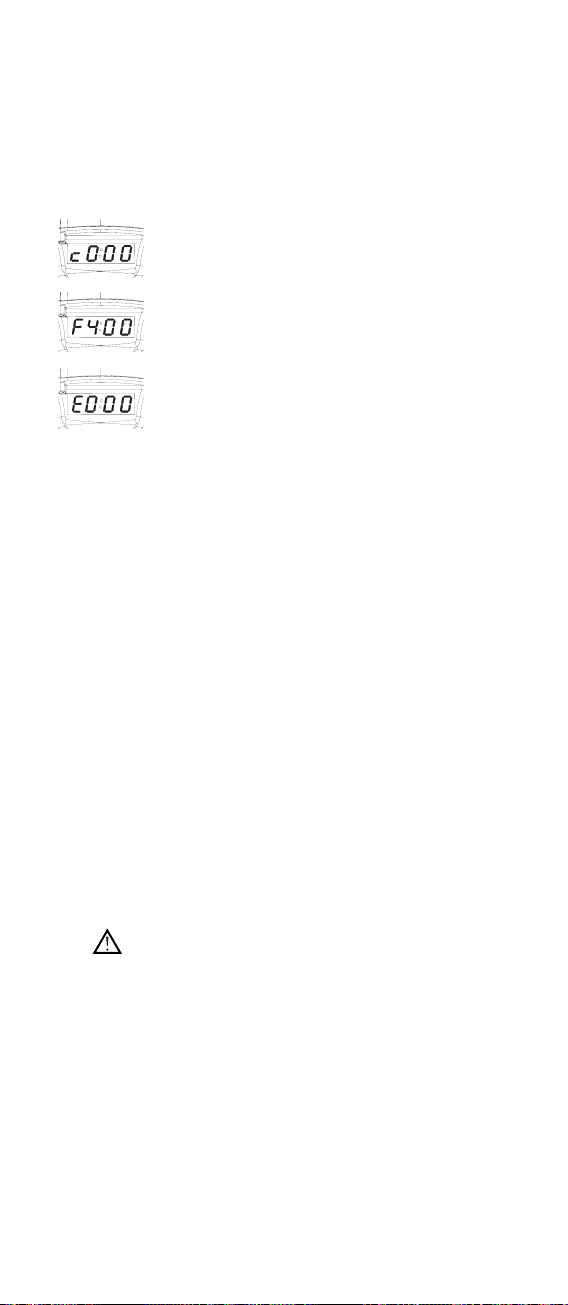

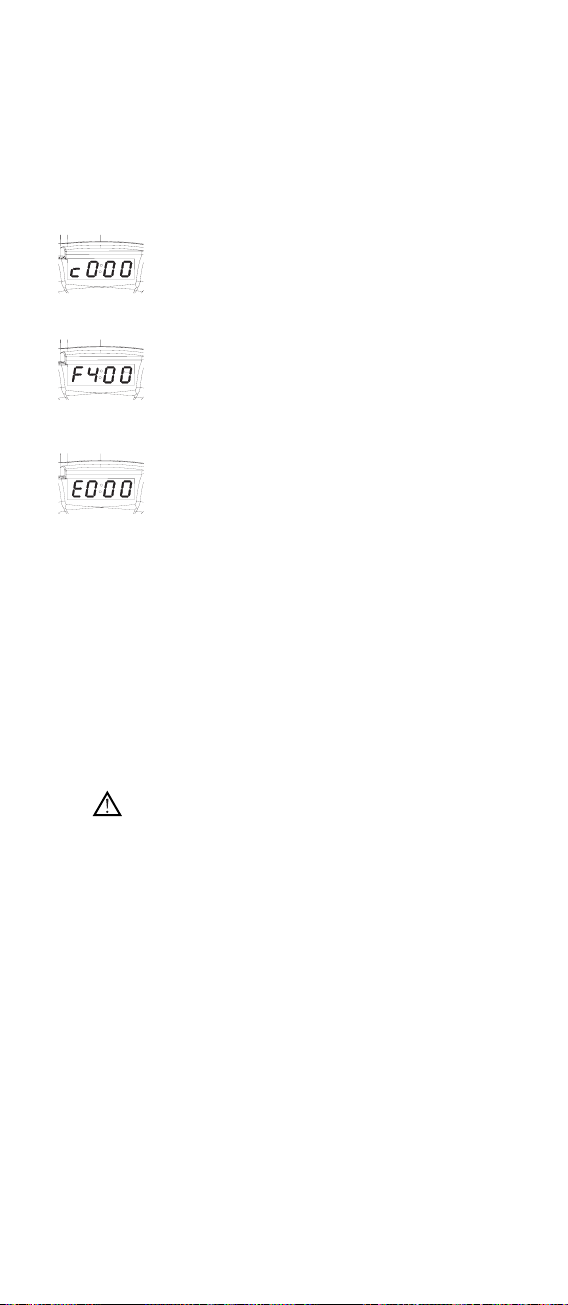

The time that appears after the letter
indicates the available burning time at
high intensity in the moment the torch is
taken from the charger and put into use.
At the end of charge, the display swit-
ches off and a letter “F” (full) followed by
the avalaible burning time will appear
on the display every 15 seconds.
If the charger is damaged, the display
shows the following error ‘E0:00’. But
thanks to the intelligent circuit board the
torch keeps protected from the possible
damages due to a faulty charger.
6 Maintenance
Cleaning
• Clean exclusively with a soft cloth using a neutral
PH detergent diluted in warm water. Do not use
alcohol or other chemical solvents. Do not sub-
merge the torch into water.
• Do not open the torch in hazardous areas.
• IN ORDER TO GET THE MAXIMUM PER-
FORMANCE AND LIFE SPAN OF THE
BATTERY , A COMPLETE DISCHARGE/
CHARGE CYCLE SHOULD BE DONE AT
LEAST ONCE PER MONTH.

English

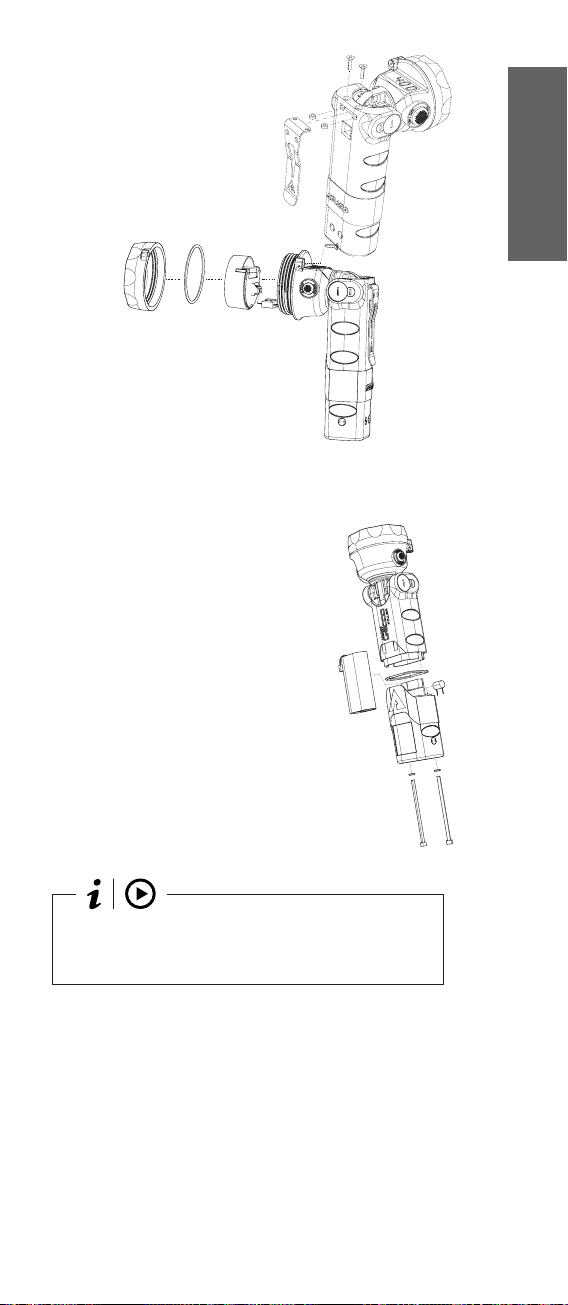

Clip replacement L3.480
1. Remove the two
upper screws
2. Remove the clip
3. Take out the two nuts
LED Engine Replacement
1. Unscrew the screw
ref. L3.49
2. Remove the closing
ring and the protection glass
ref. L3P.10
3. Take out the LED engine
ref. L50.20
4. Disconnect the LED engine
Battery and/or
Protection Fuse Replacement
1. Unscrew the torch body
closing screws ref. L3.530
2. Separeate the torch body
from the torch ref. L3P.50
3. Remove the battery L3.60
4. Remove the fuse from
its position ref. WL.117
VIDEOS AVAILABLE AT:
https://www.youtube.com/user/ADALITProfessional
7 Warranty
Lamp L3000 Power has a warranty of 2 years
against any fabrication default, for use under normal
conditions and in accordance with the present
instructions. It does not include the battery nor the
LEDS which are guaranteed for 1 year.

Deutsch
Herzlichen Glückwunsch, Sie haben sich für
eine Leuchte entschieden, entwickelt unter
Berücksichtigung neuester Technologien.
Die ADALIT L3000 Power Leuchte ist eine
professionelle ex-geschützte Sicherheits-Leuchte
mit hoch intensiven LEDS, exklusiver Spezialoptik,
digitalem Display und elegantem Design.
1 Wichtigste Eigenschaften
• LEDEngine Technologie mit Ausleuchtung der
Wege zum Einsatz.
• Fokussierter Power-Lichtstrahl =
Booster-/Verstärker-Funktion für lange Distanzen.
• 2 ergonomische Druckknopf-Schalter zur
einfachen Bedienung.
• 3 verschiedene Leuchtstärken für 4, 6 oder 8 h
Leuchtdauer.
• Verbleibende Akku-Kapazität in Std./Min. auf dem
digitalen Display ablesbar.
• Schwenkbarer Kopf für 3 Positionen:
0o| 45o| 90o
• Gehäuse aus strapazierfähigem, antistatischem
Thermoplast. Besonders widerstandsfähig gegen
mechanische Belastungen, extreme Temperaturen
und Chemikalien.
• Höchste ATEX-Zertizierung auch für Zone 0.
2 Benutzer Hinweise
Empfehlung: Vor erster Nutzung der Leuchte den Akku
komplett auaden.
IWichtiger Hinweis: Zur Akku-Pege empfehlen wir,
1x monatlich einen kompletten Ent- u.
Auadezyklus durchzuführen.
Mögliche Lichteinstellungen:
• Die Haupt-LED ist eingeschaltet - mit maximaler
Power wird die Haupt-LED betrieben, um extrem
lange Distanzen auszuleuchten.
• Die Haupt-LED und die beiden seitlichen Ne-
ben-LEDS sind eingeschaltet - zur maximalen
Einsatzausleuchtung.
• Die Haupt-LED verfügt über einen Blinklichtmodus.
Dieser kann in 5 verschiedenen Geschwindigkeiten
eingestellt werden.
• Der Anwender kann über den Menüknopf zwischen
3 verschiedenen Leuchtzeiten wählen (4, 6 o. 8 h).
ACHTUNG: LED Strahlung. Blicken Sie nicht direkt in
den Lichtstrahl der Leuchte. Richten Sie den Lichts-
trahl der Leuchte nicht direkt in die Augen von anderen
Menschen. Sehschäden könnten dadurch entstehen.
Nutzung der Leuchte nur in einwandfreiem Zustand!
Vor Inbetriebnahme Sichtprüfung bezüglich Funktion
oder Schädigung vornehmen!

3 AN / AUS Knopf
1x Drücken
Die Haupt-LED ist einges-
chaltet - mit maximaler
Power wird die Haupt-
LED betrieben, um extrem
lange Distanzen auszu-
leuchten. Restleuchtzeit
ablesbar über das digitale
Display in Stunden u.
Minuten.
2x Drücken
Die Haupt-LED und die
beiden seitlichen Ne-
ben-LEDS sind einges-
chaltet - Über die neu
entwickelte LED-Powe-
roptik wird eine extrem
hohe Ausleuchtung erzielt.
Hochintensives Distan-
zlicht und Streulicht ist
zeitgleich eingeschaltet
zur bestmöglichen Einsat-
zausleuchtung.
3x Drücken des
AN/AUS-Knopfs
Leuchte und Display sind
ausgeschaltet

Deutsch
4”
4”
Längeres Drücken
des AN/AUS-Knopfs -
BLINK-Funktion
AN/AUS-Knopf 4 Sek.
drücken: fokussierter
Lichtstrahl blinkt. MENÜ-
Knopf 5x drücken
zur Einstellung des
gewünschten Blink-
Intervals. Dieser wird
gespeichert. Zurück zum
Hauptmodus: AN/AUS 1x
drücken.
4 MENÜ-Knopf
Anzeige der
Rest-Leuchtzeit
Längeres Drücken des
MENÜ-Knopf
Druckknopf ca. 4 Sek.
gedrückt halten (bei
eingeschalteter Leuchte):
der Akku-Sparmodus
wird über ein Blinken des
Displays aktiviert. Bei
voller Akku-Kapazität (4
h) kann bei nochmaligem
Drücken 6 h oder 8 h
Leuchtdauer eingestellt
werden. Ein Blinksignal
des Displays bestätigt die
eingestellte Leuchtdauer.
Die Leuchtkraft passt sich
automatisch entsprechend
der
Leuchtdauer an.

5 Ladevorgang
Die Leuchte kann im ein- oder ausgeschaltetem Zus-
tand in das Ladegerät gestellt werden. Der Ladevor-
gang beginnt bei Umschalten der grünen auf rote LED
am Ladegerät. Es erfolgt automatisch ein Reset auf 4
h Leuchtdauer bei höchster Lichtintensität. Die max.
Ladezeit beträgt 9 h.
Am Ende des Ladevorgangs schaltet sich
das Display aus. Bei Herausnahme der
Leuchte aus dem Ladegerät erscheint auf
dem Display der Buchstabe “F” (full) und
die verfügbare Leuchtkapazität (blinkt alle
15 Sek.).
Falls das Ladegerät defekt ist, wird auf
dem Display der Leuchte “E0:00” an-
gezeigt. Die Leuchte wird aufgrund ihrer
intelligenten Elektronik durch ein defektes
Ladegerät nicht beschädigt.
Automatischer Auf-und Entlade-Modus
Es wird empfohlen, mindestens einmal im Monat den
eigenständigen Auf-und Entlade-Modus zur Pege des
Akkus durchzuführen. Dazu den Menü-Druckknopf ca. 5
Sek. gedrückt halten –
Der eigenständige Auf-und Entlade-Modus zur Pege
des Akkus wird gestartet. Sichtbar über ein blinkendes
[c] im digitalen Display. Die Handleuchte muss sich für
diesen Modus im Ladegerät bzw. beim Ladevorgang
benden!
6 Wartung
Reinigung
• Zur Reinigung der Leuchte ausschließlich ein wei-
ches Tuch mit warmem Wasser anfeuchten und mit
etwas Seife (z.B. Spülmittel) verwenden. Die Leu-
chte damit vorsichtig abreiben und nicht in Wasser
eintauchen.
• Die Leuchte darf nicht in explosionsgefährdeten
Bereichen geöffnet oder geladen werden.
• WICHTIGER HINWEIS: ZUR AKKU-PFLEGE
EMPFEHLEN WIR, 1X MONATLICH EINEN
KOMPLETTEN ENT- U. AUFLADEZYKLUS
DURCHZUFÜHREN.
• Reparaturen (außer Wechsel des Leuchtmitte-
ls und der Batterien) dürfen nur durch autorisierte
Personen oder Werkstätten ausgeführt werden.
Außerdem dürfen nur vom Hersteller zugelassene
Original-Ersatzteile verwendet werden.

Deutsch
Austausch des Halteclips L3.480
1. Entfernen der oberen
2 Schrauben
2. Halteclip abnehmen
3. 2 Muttern
herausnehmen
Austausch der LEDEngine
1. Lösen der Schraube M3
ref. L3.49
2. Verschlussring und Schutzglas
L3P.10 entfernen
3. LEDEngine L50.20 herausnehmen
4. Trennen der LEDEngine
Austausch des Akkus
und/oder der Sicherung
1. Lösen der
Gehäuse-Schrauben
L3.530
2. Trennen des
Leuchten-Unterkörpers
L3P.50 vom Gehäuse
3. Nehmen Sie den Akku (L3.60)
aus dem Gehäuse heraus
4. Sicherung WL.117
entfernen
VIDEO AUCH VERFÜGBAR UNTER:
https://www.adalit.com
7 Gewährleistung
Auf die L-3000 bieten wir eine Gewährleistung
von 2 Jahren auf Funktion und Material unter den
angegebenen Betriebs- und Wartungs-Bedingungen.
Die Gewährleistung schließt Verschleißteile wie
z.B. LEDS, Dichtungen oder Akkus nicht ein. Die
Gewährleistung erstreckt sich nicht auf die Leuchte, die
unsachgemäß verwendet, verändert, vernachlässigt,
durch Unfälle beschädigt oder anormalen
Betriebsbedingungen sowie der unsachgemäßen
Handhabung ausgesetzt wird.

Español
Enhorabuena, ha adquirido un producto que ha sido
desarrollado con tecnología de vanguardia.

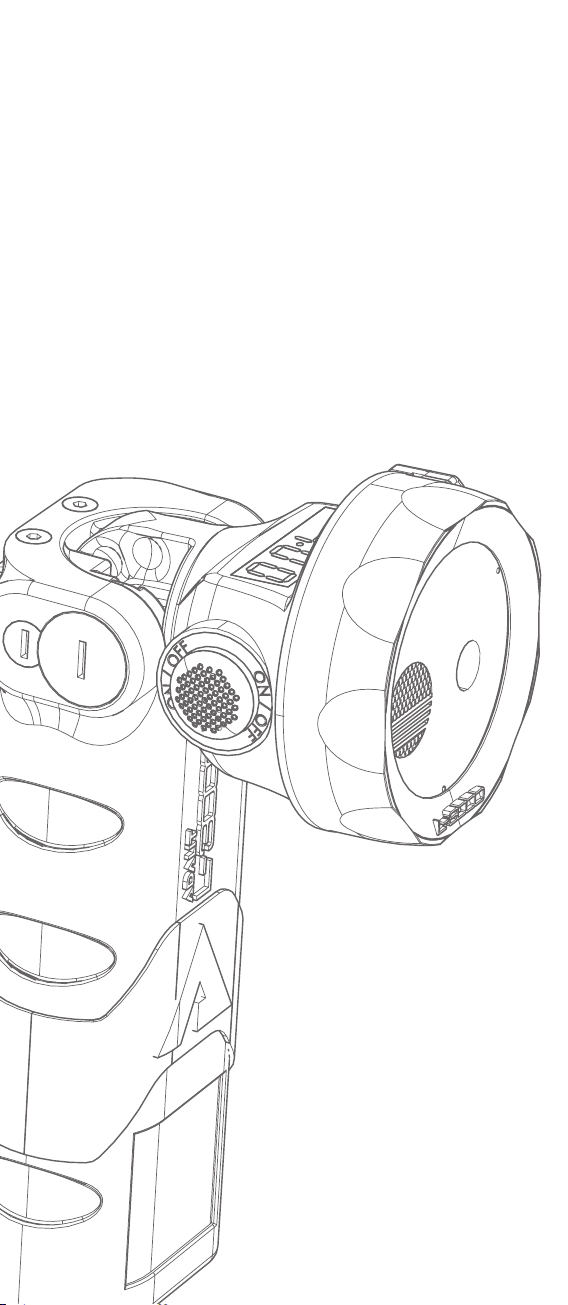

Adalit L3000 Power es una linterna profesional
de alto rendimiento que incorpora LEDS de gran
potencia lumínica, una revolucionaria óptica, amplio
display digital y un cuidado diseño.
1 Características principales
• Óptica LEDEngine Power integrada, con sistema
de seguridad exclusivo de visión de paso e
iluminación de corta distancia.
• Led concentrador de alta intensidad con función
Booster para iluminación de gran alcance y alta
penetración.
• Pulsadores ergonómicos y sobre-dimensionados,
fabricados en elastómero de alta calidad con
efecto “Soft Touch”.
• 3 niveles de intensidad de luz para ajustar, en
cada momento, la duración de la batería.
• Indicación de la duración de la batería en horas
y minutos mediante display digital de fácil
visualización.
• Cabezal pivotante a 0o| 45o| 90o
• Cuerpo de resina de alta resistencia al impacto,
a temperaturas extremas y sustancias corrosivas
• Máxima Certicación ATEX ZONA 0
2 Primeros pasos
Antes de utilizar la linterna por primera vez, realice
una carga completa de la batería.
Para alcanzar el máximo rendimiento y duración
de la batería, es necesario descargar y recargar
la linterna al menos una vez al mes.
El usuario puede activar:
• El LED principal – toda la energía se concentra
en este LED “función Booster” generando alta
potencia lumínica en largas distancias y gran
amplitud visual.
• El LED principal y simultáneamente los LEDS
secundarios situados en los extremos de la
óptica.
• LED concentrador en modo Intermitencia. Se
pueden activar hasta cinco frecuencias distintas.
• El usuario puede modicar duración de la batería,
utilizando el botón menú.

3 Pulsador On | Off
Primera pulsación.
Se encienden el led
principal a máxima
potencia (iluminación
de gran alcanze y
máxima apertura).
Simultáneamente se
enciende el display que
indica la autonomía
disponible.
Segunda pulsación
Se activa el LED
principal y los LEDS
secundarios situados
en los bordes de
la óptica. El haz de
luz es más suave y
homogéneo. Debido
al especial diseño de
la óptica LedEngine
Power se percibe
un mayor grado de
iluminación lateral y
en la zona de paso
próxima al portador de
la linterna.
Tercera pulsación
La linterna y el display
se apagan
