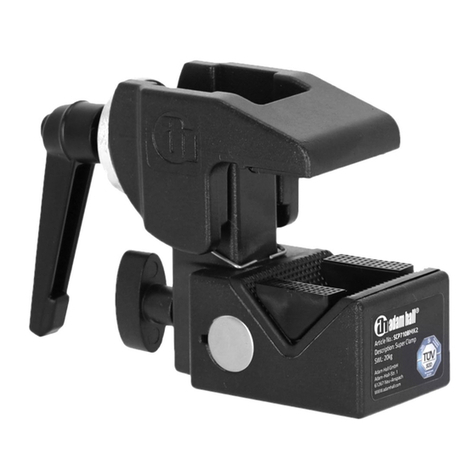

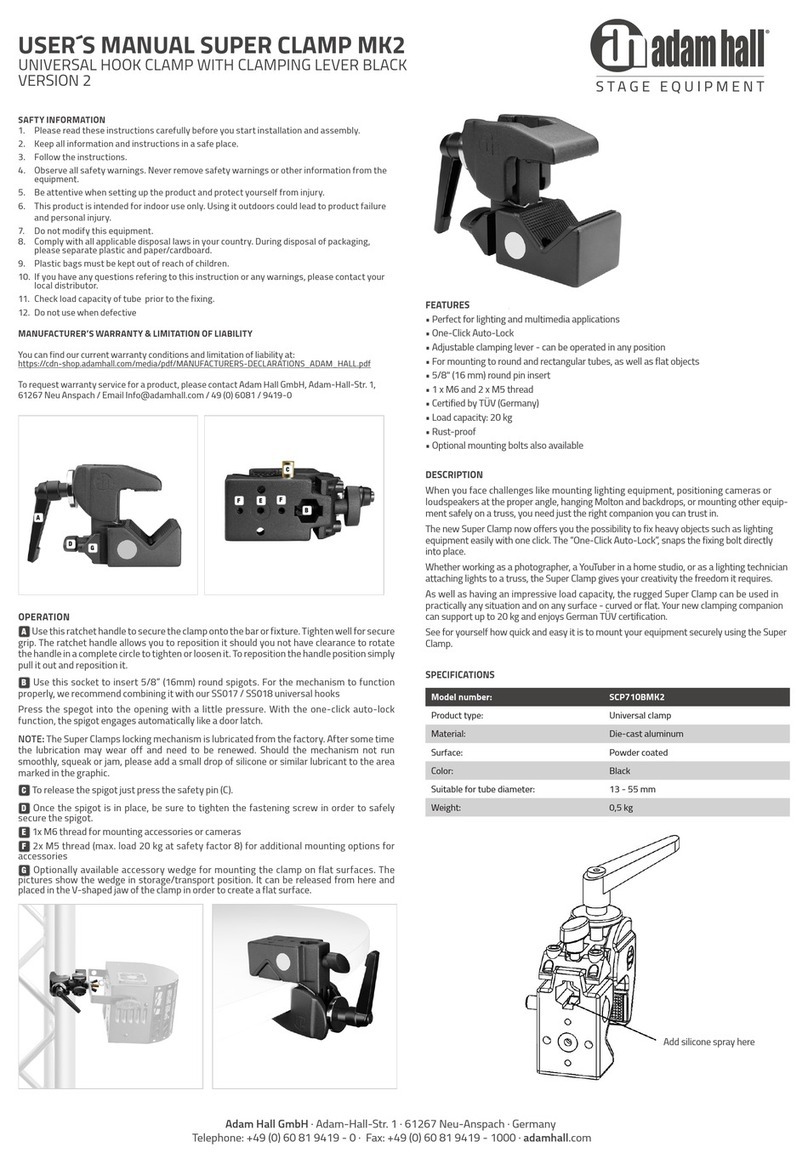

Adam Hall SUPER CLAMP MK2 User manual

Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany
Phone: [phone] | adamhall.com
USER´S MANUAL
SUPER CLAMP MK2
UNIVERSAL HOOK CLAMP WITH CLAMPING LEVER BLACK
VERSION 2
SAFTY INFORMATION
1. Please read these instructions carefully before you start installation and assembly.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Observe all safety warnings. Never remove safety warnings or other information from the
equipment.
5. Be attentive when setting up the product and protect yourself from injury.
6. This product is intended for indoor use only. Using it outdoors could lead to product failure
and personal injury.
7. Do not modify this equipment.
8. Comply with all applicable disposal laws in your country. During disposal of packaging,
please separate plastic and paper/cardboard.
9. Plastic bags must be kept out of reach of children.
10. If you have any questions refering to this instruction or any warnings, please contact your
local distributor.
11. Check load capacity of tube prior to the fixing.
12. Do not use when defective
MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY
You can find our current warranty conditions and limitation of liability at:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_ADAM_HALL.pdf
To request warranty service for a product, please contact Adam Hall GmbH, Adam-Hall-Str. 1,
61267 Neu Anspach / Email [email protected] / 49 (0) 6081 / 9419-0

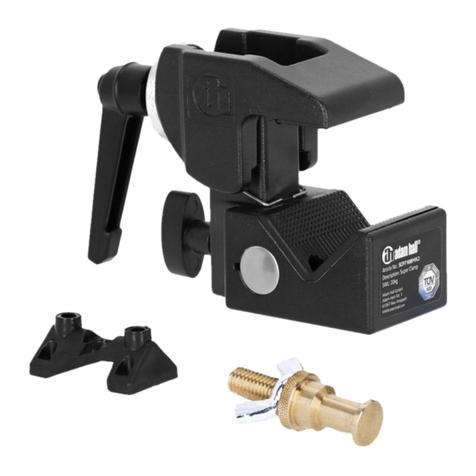

OPERATION
A
Use this ratchet handle to secure the clamp onto the bar or fixture. Tighten well for
secure grip. The ratchet handle allows you to reposition it should you not have clearance
to rotate the handle in a complete circle to tighten or loosen it. To reposition the handle
position simply pull it out and reposition it.
B
Use this socket to insert 5/8” (16mm) hexagonal or round spigots.
C
Be sure to push in the locking pin (C) on the side while inserting spigots to make sure the
spigot is completely inserted. Once pin C is released, the spigot should be securely held and
should not slip out of the socket. To release the spigot, the locking pin must be pressed.
D
Once the spigot is in place, be sure to tighten the fastening screw in order to safely
secure the spigot.
E
1x M6 thread for mounting accessories or cameras
F
2x M5 thread (max. load 20 kg at safety factor 8) for additional mounting options for
accessories
G
Optionally available accessory wedge for mounting the clamp on flat surfaces. The
pictures show the wedge in storage/transport position. It can be released from here and
placed in the V-shaped jaw of the clamp in order to create a flat surface.
A
BG
C
F E F
D
FEATURES
• Perfect for lighting and multimedia applications
• Adjustable clamping lever can be operated in any position
• Made completely of metal (stainless steel and diecast alloy)
• For mounting to round and rectangular tubes, as well as flat objects
• Clamping range: 13–55 mm
• 5/8” (16 mm) hexagonal or round pin insert
• 1 x M6 and 2 x M5 thread
• Certified by TÜV (Germany)
• Load capacity: 20 kg
• Rust-proof
• Optional mounting bolts also available
DESCRIPTION
When faced with challenges like mounting your camera at the proper angle, hanging molton
and backdrops, or mounting lighting equipment on a truss, you need just the right tool –
and one that is totally reliable.
Whether working as a photographer, a YouTuber in a home studio, or as a lighting technician
attaching lights to a truss, the Super Clamp gives your creativity the freedom it requires.
As well as having an impressive load capacity, the rugged Super Clamp can be used in
practically any situation and on any surface – curved or flat. Your new clamping companion
can support up to 20 kg and enjoys German TÜV certification.
See for yourself how quick and easy it is to mount your equipment securely using the Super
Clamp.
SPECIFICATIONS
Model number: SCP710BMK2
Product type: Universal clamp
Material: Die-cast aluminum
Surface: Powder coated
Color: Black
Suitable for tube diameter: 13 - 55 mm
Weight: 0,5 kg

Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany
Phone: [phone] | adamhall.com
BEDIENUNGSANLEITUNG
SUPER CLAMP MK2
UNIVERSAL HAKEN MIT KLEMMHEBEL SCHWARZ
VERSION 2
SICHERHEITSHINWEISE
1. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie mit der Montage und dem
Aufbau beginnen.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Folgen Sie den Anleitungen.
4. Beachten Sie stets alle Sicherheitshinweise. Entfernen Sie niemals Sicherheitshinweise oder
andere Informationen von dem Produkt.
5. Seien Sie beim Aufbauen des Produkts aufmerksam und schützen sich vor Verletzungen.
6. Dieses Produkt ist ausschließlich für den Einsatz in Innenräumen bestimmt. Der Einsatz im
Außenbereich kann zu Schäden am Produkt und zu Personenschäden führen.
7. Nehmen Sie keine Veränderungen an diesem Produkt vor.
8. Beachten Sie bei der Entsorgung die in Ihrem Land geltenden Gesetze. Trennen Sie bei der
Entsorgung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
9. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
10. Falls Sie Fragen zu dieser Anleitung oder zu den Sicherheitshinweisen haben, wenden Sie
sich bitte an Ihren Fachhändler/Vertrieb.
11. Tragfähigkeit des Rohres vor der Befestigung prüfen.
12. Nicht verwenden, wenn defekt.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_ADAM_HALL.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach /
E-Mail [email protected] / +49 (0)6081 / 9419-0
BEDIENUNG
A
Mit diesem verstellbaren Klemmhebel befestigen Sie die Klemme an der Stange oder
der Verankerung. Für einen sicheren Sitz, ziehen Sie den Griff fest an. Sofern bei der De-/
Montage der Platz nicht ausreicht, um den Griff frei zu drehen, können Sie ihn dank des
verstellbaren Hebels neu ansetzen. Ziehen Sie dazu den Griff einfach heraus und setzen Sie
ihn neu an.
B
Diese Öffnung ist für die Aufnahme sechseckiger oder runder 5/8“ (16 mm) Zapfen
vorgesehen.
C
Drücken Sie unbedingt den seitlichen Sicherungsstift (C) hinein während Sie den Zapfen
einsetzen, um sicherzustellen, dass der Zapfen vollständig eingeführt wird. Sobald Sie den
Sicherungsstift (C) loslassen, sollte der Zapfen sicher sitzen und sich nicht aus der Öffnung
bewegen. Um den Zapfen zu lösen, muss der Sicherungsstift wieder hineingedrückt werden.
D
Sobald der Zapfen arretiert ist, ziehen Sie unbedingt die Befestigungsschraube fest, um
den Zapfen zu sichern.
E
1 x M6 Gewinde zur Befestigung von Zubehör oder Kameras
F
2 x M5-Gewinde (max. Belastbarkeit 20 kg bei einem Sicherheitskoeffizient von 8) zur
Befestigung von weiterem Zubehör
G
Optional erhältlicher Keil für die Verwendung auf flachen Objekten. Die Bilder zeigen
den Keil in der Verstau- bzw. Transportposition. Der Keil kann in die V-förmigen Aussparung
gesteckt werden um eine ebene Fläche zu bilden.
A
BG
C
F E F
D
FEATURES
• Perfekt geeignet für Beleuchtungs- und Multi-Media-Anwendungen
• Verstellbarer Klemmhebel - in jeder Position bedienbar
• Vollmetallausführung (Edelstahl und Aluminium-Druckgusslegierung)
• Für die Montage an runden und eckigen Rohren sowie an flachen Gegenständen
• Klemmbereich: 13 - 55 mm
• 5/8” (16 mm) sechseckige oder runde Zapfenaufnahme
• 1 x M6 Gewinde und 2 x M5 Gewinde
• TÜV geprüft
• Belastbarkeit: 20 kg
• nicht rostend
• Verschiedene Befestigungsbolzen optional erhältlich
BESCHREIBUNG
Wenn Du vor der Aufgabe stehst, für die Aufhängung Deiner Kamera den richtigen Winkel
zu finden, Hintergründe oder Molton aufzuhängen oder Beleuchtung an Traversen zu mon-
tieren, brauchst Du einen zuverlässigen Helfer.
Ob Du als Fotograf arbeitest, als Youtuber im Homestudio oder als Lichttechniker Lampen
am Truss befestigen willst, mit der Super Clamp sind Deiner Kreativität keine Grenzen
gesetzt.
Flexibel überall einsetzbar, auf runden oder flachen Flächen, ist die robuste Super Clamp
nicht nur vielseitig einsetzbar, sondern auch hoch belastbar. Dein neuer Befestigungsassis-
tent hält bis zu 20 kg und ist auch noch TÜV zertifiziert.
Überzeuge Dich gerne selbst, wie schnell und einfach Du die Super Clamp montieren kannst.
SPEZIFIKATIONEN
Modellbezeichnung: SCP710BMK2
Produktart: Universalklammer
Material: Aluminium Druckguss
Oberfläche: Pulverbeschichtet
Farbe: Schwarz
geeignet für Rohrdurchmesser: 13 - 55 mm
Gewicht: 0.5 kg
